INSTRUKCJA OBSŁUGI YT623704 NAC

Elektryczny odkurzacz / dmuchawa do liści

Model	YT 623702	YT 623704
Pobór mocy	2000 W	2400 W
Natężenie prądu	8,5 A	10,5 A
Prędkość powietrza	160 / 270 km/h	160 / 270 km/h
Wydajność max.	12m^3/min	12 m^3/min
Redukcja objętości liści	1:10	1:10
Pojemność worka na liście	45L	45L
Waga	5,7 kg	5,9 kg
Rodzaj ochrony elektrycznej	II □	II□
Gwarantowana moc akustyczna	101 dB (A)	101 dB (A)
Rok	2009	2009

Zdjęcia i opisy powyjszej instrukcji są własnością firmy NAC. Zgodnie z Dz. U. 94 Nr 24 poz. 83, sprost: Dz. U. 94 Nr 43 poz. 170, kopiowanic, przetwarzanic i rozpowszecnianic tych materiałów w całości lub w części bez zgody firmy NAC jest zabronione i stanowi naruszenie praw autorskich.

Drogi Kliencie.

W przypadku problemu, jeśli nie znajdziesz jego rozwiązania w Instrukcji Obsługi,

zanim podejmiesz kroki reklamacyjne, skontaktuj się

z Centralnym Serwisem pod numerem telefonu

[phone]

lub emailem

[e-mail]

pozwoli to zaoszczędzić wiele Twojego cennego czasu i niepotrzebnego stresu.

UWAGA! Urządzenie przeznaczone do obsługi terenów przydomowych. Używanie urządzenia do celów profesjonalnych, półprofesjonalnych lub zarnbkowych powoduje unieważnienie gwarancji.

Uwaga! Przed przystąpieniem do montażu lub obsługi należy zapoznać się z niniejszą Instrukcją Obsługi.

Centrala

Al. Krakowska 39, 05-090 Raszyn

tel. [phone], fax [phone]

www.nac.com.pl

[e-mail]

Serwis - Magazyny

Strobów 2E, 96-100 Skierniewice

tel. [phone], fax [phone]

www.nac.com.pl [e-mail]

2008 wydanie I

Tekst oznaczony tym znakiem jest szczególnie ważny dla zachowania bezpieczeństwa użytkowania maszyny. W przypadku niczrevzumienia instrukcji, bądź jej części, nalczy skontaktować się ze przekdzawa narobu lub innotorem w celu wniażnicza wstaliwości

Firma NAC zastrzega sobie możliwość zmian konstrukcyjnych bez powiadomicnia.

Spis treści

Dane Techniczne	1
Spis treści	2
Piktogramy i oznaczenia stcrownicze	2
Wprowadzenie	3
Zastosowanie urządzenia	3
Instrukcje w zakresie bezpieczeństwa	3
Ogólne zasady bezpieczeństwa	3
Zasady bezpieczeństwa elektrycznego	5
Przygotowanie do pracy	6
Opis funkcji	6
Przed urachomiciem	6
Stosowanie przedłużacja	6
Instrukcja montażu	6
Rozpakewanie	7
Montaż	7

Zmiana trybu pracy	8
Praca z odkurzaczem ogrodowym	9
Opróżnianic worka	9
Usumięcie blokad	10
Wyminta worka	10
Czyszczenie	11
Przechowywanie i demonta?	11
Transport	12
Konserwacja	12
Składowanie	12
Kasacja	12
Rzyżyko resztkowe	13
Ocena ryzyka resztkowego	13
Składowanie śmieci i ochrona środowiska	13
Zabezpieczecnie przed przeciążecniem	13
Rozwiązynanie problemów	14

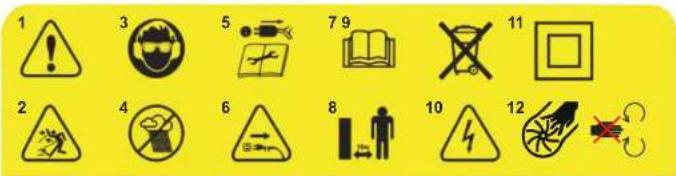

Piktogramy ostrzegawcze i oznaczenia sterownicze

1 3 5 7 9 11 2 4 6 8 10 12

1. Uwaga! Niebezpieczeństwo. 7. Należy uważnie przeczytać instrukcję obsługi.
2. Uwaga na odrzucane przedmioty. 8. Zachować bezpieczną odległość od osób
3. Należy stosować okulary i nauszniki ochronne, postronnych.
4. Nie używać podczas opadów deszczów. 9. Zakaz przypadkowego pozbywania się urządzenia.
5. Należy odlącać od źródła zasilania przed naprawą lub 10. Urządzenie elektryczne.
   konserwacją.
6. Podwójna ochrona elektryczna.
7. Należy odlączać od źródła zasilania podczas przerw w 12. Uwaga na ostre i wirujące elementy. pracy.

Piktogramy ostrzegawcze znajdują się na obudowie urządzenia.

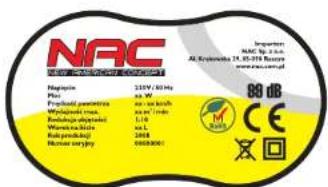

Tabliczka zmianowa jest umieszczona na obudowie urządzenia. Informacje zawarte w tej tabliczce są niezbędne dla ustalenia odpowiednich części zamiennych i czynności obsługowych.

„NAC” Sp. z o.o. 05-090 Raszyn Al. Krakowska 39 deklaruje z pełną odpowiedzialnością, że:

ODKURZACZ - DMUCHAWA typ/model: YT623702

spolitea wymazakra: Rozporzakcensia MINISTRA GOSOPADKI z dnia 21 selektriclka 2008 r. (Dz. U. Nr 199 poz. 1228) w sprawie zasadničných wymaganaí da masyrn oraz z dnia 21 grudnia 2015 r. (Dz. U. Nr 203 poz. 2202) w sprawie zasadničných wymaganaí da uznědne úzywanych na zewatníp pomakszení za zakvície čimji halan do drošnika oraz rozporzazdencza MINISTRA GOSOPADKI z dnia 15 lutego 2006 roku (Dz. U. Nr 32 poz. 2235) zreminjepre rozporadšense w sprawie zasadničných wymaganaí da uznědne úzywanych na zewatníp pompreženzi w zakrzej e empiy halan do drošnika oraz Rozporázacniania MINISTRA GOSOPADKI z dnia 20 grudnia 2005 r. (Dz. U. Nr 259 poz. 2170) w sprawie zasadničných wymaganaí da muzem i elementník bezpocznidost. Odikorzeć ocelal izprzaločkowyn i wykonily gudnica z miskupučkýtiu ramazami; EN ISO 3744:1995, PN-EN ISO 3744:1999, ISO 1104:1991, ENSN0635:2/AT:2E001, ENN0635:3/AT:3E:2B8H, BE:5035:2-2:1002, EN11505:2:009, EN96223:2008, PN EN96223:2008, EN95504:2/AE:2001, EN95514:2:1008, EN96100:3-2:2006, PN-EN 61000:3-2:2086, EN61008:3-3A:3A:2003 uz zgodnate z mokojnajmi drycky warst; 2006:42TC, 1864/18TEC, 3000/14TEC, 2605/88TEC, 206/95/EC klasu ochroju II, 2002/95TEC, 2063/68.TCE.

Zmierziny średni poziom mocy akustycznej L. wynosi 98,63 dB.

Gwarantowany poziom mocy akustycznej LWA wynosi 101 dB

Ocery zgodności dokaznia jednostka notyfiknwana: TUV SUD Produkt Service GmbH - Zertfizierstelle - Ridlerstrasse 65-80359 Manchen-Germany, Jiangsu TUV Product Service Ltd, No 88 Hong Tong Road, Shanghai 200370, P.R. Chai, Niniejsza Doklanacja Zgodności WE traci swoją ważności, jeżeki utradzenie zostane zmienione lub przobudowna bez zgody producenta. Dakurszinszki tebriczne przechowywana jest w letnie „NAC” Sp. z up przez Hubat Gładkowskiindresk jak wyjzi).

Raszyn 17.05.2010

Mieise i data wystawienia

Prezes: Pawel Molgo

Nizanska, inie i stanowisko osoby uporazionei

„NAC” Sp. z u.o. 05-090 Raszyn Al. Krakowska 39 deklaruje z pełną odpowiedzialnością, że:

ODKURZACZ - DMUCHAWA typ/model: YT623704

spółnia wymiązania Rozporządzenia MINISTRA OPOSDARKI z dnia 21 października 2008 z (Dz. U Nr 199 poz. 228) w sprawie szeradniczych wymiąnań dla muscyn oraz z dnia z 21 granoin 2005 r. (Dz. U. Nr 267 poz. 2202) w wspreie szeradniczych wymiąnań dla urządzeń używanych na wz---------powcisacznies w zakresie emisiy budace do awarduska oraz rozporządzenia MINISTRA OPOSDARKI z dnia 15 tego 2006 wdo (Dz. U Nr 32, poz. 223) emitężenie rozporadzone w sprawie szeradniczych wymiąnań dla urządzeń używanych na wz---------powcisaczniew w zakresie emisiy budace do foreignia oraz rozporządzenia MINISTRA OPOSDARKI z dnia 20 granoin 2005 r. (Dz. U Nr 259 poz. 2170) w sprawie szeradniczych wymiąnań dla muscyn i elektramiów hippocieriatwa. Odokrzacz started surpassedi workaty i wykonany zgodzin z następujatymi namaznić EN ISO 3744/1995, FN EN ISO 3744/1998, ISO 1094/1991, FN EN ISO 3744/1996, FN EN ISO 3744/2004 A1:2001, FN EN ISO 3744/2005, FN EN ISO 3744/2006, FN EN ISO 3744/2007, FN EN ISO 3744/2008, FN EN ISO 3744/2A1:2001, FN EN ISO 3744/2:2000, FN EN ISO 3744/2:2006, FN EN ISO 6100/3-2:2006, FN EN ISO 6100/3-3:A2:2003 oraz zgodzin z następujatymi dydaktywami: 20/06/2/DC, 20/04/108/DC, 20/04/14/DC, 20/03/88/DC, 20/06/55/DC klase ochrony II, 20/02/95/EC, 20/05/68/EC.

Zmierzony średni poziom mocy akustycznej L. wynosi 98,63 dB.

Gwarantowany poziom mocy akustycznej Lw, wynosi 101 dB

Ostery zgodności dokonala jednostka notyfikowana: TUV SUD Produkt Service GmbH. Zertfizierstelle Ridlerstrasse 68-10339 München-Germany, Jiangsu TUV Produkt Service i tl. No 28 Hong Tang Raud, Shanghai 200070, P.R. Cham. Niniegaza Deklumacja Zgodności Wk truci serja wadniką, jeżeli utrazdienie zostane zmienione lub przebudrowane bez zgody producenta. Dokumentacja techniczna przechowywana jest w firmie „NAC” Sp. z w.o. przez Dubat Głakowskiśrodos jak wyżaj).

Raszyn 17.05.2010

Mieisce i data wystawienia

Prezes: Parcel Molgo

Nozawisko, inie i stanowisko osoby upotcaznionei

ROZWIĄZYWANIE PROBLEMÓW

Problem	Możliwa przyczyna	Naprawa usterki
Urządzenie nie włącza się	Brak napięcia sieciowego	Sprawdzić gniazdko, kabel, szmur, wtyczkę bezpiecznik, a w razie potrzeby – wezwać clktryka
	Defekt włącznika On/Off	Naprawić w punkcie serwisowym
	Zużycie szczotek węglowych
	Defekt silnika
	Rura ssąca nie jest odpowiednio podłączona	Złączyć dwuczęściową rurę
Urządzenie pracuje z przerwami	Zniszeżony kabel zasilający	Sprawdzić kabel, jeżeli trzeba – wymicić go
	Brak stykania wcewnątrz urządzenia	Naprawić w punkcie serwisowym
	Uszkodzenic włącznika On/Off
Niska moc ssania lub brak ssania	Worek jest pełny	Opróżnić worek
	Worek jest brudny	Wyczyścić worek
	Przełącznik zmiany trybu jest w złej pozycji	Ustawić przełącznik na symbol trybu ssania
	Urządzenie jest zapłucane lub zablokowane przez ciała obce	Wyjąć materiały zapychające (patrz rozdział „Czyszczenie i konserwacja”)
Niska moc ssania lub brak ssania	Przełącznik zmiany trybu jest w złej pozycji	Ustawić przełącznik na symbol trybu dmuchania
	Regulator strumienia powietrza jest w złej pozycji (jeśli występuje)	Przekręcić regulator strumienia powietrza na wysokic obroły
Urządzenie pracuje z przerwami	Ciała obce bloktują koło wirnikowe	Usunąć blokadę (patrz rozdział „Czyszczenie i konserwacja”)

Notatki:

⚠ WPROWADZENIE

Aby uniknąć niewłaściwej obsługi urządzenia prosimy, aby przed pierwszym użyciem zapoznać się z podręcznikiem użytkowania. Zapoznanie się i stosowanie informacji zawartych w tej instrukcji sprawi, że urządzenie będzie użytkowane w sposóbCopyrighty zarówno dla użytkownika, jak i samego urządzenia. Należy instrukcję przechowywać przez cały okres użytkowania maszyny, gdyż zawsze może zaistnieć konieczność przypomnienia sobie informacji zawartych w instrukcji, a także nalczy ją przekazać wraz z urządzenicm w przypadku odsprzedaży maszyny lub zmiany użytkownika.

ZASTOSOWANIE URZĄDZENIA

• Urządzenie jest zaprojektowane wyłącznie do zasysania i zdmuchiwania suchych liści w prywatnych gospodarstwach domowych jako urządzenie hobbystyczne w ogrodzie.
• Nie wolno zasysać żadnych ciał stałych (tj. kamienie, gałęzie, szyszki, etc.).
• Każde inne użytkowanie, które nie jest jasno określone przez ninicjszą instrukcję, może prowadzić do zniszczenia sprzętu i może spowodować poważne szkody dla użytkownika.
• Urządzenie nie może być stosowane na powierzchniach, gdzie znajduje się pył/kurz zagrażający zdrowiu lub jako narzędzie do ssania wody.
• Urządzenie jest przeznaczone do użytku wyłącznie przez osoby dorosle. Młode osoby powyżej 16 roku życia mogą użytkować narzędzie wyłącznie pod opieką osoby dorosłej.
• Użycie urządzenia podczas deszczu lub w wilgotnym środowisku jest zabronione.
• Producent nie odpowiada za szkody spowodowane poprzez niewłaściwe użytkowanie sprzętu.
• Poprawne użytkowanie urządzenia obejmuje również respektowanie ustanowionych przez producenta warunków pracy, konserwacji, składowania i napraw.
• Urządzenie może być używane, naprawiane i konserwowane wyłącznie w autoryzowanych punktach serwisowych.
• Wszelkie zasady bźpiecznego użytkowania, zapobiegania wypadkom i unikania zagrożeń, muszą być przestrzegane.
• Jakickolwick zmiany w budowie urządzenia wprowadzone przez użytkownika zwalniają producenta z odpowiedzialności za powstałe uszkodzenia czy zranienia.

INSTRUKCJE W ZAKRESIE BEZPIECZEŃSTWA

Odkurzacz ogrodowy nie służy do zasysania mokrych powierzchni! Proszę unikać zasysania mokrych przedmiotów (liście i brud), ponieważ może to doprowadzić do zablokowania komory tnącej i zmnicjszyć funkejonalność sprzętu. W takim wypadku, narzędzić musi zostać całkowićie rozebrane i oczyszconc. Powinno to zostać wykonanc przez specjalistę clktryka i nie wchodzi w zakres naprawy gwarancyjnej.

OGÓLNE ZASADY BEZPIECZEŃSTWA

Ten rozdział mówi o podstawowych zasadach bezpieczeństwa podczas korzystania z odkurzacza ogrodowego.

Praca z odkurzaczem ogrodowym:

- Zapoznać się ze wszystkimi częściami i poprawną obsługą sprzętu przed jego uruchomicniem. Upewnić się, że w sytuacji awaryjncj możesz natychmiast wyłączyć sprzęt.

Nicodpowiednie użycie sprzętu może prowadzić do poważnych obrażeń.

- Regularnie sprawdzać, czy sprzęt jest w stanie nadającym się do użytku oraz jego integralność w celu uniknięcia niebezpieczeństwa dla użytkownika.

- Urządzenie nie może być używane przez dzieci. Również nie powinno się dopuszczać do pracy do pracy ze sprzętem osób, które nie zapoznały się dobrze instrukcją działania. Prawo i regulacje lokalne mogą określić wiek minimalny do używania urządzenia.

- Nie pozwalać innym osobom na dotykanie sprzętu lub przedłużacza. W trakcie pracy urządzenia. Trzymać urządzenie z dala od innych osób, zwłaszcza dzieci i zwierząt domowych. Przedmioty mogą zostać zdmuchnięte w ich stronę. Utrzymywać bezpieczną odległość 5 m dookoła siebic. Przcrwać pracę, jeśli zbliżają się inne osoby.

- Nie włączać urządzenia, jeśli jest do góry nogami lub nie jest w pozycji odpowiedniej do pracy.

- Nie kierować urządzenia podczas pracy w stronę osób, w szczególności, nie kierować strumienia powietrza w oczy lub uszy.

- Zapoznać się z otoczeniem i zwracać uwagę na możliwe niebezpieczeństwa, których w pewnych okolicznościach można uniknąć podczas pracy.

- Podczas pracy użytkownik powinien upewnić się, że stoi stabilnie w szczególności, jeśli jest na pochyłej powicrzechni. Zawsze trzymać urządzenie dwoma rękoma i pracować wyłącznie z odpowiednio przymocowanym pasem naramiennym podtrzymującym urządzenie.

- Ostrożnie sprawdzić powierzchnię, która ma być czyszczona – usunąć wszelkie kable, kamienie, puszki i inne ciała obce.

- Założyc na śiepię odpowiednią odzięć do pracy, tąką jąk śolidnę obuwię antypoślizgowę, długię śpodnić robocęży, rękawicę, okulary ochronną oraz ochrąniączący na uższy. Nię używać urządżenia będąc na bośąka lub mając na śobię obuwię otwartę (sządały). Używać mąski do oddychanią, jeżeli pracuję się w żakurzonym miejscu. Używać mąski do oddychanią w celu ochrony przed kurzem.

- Osobiste wyposażenie ochronne ochrania zdrowie użytkownika i zdrowie innych oraz zapcwnia bezproblemową obshuge sprzętu.

- Unikać noszenia lużnych ubrań lub bizuterii, które mogłyby zostać wciągnięte przez końcówkę wciągającą powietrze. Jeśli masz długie włosy, użyć ochronnego nakrycia głowy.

• Palce i stopy należy trzymać z dala od rury ssącej.

- Nie zezwala się na używanie narzędzia, jeżeli użytkownik jest zmęczony, nie może się skoncentrować lub po konsumpcji alkoholu lub tabletek. Ciągle należy robić sobie przerwę na odpoczynek. Należy pracować w odpowiednim tempie. Wskazane jest poruszać się powoli, nie wolno biegać.

- Nie używać sprzętu podczas deszczu, podczas złej pogody lub w wilgotnym otoczeniu. Pracować przy świetle dziennym lub przy dobrym oświetleniu sztucznym.

- Nie używać urządzenia, które jest zniszczone, niekompletne lub zmienione bez zgody producenta. Sprawdzić stan bezpieczeństwa urządzenia przed użyciem, w szczególności kabla zasilającego i wyłącznika.

- Korzystać z urządzenia wyłącznie po jego pełnym złożeniu.

- Stosować urządzenie w trybie ssącym wyłącznie po założeniu worka.

- Nie wciagać żadnych gorących, tłących lub palących się materiałów (np. papierosy, żar itp.), materiałów dymiących lub łatwopalnych, trujących lub wybuchowych.

- Nie wciągać wilgotnych ani mokrych materiałów ani żadnych cicczy.

- Używać wyłącznie części zamiennych i akcesoriów dostarczanych lub rekomendowanych przez producenta.

- Wyjmować wtyczkę z kontaktu, gdy: nie używa się urządzenia, transportuje je lub

RYZYKO RESZTKOWE

Pomimo tego, że producent urządzenia ponosi odpowiedzialność za jej konstrukcję eliminującą niebezpieczeństwo, pewne elementy ryzyka podczas pracy są nie do uniknięcia. Ryzyko resztkowe wynika z blędnego zachowania obshugującego urządzenie

Największe niebezpieczeństwo występuje przy wykonywaniu następujących zabronionych czynności:

• użytkowania urządzenia przez dzieci
• używania urządzenia do innych celów, niż opisane w instrukcji obsługi, gdy inne osoby, a w szczególności dzieci lub zwierzęta znajdują się w pobliżu
• używanie urządzenia przez osoby nie zapoznane z instrukcją obsługi
• używanie urządzenia bez właściwej, zabezpieczającej obsługującego odzieży i obuwia chroniącego stopy
• używanie urządzenia z uszkodzonymi osłonami lub obudową, oraz bez właściwiego zamontowania urządzeń zabezpieczających.

OCENA RYZYKA RESZTKOWEGO

Przy przestrzeganiu zaleceń podanych w instrukeji obsługi zagrożenie resztkowe przy użytkowaniu urządzenia może być wyeliminowane.

Istnieje ryzyko w przypadku nie dostosowania się do powyższych zaleceń.

SKŁADOWANIE ŚMIECI I OCHRONA ŚRODOWISKA

• Jeżeli urządzenie nie jest Ci już potrzebne, należy je wyrzucieć w sposób nie szkodzący środowisku.
• Urządzenia elektryczne nie należą do odpadów domowych.
• Urządzenie należy przekazać do miejsca utylizacji. Zaleca się segregację części plastikowych i metalowych urządzenia. Spytaj o to swój punkt obsługi klienta.

ZABEZPIECZENIE PRZED PRZECIAŻENIEM

Instalacja elektryezna do której podłączane jest urządzenie powinna być wyposażona w wyłącznik nadmiarowo-prądowy z nastawem zgodnym z tabliczką znamionową urządzenia. Zabezpieczy to przed przeciążeniem a w konsekwencji przed spaleniem silnika urządzenia.

Demontaż rury ssącej

Dla lepszego przechowywania, rura ssąca może być rozłączona na dwie części. Należy poluzować dwie śruby na górnej części rury. Obydwie części mogą zostać następnie rozłączone przez pociągnięcie (patrz Rysunek 6).

Rys. 6 1ch

TRANSPORT

Przed rozpoczęciem przenoszenia urządzenia należy zawsze odłączyć ją od gniazdka sieciowego.

KONSERWACJA

Przed rozpoczęciem wszelkich czynności konserwacyjnych należy najpierw odlączyć urządzenie z zasilania.

Otwory wentylacyjne silnika powinny być utrzymywane w czystości oraz nie powinny być zablokowane jakimikolwiek przedmiotami. Nalczy wykonywać tylko czynności konserwacyjne opisane w niniejszej instrukcji. Wszelkie inne czynności powinny być wykonane przez pracowników serwisu technicznego. Urządzenia nie należy w żaden sposób modyfikować. Może to narazić użytkownika na niebezpieczeństwo. W przypadku, gdy pomimo starannya procesów produkcyjnych i kontrolnych, urządzenie nie działa prawidłowo, nalczy przekazać ją do naprawy przez Serwis Techniczny.

SKŁADOWANIE

Urządzenie należy przechowywać w bezpiecznym miejscu.

Jeżeli urządzenie nie jest użytkowane, należy przechowywać ją czystą, na płaskiej i suchej powierzchni oraz w miejscu niedostępnym dla dzieci.

KASACJA

Każde urządzenie ma określony czas technicznego życia. Po tym okresie urządzenie nie nadaje się do dalszej eksploatacji. W ów czas należy zdemontować urządzenie oddzielając części z tworzywa sztucznego od części metalowych i przekazać je do właściwych punktów skupu lub powierzyć wykonanie tej operacji punktowi serwisowemu.

pozostawia bez opiecki; kiedy sprawdza urządzenie, czyści je lub usuwa niedrożności; kiedy przeprowadza prace czyszeczące lub konserwujące lub wymienia części; kiedy kabel elektryczny lub przedłużacz jest uszkodzony; po kontakecie z ciałami obeymi lub w przypadku nienormalnych wibracji.

• Nic próbować naprawiać urządzenia samodzielnic, chyba, że robi to osoba odpowiednio przeszkolona. Wszelkie prace nie wymienione w tej instrukcji, muszą być wykonywane wyłącznie przez autoryzowane punkty serwisowe.
• Nie przenosić urządzenia trzymając za kabel. Nie używać kabla do wyciągnięcia wtyczki z kontaktu. Chronić kabel przed przegrzaniem, tłustymi i ostrymi krawędziami.
• Nię używać urządżenią w żamkniętych lub złę wentylowanych pomiędzy zenciąch. Nię używać urządżenią przy lątwopąlnych cięczach lub gązach. W sytuacji, gdy użytkownik nię żakuważy tę czynników, występuję ryżyko wybuchu.
• Operator lub użytkownik jest odpowiedzialny za wypadki i szkody spowodowane wobec innych osób i ich przedmiotach.
• Przechowywać urządzenie w suchym miejscu, z dala od zasięgu dzieci.
• Obchodzić się ostrożnie z urządzeniem. Należy regularnie czyścić szczeliny wentylujące, konserwować urządzenie zgodnie z instrukeją.

ZASADY BEZPIECZEŃSTWA ELEKTRYCZNEGO

• Upewnić się, że napięcie zasilające jest zgodne z wymaganiami podanymi na etykiecie.
• Podłączyć urządzenie, jeżeli to możliwe, bezpośrednio do gniazdka z uziemieniem zabezpieczonym wyłącznikiem różnicowo-prądowym o maksymalnym prądzie wyłączenia 30 mA.
• Przed każdym użyciem, sprawdzić urządzenie i kabel zasilający wraz z wtyczką czy nie uległy zniszczeniu. Unikać kontaktu bezpośredniego z częściami uziemiającymi (np. ogrodzenie metalowe, metalowe słupki itp.).
• Połączenie z przewodem przedłużacza musi być zabezpieczone przed zalaniem woda, zabezpieczenic powinno być gumowe lub otozone gumą. Stosować wyłącznie przedłużacze przystosowane do używania na otwartym powictru i odpowiednio oznakowane. Przckrój kabla powinic wynosić minimum 2.5 mm. ^3 Maksymalna długość przedłużacza nie powinna przekraczać 50 metrów. Przedłużacze o długości powyżej 50 metrów spowoduje obniżenic wydajności urządzenia oraz może doprowadzię do uszkodzenia odkurzaeda.
• Przed użyciem przedłużacza zawsze wyciągać do końca kabel z bębna. Sprawdzić, czy nie jest uszkodzony.
• Kabel trzymać z dala od pola działania urządzenia, najlepiej trzymać go za operatorem urządzenia.
• Zniszczone kable, łączniki i wtyczki lub też przewody łączące nie odpowiadające specyfikacji nie mogą być używane. W wypadku awarii głównego kabla zasilającego natychmiast wyłączyć wtyczkę z gniazdka. W żadnym wypadku nie dotykać głównego kabla zasilającego do momentu wyjęcia wtyczki z gniazda zasilającego.
• Nię używać urządżenią, jeżeli nie dą się włączyc lub wyłączyć przyciisku włączającego (On/Off). Uśzkodźonę przyciści muśzą być wymięnionę w autoryżowanym punkcię śerwisowym.
• Nie przecieżąć urządzenia. Pracować wyłącznie w ramach wskazanych możliwości urządzenia. Nie stosować urządzeń o niskiej mocy do ciężkich prac. Nie używać urządzenia do innych celów niż zostało ono zaprojektowane.

PRZYGOTOWANIE DO PRACY

1. Pas przytrzymujący (jeśli występuje)
2. Dwuczęściowa rura ssąca
3. Dodatkowy uchwyt
4. Obudowa
5. Uchwyt do pasa przytrzymującego
6. Przycisk włączający/wyłączający
   On/Off
7. Uchwyt na obudowie
8. Otwory wentylacyjne
9. Uchwyt do kabla
10. Pokrętło trybu pracy
11. Przewód zasilający
12. Łacznik z workiem
13. Worck
14. Kółko jczdne
15. Końcówka rury
16. Otwór wlotowy

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Rvs.

Rys. I

OPIS FUNKCJI

Odkurzacz trawnikowy posiada system ssania i dmuchania, które służą funkcjom ssania i dmuchania liści. W trybie ssania liście się szatkowane aby zaoszczeędzić miejsce i zbierane w worku na liście. W trybie dmuchania liście mogą być szybko zgromadzone w jednym mijcseu lub wydmuchane z miejsc trudnodostępnych i szpar. Rolki prowadzące na dolnym końcu rury powodują, że łatwicj jest prowadzić rurę ssecą po ziemi. Przyrządu można używać wyłącznic po zamontowaniu rury ssecąj i worka na liście dla bezpieczeństwa użytkownika. Urządzenie jest zaizolowane elektrycznie dla bezpieczeństwa i nie ma potrzeby dodatkowego uziemiania go. Należy kierować się poniższym opisem w celu zapoznania się z pracą urządzenia.

PRZED URUCHOMIENIEM

Napięcie prądu powinno być takie, jak wskazano na tabliczce znamionowej (patrz dział "Zabezpieczenie przed przeciążeniem"). Przed rozpoczęciem pracy należy upewnić się, że urządzenie działa poprawnie oraz że jest bezpieczne w użytkowaniu.

Maksymalny czas pracy urządzenia nie może przekroczyć w trybie ciągłym 0,5 h.

STOSOWANIE PRZEDŁUŻACZA

Należy używać tylko przedłużaczy przeznaczonych do użytku na zewnątrz pomieszczeń. Przekrój kabla powinien wynosić co najmniej 2,5 mm (maksymalna długość kabla: 50 m). Przedłużacz o długości powyżej 50 metrów spowoduje obniżenie wydajności urządzenia.

INSTRUKCJA MONTAŻU

- Wyłączyć wtyczkę z gniazda przed każdą pracą wykonywaną na urządzeniu. Stosować wyłącznie części oryginalne.

CZYSZCZENIE

Przed wszelkimi pracami konserwacyjnymi należy wyciągnąć wtyczkę z gniazdka elektrycznego.

- Wszelkie prace nie opisane w tym rozdziale, powinny być przeprowadzane przez autoryzowane stacje serwisowe. Należy stosować wyłącznie oryginalne części.

Przed każdym użyciem, sprawdzić czy w odkurzaczu ogrodowym nie ma jakiis oczywistych usterek, takich jak np. luz, przetarcic, zniszezone części oraz czy wszystkie części są odpowiednio podłączone. Wymienić zniszczone części. Regularnie sprawdzić worek czy nie jest rozdarty lub czy jest odpowiednio założony. Poniższe prace czyszczące i konserwacyjne należy przeprowadzać regularnie. Stosowanie powyższych wskazówek gwarantuje długie i niczawodne funkejonowanie urządzenia.

Czyszczenie

Zawsze od razu po zakończeniu pracy należy natychmiast oczyścić urządzenie, w innym przypadku bloto i pozostałości liści stwardnieją i mogą być niemożliwe do usunięcia bez rozbierania obudowy silnika. Takie czyszczenie nie jest wykonywane w ramach gwarancji.

• Regularnie oczyszcać obudowę urządzenia, rurę odkurzacza i szpary wentylacyjne za pomocą delikatnej szczotki lub szmatki. Nigdy nie czyścić urządzenia pod bieżącą wodą.
• Nie stosować środków czyszczących ani rozpuszczalników. Moga one nicodwracalnic zniszczyć urządzenie. Substancje chemiczne mogą uszkodzić plastikowe części urządzenia.
• Zdjąć worek po zakończeniu prac, przełożyć na lewą stronę i dokładnie wytrzeć. W ten sposób unika się zbierania pleśni i nieprzyjemnych zapachów.
• Oczyścić części wylotowe z możliwych poszatkowanych pozostałości.

PRZECHOWYWANIE I DEMONTAŻ

• Odkurzacz ogrodowy należy trzymać w miejscu suchym, w temperaturze powyżej 0°C, z dala od zasięgu dzieci.
• Nie przechowywać urządzenia bezpośrednio na słonełu, przechowywać w ciemnym miejscu lub w warunkach zmniejszonego oświetlenia.
• Nie przykrywać urządzenia torbami nylonowymi, gdyż może zawilgotnieć.
• Pod koniec sezonu i przed składowaniem urządzenia na zimę należy je dokładnie wyczyścić. Wyczyścić worek zdejmując go, opróżniając i myjąc pod ciepłą wodą i neutralnym mydłem. Po wyschnięciu ponownie przyczepić worek.

• Dmuchający tryb pracy

• Ustawić pokrętło wyboru trybu pracy na symbol (patrz punkt Włączanie i wyłączanie)
• Optymalne rezultaty zostaną osiągnięte, gdy końcówka dmuchająca będzie używana w odległości 5-10 cm od ziemi.
• Strumień powietrza należy skierować od siebie. Upewnić się, że nie zdmuchujemy żadnych ciężkich obiektów krzywdząc lub nie robiąc krzywdy innej osobie lub przedmiotom należącym do niej.
• Pracę należy rozpoczynać najsilniejszą mocą dmuchawy, aby szybko zmieść liście leżące dookoła. Jeśli występuje regulacja, można zmniejszyć siłę dmuchania, aby zebrać wcześniej zdmuchane liście w jedno miejsce.
• Rolki na końcu rury ułatwiają korzystanie z odkurzacza na płaskich powierzchniach.

USUNIĘCIE BLOKAD

Liście i świeże części roślin mogą zapychać odkurzacz ogrodowy.

Czyszczenie części wylotu powietrza:

1. Zdjąć worek.
2. Wyczyścić zewnętrzne części wylotu powietrza.
3. Ustawić przełącznik trybu pracy na symbol ssania.
4. Za pomocą szczotki do butelek lub innego podobnego sprzętu usunąć pozostałości brudu z wewnątrz części wylotu powietrza i usunąć nieporęczne obiekty tępym narzędziem bez ostrych krawędzi.

Czyszczenie rury próżniowej i koła wirnikowego

1. Zdjąć pętle na worku z haka.
2. Starannie zdjąć rurę ssącą.
3. Postukać we wnętrzu rury odkurzacza i wyczyścić ją starannie.
4. Usunąć resztki zanieczyszczeń z koła wirnikowego starannie za pomocą pomocą szczotki i usunąć przedmioty nicporęczne z wykorzystaniem tępych narzędzi bez ostrych krawędzi.
5. Sprawdzić, czy koło wirnikowe może swobodnie się obracać i nie jest zniszczone. Uszkodzone koło wirnikowe powinno zostać wymienione przez autoryzowaną stację obsługi.

WYMIANA WORKA

Uszkodzony worek należy niezwłocznie wymienić. Stosować wyłącznie oryginalne worki, w innym przypadku gwarancja zostaje utracona.

ROZPAKOWANIE

Rozpakować urządzenie i sprawdzić, czy jest kompletne. W skład urządzenia wechodzą:

• Silnik do odkurzacza liści,
• Dodatkowy uchwyt,
• Dwuczęściowa rura ssąca,
• Worek wraz ze złączką,
• Pas podtrzymujący.

MONTAŻ

Połączenie dwuczęściowej rury ssącej

• Połączyć dwie części rury ssącej razem.
• Urządzenie może być używane tylko z odpowiednio podłączona rurą ssącą i workiem na liście. Dwie części rury ssącej po prawidłowym złączeniu klikną i nie wolno ich potem rozłączyć bez narzędzi (rozłączenie rury, patrz rozdział dotyczący przechowywania/dcmontażu).
• Włożyć rurę ssącą do wlotu ssącego/wylotu dmuchającego do części obudowy z silnikiem.
• Zamocować rurę ssacą przy pomocy dołączonej śruby.

Montaż dodatkowego uchwytu

• Przyczepić uchwyt ręczny do klamry znajdującej się na obudowie odkurzacza.
• Zamocowywać uchwyt ręczny w pożądanej pozycji przy pomocy załączonej śruby.

Montaż worka

• Przyczepić ramę mocującą do końcówki na głównej części odkurzacza zawierającej silnik w taki sposób, aby zapinka słyszalnic klikneła po zatrzaśnięciu. Worek musi być skicrowany w stronę rury ssącej. Urządzenie może być używane wyłącznie po założeniu worka.
• Przywiązać worck do rury odkurzającej.

Zaczepienie pasa podtrzymującego

- Zaczepić pas do przenoszenia na jego uchwycic i dopasować odpowiednią długość.

Funkcjonowanie odkurzacza ogrodowego

Uwaga! Założyć odpowiednią odzież i rękawice ochronne podczas pracy z urządzeniem. Upewnić się, że urządzenie sprawnie funkcjonuje przed każdym jego użytkowaniem. Upewnić się, że worek i rura odkurzająca są prawidłowo zamocowane oraz że pas podtrzymującą się odpowiednio dopasowany do pracy. W razie awarii włącznika, nie wolno kontynuować pracy z

urządzeniem. Upewnić się, że wartość na głównym kablu zasilającym jest kompatybilna 7 etykiela urządzenia.

Należy zwracać uwagę na lokalne prawo i regulacje dotyczące ochrony przed hałasem. Użytkowanie urządzenia może być ograniczone lub zabronione w niektóre dni (np. niedziele i święta), w niektórych godzinach (np. pora obiadowa, w nocy) lub w niektórych miejscach (np. miejscowości uzdrowiskowe, klimiki itp.).

Uwaga! Po wyłączeniu urządzenia koło wirnikowe kręci się jeszcze przez chwilę.

WŁĄCZANIE I WYŁĄCZANIE, ZMIANA TRYBU PRACY

• Zrobić pętlę na końcu przedłużacza i przyczepić do uchwytu do kabla (1). W ten sposób uniknie się niezamierzonego wyrwania łączenia elektrycznego.
• Upewnić się, że urządzenie jest wyłączone i przylaczyć urządzenie do głównego kabla zasilającego.

- Podczas pracy należy stać stabilnie i w odpowiedniej pozycji (2). Nałożyć pas podtrzymujący i trzymać urządzenie jedną ręką za rękojeść na obudowie, a drugą trzymać za uchwyt dodatkowy.

- Upcwnić się przed włączeniem, że urządzenie nie styka się z innymi obiektami.

- W celu wybrania odpowiedniego trybu pracy, przckreć pokretło wyboru trybu pracy (3) na odpowłaty symbol:

Rys. 3

Szący tryb pracy

Dmuchający tryb pracy

2 4 1 3 Rys.

• Przed zmianą trybu pracy, urządzenie musi zostać obowiązkowo wyłączone.

- Weisnąć włącznik On/Off (4) do pozycji „1” i silnik zostanie uruchomiony.

- Aby wyłączyć urządzenie, przesunąć włącznik On/Off do pozycji „0”.

PRACA Z ODKURZACZEM OGRODOWYM

Uwaga! Odkurzacz ogrodowy może być stosowany tylko w dwóch następujących trybach: Jako mechanizm sąący do cienckich, suchych liści i jako dmuchawa do gromadzenia suchych liści lub zdmuchiwania ich z powierzchni trudnodostępnych (np. spod samochodu). Jako mechanizm sąący, służy również jako narzędzic do szatkowania liści. Suche liścic zostają pocięte, co zmniejsza ich objętość i przystosowuje do składowania na kompoście. Każde inne użycie narzędzia niż opisane powyżej, może doprowadzić do zniszeżenia maszyny i spowodować niebezpieczeństwo dla użytkownika.

Podczas pracy należy się upewnić, że narzędzie nie jest skierowane na twarde obiekty, co może spowodować jego uszkodzenie. Nie należy zasysać żadnych ciał stałych, takich jak kamienie, grube gałęzie lub kawalki gałęzi, szyszek i innych podobnych obiektów, w szczególności ze względu na mechanizm szatkujący. Naprawy tego typu zniszczeń nie są wykonywane w ramach gwarancji.

Uwaga! W razie zablokowania koła wirnikowego i gdy kabel ulegnie zniszczeniu lub zapłataniu należy natychmiast wyłączyć urządzenie i wyjąć wtyczkę z kontaktu.

Ssacy tryb pracy

- Ustawić pokrętło wyboru trybu pracy na symbol • (patrz włączanie i wyłączanie). Sprawdzić, czy worek jest odpowiednio zamocowany.

Uwaga! Jeżeli urządzenie nagle zatrzyma się podczas pracy i przestanie zasysać, musi zostać natychmiast wyłączone. Należy wyjąć wtyczkę z gniażdka i upewnić się, że materiał nie zaklinował się pomiędzy wirnikiem inącym a obudową. Przeprowadzić prace opisane w rozdziale „Czyszczenie i konserwacja”. Jeżeli urządzenie wciąż nie włącza się, należy zgłosić się do punktu serwisowego.

OPRÓŻNIANIE WORKA

Wraz z napęlnieniem się worka, moc ssania znacząco zmniejsza się. Worek musi zostać opróżniony, kiedy zostanic zapęlniony lub zaburza pracę pompy ssącej.

Przed opróżnieniem worka należy rozłączyć urządzenie i wyłączyć wtyczkę z gniazdka elektrycznego.

• Poczekać, aż koło wirmikowe zatrzyma się.
• W celu zdjęcia worka należy z dwóch stron weisnąć do środka zacisk i wyciągnąć worek.
• Rozsunąć całkowicie suwak na worku.
• Ponownie zamontować opróżniony worck (patrz także instrukcje montażu).
• Material kompostowy nie jest odpadem domowym.
