INSTRUKCJA OBSŁUGI YD-KW05-38 NAC

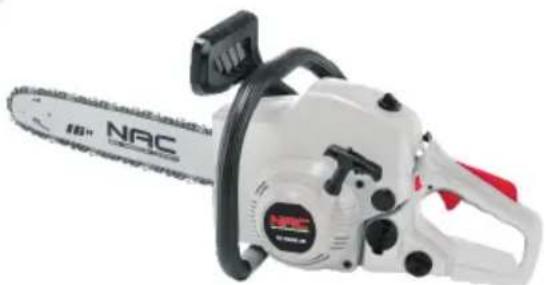

Łańcuchowa pilarka spalinowa

Model	YD-KW05-38
Mieszanka paliwowa	Przez pierwsze 10 godzin stosujemy mieszankę25:1(2,5 L benzyny na każde 100 ml oleju do silników dwusuwowych po przepracowaniu 10 godzin stosujemy mieszankę40:1(4 l benzyny na każde 100 ml oleju do silników dwusuwo
Pojemność zbiornika paliwa	390 ml
Olej do mieszanki (zalecany)	NAC OIL MIX
Olej do smarowania łańcucha	SPECIALI NAC OIL
Pojemność zbiornika na olej smarujący łańcuch	210 ml
Pojemność silnika	37,2 cm^3
Maksymalna moc silnika	1,77 KM
Zębatka	6T X 3/8
Podziałka łańcucha	9,5 mm
Grubość łańcucha	1,3 mm
Długość prowadnicy	40 cm
Gwarantowany poziom mocy akustycznej LWA	111db(A)
Zównoważny poziom drgań , uchwyt przedni, tylny	uchwyt przedni afront\_hv,eq 9,5 m/s^2 uchwyt tylni aroar\_hv,eq 8,5 m/s^2 K=1,5 m/s^2
Poziom ciśnienia akustycznego	LpA=104 (A) KpA=3dB(A)
Waga	4,9 kg
Rok produkcji	2014

UWAGA! Urządzenie przeznaczone do obsługi terenów przydomowych. Używanie urządzenia do celów profesjonalnych, półprofesjonalnych lub zarobkowych powoduje unieważnienie gwarancji.

Uwaga! Przed przystąpieniem do montażu lub obsługi należy zapoznać się z niniejszą Instrukcją Obsługi.

Producent: NAC Sp. z o.o. Al. Krakowska 39, 05-090 Raszyn tel. [phone], fax [phone] www.nac.com.pl [e-mail]

Serwis - Magazyny Strobów 2E, 96-100 Skierniewice tel. [phone], fax [phone] www.nac.com.pl [e-mail]

Spis treści

Tekst oznaczony tym znakiem jest szczególnie ważny dla zachowania bezpieczeństwa użytkowania maszyny. W przypadku niezrozumienia instrukcji, bądź jej części, należy skontaktować się ze sprzedawcą wyrobu lub importerem w celu wyjaśnienia wątpliwości.

Dane Techniczne ....1

Spis treści 2

Piktogramy i oznaczenia sterownicze .....2

Tabliczka znamionowa....2

Wprowadzenie....3

Zastosowanie urządzenia....3

Instrukcje w zakresie bezpieczeństwa....3

W razie wypadku lub awarii....3

Zalecenie dotyczące bezpieczeństwa ....4

Sprzęt i ubranie robocze....4

Ostrzeżenie dotyczące postępowania z paliwem.....5

Środki bezpieczeństwa dotyczące odskoczenia piły5

Przygotowanie do pracy 6

Symbole na urządzeniu 7

Przed uruchomieniem....7

Instalowanie prowadnicy łańcucha ....8

Mieszanka paliwowa....9

Olej do smarowania łańcucha....10

Obsługa silnika....10

Hamulec łańcucha ....13

Zatrzymanie silnika....13

Ciecie....13

Ochrona przed odskoczeniem ....14

Ścinanie drzewa....14

Konserwacja....15

Konserwacja łańcucha....17

Okresowe przeglądy....18

Transport....19

Konserwacja i czyszczenie....19

Przechowywanie....19

Kasacja 19

Ryzyko resztkowe 20

Ocena ryzyka resztkowego....20

Tabela przeglądów....21

Rozwiązywanie problemów 22

Deklaracje zgodności 23

Kontakt z serwisem 24

Piktogramy ostrzegawcze i oznaczenia sterownicze

2

3

4

5

1. Czytaj instrukcję obsługi
2. Należy stosować okulary, nauszniki i rękawicę ochronne.

3. Trzymać urządzenie obydwoma rękoma.

4. Nie używać podczas opadów deszczów.

5. Uwaga! Możliwy odrzut urządzenia.
6. Uwaga! Niebezpieczeństwo

Piktogramy ostrzegawcze znajdują się na obudowie urządzenia.

Tabliczka znamionowa

NEW AMERICAN CONCEPT

Tabliczka zmianowa jest umieszczona na obudowie urządzenia. Informacje zawarte w tej tabliczce są niezbędne dla ustalenia odpowiednich części zamiennych i czynności obsługowych.

!

WPROWADZENIE

Aby uniknąć niewłaściwej obsługi pilarki łańcuchowej prosimy, aby przed pierwszym użyciem zapoznać się z instrukcją obsługi. Zapoznanie się i stosowanie informacji zawartych w tej instrukcji sprawi, że urządzenie będzie użytkowane w sposób bezpieczny zarówno dla użytkownika, jak i samego urządzenia. Należy instrukcję przechowywać przez cały okres użytkowania maszyny, gdyż zawsze może zaistnieć konieczność przypomnienia sobie informacji zawartych w instrukcji, a także należy ją przekazać wraz z urządzeniem w przypadku

odsprzedaży maszyny lub zmiany użytkownika.

ZASTOSOWANIE URZĄDZENIA

Urządzenie jest dopuszczone do użycia wyłącznie jako pilarka do cięcia drewna do użytku domowego zgodnie z opisem i zasadami bezpieczeństwa zawartymi w niniejszej instrukcji użytkowania.

Każde użycie urządzenia niezgodne z opisem zawartym w niniejszej instrukcji jest uznane za niewłaściwe i producent nie odpowiada za uszkodzenia i szkody wynikające z takiego postępowania.

Poprawne użytkowanie urządzenia obejmuje również respektowanie ustanowionych przez producenta warunków pracy, konserwacji, składowania i napraw.

Urządzenie może być używane, naprawiane i konserwowane wyłącznie w Autoryzowanych punktach serwisowych.

Wszelkie zasady bezpiecznego użytkowania, zapobiegania wypadkom i unikania zagrożeń, muszą być przestrzegane.

Jakiekolwiek zmiany w budowie urządzenia wprowadzone przez użytkownika zwalniają producenta z odpowiedzialności za powstałe uszkodzenia czy zranienia.

Maszyny nie należy stosować do:

• koszenia trawy
• rozdrabniana gałęzi
• zbierania liści

INSTRUKCJE W ZAKRESIE BEZPIECZEŃSTWA

Zalecenia opisane w niniejszej instrukcji obsługi w ostrzeżeniach i oznaczone symbolem

⚠ dotyczą krytycznych punktów, które muszą być wzięte pod uwagę w celu uniknięcia możliwych

poważnych uszkodzeń ciała. Z tego powodu należy dokładnie przeczytać wszystkie takie zalecenia i

bezwzględnie ich przestrzegać.

W razie wypadku lub awarii:

W razie wypadku należy natychmiast zatrzymać/ wyłączyć maszynę i wezwać pomoc (jeżeli tego wymaga sytuacja)

W razie awarii należy zatrzymać/ wyłączyć maszynę i skontaktować się z autoryzowanym serwisem w celu usunięcia awarii>

Uwagi na temat rodzajów ostrzeżeń w instrukcji

OSTRZEŻENIE

Ta treść wskazuje zalecenia, które muszą być przestrzegane aby zapobiec wypadkom mogącym prowadzić do poważnych uszkodzeń ciała lub śmierci.

Podczas użytkowania urządzenia należy przestrzegać zasad bezpieczeństwa. Pilarkę łańcuchową należy używać wyłącznie do cięcia drewna oraz elementów drewnianych. Każdy inny rodzaj użytkowania odbywa się na własne ryzyko i może stanowić zagrożenie. Producent nie ponosi odpowiedzialności za szkody wywołane nieodpowiednim bądź niewłaściwym użytkowaniem. Przed ponownym użyciem urządzenia należy sprawdzić czy wszystkie zabezpieczenia działają. Wszystkie części należy poprawnie zmontować. Muszą one spełniać wszelkie warunki wymagane do tego, aby pilarka pracowała w sposób poprawny. Wszelkie uszkodzone zabezpieczenia lub części należy naprawić lub oddać do natychmiastowej wymiany przez uprawnionego do tego pracownika serwisu.

ZALECENIADOTYCZACE BEZPIECZEŃSTWA

PRZED WŁĄCZENIEM URZĄDZENIA

• Przeczytać dokładnie niniejszą instrukcję obsługi, aby dowiedzieć się, jak należy właściwie obchodzić się z urządzeniem.
• Nigdy nie należy używać produktu będąc pod wpływem alkoholu, w okresie zmęczenia lub braku snu, senności w wyniku zażycia lekarstwa, oraz w każdym innym przypadku, gdy istnieje ewentualność, że ocena może być zniekształcona lub operator może nie być w stanie obsługiwać maszyny właściwie i w bezpieczny sposób.
• Unikać otwierania pokrywy silnika. Gazy spalinowe zawierają szkodliwy tlenek węgla.
• Nigdy nie używać produktu w okolicznościach opisanych poniżej:

Gdy ziemia jest śliska lub gdy występują inne warunki, które mogą uniemożliwić utrzymanie stabilnej postawy.

W nocy, w dużej mgle lub w każdym innym przypadku, gdy pole widzenia może być ograniczone i trudno byłoby uzyskać wyraźny obraz otoczenia.

W czasie deszczu, burzy, w okresie silnych wiatrów lub w każdym innym przypadku, gdy warunki pogodowe sprawiają, że używanie produktu może doprowadzić do niebezpiecznej sytuacji.

• Jeżeli istnieje taka możliwość, używając produktu po raz pierwszy, przed rozpoczęciem właściwej pracy, należy nauczyć się jego obsługi od doświadczonego pracownika.
• Brak snu, zmęczenie lub wycieńczenie fizyczne powodują krótszy okres koncentracji, a to prowadzi do wypadków i uszkodzeń ciała. Należy ograniczyć czas nieprzerwanego używania maszyny do około 10 minut na sesję oraz robić 10-20 minutowe przerwy pomiędzy sesjami. Także należy starać się, aby całkowity czas pracy wykonywanej jednego dnia nie przekraczał dwóch godzin.
• Przechowywać tę instrukcję w dostępnym miejscu, aby można było w późniejszym czasie przeczytać ją za każdym razem, gdy pojawią się pytania.
• Zawsze należy upewnić się, że instrukcja została dołączona do produktu w przypadku jego sprzedaży, pożyczenia lub przekazania własności produktu w inny sposób.
• Nigdy nie pozwalać dzieciom ani innym osobom, które nie są w stanie w pełni zrozumieć zaleceń podanych w tej instrukcji, na używanie tego produktu.

SPRZĘTI UBRANIE ROBOCZE

- Używając produkt należy założyć odpowiednie ubranie i sprzęt ochronny, zgodnie z następującymi zaleceniami.

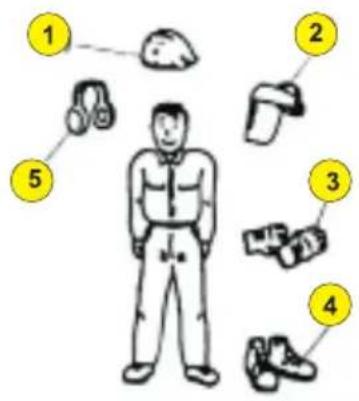

(1) Kask (2) Okulary ochronne lub ochrona twarzy
(3) Grube rękawice ochronne
(4) Buty robocze z podeszwą antypoślizgową
(5) Ochrona słuchu

1 2 3 4 5

- Należy nosić przy sobie: Dołączone narzędzia i pilniki (jeśli występują).

Odpowiedni zapas paliwa i oleju do łańcucha.

Rzeczy potrzebne do oznaczenia miejsca pracy (sznur, znaki ostrzegawcze).

Gwizdek (do porozumiewania się ze współpracownikami lub w razie niebezpieczeństwa). Siekierę lub piłę (do usuwania przeszkód).

- Nigdy nie należy używać produktu będąc ubranym w spodnie z luźnymi nogawkami, mając na nogach sandały lub będąc boso.

OSTRZEŻENIE DOTYCZĄCE POSTĘPOWANIA Z PALIWEM

• Silnik tego urządzenia został zaprojektowany tak, aby działał na mieszanym paliwie zawierającym bardzo łatwopalną benzynę. Nigdy nie należy przechowywać pojemników z paliwem lub napełniać zbiorniki paliwa w pobliżu pieca, palącego się drewna, iskier elektrycznych, iskier spawalniczych lub każdego innego źródła ciepła lub ognia, ponieważ to może zapalić paliwo.
• Palenie papierosów w czasie obsługi urządzenia lub napełniania jego zbiornika paliwa jest wyjątkowo niebezpieczne. Zawsze należy upewnić się, że zapalone papierosy są trzymane z dala od urządzenia.
• Przed uzupełnieniem zbiornika paliwa, zawsze najpierw należy wyłączyć silnik i rozejrzeć się dokładnie aby upewnić się, że w pobliżu nie ma iskier lub otwartego ognia.
• Jeśli paliwo rozleje się w czasie uzupełniania, należy wytrzeć paliwo suchą szmatką przed ponownym włączeniem silnika.
• Po uzupełnieniu paliwa, mocno dokręcić nakrętkę zbiornika paliwa, a następnie przed włączeniem silnika przenieść urządzenie w miejsce oddalone o co najmniej 3 m. od miejsca, gdzie zbiornik był napełniany.
• Paliwa nie należy przechowywać w kanistrze dłużej niż 1 miesiąc.

ŚRODKI BEZPIECZEŃSTWA DOTYCZĄCE ODSKOCZENIA DLA UŻYTKOWNIKÓW PIŁ ŁAŃCUCHOWYCH

OSTRZEŻENIE

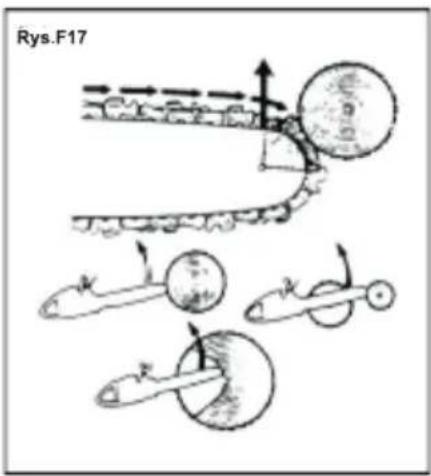

Odskoczenie piły może wystąpić, kiedy czubek lub wierzchołek prowadnicy dotknie przedmiotu, lub gdy drewno zamknie się i zablokuje łańcuch piły w drewnie. Dotknięcie wierzchołkiem prowadnicy w niektórych przypadkach może spowodować błyskawiczną reakcję odwrotną, odrzucając piłę w górę i w dół w kierunku operatora. Zablokowanie łańcucha piły wzdłuż górnej części prowadnicy może pchnąć prowadnicę szybko w tył w kierunku operatora. Każda z tych reakcji może spowodować utratę kontroli nad piłą, co może skutkować poważnym uszkodzeniem ciała.

Nie należy polegać wyłącznie na urządzeniach zabezpieczających wbudowanych w piłę. Użytkownik piły łańcuchowej powinien wykonać pewne działania, aby cięcie nie powodowało wypadków lub uszkodzeń ciała.

• Mając podstawową wiedzę o odkoczeniu, można zmniejszyć lub wyeliminować element zaskoczenia.
• Gdy silnik jest włączony, mocno trzymać piłę obiema rękoma, prawa ręka na tylnym uchwycie, lewa ręka na przednim uchwycie. Kciuki i pozostałe palce powinny mocno obejmować uchwyty piły łańcuchowej. Mocny uchwyt pomoże zredukować odkoczenie i zachować kontrolę nad piłą.
• Upewnić się, że obszar cięcia jest wolny od przeszkód. Nie należy pozwalać czubkowi prowadnicy dotknąć kłody, gałęzi lub innej przeszkody, która może być uderzona podczas cięcia piłą.
• Ciąć przy dużej prędkości silnika.
• Nie wyciągać ramion, ani nie ciąć powyżej wysokości ramienia.
• Przestrzegać instrukcji producenta dotyczących ostrzenia i konserwacji łańcucha piły.
• Używać tylko wymiennych prowadnic i łańcuchów określonych przez producenta lub ich odpowiedników.

PRZYGOTOWANIE DO PRACY

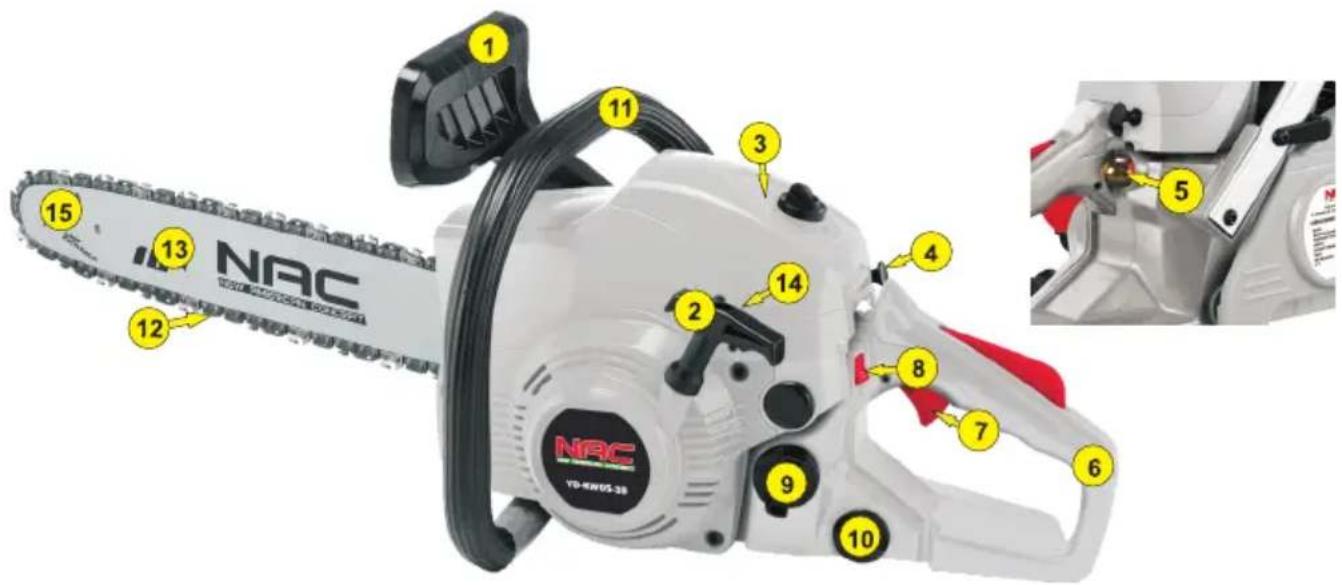

1. Osłona przednia z dźwignią hamulca
   2.Uchwyt linki rozrusznika
2. Obudowa filtra powietrza
   4.Gałka ssania
   5.Pompka
   6.Uchwyt tylny
3. Dźwignia przepustnicy
4. Włącznik silnika
5. Zbiornik paliwa

6. Zbiornik oleju

7. Uchwyt przedni

8. Lańcuch
9. Prowadnica
10. Śruby regulacji biegu jałowego silnika
11. Otwór do smarowania prowadnicy
    (jeśli występuje w danym modelu prowadnicy)

NRC 15 13 12 11 3 2 14 4 8 7 6 9 10 NRC YD-MW05-38

OSTRZEŻENIE

Nie przebudowywać produktu. Nie będzie można udzielić gwarancji na urządzenie w przypadku używania przebudowanego produktu, lub gdy użytkownik nie będzie przestrzegał zasad właściwej obsługi opisanych w instrukcji obsługi.

SYMBOLE NA URZĄDZENIU

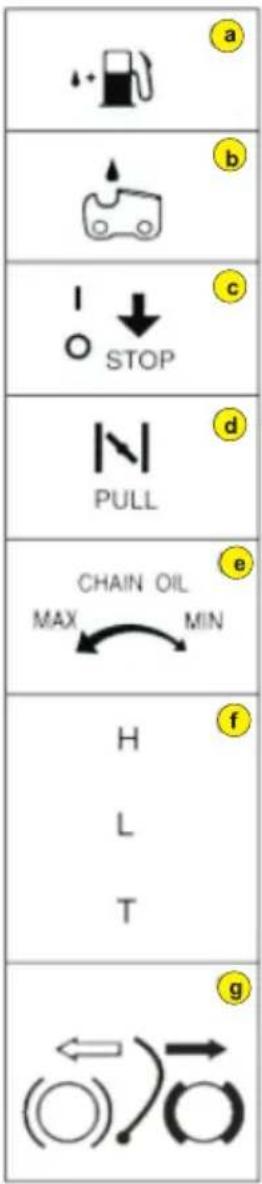

Dla bezpiecznej obsługi i konserwacji, symbole są umieszczone na urządzeniu. Zgodnie z tymi wskazówkami należy zachować ostrożność, aby nie popełnić błędu.

a - Otwór do uzupełnienia "MIESZANKI PALIWA"

Miejsce: przykrywka zbiornika paliwa Rys1. pkt 10

b - Otwór do uzupełnienia „OLEJU DO LANCUCHA”

Miejsce: przykrywka zbiornika oleju Rys1. pkt 11

c - Wskazówka dotycząca przełącznika. Po przesunięciu przełącznika silnika w kierunku „O” (STOP) silnik zatrzymuje się.

Miejsce: tylna część urządzenia po lewej stronie Rys1. pkt 9

d - Wskazówka dotycząca ssania.

Po wyciągnięciu gałki ssania, ssanie jest włączone.

Miejsce: tylna część urządzenia po prawej stronie Rys1. pkt 4

e - Wskazówka dotycząca ilości oleju do smarowania łańcucha.

Kierunek „MIN” – zmniejszanie ilości oleju

Kierunek „MAX” – zwiększanie ilości oleju

Miejsce: spód pilarki

f - Wskaźniki regulacji gaźnika

Pozycja wskaźnika „H”

Pozycja wskaźnika „L”

Pozycja śruby regulacyjnej biegu jałowego „T”

Miejsce: tylna część urządzenia po lewej stronie Rys1. pkt 15

g - Hamulec łańcucha:

Strzałka w lewo (duża) -hamulec zwolniony

Strzałka w prawo (mała) – hamulec włączony

Miejsce: osłona napędu łańcucha

PRZED URUCHOMIENIEM SILNIKA

Sprawdzić miejsce pracy, cięty przedmiot i kierunek cięcia. Jeśli jest jakaś przeszkoda, usunąć ją.

Nigdy nie rozpoczynać cięcia do momentu uprzątnięcia miejsca pracy, znalezienia bezpiecznego podłoża i zaplanowania drogi ucieczki przed spadającym drzewem.

Zachować ostrożność i nie dopuszczać przechodniów i zwierząt do miejsca pracy, którego średnica wynosi 2,5-krotność ścinanego przedmiotu.

Sprawdzić, czy maszyna nie ma zużytych, luźnych lub uszkodzonych części. Nigdy nie włączać urządzenia uszkodzonego, niewłaściwie wyregulowanego, lub niekompletnie złożonego. Upewnić się, że łańcuch pilarki zatrzymuje się, gdy zwolniona zostaje dźwignia kontroli przepustnicy.

a b c STOP d PULL e CHAIN OIL MAX MIN f H L T g

WŁĄCZAJĄC SILNIK

• Zawsze trzymać urządzenie mocno obiema rękoma gdy silnik jest włączony. Silnie objąć uchwvty kciukiem i pozostałymi palcami.
• Trzymać wszystkie części ciała z dala od urządzenia, gdy silnik jest włączony. Przed włączeniem silnika upewnić się, że łańcuch piły nie dotyka niczego.

OBSŁUGA

• Uchwyty powinny być suche, czyste i nie zabrudzone olejem lub mieszanka paliwa.
• Nigdy nie dotykać tłumika, świecy zapłonowej lub innych metalowych części silnika kiedy silnik jest włączony, lub natychmiast po wyłączeniu silnika. Może to spowodować poważne poparzenie lub porażenie prądem.
• Zachować szczególną ostrożność przy cięciu małych gałęzi i drzewek, ponieważ cienki materiał może utkwić w łańcuchu piły i uderzyć operatora lub wytrącić go z równowagi.
• W czasie cięcia naprężonych konarów uważać na sprężynowanie, aby nie być uderzonym, gdy napreżenie we włóknach drewna zostanie zmniejszone.
• Sprawdzić, czy drzewo nie ma suchych gałęzi, które mogą spaść podczas operacji ścinania.
• Zawsze wyłącać silnik przed odłożeniem piły.

INSTALOWANIE PROWADNICYIŁAŃCUCHA

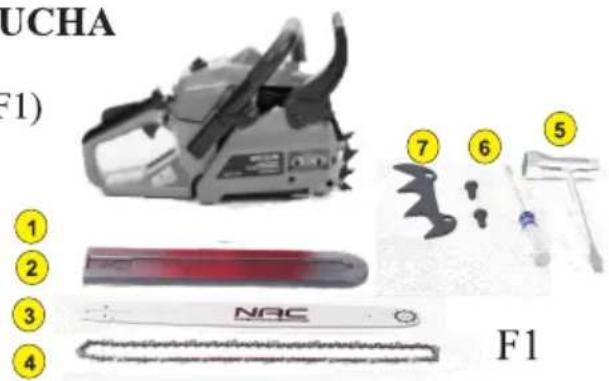

Opakowanie piły zawiera elementy jak na rysunku (F1)

(1) Zespół zasilający
(2) Osłona prowadnicy
(3) Prowadnica
(4) Łańcuch
(5) Klucz do świecy zapłonowej
(6) Śrubokręt do regulacji gaźnika
(7) Šruby mocujace

Producent zastrzega sobie zmiany wyposażenia bez wcześniejszej informacji.

UCHA F1) ① ② ③ ④ NAC 7 6 5 F1

Otworzyć pudełko i zainstalować prowadnicę oraz łańcuch na zespole zasilającym w następujący sposób:

OSTRZEŻENIE

Łańcuch ma bardzo ostre krawędzie. Używać grubych rękawic ochronnych dla zachowania bezpieczeństwa.

1. Dociągnąć osłonę (Rys F15 pkt. a) w kierunku przedniego uchwytu aby sprawdzić, czy hamulec łańcucha nie jest włączony.
2. Odkręcić 2 nakrętki i śrubę mocującą osłone, następnie zdjęć osłone łańcucha i usunąć czarna plastikowa podkładke (SPS-PA6) założona na szpilki do mocowania prowadnicy.
3. Nałożyć prawidłowo łańcuch na zębatkę i po nałożeniu łańcucha na prowadnicę zamontować prowadnicę na zespole zasilającym. Wyregulować ustawienie śruby regulującej naprężenie łańcucha na osłonie łańcucha do dolnego otworu prowadnicy. (Rys F2)

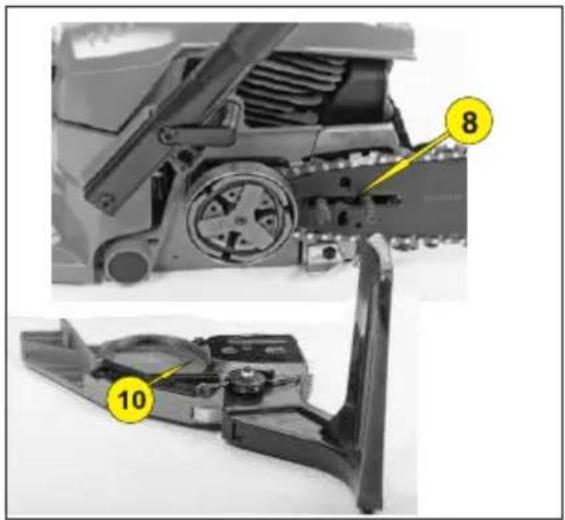

(8) Szczelina
(9) Śruba regulująca napreżenie Rys.F4
(10) Oślona łańcucha

UWAGA

Uważać na właściwy kierunek obrotów łańcucha. (Rys F3)

Patrz strzałka kierunku na łańcuchu.

(

1. Dopasować osłone łańcucha do zespołu zasilającego i dokręcić nakrętki palcami.

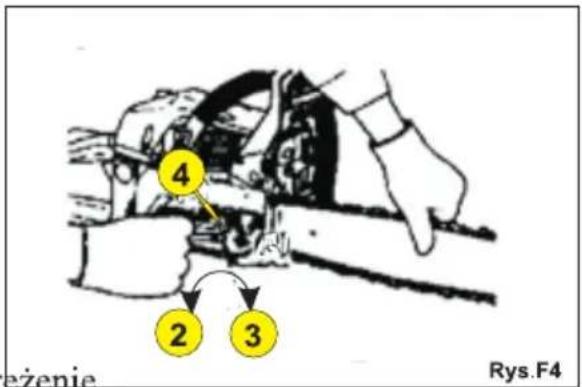

2. Trzymając wierzchołek prowadnicy w górze, wyregulować naprężenie łańcucha przez obracanie śruby regulującej naprężenie (4) dopóki paski nie dotkną dolnej części szyny prowadnicy. (Rys F4)
3. Dokręcić śruby dokładnie z wierzchołkiem skierowanym ku górze (12\~15 Nm). Następnie sprawdzić, czy łańcuch lekko się obraca oraz czy jest właściwie naprężony, przez obracanie go ręką. Jeśli to konieczne, ponownie wyregulować przy poluzowanej osłonie łańcucha.
4. Dokręcić śrubę regulującą naprężenie.

(2) Luzowanie

(3) Dokręcanie

(4) Śruba regulująca napreżenie

UWAGA

Nowy łańcuch będzie się wydłużał na początku użytkowania. Należy często sprawdzać i regulowaćnapreżenie, ponieważ luźny łańcuch może łatwo wypaść z szyny lub szybko się zużyć i uszkodzić prowadnicę.

eżenie 4 2 3 Rys.F4

MIESZANKAPALIWOWA

Dobrze wymieszać przefiltrowaną benzynę bezołowiiową 95 z dobrej jakości olejem silnikowym - syntetycznym lub półsyntetycznym przeznaczonym dla silników 2-suwowych chłodzonych powietrzem i napełnić zbiornik paliwa.

UWAGA

Większość problemów z silnikiem jest spowodowanych, bezpośrednio lub pośrednio, przez paliwo używane w urządzeniu.

UWAGA

Zabronione jest stosowanie oleju typu Mixol i jego pochodnych oraz oleju do silników 4-suwowych.

Zalecana proporcja mieszanki:

Warunki	Benzyna : Olej
Do 10 godzin użytkowania	25:1
Po 10 godzinach użytkowania	40:1

Tabela mieszania 40:1

Ilość benzyny w litrach	1	2	3	4	5
Ilość oleju w ml	25	50	75	100	125

ZABRONIONE JEST STOSOWANIE INNYCH PROPORCJI MIESZANKI POD GROŻBĄ UTRATY GWARANCJI.

OSTRZEŻENIE

Trzymać otwarty ogień z dala od obszaru, gdzie paliwo jest przelewane lub przechowywane. Paliwo należy mieszać i przechowywać tylko w dozwolonych pojemnikach na benzynę (nie dłużej niż 1 miesiąc)

OLEJ DO SMAROWANIA LAŃCUCHA

Do smarowania łańcucha najlepiej stosować olej SAE 10 W30 lub specjalny olej do smarowania łańcucha.

UWAGA

Nie używać zużytego lub regenerowanego oleju, ponieważ to może spowodować uszkodzenie pompy oleju.

OBSŁUGASILNIKA

WŁĄCZANIE SILNIKA

1. Napełnić zbiorniki paliwa i oleju do łańcucha oraz dokręcić mocno nakrętki. (Rys F7)

(1) Olej łańcucha
(2) Paliwo

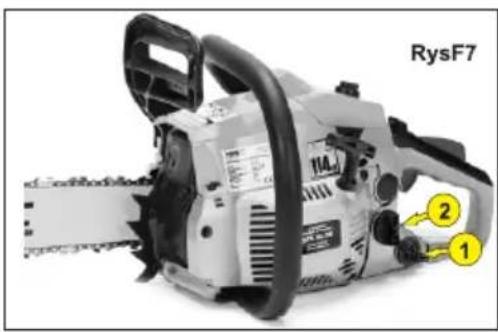

1. Ustawić włącznik zapłonu(3) w pozycji „I” lub Start. (Rys 8)
   (3) Włącznik zapłonu

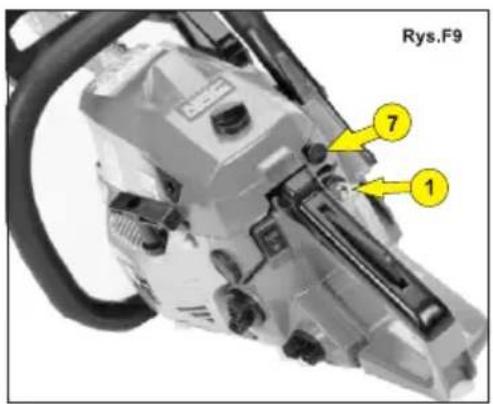

1. Wyciągnąć gałkę ssania (Rys F9 pkt 7) A następnie trzykrotnie odpompować Rys.F9 ptk1). Gałka ta może być również w pozycji pół-ssania. Jest to uzależnione od temperatury silnika i otoczenia.

(7) Gałka ssania

Gałka ta nie powraca samoistnie- po odpaleniu silnika należy ją wcisnąć. Silnik, który wcześniej pracował i jest jeszcze ciepły należy odpalać z gałką w pozycji wyłączo

Rys.F9 ⑦ ①

3) Dźwignia przepustnicy

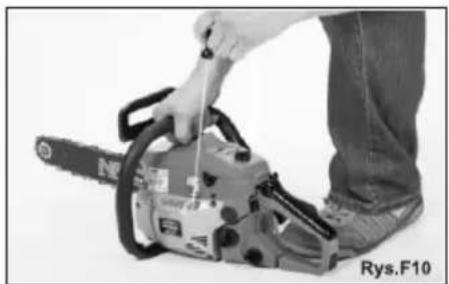

1. Trzymając urządzenie bezpiecznie na ziemi, mocno pociągnąć linkę rozruchową. (Rys F10)

OSTRZEŻENIE

NIE włączać silnika, gdy pilarka łańcuchowa jest trzymana w ręce. Łańcuch piły może dotknąć ciała, co jest bardzo niebezpieczne.

1. Gdy silnik po raz pierwszy odpali, wcisnąć gałkę ssania do połowy i pociągnąć rozrusznik jeszcze raz, aby odpalić silnik.

2. Pozwolić silnikowi rozgrzać się przy dźwigni przepustnicy lekko wciśniętej.

Jeśli silnik się nie uruchamia pomimo kilku prób może to oznaczać, że świeca zapłonowa jest zalana. Należy wówczas wykręcić świecę zapłonową, wytrzeć ją i wysuszyć, a następnie szarpiąc kilka razy linkę rozrusznika (bez świecy zapłonowej),

„przewietrzyć”, osuszyć cylinder z nadmiaru paliwa.

OSTRZEŻENIE

Trzymać się z daleka od łańcucha piły, ponieważ po odpaleniu silnika zacznie się obracać.

Rys.F11 1

SPRAWDZANIE ZAPASU OLEJU

Po odpaleniu silnika, włączyć łańcuch na średnią prędkość i sprawdzić, czy łańcucha pryska olejem, jak to pokazano na rysunku. (Rys F11). Jest to wymagane do prawidłowej pracy pilarki.

(1) Olej łańcucha

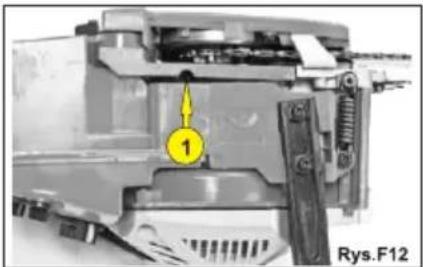

Przepływ oleju łańcucha może być regulowany przez włożenie śrubokrętu w dolną szczelinę po stronie sprzęgła. Wyregulować zgodnie z warunkami pracy. (Rys F12)

(1) Regulator

1 Rys.F12

UWAGA

Zbiornik oleju (przy prawidłowo wyregulowanym smarowaniu) powinien się prawie całkowicie opróżnić do czasu, gdy paliwo zostanie zużyte. Należy upewnić się, że zbiornik oleju został uzupełniony przy każdorazowym uzupełnianiu paliwa.

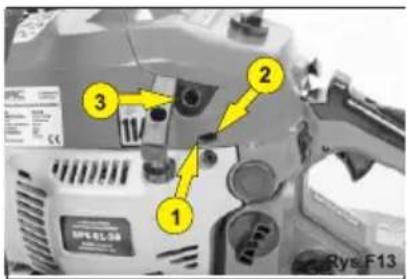

REGULACJA GAŻNIKA (Rys F13)

Gaźnik urządzenia został wyregulowany fabrycznie, ale może wymagać precyzyjnej regulacji z powodu zmiany warunków działania. Przed regulacją gaźnika należy upewnić się, są dostępne czyste filtry powietrza/paliwa i świeże, właściwie wymieszane paliwo. Wykonując regulację należy wykonać następujące działania:

1 2 3 Rys F13

UWAGA

Upewnić się, że regulacja gaźnika jest wykonywana przy założonej prowadnicy.

1. Zatrzymać silnik i przykręcić wskaźniki H i L do momentu zatrzymania. Nigdy nie robić tego na siłę. Następnie ustawić je z powrotem na początkową liczbę obrotów, jak niżej.

Wskaźnik H: 1 3/8

Wskaźnik L: 1 1/4

1. Włączyć silnik i pozwolić mu na rozgrzanie się przy przepustnicy włączonej do połowy.

2. Przekręcić wskaźnik L powoli zgodnie z ruchem wskazówek zegara, aby znaleźć ustawienie, w którym prędkość jałowa jest maksymalna, następnie przestawić wskaźnik w tył o ćwierć (1/4) obrotu w kierunku przeciwnym do ruchu wskazówek zegara.

3. Przekręcić śrubę regulacji biegu jałowego (T) w kierunku przeciwnym do ruchu wskazówek zegara do momentu, w którym łańcuch nie będzie się obracał. Jeśli prędkość jałowa jest zbyt wolna, przekręcić śrubę w kierunku zgodnym z ruchem wskazówek zegara.

4. Wykonać cięcie kontrolne i wyregulować wskaźnik H tak, aby uzyskać najlepszą moc cięcia, nie maksymalną prędkość.

(1)Wskaźnik L
(2)Wskaźnik H
(3)Śruba regulacji prędkości jałowej

HAMULECŁAŃCUCHA

Urządzenie jest wyposażone w automatyczny hamulec, który zatrzymuje obroty łańcucha piły przy wystąpieniu odkoczenia w czasie cięcia piłą. Hamulec jest automatycznie włączany przez siłę bezwładności, która działa na masę umieszczoną w środku przedniej osłony. Ten hamulec może też być włączany ręcznie, gdy przednia osłona jest skierowana w dół w stronę prowadnicy. (Rys F14)

a b Rys.F14

Aby zwolnić hamulec, podnieść przednią osłonę w kierunku przedniego uchwytu do momentu usłyszenia kliknięcia.

UWAGA

Należy codziennie sprawdzać działanie hamulca.

Jak sprawdzić działanie hamulca

(1) Wyłączyć silnik.

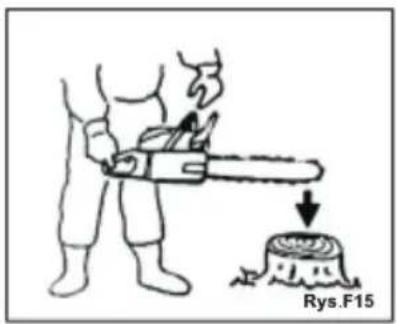

(2) Trzymając piłę poziomo, zdjąć rękę z przedniego uchwytu, uderzyć czubkiem prowadnicy o pień lub kawałek drewna oraz potwierdzić działanie hamulca. Poziom działania różni się w zależności od wielkości prowadnicy. (Rys F15) W przypadku, gdy hamulec nie działa, zwrócić się do naszego dystrybutora z prośbą o przegląd i naprawę. Silnik. Jeśli obraca się z dużą prędkością z włączonym hamulcem,

Rys.F15

sprzęgło rozgrzewa się, co powoduje problemy. Kiedy hamulec zostanie użyty w czasie działania silnika, natychmiast zdjąć palce z dźwigni przepustnicy i trzymać silnik na biegu jałowym.

ZATRZYMANIE SILNIKA

UWAGA

Przed zatrzymaniem silnika, trzymać silnik na biegu jałowym przez 1-2 minuty.

1. Zwolnić dźwignię przepustnicy, aby silnik mógł pracować na biegu jałowym przez kilka minut.

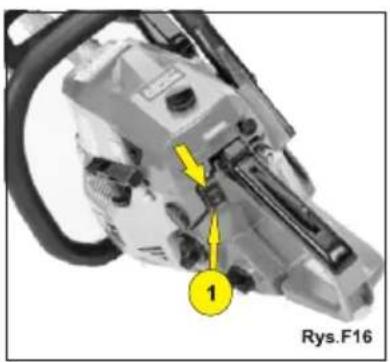

2. Przestawić przełącznik na pozycję „O” (STOP). (Rys F16)

(1) Przełącznik

- Przed przystąpieniem do pracy, przeczytać rozdział „Bezpieczna obsługa”. Zaleca się najpierw poćwiczyć cięcie na łatwych kłodach. To także pomoże przyzwyczaić się do urządzenia.

- Zawsze należy przestrzegać przepisów bezpieczeństwa. Pilarka łańcuchowa może być używana tylko do cięcia drewna. Zabronione jest cięcie innych materiałów. Wibracje i odskoczenie różnią się w zależności od materiałów i to spowodowałoby naruszenie wymagań przepisów bezpieczeństwa. Nie używać piły łańcuchowej jako dźwigni do podnoszenia. przesuwania lub dzielenia przedmiotów. Nie blokować jej o nieruchomozy stojak. Zabronione jest używanie narzędzi lub urządzeń nie zalecanych przez producenta.

• Zabronione jest używanie narzędzi lub urządzeń nie zalecanych przez producenta.
• Nie jest konieczne przykładanie dużej siły w celu wykonania cięcia.
• Należy zastosować tylko lekki nacisk, gdy silnik działa przy pełnej przepustnicy
• Gdy pilarka utknie w ciętym materiale, nie starać się wyciągać jej na siłę, ale użyć klina lub dźwigni do rozwarcia drewna.

OCHRONA PRZED ODSKOCZENIEM (Rys F17)

- Pilarka jest wyposażona w hamulec łańcucha, który zatrzyma łańcuch w przypadku

odskoczenia, jeśli jest właściwie używany. Należy sprawdzić działanie hamulca łańcucha przed każdym użyciem przez włączenie piły przy pełnej przepustnicy przez 1-2 sekundy i przesunięcie przedniej osłony dłoni do przodu. Łańcuch powinien zatrzymać się natychmiast gdy silnik pracuje z pełną prędkością. Jeśli łańcuch zbyt wolno się zatrzymuje, lub nie zatrzymuje się, wymienić taśmę hamulca i bęben sprzęgła przed użyciem.

- Niezwykle ważne jest, aby hamulec był sprawdzany pod względem właściwego działania przed każdym użyciem oraz aby łańcuch był ostry w celu utrzymania właściwego poziomu ochrony przed odskoczeniem piły. Usunięcie urządzeń ochronnych. Niewłaściwa konserwacja, lub wymienienie prowadnicy lub łańcucha na niewłaściwy

Rys.F17

odpowiednik może zwiększyć ryzyko lub spowodować poważne uszkodzenia ciała z powodu odkoczenia.

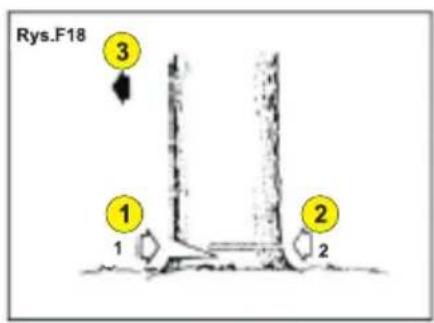

ŚCINANIE DRZEWA (Rys F18)

1. Określić kierunek cięcia, biorąc pod uwagę wiatr, nachylenie drzewa, umiejscowienie ciężkich gałęzi, łatwość pracy po ścięciu i inne czynniki.

2. Oczyszczając obszar dookoła drzewa zorganizować dobrą drogę ucieczki.

3. Wykonać nacięcie do jednej trzeciej głębokości drzewa po stronie spadania.

4 Wykonać przecięcie po przeciwnej stronie nacięcia, na poziomie trochę wyższym niż nacięcie.

Rys.F18 3 1 1 2 2

OSTRZEŻENIE

Ścinając drzewo należy ostrzec innych pracowników o niebezpieczeństwie.

(1) Nacięcie
(2) Przecięcie
(3) Kierunek spadania drzewa

KONSERWACJA

OSTRZEŻENIE

Przed czyszczeniem, przeglądem lub naprawą urządzenia upewnić się, że silnik jest wyłączony i zimny. Odłączyć świecę zapłonową, aby zapobiec przypadkowemu włączeniu.

CZYSZCZENIE PO KAŻDYM UŻYCIU

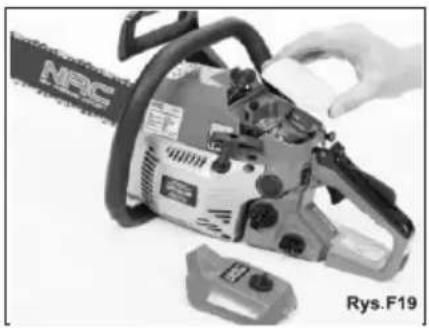

1. Filtr powietrza

Trociny na powierzchni filtra mogą być usunięte przez uderzenie krawędzią filtra o twardą powierzchnię. Skompresowane powietrze powinno być stosowane od strony wewnętrznej. (Rys F19)

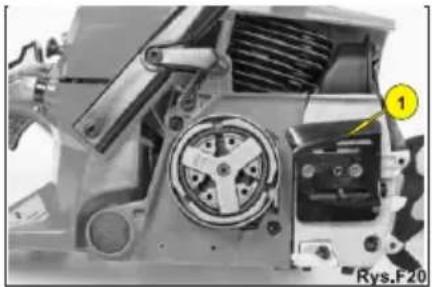

Rozmontować prowadnicę i sprawdzić, czy otwór oleju nie jest zapchany. (Rys F20)

Gdy prowadnica jest rozmontowana, usunąć trociny ze złobka prowadnicy i otworu oleju. (Rys F21) Nasmarować czubek zębatki z otworu podawania na wierzchołku prowadnicy. (Rys F22)

1 Rys.F21

(1) Otwór oleju
(2) Otwór smaru
(3) Zębatka

2 3 Rys.F22

4. Inne

Sprawdzić wycieki paliwa, luźne połączenia i uszkodzenia głównych części, zwłaszcza uchwytów oraz zamontowanie prowadnicy. Jeśli zostaną stwierdzone jakieś defekty, upewnić się, że zostaną naprawione przed ponownym włączeniem piły.

Rozcinanie na klody i okrzesywanie

OSTRZEŻENIE

• Zawsze zapewnić sobie dobre podparcie stóp. Nie stawać na kłodach drzew.
• Uważać na rolowanie się ciętej kłody. Zwłaszcza pracując na stoku, należy stanąć po górnej stronie kłody.
• Przestrzegać instrukcji zawartych w rozdziale „Bezpieczna obsługa”, aby uniknąć odskoczenia piły.

Przed rozpoczęciem pracy sprawdzić kierunek siły gnącej wewnątrz ciętej klody. Zawsze zakończyć cięcie po przeciwnej stronie kierunku gięcia, aby zapobiec utknięciu prowadnicy w rzazie.

Drzewo leżące na ziemi (Rys F20)

Przeciąć w dół do połowy, następnie obrócić kłodę i przeciąć z drugiej strony.

Rys.F20

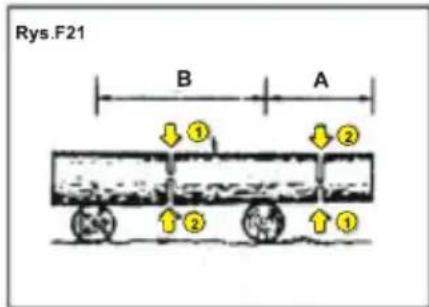

Drzewo umieszczone nad ziemią (Rys F21)

W obszarze A, przeciąć od dołu do góry do jednej trzeciej głębokości i zakończyć tnąc z góry w dół. W obszarze B, przeciąć od góry do dołu do jednej trzeciej głębokości i zakończyć tnąc z dołu do góry.

Rys.F21 B A ↓ ① ↓ ② ↑ ② ↑ ①

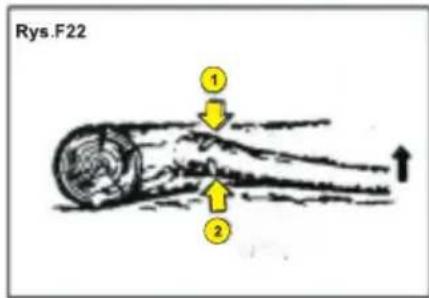

Odcinanie gałęzi ściętego drzewa (Rys F22)

Najpierw sprawdzić, w którą stronę gałąź jest wygięta. Następnie wykonać pierwsze cięcie od strony zgięcia i zakończyć tnąc od drugiej strony.

Rys.F22 ① ②

OSTRZEŻENIE

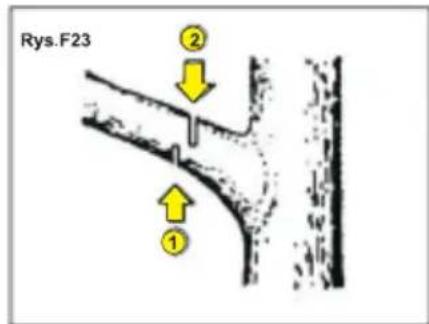

Uważać na sprężynowanie odcinanej gałęzi. Okrzesywanie stojącego drzewa (Rys F23)

Przeciąć z dołu do góry. Zakończyć tnąc z góry do dołu.

Rys.F23 ② ①

OSTRZEŻENIE

• Nie używać piły na niestabilnym podłożu lub na drabinie.
• Nie wyciągać ramion.
• Nie ciąć ponad wysokością ramienia.
• Zawsze trzymać piłę obiema rękoma.

KONSERWACJAŁAŃCUCHA

OSTRZEŻENIE

Ostrza powinny być zawsze ostre, co jest ważne dla gładkiego i bezpiecznego działania.

Ostrza wymagają ostrzenia, gdy:

• Trociny mają postać pyłu.
  • Cięcie wymaga dodatkowej siły.
• Ślad cięcia nie jest prosty.
• Wibracje zwiększają się.
  • Zwiększa się pobór paliwa.

Ostrzenie łańcucha

OSTRZEŻENIE

Należy założyć rękawice ochronne.

• Przed piłowaniem:
• Upewnić się, że łańcuch jest trzymany w bezpiecznej pozycji.
• Upewnić się, że silnik jest wyłączony.
• Użyć okrągłego pilnika o wielkości odpowiedniej dla łańcucha.
• Typłańcucha: 21VB
  • Wielkość pilnika: 3/16 cali (4,76 mm)

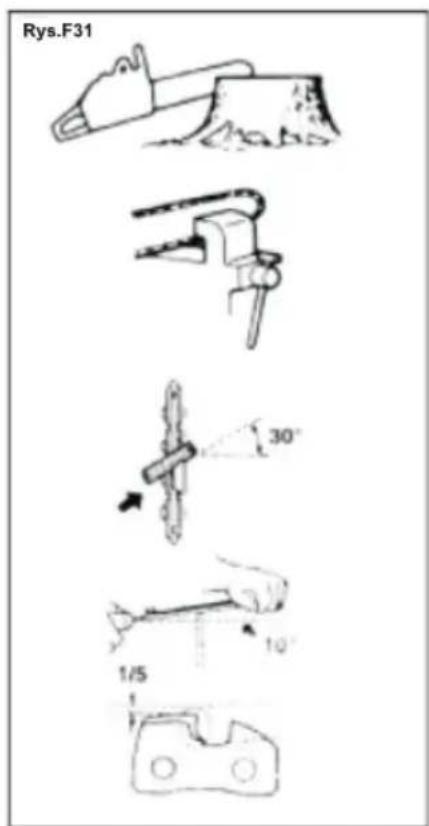

  Umieścić pilnik na ostrzu i pchnąć prosto do przodu. Utrzymywać pozycję pilnika jak na rysunku. (Rys F31)

Po ustawieniu każdego ostrza, sprawdzić głębokość i przypiłować je na odpowiedni poziom, jak na rysunku. (Rys F32)

OSTRZEŻENIE

Upewnić się, że przednia krawędź została zaokrąglona, aby zmniejszyć ryzyko odkoczenia lub zerwania paska łączącego.

(1) Odpowiednia kontrola
(2) Zaokrąglanie ramienia
(3) Standardowa głębokość
Upewnić się, że każde ostrze ma taką samą długość i kąty

Rys.F31 30° 1/5 10°

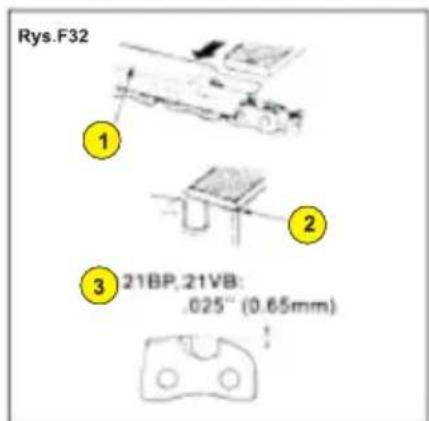

Rys.F32 1 2 3 21BP,21VB: .025" (0.65mm)

Rys.F33 4 30° 5 6 60° 7

OKRESOWE PRZEGLĄDY

1. Žebra cylindra

Zatkanie trocinami żeber cylindra powoduje przegrzewanie się silnika. Okresowo sprawdzać i czyścić żebra cylindra po usunięciu filtru powietrza i osłony cylindra.

Montując osłonę cylindra upewnić się, że przewody przełącznika i pierścienie są umieszczone na właściwym miejscu. (Rys F28)

UWAGA

Upewnić się, że zablokowano otwór wlotu powietrza.

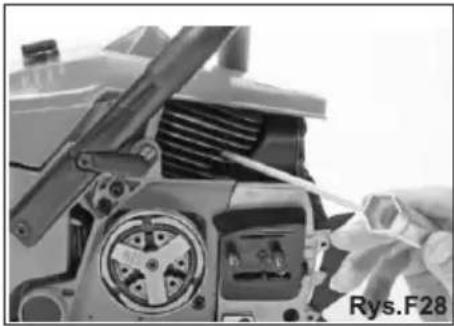

2. Swieca zapłonowa (Rys F29)

Świece zapłonową należy wymieniać (na identyczna lub jej odpowiednik) na początku każdego sezonu lub co 40-50 godzinach użytkowania .Oryginalna świeca zapłonowa to Torch .BM6A Jest możliwości zastosowania zamiennika BPM7A-NGK lub Champion CJ7Y lub T10

Przerwa po między elektrodami należy ustawić na 0,5 mm za

pomocą szczelinomieża listkowego. W razie jakichkolwiek problemów podczas wymiany lub doboru świecy skontaktuj się Centrum Serwisowym NAC

Sprawdzić pęknięcia i nadmierne zużycie mające wpływ na napęd łańcucha. Jeśli zostanie stwierdzone zużycie, wymienić na nową. Nigdy nie zakładać

nowego łańcucha na zużytą zębatkę, lub zużytego łańcucha na nową zębatkę.

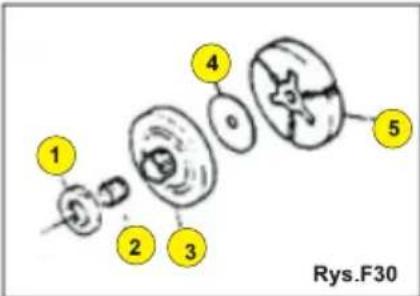

(1) Zębatka
(2) Łożysko igłowe
(3) Bęben sprzęgła
(4) Przekładka
(5) Klocek cierny sprzęgła

1 2 3 4 0 5 Rys.F30

4. Filtr paliwa

Rozmontować filtr i umyć benzyną, lub w razie potrzeby wymienić na nowy.

5. Filtr powietrza (w zależności od rodzaju)

Rozmontować filtr i umyć benzyną, (Rys. A) lub delikatnie wytrzepać.

Rys.A

6. Przedni i tylny tłumik drgań

Wymienić, jeśli przyczepiona część jest odklejona lub stwierdzone zostanie pęknięcie na części gumowej.

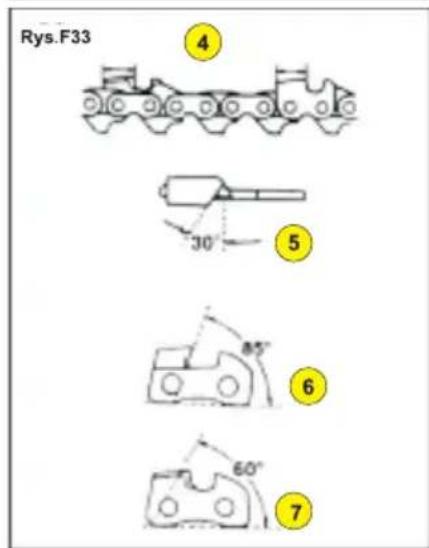

(4) Długość ostrza
(5) Kąt piłowania
(6) Kąt płytki bocznej
(7) Kąt cięcia wypustu górnego

Konserwacja prowadnicy

• Od czasu do czasu odwracać prowadnicę, aby uniknąć częściowego zużycia.
• Szyna prowadnicy powinna zawsze mieć prostokątny kształt. Sprawdzać zużycie szyny prowadnicy. Przyłożyć linijkę do prowadnicy na zewnątrz ostrza. Jeśli zostanie stwierdzony odstęp pomiędzy nimi, szyna jest dobra. W przeciwnym wypadku szyna jest zużyta. Taka prowadnica wymaga naprawy lub wymiany. (Rys F34)

(1) Linijka
(2) Odstep
(3) Brak odstępu
(4) Przechylenie łańcucha

TRANSPORT

Zawsze należy przenosić piłę przy wyłączonym silniku, prowadnicy przykrytej osłoną oraz tłumikiem trzymanym z dala od ciała.

Rys.F34 1 2 3 4

KONSERWACJA I CZYSZCZENIE

• Aby zachować produkt we właściwym stanie technicznym, należy regularnie wykonywać działania konserwacyjne i kontrolne opisane w instrukcji obsługi.
• Zawsze należy upewnić się, że silnik został wyłączony przed wykonaniem procedur konserwacyjnych lub kontrolnych.

PRZECHOWYWANIE

Pilarkę należy przechowywać w bezpiecznym miejscu.

Jeżeli pilarka nie jest użytkowana, należy przechowywać ją czystą, na płaskiej i suchej powierzchni oraz w miejscu niedostępnym dla dzieci.

KASACJA

Każde urządzenie ma określony czas technicznego życia. Po tym okresie urządzenie nie nadaje się do dalszej eksploatacji. W ów czas należy zdemontować urządzenie oddzielając części z tworzywa sztucznego od części metalowych i przekazać je do właściwych punktów skupu lub powierzyć wykonanie tej operacji punktowi serwisowemu.

RYZYKO RESZTKOWE

Pomimo tego, że producent urządzenia ponosi odpowiedzialność za jego konstrukcję eliminującą niebezpieczeństwo, pewne elementy ryzyka podczas pracy są nie do uniknięcia. Ryzyko resztkowe wynika z błędnego zachowania obsługującego urządzenie

Największe niebezpieczeństwo występuje przy wykonywaniu następujących zabronionych czynności:

• użytkowania urządzenia przez dzieci
• używania urządzenia do innych celów, niż opisane w instrukcji obsługi pracy, gdy inne osoby, a w szczególności dzieci lub zwierzęta znajdują się w pobliżu
• używanie urządzenia przez osoby nie zapoznane z instrukcją obsługi
• używanie urządzenia bez właściwej, zabezpieczającej obsługującego odzieży i obuwia chroniącego stopy
• używanie urządzenia z uszkodzonymi osłonami lub obudową, oraz bez właściwie zamontowanych urządzeń zabezpieczających.

OCENARYZYKARESZTKOWEGO

Przy przestrzeganiu zaleceń podanych w instrukcji obsługi zagrożenie resztkowe przy użytkowaniu kosiarki może być wyeliminowane Istnieje ryzyko w przypadku nie dostosowania się do powyższych zaleceń.

TABELA PRZEGLĄDÓW

Należy pamiętać, że poniższe okresy konserwacji dotyczą tylko normalnych warunków działania. Jeśli dzienny czas pracy jest dłuższy niż normalny lub warunki cięcia są trudne (bardzo zapylone otoczenie, drewno bogate w żywicę, drewno tropikalne, itp.), należy		Przed rozpoczęciem pracy	Po zakończeniu pracy lub codziennie	Po każdorazowym dolaniu paliwa	Raz w tygodniu	Raz w miesiącu	W przypadku uszkodzenia	W razie potrzeby
Całe urządzenie	Kontrola wzrokowa (stan, wycieki)	V		V
	Czyszczenie		V
Przełącznik przepustnicy, blokada przepustnicy i przełącznik kombinacji	Testowanie działania	V		V
Hamulec łańcucha	Testowanie działania	V		V
	Czyszczenie		V					V
Filtr paliwa w zbiomiku paliwa	Kontrola					V
	Czyszczenie, wymiana filtra						V
Zbiomik paliwa	Czyszczenie					V
Zbiornik oleju łańcucha	Czyszczenie					V
Smarowanie łańcucha	Sprawdzenie	V
Łańcuch piły	Kontrola, także sprawdzenie ostrości	V						V
	Sprawdzenie napreżenia łańcucha	V						V
	Ostrzenie							V
Prowadnica	Sprawdzenie (zużycie i uszkodzenia)	V
	Czyszczenie i odwrócenie				V			V
	Wymiana						V	V
Zębatka łańcucha	Kontrola				V
Filtr powietrza	Kontrola	V						V
	Wymiana						V
Żebra cylindra	Czyszczenie					V
Gaźnik	Sprawdzenie regulacji biegu jałowego – łańcuch nie może się obracać	V						V
	Regulacja prędkości na biegu jałowym							V
Świeca zapłonowa	Regulacja przerwy międzyelektrodowej							V
Wszystkie dostępne śruby i nakrętki (poza śrubami do regulacji)	Dokręcenie							V
Chwytacz łańcucha	Sprawdzenie (lub wymiana)	V		V				V

ROZWIĄZYWANIE PROBLEMÓW

Przykład 1: Trudności w zapalaniu zimnego silnika

Sprawdzić czy jest mieszanka paliwowa w zbiorniku i/lub przełącznik zapłonu został włączony, filtr powietrza czysty	Napełnić mieszanką paliwową i/lub włączyć przełącznik, wyczyścić lub wymienić filtr
Sprawdzić czy świeca zapłonowa nie jest zalana mieszanką paliwową	Odkręcić i wyczyścić świecę zapłonową i ponownie odpalić
Sprawdzić czy jest iskra na świecy zapłonowej	Wymienić na nową świecę zapłonową
Sprawdzić czy jest załączone ssanie, włącznik itp.	Patrz dział - Włączanie silnika

Przykład 2: Sprzęt gaśnie i trudno jest go ponownie odpalić

Sprawdzić czy mieszanka paliwowa się nie wyczerpało i/lub gaźnik nie jest zapchany	Napełnić bak i wyczyścić gaźnik
Sprawdzić czy przełącznik zapłonu nie został wyłączony i/lub zbyt dużo węgla nie zebrało się na świecy zapłonowej	Włączyć przełącznik i wyczyścić węgiel zebrany na świecy zapłonowej
Sprawdzić czy ssanie jest wyłączone	Wyłączyć ssanie
Sprawdzić filtr powietrza	Wyczyścić lub wymienić

Przykład 3: Mała prędkość przyspieszania silnika i słaba moc cięcia

Chłodnica cylindra jest zapchana izbyt dużo węgla zebrało się w górnej części cylindra	Czyszczenie
Sprawdzić czy obieg oleju i/lub filtr powietrza nie jest zapchany	Mycie
Sprawdzić napięcie i/lub ostrość łańcucha	Wyregulować i/lub naostrzyć
Sprawdzić czystość filtra powietrza	Wyczyścić lub wymienić

Przykład 4: Bieg jałowy nie jest stabilny

Sprawdzić, czy szpilka paliwowa jest przykręcona zbyt mocno i/lub śruba zatrzymująca nie jest niewłaściwie wyregulowana	Wyregulować
Sprawdzić, czy szpilka paliwowa jest rozkręcona zbyt mocno i/lub olej nie jest zbyt gęsty	Wyregulować
Woda lub brud w systemie paliwowym	Wymienić paliwo i oczyścić gaźnik

Jeśli urządzenie wymaga dalszych działań konserwacyjnych, należy skontaktować się z Serwisem Centralnym firmy NAC.

Deklaracja zgodności WE, nr 2014/184

Producent:

nazwa:

NAC Sp. z o.o.

adres:

Al. Krakowska 39, 05-090 Raszyn, Polska

z pełną odpowiedzialnością deklaruje, że maszyna:

nazwa: Pilarka spalinowa

model: YD-KW05-38

numer seryjny: 000 000 001 - 100 000 000

zmierzony maksymalny poziom mocy akustycznej L_WA wynosi 111 dB(A), gwarantowany poziom mocy akustycznej L_WA wynosi 111 dB(A),

spełnia zasadnicze wymagania:

• dyrektywy maszynowej MD 2006/42/EC,
- dyrektywy dotyczącej kompatybilności EMC 2004/108/EC,
- dyrektywy dotyczącej hałasu NEE 2000/14/EC załącznik V oraz 2005/88/EC,

spełnia wymagania następujących norm zharmonizowanych:

- EN ISO 11681-1:2011 Maszyny dla leśnictwa - Wymagania bezpieczeństwa i badanie pilarek łańcuchowych przenośnych - Część 1: Pilarki łańcuchowe do prac leśnych,

- EN ISO 14982:2009 Maszyny rolnicze i leśne - Kompatybilność elektromagnetyczna - Metody badania i kryteria przyjęcia,

oraz spełnia wymagania:

Procedury oceny zgodności zrealizowano przy udziale jednostki notyfikowanej:

nazwa:	INTERTEK Deutschland GmbH
adres:	Stangenstrasse 1, 70771 Leinfelden-Echterdingen, Deutschland
numer identyfikacyjny:	0905
numer raportu z badania:	11SHW2406-02

Deklaracja ta odnosi się wyłącznie do maszyny w stanie, w jakim została wprowadzona do obrotu i nie obejmuje części składowych dodanych przez użytkownika końcowego lub przeprowadzonych przez niego późniejszych działań.

Dokumentacja techniczna znajduje się w siedzibie firmy NAC sp. z o.o., a osobą upoważnioną do jej dysponowaniem jest Piotr Gajos.

Gdynia, 4 czerwca 2014

miejsce, data

podpis

Piotr Gajos, Inżynier ds. oceny zgodności produktów imię, nazwiska, funkcja

Zdjęcia i opisy powyższej instrukcji są własnością firmy NAC. Zgodnie z Dz. U. 94 Nr 24 poz. 83, sprost: Dz. U. 94 Nr 43 poz. 170, kopiowanie, przetwarzanie i rozpowszechnianie tych materiałów w całości lub w części bez zgody firmy NAC jest zabronione i stanowi naruszenie praw autorskich.

Drogi Kliencie. W przypadku problemu, jeśli nie znajdziesz jego rozwiązania w Instrukcji Obsługi, zanim podejmiesz kroki reklamacyjne, skontaktuj się z Centralnym Serwisem pod numerem telefonu

801 044 450

lub emailem

[e-mail]

pozwoli to zaoszczędzić wiele Twojego cennego czasu i niepotrzebnego stresu.

Niniejsza instrukcja pilarki spalinowej nie wskazuje cech nabytego przez Państwa urządzenia w zakresie, w jakim nie mają one bezpośrednio na sposób korzystania z niego ,którego dotyczy instrukcja ,a tym samym szczegółowe dane techniczne wskazane w instrukcji mogą ulec zmianie za co firma NAC nie ponosi odpowiedzialności.
