INSTRUKCJA OBSŁUGI YT9313 NAC

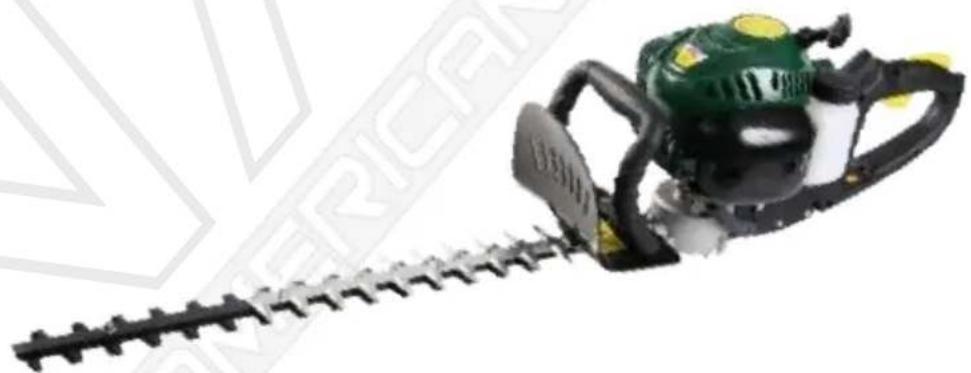

Nożyce spalinowe do żywopłotu

Model YT9313
Mieszanka paliwowa 1:40	(na każde 100 ml oleju do silników dwusuwowych 4 L benzyny )
Maksymalna moc silnika 0,9 KM/ 0, 65 kW
Pojemność skokowa silnika	22cm ^3
Pojemność zbiornika paliwa 0.65L
Obroty bez obciążenia 3000 obr./min.
Maksymalna liczba obrotów 8500 obr./min.
Długość ostrza tnącego 60 cm
Odstęp między zębami 1,5 cm
Gwarantowany poziom mocy akustycznej LWA 106 dB (A)
Waga 5,6 kg
Rok produkcji	2012

UWAGA! Urządzenie przeznaczone do obsługi terenów przydomowych. Używanie urządzenia do celów profesjonalnych, półprofesjonalnych lub zarobkowych powoduje unieważnienie gwarancji.

Uwaga! Przed przystąpieniem do montażu lub obsługi należy zapoznać się z niniejszą Instrukcją Obsługi.

Centrala

Al. Krakowska 39, 05-090 Raszyn

tel. [phone], fax [phone]

www.nac.com.pl [e-mail]

Tekst oznaczony tym znakiem jest szczególnie ważny dla zachowania bezpieczeństwa użytkowania maszyny. W przypadku niezrozumienia instrukcji, bądź jej części, należy skontaktować się ze sprzedawcą wyrobu lub importerem w celu wyjaśnienia wątpliwości.

Spis treści

Dane Techniczne ....1

Spis treści 2

Piktogramy i oznaczenia sterownicze ......2

Tabliczka znamionowa....2

Wprowadzenie....3

Zastosowanie urządzenia....3

Instrukcje w zakresie bezpieczeństwa....3

Zalecenie dotyczące bezpieczeństwa .....4

Sprzęt i ubranie robocze....4

Ostrzeżenie dotyczące postępowania z paliwem.....5

Środki bezpieczeństwa dotyczące odrzutu......5

Przygotowanie do pracy ......6

Mieszanka paliwowa 7

Obsługa silnika....8

Zatrzymanie silnika 9

Ciecie....9

Konserwacja 9

Okresowe przeglądy....10

Konserwacja ostrza....11

Transport....11

Konserwacja i czyszczenie....11

Przechowywanie....11

Kasacja 11

Ryzyko resztkowe 12

Ocena ryzyka resztkowego....12

Tabela przeglądów....13

Rozwiązywanie problemów ....14

Deklaracje zgodności ....16

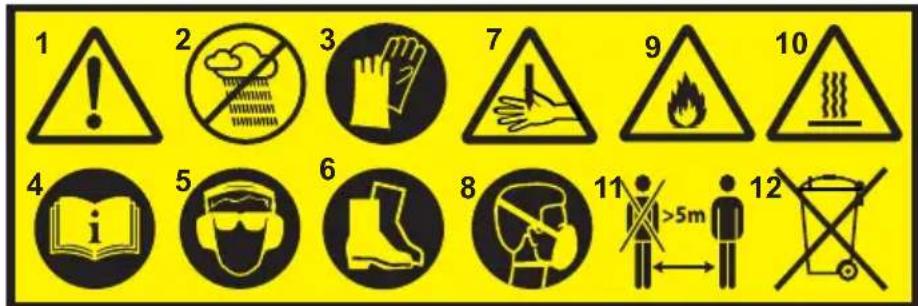

Piktogramy ostrzegawcze i oznaczenia sterownicze

Piktogramy ostrzegawcze znajdują się na obudowie urządzenia.

1 2 3 7 9 10 4 5 6 8 11 >5m 12

LWA 106 dB

1. Uwaga! Niebezpieczeństwo
2. Nie używać podczas opadów deszczów
3. Należy stosować rękawice ochronne
4. Czytaj instrukcję obsługi
5. Należy stosować okulary i nauszniki ochronne.
6. Należy stosować buty ochronne

7. Możliwość skaleczenia

8. Uwaga! Toksyczne spaliny

9. Uwaga! Material łatwopalny
10. Uwaga! Nagrzewające się elementy
11. Zachować bezpieczną odległość
12. Nie wrzucać do śmietnika wraz z normalnymi odpadami komunalnymi. Zużyte urządzenie należy odpowiednio zutylizować.

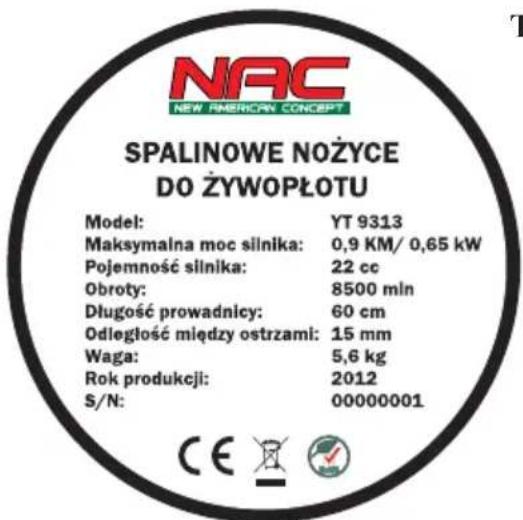

Tabliczka znamionowa

NAC NEW AMERICAN CONCEPT SPALINOWE NOŻYCE DO ŻYWOPŁOTU Model: YT 9313 Maksymalna moc silnika: 0,9 KM/ 0,65 kW Pojemność silnika: 22 cc Obroty: 8500 mln Długość prowadnicy: 60 cm Odległość między ostrzami: 15 mm Waga: 5,6 kg Rok produkcji: 2012 S/N: 00000001

Tabliczka zmianowa jest umieszczona na obudowie urządzenia. Informacje zawarte w tej tabliczce są niezbędne dla ustalenia odpowiednich części zamiennych i czynności obsługowych.

⚠ WPROWADZENIE

Aby uniknąć niewłaściwej obsługi nożyc do żywopłotu prosimy, aby przed pierwszym użyciem zapoznać się z instrukcją obsługi. Zapoznanie się i stosowanie informacji zawartych w tej instrukcji sprawi, że urządzenie będzie użytkowane w sposób bezpieczny zarówno dla użytkownika, jak i samego urządzenia. Należy instrukcję przechowywać przez cały okres użytkowania maszyny, gdyż zawsze może zaistnieć konieczność przypomnienia sobie informacji zawartych w instrukcji, a także należy ją przekazać wraz z urządzeniem w przypadku odsprzedaży maszyny lub zmiany użytkownika.

ZASTOSOWANIE URZĄDZENIA

Urządzenie jest dopuszczone do użycia wyłącznie jako nożyce do cięcia i formowania żywopłotu do użytku domowego zgodnie z opisem i zasadami bezpieczeństwa zawartymi w niniejszej instrukcji użytkowania.

Każde użycie urządzenia niezgodne z opisem zawartym w niniejszej instrukcji jest uznane za niewłaściwe i producent nie odpowiada za uszkodzenia i szkody wynikające z takiego postępowania.

Poprawne użytkowanie urządzenia obejmuje również respektowanie ustanowionych przez producenta warunków pracy, konserwacji, składowania i napraw.

Urządzenie może być używane, naprawiane i konserwowane wyłącznie w Autoryzowanych punktach serwisowych.

Wszelkie zasady bezpiecznego użytkowania, zapobiegania wypadkom i unikania zagrożeń, muszą być przestrzegane.

Jakiekolwiek zmiany w budowie urządzenia wprowadzone przez użytkownika zwalniają producenta z odpowiedzialności za powstałe uszkodzenia czy zranienia.

INSTRUKCJE W ZAKRESIE BEZPIECZEŃSTWA

Zalecenia opisane w niniejszej instrukcji obsługi w ostrzeżeniach i oznaczone symbolem ▲ dotyczą krytycznych punktów, które muszą być wzięte pod uwagę w celu uniknięcia możliwych poważnych uszkodzeń ciała. Z tego powodu należy dokładnie przeczytać wszystkie takie zalecenia i bezwzględnie ich przestrzegać.

Uwagi na temat rodzajów ostrzeżeń w instrukcji

OSTRZEŻENIE

Ta treść wskazuje zalecenia, które muszą być przestrzegane aby zapobiec wypadkom mogącym prowadzić do poważnych uszkodzeń ciała lub śmierci.

WAŻNE

Ta treść wskazuje zalecenia, które muszą być przestrzegane aby zapobiec usterkom mechanicznym, awariom lub uszkodzeniom.

UWAGA

Ta treść oznacza wskazówki lub zalecenia przydatne w czasie używania produktu.

Podczas użytkowania urządzenia należy przestrzegać zasad bezpieczeństwa. Producent nie ponosi odpowiedzialności za szkody wywołane nieodpowiednim bądź niewłaściwym użytkowaniem. Przed ponownym użyciem urządzenia należy sprawdzić czy wszystkie zabezpieczenia działają. Wszystkie części należy poprawnie zmontować. Muszą one spełniać wszelkie warunki wymagane do tego, aby pilarka pracowała w sposób poprawny. Wszelkie uszkodzone zabezpieczenia lub części należy naprawić lub oddać do natychmiastowej wymiany przez uprawnionego do tego pracownika serwisu.

ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA

PRZED WŁĄCZENIEM URZĄDZENIA

Przeczytać dokładnie niniejszą instrukcję obsługi, aby dowiedzieć się, jak należy właściwie obchodzić się z urządzeniem.

Nigdy nie należy używać produktu będąc pod wpływem alkoholu, w okresie zmęczenia lub braku snu, senności w wyniku zażycia lekarstwa, oraz w każdym innym przypadku, gdy istnieje ewentualność, że ocena może być zniekształcona lub operator może nie być w stanie obsługiwać maszyny właściwie i w bezpieczny sposób.

Unikać otwierania pokrywy silnika. Gazy spalinowe zawierają szkodliwy tlenek węgla.

Nigdy nie używać produktu w okolicznościach opisanych poniżej:

Gdy ziemia jest śliska lub gdy występują inne warunki, które mogą uniemożliwić utrzymanie stabilnej postawy.

W nocy, w dużej mgle lub w każdym innym przypadku, gdy pole widzenia może być ograniczone i trudno byłoby uzyskać wyraźny obraz otoczenia.

W czasie deszczu, burzy, w okresie silnych wiatrów lub w każdym innym przypadku, gdy warunki pogodowe sprawiają, że używanie produktu może doprowadzić do niebezpiecznej sytuacji.

Jeżeli istnieje taka możliwość, używając produktu po raz pierwszy, przed rozpoczęciem właściwej pracy, należy nauczyć się jego obsługi od doświadczonego pracownika.

Brak snu, zmeczenie lub wycieńczenie fizyczne powodują krótszy okres koncentracji, a to prowadzi do wypadków i uszkodzeń ciała. Należy ograniczyć czas nieprzerwanego używania maszyny do około 10 minut na sesję oraz robić 10-20 minutowe przerwy pomiędzy sesjami. Także należy starać się, aby całkowity czas pracy wykonywanej jednego dnia nie przekraczał dwóch godzin.

Przechowywać tę instrukcję w dostępnym miejscu, aby można było w późniejszym czasie przeczytać ją za każdym razem, gdy pojawią się pytania.

Zawsze należy upewnić się, że instrukcja została dołączona do produktu w przypadku jego sprzedaży, pożyczenia lub przekazania własności produktu w inny sposób.

Nigdy nie pozwalać dzieciom ani innym osobom, które nie są w stanie w pełni zrozumieć zaleceń podanych w tej instrukcji, na używanie tego produktu.

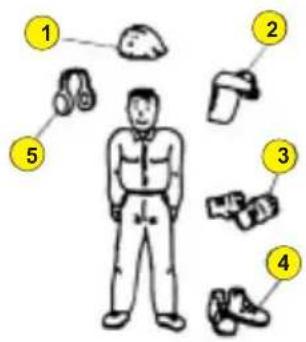

SPRZET I UBRANIE ROBOCZE

Używając produkt należy założyć odpowiednie ubranie i sprzęt ochronny, zgodnie z następującymi zaleceniami.

(1) Kask
(2) Okulary ochronne lub ochrona twarzy
(3) Grube rękawice ochronne
(4) Buty robocze z podeszwą antypoślizgową
(5) Ochrona słuchu

1 2 3 4 5

Należy nosić przy sobie:

Odpowiedni zapas paliwa i oleju do mieszanki.

Rzeczy potrzebne do oznaczenia miejsca pracy (sznur, znaki ostrzegawcze).

Nigdy nie należy używać produktu będąc ubranym w spodnie z luźnymi nogawkami, mając na nogach sandały lub będąc boso.

OSTRZEŻENIE DOTYCZĄCE POSTĘPOWANIA Z PALIWEM

Silnik tego urządzenia został zaprojektowany tak, aby działał na mieszanym paliwie zawierającym bardzo łatwopalną benzynę. Nigdy nie należy przechowywać pojemników z paliwem lub napełniać zbiorniki paliwa w pobliżu pieca, palącego się drewna, iskier elektrycznych, iskier spawalniczych lub każdego innego źródła ciepła lub ognia, ponieważ to może zapalić paliwo.

Palenie papierosów w czasie obsługi urządzenia lub napełniania jego zbiornika paliwa jest wyjątkowo niebezpieczne. Zawsze należy upewnić się, że zapalone papierosy są trzymane z dala od urządzenia.

Przed uzupełnieniem zbiornika paliwa, zawsze najpierw należy wyłączyć silnik i rozejrzeć się dokładnie aby upewnić się, że w pobliżu nie ma iskier lub otwartego ognia.

Jeśli paliwo rozleje się w czasie uzupełniania, należy wytrzeć paliwo suchą szmatką przed ponownym włączeniem silnika.

Po uzupełnieniu paliwa, mocno dokręcić nakrętkę zbiornika paliwa, a następnie przed włączeniem silnika przenieść urządzenie w miejsce oddalone o co najmniej 3 m. od miejsca, gdzie zbiornik był napełniany.

Paliwa nie należy przechowywać w kanistrze dłużej niż 1 miesiąc.

ŚRODKI BEZPIECZEŃSTWA DOTYCZĄCE ODRZUTU JAKI MOŻE WYSTĄPIĆ PODCZAS UŻYTKOWANIA NOŻYC DO ŻYWOPŁOTU

OSTRZEŻENIE

Odrzut może wystąpić w niezamierzonym zetknięciu elementu tnącego ze ścianą lub płotem. Każda z tych reakcji może spowodować utratę kontroli nad urządzeniem, co może skutkować poważnym uszkodzeniem ciała. Mając podstawową wiedzę o odrzucie możesz zmniejszyć lub wyeliminować element zaskoczenia.

Gdy silnik jest włączony, mocno trzymać nożyce obiema rękoma. Prawa ręka na tylnym uchwycie, lewa na przednim uchwycie. Kciuki i pozostałe palce powinny mocno obejmować uchwyty nożyc do żywopłotu. Mocny uchwyt pomoże zredukować odrzut i zachowanie kontroli nad nożycami do żywopłotu.

• Ciąć przy dużej prędkości silnika.
- Nie wyciągać ramion, ani nie ciąć powyżej wysokości ramienia.
- Przestrzegać instrukcji producenta dotyczących ostrzenia i konserwacji łańcucha piły.
- Używać tylko wymiennych ostrzy określonych przez producenta lub ich odpowiedników.

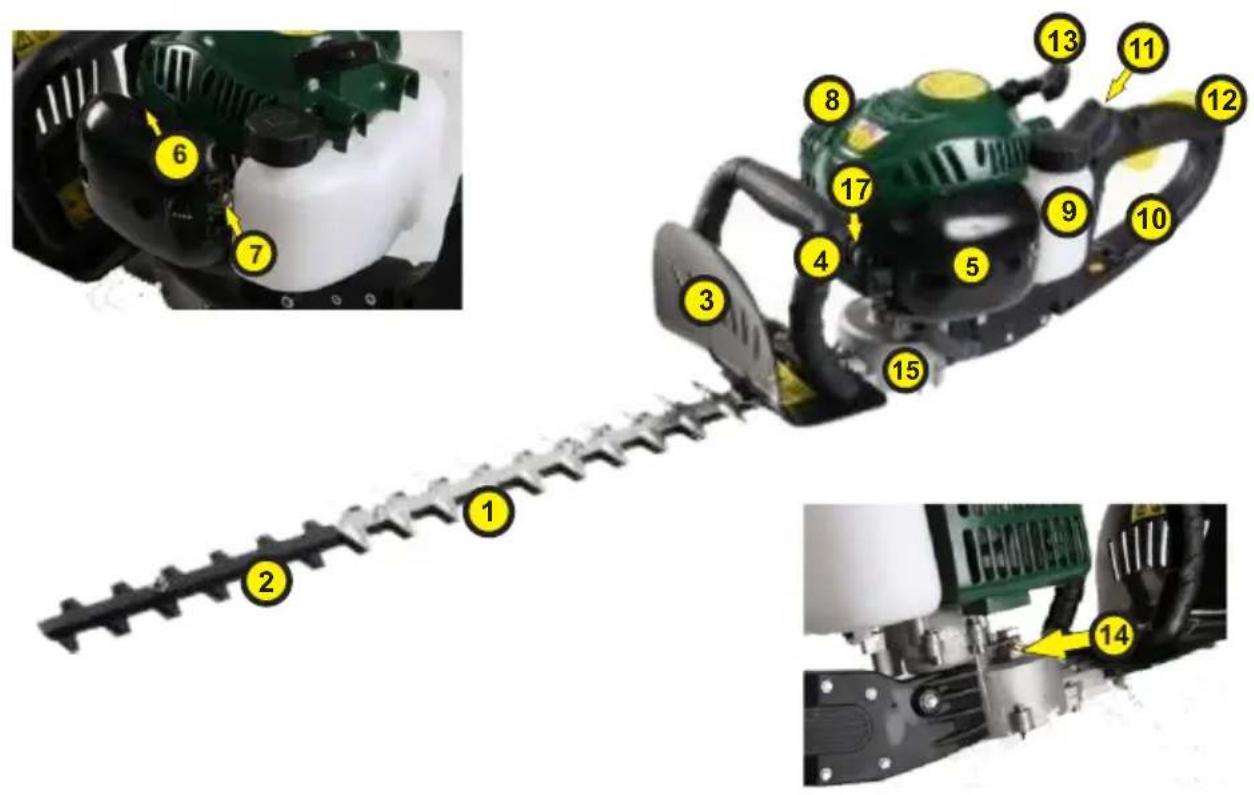

PRZYGOTOWANIE DO PRACY

1 - Oślona listwy tnącej
2 - Listwa tnąca
3 - Oślona ręki
4 - Rękojeść przednia
5 - Obudowa filtra powietrza
6 - Dźwignia ssania
7 - Pompka ssania
8 - Tłumik

9 - Zbiornik paliwa
10 - Uchwyt tylny
11 - Włącznik
12 - Dźwignia przepustnicy
13 -Uchwyt rozrusznika z linką
14 - Kalamitka do smarowania przekładni
15 - Przekładnia napędu
16- Świeca zapłonowa

WŁĄCZAJĄC SILNIK

• Zawsze trzymać urządzenie mocno obiema rękoma gdy silnik jest włączony. Silnie objąć uchwyty kciukiem i pozostałymi palcami.
• Trzymać wszystkie części ciała z dala od urządzenia, gdy silnik jest włączony. Przed włączeniem silnika upewnić się, że ostrze nożyc niczego nie dotyka.

OBSŁUGA

• Uchwyty powinny być suche, czyste i nie zabrudzone olejem lub mieszanką paliwa.
• Nigdy nie dotykać tłumika, świecy zapłonowej lub innych metalowych części silnika kiedy silnik jest włączony, lub natychmiast po wyłączeniu silnika. Może to spowodować poważne poparzenie lub porażenie prądem.
• Zachować szczególną ostrożność przy cięciu lub formowaniu żywopłotu, ponieważ może dojść do zablokowanie nożyc przecinanym elementem, a następnie doprowadzić do uszkodzenia urządzenia.
• Zachować szczególną ostrożność przy cięciu w pobliżu ogrodzeń (siatka) lub mur.
• Zawsze wyłącać silnik przed odłożeniem nożyc.

MIESZANKA PALIWOWA

UWAGA! Użycie syntetycznego oleju dla silników dwusuwowych zmniejszy powstanie zanieczyszczeń świecy zapłonowej, tłoku, tłumika i cylindra a także zmniejszy emisje spalin. Zapewni również właściwe smarowanie, co przedłuża żywotność silnika.

Ważnym jest również używanie tylko czystej, świeżej benzyny dobrej jakości.

Mieszankę paliwową należy wykorzystać w ciągu1 misiąca jej sporządzenia.

Najpierw należy sporządzić mieszankę paliwową, a wtedy napełnić zbiornik paliwa.

Nie wolno sporządzać mieszanki w zbiorniku paliwa.

Dobrze wymieszać przefiltrowaną benzynę bezołowiiową 95 z dobrej jakości olejem silnikowym - syntetycznym lub półsyntetycznym przeznaczonym dla silników 2-suwowych chłodzonych powietrzem i napełnić zbiornik paliwa.

Zalecane oleje to NAC MIX lub SHELL ADVANCE

UWAGA

Większość problemów z silnikiem jest spowodowanych, bezpośrednio lub pośrednio, przez paliwo używane w urządzeniu.

Zabronione jest stosowanie oleju typu Mixol i jego pochodnych oraz oleju do silników 4-suwowych.

Zalecana proporcja mieszanki

Warunki Benzyna: olej
Do 20 godzinużytkowania	35:1
Po 20 godzinachużytkowania	40:1

Tabela mieszania 40:1

Ilość benzyny w litrach	1	2	3	4	5
Ilość oleju w ml	25		50	75	100	125

ZABRONIONE JEST STOSOWANIE INNYCH PROPORCJI MIESZANKI POD GROŻBĄ UTRATY GWARANCJI.

OSTRZEŻENIE

Trzymać otwarty ogień z dala od obszaru, gdzie paliwo jest przelewane lub przechowywane. Paliwo należy mieszać i przechowywać tylko w dozwolonych pojemnikach na benzynę (nie dłużej niż 1 miesiąc)

OBSŁUGA SILNIKA

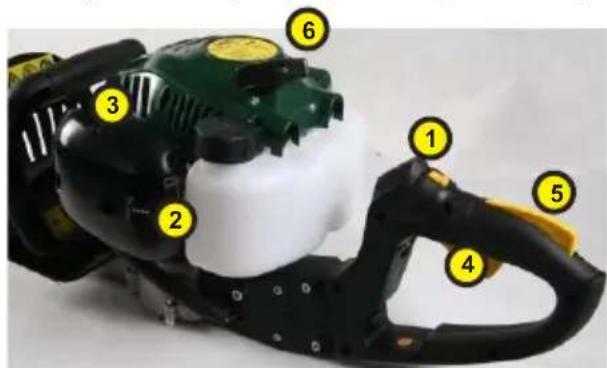

WŁĄCZANIE SILNIKA

1. Napełnić (odpowiednią mieszanką) zbiornik paliwa i dokręcić mocno nakrętkę.
2. Ustawić włącznik zapłonu(1) w pozycji „I” lub Start.
3. Ręczną pompką ssania(2) nacisnąć kilka razy w celu doprowadzenia paliwa do gaźnika. (należy pompować do czasu pojawienia się paliwa w przeźroczystej rurce powrotnej do

baku) 4. Przesunąć dzwignię ssania(3) w pozycję

Dźwignia ta może być również w pozycji pół- ssania. Jest to uzależnione od temperatury silnika i otoczenia.

Dźwignia ta nie powraca samoistnie- po odpaleniu silnika należy ją ustawić w położeniu pracy

Silnik, który wcześniej pracował i jest jeszcze ciepły należy odpalać z dźwignią przesuniętą do połowy lub bez ssania.

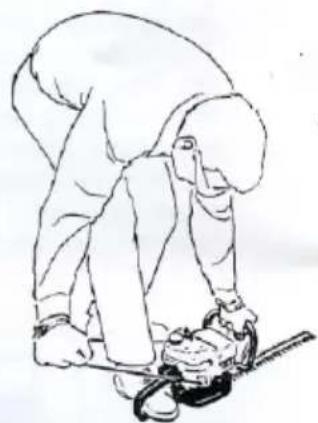

1. Trzymając urządzenie bezpiecznie na ziemi, mocno pociągnąć linkę rozruchową.

OSTRZEŻENIE

Nie włączać silnika, gdy nożyce są trzymana w ręce. Ostrza tnące może dotknąć ciała, co jest bardzo niebezpieczne. W chwili uruchomienia silnika ostrza nożyc mogą zacząć pracować.

1. Gdy silnik po raz pierwszy nie odpali, przestawić dźwignię(3) do połowy i pociągnąć rozrusznik jeszcze raz, aby odpalić silnik.

Jeśli silnik się nie uruchamia pomimo kilku prób może to oznaczać, że świeca zapłonowa jest zalana. Należy wówczas wykręcić świecę zapłonową, wytrzeć ją i wysuszyć, a następnie szarpiąc kilka razy linkę rozrusznika (bez świecy zapłonowej), „przewietrzyć”, osuszyć cylinder z nadmiaru paliwa.

1. Po odpaleniu należy przytrzymać dźwignię przepustnicy(5) razem z blokadą dźwigni przepustnicy (4). Po odpaleniu pozwolić silnikowi rozgrzać się przy dźwigni przepustnicy przesuniętej do połowy.

ZATRZYMANIE SILNIKA

UWAGA

Przed zatrzymaniem silnika, trzymać silnik na biegu jałowym przez 1-2 minuty.

1. Zwolnić dźwignię przepustnicy(5), aby silnik mógł pracować na biegu jałowym przez kilka minut.
2. Przestawić przełącznik(1) na pozycję „O” (STOP).

Maksymalny czas pracy nożyc nie może być dłuższy niż czas pracy na 1 zbiorniku mieszanki paliwowej. Przerwa w pracy powinna być 2 razy dłuższa od czasu pracy. Nie należy pozostawiać pracujących nożyc na wolnych obrotach dłużej niż 5 minut - ryzyko zatarcia silnika i utraty ochrony gwarancyjnej.

CIECIE

OSTRZEŻENIE

- Przed przystąpieniem do pracy, przeczytać rozdział „Bezpieczna obsługa”.

- Zawsze należy przestrzegać przepisów bezpieczeństwa.

- Nie używać nożyc na niestabilnym podłożu lub na drabinie.

- Nie ciąć ponad wysokością ramienia.

- Utrzymaj prawidłową pozycję pracy. Trzymaj urządzenie pewnie obiema rękoma.

- Jedna ręka na przednim uchwycie, a druga na tylnym.

- Nie jest konieczne przykładanie dużej siły w celu wykonania cięcia. Należy zastosować tylko lekkie powolnie ruchu, gdy silnik działa przy pełnej otwartej przepustnicy.

- Należy często kontrolować jakość ostrzy, gdyż mają one bardzo duży wpływ na prawidłową pracę urządzenia.

CIECIE W POZIOMIE

Aby trzymać się obranego kursu cięcia można rozciągnąć na długości cienki sznurek, który posłuży jako prowadnica.

CIECIE W PIONIE

Trzymaj urządzenie oburącz i tnij powolnymi ruchami z dołu ku górze.

• KONSERWACJA

OSTRZEŻENIE

Przed czyszczeniem, przeglądem lub naprawą urządzenia upewnić się, że silnik jest wyłączony i zimny. Odłączyć świecę zapłonową, aby zapobiec przypadkowemu włączeniu.

KONSERWACJA PRZED I PO KAŻDYM UŻYCIU

-Usunąć wszelkie liście, gałęzie i zbrudzenia urządzenia.

-Sprawdzić czy nie na jakiś luźnych lub brakujących części, zamocowań

-Naoliwić ostrza substancją smarną (np. WD40)

-Sprawdzić urządzenie pod kątem przecieków z systemu paliwowego

-Brudny filtr powietrza utrudnia rozruch silnika i zmniejsza efektywność jego pracy.

OKRESOWE PRZEGLĄDY

1. Filtr powietrza

Zanieczyszczenia z powierzchni filtra mogą być usunięte przez uderzenie krawędzią filtra o twardą powierzchnię lub skompresowanym powietrzem, które powinno być stosowane od strony wewnętrznej filtra. W razie potrzeby wymienić na nowy.

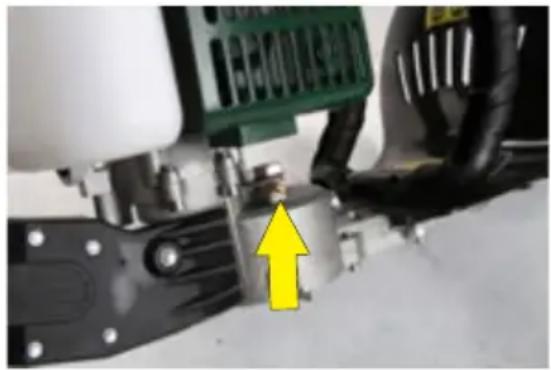

2. Smarowanie przekładni

Raz w sezonie należy przesmarować przekładnie napędową nożyc przy pomocy kalamitki pokazanej na rysunku. Stosowany smar musi być smarem przekładniowym

3. Świeca zapłonowa

Wyczyścić elektrody drucianą szczotką i w razie konieczności ustawić szczelinę na 0,65 mm. W przypadku wymiany na nową stosować oryginalną świecie lub zamiennik Champion CJ7Y

4. Zębatka i przekładnia

Sprawdzić pęknięcia i nadmierne zużycie mające wpływ na pracę urządzenia. Jeśli zostanie stwierdzone zużycie, wymienić na nową. W przypadku częstych i nadmiernych obciążeń nożyc element zębatki ulegnie uszkodzeniu (sprzęgło- nie podlega ochronie gwarancyjnej).

5. Filtr paliwa

Jest umieszczony w zbiorniku paliwa.Rozmontować filtr i umyć benzyną, lub w razie potrzeby wymienić na nowy.

6. Inne

Sprawdzić wycieki paliwa, luźne połączenia i uszkodzenia głównych części, zwłaszcza uchwytów oraz zamontowanie ostrzy tnących. Jeśli zostaną stwierdzone jakieś defekty, upewnić się, że zostaną naprawione przed ponownym włączeniem nożyc.

KONSERWACJA OSTRZA

Ostrza powinny być zawsze ostre, co jest ważne dla prawidłowego i bezpiecznego działania nożyc.

OSTRZEŻENIE

Należy założyć rękawice ochronne.

Upewnić się, że silnik jest wyłączony.

Prowadzić pilnik lub ostrzałkę pod kątem 45 stopni w stosunku do płaszczyzny ostrza oraz:

- Ostrzyć zawsze w kierunku krawędzi tnącej -Pilnik powinien dotykać ostrza jedynie podczas ruchu w jednym kierunku.

Podczas ruch powrotnego podnosić pilnik.

• Usunąć wszelkie zadziory z ostrza
• Starać się, aby spiłować jak najmniej materiału
  -Przed zamontowaniem naostrzonych ostrzy wyeliminować opiłki oraz nasmarować ostrza.

TRANSPORT

Zawsze należy przenosić nożyce przy wyłączonym silniku, ostrzach przykrytych osłoną oraz tłumikiem trzymanym z dala od ciała.

KONSERWACJA I CZYSZCZENIE

• Aby zachować produkt we właściwym stanie technicznym, należy regularnie wykonywać działania konserwacyjne i kontrolne opisane w instrukcji obsługi.
• Zawsze należy upewnić się, że silnik został wyłączony przed wykonaniem procedur konserwacyjnych lub kontrolnych.

PRZECHOWYWANIE

Nożyce należy przechowywać w bezpiecznym miejscu.

Jeżeli urządzenie nie jest używane, należy przechowywać je czyste, na płaskiej i suchej powierzchni oraz w miejscu niedostępnym dla dzieci.

KASACJA

Każde urządzenie ma określony czas technicznego życia. Po tym okresie urządzenie nie nadaje się do dalszej eksploatacji. W ów czas należy zdemontować urządzenie oddzielając części z tworzywa sztucznego od części metalowych i przekazać je do właściwych punktów skupu lub powierzyć wykonanie tej operacji punktowi serwisowemu.

RYZYKO RESZTKOWE

Pomimo tego, że producent urządzenia ponosi odpowiedzialność za jego konstrukcję eliminującą niebezpieczeństwo, pewne elementy ryzyka podczas pracy są nie do uniknięcia.

Ryzyko resztkowe wynika z błędnego zachowania obsługującego urządzenie

Największe niebezpieczeństwo występuje przy wykonywaniu następujących zabronionych czynności:

• użytkowania urządzenia przez dzieci
• używania urządzenia do innych celów, niż opisane w instrukcji obsługi pracy, gdy inne osoby, a w szczególności dzieci lub zwierzęta znajdują się w pobliżu
• używanie urządzenia przez osoby nie zapoznane z instrukcją obsługi
• używanie urządzenia bez właściwej, zabezpieczającej obsługującego odzieży i obuwia chroniącego stopy
• używanie urządzenia z uszkodzonymi osłonami lub obudową, oraz bez właściwie zamontowanych urządzeń zabezpieczających.

OCENA RYZYKA RESZTKOWEGO

Przy przestrzeganiu zaleceń podanych w instrukcji obsługi zagrożenie resztkowe przy użytkowaniu nożyc może być wyeliminowane

Istnieje ryzyko w przypadku nie dostosowania się do powyższych zaleceń.

TABELA PRZEGLĄDÓW

Tabela konserwacji
Należy pamiętać , iż poniżs ze zalec enia dotyc zac e c zes totliwości konserwac ji odnos za s ie wylac znie do s standardowyc h warunków eks ploatac ji. Jeś li c odzienna eks ploatac ja urzadzenia jest intens ywniejsza od normalnej, należy zwiększyć czestotliwość kons erwacji		Przed kaźdym użyciem	Po kaźdorazowym uzupełnieniu paliwa	Co tydzień	W razie uszkodzenia lub usterki	W razie potrzeby
C ale urzadzenie	Sprawdzić wyc ieki pęknięc ia	X	X
	oznaki zużyc ia
Skontrolować : wylac znik, rozrus znik, dźwignię gazu oraz dźwignię zatrzymując a urzadzenie	Sprawdzić działanie	X	X
Zbiornik na paliwo Sprawdzić wyc ieki pęknięc ia i oznaki zużyc ia		X	X
Filtr paliwa	Sprawdzić i wyczyś c ic			X
	Wymienić elementy filtrując e				X	C o 6 m-c y
O strze	Sprawdzić: uszkodzenia i oznaki zużyc ia	X	X
	Naos trzyć X
Smarowniczka Sprawdzić: wycieki pęknięc ia i oznaki zużyc ia		X	X
Ws zys tkie dostępne śruby i nakrętki (z wylaczeniem ś rub gaźnika)	Sprawdzić i ponownie dokrec ic			X
Filtr powietrza	O czyś c ic X
	Wymienić X
Żeberka c ylindra oraz otwory w pokrywie rozrusznika	O czyś c ic			X
Linka rozrus znika	Sprawdzić: uszkodzenia i oznaki zużyc ia	X
	Wymienić X
Gaźnik	Sprawdzić minimalna prędkość (os trza nie powinny sie przes uwać względem siebie)	X	X
Świec a zapłonowa	Sprawdzić odległość i pomiędzy elektrodami			X
	Wymienić				X	C o 6 m-c y
Sys tem antywibrac yjny	Sprawdzić us zkodzenia i oznaki zużyc ia		X

Coroczna, po lub przedsezonowa płatna kontrola przeprowadzona w serwisie pozwoli uniknąć problemów w trakcie sezonu.

ROZWIĄZYWANIE PROBLEMÓW

Przykład 1: Trudności w zapalaniu zimnego silnika

Sprawdzić czy jest mieszanka paliwowa w zbiorniku i/lub przełącznik zapłonu został włączony, filtr powietrzaczysty	Napełnić mieszanką paliwową i/lub włączyć przełącznik, awyczyścić lub wymienić filtr
Sprawdzić czy świeca zapłonowa nie jest zalana mieszanką paliwową	Odkręcić i wyczyścić świecę zapłonową i ponownie odpalić
Sprawdzić czy jest iskra na świecy zapłonowej	Wymienić na nową świecę zapłonową
Sprawdzić czy jest załączone ssanie, włącznik itp.	Patrz dział - Włączanie silnika

Przykład 2: Sprzęt gaśnie i trudno jest go ponownie odpalić

Sprawdzić czy mieszanka paliwowa się nie wyczerpało i/lub gaźnik nie jest zapchany	Napełnić bak i wyczyścić gaźnik
Sprawdzić czy przełącznik zapłonu nie został wyłączony i/lub zbyt dużo węgla nie zebrało się na świecy zapłonowej	Włączyć przełącznik i wyczyścić węgiel zebrany na świecy zapłonowej
Sprawdzić czy ssanie jest wyłączone	Wyłączyć ssanie
Sprawdzić filtr powietrza	Wyczyścić lub wymienić

Przykład 3: Mała prędkość przyspieszania silnika i słaba moc cięcia

Chłodnica cylindra jest zapchana i zbyt dużo węgla zebrało się w górnej części cylindra	Czyszczenie
Sprawdzić czy obieg oleju i/lub filtr powietrza nie jest zapchany	Mycie
Sprawdzić napięcie i/lub ostrość ostrzy	Wyregulować i/lub naostrzyć
Sprawdzić czystość filtra powietrza	Wyczyścić lub wymienić

Przykład 4: Bieg jałowy nie jest stabilny

Sprawdzić, czy szpilka paliwowa jest przykręcona zbyt mocno i/lub śruba zatrzymująca nie jest niewłaściwie wyregulowana	Wyregulować
Sprawdzić, czy śruba regulacyjna jest rozkręcona zbyt mocno	Wyregulować
Woda lub brud w systemie paliwowym	Wymienić paliwo i oczyścić gaźnik

Jeśli urządzenie wymaga dalszych działań konserwacyjnych, należy skontaktować się z Serwisem Centralnym firmy NAC.

Notatki:

Deklaracja zgodności WE, nr 2012/34

Producent:

nazwa: NAC Sp. z o.o.

adres: Al. Krakowska 39, 05-090 Raszyn, Polska

z pełną odpowiedzialnością deklaruje, że maszyna:

nazwa: Nożyce spalinowe do żywopłotu

model: YT9313

rok produkcji: 2012

numer seryjny: 000001 - 020000

zmierzony maksymalny poziom mocy akustycznej L WA wynosi 106 dB(A),

gwarantowany poziom mocy akustycznej L WA wynosi 106 dB(A),

spełnia zasadnicze wymagania:

• dyrektywy maszynowej MD 2006/42/EC (Dz. U. nr 199, poz. 1228, z późn. zm.),
• dyrektywy dotyczącej kompatybilności EMC 2004/108/EC (Dz. U. nr 82, poz. 556, z późn. zm.),
• dyrektywy dotyczącej hałasu NEE 2000/14/EC załącznik V oraz 2005/88/EC (Dz. U. nr 263, poz. 2202, z późn. zm.),

spełnia wymagania następujących norm zharmonizowanych:

• EN ISO 10517:2009 Powered hand-held hedge trimmers. Safety,
  EN ISO 14982:2009 Maszyny rolnicze i leśne - Kompatybilność elektromagnetyczna - Metody badania i kryteria przyjęcia,

oraz spełnia wymagania:

Deklaracja zgodności traci swoją ważność w przypadku zmiany lub modyfikacji produktu.

Dokumentacja techniczna znajduje się w siedzibie firmy NAC sp. z o.o.,

a osobą upoważnioną do jej dysponowaniem jest Piotr Gajos.

Gdynia, 26-04-2012

miejsce, data podpis

Piotr Gajos

imię, nazwiska, funkcja

Zdjęcia i opisy powyższej instrukcji są własnością firmy NAC. Zgodnie z Dz. U. 94 Nr 24 poz. 83, sprost: Dz. U. 94 Nr 43 poz. 170, kopiowanie, przetwarzanie i rozpowszechnianie tych materiałów w całości lub w części bez zgody firmy NAC jest zabronione i stanowi naruszenie praw autorskich.

Drogi Kliencie.

W przypadku problemu, jeśli nie znajdziesz jego rozwiązania w Instrukcji Obsługi, zanim podejmiesz kroki reklamacyjne, skontaktuj się z Centralnym Serwisem pod numerem telefonu

[phone]

lub emailem

[e-mail]

pozwoli to zaoszczędzić wiele Twojego cennego czasu i niepotrzebnego stresu.
