INSTRUKCJA OBSŁUGI BP52CA-T NAC

Model	BP52CA-T
Mieszanka paliwowa (paliwo:olej)	Przez pierwsze 10 godzin stosujemy mieszankę25:1(2,5 l benzyny na każde 100 ml oleju do silników dwusuwowych po przepracowaniu 10 godzin stosujemy mieszankę40:1(4 l benzyny na każde 100 ml oleju do silników dwusuwowych
Model silnika	TT-1E44F-5
Pojemność zbiornika paliwa 1200 ml
Olej do mieszanki (zalecany) NAC OIL MIX
Pojemność skokowa silnika	52 cm3
Moc znamionowa maszyny 2 kW
Maksymalna moc silnika 2,7 KM
Max. prędkość obrotowa silnika bez obciążenia	7500 obr/ min-1
Zakres prędkości obrotowej biegu jałowego silnika	3000±200 min-1
Srednica robocza żyłka / tarcza 42/25,5
Srednica narzędzi tnacych 26 mm
Kierunek obrotu tarczy (patrz od dołu ) w lewo
Poziom ciśnienie akustycznego na stanowisku pracy niepewność pomiaru	LpA= 107,7dB(A) K=3dB(A)
Wartość drgań przenoszonycnh przez maszynę i działających na kończyny gólne operatora niepewność pomiaru	uchwyt przedni a_front\_hv.eq 6,566 m/s2uchwyt tylni a_rear\_hv.eq 9,661 m/s2K= 1,5m/s2
Gwarantowany poziom mocy akustycznej LWA 113 dB (A)
Waga 7,5 kg
Rok produkcji 2017

Przed pierwszym uruchomieniem sprawdź poziom smaru w przekładni kątowej

UWAGA! Urządzenie przeznaczone do obsługi terenów przydomowych. Używanie urządzenia do celów profesjonalnych, półprofesjonalnych lub zarobkowych powoduje unieważnienie gwarancji.

Uwaga! Przed przystąpieniem do montażu lub obsługi należy zapoznać się z niniejszą Instrukcją Obsługi.

Producent;NAC Sp.z o.o.

Al. Krakowska 39, 05-090 Raszyn

tel. [phone], fax [phone]

www.nac.com.pl [e-mail]

Tekst oznaczony tym znakiem jest szczególnie ważny dla zachowania bezpieczeństwa użytkowania maszyny. W przypadku niezrozumienia instrukcji,

bądź jej części, należy skontaktować się ze sprzedawcą wyrobu lub importerem w celu wyjaśnienia wątpliwości.

Spis treści

Dane techniczne .....str.1 Koszenie trawy .....str.9

Piktogramy ostrzegawcze. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 Użytkowanie tarczy trójzębnej. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ..str. 10

Tabliczka znamionowa .... str. 2 Obsługa świecy zapłonowej .... .str.10

Prawidłowe wyposażenie operatora .....str. 3 Konserwacja .....str. 11

Ogólne zasady bezpieczeństwa....str. 3 Rozwiązywanie problemów....str. 11

Zasady bezpieczeństwa przy pracy z paliwem . . . str. 3 Transport. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Zasady bezpiecznego użytkowania. . . . . . . . . str. 4 Utylizacja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Zasady bezpieczeństwa przy pracy z tarczami ..... str. 4 Ryzyko resztkowe..... str. 11

Zasady bezpieczeństwa po zakończeniu pracy . . . str. 5 Ocena ryzyka resztkowego. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Opis głównych podzespołów .....str. 5 W razie wypadku lub awarii .....str. 11

Montaż . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Deklaracja CE. .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ..str. 12

Montaż uchwytu głównego. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . str. 5 Kontakt z serwisem .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ..

Montaż osłony bezpieczeństwa ..... str. 6 Piktogramy ostrzegawcze znajdują się na

Uprząż....str. 6 obudowie sprzętu

Utrzymanie kosy w równowadze . . . . . . . . . . . str .6

Rodzaje narzędzi tnących . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . str. 6

Montaż i demontaż tarczy tnącej ...... str. 6

Piktogramy ostrzegawcze i oznaczenia sterownicze

Montaż głowicy ...... str.7

Wymiana żyłki ...... str. 7

Przed uruchomieniem....str. 7

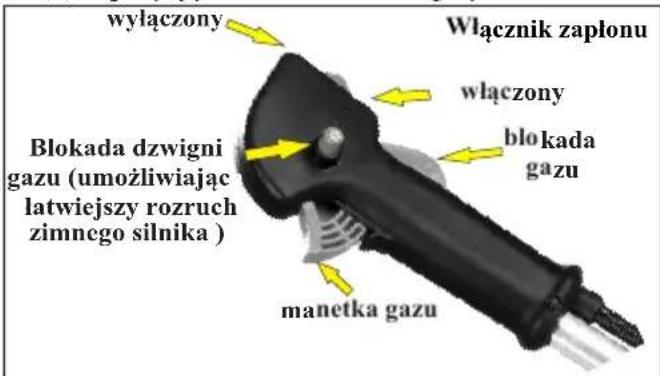

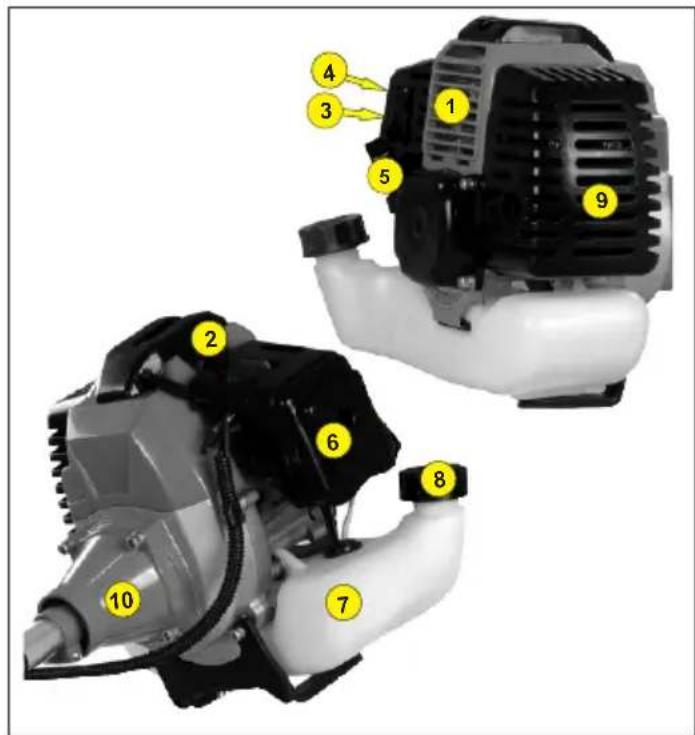

Rozruch silnika....str. 7

Uruchomienie silnika ..str. 8

Docieranie silnika....str. 9

Użytkowanie....str. 9

Koszenie trawy ..str. 9

Użytkowanie tarczy trójzębnej .....str. 10

Obsługa świecy zapłonowej .....str.10

Przekładnia....str. 10

Konserwacja .str. 11

Rozwiązywanie problemów .....str. 11

Transport....str.11

Utylizacja .str. 11

Ryzyko resztkowe. str. 11

Ocena ryzyka resztkowego....str. 11

W razie wypadku lub awarii....str. 11

Deklaracja CE....str. 12

Kontakt z serwisem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . str. 12

Piktogramy ostrzegawcze znajdują się na obudowie sprzętu

1 -Uwaga !Niebezpieczeństwo

2 -Czytaj instrukcję

3 - Stosować rękawicę ochronne

4 -Stosować nauszniki ochronne

5-Stosować odpowiednie obuwie

6- Uważać na obracające się elementy tnące!

7 -Uważać na odrzucane przedmioty!

8- Zachować minimalną odległość od osób postronnych - 15 m.....

9-Zdjąć nasadkę świecy zapłonowej przed przystąpieniem do konserwacji

10 - Uwaga ! Ryzyko pożaru lub wybuchu

11 - Uwaga !Gorąca powierzchnia może spowodować oparzenia

12- Uwaga! Szkodliwe opary niebezpieczeństwo zatrucia

13 - Uwaga ! Zachowaj bezpieczną odległość od osób postronnych w trakcie wykonywania pracy.

LWA 113 dB

Tabliczka znamionowa umieszczona jest na silniku i zawiera wszelkie informacje pozwalające na identyfikację wyrobu

Uwaga! instrukcja stanowi integralną część maszyny

Wprowadzenie

Zakupiona przez Państwa kosa spalinowa jestnowoczesnym urządzeniem, w którym z równym powodzeniem stosowane są dwa bardzo różniące się narzędzia tnące: elastyczna żyłka, która może podczas koszenia wchodzić w kontakt ze stałymi elementami wyposażenia ogrodu, takimi jak kamienie, podmurówka, krawężniki czy też pnie dużych drzew, bez szkody zarówno dla urządzenia jak i tych elementów oraz metalowa tarcza tnąca, która służy do wycinania zarośli czy też krzewów. Ta uniwersalność urządzenia zwiększa zakres jego zastosowania. Rączki tzw. rowerowe, pozwalają na bardzo dokładne prowadzenie głowicy tnącej, dzięki czemu możemy uzyskać bardzo równo przystrzyżony trawnik, a zastosowana uprząż znacznie odciąża ręce i pozwala operatorowi na pracę w komfortowych warunkach.

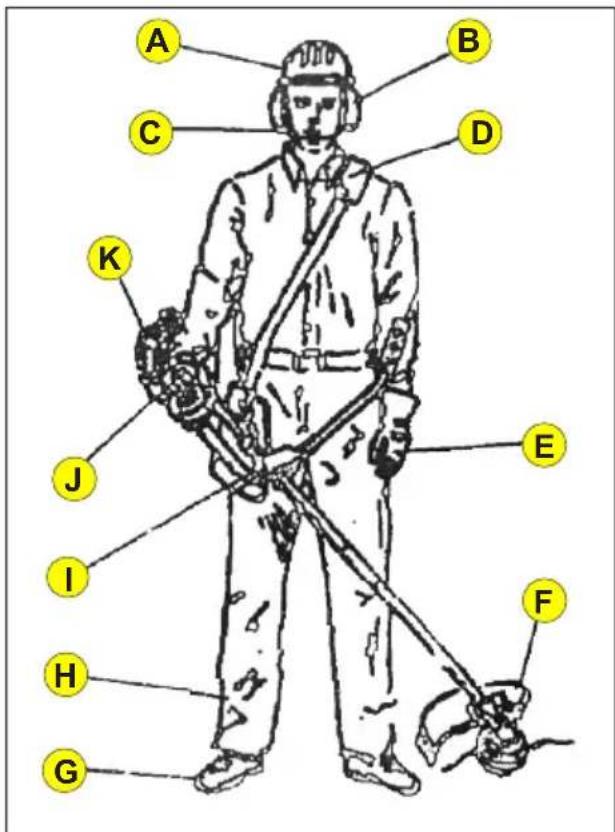

Prawidłowe wyposażenie operatora kosy

D - osłona anty wibracyjna (pas)

E - rękawicę ochronne anty wibracyjne

F - osłona głowicy/tarczy tnącej

G -buty z zakryciem wierzchnim

H - spodnic

1 - osłona uda (jeżeli występuje w danym modelu szelek)

J -kierownica

K - osłona tłumika

Uwaga! Użytkownik kosy powinien we własnym zakresie zaopatrzyć się w niezbędne elementy wyposażenia służącego ochronie osobistej.

OGÓLNE ZASADY BEZPIECZEŃSTWA

Przed rozpoczęciem użytkowania kosy spalinowej zapoznaj się dokładnie z niniejszą instrukcją obsługi. Uważnie zapoznaj się z zaleceniami, zawartymi w niniejszej instrukcji. Poznaj zasady sterowania kosą i zasady właściwego użytkowania.

Operator nie powinien przystępować do użytkowania kosy, jeśli czuje się zmęczony, jest chory lub znajduje się pod wpływem alkoholu lub mocnych leków psychotropowych.

Dzieci do lat 15 nie powinny używać kosy, jeśli nie znajdują się pod nadzorem dorosłych.

Przed rozpoczęciem użytkowania należy zrobić przegląd techniczny kosy. Wymienić wszystkie uszkodzone części. Sprawdzić szczelność zbiornika paliwa. Upewnić się, czy są na swoich miejscach wszystkie śruby i nakrętki i czy są one dokręcone. Wymienić elementy tnące jeśli są popękane, wyszczerbione lub uszkodzone w inny sposób. Upewnić się, czy tarcza tnąca jest właściwie umieszczona i przymocowana. Upewnić się również, czy osłona zespołu tnącego jest prawidłowo zamontowana i znajduje się w zgodnej z zaleceniami niniejszej instrukcji obsługi pozycji. Niespełnienie tych zaleceń może być przyczyną zranienia się operatora i osób postronnych, jak i uszkodzenia urządzenia.

Żyłkę zespołu tnącego należy wymieniać na oryginalną żyłkę o średnicy 2,4 mm. Nie wolno używać żyłki, wzmocnionej metalowym drutem; łańcucha lub sznura itd., ponieważ w razie pęknięcia, wylatując spod osłony, stają się bardzo niebezpieczne.

Głowa, ręce i stopy są najbardziej zagrożonymi częściami ciała.

Przed rozpoczęciem koszenia należy oczyścić obszar wykonywanej pracy. Należy usunąć wszystkie przedmioty, które mogą przeszkadzać w trakcie pracy, takie jak kamienie, potłuczone szkło, gwoździe, druty i sznury. W miejscu pracy nie powinny przebywać dzieci, inne osoby postronne i zwierzęta. Nie pozwalaj dzieciom, osobom postronnym i zwierzętom przebywać bliżej niż 15 metrów od miejsca wykonywania prac z powodu ryzyka zranienia wyrzucanymi przedmiotami. Operator powinien zakładać okulary ochronne. Jeśli ktoś zbliża się do operatora, operator powinien natychmiast zatrzymać silnik i zespół tnący.

Naciśnij manetkę gazu, aby sprawdzić, że automatycznie powraca w pozycje wyjściową. Wszystkie naprawy i regulacji należy przeprowadzać przed rozpoczęciem wykonywania prac.

ZASADY BEZPIECZEŃSTWA PRZY PRACY Z PALIWEM.

Ostrzeżenie: Benzyna jest łatwopalna i może wybuchnąć przy zetknięciu się z ogniem. Należy przestrzegać następujących zaleceń:

Przechowuj paliwo wyłącznie w pojemnikach, specjalnie dostosowanych do przechowywania materiałów takiego rodzaju (kanistrach).

Zapobiegaj pojawianiu się ognia blisko rozlanego paliwa. Nie uruchamiaj silnika, do póki resztki paliwa nie wyschną.

Przed tankowaniem zawsze zatrzymuj silnik i pozwól mu ostygnąć. Nie wolno odkręcać korka wlewu paliwa lub wlewać paliwo do zbiornika, kiedy silnik jest gorący. Nie wolno używać sprzętu, kiedy korek wlewu paliwa nie jest bezpiecznie zakręcony. Korek należy odkręcać powoli aby zrównoważyć ciśnienie wewnątrz zbiornika z ciśnieniem zewnętrznym.

Sporządzaj mieszankę paliwową i wlewaj paliwo do zbiornika w czystym, dobrze wentylowanym miejscu a najlepiej na otwartej przestrzeni, z dala od źródła ognia i iskier. Nie wolno palić papierosów podczas tankowania i podczas sporządzania mieszanki paliwowej. Wytrzyj natychmiast rozlane paliwo.

Przed uruchomieniem silnika odejdź od miejsca tankowania na co najmniej 9 metrów. Przy tankowaniu i obsłudze kosy spalinowej nie wolno palić papierosów i nie wolno przebywać w pobliżu źródła iskier lub ognia.

ZASADY BEZPIECZNEGO UŻYTKOWANIA

Nie uruchamiaj kosy w pomieszczeniach zamkniętych. Wdychanie spalin jest bardzo szkodliwe dla zdrowia, może być przyczyną śmierci. Kosa spalinowa jest przeznaczona do wykonywania prac na zewnątrz na dobrze wentylowanych obszarach.

Do pracy ze sprzętem zakładaj okulary ochronne i nauszniki ochronne na uszy. Zakładaj maskę przeciwpyłową przy wykonywaniu prac w zakurzonych miejscach.

Ubiór operatora powinien zakrywać wszystkie części ciała i powinien się składać z:

- koszuli z długimi rękawami

- spodni z mocnej tkaniny

- odpowiednich butów i rękawic roboczych.

Nie wolno ubierać się w luźne ubrania, krótkie spodenki, zakładać sandały lub pracować bez obuwia. Nie wolno nosić bizuterii. Długie włosy nalczy związać tak by nie spadały na ramiona.

Podczas pracy osłona zespołu tnącego musi być zamontowana. Nie wolno pracować, kiedy żyłka tnąca jest dłuższa od zalecanej lub niewłaściwa.

Nie wydłużaj żyłki poza osłonę.

Kosa spalinowa jest wyposażona w sprzęgło. Zespół tnący pozostaje nieruchomozy podczas pracy silnika na wolnych obrotach. Jeśli tak nie jest, należy skontaktować się z autoryzowanym punktem serwisowym w celu regulacji.

Przed uruchomieniem silnika dopilnuj, żeby części wirujące kosy niczego nie dotykały.

Pracować należy wyłącznie przy świetle dziennym lub przy dobrym oświetleniu sztucznym.

Zapobiegaj przypadkowym uruchomieniom silnika.

Przed pociągnięciem linki rozrusznika należy przyjąć odpowiednią pozycję. Przy uruchamianiu silnika operator i urządzenie powinny być w stabilnej pozycji.

W zależności od potrzeb stosuj właściwy element tnący.

Nie przeceniaj swoich siły i możliwości. Pewnie stój na ziemi, cały czas zachowując równowagę.

Pracuj, mocno trzymając kosę oburącz.

Przy wykonywaniu pracy zawsze zakładaj szelki.

Trzymaj części swojego ciała: głowę, twarz, stopy z dala od wszystkich ruchomych części. Jeśli część tnąca obraca się, nie wolno jej ani dotykać, ani próbować zatrzymać

reka.

Nie dotykaj silnika i tłumika, gdyż w czasie pracy są gorące. Po zatrzymaniu silnika przez pewien czas pozostają gorące.

Nie należy wprowadzać silnika na wysokie obroty bez obciążenia, chyba że tuż przed rozpoczęciem koszenia.

Zawsze, kiedy następuje przerwa w pracy lub kiedy operator musi przejść w inne miejsce, należy zatrzymać silnik.

Przy uderzeniu zespołu tnącego w twardy obiekt lub zaplątaniu się żyłki tnącej dookoła zespołu tnącego, należy natychmiast zatrzymać silnik i sprawdzić ewentualne uszkodzenia. Nie wolno użytkować urządzenia, dopóki uszkodzenie nie zostanie naprawione.

Nie wolno użytkować urządzenie z poluzowanymi lub uszkodzonymi częściami.

Podczas przeglądów, napraw, podczas wymiany elementów tnących, silnik powinien być zatrzymany, a zapłon wyłączony.

Używaj wyłącznie oryginalnych części zamiennych, które są dostępne w autoryzowanych punktach serwisowych.

Używanie części i akcesoriów nieoryginalnych może spowodować poważne uszkodzenia ciała operatora, uszkodzenie urządzenia lub utratę gwarancji.

Należy w trakcie pracy, w zależności od potrzeb, czyścić zespół tnący z nawiniętej roślinności i innych materiałów, które mogą znajdować się pomiędzy zespołem tnącym a osłoną, zatrzymując przedtem zespół tnący i wyłączając silnik.

Żeby uniknąć niebezpieczeństwa pożaru, należy wymieniać uszkodzony tłumik i siatkę przeciwiskrową, pilnować, aby silnik i tłumik były oczyszczone z trawy, liści, nadmiernych ilości smaru bądź nagaru.

ZASADY BEZPIECZEŃSTWA PRZY PRACY Z TARCZAMI TNĄCYMI

Przed rozpoczęciem użytkowania kosy spalinowej zapoznaj się dokładnie ze wszystkimi zasadami bezpieczeństwa.

Kierownica powinna znajdować się zawsze pomiędzy operatorem a zespołem tnącym: żyłką lub tarczą.

Nie wolno kosić na wysokości 76 cm większej niż poziomu gruntu.

Przy zetknięciu się tarczy tnącej z jakimkolwiek twardym przedmiotem może nastąpić tak zwane odbicie, które odrzuca kosę w bok. Odbicie może być tak gwałtowne i niespodziewane, że urządzenie wraz z operatorem, mogą być popchnięci w dowolnym kierunku i operator może stracić kontrole nad sprzętem. Odbicia następują gwałtownie, jeśli tarcza tnąca zaczepia się, utyka lub uwieźnie. To najczęściej zdarza się na obszarach, gdzie występuje ograniczone pole widzenia. Należy takich sytuacji unikać.

Używając tarczy tnącej, nie wolno ciąć krzaków o średnicy 12,7 mm i większej gdyż opór cięcia może spowodować gwałtowne odbicie i utratę kontroli nad sprzętem.

Nie próbuj dotykać lub zatrzymywać tarczy tnącej podczas pracy.

Tarcza tnąca może spowodować zranienie operatora, ponieważ obraca się jeszcze przez krótką chwilę po tym jak silnik zostanie zatrzymany lub zwolniona zostanie manetka gazu. Utrzymuj pełną kontrole nad urządzeniem do czasu, kiedy tarcza ostatecznie zatrzyma się. Nie wolno dopuścić, żeby silnik pracował na wysokich obrotach bez obciążenia.

Przy uderzeniu twardego obiektu lub oplątaniu obiektu dookoła zespołu tnącego należy natychmiast zatrzymać silnik i sprawdzić uszkodzenie. Wszystkie uszkodzenia powinny być naprawione przed ponownym rozpoczęciem pracy. Nie należy również używać urządzenia, jeśli tarcza jest zgięta, pęknięta lub tępa. Wszystkie wygięte, wypaczone, pęknięte i złamane tarcze należy wymienić na nowe.

Nie wolno również ostrzyć tarczy. Ostrzenie może spowodować pęknięcie ostrzonej krawędzi podczas pracy. A to może być przyczyną poważnych obrażeń ciała. Tępą tarczę należy wymienić.

Jeśli dostrzegasz nadmierne wibracje, natychmiast zatrzymaj silnik. Wibracje mogą być pierwszą oznaką niesprawności. Przed ponownym rozpoczęciem pracy należy uważnie przejrzeć urządzenie pod względem solidności zamocowania śrub, nakrętek lub innych uszkodzeń. Należy naprawić lub wymienić wszystkie wadliwe części.

ZASADY BEZPIECZEŃSTWA PO ZAKOŃCZENIU PRACY

Należy wyczyścić elementy tnące, a później je naoliwić olejem, żeby zapobiec korozji.

Żeby ochronić elementy tnące przed uszkodzeniem lub przypadkow ym użyciem, urządzenie należy przechowywać w odpowiednim, niedostępnym dla osób postronnych miejscu.

Nie wolno przechowywać urządzenia z paliwem w zbiorniku w pomieszczeniu, gdzie opary mogą dotrzeć do źródła otwartego ognia lub iskier.

Przed przechowywaniem i transportem należy poczekać, aż silnik ostygnie. Podczas transportu urządzenie należy unieruchomić.

Przechowuj urządzenie w suchym miejscu, zamykaj lub postaraj się zawiesić wysoko, żeby ochronić elementy tnące przed uszkodzeniem lub przypadkowym użyciem. Przechowuj urządzenie w niedostępnym dla dzieci miejscu.

Nie wolno oblewać lub opryskiwać urządzenia wodą lub innym płynem. Uchwyty kierownicy utrzymuj w czystości. Należy je oczyścić po każdym użyciu, (patrz zalecenia w rozdziale Czyszczenie i Przechowywanie.)

Często przeglądaj niniejszą instrukcje obsługi i na jej podstawie instruuj innych użytkowników. Informacje zawarte w niniejszej instrukcji powinny poszerzyć Twoją ogólną wiedzę techniczną. Jeśli pożyczasz komuś urządzenie, pożycz również niniejszą instrukcje obsługi.

UWAGA! Zachowuj niniejszą instrukcję przez cały okres użytkowania w dobrym stanie, tak by zawsze można było skorzystać z informacji w niej zawartych.

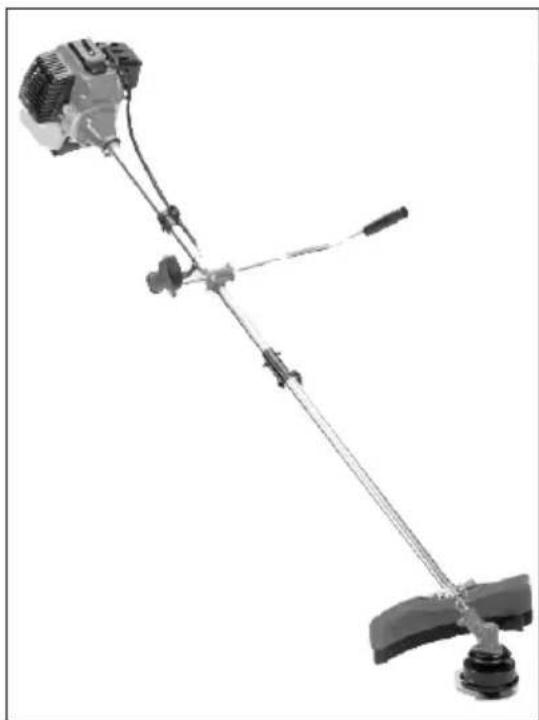

OPIS GŁÓWNYCH PODZESPOŁÓW KOSY SPALINOWEJ

1. Zbiornik paliwa.
2. Uchwyt z wyłącznikiem silnika.
3. Gaźnik / filtr powietrza.
4. Uchwyt.
5. Oprawa zmniejszająca drgania.
6. Manetka gazu.
7. Miejsce dzielenia wału
8. Przekładnia.
9. Narzędzie tnące.
10. Osłona bezpieczeństwa.
11. Śrubą zabezpieczającą do uzupełniania smaru w przekładni kątowej

MONTAŻ

Przed rozpoczęciem pracy, należy upewnić się, czy wszystkie elementy konstrukcyjne są zamocowane prawidłowo.

MONTAŻ UCHWYTU GŁÓWNEGO

Umieść prawą połowę uchwytu z manetką gazu na czarnym plastikowym ograniczniku (zatrzasku) po prawej stronie, a lewą połowę po lewej stronie. Upewnij się czy położenie obydwu części uchwytu jest prawidłowe wyrównaj, jeśli zajdzie taka potrzeba. Sprawdź położenie rąk i nadgarstków przy chwytaniu uchwytu w normalnym trybie pracy. Ręce i nadgarstki powinny być lekko zgięte. Prawidłowe ustawienie obydwu części uchwytu głównego należy zafiksować przy pomocy czterech śrub. Śruby należy staranie dokręcić.

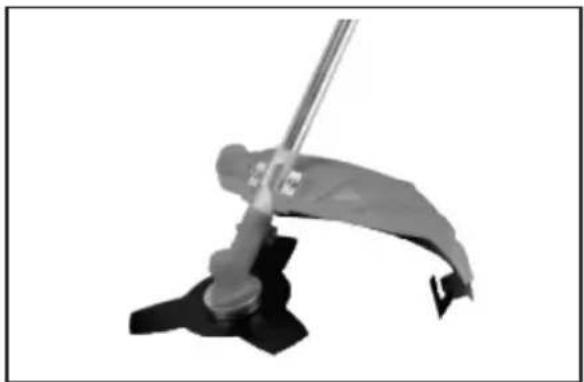

Osłona bezpieczeństwa powinna być zamocowana na wsporniku nad głowicą tnącą za pomocą czterech dołączonych śrub i dwóch płytek.

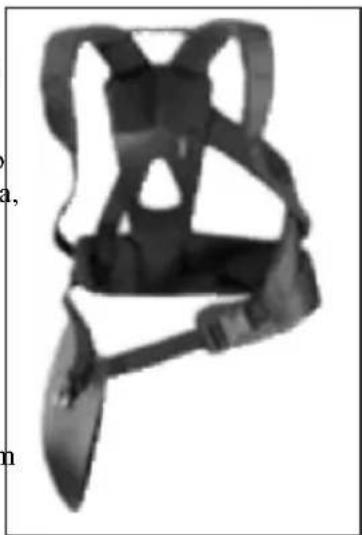

Pas uprzęży zakłada się na lewe ramię, osłona stawu biodrowego będzie znajdować się po prawej stronie operatora, w miejscu gdzie znajduje się tuba kosy. Osłona ta zabezpiecza operatora przed wibracjami pracującej kosy, a także zabezpiecza ubranie robocze przed kontaktem z kosą.

Za każdym razem należy wyregulować uprząż tak, by operator mógł bez większego wysiłku utrzymać kosę w równowadze.

umieść pas uprzęży na lewym ramieniu i zaczep na nim kosę;

wyreguluj położenie zaczepu na drążku kosy, tak by uzyskać prawidłowe położenie kosy;

jeśli w kosie została zamontowana głowica z żyłką, należy przeprowadzić regulacje tak, aby przy swobodnym „zwisie” kosy odległość głowicy od gruntu wynosiła od 0 do 300 mm;

jeśli w kosie została zamontowana tarcza trójzębna, należy wyregulować tak, aby przy swobodnym „zwisie” kosy odległość tarczy od gruntu wynosiła od 100 do 300 mm.

RODZAJE NARZĘDZI TNĄCYCH

Bezpieczeństwo i względu oszczędnościowe wymagają od operatora użycia właściwego narzędzia tnącego. W większości przypadków dołączone do kosy głowica żyłkowa i tarcza trójzębna są wystarczające. Ze względów bezpieczeństwa należy również używać wyłącznie oryginalnych części zamiennych, zalecanych przez producenta.

Nie wolno używać stalowych drutów, strun lub innych nieoryginalnych narzędzi.

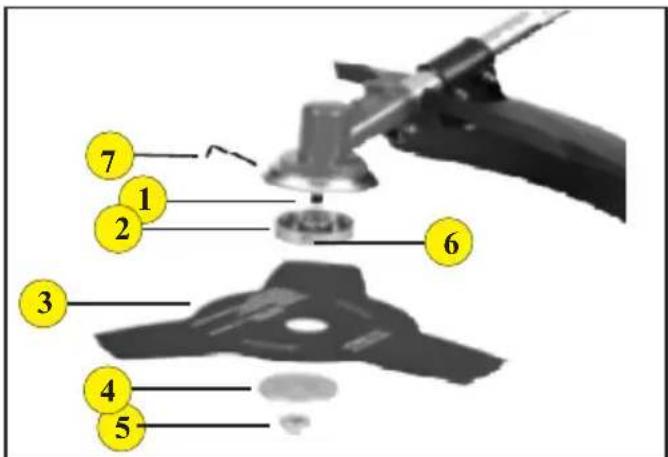

Montaż i demontaż tarczy tnącej

Odkręć nakrętkę (5) w kierunku zgodnym z ruchem wskazówek zegara (w prawo) i zdejmij podkładkę dociskową ostrza (4)

umieść tarczę trójzebną (3) napisem do góry na podkładce stabilizującej (2) (otwór w podkładce bliżej przekładni (6). Uwaga, kierunki strzałek na tarczy i plastikowej osłonie muszą być zgodne.

umieść zdjęta podkładkę (4) z powrotem, żeby zamocować tarczę (3)

nakręć nakrętkę (5) w kierunku przeciwnym do ruchu wskazówek zegara (w lewo) za pomocą klucza dynamometrycznego z siłą 30 Nm lub 3 kGm

upewnij się czy tarcza została zamontowana prawidłowo i bezpiecznie

Sprawdź, czy wszystkie połączenia gwintowe narzędzi tnących są odpowiednio dokręcone

UWAGA! Jeśli narzędzia tnące nie są prawidłowo zamontowane i zabezpieczone mogą spowodować poważne uszkodzenie ciała operatora bądź osób postronnych, a także wyrządzić poważne szkody w mieniu.

UWAGA! Nie wolno używać innych głowic lub tarcz, niż zalecane przez producenta. Ruchome części kosy przy pracy na wysokich obrotach mogą powodować poważne obrażenia osób i niszczenie mienia przy zetknięciu się z owymi.

Całkowitą odpowiedzialność za niewłaściwe użycie kosy spalinowej ponosi operator.

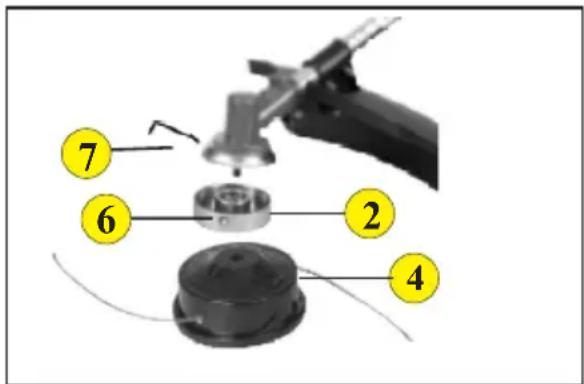

MONTAŻ GŁOWICY TNĄCEJ

Nagwintowany króciec (1). Odkręć nakrętkę w prawo i zdejmij podkładki (5).

Następnie wkręć głowicę w lewo (4) pamiętając, aby podkładka (2) znajdowała się na swoim miejscu z bocznym otworem bliżej przekładni. Wsuń klucz (7) w dwa otwory (jeden na stalowej osłonie głowicy (6), a drugi w nakrętce blokującej (2) i w ten sposób blokując nagwintowany króciec nakręć głowicę.

Upewnij się czy głowica jest zamontowana prawidłowo i bezpiecznie, a żyłka nie wystaje z niej nie więcej niż 15 cm z każdej strony.

WYMIANA ŻYŁKI

Przed wymianą żyłki należy sprawdzić czy głowica jest sprawna i czy nie jest zużyta. Jeśli ślady zużycia są widoczne, należy wymienić całą głowicę.

Zatrzymaj silnik za pomocą wyłącznika.

Odczekaj aż wszystkie elementy ruchome kosy zatrzymają się.

Położ kosę na twardej powierzchni głowicą do góry.

Chwyć lewą ręką obudowę głowicy naciśnij zaczep na bocznej ściance głowicy, a prawą odkręć centralną pokrywę w kierunku zgodnym z ruchem wskazówek zegara

Wyjmij szpulę z głowicy i wyciągnij pozostałości żyłki. Przetnij odcinek żyłki o średnicy 2-2,4 mm i długości 5 m na dwie równe połowy.

Końce każdej połowy żyłki należy umieścić w specjalnych zaczepach na wewnętrznej powierzchni szpuli tak, by oba KOńce nawijać równomiernie i zgodnie z kierunkiem ruchu wskazówek zegara, podczas gdy szpulę kołnierzem z napisami i dwoma wycięciami na obrzeżu trzymać skierowaną do siebie. Po ścisłym nawinięciu obu odcinków żyłki jej KOńce należy umieścić w tych wycięciach na obrzeżu kołnierza.

Pamiętaj, by nawijać żyłkę na szpulę, oba w kierunku zgodnym z ruchem wskazówek zegara równomiernie i mocno, tak by nawijane zwoje nie wchodziły pod zwoje już nawinięte. Jest to najczęściejza przyczyna złej pracy głowicy, w której operator sam wymieniał żyłkę. Umieść obydwa końca żyłki w specjalnych otworach w bocznej ściance obudowy głowicy, tak by żyłka wystawała z każdej strony na około 15 cm.

Wprowadź tak nawiniętą szpulę z żyłką w obudowę głowicy i zablokuj ją zakładając pokrywę w sposób od wrotny do sposobu jej zdejmowania, pamiętając by sprężyna znajdowała się wewnątrz obudowy głowicy w gnieździe (wybraniu) szpuli. Zamocuj głowicę właściwie i bezpiecznie.

Uwaga! Nie wolno używać innych narzędzi tnących, niż zalecane przez producenta. A stosowanie jakichkolwiek drutów, strun jest stanowczo zabronione, gdyż rodzi bardzo poważne zagrożenia zarówno dla operatora jak i najbliższego otoczenia.

Zle nawinięta żyłka jest najczęstszą przyczyną zlej pracy głowicy, w której operator sam wymieniał żyłkę. PRZED URUCHOMIENIEM

Przed koszeniem należy oczyścić teren z obcych ciał i twardych przedmiotów. Kosę należy utrzymywać w pozycji poziomej, żeby narzędzia tnące nie dotknęły gruntu lub innych przedmiotów.

Należy często sprawdzać, czy wszystkie połączenia gwintowe są dokręcone, zwłaszcza mocowania osłony bezpieczeństwa i narzędzi tnących. Przed rozpoczęciem koszenia należy oczyścić teren pracy z przedmiotów, takich jak gwoździe, druty, kamienie lub kawałki szkła, które mogą być odrzucane lub owinięte na narzędziach tnących.

UWAGA: Nie wolno ur uchamiać kosy w pom i e sz cz e ni a ch . Wdy c h an ie s pa l in j es t niebezpieczne dla zdrowia.

UWAGA: Koszenie zanieczyszczonej toksycznymi substancjami trawy też może zagrażać zdrowiu operatora. Należy zakładać specjalne ochraniacze i maski.

ROZRUCH SILNIKA

MIESZANKA PALIWOWA

Używaj bezołowiowej benzyny Eurosuper 95 i oleju syntetycznego lub półsyntetycznego oleju do silników dwusuwowych szybkoobrotowych, mieszając je w stosunku- 40 :1 (4L paliwa na 100 ml oleju)

Warunki	Benzyna: olej
Do 10 g odzin użytkowania	25:1
Po 10 godzinach użytkowania	40:1

Tabela mieszania 40:1

Ilość benzyny w litrach	1	2	3	4	5
Ilość oleju w ml	25	50	75	100	125

UWAGA! Użycie syntetycznego oleju dla silników dwusuwowych zmniejszy ryzyko powstania zanieczyszczeń świecy zapłonowej, tłoka, tłumika i cylindra a także zmniejszy emisję spalin.

Zapewni również właściwe smarowanie, co przedłuża żywotność silnika. Bezwzględnie zabrania się stosowania oleju typu Mixol i jego odmian oraz olejów przeznaczonych do silników czterosuwowych.

Ważne jest używanie tylko czystej, świeżej benzyny dobrej jakości. Mieszankę paliwową należy wykorzystać w ciągu trzech tygodni od momentu jej sporządzenia.

Najpierw należy sporządzić mieszankę paliwową, a później napełnić zbiornik paliwa. Nie wolno sporządzać mieszanki w zbiorniku paliwa. Żeby właściwie sporządzić mieszankę paliwową, należy najpierw włać do specjalnego pojemnika (kanistra) benzynę, a później olej i wymieszać. Prace z paliwem należy przeprowadzać na świeżym powietrzu na otwartej przestrzeni z dala od źródeł ognia, iskier i płomieni. Podczas tankowania silnik powinien być unieruchomiony, nie wolno palić papierosów, nie wolno używać telefonu komórkowego. Należ skoncentrować się na wykonywanej czynności. Kanister z mieszanką paliwową lub zbiornik paliwa kosy spalinowej należy potrząsnąć przed każdym użyciem (możliwość rozwarstwienia się mieszanki). Aby napełnić zbiornik paliwa kosy spalinowej. Odkręć korek wlewu paliwa i wlej mieszankę za pomocą lejka, zachowując przy tym szczególną ostrożność, żeby nie rozlać paliwa i żeby paliwo nie zalało na ubrania. Jeśli jednak, tak się stało, należy wytrzeć rozlane paliwo suchą szmatką.

UWAGA! Zbyt niski poziom paliwa w zbiorniku (ponizej 1/3 objętości) może powodować niestabilną pracę silnika. Należy uzupełniać zużyte paliwo podczas koszenia

Uruchom silnik co najmniej trzy metry od miejsca tankowania paliwa, aby skutecznie uniknąć ryzyka powstania pożaru.

Nie wolno tankować jeśli silnik jest gorący. URUCHOMIENIE SILNIKA

2 - Fajka świecy zapłonowej (pod osłoną)

3 - Dźwignia ssania

4 - Przycisk pompki paliwowej

5 - Uchwyt linki rozrusznika

6 - Obudowa filtra powietrza

7 - Zbiornik paliwa

8 - Korek zbiornika z odpowietrznikiem

9 - Tłumik

10 - Obudowa sprzęgła

Przed pierwszym uruchomieniem sprawdź poziom smaru w przekładni kątowej

Żeby uruchomić zimny silnik należy:

1. sprawdzić czy fajka i świeca są połączone
2. napełnić zbiornik mieszanką paliwową, wcisnąć manetkę gazu do oporu stosując kolejność wciskania przycisków i zablokować jej położenie włączając czerwony przycisk na bocznej powierzchni uchwytu (3) w pozycję uruchomienia „do gó y”

wyłączony Włącznik zapłonu włączony blokada gazu Blokada dzwigni gazu (umożliwiając latwiejszy rozruch zimnego silnika ) manetka gazu

1. Kosę położyć na gruncie/z iemi/podłużu w stabilnej pozycji. Sprawdzić czy element tnący jest właściwie przykręcony i czy w jego pobliżu nie znajdują się przedmioty mogące go zablokować.

2. Nacisnąć 5 - 6 razy przycisk pompki paliwowej pod gaźnikiem, żeby napełnić układ paliwowy silnika paliwem, ( paliwo będzie widoczne w przezroczystej rurce paliwowe)j.

3. Umieść manetkę ssania (pomocnicze urządzenie rozruchowe) w pozycji włączonej (dźwignia do dołu)

4. Lewą ręką chwyć mocno uchwyt kosy spalinowej, żeby utrzymać kosę w poziomej pozycji względem gruntu, prawą ręką delikatnie pociągnij za uchwyt rozrusznika, aż do momentu wyczuwalnego oporu. Wtedy zdecydowanie pociągaj za linkę rozrusznika (w tym czasie silnik zapali i natychmiast zgaśnie).

5. Przełącz manetkę ssania na środek i ponownie pociągnąć za linkę rozrusznika aż silnik zapali.

Nie wyciągaj linki rozrusznika do samego końca, żeby nie uszkodzić mechanizmu powrotnego linki. Delikatnie przytrzymuj linkę naciągniętą przy jej zwijaniu.

1. Po odpaleniu (ok..1 min) wyłącz ssanie przesuwając dzwignię ssania do samego dołu. Jeśli pomimo kilku prób silnik się nie uruchamia może to oznaczać, że świeca zapłonowa jest zalana. Należy wówczas wykręcić świece zapłonową, wytrzeć ją i wysuszyć, a następnie szarpiąc kilka razy linkę

rozrusznika (bez świecy zapłonowej), „przewietrzyć”, osuszyć cylinder z nadmiaru paliwa.

UWAGA! Jeśli silnik jest ciepły, nie jest konieczne załączanie ssania.

Nie należy pozostawiać pracującej kosy na wolnych obrotach nie dłużej niż 15 minut - ryzyko zatarcia silnika i utraty ochrony gwarancyjnej.

Maksymalny czas pracy urządzenia bez przerwy to 30 minut (nie dłużej niż praca na 1 zbiorniku paliwa). Czas potrzebny na przerwę jest równy czasowi pracy.

Zatrzymanie silnika

Aby zatrzymać silnik należy puścić manetkę gazu Gdy obroty silnika bedą wolne, przestawić wyłącznik zapłonu do dołu - na pozycję Stop.

DOCIERANIE SILNIKA

W czasie pierwszych pięciu godzin użytkowania kosy spalinowej nie powinno się wprowadzać silnik na najwyższe obroty. Maksymalne obroty silnika nie powinny przekraczać 3/4 pełnej mocy silnika. Dzięki temu wszelkie ruchome części silnika będą miały czas i lepsze warunki na wzajemne dopasowanie się do siebie.

Uwaga! przez pierwsze dwa zbiorniki paliwa stosujemy tylko głowicę z żyłką. Dzięki prawidłowo przeprowadzonemu docieraniu silnik będzie bez problemu rozwijał maksymalną moc.

Uwaga! Po dwóch godzinach pracy należy zrobić przerwę i sprawdzić stopień dokręcenia wszystkich połączeń śrubowych, i w razie konieczności dokręcić wszystkie poluzowane śruby i nakrętki.

Uwaga! W przypadku połuzowania się śrub mocujących tłumik i kolektor ssący należy bezwzględnie zgłosić się do autoryzowanego serwisu. Samodzielne dokręcenie tych śrub może być przyczyną uszkodzeń silnika.

UŻYTKOWANIE KOSY SPALINOWEJ

Jakich osłon bezpieczeństwa używać przy różnych narzędziach tnących.

Osłona bezpieczeństwa jest dwukolorowa (główna część może być w różnych jaskrawych kolorach, ale część na obwodzie osłony zawsze jest w kolorze czarnym i jej elementem jest nożyk regulujący długość żyłki tnącej po jej rozwinięciu w czasie pracy).

1. Jeśli planujesz używać głowice żyłkową.

Osłona bezpieczeństwa musi być kompletna tzn. mieć zamontowane obydwie części (główną, w kolorze jasnym i czarna na obwodzie jasnej osłony wraz z nożykiem, skracającym nadmiar rozwiniętej żyłki).

2. Jeśli planujesz używać tarczę trójzebną.

Należy zdemontować małą czarną obwodową część osłony wraz z nożykiem nieprzydatnym podczas pracy tarczą, za pomocą śrubokręta.

Pamiętaj, że należy używać wyłącznie narzędzi tnących zalecanych przez producenta. Wszystkie rodzaje innych narzędzi tnących, zwłaszcza tak zwane „tarcze zębate”.

Kosa spalinowa służy do koszenia trawy, ścinania krzewów, innych zarośli.

Sprawdź czy kosa jest właściwie wywarzona (silnik względem zespołu tnącego). Narzędzie tnące (tarcza, głowica żyłkowa) musi bez pomocy operatora układać się równolegle do gruntu.

Przed koszeniem naciśnij kilka razy manetkę gazu do połowy, żeby się upewnić, czy wszystko jest w dobrym stanie technicznym i działa właściwie.

Przechodzenie pomiędzy kolejnymi miejscami pracy należy wykonywać z wyłączoną kosą, niosąc ją tak, żeby narzędzia tnące znajdowały się poniżej pasa operatora i z dala od jego ciała. Należy się upcwnić, czy w pobliżu znajdują się osoby postronne, dzieci lub zwierzęta co najmniej W odległości co najmniej 15 metrów.

Operator powinien znajdować się w pozycji zrównoważonej i stabilnej, stojąc pewnie na obu nogach.

Maszyny nie należy stosować do:

• ścinania drzew
• rozdrabniania gałęzi
• odkurzania liści

KOSZENIE TRAWY

Trzymając kosę tak by narzędzie tnące znajdowało się równolegle do ziemi. Należy kosić trawę ruchami wahadłowymi w lewo i w prawo posuwając się do przodu. Przed wprowadzeniem żyłki tnącej w trawę należy wcisnąć manetkę gazu do oporu tak by silnik był na najwyższych obrotach, utrzymywanych przez cały czas koszenia. W przypadku koszenia trawy wysokiej, należy sickać żdźbła trawy od góry ku dołowi, gdyż długie żdźbła mają tendencją do nawijania się na wirujące narzędzie tnące. Podczas koszenia trawy za pomocą tarczy trójzębnej należy kosić od prawej strony do lewej, zostawiając skoszoną trawę po lewej stronie, (co ułatwi późniejsze zbieranie pokosu).

Jeśli jest to możliwe, należy unikać kamieni, (nawet małych), muld ziemi, nawet małych kawałków drzewa lub czegokolwiek, co może być niewidoczne w trawie. Jeśli kosa przypadkowo uderzy jakiś większy przedmiot, zablokuje się lub rośliny nawiną się na głowicę, należy zwolnić manetkę gazu tak by narzędzię tnące zatrzymało się oraz zatrzymać silnik, naciskając przycisk STOP na uchwycie.

Następnie położ kosę na ziemie i sprawdź, czy nie zostały uszkodzone narzędzia tnące. Jeśli są uszkodzone, należy wymienić je na nowe. Jeśli tylko pędy roślin nawinięte są na głowicę, należy je usunąć chroniąc ręce w rękawicach ochronnych i wyczyścić narzędzia tnące.

Uwaga! Podczas wszelkich prac konserwacyjnych, naprawczych oraz narzędzi tnących należy zawsze zakładać rękawice ochronne i zatrzymać silnik za pomocą przyciska STOP na uchwycie.

Kiedy obydwa końcu żyłki zużyją się i staną się krótsze z powodu zużycia, należy:

wyłączyć i zatrzymać kosę a następnie naciskając przycisk głowicy wyciągnąć żyłkę ze środka głowicy ciągnąc za końca żyłki - wysunąć około 15 cm z każdej strony lub

zwiększyć obroty silnika i uderzyć głowicą o ziemię, wtedy żyłka automatycznie wysunie się z głowicy i będzie mieć prawidłową długość przy koszeniu, w razie konieczności procedurę powtórzyć

Tę metodę klient wykonuje na własne ryzyko gdyż istnieje duże prawdopodobieństwo uszkodzenia głowicy - gwarant nie ponosi odpowiedzialności za uszkodzenie tego elementu.

PRAWIDŁOWE UŻYTKOWANIE TARCZY TRÓJZĘBNEJ

UWAGA! Podczas użytkowania kosy spalinowej wszystkie części ochronne i osłony bezpieczeństwa muszą być sprawne technicznie.

Jeśli operator nie przestrzega wszystkich zaleceń dotyczących bezpieczeństwa, koszenie za pomocą tarczy może powodować niebezpieczne odbicia.

Zwróć uwagę na poniższy rysunek. Przy ścinaniu cienkich jednorocznych odrostów drzew należy używać wyłącznie części tarczy oznaczonej na rysunku literą A.

A NIE B

Części tarczy oznaczonej

literą B można używać dopuszczalnie wyłącznie przy mocnym chwycie rąk operatora. Użycie tej części tarczy nie jest zalecane.

Część tarczy, oznaczona literami NO, nie jest przeznaczona do koszenia i ścinania, ponieważ może powodować „odbicia”, które są niebezpieczne dla ludzi, zwierząt i mienia. Tej części tarczy NIE WOLNO używać.

UWAGA! Podczas użytkowania kosy wszystkie części ochronne i osłony bezpieczeństwa muszą być w dobrym stanie technicznym.

Podczas obsługi, napraw i czyszczenia silnik musi być zatrzymany, a wyłącznik musi być w pozycji STOP.

Podczas pracy kosa wibruje i drgania mogą powodować narastające zmeczenie operatora. Należy więc robić regularne przerwy, a łączny czas pracy w ciągu ośmiogodzinnego dnia pracy nie powinien przekraczać trzech godz. Kosa jest wyposażona w system zmniejszenia drgań. Po każdej godzinie pracy zalecca się kilkunastominutowe przerwy

OBSŁUGA

Obsługa świecy zapłonowej

Świecę zapłonową należy wymieniać (na identyczną lub jej odpowiednik) na początku każdego sezonu lub po 40 godzinach użytkowania. Oryginalna

świeca zapłonowa to Torch

0,6 mm

L8RTC Jest możliwość zastosowania zamiennika Champion CJ7Y lub NGK BPM7A .Przerwa między elektrodami należy ustawić na 0,6 mm za pomocą szczelinomieża listkowego.W razie jakichkolwiek problemów podczas wymiany lub doboru odpowiedniej świecy skontaktuj się z Centrum serwisowym NAC

Zalecane do wykonania w autoryzowanym serwisie.

Regulacja gaźnika.

Podczas normalnego użytkowania po wielu godzinach pracy gaźnik może wymagać regulacji. Regulację składu mieszanki powinien przeprowadzić serwis gdyż niewłaściwa regulacja może spowodować przegrzanie lub zatarcie silnika, wpływa negatywnie na ochronę środowiska i niesie ryzyko utraty ochrony gwarancyjnej. Nie podejmuj się tej czynności jeżeli nie posiadasz odpowiedniej wiedzy oraz narzędzi

Regulacja obrotów jałowych.

Za pomocą śruby zderzakowej wyreguluj obroty silnika, które powinni wynosić 3000±200 obr/min.

Dla przeprowadzenia tej regulacji będzie potrzebny obrotomierz. Jeśli nie posiadasz tego narzędzia należy zwrócić się do autoryzowanego punktu serwisowego.

Tę regulację należy przeprowadzać przy zimnym silniku.

PRZEKŁADNIA

Uwaga! Przed pierwszym uruchomieniem sprawdź poziom smaru w przekładni kątowej

Przekładnię należy smarować po pierwszej godzinie użytkowania kosy spalinowej i co każde kolejne dziesięć godzin pracy. Odkręć śrubę (1) za pomocą właściwego klucza i umieść w przekładni smar Używaj specjalnego smaru, który jest odporny na działanie wysokich temperatur.

Wkręć mocno śrubę z powrotem.

Niektóre modele kos spalinowych zamiast śruby mają zastosowaną kalamitkę.

UWAGA! Kiedy silnik pracuje na wolnych obrotach, narzędzie tnące nie powinno się załączać (obracać)

KONSERWACJA

Po zakończeniu pracy kosę należy dokładnie wyczyścić od trawy i innych zanieczyszczeń, które mogą znajdować się na narzędziu tnącym i osłonie bezpieczeństwa. następnie kosę należy umieścić w opakowaniu, żeby uniknąć zranienia operatora i innych ludzi podczas transportu.

Kiedy kładziesz kosę na ziemie, uważaj, żeby nie uderzyć lub uszkodzić zbiornik paliwa. Nie upuść upaść na twarde podłoże, ponieważ to może uszkodzić urządzenie.

Jeśli kosa nie będzie używana przez okres dłuższy, niż miesiąc, postępuj jak następuje:

Opróżnij zbiornik paliwa.

Zabezpiecz wszystkie metalowe części silnika przed korozją, nakładając cienką warstwę smaru.

Wykręć świecę zapłonową, wlej kilka kropel oleju do cylindra, szarpnij linkę rozrusznika 2-3 razy, żeby równomiernie rozprowadzić olej. Wkręć świecę zapłonową z powrotem.

Zaleca się uruchomienie silnika na kilka minut po każdych 60 dniach przechowywania.

Pilnuj, żeby mieszanka paliwowa była dobrze wymieszana.

ROZWIĄZYWANIE PROBLEMÓW

Silnik traci moc lub nagle zatrzymuje się:

Sprawdź, czy w zbiorniku jest paliwo.

Mieszanka paliwowa nie ma dopływu do gaźnika.

Należy wymienić filtr paliwa w zbiorniku lub wyczyścić go.

Do paliwa dostała się woda. Opróżnij i przepłucz cały system paliwowy.

Zanieczyszczony filtr powietrza. Wyczyść i wymyj filtr powietrza w wodzie z mydłem, wysusz, zwilż trochę olejem i umieść go z powrotem.

Są zanieczyszczenia na cylindrze, rurze wydechowej lub na tłumiku. Wyczyść cylinder i rurę wydechową lub wymień tłumik.

Zapchany odpowietrznik w korku paliwowym - należy go udrożnić.

Kosa żle kosi:

Rośliny nawinięte na narzędzie tnące.

Jeśli używana jest tarcza: tarcza może być zużyta lub niewystarczająco ostra. Wymień tarczę na nową.

OSTRZEŻENIE.

Nie wolno używać mieszanki, która nie odpowiada zaleceniom producenta, ponieważ będzie unieważniona gwarancja.

Kosa powinna być użytkowana wyłącznie z zamontowanym oryginalnym narzędziem tnącym, zalecanym przez producenta.

TRANSPORT

Przygotowując kosę do transportu należy opróżnić zbiornik paliwa i zabezpieczyć ostrze tnące oraz ostrze regulujące długość roboczą żyłki na osłonie głowicy, przed przypadkowym kontaktem z innymi przedmiotami, które mogą zostać uszkodzone.

UTYLIZACJA

Ponieważ każde urządzenie ma określoną przez konstruktora żywotność, także i kosa po wykonaniu określone j pra cy straci swoj e wła sności użytkowe. Najlepiej wówczas oddać ją do punktu serwisowego, lub po oddzieleniu części metalowych od części z tworzywa przekazać elementy do właściwych punktów skupu surowców wtórnych.

RYZYKO RESZTKOWE

Pomimo tego, że producent sprzętu ponosi odpowiedzialność za jej konstrukcję eliminującą niebezpieczeństwo, pewne elementy ryzyka podczas pracy są nie do uniknięcia. Ryzyko resztkowe wynika z błędnego zachowania obsługującego urządzenie Największe niebezpieczeństwo występuje przy wykonywaniu następujących zabronionych czynności: użytkowania sprzętu przez dzieci

używania sprzętu do innych celów, niż opisane w instrukcji obsługi koszenie, gdy inne osoby, a w szczególności dzieci lub zwierzęta znajdują się w pobliżu

używanie sprzętu przez osoby nie zapoznane z instrukcją obsługi

używanie sprzętu bez właściwej, zabezpieczającej obsługującego odzieży i obuwia chroniącego stopy używanie sprzętu z uszkodzonymi osłonami lub obudową oraz bez właściwie zamontowanych urządzeń zabezpieczających np: osłon tarczy itp...

OCENA RYZYKA RESZTKOWEGO

Przy przestrzeganiu zaleceń podanych w instrukcji obsługi zagrożenie resztkowe przy użytkowaniu sprzętu może być wyeliminowane.

Istnieje ryzyko w przypadku nie dostosowania się do powyższych zaleceń.

W RAZIE WYPADKU LUB AWARII

W razie wypadku należy natychmiast zatrzymać/wyłączyć maszynę i wezwać pomoc (jeśli tego wymaga sytuacja)!

W razie awarii należy zatrzymać/wyłączyć maszynę i skontaktować się z autoryzowanym serwisem w celu usunięcia awarii.

Zdjęcia i opisy powyższej instrukcji są własnością firmy NAC. Zgodnie z Dz. U. 94 Nr 24 poz. 83, sprost: Dz. U. 94 Nr 43 poz. 170, kopiowanie, przetwarzanie i rozpowszechnianie tych materiałów w całości lub w części bez zgody firmy NAC jest zabronione i stanowi naruszenie praw autorskich.

Drogi Kliencie.

W przypadku problemu, jeśli nie znajdziesz jego rozwiązania w Instrukcji Obsługi, zanim podejmiesz kroki reklamacyjne, skontaktuj się z Centralnym Serwisem pod numerem telefonu

801 044 450

lub e-mailem

[e-mail]

pozwoli to zaoszczędzić wiele Twojego cennego czasu i niepotrzebnego stresu.

Niniejsza instrukcja kosy spalinowej nie wskazuje cech nabytego przez Państwa urządzenia w zakresie, w jakim nie mają one bezpośrednio na sposób korzystania z niego , którego dotyczy instrukcja ,a tym samym szczegółowe dane techniczne wskazane w instrukcji mogą ulec zmianie za co firma NAC nie ponosi odpowiedzialności.

NAC NEW AMERICAN CONCEPT

GWARANCJA

Szanowni Państwo!

Dziękujemy za dokonanie zakupu naszego produktu i gratulujemy trafnego wyboru.

Urządzenie, które Państwo kupiliście zostało zaprojektowane i wyprodukowane według najnowszych technologii oraz reprezentuje światowe standardy jakości i niezawodności, jednocześnie będąc przyjaznym dla środowiska.

Przypominamy o obowiązku dokładnego zapoznania się z procedurami uruchomienia oraz eksploatacji przed rozpoczęciem korzystania

z urządzenia; procedury te są zawarte w dostarczonej z urządzeniem Instrukcji Obsługi.

WARUNKI GWARANCJI

1. Firma NAC gwarantuje sprawne działanie urządzenia zgodnie z warunkami techniczno-eksploatacyjnymi opisanymi w Instrukcji Obsługi.
2. Na urządzenie udziela się 24 - miesięcznej gwarancji konsumentowi (tj. osobie fizycznej dokonującej z przedsiębiorcą czynności prawnej niezwiązanej bezpośrednio z jej działalnością gospodarczą lub zawodową) oraz 12 - miesięcznej gwarancji przy zakupie przez przedsiębiorcę (tj. osobę fizyczną, osobę prawną i jednostkę organizacyjną, prowadzącą we własnym imieniu działalność gospodarczą lub zawodową). Po tym okresie użytkownik ma prawo do napraw odpłatnych.
3. Wszystkie uszkodzenia ujawnione w okresie obowiązywania gwarancji, wynikające z wad materiałowych, montażowych lub produkcyjnych będą usuwane bezpłatnie.
4. Podstawą do uzyskania ochrony gwarancyjnej jest dowód zakupu urządzenia od Autoryzowanego Dystrybutora sprzętu NAC wraz z podpisanym w dniu sprzedaży drukiem niniejszej karty gwarancyjnej wydanym przez oficjalnego Autoryzowanego Dystrybutora marki NAC. Ochrona gwarancyjna nie będzie udzielana jeżeli druk gwarancji będzie poświadczony/podstemplowany przez firmę nie będącą Autoryzowanym Dystrybutorem marki NAC. Niniejsza gwarancja obowiązuje na terenie Rzeczypospolitej Polskiej.
5. Wady urządzenia podlegające gwarancji będą usuwane w terminie do 14 dni roboczych od daty przyjęcia w Autoryzowanym Serwisie NAC. Termin ten może ulec wydłużeniu do 30 dni roboczych w wyjątkowych przypadkach.
6. Z przyczyn niezależnych od Gwaranta wskazany powyżej termin może ulec wydłużeniu, w szczególności gdy produkt wymaga dodatkowej weryfikacji/ekspertyzy lub wystąpią okoliczności mające postać siły wyższej uniemożliwiającej jego zachowanie np.: powódź, pożar, strajki, klęski żywiołowe, restrykcje importowe itp.
7. W zakres gwarancji nie wchodzą czynności takie jak: montaż, konserwacja, obsługa okresowa, regulacja i czyszczenia, a także przeglądy, wymiana oleju i filtrów wraz z materiałami i częściami użytymi do w/w czynności. Czynności te mogą być wykonane odpłatnie.
8. W celu usunięcia wad lub uszkodzeń urządzenie wraz z dowodem zakupu i ważną Kartą Gwarancyjną należy dostarczyć do najbliższego Autoryzowanego Serwisu, skorzystać z wygodnego systemu „door to door” lub dostarczyć do miejsca zakupu. Urządzenie powinno zostać uprzednio oczyszczone. Serwis/sklep może odmówić naprawy urządzenia nieoczyszczonego. Jeżeli urządzenie ma zostać wysłane, przed przekazaniem go kurierowi lub sprzedawcy należy bezwzględnie wyłać z niego płyny eksploatacyjne (paliwo i olej). Opakowanie musi zapewnić bezpieczny transport, zaleca się opakowanie oryginalne.
9. Sposób naprawy ustala gwarant. Gwarant nie ma obowiązku dostarczenia urządzenia zastępczego na czas naprawy gwarancyjnej.
10. Gwarancja ta obowiązuje pod warunkiem, że urządzenie jest prawidłowo eksploatowane, konserwowane i obsługiwane zgodnie z dołączoną Instrukcją Obsługi.
11. Użytkownik jest obowiązany do natychmiastowego zaniechania użytkowania uszkodzonego urządzenia. Kontynuacja pracy uszkodzonym urządzeniem może powodować powstanie kolejnych usterek oraz zagrażać zdrowiu lub życiu użytkownika lub osób trzecich.
12. Gwarancją nie są objęte uszkodzenia powstałe w wyniku: uszkodzeń mechanicznych, niewłaściwego użytkowania, dokonywania modyfikacji oraz napraw dokonanych przez osoby nieupoważnione. Dotyczy to również zamontowania i używania niewłaściwych części oraz filtrów, smarów, olejów, paliw.
13. Zniszczenie plomb gwarancyjnych, o ile są, lub tabliczki znamionowej z numerem seryjnym, może być podstawą do odrzucenia gwarancji.
14. Gwarancja nie obejmuje wad powstałych na skutek uderzenia pioruna, pożaru, powodzi i innych klęsk żywiołowych.
15. Gwarancji nie podlegają elementy eksploatacyjne i ulegające naturalnemu zużyciu podczas pracy i podlegające kontroli stanu przez użytkownika takie jak: paski klinowe, żarówki, filtry, świece zapłonowe, koła jezdne, noże i ostrza tnące, uchwyty noży, głowice żyłkowe, łańcuchy tnące, prowadnice łańcucha, linki sterownicze, wpusty i kołki przeciążeniowe.
16. Firma NAC nie odpowiada za bezpośrednie lub pośrednie szkody, straty bądź koszty wynikłe z zastosowaniem, bądź brakiem możliwości zastosowania urządzenia do jakiegokolwiek celu.
17. Jeżeli przed przystąpieniem do naprawy konieczne jest przeprowadzenie czynności związanych z konserwacją urządzenia to Serwis/sklep może przeprowadzić takie czynności odpłatnie za zgodą użytkownika/reklamującego.
18. Jeżeli podczas naprawy stwierdzono konieczność wymiany elementów związanych z bezpieczeństwem użytkowania lub osób trzecich (m.in. ostrza tnące, łańcuchy, prowadnice, osłony elementów tnących i inne związane z bezpieczeństwem), to serwis jest zobowiązany do wymiany tych elementów nawet wtedy, gdy wiąże się to z koniecznością pobrania opłat za zgodą użytkownika/reklamującego. Brak udzielenia takiej zgody oznacza, iż Gwarant nie bierze na siebie odpowiedzialności za bezpieczeństwo użytkowania urządzenia z niesprawnościami ujawnionymi przez serwis.
19. Gwarancja nie obejmuje ewentualnych szkód wyrządzonych przedmiotom lub osobom.
20. Gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego będącego osobą fizyczną wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

KARTA GWARANCYJNA

Nazwa sprzętu *

Model *

Data sprzedaży *

Nr fabryczny urządzenia *

Nr fabryczny silnika *

Oświadczam, że zapoznałem się z Instrukcją Obsługi oraz Gwarancją.

Zakupiony sprzęt otrzymałem sprawny, kompletny, wraz z dowodem zakupu.

Czytelny podpis nabywcy

Pieczątka i czytelny podpis sprzedawcy *1

* - Wypełnia sprzedawca

*1 – Oświadczam, że jestem oficjalnym Autoryzowanym Dystrybutorem sprzętu NAC.

Złożenie oświadczenia niezgodnego ze stanem faktycznym przez podmiot nie będący autoryzowanym Dystrybutorem sprzętu NAC może skutkować odpowiedzialnością karną sprzedawcy na podstawie art. 271 i art. 286 Kodeksu Karnego.

ADNOTACJE O PRZEBIEGU NAPRAW

1.		OPIS NAPRAWY
	DATA ZGŁOSZENIA SPRZĘTU
	DATA ZAKOŃCZENIA NAPRAWY
	DATA WYDANIA SPRZĘTU	PIECZĄTKA ZAKŁADU
2.		OPIS NAPRAWY
	DATA ZGŁOSZENIA SPRZĘTU
	DATA ZAKOŃCZENIA NAPRAWY
	DATA WYDANIA SPRZĘTU	PIECZĄTKA ZAKŁADU
3.		OPIS NAPRAWY
	DATA ZGŁOSZENIA SPRZĘTU
	DATA ZAKOŃCZENIA NAPRAWY
	DATA WYDANIA SPRZĘTU	PIECZĄTKA ZAKŁADU
4.		OPIS NAPRAWY
	DATA ZGŁOSZENIA SPRZĘTU
	DATA ZAKOŃCZENIA NAPRAWY
	DATA WYDANIA SPRZĘTU	PIECZĄTKA ZAKŁADU

ODKRYJ NOWE MOŻLIWOŚCI NRC NEW AMERICAN CONCEPT

Drogi Kliencie,

w sprawach związanych z obsługą gwarancyjną oraz serwisową kontaktuj się z nami przez stronę internetową

serwis.nac.com.pl

Zobacz VIDEO PORADY serwis.nac.com.pl NAC

Zdjęcia i opisy z niniejszej instrukcji są własnością firmy NAC. Zgodnie z Dz. U. 94 Nr 24 poz. 83, sprost: Dz. U. 94 Nr 43 poz. 170 kopiowanie, przetwarzanie i rozpowszechnianie tych materiałów w całości lub w części bez zgody firmy NAC jest zabronione i stanowi naruszenie praw autorskich.

Niniejsza instrukcja kosiarek spalinowych nie wskazuje cech nabytego przez Państwa urządzenia, którego dotyczy instrukcja, w zakresie, w jakim nie mają one wpływu bezpośrednio na sposób korzystania z niego, a tym samym szczegółowe dane techniczne wskazane w instrukcji mogą ulec zmianie, za co firma NAC nie ponosi odpowiedzialności.
