INSTRUKCJA OBSŁUGI BP1494-517-20TO NAC

Deklaracja zgodności WE, nr 2014/220

Producent:

notro:

NAC Sp. 20.0.

adres:

Al. Krakowska 39, 05-090 Raszyn, Polska

z pełną odpowiedzialnością deklaruje, że maszyna:

nazwo: Kosa spalinowa

model: BP1494-517-20TO

numer serjiny: 1 - 100000000

zmierzony maksymalny poziom mocy akustycznej L_ A wynosi 111 dB(A), gwarantowany poziom mocy akustycznej L_ A wynosi 111 dB(A).

spełnia zasadnicze wymagania:

- dyrektywy maszynowej MD 2006/42/EC,

• dyrektywy dotyczącej kompatybilności EMC 2004/108/EC.

- dyrektywy dotyczącej hałasu NEE 2000/14/EC załącznik V oraz 2005/88/EC,

spelnia wymagania następujących norm zharmonizowanych:

- EN ISO 11806-1:2011

EN ISO 14982:2009

Deklaracja ta odnosi się wyłącznie do maszyny w stanie, w jakim została wprowadzona do obrotu i nie obejmuje części składowych dodanych przez użytkownika końcowego lub przeprowadzonych przez niego późniejszych działań.

Dokumentacja techniczna znajduje się w siedzibie firmy NAC sp. z o.o., a osobą upoważnioną do jej dysponowaniem jest Piotr Gajos.

Gdynia, 28 sierpnia 2014

miejsce, data

podpis

Piotr Gajos, Inżynier ds.

oceny zgodności produktów

imie, nazwiska, funkcja

Zcjęcia i opisy powyższej instrukcji sa własnością firmy NAC. Zgodnie z Dz. U. 94 Nr 24 poz. 83, sprost: Dz. U. 94 Nr 43 poz. 170, kopłowanie, przotwarzanie i rozpowszochnianie tych matenialów w całości lub w części bez zgody firmy NAC jest zabronione i stanow naruszenie praw autorskich.

Drogi Kliencie.

W przypadku problemu, jeśli nie znajdziesz jego rozwiązania w Instrukcji Obsługł,

zanim podejmiesz krodk reklamacyjne, skontaktuł się

z Centralnym Serwisem pod numerem telefonu

801 044 450

lub e-mailem

[e-mail]

pozwoli to zaoszczędzić wiele Twojego cennego czasu i niepotrzebnego stresu.

Niniejsza instrukcja kosy spalinowej nie wskazuje cech nabytego przez

Państwa urządzenia w zakresie, w jakim nie mają one bezpośrednio na sposób korzystania z niego , którego dotyczy instrukcja , a tym samym szczegółowe dane techniczne wskazanc w instrukcji mogą ulec zmianie za co firma NAC nie ponosi odpowiedzialności.

NEW AMERICAN CONCEPT

SPRZET OGRODNICZY

Instrukcja Obsługi

Kosy spalinowej

Model	BP1494-517-20TO
Silnik	1E44F-B
Mieszanka paliwowa (paliwo olej)	40:1
Moc maksymalna silnika	1,5 kW/2 KM
Pojemność silnika	51,7 cm ^3
Pojemność zbiornika palwa	0,65 L
Średnica robocza żyka/tarczy	430/255 mm
Zalecana żyka	max 2,4 mm
Średnica otworu narȩdzi trȩcych	25,4 mm
Maksymalna prędkość obrotowa tarczy	8500 min ^-1
Kierunek obrotów tarczy(patrȩć od dołu)	w lewo
Prȩdkość obrotowa silnika przy max. mocy	8500 min ^-1
Obroty silnika na biegu jialowym	3100x400 min ^-1
Waga	9,5 kg
Gwarantowyany poziom mocy akustycznej LWA	111 dB (A)
Rok produkcji	2015

Przed pierwszym uruchomieniem sprawdź poziom smaru w przekładni kątowej

UWAGA! Urządzenie przeznaczone do obsługi terenów przydomowych. Uzywanie urządzenia do celów profesjonalnych, półprofesjonalnych lub zarobkowych powoduje unieważnienie gwarancji.

Uwaga! Przed przystąpieniem do montażu lub obsługi należy zapoznać się z niniejszą Instrukcją Obsługi.

Produce nt; NAC Sp.z o.o.

Al. Krakowska 39, 05-090 Raszyn

tel. [phone], fax [phone]

www.nac.com.pl [e-mail]

2015 wydanie I

Instrukcja oryginalna

Tekst oznaczony tym znakiem jest szczególnie ważny dla zachowania bezpieczeństwa użytkowania maszyny. W przypadku nie zrozumienia instrukcji,

bądź jej części, należy skontaktować się ze sprzedowa wyrabu lub importerami w celu

wyjaśnienia wątpliwości.

Spis treści

Dane techniczne .....str.1

Piktogramy ostrzegawcze ...... str. 2

Tabliczka znamionowa ...... str. 2

Wprowadzenie ...... str. 3

Prawidłowe wyposażenie operatora ...... str. 3 Ogólna zasady bezpieczeństwa ...... str. 3

Zasady bagnierzońska przy pracy z paliwem — str. 2

Zasady bezpiecznego użytkowania .... str. 4

Zasady bezpieczeństwa przy pracy z tarczami . . str. 4

Zasady bezpieczeństwa po zakończeniu pracy. . str. 5

Opis głównych podzespołów. str. 5

Montaż str. 5

Montaż uchwytu głównego ..... str. 5

Montaż osłony bezpieczeństwa....str. 6

Uprząz. ...... str. 6

Utrzymanie kosy w równowadze. . . . . . . . . str .6

Rodzaje narzędzi inących ...... str. 6

Piktogramy ostrzegaweze znajdują się na

obudowie sprzętu

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 m 8 max 7400 min

1 -Uwaga !Niebezpieczeństwo

2 -Czytaj instrukcje

3 -Stosować rękawicę ochronne

4 -Stosować nauszniki ochronne

5-Stosować odpowiednie obuwie

6- Uważac na obracające elementy tnące!

7-Uważac na odrzucane przedmioty!

8- Zachować minimalną odległość od osób

postronnych - 15 m..

9-7. djąć nasadkę świecy zapłonowej przystąpieniem

do konserwacji

10 - Uwaga ! Ryzyko pożaru lub wybuchu

11 - Uwaga !gorąca powierzchnia może spowodować

oparzenia

12-Uwaga! Szkodliwe opary niebezpieczeństwo

zatrucia

13 - Uwaga ! Zachowaj bezpieczną odległość od osób

postronnych z dala od miejsca pracy

Uprząż. str.6

Utrzymanie kosy w równowadze. . . . . . . . . str .6

Rodzaje narzędzi tnących ...... str. 6

Montaż i demontaż tarczy tnącej......str. 6

Montaż głowicy tnącej. ...... str. 6

Wymiana żyłki. ...... str. 7

Przed uruchomieniem....str.7

Rozruch silnika ...... str. 7

Uruchomienie silnika .... str. 8

Docieranie silnika....str. 8

Uzytkowanie ...... str. 9

Koszenie trawy ...... str. 9

Użytkowanie tarczy trojzębnej ...... str. 9

Onstuga....str.10

Przekładma .... str. 10 Koncggwacej .... str. 10

Konsel wacja .... 10 Pompiamwania problemów .... str. 10

Koźwiązywane problemów ...... str. 10 Transport ste 11

Utylizacia str. 11

Wrazie wynadku lub awarii str. 11

Deklaracia CF str. 12

Tabliczka znamionowa

Producent: NAC Sp. z o.o. Al. Krakowska 39 05-090 Raszyn www.nac.com.pl

KOSA SPALINOWA

Model: BP1494-517-20TO

Moc maksymalna: 2 KM

Pojemnosc sinnika: 51,7 cm Szerokość robocza: 43 /25.5 cm

Waga: 9,5 kg

Rok produkcji: 2015

S/N:

Tabliczka znamionowa jest umieszczona na obudowie kosy spalinowej.

Informacje zawarte na tej tabliczce są niezbędne dla ustalenia odpowiednich części zamiennych i czynności

UWAGA! Instrukcja stanowi integralną część maszyny.

Wszystkie ważne informacje są wydrukowane tłustą czcionką, lub oznaczone odpowiednim piktogramem.

Kosa zle kosi:

Rośliny nawinięte na narzędzie tnące.

Jeśli używana jest tarcza: tarcza może być zużyta lub niewystarczająco ostra. Wymień tarczę na nową.

OSTRZEŻENIE.

Nie wolno używać mieszanki, która nie odpowiada zaleccniom producenta, ponieważ będzie unieważniona gwarancja.

Kosa powinna być użytkowana wyłącznie z zamontowanym oryginalnym narzędziem tnącym, zalccanym przez producenta.

TRANSPORT

Przygotowując kosę do transportu należy opróżnić zbiornik paliwa i zabezpieczyć ostrze tnące oraz ostrze regulujące długość roboczą żyłki na osłonie głowicy, przed przypadkowym k ontaklem z i n nymi przedmiotami, które mogą zostać uszkodzone.

UTYLIZACJA

Ponieważ każde urządzenie ma określoną przez konstruktora żywotność,

także ikosa po wykonaniu określonej pracy straci swoje w łasności użytkowe. Najlepiej wówczas oddać ją do punktu serwisowego, lub oddzicleniu części

metalowych od części z tworzywa przekazać elementy do właściwych punktów skupu surowców wtórnych.

RYZYKO RESZTKOWE

Pomimo tego, że producent sprzętu ponosi

odpowiedzialność za jej konstrukcję eliminującą niebezpieczeństwo, pewne elementy ryzyka podczas pracy są nie do uniknięcia. Ryzyko resztkowe wynika z błędnego zachowania obsługującego urządzenie

Największe niebezpieczeństwo występuje przy wykonywaniu następujących zabronionych czynności: użytkowania sprzętu przez dzieci

używania sprzętu do innych celów, niż opisane w instrukcji obsługi koszenie, gdy inne osoby, a w szczególności dzieci lub zwierzęta znajdują się w pobliżu

używanie sprzętu przez osoby nie zapoznane z instrukcją obsługi

używanie sprzętu bez właściwej, zabezpieczającej obshugującego odzieży i obuwia chroniącego stopy

używanie sprzętu z uszkodzonymi osłonami lub obudową oraz bez właściwie zamontowanych urządzeń zabezpieczających np: osłon tarczy itp.....

OCENARYZYKARESZTKOWEGO

Przy przestrzeganiu zaleceń podanych w instrukcji obsługi zagrożenie resztkowe przy użytkowaniu sprzetu może być wyeliminowane.

Istnieje ryzyko w przypadku nie dostosowania się do powyższych zaleceń.

WRAZIEWYPADKU LUBAWARII

W razie wypadku należy natychmiast zatrzymać/wyłączyć maszynę i wezwać pomoc (jeśli tego wymaga sytuacja)!

W razie awarii należy zatrzymać/wyłączyć maszynę i skontaktować się z autoryzowanym serwisem w celu usunięcia awarii.

dopuszczalnie wyłącznie przy mocnym chwycie rąk operatora. Użycie tej części tarczy nie jest zalecane.

Część tarczy, oznaczona literami NO, nie jest przeznaczona do koszenia i ścinania, ponieważ może powodować „odbicia”, które są niebezpieczne dla ludzi, zwierząt i mienia. Tej części tarczy NIE WOLNO używać.

UWAGA! Podczas użytkowania kosy wszystkie części ochronne i osłony bezpieczeństwa muszą być w dobrym stanie technicznym.

Podczas obsługi, napraw i czyszczenia silnik musi być zatrzymany, a wyłącznik musi być w pozycji STOP.

Podczas pracy kosa wibruje i drgania mogą powodować narastające zmeczenie operatora. Należy więc rohić regularne przerwy, a łączny czas pracy w ciągu osmiogodzinnego dnia pracy nie powinien przekracezać trzech godz. Kosa jest wyposażona w system zmnicjszenia drgań. Po każdej godzinic pracy zalcea się kilkunastominutowe przerwy.

OBSI.UGA

Obsluga świecy zapłonowej

Świece zapłonowa należy wymieniać (na identyczną lub jej odpowiednik) na początku każdego sezonu lub po 40 godzinach użytkowania.Orginalna świeca

zapłonowa to Torch L8RTC Jest możliwość zastosowania zamicennika Champion CJ7Y lub NGK BPM7A .Przerwa między elektrodami należy ustawić na 0,6-

0,7 mm za pomocą szczelinomicza listkowego. W razic jakichkolwiek problemów podczas wymiany lub doboru odpowiedniej świecy skontaktuj się z Centrum

serwisowym NAC

Zalecana do wykonania w autoryzowanym serwisie. Reynulacja gażnika.

Podczas normalnego użytkowania po wielu godzinach pracy lub z powodu dużych różnic temperatury czy ciśnień, gaźnik może wymagać jakicjs drobnej regulacji. Revulacją wysokich obrotów.

Jeśli gażnik potrzebuje regulacji, należy postępować, jak opisano niżej:

Wkrę żółta śrubę regulacyjną gaźnika w kierunku zgodnym z ruchem wskazówek zegara do oporu.

1. tej pozycji wykręć ja o półtora obrotu.

Uruchom silnik i dodaj maksymalnic gazu.

Wkręcając lub wykręcające śrubę za każdym razem o 1/8 obrotu, znajdź punkt, w którym silnik ma największe obroty.

Kiedy znajdziesz punkt, w którym silnik ma największe obroty, wykręć śrubę o 1 obrotu, żeby zwiększyć ilość mieszanki paliwowej.

Regulacja obrotów jałowych.

Za pomocą śruby skrzydełkowej wyreguluj obroty silnika, które powinni wynosić 2800-3200 obr/min.

Dla przeprowadzenia tej regulacji będzie potrzebny obrotomicrz. Jeśli nie posiadasz tego narzędzia nalczy zwrócić się do autoryzowanego punktu serwisowego.

Tę regulację należy przeprowadzać przy zimnym silniku. PRZEKŁADNIA

Uwaga! Przed pierwszym uruchomieniem sprawdź poziom smaru w przekładni kątowej

Przekładnię należy smarować po pierwszej godzinie użytkowania kosy spalinowej i co każde kolejne dziesięć godzin pracy. Odkręć śrubę (1) i za pomocą właściwego klnęca umieść w przekładnię smar.

Kliczu dinesce w przekłom siar. Używaj specjalnego smaru, który jest odporny na działanie wysokich temperatur. Wkręć moeno śruby z powrotem

UWAGA! Kiedy silnik pracuje na wolnych obrotach, narzędzie tnące nie powinno się załączać

KONSERWACJA

Po zakończeniu pracy kosę należy

dokładnie wyczyścić od trawy i innych zanieczyszczeń, które mogą znajdować się na narzędziu tnącym i osłonie bezpieczeństwa. Po tym kosę należy umieścić kładziesz opakowaniu, żeby uniknąć zranienia operatora i innych ludzi podczas transportu.

Kiedy kładziesz kosę na ziemic, uważaj, żeby nie uderzyć lub uszkodzić zbiornik paliwa. Nie pozwół kosie nigdy upaść na twarde podłoże, ponieważ to może uszkodzić urządzenie.

Jeśli kosa nie będzie używana przez okres dłuższy, niż miesiąc, postępuj, jak następuje:

Opróżnij zbiornik paliwa.

Zabe/piecz wszystkie metalowe części silnika przed korozją, nakładając cienką warstwę smaru.

Wykręć świece zapłonową, wlej kilka kropel oleju w cylinder, szarpnij linkę rozrusznika 2 3 razy, żeby równomiernie rozprowadzić olej. Wkręć świece

zapłonową z powrotem. Zalcca się uruchomienie silnika na kilka minut po kazdych 60 dniach przechowywania.

Pilnuj, żeby mieszanka paliwowa była dobrze wymieszana.

ROZWIAZYWANIE PROBLEMÓW

Silnik traci moc lub nagle zatrzymuje się: Sprawdź, czy w zbiorniku jest paliwo.

Mieszanka paliwowa nie ma dopływu do gaźnika. Należy wymienić filtr paliwa w zbiorniku lub wyczyścić go. Do paliwa dostala się woda. Opróżnij i przepłucz cały system paliwowy.

Zanieczyszczony filtr powictrza. Wyczyść i wymyj filtr powictrza w wodzie z mydłem, wysusz, zwilż trochę olejem i umieść go z powrotem.

Są zanieczyszczenia na cylindrze, rurze wydechowej lub na tłumiku. Wyczyść cylinder i rurę wydechową lub wymień tłumik.

Zapchany odpowiedzniik w korku paliwowym - należy go udrożnić.

Wprowadzenie

Zakupiona przez Państwa kosa spalinowa jest nowoczesnym urządżenciem, w którym z równym powodzeniem stosowane są dwa bardzo różnicą się narzędzia tujące: elastyczna żyłka, która może podczas koszenia wchodzić w kontakt ze stałymi elementami wyposażenia ogrodu, takimi jak kamienie, podmurówka, krawężniki czy też pneje dużych drzew, bez szkody zarówno dla urządzenia jak i tych elementów oraz metalowa tarcza Inąca, która służy do wycinania zarośli czy też krzewów. Ta uniwersalność urządzenia zwiększa zakres jego stosowania. Rączki trw.

rowerowe, pozwalają na bardzo dokładne prowadzenie głowicy Inącej, dzięki ezemu możemy uzyskać bardzo równo przys Zimbabwe trawnik, a zastosowana uprząż znacznic odciąża ręce i pozwala operatorowi na pracę w komfortowych warunkach.

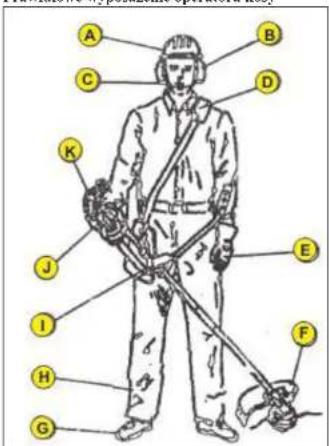

Prawidłowe wyposażenie operatora kosy

D - osłona anty wibracyjna (pas)

E - rękawice ochronne anty wibracyjne

F - osłona głowicy/tarczy tnącej

G -buty z zakryciem wierzchnim

H - spodnic

I - osłona uda

J -kierownica

k - osłona thumika

Uwaga! Użytkownik kosy powinien we własnym zakresie zaopatrzyć się w niezbędne elementy wyposażenia służącego ochronic osobistej.

OGÓLNE ZASADY BEZPIECZEŃSTWA

Przed rozpoczęciem użytkowania kosy spalinowej zapoznaj się dokładnie z niniejszą instrukcją obshugi

Uważnie zapoznaj się z zaleceniami, zawartymi w ninicjszej instrukcji. Poznaj zasady sterowania kosą i zasady właściwego użytkowania.

Operator nie powinien przystępować do użytkowania kosy, jeśli czuje się zmęczony, jest chory lub znajduje się pod wpływem alkoholu lub mocnych leków

psychotropowych.

Dzieci do lat 15 nie powinny używać kosy, jeśli nie znajdują się pod nadzorem dorosłych.

Przed rozpoczęciem użytkowania należy zrobić przegląd techniczny kosy. Wymienić wszystkie uszkodzone części. Sprawdzić szczelność zbiornika paliwa. Upcwnić się, czy są na swoich miejscach wszystkie śruby i nakrętki i czy są one dokręcone. Wymienić elementy tnące jeśli są popękane, wyszezerbione lub uszkodzone w inny sposób.

Upewnić się, czy tarcza tnąca jest właściwie umieszczona i przymocowana. Upewnić się również, czy osłona zespołu tnącego jest prawidłowo zamontowana i znajduje się w zgodnej z zaleceniami niniejszej instrukcji obsługi pozycji. Nie spełnienie tych zaleceń może być przyczyną zranienia się operatora i osób postronnych, jak i uszkodzenia urządzenia.

Żylkę zespołu trącego należy wymieniać na oryginalną żylkę o średnicy 2,41 mm. Nie wolno używać żylki, wzmocnionej metalowym drułem; łańcucha lub sznura itd., ponieważ w razie pęknięcia, wylatujące z pod osłony, stają się bardzo niebezpieczne.

Głowa, ręce i stopy są najbardziej zagrożonymi częściami ciała.

Przed rozpoczęciem koszenia należy oczyścić obszar wykonywanej pracy. Należy usunąć wszystkie

przedmioty, które mogą przeszkadzać w trakcie pracy, takie jak kamienic, pothuczone szkło, gwoździe, druty i sznury. W miejscu pracy nie powinny przebywać dzieci, inne osoby postronne i zwierzęta. Nie pozwalaj dlżeciom, osobom postronnym i zwierzętom przebywać bliżej niż 15 metrów od miejsca wykonywania prac z powodu ryzyka zranienia wyrzucanymi przedmiotami. Operator powinien zakładać okulary ochronne. Jeśli ktoś zbliża się do operatora, operator powinien natychmiasat zatrzymać silnik i zespół încący.

Naciśnij manetkę gazu, aby sprawdzić, że automatycznie powraca w pozycie wyjściową.

Wszystkie naprawy i regulacji należy przeprowadzać przed rozpoczęciem wykonywania prac.

AZASADY BEZPIECZEŃSTWA PRZY PRACY Z PALIWEM.

Ostrzeżenie: Benzyna jest łatwopalna i może wybuchnąć przy zetknięciu się z ogniem. Należy przestrzegać następujących zaleceń:

Przechowuj paliwo wyłącznie w pojemnikach, specjalnie dostosowanych do przechowywania materiałów takiego rodzaju (kanistrach).

Zapobicgaj pojawianiu się ognia blisko rozlancego paliwa. Nie uruchamiaj silnika, do póki resztki paliwa nie

wyschną.

Przed tankowaniem zawsze zatrzymuj silnik i pozwól mu ostygnać. Nie wolno odkręcać korck wlewu paliwa lub wlewać paliwo do zbiornika, kiedy silnik jest gorący. Nie wolno używać sprzętu, kiedy korek wlewu paliwa nie jest bezpiecznic zakręcony. Korck należy odkręcać powoli aby zrównoważyć ciśnienie wewnątrz zbiornika z ciśnieniem zewnętrznym.

Sporządzaj mieszankę paliwową i wlewaj paliwo do zbiornika w czystym dobrze wentylowanym miejscu najlepiej na otwartej przestrzeni, z dała od źródła ognia i iskier. Nie wolno palić papierosów pod czas tankowania i pod czas sporządzania mieszkańców paliwowej. Wytrzyj natychmiast rozlane paliwo.

Przed uruchomieniem silnika odejdź od miejsca tankowania na co najmniej 9 metrów. Przy tankowaniu i obsłudze kosy spalinowej nie wolno palić papierosów i nie wolno przebywać w pobliżu źródła iskier lub ognia.

ZASADY BEZPIECZNEGO UŻYTKOWANIA

Nie uruchamiaj kosy w pomieszczeniach zamkniętych. Wdychanie spalin jest bardzo szkodliwe dla zdrowia.

może być przyczyną śmierci. Kosa spalinowa jest przeznaczona do wykonywania prac na zewnątrz na dobrze wentylowanych obszarach.

Przy pracy ze sprzętem zakładaj okulary ochronne i nauszniki ochronne na uszy. Zakładaj maskę przeciwpyłową przy wykonywaniu prac w zakurzonych miejscach.

Ubiór operatora powinien zakrywać wszystkie części ciała i powinien się składać z:

- koszuli z długimi rękawami

- spodni z mocnej tkaniny

- odpowiednich butów i rękawie roboczych.

Nie wolno ubierać się w luźne ubrania, krótkie spodenki, zakładać sandały lub pracować bez obuwia. Nie wolno nosić biżuterii. Długie włosy należy związać tak by nie spadały na ramiona.

Podczas pracy osłona zespołu tnącego musi być zamontowana. Nie wolno pracować, kiedy żyłka tnąca jest dłuższa od zalecanej lub niewłaściwa.

Nic wydłużaj żyłki poza osłonę.

Kosa spalinowa jest wyposażona w sprzęgło. Zespół tnący pozostaje nieruchomoły podczas pracy silnika na

wolnych obrotach. Jeśli tak nie jest, należy skontaktować się z autoryzowanym punktem serwisowym w celu regulacji.

Przed uruchomieniem silnika dopilnuj, żeby części wirujące kosy niczego nie dotykały.

Pracować należy wyłącznie przy świetle dziennym lub przy dobrym oświetleniu sztucznym.

Zapobiegaj przypadkowym uruchomicniom silnika.

Przed pociągnięciem linki rozrusznika należy przyjąć odpowiednią pozycję. Przy uruchamianiu silnika operator i urządzenie powinny być w stabilnej pozycji.

W zależności od potrzeb stosuj właściwy element tnący. Nie przeceniaj swoje siły i możliwości. Pewnie stój na ziemi, cały czas zachowując równowagę.

Pracuj, mocno trzymając kosę oburącz.

Przy wykonywaniu pracy zawsze zakładaj szelki. Trzymaj części swojego ciała: głowę, twarz, stopy z dala

od wszystkich ruchomych części. Jeśli część tnąca obraca się, nie wolno jej ani dotykać, ani próbować zatrzymać ręka.

Nie dotykaj silnika i tłumika, gdyż w czasie pracy są gorące. Po zatrzymaniu silnika przez pewien czas pozostają gorące.

Nie należy wprowadzać silnika na wysokie obroty bez obciążenia, chyba że już przed rozpoczęciem koszenia. Zawsze, kiedy następuje przerwa w pracy lub kiedy operator musi przejść w inne miejsce, należy zatrzymać silnik.

Przy uderzeniu zespołu tnącego w twardy obiekt lub zapłataniu się żyłki tnącej dookoła zespołu tnącego, należy natychmiast zatrzymać silnik i sprawdzić ewentualne uszkodzenia. Nie wolno użytkować urządzenia, do poki uszkodzenie nie zostanie naprawionc. Nie wolno użytkować urządzenie z poluzawanymi lub uszkodzonymi częściami.

Podczas przecgładów, napraw, pod czas wymiany elementów tnących, silnik powinien być zatrzymany, a zapłon wyłączony.

Używaj wyłącznie oryginalnych części zamiennych, które są dostępne w autoryzowanych punktach serwisowych.

Używanie części i akcesoriów nicoryginalnych może spowodować poważne uszkodzenia ciała operatora. uszkodzenie urządzenia lub utratę gwarancji.

Należy w trakcie pracy, w zależności od potrzeb czyscić zespół tnący z nawiniętej roślinności i innych materiałów, które mogą znajdować się pomiędzy zepołem tnącym a osłona, zatrzymując przedtem zespół tnący i wyłączając silnik.

Żeby uniknąć niebezpieczeństwa pożaru, należy wymieniać uszkodzony tłumik i siatkę przeciwiskrową, pilnować, aby silnik i tłumik były oczyszezone z trawy, liści, nadmiernych ilości smaru bądź nagaru.

ZASADY BEZPIECZEŃSTWA PRZY PRACY Z TARCZAMI TNĄCYMI

Przed rozpoczęciem użytkowania kosy spalinowej zapoznaj się dokładnie z wszystkimi zasadami bezpiecz Guatemala.

Kierownica powinna znajdować się zawsze pomiędzy operatorem a zespołem tnącym: żyłką lub tarczą.

Nie wolno kosić na wysokości 76 cm i powyżej od poziomu gruntu.

Przy zetknęciu się tarczy inącej y jakimkolwiek twardym przedmiotem może nastąpić tak zwane odbicie, które odrzuca kosę w bok. Odbicie może być tak gwałtowne i niespodżiewane, że urządzenie wraz z operatorem, mogą być popełnięci w dowolnym kierunku i operator może stracić kontrole nad sprzętem. Odbicia następują gwałtownie, jeśli tarcza inąca zaczepia się, utyka lub uwiężnie. To najczęściej żdarza się na obszarach, gdzie wystpcuje ograniczone pole widzenia. Nalczy takich sytuacji unikać.

Używając tarczy tnącej, nie wolno ciąć krzaków o średnicy 12.7 mm i większej gdyż opór cięcia może spowodować gwałtowne odbicie, i utratę kontroli nad sprzętem.

bezwzględnie zgłosić się do autoryzowanego serwisu. Samodzielne dokręcenie tych śrub może być przyczyną uszkodzeń silnika.

UŻYTKOWANIE KOSYSPALINOWEJ

Jakich osłon bezpieczeństwa używać przy różnych narzędziach tnących.

Osłona bezpieczeństwa jest dwukolorowa (główna część może być w różnych jaskrawych kolorach, ale część na obwodzie osłony zawsze jest w kolorze czarnym i jej elementem jest nożyk regulujący długość żyłki tnącej po jej rozwinięciu w czasie pracy).

1. Jeśli planujesz używać głowiecy z żyłką tnacą.

Osłona bezpieczeństwa musi być kompletna tzn. miće zamontowane obydwie części (główną, w kolorze jasnym i czarna na obwodzie jasnej osłony wraz z nożukiem, skraosiącym nadmiar romwiniotai żndki).

2. Jeśli planulesz używać tarcze trólzebna.

Należy zdemontować małą czarną obwodową część osłony wraz z nożykiem nieprzydatnym podczas pracy tarczą, za pomocą śrubokręta.

Pamiętaj, że nalczy używać wyłącznie narzędzi tnących, zalecanych przez producenta. Wszystkie rodzaje innych narzędzi tnących, zwłaszcza tak zwane „tarczczebate”.

Kosa spalinowa służy do koszenia trawy, ścinania krzewów, innych zarośli.

Sprawdź, czy kosa jest właściwie wywarzona (silnik względem zespołu tnącego). Narzędzic tnące (tarcza, głowica żyłkowa) musi bez pomocy operatora układać się równolegle do gruntu.

Przed koszeniem naciśnij kilka razy manetkę gazu do połowy, żeby się upewnić, czy wszystko jest w dobrym stanie technicznym i działa właściwie.

Przechodznie po między kolejnymi miejscami pracy należy wykonywać z wyłączoną kosą, niosąc ją tak, żeby narzędzia tnące znajdowały się poniżej pasa operatora i z dała od jego ciała. Należy się upcwnić, czy w pobliżu znajdują się osoby postronne, dzieci lub zwierzęta co najmniej na odległości 15 metrów.

Operator powinien znajdować się w pozycji zrównoważonej i stabilnej, stojąc pewnie na obu nogach. Maszyny nie należy stosować do:

- ścinania drzew

- rozdrabniania gałęzi

- odkurzania liść

KOSZENIETRAWY

Trzymające kosć tak by narzędzie tnące znajdowało się równoległe do ziemi, należy kosić trawę ruchami wahadlowymi w lewo i w prawo posuwające się do produ. Przed wprowadzeniem żyłki tnącej w trawę należy weisnąć manetkę gazu do oporu, tak by silnik był na najwyższych obrotach, utrzymywanych przez cały czas koszenia. W przypadku koszenia trawy wysokiecię, należy siekać żdźbła trawy od góry ku dołowi, gdyż długie żdźbła mają tendencją do nawijania się na wirujące narzędzie tnące. Podezas koszenia trawy za pomocą tarczy

trójzębnej należy kosić od prawej strony do lewej, zostawiając skoszoną trawę po lewej stronie, co ułatwi późnicjsze zbicranie pokosu.

Jeśli jest to możliwe, należy unikać kamieni, nawet małych, muld ziemi, nawet małych kawałków drzewa lub czegokołwiek, co może być niewidoczne w trawie. Jeśli kosa przypadkowo uderzy jakiś większy przedmiot, jeśli kosa się zablokuje lub rośliny nawią się na głowicę, należy zwolnić manetkę gazu, tak by narzędzie tnące zatrzymało się i zatrzymać silnik, naciskając przycisk STOP na uchwycie.

Następnie położ kosę na ziemie i sprawdź, czy nie zostały uszkodzone narzędzia tnące. Jeśli są uszkodzone, należy wymienić je na nowe. Jeśli tylko pędy roślin nawinięte są na głowice, należy je usunąć chroniąc ręce w rękawicach ochronnych i wyczyścić narzędzia tnące.

Uwaga! Podczas wszelkich prac konserwacyjnych, naprawczych wokół narzędzi tnących należy zawsze zakładać rękawice ochronne i zatrzymać silnik za pomocą przyciska STOPna uchwycie.

Kiedy obydwa końcu żyłki zużyją się i staną się krótsze z powodu zużycia. należy:

wyłączyć i zatrzymać kosę a następnie naciskając przycisk głowicy wyciągnąć żyłkę ze środka głowicy ciągnąc za końca żyłki - wysunąć około 15 cm z każdej strony lub

zwiększyć obroty silnika i uderzyć głowicą o ziemię, wtedy żyłka automatycznic wysunie się z głowicy i będzie mieć prawidłową długość przy koszeniu, w razie konieczności procedurę powtórzyć

Tę metodę klient wykonuje na własne ryzyko gdyż istnieje duże prawdopodobieństwo uszkodzenia głowicy - gwarant nie ponosi odpowiedzialności za uszkodzenie tego elementu.

PRAWIDŁOWE UŻYTKOWANIE TARCZY TRÓJZEBNEJ

UWAGA! Podczas użytkowania kosy spalinowej wszystkie części ochronne i ostony bezpieczeństwa muszą być sprawne technicznie.

Jeśli operator nie przestrzega wszystkich zaleceń dotyczących bezpieczeństwa, koszenie za pomocą tarczymoże powodować niebezpieczne odbicia.

Zwróć uwagę na poniższy rysunek. Przy ścinaniu cienkich jednorocznych odrostów drzew należy

używać wyłącznie części tarczy oznaczonej na rysunku literą A.

Części tarczy oznaczonej literą B można używać

podczas koszenia

Uruchom silnik co najmniej trzy metry od miejsca tankowania paliwa, aby skutecznie uniknąć ryzyka powstania pożaru.

Nie wolno tankować, jeśli silnik jest gorący. URUCHOMIENIE SILNIKA

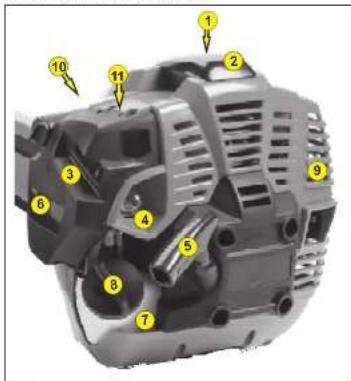

1- Świeca zapłonowa (pod osłona)

2 - Fajka świecy zapłonowej (pod osłoną)

3 - Dźwignia ssania

4 - Przycisk pompki paliwowej

5 - Uchwyt linki rozrusznika

6 - Obudowa filtra powietrza

7 - Zbiornik paliwa

8 - Korek zbiornika z odpowietrznikiem

9 - Tlumik

10 - Obudowa sprzęla

11 - Sruby regulacji biegu jalowego (T) i obrotów silnika

(L) - wolnych obr. (II) - wysokich obr.

Przed pierwszym uruchomieniem sprawdź poziom smaru w przekładni kątowej

Żeby uruchomić zimny silnik należy:

1. sprawdzić czy fajka i świeca są połączone

2 napehnić zbiornik mieszanka paliwowa.

1. Kosę położyć na grunt w stabilnej pozycji. Sprawdzić czy element tnący jest właściwie przykręcony i czy w jego pobliżu nie znajdują się przedmioty mogące go zablokować.

2. Nacisnąć 5 - 6 razy przycisk pompki paliwowej pod gaźnikiem, żeby napelnić układ paliwowy silnika paliwem, będzie widać paliwo w przecroczystej rurce paliwowej.

3. Umieść manetkę ssania (pomocnicze urządzenie rozruchowe) w pozycji włączonej (dźwignia do góry)

4. Lewa ręką chwyć mocno uchwyt kosy spalinowej, żeby utrzymać kosę w poziomej pozycji względem gruntu, prawą ręką delikatnie pociągnij za uchwyt

rozrusznika, aż do momentu wyczuwalnego oporu. Wtedy zdecydowanie pociągnąć za linkę rozrusznika (w tym czasie silnik zapali i natychmiast zgaśnic).

1. Przelaczyć manetkę ssania na środek i ponownie pociągnąć za linkę rozrusznika aż silnik zapali.

Nie wyciągaj linki rozrusznika do samego końca, żeby nie uszkodzić mechanizmu powrotnegolinki. Delikatnie przytrzymuj linkę naciągnięta przy jej zwijaniu.

1. Po odpaleniu (ok....1 min) wyłącz ssanie przesuwając dzwignię ssania do samego dołu.

Jeśli silnik się nie uruchamia pomimo kilku prób może to oznaczać, że świeca zapłonowa jest załana. Należy wówczas wykręcić świece zapłonową, wytrzeć ją i wysuszyć, a następnie szarpięc kilka razy linkę rozrusznika (bez świecy zapłonowej), „przewicrzyć”, osuszyć cyliner / nadmiaru paliwa).

UWAGA! Jeśli silnik jest ciepły, nie jest konieczne zalaczanie ssania.

Nie należy pozostawłać pracującej kosy na wolnych obrotach dłużej niż 15 minut -

ryzyko zatarcia silnika i utraty ochrony gwarancyjnej.

MakSYMALNY cza s pracy urządzenia bez przerwy to

30 minut (nie dłużej niż praca na 1 zbiorniku paliwa). Czas potrzebny na przerwę jest równy czasowi pracy.

Zatrzymanie silnika

Aby zatrzymać silnik należy puścić manetkę gazu, gdy obroty silnika bedą wolne, przestawić wyłącznik zapłonu do dolu - na pozycję Stop.(0) i przytrzymać do momentu uż silnik przestanie pracować.

DOCIERANIE SILNIKA

W czasie pierwszych pięciu godzin użytkowania kosy spalinowej nie powinno się wprowadzać silnik na najwyższe obroty.Maksymalne obroty silnika nie powinny przekraczać 3/4 pełnej mocy silnika.Dzięki czemu wszelkie ruchome części silnika będą miały czas i lepsze warunki na wzajemne dopasowanie się do siehie.

Uwaga! przez pierwsze dwa zbiorniki paliwa

stosujemy tylko głowicę z żyłką. Dzięki prawidłowo przeprowadzonemu docieraniu silnik będzie bez problemu rozwijał maksymalną moc.

Uwaga! Po dwóch godzinach pracy należy zrobić przerwę i sprawdzić stopień dokręcenia wszystkich połączeń śrubowych, i w razie konicezności dokręcić wszystkie poluzowane śruby i nakrętki.

Uwaga! W przypadku poluzowania się śrub mocujących tłumik i kolektor ssący należy

Nie próbuj dotknąć lub zatrzymywać tarczy tnącej podczas pracy.

Tarcza tnąca może spowodować zranicnie operatora, ponieważ obraca się jeszcze przez krótką chwilę po tym jak silnik zostanie zatrzymany lub zwolniona zostanie manetka gazu. Utrzymuj pełną kontrole nad urządzeniem do czasu, kiedy tarcza ostatecznie zatrzyma się. Nie wolno dopuścić, żeby silnik pracował na wysokich obrutach bez obciążenia.

Przy uderzeniu twardego obiektu lub oplątaniu obiektu dookoła zespołu tnącego należy natychmiast zatrzymać silnik i sprawdzić uszkodzenie. Wszystkie uszkodzenia

powinny być naprawione przed ponownym rozpoczęciem pracy. Nie należy również używać urządzenia, jeśli tarcza jest zgięta, pęknięta lub tępa. Wszystkie wygięte, wypaczonec, pęknięte i złamanc tarcze należy wymienić na nowe.

Nie wolno również ostrzyć tarczy. Ostrzenie może spowodować pęknięcie ostrzonej krawędzi podczas pracy. A to może być przyczyną poważnych obrażeń ciała. Tępą tarczę należy wymienić.

Jeśli dostrzegasz nadmiérne wibracje, natychmiast zatrzymaj silnik. Wibracje mogą być pierwszą oznaka niesprawności. Przed ponownym rozpoczęciem pracy należy uważnie przejrzeć urządzenie pod względem solidności zumocowania śrub, nakrętek lub innych uszkodzeń. Należy naprawić lub wymienić wszystkie wadliwe części.

ZASADY BEZPIECZEŃSTWA PO ZAKOŃCZENIU PRACY

Należy wyczyścić elementy tnące, a później je naoliwić olejem, żeby zapobiec korozji.

Żeby ochronić elementy tnące przed uszkodzeniem lub przypadkowym użyciem, urządzenie należy przechowywać w odpowiednim, niedostępnym dla osób postronnych miejscu.

Nie wolno przechowywać urządzenia z paliwem w zbiorniku w pomieszczeniu, gdzie opary mogą dotrzeć do źródła otwartego ognia lub iskier.

Przed przechowywaniem i transportem należy poczekać, aż silnik ostygnie. Podczas transportu urządzenie należy unieruchomie.

Przechowuj urządzenie w suchym miejscu, zamykaj lub postaraj się zawiesić wysoko, żeby ochronić elementy tnące przed uszkodzeniem lub przypadkowym użyciem. Przechowuj urządzenie w niedostępnym dla dzieci miejscu.

Nie wolno oblewać lub opryskiwać urządzenia woda lub jakimś innym płynem. Uchwyny kierownicy utrzymuj w czystości. Należy je ożyciść po każdym użyciu, patrz zalecenia w Rozdziale Czyszczenie i Przechowywanie. Często przegląd najincjszą instrukcje obsługi i na jej podstawie instrumj innych użytkowników. Informacje zawarte w niniejszej instrukcji powinny poszerzyć Twoja ogólną wiedzę techniezną. Jeśli pożyczas komuś urządzenie, pożycz również niniejszą instrukcje obsługi.

UWAGA! Zachowuj niniejszą instrukcję przez cały

okres użytkowania w dobrym stanie, tak by zawsze można było skorzystać z informacji w niej zawartych.

OPIS GŁÓWNYCH PODZESPOŁÓW KOSY SPALINOWEJ

1. Zhiornik paliwa.

2. Uchwyt z wylącznikiem silnika.

3. Gaźnik / filtr powietrza.

4. Uchwyt.

5. Oprawa, zmniejszająda drgania.

6. Manctka gazu.

7. Przekładnia.

8. Narzędzie tnące.

9. Ostona bezpieczeństwa.

10. Śrubą zahe/pieczającą do uzupełniania smaru w

przekładni katowej

MONTAZ

Przed rozpoczęciem pracy, należy upewnić się, czy wszystkie elementy konstrukcyjne są zamocowane

prawidlowo.

MONTAŻ UCHWYTU GŁÓWNEGO

Orworzyć pokrywę zaciskową (B), a następnie obrócić śruchę (A) w lewo, aby go usunąć. Zdemontuj pokrywę zaciskową i górną obejmę (C). Zamontować kierownicę (D) w dolnym zaciskiem (E) na podstawie (F). Następnie ponownie zainstaluj pokrywę górną zacisku, zacisk i dokręcić śruchę bezpiecznie.

A B C D E F

MONTAŻOSŁONY BEZPIECZEŃSTWA

Zaczepić osłonę osłona tarczy-żyłki na wale i zabezpieczyć za pomocą dwóch śrub.

Pas uprzęży zakłada się na lewe ramię, i wtedy

osłona stawu biodrowego będzie znajdować się po

prawej stron operatora,w miejsey gdzie

znajduje się tuha kos y. O słona t a zabezpiecza

operatora przy wibracjami pracujacei

kosy, a także zabezpiecza ubranie robocze przed kontaktemz kosa.

Przed każdym rozpoczęciem użytkowania należy wyregulować uprząż, tak by operator mógł bez większego wysiłku utrzymać kosc w równowadze.

umieść pas uprzęży na lewym ramieniu i zaczep na nim kose:

wyreguluj położenie zaczepu na drązku kosy, tak by uzyskać prawidłowe położenie kosy:

jesliw kosie została zamontowana głowica z żylką, należy przeprowadzić regulacje tak, aby przy swobodnym „zwisie” kosy odległość głowicy od gruntu wynosiła od 0 do 300 mm;

jeśli w kosie została zamontowana tarcza trójzębna, należy wyregułować tak, aby przy swobodnym „zwisie” kosy odległość tarczy od gruntu wynosiła od 100 do 300 mm.

RODZAJE NARZĘDZI TNĄCYCH

Bezpieczeństwo i względu oszczędnościowe wymagają od operatora użycia właściwego narzędzia tnącego. W większości przypadków dołączone do kosy głowica

żyłkowa i tarcza trójzbna są wystarczające. Zo względów bezpieczeństwa należy również używać wyłącznie orygimalnych części zamiennych, zalecanych przez producenta.

Nie wolno używać stalowych drutów, strun lub innych nicoryginalnych narzędzi.

DEMONTAŻTARCZYTROJZĘBNEJ

Odkreć nakrętkę (6) i zdejmij nakładkę

zabezpieczającą(5) na następnie podkładkę dociskową ostrza (4) umieść tarczę trójzębną (3) napisem do góry na podkładce stabilizującą (2) (otwór w blokady w a łu (8). U w a g a kierunki strzałek na tarczy i plastikowej osłonie muszą być zgodne. Umieść

zdjętą podkładkę (2) z pow rotem, żeby y zamocować tarczę (3) zamontuj podkładkę stabilizująca i zabezpieczająca i

nakręć nakrętkę (5) w kierunku przeciwnym do ruchu wskazówck

zegara (w lewo) za pomocą klucza dynamo metrycznego z siła 30 Nm lub 3 kGm

upewnij się, czy tarcza została zamontowana prawidłowo i bezpiecznie

sprawdź, czy wszystkie połączenia gwintowe narzędzi inacych sa odpowiednio dokręcone

UWAGA! Jeśli narzędzia tnące nie są prawidłowo zamontowane i zabezpieczone, mogą spowodować poważne uszkodzenie ciała operatora bądź osób postronnych a także wyrządzić poważne szkody w mieniu.

UWAGA! Nie wolno używać innych głowie lub tarcz, niż zalecane przez producenta. Ruchome części kosy przy pracy na wysokiech obrotach mogą powodować poważne obrażenia osób i niszczenie mienia przy zetknięciu się z owymi.

Calkowita odpowiedzialność za niewłaściwe użycie kosy spalinowej ponosi operator.

DEMONTAŻ GŁOWICY TNĄCEJ

Nagwintowany króciec (1). Odkręć nakrętkę w prawo i zdejmij podkładki

Następnie w kręć głowicę w lewo.(4) pamiętając aby podkładka (2) znajdowała się na swoim miejscu z bocznym otworrem

bliżej przekładni. Wsuń klucz (7) w dwa otwory (jeden na stalowej osłonic głowicy (6), a drugi w nakrętec blokującej (2) i w ten sposób blokując nagwintowany króciec nakręćgłowice.

Upewnij się, czy głowica jest zamontowana prawidłowo i bezpiecznie, a żyłka nie wystaje z niej nie więcej niż 15 cm z każdej strony.

WYMIANA ŻYLKI

Przed wymianą żyłki należy sprawdzić, czy głowica jest sprawna i nie jest zużyta. Jeśli ślady zużycia są widoczne, należy wymienić całą głowicę.

Zatrzymaj silnik /a pomocą wyłącznika.

Odezekaj aż wszystkie elementy ruchome kosy zatrzymają się.

Połów kosę na twardej powierzchni głowicą do góry.

Chwyć lewą ręką obudowę głowicy naciśnij zaczep na bocznej ściance głowicy, a prawą odkręć centralną pokrywcę w kicrunku zgodnym z ruchem wskażówek zegara

Wyjmij szpulę z głowicy i wyciągnij pozostałości żyłki.

Przetnij odcinek żyłki o średnicy 2-2,4 mm i długości 5 m na dwie równe połowy.

Końce każdej połowy należy

umieścić w specjalnych zaczepach na wewnętrznej powierzchni szpuli, tak by oba końca nawijać

równomiernie i ścisłe zgodnie z kierunkiem ruchu

wskazówek zegara, podczas gdy szpulę kołnierzem z napisami i dwoma wycięciami na obrzeżu trzymać skierowaną do siebie. Po śeisłym nawinięciu obu odcinków żylki jej końca należy umieścić w tych wycięciach na obrzeżu kołnerza.

Parmiętaj by nawijac żylkę na szpulę, obu w kierunku zgodnym z ruchem wskazówek zegara równomiernie i mocno, tak by nawijane zwoje nie wehodziły pod zwoje już nawinięte. Jest to najczęściejza przyczyna zlej pracy głowicy, w której operator sam wymieniał żylkę.

Umieść obydwa końca żyłki w specjalnych otworach w bocznej ściance obudowy głowicy, tak by żyłka wystawała z każdej strony na około 15 cm.

Wprowadź tak nawinięta szpule z żylką w obudowę głowicy i zablokuj ją zakładając pokrywę w sposób odwrotny do sposobu jej zdejmowania, pamiętając by sprężyna znajdowała się wewnątrz obudowy głowicy w gnieżdzie (wybraniu) szpuli.

Zamocuj głowice właściwie i bezpiecznie.

Uwaga! Nie wolno używać innych narzędzi inących, niż zalecane przez producenta. A stosowanie jakichkolwiek drutów, strun jest stanowcz o zabronionc, gdyż rodzi bardzo poważne zagrożenia zarówno dla operatora jak i najbliższego otoczenia.

PRZED URUCHOMIENIEM

Przed koszeniem należy oczyścić teren z obych ciał i twardych przedmiotów. Kosę należy utrzymywać w pozycji poziomej, żeby narzędzia tnące nie dotknęły gruntu lub innych przedmiotów.

Należy często sprawdzać, czy wszystkie połączenia gwintowe są dokręcone, zwłaszcza mocowania osłony bezpieczeństwa i narzędzi tnących.

Przed rozpoczęciem koszenia należy oczyścić teren pracy z przedmiotów, takich jak gwoździe, druty, kamienie lub kawalki szkła, które mogą być odrzucane lub owinięte na narzędziach tnących.

UWAGA: Nic wolno uruchamiać kosy w pomieszczeniach. Wdychanie spalin jest niebezpieczne dla zdrowia.

UWAGA: Koszenie zanieczyszczonej toksycznymi substancjami trawy też może zagrażać zdrowiu operatora. Należy zakładać specjalne ochraniacze i maski.

ROZRUCH SILNIKA

MIESZANKA PALIWOWA

Używaj bezołowiiowej benzyny Eurosuper 95 i oleju syntetycznego lub półsyntetycznego oleju do silników dwusurowych szybkoobrotowych, mieszając je w

stosunku-40:1 (40 Lpaliwa na100 ml oleju) Tabela mieszania 40:1

Ilość benzyny w litrach	1	2	3	4	5
Ilość oleju w ml	25	50	40	100	125

UWAGA! Użycie syntetycznego oleju dla silników dwusuwowych zminniejszy powstanie zanieczyszczeń świecy zapłonowej, łoku, tłumika i cylindra a także zminniejszy emisje spalin. Zapewn również właściwe smarowanie, co przedłuża żywotność silnika. Bezwzględnie zabrania się stosowania oleju typu Mixol i jego odmian oraz olejów przecznaczonych do silników czterosuwowych.

Ważnym jest również używanie tylko czystej, świeżej benzyny dobrej jakości. Mieszankę paliwową należy wykorzystać w ciągu trzech tygodni od momentu jej sporządzenia.

Najpierw należy sporządzić mieszankę paliwową, a wtedy napcinić zbiornik paliwa. Nie wolno sporządzać mieszanki w zbiorniku paliwa. Żcby właściwie

sporządzić mieszankę paliwową, należy najpierw włać do specjalnego pojemnika (kanistra) benzynę, a później olcji i wymieszać. Praec z paliwem należy przeprowadzać na świeżym powietrzu na otwartej przestrzeni z dala od źródci ognia, iskier i płomieni. Podczas tankowania silnik powinien być

unieruchomiony, nie wolno palić papierosów, nie wolno używać telefonu komórkowego. Należ skoncentrować się na wykonywanej czynności.

Kanister z mieszanka paliwową lub zbiornik paliwa kosy spalinowej należy potrząsnąć przed każdym użyciem (możliwość rozwarstwienia się mieszanki).

Tcraz należy napolnić zbiornik paliwa kosy spalinowej. Odkreć korek wlewu paliwa i wlej mieszankę za pomocą lejka, zachowując przy tym szczególą ostrożność, żeby nie rozłać paliwa i żechy paliwo nie dostalo się na ubranie. Jeśli jednak, tak się stało, należy wyrzeće rozlane paliwo suchą szmatką.

UWAGA! Zbyt mały poziom paliwa w zbiorniku (ponizej 1/3 objętości) może powodować nicstabilną pracę silnika. Należy uzupełniać zużyte paliwo
