INSTRUKCJA OBSŁUGI WLBC520B-2ZTU NAC

Zdjęcia i opisy powyższej instrukcji są własnością firmy NAC. Zgodnie z Dz. U. 94 Nr 24 poz. 83, sprost: Dz, U. 94 Nr 43 poz. 170, kopiowanie, przetwarzanie i rozpowszechnianie tych materiałów w całości lub w części bez zgody firmy NAC jest zabronione i stanowi naruszenie praw autorskich.

Drogi Kliencie.

W przypadku problemu, jeśli nie znajdziesz jego rozwiązania w Instrukcji Obsługi,

zanim podejmiesz kroki reklamaevjne, skontaktuj się

z Centralnym Serwisem pod numerem telefonu

[phone]

lub emailem

[e-mail]

pozwoli to zauszczędzić wiele Twojego cennego czasu i niepotrzebnego stresu.

NAC

NEW AMERICAN CONCEPT

SPRZĘT OGRODNICZY

Instrukcja Obsługi

Kosy spalinowe

Model	WLBC260-2ZTU	WLBC430B-2ZTU	WLBC520B-2ZTU
Wage	5,5 kg	7 kg	7,8 kg
Poemność obrotka poliwa	0,45 L	1,32 L	1,32 L
Śrechnika robocza szkiewiczny		420/255 mm
Śrechnika ulworu narzyszta innych	25 mm
Maksymaina predkiwo obrotowa tarczy		9000 mm^-1
Kiemnek obrotów tarczy (polycraz od doku)	wierwo
Poemność silnika	26,4 cm^3	42,7 cm^3	51,7 cm^3
Maksymaina moc	1 KM	1,7 KM	2 KM
Prędkość obrotowa silnika przy mok mocy	8000 mm^-1	7500 mm^-1
Obroty jatowe		2800-3300 mm^-1
Mieszanka paliwowa (palineo zokj)	40:1
Gwarzintowany poziam mocy akstycznej LWA	110 dB	112 dB
Rok	2012

UWAGA! Urządzenie przeznaczone do obsługi terenów przydomowy ch. Używanie urządzenia do celów profesjonalnych, półprofesjonalnych lub zarobkowych powoduje unieważnienie gwarancji.

Uwaga! Przed przystąpieniem do montażu lub obsługi należy zapoznać się z niniejszą Instrukcją Obsługi.

Centrala

Al. Krakowska 39, 05-090 Raszyn

tel. [phone], fax [phone]

www.nac.com.pl

[e-mail]

Centrum Serwisowe

Strobów 2E, 96-100 Skierniewice

tel. [phone], fax [phone]

www.nac.com.pl [e-mail]

2012 wydanie I

Instrukcja oryginalna

Tekst oznaczony tym znakiem jest szczególnie ważny dla zachowania bezpieczeństwa użytkowania maszyny. W przypadku nie zrozumienia instrukeji,

bądż jej części, należy skontaktować się ze sprzedawcą wyrobu lub importerem w celu wyjaśnienia wałpliwości.

Spis treści

Wprowadzenie str. 2 Dilartość ostruktiva str. 2

Piktogramny tish/egawe/ce ...., str. 2 Tabliczka znamionowa.... str. 2

Prawidłowe wyposażenie operatora ..... str. 3

Ogólna zasady bezpieczeństwa ...... str. 3

Zasady bezpieczeństwa przy pracy z paliwem . . str.

Zasady bezpiecznego użytkowania .... str. 4

Zasady bezpieczeństwa przy pracy z tarczami . . str. 4 Zasady bezpieczeństwa po zakończeniu pracy . . str. 5

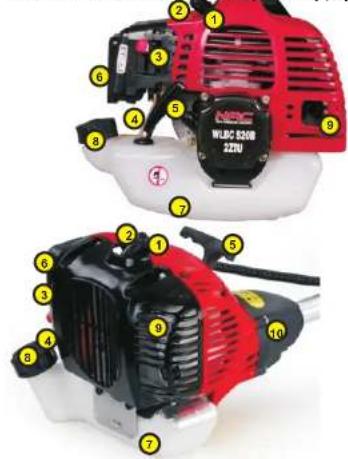

Opis głównych podzespołów. str. 5

Montaz str. 5

Montażuchwytu głównego ...... str. 5

Montaż osłony bezpieczeństwa....str. 5

Oprz42.... Str. 6 Utrzarniskowy równowada... 61-6

Otrzymanie kosy a townowadze.... str.6 Rudzaje narzędzi tnacych.... str.6

Montaż głowicy tracej. str. 6

Wymiana żyłki. str. 7

Montaż i demontaż tarczy tnącej.... str. 6

Przed uruchomicniem ...... str. 7

Rozruch silnika .... str. 7 Umschowiania silnika .... str. 0

Oruchomiešne šniska str. 9 Docierania silnika str. 9

Docieranie siimka str. 9 Użytkowanie str. 8

Koszenie trawy ...... str. 9

Użytkowanie tarczy trójzębnej ...... str. 9

Obshuga....str. 1/4

Przekładnia ...... str. 10 Varkovanie ...... str. 10

Konserwacja .... str. 54 Rozwiazowania problemów .... str. 140

Kozwiązy wanie problemów str. 76 Transport str. 14

Utylizacja str. ¼/

Wprowadzenie

Zukupiona przez Państwa kosa spulinowa jest nowoczesnym urządzoniem, w którym z równym powodowaniem stosowane są dwa bardzo rozwiące się narzędzia tnące: elastyczy żyłka, która może podezas koszenia wohodzię w kontakt ze stalymi elementami wyposażenia ogrodu, takimi jak kamienie, podmurówka, krawężniki też też pnie dużyeh drzew, bez szkody zarówno dla urządzenia jak i tych elementów oraz metalowa tareza tnąca, która służy do wycinania zarości czy też krzewów. Ta universalność urządzenia zwiększa zakres jego stosowania. Rączki tzw. rowerowe, pozwajają na bardzo dokładne prowadzenie głowicy tnącej, dzięki czemu możemy uzysćak bardzo równo przystryżony trawnik, u zastosowana uprząć znacznie odciążą ręce i pozwala operatorowi na pracę w komfortowych warunkach. Piktogramy ostrzegawcze znajdują się na obudowie sprzętu.

15m (50ft) max. 7400 min⁻¹

% -Uwaga ! Niebezpieczeństwo

2- Czytaj instrukcję

3 - Inne środki ochrony osobistej

4 - Stosować nauszniki i okulary

5 - Stosować odpowiednie obuwie

6 - Uważać na obracające się clementy tnące!

7 - Uważać na odrzucane przedmioty!

8 - Zachować minimalną odległość od osób

postronnych - 1/8 m

Tabliczka znamłonowa

Tabliczka znamionowa umieszczona jest na silniku i

zawiera wszelkie informacje pozwalające na

identyfikacje wyrobu.

Mieszanka paliwowa nie ma dopływu do gaźnika, pobliżu

Należy wymienić filtr paliwa w zbiorniku lub wyczyścić go. instrukcja obsługi

Do paliwa dostala się woda. Opróżnij i przepłucz cały system paliwowy. obsługującego odzieży i obuwia ch

Zanieczyszczony filtr powietrza. Wyczyść i wymyj

filtr powietrza w wodzie z mydłem, wysusz, zwilż obudow trochę olejem i umieść go z powrotem.

'Są zanieczyszczenia na cylindrze, rurze wydechowej

lub na thumiku. Wyczyść cylinder i rurę wydechową lub wymień thumik.

Zapchany odpowietrznik w korku paliwowym -

należy go udrożnić

Kosa zle kosi:

Rośliny nawinięte na narzędzie tnące.

Jeśli używana jest tarcza: tarcza może być zużyta lub

niewystarczająco ostra. Wymień tarczę na nową.

używanie sprzętu przez osoby nie zapoznane z

używanie sprzętu bez właściwej, zabezpieczającej ego stopy

używanie sprzętu z uszkodzonymi osłonami lub wą oraz bez właściwie zamontowanych

urządzeń válbezpieczających np: osłon tarczy itp..

Ocena ryzyka resztkowego

Przy przestrzeganiu zaleceń podanych w instrukcji obsługi zagrożenie resztkowe przy użytkowaniu sprzętu może być wyeliminowane.

Istnieje ryzyko w przypadku nie dostosowania się do powyższych zaleceń.

OSTRZEŻENIE. Nie wolno używać mieszanki, która nie odpowiada zaleceniom producenta, ponieważ będzie unieważniona gwarancja.

Kosa powinna być użytkowana wyłącznie z zamontowanym oryginalnym narzędziem tnącym, załecanym przez producenta.

TRANSPORT

Przygotowując kose do transportu należy opróżnić zbiornik paliwa i zabezpieczyć ostrze tnące oraz ostrze regulujące długość roboczą żyłki na osłonie głowicy, przed przypadkowym kontaktem z innymi przedmiotami, które mogą zostać uszkodzone:

UTYLIZACJA

Ponieważ każde urządzenie ma określoną przez konstruktora żywotność, także i wykaszarka po wykonaniu określonej pracy straci swoje własności użytkowe. Najlepiej wówczas oddać ją do punktu serwisowego, lub po oddzieleniu części metalowych od części z tworzywa przekazać elementy do właściwych punktów skupu surowców wtórych.

Ryzyko resztkowe

Pomimo tego, że producent sprzętu ponosi odpowiedzialność za jej konstrukcje eliminująca niebezpieczoństwu, pewne elementy ryzyka podczas pracy są nie do unikięcia. Ryzyko reżstkowe wynika z blędnego zachowania obsługującego urządzenie. Najwipksze niebezpieczoństwu występuje przy wykonywaniu następujących zabronionych czynności: użytkowania sprzętu przez dzieci używania sprzętu do innych celów, niż opisane w instrukcji obsługi kuszenie, gdy inne usoby, a w szczególności dzieci lub zwierzęta znajdują się w

muszą być sprawne technicznie.

Jeśli operator nie przestrzega wszystkich zaleceń dotyczących bezpieczeństwa, koszenie za pomocą tarczy może powodować niebezpieczeństne odbiecia. Zwróć uwagę na poniższy rysunek. Przy ścinaniu elenkich jednorocznych odrostów drzew należy używać wyłącznie części tarczy oznaczonej na rysunku litera A.

Części tarczy oznaczonej literą B można używać dopuszczalnie wyłącznie przy mocnym chwycle rąk operatora. Użycle tej części tarczy nie jest zalecane. Części tarczy, oznaczona literami NO, nie jest przeznaczona do koszenia i ścinania, ponieważ może powodować „odbicia”, które są niebezpieczne dla ludzi, zwierząt i mienia. Tej części tarczy NIE WOLNO używać.

UWAGA! Podczas użytkowania kosy wszystkie części ochronne i osłony bezpieczeństwa muszą być w dobrym stanie technicznym.

Podczas obsługi, napraw i czyszczenia silnik musti być zatrzymany, a Ceramicnik musti być w pozycji STOP. Podczas pracy kosa wibruje i drgania mogą powodować narastające zmeczenie operatora. Należy więc robić regularme przerwy, a łączny czas pracy w ciągu osmiogodzinnego dnia pracy nie powinien przekraczać trzech godz. Kosa jest wyposażona w system zmniejszenia drgań. Po każdej godzinie pracy zaleca się kilkunastomnutowe przerwy.

OBSLUGA

Obsługa świecy zapłonowej

Swiece zapłonowa należy wymieniać (na identyczną lub jej odpowiednik) na początku każdego sezonu lub po 40 godzinach użytkowania. Orginalna świeca zapłonowa to Torch L8R1C Jest możliwość zastosowania zamicennika Champion CJ7Y lub NGK BPM7A

.Przerwa między elektrodami naleczy ustawić na 0,6 mm zapomocą szczelinomicża listkowego. W razie jakichkolwiek problemów podczas

wymiany lub doboru odpowiedniej świecy skontaktuj się z Centrum serwisowym NAC

Zalecana do wykonania w autoryzowanym serwisie. Regulacja goźnika.

Podczas normalnego użytkowania po wielu godzinach pracy lub z powodu dużych różnic temperatury czy ciśnien, gaźnik może wymagać jakiejs drobnej regulacji. Regulacja wysokich obrotów.

Jeśli gaźnik potrzebuje regulacji, należy postępować, jak opisano ni/jej:

Wkręć żółtą śrubę regulacyjną gaźnika w kierunku zgodnym z ruchem wskażówek zegara do oporu.

Z tej pozycji wykreć ją o półtora obrotu. 'Uruchom silnik i dodaj maksymalnie ga,

Wkręcając lub wykręcając śrubę za każdym razem o 1/8 obrotu, znajdź punkt, w którym silnik ma największe obroty.

Kiedy znajdziesz punkt, w którym silnik ma największe obroty, wykręć śrubę o ¼ obrotu, żeby zwiększyć ilość mieszanki paliwowej.

Regulacja obrotów tałowych.

Za pomocą śruby skrzydełkowej wyreguluj obroty silnika, które powinni wynosić 2800-3200 obr/min.

Dla przeprowadzenia tej regulacji będzie potrzebny obrotomierz. Jeśli nie posiadasz tego narzędzia należy zwrócić się do autoryzowanego punktu serwisowego.

Tę regulację należy przeprowadzać przy zimnym silniku.

PRZEKLADNIA

Przekładnię należy smarować po 25 godzinach użytkowania kusy spalinowej. Odkręć dwie śruby z czerwony podkładkami i za pomocą właściwego narzędzia umieść w przekładni smar. Używaj specjalnego smaru, który jest odporny na działanie wysokich temperatur. Wkręć mocno śruby z powrotem

UWAGA! Kiedy silnik pracuje na wolnych obrotach, narzędzie tnące nie powinno się załączać

KONSERWACJA

Po zakończeniu pracy kosę należy dokładnie wyczyścić od trawy i innych zanieczyszceń, które mogą znajdować się na narzędziu inącym i ostonie bezpieczeństwa. Po tym kosę należy umieścić kładziesz opakowaniu, żeby uniknąć zranienia operatora i innych ludzi podczas transportu.

Kiedy kładziesz kosę na ziemie, uważaj, żeby nie uderzyć lub uszkodzić zbiornik paliwa. Nie pozwół kosie nigdy upaść na twarde podłoże, ponieważ to może uszkodzić urządzenie.

Jeśli kosa nie będzie używana przez okres dłuższy, niż miesiące, postępuj, jak następuje:

Oprozny ziomik paliwa,

Zabczpiecz wszystkie metalowe części silnika przed korozją, nakładając cienką warstwę smaru.

Wykręć świece zapłonową, wlej kilka kropel oleju w cylinder, szarpnij linkę rozrusznika 2 3 razy, żeby równomiernie rozprowadzić olej. Wkręć świece zapłonową z nowrotem.

Zaleca się uruchomienie silnika na kilka minut po kaźdych 60 dniach przechowywania.

Pilnuj, żeby mieszanka paliwowa była dobrze wymieszana.

ROZWIĄZYWANIE PROBLEMOW

Slinik traci moc lub nagle zatrzymuje się. Sprawdź, czy w zbiorniku jest paliwo.

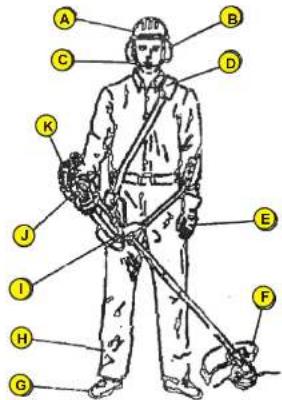

Prawidłowe wyposażenie operatora kosy wyszczerbione lub uszkodzone w inny sposób. Upewnić

D - osłona anty wibracyjna (pas)

E - rękawice ochronne anty wibracyjne

F - osłona głowicy/tarczy tnąccj

G -buty z zakryciem wierzchnim

H - spodnic

I - oslona uda

J -kierownica

k - osłona tłumika

Uwaga! Użytkownik kosy powinien we własnym zakresie zaopalrzyć się w niezbędne elementy wyposażenia służącego ochronie osobistej.

OGÓLNE ZASADY BEZPIECZEŃSTWA

Przed rozpoczęciem użytkowania kosy spalinowej zapoznaj się dokładnie z niniejszą instrukcją obsługi.

Uwaznie zapoznaj się z zaleceniami, zawartymi w niniejszej instrukcji. Poznaj zasady sterowania kosą i zasady właściwego użytkowania.

'Operator nie powinien przystępować do użytkowania kosy, jeśli czuje się zmęczony, jest chory lub znajduje się pod wpływem alkoholu lub mocnych leków

Dzieci do lat 1/5 nie powinny używać kosy, jeśli nie znajduja się pod nadzorem dorosłych.

Przed rozpoczęciem użytkowania należy zrobić przegład techniczny kosy. Wymienić wszystkie uszkodzone części. Sprawdzić szczelność zbiornika paliwa. Upewnić się, czy są na swoich miejscach wszystkie śruby i nakrętki i czy są one dokręcone. Wymienić elementy tnące jeśli sa popekane,

sie, czy tarcza tnąca jest właściwie umieszczona i przymocowana. Upewnić się również, czy ośona zespołu tnącego jest prawidłowo zamontowana i znajduje się w zgodnej z zaleceniami nimiejszej instrukcji obsługi pozycji. Nie spełnienie tych zaleceń może być przyczyną zranienia się operatora i osób postrunnych, jak i uszkodzenia urządzenia.

Żyłkę zespołu inącego należy wymieniać na oryginalną żyłkę o średnicy 2,4¼ mm. Nie wolno używać żyłki, wzmocnioncji metalowym drutem; łańcucha lub sznura itd., ponieważ w razie pęknięcia, wylatujące z pod osłony, stają się bardzo niebczpieczeńst.

Głowa, ręce i stopy są najbardziej zagrożonymi częściami ciała.

Przed rozpoczęciem koszenia należy oczyscić obszar wykonywancj pracy. Należy usuną wszystkie przedmoty, które mogą przeszkadzać w trakcie pracy, takie jak karmienie, połuczone szkło, gwoździe, druty i szmury. W miejscu pracy nie powiatny przebywać dzieci, inne osoby pusłrome i zwierzęta. Nie pozwalaj dzieciom, osobom postronnym i zwierzętom przebywać bliję niż/ś metrów od miejsca wykonywania prac z powodu ryzyka zraniemia wyrzucanymi przedmiotami. Operator powinien zakładą okulary ochronne. Jeśli ktoś chiża się do operatora, operator powinien potybosieżet zatrzywać silnik i zasmól pney.

Naciśnij manelkę gazu, aby sprawdzić, że automatycznic powraca w pozycje wyjściową. Wszystkie naprawy i regulacji należy przeprowadzać przed rozpoczęciem wykonywania prac.

ZASADY BEZPIECZEŃSTWA PRZY PRACY Z PALIWEM.

Ostrzeżenie: Benzyna jest łatwopalna i może wybuchnąć przy zetknięciu się z ugniem. Należy przestrzegać następujących zaleceń:

Przechowuj paliwo wyłącznie w pojemnikach, specjalnie dostosowanych do przechowywania materiałów takiego rodzaju (kanistrach).

Zapobiegaj pojawianiu się ognia blisko rozlanego paliwa. Nie uruchamiaj silnika, do póki resztki paliwa nie wyschna.

Przed tankowaniem zawsze zatrzymuj silnik i pozwól ma ostygnąć. Nie wolno odkręcać korek wlewu paliwa lub włewać paliwo do zbiornika, kiedy silnik jest gorący. Nie wolno używać sprzętu, kiedy korek wlewu paliwa nie jest bezpieczeństie zakręcony. Korek należy odkręcać pow Ohio aby zrównoważyć ciśnienie wewnętrz zbiornika z ciśnieniem zewnętrznym.

Sporządzaj mieszankę paliwową i wlewaj paliwo do zbiornika w czystym dobrze wentyłowanym miejscu najlepiej na otwarcji przestrzeni, z dala od źródła ognia i iskier. Nie wolno palić papierosów pod czas tankowania i pod czas sporządzania mieszanki paliwowcji. Wyrzyj natychmiast rozlane paliwo.

Przed uruchomieniem silnika odejdź od miejsca tankowania na co najmniej 9 metrów. Przy tankowaniu i obsłudze kosy spalinowej nie wolno palić papierosów i nie wolno przebywać w pobliżu źródła iskier lub ognia.

ZASADY BEZPIECZNEGO UŻYTKOWANIA poluzowanymi lub uszkodzonymi częściami.

' Nie uruchamiaj kosy w pomieszczeniach zamkniętych. Podczas przeglądów, napraw, pod czas wymiany Wdychanie spalin jest bardzo szkodliwe dla zdrowia, elementów tnących, silnik powinien być zatrzymany, a może być przyczyną śmierci. Kosa spalinowa jest zapłon wyłączony.

przeznaczona do wykonywania prac na zewnątrz na dobrze wentylowanych obszarach.

Przy pracy ze sprzętem zakładaj okulary ochronne i nauszniki ochronne na uszy. Zakładaj maskę przeciwpyłową przy wykonywaniu prac w zakurzonych miejscach.

'Ubiór operatora powinien zakrywać wszystkie części ciała i powinien się składać z:

- koszuli z długimi rękawami

- spodni z mocnej tkaniny

- odpowiednich butów i rękawic roboczych.

'Nie wolno ubierać się w lużne ubrania, krótkie spodenki, zakładać sandały lub pracować bez obuwia. Nie wolno nosić bizuterii. Długie włosy należy związać tak by nie spadały na ramiona.

Podczas pracy osłona zespołu tnącegu musi być zamontowana. Nie wolno pracować, kiedy żyłka tnąca jest dłuższa od zalecanej lub niewłaściwa. TARCZAMI Nie wydłużaj żyłki poza osłone.

Kosa spalinowa jest wypusażona w sprzęgło. Zespół tную pozostaje nieruchomości podczas pracy silnika na wolnych obrotach. Jeśli tak nie jest, należy skontaktować się z autoryzowanym punktem op serwisowym w celu regulacji.

Przed uruchomieniem silnika dopilnuj, żeby części wirujące kosy niezego nie dotyczy.

Pracować należy wyłącznie przy świetle dziennym lub przy dobrym oświctleniu sztucznym.

Zapobiegaj przypadkowym uruchomieniom silnika. Przed pociągnięciem linki rozrusznika należy przyjąć odpowiednią pozycję. Przy uruchamianiu silnika operator i urządzenie powinny być w stabilnej pozycji.

'W zależności od potrzeb stosuj właściwy element tnący. 'Nie przeceniaj swoje siły i możliwości. Pewnie stój na ziemi, cały czas zachowując równowagę. 'Pracuj, mocno trzymając kose oburącz.

Przy wykonywaniu pracy zawsze zakładaj szelki.

Trzymaj części swojego ciała: głowę, twarz, stopy z dala od wszystkich rachomych części. Jeśli część tnąca obraea się, nie wolno jej ani dotykać, ani próbować zatrzymać ręką.

'Nie dotykaj silnika i thumika, gdyż w czasie pracy są gorące. Po zatrzymaniu silnika przez pewien czas pozostają gorące.

'Nic należy wprowadzać silnika na wysokie obroty bez obciążenia, chyba że tuż przed rozpoczęciem koszenia. Zawsze, kiedy następuje przerwa w pracy lub kiedy operator musi przejść w inne miejsce, należy zatrzymać silnik.

Przy uderzeniu zespołu tnącego w twardy obiekt lub zapłątamiu się żyłki tnącej dookoła zespołu tnącego, należy natychmiast zatrzymać silnik i sprawdzić ewentualne uszkodzenia. Nie wolno użytkować urządzenia, do półki uszkodzenie nie zostanie naprawione. Nie wolno użytkować urządzenie 2

Używaj wyłącznie oryginalnych części zamiennych, które są dostępne w autoryzowanych punktach serwisowych.

Używanie części i akcesoriów nicoryginalnych może spowodować poważne uszkodzenia ciała operatora, uszkodzenie urządzenia lub utratę gwaraneji.

Należy w trakcie pracy, w zależności od potrzeb czyścić zespół tnący z nawiniętej roślinności i innych materiałów, które mogą znajdować się pomiędzy zspółem tnącym a osłoną, zatrzymując przedtem zespół tnący i wyłączając silnik.

Żeby uniknąć niezbzpieczeństwa pożaru, nalczy wymieniać uszkodzony tłumik i siatkę przeciwiskrową, pilnować, aby silnik i tłumik były oczyszczone z trawy, liści, nadmiernych ilości smaru bądź nagaru.

ASADY BEZPIECZENSTWA PRZY PRACY Z NACYMI

Przed rozpoczęciem użytkowania kosy spalinowej zapoznaj się dokładnie z wszystkimi zasadami bezpieczeństwa.

Kierownica powinna znajdować się zawsze pomiędzy operatorem a zespołem tracym: żyłką lub tarczą.

'Nic wolno kosić na wysokości 76 cm i powyżej od ści poziomu gruntu.

Przy zetknięciu się tarczy tnącej z jakimkolwick twardym przedmiotem może nastąpić tak zwane odbicie, które odrzuca coś w bok. Odbicie może być tak gwałtowne i niespodziewane, że urządzenie wraz z operatorcem, mogą być popchnięci w dowolnym kierunku i operator może stracić kontrode nad sprzętem. Odbicie następują gwałtownie, jeśli tarcza tnąca zaczepia się, utyka lub uwiąźnic. To najczęściej zdarza się na obszarach, gdzie występuje ograniczone pole widzenia. Należy takich sytunacji umiące.

Używając tarczy tnącej, nie wolno ciąć krzaków o średnicy 1/2,7 mm i większej gdyż opór cięcia może spowodować gwałtowne odbicie, i utratę kontroli nad sprzętem.

Nic próbuj dotknąć lub zatrzymywać tarczy tnącej podczas pracy.

Tarcza tnąca może spowodować zranicnic operatora, ponieważ obraca się jeszcze przez krótką chwilę po tym jak silnik zostanic zatrzymany lub zwolniona zostanic manetka gazu. Utrzymuj pełną kontrole nad urządzeniem do czasu, kiedy tarcza ostatocznic zatrzyma się.

'Nie wolno dopuścić, żeby silnik pracował na wysokich obrotach bez obciażenia.

Przy uderzeniu twardego obiektu lub oplątaniu obiektu dookoła zespołu tnąćego należy natychmiast zatrzymać silnik i sprawdzić uszkodzenie. Wszystkie uszkodzenia powinny być naprawione przed ponownym rozpoczęciem pracy. Nie należy również używać urządzenia, jeśli tarcza jest zgięła, pęknięta lub tepu. Wszystkie wygięte, wypaczone, pęknięte i złamane

DOCIERANIE SILNIKA

W czasie pierwszych dziesięciu godzin użytkowania kosy Operator powinien znajdować się w pozycji spalinowej nie powinno się wprowadzać silnik na zrównoważonej i stabilnej, stojąc pewnie na obu nogach, najwyższe obroty, powinien pracować na średnich obrotach. Dzięki czemu wszelkie ruchome części silnika będą miały czas i lepsze warunki na wazjemne dopasowanie się do siebie. Dzięki prawidłowo przeprowadzonemu docieraniu silnik będzie bez problemu rozwijal maksymalną moc. KOSZENIE TRAWY Trzymając kose tak by narzędzię tnące znajdową równolegle do ziemi, należy kosić trawę rua wahadłowymi w lewni i w prawo posuwające się do prz Przed wprowadzeniem żytki mącej w trawę

Uwaga! Po dwóch godzinach pracy należy zrobić przerwę i sprawdzić stopień dokręcenia wszystkich połączeń śrubowych, i w razle konieczności dokręcić wszystkie poluzowane śruby i nakrętki.

Uwaga! W przypadku poluzowania się śrub mocujących tłumik i kolektor ssący należy bezwzględnie zgłośle się do autoryzowanego serwisu. Samodzielne dokręcenic tych śrub może być późnie przyczyną uszkodzeń silnika.

UŻYTKOWANIE KOSY SPALINOWEJ

Jakich osłon bezpieczeństwa używać przy różnych częp nar/ęd/ziach tnących.

Ostona bezpieczeństwa jest dwukolorowa (główna część może być w różnych jaskrawych kolorach, ale część na obwodzie ostony zawsze jest w kolorze czarnym i jej clementem jest nożyk regulujący długość żyłki tnącej po jej rozwinięciu w czasie pracy).

1. Jeśli planujesz używać głowlicy z żylką tnącą. Osłona bezpieczeństwa musi być kompletna tzn. mieć zamontowane obydwie części (główną, w kolorze jasnym i czarna na obwodzie jasnej osłony wraz z nożykiem, skracającym nadmiar rozwiniętej żyłki).

2. Jeśli planujesz używać tarczę trójzebną. Należy zdemontować małą czarną obwodową część osłony wraz z nożykiem nieprzydatnym podczas pracy tarczą, za pomocą śrubokręta.

Pamiętaj, że należy używać wyłącznie narzędzi pow tnących, zalecanych przez producenta. Wszystkie rodzaje innych narzędzi tnących, zwłaszcza tak zwane „tarcze zebate”.

Kosa spalinowa służy do koszenia trawy, ścinania lub krzewów, innych zarośli.

'Sprawdź, czy kosa jest właściwie wywarzona (silnik względem zespołu tnącego). Narzędzie tnące (tarcza, głowica żyłkowa) musi bez pomocy operatora układać się równolegle do gruntu.

*Przed koszeniem naciśnij kilka razy manctkę gazu do połowy, żeby się upewnić, czy wszystko jest w dobrym stanie technicznym i działa właściwie.

'Przechodzenie po między kolejnymi miejscami pracy należy wykonywać z wyłączoną kusą, niosąc ją tak, żeby narzędzia tnące znajdowaly się poniżej pasa operatora i z dala od celga ciała. Należy się upewnić, czy w poblizu znajdują się osoby postronne, dzieci lub zwierzęta co najmniej na odległości 1/8 metrów.

KOSZENIETRAWY

Trzymając kose tak by narzędzie tnaje znajdowało się równoległe do zierni, należy kosić trawę ruchami wahadłowymi w lewn i w prawo posuwające się do przodu. Przed wprowadzenciem zyłki tnącej w trawę należy weisnąć manetkę gazu do oporu, tak by silnik był na najwyższych obrotach, utrzymywanych przez cały czas koszenia. W przypadku koszenia trawy wysokiej, należy siekać zbżba trawy od góry ku dolowi, gdyż długie zbżba mają tendencją do nawijania się na winujące narzędzie tnące. Podczas koszenia trawy za pomocą tarnzy trójębnej należy kosić od prawej strony do lewej, zostawiając skoszoną trawę po lewej stronie, ce utarwi ze zbieranie pokułu.

Jeśli jest to możliwe, należy unikać kamieni, nawet małych, muld ziemi, nawet małych kawałków drzewa lub okołwiek, co może być niewidoczne w trawie. Jeśli kosa przypadkowo uderzy jakiś większy przedmiot, jeśli kosa się zablokuje lub rośliny nawiną się na głowice należy zwolnić manetkę gazu. tak by narędzie tnące zatrzymało się i zatrzymać silnik, naciskające przycisk STOP na uchwycie.

Następnie położ koscę na ziemic i sprawdź, czy nie zostały uszkodzone narzędzia tnące. Jeśli są uszkodzone, należy wymienić je na nowe. Jeśli tylko pędy roślin nawinięte są na głowice, należy je usunąć chroniąc ręce w rękawicach ochronnych i wyczyścić narzędzia tnące.

Uwaga! Podczas wszelkich prac konserwacyjnych, naprawczych wokół narzędzi tnących nalczy zawsze zakładać rękawice ochronne i zatrzymać silnik za pomocą przyciska STOP na uchwycie.

Kiedy obydwa konce żyłki zużyją się i staną się krótsze z odu zużycią, należy:

wyłączyć i zatrzymać kosę a następnie naciskając przycisk głowicy wyciągnąć żyłkę ze środka głowicy ciągnące za końca żyłki - wysunąć około 1/2 cm z każdej strony

zwiększyć obroty silnika i uderzyć głowicą o ziemię, wtedy żylka automatycznie wysunie się z głowicy i będzie mieć prawidłową długość przy koszeniu, w razie koniceczności procedurę powtórzyć

Tę metodę klient wykonuje na własne ryzyko gdyż istnieje duże prawdopodobieństwo uszkodzenia głowcy - gwarant nie ponosi odpowiedzialności za uszkodzenie tego elementu. PRAWIDŁOWE UŻYTKOWANIE TARCZY TRÓJZĘBNEJ

UWAGA! Podezas użytkowania kosy spalinowej wszystkie części ochronne i osłony bezpieczeństwa

Teraz należy napelnić zbiornik paliwa kosy spalinowej. Odkręć korek wlewu paliwa i wlej mieszankę za pomocą lejka, zachowując przy tym szczególną ostrożność, żeby nie rozłać paliwa i żeby paliwo nie dostalo się na ubranie. Jeśli jednak, tak się stato, należy wyrzeć rozlane paliwo suchą szmatką.

UWAGA! Zbyt mały poziom paliwa w zbiorniku (poniżej 1/3 objętości) może powodować niestabilną pracę silnika. Należy uzupełniać zużyte paltwo podczas koszenia

Uruchom silnik co najmniej trzy metry od miejsca tankowania paliwa, aby skutecznic uniknąć ryzyka powstania pożaru. czy element tnący jest właściwie przy. Nie wolno tankować, jeśli silnik jest gorący.

manerica gator włączone wyłączony włączone

URUCHIOMIENIE SILNIKA 4. Nazep 5.-6 razy przy

WLOC 5206 220 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50

¼ - Świeca zapłonowa (pod osłona)
2. - Fajka świecy zapłonowej (pod osłona)
3 - Dzwignia ssania
4 - Przycisk pompki paliwowej
5 - Uchwyt linki rozrusznika
6 - Obudowa filtra powietrza
7 - Zbiornik paliwa
8 - Korek zbiornika z odpowietrznikiem
9 - Thurnik
^1 A0 - Obudowa sprzęgła
Żeby uruchomić zimny silnik należy:
½ sprawdzić czy fajka i świeca są połączone
2 po napelnieniu zbiomika mieszanka paliwową,

1. Kosę położyć na grunt w stabilnej pozycji. Sprawdzić cony i czy w

jego pobliżu nie znajdują się przedmioty mogące go zablokować.

cisk pompki paliwowej pod

gaźnikiem, żeby napęlnić układ paliwowy silnika paliwem, będzie widać paliwo w przezroczystej rurce paliwowej.

1. Umieść manetkę ssania (pomocnicze urządzenie rozruchowe) w pozycji włączonej (dźwignia do góry)

2. Lewą ręką chwyć mocno uchwyt kosy spalinowej, żeby utrzymać kosę w poziomej pozycji względem gruntu, prawą ręką delikatnie pociągnij za uchwyt rozrusznika, aż do momentu wyczuwalnego oporu. Włedy zdecydowanie pociągnąć za linkę rozrusznika (w tym czasie silnik zapali i natychmiast zgaśnic).

3. Przelaczyć manetkę ssania na środek i ponownie pociągnąć za linkę rozruszniku aż silnik zapali.

Nie wyciągaj linki rozrusznika do samego końca, żeby nie uszkodzić mechanizmu powrotnego linki. Delikatnie przytrzymuj linkę naclągnięta przy jej zwiłanłu.

1. Po odpaleniu (ok.1/min) wyłąc z ssanie przesuwając dzwignię ssania do samego dołu.

Jeśli silnik się nie uruchamia pomimo kilku prób może to oznaczać, że świeca zapłonowa jest zalana. Należy wówczas wykręcić świece zapłonowa, wytrzeć ją i wysuszyć, a następnie szarpięc kilka razy linkę rozrusznika (bez świecy zapłonowej), „przewietrzyče”, osuszyć cylinder z nadmiaru paliwa.

UWAGA! Jeśli silnik jest eleply, nie jest konieczne załączanie ssanla.

Nie należy pozostawłać pracującej kosy na wolnych obrotach dłużej niż 15 minut - ryzyko zatarcia silnika i utraty ochrony gwarancyjnej.

Maksymalny czas pracy urządzenia bez przerwy to 30 minut (nie dłużej niż praca na 1 zbiorniku paliwa). Czas potrzebny na przerwę jest równy czasowi pracy.

Zatrzymanie silnika

Aby zatrzymać silnik należy puścić manetkę gazu, gdy obroty silnika bedą wolne, przestawić wyłącznik zapłonu do dołu - na pozycję Stop.

tarcze należy wymienić na nowe.

Nie wolno również ostrzyć tarczy. Ostrzenie może spowodować pęknięcie ostrzonej krawędzi podczas pracy. A to może być przyczyną poważnych obrażeń ciała. Tępa tarczę należy wymienić.

Jeśli dostrzegasz nadmierte wibracje, natychmiast zatrzymaj silnik. Wibracje mogą być pierwszą oznaka niesprawności. Przed ponownym rozpoczęciem pracy należy uważnie przejrzeć urządzenie pod względem solidności zamocowania śrub, nakrętek lub innych uszkodzeń. Należy naprawić lub wymienić wszystkie wadłiewe części.

ZASADY BEZPIECZEŃSTWA PO ZAKOŃCZENIU PRACY

'Należy wyczyścić elementy tnące, a później je naoliwić olcjem, żeby zapobice korozji.

Żeby ochronić elementy tnące przed uszkodzeniem lub przypadkowym użyciem, urządzenie należy przechowywać w odpowiednim, niedostępnym dla osób postronnych miejscu.

Nie wolno przechowywać urządzenia z paliwem w zbiorniku w pomieszczeniu, gdzie opury mogą dotrzeć do źródła otwartego ognia lub iskier.

'Przed przechowywaniem i transportem należy poczekać, aż silnik ostygnie. Podezas transportu urządzenie należy unieruchomic.

Przechowuj urządzenie w suchym miejscu, zamykaj lub postaraj się zawiesić wysoko, żeby ochronić clementy tnące przed uszkodzeniem lub przypadkowym użyciem. Przechowuj urządzenie w niedostępnym dla dzieci miejscu.

'Nic wolno oblewać lub opryskiwać urządzenia wodą lub jakims innym płynem. Uchwyty kierownicy utrzymuj w czystości. Należy je oczyścić po każdym użyciu, patrz zalecenia w Rozdziale Czyszczenie i Przochowywanie.

Często przeglądaj niniejszą instrukcje obsługi i na jej podstawie instruńj innych użytkowników. Informacje zawarte w niniejszej instrukcji powinny poszerzyć Twoja ogólną wiedzę techniczna. Jeśli pożyczasz komaś urządzenie, pożycz również niniejszą instrukcje obsługi.

UWAGA! Zachowuj niniejszą instrukcję przez cały okres użytkowania w dobrym stanle, tak by zawsze można było skorzystać z informacji w niej zawartych.

OPIS GŁOWNYCH PODZESPOŁÓW KOSY

SPALINOWEJ

¼ Zbiornik paliwa.

1. Lchwyt z wyłącznikiem silnika.

2. Gaźnik / filtr powietrza.

3. Lchwyt

4. Oprawa zmniejszajaca drepania.

5. Manetka gazu.

6. Miejsce dzielenia wahu

7. Przekładnia

8. Narzedzie Inace.

9. Ostona bezpieczeństwa.

Przed rozpoczęciem pracy, należy upewnić się, czy wszystkie clomenty konstrukcyjne są zamocowane prawidłowo.

MONTAŻ UCHWYTU GŁÓWNEGO

Umieść prawą połowe uchwytu z manetką gazu na czarnym plastikowym ograniczniku (zatrzesku) po prawej stronie, a lewą połowe po lewej stronie. Upewnii się w prawidłowym położemu obdywu części uchwytu, worthynaj, jeśli zajdzie taka potrzeba. Sprawdź położenice rąk i nadgarsków przy chywamiłu uchwytu w normalnym trybie pracy. Ręce i nadgarstki powinny być lekko zgięte. Prawidlowe ustawienie obdyw Croatiaści uchwytu głównego należy zafiskować przy pomocy czterech śrub. Sruby należy staranie dokręcić.

Ostona bezpieczeństwa powinna być zamocowana na wsporniku nad głowicą tnącą za pomocą czterech dołączonych śrub i dwóch płytek.

DEMONTAŻ TARCZY TRÓJZĘBNEJ

Pas uprzęży zakłada się na lewe ramię, i wtedy osłona stawu biodrowego będzie znajdować się po prawej stronie operatora, w miejscy gdzie znajduje się tuba kosy. Osłona ta zabezpiecza operatora przed wibracjami pracującej kosy, a także zabezpiecza ubranie robocze przed kontaktem z kosą.

UTRZYMYWANIE KOSY WROWNOWADZE

Przed każdym rozpoczęciem użytkowama należy wyregulować uprząż, tak by operator mógł bcz większego wysiłku utrzymać kosę w równowadze.

Umieść pas uprzęży na lewym ramieniu i zaczep na nim kose:

'wyreguluj położenie zaczepu na drążku kosy, tak by uzyskać prawidłowe położenie kosy:

jeśli w kosie została zamontowana głowica z żyłką, należy przeprowadzić regulacje tak, aby przy swobudnym „zwisie” kosy odległość głowicy od grant wynosila od 0 do 300 mm:

jeśli w kosie została zamontowana tarcza trójzebna, należy wyregułować tak, aby przy swobodnym „zwisie” kosy odległość tarczy od gruntu wynosiła od 1/00 do 300 mm.

RODZAJE NARZEDZITNACYCH

Bepzięcieństwo i względu oszerejdnościowe wymagają od operatora użycia właściwego narzędzia Inącego. W większości przypadków dołączone do kosy głowica żyłkowa i tarcza trójębna są wystarczające. Ze względów bepzięcieństwa należy również używać wyłącznie oryginalnych części zamicnnych, zaleccanych przez producenta.

Nie wolno używać stalowych drutów, strun lub innych nieoryginalnych narzędzi.

Odkręć nakrętkę (5) w kierunku zgodnym z kierunkiem ruchu wskazówek zegara (w prawn) i zdejmij podkładkę dociskowa ostrza (4)

umieść tarczę trójzebną (3) napisem do góry na podkładce stabilizującą (2) (otwór w podkładce bliżej przekładni (6). Uwuga, kierunki strzałek na tarczy i plastikowej osłonie muszą być zgodne.

umiesć zdjęta podkładkę (4) z. powrotem, żeby zamocować tarczę (3)

nakręć nakrętkę (5) w kierunku przeciwnym do ruchu wskazówek zegara (w lewo) za pomocą klucza dynamometrycznego z siłą 30 Nm lub 3 kGm

upewnij się, czy tarcza została zamontowana prawidłowo i bezpiecznie

sprawdź, czy wszystkie połączenia gwintowe narzędzi tnących są odpowiednio dokręcone

UWAGA! Jeśli narzędzia tnące nie są prawidłowo zamontowane i zabezpieczone, mogą spowodować poważne uszkodzenie ciała operatora bądź osób postronnych a także wyrządzić poważne szkody w mieniu.

UWAGA! Nic wolno używać innych głowie lub tarcz, niż zalecane przez producenta. Ruchome części kosy przy pracy na wysokich obrotach mogą powodować poważne obrażenia osób i niszczenie mienta przy zetknięclu się z owymi.

Całkowita odpowiedzialność za niewłaściwe użycie kosy spalinowej ponosi operator.

MONTAŻ GŁOWICYTNĄCEJ

Nagwintowany króściec (34). Odkręć nakrętkę w prawo i PRZED URUCHIOMIENIEM

zdejmij podkładki (5). Przed koszeniem należy ocesyścić teren z obcych ciał i Następnie wkreć głowicę w lewo,(4) pamiętając aby twardych przedmiotów. Kosę należy utrzymywać w podkładka (2) majądowała się na swoim miejscu z pozycji poziomej, żeby narzędzia trące nie dotknęty bocznym otworem bliżej przekładni. Wsuń klucz (7) w gruntu lub innych przedmiotów.

dwa otwory (jeden na stalowej osłomie głowicy (6), a drugi Należy często sprawdzić, czy wszystkie połączenia w nakręce blokującej (2) i w tem sposób blokując gwintowe sa dokręcone, zwłaszcza mocowania osłony nagwintowany króciec nakręć głowicę, bezpieczeństwa i narzędzi tnących.

Lpewnij się, czy głowicą jest zamontowana prawidłowo i. Przed rozpoczęciem koszenia należy oczyścić teren pracy bezpiecznic, a żyłka nie wystaje z niej nie więcej niż 1/5 cm z przedmiotów, takich jak gwożdzie, druty, kamienic lub z każdej strony. kawałki szkła, które mogą być odrzucane lub owinięte na

narzędziach tnących.

WYMIANA ŻYLKI

Przed wymianą żyłki należy sprawdzić, czy głowica jest sprawna i nie jest zużyta. Jeśli słady zużycia są widoczne, należy wymienić całą głowice.

'Zatrzymaj silnik za pomocą wyłącznika.

Odczekaj aż wszystkie elementy ruchome kosy zatrzymaja się.

"Połów kosę na twardej powierzchni głowicą do góry. Čłwyć lewą ręką obudowę głowicy naciśnij zaczep na bocznej ściance głowicy, a prawą odkręć centralną pokrywę w kierunku zgodnym z ruchem wskazówek zegara

'Wyjmij szpulę z głowicy i wyciągnij pozostałości żyłki. Przetnij odcinek żyłki o średnicy 2-2,4 mm i długości 5 m na dwie równe połowy.

Kołce każdej połowy należy umieścić w specjalnych zaczepach na wewnętrznej powierzneń szpuli, tak by oba koncece nawijać równomiernie i ściślić gożoduć z kierunkiem ruchu wskaźowsk zegara, podczas gdy szpulę kołnierzem z napisami i dwoma wycięciami na obrzeżu trzywać skierowaną do siebie. Po ścisłym nawinięciu obu odcunków żytki jej koncece należy umieścić w tych wycięciach na obrzeżu kołierza.

Pamiętaj by nawijać żyłkę na szpulę, oba w kierunku zgodnym z ruchem wskazówek zegara równomiernie i mocno, tak by nawijane zwoje nie wchodziły pod zwoje już nawinięte. Jest to najczęściejsa przyczyna zlej pracy głowicy, w którejj operator sam wymieniał żyłkę.

Umieść obydwa końca żyłki w specjalnych otworach w bocznej ściance obudowy głowicy, tak by żyłka wystawała z każdej strony na około 1/5 cm.

Wprowadź tak nawiniętą szpulę z żyłką w obudowę głowicy i zablokuj ją zakładając pokrywę w sposób odwrotny do sposobu jej zdejmowania, pamiętając by sprężyna znajdowała się wewnątrz obudowy głowicy w gnieżdzic (wybraniu) szpuli.

'Zamocuj głowice właściwie i bezpiecznie.

Uwaga! Nie wolno używać innych narzędzi tnących, niż zalecane przez producenta. A stosowanie jakichkolwick drutów, strun jest stanowego zabronione, gdyż rodzii bardzo poważne zagrożenia zarówno dla operatora jak i najbliższego otoczenia.

UWAGA: Nie wolno uruchamlać kosy w pomieszczeniach. Wdychanie spalin jest niebezpieczne dla zdrowia.

UWAGA: Koszenie zanleczyszczonej toksycznymi substancjami trawy też może zagrażać zdrowiu operatora. Nalczy zakładać specjalne ochraniacze i maski.

ROZRUCH SILNIKA

MIESZANKA PALIWOWA

Używaj bezołowiowej henzyny Eurosuper 95 i syntetycznego lub półsyntetycznego oleju do silników dwusurowych szyhkoobrotowych, mieszając je w stosunku-

40:1 (4 L. paliwa na 100 ml oleju)

Tabela mieszania 40:¼

Ilość benzyny w litrach	14	2	3	4	5
Ilość oleju w ml	25	50	75	14 0	12 5

UWAGA! Użycie syntetycznego oleju dla silników dwusuwowych zmniejszy powstanie zaniczyszczeń świecy zapłonowej, toku, tłumika i cylindra a także zmniejszy emisje spalin. Zapewn również właściwe smarowanie, co przedłuża żywotność silnika. Bezwzględnie zabrania się stosowania oleju typu Mixol i jego odmian oraz olejów przeznaczonych do silników czterosuwowych.

Ważnym jest również używanie tylko czystej, świeżej benzyny dobrej jakości. Mieszankę paliwową nalczy wykorzystać w ciągu trzech tygodni od momentu jej sporządzenia.

Najpierw należy sporządzić mieszankę paliwową, a wtedy napelnić zblornik paliwa. Nie wolno sporządzać mieszanki w zblorniku paliwa. Żeby właściwle

sporządzić mieszankę paliwową, należy najplerw włać do specjalnego pojemnika (kanistra) benzynę, a później olej i wymieszać. Prace z paliwem należy przeprowadzać na świeżym powietrzu na otwartej przestrzeni z dala od źródeł ognia, iskier i płomicni. Podczas tanko wania silnik powmiłen być

unieruchomiony, nie wolno palić papierosów, nie wolno używać telefonu komórkowego. Należ skoncentrować się na wykonywanej czynności. Kanister z mieszanką paliwową lub zbiornik paliwa kosy spallnowej należy potrząsnąć przed każdym użyciem (możliwość rozwarstwienia się mieszanki).
