INSTRUKCJA OBSŁUGI BVP254-1-BO NAC

Model BVP254-1-BO
Model silnika 1E34F
Mieszanka paliwowa (paliwo:olej) 30:1 (3 L : 100 ml)
Moc znamionowa maszyny 0,75 kW
Maksymalna moc silnika 1 KM
Pojemność zbiornika paliwa	0,45 cm^3
Pojemność skokowa silnika	25,4cm^3
Olej do mieszanki (zalecany) NAC OIL MIX
Maksymalna prędkość silnika na biegu jałowym 7500 obr/min
Poziom ciśnienie akustycznego na stanowisku pracy L_PA niepewność pomiaru	K=3 dB(A) K=3dB
Wartość drgań przenoszonych przez maszynę i działających na kończyny gólne operatora	uchwyt przedni a front_hv,eq 12,5m/s^2 uchwyt tylni a rear_hv,eq 15,0m/s^2 K=1,5 m/s^2
Gwarantowany poziom mocy akustycznej LWA	108 dB (A)
Waga	8,5 kg
Rok produkcji	2016

UWAGA! Urządzenie przeznaczone do obsługi terenów przydomowych. Używanie urządzenia do celów profesjonalnych, półprofesjonalnych lub zarobkowych powoduje unieważnienie gwarancji.

Uwaga! Przed przystąpieniem do montażu lub obsługi należy zapoznać się z niniejszą Instrukcją Obsługi.

Producent: NAC Sp. z o.o. Al. Krakowska 39, 05-090 Raszyn tel. [phone], fax [phone] www.nac.com.pl [e-mail]

Serwis - Magazyny Strobów 2E, 96-100 Skierniewice tel. [phone], fax [phone] www.nac.com.pl [e-mail]

Tekst oznaczony tym znakiem jest szczególnie ważny dla zachowania bezpieczeństwa użytkowania maszyny. W przypadku niezrozumienia instrukcji, bądź jej części, należy skontaktować się ze sprzedawcą wyrobu lub importerem w celu wyjaśnienia wątpliwości.

Spis treści

Dane Techniczne ....1

Spis treści 2

Piktogramy i oznaczenia sterownicze ......2

Tabliczka znamionowa....2

Wprowadzenie....3

Zastosowanie urządzenia....3

W razie wypadku lub awarii....3

Instrukcje w zakresie bezpieczeństwa....3

Zalecenie dotyczące bezpieczeństwa .....4

Sprzęt i ubranie robocze....5

Ostrzeżenie dotyczące postępowania z paliwem.....5

Środki bezpieczeństwa dotyczące odrzutu......5

Montaż....6

Mieszanka paliwowa 7

Obsługa silnika....8

Zatrzymanie silnika ....11

Konserwacja 9

Okresowe przeglądy....12

Transport....13

Konserwacja i czyszczenie....13

Przechowywanie....13

Utylizacja 11

Ryzyko resztkowe 13

Ocena ryzyka resztkowego....13

Tabela przeglądów....14

Rozwiązywanie problemów .....15

Deklaracje zgodności ....16

Kontakt z serwisem 16

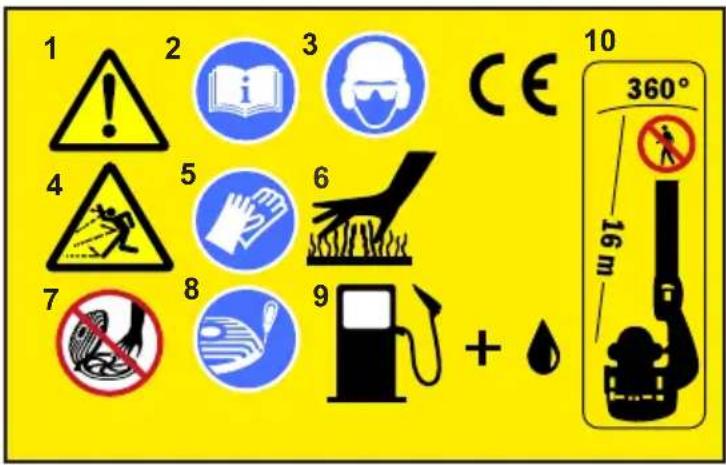

Piktogramy ostrzegawcze i oznaczenia sterownicze

Piktogramy ostrzegawcze znajdują się na obudowie urządzenia.

1 2 3 CE 4 5 6 7 8 9 + 10 360° 16 m

Tabliczka znamionowa

LWA 108 dB

1. Uwaga! Niebezpieczeństwo.

2. Czytaj instrukcję obsługi.

3. Należy stosować okulary i nauszniki ochronne.

4. Uwaga! Odkurzacz może wyrzucać przedmioty z dużą prędkością. Istnieje niebezpieczeństwo uderzenia rykoszetem w operatora.

Może to spowodować poważne uszkodzenia oczu

1. Należy stosować rękawice ochronne.

2. Uwaga! gorąca powierzchnia.

3. Uwaga!Upewnij się, że górna pokrywa jest zabezpieczona lub że tuba odkurzacza jest poprawnie zainstalowana.

Unikaj kontaktu rąk lub innych przedmiotów z ostrzem wirnika.

1. Stosuj odpowiednie paliwo 95 Pb plus odpowiedni olej do silników dwusuwowych w odpowiednich proporcjach.

2. Uwaga! na odrzucane elementy

3. Operator odkurzacza powinien upewnić się ze nie ma innych osób lub zwierząt w odległości 16 m od pracującego odkurzacza.

Kiedy pracuje kilku operatorów w tej samej okolicy powinni oni zachować bezpieczny dystans 16 od siebie

Tabliczka zmianowa jest umieszczona na obudowie urządzenia. Informacje zawarte w tej tabliczce są niezbędne dla ustalenia odpowiednich części zamiennych i czynności obsługowych.

WPROWADZENIE

Aby uniknąć niewłaściwej obsługi odkurzacza / dmuchawy do liści prosimy, aby przed pierwszym użyciem zapoznać się z instrukcją obsługi. Zapoznanie się i stosowanie informacji zawartych w tej instrukcji sprawi, że urządzenie będzie użytkowane w sposób bezpieczny zarówno dla użytkownika, jak i samego urządzenia. Należy instrukcję przechowywać przez cały okres użytkowania maszyny, gdyż zawsze może zaistnieć konieczność przypomnienia sobie informacji zawartych w instrukcji, a także należy ją przekazać wraz z urządzeniem w przypadku odsprzedaży maszyny lub zmiany użytkownika.

ZASTOSOWANIE URZĄDZENIA

Urządzenie jest dopuszczone do użycia wyłącznie jako dmuchaw / odkurzacz do zdmuchiwania lub zbierania liści i przeznaczone jest do użytku domowego zgodnie z opisem i zasadami bezpieczeństwa zawartymi w niniejszej instrukcji użytkowania.

Każde użycie urządzenia niezgodne z opisem zawartym w niniejszej instrukcji jest uznane za niewłaściwe i producent nie odpowiada za uszkodzenia i szkody wynikające z takiego postępowania.

Poprawne użytkowanie urządzenia obejmuje również respektowanie ustanowionych przez producenta warunków pracy, konserwacji, składowania i napraw.

Urządzenie może być używane, naprawiane i konserwowane wyłącznie w Autoryzowanych punktach serwisowych.

Wszelkie zasady bezpiecznego użytkowania, zapobiegania wypadkom i unikania zagrożeń, muszą być przestrzegane.

Jakiekolwiek zmiany w budowie urządzenia wprowadzone przez użytkownika zwalniają producenta z odpowiedzialności za powstałe uszkodzenia czy zranienia.

Maszyny nie należy stosować do:

• koszenia trawników
• rozdrabniania gałęzi
• zbierana styropianu

W razie wypadku lub awarii

W razie wypadku należy natychmiast zatrzymać/wyłączyć maszynę i wezwać pomoc (jeśli tego wymaga sytuacja)!

W razie awarii należy zatrzymać/wyłączyć maszynę i skontaktować się z autoryzowanym serwisem w celu usunięcia awarii.

INSTRUKCJE W ZAKRESIE BEZPIECZEŃSTWA

Zalecenia opisane w niniejszej instrukcji obsługi w ostrzeżeniach i oznaczone symbolem △dotyczą krytycznych punktów, które muszą być wzięte pod uwagę w celu uniknięcia możliwych poważnych uszkodzeń ciała. Z tego powodu należy dokładnie przeczytać wszystkie takie zalecenia i bezwzględnie ich przestrzegać.

OSTRZEŻENIE

Ta treść wskazuje zalecenia, które muszą być przestrzegane aby zapobiec wypadkom mogącym prowadzić do poważnych uszkodzeń ciała lub śmierci.

WAŻNE

Ta treść wskazuje zalecenia, które muszą być przestrzegane aby zapobiec usterkom mechanicznym, awariom lub uszkodzeniom.

UWAGA

Ta treść oznacza wskazówki lub zalecenia przydatne w czasie używania produktu.

Podczas użytkowania urządzenia należy przestrzegać zasad bezpieczeństwa. Producent nie ponosi odpowiedzialności za szkody wywołane nieodpowiednim bądź niewłaściwym użytkowaniem. Przed ponownym użyciem urządzenia należy sprawdzić czy wszystkie zabezpieczenia działają. Wszystkie części należy poprawnie zmontować. Muszą one spełniać wszelkie warunki wymagane do tego, aby odkurzacz /dmuchawa pracowała w sposób poprawny. Wszelkie uszkodzone zabezpieczenia lub części należy naprawić lub oddać do natychmiastowej wymiany przez uprawnionego do tego pracownika serwisu.

ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA PRZED WŁĄCZENIEM URZĄDZENIA

Przeczytać dokładnie niniejszą instrukcję obsługi, aby dowiedzieć się, jak należy właściwie obchodzić się z urządzeniem.

Nigdy nie należy używać produktu będąc pod wpływem alkoholu, w okresie zmęczenia lub braku snu, senności w wyniku zażycia lekarstwa, oraz w każdym innym przypadku, gdy istnieje ewentualność, że ocena może być zniekształcona lub operator może nie być w stanie obsługiwać maszyny właściwie i w bezpieczny sposób.

Unikać otwierania pokrywy silnika. Gazy spalinowe zawierają szkodliwy tlenek węgla.

Nigdy nie używać produktu w okolicznościach opisanych poniżej:

W nocy, w dużej mgle lub w każdym innym przypadku, gdy pole widzenia może być ograniczone i trudno byłoby uzyskać wyraźny obraz otoczenia.

W czasie deszczu, burzy, w okresie silnych wiatrów lub w każdym innym przypadku, gdy warunki pogodowe sprawiają, że używanie produktu może doprowadzić do niebezpiecznej sytuacji.

Jeżeli istnieje taka możliwość, używając produktu po raz pierwszy, przed rozpoczęciem właściwej pracy, należy nauczyć się jego obsługi od doświadczonego pracownika.

Brak snu, zmęczenie lub wycieńczenie fizyczne powodują krótszy okres koncentracji, a to prowadzi do wypadków i uszkodzeń ciała. Należy ograniczyć czas nieprzerwanego używania maszyny do około 10 minut na sesję oraz robić 10-20 minutowe przerwy pomiędzy sesjami.

Także należy starać się, aby całkowity czas pracy wykonywanej jednego dnia nie przekraczał dwóch godzin.

Przechowywać tę instrukcję w dostępnym miejscu, aby można było w późniejszym czasie przeczytać ją za każdym razem, gdy pojawią się pytania.

Zawsze należy upewnić się, że instrukcja została dołączona do produktu w przypadku jego sprzedaży, pożyczenia lub przekazania własności produktu w inny sposób.

Nigdy nie pozwalać dzieciom ani innym osobom, które nie są w stanie w pełni zrozumieć zaleceń podanych w tej instrukcji, na używanie tego produktu.

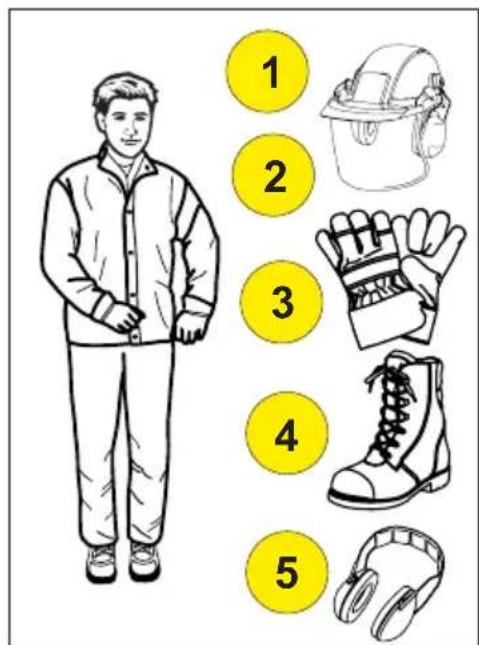

SPRZET I UBRANIE ROBOCZE

Używając produkt należy założyć odpowiednie ubranie i sprzęt ochronny, zgodnie z następującymi zaleceniami.

(1) Kask
(2) Okulary ochronne lub ochrona twarzy
(3) Grube rękawice ochronne
(4) Buty robocze z podeszwą antypoślizgową
(5) Ochrona słuchu

Należy nosić przy sobie:

Odpowiedni zapas paliwa i oleju do mieszanki.

Rzeczy potrzebne do oznaczenia miejsca pracy (sznur, znaki ostrzegawcze).

Nigdy nie należy używać produktu będąc ubranym w spodnie z luźnymi nogawkami, mając na nogach sandały lub będąc boso.

1 2 3 4 5

OSTRZEŻENIE DOTYCZĄCE POSTĘPOWANIA Z PALIWEM

Silnik tego urządzenia został zaprojektowany tak, aby działał na mieszanym paliwie zawierającym bardzo łatwopalną benzynę. Nigdy nie należy przechowywać pojemników z paliwem lub napełniać zbiorniki paliwa w pobliżu pieca, palącego się drewna, iskier elektrycznych, iskier spawalniczych lub każdego innego źródła ciepła lub ognia, ponieważ to może zapalić paliwo.

Palenie papierosów w czasie obsługi urządzenia lub napełniania jego zbiornika paliwa jest wyjątkowo niebezpieczne. Zawsze należy upewnić się, że zapalone papierosy są trzymane z dala od urządzenia.

Przed uzupełnieniem zbiornika paliwa, zawsze najpierw należy wyłączyć silnik i rozejrzeć się dokładnie aby upewnić się, że w pobliżu nie ma iskier lub otwartego ognia.

Jeśli paliwo rozleje się w czasie uzupełniania, należy wytrzeć paliwo suchą szmatką przed ponownym włączeniem silnika.

Po uzupełnieniu paliwa, mocno dokręcić nakrętkę zbiornika paliwa, a następnie przed włączeniem silnika przenieść urządzenie w miejsce oddalone o co najmniej 3 m. od miejsca, gdzie zbiornik był napełniany.

Paliwa nie należy przechowywać w kanistrze dłużej niż 1 miesiąc.

ŚRODKI BEZPIECZEŃSTWA JAKI MOŻE WYSTĄPIĆ PODCZAS UŻYTKOWANIA ODKURZACZA /DMUCHAWY DO LIŚCI

OSTRZEŻENIE

To urządzenie wytwarza pole elektromagnetyczne podczas pracy. W pewnych okolicznościach, to pole może kolidować z aktywnymi lub pasywnymi im plantami medycznymi

Montaż 1 2 3 4 5 6 7 8 9 10 11

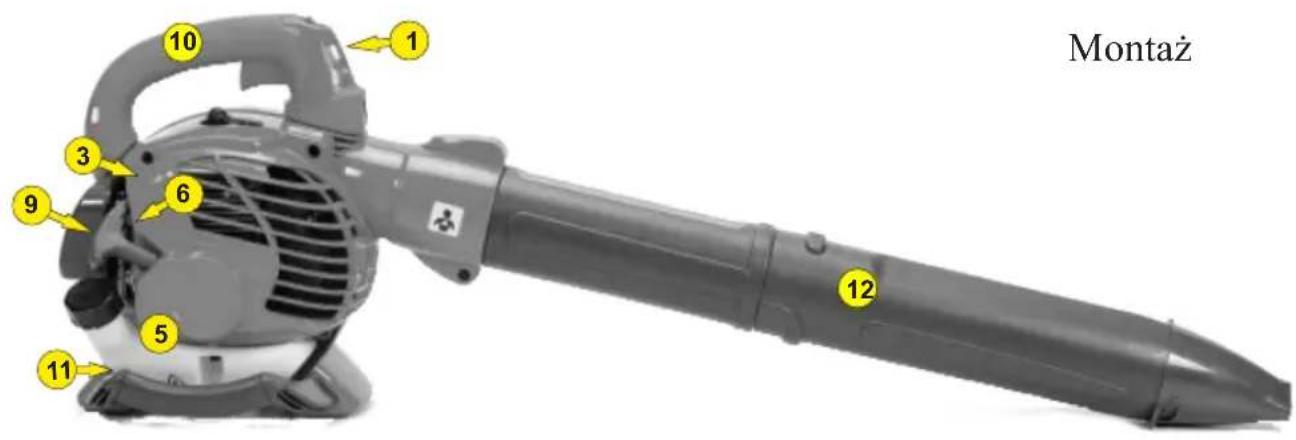

Rys. 1 2 7 8 4 13 14

1 - Spust przepustnicy
2 - Wyłącznik stop
3 - Pompka ssania
4 - Dzwignia ssania
5 - Korek wlewu paliwa
6 - Linka rozrusznika
7 - Świeca zapłonowa

8 - Tłumik
9 - Pokrywa filtra powietrza z filtrem
10 - Uchwyt górny
11 - Uchwyt dolny
12 - Rura dmuchawy
13 - Rura ssąca
14 -Torba próżniowa na liście

WŁĄCZAJĄC SILNIK

Urządzenie trzeba postawić na czystej twardej powierzchni

Zawsze przytrzymać urządzenie. Silnie objąć uchwyty kciukiem i pozostałymi palcami.

Trzymać wszystkie części ciała z dala od urządzenia, gdy silnik jest włączony.

Przed włączeniem silnika upewnić się, że ostrze rozdrabniające niczego nie dotyka.

OBSŁUGA

Uchwyty powinny być suche, czyste i nie zabrudzone olejem lub mieszanką paliwa.

Nigdy nie dotykać tłumika, świecy zapłonowej lub innych metalowych części silnika kiedy silnik jest włączony, lub natychmiast po wyłączeniu silnika.

Może to spowodować poważne poparzenie lub porażenie prądem.

Zachować szczególnie ostrożność przy odkurzaniu, ponieważ może dojść do zablokowanie wirnika, a następnie doprowadzić do uszkodzenia urządzenia.

Zachować szczególnie ostrożność przy zdmuchiwaniu w pobliżu budynków samochodów itp.....

Zawsze wyłączać silnik przed odłożeniem dmuchawy.

MIESZANKA PALIWOWA

UWAGA!

Użycie syntetycznego oleju dla silników dwusuwowych zmniejszy powstanie zanieczyszczeń świecy zapłonowej, tłoku, tłumika i cylindra a także zmniejszy emisje spalin.

Zapewni również właściwe smarowanie, co przedłuża żywotność silnika.

Ważnym jest również używanie tylko czystej, świeżej benzyny dobrej jakości.

Mieszankę paliwową należy wykorzystać w ciągu 1 miesiąca jej sporządzenia.

Najpierw należy sporządzić mieszankę paliwową, a wtedy napełnić zbiornik paliwa.

Nie wolno sporządzać mieszanki w zbiorniku paliwa.

Dobrze wymieszać przefiltrowaną benzynę bezołowiiową 95 z dobrej jakości olejem silnikowym - syntetycznym lub półsyntetycznym przeznaczonym dla silników 2-suwowych chłodzonych powietrzem i napełnić zbiornik paliwa.

Zalecane oleje to NAC MIX

UWAGA

Większość problemów z silnikiem jest spowodowanych, bezpośrednio lub pośrednio, przez paliwo używane w urządzeniu.

Zabronione jest stosowanie oleju typu Mixol i jego pochodnych oraz oleju do silników 4-suwowych.

Zalecana proporcja mieszanki

Warunki	Benzyna: olej
Do 10 godzin użytkowania	25:1
Po 10 godzinach użytkowania	30:1

Tabela mieszania 30:1

HÕDeY NÑÓRŘŐR R ☑PÓMÍD	1	2	3	4	5
Ilość oleju w ml	33	67	100	133	167

ZABRONIONE JEST STOSOWANIE INNYCH PROPORCJI MIESZANKI POD GROŻBA UTRATY GWARANCJI.

OSTRZEŻENIE

Trzymać otwarty ogień z dala od obszaru, gdzie paliwo jest przelewane lub przechowywane. Paliwo należy mieszać i przechowywać tylko w dozwolonych pojemnikach na benzynę (nie dłużej niż 1 miesiąc)

OBSŁUGA SILNIKA

WŁĄCZANIE SILNIKA

1. Napełnić (odpowiednią mieszanką) zbiornik paliwa i dokręcić mocno nakrętkę.
2. Ustawić włącznik zapłonu w pozycji „I” lub Start.
3. Przesuń dźwignię przepustnicy do obrotów biegu jałowego
4. Ręczną pompką ssania nacisnąć kilka razy w celu doprowadzenia paliwa do gaźnika.

(należy pompować do czasu pojawienia się paliwa w przeźroczystej rurce powrotnej do baku)

1. Przesunąć dzwignię ssania w pozycję

Dźwignia ta może być również w pozycji pół-ssania.

Jest to uzależnione od temperatury silnika i otoczenia.

Dźwignia ta powraca samoistnie- po odpaleniu silnika należy ją ustawić w położeniu pracy.

Silnik, który wcześniej pracował i jest jeszcze ciepły należy odpalać z dźwignią przesuniętą do połowy lub bez ssania.

1. Trzymając urządzenie bezpiecznie na ziemi, mocno pociągnąć linkę rozruchową.

Nie włączać silnika, gdy uradzenie jest trzymane w ręce.

1. Gdy silnik po raz pierwszy nie odpali, przestawić dźwignię(5) do połowy i pociągnąć rozrusznik jeszcze raz, aby odpalić silnik.

Jeśli silnik się nie uruchamia pomimo kilku prób może to oznaczać, że świeca zapłonowa jest zalana. Należy wówczas wykręcić świecę zapłonową, wytrzeć ją i wysuszyć, a następnie szarpiąc kilka razy linkę rozrusznika (bez świecy zapłonowej), „przewietrzyć”, osuszyć cylinder z nadmiaru paliwa.

Uwaga!

Zle zamontowana rura ssąca odkurzacza lub żle zamknięta pokrywa boczna wirnika może być przyczyną braku możliwości odpalenia odkurzacza ogrodowego.

1. Po odpaleniu należy dać popracować silnikowi przez około 5 sekund a następnie przyciśnij dźwignię przepustnicy co spowoduje odłączenie systemu startowego i przejście silnika do pozycji praca.

Montaż

Przed zatrzymaniem silnika, trzymać silnik na biegu jałowym przez 1-2 minuty.

1. Przestawić przełącznik(5) na pozycję „O” (STOP).

Maksymalny czas pracy dmuchawy /odkurzacza nie może być dłuższy niż czas pracy na 1 zbiorniku mieszanki paliwowej.

Przerwa w pracy powinna być 2 razy dłuższa od czasu pracy.

Nie należy pozostawiać pracujących odkurzacza / dmuchawy na wolnych obrotach dłużej niż 5 minut - ryzyko zatarcia silnika i utraty ochrony gwarancyjnej.

OSTRZEŻENIE

Przed przystąpieniem do pracy, przeczytać rozdział „Bezpieczna obsługa”.

Zawsze należy przestrzegać przepisów bezpieczeństwa.

Nie używać dmuchawy /odkurzacza na niestabilnym podłożu.

Utrzymaj prawidłową pozycję pracy. Trzymaj urządzenie pewnie obiema rękoma.

Jedna ręka na przednim uchwycie, a druga na tylnym.

KONSERWACJA

OSTRZEŻENIE

Przed czyszczeniem, przeglądem lub naprawą urządzenia upewnić się, że silnik jest wyłączony i zimny. Odłączyć świecę zapłonową, aby zapobiec przypadkowemu włączeniu.

KONSERWACJA PRZED I PO KAŻDYM UŻYCIU

-Usunąć wszelkie liście, gałęzie i zbrudzenia urządzenia.

-Sprawdzić czy nie na jakiś luźnych lub brakujących części, zamocowań

-Sprawdzić urządzenie pod kątem przecieków z systemu paliwowego

-Brudny filtr powietrza utrudnia rozruch silnika i zmniejsza efektywność jego pracy.

OKRESOWE PRZEGLĄDY

1. Filtr powietrza

Filtr powietrza należy okresowo kontrolować (czy nie posiada uszkodzeń lub nie jest zbytnio zanieczyszczony). W tym celu po okręć śrubę mocującej pokrywę filtra (1). Filtr główny posiada filtr wstępny to filtr gąbkowy(2) który jeżeli ulegnie zabrudzeniu trzeba go wyprać np...

( płyn do naczyń ) osuszyć i nasączyć łyżeczka oleju silnikowego.

Wyczyścić elektrody drucianą szczotką i w razie konieczności ustawić szczelinę na 0,65 mm. W przypadku wymiany na nową stosować oryginalną świecie lub zamiennik TORCH L6TC

0.65 mm

4. Filtr paliwa

Jest umieszczony w zbiorniku paliwa.Rozmontować filtr i umyć benzyną, lub w razie potrzeby wymienić na nowy 1-Przewód paliwowy 2 Filtr paliwa.

Sprawdzić wycieki paliwa, luźne połączenia i uszkodzenia głównych części, zwłaszcza uchwytów oraz zamontowanie rur odkurzacza i dmuchawy. Jeśli zostaną stwierdzone jakieś defekty, upewnić się zostały naprawione lub wymienione na nowe ..

TRANSPORT

Zawsze należy przenosić odkurzacz ogrodowy przy wyłączonym silniku, ostrzach przykrytych osłoną oraz tłumikiem trzymanym z dala od ciała.

KONSERWACJA I CZYSZCZENIE

- Aby zachować produkt we właściwym stanie technicznym, należy regularnie wykonywać działania konserwacyjne i kontrolne opisane w instrukcji obsługi.

- Zawsze należy upewnić się, że silnik został wyłączony przed wykonaniem procedur konserwacyjnych lub kontrolnych.

PRZECHOWYWANIE

Odkurzacz ogrodowy należy przechowywać w bezpiecznym miejscu.

Jeżeli urządzenie nie jest używane, należy przechowywać je czyste, na płaskiej i suchej powierzchni oraz w miejscu niedostępnym dla dzieci.

UTYLIZACJA

Każde urządzenie ma określony czas technicznego życia. Po tym okresie urządzenie nie nadaje się do dalszej eksploatacji. W ów czas należy zdemontować urządzenie oddzielając części z tworzywa sztucznego od części metalowych przekazać je do właściwych punktów skupu lub powierzyć wykonanie tej operacji punktowi serwisowemu.

RYZYKO RESZTKOWE

Pomimo tego, że producent urządzenia ponosi odpowiedzialność za jego konstrukcję eliminującą niebezpieczeństwo, pewne elementy ryzyka podczas pracy są nie do uniknięcia.

Ryzyko resztkowe wynika z błędnego zachowania obsługującego urządzenie

Największe niebezpieczeństwo występuje przy wykonywaniu następujących zabronionych czynności:

• użytkowania urządzenia przez dzieci
• używania urządzenia do innych celów, niż opisane w instrukcji obsługi pracy, gdy inne osoby, a w szczególności dzieci lub zwierzęta znajdują się w pobliżu
• używanie urządzenia przez osoby nie zapoznane z instrukcją obsługi
• używanie urządzenia bez właściwej, zabezpieczającej obsługującego odzieży i obuwia chroniącego stopy
• używanie urządzenia z uszkodzonymi osłonami lub obudową, oraz bez właściwie zamontowanych urządzeń zabezpieczających.

OCENA RYZYKA RESZTKOWEGO

Przy przestrzeganiu zaleceń podanych w instrukcji obsługi zagrożenie resztkowe przy użytkowaniu nożyc może być wyeliminowane

Istnieje ryzyko w przypadku nie dostosowania się do powyższych zaleceń.

TABELA PRZEGLĄDÓW

Tabela konserwacji
Należy pamiętać, iż poniższe zalec enia dotycząc ząc e częs totliwość i kons erwac ji odnos zą się wyłąc znie do s standardowyc h warunków eks ploatac ji. Jeś li c odzienna eks ploatac ja urządzenia jest t intens ywniejsza od normalnej, należy zwięks zyc częs totliwość kons erwac ji		Przed każdym użyciem	Po każdorazowym uzupełnieniu paliwa	Co tydzień	W razie uszkodzenia lub usterki	W razie potrzeby
C ale urządzenie	Sprawdzić wyc ieki pęknięc ia	X	X
	oznaki zużyc ia
Skontrolować: wyłąc znik, rozrus znik, dźwignię gazu oraz dźwignię zatrzymując a urządzenie	Sprawdzić działanie	X	X
Zbiornik na paliwo Sprawdzić wyc ieki pęknięc ia i oznaki zużyc ia	ia i oznaki zużyc ia	X	X
Filtr paliwa	Sprawdzić i wyc zys c ić			X
	Wymienić elementy filtrując e				X	C o 6 m-cy
Smarownic zka Sprawdzić: wyc ieki pęknięc ia i oznaki zużyc ia	i oznaki zużyc ia	X	X
Ws zys tkie dos tępne śruby i nakrętki (z wyłąc zemiem ś rub gaźnika)	Sprawdzić i ponownie dokręc ić			X
Filtr powietrza	O c zys c ić X
	Wymienić X
Żeberka c ylindra oraz otwory w pokrywie rozrus znika	O c zys c ić			X
Linka rozrus znika	Sprawdzić: us zkodzenia i oznaki zużyc ia	X
	Wymienić X
Gaźnik Sprawdzić minimalną prędkość (os trza nie powinny się przes uwać względem siebie)	X	X
Świec a zapłonowa	Sprawdzić odległoś c i pomiędzy elektrodami			X
	Wymienić				X	C o 6 m-cy
Sys tem antywibrac yjny	Sprawdzić us zkodzenia i oznaki zużyc ia		X

Coroczna, po lub przedsezonowa płatna kontrola przeprowadzona w serwisie pozwoli uniknąć problemów w trakcie sezonu.

ROZWIĄZYWANIE PROBLEMÓW

Przykład 1: Trudności w zapalaniu zimnego silnika

Sprawdzić czy jest mieszanka paliwowa w zbiorniku i/lub przełącznik zapłonu został włączony, filtr powietrza czysty	Napełnić mieszanką paliwową i/lub włączyć przełącznik, wyczyścić lub wymienić filtr
Sprawdzić czy świeca zapłonowa nie jest zalana mieszanką paliwową	Odkręcić i wyczyścić świecę zapłonową i ponownie odpalić
Sprawdzić czy jest iskra na świecy zapłonowej Wymienić na nową świecę zapłonową
Sprawdzić czy jest załączone ssanie, włącznik itp. Patrz dział - Włączanie silnika
Sprawdz czy ryra ssąca odkurzacza jest poprawnie zamontowana	Zamontuj poprawnie rurę ssącą odkurzacza
Sprawdz czy klapa wirnika jest poprawnie zamknięta Zamknij poprawnie klapę wirnika

Przykład 2: Sprzęt gaśnie i trudno jest go ponownie odpalić

Sprawdzić czy mieszanka paliwowa się nie wyczerpało i/lub gaźnik nie jest zapchany	Napełnić bak i wyczyścić gaźnik
Sprawdzić czy przełącznik zapłonu nie został wyłączony i/lub zbyt dużo węgla nie zebrało się na świecy zapłonowej	Włączyć przełącznik i wyczyścić węgiel zebrany na świecy zapłonowej
Sprawdzić czy ssanie jest wyłączone	Wyłączyć ssanie
Sprawdzić filtr powietrza	Wyczyścić lub wymienić

Przykład 3: Mała prędkość przyspieszania silnika i słaba moc cięcia

Chłodnica cylindra jest zapchana i zbyt dużo węgla zebrało się w górnej części cylindra	Czyszczenie
Sprawdzić czy obieg oleju i/lub filtr powietrza nie jest zapchany	Mycie
Sprawdzić czystość filtra powietrza	Wyczyścić lub wymienić

Przykład 4: Bieg jałowy nie jest stabilny

Regulacja obrotów jałowych	Za pomocą "śruby zderzakowej"wyreguluj obroty silnika, które powinni wynosić 3000 ± 200 min-1.Dla przeprowadzenia tej regulacji będzie potrzebny obrotomierz. Jeśli nie posiadasz tego narzędzia należy zwrócić się do autoryzowanego punktu serwisowego.Tę regulację należy przeprowadzać przy zimnym silniku
Zalecana do wykonania w autoryzowanym serwisie.Regulacja gaźnika.	Regulację składu mieszanki powinien przeprowadzić serwis gdyż niewłaściwa regulacja może spowodować przegrzanie lub zatarcie silnika, wpływa negatywnie na ochronę środowiska i niesie ryzyko utraty ochrony gwarancyjnej. Nie podejmuj się tej czynności jeżeli nie posiadasz odpowiedniej wiedzy oraz narzędzi
Woda lub brud w systemie paliwowym	Wymienić paliwo i oczyścić gaźnik

Jeśli urządzenie wymaga dalszych działań konserwacyjnych, należy skontaktować się z Serwisem Centralnym firmy NAC.

Deklaracja zgodności WE, nr 2014/254

Producent:

nazwa: NAC Sp. z o.o.

adres:

Al. Krakowska 39, 05-090 Raszyn, Polska

z pełną odpowiedzialnością deklaruje, że maszyna:

nazwa:

Odkurzacz ogrodowy

model: BVP254-1-BO

numer seryjny: 1 - 100000000

zmierzony maksymalny poziom mocy akustycznej L WA wynosi 108 dB(A),

gwarantowany poziom mocy akustycznej L _WA wynosi 108 dB(A),

spełnia zasadnicze wymagania:

NŘÓNÓPŘR RÖ MĚBŘOŘR NÓMD 2006/42/EC,

NRÓNÓPRR R'NÓPRÍRA NÓCOMVIE NEE 2000/14/EC załącznik VI oraz 2005/88/EC,

spełnia wymagania następujących norm zharmonizowanych:

■ GÍ ČDDČČČĆCE

■ GÍ HÍ ČÇEDČIČĆĆE

oraz spełnia wymagania:

Procedury oceny zgodności zrealizowano przy udziale jednostki notyfikowanej:

nazwa:

numer identyfikacyjny:

0499

Deklaracja ta odnosi się wyłącznie do maszyny w stanie, w jakim została wprowadzona do obrotu i nie obejmuje części składowych dodanych przez użytkownika końcowego lub przeprowadzonych przez niego późniejszych działań.

Dokumentacja techniczna znajduje się w siedzibie firmy NAC sp. z o.o., a osobą upoważnioną do jej dysponowaniem jest Piotr Gajos.

Gdynia, 6 października 2014

oceny zgodności produktów

miejsce, data

podpis

Piotr Gajos, Inżynier ds.

imię, nazwiska, funkcja

Zdjęcia i opisy powyższej instrukcji są własnością firmy NAC. Zgodnie z Dz. U. 94 Nr 24 poz. 83, sprost: Dz. U. 94 Nr 43 poz. 170, kopiowanie, przetwarzanie i rozpowszechnianie tych materiałów w całości lub w części bez zgody firmy NAC jest zabronione i stanowi naruszenie praw autorskich.

Drogi Kliencie.

W przypadku problemu, jeśli nie znajdziesz jego rozwiązania w Instrukcji Obsługi, zanim podejmiesz kroki reklamacyjne, skontaktuj się

z Centralnym Serwisem pod numerem telefonu

801 044 450

lub emailem

[e-mail]

pozwoli to zaoszczędzić wiele Twojego cennego czasu i niepotrzebnego stresu.

Niniejsza instrukcja odkurzacza ogrodowego nie wskazuje cech nabytego przez Państwa urządzenia w zakresie, w jakim nie mają one bezpośrednio na sposób korzystania z niego ,którego dotyczy instrukcja ,a tym samym szczegółowe dane techniczne wskazane w instrukcji mogą ulec zmianie za co firma NAC nie ponosi odpowiedzialności.
