GY8733 - Odkurzacz NAC - Bezpłatna instrukcja obsługi

INSTRUKCJA OBSŁUGI GY8733 NAC

Deklaracja zgodności WE, nr 2014/174

Producent

065478

NAC Sp. 10.0.

atne

Al. Krakowska 39, 05-090 Raszyi, Polska

c petroj ulpuwaedzistruściaj deklaruje, że mascymo

02478

Odkurzacz ogrodowy

mood!

GY8713 wu: GY8733

[Unreadable]

cui 100000

emierzony maksymalny poziom mocy akustycznéj loc. wynosi 100 d01A].

guaraniewej pacornocy skisbytzej (no awards 133650)

spelnia zasadnicze wymagania:

• dynczyw mazynomj MO 2006/42/EC.

• dyresbyrty dotyczące kompatyliności EMC 2004/105/EC.

1. 1. 2017, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024, 2025, 2026, 2027, 2028, 2029, 2030, 2031, 2032, 2033, 2034, 2035, 2036, 2037, 2038, 2039, 2040, 2041, 2042, 2043, 2044, 2045, 2046, 2047, 2048, 2049, 2050, 2051, 2052, 2053, 2054, 2055, 2056, 2057, 2058, 2059, 2060, 2061, 2062, 2063, 2064, 2065, 2066, 2067, 2068, 2069, 2070, 2071, 2072, 2073, 2074, 2075, 2076, 2077, 2078, 2079, 2080, 2081, 2082, 2083, 2084, 2085, 2086, 2087, 2088, 2089, 2090,

+ dyrestwy dotyczącej substance|niebezpiecznych RoHS 2011/05/UE.

spelnia wymagania następujących norm charmonizowanych;

- EN 60335 1:2012 Elektryczny spracht do utyku domowego i podobnego - Bezpieczeństwo

W. Kowashi, C#S 1. Wimaganda,

- EN 62233:2008 Metody-pemaru poliektromagnetycznych elektrycznego sprzętu do ubytku demycego i szratiszenego specjalności wieranskiwiatu

- EN 02000-3-3:2008 Komprzybinoz electromagnetyczna (EMC) - Čręsc 3-5 Poziomy

2.3.10.000m < 60 - 20 m przysztone bezwertensym

Declaracja ta odnosi się wyłączenie do maszyny w stanie, w jakim została wprowadzona

de obrotu i nie obelmuje成份 składowych dodanych przez utytkowika końcowega

lub przograwadzonych przez śiego podńisiznych działat.

Dokumentacja technicna znakuje się w skredible timy SAC sp. 2 o.o., a osoba upowatriona

de loi dyspongowanism jest Plotr Sales.

Gdynia, 19 marca 2010

ovance.101a

The following

Platr Gajos, Intynier ds.

oceny zgodności produktów

Zdjęcia i opisy powyższej instrukcji są własnością firmy NAC. Zgodnie z Dz. U. 94 Nr 24 poz. 83, sprost: Dz. U. 94 Nr 43 poz. 170, kopiowanie, przetwarzanie i rozpowszechnianie tych materiałów w całości lub w części bez zgody firmy NAC jest zabronione i stanowi naruszenie praw autorskich.

Drogi Kliencie.

W przypadku problemu, jeśli nie znajdziesz jego rozwiązania w Instrukcji Obsługi, zanim podejmiesz kroki reklamacyjne, skontaktui się

z Centralnym Serwisem pod numerem telefonu

801 044 450

lub emailem

[e-mail]

pozwoli to zaoszczędzić wiele Twojego cennego czasu i niepotrzebnego stresu.

NEW AMERICAN CONCEPT

SPRZET OGRODNICZY

Instrukcja Obsługi

Odkurzacz ogrodowy

Model	GY8733
Moc nominalna	3000 W
Typ silnika	elektryczny
Napiecie	230V~50 Hz
Prędkość powietrza	~100-275 km/h
Wydajność max.	13,5 m ^3 min
Redukcia objętości liści	10 : 1
Pojemność worka na liście	45 L
Regulacja do wysokości użytkownika	1.6-1,9 m
Klasa ochronności	II
Stopień ochrony	IP20
Gwarantowana poziom mocyakustycznej Lwa	100 dB (A)
Waga	4,0 kg
Rok produkcji	2014

UWAGA! Urządzenie przeznaczone do obsługi terenów przydonowych. Używ anie urządzenia do celów profesjonalnych, półprofesjonalnych lub zarobkowych powoduje unieważnienie gwarancji.

Uwaga! Przed przystąpieniem do montażu lub obsługi należy zapoznać się z niniejszą Instrukcją Obsługi.

www.nac.com.pl [e-mail]

2014 wydanie I

Instrukcja oryginalna

Tekst oznaczony tym znakiem jest szczególnie ważny dla zachowania bezpieczeństwa użytkowania maszyny. W przypadku niezrozumienia instrukeji, bądź jej części, należy skontaktować się ze sprzedawcą wyrobu lub importeriem w celu wyjaśnienia wątpliwości.

Spis treści 7aczepianie pasa podtrzymującego....9

Dane Techniczne	1
Spis treści	2
Piktogramy i oznaczenia sterownicze	2
Wprowadzenie	3
Zastosowanie urządzenia	3
Instrukcje w zakresie bezpieczeństwa	3
W riazie wypadku lub awarii	4
Ogólne zasady bezpieczeństwa	4
Zasady bezpieczeństwa elektrycznego	5
Przygotowanie do pracy	6
Opis funkcji	6
Przed uruchoniemiem	7
Stosowanie przedłużacza	7
Rozpakowanie	7
Instrukcja montażu	7
Monłą	8

Zimiana trybu pracy	9
Praca z odkuraczem ogrodowym	10
Opróżnianie worka	10
Ustwanie blokady	11
Wymiana worka	11
Czyszczecnic	11
Przechowywanie i demontaż	12
Transport	12
Konserwacja	12
Składowanie /Kasacja	13
Ryzyko resztikowe	13
Ocena ryzyka resztikowego	13
Składowanie smieci i ochrona środowiska	13
Zabezpieczenie przed przeciążeniem	14
Usuwanie usterek	15
Deklaracja	16
Kontakt z serwisem	16

Piktogramy ostrzegawcze i oznaczenia sterownicze

1 2 3 4 5 6 7 8 9 10 11 12

1. Uwaga! Niebezpieczeństwo. 7. Należy uważnie przeczytać instrukcję obsługi.
2. Uwaga na odrzucane przedmioty. 8. Zachować bezpieczną odległość od osób
3. Należy stosować okulary i nauszniki ochronne, postronnych.
4. Nie używać podezas opadów deszczów. 9. Zakaz przypadkowego pozbywania się urządzenia.
5. Należy odlączać od źródła zasilania przed naprawą lub 10. Urządzenie elektryczne.
   konscrwacja.
6. Podwójna ochrona elektryczna.
7. Należy odłączać od źródła zasilania podczas przerw w 12. Uwaga na ostre i wirujące elementy pracy.

Piktogramy ostrzegawcze /najdują się na obudowie urządzenia.

Piktogramy ostrzegawcze i oznaczenia sterownicze

NAC PRODUENT: NAC Sp. z o.o. Al. Krakowska 39, 05-090 Raszyn www.nac.com.pl ODKURZACZ OGRODOWY GY8733 Moc nominalna: 3000 W Napięcie: 230 V / 50 Hz Prędkość powietrza: 100-275 km/h Wydajność max.: 13,5 m³/min. Redukcja objętości: 10:1 Worek na liście: 45 l Waga: 4 kg Rok produkcji: 2014 S/N:

Tabliczka zmianowa jest umieszczona na obudowie urządzenia. Informacje zawarte w tej tabliczce są niezbędne dla ustalenia odpowiednich części zamiennych i czynności obsługowych.

Usuwanie usterek:

Problem	Możliwa przyczyna	Naprawa usterki
Urządzenie nie włącza się	Brak napięcia sieciowego	Sprawdzić gniazdko, kabel, szmur, wtyczkę, bezpiecznik, a w nazie potrzeby – wezwać elektryka
	Defekt włącznika ON/OFF	Naprawić w punkeś serwisowym
	Zużycie szczotek weglowych
	Defekt silnika
	Rura ssąca nie jest odpowiednio podłączona	Złączyć dwuczęściową rurę
Urządzenie pracuje z przerwani	Zniszczony kabel zasiłający	Sprawdzić kabel, jeżeli trzeba – wymicnić go
	Brak stykania wcewnątrz urządzenia	Naprawić w punkeś serwisowym
	Uszkodzenie włącznika ON/OFF
	Ciała obce blokują koło wimikowe	Usunąć blokadę (patrz rozdział „Czyszczenie i konserwacja”)
Niska moc ssania lub brak ssania	Worek jest pełny	Opróżnić worek
	Worek jest brudny	Wyczyścić worek
	Przelącznik zmiany trybu jest w zlej pozycji	Ustawić przełącznik na symbol trybu ssania
	Urządzenie jest zapchane lub zablokowane przez ciała obce	Wyjąć materiały zapychające (patrz rozdział „Czyszczenie i konserwacja”)
Niska moc ssania lub brak ssania	Przelącznik zmiany trybu jest w zlej pozycji	Ustawić przełącznik na symbol trybu dmuchania
	Regulator strumicenta powietrza jest w zlej pozycji (jeśli występuje)	Przekręcić regulator strumienia powietrza na wysokie obroty
	Zle ustawione pokrętło potęcjometru	Przesuń pokrętło potęcjometru w celu wiekszenia siły ciągu

Notatki:

ZABEZPIECZENIE PRZED PRZECIĄŻENIEM

Instalacja elektryczna do której podłączane jest urządzenie powinna być wyposażona w wyłącznik nadmiarowo-prądowy z nastawem zgodnym z tabliczką znamionową urządzenia. Zabezpieczy to przed przeciążeniem a w konsekwencji przed spaleniem silnika urządzenia.

⚠ WPROWADZENIE

W celu uniknięcia niewłaściwej obsługi urządzenia prosimy, aby przed pierwszym użyciem zapoznać się z podręcznikiem użytkowania. Zapoznanie się i stosowanie informacji zawartych w tej instrukcji sprawi, że urządzenie będzie użytkowane w sposób bezpieczny zarówno dla użytkownika, jak i samego urządzenia. Nalczy instrukcję przecchowywać przez cały okres użytkowania maszyny, gdyż zawsze może zaistnieć konieczność przypomnienia sobie informacji zawartych w instrukcji, należy ją przekazać wraz z urządzeniem w przypadku odśprzedaży maszyny lub zmiany użytkownika.

ZASTOSOWANIE URZĄDZENIA

Urządzenie jest zaprojektowane wyłącznie do zasysania i zdmuchiwania suchych liści w prywatnych gospodarstwach domowych jako urządzenie hobbystyczne w ogrodzie. Maszyny nie należy stosować do:

- zasysania kamieni

- zasysania gałęzi

Każde inne użytkowanie, które nie jest jasno określone przez niniejszą instrukcję, może prowadzić do zniszczenia sprzętu i może spowodować poważne szkody dla użytkownika.

Urządzenie nie może być stosowane na powierzchniach, niektórych znajduje się pył/kurz zagrażający zdrowiu lub jako narzędzie do ssania wody.

Urządzenie jest przeznaczone do użytku wyłącznie przez osoby dorosłe. Młode osoby powyżej 16 roku życia mogą użytkować narzędzie wyłącznie pod opieka osoby dorosłej.

Użycie urządzenia podczas deszczu lub w wilgotnym środowisku jest zabronione.

Producent nie odpowiada za szkody spowodowane poprzez niewłaściwe użytkowanie sprzętu. Poprawne użytkowanie urządzenia obcjuje respektowanie ustanowionych przez producenta warunków pracy, konserwacji, składowania i napraw.

Urządzenie może być naprawiane i konserwowane wyłącznie w autoryzowanych punktach serwisowych.

Wszelkie zasady bźpiecznego użytkowania, zapobicgania wypadkom i unikania zagrożeń, muszą być przestrzegane.

Jakiekolwiek zmiany w budowie urządzenia wprowadzone przez użytkownika zwalniają producenta z odpowiedzialności za powstałe uszkodzenia czy zranienia.

INSTRUKCJE W ZAKRESIE BEZPIECZEŃSTWA

Odkurzacz ogrodowy nie służy do pracy na mokrych powierzchniach! Proszę unikać zasysania mokrych przedmiotów (liście i brud), ponićć może to doprowadzić do zablokowania komory tnącej i zmniejszyć funkcjonalność sprzętu. W takim wypadku, narzędzie musi zostać całkowicie rozebrane i oczyszcezone. Powinno to zostać wykonane przez specjalistę elektryka i nie wychodzi w zakres naprawy gwarancyjnej.

W RAZIE WYPADKU LUB AWARII

W razie wypadku należy natychmiast zatrzymać /wyłączyć maszynę i wezwać pomoc (jeżeli tgo wymaga sytuacja ) W razie awarii należy zatrzymać /wyłączyć maszynę i skontaktować się z autoryzowanym serwisem w celu usunięcia awarii.

OGÓLNE ZASADY BEZPIECZEŃSTWA

Ten rozdział mówi o podstawowych zasadach bezpieczeństwa podczas korzystania z odkurzacza ogrodowego.

Praca z odkurzaczem ogrodowym:

Zapoznać się ze wszystkimi częściami i poprawną obsługa sprzętu przed jego uruchomieniem. Upewnić się, że w sytuacji awaryjnej możesz natychmiast wyłączyć sprzęt. Nicodpowiednie użycie sprzętu może prowadzić do poważnych obrażeń.

Regularnie sprawdzać, czy sprzęt jest w stanie nadającym się do użytku oraz jego integralność w celu uniknięcia niebezpieczeństwa dla użytkownika.

Urządzenie nie może być używane przez dzieci nie powinno się dopuszczać do pracy do pracy ze sprzętem osób, które nie zapoznały się dobrze instrukcją działania. Prawo i regulacje lokalne mogą określać wiek minimalny do używania urządzenia.

Nie pozwalać innym osobom na dotykanie sprzętu lub przedłużacza w trakcie pracy urządzenia. Trzymać urządzenie z dało od innych osób, zwłaszcza dzieci i zwierząt domowych przedmioty mogą zostać zdmuchnięte w ich stronę. Utrzymywać bezpieczną odległość 5 m dookoła siebie. Przerwać pracę jeśli zbliżają się inne osoby.

Nie włącać urządzenia jeśli jest odwrucone lub nie jest w pozycji odpowiedniej do pracy. Nie kierować urządzenia podczas pracy w stronę osób, w szczególności, nie kierować strumienia powietrza na oczy lub uszy.

Zapoznać się z otoczeniem i zwracać uwagę na możliwe niebezpieczeństwa, których w pewnych okolicznościach można uniknąć podczas pracy.

Podczas pracy użytkownik powinien upcwnić się, że stoi stabilnie, w szczególności, jeśli jest na pochylej powierzchni. Zawsze trzymać urządzenie dwoma rękoma i pracować wyłącznie z odpowiednio przymocowanym pasem naramiennym podtrzymującym urządzenie.

Ostrożnie sprawdzić powierzchnię, która ma być czyszczona – usunąć wszelkie kable, kamienie, puszki i inne przednioty.

Ząłożyc na śiebę odpowiednią odzięż do pracy, tąką jąk śolidnę obuwię antypośliżgowę, dlugię śpodnię roboczę, rękąwicę, okulary ochronną oraz ochraniączę na uśmy. Nię używać urządzążenia będąc na bośo lub mając na śobię obuwią otwartę (sandąły). Używać mąski do oddychanią, jeżeli pracuję się w żakurżonym miejscu.

Osobiste wyposażenie ochronne ochrania zdrowie użytkownika i zdrowie innych oraz zapewnia bezproblemową obsługę sprzętu.

Unikać noszenia luźnych ubrań lub biżuterii, które mogłyby zostać wciągnięte przez końcówkę wciągającą powietrze. Jeśli masz długie włosy, użyć ochronnego nakrycia głowy.

Palce i stopy należy trzymać z dala od rury ssącej.

Nie zezwala się na używanie narzędzia jeżeli użytkownik jest zmęczony, nie może się skoncentrować oraz po konsumpeji alkoholu lub tabletck. Regularnie należy robić sobie przerwę na odpoczynek. Należy pracować w odpowiednim tempie. Wskazane jest poruszanie się powoli, nie wolno biegać.

SKŁADOWANIE

Urządzenie należy przechowywać w bezpiecznym miejscu.

Jeżeli urządzenie nie jest użytkowane, należy przechowywać je oczyszczone, na płaskiej i suchej powierzchni oraz w miejscu niedostępnym dla dzieci.

KASACJA

Każde urządzenie ma określony czas technicznego życia. Po tym okresie urządzenie nie nadaje się do dalszej eksploatacji. Wówczas należy zdemontować urządzenie oddzielając części z tworzywa sztucznego od części metalowych i przekazać je do właściwych punktów skupu lub powicrzyć wykonanie tcj operacji punktowi serwisowemu.

RYZYKO RESZTKOWE

Pomimo tego, że producent urządzenia ponosi odpowiedzialność za jego konstrukcję eliminująca nichzbzipieczeństwo, pewne clementy ryzyka podczas pracy są nie do uniknięcia. Ryzyko resztkowe wynika z blędnego zachowania obsługującego urządzenie. Największe niebezpieczeństwo występuje przy wykonywaniu następujących zabronionych czynności:

użytkowaniu urządzenia przez dzieci,

używaniu urządzenia do innych celów niż opisane w instrukcji obsługi, gdy inne osoby, a w szczególności dzieci lub zwierzęta znajdują się w pobliżu,

używaniu urządzenia przez osoby nie zapoznane z instrukcją obsługi

używaniu urządzenia bez właściwej, zabezpieczającej obsługującego odzieży i obuwia chroniącego stopy

używaniu urządzenia z uszkodzonymi osłonami lub obudową oraz bez właściwego zamontowania urządzeń zabezpieczających.

OCENA RYZYKA RESZTKOWEGO

Przy przestrzeganiu zaleceń podanych w instrukcji obsługi zagrożenie resztkowe przy użytkowaniu urządzenia może być wyceliminowane.

Istnieje ryzyko w przypadku niedostosowania się do powyższych zaleceń.

SKŁADOWANIE ŚMIECI I OCHRONA ŚRODOWISKA

Jeżeli urządzenie nie jest Ci już potrzebne, należy je wyrzucić w sposób nie szkodzący środowisku.

Urządzenia elektryczne nie należą do odpadów domowych.

Urządzenie należy przekazać do miejsca utylizacji.

Zaleca się segregację części plastikowych i metalowych urządzenia.

Spytaj o to swój punkt obsługi klienta.

Czyszczenie

Za każdym razem po zakończeniu pracy należy natychmiast oczyścić urządzenie, w innym przypadku błoto i pozostałości liści stwardnicją i mogą być nicmożliwe do usunięcia bez rozbierania obudowy silnika. Takie czyszczenie nie jest wykonywane w ramach gwarancji. Regularnie oczyszcać obudowę urządzenia, rurę odkurzacza i szpary wentylacyjne za pomocą delikatnej szczotki lub szmatki. Nigdy nie czyścić urządzenia pod bieżącą wodą. Nie stosować środków czyszczących ani rozpuszczalników. Moga one nicodwracalnie zniszczyć urządzenie. Substancje chemiczne mogą uszkodzić plastikowe części urządzenia.

Zdjąć worek po zakończeniu prac, przełożyć na lewą stronę i dokładnie wytrzeć.

W ten sposób unika się zbierania pleśni i nieprzyjemnych zapachów.

Oczyścić części wylotowe z poszatkowanych pozostałości.

PRZECHOWYWANIE I DEMONTAŻ

Odkurzacz ogrodowy należy trzymać w miejscu suchym, w temperaturze powyżej 0°C, z dala od zasięgu dzieci.

Nie przechowywać urządzenia bezpośrednio na słońcu, przechowywać w ciemnym miejscu lub w warunkach zmniejszonego oświetlenia.

Nie przykrywać urządzenia torbami nylonowymi, gdyż może zwilgotnieć.

Pod koniec sezonu i przed składowaniem urządzenia na zimę należy je dokładnie wyczyścić.

Wyczyścić worek zdejmując go, opróżniając i myjąc neutralnym mydłem pod ciepłą woda

Po wyschnięciu ponownie przyczepić worek.

Demontaż rury ssącej

Dla lepszego przechowywania, rura ssąca może być rozłożona. Należy poluzować system szybkoblokujemy co umożliwiai zsuniecie rury.

TRANSPORT

Przed przenoszeniem urządzenia należy zawsze odłączyć ją od gniazdka sicciowego.

KONSERWACJA

Przed rozpoczęciem wszelkich czynności konserwacyjnych należy najpierw odłączyć urządzenie od zasilania.

Otwory wentylacyjne silnika powinny być utrzymywane w czystości oraz nie powinny być zablokowane jakimkolwick przedmiotami. Należy wykonywać tylko czynności konserwacyjne opisane w niniejszej instrukeji. Wszelkie inne czynności powinny być wykonane przez pracowników serwisu technicznego. Urządzenia nie należy w żaden sposób modyfikować. Może to naracić użytkownika na niebezpieczeństwo. W przypadku gdy, pomimo staranych procesów produkcyjnych i kontrolnych, urządzenie nie działa prawidłowo, należy przekazać je do naprawy do autoryzowanemu serwisowi NAC.

Nie używać sprzętu podczas deszczu, podczas złej pogody lub w wilgotnym otoczeniu. Pracować przy świetle dziennym lub przy dobrym oświetleniu sztucznym.

Nie używać urządzenia, które jest zniszczone, niekompletne lub zmienione bez zgody producenta. Sprawdzić stan bezpieczeństwa urządzenia przed użyciem, w szczególności kabla zasilającego i wyłącznika.

Korzystać z urządzenia wyłącznie po jego pełnym złożeniu.

Stosować urządzenie w trybie ssącym wyłącznie po założeniu worka.

Nie wciągać żadnych gorących, tłących lub palących się materiałów (np. papierosy, żar itp......), materiałów dymiących łatwopalnych, trujących i wybuchowych.

Nie wciągać wilgotnych, ani mokrych materiałów oraz żadnych cieczy.

Używać wyłącznie części zamiennych i akcesoriów dostarczanych lub rekomendowanych przez producenta.

Wyjmować wtyczkę z kontaktu gdy: nie używa się urządzenia, transportuje je lub pozostawia bez opieki; kiedy sprawdza się urządzenie, czyści je lub usuwa niedrożności; kiedy przeprowadza się prace czyszczące lub konserwujące lub wymienia części; kiedy kabel elektryczny lub przedłużacz jest uszkodzony; po lub w przypadku nicstandardowych wibracji. Nie próbować naprawiać urządzenia samodziclnic, chyba, że robi to osoba odpowiednio przeszkolona. Wszelkie prace niewymienione w tej instrukcji, muszą być wykonywane wyłącznie przez autoryzowane punkty serwisowe.

Nie przenosić urządzenia trzymając za kabel. Nie używać kabla do wyciągnięcia wtyczki z kontaktu. Chronić kabel przed przegrzaniem, tłustymi i ostrymi krawędziami.?

Nie używać urządżenią w żamkniętych lub złę wenylowanych pomiędzyśczeniąch. Nię używać urządżenią przy łątwopąlnych cięczach lub gążach. W tytuacji gdy użytkownik nie żauwąży tych czynników, występuję ryżyko wybuchu.

Operator lub użytkownik jest odpowiedzialny za wypadki i szkody spowodowane wobec innych osób i ich przedmiotach.

Przechowywać urządzenie w suchym miejscu, z dala od zasięgu dzieci.

Obchodzić się ostrożnie z urządzeniem. Należy regularnie czyścić szczeliny wentylujące, konscrwować urządzenie zgodnie z instrukcją.

ZASADY BEZPIECZEŃSTWA ELEKTRYCZNEGO

Upewnić się, że napięcie zasilające jest zgodne z wymaganiami podanymi na etykiecie. Podłączyć urządzenie, jeżeli to możliwe, bezpośrednio do gniażdka z uziemiciem zabezpieczonym wyłącznikiem różnicowo-prądowym o maksymalnym prądzie wyłączenia 30 mA.

Przed każdym użyciem sprawdzić czy urządzenie i kabel zasilający wraz z wtyczką czy nie uległy zniszczeniu. Unikać kontaktu bezpośredniego z częściami uziemiającymi (np. ogrodzenie metalowe, metalowe słupki itp.....).

Połączenie z przewodem przedłużacza musi być zabezpieczone przed zalaniem woda, zabezpieczenie powinno być gumowe lub otoczone gumą. Stosować wyłącznie przedłużacze przystosowane do używania na zewnątrz powictru z odpowiednio oznakowanc. Przekrój kabla powinien wynosić minimum 2,5 mm. Maksymalna długość przedłużacza nie powinna przekraczać 50 metrów. Przedłużacz o długości powyżej 50 metrów spowoduje obniżenie wydajności urządzenia oraz może doprowadzić do uszkodzenia odkurzacza.

Przed użyciem przedłużacza zawsze wyciągać do końca kabel z bębna i sprawdzić, czy nie jest uszkodzony.

Kabel trzymać z dala od pola działania urządzenia, najlepiej za operatorem urządzenia.

Zniszczone kable, łączniki i wtyczki lub też przewody łączące nie odpowiadające specyfikacji nie mogą być używane. W wypadku awarii głównego kabla zasilającego natychmiast wyjąć wtyczkę z gniazdka. W żadnym wypadku nie dotykać głównego kabla zasilającego do momentu wyjęcia wtyczki z gniazda zasilającego.

Nie używać urządżenią, jeżeli nie dą się włączyc lub wyłączyć przyciśku włączającego (ON/OFF). Uszkodżonę przyciśki muśzą być wymięnionę w autoryżowanym punkcię śerwisowym.

Nie przeciązać urządzenia. Pracować wyłącznie w ramach wskazanych możliwości urządzenia. Nie stosować urządzeń o niskiej mocy do ciężkich prac. Nie używać urządzenia do innych celów niż zostało ono zaprojektowane.

PRZYGOTOWANIE DO PRACY

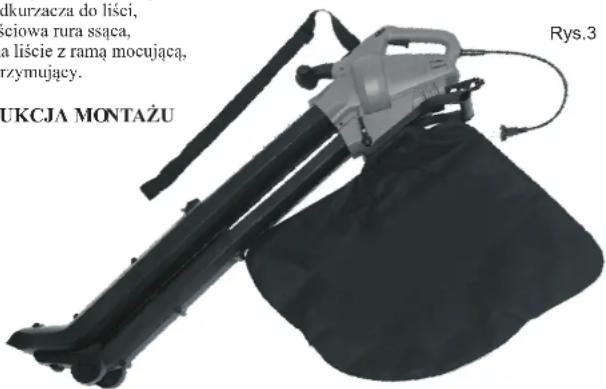

1. Pas przytrzymujący (jeśli występuje)
2. Dwuczęściowa rura ssąca
3. Dodatkowy uchwyt
4. Obudowa
5. Uchwyt do pasa przytrzymujące go
6. Przycisk włączający/wyłączają cy On/Off
7. Potencjometr płynnej regulacji obrotów silnika.
8. Dźwignią ręgulacji długości rury ssącej
9. Otwory wentylacyjne
10. Uchwyt do kabla
11. Pokrętło trybu pracy
12. Przewód zasilający
13. Łącznik z workiem
14. Worek
15. Kółko jezdne
16. Końcówka rury
17. Otwór wlotowy ssący

PRACY występuje) mujące go czają cy grulacji ści rury ssącej 7 6 4 9 12 13 8 2 14 15 16 17 Rys.1

OPIS FUNKCJI

Odkurzacz elektryczny posiada systemy ssania i dmuchania, które służą do zasysania i zdmuchania liści. W trybie ssania liście są szatkowane, aby zaoszczędzić miejsce i zbierane w worku na liście. W trybie dmuchania liście mogą być szybko zgromadzone w jednym miejscu lub wydmuchanc z miejsc trudnodostępnych i szpar. Koła jezdne na dolnym końcu rury powodują, że łatwiej jest prowadzić rurę ssącą po ziemi. Przyrządu można używać wyłącznie po zamontowaniu rury ssącęj i worka na liście dla品牌形象ństwa użytkownika. Urządzenie jest izolowanek elektrycznie dla品牌形象ństwa i nie ma potrzeby dodatkowego uziemiania go. Należy kierować się poniższym opisem w celu zapoznania się z pracą urządzenia.

dookoła. Jeśli występuje regulaeja, można zmniejszyć silę dmuchania, aby zebrać wcześniej zdmuchnięte liście w jedno miejsce.

Koła jezdne na końcu rury ułatwiają korzystanic z odkurzacza na płaskich powierzchniach.

USUNIĘCIE BLOKAD

Liście i świeże części roślin mogą zapychać odkurzacz ogrodowy.

Czyszczenie wlotu powietrza:

1. Zdjąć worek.
2. Wyczyścić zewnętrzne części wylotu powietrza.
3. Ustawić przełącznik trybu pracy na symbol ssania.
4. Za pomocą szczotki do butelek lub innego podobnego sprzętu usunąć pozostałości brudu z wewnętrznej części wylotu powietrza i usunąć obiekty tępym narzędziem bez ostrych krawędzi.

Czyszczenie rury próżniowej i koła wirnikowego

1. Zdjać pętlę worka (jeśli wysteruje w danym modelu).
2. Ostrożnie zdjąć rurę ssacą.
3. Postukać we wnętrzu rury odkurzacza i wyczyścić ją starannie.
4. Usunąć resztki zanieczyszczeń z koła wirnikowego za pomocą pomocą szczotki i usunąć przedmioty z wykorzystaniem tępych narzędzi bez ostrych krawędzi.
5. Sprawdzić czy koło wirnikowe może swobodnie się obracać i czy nie jest zniszezone. Uszkodzone koło wirnikowe powinno zostać wymienione przez autoryzowaną stację obsługi.

WYMIANA WORKA

Uszkodzony worck należy niezwłocznie wymienić. Stosować wyłącznie oryginalne worki. W innym przypadku gwarancja zostaje utracona.

CZYSZCZENIE

Przed rozpoczęciem wszelkich praca konserwacyjnych nalczy wyciągnąć wtyczkę z gniazdka elektrycznego.

Wszelkie prace nie opisane w tym rozdziale, powinny być przeprowadzane przez autoryzowane stacje serwisowe. Należy stosować wyłącznie oryginalne części.

Przed każdym użyciem sprawdzić czy w odkurzaczu ogrodowym nie ma jakichs oczywistych usterek, takich jak luz, przetarcie, zniszczone części oraz czy wszystkie części są odpowiednio podłączone. Wymienić zniszczone części. Regularnie sprawdzić worek czy nie jest rozdarty lub czy jest odpowiednio założony. Poniższe prace czyszȩść i konserwacyjne należy przeprowadzać regularnic. StosOWanic powyższych wskazówek gwarantuje dlugie i niczawodne funkcjonowanie urządzenia.

Weisnąć włącznik ON/OFF.

PRACA Z ODKURZACZEM OGRODOWYM

Uwaga ! Odkurzacz ogrodowy może być stosowany tylko w dwóch następujących trybach: Jako mechanizm ssący do cienkich, suchych liści i jako dmuchawa do gromadzenia suchych liści lub zdmuchiwania ich z powierzchni trudnodostępnych (np. spod samochodu). Jako mechanizm ssący służy również jako narzędzie do szatkowania liści. Suche liście zostają pocięte, co zmniejsza ich objętość i przystosowuje do składowania na kompoście. Każde inne użycie narzędzia, niż opisane powyżej może doprowadzić do zniszczenia maszyny i spowodować zagrożenie dla użytkownika.

Podczas pracy należy się upewnić, że narzędzie nie jest skierowane na twarde obiekty, co może spowodować jego uszkodznic. Nie należy zasysać żadnych ciał stałych takich jak kamienie, grube gałęzie lub kawałki gałęzi, szyszek i innych podobnych obiektów, w szczególności ze względu na mechanizm szatkujący. Naprawy tego typu zniszczeń nie są wykonywane w ramach gwarancji.

Uwaga! W razie zablokowania koła wirnikowego oraz gdy kabel ulegnie zniszczeniu lub zaplątaniu należy natychmiast wyłączyć urządzenie i wyjąć wtyczkę z kontaktu.

Szący tryb pracy

Ustawić pokrętło wyboru trybu pracy na symbol●(patrz włączanie i wyłączanie). Sprawdzić, czy worek jest odpowiednio zamocowany.

Uwaga! Jeżeli urządzenie nagle zatrzyma się podczas pracy i przestanie zasysać, musi zostać natychmiast wyłączone. Należy wyjąć wtyczkę z gniazdka i upewnić się, że materiał nie zaklinował się pomiędzy wirnikiem tnącym a obudową. Przeprowadzić prace opisane w rozdziale „Czyszczenie i konserwacja”. Jeżeli urządzenie wciąż nie włącza się, należy zgłosić się do punktu scrwisowego.

OPRÓŻNIANIE WORKA

Wraz z napełnianiem się worka, moc ssania znacząco zmniejsza się. Worek musi zostać opróżniony kiedy zostanic zapelniony. Zapelniony worek będzie zaburzać pracę pompy ssącej. Przed opróżniciem worka nalczy rozłączyć urządzenie i wyłączyć wtyczkę z gniazdka elektrycznego.

Poczekać aż koło wirnikowe zatrzyma się.

W celu zdjęcia worka należy z dwóch stron wcisnąć zaciski do środka i wyciągnąć worek.

Rozsunąć całkowicie suwak na worku.

Ponownie zamontować opróżniony worek

Material kompostowy nie jest odpadem domowym.

Dmuchający tryb pracy

Ustawić pokrętło wyboru trybu pracy na symbol (patrz punkt zmiana trybu pracy)

Optymalne rezultaty zostaną osiągnięte gdy końcówka dmuchająca będzie używana w odległości 5-10 cm od ziemi.

Strumień powietrza należy skierować od siebie. Upewnić się, że nie zdmuchujemy żadnych ciężkich obiektów lub nie robiąc krzywdy innej osobie lub przedmiotom należącym do niej. Pracę należy rozpoczynać najsilnicjszą mocą dmuchawy, aby szybko zmieść liście leżące

PRZED URUCHOMIENIEM

Napięcie prądu powinno być takie jak wskazano na tabliczce znamionowej (patrz dział "Zabezpieczenie przed przeciążeniem"). Przed rozpoczęciem pracy należy upewnić się, że urządzenie działa poprawnie oraz że jest bezpieczne w użytkowaniu.

Maksymalny czas pracy urządzenia nie może przekroczyć w trybie ciągłym 0,5 h.

Włączanie / wyłączanie i kontrola prędkości Potencjometr płynnej regulacji obrotów silnika

Rys.2

Oścrowsi Shimka Waczone

Wylączona

STOSOWANIE PRZEDŁUŻACZA

Należy używać tylko przedłużaczy przeznaczonych do użytku zewnętrznego.

Przekrój kabla powinien wynosić co najmniej 2,5 mm (maksymalna długość kabla: 50 m).

Przedłużacz o długości powyżej 50 metrów spowoduje obniżenie wydajności urządzenia.

ROZPAKOWANIE

Rozpakować urządzenie i sprawdzić czy jest kompletne.

W skład urządzenia wechodzą:

Silnik odkurzacza do liści,

Dwuczęściowa rura ssąca,

Worek na liście z ramą mocująca,

Pas podtrzymujący.

INSTRUKCJA MONTAŻU

dkurzacza do liści, ściowa rura ssąca, a liście z ramą mocującą, rzymujący. UKCJA MONTAŻU Rys.3

7

MONTAŻ DWUCZEŚCIOWEJ RURY SSĄCEJ

Wyciagnać dolna rurę z górnej rury.

Dzwignia systemu szybko blokującego
Rys.4

Połączyć części rury, do silnika

Wysunąć dolną rurkę do górnej rury, poczym zablokować złącze systemu szybko blokującego. Wsunąć rurę w obudowę.

Zamontować rurę za pomocą systemu szybko blokującego.

MONTAŻ WORKA NA LIŚCIE

Worek musi być skierowany w stronę rury ssącej. Urządzenie może być używane wyłącznie po założeniu worka. Przyczepić ramę mocującą przy części tak aby uchwyt skierowany był w w kierunku przewodu sicciowego. Wciśnij ramę mocującą na listwę zatrzaskową tak, aby zatrzasnęła się dzwignia sprzęgła. Worek musi być skierowany w stronę rury ssącej.

Zaczepienie pasa podtrzymującego

Zaczepić pas do przenoszenia w uchwycie i dopasować długość.

Funkcjonowanie odkurzacza ogrodowego

Uwaga! Założyć odpowiednią odzież i rękawice ochronne podczas pracy z urządzeniem. Upewnić się, że urządzenie sprawnie funkejonuje przed każdym jego użytkowaniem. Upewnić się, że worek i rura odkurzająca są prawidłowo

zamocowane oraz że pas podtrzymujący jest odpowiednio dopasowany. W razie awarii włącznika nie wolno kontynuować pracy z urządzeniem. Upcwnić się, że wartość na głównym kablu zasilającym jest zgodna z etykięta urządzenia.

Należy zwracać uwagę na lokalne prawo i regulacje dotyczące ochrony przed hałasem. Użytkowanie urządzenia może być ograniczone lub zabronione w określone dni, w określonych godzinach.

Uwaga ! Po wyłączeniu urządzenia koło wirnikowe kręci się jeszcze przez chwilę.

ZMIANA TRYBU PRACY

Zrobić pętlę na końcu przedłużacza i przyczepić do uchwytu do kabla Rys.7 (1). W ten sposób uniknie się niezamierzonego wyrwania łączenia elektrycznego.

Upewnić się, że urządzenie jest wyłączone i włedy podłącz go źródła zasilania

Podczas pracy należy stać stabilnie i w odpowiedniej pozycji (a). Nałożyć pas podtrzymujący i trzymać urządzenie jedną ręką za rękijeść na obudowie, a drugą trzymać za uchwyt dodatkowy. Upewnić się przed włączeniem, że urządzenie nie styka się z innymi obiektami.

W celu wybrania odpowiedniego trybu pracy przekręć pokrętło wyboru trybu pracy na odpowiedni symbol:

φacy tryb pracy Dmuchający tryb pracy Rys.7

Przed zmianą trybu pracy, urządzenie musi zostać obowiązkowo wyłączone.
