INSTRUKCJA OBSŁUGI GI8421SYB GORENJE

Dziękujemy za Państwa zaufanie i zakup naszego urządzenia.

Aby ułatwić Państwu korzystanie z niniejszego produktu, w załączeniu przekazujemy szczegółową instrukcję obsługi. Podane w niej wskazówki powinny umożliwiać Państwu możliwe jak najszybsze zaznajomienie się ze swoim nowym urządzeniem.

Proszę upewnić się, że otrzymaliście Państwo urządzenie w stanie nieuszkodzonym. W razie stwierdzenia powstania szkód w transporcie proszę skontaktować się z punktem sprzedaży, w którym urządzenie zostało zakupione, lub regionalnym dystrybutorem, który dostarczył urządzenie. Numer telefonu można znaleźć na fakturze lub na dokumenciedostawy.

Instrukcjajesttakżedostępnananaszejstronieinternetowej:

www.gorenje.com/http://www.gorenje.com/

INFORMACJA!

Informacja, porada, wskazówkalubzalecenie

OSTRZEŻENIE!

Ostrzeżenie-ogólnieniebezpieczeństwo

Spistreści

1. Środki bezpieczeństwa 4

2. Pozostałe ważne ostrzeżenia dotyczące bezpieczeństwa 6

2.1 Przed podłączeniem urządzenia 6

1. Montaż płyty indukcyjnej 7

3.1 Montaż powierzchniowy w blacie kuchennym 10

3.2 Montaż uszczelki piankowej 13

1. Podłączenie płyty indukcyjnej do sieci elektrycznej 13

4.1 Kabel zasilający 14

4.2 Podłączanie urządzenia 14

1. Opis urządzenia 17

5.1 Przed pierwszym użyciem 17

1. Obsługa płyty grzejnej 18

6.1 Panel sterowania 18

6.2 Włączenie płyty indukcyjnej 19

6.3 Włączenie pól grzejnych 19

6.4 POLE ŁĄCZONE 19

206.5Auton

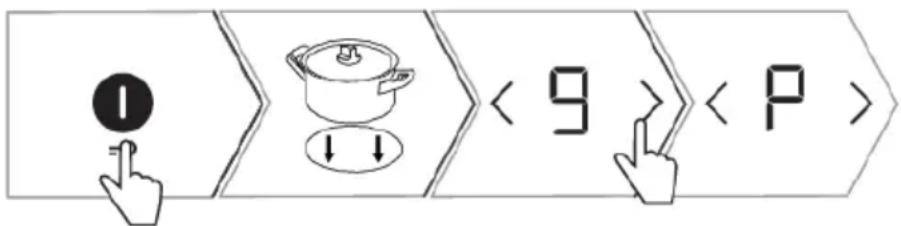

6.6 Power Boost 21

6.7 ZABEZPIECZENIE PRZED DZIEĆMI/ BLOKADA 22

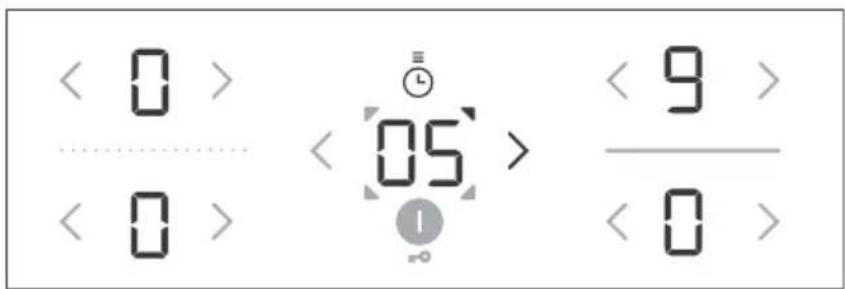

226.8Funkc

6.9 Wskaźnik mocy resztkowej 24

6.10 Ograniczenie czasu trwania działania 24

6.11 Ochrona przed przegrzaniem 24

6.12 Automatyczne wyłączenie 25

6.13 Wyłączanie strefy gotowania 25

6.14 Wyłączenie całej płyty kuchennej 25

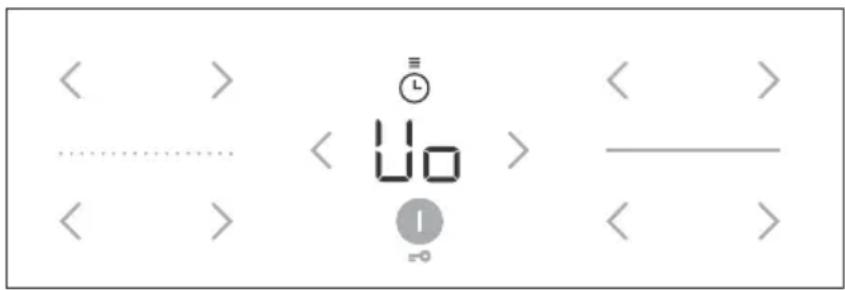

1. Ustawienia użytkownika 26

2. Porady i wskazówki 28

8.1 Płyta grzejna 28

8.2 ZASADA DZIAŁANIA INDUKCYJNEJ PŁYTY GRZEWCZEJ 28

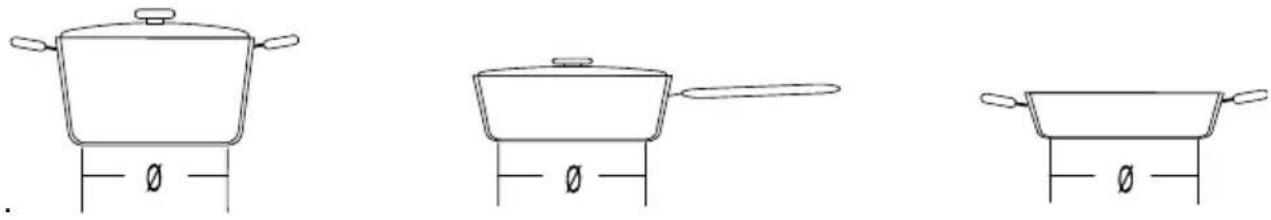

8.3 Indukcyjne naczynia kuchenne 29

8.4 Wskazówki dotyczące oszczędzania energii 30

1. Konserwacja i czyszczenie 31

2. Problemy i błędy 33

10.1 Odgłosy podczas gotowania indukcyjnego 34

1. Dane techniczne 34

2. Utylizacja 35

1.Środkibezpieczeństwa

WAŻNEWSKAZÓWKIDOTYCZĄCEBEZPIECZEŃSTWA-Prosimyouważneprzeczytanieinstrukcjiizachowaniejej naprzyszłość.

Urządzenie może być użytkowane przez dzieci w wieku 8 lat i starsze,atakżeprzezosobyoograniczonychzdolnościach fizycznych,sensorycznychipsychicznychklubbraku doświadczeniaiodpowiedniejwiedzyjedyniepodnadzoremi poodbyciuszkoleniawzakresiebezpiecznejeksploatacji urządzenia oraz zrozumieniu wiążących się z nią zagrożeń. Dzieci nie mogą bawić się urządzeniem. Dzieci nie mogą czyścić anipielęgnowaćurządzeniabeznadzoru.

OSTRZEŻENIE: W czasie pracy urządzenie i jego odkryte części bardzo się nagrzewają. Należy uważać, by nie dotknąć nagrzewającychsięelementów.

Dzieci w wieku poniżej 8 lat nie powinny zbliżać się do urządzenia,chybażepodnadzorem.

Do czyszczenia urządzenia nie należy używać myjek parowych ani wysokociśnieniowych, gdyż może to spowodować porażenie prądem.

Urządzenienie jest przeznaczonedosterowania za pośrednictwemzewnętrznychprogramatorówczasowych lub specjalnychukładówsterowania.

Środki do rozłączania muszą być włączone do stałego okablowaniazgodniezzasadamiokablowania.

Wrazieuszkodzeniakablazasilającegomusionzostać wymieniony, dlauniknięcia zagrożenia, przez producenta, serwisantalubosobyopodobnychkwalifikacjach (dotyczy wyłącznie urządzeń podłączonych kablem zasilającym).

OSTRZEŻENIE: W razie pęknięcia powierzchni wyłączyć urządzenie, aby zapobiec możliwości porażenia prądem elektrycznym. W takim przypadku należy natychmiast wyłączyć wszystkie przełączniki pół grzejnych i odkręcić bezpiecznik bądź wyłączyć główny wyłącznik instalacyjny, całkowicie przerywającwtensposóbodpływenergiielektrycznej.

OSTRZEŻENIE:Gotowanienakuchencebeznadzoruz wykorzystaniem tłuszczu lub oleju może być niebezpieczne i wywołać pożar. NIGDY nie próbować gasić pożaru wodą, lecz wyłączyć urządzenie, a następnie nakryć płomień np. pokrywką lubkocemprzeciwpożarowym.

OSTRZEŻENIE: Zagrożenie pożarem: Nie przechowywać na powierzchniachgrzejnychkuchenkiżadnychprzedmiotów.

UWAGA:Gotowanie powinnood by wać się pod nad zorem. Należy zapewnić stały nadzór nad krótkim gotowaniem.

OSTROŻNIE: Urządzenie jest przeznaczone wyłącznie do gotowania. Niemożnawykorzystywać godoinnych celów, np. doogrzewaniapomieszczenia.

OSTRZEŻENIE: Używać wyłącznie osłon kuchenki zaprojektowanychklubwskazanychjakoodpowiedniew instrukcji obsługi przez jej producenta lub też osłon wbudowanychwkuchenkę. Stosowanieodpowiednichosłon możeprowadzićdowypadków.

Napowierzchnikuchenkiniewolnokłaśćżadnychmetalowych przedmiotów takich jak noże, widelce, łyżki i pokrywki, ponieważ mogąsięonebardzonagrzewać.

Po użyciu wyłączyć dany element kuchenki przy pomocy sterującegonimregulatorainiepolegaćnadetektorzegarnków.

Urządzenie należy podłączyć do instalacji elektrycznej posiadającej wbudowany mechanizm rozłączający. Instalacja elektryczna musi zostać wykonana zgodnie z obowiązującymi przepisami.

2. Pozostałe ważne ostrzeżenia dotyczące bezpieczeństwa

Urządzenie jest przeznaczone do użytku domowego. Nie wykorzystywać go do innych celów takich jak ogrzewanie pomieszczenia, suszenie zwierząt domowych lub innych zwierząt, papieru, tkanin, ziół, itp., ponieważ mogłoby to doprowadzić do zranienia lub wybuchu pożaru.

Urządzenie należy podłączyć do instalacji elektrycznej posiadającej wbudowany mechanizm rozłączający. Instalacja elektryczna musi zostać wykonana zgodnie z obowiązującymi przepisami.

Jeśli do gniazdka prądu przemiennego w sąsiedztwie urządzenia podłączone jest jeszcze inne urządzenie elektryczne, upewnić się, że kabel zasilający nie wchodzi w kontakt z rozgrzanymi strefami gotowania.

Jeśli przewód zasilający jest uszkodzony, powinien zostać wymieniony przez producenta lub autoryzowanegoserwisanta, abyuniknąć zagrożenia.

Użycie płyty szklano-ceramicznej jako miejsca do przechowywania może spowodować jej zarysowania lubinneuszkodzenia. Nigdyniepodgrzewajpotrawwfoliialuminiowej lubwplastikowychpojemnikach na płycie grzewczej. Taka folia lub pojemniki mogą się stopić, co może spowodować pożar lub uszkodzeniepłytygrzewczej.

Nie należy przechowywać pod urządzeniem przedmiotów wrażliwych na temperaturę, takich jak środki czyszczącelubdetergenty, puszkizaerozolemitp.

Ewentualne niezgodności w odcieniach kolorów pomiędzy różnymi urządzeniami lub elementami w obrębie tej samej stylizacji mogą się zdarzać z powodu różnych czynników takich jak różne kąty patrzenia na urządzenia, różnokolorowe tła, materiały czy oświetlenie pomieszczenia.

2.1 Przedpodłączeniemurządzenia

OSTRZEŻENIE!

Przed podłączeniem urządzenia dokładnie zapoznać się z instrukcją obsługi. Gwarancja nieobejmujenaprawlubroszczeńodszkodowawczychpowstałychwwyniku nieprawidłowego montażu lub obsługi urządzenia.

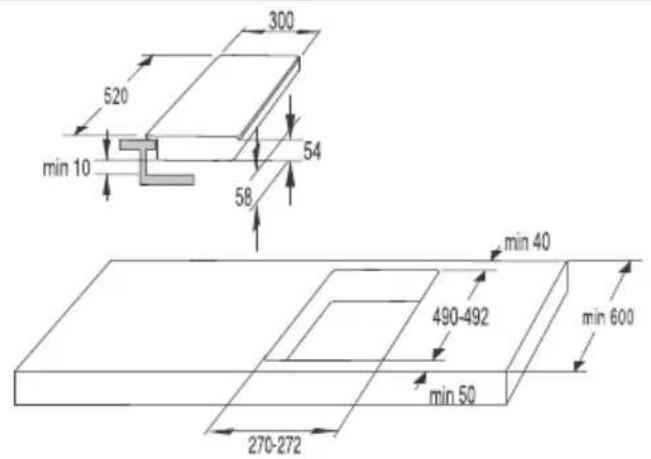

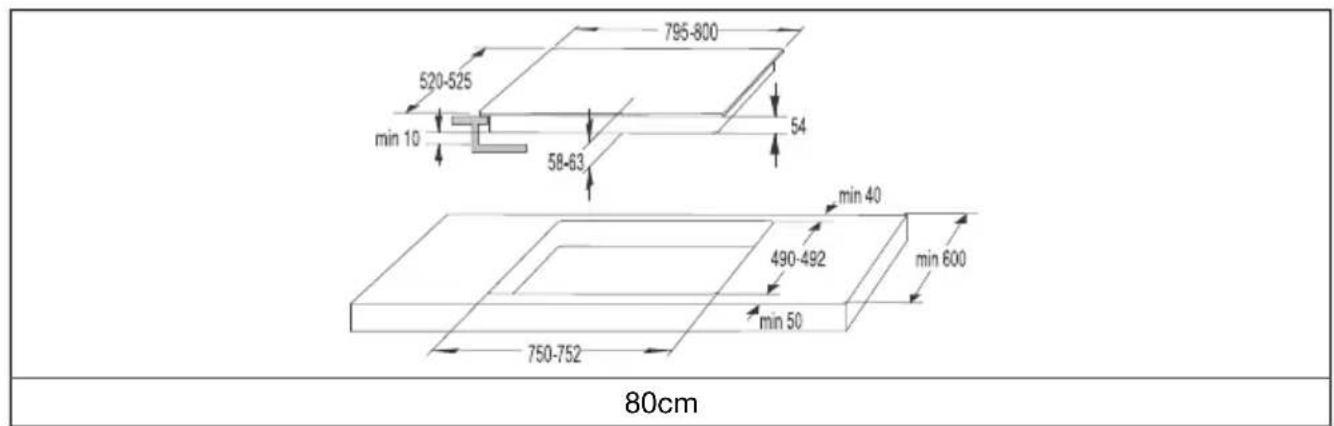

3. Montażpłytyindukcyjnej

300 520 min 10 54 58 min 40 490-492 min 600 min 50 270-272

30cm

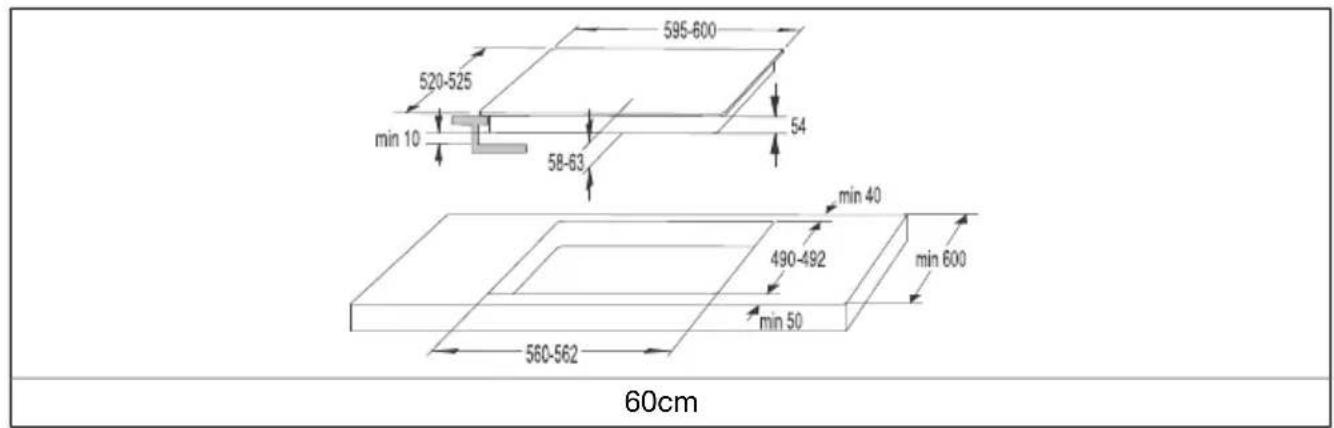

595-600 520-525 min 10 58-63 54 min 40 490-492 min 600 min 50 560-562 60cm

795-800 520-525 min 10 58-63 54 min 40 490-492 min 600 min 50 750-752 80cm

INFORMACJA!

Montaż urządzenia w blacie kuchennym oraz podłączenie do sieci elektrycznej może być wykonanewyłącznieprzezwykwalifikowanegotechnika.

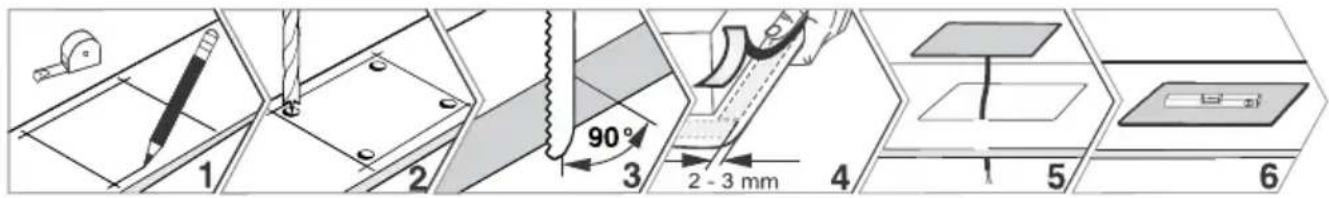

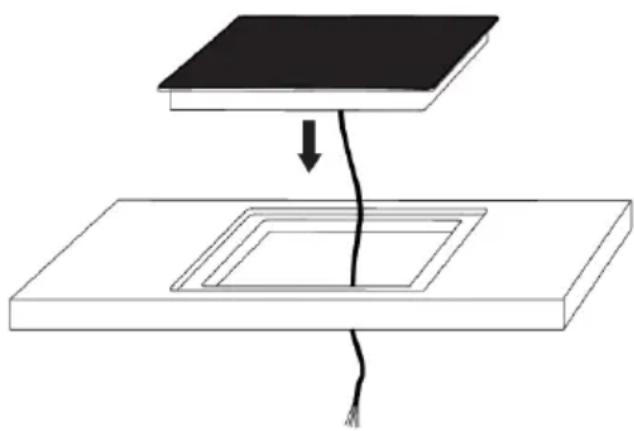

Sposóbmontażu

1 2 3 90° 2 - 3 mm 4 5 6

• Odpowiednio zabezpiecz krawędzie wyciętego otworu.
• Podłącz płytę indukcyjną do sieci elektrycznej (patrz instrukcja podłączenia płyty indukcyjnej do siecielektrycznej).
• Włóż płytę indukcyjną do wyciętego otworu.
• Fornir lub inne wykończenie mebla kuchennego, w który ma zostać wbudowana płyta grzewcza, należy zabezpieczyć klejem odpornym na wysoką temperaturę (100 °C); w przeciwnym razie może dojść doodbarwienialubdeformacjiwykończeniablatu.
• Stosowanie pełnych drewnianych elementów narożnikowych na blatach za strefą gotowania jest dozwolone jedynie wówczas, gdy odstęp pomiędzy elementem narożnikowym a płytą indukcyjną wynosiconajmniejtyle,ilepodająplanymontażowe.

INFORMACJA!

Blatmusibyćcałkowiciewypoziomowany.

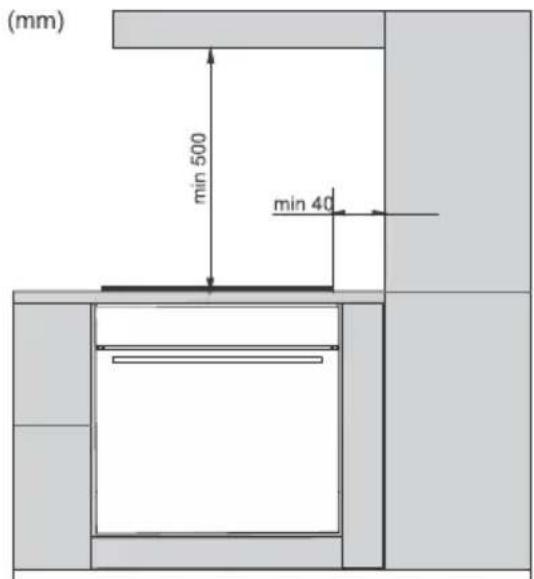

(mm) min 500 min 40

- Płytaindukcyjnajestprzystosowanado wbudowaniawblatkuchennynadmeblem kuchennymoszerokości600mmlub większej.

- Wiszące lub montowane na ścianie elementy kuchennepowinnybyćzainstalowanenatyle wysoko,abynieprzeszkadzaływpracy.

- Odległość między płytą indukyjną a okapem kuchennympowinnabyćniemniejszaniż podanawinstrukcjimontażuokapu kuchennego.Minimalnaodległośćwynosi 500mm.

- Odległość między krawędzią płyty indukcyjnej asąsiednimwyższymelementemmebli kuchennychpowinnawynosićniemniejniż 40mm.

- Minimalna odległość między płytą indukcyjną atylnąścianajestpodananarysunku montażowym.

- Na całej szerokości szafki w tylnej jej ściance musibyćprzewidzianyotwórowysokości conajmniej140mm. Oprócztegonacałej szerokościszafkizprzoduprzewidzianymusi byćotwórowysokościconajmniej4mm.

- Pod płytą indukcyjną wzdłuż całej jej długości należyzamontowaćpoziomypanel rozdzielający.Pomiędzydolnymkątem urządzeniaapanelemrozdzielającymnależy zachowaćconajmniej10mmodstępu.

- Należy zapewnić odpowiednią wentylację od stronytylnej.

- Jeżeli pod szafką kuchenną znajduje się szuflada, nienależyjejużywaćdo przechowywaniafoliialuminiowej i substancjilubpłynówłatwopalnych (np. sprayów). Takiesubstancjenależy przechowywaćzdalaodpłytygrzewczej. Niebezpieczeństwotybuchu!

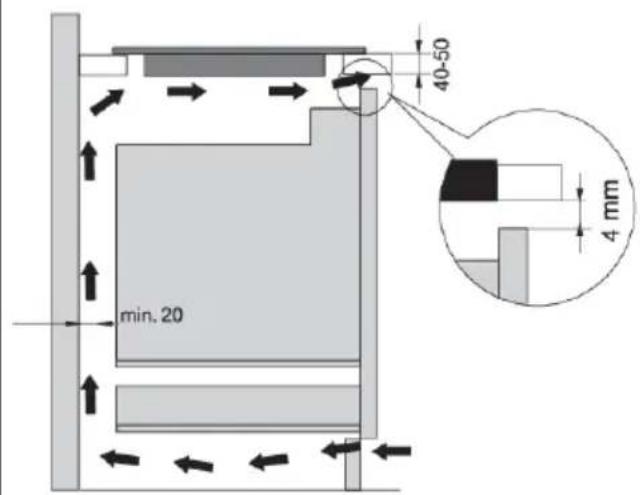

Dolnaszafkazpiekarnikiem

min. 20 40-50 4 mm

- W przypadkuwyposażonychwwentylator piekarnikówpiekarnikmożnazamontować pod indukcyjną płytą grzejną.

- Przedzamontowaniempiekarnikanależy zdemontowaćtylnąściankęszafkikuchennej wobszarzeotworudomontażu.

- Ponadto na całej szerokości szafki należy pozostawićnafroncieotwóroszerokościco najmniej4mm.

- Jeśli pod indukcyjną płytą grzejną zamontowanesąinneurządzenia, nie możemy zagwarantować jejprawidłowego działania.

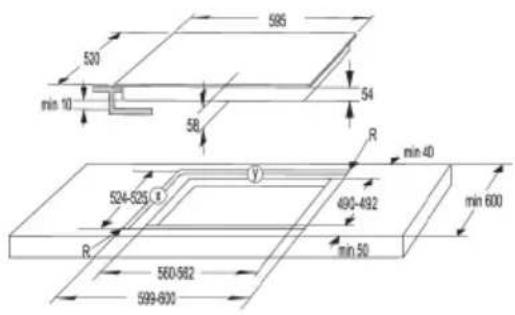

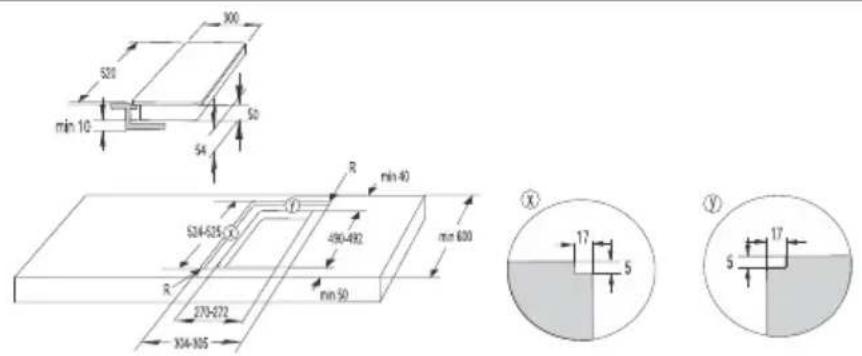

3.1 Montażpowierzchniowywblaciekuchennym

30cm

586 530 min 10 54 58 R min 40 524-525 (X) Y 490-492 min 600 R 560-562 599-600

60cm

795 520 min 20 58 54 R min 40 524-525 (1) 400-492 min 600 R 750-752 799-800

80cm

Do płaskiego montażu nadają się urządzenia bez wielopłaszczyznowych krawędzi lub dekoracyjnych ram.

Sposóbmontażu

• Urządzenie może być montowane wyłącznie na blacie odpornym na temperaturę i wodę, np. na blacie z (naturalnego) kamienia (marmur, granit) lub litego drewna (krawędzie wzdłuż wycięcia musząbyćuszczelnione).
• W przypadku montażu w blacie wykonanym z ceramiki, drewna lub szkła należy zastosować drewnianą ramkę nośną. Ramka nie jest dostarczana wraz z urządzeniem! Urządzenie może być montowanewblaciezinnychmateriałówtylkopokonsultacjizproducentemblatuiuzyskaniu jegowyraźnejzgody.
• Wymiar wewnętrzny jednostki podstawowej powinien być co najmniej równy wewnętrznemu wycięciu na urządzenie. Umożliwi to łatwy demontaż urządzenia z blatu.
• Zamocuj taśmę uszczelniającą wzdłuż obwodu dolnej części tafli szklanej.

1. Najpierwprzeprowadźprzewódzasilający przezwycięcie.
2. Umieść urządzenie na środku wycięcia.
3. Podłączurządzeniedosiecielektrycznej.
4. Przetestujdziałanieurządzenia.
5. Uszczelnij szczelinę pomiędzy urządzeniem a blatemkuchennymzapomocąsilikonowego środkauszczelniającego. Silikonowyśrodek uszczelniający użyty do uszczelnienia urządzenia musibycodpornynadziałanietemperatury (co najmniej 160°C).
6. Wygładź silikonową masę uszczelniającą za pomocą odpowiedniegonarzędzia. Niewłączaj urządzeniadomomentucałkowitegowyschnięcia silikonowegoszczeliwa.

1. Silikonowyśrodekuszczelniający
2. Taśmauszczelniająca

Kamiennyblatkuchenny

OSTRZEŻENIE!

Szczególną uwagę zwrócić na wymiary montażowe w przypadku blatów kuchennych wykonanych z (naturalnego) kamienia. Przy wyborze szczeliwa silikonowego zwrócić uwagę na materiał, z którego blat kuchenny jest wykonany, i skonsultować się z jego producentem. Zastosowanie nieprawidłowego szczeliwa silikonowego może doprowadzić do trwałego odbarwienia niektórych części.

① ③ ≥1 5 mm ② 4 56 mm x, y

Przy uwzględnieniu marginesu błędu (tolerancji) dla szklano-ceramicznej płyty urządzenia i wycięcia wblaciekuchennymgniazdojestregulowane(min.2mm).

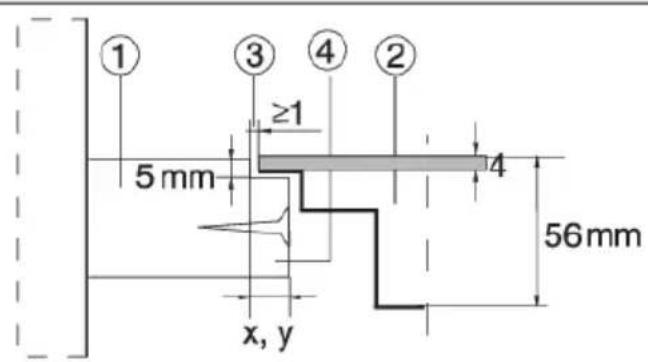

Ceramiczny,drewnianylubszklanyblatkuchenny

① ③ ④ ② ≥1 5 mm 4 x, y 56mm

Przy uwzględnieniu marginesu błędu (tolerancji) dla indukcyjnej płyty urządzenia i wycięcia w blacie kuchennymgniazdojestregulowane(min.2mm). Zamontować drewnianą ramę 5 mm poniżej górnej krawędzi blatu kuchennego (patrz rysunek).

Przy wykonywaniu wycięć zachować promienie krawędzi szkła.

	WYCIĘCIESZKŁO

Demontażurządzeniadozabudowy

Należy wyłączyć płytę indukcyjną z prądu. Przy użyciu odpowiedniego narzędzia wyjąć silikonową uszczelkę przylegającą wokół urządzenia. Wyjąć płytę indukcyjną popychając je od dołu do góry.

OSTRZEŻENIE!

Nie próbować wyjmować urządzenia od góry blatu kuchennego!

OSTRZEŻENIE!

Dział serwisu odpowiada tylko za naprawę i serwisowanie płyty indukcyjnej. W przypadku ponownej instalacji (wyrównanej z powierzchnią blatu kuchennego) proszę skonsultować się z lokalnymsprzedawcąkuchni.

OSTRZEŻENIE!

Jeżeli piekarnik jest montowany pod płytą indukcyjną w jednej płaszczyźnie z blatem, grubość blaturoboczegopowinnawynosićconajmniej45mm.

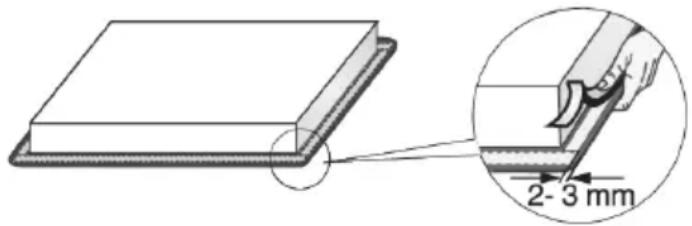

3.2 Montażuszczelkipiankowej

Przed zamontowaniem urządzenia na blacie kuchennym, przymocuj dostarczoną wraz z urządzeniem uszczelkę piankową do dolnej strony płyty szklano-ceramicznej. Niektóre urządzenia są dostarczane zjużzamontowanąuszczelką!

2-3 mm

1. Zdejmijfolięochronnązuszczelki.
2. Naklej uszczelkę na spodzie płyty, 2-3 mm od krawędzi, wzdłuż całej krawędzi płyty.
3. Uszczelkaniemożezachodzićnanarożniki.
4. Podczas zakładania uszczelki należy upewnić się, że nie zostanie ona uszkodzona przez ostre przedmiotylubniebędziemiałaznimikontaktu.

OSTRZEŻENIE!

Niemontowaćurządzeniabeztejuszczelki!

4. Podłączeniepłytyindukcyjnejdosieci elektrycznej

• Zabezpieczenie sieci energetycznej musi być zgodne z odpowiednimi przepisami.
• Przed podłączeniem urządzenia upewnij się, że napięcie podane na tabliczce znamionowej jest zgodneznapięciemwsiecielektrycznej.
• W instalacji elektrycznej powinno znajdować się urządzenie przełączające, które może odłączyć wszystkie bieguny urządzenia od sieci zasilającej, przy czym odstęp między stykami w stanie otwartym powinien wynosić co najmniej 3 mm. Odpowiednie urządzenia obejmują bezpieczniki, wyłącznikiochronneitp.
• Podłączenie powinno być dostosowane do prądu i bezpieczników.
• Po wykonaniu podłączenia elementy przewodzące prąd elektryczny i elementy izolowane muszą zostaćzabezpieczoneprzedkontaktemzesobą.

OSTRZEŻENIE!

Urządzenie może zostać podłączone wyłącznie przez uprawnionego do tego specjalistę.

Nieprawidłowe podłączenie może doprowadzić do zniszczenia elementów urządzenia. W takim przypadku gwarancja ulega unieważnieniu. Przed przystąpieniem do jakichkolwiek napraw lub czynności konserwacyjnych odłączyć urządzenie od sieci elektrycznej.

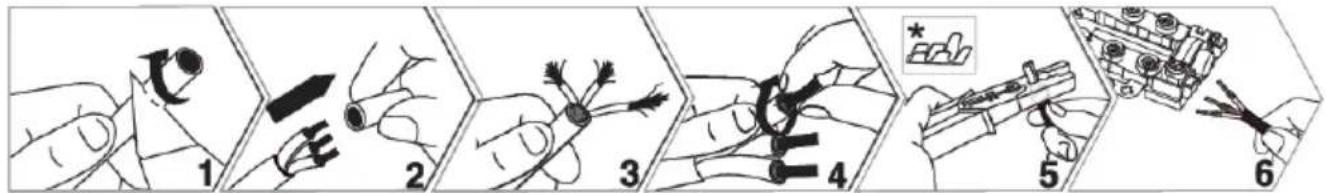

4.1 Kabelzasilający

(urządzeniebezkablazasilającego)

*tulejkikabloweniewchodząwskładzestawu

INFORMACJA!

Zalecamystosowanietulejekkablowych.

• Do podłączenia mogą być użyte następujące elementy: Kable przyłączeniowe w izolacji PVC typu H05V2V2-F z żółto-zieloną żyłą ochronną, lub inne równoważne lub lepsze kable.
• Zewnętrzna średnica kabla powinna wynosić co najmniej 8,0 mm.
• Poprowadź kabel zasilający przez mocowanie kabla zabezpieczające przed nadmiernym odkształceniem(zacisk),które

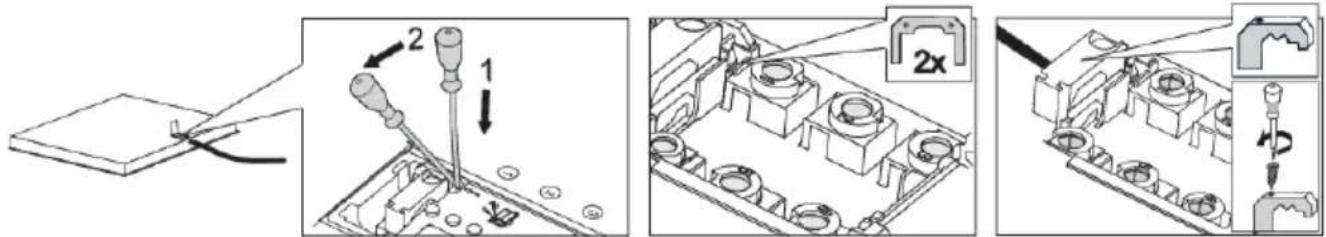

4.2 Podłączanieurządzenia

Podłączanieurządzenia60cm,80cm

1. Otwórzpokrywęskrzynkizaciskówprzyłączeniowych.
2. Podłącz przewody zgodnie z typem urządzenia. Zworki znajdują się na zacisku przyłączeniowym.
3. Przewód zasilający należy przeprowadzić przez odciążacz przewodu, który zabezpiecza przewód przedwyciągnięciem.

Schematpołączeń

220-240V ~ / 50-60Hz L1 1 2 3 4 5 N1 PE

Podłączeniejednofazowe(32A)

- Podłączeniejednofazowe(11N,220-240V\~/50-60Hz):

• Napięcie pomiędzy linią a przewodem neutralnym wynosi 220-240 V\~. Zainstaluj zworkę pomiędzy zaciskami 1 i 2 oraz pomiędzy zaciskami4i5.
• Obwód powinien być wyposażony w bezpiecznik o wartości co najmniej 32 A. Przekrój żyły przewodu zasilającego powinien wynosićconajmniej4mm².

Ciągdalszytabelizpoprzedniejstrony.

Schematpołączeń
	Podłączeniedwufazowe(16A)•2fazy,1przewódneutralny(21N,380-415V~/50-60Hz):- Napięcie między linią a przewodem neutralnym wynosi 220-240 V~; napięcie między liniami wynosi 380-415 V~. Zainstaluj zworkę pomiędzy zaciskami 4 i 5. Obwód powinien być wyposażony w conajmniejdwabezpiecznikiowartościconajmniej16Akażdy.Przekrój żyły przewodu zasilającego powinien wynosić co najmniej 1,5mm^2 .
	• 2 fazy, 2 przewody neutralne (2 2N, 220–240 V 2 2N ~ /50–60Hz):- Napięciepomiędzyfazamiaprzewodemneutralnymwynosi 220-240V~.- Obwód powinien być wyposażony w co najmniej dwa bezpieczniki o wartości co najmniej 16 A każdy. Przekrój żyły przewodu zasilającegopowinienwynosićconajmniej1,5mm2.tylkodlaNL!

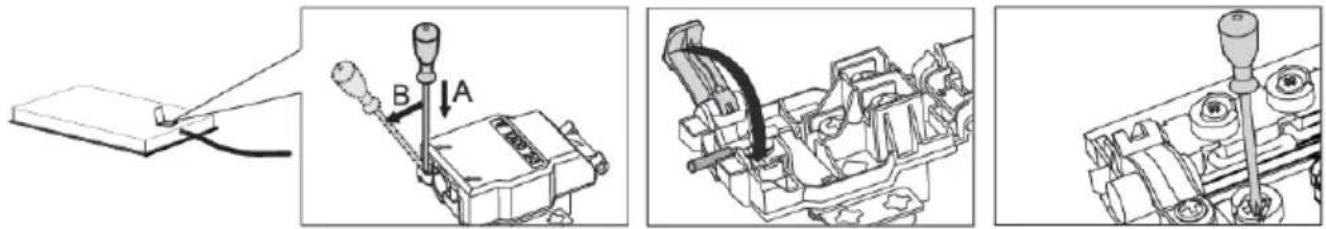

Podłączeniekabladoinstalacjielektrycznej

(urządzeniezkablem)

• Płyta grzejna musi być podłączona bezpośrednio do sieci elektrycznej.
• Urządzenia do odłączania od sieci elektrycznej muszą być zgodne z obowiązującymi przepisami.
• Nie przedłużaj przewodu zasilającego i nie prowadzaj go przez ostre krawędzie.
• Jeżeli urządzenie jest zainstalowane nad piekarnikiem, upewnij się, że przewód zasilający nigdy niejestwkontakciezgorącymiczęściamipiekarnika.

Podłączenie jednofazowe	Podłączeniedwufazowe

	PodłączeniedwufazowePodłączeniejednofazowe
Podłącz płytę grzejną w sposób pokazanynaschemacieA.Jeżeli siećenergetycznaniepozwala nazastosowaniebezpiecznika 32A,mocurządzeniapowinna byćodpowiedniozmniejszona lubograniczona.tylkodlaNL!	Jeżelisiećelektrycznaposiada 2przewodyliniowej1 przewód neutralny,podłączurządzenie sposóbprzedstawionyna schemacieB.	Jeżelisiećelektrycznaposiada 2przewodyliniowej2przewodyneutralne,podłącz urządzeniewsposób przedstawionynaschemacie C.

Podłączanieurządzenia30cm

1. Otwórzpokrywęskrzynkizaciskówprzyłączeniowych.
2. Podłączprzewodyzgodnieztypemurządzenia.
3. Przewód zasilający należy przeprowadzić przez odciążacz przewodu, który zabezpiecza przewód przedwyciągnięciem.

Schematpołączeń	Podłączeniekabladoinstalacjielektrycznej(urządzeniezkablem)
		L=brązowyN=niebieski=żółto-zielony
Obwódpowinienbyć wyposażonywbezpieczniko wartościściconajmniej16A.Urzadzeniaoszerokości30cm(dwiestrefygotowania)mogą byćpodłączanetylko jednofazowo.Powierzchnia przekrojużyłyprzewodu zasilającegopowinnawynosić conajmniej1,5mm2!	PodłączeniejednofazowePodłącz urządzenie w sposób pokazany na schemacie A. Jeżeli siećenergetycznaniepozwalanazastosowaniebezpiecznika16A,mocurządzeniapowinnabyćodpowiedniozmniejszonalub ograniczona.PatrzrozdziałUstawieniaużytkownika.

5.Opisurządzenia

INFORMACJA!

Funkcje i wyposażenie urządzenia są zależne od modelu.

2 3 2 1 4

3 1 4

2 2 3 1 4

2 2 3 1 4

1.Strefagotowaniaindukcyjnegoø230mm

2.Strefagotowaniaindukcyjnegoø180mm

3.Strefagotowaniaindukcyjnegoø145mm

4.Panelsterowaniapłytygrzewczej

5.1 Przedpierwszymużyciem

Wyczyścić powierzchnię płyty wilgotną ściereczką i łagodnym środkiem do ręcznego mycia naczyń. Przy pierwszych użyciach może pojawić się zapach "nowości", który z czasem zniknie.

6.Obsługapłytygrzejnej

6.1Panelsterowania

< 8 > < 88 > < 8 > .... < 8 > 1/ < 8 >

	Przycisk włączenia/ wyłączenia płytykuchennej	Dotykając przycisku włączyć lub wyłączyć płytę kuchenną.
	dziećmi	Aktywuje/dezaktywujeblokadępłytykuchennejBlokada/blokadaprzed
	Przycisk zwiększania mocy	Włączyć wybrane pole grzewcze lub zwiększyć moc pracy:• dotknąć,abyustawićpoziomwybranegopolagrzewczegona9• jedno dotknięcie zwiększa moc pracy o jeden poziom• poprzez długie dotknięcie można szybciej ustawić lub zwiększyćmocpracy
[HW4S]	Przyciskzmniejszaniamocy	Wyłączyć wybrane pole grzewcze lub zmniejszyć moc pracy:• dotknąć,abyustawićpoziomwybranegopolagrzewczegona4• jednodotknięciezmniejszamocpracyojedenpoziom• poprzez długie dotknięcie można szybciej ustawić lub zwiększyćmocpracy• poprzez długie lub wielokrotne dotknięcie można wyłączyćwybranepolegrzewcze
		PokazujeaktualneustawieniapolagrzewczegoWyświetlaczpoziomumc
	czasowego	Należyustawićfunkcjeczasowe:Funkcjeprogramatora• Minutnik związany z całą płytą; nie wyłącza polagrzewczego• Zegar programujący związany z poszczególnym polem grzewczym;poupływieczasuwylączapolegrzewcze
	czasowych	PokazujemybranepolegrzewczeLampkasygnalizacyjnafunkcji

6.2 Włączeniepłytyindukcyjnej

1. Dotykając ⚠️ włącz płytę indukcyjną.
2. Umieśćgarnekawybranejstrefiegotowania.
3. Na wskaźnikach wszystkich stref gotowania pojawi się ☐, rozlegnie się krótki sygnał dźwiękowy.

INFORMACJA!

Jeśli w ciągu 10 sekund nie zostanie uruchomione żadne z pół grzejnych, płyta indukcyjna się wyłączyć.

6.3 Włączeniepólgrzejnych

1. Dotknij przycisku > dla wybranej strefy gotowania. Wybrany wskaźnik jest podświetlony.
2. Za pomocą przycisków < ali > ustaw moc działania wybranej strefy gotowania.
3. Polegrzejnejestaktywne.
4. Jeśli płyta kuchenna nie rozpozna naczynia na wybranym polu grzejnym, ukaże się ⬆. Jeśli w ciągu 2 minut na wybranym polu grzejnym nie zostanie ustawione naczynie, pole to się automatycznie wyłączyć.

INFORMACJA!

Poziom mocy dla wybranej strefy gotowania można regulować za pomocą przycisku < lub > .

6.4POLEŁĄCZONE

(wzależnościodmodelu)

• Niektóre modele umożliwiają połączenie dwóch stref gotowania po lewej stronie w jedną dużą połączoną strefę gotowania. W ten sposób na połączonym polu grzejnym można umieścić dużą owalną patelnię lub ruszt. Patelnia musi być wystarczająco duża, aby zakryć środki górnej i dolnej strefygotowania.
• Maksymalna wielkość naczynia to 40 x 25 cm. Aby ciepło mogło się równomiernie rozejść, zalecamy brytfannę z jak najgrubszym dnem. Naczynie się podczas nagrzewania mocno nagrzewa, dlatego należy uważać na ochronę przed oparzeniami.

- Ustawiając naczynie, należy uważać, aby nie zakrywało ono panelu sterującego.

INFORMACJA!

Naczyniezawszepowinnozakrywaćśrodekpolagrzejnego!

1. Włącz płytę indukcyjną.

2. Dotknij jednocześnie < i > i przytrzymaj je przez 3 sekundy. Na wyświetlaczu dla pola tylnego pojawi się znak n oznaczający, że obie strefy gotowania są zmostkowane.

3.Ustawżądanąmocgotowaniadlazmostkowanejstrefygotowania.

4. Zmniejszyć moc połączonego pola do 0. Znak n łączenia pół zniknie i ogrzewanie wyłączy się.

5. Obie strefy gotowania będą działać niezależnie.

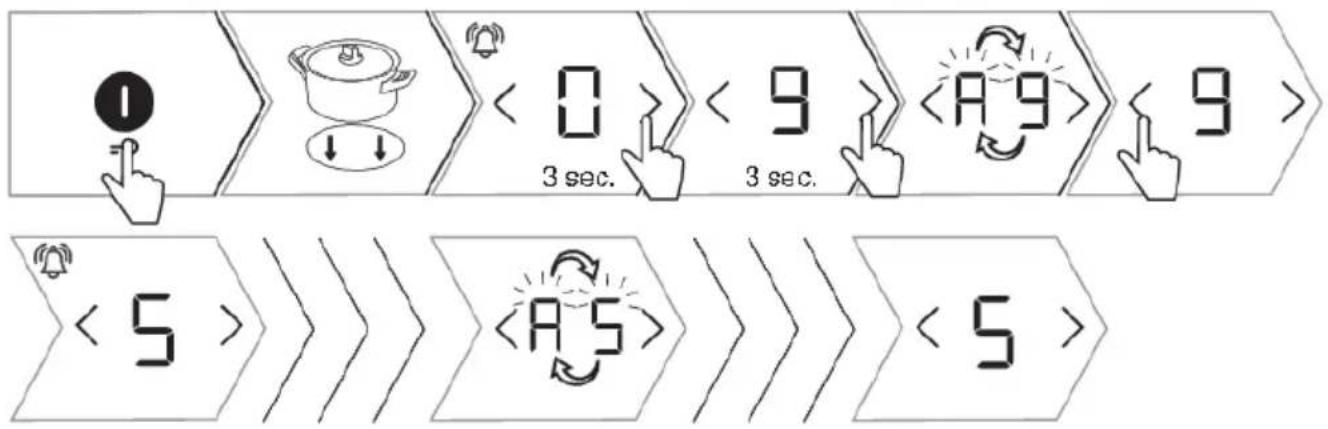

6.5 Automatyczneszybkienagrzewanie

Wszystkie pola grzejne posiadają specjalny mechanizm, dzięki któremu na początku gotowania, niezależnie od faktycznie ustawionego stopnia grzania, pole grzejne działać będzie z całkowitą mocą. Po określonym czasie moc pola przełączy się ponownie na pierwotnie ustawiona wartość. Automatyczne szybkie nagrzewanie można włączyć dla każdego pola grzejnego, na wszystkich stopniach grzania, zawyjątkiem9stopniaorazP.

INFORMACJA!

Automatyczne szybkie nagrzewanie odpowiednie jest do gotowania dań, które najpierw wymagają nagrzania na najwyższej mocy, a które następnie należy pozostawić, aby gotowały się dłuższy czas, bezkoniecznościstałegokontrolowniaprzebiegugotowania.

Funkcjaautomatycznegoszybkiegopodgrzewaniajestodpowiedniadlapotraw,któremuszą być podgrzewane, a następnie gotowane przez dłuższy czas bez konieczności stałego nadzoru.

1. Włącz płytę indukcyjną.
2. Umieśćgarnekawybranejstrefiegotowania.

Ciągdalszytabelizpoprzedniejstrony.

3. Naciśnij > i przytrzymaj go przez ok. 3 sekundy, aż usłyszysz krótki sygnał dźwiękowy. Na wyświetlaczubędziemigaćnaprzemiani. A 9

4. Aby ustawić ostatni poziom funkcji automatycznego podgrzewania, nacisnąć < lub > . 5 sekund po wybraniu poziomu funkcja zostanie automatycznie potwierdzona, rozlegnie się sygnał dźwiękowy. W przypadku ustawienia końcowego poziomu pracy na 9 lub □ , funkcja zostanie wyłączona.

5. Na wskaźniku stopnia grzania wymiennie ukazywać się będzie A oraz wybrany stopień.

6. Poupływieczasuautomatycznegoszybkiegonagrzewaniastrefagotowaniaautomatycznie przełącza się na wybrany poziom, który będzie stale wyświetlany na wyświetlaczu.

7. Automatyczne podgrzewanie wyłącza się poprzez jednoczesne dotknięcie < i > lub przez zmniejszenie mocy na wybranym polu grzewczym. Następnie można ustawić nowy poziom gotowania.

Tabelaautomatycznegoszybkiegonagrzewania

								87654321Wy
								195120430260

6.6PowerBoost

(wzależnościodmodelu)

Aby umożliwiać szybkie gotowanie, na strefach gotowania można aktywować funkcję Power Boost. Dzięki temu można szybko podgrzać duże ilości jedzenia, wykorzystując dodatkową moc. Zwiększenie mocy jest aktywne nie dłużej niż przez 10 minut, po czym poziom mocy zostaje automatycznie zmniejszony do 9. Jeśli płyta grzejna nie jest zbyt gorąca, po jej wyłączeniu można ponownie włączyć funkcję zwiększania mocy na 10 minut. Aby uniknąć przegrzania, funkcja sterowania elektronicznego może automatycznie wyłączyć wcześniej funkcję Power Boost i zmniejszyć poziom mocy do 9.

1. Włącz płytę indukcyjną.

2.Umieśćgarneknawybranejstrefiegotowania.

3.Ustawpoziommocyna,anastępnienacisnąć.

4.Nawyświetlaczupojawisię.Funkcjajestaktywna.

5. Wyłączyć funkcję poprzez naciśnięcie < . Zwiększona moc wyłączy się i powróci do poziomu 9 .

6. Moc można zmniejszyć do żądanego poziomu naciskając przycisk < .

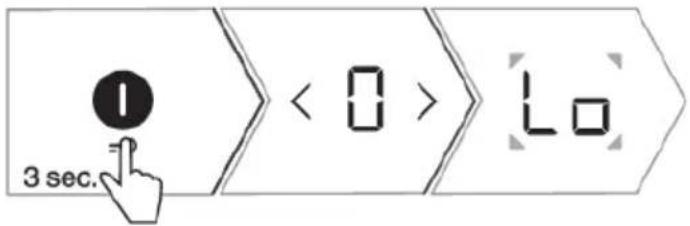

6.7ZABEZPIECZENIEPRZEDDZIEĆMI/BLOKADA

Płyte indukcyjną można zablokować przed przypadkowym włączeniem.

INFORMACJA!

Płyta kuchenna powinna być wyłączona bądź w stanie gotowości.

1. Dotknij √ i przytrzymaj przez 3 sekundy. Na wskaźnikach mocy strefy gotowania pojawi się □ .

2.Nawyświetlaczufunkcjiczasowychpojawisię. Lo

3.Płytaindukcyjnajestzablokowana.

4. Po 5 upływie sekund płyta indukcyjna automatycznie się wyłączy i przejdzie w stan gotowości.

5. Dotknąć √ i przytrzymać przez 3 sekundy, aby płyta się odblokowała.

INFORMACJA!

Jeśli w trybie ustawień użytkownika aktywowana jest funkcja blokady/blokady przed dziećmi (B) (patrz rozdział Tryb ustawień użytkownika, parametr L□ ), płyta kuchenna będzie automatycznie blokowanapokażdymwyłączeniu.

INFORMACJA!

Blokadę zabezpieczającą należy uruchomić przed rozpoczęciem czyszczenia, aby zapobiec niezamierzonemuwłączeniupłytyindukcyjnej.

6.8Funkcjeprogramatoraczasowego

Funkcjataoferujedwiemożliwościzizastosowania:

< 0 > < 05 > < 9 > < 0 > < 0 >

1. Minutnik jest związany całą płytą indukcyjną. Dzięki tej funkcji płyta wydaje sygnał dźwiękowy tylkowtedy, gdyupływaustawionyczas.

Ciągdalszytabelizpoprzedniejstrony.

1. Zegar programujący jest związany z wybranym polem grzewczym. Dla każdej strefy gotowania można ustawić oddzielny timer. Po upływie ustawionego czasu strefa gotowania zostaje automatyczniewyłączona

Zegarodliczający

Minutnik działa niezależnie, nie jest związany z polem grzejnym. Gdy minutnik zostanie nastawiony, będzie kontynuował odliczanie czasu również po tym, gdy wyłączona zostanie płyta kuchenna. Minutnik można wyłączyć tylko wtedy, gdy płyta kuchenna jest włączona.

1. Po dotknięciu ⏻ włączy się zegar. Na wyświetlaczu zegara ukaże się 📞 .

2. Dotknij < lub > , aby ustawić czas w zakresie od 1 do 99 minut. Po dotknięciu < wyświetli sięwstępniezaprogramowanyczas90min.

3. Po upływie ustawionego czasu włączy się alarm.

4. Wyłączyć alarm dotykając dowolnego przycisku.

5. Minutnik pozostanie aktywny również wtedy, gdy wyłączona zostanie płyta.

6. Podczas ostatniej minuty odliczania pozostały czas będzie wyświetlany w sekundach.

ZEGARPROGRAMUJACY

Za pomocą zegara programującego można ustawić czas pracy dla pól grzewczych, które mają już ustawionypoziomgotowania.

INFORMACJA!

Zegar programujący może być ustawiony niezależnie dla wszystkich stref gotowania. Zegar programujący można połączyć tylko z aktywnym polem grzewczym.

1. Po dotknięciu [ACSW] włączy się zegar. Na wyświetlaczu zegara ukaże się 00 .

2. Po ponownym dotknięciu [HBWW] zacznie pulsować ▼ , co oznacza jedno lub więcej wybranych półgrzewczych.

3. Dotykając < lub > należy ustawić czas w zakresie od 1 do 99 minut. Rozpocznie się odliczanie czasu.

4. Po upłynięciu ustawionego czasu włączy się sygnał dźwiękowy i strefa gotowania zostanie wyłączona.Nawyświetlaczupulsujewartość. 00

5. Wyłącz alarm dotykając dowolnego przycisku; ewentualnie wyłączy się on automatycznie po upływieokreślonegoczasu.

6. Aby usunąć ustawiony czas, należy wybrać symbol zegara na wyświetlaczu, naciskając [70H7].Pojawi się ustawiona godzina, pulsują i ▼ . Poprzez kilkukrotne dotknięcie < ustawić wartość na 00 lub poprzez jednoczesne dotknięcie < in > można natychmiast wyłączyć ustawiony czas.

6.9Wskaźnikmocyresztkowej

Płyta indukcyjna jest wyposażona również we wskaźnik ciepła resztkowego H. Pole grzejne nie nagrzewa się bowiem bezpośrednio, ale poprzez ciepło zwrotne, oddawane przez naczynie. Dopóki po wyłączeniu płyty świeci H, pozostałe ciepło można wykorzystać do podtrzymania ciepła potrawy lub do topienia. Gdy H zniknie, pole grzejne nadal może być gorące.

OSTRZEŻENIE!

Należy uważać, ponieważ istnieje niebezpieczeństwo oparzeń!

6.10 Ograniczenie czasutrwaniadziałania

Czas gotowania poszczególnych stref grzejnych został ze względów bezpieczeństwa ograniczony do maksimum.

Maksymalny czas gotowania zależy od ostatnio ustawionego poziomu mocy. Jeśli poziom mocy nie zostanie zmieniony, to po osiągnięciu maksymalnego czasu gotowania strefa grzejna zostanie wyłączona automatycznie (patrztabelaponiżej).

gotowania										P*987654321Po
działania(h)										1,51,522446688

* Po 10 minutach poziom mocy zmniejsza się automatycznie do 9, a po 1,5 godziny strefa gotowania zostajewyłączona.

6.11 Ochronaprzedprzegrzaniem

Płyta wyposażona jest w wentylator chłodzący, który chłodzi elementy elektroniczne podczas gotowania. Wentylator może pracować przez pewien czas nawet po zakończeniu procesu gotowania.

Płyta indukcyjna jest również wyposażona w zabezpieczenie przed przegrzaniem, które chroni elementy elektroniczne przed uszkodzeniem. Zabezpieczenie działa na wielu stopniach. Gdy temperatura pola grzejnego mocno się podwyższy, automatycznie zmniejszy się jego moc grzania. Jeśli to nie okaże się wystarczające, moc gorących pół się nadal obniża lub też zabezpieczenie przed przegrzaniem zupełnie wyłączy pola grzejne. Gdy płyta się ochłodzi, znowu do dyspozycji będzie całkowita moc płytykuchennej.

6.12 Automatycznewyłączenie

Gdy w czasie gotowania przyciski uruchamiane są zbyt długo (rozlany płyn lub przedmiot postawiony na przyciskach sensorycznych), wówczas po upływie 10 sekund wyłączone zostaną wszystkie pola grzejne.

10 sec.

1. Nawskaźnikupulsuje.

2. W ciągu 5 sekund należy usunąć przedmiot lub wytrzeć rozlaną ciecz z przycisków, aby nie wyłączyć się ustawiony poziom pracy. Jeśli w ciągu 10 sekund przedmiot nie zostanie usunięty lub ciecz nie zostanie wytarta, płyta indukcyjna automatycznie się wyłączyć.

6.13 Wyłączaniestrefygotowania

Aby wyłączyć pole grzewcze, dotknąć < i ustawić wartość □. Aby szybko wyłączyć pole grzewcze, należy jednocześnie dotknąć i przytrzymać < lub >. Słychać będzie krótki sygnał dźwiękowy, na wyświetlaczupojawisie. □

INFORMACJA!

Jeśli moc pracy wszystkich pół grzewczych ustawiona jest na poziomie ☐, płyta indukcyjna wyłączysię automatyczniepo10sekundach.

6.14 Wyłączeniecałejpłytykuchennej

Płyte grzewczą można w każdej chwili wyłączyć, naciskając

7.Ustawieniaużytkownika

Ustawianie sygnału dźwiękowego, funkcji automatycznych i parametrów blokady

Można ustawić głośność sygnału akustycznego, czas trwania alarmu akustycznego, całkowitą maksymalnąmocurządzeniaorazustawieniablokadyautomatycznej.

Uo: Głośność sygnału akustycznego i alarmu

So:Czastrwaniaalarmuakustycznego

Lo:Automatycznablokadaprzeddziećmi

Po:Całkowitamocmaksymalna

< > < 10 > < > ............ < > I < > < >

1. Menu ustawienia parametrów można uruchomić, gdy na wyłączonym urządzeniu przez 3 sekundy przytrzymasięprzycisk. ≡

2. Na wyświetlaczu programatora czasowego pojawi się pierwszy parametr ub wskazujący natężenie (głośność) sygnałów akustycznych.

3. Przyciskając przyciski zmiany wartości zegara programującego < lub > można zmienić ustawienia.

4. Parametry można ustawiać tylko w lewej, dolnej części płyty.

5. Aktualnie ustawiona wartość parametru pojawi się po lewej stronie wyświetlacza poziomu mocy strefy gotowania. Wartość można regulować naciskając przyciski < lub > dla danej strefy gotowania.

6. Wszystkie parametry można potwierdzić i zachować naciskając i przytrzymując przez 2 sekundy przyciskzatrzymania.

7. Zostanie wyemitowany krótki sygnał dźwiękowy.

8. Aby ustawienia nowych parametrów nie zostały zapisane, należy wyjść z trybu ustawień użytkownika naciskając 📞 lub zostanie on automatycznie wyłączony po 2 minutach.

Głośność sygnału akustycznego i alarmu "Uo"

	Można ustawić następujące wartości:
	0 na wskaźniku = wyłączenie (nie dotyczy alarmu i dźwięku sygnalizującego błąd)
	1 na wskaźniku = najniższa głośność
	2 na wskaźniku = średnia głośność
	3 na wskaźniku = najwyższa głośność (wstępnie ustawiona)

Ciągdalszytabelizpoprzedniejstrony.

Każda zmiana zostanie potwierdzona krótkim sygnałem dźwiękowym o na nowo ustawionejgłośności.

Czastrwaniaalarmuakustycznego"So"

Blokadabezpieczeństwaprzeddziećmi"Lo"

Elastycznezarządzanie

(wzależnościodmodelu)

Płyta indukcyjna umożliwia regulację poboru mocy, zapewniając optymalną wydajność podczas przygotowywania dań. Oznacza to, że samemu można zarządzać mocą grzewczą poszczególnych półgrzewczych.

Całkowitamocmaksymalna"Po"

Dostęp do tego menu jest możliwy tylko w ciągu pierwszych 2 minut po podłączeniu urządzenia do siecielektrycznej.

W tym czasie nie można zarządzać innymi ustawieniami.

	W zależności od możliwości instalacji elektrycznej w Twoim domu dostępne są następujące ustawienia całkowitej mocy maksymalnej:
	7.2nawskaźniku=7,2kW=2x16A
	6.0nawskaźniku=6,0kW=2x16A
	3.6nawskaźniku=3,6kW=1x16A
	2.8nawskaźniku=2,8kW=1x13A
	2.3nawskaźniku=2,3kW=1x10A

INFORMACJA!

Jeśli poziom mocy jest ograniczony, można również ograniczyć ustawienia i wynikającą z nich moc gotowania. Urządzenie jest wyposażone w system zarządzania energią, który dba o to, aby efektograniczeniamocybyłminimalny.

8. Poradyiwskazówki

8.1 Płytagrzejna

- Płyta jest odporna na zmiany temperatury.

• Wykorzystywanie płyty do przechowywania przedmiotów może doprowadzić do jej porysowania lub uszkodzenia.
• Nie używać płyty szklano-ceramicznej, jeśli jest pęknięta lub złamana. Jeśli na płytę spadnie ostry przedmiot, może ona pęknąć. Skutki takiego zdarzenia mogą być widoczne natychmiast lub dopiero po pewnym czasie.
• W przypadku pojawienia się widocznych pęknięć na płycie grzewczej należy natychmiast odciąć zasilanie urządzenia.
• Upewnij się, że strefa gotowania i dno naczynia kuchennego są czyste i suche. Pozwoli to na lepsze przewodzenie ciepła i zapobiegnie uszkodzeniu powierzchni grzewczej.
• Nie stawiaj pustych naczyń na strefie gotowania, bo może ulec uszkodzeniu.

OSTRZEŻENIE!

Jeśli na rozgrzaną szklano-ceramiczną płytę wysypie się cukier lub żywność o dużej zawartości cukru, natychmiast wytrzeć płytę lub usunąć cukier przy użyciu skrobaka, nawet jeśli strefa gotowania jest wciąż jeszcze gorąca. Zapobiegnie się w ten sposób uszkodzeniu szklano-ceramicznej powierzchni.

Do czyszczenia rozgrzanej szklano-ceramicznej płyty nie stosować detergentów lub innych środków czyszczących, ponieważ mogłoby to uszkodzić jej powierzchnię.

8.2ZASADADZIAŁANIAINDUKCYJNEJPŁYTY GRZEWCZEJ

Gotowanie na płycie indukcyjnej różni się od gotowania na tradycyjnym urządzeniu. Gotowanie indukcyjne wykorzystuje pole magnetyczne do wytwarzania ciepła. To znaczy, że nie każda patelnia nadaje siędo użytku.

Płyta grzewcza jest wyposażona w indukcyjne strefy gotowania charakteryzujące się wysoką sprawnością. Ciepło jest wytwarzane bezpośrednio w dnie naczynia, gdzie jest ono potrzebne najbardziej. Unika się w ten sposób strat poprzez szklano-ceramiczną powierzchnię. Zużycie energii jest znacznie niższe niż w przypadku konwencjonalnych stref gotowania wyposażonych w grzałki.

Strefa gotowania z ceramiki szklanej nie jest ogrzewana bezpośrednio, lecz jedynie pośrednio przez ciepło wypromieniowywane przez patelnie. Po wyłączeniu strefy gotowania ciepło resztkowe oznaczone jest

symbolem. H

W indukcyjnych strefach gotowania podgrzewanie jest możliwe dzięki cewce indukcyjnej zamontowanej pod szklanoceramicznąpowierzchnią. Cewka wytwarza pole magnetyczne generujące w dnie ferromagnetycznego naczynia wirujące prądy podgrzewające naczynie.

Indukcja będzie działać prawidłowo, jeśli używane są odpowiednie naczynia.

8.3 Indukcyjnenaczyniakuchenne

	Testmagnesowy:Użyćniewielkiegomagnesudosprawdzenia,czydno garnka lub rondla jest ferromagnetyczne. Jeśli magnes przyczepia się do dnanaczynia,naczynienadajesiędokuchenkiindukcyjnej.
	Pamiętać o ustawieniu garnka lub rondla w środku strefy gotowania.
	Dlauzyskanianajlepszychrezultatówpowierzchniaferromagnetyczna denka naczynia musi odpowiadać wielkości strefy grzejnej. Jeśli powierzchniagrzejnanierozpoznanaczynia,spróbowaćpostawićjew innejstrefiegrzejnejomniejszejśrednicy.

	NieodpowiednienaczyniaOdpowiednienaczynia
	naczyniaszklanenaczyniawykonanezestali
	naczyniazestopówstalizmiedzianymdnemstalowenaczynia
	naczyniazestopówstalizaluminiowymdnemstalowenaczynia

• Korzystając z szybkowaru obserwować go aż do osiągnięcia odpowiedniego ciśnienia. Najpierw ustawić maksymalną moc strefy gotowania. Następnie postępując zgodnie z instrukcją producenta szybkowaruzmniejszyćewentualniemocgrzania.
• Zadbać o to, by w szybkowarze lub też w innym garnku lub rondlu znajdowała się wystarczająca ilość płynu. Używanie pustych garnków w strefie gotowania może doprowadzić na skutek przegrzaniadouszkodzeniazarównogarnkajakistrefygrzejnej.
• Denko niektórych naczyń nie jest całkowicie ferromagnetyczne. W takim przypadku nagrzewać się będzie tylko część magnetyczna, podczas gdy reszta denka pozostanie chłodna.
• W przypadku korzystania ze specjalnych naczyń kuchennych przestrzegać instrukcji producenta.

	MinimalnaśrednicadnanaczyniaStrefagotowania
	∅90mm∅145mm
	∅110mm∅180mm
	∅110mm∅230mm

Dnopatelnimusibyćpłaskie.

8.4 Wskazówkidotycząceoszczędzaniaenergii

• Przy zakupie naczyń zwracać uwagę na to, że podana na naczyniu średnica zazwyczaj odnosi się do górnej krawędzi lub pokrywki, która jest przeważnie większa od średnicy dna naczynia.
• Jeśli danie wymaga długiego czasu przyrządzania, użyć szybkowaru. Pamiętać o tym, by w szybkowarze zawsze znajdowała się wystarczająca ilość płynu. Jeśli na płycie grzewczej postawiony zostanie pusty szybkowar, może się przegrzać, co z kolei może doprowadzić do uszkodzenia zarównoaczyniajakistrefygotowania.
• W miarę możliwości przykryć garnek odpowiedniej wielkości pokrywką. Używać naczyń odpowiednich do ilości przyrządzanej żywności. Gotowanie w dużym, częściowo wypełnionym garnku będzie pochłaniało znacznie więcej energii.
• Nawet jeśli w strefi e gotowania nie ma żadnego garnka lub rondla lub użyte naczynie ma mniejszą średnicę niż strefa gotowania, nie będzie żadnych strat energii.
• Jeśli patelnia jest znacznie mniejsza niż strefa gotowania, istnieje możliwość, że nie zostanie przez strefę gotowania rozpoznana. Gdy strefa gotowania jest aktywna, na wyświetlaczu mocy gotowania będzie migać na przemian znak i wybrany poziom mocy. Jeśli naczynie zostanie umieszczone w indukcyjnej strefie gotowania w ciągu 1 minuty, płyta rozpozna je i włączy się z wybraną mocą grzania. Zasilanie zostanie odcięte bezpośrednio po zdjęciu naczynia ze strefy gotowania.
• Jeśli w strefi e gotowania umieszczony zostanie mniejszy rondel lub garnek i zostanie on rozpoznany, płyta użyje tylko niezbędnej mocy podanej przy rozmiarze naczynia.

9.Konserwacjaiczyszczenie

Po każdym użyciu poczekać aż wykonana ze szkła ceramicznego powierzchnia przed przystąpieniem do jej czyszczenia ostygnie. W przeciwnym razie przy kolejnym użyciu płyty wszystkie pozostałe nieczystości wtopią się w rozgrzaną powierzchnię.

Do regularnej konserwacji płyty ze szkła ceramicznego używać specjalnych produktów pielęgnacyjnych, które tworzą na powierzchni powłokę ochronną zapobiegającą przywieraniu do niej zabrudzeń.

Przed każdym użyciem powierzchni ze szkła ceramicznego wytrzeć kurz lub inne zanieczyszczenia, które mogłyby porysować powierzchnię zarówno płyty jak i dna garnka.

INFORMACJA!

Stalowe druciaki, szorstkie gąbki i posiadające właściwości ścierne proszki czyszczące mogą porysować powierzchnię. Powierzchnię mogą także uszkodzić agresywne środki czyszczące w aerozolu i nieodpowiednie środki czyszczące w płynie.

Używanie agresywnych lub ściernych środków czyszczących lub naczyń z szorstkim lub uszkodzonym dnemmożedoprowadzićdostarciaoznaczeń.

Do usuwania niewielkich zanieczyszczeń używać miękkiej, wilgotnej szmatki. Następnie wytrzeć powierzchniędosucha.

Do usuwania zacieków wodnych używać delikatnego roztworu octu. Nie używać go jednak do wycierania ramy (dotyczy tylko wybranych modeli), ponieważ mogłaby ona stracić swój blask. Nie używać agresywnych środków czyszczących w aerozolu lub środków do usuwania kamienia.

W przypadku trudno usuwalnych zabrudzeń używać specjalnych preparatów przeznaczonych d oczyszczenia szkła ceramicznego. Postępować zgodnie z instrukcją producenta. Każdorazowo po zakończeniu czyszczenia pamiętać o usunięciu pozostałości po środku czyszczącym, ponieważ w czasie podgrzewania stref grzejnych mogłyby one uszkodzić powierzchnię ze szkła ceramicznego.

Trudno usuwalne zabrudzenia i ślady po przypaleniach usuwać skrobakiem. W czasie używania skrobaka uważać, by się nie skałeczyć.

INFORMACJA!

Skrobak nie wchodzi w skład wyposażenia urządzenia.

Używać skrobaka tylko wtedy, gdy zabrudzeń nie da się usunąć przyużyciumokrejszmatkilubspecjalnychpreparatówdo czyszczeniapowierzchnizeszkłaceramicznego.

Trzymaćskrobakpododpowiednimkątem(od45°do60°).Lekko dociskając skrobak do szkła usuwać brud przesuwając nim po oznaczeniach. Uważać, by plastikowa rączka skrobaka (w niektórych modelach)niemakontaktuzrozgrzanąstrefagotowania.

INFORMACJA!

Nie dociskać skrobaka prostopadle do szkła i nie rysować jego końcówką lub ostrzem powierzchnipłyty.

Natychmiast usuwać skrobakiem z płyty wykonanej ze szkła ceramicznego cukier lub żywność o dużej zawartości cukru, nawet gdy płyta jest jeszcze gorąca, ponieważ cukier może doprowadzić do trwałego uszkodzeniapowierzchnizeszkłaceramicznego.

10.Problemyibłedy

W czasie trwania okresu gwarancyjnego naprawy może wykonywać wyłącznie zatwierdzony przezproducentapunktserwisowy.

Przed przystąpieniem do wykonywania jakichkolwiek napraw należy wyłączyć urządzenie z prądu wyciągając bezpiecznik lub wtyczkę z gniazdka w ścianie.

W przypadku nieprofesjonalnych napraw urządzenia istnieje ryzyko porażenia prądem lub zwarcia elektrycznego, dlatego nie należy ich wykonywać. Tego rodzaju napraw powinny dokonywać osoby wykwalifikowanelubserwisanci

W przypadku mniejszych zakłóceń w funkcjonowaniu urządzenia sprawdzić w instrukcji, czy jest możliwesamodzielnieusunięcieprzyczyny.

Niniejszą instrukcję należy przechować do ponownego użytku lub dla następnego właściciela urządzenia.

Poniżej przedstawiono szereg porad dotyczących usuwania najczęściej występujących problemów.

	PrzyczynaProblem/błąd
instalacjielektrycznejczęsto wyłączasię.	Wezwaćserwisanta.Głównybezpiecznikdomowej
Ciągły sygnał dźwiękowy i wyświetlacz	Na powierzchnię czujnika wyłała się woda lub jakiś przedmiot zostałumieszczonadczujnikami.Wytrzyjpowierzchnięczujnika.
Fnawyświetlaczu	Oznacza to, że w czasie pracy urządzenia wystąpił błąd.Odłączyć urządzenie na kilka minut od sieci (wyjąć bezpiecznik lub wyłączyć główny wyłącznik). Następnie podłączyć płytę ponownie do sieci elektrycznej i włączyć przyciskgłównegowyłącznika.

Jeśli mimo zastosowania się do powyższych wskazówek nie można usunąć usterek, należy zadzwonić do upoważnionego punktu serwisowego. Usuwanie uszkodzeń, powstałych na skutek nieprawidłowej instalacji lub użytkowania urządzenia, nie jest objęte gwarancją. Koszty naprawy w takim przypadku ponosiklient.

OSTRZEŻENIE!

Przed przystąpieniem do naprawy odłączyć urządzenie od zasilania elektrycznego (poprzez wyjęciebezpiecznikalubwtyczkizgniazdkawścianie).

10.1 Odgłosypodczasgotowaniaindukcyjnego

Hałas i dźwięki	Przyczyna	Rozwiązanie
Hałaswywołany indukcją	Technologiaindukcyjnawykorzystuje właściwościniektórychmetaliwpolu elektromagnetycznym.Wywołujeonatak zwanewirująceprądy,którewymuszają oscylacjecząsteczek.Oscylacje(drgania) te są przekształcane w energię cieplną. W zależnościodrodzajumetalumogątemu towarzyszyć niegłośne odgłosy.	Jesttonormalneiniewynika zusterki.
Brzęczenie przypominające odgłos transformatora	Zdarzasięprzygotowaniuprzydużym poziomiemocy.Spowodowanejestto ilościąenergiiprzenoszonejzpłyty grzewczejnagarneklubrondel.	Hałastenzniknielub zmniejszysię,gdyzmniejszy siępoziommocy.
Wibracje trzeszczenienaczyń	Hałastenpojawiasięwnaczyniach (garnkachlubrondlach)wykonanychz różnychmateriałów.	Wynikatozwibracji powstającychwzdłuż sąsiadującychz sobą powierzchniwarstwróżnych materiałów.Hałastenzależy odrodzajunaczynia.Może się on zmieniać w zależności odilościirodzajugotowanej żywności.
Hałaswentylatora	Prawidłowedziałanieelektronicznych komponentówindukcyjnychwymaga kontrolitemperatury.Dlategopłytagrzewcza wyposażonajestwwentylator,którychłodzi elektronikęwzależnościodwykrytej temperatury.	Jeślitemperaturabędzie pozostawaćwysoka, wentylatormożepracować nawetpowyłączeniupłyty grzewczej.

11.Danetechniczne

(wzależnościodmodelu)

XXXXXX xxxxxx xxxxxx xxxxxx ABCD E xxxxxx F G H

E.ZnaktowarowyA.Numerseryjny

F.DanetechniczneB.Model

G.kodQRC.Rodzaj

H. Informacje/symbolezgodności D. Kod

Tabliczka znamionowa z podstawowymi informacjami na temat urządzenia znajduje się pod spodem płyty grzewczej. Informacje na temat typu i modelu urządzenia można znaleźć na karcie gwarancyjnej.

12. Utylizacja

Opakowanie zostało wykonane z materiałów przyjaznych środowisku, które można recyklingować, utylizować lub zniszczyć bez zagrażania środowisku. W związku z tym materiały opakowaniowe zostały odpowiedniooznaczone.

Umieszczonynaprodukcielubjegoopakowaniusymbolwskazujena to, że produktu nie należy traktować jak zwykłych odpadów domowych. Produktnależyprzekazaćcelemjegoprzetworzeniadoautoryzowanego punktuzbiórkiodpadówelektrycznychielektronicznych.

Zapewnienie prawidłowej tylizacjproduktupozwalazapobiec niekorzystnemu wpływowi na środowisko i zdrowie ludzi, jaki mógłby mieć miejsce w przypadku nieprawidłowego pozbycia się produktu. Aby uzyskaćszczegółoweinformacjenatematutylizacjiiprzetwarzania produktu, należy skontaktować się z właściwą jednostką samorządu gminnego odpowiedzialną za zarządzanie odpadami, zakładem utylizacji lubpunktemsprzedaży, wktórymproduktzostałzakupiony.

Zastrzegamy sobie prawo do wszelkich zmian i błędów w instrukcji obsługi.

gorenje
