INSTRUKCJA OBSŁUGI Omega Lupi Fezz
W celu uzyskania najwyższej możliwej jakości brzmienia oraz dla własnego bezpieczeństwa prosimy zapoznać się z treścią niniejszej instrukcji obsługi i stosować się do poniższych wskazówek.
- Nigdy nie ustawiaj wzmacniacza Fezz Audio Omega Lupi w pobliżu źródeł ciepła, takich jak radiatory, grzejniki czy bezpośrednie nasłonecznienie.
- +apewnij odpowiednią wentylację i swobodny przepływ powietrza.
- Przestrzegamy także przed narażaniem wzmacniacza na zbyt niskie temperatury oraz na dużą wilgotność powietrza.
- Podczas normalnej pracy lampy elektronowe wydzielają duże ilości ciepła – istnieje ryzyko oparzenia.
- Wzmacniacz powinien być podłączony bezpośrednio do gniazda. Jeśli istnieje konieczność użycia przedłużacza, upewnij się że posiada on parametry wystarczające do zapewnienia odpowiedniej wydajności prądowej dla urządzenia.
- Podczas czyszczenia zawsze odłączaj wzmacniacz od zasilania. Czyść suchą, delikatną szmatką. Nie używaj wody ani płynów czyszczących.
- Jeśli wzmacniacz zacznie pracować nieprawidłowo, jego temperatura jest zbyt wysoka lub poczujesz dym – natychmiast odłącz urządzenie od zasilania.
- +e względu na możliwość występowania wysokiego napięcia - nie otwieraj spodniej pokrywy wzmacniacza.
- +awsze stosuj bezpieczniki typu zgodnego z oryginalnie zastosowanym.
- Nie dokonuj we własnym zakresie napraw lub regulacji wzmacniacza wykraczających poza te, zawarte w niniejszej instrukcji. Dokonanie nieautoryzowanych napraw lub modyfikacji wiąże sie z utrata gwarancji producenta.
WSKAZÓWKI BEZPIECZEŃSTWA 2
WSTEP 4
Wzmacniacz lampowy 4
INSTALACJA URZĄDZENIA 5
Rozpakowanie 5
+awartość opakowania 5
Opis elementów wzmacniacza 6
Instalacja lamp 7
Wybór miejsca ustawienia wzmacniacza 7
PODŁĄCZENIE 8
Podłączenie słuchawek 9
Podłączenie źródeł sygnału 9
Podłączenie przewodu zasilającego 9
PIERWSZE URUCHOMIENIE I OBSŁUGA 9
Wygrzewanie wzmacniacza 10
Wymiana lamp 10
WYPOSAŻENIE OPCJONALNE 10
Klatka ochronna lamp 10
POSTĘPOWANIE W PRZYPADKU AWARII 11
DANE TECHNICZNE 11
DEKLARACJA ZGODNOŚCI Z CE 12
Dziękujemy za zaufanie i wybór lampowego wzmacniacza słuchawkowego Fezz Audio Omega Lupi. Wzmacniacz, którego stałeś się posiadaczem poradzi sobie nawet z najbardziej wymagającymi słuchawkami. Oferowany przez Omega Lupi naturalny a za razem plastyczny przekaz nie pozostawia cienia wątpliwości, że to sprzęt najwyższej klasy.
W+MACNIAC+ LAMPOWY
Wielu z nas, widząc wzmacniacze audio sprzed kilkudziesięciu lat, jak mantrę powtarza pewien slogan “Teraz już takich rzeczy sie nie robi”. 8dy komuś z nas uda sie taki wzmacniacz nabyć traktujemy go w sposób wyjątkowy. Poszukujemy najlepszego miejsca na ekspozycje, adorujemy chwile włączenia i na pewno nie omieszkamy wspomnieć o swoim “skarbie” odwiedzającym nas gościom. Wszystko to co robimy podszyte jest wielkim sentymentem do czasów minionych. Dlaczego tak sie dzieje 9 Najbardziej prawdopodobnym powodem jest fakt, iż jest to wzmacniacz lampowy. Wzmacniacz o charakterystycznym ciepłym brzmieniu i naturalnej barwie. Wiemy też, że to właśnie na “lampach” zagrali Najwiękski tworząc niezapomniane płyty. +głębiając temat okazuje sie, że wielu wybitnych muzyków do dnia dzisiejszego gra i tworzy tylko przy użyciu wzmacniaczy analogowych opierając swoja decyzje tylko na kilku słowach: “Lampa po prostu gra lepiej, ma duszę i klimat”.
8dy już taki wzmacniacz nabędziemy, ustawimy i podłączymy zaczyna nam towarzyszyć pewna wątpliwość. "Przecież to ma 40 lat " i czy aby na pewno zawsze będzie niezawodne9 Wiemy o tym, że są współcześnie produkowane "lampiaki", ale są one bardzo drogie, a co za tym idzie, przeznaczone praktycznie dla zamożnego środowiska audiofilskiego.
Właśnie w tym miejscu pojawia sie oferta Fezz Audio – lampowe brzmienie i niepowtarzalny design za rozsądną cenę.
RO+PAKOWANIE
Sprawdź czy opakowanie wzmacniacza Omega Lupi nie zostało uszkodzone w transporcie. Jeśli zauważysz uszkodzenia, natychmiast skontaktuj się ze sprzedawcą.
Wyjmij wzmacniacz i akcesoria z opakowania. Sprawdź, czy zawartość nie jest uszkodzona.
UW9G9 - Nie podłączaj urządzenia do zasilania jeśli posiada ono widoczne uszkodzenia.
+achowaj oryginalne opakowanie w celu łatwiejszego transportu urządzenia w przyszłości.
+AWARTOŚĆ OPAKOWANIA
Opakowanie powinno zawierać:
- wzmacniacz lampowy Fezz Audio Omega Lupi
- lampy elektronowe PCL86 4 szt.
- sieciowy przewód zasilający
- instrukcję obsługi
- kartę gwarancyjną
- rękawiczki bawełniane
- opcjonalnie: kosz ochronny lamp
Jeśli w Twoim opakowaniu brakuje któregokolwiek z w/w elementów natychmiast skontaktuj się ze sprzedawcą.

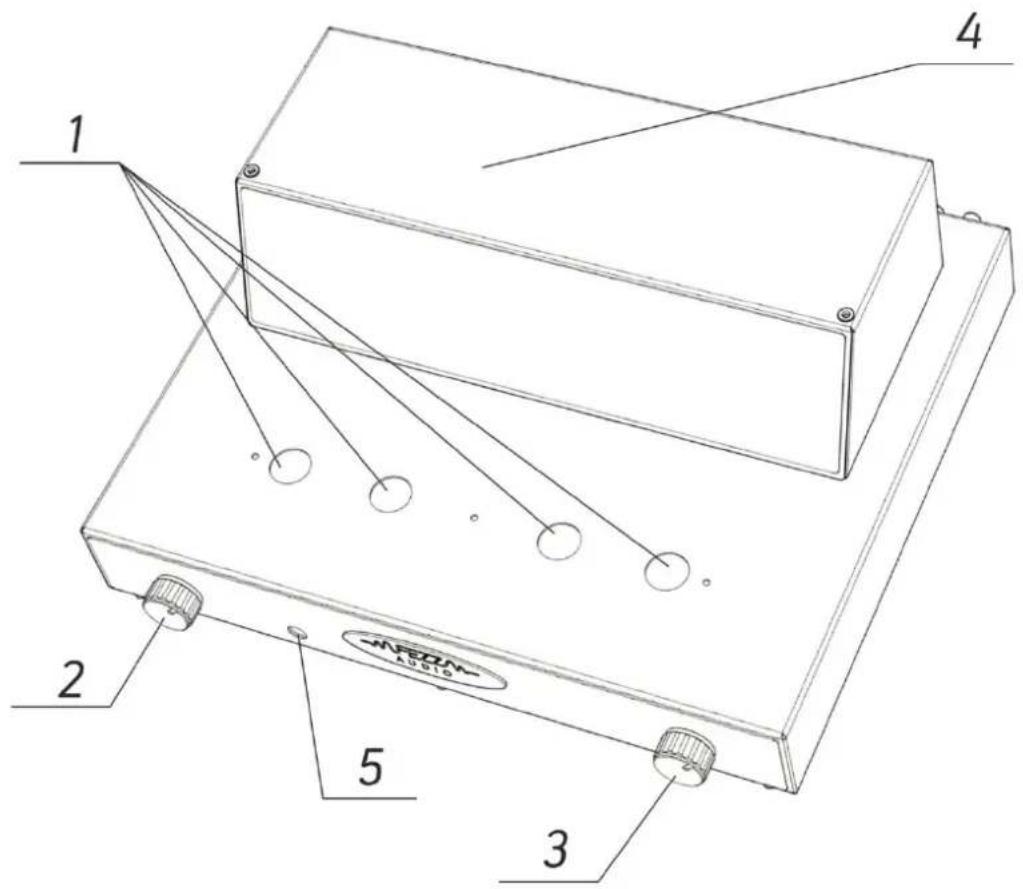

OPIS ELEMENTÓW W+MACNIAC+A
s
1) gniazda lamp PCL86
2) regulacja siły głosu
3) selektor impedancji słuchawek
4) obudowa transformatorów
5) gniazdo słuchawkowe jack 6,3mm
INSTALACJA LAMP
Ostaw wzmacniacz Omega Lupi na stabilnej powierzchni. Ostrożnie wyjmij lampy z opakowania i zainstaluj je w odpowiednich gniazdach zgodnie z oznaczeniami znajdującymi się na pudełkach.
UW9G9 - Zbyt silny nacisk w trakcie instalacji lamp w gniazdach może spowodować uszkodzenie lamp lub gniazd. Operację przeprowadź w rękawiczkach z zachowaniem szczególnej ostrożności.
WYBÓR OPTYMLANE8O MIEJSCA QSTAWIENIA W+MACNIAC+A
+e względu na występowanie wysokich temperatur, podczas normalnej pracy lamp elektronowych, miejsce, w którym będzie ustawiony wzmacniacz powinno zapewnić swobodny przepływ powietrza.
+achowaj minimum 10 cm odstępu pomiędzy obudową wzmacniacza wraz z lampami a innymi urządzeniami lub elementami wyposażenia wnętrza.
Jakość dźwięku może być zdegradowana przez wibracje. +alecamy ustawienie wzmacniacza na równej i stabilnej powierzchni.
UW9G9 – Nigdy nie ustawiaj wzmacniacza Fezz 9udio Omega Lupi w pobliżu urządzeń wytwarzających duże ilości ciepła.

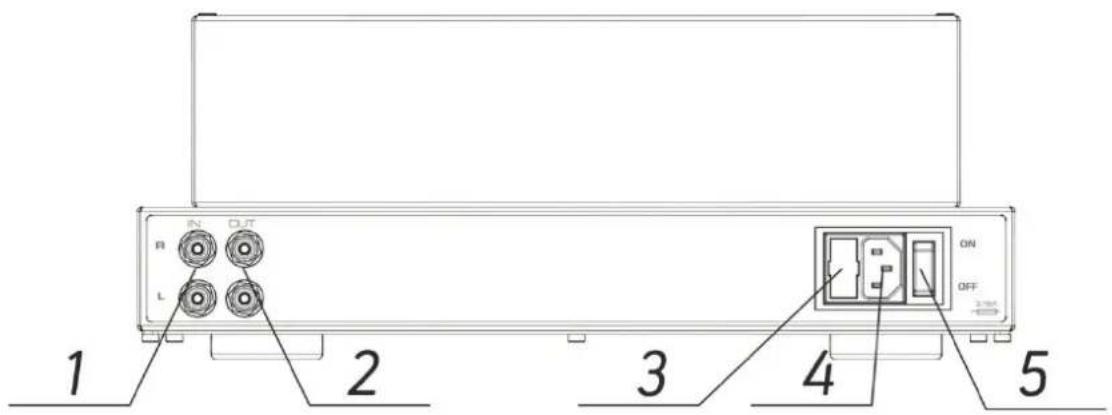

1) wejście źródła sygnału
2) równoległe wyjście sygnałowe
3) oprawa bezpiecznika sieciowego
4) gniazdo przewodu zasilającego typu IEC
5) włącznik sieciowy
Powyższy rysunek przedstawia tylny panel wzmacniacza lampowego Fezz Audio Omega Lupi wraz z opisem wejść i wyjść umożliwiających podłączenie pozostałych elementów Twojego systemu audio.
UW9G9 – 9by uniknąć porażenia elektrostatycznego elementów wzmacniacza, przed dokonaniem połączeń należy dotknąć uziemionej powierzchni przewodzącej.
UW9G9 – Wszystkich połączeń należy dokonywać przy odłączonym napięciu zasilania. Przed przystąpieniem do w/w czynności upewnij się, że wzmacniacz jest wyłączony.
Podłączenie systemu wykonaj po kolei stosując się do poniższych zaleceń.
KROK 1 / PODŁĄCZENIE SŁUCHAWEK
Sprawdź impedancję posiadanego zestawu słuchawkowego. Podłącz go przewodem zakończonym jack'iem 6,3 mm do gniazda znajdującego się na przednim panelu wzmacniacza. Selektorem impedancji (oznaczonym nr.(3) na rysunku str.6) ustaw właściwy poziom dla swoich słuchawek. Pozycja LOW – dla słuchawek 32 Ω, MID – dla słuchawek o impedancji do 150 Ω, HIGH – dla słuchawek o impedancji powyżej 150 Ω i słuchawek planarnych (elektro-dynamicznych).
KROK 2 / PODŁĄCZENIE ŻRÓDEŁ SYGAŁU
Podłącz źródło sygnału do wejścia wzmacniacza IN. Zwróć uwagę na właściwe podłączenie kanałów prawego (R) i lewego (L). W celu uzyskania najwyższej jakości brzmienia, sugerujemy użycie dedykowanych przewodów interconnect Fezz Audio z serii FAC 01.
UW9G9 – W celu podłączenia gramofonu należy użyć zewnętrznego przedwzmacniacza gramofonowego MC/MM lub gramofonu z wbudowanym przedwzmacniaczem.
KROK 3 / PODŁĄCZENIE PRZEWODU ZASILAJĄCEGO
Podłącz przewód zasilający do gniazda IEC umieszczonego na tylnym panelu wzmacniacza. Wtyczkę przewodu podłącz do gniazda 230V 50/60 Hz. Podłączenie wzmacniacza do sieci o parametrach innych niż znamionowe może doprowadzić do jego trwałego uszkodzenia.
PIORWSZO URUCHOMIONIO I OBSŁUG9
Upewnij się, że wszystkie przewody zostały podłączone zgodnie z informacjami powyżej. Ustaw potencjometr głośności na minimum. Włącz zasilanie wzmacniacza.
UW9G9 – W momencie włączania zasilania lampy elektronowe mogą chwilowo rozbłysnąć.
Lampy zaczynają się żarzyć. Upewnij się, że źródło dźwięku jest włączone i stopniowo zwiększaj poziom głośności potencjometrem. Obsługa wzmacniacza sprowadza się do regulacji siły głosu potencjometrem VOLUME oraz wyboru impedancji słuchawek selektorem impedancji (oznaczonym nr.(3) na rysunku str.6)
WYGR+EWANIE W+MACNIAC+A
Wzmacniacz lampowy wymaga wstępnego wygrzania w celu osiągnięcia pełni swoich możliwości sonicznych. +wiązane jest to z czasem niezbędnym do stabilizacji parametrów elektrycznych lamp elektronowych. Stabilizacja ta następuje w sposób naturalny podczas odtwarzania muzyki w Twoim systemie audio.
Wstępne wygrzewanie wzmacniacza następuje po około 10 godzinach cichego odtwarzania muzyki. W czasie wstępnego wygrzewania wzmacniacza należy unikać krótkotrwałych okresów pracy. Powinien on pozostać włączony nie krócej niż 4-6h. Pełne możliwości soniczne ustalają się w czasie około 80-100 godzin odtwarzania muzyki na średnim poziomie głośności.
WYMIANA LAMP
Twój wzmacniacz wyposażony jest w układ auto-bias, w związku z tym pamiętaj aby używać tylko lamp PCL86 uprzednio dobranych w kwadry lub pary.
WYPOS9Ż0N10 OPCJON9LN0
KLATKA OCHRONNA LAMP

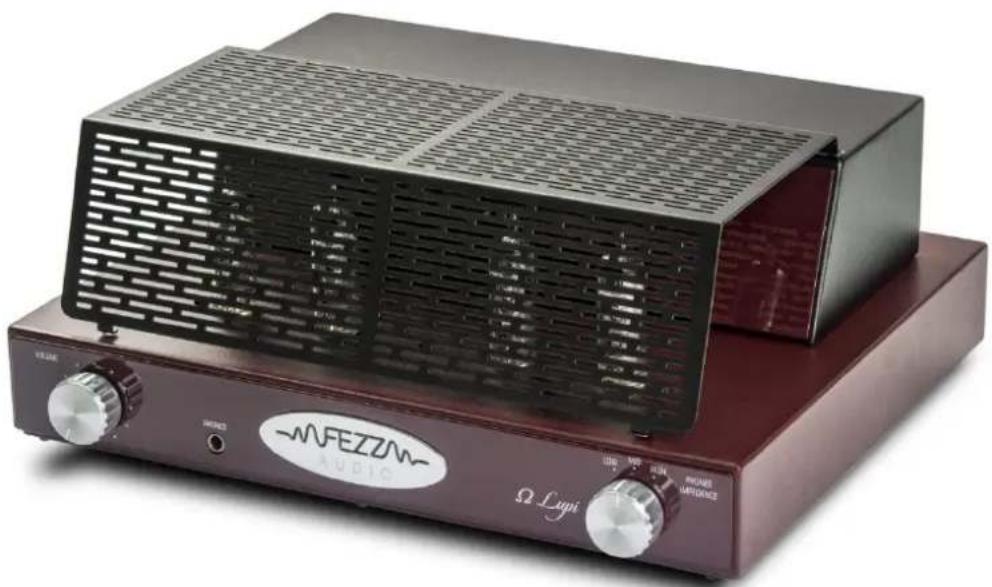

Poniższe zdjęcie przedstawia prawidłowe ustawienie klatki ochronnej lamp.
Jeśli Twój wzmacniacz nie działa właściwie to łatwo można wykryć i usunąć nieprawidłowości posługując się poniższą tabelą.
| PROBLOM PRZYCZYN9 | ROZWIĄZ9NI0 | |
| Po przełączeniu włącznika sieciowego w pozycję ON wzmacniacz nie włącza się. | Przepalony bezpiecznik | Wymień bezpiecznik (3,15T) w gnieździe oznaczonym cyfrą (3) na 8 stronie niniejszej instrukcji. |
| Niewłaściwie podłączony przewód sieciowy | Sprawdź czy wtyczka kabla zasilającego jest prawidłowo włóżona do gniazda sieci elektrycznej i gniazda ozn. cyfrą (4) na 8 str. niniejszej instrukcji. | |
| Dźwięk emitowany przez wzmacniacz jest zniekształcony, pojawił się przydźwięk (tzw. brum) lub trzaski w słuchawkach. | Niewłaściwe obsadzenie lamp w podstawkach | Wyłącz wzmacniacz. Poczekaj do czasu wystygnięcia lamp. Sprawdź właściwe obsadzenie lamp w podstawkach i w razie potrzeby popraw ich pozycję. |
| Jedna z lamp (PCL86) utraciła swoje nominalne parametry | Wyłącz wzmacniacz. Poczekaj do czasu ostygnięcia lamp. Zamień lampy pomiędzy kanałami. Ponownie włącz wzmacniacz. Jeśli niepożądane dźwięki przeniosą się do drugiego kanału skontaktuj się ze swoim sprzedawcą i poinformuj go o konieczności wymiany lampy. |
Jeżeli wykonałeś powyższe czynności, a problem nie został rozwiązany napisz do nas (serwis@fezzaudio.pl). Nasi inżynierowie wskażą Ci najprostszy sposób abyś mógł nadal cieszyć się najwyższą jakością dźwięku.
19N0 TOCHNICZNO
Typ: Stereofoniczny słuchawkowy wzmacniacz lampowy
Model: Omega Lupi
Moc wyjściowa: 2x250mW
Typ układu: push-pull klasa AB1
Impedancja wyjściowa słuchawek: 32-600Ω
Wejścia sygnałowe: 1xRCA + wyjście równoległe
Znieksztalcenia THD: <0,3%
Pasmo przenoszenia: 20Hz-120kHz (-3dB)
Pobór mocy: 90W
Bezpiecznik: 3,15T
Waga: 9,5kg
