HDI 2T1145/E - Zmywarka HOOVER - Bezpłatna instrukcja obsługi

Typ produktu	Zmywarka do zabudowy
Model	HDI 2T1145/E
Marka	Hoover
Szerokość	60 cm
Wysokość	82 cm
Głębokość	57 cm
Masa netto	35 kg
Napięcie zasilania	220-240 V
Częstotliwość	50 Hz
Pobór mocy	1900 W
Liczba kompletów naczyń	14
Liczba programów	8
Programy	Eko, Intensywny, Codzienny, Szybki, Delikatny, Namaczanie, Auto, Płukanie
Funkcja opóźnionego startu	Tak, do 24 h
Funkcja połowa załadunku	Tak
Typ suszenia	Wymiennik ciepła / Kondensacyjne
Poziom hałasu	44 dB (A)
Klasa energetyczna	E
Roczne zużycie energii	ok. 290 kWh
Roczne zużycie wody	ok. 3200 l
Zabezpieczenie przed zalaniem	AquaStop (pełny system)
Kosz na sztućce	Tak, w drzwiach (trzeci kosz)
Regulacja wysokości kosza górnego	Tak
Wskaźnik soli i płynu nabłyszczającego	Tak
Filtr samoczyszczący	Nie

Często zadawane pytania - HDI 2T1145/E HOOVER

Jak prawidłowo zainstalować zmywarkę Hoover HDI 2T1145/E?

Zmywarkę należy podłączyć do instalacji wodnej (zimna woda, ciśnienie 0,04-1 MPa) i kanalizacyjnej. Konieczne jest wypoziomowanie urządzenia za pomocą nóżek. Podłączenie elektryczne powinno być wykonane do gniazdka z uziemieniem. Zalecamy skorzystanie z usług wykwalifikowanego instalatora.

Który program wybrać do codziennego mycia naczyń?

Program Eco (EKO) jest najoszczędniejszy, ale trwa dłużej. Do codziennego użytku z normalnie zabrudzonymi naczyniami polecamy program Codzienny (Daily). Dla mocno zabrudzonych garnków użyj programu Intensywny.

Jak wyczyścić filtr w zmywarce?

Filtr znajduje się na dnie komory mycia. Należy go wyjąć, odkręcając siatkę, i opłukać pod bieżącą wodą. Dokładnie usuń resztki jedzenia. Zaleca się czyszczenie raz w tygodniu lub po każdym cyklu w przypadku silnego zabrudzenia.

Co oznacza sygnalizacja braku soli?

Lampka informuje o konieczności uzupełnienia soli do zmywarek. Sól regeneruje zmiękczacz wody. Należy wsypać ją do specjalnego pojemnika na dnie urządzenia, używając lejka. Po wsypaniu uruchom program mycia, aby rozpuścić sól.

Dlaczego naczynia nie są suche po cyklu?

Przyczyną może być brak płynu nabłyszczającego lub ustawienie zbyt niskiego poziomu dozowania. Sprawdź również, czy wybrany program nie ma wyłączonego suszenia. W modelach z suszeniem kondensacyjnym otwórz drzwiczki po cyklu na kilka minut.

Jak ustawić opóźniony start?

Naciśnij przycisk Opóźniony start (symbol zegara) i wybierz liczbę godzin (od 1 do 24). Potem wybierz program i zamknij drzwi. Zmywarka uruchomi się automatycznie po upływie ustawionego czasu.

Czy mogę używać zwykłej soli kuchennej?

Nie, używaj tylko soli specjalnej do zmywarek. Zwykła sól kuchenna może zawierać dodatki, które uszkodzą zmiękczacz wody. Sól do zmywarek jest czystym chlorkiem sodu.

Co zrobić, gdy zmywarka nie pobiera wody?

Sprawdź, czy kran doprowadzający wodę jest otwarty i czy wąż nie jest zagięty. Upewnij się, że filtr wlotu wody nie jest zatkany. Jeśli problem nie ustąpi, może być uszkodzony zawór elektromagnetyczny – skontaktuj się z serwisem.

Jak wymienić górny kosz na sztućce?

Górny kosz można wyjąć, ciągnąc go do przodu. Aby go ponownie zamontować, wsuń go na prowadnice, aż zaskoczy. Upewnij się, że ramię spryskujące nie jest blokowane przez duże przedmioty.

Gdzie znaleźć instrukcję obsługi w języku polskim?

Oryginalną instrukcję obsługi w języku polskim można pobrać bezpłatnie ze strony notice-facile.com lub z oficjalnej strony Hoover. W razie potrzeby skorzystaj z funkcji tłumaczenia na stronie.

INSTRUKCJA OBSŁUGI HDI 2T1145/E HOOVER

☑ zmywanie alternatywne

program automatyczny

Prosimy zapoznać się z niniejszą instrukcją

Drogi Kliencie,

Uważne zapoznanie się z niniejszą instrukcją obsługi przed użyciem zmywarki pomoże ją odpowiednio obsługiwać i konserwować. ■ Zachowaj instrukcję obsługi na przyszłość. ■ Przekaż instrukcję kolejnemu właścicielowi urządzenia. Niniejsza instrukcja obsługi zawiera sekcje poświęcone kwestiom bezpieczeństwa, obsługi, montażu, rozwiązywania problemów, itp.

Przed wezwaniem serwisu technicznego

■ Zapoznanie się z sekcją „Rozwiązywanie problemów” pomoże Państwu samodzielnie rozwiązać typowe problemy pojawiające się podczas eksploatacji urządzenia. - Jeśli problemów nie uda się rozwiązać samodzielnie, należy poprosić o pomoc wykwalifikowanego serwisanta.

UWAGA:

■ Producent, kontynuując politykę stałego rozwoju i modernizacji produktu, może wprowadzać modyfikacje bez wcześniejszego powiadamiania. ■ Instrukcję obsługi urządzenia można uzyskać od producenta i u odpowiedzialnego sprzedawcy.

1) Informacje dotyczące bezpieczeństwa......1 2) Skrócona instrukcja obsługi....4 3) Instrukcja obsługi....5 Panel sterowania....5 Wygląd zmywarki....5 4) Przed pierwszym użyciem....6 A Urządzenie do zmiękczania wody....6 B Ładowanie soli do urządzenia zmiękczającego wodę....7 C Dodawanie środka myjącego....7 D Rodzaje detergentów....8 5) Załadunek koszy zmywarki....11 Środki ostrożności przed i po ładowaniu koszy zmywarki....11 Załadunek górnego kosza....12 Załadunek dolnego kosza....12 6) Uruchamianie programu zmywania....13 Tabela cykli zmywania....13 Włączanie urządzenia....13 Zmiana programu....14 Po zakończeniu cyklu zmywania....14 7) Czyszczenie i konserwacja....15 System filtrowania....15 Konserwacja zmywarki....16 8) Instrukcje dotyczące instalacji....17 Instalacja urządzenia....17 Panel dekoracyjny i jego wymiary....18 Regulacja sprężyny drzwiczek....20 Podłączenie węży odprowadzających wodę....20 Etapy instalacji zmywarki....21 Podłączenie do instalacji elektrycznej....22 Podłączenie do instalacji zimnej wody....23 9) Rozwiązywanie problemów....24 Przed wezwaniem serwisu technicznego....24 Kody błędów....25 Informacje techniczne....26 9) Rozwiązywanie problemów....24 Przed wezwaniem serwisu technicznego....24 Kody błędów....25 Informacje techniczne....26

Ładowanie koszy zgodne z normą EN50242

1. WAŻNE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

OSTRZEŻENIE!

Podczas korzystania ze zmywarki należy zachować poniższe środki ostrożności:

■ Niniejsze urządzenie przeznaczone jest do użytku w gospodarstwie domowym i miejscach takich jak:

• zaplecza kuchenne sklepów, biur czy innych miejsc pracy;
• gospodarstwa rolne;
• hotele, motele czy inne miejsca zakwaterowania;
• pensjonaty.

■ Niniejsze urządzenie może być obsługiwane przez dzieci powyżej 8. roku życia oraz osoby z zaburzeniami psychoruchowymi, o upośledzonych zmysłach lub bez doświadczenia lub wiedzy, tylko pod nadzorem lub gdy zostały nauczone bezpiecznej obsługi i rozumieją związane z tym zagrożenia. Urządzenie nie powinno służyć dzieciom do zabawy.

Czyszczenie lub konserwacja przeprowadzana przez dzieci nie może odbywać się bez nadzoru. (Norma PN-EN 60335-1)

■ Niniejsze urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonej sprawności fizycznej, zdolnościach sensorycznych lub umysłowych, lub nieposiadające odpowiedniego doświadczenia i wiedzy, chyba że będą nadzorowane lub instruowane na temat korzystania z urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo. (Norma PN-EN 60335-1) ■ Urządzenie służy wyłącznie do użytku wewnątrz pomieszczeń i do użytku domowego. Nie zanurzać urządzenia, kabla ani wtyczki w wodzie lub innej cieczy, ponieważ grozi to porażeniem prądem elektrycznym. ■ Przed przystąpieniem do czyszczenia i konserwacji urządzenia odłączyć je od zasilania. Używać miękkiej ściereczki zwilżonej łagodnym środkiem myjącym, a następnie wytrzeć za pomocą suchej szmatki.

INSTRUKCJE DOTYCZĄCE UZIEMIENIA

■ Urządzenie musi być uziemione. W przypadku wadliwego działania lub awarii, uziemienie zmniejsza ryzyko porażenia prądem elektrycznym przez zapewnienie ścieżki najmniejszego oporu dla prądu elektrycznego. Urządzenie jest wyposażone w kabel z przewodem uziemiającym i wtyczkę z uziemieniem. ■ Wtyczka musi być podłączona do odpowiedniego gniazda, zamontowanego i uziemionego zgodnie z lokalnymi przepisami i normami. - Nieprawidłowe podłączenie przewodu uziemienia zwiększa ryzyko porażenia prądem. W przypadku wątpliwości, czy urządzenie jest prawidłowo uziemione, należy poprosić o pomoc wykwalifikowanego

elektryka lub przedstawiciela serwisu.

■ Nie wolno modyfikować wtyczki dołączonej do urządzenia, jeśli nie pasuje do gniazda. Uprawniony elektryk musi zainstalować odpowiednie gniazdo. ■ Nie wolno obciążać drzwi zmywarki, ani siadać czy stawać na nich; również na koszach. - Nie wolno korzystać ze zmywarki dopóki nie zostanie umieszczona w obudowie na swoim miejscu. ■ Pracującą zmywarkę należy otwierać bardzo ostrożnie ze względu na ryzyko wytryśnięcia wody na zewnątrz. ■ Na otwartych drzwiach nie należy umieszczać ani stawać żadnych ciężkich przedmiotów. Urządzenie może przechylić się do przodu. ■ Podczas ładowania przedmiotów przeznaczonych do zmywania:

1) Sprawdzić ułożenie ostrych przedmiotów, ponieważ mogą uszkodzić uszczelkę drzwi; 2) Ostrzeżenie: Noże i inne przybory o ostrych końcach muszą być ładowane do kosza ostrzami skierowanymi w dół lub układane w pozycji poziomej.

■ Po zakończeniu cyklu zmywania sprawdzić, czy przedział na detergent w proszku jest pusty. ■ Nie myć w zmywarce przedmiotów z tworzyw sztucznych, chyba że oznaczenie na nich wskazuje przydatność do tego celu. W przypadku nieoznaczonych wyraźnie elementów z tworzyw sztucznych należy dowiedzieć się, jakie są zalecenia producenta. ■ Używać wyłącznie detergentów i środków nabłyszczających przeznaczonych do automatycznej zmywarki. ■ Nie należy używać mydła ani proszku do prania ręcznego lub w pralkach. ■ Należy sprawować nadzór nad dziećmi, aby nie bawiły się urządzeniem. ■ Nie pozostawiać otwartych drzwi zmywarki, ponieważ można się o nie potknąć. ■ Jeśli przewód zasilający jest uszkodzony, musi go wymienić producent lub autoryzowany przez niego przedstawiciel serwisu technicznego, lub inna osoba o podobnych kwalifikacjach; pozwoli to uniknąć niebezpieczeństwa. ■ Podczas instalacji kabel nie może być nadmiernie lub niebezpiecznie zgięty lub spłaszczony. ■ Nie ingerować w system kontrolek. ■ Urządzenie należy podłączyć do sieci wodociągowej za pomocą nowego zestawu węży. Stare zestawy węży nie powinny być ponownie wykorzystywane. ■ Maksymalna liczba kompletów do zmywania: 11. ■ Maksymalne dopuszczalne ciśnienie wody: 1 MPa. ■ Minimalne dopuszczalne ciśnienie wody: 0,04 MPa.

Utylizacja

To urządzenie jest oznakowane zgodnie z Dyrektywą Europejską 2012/19/UE dotyczącą Zużytego Sprzętu Elektrycznego i Elektronicznego (WEEE).

WEEE zawiera zarówno substancje zanieczyszczające (co może spowodować negatywne skutki dla środowiska naturalnego) oraz podstawowe elementy (które mogą być ponownie wykorzystane). Ważne jest, aby dokonać wszelkich starań w celu usunięcia i pozbycia się właściwie wszystkich zanieczyszczeń oraz odzyskania i recyklingu wszystkich materiałów.

Osoby fizyczne mogą odgrywać ważną rolę w zapewnieniu, że WEEE nie stanie się problemem dla środowiska naturalnego; istotne jest, aby przestrzegać kilku podstawowych zasad:

■ WEEE nie powinien być traktowany jako odpad komunalny; ■ WEEE należy przekazać do odpowiednich punktów zbiórki prowadzonych przez gminy lub przez zarejestrowane firmy.

W wielu krajach duży sprzęt AGD może być odbierany z domu.

W wielu krajach, przy zakupie nowego urządzenia, stary może być zwrócony do sprzedawcy, który musi zebrać go bezpłatnie na zasadzie jeden do jednego, tak długo, jak sprzęt jest właściwego rodzaju i ma takie same funkcje, co sprzęt dostarczony.

OSTRZEŻENIE

■ Materiały opakowaniowe mogą być niebezpieczne dla dzieci! Aby pozbyć się opakowania lub urządzenia, należy udać się do centrum recyklingu. Przed tym, należy odciąć kabel zasilający i uszkodzić drzwiczki tak, aby nie nadawały się do powtórnego użycia. ■ Opakowanie z kartonu jest produkowane z makulatury i powinno zostać wyrzucone do pojemnika na makulaturę, w celu jego dalszego recyklingu. ■ Upewniając się, że niniejszy produkt został zutylizowany we właściwy sposób, przyczyniasz się do ograniczenia jego negatywnego wpływu na środowisko i zdrowie ludzi, co może mieć miejsce podczas nieprawidłowego traktowania odpadów. ■ W celu uzyskania dodatkowych informacji na temat recyklingu niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub firmą zajmującą się wywozem odpadów z Państwa gospodarstwa domowego. ■ UTYLIZACJA: Nie należy pozbywać się tego urządzenia w taki sam sposób, jak innych niesortowanych odpadów z gospodarstwa domowego. Zbiórka tego typu odpadów musi odbywać się w specjalny sposób. ■ Poprzez umieszczenie oznaczenia C€ na tym produkcie poświadczamy na własną odpowiedzialność przestrzeganie wszystkich wymogów europejskich dotyczących bezpieczeństwa, ochrony zdrowia i środowiska określonych w przepisach dla tego produktu.

2. SKRÓCONA INSTRUKCJA OBSŁUGI

Szczegółowy opis obsługi urządzenia omawiają konkretne sekcje niniejszej instrukcji obsługi.

Włączyć urządzenie	Aby włączyć urządzenie, otworzyć drzwi i wcisnąć przycisk Wt./Wył..
Napełnić dozownik detergentem	Dozownik na detergent znajduje się na drzwiczkach. Jeśli pokrywa dozownika jest zamknięta, wcisnąć przycisk (A), aby ją otworzyć.Po zakończeniu cyklu zmywania pokrywa jest zawsze otwarta i gotowa do następnego użycia zmywarki.
Sprawdzić poziom środka nabłyszczającego	Wskazuje go mechaniczny wskaźnik B. Zaleca się stosowanie środka nabłyszczającego, który jest przeznaczony do zmywarek. Poziom środka nabłyszczającego wskazuje okienko wskaźnika (B), umieszczone na dozowniku.
Sprawdzić poziom soli regeneracyjnej	(dotyczy wyłącznie modeli z urządzeniem do zmiękczania wody) Pokazuje go elektroniczny wskaźnik na panelu sterowania (jeśli zmywarka go posiada). Jeśli na panelu sterowania (dotyczy to niektó rych modeli) nie ma lampki kontrolnej braku soli, można szacować jej zużycie na podstawie ilości przeprowadzonych cykłów zmywania.
Załadować kosze	W kwestii sposobu ładowania koszy należy zapoznać się z sekcją „Załadunek koszy zmywarki”.
Wybrać program	Wcisnąć przycisk programatora; zaświeci się odpowiednia lampka kontrolna.( Zapoznać się z sekcją „Wskazówki dotyczące obsługi”)
Uruchamianie zmywarki	Odkręcić zawór wody, zamknąć drzwiczki. Urządzenie zacznie działać po upływie około 10 sekund.
Zmiana programu	Uruchomiony cykl można modyfikować tylko wtedy, gdy działa przez krótki czas. Inaczej detergent zostanie już dodany, lub odprowadzona woda. Jeżeli tak się stało, dozownik detergentu musi zostać ponownie napełniony.1. Otworzyć drzwiczki.2. Wcisnąć przycisk programatora przez 3 sekundy, aby anułować działający program.3. Wybrać nowy program.4. Ponownie uruchomić zmywarkę.
Dodawanie naczyń po uruchomieniu cyklu	Uchylić drzwiczki, aby zatrzymać pracę zmywarki.1. Gdy ramiona spryskujące zatrzymają się, można otworzyć drzwi na oścież.2. Dodać przeoczone naczynia.3. Zamknąć drzwiczki; zmywarka uruchomi się po 10 sekundach.	OSTRZEŻENIE!Ostrożnie otwierać drzwi w trakcie cyklu zmywania, ponieważ z wnętrza może wydostać się gorąca para wodna.
Zmywarka wyłączona podczas cyklu zmywania	Jeśli urządzenie zostanie wyłączone podczas działania cyklu, po jego ponownym włączeniu należy wybrać program i dalej postępować ze zmywarką jak zwykle.
Wyłączyć urządzenie	Po zakończeniu cyklu, brzęczyk zmywarki zabrzmi 8 razy, a następnie wyłączy się. Wyłączyć urządzenie za pomocą przycisku Wt./Wył.
Zakręcić zawór wody, Wyładować kosz	OSTRZEŻENIE! Przed wyjęciem naczyń ze zmywarki należy chwilę odczekać (około 15 minut), aby uniknąć dotykania i popękania nadal gorących naczyń i przyrządów Pozwoli to im również lepiej wyschnąć. Wyjmowanie naczyń rozpocząć od dolnego kosza.

OSTRZEŻENIE!

3. WSKAZÓWKI DOTYCZĄCE OBSŁUGI

UWAGA Aby uzyskać możliwe najlepsze rezultaty zmywania, przed pierwszym użyciem należy zapoznać się z Instrukcją Obsługi.

Panel sterowania

1. Wyświetlacz pokazujący kod błędu, czas opóźnienia startu, itp.
2. Lampka kontrolna dla środka nabłyszczającego: Pokazuje, że należy uzupełnić dozownik.
3. Lampka kontrolna dla soli: Pokazuje, że należy uzupełnić dozownik.
4. Lampka kontrolna dla czasu oraz kodu błędu
5. Lampki kontrolne dla programów: • Lampka kontrolna zmywania alternatywnego
6. Lampka kontrolna dla dodatkowego suszenia:
7. Lampka kontrolna dla funkcji zmywania silnie zabrudzonych naczyń:
8. Przycisk służy do wybierania funkcji dodatkowego suszenia lub zmywania silnie zabrudzonych naczyń. Uwaga: Opcje te można stosować tylko z programami: intensywnym, normalnym, ECO, do szkła i 1-godzinnym.
9. Funkcja podwójnej strefy: naciśnij przycisk aby wybrać górny lub dolny kosz. Włączy się lampka wskaźnika odpowiedzi.
10. Funkcja opóźnionego startu: wcisnąć przycisk, aby opóźnić czas uruchomienia cyklu zmywania.
11. Przycisk programatora: wcisnąć przycisk, aby wybrać program zmywania.
12. Przycisk Wł./Wył.: służy do włączania zasilania.

Budowa zmywarki

1 Górne ramię spryskujące

4 Wewnętrzna rurka

7 Dozownik

10 Zespół filtra

2 Kosz na sztućce

5 Dolny kosz

8 Półka na filiżanki

11 Podłączenie węża doprowadzającego wodę

3 Górny kosz

6 Zbiornik na sól

9 Ramiona spryskujące

12 Wąż odprowadzający wodę

4. PRZED PIERWSZYM UŻYCIEM

Przed pierwszym użyciem zmywarki:

A. Ustawić odpowiednio urządzenie do zmiękczania wody. B. Dodać 1,5 kg soli do zmywarek wraz z wodą do zbiornika na sól. C. Napełnić dozownik środkiem nabłyszczającym. D. Dodać detergent.

A. Urządzenie do zmiękczania wody

Urządzenie do zmiękczania wody musi być ustawione ręcznie za pomocą pokrętła regulującego twardość wody.

Urządzenie do zmiękczania wody jest przeznaczone do usuwania minerałów i soli z wody, które mogą mieć szkodliwy lub negatywny wpływ na działanie urządzenia. Im wyższa zawartość tych minerałów i soli, tym wyższy stopień twardości wody.

Zmiękczanie powinno być dostosowane do stopnia twardości wody na danym obszarze. Informacji na temat twardości wody udzielą lokalne władze odpowiedzialne za gospodarkę wodną na danym obszarze.

Regulacja zużycia soli

Zmywarkę zaprojektowano tak, aby umożliwiać regulację ilości zużytej soli w zależności od twardości wody. Poziom zużycia soli należy zoptymalizować i dostosować do stopnia twardości wody.

Należy postępować zgodnie z poniższymi wskazówkami dotyczącymi regulacji użycia soli.

1. Włączyć urządzenie;
2. Nacisnąć przycisk Program na dłużej niż 5 sekund, aby w ciągu 60 sekund od włączenia zmywarki uruchomić model zmiękczania wody;
3. Nacisnąć przycisk Program, aby wybrać odpowiednie ustawienie w zależności od lokalnego środowiska; Ustawienia zmieniają się w następującej kolejności: H4→H5→H6→H1→H2→H3;
4. Wcisnąć przycisk Wł./Wył., aby zakończyć modelowe ustawienie.

SKALA TWARDOŚCI WODY				POZYCJA POKRĘTŁA	Zużycie soli (g/cykl)
dH	fH	Clark	mmol/l
0-5	0-9	0-6	0-0,94	H1	0
6-11	10-20	7-14	1,0-2,0	H2	9
12-17	21-30	15-21	2,1-3,0	H3	12
18-22	31-40	22-28	3,1-4,0	H4	20
23-34	41-60	29-42	4,1-6,0	H5	30
35-55	61-98	43-69	6,1-9,8	H6	60

UWAGA 1:

1 dH = 1.25 Clarke'a = 1.78 fH = 0.178 mmol/l

dH: skala niemiecka

fH: skala francuska

Clark: skala brytyjska

UWAGA 2:

Ustawienia fabryczne: H3 (EN 50242)

Skontaktować się z lokalnym zakładem gospodarki wodnej, w celu zasięgnięcia informacji na temat twardości dostarczanej wody.

UWAGA: Jeśli zakupiony model nie posiada urządzenia do zmiękczania wody, można pominąć tę sekcję.

URZĄDZENIE DO ZMIĘKCZANIA WODY

Twardość wody różni się w zależności od miejsca. Gdy zmywarka korzysta z twardej wody, na naczyniach i sztućcach tworzy się osad.

Urządzenie jest wyposażone w specjalne urządzenie do zmiękczania wody; w jego skład wchodzi pojemnik na sól, specjalnie zaprojektowany do usuwania wapnia i innych minerałów z wody.

B. Wsypywanie soli do urządzenia zmiękczającego wodę

Zawsze używać soli przeznaczonej do zmywarek.

Pojemnik na sól znajduje się pod dolnym koszem i powinien być napełniony w następujący sposób:

Uwaga!

Należy stosować wyłącznie sól przeznaczoną specjalnie do stosowania w zmywarkach! Każdy inny rodzaj soli, nieprzeznaczony do użytku w zmywarce do naczyń, zwłaszcza sól kuchenna, spowoduje uszkodzenie urządzenia do zmiękczania wody. Producent nie udziela żadnych gwarancji ani nie ponosi odpowiedzialności za ewentualne szkody spowodowane użyciem niewłaściwej soli. ■ Sól uzupełniać tylko bezpośrednio przed rozpoczęciem jednego z pełnych programów zmywania. Dzięki temu zgromadzone na dnie ziarenka soli lub rozlana słona woda nie będą powodować korozji.

1

A Po wyjęciu dolnego kosza, odkręcić i wyciągnąć nakrętkę ze zbiornika na sól.

B Umieścić koniec (załączonego) lejka w otworze i wsypać do niego około 1,5 kg soli do zmywarek. C Napelnij zbiornik wodą. Wypłynięcie małej ilości wody jest zjawiskiem normalnym.

D Po napełnieniu zbiornika, dokręcić mocno nakrętkę w prawo.

E Po napełnieniu zbiornika solą, lampka ostrzegająca o jej braku zgaśnie.

Tuż po uzupełnieniu soli należy niezwłocznie uruchomić cykl zmywania (zalecamy użycie krótkiego programu). W przeciwnym razie system filtrowania, pompa i inne ważne części urządzenia mogą zostać zniszczone przez słoną wodę. Tego typu uszkodzenie nie podlega gwarancji.

UWAGA: Aby uzyskać jak najlepsze rezultaty zmywania, przed pierwszym użyciem należy zapoznać się z Instrukcją Obsługi.

1. Pojemnik na sól można uzupełnić tylko wówczas, gdy zapali się kontrolka soli na panelu sterowania.
2. W zależności od tego, jak dobrze sól rozpuszcza się w wodzie, kontrolka soli może wciąż być zapalona, chociaż pojemnik jest już wypełniony solą. Jeśli na panelu sterowania nie ma kontrolki ostrzegającej o braku soli (w niektórych modelach), należy szacować częstotliwość uzupełniania soli do zmiękczania po liczbie cykli, po której sól się wyczerpała.
3. Jeśli wystąpią wycieki soli, należy uruchomić program namaczania lub szybki, w celu usunięcia nadmiaru soli.

C. Ładowanie detergentu

Detergent

WAŻNE

Należy stosować detergent, który jest specjalnie przeznaczony do zmywarek: w proszku, płynie lub w postaci tabletek. FINISH zapewnia bardzo dobre wyniki zmywania bez zbędnego wysiłku. Nieodpowiednie detergenty (jak te przeznaczone do zmywania ręcznego) nie zawierają odpowiednich składników do stosowania w zmywarce i utrudniają poprawne jej działanie.

OSTRZEŻENIE!

Podczas ładowania dolnego kosza prosimy upewnić się, czy talerze i inne rzeczy do mycia nie blokują dozownika na detergent.

Napełnianie zbiornika na detergent

Zbiornik na detergent znajduje się w drzwiach (Rys. A2). Gdy pokrywka zbiornika jest zamknięta, wcisnąć (A), aby ją otworzyć. Po zakończeniu cyklu zmywania jest zawsze otwarta i przygotowana do następnego zmywania.

Ilość zastosowanego detergentu może się różnić w zależności od stopnia zabrudzenia naczyń i ich rodzaju. Zalecamy wsypanie 20/30 g detergentu do sekcji zmywania w przedziale na detergent (B).

Po umieszczeniu detergentu w przedziale dozownika, zamknąć pokrywkę, wciskając ją najpierw (1), a następnie dociskając (2), aż do usłyszenia kliknięcia.

Ponieważ nie wszystkie detergenty są takie same, instrukcje podane na opakowaniach detergentów mogą się różnić. Chcemy jedynie przypomnieć użytkownikom, że zbyt mało detergentu nie wymyje naczyń dokładnie, podczas gdy zbyt dużo detergentu nie zapewni lepszych rezultatów i jest marnotrawstwem.

WAŻNE

Dzięki niestosowaniu nadmiernej ilości detergentu, pomagają Państwo chronić środowisko.

D. Rodzaje detergentu

Tabletki do zmywarek

Tempo rozpuszczania się tabletek detergentowych różni się w zależności od producenta. Z tego powodu, podczas działania krótkich programów, niektóre tabletki detergentowe mogą okazać się nie w pełni skuteczne, ponieważ nie uległy całkowitemu rozpuszczeniu. Podczas stosowania tych produktów, zaleca się wybierać programy dłuższe, aby zapewnić pełne wykorzystanie detergentu.

WAŻNE

Chcąc uzyskać zadowalający rezultat zmywania, tabletki należy umieszczać w dozowniku w sekcji przeznaczonej na środek myjący, a nie bezpośrednio we wnętrzu.

Detergenty skoncentrowane

Skoncentrowane detergenty, o obniżonej zasadowości oraz z naturalnymi enzymami, w połączeniu z programami zmywania w temperaturze 50 °C mają mniejszy wpływ na środowisko, i są bardziej delikatne dla naczyń i zmywarki. Programy zmywania w 50 °C celowo wykorzystują właściwości rozpuszczania zabrudzeń przez enzymy, umożliwiając, dzięki zastosowaniu skoncentrowanych detergentów, osiągnięcie takich samych rezultatów, jak w przypadku programów w 65 °C, lecz przy niższej temperaturze.

Detergenty kombinowane

Detergenty, które zawierają również środek nabłyszczający, muszą być umieszczone w sekcji myjącej zbiornika na detergent. Zbiornik na środek nabłyszczający musi być pusty (gdy tak nie jest, przed użyciem detergentów kombinowanych należy ustawić regulator środka nabłyszczającego na najniższym poziomie).

Detergenty kombinowane typu "WSZYSTKO W JEDNYM"

Jeśli planowane jest stosowanie detergentu kombinowanego typu „WSZYSTKO W JEDNYM” (3 w 1 / 4 w 1 / 5 w 1, itd.), to znaczy zawierającego również sól i środek nabłyszczający, radzimy co następuje:

■ uważnie przeczytać instrukcje producenta podane na opakowaniu i postępować zgodnie z nimi; ■ skuteczność detergentów zawierających środek zmiękczający wodę/sól zależy od twardości stosowanej wody. Sprawdzić, czy twardość wody w sieci wodociągowej odpowiada twardości podanej na opakowaniu detergentu.

Jeśli podczas korzystania z tego typu produktu nie uzyskano zadowalających rezultatów zmywania, należy skontaktować się z producentem detergentu.

W pewnych okolicznościach stosowanie kombinowanych detergentów może pociągać za sobą:

■ powstawanie osadów z kamienia wapiennego na naczyniach lub w zmywarce; ■ zmniejszenie wydajności zmywania i suszenia.

WAŻNE

Wszelkie problemy wynikające bezpośrednio z użycia tych produktów nie są objęte gwarancją.

Należy pamiętać, że podczas korzystania z kombinowanych detergentów typu „WSZYSTKO W JEDNYM”, świecące lampki kontrolne środka nabłyszczającego i soli (tylko w wybranych modelach) są zbędne, więc trzeba je ignorować.

W przypadku wystąpienia problemów ze zmywaniem lub suszeniem zaleca się powrót do korzystania z tradycyjnych, oddzielnych produktów (sól, proszek do zmywania i środek płuczący). Zapewni to poprawne działanie urządzenia do zmiękczania wody w zmywarce.

W tym przypadku zaleca się:

napełnienie zarówno zbiornika na sól, jak i zbiornika na środek nabłyszczający; uruchomienie jednego normalnego cyklu zmywania bez naczyń w środku.

Prosimy zauważyć, że po powrocie do stosowania konwencjonalnej soli będzie wymagana pewna ilość cykli, zanim system stanie się znów w pełni skuteczny.

DOLEWANIE ŚRODKA NABŁYSZCZAJĄCEGO

Środek nabłyszczający

Środek nabłyszczający, który jest automatycznie uwalniany w czasie ostatniego cyklu płukania, pomaga szybko wysuszyć naczynia i zapobiega tworzeniu się plam.

Napełnianie zbiornika na środek nabłyszczający

Zbiornik na środek nabłyszczający znajduje się z lewej strony pojemnika na detergent (Rys. A3). W celu otwarcia pokrywy wcisnąć oznaczenie i - w tym samym czasie - odciągnąć klapkę. Zaleca się używanie środka nabłyszczającego przeznaczonego specjalnie do zmywarki. Sprawdzić poziom płynu nabłyszczającego przez okienko wskaźnika (C), które znajduje się na dozowniku.

Regulacja poziomu dozowania środka nabłyszczającego (1-6)

Regulator (D) jest umieszczony w pokrywie i może być obracany za pomocą monety. Zalecana pozycja to 4. Zawartość wapnia w wodzie w znaczącym stopniu wpływa na tworzenie się kamienia wapiennego oraz skuteczność suszenia. Zatem regulacja dozowania środka nabłyszczającego jest ważna dla skuteczności zmywania. Jeżeli po zmywaniu, na naczyniach pojawiają się smugi, należy zredukować poziom o jedną pozycję. Gdy pojawiają się białawe plamy, należy zwiększyć poziom o jedną pozycję.

5. ZAŁADUNEK NACZYŃ DO KOSZY ZMYWARKI

Zalecenia

Należy rozważyć zakup przyborów kuchennych, które są oznaczone jako nadające się do zmywania w zmywarce. ■ Używać łagodnego detergentu, delikatnego dla naczyń. W razie potrzeby zasięgnąć dalszych informacji od producentów detergentów. ■ Do niektórych artykułów należy wybierać program o jak najniższej temperaturze. Nie należy wyjmować szkła i sztućców ze zmywarki tuż po zakończeniu programu, aby zapobiec ich uszkodzeniu.

Naczynia/sztućce przystosowane do zmywania w zmywarce

Nieodpowiednie do zmywania w zmywarce

■ Sztućce z uchwytami drewnianymi, z porcelany lub macicy perłowej ■ Elementy z tworzyw sztucznych, które nie są odporne na wysoką temperaturę ■ Stare sztućce z klejonymi częściami, które nie są odporne na działanie wysokich temperatur ■ Naczynia i sztućce z łączeniami ■ Przedmioty ze stopu cyny z ołowiem lub z miedzi ■ Szkło kryształowe ■ Elementy stalowe ulegające korozji ■ Drewniane talerze ■ Przedmioty wykonane z włókien syntetycznych

Nadające się z pewnymi zastrzeżeniami

Niektóre rodzaje naczyń szklanych mogą stać się matowe po wielu zmywaniach ■ Srebra i aluminium mają tendencję do zmiany koloru podczas zmywania ■ Wzory mogą blednąć, jeśli naczynia są często myte w zmywarce

Środki ostrożności przed i po rozładowaniu koszy

(Aby uzyskać najlepszą wydajność zmywarki, należy przestrzegać następujących zasad załadunku. Cechy charakterystyczne i kosze pokazanych modeli mogą się różnić od modelu zakupionego przez Państwa).

Zeskrobać większe resztki jedzenia. Namoczyć przypalone resztki na patelni.

Nie ma konieczności spłukiwania naczyń pod bieżącą wodą.

Umieść przedmioty w zmywarce w następujący sposób:

1. Naczynia takie jak filiżanki, kieliszki, garnki/patelnie, itp. go góry dnem.
2. Zaokrąglone naczynia, lub z zagłębieniami, należy ułożyć ukośnie, aby woda mogła odpływać.
3. Wszystkie naczynia muszą być mocno osadzone i nie powinny się wywracać się.
4. Wszystkie naczynia powinny być ustawione tak, aby nie blokowały pracy ramion spryskujących.

UWAGA: Bardzo małe elementy nie powinny być myte w zmywarce, gdyż mogą łatwo wypaść z kosza.

Ładować naczynia z zagłębieniami, takie jak kubki, szklanki, garnki itp. otworem skierowanym ku dołowi tak, aby woda nie mogła zbierać się w środku lub u podstawy. Naczynia i sztućce nie mogą leżeć jedne na drugich lub przylegać powierzchniami. ■ Szklane przedmioty, aby zapobiec uszkodzeniu, nie mogą się stykać. ■ Duże przedmioty, które są najtrudniejsze do czyszczenia, należy umieszczać w dolnym koszu. ■ Górny kosz jest przeznaczony do zmywania bardziej delikatnych i lżejszych naczyń, takich jak szkło, czy filiżanki do kawy lub filiżanki. Noże z długim ostrzem układane w pozycji pionowej stanowią potencjalne zagrożenie! Długie i/lub ostre przedmioty, takie jak noże do krojenia mięsa, muszą być układane poziomo w górnym koszu. Nie należy przeładowywać zmywarki. To ważne do uzyskania dobrych rezultatów zmywania i odpowiedniego zużycia energii.

Wyjmowanie naczyń

Aby zapobiec kapaniu wody z górnego kosza do dolnego kosza, zalecamy, aby najpierw opróżnić dolny kosz, a potem górny.

SPOSÓB UKŁADANIA TYPOWYCH NACZYŃ

Ustawianie w górnym koszu

Górny kosz służy do ustawiania bardziej delikatnych i lżejszych naczyń, takich jak kieliszki, filiżanki do kawy czy herbaty, spodki, a także talerzyków, małych misek i płytkich patelni (pod warunkiem, że nie są bardzo brudne).

Naczynia należy ustawić tak, aby pod wpływem działania ramion spryskujących nie przemieszczały się.

Ustawianie w dolnym koszu

Sugerujemy, aby umieszczać duże i najtrudniejsze do umycia przedmioty w dolnym koszu, np. garnki, patelnie, pokrywki, półmiski i miski, jak to pokazano na rysunku poniżej. Właściwe jest umieszczanie półmisków i pokrywek z boku, aby nie blokować obracającego się górnego ramienia spryskującego.

↑DO ŚRODKA

Prosimy pamiętać, że:

Garnki, miski, itp., muszą być zawsze umieszczane do góry dnem. Głębokie garnki powinny być pochylone, aby woda mogła z nich wypłynąć. Stojaki dolnego kosza są składane, aby umożliwiać wkładanie większych garnków.

Regulacja górnego kosza

Wysokość górnego kosza może być regulowana, w celu utworzenia większej powierzchni dla dużych naczyń, w górnym lub dolnym koszu. Wysokość górnego kosza może być regulowana przez umieszczenie kółek na szynie na innej wysokości. Długie przedmioty, sztućce do podawania, komplety do sałatek i noże powinny być umieszczone na półce, tak aby nie utrudniać obrotu ramion natryskowych.

Górna pozycja

Składanie półek na filiżanki

Aby ułatwić ustawianie garnków i patelni, stojaki można złożyć na prawą stronę, jak to pokazano na ilustracji.

Składanie stojaków dolnego kosza

Aby ułatwić ustawianie garnków i patelni, stojaki można złożyć tak, jak pokazano to na ilustracji po prawej stronie.

Kosz na sztućce

Sztućce powinny być umieszczone w koszyku na sztućce uchwytami do dołu. Jeżeli półka ma boczne kosze, łyżki powinny być ładowane oddzielnie do odpowiednich gniazd; zwłaszcza długie naczynia powinny być umieszczone w położeniu poziomym z przodu górnego kosza, jak to pokazano na rysunku.

OSTRZEŻENIE!

• Żadna rzecz nie powinna wystawać poza obrys dna kosza. Należy zawsze ładować ostre przybory kuchenne ostrym końcem w dół!

Dla własnego bezpieczeństwa i dobrej jakości zmywania, prosimy umieszczać sztućce w koszu, upewniając się, że:

■ Nie dotykają do siebie. ■ Są umieszczone uchwytem do dołu. - Noże i potencjalnie niebezpieczne rzeczy są umieszczone uchwytami do góry.

Tabela cykli zmywania

UWAGA: (★) oznacza, że należy uzupełnić dozownik środkiem nabłyszczającym.

Program	Informacje dotyczące wyboru cyklu	Opis cyklu	Detergent Zmywanie wstępne /zasadnicze	Czas działania	Zużycie energii (KWh)	Zużycie wody (L)	Śr. nabłysz czający
Auto	Z zaschniętymi lub nie resztkami jedzenia	Zmywanie wstępne (45°C) Automatyczne zmywanie (45-55°C) Plukanie Plukanie (45-65°C) Suszenie	3/22 g 1 szt.	30-180	0.9~1.3	9.5~13
Intensywny	Nadaje się do najbardziej zabrudzonych naczyń stołowych oraz do normalnie zabrudzonych garnków i patelni, itd., z zaschniętymi resztkami.	Zmywanie wstępne (50°C) Zmywanie (60°C) Plukanie Plukanie Plukanie (69°C) Suszenie	3/22 g 1 szt.	170	1,4	15,5
Normalny	Do normalnie zabrudzonych wsadi w, takich jak garnki, talerze, szkło stołowe oraz lekko zabrudzone patelnie	Zmywanie wstępne (45°C) Zmywanie (55°C) Plukanie Plukanie (66°C) Suszenie	3/22 g 1 szt.	180	1,1	12
ECO *EN 50242	To standardowy program nadający się do zmywania normalnie zabrudzonych naczyń stołowych, i jest to najbardziej efektywny program pod względem zużycia energii i wody dla tego typu naczyń.	Zmywanie wstępne Zmywanie (45°C) Plukanie (64°C) Suszenie	3/22 g 1 szt.	195	0,74	8
Szkło	Do lekko zabrudzonych sztućców i naczyń stołowych	Zmywanie wstępne Zmywanie (40°C) Plukanie Plukanie (60°C) Suszenie	3/22 g 1 szt.	125	0,75	12
Codzienny	Dla normlanie zabrudzonych naczyń	Zmywanie (65°C) Plukanie Plukanie (6°C) 5 Suszenie	25 g 1 szt.	90	1,15	11,5
Szybki	Do szybkiego zmywania lekko zabrudzonych naczyń.	Zmywanie (55°C) Plukanie (50°C) Plukanie (55°C)	20 g	30	0,7	10
Namaczanie	Do płukania naczyń, które mają być zmywane później	Zmywanie wstępne		15	0,02	3,5

UWAGA:

*EN 50242: Program ten jest cyklem testowym. Informacja na temat testu porównywalności jest zgodna z normą EN 50242 i przedstawia się następująco:

■ Pojemność: 11 kompletów ■ Pozycja górnego kosza: górne kółka na szynie Ilość poziomów dozowania środka nabłyszczającego: 6 PI: 0,45 W; Po: 0,30 W.

Włączanie urządzenia

Uruchamianie cyklu zmywania

1. Wyciągnąć dolny i górny kosz, załadować naczynia i wsunąć kosze na swoje miejsce. Zaleca się, aby najpierw ładować dolny kosz, potem górny (patrz rozdział „Ładowanie zmywarki”).
2. Wlej/wsyp detergent (zapoznaj się z sekcją „Sól, detergent i środek nabłyszczający").
3. Włóż wtyczkę do gniazdka. Moc znamionowa dla urządzenia to 220-240 VAC /50 HZ. Parametry techniczne gniazdka: 10A 250 VAC. Upewnij się, że zawór wody jest w pełni odkręcony.
4. Zamknąć drzwiczki i wcisnąć przycisk Power, aby włączyć urządzenie.
5. Wciskać przycisk programatora. Programy będą zmieniać się w następującej kolejności:
6. Eco → Szkło → Codzienny → Szybki → Namaczanie → Auto → Intensywny → Normalny → Eco. Zapali się lampka kontrolna wybranego programu. Zamknij drzwiczki, wciśnij przycisk Start/Reset; zmywarka zacznie pracę.

Zmiana programu w trakcie cyklu

Założenie:

Uruchomiony cykl można modyfikować tylko wtedy, gdy działa przez krótki czas. Inaczej detergent zostanie już dodany, lub odprowadzona woda. Jeżeli tak się stało, dozownik detergentu musi zostać ponownie napełniony (zapoznać się z sekcją „Wlewanie/Wsypywanie detergentu”). ② Otworzyć drzwiczki, wcisnąć przycisk Start/Reset przez 3 sekundy, aby włączyć się tryb czuwania. Potem można zmienić program na żądane ustawienia (zapoznać się z sekcją „Uruchamianie cyklu zmywania”).

UWAGA:

Po otwarciu drzwi w trakcie cyklu zmywania, praca urządzenia zostanie wstrzymana. Światło programu przestanie migać a brzęczyk będzie rozbrzmiewał co minutę, aż do zamknięcia drzwi. Po zamknięciu drzwi, zmywarka odczeka 10 sekund i uruchomi się.

Dodawanie naczyń w trakcie zmywania

Zapomniany talerz można dodać w dowolnym momencie zanim otworzy się przedział z detergentem.

① Lekko uchylić drzwiczki. ② Gdy ramiona spryskujące przestaną działać, można otworzyć drzwi na oścież. ③ Włożyć naczynia.

④ Zamknąć drzwiczki. ⑤ Zmywarka uruchomi się automatycznie po 10 sekundach.

Po zakończeniu cyklu zmywania

Po zakończeniu cyklu zmywania, brzęczyk zmywarki włączy się na 8 sekund, a następnie ucichnie. Wyłączyć urządzenie za pomocą przycisku Wł./Wył., zamknąć dopływ wody i otworzyć drzwi zmywarki.

Odczekać kilka minut przed rozładowaniem zmywarki, aby uniknąć przenoszenia naczyń i sprzętów, gdy są jeszcze gorące i bardziej podatne na pękanie. Będą również lepiej wysychać.

■ Wyłączanie zmywarki

Program jest zakończony tylko wtedy, gdy lampka kontrolna programu jest włączona, ale nie mruga.

1. Wyłączyć zmywarkę, naciskając przycisk ON/OFF.
2. Wyłączyć dopływ wody!

■ Ostrożne otwieranie zmywarki.

Gorące naczynia są wrażliwe na wstrząsy. W związku, przed wyjęciem ich z urządzenia należy pozostawić je do ostygnięcia przez około 15 minut.

Uchylić drzwi zmywarki i odczekać kilka minut przed wyjęciem naczyń. W ten sposób ostygną a suszenie będzie bardziej skuteczne.

■ Opróżnianie zmywarki

To normalne, że zmywarka jest mokra w środku.

Opróżniać najpierw dolny kosz, a potem górny. Pozwoli to uniknąć kapania wody z górnego kosza na naczynia w dolnym koszu.

OSTRZEŻENIE:

Otwieranie drzwiczek zmywarki podczas jej pracy jest niebezpieczne. Gorąca woda może spowodować poparzenia.

7. CZYSZCZENIE I KONSERWACJA

System filtrów

Filtr zapobiega przedostawaniu się większych resztek żywności lub innych przedmiotów do wnętrza pompy.

Resztki mogą zablokować filtr; w związku z tym muszą być usuwane. System filtracyjny składa się z filtra zgrubnego, płaskiego (filtr główny) i mikro-filtru (filtra dokładnego oczyszczania).

Filtr główny 1

Żywność i cząsteczki brudu uwięzione w tym filtrze są rozdrabniane przez specjalną dyszę na dolnym ramieniu natryskowym i spłukiwane do kanalizacji.

Filtr zgrubny 2

Większe elementy, takie jak fragmenty kości lub szkła, które mogą blokować odpływ, zostają uwięzione w filtrze zgrubnym. Aby usunąć elementy przechwycone przez filtr, delikatnie ścisnąć gwint u góry tego filtra i wyjąć.

Filtr dokładny 3

Filtr ten przechwytuje zabrudzenia i resztki żywności w obszarze ściekowym i zapobiega zanieczyszczaniu naczyń podczas cyklu zmywania.

Zespół filtra

Filtr skutecznie usuwa resztki jedzenia z wody do płukania, umożliwiając jej recykling podczas cyklu. Aby uzyskać możliwie najlepszą wydajność i rezultaty, filtr musi być regularnie czyszczony. Z tego względu dobrym pomysłem jest usuwanie większych resztek jedzenia z filtra po każdym cyklu zmywania przez przepłukanie półkolistego filtra i nasadki pod bieżącą wodą. Aby wyjąć urządzenie filtrujące, należy pociągnąć nasadkę za uchwyt do góry.

OSTRZEŻENIE: Nie wolno używać zmywarki bez filtrów. Niewłaściwe umieszczenie filtra może obniżyć skuteczność zmywania, a nawet zniszczyć naczynia i przybory kuchenne.

1

Krok 1: Przekręcić filtr w lewo.

2

Krok 2: Podciągnąć do góry zespół filtra.

UWAGA: Po przeprowadzeniu Kroku 1 i Kroku 2, filtr zostaje usunięty; filtr jest instalowany w odwrotnej kolejności.

Uwagi:

• Sprawdzić, czy filtry nie są zablokowane po każdym użyciu zmywarki.
• Odkręcając filtr zgrubny, można wyjąć zespół filtrów. Usunąć wszelkie resztki żywności i wyczyścić filtry pod bieżącą wodą.

UWAGA: Cały zespół filtra należy czyścić raz w tygodniu.

Czyszczenie filtra

Do czyszczenia filtra zgrubnego i drobnego filtra używać szczotki. Złożyć elementy filtru jak pokazano na rysunkach na ostatniej stronie i włożyć cały zespół do zmywarki, umieszczając go w swoim miejscu i przyciskając w dół.

OSTRZEŻENIE: Podczas czyszczenia filtrów należy uważać, aby nie uderzać w nie. W przeciwnym wypadku, filtry mogą wykrzywić się i skuteczność działania zmywarki może ulec osłabieniu.

Konserwacja zmywarki

Panel sterowania można czyścić za pomocą zwilżonej szmatki.

Po czyszczeniu należy go dokładnie wysuszyć.

Na zewnątrz można używać preparatów woskowych.

Nigdy nie należy używać ostrych przedmiotów, myjek ani agresywnych środków czyszczących na jakiejkolwiek części zmywarki.

Czyszczenie drzwiczek

Do oczyszczenia krawędzi wokół drzwi należy używać tylko miękkiej, ciepłej i wilgotnej ściereczki.

Aby zapobiec przenikaniu wody do zamka drzwi i elementów elektrycznych, nie używać do czyszczenia żadnego rodzaju spryskiwaczy.

OSTRZEŻENIE: Nigdy nie używać środków czyszczących w sprayu do czyszczenia paneli drzwi, ponieważ może to spowodować uszkodzenie zamka drzwi i elementów elektrycznych. Nie powinno się stosować środków ściernych i niektórych ręczników papierowych ze względu na ryzyko zarysowania lub pozostawienia śladów na powierzchni ze stali nierdzewnej.

Zabezpieczenie przed mrozem

Prosimy zabezpieczyć zmywarkę przed działaniem mrozu w zimie. Po każdym cyklu zmywania należy:

1. Odciąć zasilanie elektryczne do zmywarki.
2. Wyłączyć dopływ wody i odłączyć przewód doprowadzający wodę od zaworu.
3. Odprowadzić wodę z rury doprowadzającej wodę i zaworu. (Użyć garnka do zebrania wody)
4. Podłączyć przewód doprowadzający wodę do zaworu wody.
5. Usunąć filtr w dolnej części komory wewnętrznej i za pomocą gąbki wchłonąć wodę ściekową.

UWAGA: Jeśli zmywarka nie może pracować ze względu na lód, prosimy o kontakt z serwisem technicznym.

Czyszczenie ramion spryskujących

Konieczne jest regularne czyszczenie ramion natryskowych w celu usuwania twardych chemicznych osadów zatykających dysze ramienia natryskowego i łożyska.

Aby wyjąć dolne ramię natryskowe, wyciągnąć ramię natryskowe w górę.

Aby usunąć górne ramię natryskowe, przytrzymać nakrętkę, obrócić w prawo ramię i wyjąć je.

Umyć ramiona w ciepłej wodzie z mydłem i wyczyścić dysze miękką szczotką. Włożyć je na miejsce po dokładnym opłukaniu.

Po każdym zmywaniu zakręcać dopływ wody do urządzenia i zostawić lekko uchylone drzwi tak, aby wilgoć i zapachy nie były uwięzione wewnątrz.

Wyjmowanie wtyczki

Przed przystąpieniem do czyszczenia lub konserwacji należy zawsze wyjąć wtyczkę z gniazdka.

Niedozwolone czyszczenie rozpuszczalnikami i ściernymi środkami myjącymi

Do czyszczenia obudowy i gumowych elementów zmywarki nie należy używać rozpuszczalników ani ściernych środków czyszczących.

Należy używać tylko szmatki nasączonej ciepłą wodą z mydłem. Aby usunąć plamy i zabrudzenia z powierzchni wnętrza, należy użyć szmatki zwilżonej wodą z odrobiną octu lub środka czyszczącego przeznaczonego specjalnie do zmywarek.

Przestój przez dłuższy czas

Zaleca się uruchomienie jednego cyklu zmywania z pustą zmywarką, a następnie wyjęcie wtyczki z gniazdka, wyłączenie dopływu wody i pozostawienie drzwiczek zmywarki lekko niedomkniętych. Dzięki temu uszczelki drzwiowe będą dłużej służyć, a wewnątrz urządzenia nie będą powstawały nieprzyjemne zapachy.

Przenoszenie urządzenia

Jeżeli urządzenie musi zostać przeniesione, należy utrzymać je w pozycji pionowej. Jeśli jest to absolutnie konieczne, może być ułożone na tylnej ściance.

Uszczelki

Jednym z czynników, które wywołują nieprzyjemny zapach wydobywający się ze zmywarki, są resztki jedzenia uwięzione w uszczelkach.

Okresowe czyszczenie wilgotną gąbką będzie temu zapobiegać.

8. INSTRUKCJE DOTYCZĄCE INSTALACJI

OSTRZEŻENIE: Ryzyko porażenia prądem elektrycznym!

Przed instalowaniem zmywarki, odłączyć ją od zasilania.

Niedostosowanie się do tego może prowadzić do śmierci lub porażenia prądem.

Uwaga:

Instalacja węży i podłączenie do zasilania powinny być przeprowadzone przez osoby uprawnione.

Przygotowanie do instalacji

Zmywarka powinna być ustawiona w odległości od mediów uwzględniającej podłączenie za pomocą węży pobierających i odprowadzających wodę oraz kabla. Węże mogą być podłączone z jednej lub z drugiej strony zmywarki.

Uwaga: prosimy sprawdzić, czy dołączono odpowiednie akcesoria potrzebne do instalacji (np. hak, śruby, itp.)

Prosimy uważnie zapoznać się ze wskazówkami dotyczącymi instalacji

Prosimy zapoznać się z ilustracjami dotyczącymi wymiarów zmywarki i miejsca, w jakim należy ją zainstalować.

1. Wybrać miejsce w pobliżu zlewozmywaka, aby ułatwić instalację węży doprowadzających i odprowadzających wodę (Ilustracja 1).
2. Jeśli zmywarka jest instalowana w szafce, należy zostawić miejsce (Ilustracja 2) na otwarcie drzwiczek.

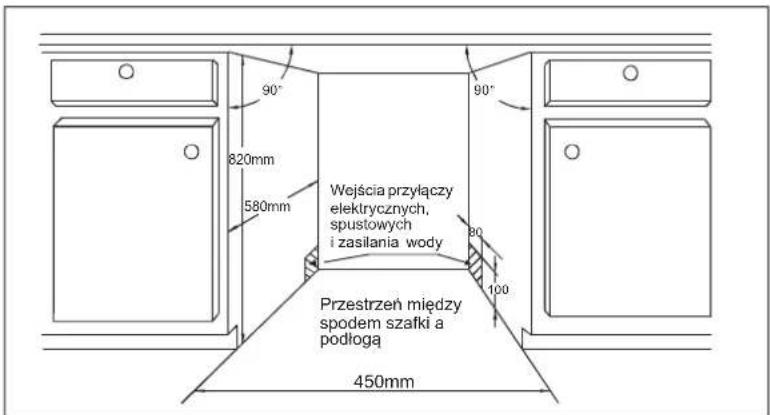

Ilustracja 1

Wymiary szafki

Pozostawić 5 mm pomiędzy górną krawędzią zmywarki i szafki a drzwiczkami zewnętrznymi w jednej płaszczyźnie z szafkami

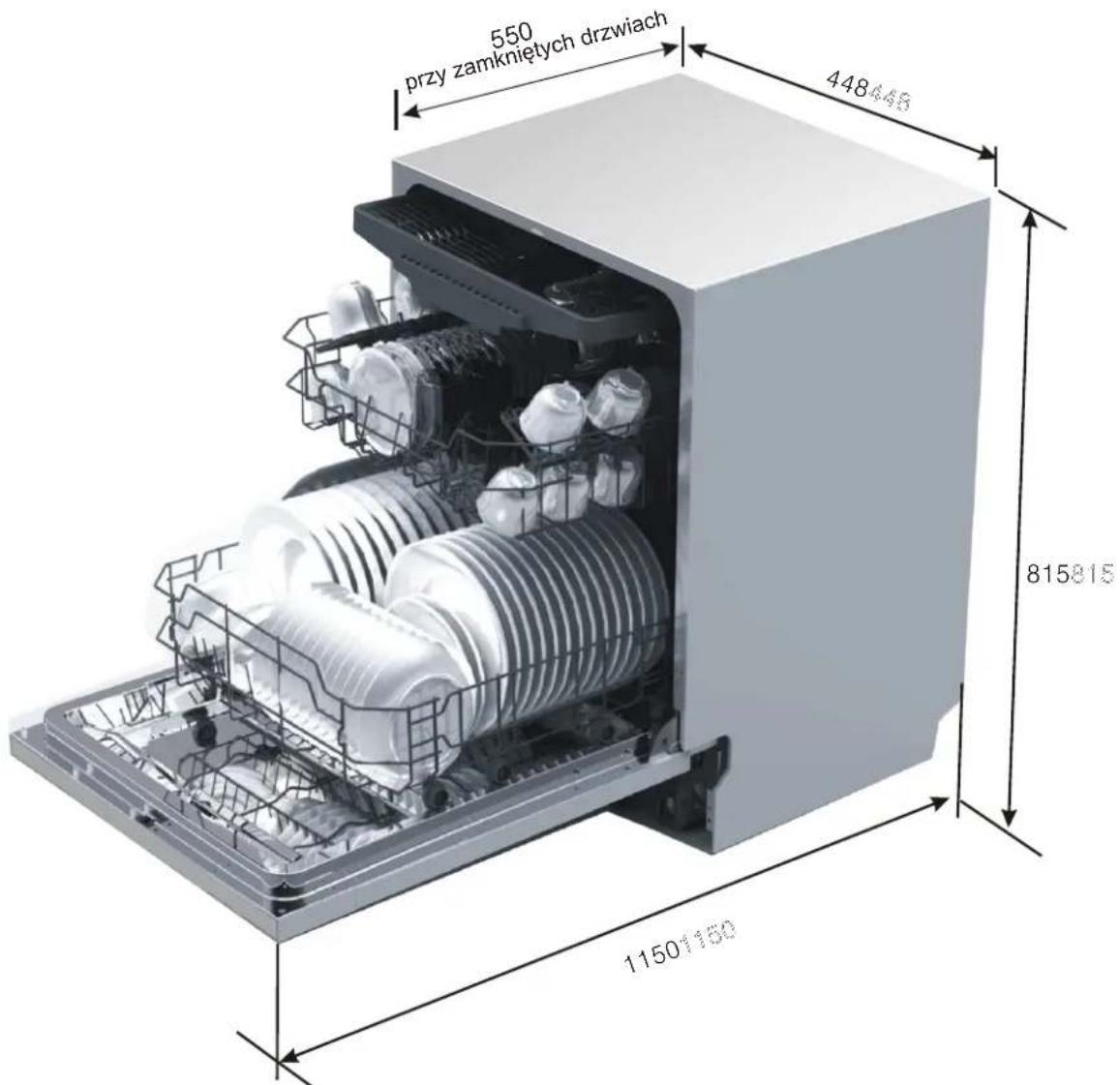

Ilustracja 2

Minimalna przestrzeń po otwarciu drzwiczek

Wymiary frontu meblowego i jego instalacja

1. Front meblowy należy przyciąć do podanych poniżej wymiarów (Ilustracja 3).

Ilustracja 3

Front meblowy należy przyciąć do podanych wymiarów (w mm).

1. Zainstalować uchwyt na drewnianym froncie meblowym i włożyć uchwyt do szpary w zewnętrznych drzwiczkach zmywarki (Ilustracja 4a). Po ustawieniu frontu, zamocować panel na zewnętrznych drzwiach za pomocą śrub i bolców (Ilustracja 4b).

Ilustracja 4a

Instalacja frontu meblowego.

Instalacja drewnianego frontu meblowego.

1. Wyjąć cztery krótkie śruby.
2. Wymienić na cztery długie.

Wyjąć cztery krótkie śruby i zamienić na cztery długie.

Regulacja napięcia sprężyny drzwi

Sprężyny w drzwiach ustawione są fabrycznie, zapewniając ich właściwe napięcie. Gdy zostaje zainstalowany front meblowy, napięcie sprężyn należy wyregulować. Obracając śrubą regulacyjną, można napinać i zwalniać sprężynę (ilustracja 5).

Napięcie sprężyny drzwi jest prawidłowe, gdy drzwiczki pozostają w pozycji poziomej przy pełnym ich otwarciu, a zamykają się lekko uniesieniem palca.

Ilustracja 5

Regulacja napięcia sprężyny drzwi.

Podłączenie węża spustowego

Włóż wąż spustowy do rury odpływowej o minimalnej średnicy 40 mm, albo zlewu, upewniając się, że nie jest zagięty lub zaciśnięty. Górna część węża musi być na wysokości poniżej 1000 mm.

WĄŻ NALEŻY POWIESIĆ W SPOSÓB POKAZANY NA ILUSTRACJI A LUB B

Etapy instalacji zmywarki

1 Instalować front meblowy za pomocą dołączonych uchwytów. Położenie uchwytów pokazano na rysunku wzorcowym. 2 Wyregulować naprężenie sprężyn drzwi za pomocą klucza imbusowego, obracając nim zgodnie z ruchem wskazówek zegara, aby dokręcić lewą i prawą sprężynę drzwi. Nieprzestrzeganie tego zalecenia może spowodować uszkodzenie zmywarki (Ilustracja 2). 3 Podłączyć wąż doprowadzający do źródła zimnej wody. 4 Podłączyć wąż spustowy. Patrz schemat (Ilustracja 6). 5 Podłączyć przewód zasilający. 6 Pod powierzchnią blatu szafki zamontować barierę dyfuzyjną. Należy upewnić się, że przylega równo do krawędzi powierzchni roboczej. 7 Umieść zmywarkę na miejscu (Ilustracja 4). 8 Wypoziomować zmywarkę. Tylną stopką można regulować od przodu zmywarki, obracając śrubą Allena w środku podstawy zmywarki kluczem imbusowym (Ilustracja 5a). Wyregulować przednie nogi za pomocą śrubokręta płaskiego i kręcić przednią stopką, aż zmywarka zostanie wypoziomowana (Ilustracja 5b). 9 Zmywarka musi stać stabilnie. Istnieją dwa sposoby, aby to zrobić: A. Normalna powierzchnia robocza: Włożyć zaczep montażowy do szczeliny w płaszczyźnie bocznej i zamocować go do blatu roboczego za pomocą wkrętów do drewna (Ilustracja 6). B. Blat roboczy z marmuru lub granitu: Przymocuj bok za pomocą śruby (Ilustracja 7).

Aby kosze na naczynia spełniały swoją rolę, a zmywarka pracowała efektywnie, urządzenie musi być wypoziomowane.

1 Umieścić poziomicę na drzwiczkach i szynach wewnątrz korpusu, jak pokazano na ilustracji, aby sprawdzić, czy zmywarka jest wypoziomowana. 2 Poziomować zmywarkę poprzez indywidualną regulację trzech nóg. 3 Podczas poziomowania zmywarki należy uważać, aby nie przewróciła się.

Ilustracja 8 Ilustracja regulacji stopek

Uwaga: Maksymalny zakres regulacji stopki wynosi 50 mm.

Podłączenie do zasilania

OSTRZEŻENIE:

Dla własnego bezpieczeństwa:

Nie należy używać z urządzeniem przedłużaczy ani rozgałęziaczy.

Pod żadnym pozorem nie odcinać ani nie usuwać uziemienia.

Podłączać za pomocą kabla.

Wymagania dotyczące instalacji elektrycznej

Upewnić się, czy

urządzenie podłączono do działającej instalacji uziemiającej

Podłączenie do zasilania

Upewnić się, czy napięcie i częstotliwość prądu odpowiada podanym na tabliczce znamionowej. Wkładać wtyczkę wyłącznie do gniazdka elektrycznego, które ma prawidłowo zainstalowane uziemienie. Jeśli gniazdko elektryczne, do którego ma być podłączone urządzenie nie pasuje do wtyczki, należy wymienić gniazdko, zamiast używać adapterów lub podobnych urządzeń, gdyż mogą one spowodować przegrzanie i oparzenia.

Jak podłączyć wąż doprowadzający wodę z funkcją zabezpieczenia

Urządzenie musi być podłączone do sieci wodociągowej za pomocą nowych węży. Nie należy używać starych węży.

Ciśnienie wody powinno mieścić się w zakresie od 0,04 do 1 MPa. Jeśli ciśnienie jest niższe od minimalnie wymaganego, należy skontaktować się z serwisem.

1. Wyciągnąć węże z funkcją zabezpieczenia przed zalaniem z przedziału w tyle zmywarki.
2. Dokręcić gwinty węża do kranu z gwintem 3/4 cala.
3. Przed uruchomieniem zmywarki, w pełni odkręcić wodę.

WĄŻ DOPROWADZAJĄCY WODĘ Z FUNKCJĄ ZABEZPIECZENIA

Wąż zabezpieczający przed rozlaniem wody posiada podwójne ścianki. System węża gwarantuje zablokowanie przepływu wody w przypadku pęknięcia węża i wypełnienia wodą przestrzeni powietrznej pomiędzy zasadniczym a karbowanym wężem.

Wąż, który jest podłączony do prysznica zlewowego może rozerwać się, jeśli zostanie zainstalowany na tej samej linii co zmywarka. W takim przypadku zaleca się odłączenie węża i zatkanie otworu.

Odłączanie węża doprowadzającego wodę z funkcją zabezpieczenia

1. Zakręcić wodę.

2. Zmniejszyć ciśnienie wody przyciskiem zwalniającym. Ochroni to pomieszczenie przed opryskaniem.

3. Odkręcić wąż od kranu.

PODŁĄCZENIE DO ZIMNEJ WODY

Podłączyć wąż zasilający do nagwintowanej złączki 3/4 cala i upewnić się, że są mocno dokręcone.

Gdy rury są nowe lub nie były używane przez dłuższy okres czasu, pozwolić wodzie spłynąć aż stanie się przezroczysta i czysta. W przeciwnym razie wlot może zostać zablokowany, a urządzenie zniszczone.

Ustawianie urządzenia

Ustawić urządzenie w wybranym miejscu. Jego tył powinien opierać się o ścianę, a boki o sąsiednie szafki lub ściany. Zmywarka jest wyposażona w wąż zasilający i spustowy, które mogą być umieszczone zarówno z prawej, jak i z lewej strony, aby ułatwić prawidłowe ustawienie.

Odprowadzenie wody

Jeśli górna krawędź zlewozmywaka leży na wysokości powyżej 100 cm od podłogi, nadmiar wody w wężach nie może być odprowadzany bezpośrednio do zlewu. Konieczne będzie odprowadzanie nadmiaru wody z węży do miski lub odpowiedniego pojemnika, który znajduje się na zewnątrz i jest niższy od zlewu.

Odpływ wody

Podłączyć wąż spustowy. Wąż spustowy musi być bardzo dobrze zamontowany, aby uniknąć wycieku wody. Upewnić się, że wąż nie jest zagięty lub przygnieciony.

Przedłużenie węża

Jeśli potrzebne jest przedłużenie węża spustowego, należy użyć podobnego węża spustowego.

Nie może być dłuższy niż 4 metry; w przeciwnym wypadku odpływ wody ze zmywarki może być osłabiony.

Podłączenie syfonu

Umieścić wąż odpływowy w rurze o przekroju co najmniej 40 mm lub w zlewie, i zwrócić uwagę, aby nie był skręcony lub przygnieciony. Góra węża musi znajdować się na wysokości poniżej 1000 mm.

Uruchamianie zmywarki

Przed uruchomieniem zmywarki należy sprawdzić, czy: 1. Zmywarka jest wypoziomowana i właściwie zainstalowana. 2. Zawór wlotowy jest otwarty. 3. Czy węże są mocno dokręcone i nie przeciekają. 4. Przewód jest stabilnie podłączony do gniazdka. 5. Zasilanie jest włączone. 6. Węże wlotowe i spustowe nie są zasupłane. 7. Wszystkie materiały opakowaniowe oraz ulotki powinny być wyjęte ze zmywarki.

UWAGA! Zachować niniejszą instrukcję obsługi na przyszłość.

Zawartość niniejszej instrukcji obsługi może okazać się bardzo pomocna dla użytkownika.

9. ROZWIĄZYWANIE PROBLEMÓW

Przed skontaktowaniem się z serwisem technicznym

Zapoznaj się z tabelami na następnych stronach. Może dzięki nim uda się Państwu nie wzywać serwisu

	Problem	Możliwe przyczyny	Rozwiązanie
	Nie można uruchomić zmywarki	Przepalony bezpiecznik lub obwód przerwany przez bezpiecznik	Wymienić bezpiecznik lub zresetować bezpiecznik obwodu. Odlączyć inne urządzenia podłączone do tego samego obwodu co zmywarka.
		Brak zasilania	Upewnić się, że zmywarka jest włączona, a drzwiczki zamknięte.Upewnić się, że wtyczka jest dobrze włóżona do gniazdka w ścianie.
		Zbyt niskie ciśnienie wody	Sprawdzić poprawność podłączenia wody i czy odkręcony jest zawó r.
		Drzwiczki zmywarki są niedomknięte.	Upewnić się, czy drzwiczki zostały domknięte.
	Woda nie jest wypompowywana ze zmywarki	Zagięcie węża odpływu.	Sprawdzić wąż.
		Zatkany filtr.	Sprawdzić filtr zgrubny (patrz sekcja „Czyszczenie filtra”)
		Zatkany zlew.	Sprawdzić, czy woda zlewozmywaka swobodnie odpływa. Jeśli nie, zamiast serwisanta do zmywarki należy wezwać hydraulika.
Problemy natury ogólnej	Mydliny we wnętrzu	Niewłaściwy detergent	Chcąc uniknąć mydlin, należy stosować wyłącznie specjalny detergent do zmywarek.Jeśli się pojawią, otworzyć zmywarkę i pozwolić mydlinom odparować.Dodać do komory 1 litr zimnej wody. Domknąć i zatrazasnąć zmywarkę do naczyń, a następnie wybrać dowolny cykl. Zmywarka w pierwszej kolejności odprowadzi wodę. Po opróżnieniu otworzyć drzwi i sprawdzić, czy jest mydliny zniknęły. Powtórzyć w razie potrzeby.
		Rozlany środek nabłyszczający	Zawsze niezwlocznie wycierać rozlany środek nabłyszczający
	Plamy we wnętrzu zmywarki	Użyto detergentu z barwnikiem	Używać detergentu bez środka barwiącego.
	Biały osad na powierzchni wewnętrznej	Twarda woda	Do czyszczenia wnętrza użyć wilgotnej gąbki nasączonej detergentem. Używać gumowych rękawic. Nie stosować innych środków poza przeznaczonymi do zmywarek, ze względu na tworzenie się piany i mydlin.
	Na sztućcach pojawia się rdza	Rdzewiejące sztućce nie nadają się do mycia w zmywarce
		Po dodaniu soli, nie uruchomiono zmywarki. Resztki soli dostaly się zmywania	Po dodaniu soli, zawsze uruchom szybki program bez naczyń stołowych w zmywarce i bez wybierania funkcji TURBO (jeśli zmywarka ją posiada).
		Obluzowana klapka od zbiornika na środek zmiękczający wodę.	Sprawdzić czy mocowanie klapki nie jest uszkodzone.
Hałas	Stukot wydobywający się z wnętrza zmywarki	Ramię spryskujące uderza o przedmiot znajdujący się w koszu.	Przerwać program, zmienić ustawienie przedmiotów, które zakłócają pracę ramienia spryskującego.
	Grzechotanie wydobywające się z wnętrza zmywarki	Naczynia stołowe niestabilnie umieszczone wewnątrz zmywarki	Przerwać program i zmienić ustawienie naczyń.
	Odgłos stukania wydobywający się z rur	Może być spowodowany przez instalację w danym pomieszczeniu lub przekró j rur.	Nie ma to wpływu na działanie zmywarki. W razie wątpliwości należy skontaktować się z hydraulikiem.
Niezadowalające rezultaty zmywania	Naczynia nie są czyste	Naczynia nie zostały prawidłowo ułożone.	Patrz: sekcja „Załadunek koszy zmywarki”.
		Program nie był wystarczająco intensywny.	Wybrać bardziej intensywny program. Patrz: tabela „Cykle zmywania”
		Nie rozpuściła się wystarczająca ilość detergentu.	Użyć większej ilości detergentu lub go zmienić,
		Przedmioty w środku blokują działanie ramion spryskujących.	Zmienić ustawienie w zmywarce, tak aby ramiona spryskujące mogły się swobodnie obracać.
		Filtry w podstawie zmywarki są brudne lub żle umieszczone. Może to spowodować blokowanie się ramion spryskujących.	Wyczyścić i/lub prawidłowo zamontować filtry. Wyczyścić otwory spryskujące w ramionach. Patrz: sekcja „Czyszczenie ramion spryskujących”.
	Smugi na szklanych naczyniach	Kombinacje zbyt miękkiej wody ze zbyt dużą ilością detergentu.	Stosować mniej detergentu, jeśli woda jest miękka i do zmywania szkła wybierać krótkie programy.
	Czarne lub szare ślady na naczyniach	O naczynia ocierały się przedmioty z aluminium.	Użyć łagodnego środka ściernego do usunięcia tych śladów.
	W pojemnikach dozownika pozostał detergent	Naczynia zablokowały dozownik	Ustawić naczynia w prawidłowy sposób.
Niezadowalające rezultaty suszenia	Naczynia nie wysychają	Nieprawidłowy załadunek.	Załadować zmywarkę zgodnie ze wskazówkami.
		Zbyt mało środka nabłyszczającego	Zwiększyć ilość środka nabłyszczającego/dolać środek nabłyszczający do dozownika
		Naczynia zbyt wcześniej wyjęte	Nie należy opróżniać zmywarki tuż po zakończeniu zmywania. Należy lekko uchylić drzwi, aby para mogła wydostać się na zewnątrz. Opróżniać zmywarkę najwcześniej wtedy, gdy naczynia są już tylko lekko ciepłe w dotyku. Najpierw opróżniać dolny kosz. Zapobiega to spadaniu kropli z gó rnego kosza.
		Żle dobrany program	Podczas działania krótkich programów temperatura zmywania jest niższa. W związku z tym, ich działanie myjące jest słabsze. Wybrać dłużej działający program.
		Użyto sztućców z powłoką słabej jakości	Z tego typu przedmiotami utrudniony jest odpływ wody. Tego typu sztućce i naczynia nie nadają się do zmywania w zmywarce.

Kody błędów

Gdy wystąpią jakieś nieprawidłowości, zmywarka wyświetli kody błędów, aby ostrzec użytkownika:

Kody	Znaczenie	Możliwe przyczyny
E1	Zbyt długie pobieranie wody	Zakręcony zawór, ograniczony pobór lub zbyt niskie ciśnienie wody.
E4	Wyciek	Jeden z elementó w zmywarki przecieka.
E8	Awaria kierunku zaworu rozdzielającego	Obwód jest otwarty lub zawór rozdzielający jest zepsuty.
E9	Przytrzymać przycisk przez ponad 30 sekund	Woda przecieka na podstawę.

OSTRZEŻENIE!

■ W przypadku wycieku, przed wezwaniem serwisu technicznego wyłączyć główny dopływ wody. Jeśli woda zebrała się w podstawie z powodu przepełnienia lub małego przecieku, przed ponownym uruchomieniem zmywarki wodę należy usunąć.

Informacje techniczne

Wysokość:	815 mm
Szerokość:	448 mm
Głębokość:	550 mm (przy zamkniętych drzwiach)
Zasilanie:	Patrz: tabliczka znamionowa
Pojemność:	11 kompletó w
