Typ produktu	Czujnik temperatury i wilgotności z wyświetlaczem LCD
Model	FS2HT-LCD
Marka	Ferguson
Zasilanie	DC 3V (1 bateria CR2450)
Komunikacja	Zigbee 3.0
Zasięg komunikacji	≤ 100 m (w otwartej przestrzeni)
Zakres pomiaru temperatury	-10°C do +55°C
Zakres pomiaru wilgotności	0% – 95% RH (bez kondensacji)
Wyświetlacz	LCD
Wymiary	60 x 60 x 14 mm
Waga	Około 50 g
Montaż	Naścienny (uchwyt w zestawie) lub na biurku (stopka w zestawie)
Kompatybilność	Ferguson Smart Hub (sprzedawany osobno)
Wskaźnik sieci	Tak (miga podczas parowania, świeci po połączeniu)
Wskaźnik baterii	Tak (4 poziomy: 25%, 50%, 75%, 100% oraz niski poziom)
Wymiana baterii	Otwórz dolną pokrywę śrubokrętem, wymień baterię CR2450
Klasa ochrony	Do użytku wewnętrznego
Zawartość zestawu	Czujnik, uchwyt ścienny, stopka biurkowa, bateria, instrukcja

Często zadawane pytania - FS2HT-LCD Ferguson

Jak sparować czujnik FS2HT-LCD z centralą Smart Hub?

Otwórz aplikację Ferguson Home, przejdź do ustawień centrali, naciśnij '+', wybierz 'dodaj nowy sensor', następnie 'inne czujniki' i 'rozpocznij parowanie'. Przytrzymaj przycisk parowania na czujniku przez 5 sekund (użyj szpilki). Ikona sieci zacznie szybko migać. Po połączeniu centrala potwierdzi sygnałem dźwiękowym.

Jak wymienić baterię w czujniku?

Obróć pokrętło na dolnej stronie czujnika śrubokrętem z pozycji '' do ''. Otwórz dolną pokrywę. Wyjmij starą baterię i włóż nową baterię CR2450 zgodnie z oznaczeniami +/–. Zamknij pokrywę i obróć pokrętło z powrotem do pozycji zablokowanej.

Czy czujnik można montować na ścianie?

Tak, w zestawie znajduje się uchwyt do montażu naściennego. Włóż uchwyt w dolną część pokrywy, odklej folię ochronną i przyklej w wybranym miejscu na gładkiej, suchej powierzchni.

Jaki jest zasięg komunikacji Zigbee?

Zasięg w otwartej przestrzeni wynosi do 100 m. W budynkach zasięg może być mniejszy z powodu ścian i innych przeszkód.

Co oznaczają ikony na wyświetlaczu?

Ikona sieci (antena) – miga podczas parowania, świeci po połączeniu. Ikona baterii pokazuje poziom naładowania (25%, 50%, 75%, 100%) oraz stan niski. Dodatkowo wyświetlany jest symbol warunków środowiska: uśmiechnięta buźka oznacza warunki korzystne, smutna – niekorzystne.

Czy czujnik działa z aplikacją Ferguson Home?

Tak, czujnik współpracuje z aplikacją Ferguson Home za pośrednictwem centrali Smart Hub (sprzedawanej osobno). Dane z czujnika są wyświetlane w aplikacji.

Jak wyczyścić czujnik?

Czujnik należy czyścić suchą, miękką szmatką. Nie używać wody ani środków chemicznych. Unikać kontaktu z wilgocią.

Co zrobić, jeśli parowanie się nie powiedzie?

Upewnij się, że centrala jest w trybie parowania i znajduje się w zasięgu. Jeśli czujnik nie połączy się w ciągu 60 sekund, proces zostanie zatrzymany. Spróbuj ponownie, przytrzymując przycisk parowania przez 5 sekund.

Jaka bateria jest używana i gdzie ją kupić?

Czujnik używa baterii CR2450 (3V). Baterię można kupić w sklepach elektronicznych lub marketach.

Jak utylizować zużytą baterię?

Zużytej baterii nie należy wyrzucać do zwykłych odpadów domowych. Należy oddać ją do punktu zbiórki baterii zgodnie z lokalnymi przepisami.

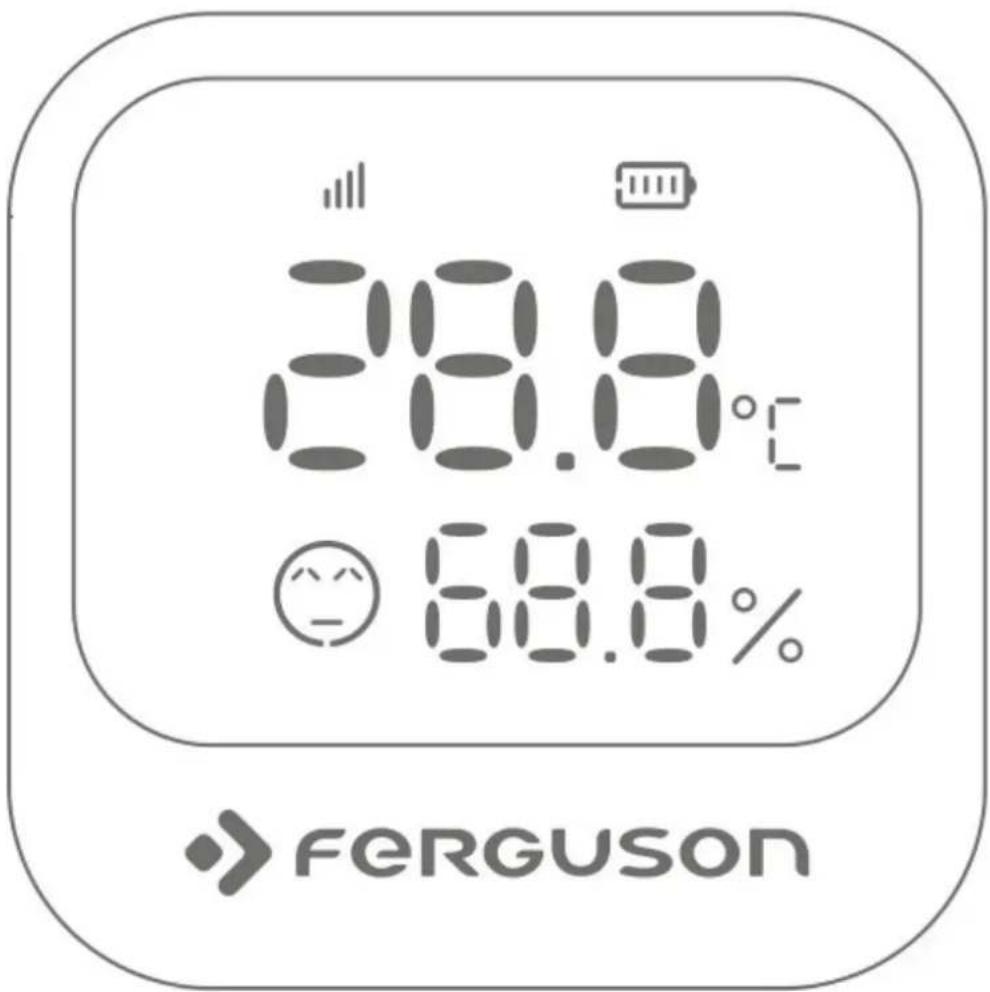

INSTRUKCJA OBSŁUGI FS2HT-LCD Ferguson

Czujnik temperatury i wilgotności

FS2HT-LCD

Prosimy o zapoznanie się z instrukcją obsługi przed uruchomieniem urządzenia.

Informacje o produkcie

Ten inteligentny czujnik wykorzystuje bardzo precyzyjny detektor do określania aktualnego poziomu temperatury i wilgotności w czasie rzeczywistym. Dzięki wyświetlaczowi LCD użytkownik ma natychmiastowy podgląd warunków panujących w pomieszczeniu. Czujnik jest wyposażony w komunikację bezprzewodową za pomocą protokołu Zigbee, który charakteryzuje się bardzo niskim zużyciem energii. Dane przesyłane za pomocą centrali Smart Hub (centrala oferowana osobno) mogą być odczytywane w aplikacji mobilnej. Ten produkt nadaje się do monitorowania środowiska w budynku mieszkalnym, budynku biurowym, sali komputerowej, centrum handlowym, hotelu, budynku dydaktycznym, banku, bibliotece, magazynie itp. Czujnik jest przeznaczony do wykorzystania we wnętrzach.

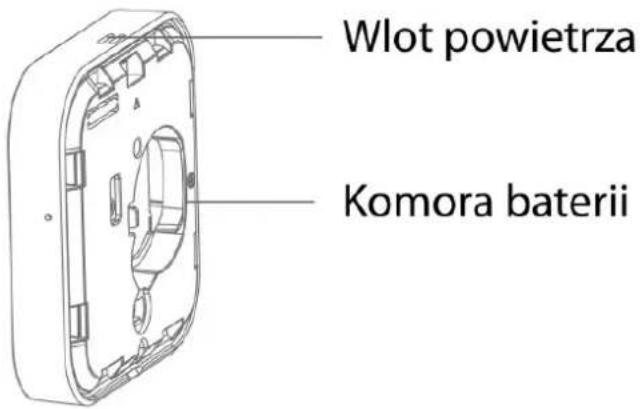

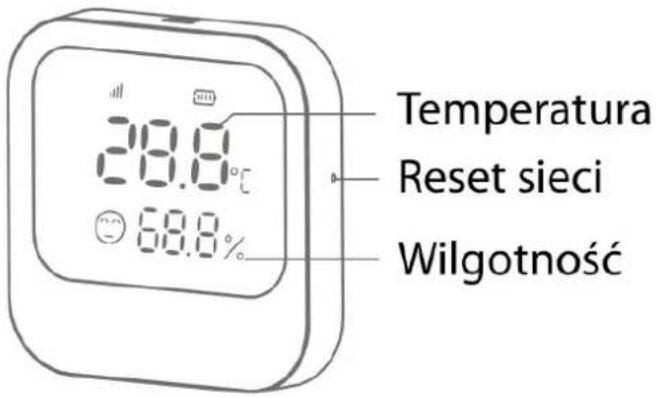

Budowa czujnika

Uchwyt do montażu na ścianie

Stopka do ustawienia na biurku/innej powierzchni

Specyfikacja

1. Napięcie zasilające : DC3V (1 bateria CR2450)
2. Komunikacja: Zigbee 3.0
3. Zasięg komunikacji: ≤ 100m (w otwartej przestrzeni)
4. Zakres temperatury: -10^ +55^
5. Zakres wilgotnosci: ≤ 95%RH (bez kondensacji)
6. Wymiary: 60x60x14mm

Wymiana baterii

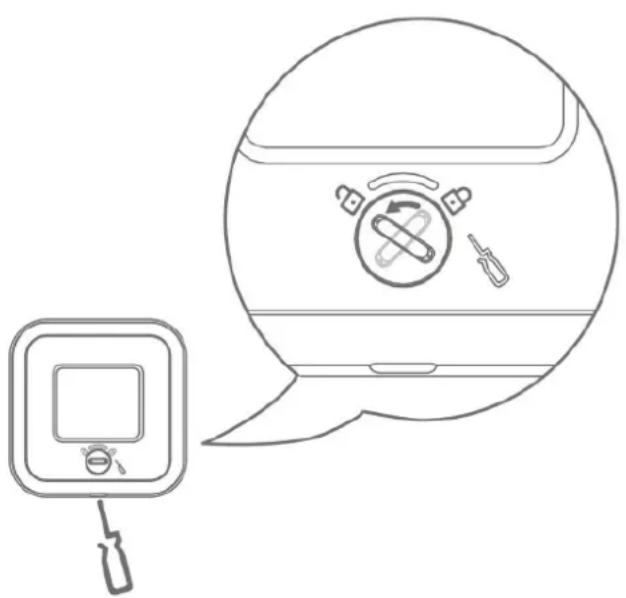

1. Obróć pokrętło za pomocą śrubokręta z pozycji „ 🔒 ” do pozycji „ 🔒 ”.

2. Otwórz dolną pokrywę śrubokrętem.

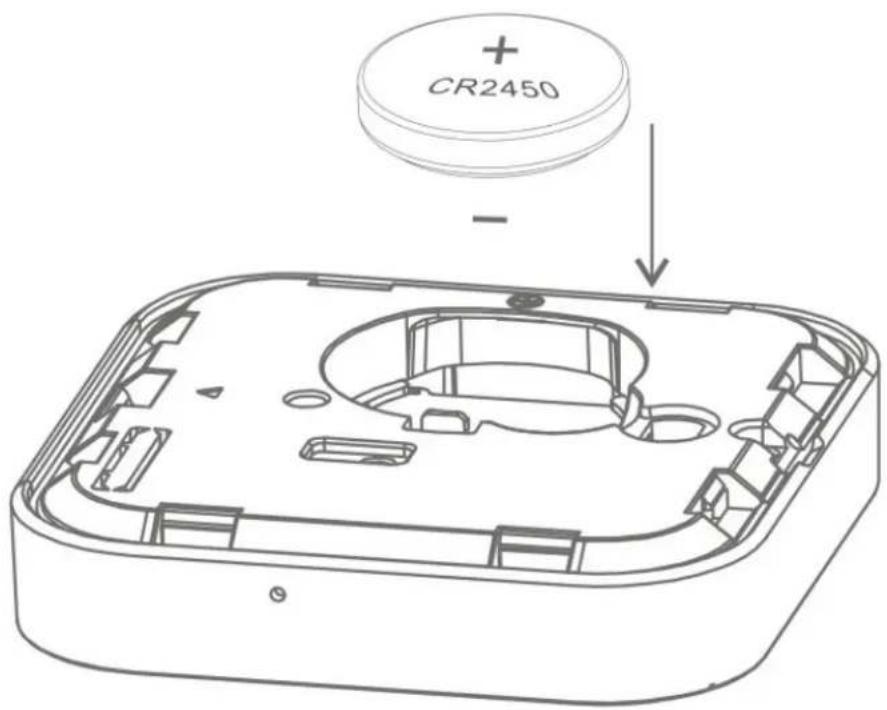

1. Umieść nową baterię zgodnie z oznaczeniami (+)(-) w komorze baterii. Zużytą baterię należy zutylizować we właściwy sposób w celu ochrony środowiska.

2. Umieść dolną pokrywę z powrotem na urządzeniu i obróć pokrętło za pomocą śrubokręta.

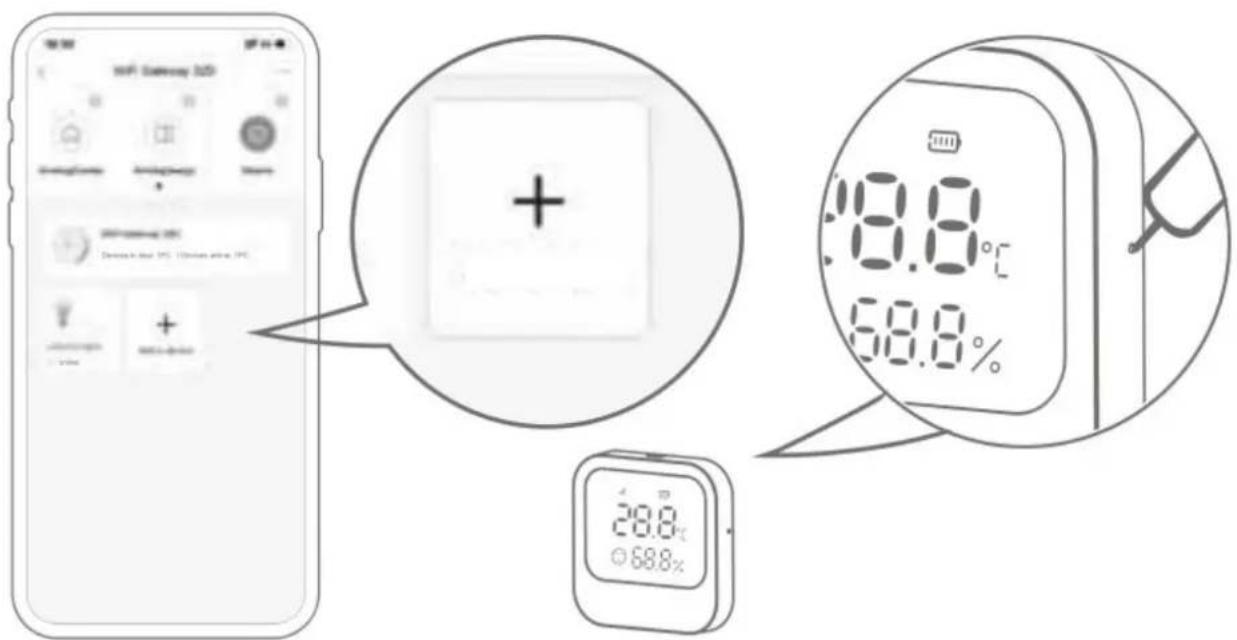

Parowanie urządzenia

Otwórz aplikację i wejdź w ustawienia centrali Smart Hub. Naciśnij „+” by dodać czujnik temperatury i wilgotności. Postępuj dalej zgodnie z instrukcjami w aplikacji.

1. Otwórz aplikację i wejdź do bramki, naciskając przycisk koła zębatego, następnie dotknij „dodaj nowy sensor” na zakładce „sensory” aby dodać czujnik temperatury i wilgotności.

2. Wybierz „inne czujniki”, a następnie „rozpocznij parowanie”.

3. Zgodnie z instrukcją aplikacji, naciśnij i przytrzymaj przycisk parowania za pomocą szpilki przez 5 sekund. Urządzenie przejdzie w stan łączenia z siecią, a ikona sieci zacznie szybko migać (5 razy na sekundę). Po połączeniu z siecią ikona sieci będzie świecić na stale, a centralka potwierdzi to sygnałem dźwiękowym.

Proces połączania zostanie zatrzymany, jeśli nie uda się połączyć z siecią w ciągu 60 sekund. Ikona sieci zgaśnie, a aplikacja wyświetli błąd.

Aplikacja Ferguson Home

Ikona sieci	Status
	1. Miga podczas procesu parowania.2. Pozostaje włączona, jeśli urządzenie poprawnie sparowano.3. Miga powoli 6 razy przez około 3 sekundy (dwa razy/sekundę), jeśli parowanie nie powiodło się.

2. Ikona zasilania bateryjnego

25%

50%

75%

Full

Low

3. Graficzne oznaczenie warunków środowiska

Warunki niekorzystne

Warunki korzystne

Montaž

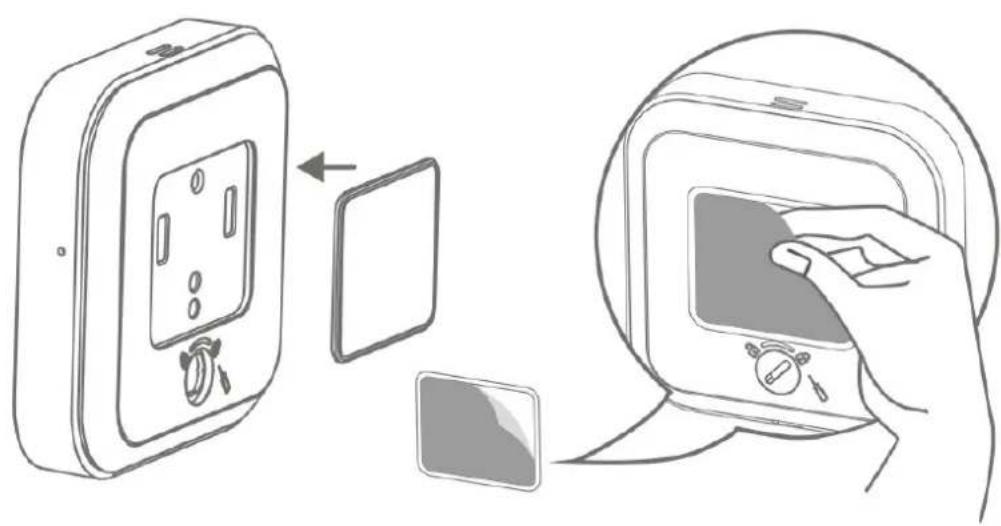

Montaż naścienny

1. Włóż uchwyt do montażu na ścianie w dolną część pokrywy urządzenia.

2. Oderwij folię samoprzylepną, przyklej urządzenie w wymaganej pozycji.

Podczas montażu za pomocą taśmy dwustronnej należy zwrócić uwagę na:

1. Upewnij się, że powierzchnia instalacji jest gładka, płaska, stabilna, sucha i czysta.

2. Po instalacji regularnie sprawdzaj, czy produkt jest mocno przymocowany do powierzchni instalacji.

Stopka na biurko/inną powierzchnię

1. Włóż stopkę do umieszczenia na biurku w dolną pokrywę urządzenia.
2. Umieść urządzenie na płaskiej i wolnej od kurzu powierzchni.

1. Firma Ferguson Sp. z o.o. nie bierze odpowiedzialności za szkody powstałe na skutek niewłaściwego używania systemu Ferguson Smart Home.
2. Dołączone do urządzeń baterie nie są ich integralną częścią, nie podlegają reklamacji a producent nie bierze odpowiedzialności za ich nieprawidłowe działanie.
3. Deklarowany zasięg działania sieci ZigBee jest oparty na badaniach laboratoryjnych i dotyczy otwartych przestrzeni, należy pamiętać, że materiały wykorzystywane do budowy domów i mieszkań, grubość ścian i warunki pola

elektromagnetycznego mogą mieć wpływ na znaczne ograniczenie zasięgu sieci.

Produkt zawiera baterie opisane w treści dyrektywy 2006/66/WE, których nie można zutylizować z pozostałymi odpadami domowymi. Należy zapoznać się z lokalnymi przepisami dotyczącymi utylizacji baterii, ponieważ ich prawidłowa utylizacja pomaga zapobiegać zanieczyszczeniu środowiska naturalnego oraz utracie zdrowia.

Uproszczona deklaracja zgodności

Importer:

Ferguson Sp. z o.o., ul. Dworska 161-619 Poznań

Nazwa: Ferguson FS2HT-LCD

Typ urządzenia: Czujnik wilgotności i temperatury z wyświetlaczem LCD

W/w produkt jest zgodny z dyrektywą Parlamentu Europejskiego i Rady 2014/53/UE z dnia 16 kwietnia 2014 r. w sprawie harmonizacji ustawodawstw państw członkowskich dotyczących udostępniania na rynku urządzeń radiowych i uchylającą dyrektywę 1999/5/WE.

Pełna Deklaracja Zgodności do pobrania na stronie: https://ferguson-digital.eu/deklaracje-zgodnosci/
