INSTRUKCJA OBSŁUGI BELKA LED PAR LASER Light4Me
Dziękujemy za wybór naszego urządzenia. Przed rozpoczęciem użytkowania sugerujemy zapoznanie się z tą instrukcją. Zawiera ona ważne informacje na temat bezpieczeństwa oraz ułatwia użytkowanie.
ENGLISH
Po otrzymaniu przesyłki ostrożnie odpakuj produkt i sprawdź zawartość opakowania. Sprawdź czy urządzenie oraz opakowanie nie zostało uszkodzone podczas transportu. Jeśli zauważysz jakiekolwiek niezgodności poinformuj o tym swojego sprzedawcę oraz kuriera w celu spisania protokołu szkody.
Oznaczenia producenta:

UWAGA! Nigdy nie staraj się dokonywać napraw samodzielnie. Takie działanie może prowadzić do poważnego uszkodzenia urządzenia, które nie podlega gwarancji. W celu naprawy skontaktuj się z autoryzowanym punktem serwisowym
W celu odpowiedniego korzystania z urządzenia przestrzegaj poniższych zasad:
- Nigdy nie prowadź przewodów zasilających z innymi przewodami. Traktuj połączenia sieciowe ze szczególną ostrożnością.
- Nigdy nie usuwaj tabliczek ostrzegawczych z urządzenia.
- Nigdy nie otwieraj produktu i nie dokonuj prób samodzielnych napraw.
- Nie podłączaj urządzenia do rozdzielaczy dimmerowych.
- Nie włączaj i wyłączaj urządzenia w krótkich odstępach czasowych, może to doprowadzić do jego uszkodzenia.
- Tylko do użytku wewnętrznego.
- Trzymaj z dala od materiałów łatwopalnych.
- Zawsze odłączaj zasilanie kiedy urządzenie nie jest używane przez dłuższy czas, lub przed czyszczeniem. Zawsze odłączaj ciągnąc za wtyczkę, nigdy za przewód.
- Upewnij się, że zasilanie jest odpowiednie do tego urządzenia.
- Upewnij się, ze przewód zasilający nie jest uszkodzony. Dokonuj inspekcji urządzenia regularnie.
- Jeśli urządzenie zostało upuszczone lub posiada znaki uszkodzenia odłącz zasilanie.
- Jeśli produkt został narażony na znaczne zmiany temperatury, na przykład podczas transportu, przed podłączeniem do zasilania pozwól aż urządzenie osiągnie temperaturę otoczenia. Zgromadzona w produkcie wilgoć mogłaby doprowadzić do uszkodzenia.
- Naprawy, konserwacja i czyszczenie powinny być dokonywane przez wykwalifikowany personnel.
- Jeśli urządzenie zacznie funkcjonować nieprawidłowo należy skontaktować się z autoryzowanym punktem serwisowym.
- Produkt przeznaczony do profesjonalnego użytku. Nie należy użytkować w warunkach domowych. Bezpieczeństwo i odpowiedzialność za instalację urządzenia spoczywa na profesjonaliście, który tego dokonywał.
- Nie należy przepuszczać promieni emitowanych przez urządzenie przez dodatkowe soczewki skupiające.
- Wewnątrz nie znajdują się żadne części zamienne, nie należy zdejmować obudowy urządzenia
UŻYTKOWANIE
Urządzenie należy użytkować zgodnie z zaleceniami zawartymi w tej instrukcji. Nie przestrzeganie zasad tutaj opisanych może doprowadzić do uszkodzeń, które nie podlegają gwarancji.
Używanie niezgodnie z przeznaczeniem może doprowadzić do niebezpieczeństwa, na przykład porażenia prądem, oparzenia, pożarem.
Nie narażaj bezpieczeństwa swojego i innych, nieprawidłowa instalacja może zagrozić zdrowiu lub życiu, oraz może spowodować uszkodzenie mienia.
Schemat wtyczki i gniazda XLR:
Wejście DMX Wyjście DMX
Gniazdo XLR

1- Uziemienie
2- Sygnał (-)
3- Sygnat (+)

- Uziemienie
- Sygnat (-)
- Sygnat (+)
Przy połączeniu większej ilości urządzeń warto jest zastosować terminator DMX, który pomaga zapobiegać zniekształcaniu sygnału. Terminator wpinamy do ostatniego urządzenia w łańcuchu. Jest to opornik 120 Ohm wlutowany pomiędzy pinami 2 i 3, jak na ilustracji poniżej:


Pin2 Pin3

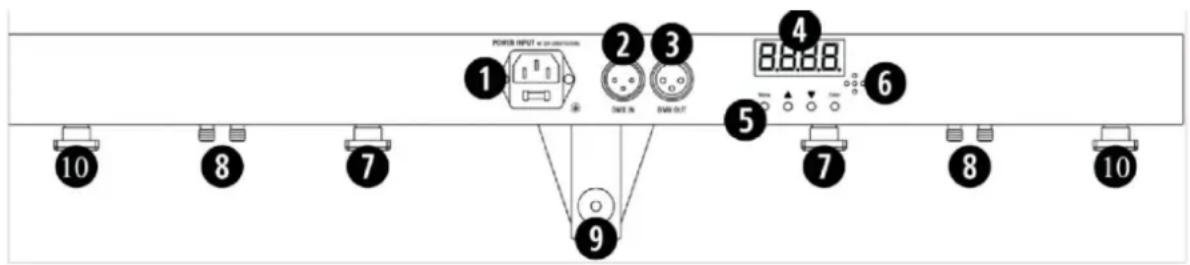

CECHY I FUNKCJE URZĄDZENIA

| Numer | Element | Funkcja |
| 1 | Gniazdo zasilania | Służy do podłączenia przewodu IEC |
| 2 | Wejście DMX | Do podłączenia przewodu sygnałowego – odbiór sygnału |
| 3 | Wyjście DMX | Do podłączenia przewodu sygnałowego – przekazanie sygnału |
| 4 | Wyświetlacz LED | Wyświetla aktualny tryb urządzenia, pomaga w obsłudze MENU |
| 5 | Przyciski funkcyjne | 4 Przyciski do sterowania urządzeniem |
| 6 | Mikrofon | Wbudowany mikrofon do trybu sterowania dźwiękiem |
| 7 | Uchwyty reflektorów | Uchwyty montażowe do reflektorów |
| 8 | Połączenia świąteł | Przewody służące do kontroli reflektorów i efektów |
| 9 | Gniazdo statywu | Element do montażu statywu oświetleniowego |
| 10 | Uchwyty efektów | Uchwyty montażowe do efektów LED |
STRUKTURA MENU
Za pomocą przycisków funkcyjnych możesz operować urządzeniem. Wciśnij przycisk „MENU” aby wyświetlać poszczególne funkcje (tabela poniżej). Za pomocą przycisków „UP” i „DOWN” dokonujesz wyboru lub zmiany parametrów. Po osiągnięciu pożądanych ustawień wciśnij „ENTER” aby je zatwierdzić.
| AUTO | ![]() | AUTP Par Light Auto | ![]() | AP01-AP13 Par Light Effect | ![]() | S01-S32 Par Light Speed | ||
| - - | AUTF LED Effect Light Auto | AF01-AF07 LED Effect Light Effect | S01-S32 LED Effect Light Speed | ![]() | N00-N09 Motor speed | |||
| AUTN Light set Auto | AN01-AN10 Light set effect | S01-S32 Light set Speed | N00-N09 Motor speed | |||||
| SOU | ![]() | SOUP Par Light Sound-activated | SP01-SP13 Par Light Effect | |||||
| SOUF LED Effect Light Sound-activated | ![]() | SF01-SF07 LED Effect Light Effect | ||||||
| SOUN Light set Sound-activated | SN01-SN10 Light set Sound-activated | |||||||
| COL | ![]() | COLO | ![]() | R 0-255 | Red | |||
| G 0-255 | Green | |||||||
![]() | ![]() | B 0-255 | Blue | |||||
![]() | W 0-255 | White | ||||||
| S00-32 | Strobe | |||||||
| N001-32 | Motor speed | |||||||
| DMX | ![]() | D001-D512 | 3CH | Channels | ||||
| 7CH | Channels | |||||||
| I1CH | Channels | |||||||
| SLA | ![]() | SLAN | ||||||
| SYS | ![]() | ASEN | SN01-SN04 | Sound-activated sensitivity | ||||
Protokół DMX
Protokół DMX512 to międzynarodowy standard pozwalający na połączenia i sterowanie inteligentnymi oprawami oświetleniowymi. W połączeniu DMX występuje 512 kanałów, które mogą być przypisane w dowolnej kolejności. Urządzenie kompatybilne z protokołem DMX512 wymaga jednego lub kilku kolejnych kanałów. Użytkownik musi przypisać początkowy adres DMX, który będzie pierwszym kanałem sterowanym przez kontroler. Jest wiele urządzeń wykorzystujących protokół DMX512, każde z nich może wymagać innej ilości kanałów.
Wybór kanału początkowego powinien być przemyślany. Kanały urządzeń nie powinny się nakładać, w innym przypadku urządzenia mogą nie pracować w sposób pożądany. Można jednak wpisać urządzenia tego samego typu na ten sam kanał początkowy, będą one wtedy działać w identyczny sposób. Będą identycznie reagować na sygnał wysyłany z kontrolera.
Urządzenia DMX są zaprojektowane aby otrzymywać sygnał poprzez szeregowe połączenie przewodem sygnałowym DMX. Połączenia następują poprzez wyjście z jednego urządzenia DMX OUT do wejścia DMX IN w następnym. Kolejność połączeń nie ma znaczenia, najlepiej więc szukać najkrótszej drogi połączenia. Używaj dwużyłowego, ekranowanego przewodu ze złączami XLR.
STRUKTURA DMX
| 3CH | |||
| CH1 | 0-9 | Black out | |
| 10-49 | APXX | ||
| 50-89 | ALXX | ||
| 90-129 | ANXX | ||
| 130-169 | SPXX | ||
| 170-209 | SLXX | ||
| 210-255 | SNXX | ||
| CH2 | ALXX-SLXX | 0-19 | AP-01 |
| 20-39 | AP-02 | ||
| 40-59 | AP-03 | ||
| 60-79 | AP-04 | ||
| 80-99 | AP-05 | ||
| 100-119 | AP-06 | ||
| 120-255 | AP-07 | ||
| CH2 | ANXX/SNXX | 0-19 | AP-01 |
| 20-39 | AP-02 | ||
| 40-59 | AP-03 | ||
| 60-79 | AP-04 | ||
| 80-99 | AP-05 | ||
| 100-119 | AP-06 | ||
| 120-139 | AP-07 | ||
| 140-159 | AP-08 | ||
| 160-179 | AP-09 | ||
| 180-255 | AP-10 | ||
| CH3 | Szybkość | 0-255 | Wolno-szybko |
| 7CH | ||
| CH1 | 0-255 | Czerwony |
| CH2 | 0-255 | Zielony |
| CH3 | 0-255 | Niebieski |
| CH4 | 0-255 | Biały |
| CH5 | 0-255 | Stroboskop |
| CH6 | 0-255 | Ruch |
| CH7 | 0-9 | Brak funkcji |
| 10-99 | Czerwony | |
| 100-199 | Zielony | |
| 200-255 | Czerwony+Zielony | |
| 11CH | |||
| CH1 | 0-255 | Czerwony | LASER |
| CH2 | 0-255 | Zielony | |
| CH3 | 0-255 | Ruch | |
| CH4 | 0-255 | Czerwony | PAR |
| CH5 | 0-255 | Zielony | |
| CH6 | 0-255 | Niebieski | |
| CH7 | 0-255 | Biały | |
| CH8 | 0-255 | Czerwony | LASER |
| CH9 | 0-255 | Zielony | |
| CH10 | 0-255 | Ruch | |
| CH11 | 0-255 | Stroboskop | |

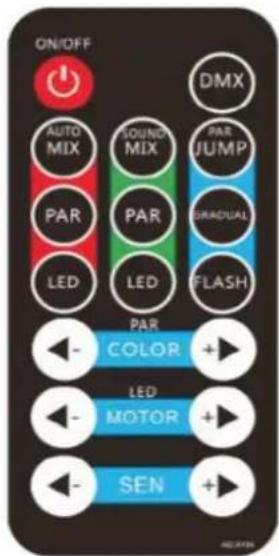

Pilot bezprzewodowy
