INSTRUKCJA OBSŁUGI Plus DKP18N150E-4W1 Lider

Numer katalogowy: 11 047 602

Wyprodukowano w ChRL., Instrukcja obsługi: Wydanie 1, października 2023 rok

OSTRZEŻENIE

Przeczytaj uważnie niniejszą instrukcję przed rozpoczęciem eksploatacji urządzenia.

Zawarte są tu ważne informacje dotyczące zasad właściwego montażu, sposobu pracy i konserwacji urządzenia, bezpiecznych dla użytkownika. Przechowuj instrukcję w bezpiecznym miejscu, aby w razie potrzeby móc do niej wrócić lub przekazać ją kolejnym użytkownikom wraz z urządzeniem.

OSTRZEŻENIE

Zwracaj szczególną uwagę na rozdziały, które zawierają sygnały ostrzegawcze i uwagi.

Wszelkie regulacje lub czynności konserwacyjne nie opisane w niniejszej instrukcji muszą być wykonywane przez dealera lub specjalistyczne centrum serwisowe. Posiadają oni niezbędną wiedzę i sprzęt, aby zapewnić prawidłowe wykonanie pracy bez wpływu na bezpieczeństwo maszyny.

Pomoże to utrzymać najwyższą wydajność zakupionego urządzenia i utrzymać jego wartość podczas eksploatacji.

OSTRZEŻENIE

Urządzenie to, używane zgodnie z jego przeznaczeniem, odpowiada stanowi techniki oraz aktualnym wymogom bezpieczeństwa w momencie jego wprowadzenia.

Nie nadaje się do użytku komercyjnego ani przemysłowego.

Każdy inny sposób użytkowania jest niewłaściwy. Niewłaściwe użycie lub modyfikacje urządzenia lub użycie komponentów, które nie są przetestowane i zatwierdzone przez producenta, może spowodować nieprzewidziane uszkodzenia!

Każde użycie niezgodne z przeznaczeniem i nieuwzględnione w niniejszej instrukcji jest uważane za użycie bez zezwolenia i zwalnia producenta z odpowiedzialności prawnej.

Zgodnie z Rozporządzeniem Ministra Gospodarki z dnia 21 października 2008r. w sprawie zasadniczych wymagań dla maszyn (Dz. U. Nr 199, poz. 1228) i Dyrektywą 2006/42/WE Parlamentu Europejskiego i Rady Krysiak Sp. z o.o. ul. Rolna 6, 62-081 Baranowo

Osoba odpowiedzialna za przygotowanie dokumentacji technicznej maszyny na terenie UE:

Andrzej Krysiak, Rolna 6, 62-081, Baranowo deklaruje z pełną odpowiedzialnością, że:

Maszyna:	Kosiarka spalinowa do trawy Lider Plus DKP18N150E-4w1
Model:	DM46ESC-D150
Numery seryjne:	2024010680001-2024010689999
Rok produkcji:	2024
Funkcja:	koszenie i mielenie trawy w ogródkach i innych zielonych terenach przydomowych

do której odnosi się niniejsza deklaracja, spełnia wymagania:

2006/42/EC – Dyrektywa Parlamentu Europejskiego i Rady z dnia 17 maja 2006r. w sprawie maszyn

2014/30/EU – Dyrektywa kompatybilności elektromagnetycznej

2000/14/EC i 2005/88/EC – Dyrektywa hałasowa

2016/1628 zmieniona przez 2017/656/EU - Rozporządzenie Parlamentu Europejskiego i Rady (UE) z dnia 14 września 2016r. w sprawie wymogów dotyczących silników spalinowych.

Do oceny zgodności zastosowano następujące normy zharmonizowane:

EN ISO 14982:2009

EN ISO 5395-1:2013/A1:2018

EN ISO 5395-2:2013/A2:2017

Ponadto potwierdzono, zgodnie z dyrektywą w sprawie emisji hałasu 2000/14/EC + 2005/88/EC

Zastosowana procedura oceny zgodności odpowiada załącznikowi VI dyrektywy 2000/14/EC

Gwarantowany poziom mocy akustycznej lwa - 96 dB(A)

Zmierzony poziom mocy akustycznej - 96,6dB(A) k=1,81 dB(A)

Poziom ciśnienia akustycznego -74,6dB(A) k=3 dB(A)

Poziom wibracji - 5,7 m/s ^2 k = 1,5 m/s ^2

Niniejsza deklaracja zgodności WE traci swoją ważność, jeżeli maszyna zostanie zmieniona lub przebudowana bez zgody producenta.

Integralnym elementem maszyny jest instrukcja obsługi.

10/10/2023, Baranowo

Data i miejsce wystawienia

Andrzej Krysiak

Prezes Zarządu

Imię, nazwisko oraz podpis osoby upoważnionej

przez producenta do sporządzenia deklaracji zgodności

Jednostka notyfikująca:

TUV SUD Product Service GmbH, Ridlerstrasse 65, 80339, Munchen, Germany, NB 0123

Spis treści

Spis treści ....5

1. Zawartość opakowania....6
2. Przeznaczenie....6
3. Opis ogólny....7

3.1 Opis działania....7
3.2 Elementy kosiarki (budowa kosiarki)....7
3.3 Dane techniczne....8

1. Podstawowe zalecenia bezpieczeństwa ....9

4.1 Symbole dotyczące urządzenia ....9
4.2 Symbole w instrukcji obsługi 12
4.3 Ogólne wskazówki bezpieczeństwa.... 12
4.4 Wskazówki bezpieczeństwa dotyczące paliwa 16
4.5 Specjalne zasady bezpieczeństwa dotyczące urządzeń zasilanych akumulatorami ... 16
4.6 Prawidłowe postępowanie z ładowarką do akumulatorów.... 16

1. Montaż....17

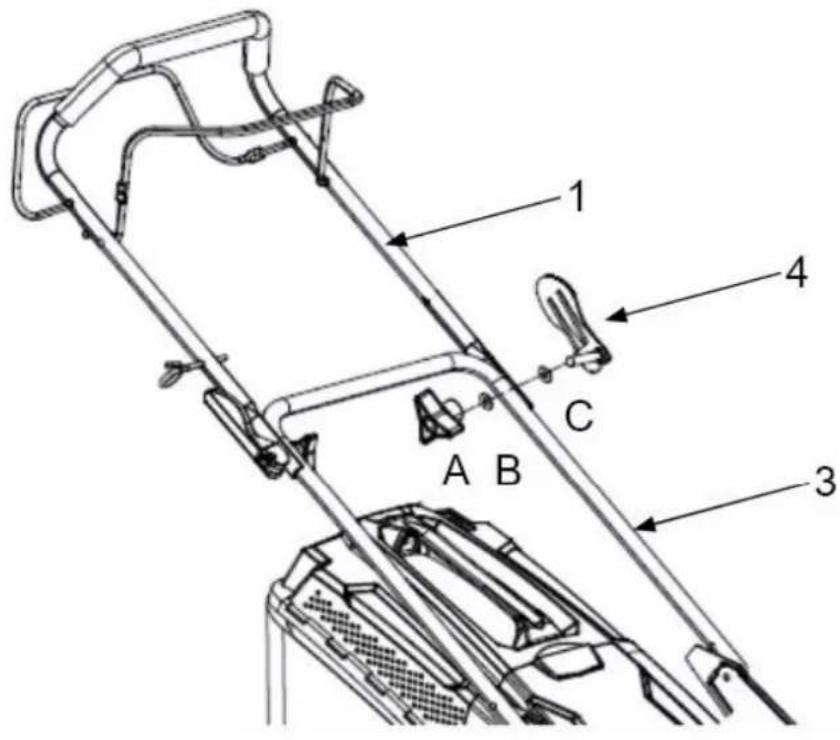

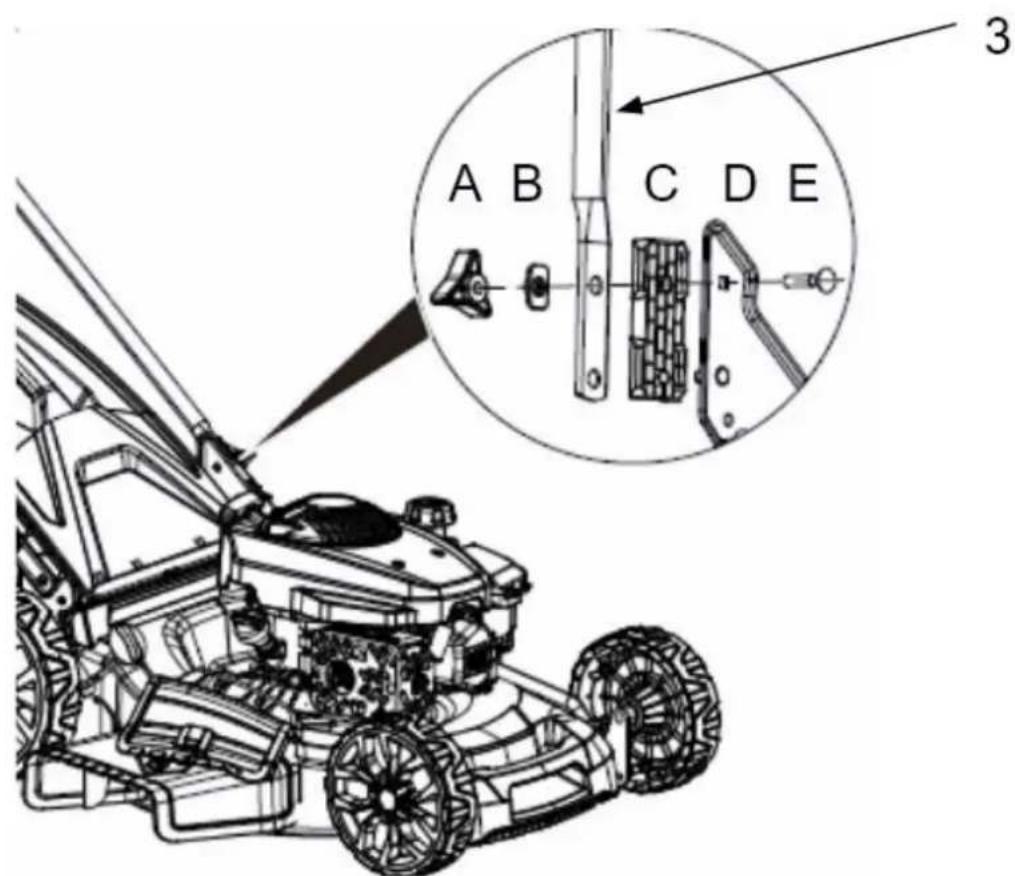

5.1 Montaż uchwytu kosiarki 17

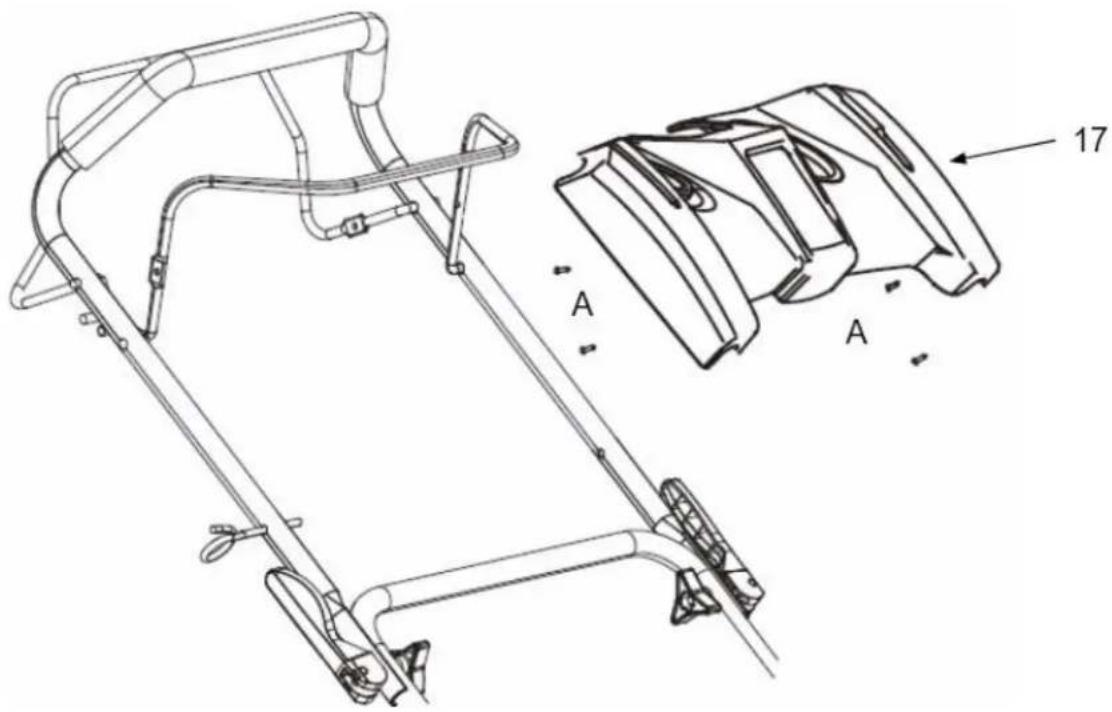

5.2 Montaż panelu górnego 19

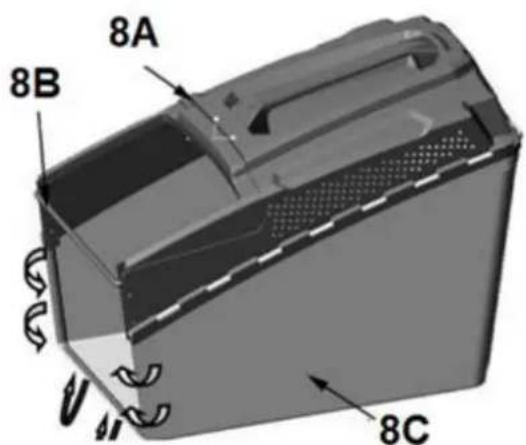

5.3 Kosz na trawe.... 20
5.4 Olej silnikowy....21
5.5 Paliwo 22

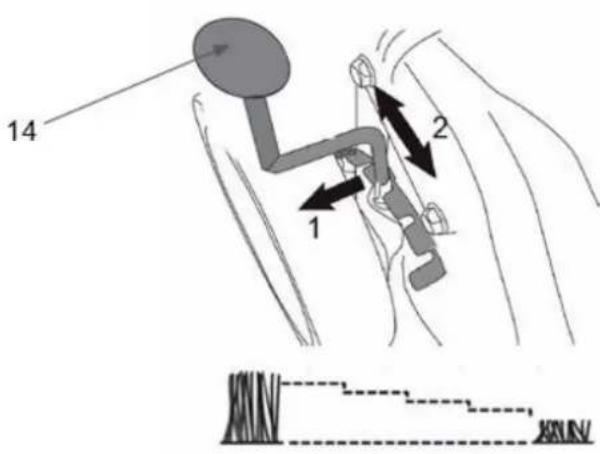

5.6 Regulacja wysokości koszenia.... 23

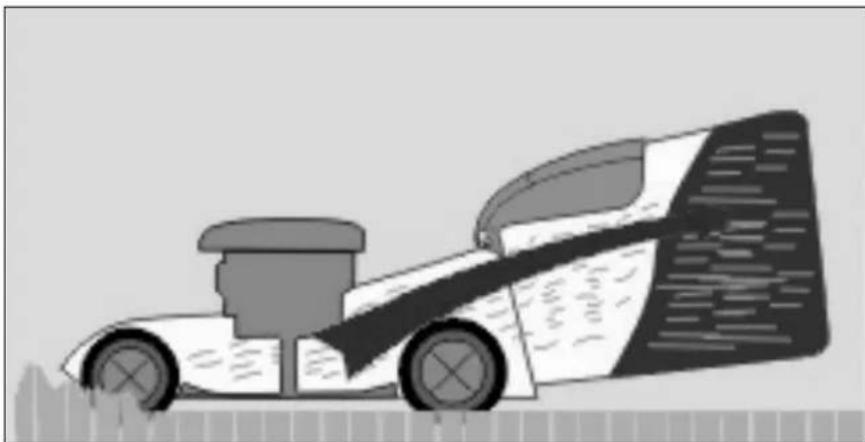

5.7 Funkcja 4w1 24

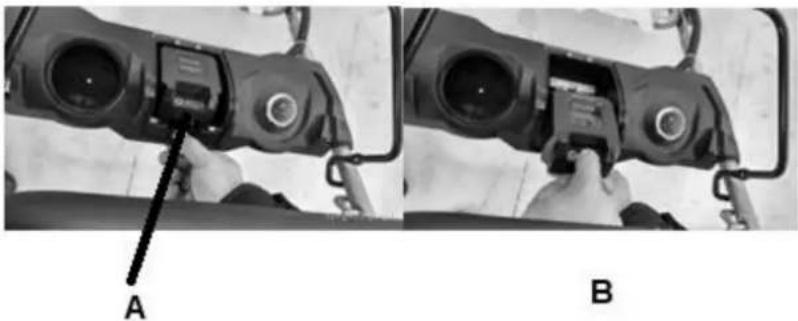

5.8 Obsługa akumulatora 26

1. Uruchomienie 28

6.1 Uruchamianie i gaszenie silnika 28
6.2 Gdy dojdzie do zalania silnika.... 31
6.3 Koszenie trawy 32

1. Konserwacja, wymiana noża, przechowywanie i zamawianie części zamiennych.... 32

7.1 Czyszczenie i konserwacja 32
7.1.1 Plan czynności konserwacyjnych 33
7.2 Czyszczenie kosza.... 34
7.3 Wymiana noża.... 34
7.4 Świeca zapłonowa.... 36
7.5 Filtr powietrza 37
7.6 Wymiana oleju 38
7.7 Przechowywanie 38
7.8 Przygotowanie do transportu 39
7.9 Zamawianie części 39

1. Rozwiązywanie problemów 40

2. Gwarancja 41

3. Usuwanie odpadów i recycling 42
4. Ryzyko resztkowe 42

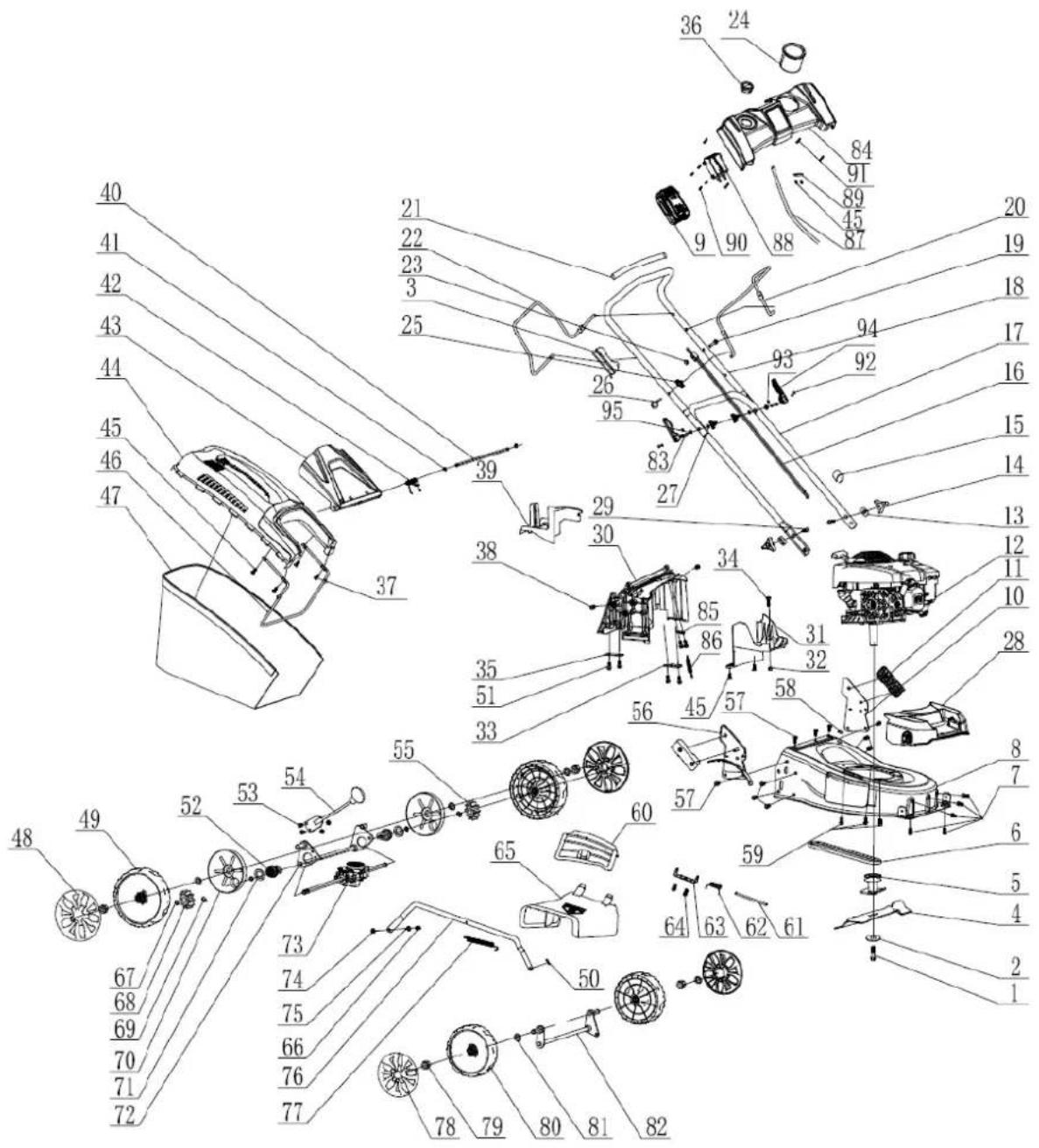

   12.Rysunek złożeniowy 43

1. Zawartość opakowania

Ostrożnie otwórz opakowanie i wyciągnij z niego wszystkie elementy kosiarki. Komplet powinien zawierać:

• korpus kosiarki połączony linką przewodu hamulcowego i napędu z uchwytem górnym
• uchwyt dolny
• materiałowy kosz na trawę
• plastikowa pokrywa kosza z uchwytem
• panel górný
• śruba do montażu panelu – 4szt.
• klamra ze śrubą do połączenia uchwytu górnego z dolnym - 2szt.
• nakrętka motylkowa do montażu uchwytów – 4szt.
• podkładka do montażu uchwytu górnego – 4szt
• śruba do połączenia uchwytu dolnego do korpusu - 2szt.
• podkładka do montażu uchwytu dolnego – 2szt.
• plastikowy element montażowy do uchwytu dolnego – 2szt.
• akumulator z ładowarką
• osłona bocznego kanału wyrzutowego
• zaślepka mieląca
• klucz do świec z pokrętłem
• instrukcja obsługi kosiarki
• instrukcja obsługi silnika
• karta gwarancyjna

2. Przeznaczenie

OSTRZEŻENIE

Kosiarka jest przeznaczona wyłącznie do koszenia trawy w ogródkach i innych

zielonych terenach przydomowych. Każde inne jej wykorzystanie jest sprzeczne z przeznaczeniem i może stanowić poważne zagrożenie dla użytkownika, a także prowadzić do uszkodzenia urządzenia.

Kosiarka nie jest przeznaczona do użytkowania przez dzieci oraz osoby dorosłe znajdujące się pod wpływem alkoholu, środków odurzających lub leków ograniczających możliwość prowadzenia pojazdów mechanicznych i obsługiwania maszyn. Urządzenie może obsługiwać wyłącznie osoba dorosła, która zapoznała się z niniejszą instrukcją i jest świadoma ryzyka zranień i uszkodzeń, jakie mogą wystąpić w wyniku nieprzestrzegania zasad w niej zawartych.

OSTRZEŻENIE

Producent nie ponosi odpowiedzialności za szkody zaistniałe w wyniku użycia

urządzenia niezgodnego z przeznaczeniem oraz jego nieprawidłowej obsługi. Za wszelkie wypadki lub szkody poniesione przez innych ludzi na zdrowiu lub mieniu odpowiada wyłącznie właściciel kosiarki i/lub osoba ją obsługująca.

Kosiarka nie jest przystosowana do użytku komercyjnego. Umowa gwarancyjna nie obowiązuje w przypadku, gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych lub do innej działalności zarobkowej.

3. Opis ogólny

3.1 Opis działania

Kosiarka spalinowa z elektrostartem (rozrusznikiem elektrycznym) tnie trawę za pomocą noża, umieszczonego na spodniej części urządzenia, obracającego się z dużą prędkością równolegle do płaszczyzny cięcia. Nóż jest wprowadzany w ruch za pomocą silnika spalinowego. Kosiarka jest wyposażona m.in. w 4 koła w tym 2 tylne napędem i dźwignię hamulca (bezpieczeństwa). Koszona trawa może być zbierana do dużego kosza ze wskaźnikiem napełnienia, wydostawać się spod urządzenia przez boczny wyrzut lub ulegać przemieleniu na drobne kawałki. Urządzenie posiada centralną regulację wysokości koszenia.

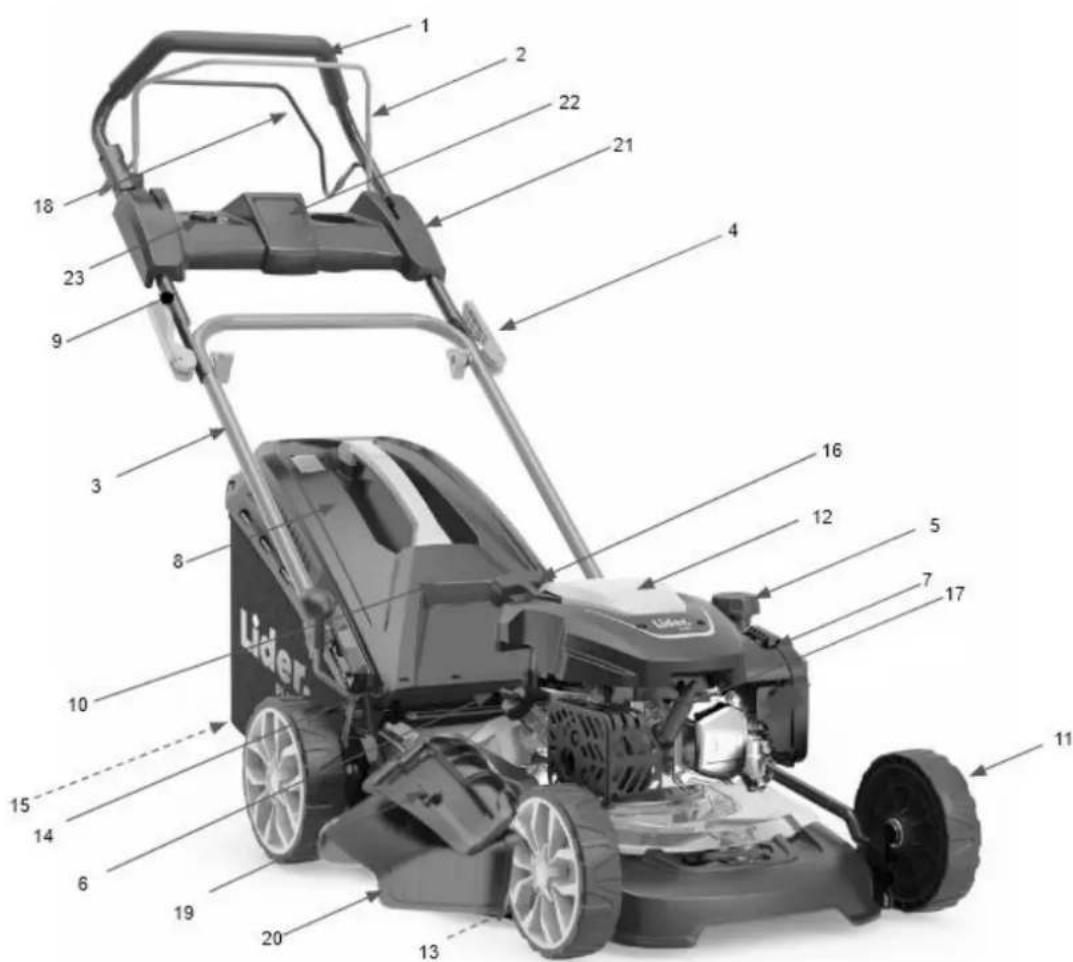

3.2 Elementy kosiarki (budowa kosiarki)

Rys. 1

1. Górny uchwyt
2. Dźwignia hamulca/ wyłącznika zapłonu (bezpieczeństwa)
3. Dolny uchwyt
4. Klamra z nakrętką motylkową łączące uchwyt górny z dolnym
5. Korek wlewu paliwa

6. Korek wlewu oleju

7. Obudowa filtra powietrza

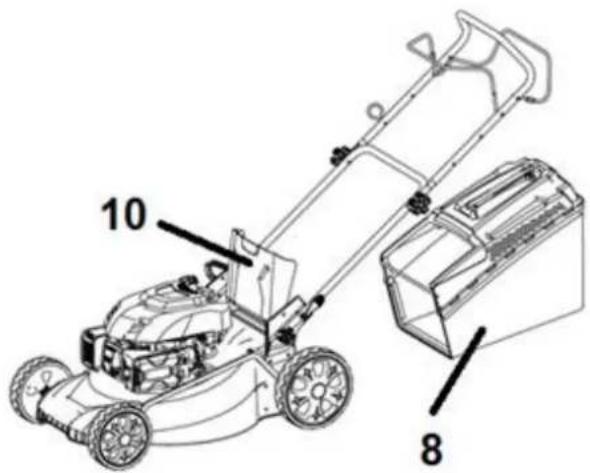

8. Kosz na trawę z uchwytem
9. Zaczep na uchwyt od linki rozrusznika
10. Klapa tylna (osłona odbojowa)
11. Koło
12. Obudowa silnika
13. Nóż tnący (niewidoczny)
14. Dźwignia centralnej regulacji wysokości koszenia
15. Otwór wyrzutowy (niewidoczny)
16. Uchwyt linki rozrusznika

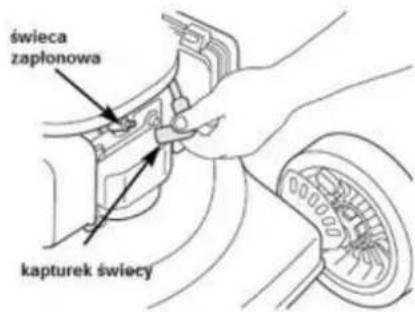

17. Nasadka świecy zapłonowej
18. Dźwignia napędu

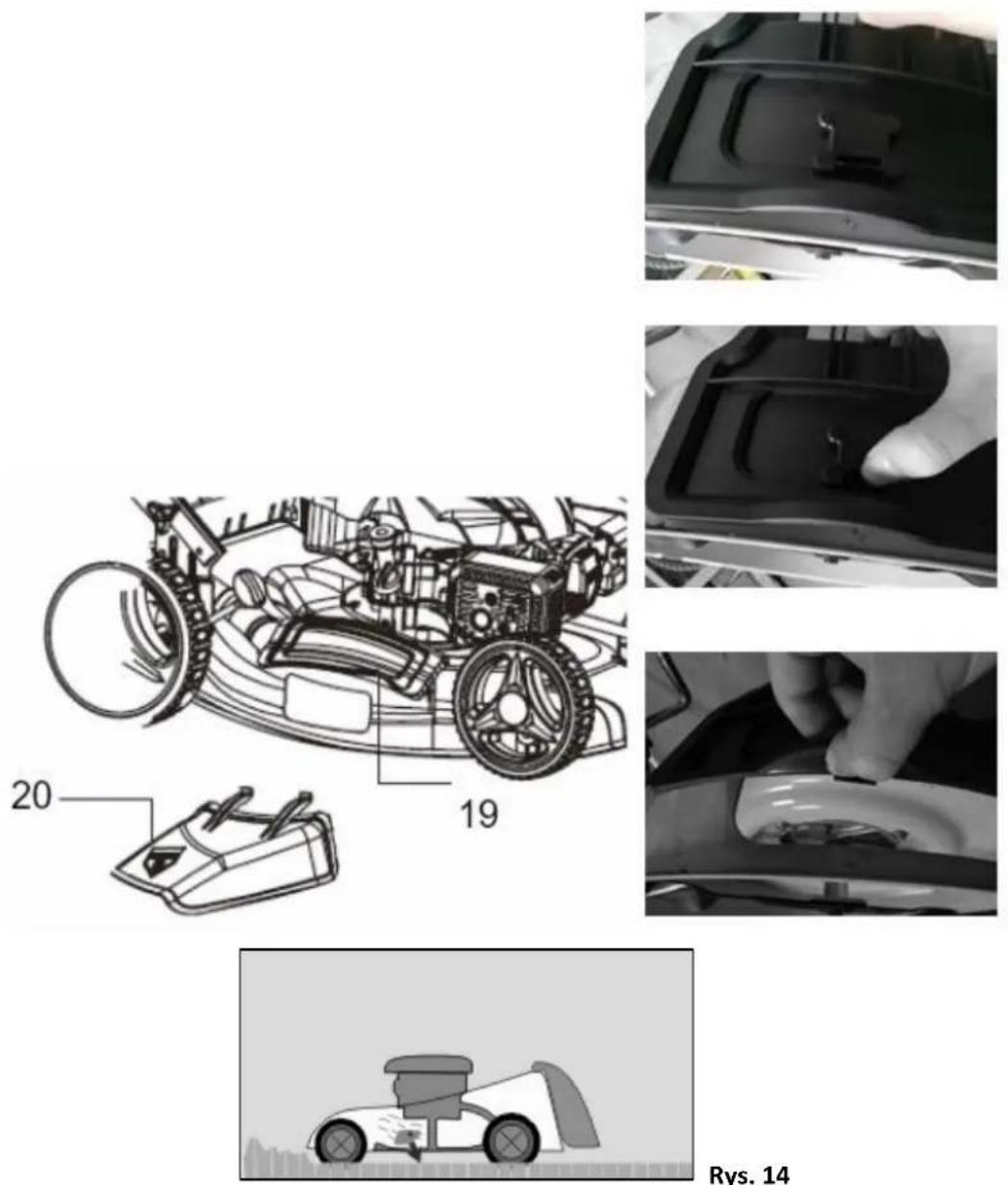

19. Zaślepka wyrzutu bocznego
20. Osłona bocznego kanału wyrzutowego
21. Panel
22. Kieszeń na akumulator
23. Przycisk elektrostartu

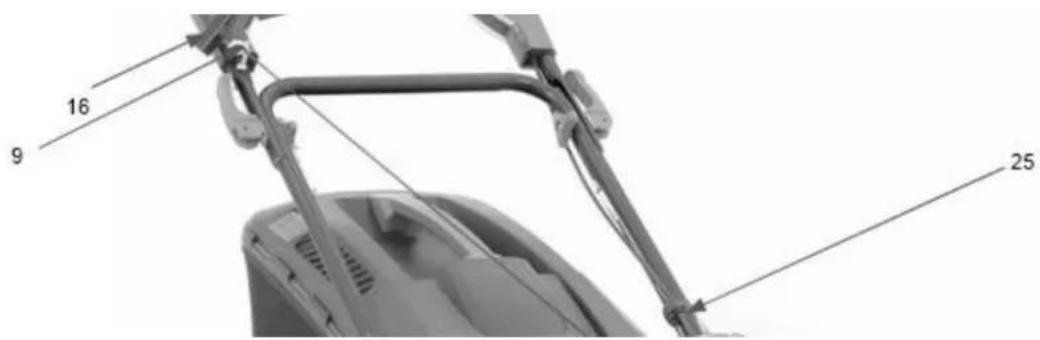

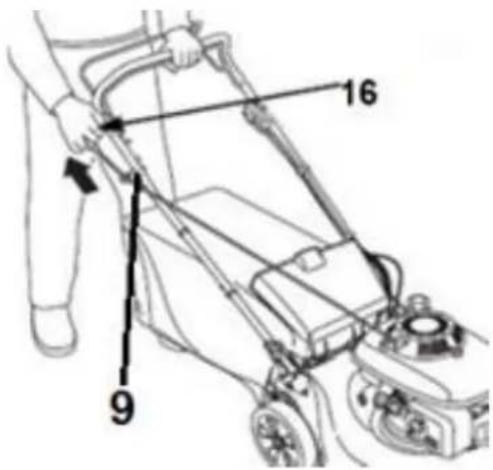

Przed złożeniem kosiarki zapoznaj się z Rys. 1 przedstawiającym elementy kosiarki.

3.3 Dane techniczne

Model kosiarki/Numer katalogowy	DKP18N150E 4w1 / 11 047 602
Pojemność silnika, model silnika:	150 cm3, DV150
Moc silnika nominalna/obroty:	2,7 kW/ 2800 obr./min
Rozruch:	ręczny i elektrostart
Model akumulatora:	DL5S1P120D, 20V, 37Wh, 2Ah
Pojemność zbiornika oleju:	0,45 L
Pojemność zbiornika paliwa:	0,8 L
Regulacja wysokości:	25-75mm, 7 stopniowa, centralna
Szerokość koszenia:	46 cm
Pojemność kosza na trawę:	50L
Obudowa:	stalowa
Gwarantowany poziom mocy akustycznej	96 dB(A)
Zmierzony poziom mocy akustycznej	96,6 dB(A) k=1,81 dB(A)
Poziom ciśnienia akustycznego	74,6 dB(A) k=3 dB(A)
Poziom wibracji	5,7 m/s2 k = 1,5 m/s2
Waga netto:	28 kg

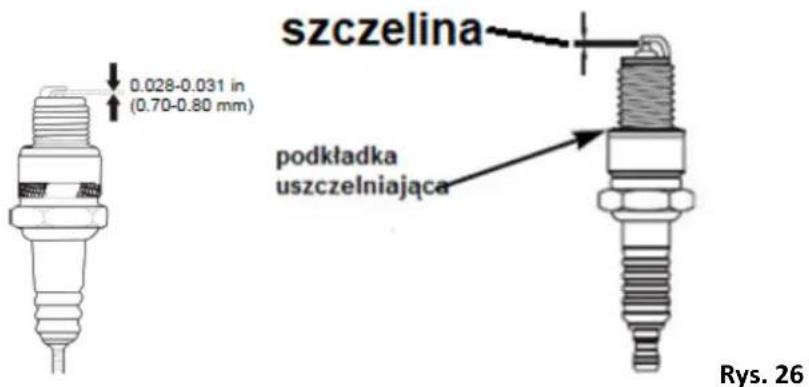

Świeca zapłonowa	F6RTC

Wartości hałasu i drgań zostały określone zgodnie z normami i przepisami określonymi w deklaracji zgodności. Podana wartość emisji drgań została zmierzona metodą znormalizowaną i może być użyta do porównania urządzenia z innymi urządzeniami oraz do szacunkowej oceny stopnia ekspozycji użytkownika na drgania.

OSTRZEŻENIE

Wartości emisji drgań mogą być rozbieżne z podaną i różne podczas pracy kosiarki, w zależności od sposobu jej użycia. Środki ostrożności mające na celu ochronę użytkownika, powinny opierać się na ocenie ekspozycji w konkretnych, rzeczywistych warunkach pracy (należy wziąć pod uwagę wszystkie składowe cyklu pracy, czyli zarówno czas pracy, jak czas, w którym urządzenie ma zgaszony silnik oraz pracuje bez obciążenia).

*Producent zastrzega sobie prawo do zmian poprawiających funkcjonalność i bezpieczeństwo urządzenia, które niekoniecznie są odzwierciedlone na rysunkach i w opisach niniejszej instrukcji.

4. Podstawowe zalecenia bezpieczeństwa

Zawarte są tu podstawowe zasady bezpieczeństwa, konieczne do zachowania podczas pracy urządzenia.

Urządzenie jest zaopatrzone w naklejki ostrzegawcze i informacje w postaci piktogramów – umownych znaków ostrzegawczych, które mają przypominać o bezpieczeństwie użytkowania i obsługi. Naklejki te należy utrzymywać w czystości i nie wolno ich odklejać. W przypadku uszkodzenia, zabrudzenia czy utraty czytelności należy dokupić je u importera i ponownie umieścić na maszynie.

Znaki bezpieczeństwa oraz napis ostrzegawczy jest umieszczony na osłonie odbojowej (tylnej klapie).

4.1 Symbole dotyczące urządzenia

Dbaj o to, aby były czytelne: (nie wszystkie są na urządzeniu)

	OSTRZEŻENIE!Przeczytaj uważnie instrukcję obsługi przed uruchomieniem urządzenia. Zrozum zawarte w niej wskazówkibezpieczeństwa. Przechowuj ją, aby móc do niej zagłądać w dowolnej chwili.
	OSTRZEŻENIE!Ryzyko zranienia - niebezpieczeństwo wyrzutu kamieni i innych przedmiotów spod urządzenia.Osoby postronne (szczególnie dzieci) i zwierzęta domowe powinny znajdować się w bezpiecznej odległości.
	OSTRZEŻENIE!Ostry nóż - trzymaj z daleka nogi i ręce. Niebezpieczeństwo zranienia.Uważaj na ostre krawędzie noży. Noże obracają się po zgaszeniu silnika.Nie dotykaj ruchomych części kosiarki i nie zdejmuj elementów obudowy zanim nie zgasisz silnika i nie zatrzymają się wszystkie elementy ruchome urządzenia.

		OSTRZEŻENIE!Zgaś silnik i zdejmij nasadkę świecy zapłonowej przed naprawą, czyszczeniem, transportem czy wykonywaniem jakichkolwiek regulacji i konserwacją kosiarki bądź gdy zostawiasz urządzenie bez nadzoru.
		OSTRZEŻENIE!Gazy wydechowe zawierają trujący tlenek węgła.Nigdy nie uruchamiaj silnika w zamkniętych przestrzeniach.Miej pewność, że zapewniona jest odpowiednia wentylacja.W miejscu wentylowanym, zwracaj uwagę, aby pracować z wiatrem i aby gazy wydechowe ulatywały w kierunku od Ciebie.
		OSTRZEŻENIE!Paliwo jest łatwopalne. Nie pal podczas nalewania paliwa ani podczas pracy kosiarką. Podczas nalewania paliwa trzymaj się z dala od źródeł ognia.Niebezpieczeństwo wybuchu.
		OSTRZEŻENIE!Gorąca powierzchnia. Nie dotykaj!
		UWAGA!Zakładaj odpowiednie środki ochrony osobistej.Zakładaj odpowiednią odzież ochronną.Zakładaj ochronniki słuchu i okulary ochronne.Pracuj w obuwiu roboczym z przeciwpoślizgową podeszwą oraz w rękawicach ochronnych.
	NIEBEZPIECZEŃSTWO!Trzymaj ręce i nogi z dala od wirujących części!
	Gwarantowany poziom mocy akustycznej.
	Produkt odpowiada standardom bezpieczeństwa.

Symbole dotyczące baterii oraz ładowarki

		Symbol przekreślonego kosza na śmieci umieszczany na sprzęcie, opakowaniu lub dokumentach do niego dołączonych oznacza, że produktu nie wolno wyrzucać łącznie z innymi odpadami. Oznakowanie oznacza jednocześnie, że sprzęt został wprowadzony do obrotu po dniu 13 sierpnia 2005 r.Przekaż niepotrzebne urządzenie, jego akcesoria i opakowanie do zgodnej z przepisami o ochronie środowiska naturalnego utylizacji.Nie wyrzucaj urządzeń razem ze śmieciami domowymi. Należy oddać zużyte urządzenie elektryczne w punkcie recyklingu.
		Używaj ładowarki tylko w pomieszczeniu zamkniętym – piktogram na ładowarce.Proszę ustalić jaki piktogram-ze strzałka czy bez
		Układ biegunów – piktogram na ładowarce.
		Nie narażaj urządzenia na działanie wilgoci.Nie tnij mokrego materiału, ani nie pracuj w deszczu.
		UWAGA! Zachowaj szczególnie ostrożność! (piktogram na akumulatorze.
		Nie narażaj na działanie wysokiej temperatury (powyżej 40oC). Nie stosowanie się do powyższych może doprowadzić do poparzeń, wybuchu, pożaru. (piktogram na akumulatorze).
		Nie wkładaj do ognia. Trzymaj urządzenie z dala od źródeł ognia, iskier i innych materiałów. Nie stosowanie się do powyższych może doprowadzić do poparzeń, wybuchu, pożaru. (piktogram na akumulatorze).
		Nie pozwól by akumulator wszedł w kontakt z wodą. Nie umieszczaj w zbiornikach wodnych. Grozi skażeniem wody i niebezpieczeństwem dla żyjących w wodzie organizmów. Niebezpieczeństwo eksplozji (piktogram na akumulatorze).
		Symbol przekreślonego kosza na śmieci umieszczany na sprzęcie, opakowaniu lub dokumentach do niego dołączonych oznacza, że produktu nie wolno wyrzucać łącznie z innymi odpadami.Oznakowanie oznacza jednocześnie, że sprzęt został wprowadzony do obrotu po dniu 13 sierpnia 2005 r.Nie wyrzucaj akumulatora razem ze śmieciami domowymi.Oddaj zużyty akumulator do punktu zbiórki zużytych baterii, gdzie zostanie zapewniona jego przepisowa utylizacja..(piktogram na akumulatorze).

4.2 Symbole w instrukcji obsługi

NIEBEZPIECZEŃSTWO

Ten piktogram oznacza zagrożenie poważnym lub wręcz śmiertelnym wypadkiem.

Oznaczone nim środki mogą zapobiec poważnemu lub śmiertelnemu wypadkowi.

OSTRZEŻENIE

Ten piktogram oznacza możliwe zagrożenie poważnym lub wręcz śmiertelnym wypadkiem.

Oznaczone nim środki mogą zapobiec poważnemu lub śmiertelnemu wypadkowi.

WSKAZÓWKA

Ten piktogram przedstawia informacje ułatwiające posługiwanie się urządzeniem.

Oznaczone nim środki mogą zapobiec szkodom w mieniu

4.3 Ogólne wskazówki bezpieczeństwa

OSTRZEŻENIE

Przeczytaj uważnie niniejszą instrukcję. Przechowuj ją, aby móc do niej zagłądać w

dowolnej chwili.

OSTRZEŻENIE

W przypadku nieprawidłowej eksploatacji urządzenie może spowodować poważne

urazy. W celu uniknięcia szkód osobowych i rzeczowych, koniecznie przestrzegaj opisanych wskazówek bezpieczeństwa i zachowania szczególnej uwagi. Zaznajom się dobrze ze wszystkimi częściami kosiarki przed jej montażem.

Przygotowanie do bezpiecznej pracy:

• Nie pozwalaj dzieciom oraz innym osobom dorosłym, które nie zaznajomiły się z niniejszą instrukcją obsługi, używać urządzenia.
• Kosiarka nie jest zabawką, zachowaj szczególną ostrożność przez cały czas kontaktu z urządzeniem.
• Nie używaj kosiarki do innych celów niż koszenie trawy.
• Nie korzystaj z urządzenia w czasie, w którym w pobliżu znajdują się inne osoby (szczególnie małe dzieci) oraz zwierzęta domowe. Zatrzymaj urządzenie, jeśli ktoś pojawi się w obrębie obszaru koszenia.
• Pamiętaj, że to użytkownik i/lub właściciel ponoszą odpowiedzialność za wypadki i urazy innych osób oraz ich mienia.
• Sprawdź teren koszenia przed rozpoczęciem pracy. Usuń wszelkie kamienie, patyki, druty oraz inne ciała obce, które mogą zakłócić pracę kosiarki lub zostać wyrzucone spod kosiarki przez wirujące noże.
• Noś okulary ochronne podczas koszenia, również w czasie regulacji czy naprawy kosiarki.
• Zakładaj do pracy solidne obuwie na nieślizgającej się podeszwie. Nie koś na boso oraz w niezapinanym i lekkim obuwiu. Unikaj noszenia luźnej odzieży z wiszącymi sznurkami czy paskami oraz biżuterii, gdyż łatwo może dostać się w ruchome części kosiarki.
• Przed każdym użyciem przeprowadź kontrolę wzrokową urządzenia. Nie uruchamiaj kosiarki, jeśli brak w niej elementów ochronnych (np. osłony silnika, osłony tylnej), czy części urządzenia tnącego albo gdy wkręty są zużyte, uszkodzone lub niedokręcone.
• Używaj wyłącznie części zamiennych i elementów wyposażenia, które zostały dostarczone i/lub są zalecane przez producenta. Użycie innych części zamiennych prowadzi do utraty roszczeń z tytułu gwarancji.

Bezpieczna praca z urządzeniem:

OSTRZEŻENIE

W trakcie pracy urządzenia w żadnym wypadku nie podkładaj rąk i nóg pod, ani w

poblize obracających się części kosiarki. Niebezpieczeństwo zranienia! Wiele wypadków zdarza się na skutek nagłego zatrzymania kosiarki i najechania jej na stopę.

OSTRZEŻENIE

Przestrzegaj przepisów dotyczących ochrony przed hałasem i przepisów lokalnych.

Możliwość eksploatacji urządzenia w określone dni (np. w niedziele i święta), w określonych porach dnia (w porze obiadowej, w czasie ciszy nocnej) oraz w określonych obszarach (np. kurortach lub klinikach) jest ograniczona.

• Nie używaj kosiarki w deszczu, przy złej pogodzie, w wilgotnym otoczeniu, nie koś mokrej trawy.
• Pracuj wyłącznie w świetle dziennym lub przy bardzo dobrym sztucznym oświetleniu.
• Nie uruchamiaj urządzenia przy silnym wietrze, gdy jest słaba widoczność, bardzo wysokie lub bardzo niskie temperatury.
• Nigdy nie uruchamiaj kosiarki w zamkniętych lub źle przewietrzanych pomieszczeniach; niebezpieczeństwo zatrucia – spaliny zawierają szkodliwy tlenek węgla.
• Do pracy kosiarką miej suche dłonie, bez śladów zabrudzeń paliwem lub olejem.
• Nie korzystaj z urządzenia w przypadku zmeczenia, osłabionej koncentracji, gdy jesteś pod wpływem alkoholu, leków lub innych środków odurzających. Pracuj z rozsądkiem, rób przerwy.
• Nigdy nie zostawiaj kosiarki w miejscu pracy bez nadzoru.

OSTRZEŻENIE

Zatrzymaj silnik za każdym razem gdy pozostawiasz kosiarkę. Podczas przerw w

pracy pozostaw urządzenie w taki sposób, aby nie stanowiło dla nikogo zagrożenia.

• Nie przechylaj urządzenia w trakcie uruchamiania.
• Nie uruchamiaj silnika stojąc przed odsłoniętym otworem wylotowym.
• Uruchamiaj i gaś silnik zgodnie z zasadami podanymi w niniejszej instrukcji i tylko stojąc w bezpiecznej odległości od noża.
• Prowadź urządzenie wyłączniechodząc, nie biegaj z kosiarką.
• Nie pracuj przy użyciu urządzenia, które jest niekompletne, uszkodzone lub przebudowane bez zgody producenta. Przed użyciem sprawdź, czy dźwignia hamulca/ wyłącznika zapłonu (bezpieczeństwa) łatwo się porusza w obie strony i automatycznie wraca po puszczeniu do pozycji wyłączonej.
• Nie przeciążaj urządzenia. Pracuj tylko w podanym przedziale mocy, nie zmieniaj ustawień regulatora przy silniku.
• Nie pal tytoniu podczas pracy kosiarką oraz na obszarze, na którym dolewasz paliwo lub przechowujesz paliwo, czy samo urządzenie. Wyeliminuj wszystkie źródła iskier lub płomieni, takie jak np. ognisko, czy inna praca, która powoduje iskrzenie.
• Uważnie obchodź się z paliwem; rozlane posprzątaj.
• Nie koś trawy w pobliżu palnych cieczy i gazów - niebezpieczeństwo pożaru lub wybuchu.
• Nie koś trawy w pobliżu wysypisk, kanałów czy wałów - możesz stracić równowagę i spaść.
• Uważaj na dziury, koleiny, ukryte przedmioty lub wyboje - wysoka trawa może je łatwo ukryć.
• Pracuj zachowując stabilną pozycję, w szczególności na pochyłościach terenu. Poślizgnięcie się lub upadek może spowodować poważne obrażenia ciała.
• Podczas pracy ciągle zwracaj uwagę na wystarczającą wymianę powietrza – zagrożenie dla życia wskutek zatrucia!
• W razie wystąpienia mdłości, bólu czy zawrotów głowy, zakłóceń widzenia, słuchu lub spadku koncentracji, natychmiast przerwij pracę; symptomy mogą oznaczać zatrucie wysoką koncentracją spalin – niebezpieczeństwo wypadku! Jeśli poczujesz, że tracisz grunt pod nogami NATYCHMIAST PUŚĆ DŻWIGNIĘ HAMULCA/ WYŁĄCZNIKA ZAPŁONU (BEZPIECZEŃSTWA), a nóż przestanie się obracać w ciągu kilku sekund. Nie „wieszaj się” na kosiarce, próbując bronić się przed upadkiem.
• Koś zawsze w poprzek zbocza, nigdy do góry lub w dół. Zachowaj szczególną ostrożność podczas zmiany kierunku jazdy. Nie pracuj na zbyt stromych zboczach – o nachyleniu większym niż 15 stopni.
• Zachowaj szczególną ostrożność podczas odwracania urządzenia, przyciągania go do siebie, podczas cofania oraz zbliżając się do ślepych zaułków, krzaków, drzew i innych obiektów, które mogą zastaniać widoczność.
• Nigdy nie cofaj kosiarką gdy za nią idziesz. Jeśli musisz cofnąć się kosiarką, np. od ściany, stań, najpierw się rozejrzyj w dół i za siebie a następnie postępuj w poniższy sposób:
• odstąpi od kosiarki by wyciągnąć ręce,
• upewnij się, że utrzymujesz równowagę stojąc prawidłowo,
• pociągnij kosiarkę do tyłu powoli, nie więcej niż pół drogi do siebie,
• powtórz te czynności jeśli dalej chcesz cofać.

- Silnik i tłumik nagrzewają się podczas pracy i może spowodować poparzenia - nie dotykaj ich.

OSTRZEŻENIE

- OSTRZEZENIE Uważaj, aby podczas pracy gorący strumień spalin nie został skierowany na materiały łatwopalne (np. suchą trawę, liście, kore, czy paliwo). Nie dotykaj takich materiałów rozgrzaną powierzchnią tłumika – niebezpieczeństwo pożaru!

- Przed zdjęciem kosza lub oczyszczaniem wyrzutu trawy zgaś silnik, zdejmij nasadkę ze świecy zapłonowej i poczekaj, aż nóż całkowicie się zatrzyma. Koszący nóż obraca się jeszcze kilka sekund po zatrzymaniu silnika.

• Nie podnos ani transportuj urządzenia w czasie, gdy silnik pracuje.
• Zgaś silnik każdorazowo podczas przekraczania innych powierzchni niż trawa.
• Otwór wylotowy urządzenia musi być stale czysty i wolny. Usuwaj z niego resztki trawy tylko przy zgaszonym silniku.
• Jeśli urządzenie zacznie wibrować w nienormalny sposób, zatrzymaj silnik, zdejmij nasadkę ze świecy zapłonowej i szybko poszukaj przyczyny. Wibracje są ostrzeżeniem przed problemem.

• Zawsze zgaś silnik i zdejmij nasadkę ze świecy zapłonowej oraz wyjmij akumulator:

• gdy oddalasz się od maszyny;

• przed czyszczeniem otworu wylotowego lub usuwaniem blokady;
• jeżeli urządzenie jest nieużywane;
• przed sprawdzaniem, czyszczeniem i przechowywaniem;
• jeżeli w trakcie pracy urządzenie natrafia na ciało obce lub pojawiają się anormalne wibracje. W takim przypadku należy sprawdzić urządzenie pod kątem uszkodzeń lub ewentualnie naprawić.

- Jeśli powstanie sytuacja nieopisana w tym podręczniku zwrócić się o pomoc na infolinię serwisową producenta.

Bezpieczeństwo elektryczne (ładowarka)

• Zwróć uwagę na to, aby napięcie sieciowe było zgodne z danymi znajdującymi się na tabliczce znamionowej.
• W miarę możliwości ładowarkę podłączaj jedynie do gniazda sieciowego z wyłącznikiem ochronnym prądowym (wyłącznikiem FI) o prądzie wyzwalającym nie przekraczającym 30mA.
• Nie używaj przewodu sieciowego zasilacza do wyciągania wtyczki z gniazdka elektrycznego. Przewód chroń przed wysoką temperaturą, olejem i ostrymi krawędziami.
• Jeżeli przewód sieciowy zasilacza jest uszkodzony, nie dotykaj go - wyłącz urządzenie i wyciągnij wtyczkę sieciową z gniazdka wtykowego. Nie podłączaj go ponownie. Uszkodzony przewód musi zostać wymieniony przed powrotem do pracy przez wykwalifikowaną osobę lub serwis.

Bezpieczna konserwacja i przechowywanie

OSTRZEŻENIE

Podczas konserwacji noża pamiętaj, że może się on poruszyć nawet przy zdjętej nasadce świecy zapłonowej!

• Sprawdź, czy wszystkie nakrętki, śruby, trzpienie były dobrze dokręcone oraz czy urządzenie jest kompletne i nieuszkodzone. Pamiętaj o sprawdzeniu przewodów. Pamiętaj o sprawdzaniu wszystkich zabezpieczeń. Przed użyciem zleć naprawę uszkodzonych części.
• Nie podejmuj samodzielnych prób naprawiania urządzenia, o ile nie posiadasz właściwego przygotowania zawodowego w tym zakresie. Wszystkie prace, które nie są podane w tej instrukcji, powinien przeprowadzić autoryzowany serwis upoważniony przez dealera.
• Przechowuj urządzenie w suchym miejscu, poza zasięgiem dzieci.
• Dbaj o urządzenie. Utrzymuj je tak, aby zawsze było czyste i miało ostry nóż, co umożliwia łatwiejsze i bezpieczniejsze wykonywanie pracy. Przestrzegaj instrukcji konserwacyjnych.
• Dbaj o urządzenie. Pilnuj, aby uchwyty były suche, czyste i nie były zanieczyszczone olejem ani smarem. Tłuste, zabrudzone olejem uchwyty są śliskie i prowadzą do utraty kontroli nad urządzeniem.
• Nie zmieniaj wysokości koszenia bądź kół przy uruchomionym silniku!
  • Wymień uszkodzony tłumik.

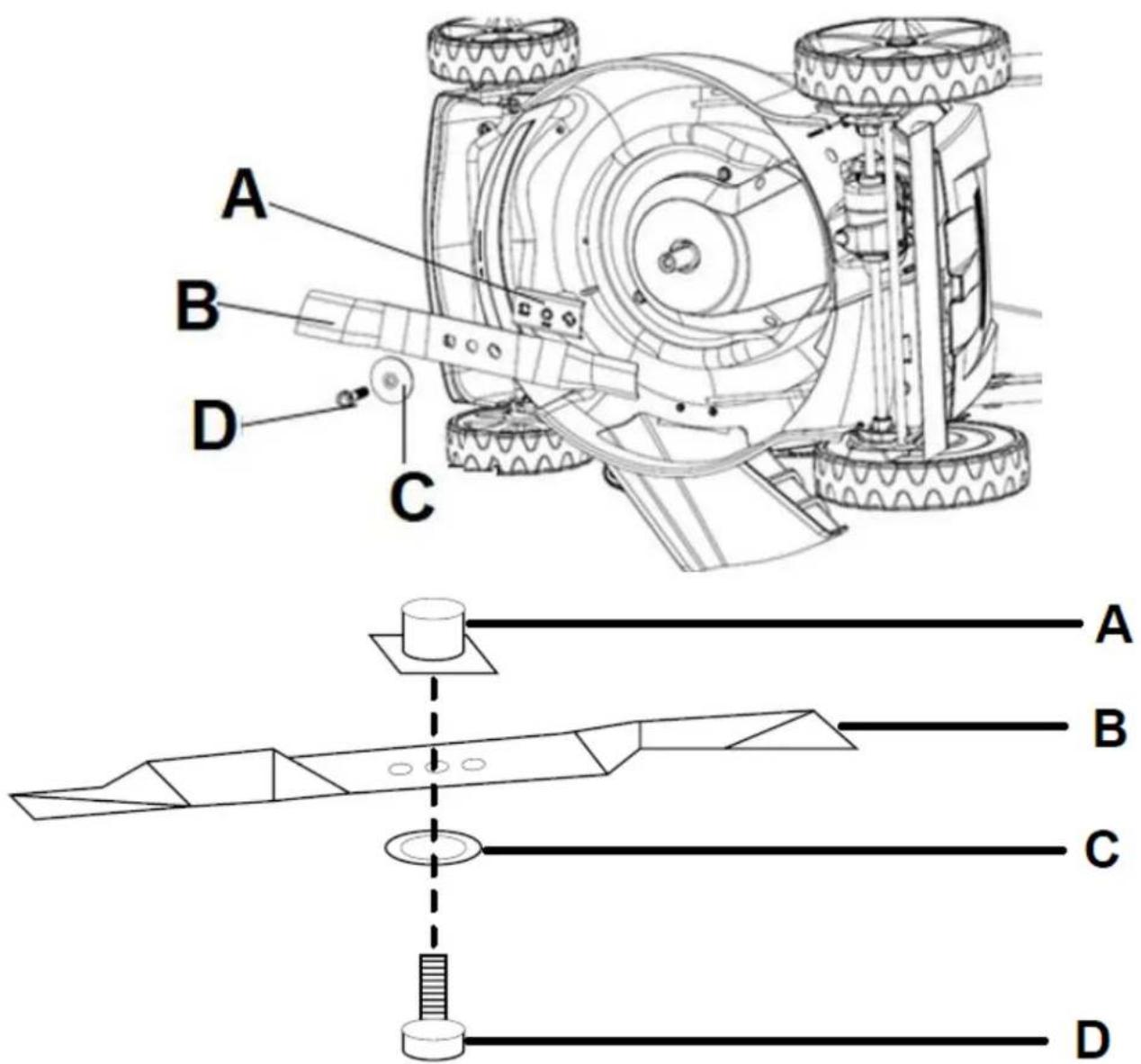

• Zmieniając nóż tnący zakładaj zawsze rękawice ochronne.

• Regularnie sprawdzaj kosz do trawy pod kątem zużycia i deformacji. Ze względów bezpieczeństwa zużyte i uszkodzone części należy bezzwłocznie wymieniać. Zachowaj szczególną ostrożność w trakcie ustawiania noża, aby Twoje palce nie zostały zakleszczone pomiędzy obracającym się nożem a nieruchomoymi częściami maszyny.

• Nie zmieniaj ustawień silnika, nie reguluj obrotów silnika. Nadmierne obroty są niebezpieczne dla silnika. Nie reguluj dźwigni gazu podczas pracy silnika.
• Używaj wyłącznie oryginalnych części zamiennych i części wyposażenia, które zostały dostarczone i/lub są zalecone przez producenta. Użycie innych części zamiennych prowadzi do utraty roszczeń z tytułu gwarancji.

4.4 Wskazówki bezpieczeństwa dotyczące paliwa

• Ostrożnie obchodź się z benzyną. Jest wysoce łatwopalna, a opary mogą być wybuchowe.
• Używaj wyłącznie atestowanych pojemników na benzynę.
• Wlewaj paliwo przed uruchomieniem silnika. Nigdy nie odkręcaj korka zbiornika paliwa i nie uzupełniaj paliwa podczas pracy silnika, ani gdy silnik jest jeszcze gorący. Zgaś silnik i odczekaj przynajmniej 2 minuty zanim dolejesz paliwo!
• Po dolaniu paliwa do zbiornika dobrze dokręć korek paliwa i powycieraj rozlane paliwo, przesuń urządzenie w inne miejsce przed uruchomieniem silnika.

- Uzupełniaj paliwo na wolnym powietrzu.

- Nie pal tytoniu w trakcie uzupełniania paliwa.

- Przechowuj paliwo w miejscu niedostępnym dla dzieci. Nie trzymaj paliwa, ani kosiarki w pomieszczeniach, gdzie jest otwarty ogień lub iskry, np. gazowy podgrzewacz do wody, grzejnik, piec.

- Nie uruchamiaj silnika w zamkniętym pomieszczeniu.

- Nie wdychaj oparów paliwa.

- Utrzymuj silnik w czystości, aby zminimalizować ryzyko pożaru. Usuń z urządzenia wszelkie pozostałości ścinek drewna, nadmiernego smaru, itp.

4.5 Specjalne zasady bezpieczeństwa dotyczące urządzeń zasilanych akumulatorami

• Upewnij się, że urządzenie ma zgaszony silnik podczas instalowania akumulatora. Instalowanie akumulatora podczas pracy silnika może spowodować wypadek.
• Ładuj akumulatory tylko wewnątrz pomieszczeń, ponieważ ładowarka jest przeznaczona tylko do takiego ładowania.
• Aby zmniejszyć ryzyko porażenia prądem elektrycznym, zawsze wyjmij akumulator z urządzenia zanim zaczniesz czyszczenie urządzenia.
• Nie wystawiaj akumulatora przez dłuższy czas na wibracje, silne promieniowanie słoneczne i niekładź go na kaloryferze. Gorąco może spowodować uszkodzenie akumulatora i wybuch.
• Przed rozpoczęciem ładowania zaczekaj, aż nagrzany akumulator ostygnie.
• Nie otwieraj akumulatora i chroń go przed mechanicznymi uszkodzeniami. Niebezpieczeństwo zwarcia i wydzielenia par drażniących drogi oddechowe. Zapewnij sobie dopływ świeżego powietrza, a razie wystąpienia dolegliwości skorzystaj dodatkowo z pomocy lekarskiej.

4.6 Prawidłowe postępowanie z ładowarką do akumulatorów

- To urządzenie nie jest przeznaczone do używania przez osoby (włącznie z dziećmi) o ograniczonych zdolnościach fizycznych, zmysłowych lub umysłowych lub osoby nieposiadające odpowiedniej wiedzy

i/lub odpowiedniego doświadczenia, chyba że będą one pracować pod nadzorem odpowiedzialnej za ich bezpieczeństwo osoby lub otrzymają od niej wskazówki, jak powinno być używane urządzenie.

- Trzymaj urządzenie z daleka od dzieci i zwierząt. Nadzoruj dzieci, aby wykluczyć zabawę urządzeniem.

- Do ładowania akumulatorów używaj wyłącznie dostarczonej ładowarki. Niebezpieczeństwo pożaru i wybuchu.

- Ładowarkę stosuj wyłącznie z oryginalnymi akumulatorami. Ładowanie innych akumulatorów może prowadzić do zranień i pożaru.

- Przed każdym użyciem sprawdzaj ładowarkę, jej przewód i wtyczkę. Naprawy zlecaj tylko wykwalifikowanemu personelowi i tylko z użyciem oryginalnych części zamiennych. Nie używaj uszkodzonej ładowarki i nie otwieraj jej sam. Zapewni to bezpieczeństwo urządzenia.

- Podłączaj ładowarkę tylko do gniazdka. Uważaj, by napięcie sieciowe było zgodne z danymi znajdującymi się na tabliczce znamionowej znajdującej się na ładowarce. Niebezpieczeństwo porażenia prądem.

- Przed rozłączeniem i połączeniem złączy między akumulatorem/ urządzeniem zawsze odłączaj ładowarkę od sieci.

- Utrzymuj urządzenie w czystości, nie wystawiaj go na działanie wilgoci i deszczu. Nigdy nie używaj ładowarki na dworze. Zabrudzenie ładowarki i dostanie się wody do jej wnętrza zwiększa ryzyko porażenia prądem.

- Unikaj mechanicznych uszkodzeń ładowarki. Mogą one powodować wewnętrzne zwarcia.

- Ładowarki nie używaj na palnym podłożu (np. papier, tekstylia). Niebezpieczeństwo pożaru wskutek nagrzania wywołanego ładowaniem.

- Jeżeli przewód zasilający ładowarki jest uszkodzony, musi on zostać wymieniony przez producenta lub jego serwis albo osobę posiadającą podobne kwalifikacje - tylko w ten sposób można zapewnić bezpieczeństwo urządzenia.

- Akumulator nowego urządzenia jest naładowany tylko częściowo (ok. 40%) i wymaga pełnego naładowania przed pierwszym użyciem. Przed pierwszym użyciem zaleca się ładować akumulator do jego pełnego naładowania. Włóż akumulator do wnęki ładowarki i podłącz ładowarkę do sieci elektrycznej.

- Po pełnym naładowaniu akumulatora odłącz wtyczkę od gniazdka sieciowego i odłącz ładowarkę od urządzenia. Pełne naładowanie starcza na maksymalnie 50 rozruchów.

OSTRZEŻENIE

Twoja odpowiedzialność: Ogranicz użytkowanie tego urządzenia do osób, które przeczytały, zrozumiały i będą się stosować do ostrzeżeń i zaleceń zawartych w tej instrukcji.

5. Montaż

OSTRZEŻENIE

Przed montażem poszczególnych elementów sprawdź czy masz wszystkie potrzebne części.

Uruchom silnik dopiero wtedy, gdy kosiarka jest zmontowana.

5.1 Montaż uchwytu kosiarki

1. Przymocuj dolny uchwyt (Rys. 2, poz. 3) do korpusu kosiarki. Użyj do tego celu nakrętki motylkowej (Rys. 2, poz. A), podkładki (Rys. 2, poz. B) a po drugiej stronie uchwytu: plastikowego elementu montażowego

(Rys. 2, poz. C) metalowego elementu montażowego (Rys. 2, poz. D) i śruby (Rys. 2, poz. E). Zwróć uwagę na to, aby z każdej strony jeden z otworów (dolny) uchwytu dolnego został umieszczony na bolcu wystającym z korpusu. Uchwyt przymocuj po obu stronach korpusu kosiarki. Kolejność ułożenia elementów montażowych przedstawiono na Rys. 2.

Rys. 2

OSTRZEŻENIE

Upewnij się, że zaczep linki rozrusznika znajduje się po prawej stronie uchwytu górnego

(gdy stoisz za kosiarką).

1. Zamontuj uchwyt górny (Rys. 3, poz. 1) i dokręć po obu stronach uchwytu dolnego (Rys. 3, poz. 3), podkładką (Rys. 3, poz. B) i nakrętkami motylkowymi (Rys. 3, poz. A) i podkładką (Rys. 3, poz. C) i klamrami (Rys. 2, poz. 4). Kolejność montowania elementów uwzględniono na Rys. 3.

Rys.3

5.2 Montaż panelu górnego

1. Przeprowadź linkę od napędu przez otwór w panelu i przymocuj ją do dźwigni napędu.
2. Przykręć panel górny (Rys. 4, poz. 17) do górnego uchwytu za pomocą dołączonych 4 śrub (Rys.4, poz. A) jak na Rys. 4.

1. Przymocuj linkę napędu i hamulcową do uchwytu kosiarki za pomocą zaczepu (Rys. 5, poz. 25).
2. Uchwyt od linki rozrusznika zamontuj na zaczepie do linki rozrusznika (Rys. 5, poz. 9).

Rys. 5

5.3 Kosz na trawę

Aby zmontować kosz na trawę

1. Materiałowy kosz (Rys. 6, poz. 8C) powinien być przymocowany do pokrywy kosza (Rys. 6, poz. 8A)
2. Na pokrywie kosza powinna być tez zamocowana metalowa rama (Rys. 6, poz. 8B).
3. Zaciśnij plastikowe klipsy od materiałowego kosza na metalowej ramie (Rys. 6, poz. 8B) jak pokazują strzałki. Upewnij się, że te klipsy są w pełni przymocowane do metalowej ramy.

Rys. 6

1. Złożony kosz na trawę zamontuj na kosiarce. W tym celu podnieś tylną klapę (Rys. 7, poz. 10) i zamocuj kosz (Rys. 7, poz. 8) z tyłu obudowy.

Rys. 7

Upewnij się, że kosz jest dobrze zamocowany – sam nie wypada.

5.4 Olej silnikowy

OSTRZEŻENIE

Kosiarka dostarczana jest z pustą miską olejową.

OSTRZEŻENIE

Zastosuj się do wskazówek producenta silnika odnośnie rodzaju oleju.

Przed uruchomieniem wlej olej do miski olejowej.

Pojemność miski olejowej 0,45 litra.

Zalecany olej SAE30.

Aby przedłużyć żywotność silnika ważne jest aby po pierwszych 5 godzinach pracy urządzeniem wymienić olej.

Nalewanie oleju silnikowego

1. Odkreć korek zbiornika oleju.
2. Ostrożnie wlej olej (ok. 0,45L)

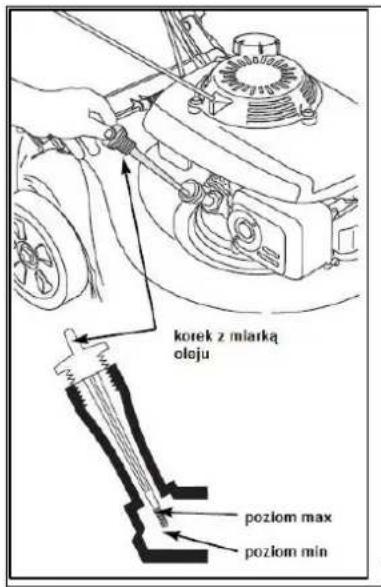

3. Sprawdź poziom oleju za pomocą miarki. Odpowiedni poziom oleju powinien być zawsze na poziomie maksimum na miarce. Jeśli poziom jest za niski dolej oleju.

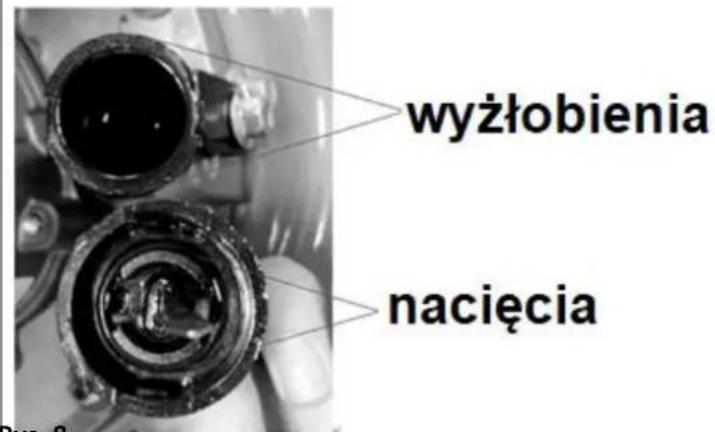

4. Przykręć korek zbiornika oleju (naprowadź nacięcia od korka na wyżłobienia od wlewu) wykonując ¼ obrotu.

Rys. 8

5.5 Paliwo

OSTRZEŻENIE

Kosiarka dostarczana jest z pustym zbiornikiem paliwa.

Pojemność zbiornika paliwa wynosi 0,8 L. Nie przepełniaj zbiornika

OSTRZEŻENIE

Zastosuj się do wskazówek producenta silnika odnośnie rodzaju paliwa.

Zawsze używaj bezpiecznego pojemnika na paliwo. Używaj świeżego paliwa. Nie przechowuj paliwa dłużej niż 30 dni.

Podczas wlewania paliwa nie pal papierosów. Nie uzupełniaj paliwa w pomieszczeniu zamkniętym.

Przed dolaniem paliwa zatrzymaj silnik i poczekaj kilka minut, aż ostygnie.

Paliwo przechowuj w miejscu niedostępnym dla dzieci. Po napełnieniu paliwa zawsze dobrze dokręć korek zbiornika paliwa. Nie wdychaj oparów paliwa.

Paliwo jest substancją łatwopalną. Zachowaj wszelkie środki bezpieczeństwa dotyczące obchodzenia się z paliwem.

Nalewanie paliwa

1. Odkręć korek zbiornika paliwa (Rys. 9, poz. 5).

Rys. 9

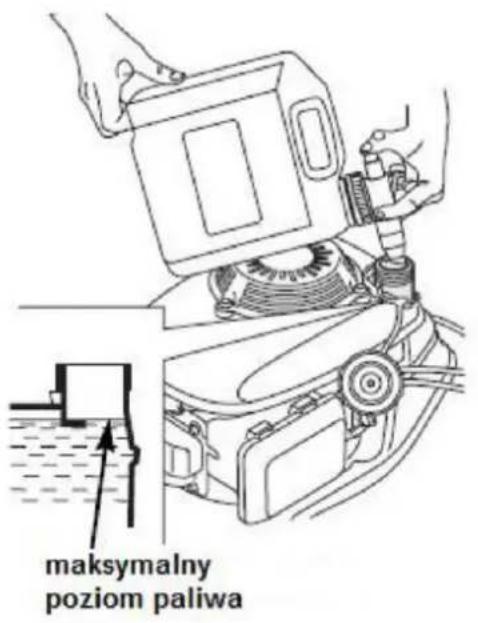

1. Nalej ostrożnie paliwo – ok 0,8 L. Nie przepełniaj zbiornika! Poziom max pokazano na Rys. 11.

Rys. 10

1. Dokreć korek.
2. Powycieraj porozlewane paliwo zanim uruchomisz silnik.

5.6 Regulacja wysokości koszenia

OSTRZEŻENIE

Łzanim przystąpisz do regulacji wysokości koszenia puść dźwignię wyłącznika zapłonu

i poczekaj kilka sekund aż zatrzyma się silnik i noże, które obracają się jeszcze przez chwilę po wyłączeniu silnika.

Kosiarka posiada 7-stopniową, centralną regulację wysokości koszenia.

Dźwignię regulacji wysokości koszenia (Rys. 11, poz. 14) przy tylnym prawym kole ustaw w odpowiednim poziomie. W celu zmiany położenia dźwigni odciągnij ją w bok (1) w kierunku koła i pchnij w przód lub w tył (2).

WYŻEJ

Dla większości trawników zalecamy środkową pozycję koszenia.

Jeśli będziesz ciąć zbyt nisko przy podłożu jakość trawy znacznie się pogorszy i zbieranie trawy do kosza nie będzie tak dokładne.

OSTRZEŻENIE

Nie ustawiaj wysokości cięcia zbyt nisko. Nóż nie może dotykać podłoża przy nierównościach terenu. Ustawienie wysokości cięcia na ok. 2,5 cm jest możliwe tylko na bardzo zadbanych trawnikach przy częstym koszeniu.

Normalna wysokość koszenia to 3-4,5 cm. Na większych powierzchniach to 5-7,5 cm.

Nie uruchamiaj silnika gdy kosiarka stoi w wysokiej trawie.

5.7 Funkcja 4w1

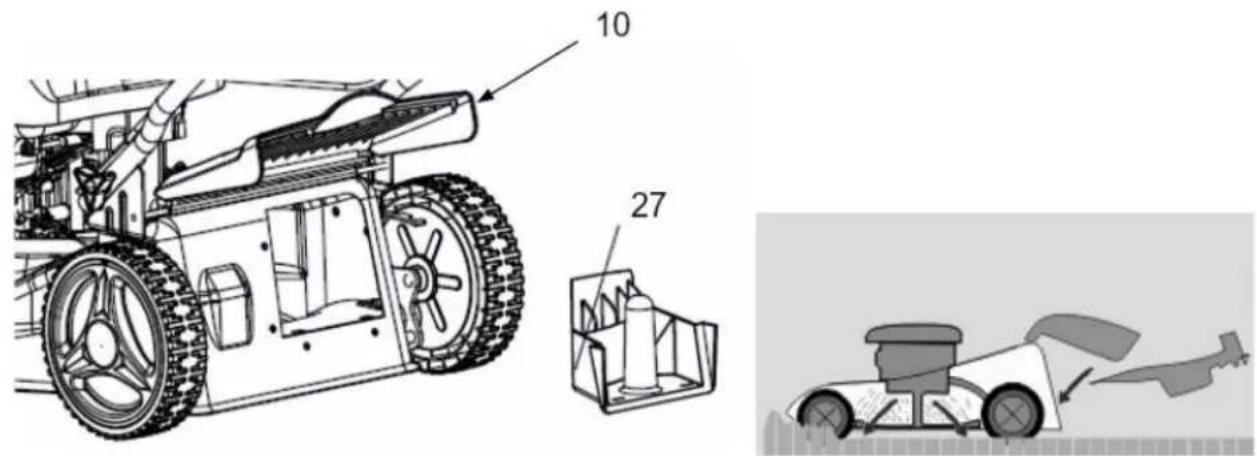

Mielenie-montaż zaślepki mielącej tylnej

Zaślepka służy do zamykania kanału wyrzutowego trawy do kosza. Sprawia, że trawa jest lepiej zmielona. Jeżeli chcesz mielić koszoną trawę podnieś tylna klapę, zdemontuj kosz na trawę, założ zaślepkę mielącą tylną (Rys. 12, poz. 27) upewnij się że zostanie zablokowana na miejscu i opuść tylną klapę (Rys. 12, poz. 10). Tylna klapa powinna zakryć zaślepkę mielącą.

Wyjmij zaślepkę gdy kosisz z założonym koszem.

Rys. 12

Tylny wyrzut ze zbieraniem trawy

Wyjmij zaślepkę mielącą i założ kosz zbierający (Rys. 1, poz. 8) jak na Rys. 13.

Boczny wyrzut trawy— montaż osłony bocznego kanału wyrzutowego

W przypadku korzystania z funkcji wyrzutu bocznego należy najpierw zdemontować kosz na trawę i podłączyć zaślepkę do mulczowania.

1. Następnie podnieś zaślepkę bocznego wyrzutu (Rys. 14, poz. 19) i zamontuj osłonę bocznego kanału wyrzutowego (Rys. 14, poz. 20).
2. Zwolnij zaślepkę bocznego wyrzutu (Rys. 14, poz. 19), aby zabezpieczyć osłonę bocznego kanału wyrzutowego na miejscu (Rys. 14, poz. 20).

Rys. 14

Funkcja	Zaślepka mieląca	Worek na trawę	Boczny wyrzut
Zbieranie do kosza	NIE	TAK	NIE
Mielenie	TAK	NIE	NIE
Boczny wyrzut	TAK	NIE	TAK

5.8 Obsługa akumulatora

OSTRZEŻENIE

Nieprawidłowa obsługa akumulatora lub ładowarki może doprowadzić do porażenia

prądem lub pożaru.

Podczas ładowania akumulatora

1. Akumulator ładuj wyłącznie przy użyciu dołączonej ładowarki

2. Nie używaj dołączonej ładowarki do ładowania akumulatorów innego typu.

3. Dbaj o suchość akumulatora i ładowarki. Nie wystawiaj akumulatora i ładowarki na działanie deszczu lub wilgoci.
4. W celu zminimalizowania ryzyka uszkodzenia wtyczki i przewodu podczas odłączania ładowarki ciągnij za wtyczkę, a nie za przewód.
5. Nie korzystaj z przedłużaczy, jeśli nie jest to konieczne.

6. Użycie nieprawidłowego przedłużacza stwarza ryzyko wystąpienia pożaru lub porażenia prądem. Jeśli zachodzi konieczność użycia przedłużacza, upewnij się, że:

7. Liczba styków wtyczki przedłużacza odpowiada liczbie, wielkości i kształtowi styków wtyczki ładowarki.

8. Przedłużacz jest odpowiednio podłączony i znajduje się w dobrym stanie.

9. Przekrój przewodu wynosi minimum 1,5 mm ^2 i jest zgodny z natężeniem znamionowym AC ładowarki.

10. Nie używaj ładowarki, jeśli przewód lub wtyczka są uszkodzone. Niezwłocznie wymień ładowarkę.

11. Nie używaj ładowarki, jeśli została wcześniej mocno uderzona, upadła lub została uszkodzona w inny sposób. Uszkodzoną ładowarkę należy wymienić. Ładowarka nie jest elementem nadającym się do naprawy.

12. Nie demontuj ładowarki ani nie podejmuj prób jej naprawy.

13. W celu zminimalizowania ryzyka porażenia prądem, przed przystąpieniem do czyszczenia odłącz ładowarkę od gniazdka.

14. Nie zwieraj styków. Nie wkładaj żadnych przedmiotów w styki akumulatora.

Ładowanie akumulatora

1. Podłącz ładowarkę do gniazdka. Wskaźnik ładowania zaświeci się na zielono (Rys. 15, poz. A).

1. Wsuń do końca akumulator do ładowarki. Upewnij się, że akumulator jest stabilnie zamocowany w ładowarce.

2. Czerwony wskaźnik (Rys. 15, poz. B) wskazuje, że akumulator jest ładowany prawidłowo.

3. Zielony wskaźnik wskazuje, że akumulator jest w pełni naładowany. Wówczas czerwony wskaźnik gaśnie.

4. Po naładowaniu akumulatora wyjmij go z ładowarki wciskając przycisk odblokowujący akumulatora i odłącz ładowarkę od zasilania.

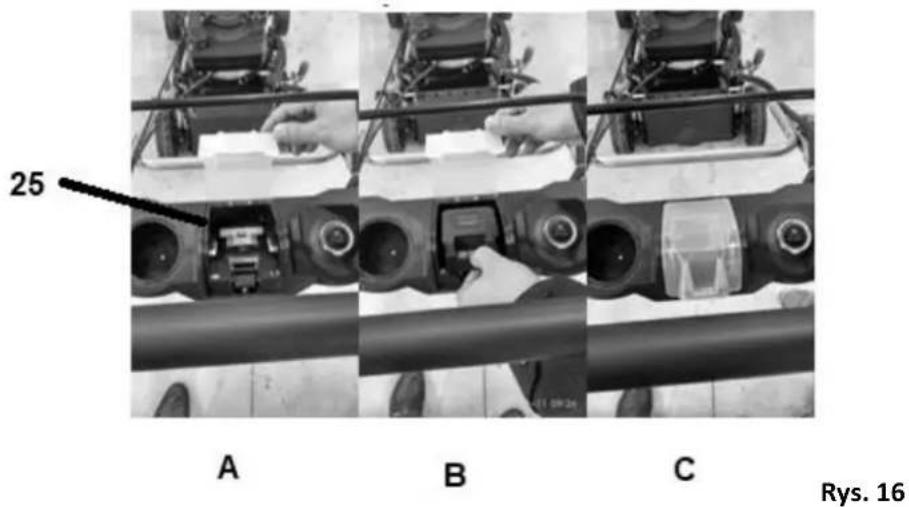

Wkładanie akumulatora do urządzenia

Otwórz klapkę od kieszeni na akumulator (Rys. 16, poz. A)

Umieść akumulator w kieszeni na akumulator (Rys. 16, poz. B)

Zamknij klapkę od kieszeni na akumulator (Rys. 16, poz. C)

Wyjmowanie akumulatora z urządzenia

Otwórz klapkę od kieszeni na akumulator (Rys. 16, poz. A)

Wciśnij przycisk odblokowujący akumulatora (Rys. 17, poz. A)

Wyjmij akumulator z kieszeni na akumulator (Rys. 17, poz. B)

Zamknij klapkę od kieszeni na akumulator (Rys. 16, poz. C)

6.1 Uruchamianie i gaszenie silnika

OSTRZEŻENIE

Nie uruchamiaj urządzenia niekompletnego czy nieprawidłowo złożonego.

Przed uruchomieniem sprawdź zawsze poziom oleju i paliwa!

Przed uruchomieniem sprawdź czy wszystkie elementy zabezpieczające są prawidłowo zamocowane i czy są w dobrym stanie.

Przed uruchomieniem sprawdź, czy akumulator znajduje się w kieszeni na akumulator.

OSTRZEŻENIE

Przed uruchomieniem sprawdź teren pracy i usuń ewentualne przeszkody i przedmioty,

które mogą zostać pochwycone przez wirujący nóż.

OSTRZEŻENIE

Sprawdź akumulator pod kątem zanieczyszczeń; w razie potrzeby wyczyść za pomocą Włóż akumulator. Upewnij się, że akumulator jest stabilnie zamocowany.

OSTRZEŻENIE

Nie koś podczas opadów atmosferycznych.

OSTRZEŻENIE

Jeżeli główny wkład filtra powietrza jest wykonany z gąbki przed uruchomieniem

silnika należy:

1. Sprawdzić, czy jest on suchy czy nasączony olejem.
2. Jeśli jest suchy należy wyjąć go z obudowy filtra i nasączyć olejem silnikowym.
3. Nadmiar oleju wycisnąć w suchą szmatkę.
4. Włożyć wkład gąbkowy do obudowy filtra i zamknąć pokrywę.

Nasączona olejem gąbka wkładu filtra powietrza zatrzymuje drobny pył i nie pozwala, aby przenikał on do komory silnika. Chroni to silnik przed przedwczesnym zużyciem. Nasączanie gąbki olejem powinno być również wykonywane każdorazowo podczas czyszczenia i konserwacji filtra powietrza.

Nie uruchamiaj kosiarki w wysokiej trawie.

OSTRZEŻENIE

Pamiętaj, aby zwolnić dźwignię napędu (Rys. 18, poz. 8), celem zapobiegnięcia ruszeniu kosiarki po uruchomieniu kosiarki.

Rys. 18

Prawidłowo zmontowaną maszynę możesz uruchomić w 2 następujące sposoby:

I sposób – za pomocą ELEKTOSTARTU

1. Stań za kosiarką. Przyciągnij dźwignię hamulca/ wyłącznika zapłonu (bezpieczeństwa) (Rys. 19, poz. 2) do uchwytu, jak pokazano na Rys. 19.

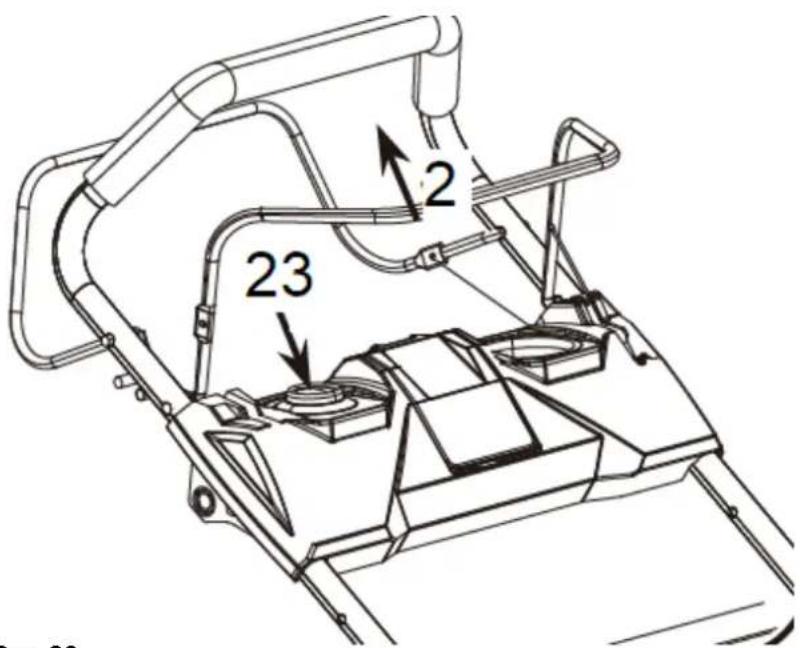

1. Wciśnij przycisk elektrostartu (Rys. 20, poz. 23) umiejscowiony na panelu, aby uruchomić silnik – trzymając jednocześnie dźwignię hamulca/ wyłącznika zapłonu (bezpieczeństwa) (Rys. 20, poz. 2).

Rys. 20

Jeżeli silnik nie uruchomi się od razu, poczekaj co najmniej jedną minutę zanim spróbujesz uruchomić ponownie silnik.

1. Przyciągnij dźwignię napędu (Rys. 21, poz. 8) do uchwytu, kosiarka zacznie jechać (nie puszczaj dźwigni bezpieczeństwa, bo silnik zgaśnie!)

Rys. 21

II sposób – za pomocą ROZRUCHU RE CZNEGO

1. Drugą ręką chwyć uchwyt linki rozrusznika (Rys. 22, poz. 16) zawieszony na zaczepie (Rys. 22, poz. 9).

Rys. 22

1. Pociągnij linkę rozrusznika (Rys. 22, poz. 16) aż do wyczucia oporu a następnie szarpnij mocno. Jeśli uruchamiasz zimny silnik należy powtórzyć operację 2-3 razy, gdy nie silnik nie uruchomi się za pierwszym razem. Jeśli jest zimno pozwól by silnik rozgrzewał się kilka minut, zanim rozpoczniesz dalszą pracę.

2. Przyciągnij dźwignię napędu (Rys. 21, poz. 8) do uchwytu, kosiarka zacznie jechać (nie puszczaj dźwigni bezpieczeństwa, bo silnik zgaśnie!)

OSTRZEŻENIE

Napędu używaj tylko i wyłącznie na prostych odcinkach, a koniecznie wyłączaj na zakrętach, ponieważ kosiarki nie posiadają mechanizmu różnicowego i może to doprowadzić do uszkodzenia napędu.

1. Zwolnij dźwignię hamulca/ wyłącznika zapłonu (bezpieczeństwa) i napędu. Odłącz przewód świecy zapłonowej, by zapobiec przypadkowemu uruchomieniu silnika. Zanim uruchomisz ponownie silnik sprawdź linkę hamulca. Upewnij się, że jest prawidłowo założona. Jeśli linka jest uszkodzona bądź wygięta, wymień ją na nową.

OSTRZEŻENIE

Gdy zgasisz silnik kosiarki nóż obraca się jeszcze przez kilka sekund, dlatego nie zbliżaj rąk w pobliżu noża, dopóki całkowicie się nie zatrzyma!

OSTRZEŻENIE

Upewnij się, że nóż przestał się obracać zanim na nowo uruchomisz silnik.

Jeżeli urządzenie wydaje jakieś niepokojące dźwięki – skontaktuj się ze sprzedawcą bądź z serwisem producenta. Jeśli nie obserwujesz takich hałasów – urządzenie jest gotowe do pracy.

6.2 Gdy dojdzie do zalania silnika

OSTRZEŻENIE

jeśli silnik nie uruchomi się po kilku uruchomieniach rozrusznika silnik mógł zostać zalany nadmiarem paliwa. W takiej sytuacji:

1. Zwolnij dźwignię hamulca/ wyłącznika zapłonu (bezpieczeństwa), aby zatrzymać silnik.

2. Wykręć świecę zapłonową, osusz ją i zamontuj ponownie.

Zamontuj świecę zapłonową ostrożnie, dokręcając najpierw ręcznie, aby uniknąć przekręcenia gwintu.

Potem dokręć o 1/8 do 1/4 obrotu kluczem nasadowym świecy zapłonowej, aby docisnąć podkładkę.

1. Przyciągnij dźwignię hamulca/ wyłącznika zapłonu (bezpieczeństwa), w stronę górnego uchwytu.
2. Uruchom rozrusznik w sposób opisany powyżej.

6.3 Koszenie trawy

Regularne koszenie trawy pobudza trawę do wzrostu, przyczynia się jednocześnie do obumierania chwastów.

Dlatego też, po każdym koszeniu trawa uzyskuje większą gęstość i jednocześnie można ją równomiernie obciązać.

Przeprowadź pierwsze koszenie, gdy trawa osiągnie wysokość 70-80 mm na początku okresu wegetacyjnego. W głównym okresie wegetacyjnym trawę koś przynajmniej raz w tygodniu.

• Koś w miarę możliwości po prostych pasach. Aby nie pozostawić nieskoszonych luk na trawniku zwrócić uwagę, aby pasy zawsze na siebie zachodziły na szerokości paru centymetrów.
• Wysokość koszenia ustaw tak, aby urządzenie nie zostało przeciążone. W przeciwnym razie może dojść do uszkodzenia silnika.
• Na pochyłościach pracuj zawsze poprzecznie do stoku.
• Najlepszy wynik koszenia zostanie osiągnięty, jeśli trawa jest sucha. Mokra trawa będzie miała tendencję do zapychania ostrza oraz systemu wyrzutu trawy.
• Trawa rośnie w różnym tempie o różnych porach roku. Nigdy nie używaj najniższej wysokości cięcia do pierwszego pokosu w sezonie lub w warunkach suszy.
• Należy skosić tylko około jednej trzeciej wysokości trawy.
• Podczas koszenia z mulczowaniem, aby zapewnić efektywne rozrzucenie skoszonej trawy, nie koś wysokiej ani mokrej trawy. Po kilku minutach koszenia zatrzymaj kosiarkę i wyczyść ostrze oraz podwozie.
• Wyczyść kosiarkę po każdym użyciu. Nie usuwaj resztek trawy z obudowy kosiarki lub z ostrza ręcznie lub za pomocą stopy czy ręki! Zamiast tego użyj odpowiednich narzędzi, takich jak szczotka lub miotła.

7. Konserwacja, wymiana noża, przechowywanie i zamawianie części zamiennych

OSTRZEŻENIE

Przed wykonaniem prac konserwacyjnych i czyszczeniem bądź przechowywaniem zgaś

silnik, odłącz przewód świecy zapłonowej oraz wyjmij akumulator i poczekaj, aż nóż zatrzyma się.

Zleć prace, które nie są opisane w tej instrukcji, upoważnionej placówce serwisowej.

OSTRZEŻENIE

Nie spryskuj akumulatora i silnika od kosiarki wodą. Nie myj kosiarki myjką

ciśnieniową!

7.1 Czyszczenie i konserwacja

• Utrzymuj urządzenie w czystości. Do czyszczenia stosuj szczotkę lub szmatkę, nie używaj żadnych środków do czyszczenia, ani rozpuszczalników.
• Kosiarkę należy dokładnie wyczyścić od razu po każdym użyciu. Nie dopuść, aby skoszona trawa i inne zanieczyszczenia wyschły i stwardniały na powierzchniach kosiarki. Zaschnięte resztki trawy i brud mogą

zakłócać działanie koszenia. Sprawdź, czy w wyrzucie trawy nie ma resztek roślinności. Usuń wszelkie takie pozostałości.

• Przed każdym użyciem sprawdź kosiarkę pod kątem widocznych usterek, takich jak nieprzytwierdzone lub uszkodzone części. Regularnie sprawdzaj dokręcenie wszystkich śrub i wkrętów. Zużyte bądź żle dokręcone nakrętki mogą spowodować bardzo niebezpieczne uszkodzenia silnika bądź ramy.
• Sprawdzaj regularnie stan obudowy, urządzeń bezpieczeństwa i osłonę bocznego kanału wyrzutowego pod kątem uszkodzeń i stabilności przymocowania. Wymień na nowe, jeśli zachodzi taka potrzeba.
• Nie przechowuj kosiarki z pełnym zbiornikiem paliwa w pomieszczeniu zamkniętym, gdzie opary paliwa mogą stanowić niebezpieczeństwo w połączeniu z iską bądź płomieniem. Niech silnik ostygnie zanim schowasz kosiarkę w miejsce przechowywania.
• Jeśli nóż mocno uderzy w obcy przedmiot, zatrzymaj kosiarkę i udaj się z nią do serwisu.
• Po każdym koszeniu sprawdzaj kosiarkę i usuwaj wszystkie resztki roślinne, pozostałości smaru z jej kółek, otworów i spod obudowy (komory noża) a także silnika i tłumika. Stosuj do tego kawałek drewna lub plastiku, nie używaj twardych narzędzi – mogą uszkodzić urządzenie.
• Często sprawdzaj nóż, by uzyskać optymalne cięcie. Nóż powinien być zawsze ostry i dobrze wyważony. Sprawdź spód kosiarki i mocowanie ostrza. (naprzeciwko wlewu oleju).

Przed przechyleniem kosiarki na bok należy całkowicie opróżnić zbiornik paliwa za

pomocą pompy odsysającej benzynę. Nie przechylaj kosiarki o więcej niż 90 stopni.

• Jeśli chcesz spuścić paliwo, należy to zrobić przed zimą, na zewnątrz.
• Dokładnie przeczytaj rozdział o konserwacji w instrukcji obsługi silnika.
• Sprawdzaj regularnie poziom oleju i dolej lub wymień olej jeśli jest to wymagane.
• Smaruj regularnie osie kół i łożyska smarem

7.1.1 Plan czynności konserwacyjnych

Prawidłowe wykonywanie rutynowej konserwacji kosiarki zapewni lata bezproblemowego użytkowania.

Prosimy zachować niniejszą instrukcję do wykorzystania jej w przyszłości.

Zaleca się przestrzeganie poniższego harmonogramu konserwacji. Dzięki temu kosiarka będzie działać prawidłowo i będzie bezpieczna w użytkowaniu.

KiedyCo		Przed kaźdym użyciem	Po miȩsiącu lub 25h pracy	Po sezonie lub 36h pracy	Co rok lub co 300 h pracy
Olej silnikowy	Sprawdzenie	x
	Wymiana		x
Filtr powietrza	Sprawdzenie	x
	Czyszczenie		x
	Wymiana			x
Świeca zapłonowa	Sprawdzenie	x
	Czyszczenie i regulacja		x
	Wymiana			x
Luz zaworowy	Sprawdzenie/Regulacja				x^*
Głowicacylindra	Czyszczenie				x^*

* Te czynności powinny być wykonywane u autoryzowanego dealera o ile nie posiadasz odpowiednich uprawnień i narzędzi

Aby przedłużyć żywotność silnika istotnym jest zmienienie oleju silnikowego po pierwszych 5 godzinach pracy.

7.2 Czyszczenie kosza

Gdy tylko skoszona trawa zacznie pozostawiać ślady kosiarki, należy opróżnić kosz na trawę. UWAGA: Przed zdjęciem worka na trawę wyłącz silnik i poczekaj, aż ostrze się zatrzyma.

1. Aby zdjąć worek na trawę, jedną ręką unieś tylną klapę, a drugą chwyć uchwyt kosza. Klapa automatycznie opadnie po usunięciu kosza na trawę i zamknie tylny otwór wyrzutowy.
2. Opróżnij kosz na trawę z resztek trawy i założ ponownie na kosiarkę.

OSTRZEŻENIE

Jeśli w kanale wyrzutowym znajdą się resztki trawy, należy je wyczyścić szczotką. Nie

usuwaj resztek trawy z obudowy kosiarki ani z ostrza ręką ani stopami. Zamiast tego użyj odpowiednich narzędzi, takich jak pędzel lub miotła. Aby mieć pewność, że skoszona trawa będzie mogła zostać zebrana do worka na trawę, otwór wyrzutowy i wnętrze obudowy kosiarki należy oczyścić z wszelkich blokad.

7.3 Wymiana noża

OSTRZEŻENIE

W trakcie manipulowania nożem (montażu, ostrzenia, czyszczenia, itd.) noś

zawsze grube rękawice ochronne (brak w zestawie) oraz odłącz przewód świecy zapłonowej.

Ze względów bezpieczeństwa ostrze powinno być zawsze ostrzone, wyważone i montowane przez autoryzowany serwis.

Nóż jest wykonany z odpowiedniej jakości stali i został utwardzony termicznie w obszarze roboczym. Jeżeli nóż jest tępy, możesz go naostrzyć w punkcie serwisowym. Aby uzyskać dobre wyniki koszenia ostrz nóż co około 25-50 roboczogodzin. Jeżeli zużyciu uległo więcej niż 1/3 szerokości noża, wymień go na nowy. Przed rozpoczęciem pracy zawsze upewnij się, że nóż nie tylko jest ostry, ale także dobrze wyważony. W tym celu nałów go środkowym otworem na metalowy pręt; nóż powinien pozostać w pozycji poziomej. Jeżeli tak nie jest - zrównoważ go „usuwając” trochę metalu ze strony, która jest niżej.

Ostrość noża wpływa na wydajność kosiarki. Jeżeli nóż jest uszkodzony lub nie można go wyważyć - wymień na nowy.

Wymiana noża:

1. Zdejmij nasadkę świecy zapłonowej.
2. Zlej paliwo i olej.
3. Położ urządzenie na boku (na stronie, na której jest tłumik).
4. Przytrzymaj nóż i odkręć śrubę noża w kierunku odwrotnym do ruchu wskazówek zegara za pomocą odpowiedniego klucza płaskiego lub dynamometrycznego.
5. Zamocuj nowy nóż na piaście w kolejności odwrotnej: adapter noża (Rys. 23, poz. A), nóż (Rys. 23, poz. B), podkładka (Rys. 23, poz. C) i śruba (Rys. 23, poz. D). Zwróć uwagę, by nóż był ustawiony w prawidłowej pozycji (łopatki noża muszą być wygięte do góry, wszystkie otwory muszą pasować do

kołków) i aby śruba była dobrze dokręcona. Zakładając ponownie nóż upewnij się, że jego tnące końca są ustawione w tym samym kierunku co obroty silnika. Śruba musi być dokręcona momentem około 45 Nm.

Rys. 23

Zaleca się wymianę noża na oryginalny, wykonany ze stali o długości 46 cm.

Nr katalogowy noża u producenta: DUX 602002 - NÓŻ 46cm

Oświadczenie dotyczy noża 4 w 1 oferowanego wraz z różnymi modelami kosiarek dystrybuowanych przez firmę Krysiak Sp. z o.o.

Omawiany nóż jest nożem uniwersalnym, jego kształt i konstrukcja pozwala na wykonywanie odpowiednich funkcji kosiarki, w zależności od zastosowanych akcesoriów opisanych w instrukcji obsługi urządzeń:

• mielenie;
• tylny wyrzut ze zbieraniem trawy;
• boczny wyrzut.

Kształt noża jest niezmienny i pozwala na wykonanie wszystkich opisanych powyżej funkcji. Uniwersalność noża w tym przypadku nie pozwala na spełnianie pojedyńczej funkcji w stopniu tak zadowalającym jak zastosowanie noża, którego konstrukcja jest przystosowana wyłącznie do jednej z opisanych funkcji. Naturalnym jest, że noż 4 w 1 nigdy nie będzie tak dobrze wykonywał zadania i będzie zostawiał trochę trawy, lub mniej dokładnie ją mielił niż noż dedykowany do danej czynności. Jeśli stopień zadowolenia z wykonywania danej czynności nie jest wystarczający dla użytkownika to powinien on zaopatrzyć się w noż, którego konstrukcja jest tylko i wyłącznie dedykowana do danej funkcji.

Konstrukcja urządzeń oraz ich funkcjonalność, a co za tym idzie noży 4 w 1 posiada wymagane badania techniczne i ma odpowiednie certyfikaty dopuszczające do sprzedaży na rynku polskim.

7.4 Świeca zapłonowa

1. Gdy silnik jest zimny zdejmij kapturek ze świecy zapłonowej.

Rys. 24

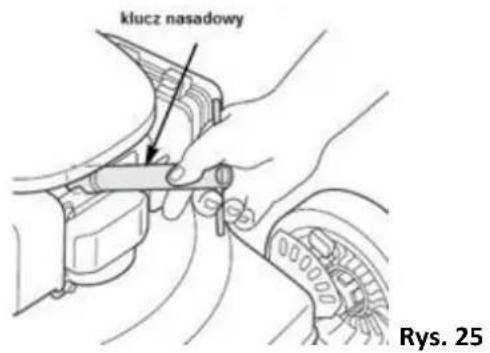

1. Kluczem nasadowym do świecie wykręć świecę.

1. Świecę oczyść szczotką.
2. Za pomocą szczelinomierza ustaw szczelinę 0,7-0,8 mm. Zamontuj ponownie świecę uważając, by nie dokręcić jej zbyt mocno.

OSTRZEŻENIE

Luźna świeca może przegrzać i uszkodzić silnik. Zbyt mocno dokręcona może spowodować uszkodzenia w głowicy cylindra.

7.5 Filtr powietrza

OSTRZEŻENIE

Zabrudzone filtry powietrza zmniejszają moc silnika poprzez dostarczanie zbyt małej ilości powietrza do gaźnika. Jeśli powietrze zawiera dużo kurzu, filtr powietrza należy sprawdzać częściej. Co 50 roboczogodzin czyść filtr powietrza.

Wszelkie informacje dotyczące wymiany filtra powietrza znajdziesz w instrukcji obsługi silnika.

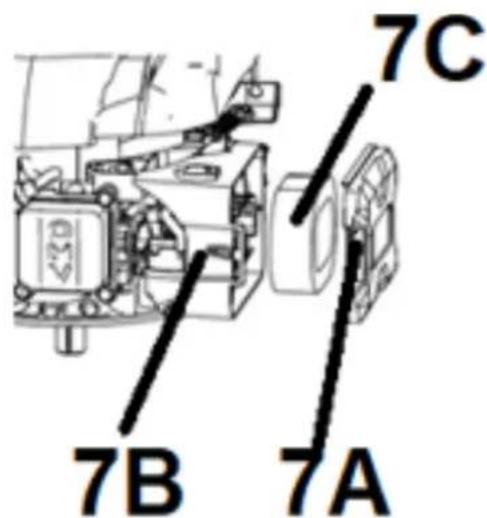

Rys. 27

1. Zdejmij pokrywę filtra powietrza (Rys. 27, poz. 7A) z obudowy (Rys. 27, poz. 7B) i wyjmij gąbczasty (Rys. 27, poz. 7C) wkład filtra.
2. Aby uniknąć wpadania ciał obcych do wlotu filtra założ pokrywę filtra.
3. Umyj gąbkowy wkład filtra w ciepłej wodzie, wypłucz i osusz.

OSTRZEŻENIE

Nie używaj sprężonego powietrza ani rozpuszczalników/ środków myjących do czyszczenia gąbczastego elementu filtra. Sprężone powietrze i rozpuszczalniki mogą uszkodzić filtr.

1. Delikatnie nasącz filtr gąbczasty olejem silnikowym.

2. Zainstaluj ponownie wkład.

OSTRZEŻENIE

Nigdy nie uruchamiaj silnika bez zainstalowanego wkładu filtra powietrza.

7.6 Wymiana oleju

1. Wyjmij korek z miarką oleju (Rys. 1, poz. 6) z kanału wlewowego.
   Przygotuj pojemnik na olej. Przechyl kosiarkę na stronę kanału wlewu oleju i przelej olej do pojemnika. Zużyty olej zutylizuj. Chroń środowisko, nie wylewaj oleju na ziemię!
2. Gdy olej został wylany postaw kosiarkę w zwykłej pozycji i wytrzyj do czysta wszelkie zachlapania.
3. Napełnij zbiornik olejem SAE30. Po włożeniu miarki (bez dokręcania) poziom oleju powinien być na poziomie max. Nie wlewaj zbyt dużo oleju. Wóż miarkę.
4. Następnie na krótko uruchom silnik. Zatrzymaj silnik, odczekaj jedną minutę i sprawdź poziom oleju. Dolej go w razie potrzeby.

7.7 Przechowywanie

1. Urządzenie przechowuj w suchym, zabezpieczonym przed pyłem i poza zasięgiem dzieci pomieszczeniu.
2. Przed ustawieniem urządzenia w zamkniętym pomieszczeniu wyjmij akumulator i poczekaj aż ostygnie silnik.
3. Przechowuj urządzenie w temperaturze od 5°C do 25°C. Podczas przechowywania unikaj ekstremalnego zimna lub gorąca, aby nie dopuścić do zmniejszenia wydajności akumulatora.
   Nie przechowuj urządzenia i jego akumulatora przez dłuższy czas pod działaniem bezpośredniego światła słonecznego.
4. Odkręć nakrętki motylkowe i złoż uchwyt górny, aby urządzenie zajmowało mniej miejsca. Przewody nie mogą być zakleszczone.
5. By uniknąć zarysowania kosiarki włóż kawałek kartonu pomiędzy uchwyty a silnik.
6. Przechowywanie kosiarki pod plandeką, nylonowym workiem czy podobną ośłoną nie jest zalecane; może się pod nią zbierać wilgoć, która będzie powodować rdzewienie kosiarki.
7. Oczyć kosiarkę z brudu i resztek trawy.
8. Opróżnij zbiornik paliwa używając odsysarki. Paliwa nie wylewaj, zutylizuj. Przestrzegaj zasad ochrony środowiska.
9. Opróżnij miskę olejową. Oleju nie wylewaj, zutylizuj. Przestrzegaj zasad ochrony środowiska.
10. Odłącz przewód świecy zapłonowej.
11. Przed dłuższym okresem nieużywania urządzenia wyjmij akumulator z urządzenia i całkowicie go naładuj.
12. Przechowuj akumulator tylko w stanie w pełni naładowanym. Stan naładowania akumulatora podczas dłuższego przechowywania powinien wynosić 40-60%.
13. Podczas dłuższego składowania sprawdzaj co ok. 3 miesiące poziom naładowania akumulatora i w razie potrzeby doładuj go (co najmniej 2 h). Akumulator po dłuższym czasie nieużywania powinien być kilkakrotnie aktywowany aby zapewnić mu maksymalną wydajność.
14. Zdejmij kosz z kosiarki.

Przechowywanie przez dłuższy czas

Jeśli kosiarka ma być przechowywana dłużej niż 15 dni, należy ją do tego przygotować. Jeśli poniższe kroki nie zostaną wykonane, przy następnym uruchomieniu kosiarki może ona nie uruchomić się prawidłowo i może wymagać serwisu.

OSTRZEŻENIE

Nie opróżniaj zbiornika benzyny w zamkniętych pomieszczeniach, w pobliżu ognia lub

podczas palenia. Opary benzyny mogą spowodować eksplozję i pożar

1. Opróżnij zbiornik paliwa za pomocą odsysarki.
2. Uruchom silnik i pozwól mu pracować, aż do wyczerpania całej pozostałej benzyny.
3. Wymień olej na koniec każdego sezonu. W tym celu należy usunąć zużyty olej silnikowy z ciepłego silnika i napełnić go świeżym olejem
4. Wyczyść żeberka chłodzące cylindra i obudowę.
5. Pamiętaj o wyczyszczeniu całej maszyny, aby chronić farbę.
6. Przechowuj maszynę w dobrze wentylowanym miejscu.

7.8 Przygotowanie do transportu

1. Odkręć nakrętki motylkowe przy uchwytach i złoż uchwyt górny, aby urządzenie zajmowało mniej miejsca. Przewody nie mogą być zakleszczone.
2. By uniknąć zarysowania kosiarki włóż kawałek kartonu pomiędzy uchwyty a silnik.
3. Oczyć kosiarkę z brudu i resztek trawy.
4. Opróżnij zbiornik paliwa używając odsysarki. Paliwa nie wylewaj, zutylizuj. Przestrzegaj zasad ochrony środowiska.
5. Opróżnij miskę olejową. Oleju nie wylewaj, zutylizuj. Przestrzegaj zasad ochrony środowiska.
6. Odłącz przewód świecy zapłonowej. Wyjmij akumulator.
7. Zdejmij kosz z kosiarki.
8. Włóż kosiarkę do oryginalnego bądź zastępczego kartonu.

7.9 Zamawianie części

Przy zamawianiu części zamiennych podaj następujące dane kosiarki z tabliczki znamionowej, umieszczonej na obudowie:

• Typ urządzenia
• Numer artykułu
• Numer identyfikacyjny

W celu przyspieszenia realizacji zamówienia podaj numer części zamiennej, którą potrzebujesz. Możesz również dosłać zdjęcie uszkodzonego elementu na adres mailowy producenta: [e-mail] – ułatwii to jednoznaczną identyfikację zwłaszcza w przypadku nieznajomości numeru części.

Zamówienia części możesz dokonać również w autoryzowanych punktach serwisowych, których wykaz znajdziesz na stronie internetowej producenta: www.krysiak.pl

OSTRZEŻENIE

UŻYWAJ TYLKO ORYGINALNYCH CZĘŚCI ZAMIENNYCH.

Części zamienne złej jakości mogą uszkodzić kosiarkę i skrócić jej żywotność.

Producent nie ponosi odpowiedzialności za szkody wywołane przez urządzenie, jeżeli zostaną one wywołane z powodu nieprawidłowo wykonanej samodzielnej naprawy, zastosowania nieoryginalnych części zamiennych, względnie zastosowania urządzenia niezgodnie z jego przeznaczeniem.

8. Rozwiązywanie problemów

OSTRZEŻENIE

Przed wykonaniem prac związanych z usuwaniem usterek zgaś silnik, odłącz przewód

świecy zapłonowej i poczekaj, aż nóż zatrzyma się.

OSTRZEŻENIE

Niewłaściwe naprawy mogą spowodować niebezpieczne działanie produktu. To zagraża

Tobie i Twojemu otoczeniu.

Usterki, których nie można usunąć za pomocą poniższej tabeli, mogą zostać usunięte wyłącznie przez specjalistyczną firmę (centrum obsługi klienta).

Należy pamiętać, że wszelkie nieprawidłowe naprawy powodują również unieważnienie gwarancji i mogą zostać poniesione dodatkowe koszty.

Używaj wyłącznie oryginalnych części zamiennych. Tylko te części zamienne są zaprojektowane i odpowiednie dla produktu. Stosowanie innych części zamiennych nie tylko unieważnia gwarancję, ale może również narazić Ciebie i swoje otoczenie.

Problem	Możliwa przyczyna	Rozwiązanie
Silnik nie uruchamia się	Odłączony uchwyt sterujący hamulca (dźwignia bezpieczeństwa).	Załącz uchwyt hamulca (dźwignię bezpieczeństwa).
	Odłączony przewód świecy zapłonowej.	Przyłącz przewód świecy.
	Brak paliwa lub stare paliwo.	Napełnij zbiornik czystym paliwem.
	Uszkodzona świeca zapłonowa.	Wyczyść, popraw odstęp elektrod, wymień świecę.
	Zalany silnik.	Odkręć i wysusz świecę, odczekaj i próbuj uruchomić silnik.
	Luźny przewód świecy zapłonowej.	Podłącz przewód świecy zapłonowej i dociśnij.
	Stare paliwo.	Nalej do zbiornika świeżej benzyny.
	Zapchany otwór wlewu paliwa.	Przeczyść otwór.
	Woda lub brud w systemie paliwowym.	Spuść paliwo ze zbiornika. Nalej świeże.
	Brudny filtr powietrza.	Wyczyść filtr powietrza.
	Rozregulowany gaźnik.	Udaj się do autoryzowanego serwisu
Silnik pracuje nieregularnie	Luźny przewód świecy zapłonowej.	Podłącz przewód świecy zapłonowej i dociśnij.
	Stare paliwo.	Nalej do zbiornika świeżej benzyny.
	Zapchany odpowietrznik korka wlewu paliwa.	Udrożnij odpowietrznik korka wlewu paliwa.
	Woda lub brud w systemie paliwowym.	Spuść paliwo ze zbiornika. Nalej świeże.
	Brudna/ zanieczyszczona świeca zapłonowa.	Wyczyść, popraw odstęp elektrod, wymień świecę jeżeli zachodzi

INSTRUKCJA ORYGINALNA PL

		potrzeba.
	Brudny filtr powietrza.	Wyczyść filtr powietrza.
	Rozregulowany gaźnik.	Udaj się do autoryzowanego serwisu
Silnik przegrzewa się	Zbyt niski poziom oleju silnikowego.	Dolej oleju wg instrukcji silnika.
	Ograniczony dopływ powietrza.	Zdejmij obudowę wyrzutu i wyczyść.
	Rozregulowany gaźnik.	Udaj się do autoryzowanego serwisu.
Przypadkowe skoki przy wysokich obrotach	Zbyt duży odstęp elektrod w świecy zapłonowej.	Ustaw odstęp na (0,7 – 0,8mm).
Zbyt niskie obroty przy rozruchu	Zbyt duży odstęp elektrod w świecy zapłonowej.	Ustaw odstęp na (0,7 – 0,8mm).
	Rozregulowany gaźnik.	Udaj się do autoryzowanego serwisu.
	Brudny filtr powietrza.	Wyczyść filtr powietrza.
Nadmierne wibracje (drgania)	Żle dokręcony noż bądź niewyważony.	Dokręć noż i adapter. Wyważ noż.
	Lużne śruby	Sprawdź i dokręć śruby.
	Wygięty noż tnący.	Wymień noż na nowy.
Nierówne koszenie trawy	Koła są żle zamocowane.	Dokręć koła.
	Wygięty noż tnący.	Wymień noż na nowy.
	Ustawiona zbyt wysoka pozycja koszenia.	Ustaw odpowiednią wysokość koszenia.
	Tępy noż.	Naostrz bądź wymień noż na nowy.
Kosz na trawę nie jest wystarczająco napełniany	Zużyty noż tnący	Wymień noż na nowy.
	Kosz na trawę zapchany	Opróżnij kosz na trawę.
	Wysokość koszenia nie jest ustawiona odpowiednio.	Ustaw odpowiednią wysokość koszenia.
	Trawnik jest mokry.	Pozwól trawnikowi wyschnąć.
	Kanał wyrzutowy zanieczyszczony.	Oczyć kanał wyrzutowy.
	Zabrudzony spód kosiarki.	Wyczyść spód kosiarki.

9. Gwarancja

Na niniejsze urządzenie obowiązuje 24-miesięczna gwarancja. W ramach gwarancji gwarant zapewnia kupującemu nieodpłatne usunięcie usterek w funkcjonowaniu urządzenia wynikających z jego wadliwości konstrukcyjnych i materiałowych. Niektóre części konstrukcyjne ulegające normalnemu zużyciu oraz szkody wywołane naturalnym zużyciem, przeciążeniem lub nieprawidłową obsługą, a także uszkodzenia mechaniczne są wykluczone z zakresu gwarancji. Warunkiem skorzystania ze świadczeń gwarancyjnych jest przestrzeganie podanych w instrukcji obsługi wskazówek dotyczących oczyszczania, konserwacji i napraw urządzenia. Próby samodzielnej naprawy urządzenia względnie jego rozebranie albo otwarcie obudowy silnika przez osoby nieupoważnione, powodują wygaśnięcie gwarancji.

Warunkiem skorzystania ze świadczenia gwarancyjnego jest przekazanie nierozmontowanego urządzenia wraz z dowodem zakupu naszemu centrum serwisowemu lub sprzedawcy. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 30 dni, licząc od dnia dostarczenia urządzenia przez Użytkownika. W przypadku reklamacji gwarancyjnej lub zlecenia naprawy należy dostarczyć oczyszczone urządzenie wraz

z informacją o usterce pod adres naszego punktu serwisowego. W celu ustalenia wskazówek dotyczących nadania przesyłki należy skontaktować się z gwarantem.

Utylizację Twojego urządzenia przeprowadzimy bezpłatnie.

Naprawy nie objęte gwarancją można zlecać odpłatnie naszemu centrum serwisowemu.

10. Usuwanie odpadów i recycling

Każde gospodarstwo jest użytkownikiem sprzętu elektrycznego i elektronicznego, a co za tym idzie potencjalnym wytwórcą niebezpiecznego dla ludzi i środowiska odpadu, z tytułu obecności w sprzęcie niebezpiecznych substancji, mieszanin oraz części składowych. Z drugiej strony zużyty sprzęt to cenny materiał, z którego możemy odzyskać surowce takie jak miedź, cyna, szkło, żelazo i inne.

Obowiązkiem użytkownika jest przekazanie zużytego sprzętu do wyznaczonego punktu zbiórki w celu właściwego jego przetworzenia. Informacje o dostępnym systemie zbierania zużytego sprzętu elektrycznego i elektronicznego można znaleźć w punkcie informacyjnym sklepu oraz w urzędzie miasta/ gminy. Użytkownik urządzenia zgodnie z przepisami o ochronie środowiska zobowiązany jest do prowadzenia prawidłowej gospodarki odpadami uzgodnionej zgodnie z przepisami krajowymi. Przekaż niepotrzebne urządzenie, jego akcesoria i opakowanie do zgodnej z przepisami o ochronie środowiska naturalnego utylizacji.

Odpowiednio usuń urządzenie z wyjątkym akumulatorem. Urządzeń nie należy wyrzucać razem z odpadami domowymi. Oddaj zużyte urządzenie w punkcie recyklingu.

Użyte w produkcji elementy z tworzyw sztucznych, metalu itp można od siebie oddzielić i poddać wybiórczej utylizacji. Zwróć się o poradę do naszego centrum serwisowego.

Ładowarek i akumulatorów również nie wolno wyrzucać razem z odpadami domowymi. Oddaj ładowarkę i baterię do odpowiedniego punktu utylizacji odpadów. Nie wyrzucaj ich do śmieci domowych, nie wrzucaj ich do ognia (niebezpieczeństwo wybuchu) ani wody. Usuwaj tylko rozładowane akumulatory. Zalecamy zaklejenie biegunów taśmą w celu wyeliminowania niebezpieczeństwa zwarcia. Nie otwieraj urządzenia ani akumulatora. Uszkodzone akumulatory mogą być szkodliwe dla środowiska i Twojego zdrowia, jeżeli wydostaną się z nich trujące pary lub ciecze. Oddaj urządzenie do punktu zbiórki zużytych baterii, gdzie zostanie zapewniona jego przepisowa utylizacja. Zwróć się po poradę do lokalnego zakładu oczyszczania albo do naszego centrum serwisowego.

Przekaż wycięty materiał do kompostowania, nie wyrzucaj go do kontenera na śmieci.

Odpowiednie postępowanie ze zużytym sprzętem zapobiega negatywnym konsekwencjom dla środowiska naturalnego i ludzkiego zdrowia!

Utylizację przesłanych nam uszkodzonych urządzeń przeprowadzamy bezpłatnie.

11. Ryzyko resztkowe

Mimo tego, iż producent ponosi odpowiedzialność za konstrukcję kosiarki, pewne elementy ryzyka są podczas pracy nie do uniknięcia:

• odrzucenie przedmiotu,
• uszkodzenie słuchu w przypadku długotrwałej pracy bez ochraniaczy,
• uszkodzenie wzroku i twarzy przez odpryskujące elementy,
• pochwycenie i wplątanie odzieży w ruchome części.

Ocena ryzyka resztkowego

W przypadku przestrzegania wskazówek znajdujących się w niniejszej instrukcji zagrożenie resztkowe podczas użytkowania kosiarki jest ograniczone. Niestosowanie się do zasad tu opisanych zwiększa ryzyko resztkowe.

12. Rysunek złożeniowy

Dział części zamiennych:

Tel.: [phone]

częś[e-mail]
