GV520E11 - Zmywarka GORENJE - Bezpłatna instrukcja obsługi

Producent	Gorenje
Model	GV520E11
Typ urządzenia	Zmywarka do zabudowy lub wolnostojąca
Liczba programów	5 (Codzienny, Intensywny, Eco, Szybki, Płukanie)
Dodatkowe opcje	Połowa załadunku
Zużycie energii (program Eco)	0,805 kWh/cykl
Zużycie wody (program Eco)	9,5 l/cykl
Czas trwania programu Eco	4 godz. 10 min
Materiał komory	Stal nierdzewna
System filtracji	Filtr główny, gruby i drobny (mikrofiltr)
Zmiękczacz wody	Tak, regulowany
Regulacja górnego kosza	Tak, na dwóch poziomach
Składane kolce w dolnym koszu	Tak
Wskaźnik soli i nabłyszczacza	Tak, na wyświetlaczu
Ramiona zraszające	Górne i dolne, demontowane do czyszczenia
Zabezpieczenie przed przelaniem	Tak
Długość węża odpływowego (max)	4,5 m (z przedłużeniem max 3 m)
Podłączenie do ciepłej wody	Możliwe (maks. 70°C)
Górna taca na sztućce	Tak
Panel sterowania	Przyciski dotykowe z wyświetlaczem

Często zadawane pytania - GV520E11 GORENJE

Jak ustawić twardość wody w zmywarce Gorenje GV520E11?

Aby ustawić twardość wody, włącz urządzenie, otwórz drzwi i w ciągu 60 sekund naciśnij przycisk programu przez ponad 5 sekund, aby wejść w tryb ustawień zmiękczacza. Następnie naciskaj przycisk programu, aby wybrać odpowiedni poziom twardości (H1-H6) zgodnie z tabelą w instrukcji. Po wyborze naciśnij przycisk zasilania, aby zapisać ustawienie. Poziom twardości można określić na podstawie danych z lokalnego zakładu wodociągowego.

Jak uzupełnić sól w zmywarce?

Odkręć pokrywkę pojemnika na sól (znajduje się na dnie zmywarki). Umieść dołączony lejek, wlej najpierw około 1 litra wody, a następnie wsyp maksymalnie 1,5 kg soli gruboziarnistej lub specjalnej soli do zmywarek. Wytrzyj nadmiar soli, dokręć pokrywkę i uruchom program, aby wypłukać resztki soli. Uwaga: nigdy nie wsypuj detergentu do pojemnika na sól.

Jak uzupełnić środek do płukania?

Otwórz pokrywkę przedziału na środek do płukania (znajduje się obok dozownika detergentu). Ostrożnie dolej nabłyszczacz do oznaczenia maksimum, wytrzyj rozlany płyn i zamknij pokrywkę. Ilość dozowanego środka można regulować w ustawieniach (tryb D1-D5). W przypadku bardzo miękkiej wody można rozcieńczyć środek w stosunku 50:50.

Jak wybrać odpowiedni program zmywania?

Naciśnij główny włącznik, aby włączyć zmywarkę. Następnie wielokrotnie naciskaj przycisk programu, aż zaświeci się symbol żądanego programu: Codzienny (60°C) do codziennego zmywania, Intensywny (65°C) do bardzo zabrudzonych naczyń, Eco (45°C) do normalnie zabrudzonych – najbardziej oszczędny, Szybki (35°C) do lekko zabrudzonych, Płukanie do przepłukania naczyń przed pełnym załadunkiem.

Co zrobić, gdy zmywarka nie uruchamia się?

Sprawdź, czy drzwi są prawidłowo zamknięte, wtyczka w gniazdku, bezpieczniki nie są wyłączone, a zawór wody jest otwarty. Jeśli wyświetlacz pokazuje błąd (np. migające kontrolki), postępuj zgodnie z tabelą usterek w instrukcji. W przypadku błędu wlotu wody sprawdź filtr na wężu doprowadzającym. Jeśli problem nie ustąpi, skontaktuj się z serwisem.

Jak czyścić filtry w zmywarce?

Układ filtracyjny składa się z filtra głównego, grubego i drobnego. Aby go wyczyścić, obróć filtr w kierunku przeciwnym do ruchu wskazówek zegara i wyciągnij do góry. Opłucz go pod bieżącą wodą, usuwając resztki jedzenia. Następnie włóż z powrotem i dokręć. Filtr gruby można delikatnie ścisnąć, aby usunąć większe zanieczyszczenia. Czyszczenie filtrów zaleca się po każdym cyklu.

Jak czyścić ramiona zraszające?

Najpierw wyjmij górny kosz. Aby zdjąć górne ramię, odkręć łożysko w lewo. Dolne ramię pociągnij prosto do góry. Sprawdź, czy otwory nie są zatkane – w razie potrzeby oczyść je szpilką. Po czyszczeniu zamontuj ramiona z powrotem, upewniając się, że obracają się swobodnie.

Co oznacza migająca kontrolka na panelu?

Migające kontrolki wskazują różne usterki. Na przykład: 'Płucz jasne światło' – problem z wlotem wody, sprawdź kurek i filtr; 'Płukanie i Szybkie światło jasne' – nie osiągnięto temperatury; 'Światło ECO jasne' – nadmiar wody, zamknij kurek i wezwij serwis. Naciśnij dowolny przycisk, aby wyłączyć sygnał błędu.

Jak uzyskać najlepszy efekt suszenia naczyń?

Całkowicie załaduj zmywarkę, ułóż naczynia tak, aby woda mogła swobodnie spływać. Uzupełnij środek do płukania lub zwiększ jego dawkę w ustawieniach. Po zakończeniu programu lekko uchyl drzwi, aby para mogła ujść. Przed rozładowaniem odczekaj, aż naczynia ostygną.

Jak prawidłowo zainstalować zmywarkę?

Montaż i podłączenie powinny być wykonane przez profesjonalistę. Należy odciąć dopływ wody przed instalacją. Umieść szczelną tackę ochronną pod urządzeniem. Podłącz wąż dopływowy do zimnej lub ciepłej wody (maks. 70°C) z zaworem odcinającym. Wąż odpływowy można przedłużyć do maks. 3 m (całkowita długość do 4,5 m). Upewnij się, że wylot węża znajduje się co najmniej 350 mm nad dnem zmywarki. Po podłączeniu uruchom program Płukanie, aby sprawdzić szczelność.

INSTRUKCJA OBSŁUGI GV520E11 GORENJE

Instrukcja użytkowania

Zmywarka

GV520E10 GV520E10S

GV520E11

gorenje

1 Główny włącznik
2 Programator
3 Codzienny
4 Intensywny
5 Eco
6 Szybki
7 Płukanie

8 Połowa załadunku
9 Wskaźnik środka do płukania
10 Wskaźnik soli

2Instrukcje bezpieczeństwa

3Przed pierwszym użyciem ....

4Ładowanie zmywarki

5Użytkowanie zmywarki

8Ustawienia

10Pielęgnacja i czyszczenie ....

12Rozwiązywanie problemów ....

16Montaż

18Serwis

18Informacje dla instytucji testujących ....

20Dane techniczne

Instrukcje bezpieczeństwa

Informacje ogólne

• Przeczytać instrukcję użytkowania i umieścić ją w bezpiecznym miejscu.
• Nie wolno używać zmywarki do innych celów wskazane w niniejszej instrukcji użytkowania.
• Na drzwiach zmywarki ani w koszach zmywarkie. Pzechowywanie/transport w zimie nie wolno umieszczać rzeczy innych niż naczynia. Zmywarkę należy przechowywać w miejscach, w których
• Nie wolno zostawiać otwartych drzwi zmywarki, temperatura nie spada poniżej zera. ponieważ stwarza to ryzyko potknięcia. • Należy unikać transportu na duże odległości w bardzo • Należy, stosować tylko detergent do zmywarekl niskiej temperaturze.
• Urządzenie może być obsługiwane przez dzieci na tylnej science. Zmywarkę należy transportować pionowo lub ułożoną
  Nie wolno pozostawiać dzieci bez opieki – detergent do zmywarek jest żracy!
  Przechowywanie/transport w zimie
  czynia Zinnywarkę należy przechowywać w miejscach, w których
  urki, temperatura nie spada poniżej zera.
• Należy unikać transportu na duże odległości w bardzo niskiej temperaturze.
  Zmywarkę należy transportować pionowo lub ułożoną ieci na tylnej ściance.

w wieku 8 lat i starsze oraz przez osoby niepełnosprawnością fizyczną, umysłową, utrata pamięci lub nie posiadające doświadczenia

wiedzy. Osoby takie muszą być nadzorowanie czasie obsługi urządzenia lub poinstruowane zakresie jego obsługi oraz powiązanych zagrożeń. Urządzenie nie może być czyszcz przez dzieci bez nadzoru.

⚠ OSTRZEŻENIE!

Zasada działania zabezpieczenia przed przelaniem

Zabezpieczenie przed przelaniem opróżnia zmywarkę i odcina zasilanie woda, gdy jej poziom podniesie się powy: wartości normalnej. W przypadku uruchomienia zabezpieczenia przed przelaniem należy odciąć dopływ zone wody i wezwać serwis.

Opakowanie

Odpady należy segregować zgodnie z lokalnymi przepisami.

Utylizacja

• Po zakończeniu eksploatacji zmywarki, gdy ma ona zostać poddana utylizacji, należy niezwłocznie kachuniemożliwić jej uruchomienie. Wyciągnąć kabel innęgasilający i uciąć go tak krótko, jak to możliwe.
• Zmywarka została wyprodukowana i oznaczona jako produkt poddawany odzyskowi.

Informacje na temat odpowiedniego miejsca i sposobu przekazania zmywarki do odzysku uzyskać można u lokamych władz

• Nie wolno pozwalać dzieciom na zabawę zmywarką.
• Uszkodzony przewód zasilający może być wymieniony tylko przez wykwalifikowanego elektryka.
• Zmywarkę można użytkować tylko w waru domowych, do zmywania naczyń. Wszelkie sposoby użytkowania są zabronione.
• Do zmywarki nie wolno wkładać naczyń z pozostałościami rozpuszczalnika, ponieważ grozi to eksplożją. W zmywarce nie wolno zmywać talerzy zabrudzonych popiołem, woskiem lub środkami smarnymi.

⚠ OSTRZEŻENIE!

Noże i inne ostro zakończone przedmioty układać ostrą stronę w dół w koszu na poziomo w innych koszach.

UTYLIZACJA:

- Opakowanie jest wykonane z materiałów przyjaznych rodowisku, które mog by odzyskiwane, utylizowane lub niszczone leży bez zagro enia dla rodowiska naturalnego. w tym celu materiały opakowaniowe zostały odpowiednio oznaczone.

Montaż

Patrz sekcja Montaż.

Bezpieczeństwo dzieci

• Zawsze po dodaniu detergentu należy niezwłocznie uruchomić zmywarkę.
• Nie pozwalać dzieciom zbliżać się do zmywarki, drzwi są otwarte. Wewnątrz mogą znajdować się pozostałości detergentu.

• Nie wolno pozwalać dzieciom na obsługę zmywarki zabawę zmywarką. Należy zachować szczególną czujność, gdy drzwi są otwarte.

• Umieszczony na produkcie lub jego opakowaniu symbol wskazuje, e produktu nie powinno si traktowa jak normalnego odpadu. Nale y odda produkt w autor yzowanym punkcie zbiórki zu ytego sprz tu elektr ycznego i elektronicznego celem przetworzenia.

• Dzi ki prawidłowej utylizacji produktu mo gdy na zapobiec niekorzystnemu wpływowi na rodowisko i bezpieczeństwo ludzi, jaki mógłby mie miejsce w przypadku nieprawidłowego pozbycia si ki produktu. Aby uzyska szczegółowe informacje na temat utylizacji i przetwarzania produktu, prosz skontaktowa si z odpowiedni gminn jednostk odpowiadaj c za zarz dzanie odpadami, zakładem utylizacji odpadów lub sklepem, gdzie produkt został zakupiony.

Przed pierwszym użyciem

Zmiękczacz wody

Zmywarka pracuje najskuteczniej z miękką woda (wo niewielką ilością minerałów). Twarda woda pozostawia osad na naczyniach i zmywarce.

Wskaźnik konieczności uzupełnienia soli

Coby konieczne jest uzupełnienie soli, na wyświetlaczu podświetlony zostanie powyższy symbol.

Twardość wody mierzona jest z wykorzystaniem następujących jednostek: stopnie niemieckie twardości (°dH) oraz stopnie francuskie twardości wody (°fH). o twardości przekraczającej 6°dH (9°fH) trzeba zmież. Jest to przeprowadzane automatycznie z wykorzystaniem wbudowanego zmiękczacza wody. Optymalne działanie zmiękczacza wymaga podania twardości doprowadzane wody.

Gdy sól się skończy, należy odkręcić zakrętkę i nasyp sól do pojemnika. Wodę trzeba wlewać tylko przy pierw

wzupelnianiu. Wytrzeć do czysta i dokręcić zakrętkę. Uruchomić program, aby wypłukać wszelkie pozostałości czyc. soli ze zmywarki.

Po uzupełnieniu soli symbol może zgasnąć dopiero po pewnym czasie.

Informacje na temat twardości wody na danym obs można uzyskać w lokalnym zakładzie wodociągowym.

Uzupełnianie środka do płukania

Środek do płukania przyspiesza oraz usprawnia suszenie Zapewnia on również lepsze rezultaty mycia oraz bardzo czyste naczynia bez plam.

Regulacja zmiękczacza wody

W rozdziale Ustawienia na stronie 8 przedstawiono regulacji zmiękczacza wody.

sposóworzyć pokrywkę przedziału na płyn do płukania.

2 Ostrożnie dodać nabłyszczacz.
3 Wytrzeć środek, który mógł się rozłać wokół przedziału.

4 Prawidłowo zamknąć pokrywkę.

Uzupełnianie soli

Przed pierwszym uruchomieniem zmywarki ze zmiękczaczem wody należy napełnić pojemnik na s umożliwiać automatyczne zmiękczanie wody dopływają. Używać tylko soli gruboziarnistej lub specjalnej soli regeneracyjnej do zmywarek.

soli

Aby uniknąć rdzewienia, niezwłocznie po nasypaniu należy uruchomić program zmywania.

Nie wolno nigdy wlewać detergentu do zmywarek pojemnika na sól. Spowoduje to uszkodzenie zmiekę wody!

acza Wskaźnik konieczności uzupełnienia środka do plukania

Gdy konieczne jest uzupełnienie środka do płukania, na wyświetlaczu podświetlony zostanie powyższy symbol.

Przy pierwszym uruchomieniu należy:

1 Odkręcić pokazaną na ilustracji pokrywkę.
2 Umieścić dołączony do zmywarki lejek w otworze napełniania pojemnika na sól. Najpierw włać około wody.

3 Następnie dodać maksymalnie 1,5 kg soli, do wypełnienia pojemnika.

4 Wytrzeć nadmiar soli, aby umożliwiać prawidłowe dokręcenie pokrywki.

5 Uruchomić program, aby wypłukać wszelkie pozostał soli ze zmywarki.

Po uzupełnieniu soli symbol może zgasnąć dopiero po pewnym czasie.

Ustawianie ilości środka do płukania Ilość środka do płukania należy zwiększyć:

- Jeżeli na naczyniach są ślady wody.

Ilość środka do płukania należy zmniejszyć:

• Jeżeli naczynia pokryte są lepką białą/niebieską warstwą.
  łości Jeżeli na naczyniach są zacieki.
• Powstawanie piany. W przypadku bardzo miękkiej wo środek do płukania można rozwodnić w stosunku 50

W rozdziale Ustawienia na stronie 8 przedstawiono sposób regulacji Ustawianie ilości środka do płukania.

Ładowanie zmywarki

Zmywanie ekonomiczne

• Aby oszczędzić energię, zmywarki nie należy uruchamiać do czasu jej całkowitego załadowania.
• Nie płukać pod bieżącą woda. Usunąć tylko wie resztki żywności przed włożeniem do zmywarki.
• Wybierać detergenty przyjazne dla środowiska. Zapoznać się z deklaracją dotyczącą wpływu na środowisko podaną na opakowaniu!
• Lekko zabrudzone naczynia można zmywać z wykorzystaniem programu zmywania w niskiej temperaturze.
• Najlepsze rezultaty suszenia można uzyskać poprzez nieznaczne uchylenie drzwi po zakończeniu programu (jeżeli zmywarka jest zabudowana, sąsiadujące meble muszą być odporne na wilgoć).

Kruche naczynia

Niektórych naczyń nie można zmywać w zmywarce. to wynikać z kilku czynników. Niektóre materiały nie odporne na wysoką temperaturę, a inne mogą zostać uszkodzone przez detergent.

Kosze zmywarki

Zmywarka wyposażona jest w górną tację na sztućce, górny kosz i dolny kosz.

Górna taca na sztućce

W górnej tacy na sztućce można umieszczać sztućce, chochle, trzepaczki, sztućce do nakładania i podobne elementy.

W górnym koszu należy umieszczać szklanki, filiżanki, miski, małe talerzyki i spodki. Wszystkie zabrudzone powierzchnie powinny być skierowane do wewnątrz i w dół. Kieliszki do wina należy ustawiać na półce na kieliszki.

Aby ułatwić sobie układanie garnków i naczyń, półkę na filiżanki można złożyć do góry lub do dołu.

Podnoszenie i opuszczanie górnego kosza

1 Wyciągnąć górny kosz (kosz musi być pusty). 2 Chwycić górny kosz obiemą dłońmi, wyciągnąć go i sze us wić w drugim położeniu. 3 W unąć górny koszyk.

W dolnym koszu należy umieszczać talerze, małe talerze, połmiski, garnki i sztućce (w koszu na sztućce).

Sztućce wkładać uchwytem skierowanym w dół (z wyjątkiem noży) i rozkładając je tak szeroko, jak to możliwe. Upew się, że łyżki nie są ułożone jedna w drugiej.

Umieścić kosz na sztućce w dolnym koszu.

Składane kolce

Na czas zmywania garnków należy złożyć składane kolce (podpory na talerze). Przed przestawieniem składanych kolców zwolnić zaczep poprzez dociśnięcie go w kierunku do środka.

Włożyć naczynia do zmywarki w taki sposób, aby woda mogła z nich spłynąć – jest to szczególnie ważne w przypadku naczyń plastikowych.

Sprawdzić, czy ramiona zraszające mogą się swobodnie obracać.

Użytkowanie zmywarki

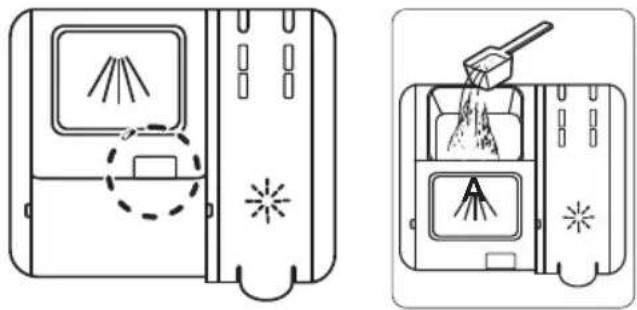

Dodawanie detergentu

Dodawać detergent do przedziału na detergent. Wszelkie pytania dotyczące stosowania detergentu należy kierować do jego producenta.

A Miejsce umieszczenia detergentu do głównego cyklu mycia.

Ilość użytego detergentu zależy od twardości wody.

Należ przestrzegać instrukcji na opakowaniu detergentu Zmywarka wyposażona jest w zmiękczacz wody, tak należy stosować detergent i środek do płukania w i odpowiedniej dla wody miękkiej.

Użycie za dużej lub za małej ilości detergentu może skutkować mniej skutecznym zmywaniem oraz stanowi większe obciążenie dla środowiska.

UWAGA!

Stosować wyłącznie detergent do zmywarek. Nie stosować płynu do mycia ze względu na pianę uniemożliwia skuteczne działanie zmywarki.

Tabletki do zmywarki

Jeżeli pokrywy dozownika nie można zamknąć, tabletk należy przełamać na pół. Zbyt ciasno zamknięta pokr, która nie otwiera się łatwo, może spowodować, że d nie zostanie użyty prawidłowo.

Proszę zapoznać się z podanymi na opakowaniu zaleceniami producenta dotyczącymi miejsca umieszczenia kostek w zmywarce (np. w koszyczku na sztućce, w przegrodzie detergentu, itp.).

UWAGA!

Nie zaleca się stosowania tabletek do zmywarek programami (krótszymi niż 75 minut). W takim należy stosować detergent do zmywarek w pro płynie.

Detergent 3-w-1/wszystko-w-jednym

Należy dokładnie zapoznać się z instrukcjami takich produktów. W przypadku jakichkolwiek wątpliwości skontaktować się z producentem detergentu.

Główny włącznik

Nacisnąć i przytrzymać wciśnięty główny włącznik, aż wyświetlacz się podświetli.

PROGRAMS – Wybór programu

Nacisnąć programator jednokrotnie lub kilka razy, aż aktywowany zostanie symbol wybranego programu.

60° Codzienny

Skuteczny program do codziennego zmywania lekko zaschniętych resztek (ten program nie jest przeznaczony do zmywania przypadonych resztek jedzenia, na przykład na naczyniach do pieczenia).

65° Intensywny

Program do bardzo zabrudzonych naczyń takich jak garnki, naczynia żaroodporne i do pieczenia. Program doskonały wiec również do zmywania naczyń o szczególnych wymaganiach w zakresie higieny, takich jak butelki dla dzieci czy deski do krojenia. Jeżeli naczynia te nie wypełniają całkowicie zmywarki można dodać talerze itp.

eco

45° Eco

Ten program przeznaczony jest do mycia normalnie wolzebrudzonych naczyń i stanowi najbardziej efektywny króprogram w zakresie zużycia energii i wody.

35° Szybki

Ten program służy do mycia nieznacznie zabrudzonych szkłanek i porcelany, np. filiżanek do kawy.

\*° Płukanie

Służy do płukania naczyń oczekujących na całkowite zapełnienie zmywarki.

EXTRA – Wybór opcji

z krótk Piłowa załadunku

przydpłki ta dostosowuje program zmywania do wypełnionej szku dub połowy zmywarki poprzez użycie mniejszej ilości energi i wody.

Uruchamianie zmywarki

Uruchomienie zmywarki jest możliwe po zamknięciu drzwiczek. Jeżeli główny wyłącznik zasilania znajduje się w pozycji włączonej, po zamknięciu drzwiczek zmywarka zostanie uruchomiona automatycznie.

Zatrzymywanie lub zmiana programu

Aby zmienić program po uruchomieniu zmywarki, należy otworzyć drzwi, a następnie nacisnąć i przytrzymać główny włącznik, aż wyświetlacz zgaśnie. Dodać detergent, jeżeli pokrywka dozownika detergentu została otwarta. Następnie nacisnąć główny włącznik, wybrać nowy program i zamknąć drzwi.

W jaki sposób można dołożyć naczynia?

Otworzyć drzwiczki. Zmywarka wyłączy się samoczynnie. Włożyć naczynia i zamknąć drzwiczki. Po krótkiej chwili zmywarka powróci do wykonywania programu.

Jak uzyskać najlepszy efekt suszenia

• Całkowicie załadować zmywarkę.
- Włożyć naczynia do zmywarki w taki sposób, aby woda mogła z nich spłynąć – jest to szczególnie ważne w przypadku naczyń plastikowych.
- Uzupełnić środek do płukania lub zwiększyć dozowaną ilość.
- Nieznacznie uchylić drzwi po zakończeniu programu.
- Przed rozładowaniem zmywarki należy odczekać, aż naczynia ostygną.

Po zakończeniu programu

Zmywarka wyłącza się automatycznie po zakończeniu programu. Po każdym użyciu należy zamknąć zawór wody.

Wyłączenie zmywarki głównym włącznikiem lub wskutek zaniku zasilania

Jeżeli program zmywania nie dobiegł końca, przerwany program będzie kontynuowany po przywróceniu zasilania.

UWAGA!

Otwieranie drzwiczek w czasie zmywania jest niebezpieczne, ponieważ można poparzyć się gorącą wodą.

Tabela programów

PROGRAMS- Program	Detergent, przedział 1 / (ml)	EXTRA -2 Opcje	Zmywanie wstępne	główne	Liczba płukań końcowe	Zużycie 1)
						Czas zmywania (ok. godz:min)	Energia (ok. kWh)	Zużycie wody (l)
	4/ 14		1	60°C	1	60°CCodzienny	1:00	0,897
Intensywny	4/ 14		1	65 °C	2	65 °C	3:35	1,378
Eco^2)	19			45 °C	1	60°C1	4:10	0,805
Szybki	12			35 °C	2	30 °C	0:20	0,315
			1	--- / ---	--- / ---			0,020:15--- °C--3,6/ ---Płukanie

1) Zużycie mediów zależy od czynników takich jak temperatura doprowadzonej wody, temperatura w pomieszczeniu, ilość naczyń, wybrane funkcje dodatkowe i inne.

2) Ten program zmywania to standardowy cykl zmywania, na podstawie którego ustalono etykietę efektywności energetycznej. Program przeznaczony jest do zmywania normalnie zabrudzonych naczyń i jest najbardziej efektywnym programem w zakresie zużycia energii i wody.

Ustawienia

Dostosowanie spożycia soli

Zmywarka jest zaprojektowany w celu umożliwiaenia regulacji w ilości zużytej soli na podstawie twardości stosowanej wody. Ma to na celu optymalizację i dostosowanie poziomu zużycia soli.

Wykonaj poniższe czynności, aby dostosować spożycie soli.

1. Włącz urządzenie;
2. Otwórz drzwi, naciśnij przycisk programu przez ponad 5 sekund, aby uruchomić tryb ustawień zmiękczacza wody w ciągu 60 sekund po włączeniu urządzenia;

3. Naciśnij przycisk programu, aby wybrać odpowiedni zestaw zgodnie z lokalnym środowiskiem, zestawy zmienia się w następującej kolejności: H4->H5->H6->H1->H2->H3;

4. Naciśnij przycisk zasilania, aby zakończyć konfigurację modelu.

TWARDOŚĆ WODY				Pozycja selektora	Zużycie soli (g/cykl)
niemieckie *dHdH	francuskie *fHfH	brytyskie *ClarkeClarke	Mmo/MMmol/l
0 - 5	0 - 9	0 - 6	0 - 0.94	H1-> Płucz jasne światło	0
6 - 11	10 - 20	7 - 14	1.0 - 2.0	H2-> Szybkie pranie Jasne światło	9
12 - 17	21 - 30	15 - 21	2.1 - 3.0	H3-> Płukanie i Szybkie światło jasne	12
18 - 22	31 - 40	22 - 28	3.1 - 4.0	H4-> Światło ECO jasne	20
23 - 34	41 - 60	29 - 42	4.1 - 6.0	H5-> ECO i Płucz Light jasny	30
35 - 55	61 - 98	43 - 69	6.1 - 9.8	H6-> Eco i Quick Light jasne	60

1^ = 1.25^ = 1.78^ = 0.178mmol / l
Ustawienie fabryczne: H3
W kwestii stopnia twardości dostarczanej wody należy skontaktować się z regionalnym Zarządem Gospodarki Wodnej.

Regulacja środka nabłyszczającego

Aby uzyskać lepszą wydajność suszenia z ograniczonym środkiem nabłyszczającym, zmywarka została zaprojektowana w celu dostosowania zużycia przez użytkownika. Wykonaj poniższe czynności.

1. Włącz urządzenie;

2. Otwórz drzwi, w ciągu 60 sekund po kroku 1, naciśnij przycisk Program przez ponad 5 sekund, a następnie naciśnij przycisk połowicznego obciążenia, aby przejść do trybu ustawień.

3. Naciśnij przycisk Program, aby wybrać odpowiedni zestaw zgodnie z nawykami używania, zestawy zmienia się w następującej kolejności:

D1->D2->D3->D4->D5->D1,

1. Naciśnij przycisk zasilania, aby zakończyć konfigurację modelu.

Pozycja selektora	Ilość płynu nabłyszczającego (mL)
D1-> Płucz jasne światło	1.2
D2-> Szybkie pranie Jasne światło	2.4
D3-> Płukanie i Szybkie światło jasne	3.6
D4-> Światło ECO jasne	4.8
D5-> ECO i Płucz Light jasny	6.0

Pielęgnacja i czyszczenie

Układ filtracyjny

Filtr uniemożliwia większym resztkom żywności lub innym przedmiotom przedostanie się do wnętrza pompy. Resztki mogą zablokować filtr, wówczas należy je usunąć.

Na układ filtracyjny składają się filtr gruby, płaski (główny filtr) i mikrofiltr (filtr drobny).

1 Główny filtr.

Zebrane w tym filtrze resztki żywności i zanieczyszczenia są rozdrabniane przy pomocy specjalnego strumienia tryskającego z dolnego ramienia spryskiwacza, a następnie spłukiwane do odpływu.

2 Filtr gruby.

W filtrze grubym zbierają się większe elementy, które mogłyby zablokować odpływ, takie jak kawałki kości lub szkła. Zebrane w filtrze elementy usuwa się poprzez delikatne ściśnięcie umieszczonego na filtrze kranika, a następnie ich wyciągnięcie.

3 Filtr cienki.

Filtr ten zatrzymuje po spłynięciu wody resztki żywności i zanieczyszczenia uniemożliwiając ich ponowne osadzenie się na naczyniach w czasie mycia.

Zespół filtracyjny

Filtr skutecznie usuwa kawałki żywności z wody użytej do zmywania, dzięki czemu można ją ponownie użyć w czasie tego samego cyklu. Dla uzyskania najlepszych wyników i wydajności filtr należy regularnie czyścić. Dlatego też dobrym pomysłem jest usuwanie większych kawałków żywności zatrzymanych w filtrze po każdym cyklu mycia poprzez przepłukanie pod bieżącą wodą półokrągłego filtra z pojemnikiem. Urządzenie filtracyjne wyjmuje się pociągając do góry za uchwyt pojemnika.

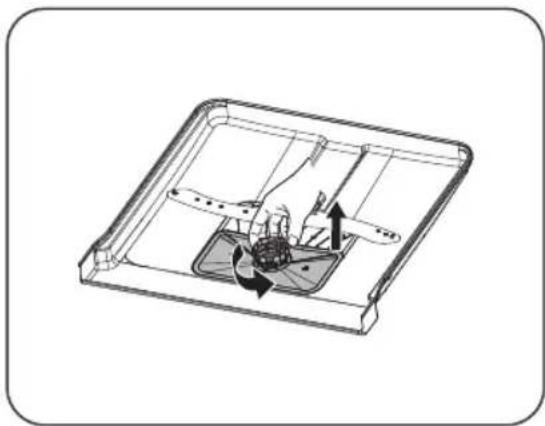

1. Przekręcić filtr w kierunku przeciwnym do ruchu wskazówek zegara.
2. Podnieść zespół filtracyjny do góry.

UWAGA!

Nie wolno użytkować zmywarki z wyjątki filtrami!

Nieprawidłowe założenie filtra zgrubnego może skutkować niezadowalającymi rezultatami zmywania.

Otwory i łożyska mogą w pewnych okolicznościach zos zablokowane. Wyjąć zanieczyszczenia za pomocą szpilki lub podobnego przedmiotu. Ramiona zraszające mają również otwory od spodu.

Aby ułatwić czyszczenie, ramiona zraszające można zdemontować. Należy pamiętać o ich prawidłowym zamontowaniu po oczyszczeniu.

Dolne ramię zraszające

- Pociągnąć dolne ramię zraszające prosto w góre, je wyjąć.

Górne ramię zraszające

1 Wyciągnąć górny kosz.

2 Odkręcić łożyska ramienia zraszającego w lewo, aby zostać zmiając ramię zraszające z górnego kosza.

Abstract 3D wireframe structure with no visible text or symbols

Drzwi

Krawędzie wokół drzwi należy czyścić tylko wilgotną ściereczką (z niewielką ilością środka do czyszczenia w razie potrzeby).

Osady z kamienia

Komora zmywarki wykonana jest ze stali nierdzewnej i je zazwyczaj czyszczona w czasie normalnego użytkowania. W przypadku twardej wody w zmywarce może odłożyć si kamień. Należy wtedy włać dwie łyżeczki kwasku cytrynowego do przedziału na detergent i uruchomić program Intensywny (bez naczyń w zmywarce).

Panel przedni

Przyciski należy utrzymywać w czystości oraz wolne od tłuszczu. Przyciski należy czyścić za pomocą suchej lub delikatnie zwilżonej szmatki. Nie wolno stosować środków czyszczących – mogą one porysować powierzchnię. Przed rozpoczęciem czyszczenia należy wyłączyć zmywarkę głównym włącznikiem, aby uniknąć przypadkowej aktywacji przycisków.

Rozwiązywanie problemów

wyświetlaczu		CzynnośćTyp usterki wskazany na
Płucz jasne światło	Usterka wlotu wody	Sprawdzić czy kurek z wodą jest otwarty. Sprawdzić czy nie jest zablokowany zewnętrzny filtr na wężu doprowadzającym wodę. Jeśli problem się utrzymuje, skontaktować się z działem serwisowym.
Płukanie i Szybkie światło jasne	Żądana temperatura nie osiągnięta	Skontaktować się z działem serwisowym.
Światło ECO jasne	Nadmiar wody	Zamknąć kurek z wodą i skontaktować się z działem serwisowym.

Nacisnąć dowolny przycisk, aby usunąć sygnał błędu.

		CzynnośćMożliwe przyczynyProblem
Przyciski nie reagują na naciskanie.	po otworzeniu drzwi.	Odczekać chwilę i ponowić próbę.Przyciski
	Przyciski są brudne.	Wyczyścić je suchą lub lekko wilgotną szmatką.
	Drzwi są zamknięte.	Otworzyć drzwi. Przyciski działają tylko przy otwartych drzwiach.
	Kosze są nieprawidłowo ustawione.	Sprawdzieńa czymkoże dsawi.prawidłowo ustawione w płaszczyźnie poziomej.
		Sprawdzić, czy naczynia nie uniemożliwiają prawidłowego wsunięcia koszy.
		Sprawdzić.Drzwi są nieprawidłowo zamknięte..
	Zmywarka została otwarta w celu dołożenia brudnych naczyń podczas wykonywania programu.	Zamknąć drzwiczki i czekać. Po kilku schwilach zmywarka powróci do wykonywania programu.
	automatyczny.	Sprawdzić.Zadziałał bezpiecznik/wyłącznik
	ściennego.	Sprawdzić.Wtyczka nie jest włóżona do gni
		Sprawdzić.Zawór wody jest zamknięty.
		Sprawdzić.Przelanie/wycieki.
	Ze zmywarki dobiega dźwięk wirow (pompa odpływowa), który nie ustane zwyść serwis.	Zamnąć zawór wody. Wyjąć wtyczkę i taje zwyść serwis.
	sprawdzić, czy opcja Opóźniony nie jest aktywna.	Słaty anulować opcję Opóźniony start, należy nacisnąć i przytrzymać główny włącznik do czasu wyłączenia wyświetlacza. Uruchomić ponownie zmywarkę.
		Zdemontować ramiona i wyczyścić je.Ramion
		Sprawdzić, czy naczynia nie blokują ruchu ramion zraszających.
	Stary detergent. Detergent to prodktory traci z czasem swoje właścić opasciwan.	Należy unikać kupowania dużych
	Nieprawidłowa ilość detergentu.	Ilość należy ustalić z uwzględnieniem twardości wody. Zastosowanie zbyt dużej lub zbyt małej ilości detergentu skutkuje niesatysfakcjonującymi rezultatami mycia.
		Wybrać bardziej intensywny program.Za mał
	Naczynia załadowane nieprawidłowo.	Nie przykrywać porcelany dużymi miskami lub podobnymi naczyniami. Unikać ustawiania bardzo wysokich szklanek w narożnikach koszy.
	czasie biegu programu.	Ustawić naczynia tak, aby były stabilne.Szk
	Filtr jest założony nieprawidłowo.	Mocno dokręcić filtr. Patrz sekcja Pielęgnacja i czyszczenie.
Plamy na stali nierdzewnej lub	Niedzére produkty spożywcze, takie musztarda, majonez, cytryna, ocet, spółkiwać, jeżeli zmywarka nie zostanie i sosy mogą powodować powstawanie homiona od razu. Można też śladów na stali nierdzewnej, jeżeli skorzystać z programu Płukanie. zostaną na niej pozostawione na długi czas.	Tajle produkty spożywcze należy spółkiwać, jeżeli zmywarka nie zostanie się zemazymia. Nożna też sładów na stali nierdzewnej, jeżeli skorzystać z programu Płukanie. zbyt
	Stal nierdzewna może spowodować. Nie wolno dopuścić, aby elementy ze powstanie plam na elementach zestali nierdzewnej i srebra się ze sąś leś zrebra, jeżeli zetkną się w czasie stykały w czasie zmywania. Aluminium również może powodować powstawanie plam na naczyniach.
	Ze zmiękczacza wody wycieka sól. Plawdzitub czyłopokrywka czoportniką na słół jest prawidłowo dokręcona. Jeżeli tak, należy wezwać serwis.
	Wody.	Patrz sekcja Ustawienia.Nieprawidłowe nastaw
	Nieprawidłowo ustawiona ilość środ. Ratrz sekcje Przed pierwszym użyciem do płukania.	Uzupełnić sól. Patrz sekcja Przed pierwszym użyciem.
	Pojemnik na sól pusty.	Wyłączyć opcję TAB (Detergent 3-w- w-jednym i aktywna jest opcja TABwszystko-w-jednym) i uzupełnić sól i środek do płukania.
	Używany jest detergent 3-w-1/wszysty. Wyłączyć opcję TAB (Detergent 3-w- w-jednym i aktywna jest opcja TABwszystko-w-jednym) i uzupełnić sól i (Detergent 3-w-1/wszystko-w-jednym).
	Zbyt wysoka temperatura i/lub zbyt. Nadziaia kryształowe należy zmywać w ilość detergentu mogą uszkodzić naczynia kryształowe. Niestety szkódetergentu. Dalsze informacje można nie można naprawić, można im tykyskać u producenta detergentu. zapobiegać.
Naczynia pokryte są lepką biała/niebieską warstwą.	Nastawa ilości środka do płukania. Zraniejszyć nastawę. Patrz sekcje pierwszym użyciem i Ustawienia. przypadku bardzo miękkiej wodyło do płukania można rozwodnić w stosunku 50:50.	Przed W środek
Po zmywaniu pozostały plamy.	Szminka i herbata są trudne do usunięcia.	Użyć detergentu ze składnikiem wybielającym.
Stukotanie w czasie zmywania.	Naczynia są ułożone nieprawidłowo ramiona zraszające nie obracają. Sprawdzić, czy naczynia są prawidłowo sięstawione. Obrócić ramionami zraszającymi, aby potwierdzić, że nie zaczepiają.Zablokowany wąż odpływowy.W zmodyarczyć poważstajodpływady w punkcie, w którym przyłączony jest do syfonu zlewu. Sprawdzić, czy nie ma w nim zanieczyszczeń. Czy odcinek rury w kształcie stożka został przycięty do średnicy wewnętrznej minimum 14 mm?	o nic
	Załamanie węża odpływowego.	Sprawdzić, czy wąż odpływowy nie jest załamany ani zgięty pod zbyt małym kątem.
		Wyczyścić filtr zgrubny i dokładny.Filtry są węjczyścić pompę odpływową. Patrz sekcja Pielęgnacja i czyszczenie.
	Zanieczyszczenia w pompie odpływową węjczyścić pomę odpływową. Patrz sekcja Pielęgnacja i czyszczenie.
Ze zmywarki wydobywa się nieprzyjemny zapach.	Zanieczyszczenia wokół uszczelek narożnikach.	Wyczyścić za pomocą szczotki i niskopieniącego środka do czyszczenia.
	Przed długi czas stosowano wyłączmichamiać program zmywania w wysokiej temperaturze.	raz wiesokiej temperaturze przynajmniej w miesiącu.
Naczynia nie są wystarczająco suche.
		Całkowicie załadować zmywarkę.Zmywarka ni załadowana.
		Środek do płukania wymaga uzupełnienia lub jego ilość jest ustawiona na zbyt niską wartość.
		Używany jest detergent 3-w-1/wszystwołączyć opcję TAB (Detergent 3-w-1/wszystko-w-jednym) i uzupełnić sól i (Detergent 3-w-1/wszystko-w-jednym).
		Środek do płukania.
		Nieznacznie uchylić drzwi po zakończeniu programu.

Montaż

* Długość drzwi

Przeczytanie i przestrzeganie poniższych instrukcji i wytycznych jest niezwykle ważne. Montaż i podłączen urządzenia należy przeprowadzić zgodnie z oddzielnym instrukcjami instalacji.

OSTRZEŻENIE!

wyjęta z

Instrukcje bezpieczeństwa

• Połączenia elektryczne, doprowadzające i odprowadzające muszą być wykonane przez przeszkolonego profesjonalistę.
• Należy zawsze przestrzegać obowiązujących przepisów dotyczących podłączania do źródła wody, kanalizacji sieci elektrycznej.
• W czasie montażu należy zachować ostrożność. Nos rękawice ochronne. Montaż musi być przeprowadzańy przez dwie osoby.
• Na podłodze pod zmywarką umieścić szczelną tackę ochronną, aby uniknąć uszkodzeń spowodowanych Po potencjalnymi wyciekami wody.
• Przed przykręceniem zmywarki należy sprawdzić, działanie poprzez uruchomienie programu Płukanie Sprawdzić, czy zmywarka napełnia się woda, a następnie opróżnia. Sprawdzić również, czy wszy złącza są szczelne.

OSTRZEŻENIE!

W czasie montażu zmywarki należy odciąć dopływ

Przygotowanie

• Wymiary wnęki i przyłączy podano w oddzielnej instrukc instalacji. Przed rozpoczęciem montażu sprawdzić, czy wszystkie wymiary są prawidłowe. Należy pamiętać, że wysokość drzwi można regulować, co pozwala zastosować inne mocowania.
  Upewnić się, że powierzchnia, na której montowana jest zmywarka jest stabilna. Wypoziomować zmywarkę poprzez regulację czterech nóżek.

Podłączanie odpływu

Inne potrzebne informacje podane są w instrukcji instalacji Wąż odpływowy można wydłużyć o maksymalnie 3 m (całkowita długość weża odpływowego nie może grzekroczyć 4,5 m). Wszelkie połączenia i rury łączące muszą mieć średnicę wewnętrzną minimum 14 mm. Jednał najlepiej jest wymienić wąż odpływowy na nowy, bez taki połączeń.

Żaden odcinek węża odpływowego nie może znajdować wody. się o więcej niż 950 mm powyżej dna zmywarki. Węża można podłączać bezpośrednio do odpływu w podłodze lul podobnego odpływu. W takiej sytuacji wąż może zadziałać jak syfon i opróżnić zmywarkę.

Serwis

Wylot węża musi zawsze znajdować się co najmniej mm powyżej spodniej części urządzenia.

Upewnić się, że na wężu odpływowym nie ma zala

350 UWAGA!

Naprawy i czynności konserwacyjne dotyczące bezpieczeństwa lub funkcjonowania urządzenia mogą być wykonywane wyłącznie przez przeszkolonego profesjonalistę.

UWAGA!

Jeżeli wąż odpływowy doprowadzony jest do króćca na syfonie zlewu (patrz ilustracja nr 1), podłączenie węża musi być wykonane na poziomie dna zlewu; w przedmiy razie woda odpływająca ze zlewu może przedostawać się do zmywarki. Inne sposoby podłączenia przedstawione zostały na ilustracjach nr 2 i 3.

Podłączenie do źródła wody

Należy korzystać wyłącznie z węży dostarczonych ze zmywarką. Nie wolno wykorzystywać starych lub innych zapasowych węży.

Rura zasilająca musi mieć zawór zamykający. Zawór zamykający musi być łatwo dostępny, tak aby umożliwiać odcięcie dopływu wody w przypadku konieczności przestawienia zmywarki.

Po zakończeniu montażu zawór zamykający należy otworzyć, aby umożliwiać ustabilizowanie się ciśnienia, oraz aby sprawdzić, czy wszystkie połączenia są szczelne.

Zmywarkę należy podłącać do zimnej wody...

Jeżeli dom jest ogrzewany z wykorzystaniem pieca olejowego lub elektrycznego.

Zmywarkę należy podłączyć do ciepłej wody (maks. 70°C)...

Jeżeli dom jest ogrzewany z wykorzystaniem ogrzewania komunalnego, energii słonecznej lub geotermalnej. Podłączenie do ciepłej wody skraca czas trwania programów i zmniejsza zużycie energii przez zmywarkę.

Podłączenie elektryczne

Informacje na temat parametrów podłączenia elektrycznego znaleźć można na tabliczce z numerem seryjnym. Podane tam specyfikacje muszą być zgodne z parametrami zasilania sieciowego.

Zmywarka musi być podłączona do gniazdka z uziemieniem.

Elektryczne gniazdko ścienne musi znajdować się poza miejscem montażu oraz być łatwo dostępne po zamontowaniu zmywarki. Nie wolno stosować przedłużaczy.
