INSTRUKCJA OBSŁUGI FCS6002 Handy

Rozsiewacza pchanego

HANDY FCS6002

Instrukcja oryginalna

Serwis Centralny – infolinia serwisowa: 61 650 75 39,

Dział części zamiennych tel.: [phone],

Fax: [phone],

www.krysiak.pl

HANDY

Wyprodukowano w CHRL

Wydanie ósme, października 2018 rok

Przeczytaj uważnie niniejszą instrukcję przed rozpoczęciem eksploatacji urządzenia. Zawarte są tu ważne informacje dotyczące zasad właściwego sposobu montażu, pracy i konserwacji urządzenia, bezpiecznych dla użytkownika. Przechowuj instrukcję w bezpiecznym miejscu, aby w razie potrzeby móc do niej wrócić lub przekazać ją kolejnym użytkownikom wraz z urządzeniem.

Uwaga!

Zwracaj szczególną uwagę na rozdziały, które zawierają sygnały ostrzegawcze i uwagi.

Urządzenie:	Rozsiewacz pchany HANDY FCS6002
Model:	HYG-03C
Numery seryjne:	2019018530001-2019018539999
Rok produkcji:	2018-2019
Funkcja:	Rozsiewanie nasion, piasku czy nawozu w warunkach przydomowych

Spis treści

Spis treści ....3

1. Zawartość opakowania....4
2. Przeznaczenie....4
3. Opis ogólny....4

3.1 Opis działania ....4
3.2 Elementy rozsiewacza (budowa rozsiewacza)....5
3.3 Dane techniczne....5

1. Podstawowe zalecenia bezpieczeństwa ....6

4.1 Symbole dotyczące urządzenia....6
4.2 Symbole w instrukcji obsługi....6
4.3 Ogólne wskazówki bezpieczeństwa ....6

1. Montaż....8

5.1 Montaż uchwytu rozsiewacza ....8

1. Praca z urządzeniem....9

6.1 Napełnianie zbiornika....9
6.2 Rozsiewanie 10

1. Konserwacja, przechowywanie i zamawianie części zamiennych 10

7.1 Zamawianie części 10

1. Gwarancja ....11
2. Usuwanie odpadów i recycling 11
3. Rysunek złożeniowy.... 12

1. Zawartość opakowania

Niektóre rozsiewacze nie są złożone i są sprzedawane w kartonach. Obowiązkiem użytkownika jest upewnić się, że postępuje zgodnie z instrukcją montażu tego podręcznika. Niektóre rozsiewacze są sprzedawane już zmontowane, ale mimo to użytkownik powinien sprawdzić czy urządzenie jest prawidłowo złożone. Użytkownik musi dokładnie sprawdzić rozsiewacz przed przystąpieniem do pracy.

Ostrożnie otwórz opakowanie i wyciągnij z niego wszystkie elementy. Komplet powinien zawierać:

• rozsiewacz z kołami i uchwytem (górny i dolne) oraz 2 śruby do montażu uchwytu
• instrukcja obsługi

2. Przeznaczenie

Urządzenie jest przeznaczone do rozsiewania nasion, suchego piasku czy nawozu w warunkach

przydomowych.

Każde inne jej wykorzystanie jest sprzeczne z przeznaczeniem i może stanowić poważne zagrożenie dla użytkownika, a także prowadzić do uszkodzenia urządzenia.

Rozsiewacz nie jest przeznaczony do użytkowania przez dzieci oraz osoby dorosłe znajdujące się pod wpływem alkoholu, środków odurzających lub leków. Urządzenie może obsługiwać wyłącznie osoba dorosła, która zapoznała się z niniejszą instrukcją i jest świadoma ryzyka zranień i uszkodzeń, jakie mogą wystąpić w wyniku nieprzestrzegania zasad w niej zawartych.

Producent nie ponosi odpowiedzialności za szkody zaistniałe w wyniku użycia urządzenia niezgodnego z przeznaczeniem oraz jego nieprawidłowej obsługi. Za wszelkie wypadki lub szkody poniesione przez innych ludzi na zdrowiu lub mieniu odpowiada wyłącznie właściciel urządzenia i/lub osoba ją obsługująca.

Rozsiewacz nie jest przystosowany do użytku komercyjnego.

3. Opis ogólny

3.1 Opis działania

Rozsiewacz typu skrzyniowego rozsypuje materiał wsypany do 12 litrowego pojemnika dokładnie pod zasobnikiem materiału. Rozsiewacz wyposażony jest w 2 koła o średnicy 185 mm i składany uchwyt. Szczelina dozująca kanału wyjściowego, regulowana jest przez użytkownika za pomocą dźwigni przy pojemniku. Użytkownik pcha urządzenie przed sobą. Rozsiewany materiał spada dokładnie pod rozsiewacz pasem o długości 45 cm co umożliwia precyzyjne pokrycie każdej powierzchni.

3.2 Elementy rozsiewacza (budowa rozsiewacza)

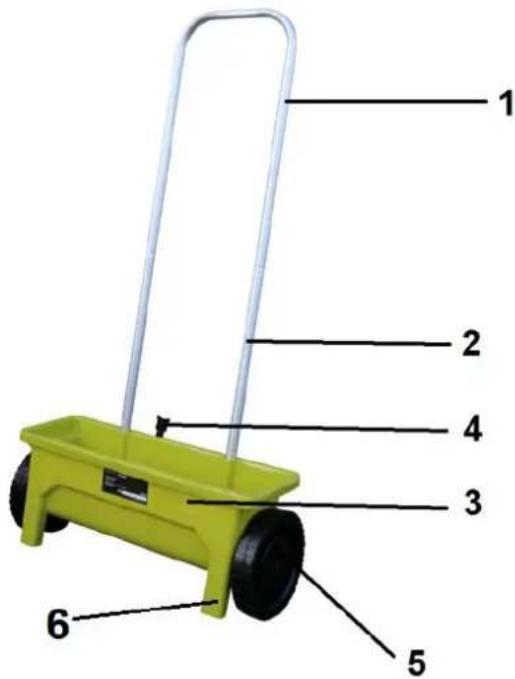

Rys. 1

1. Uchwyt górny
2. Uchwyt dolny
3. Zbiornik
4. Przełącznik otworu wyjściowego z regulatorem dozowania
5. Koło
6. Podpórka

Przed rozpoczęcie pracy z urządzeniem zapoznaj się z Rys. 1 przedstawiającym elementy rozsiewacza.

3.3 Dane techniczne

Model rozsiewacza:	FCS 6002
Pojemność zbiornika:	10,8 kg nawozu lub nasion(12L)
Waga netto:	1.6 kg
Szerokość robocza:	45cm

*Producent zastrzega sobie prawo do zmian poprawiających funkcjonalność i bezpieczeństwo urządzenia, które niekoniecznie są odzwierciedlone na rysunkach i w opisach niniejszej instrukcji.

4. Podstawowe zalecenia bezpieczeństwa

Zawarte są tu podstawowe zasady bezpieczeństwa, konieczne do zachowania podczas pracy urządzenia.

4.1 Symbole dotyczące urządzenia

	UWAGA!Przeczytaj uważnie instrukcję obsługi.
	OSTRZEŻENIE!Stosuj odpowiednie środki ochrony osobistej.Zakładaj odpowiednią odzież ochronną.Pracuj w rękawicach ochronnych.Pracuj w obuwiu roboczym z przeciwpoślizgową podeszwą.

4.2 Symbole w instrukcji obsługi

UWAGA! Ostrzeżenie - symbol niebezpieczeństwa z informacjami na temat ochrony osób i mienia.

WSKAZÓWKA ułatwiająca posługiwanie się urządzeniem.

4.3 Ogólne wskazówki bezpieczeństwa

Przeczytaj uważnie niniejszą instrukcję. Przechowuj ją, aby móc do niej zagłądać w dowolnej chwili.

W przypadku nieprawidłowej eksploatacji urządzenie może spowodować poważne urazy. W celu uniknięcia szkód osobowych i rzeczowych, koniecznie przestrzegaj opisanych wskazówek bezpieczeństwa i zachowania szczególnej uwagi. Zaznajom się dobrze ze wszystkimi częściamsuchegoi urządzenia przed rozpoczęciem pracy.

Przygotowanie do bezpiecznej pracy:

• Nie pozwalaj dzieciom oraz innym osobom dorosłym, które nie zaznajomiły się z niniejszą instrukcją obsługi, używać urządzenia.
• Rozsiewacz nie jest zabawką, zachowaj szczególną ostrożność przez cały czas kontaktu z urządzeniem.
• Nie używaj urządzenia do innych celów niż rozsiewanie nasion, piasku czy nawozu.
• Stosuj wszystkie środki (nasiona, piasek, nawóz) zgodnie z zaleceniami producenta. Zbyt dużo niektórych chemikaliów może uszkodzić roślinność.
• Nie korzystaj z urządzenia w czasie, w którym w pobliżu znajdują się inne osoby (szczególnie małe dzieci) oraz zwierzęta domowe. Przerwij pracę jeśli ktoś pojawi się w obrębie obszaru rozsiewania.
• Pamiętaj, że to użytkownik i/lub właściciel ponoszą odpowiedzialność za wypadki i urazy innych osób

oraz ich mienia.

• Sprawdź teren przed rozpoczęciem pracy. Usuń wszelkie kamienie, patyki, druty oraz inne ciała obce, które mogą powodować utratę równowagi.
• Noś okulary ochronne podczas pracy, również w czasie montażu czy konserwacji.
• Zakładaj do pracy solidne obuwie na nieślizgającej się podeszwie. Nie pracuj na boso oraz w niezapinanym i lekkim obuwiu. Unikaj noszenia luźnej odzieży z wiszącymi sznurkami czy paskami oraz biżuterii, gdyż łatwo może dostać się w ruchome części rozsiewacza.
• Przed każdym użyciem przeprowadź kontrolę wzrokową urządzenia. Nie rozpoczynaj pracy jeżeli jest uszkodzone, niekompletne lub, które zostało przebudowane bez zgody producenta.
• Używaj wyłącznie części zamiennych i elementów wyposażenia, które zostały dostarczone i/lub są zalecane przez producenta. Użycie innych części zamiennych może prowadzić do urazów i prowadzi do utraty roszczeń z tytułu gwarancji.

Bezpieczna praca z urządzeniem:

W trakcie pracy urządzenia w żadnym wypadku nie podkładaj rąk i nóg pod, ani w pobliżu obracających

się części. Niebezpieczeństwo zranienia!

• Pracuj wyłącznie w świetle dziennym lub przy bardzo dobrym sztucznym oświetleniu.
• Nie pracuj przy silnym wietrze, gdy jest słaba widoczność, bardzo wysokie lub bardzo niskie temperatury.
• Do pracy miej suche dłonie.
• Nie korzystaj z urządzenia w przypadku zmęczenia, osłabionej koncentracji, gdy jesteś pod wpływem alkoholu, leków lub innych środków odurzających. Pracuj z rozsądkiem, rób przerwy.
• Nigdy nie zostawiaj urządzenia w miejscu pracy bez nadzoru.

UWAGA! Podczas przerw w pracy pozostaw urządzenie w taki sposób, aby nie stanowiło dla

nikogo zagrożenia.

• Obsługuj urządzenie wyłącznie chodząc, nie biegaj.
• Nie pracuj przy użyciu urządzenia, które jest niekompletne, uszkodzone lub przebudowane bez zgody producenta.
• Nie pracuj w pobliżu wysypisk, kanałów czy walów - możesz stracić równowagę i spaść.
• Uważaj na dziury, koleiny, ukryte przedmioty lub wyboje.
• Pracuj zachowując stabilną pozycję, w szczególności na pochyłościach terenu. Poślizgnięcie się lub upadek może spowodować poważne obrażenia ciała.
• W razie wystąpienia mdłości, bólu czy zawrotów głowy, zakłóceń widzenia, słuchu lub spadku koncentracji, natychmiast przerwij pracę.
• Jeśli powstanie sytuacja nieopisana w tym podręczniku zwrócić się o pomoc na infolinię serwisową producenta.

Bezpieczna konserwacja i przechowywanie

• Sprawdź, czy wszystkie nakrętki, śruby, trzpienie były dobrze dokręcone oraz czy urządzenie jest kompletne i nieuszkodzone. Przed użyciem zleć naprawę uszkodzonych części.
• Nie podejmuj samodzielnych prób naprawiania urządzenia, o ile nie posiadasz właściwego przygotowania zawodowego w tym zakresie. Wszystkie prace, które nie są podane w tej instrukcji, powinien przeprowadzić autoryzowany serwis upoważniony przez dealera.

• Przechowuj urządzenie w suchym miejscu, poza zasięgiem dzieci.

• Dbaj o urządzenie. Utrzymuj je tak, aby zawsze było czyste.

• Dbaj o urządzenie. Pilnuj, aby uchwyty były suche, czyste i nie były zanieczyszczone olejem ani smarem.
• Regularnie sprawdzaj urządzenie pod kątem zużycia i deformacji. Ze względów bezpieczeństwa zużyte i uszkodzone części należy bezzwłocznie wymieniać. Zachowaj szczególnie ostrożność w trakcie operowania w okolicy ruchomych elementów urządzenia aby Twoje palce nie zostały zakleszczone pomiędzy obracającym się elementami a nieruchomoymi częściami urządzenia.
• Używaj wyłącznie oryginalnych części zamiennych i części wyposażenia, które zostały dostarczone i/lub są zalecone przez producenta. Użycie innych części zamiennych prowadzi do utraty roszczeń z tytułu gwarancji.

Twoja odpowiedzialność: Ogranicz użytkowanie tego urządzenia do osób, które przeczytały, miały i będą się stosować do ostrzeżeń i zaleceń zawartych w tej instrukcji.

5. Montaż

Przed montażem poszczególnych elementów sprawdź czy masz wszystkie potrzebne części.

Zacznij pracę dopiero wtedy, gdy urządzenie jest zmontowane.

5.1 Montaż uchwytu rozsiewacza

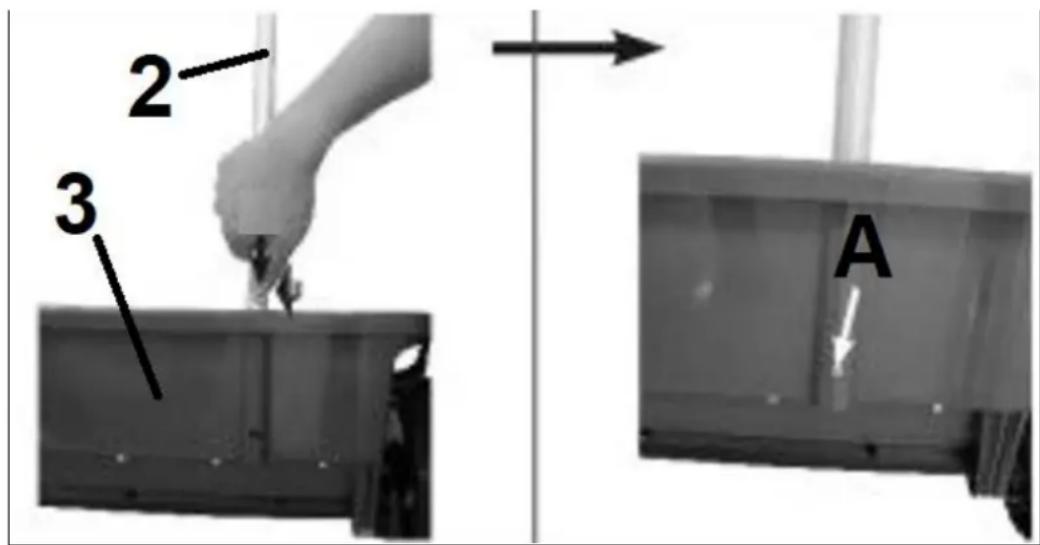

1. Umieść uchwyty dolne (Rys. 2, poz. 2) w otworach na uchwyty w zbiorniku rozsiewacza (Rys. 2, poz. 3) i przykręć je dostarczonymi wkrętami (Rys. 2, poz. A)

Rys. 2

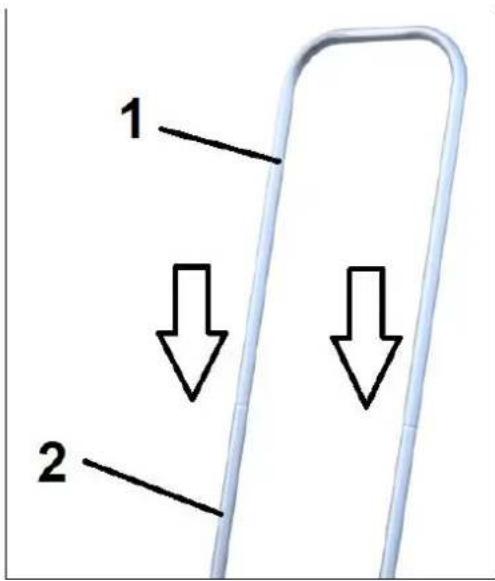

1. Połącz uchwyt górny (Rys. 3, poz. 1) z dolnymi (Rys. 3, poz. 2). Kliknięcie zatrzasków powinno świadczyć o prawidłowym zamontowaniu.

Rys. 3

6. Praca z urządzeniem

6.1 Napełnianie zbiornika

1. Upewnij się, że przełącznik (Rys. 1, poz. 4) jest w pozycji zamkniętej zanim nasypiesz materiał. Pozycja 0 to pozycja zamknięta. Pozycja 10 otwarcie maksymalne.

2. Napełnij zbiornik materiałem.

Zbiornik może zmieścić maksymalnie 10,8 kg nawozu lub nasion.

DOZOWANIE
średn. pozycja materiału	1	2	3	4	5	6	7	8	9	10
1-2mm	○	○
3-4mm			○	○
5-6mm					○	○
7-8mm							○	○
9-10mm									○	○

Ustawienia przełącznika znajdujące się w tabeli są tylko wskazówkami. Różnice w materiale, prędkości chodu, terenu, warunków pogodowych mogą wpływać na ilość materiału w zbiorniku. Jeśli jesteś niepewny zacznij siać od najniższego ustawienia i zwiększaj powoli.

Określanie ilości materiału

1. Określ wielkość obszaru jaki zamierzasz pokryć materiałem.
   Przykład: jeśli potrzebujesz 2,27 kg granulatu na 90 m ^2 użyj 1/3 zbiornika materiału.
2. Określ metry kwadratowe obszaru – szerokość x długość.
3. Rozsiewacz pozwala na sianie jednorodnym pasem o szerokości dokładnie 45 cm.

6.2 Rozsiewanie

1. Rozsiewaj materiał równomiernie po obszarze chodząc w równym tempie, pchając przed sobą urządzenie.

2. Różnice które należy uwzględnić:

3. prędkość poruszania się,

4. praktyka przed sianiem na dużym obszarze.

Drugi siew wykonywaj prostopadle do pierwszego.

Zbyt dużo niektórych chemikaliów może uszkodzić roślinność.

7. Konserwacja, przechowywanie i zamawianie części zamiennych

Zleć prace, które nie są opisane w tej instrukcji, upoważnionej placówce serwisowej.

• Usuń pozostałości materiału po zakończeniu rozsiewania. Nie wysypuj pozostałości do zbiorników wodnych, rowów melioracyjnych itp. Puste opakowania po środkach zutylizuj zgodnie z obowiązującymi przepisami o ochronie środowiska.
• Utrzymuj urządzenie w czystości. Do czyszczenia stosuj wodę z mydłem. Po każdym użyciu umyj i osusz urządzenie.
• Regularnie sprawdzaj urządzenie pod kątem widocznych usterek, takich jak nieprzytwierdzone lub uszkodzone części.
• Urządzenie przechowuj w czystym i suchym miejscu poza zasięgiem dzieci.
• Smaruj regularnie osie kół.

7.1 Zamawianie części

Przy zamawianiu części zamiennych podaj następujące dane urządzenia z tabliczki znamionowej, umieszczonej na obudowie:

• Typ urządzenia
• Nazwa modelu
• Numer identyfikacyjny

W celu przyspieszenia realizacji zamówienia podaj numer części zamiennej, którą potrzebujesz. Możesz również dosłać zdjęcie uszkodzonego elementu na adres mailowy producenta: [e-mail] – ułatw i to jednoznaczną identyfikację zwłaszcza w przypadku nieznajomości numeru części.

Zamówienia części możesz dokonać również w autoryzowanych punktach serwisowych, których wykaz znajdziesz na stronie internetowej producenta: www.krysiak.pl

UŻYWAJ TYLKO ORYGINALNYCH CZĘŚCI ZAMIENNYCH.

Części zamienne złej jakości mogą uszkodzić urządzenie i skrócić jego żywotność.

Producent nie ponosi odpowiedzialności za szkody wywołane przez urządzenie, jeżeli zostaną one wywołane z powodu nieprawidłowo wykonanej samodzielnej naprawy, zastosowania nieoryginalnych części zamiennych,

względnie zastosowania urządzenia niezgodnie z jego przeznaczeniem.

8. Gwarancja

Na niniejsze urządzenie obowiązuje 24-miesięczna gwarancja. W ramach gwarancji gwarant zapewnia kupującemu nieodpłatne usunięcie usterek w funkcjonowaniu urządzenia wynikających z jego wadliwości konstrukcyjnych i materiałowych. Niektóre części konstrukcyjne ulegające normalnemu zużyciu oraz szkody wywołane naturalnym zużyciem, przeciążeniem lub nieprawidłową obsługą, są wykluczone z zakresu gwarancji. Warunkiem skorzystania ze świadczeń gwarancyjnych jest przestrzeganie podanych w instrukcji obsługi wskazówek dotyczących oczyszczania, konserwacji i napraw urządzenia.

Warunkiem skorzystania ze świadczenia gwarancyjnego jest przekazanie nierozmontowanego urządzenia wraz z dowodem zakupu naszemu centrum serwisowemu lub sprzedawcy. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 30 dni, licząc od dnia dostarczenia urządzenia przez Użytkownika. W przypadku reklamacji gwarancyjnej lub zlecenia naprawy należy dostarczyć oczyszczone urządzenie wraz z informacją o usterce pod adres naszego punktu serwisowego. W celu ustalenia wskazówek dotyczących nadania przesyłki należy skontaktować się z gwarantem.

Utylizację Twojego urządzenia przeprowadzimy bezpłatnie.

Naprawy nie objęte gwarancją można zlecać odpłatnie naszemu centrum serwisowemu.

9. Usuwanie odpadów i recycling

Każde gospodarstwo jest użytkownikiem maszyn i urządzeń, a co za tym idzie – potencjalnym wytwórcą niebezpiecznego dla ludzi i środowiska odpadu, z tytułu obecności w tymże niebezpiecznych substancji, mieszanin oraz części składowych. Z drugiej strony zużyty sprzęt to cenny materiał, z którego można odzyskać surowce.

Użytkownik urządzenia zgodnie z przepisami o ochronie środowiska zobowiązany jest do prowadzenia prawidłowej gospodarki odpadami zgodnie z przepisami krajowymi. Nie wyrzucaj urządzenia razem z odpadami domowymi. Przekaż je, jego akcesoria i opakowanie do zgodnej z przepisami o ochronie środowiska naturalnego utylizacji. Informacje o dostępnym systemie zbierania zużytego sprzętu można znaleźć u sprzedawcy oraz w urzędzie miasta/gminy.

Nie wysypuj pozostałości do zbiorników wodnych, rowów melioracyjnych itp. Puste opakowania po środkach zutylizuj zgodnie z obowiązującymi przepisami o ochronie środowiska.

Pamiętaj, że odpowiednie postępowanie ze zużytym sprzętem zapobiega negatywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego!

W przypadku pytań zwrócić się o poradę do Centrum Serwisowego producenta.

Pamiętaj, że producent bezpłatnie przeprowadza utylizację przesłanych do niego zużytych i uszkodzonych swoich urządzeń.

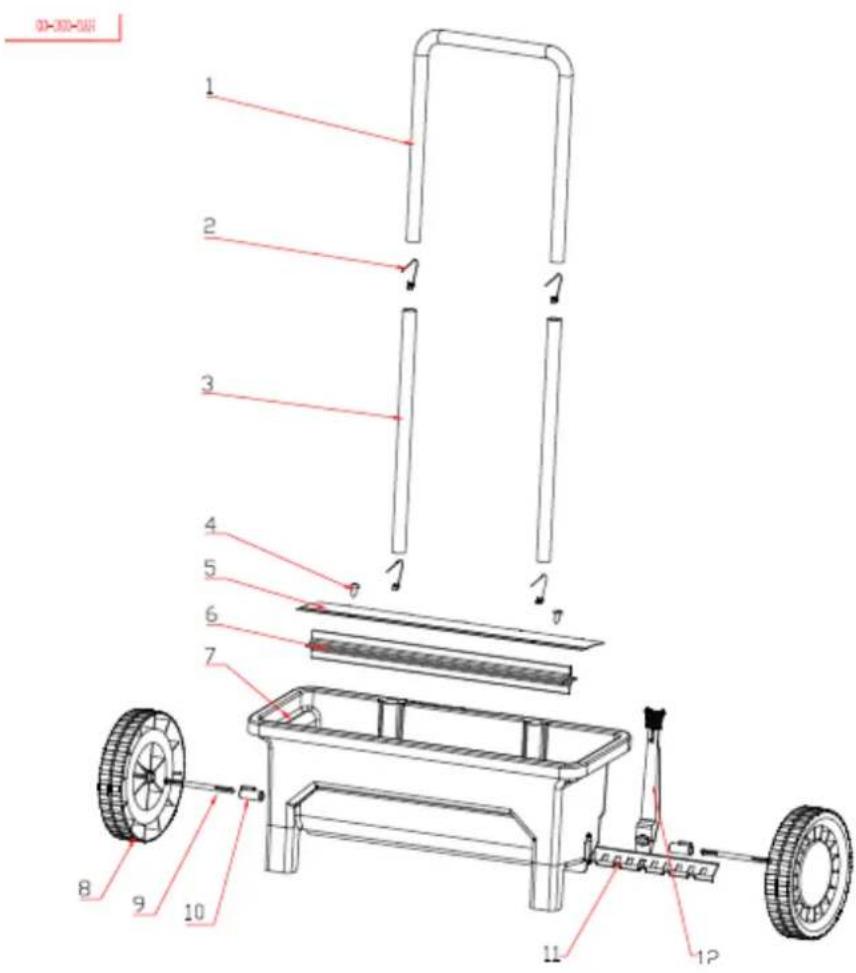

10. Rysunek złożeniowy
