Marka	Lider
Model	HP5545
Rodzaj produktu	Piła elektryczna
Typ piły	Piła tarczowa
Napięcie zasilania	230 V ~ 50 Hz
Moc znamionowa	1500 W
Średnica tarczy	185 mm
Maksymalna głębokość cięcia	65 mm (przy 90°)
Prędkość obrotowa bez obciążenia	4500 obr/min
Wymiary (długość x szerokość x wysokość)	320 x 250 x 280 mm
Waga	4,5 kg
Klasa izolacji	II
Wyłącznik bezpieczeństwa	Podwójny wyłącznik z blokadą
Osłona tarczy	Samoczynnie powracająca osłona dolna
Otwór do odsysania pyłu	Średnica 35 mm
Prowadnica równoległa	W zestawie, zakres 0–200 mm
Regulacja kąta cięcia	0° – 45°
Materiał obudowy	Tworzywo sztuczne wzmocnione włóknem szklanym
Długość przewodu zasilającego	2,5 m
Poziom hałasu (LpA)	95 dB(A)
Poziom wibracji	3,5 m/s²
Czyszczenie i konserwacja	Czyścić suchą szmatką; regularnie smarować prowadnice; sprawdzać szczotki węglowe
Części zamienne	Tarcze, szczotki węglowe, przełącznik, przewód zasilający – dostępne u autoryzowanych dealerów

Często zadawane pytania - HP5545 Lider

Jak wymienić tarczę w pile HP5545?

Odłącz urządzenie od zasilania. Naciśnij blokadę wrzeciona, a następnie odkręć śrubę mocującą tarczę za pomocą klucza imbusowego. Zdejmij starą tarczę, załóż nową, dokręć śrubę i zwolnij blokadę. Upewnij się, że tarcza obraca się swobodnie.

Jakie tarcze są kompatybilne z HP5545?

Piła HP5545 współpracuje z tarczami o średnicy 185 mm i otworze 20 mm. Zalecane są tarcze przeznaczone do cięcia drewna, metalu lub tworzyw sztucznych, w zależności od potrzeb.

Jaka jest maksymalna głębokość cięcia?

Maksymalna głębokość cięcia przy kącie 90° wynosi 65 mm. Przy kącie 45° głębokość cięcia jest mniejsza, około 45 mm.

Jak ustawić kąt cięcia?

Poluzuj pokrętło regulacji kąta znajdujące się z przodu piły, ustaw żądany kąt (0-45°) na skali, a następnie dokręć pokrętło. Sprawdź, czy tarcza jest prostopadła do stołu.

Czy piła ma zabezpieczenie przed przypadkowym uruchomieniem?

Tak, wyłącznik posiada podwójną blokadę. Aby uruchomić piłę, należy najpierw przesunąć blokadę, a następnie nacisnąć spust. Zapobiega to niezamierzonemu włączeniu.

Jak podłączyć odsysanie pyłu?

Podłącz wąż odkurzacza o średnicy 35 mm do otworu odsysania pyłu znajdującego się z tyłu piły. Zapewni to skuteczne usuwanie trocin podczas cięcia.

Co zrobić, gdy piła nie uruchamia się?

Sprawdź, czy przewód zasilający jest podłączony i nieuszkodzony. Upewnij się, że bezpiecznik w instalacji nie jest przepalony. Jeśli problem nadal występuje, skontaktuj się z serwisem.

Jak czyścić i konserwować piłę?

Po każdym użyciu usuń pył i zanieczyszczenia suchą szmatką. Regularnie sprawdzaj stan szczotek węglowych i wymieniaj je, gdy są zużyte. Smaruj prowadnice lekkim olejem maszynowym.

Gdzie kupić części zamienne?

Oryginalne części zamienne, takie jak tarcze, szczotki węglowe czy przełączniki, są dostępne u autoryzowanych dealerów marki Lider oraz w sklepach internetowych z akcesoriami narzędziowymi.

Czy piła nadaje się do cięcia metalu?

Tak, po wymianie tarczy na odpowiednią do metalu (np. tarczę do cięcia stali), piła HP5545 może ciąć profile i blachy. Należy zachować ostrożność i stosować odpowiednie środki ochrony.

INSTRUKCJA OBSŁUGI HP5545 Lider

Pilarki łańcuchowej spalinowej

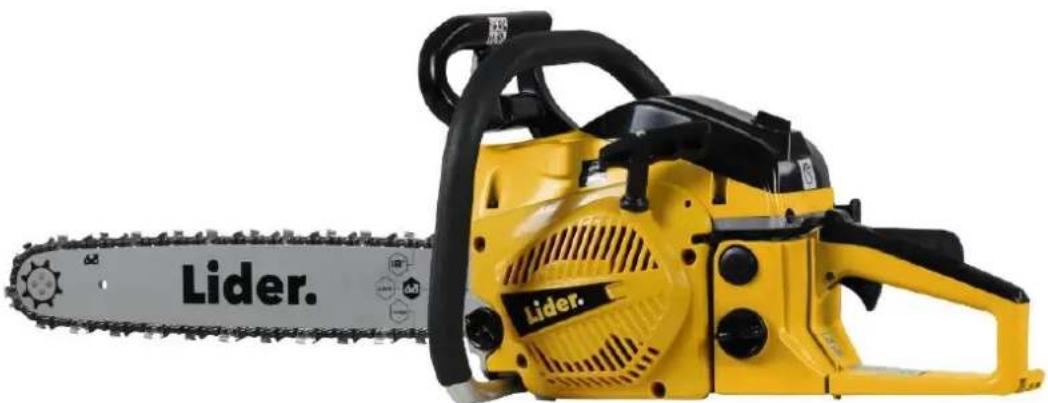

Lider HP5545

Numer katalogowy: 14 043 286

Instrukcja oryginalna

Serwis Centralny – infolinia serwisowa: 61 650 75 39,

Dział części zamiennych tel.: [phone],

www.krysiak.pl

Lider.

Wyprodukowano w ChRL

Wydanie pierwsze, maj 2021 r.

Zgodnie z Rozporządzeniem Ministra Gospodarki z dnia 21 października 2008r. w sprawie zasadniczych wymagań dla maszyn (Dz. U. Nr 199, poz. 1228) i Dyrektywą 2006/42/WE Parlamentu Europejskiego i Rady Krysiak Sp. z o.o., ul. Rolna 6, 62-081 Baranowo

Osoba odpowiedzialna za przygotowanie dokumentacji technicznej maszyny na terenie UE: Andrzej Krysiak, Rolna 6, 62-081, Baranowo deklaruje z pełną odpowiedzialnością, że:

Maszyna:	Spalinowa pilarka łańcuchowa Lider HP5545
Model:	HR5520G
Numery seryjne:	2021015010001-2021015019999
Rok produkcji:	2021
Funkcja:	cięcie drewna oraz podcinanie i ścinanie drzew w warunkach przydomowych

do której odnosi się niniejsza deklaracja, spełnia wymagania dyrektyw:

2006/42/EC – Dyrektywa Parlamentu Europejskiego i Rady z dnia 17 maja 2006r. w sprawie maszyn

2014/30/EU – Dyrektywa kompatybilności elektromagnetycznej

2000/14/EC i 2005/88/EC – Dyrektywa hałasowa

2016/1628 zmieniona przez 2018/989/EU - Rozporządzenie Parlamentu Europejskiego i Rady (UE) z dnia 14 września 2016r. w sprawie wymogów dotyczących silników spalinowych.

Do oceny zgodności zastosowano następujące normy zharmonizowane:

EN ISO 11681-1:2011;

EN ISO 14982:2009

Ponadto potwierdzono, zgodnie z dyrektywą w sprawie emisji hałasu 2000/14/EC:

Zmierzony poziom mocy akustycznej: 113,9 dB(A)m, K=0,93dB(A)

Gwarantowany poziom mocy akustycznej: 116 dB(A)

Poziom ciśnienia akustycznego L_pA-93,9 dB(A)m, K=0,93dB(A)

Wibracje a hv: (uchwyt przedni) max -10,94m/s², k=1,5 m/s2

Wibracje a_hv (uchwytu tylny) max - 12,62 m/s², k=1,5 m/s2

Zastosowana procedura oceny zgodności jest zgodna z aneksem V 2000/14/EC.

Niniejsza deklaracja zgodności WE traci swoją ważność, jeżeli maszyna zostanie zmieniona lub

przebudowana bez zgody producenta.

Integralnym elementem maszyny jest instrukcja obsługi.

Data i miejsce wystawienia

Andrzej Krysiak Prezes Zarządu

Imię, nazwisko oraz podpis osoby upoważnionej

do sporządzenia deklaracji zgodności

Jednostka notyfikująca:

Intertek Deutschland GmbH, Stangenstrasse 1, 70771, Leinfelden-Echterdingen, NB 0905

Przeczytaj uważnie niniejszą instrukcję przed rozpoczęciem eksploatacji pilarki. Zawarte są tu ważne informacje dotyczące zasad właściwego montażu, sposobu pracy i konserwacji urządzenia, bezpiecznych dla użytkownika. Przechowuj instrukcję w bezpiecznym miejscu, aby w razie potrzeby móc do niej wrócić lub przekazać ją kolejnym użytkownikom wraz z urządzeniem.

Ta pilarka jest przeznaczona do użytkowania tylko przez osoby przeszkolone. Przed użyciem zapoznaj się dokładnie ze wszystkimi wskazówkami zawartymi w instrukcji.

Jeśli zamierzasz po raz pierwszy używać pilarki poproś sprzedawcę o zademonstrowanie bezpiecznego sposobu posługiwania się urządzeniem.

Uwaga!

Zwracaj szczególną uwagę na rozdziały, które zawierają sygnały ostrzegawcze i uwagi.

Spis treści

1. Zawartość opakowania....6
2. Przeznaczenie....6
3. Opis ogólny....6

3.1 Opis działania 6
3.2 Elementy pilarki 7
3.3 Dane techniczne 8

1. Podstawowe zalecenia bezpieczeństwa ....9

4.1 Symbole dotyczące urządzenia ....9
4.2 Symbole w instrukcji obsługi 11
4.3 Ogólne wskazówki bezpieczeństwa....11
4.4 Zabezpieczenia w urządzeniu.... 14
4.5 Zagrożenia, których należy być świadomym podczas wykonywania cięcia ..... 15
4.6 Wskazówki bezpieczeństwa dotyczące mieszanki paliwowej 15

1. Montaż.... 16

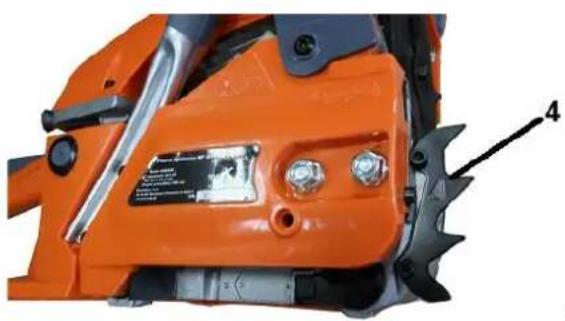

5.1 Montaż ostrogi ograniczającej.... 16

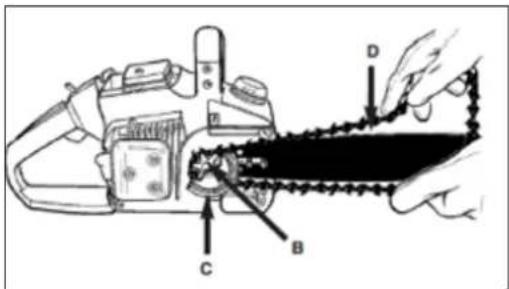

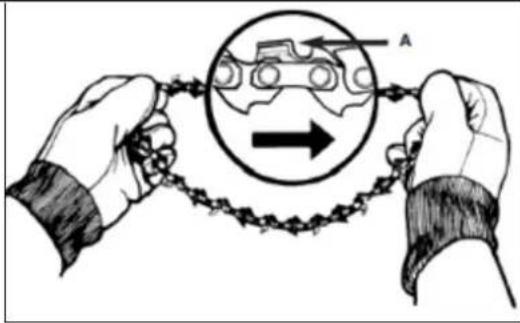

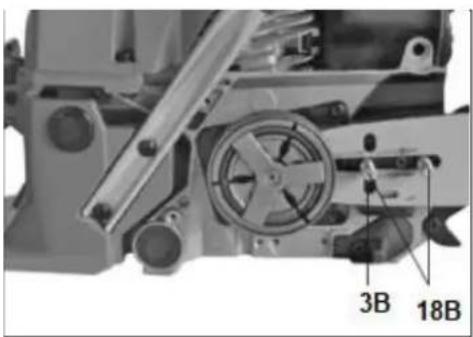

5.2 Montaż prowadnicy i łańcucha 16

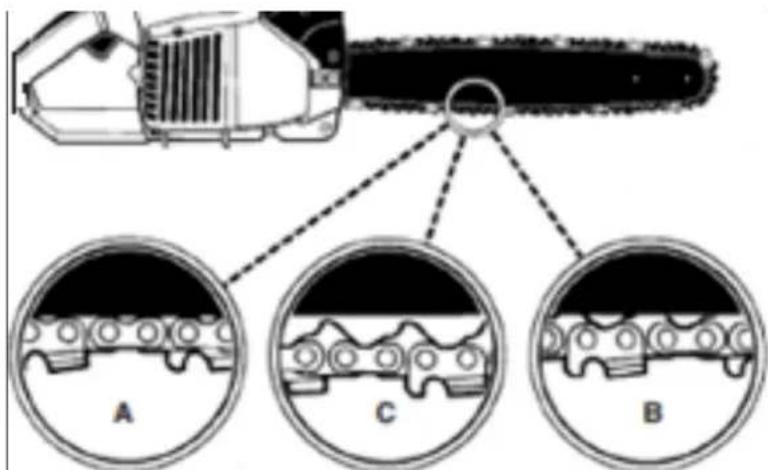

5.3 Napinanie łańcucha tnącego.... 18

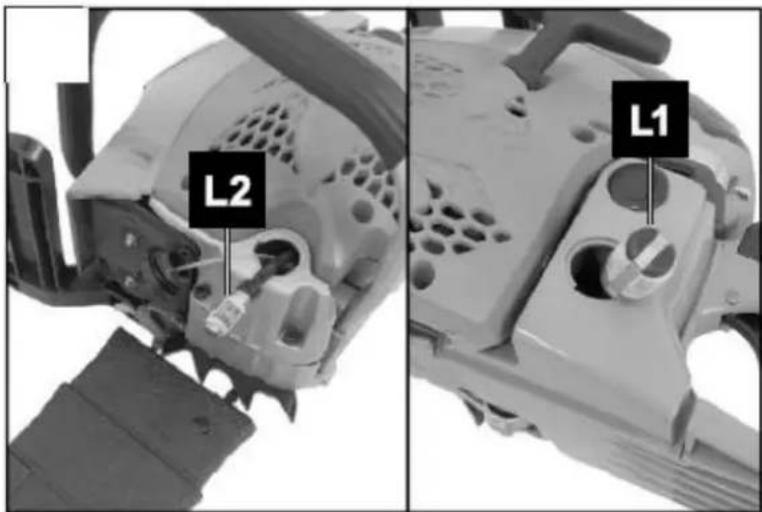

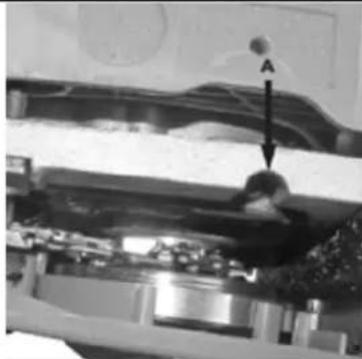

5.4 Sprawdzanie poziomu oleju i funkcji automatycznego smarowania 20
5.5 Paliwo 21

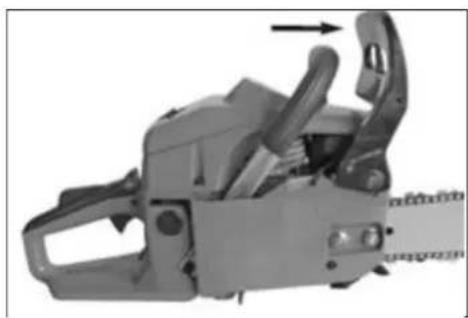

5.6 Hamulec łańcucha....21

1. Praca z urządzeniem.... 23

6.1 Kontrola przed uruchomieniem silnika 23

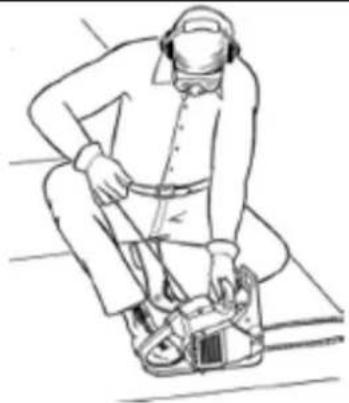

6.2 Uruchomienie silnika 23
6.3 Zatrzymanie silnika.... 25
6.4 Bezpieczna praca pilarką 26

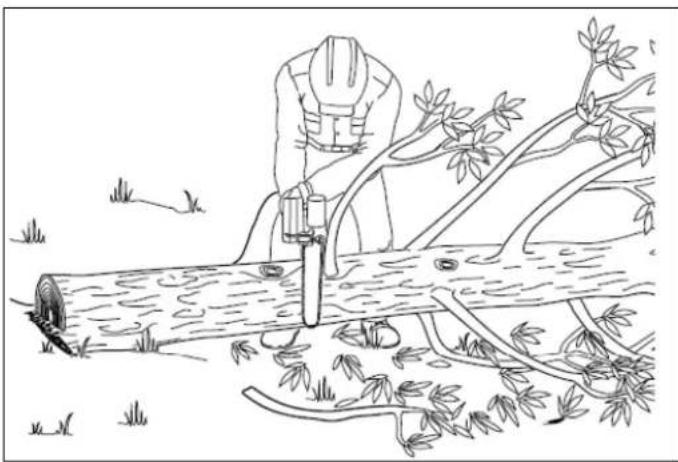

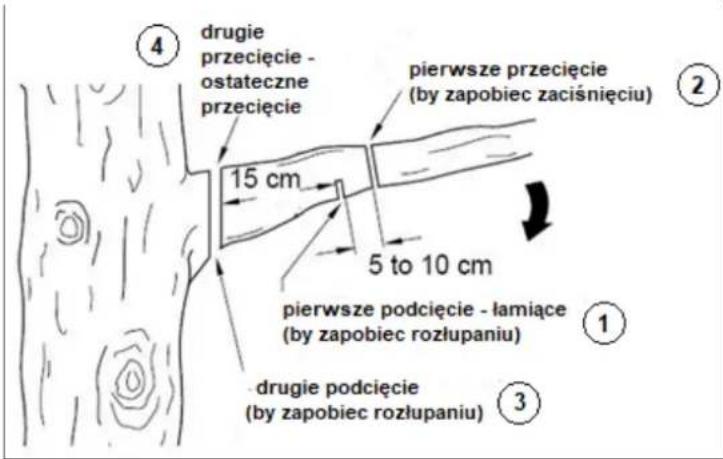

6.4.1 Ścinanie gałęzi (okrzesywanie) 26

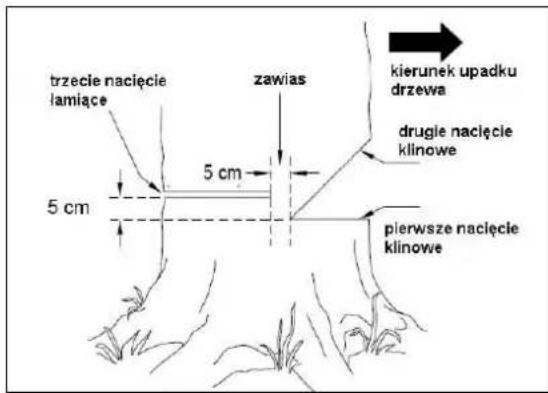

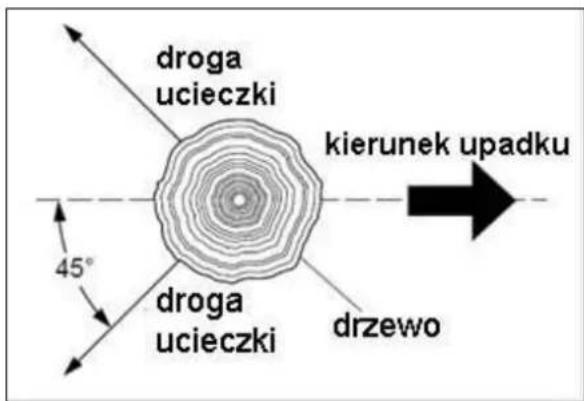

6.4.2 Ścinanie drzew 27

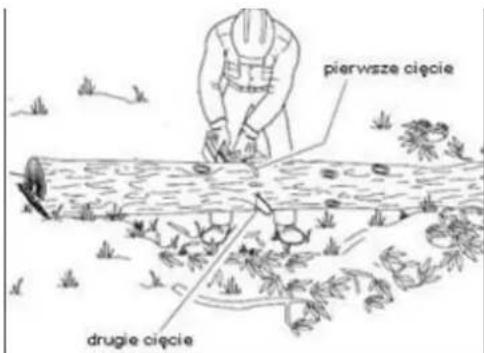

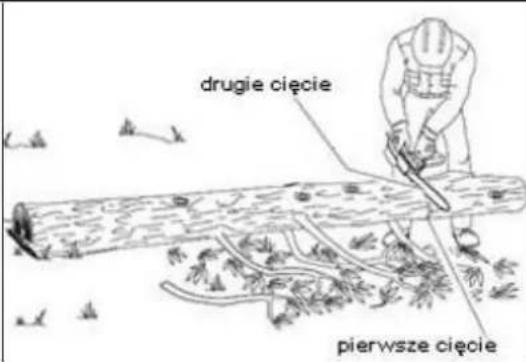

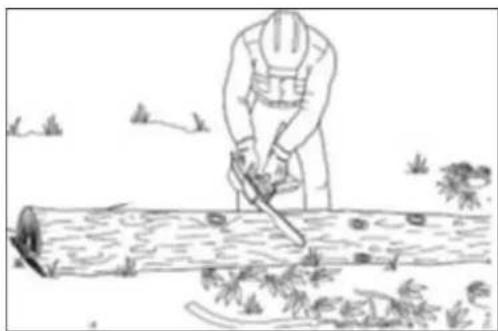

6.4.3 Przecinanie drewna (cięcie pnia na podłożu) 29

1. Konserwacja, czyszczenie, przechowywanie i zamawianie części zamiennych ..... 30

7.1 Czyszczenie pilarki.... 30

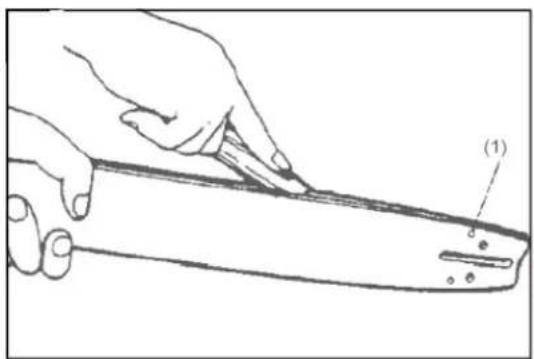

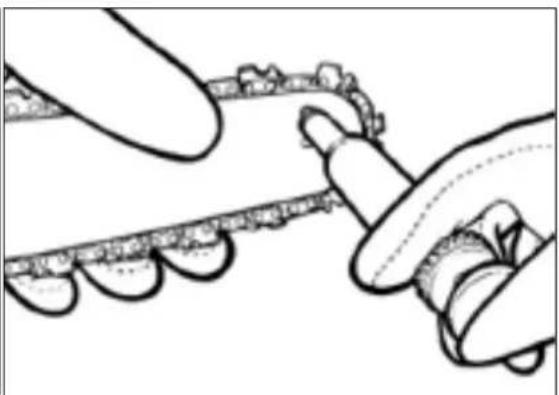

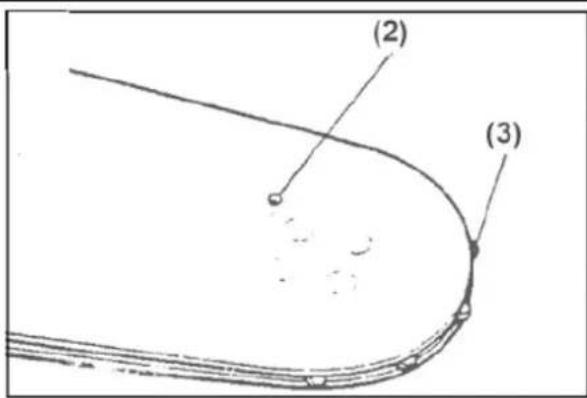

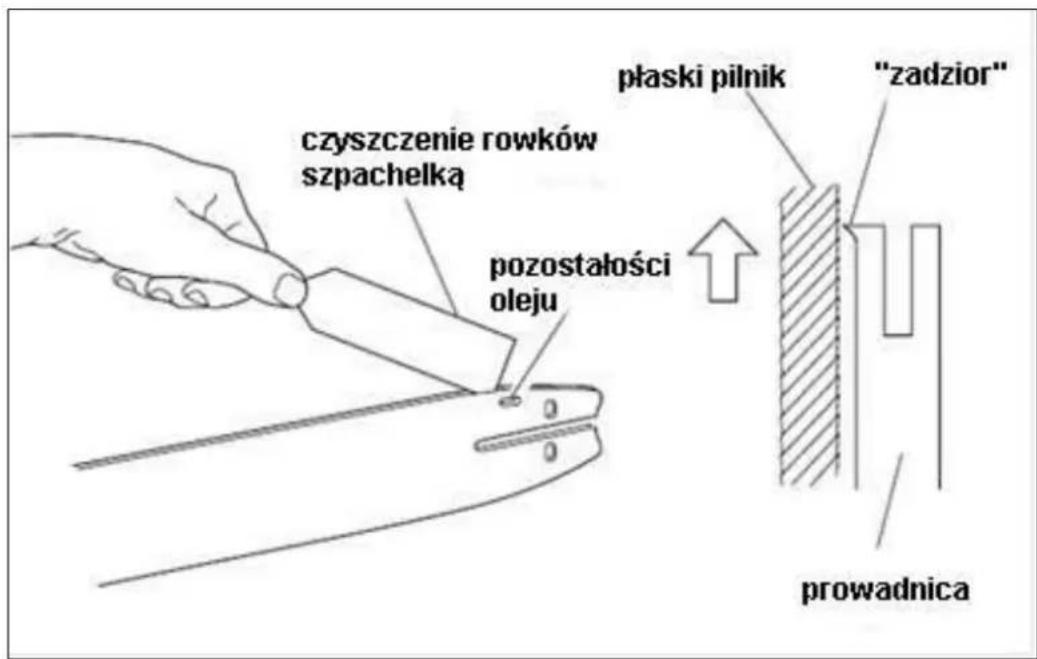

7.2 Konserwacja prowadnicy 30

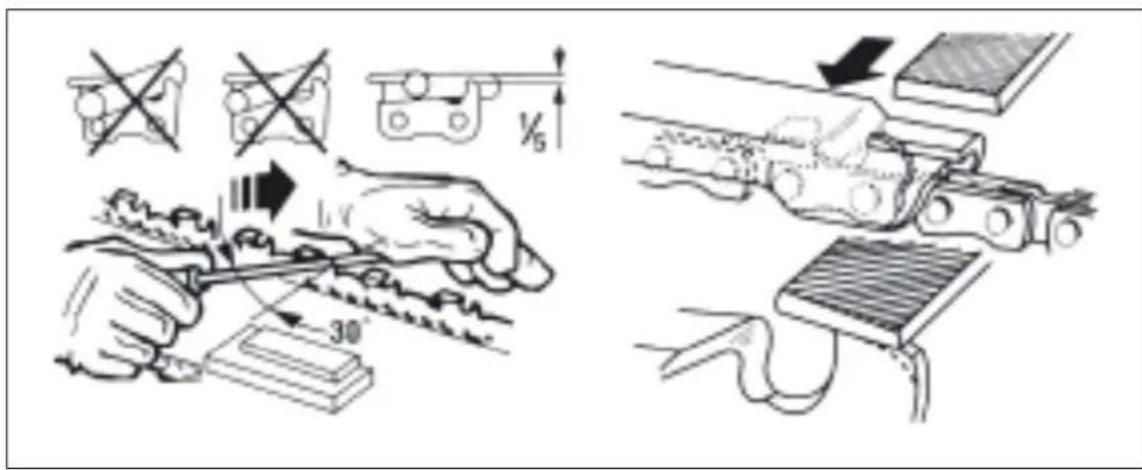

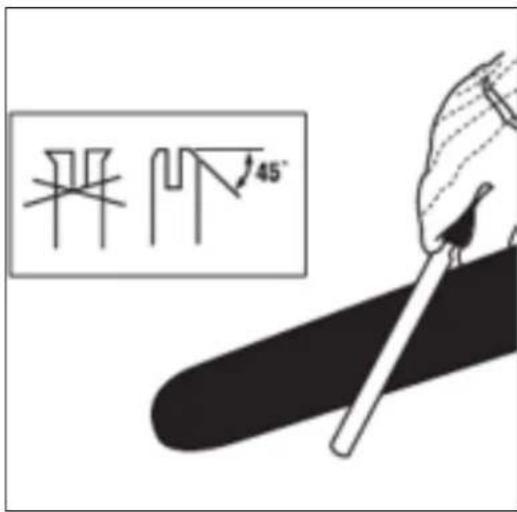

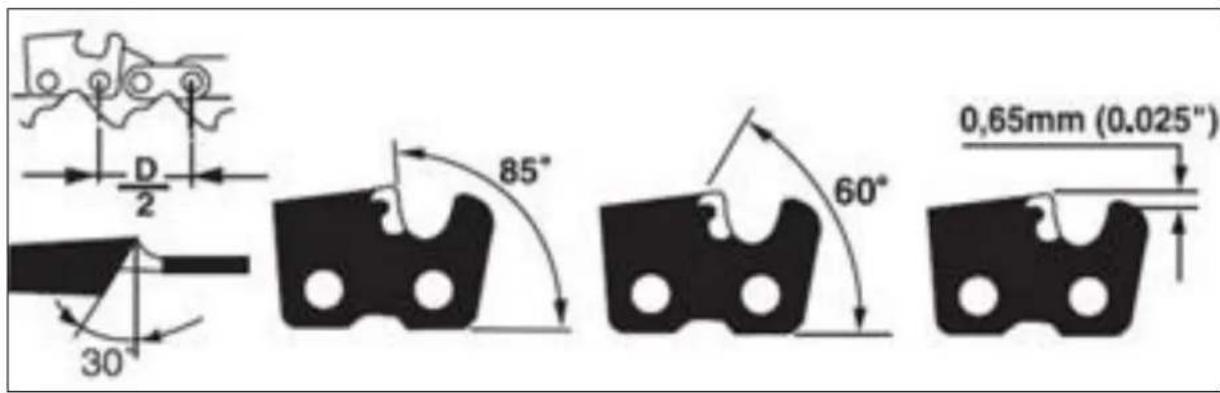

7.3 Ostrzenie łańcucha.... 33
7.4 Filtr powietrza 35
7.5 Filtr oleju i filtr paliwa 36

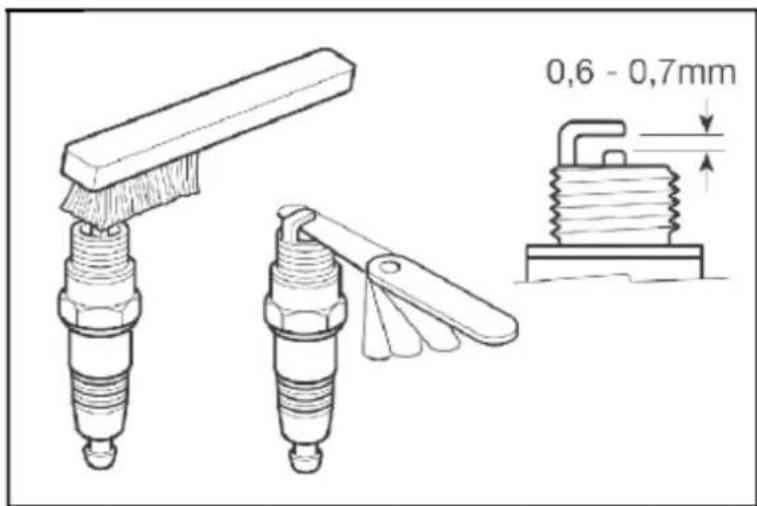

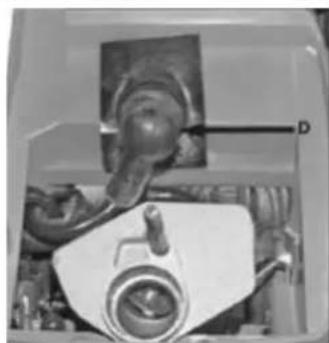

7.6 Świeca zapłonowa.... 36
7.7 Żebra/ płytwy cylindra 37

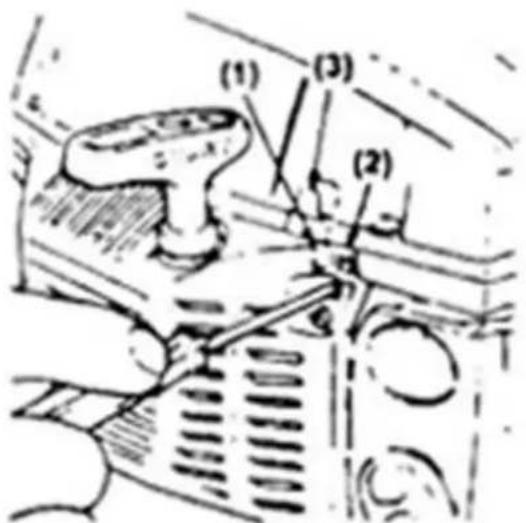

7.8 Regulacja gaźnika 37

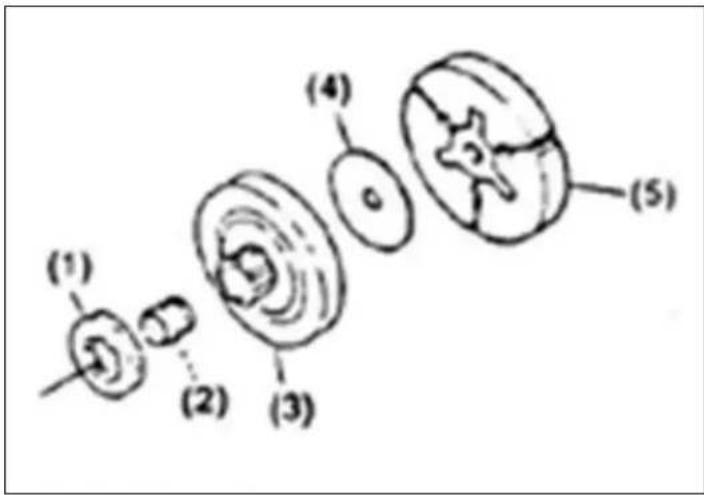

7.9 Zębatka 38

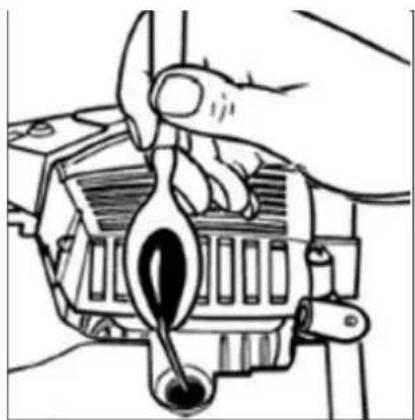

7.9 Przechowywanie 39
7.10 Transport....40
7.11 Zamawianie części zamiennych 40

1. Plan wyszukiwania usterek 41

10.Gwarancja 42
11. Usuwanie odpadów i recycling 42
12.Ryzyko resztkowe 43

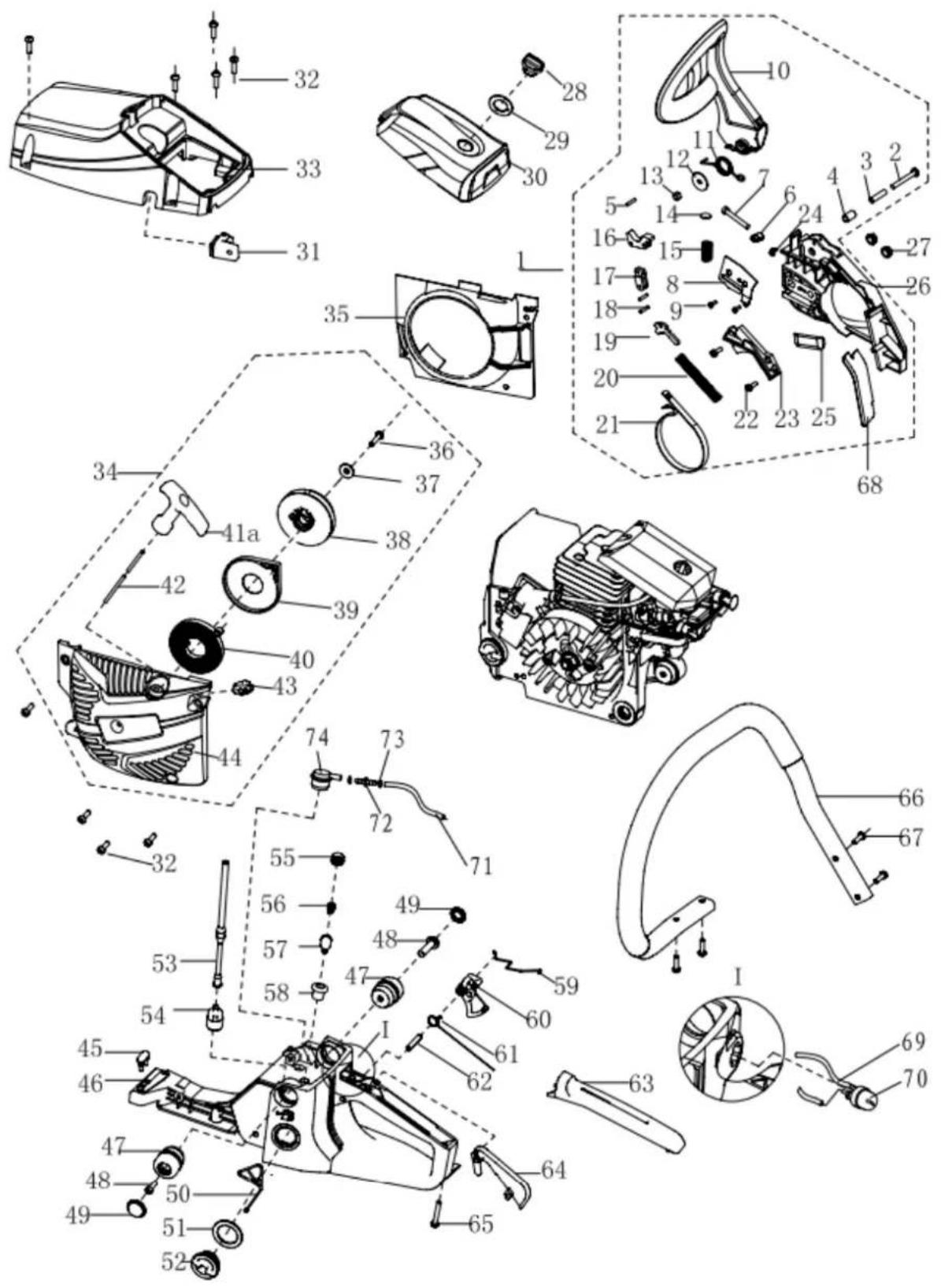

13.Rysunek złożeniowy nr 1....44

1. Zawartość opakowania

Ostrożnie otwórz opakowanie i wyciągnij z niego wszystkie elementy pilarki. Komplet powinien zawierać:

• korpus pilarki
• prowadnica
• tańcuch
• osłona prowadnicy
• osłona boczna prowadnicy z hamulcem
• ostroga ograniczająca
• śruba imbusowa do montażu ostrogi – 2 szt.
• komplet narzędzi: klucz uniwersalny do świecie, klucz imbusowy, śrubokręt
• pojemnik na mieszankę
• instrukcja obsługi
• karta gwarancyjna

2. Przeznaczenie

Pilarka jest przeznaczona wyłącznie do cięcia drewna: klód, gałęzi, tarcicy i podobnych materiałów oraz do podcinania i ścinania drzew w warunkach przydomowych. Każde inne jej wykorzystanie jest sprzeczne z przeznaczeniem (np. przecinanie murów, tworzyw sztucznych, czy środków spożywczych) i może stanowić poważne zagrożenie dla użytkownika, a także prowadzić do uszkodzenia urządzenia.

Pilarka nie jest przeznaczona do użytkowania przez dzieci oraz osoby dorosłe znajdujące się pod wpływem alkoholu, środków odurzających lub leków ograniczających możliwość prowadzenia pojazdów mechanicznych i obsługiwania maszyn. Urządzenie może obsługiwać wyłącznie osoba dorosła, która zapoznała się z niniejszą instrukcją i jest świadoma ryzyka zranień i uszkodzeń, jakie mogą wystąpić w wyniku nieprzestrzegania zasad w niej zawartych.

Producent nie ponosi odpowiedzialności za szkody zaistniałe w wyniku użycia urządzenia niezgodnego z przeznaczeniem oraz jego nieprawidłowej obsługi. Za wszelkie wypadki lub szkody poniesione przez innych ludzi na zdrowiu lub mieniu odpowiada wyłącznie właściciel pilarki i/lub osoba ją obsługująca.

Pilarka nie jest przystosowana do użytku komercyjnego. Umowa gwarancyjna nie obowiązuje w przypadku, gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych lub do innej działalności zarobkowej.

3. Opis ogólny

3.1 Opis działania

Pilarka spalinowa tnie drewno za pomocą łańcucha umieszczonego na prowadnicy, przesuwającego się z dużą szybkością mniej więcej prostopadle do płaszczyzny cięcia. Łańcuch jest wprowadzany w ruch za pomocą silnika 2 -suwowego zasilanego mieszanką paliwową. Odpowiednie smarowanie łańcucha zapewnia olej. Urządzenie jest wyposażone w zabezpieczenia - osłony, które chronią przed elementem tnącym dłonie osoby obsługującej, hamulec łańcucha, oraz zabezpieczenie dźwigni gazu.

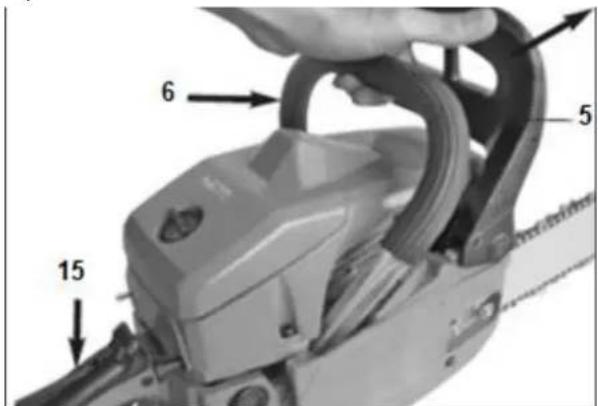

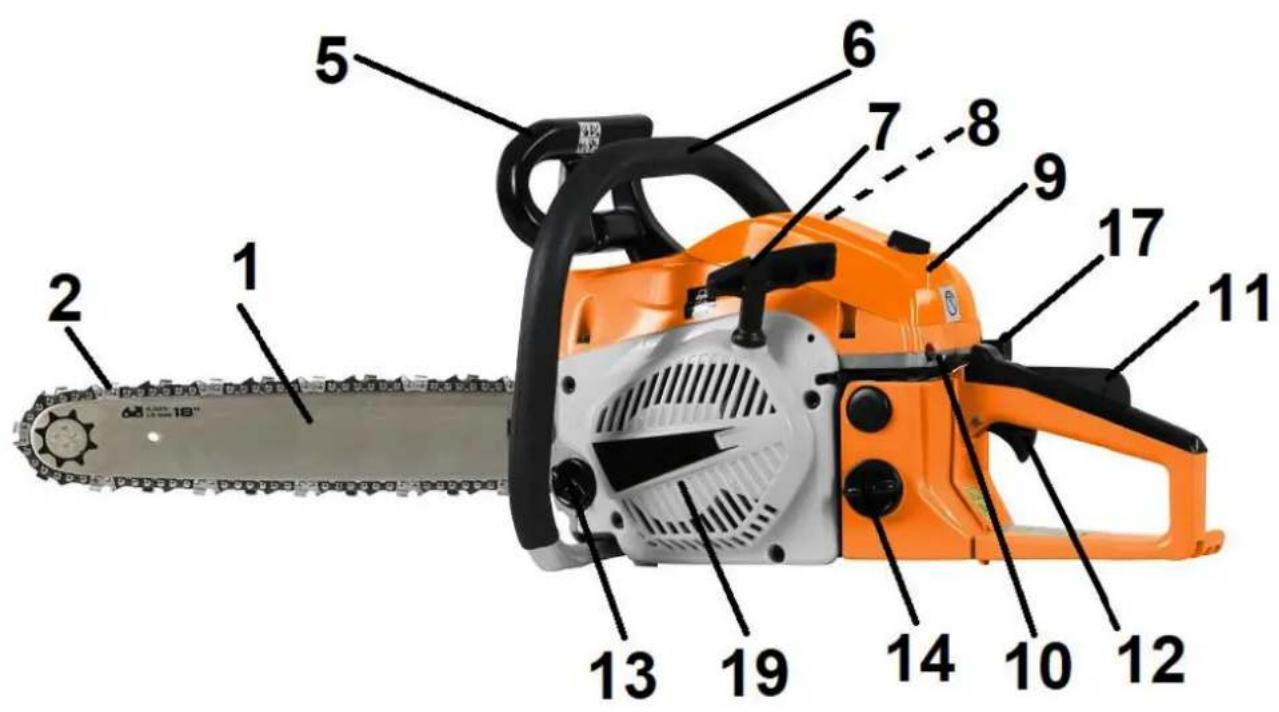

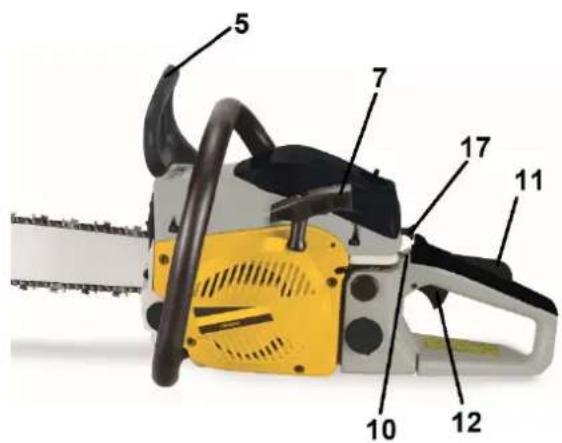

3.2 Elementy pilarki

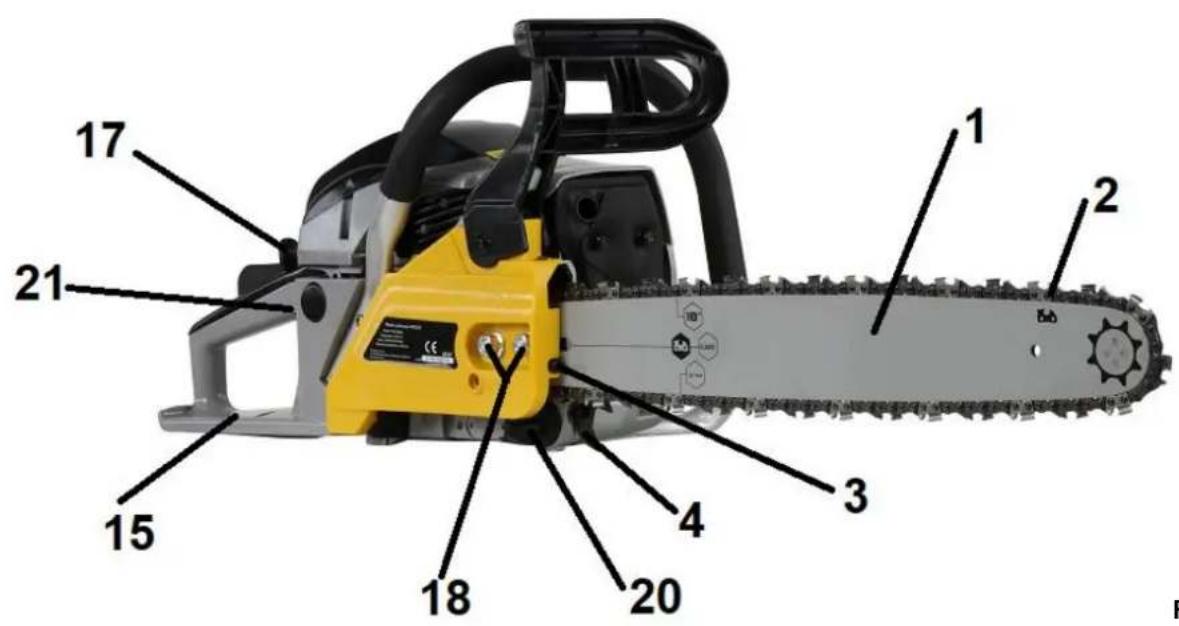

Rys. 1

1. Prowadnica łańcucha
2. Łańcuch tnący

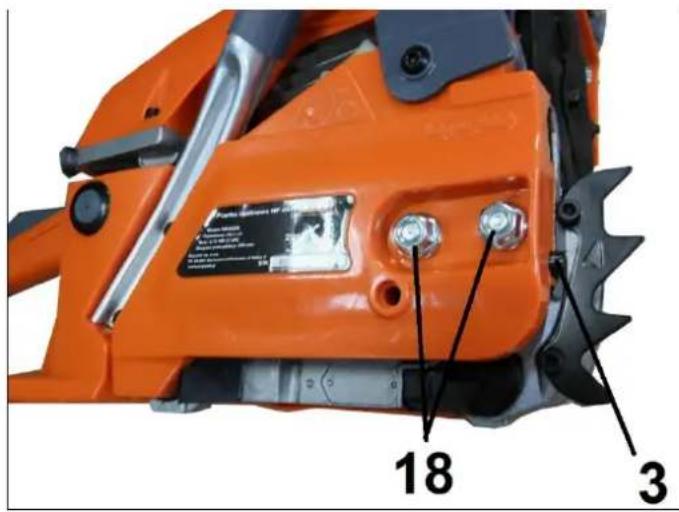

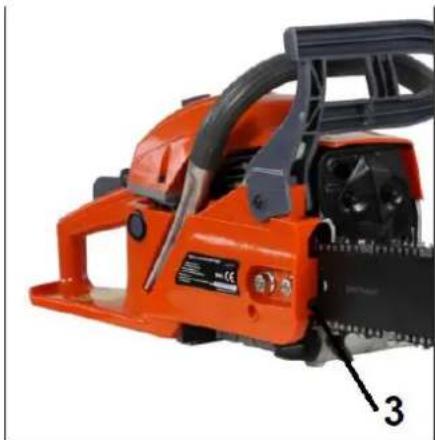

3. Śruba napinania łańcucha
4. Ostroga ograniczająca

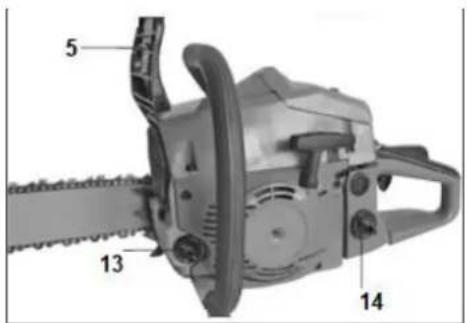

5. Dźwignia hamulca łańcucha/ przednia osłona dłoni
6. Uchwyt przedni
7. Uchwyt linki rozrusznika
8. Świeca zapłonu i filtr powietrza (niewidoczne na rysunku)
9. Osłona filtra powietrza

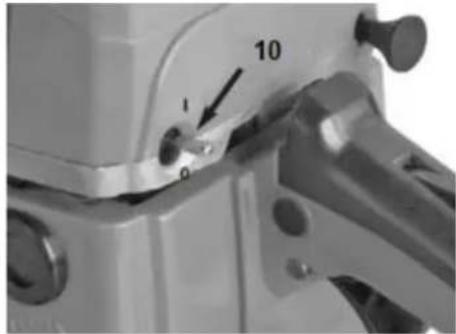

10. Wyłącznik O/I
11. Zabezpieczenie dźwigni gazu
12. Dźwignia gazu
13. Korek zbiornika oleju
14. Korek zbiornika paliwa (w środku filtr paliwa)
15. Uchwyt tylny
16. Ośłona prowadnicy
17. Dźwignia ssania
18. Nakrętki mocujące osłonę boczną prowadnicy
19. Obudowa rozrusznika
20. Chwytak łańcucha

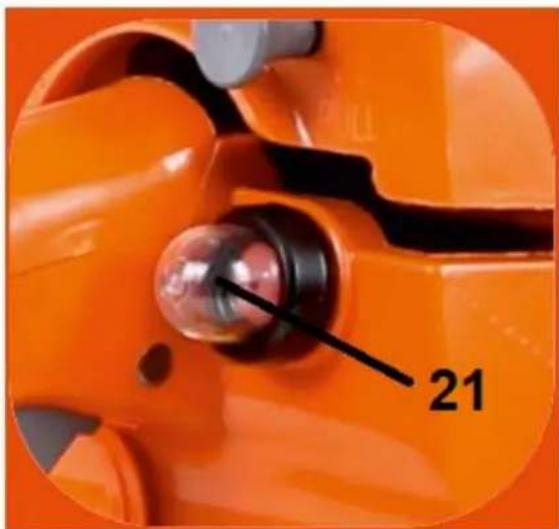

21. Pompka paliwa (niewidoczna)

Przed złożeniem urządzenia zapoznaj się z Rys. 1 przedstawiającym elementy pilarki.

3.3 Dane techniczne

Model / numer katalogowy	HP5545/ 14 043 286
Pojemność skokowa silnika/obroty	55 cm^3 1E45F-B
Moc znamionowa silnika	2,2kW
Maksymalny moment obrotowy	2,9 Nm/5500 obr/min
Długość cięcia	18" (45 cm)
Podziałka łańcucha	8.255 mm (0.325")
Grubość ogniwa prowadzącego	1,5 mm (0,058")
Liczba obrotów biegu jałowego	2800+/-200 min ^-1
Max liczba obrotów	10000 min ^-1
Pojemność zbiornika na paliwo	550 cm^3
Pojemność zbiornika na olej:	260 cm^3
Funkcja antywibracyjna	tak
Zębatka napędu łańcucha	7 zębów x 8,255 mm
Waga netto bez łańcucha i prowadnicy	5,5 kg
Waga z łańcuchem i prowadnicą	6,5 kg
Paliwo	mieszanka benzyny bezołowiowej i oleju 2T w stosunku 40:1
Poziom ciśnienia akustycznego L_pA	93,9 dB(A), k=0,93dB(A)
Zmierzony poziom mocy akustycznej L_WA	113,9 dB(A), k=0,93 dB (A)
Gwarantowany poziom mocy akustycznej	116 dB(A)
Wibracje ahv: (uchwyt przedni) max	10,94 m/s2, k=1,5 m/s2
Wibracje ahv: (uchwytu tylny) max	12,62 m/s2, k=1,5 m/s2
Rodzaj łańcucha	Kangxin 325.058.x72DL
Rodzaj prowadnicy	Kangxin BE18-72-5810P
Świeca zapłonowa	L8RTF / NHSP LD, L7T/NHSP LD

Wartości hałasu i drgań zostały określone zgodnie z normami i przepisami określonymi w deklaracji zgodności. Podana wartość emisji drgań została zmierzona metodą znormalizowaną i może być użyta do porównania urządzenia z innymi urządzeniami oraz do szacunkowej oceny stopnia ekspozycji użytkownika na drgania.

Wartości emisji drgań mogą być rozbieżne z podaną i różne podczas pracy pilarki, w zależności od sposobu jej użycia. Środki ostrożności mające na celu ochronę użytkownika, powinny opierać się na ocenie ekspozycji w konkretnych, rzeczywistych warunkach pracy (należy wziąć pod uwagę wszystkie składowe cyklu pracy, czyli zarówno czas pracy, jak czas, w którym urządzenie pozostaje wyłączone oraz pracuje bez obciążenia).

*Producent zastrzega sobie prawo do zmian poprawiających funkcjonalność i bezpieczeństwo urządzenia, które niekoniecznie są odzwierciedlone na rysunkach i w opisach niniejszej instrukcji.

4. Podstawowe zalecenia bezpieczeństwa

Zawarte są tu podstawowe zasady bezpieczeństwa, konieczne do zachowania podczas pracy urządzenia.

Urządzenie jest zaopatrzone w naklejki ostrzegawcze i informacje w postaci piktogramów – umownych znaków ostrzegawczych, które mają przypominać o bezpieczeństwie użytkowania i obsługi. Naklejki te należy utrzymywać w czystości i nie wolno ich odklejać. W przypadku uszkodzenia, zabrudzenia czy utraty czytelności należy dokupić je u importera i ponownie umieścić na maszynie.

Znaki bezpieczeństwa oraz napis ostrzegawczy jest umieszczony na obudowie pilarki.

4.1 Symbole dotyczące urządzenia

Dbaj o to, aby były czytelne: (nie wszystkie są na urządzeniu)

	UWAGA! Zachowaj szczególną ostrożność!
	Przed pierwszym uruchomieniem dokładnie przeczytaj instrukcję obsługi pilarki i stosuj się do wszystkich zawartych w niej wskazówek.
	Stosuj środki ochrony osobistej.Pracuj wyłącznie w okularach lub w masce ochronnej na twarz i w ochronnikach słuchu.Jeśli pracujesz w terenie, gdzie występuje ryzyko uderzenia spadającym przedmiotem, założ kask ochronny (najlepiej dźwiękoszczelny).
	Do pracy zakładaj odpowiednie środki ochrony osobistej.Do pracy zakładaj rękawice ochronne odporne na przecięcie.Do pracy zakładaj solidne obuwie z podeszwą antypoślizgową.
	Używaj obu rąk do pracy pilarką.
	Nie korzystaj z urządzenia w czasie deszczu.

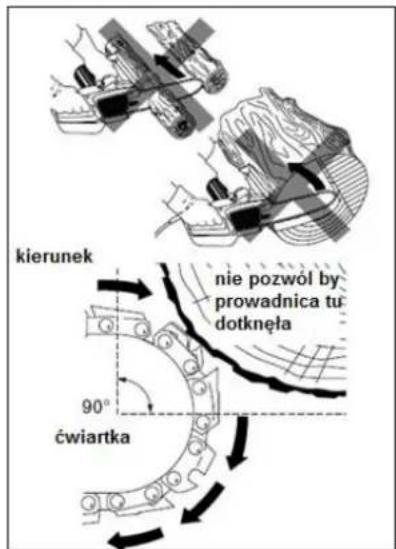

	OSTRZEŻENIE!Nigdy nie tnij czubkiem prowadnicy – niebezpieczeństwo odrzutu, które może prowadzić do ciężkich obrażeń ciała.
	Gwarantowany poziom mocy akustycznej.
	Produkt odpowiada standardom bezpieczeństwa.
	Miejsce wlewu mieszanki paliwa.
	Miejsce wlewu oleju do smarowania łańcucha.
	Operowanie włącznikiem - Przełączenie włącznika w pozycję "O", zatrzymuje silnik natychmiast.Umiejscowienie: Po lewej stronie z tyłu uchwytu tylnego.
	Operowanie dźwignią ssania - Wyciągnij dźwignię ssania, otwórz ssanie. Po uruchomieniu pilarki ssanie się automatycznie wyłączy.Wciśnij dźwignię ssania – ssanie wyłączone.Umiejscowienie: Po prawej stronie z tyłu uchwytu tylnego.
	Ustawienia gaźnikal – niskie obrotyH – wysokie obrotyT - bieg jałowy
	Regulacja pompy smarowania łańcucha.Gdy przekręci się śrubokrętem w pozycję "MAX" jest większe smarowanie łańcucha, a w pozycję "MIN" - mniejsze.Umiejscowienie: Pod spodem pilarki.

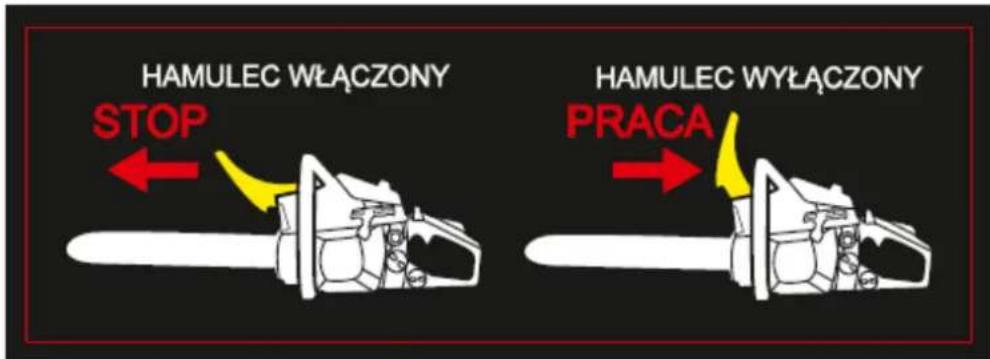

	Pokazuje kierunek, w którym jest zwalniany hamulec łańcucha (pusta strzałka/ do siebie) lub włączany (pełna strzałka/ od siebie) trzymając maszynę w pozycji pracy.Umiejscowienie: Ośłona boczna z hamulcem.
	Pokazuje kierunek zakładania łańcucha.

4.2 Symbole w instrukcji obsługi

UWAGA! Ostrzeżenie - symbol niebezpieczeństwa z informacjami na temat ochrony osób i mienia.

WSKAZÓWKA ułatwiająca posługiwanie się urządzeniem.

4.3 Ogólne wskazówki bezpieczeństwa

W przypadku nieprawidłowej eksploatacji urządzenie może spowodować poważne urazy. W celu uniknięcia szkód osobowych i rzeczowych, koniecznie przestrzegaj opisanych wskazówek bezpieczeństwa i zachowania szczególnej uwagi. Zaznajom się dobrze ze wszystkimi częściami pilarki przed jej montażem.

Przygotowanie do bezpiecznej pracy:

• Nie pozwalaj dzieciom oraz innym osobom dorosłym, które nie zaznajomiły się z niniejszą instrukcją obsługi, używać urządzenia.
• Pilarka nie jest zabawką, zachowaj szczególną ostrożność przez cały czas kontaktu z urządzeniem.
• Nie używaj pilarki do innych celów niż cięcie drewna.
• Nie uruchamiaj, ani nie korzystaj z urządzenia w czasie, w którym w pobliżu znajdują się inne osoby

(szczególnie małe dzieci) oraz zwierzęta domowe. Zatrzymaj urządzenie, jeśli ktoś pojawi się w obrębie obszaru, w którym pracujesz. Odwrócenie uwagi w trakcie cięcia może prowadzić do utraty kontroli nad urządzeniem.

• Pamiętaj, że to użytkownik i/lub właściciel ponoszą odpowiedzialność za wypadki i urazy innych osób oraz ich mienia.
• Upewnij się, że miejsce Twojej pracy oraz jego bezpośrednia okolica są należycie przygotowane – uprzątnięte. Jeśli podcinasz drzewo sprawdź, czy nie ma na nim suchych gałęzi, które mogą spaść na Ciebie podczas pracy.
• Do cięcia, regulacji oraz naprawy pilarki zawsze zakładaj środki ochrony osobistej: okulary i nauszniki ochronne. Zalecamy dodatkowe środki ochrony głowy, rąk i nóg. Jeśli pracujesz w miejscu, w którym istnieje jakiekolwiek ryzyko uszkodzenia głowy (np. przez spadające gałęzie), założ kask ochronny.
• Zakładaj do pracy solidne obuwie na nieślizgającej się podeszwie. Nie tnij drewna na boso oraz w niezapinanym i lekkim obuwiu. Unikaj noszenia rozpuszczonych włosów, lużnej odzieży z wiszącymi sznurkami czy paskami oraz biżuterii, gdyż łatwo może dostać się w ruchome części pilarki.
• Przed każdym użyciem przeprowadź kontrolę wzrokową urządzenia. Nie uruchamiaj pilarki, jeśli brak w niej jakichkolwiek elementów lub gdy mocowania są luźne (niedokręcone).

Bezpieczna praca z urządzeniem:

Ze względu na bezpieczeństwo hamulec pilarki jest fabrycznie załączony, należy go zwolnić przed rozpoczęciem pracy.

W trakcie pracy urządzenia w żadnym wypadku nie podkładaj rąk i nóg pod obrabiany materiał, ani w pobliżu prowadnicy z obracającym się na niej łańcuchem. Niebezpieczeństwo doznania poważnych obrażeń.

Przestrzegaj przepisów dotyczących ochrony przed hałasem i przepisów lokalnych. Możliwość eksploatacji urządzenia w określone dni (np. w niedziele i święta), w określonych porach dnia (w porze obiadowej, w czasie ciszy nocnej) oraz w określonych obszarach (np. kurortach lub klinikach) jest ograniczona.

Twoja odpowiedzialność: Ogranicz użytkowanie tego urządzenia do osób, które przeczytały, zrozumiały i będą się stosować do ostrzeżeń i zaleceń zawartych w tej instrukcji.

• Pracuj wyłącznie w świetle dziennym lub przy bardzo dobrym sztucznym oświetleniu.
• Nie uruchamiaj pilarki przy silnym wietrze, gdy jest słaba widoczność, bardzo wysokie lub bardzo niskie temperatury.
• Nigdy nie używaj pilarki w deszczu, ani w mokrym środowisku.
• Nigdy nie uruchamiaj pilarki w zamkniętych lub żle przewietrzanych pomieszczeniach; niebezpieczeństwo zatrucia – spaliny zawierają szkodliwy tlenek węgla.
• Do pracy pilarką niej suche dłonie, bez śladów zabrudzeń paliwem lub olejem.
• Nie korzystaj z urządzenia w przypadku zmeczenia, osłabionej koncentracji, gdy jesteś pod wpływem alkoholu, leków lub innych środków odurzających. Pracuj z rozsądkiem, rób przerwy.
• Nigdy nie zostawiaj pilarki w miejscu pracy bez nadzoru.

Zatrzymaj silnik za każdym razem, gdy pozostawiasz pilarkę. Podczas przerw w pracy odłoż urządzenie w taki sposób, aby nie stanowiło dla nikogo zagrożenia.

- Nie pracuj przy użyciu urządzenia, które jest niekompletne, nieprawidłowo wyregulowane, żle zmontowane, uszkodzone (np. z niedziałającym włącznikiem) lub przebudowane bez zgody producenta.

- Sprawdzaj łańcuch przed każdym uruchomieniem.

- Nie przeciążaj urządzenia, nie zmieniaj ustawień regulatora przy silniku.

- Nie pracuj w pobliżu palnych cieczy, gazów lub pyłów - niebezpieczeństwo pożaru lub wybuchu.

- Nie wolno palić tytoniu podczas pracy pilarką oraz na obszarze, na którym sporządzasz mieszankę paliwa, dolewasz paliwo lub przechowujesz mieszankę, czy samo urządzenie. Wyeliminuj wszystkie źródła iskier lub płomieni, takie jak np. ognisko, czy inna praca, która powoduje iskrzenie.

- Uważnie obchodź się z paliwem; rozlane posprzątaj.

- Zachowuj zawsze stabilną pozycję ciała – stój w lekkim rozkroku, utrzymuj równowagę i używaj pilarki tylko stojąc na stabilnym, pewnym i równym podłożu. Śliskie podłoże, ukryte w nim dziury lub niestabilna pozycja (np. na drabinie) mogą spowodować utratę równowagi lub kontroli nad urządzeniem zwłaszcza w nieoczekiwanej sytuacji.

- Przenoś pilarkę wyłączoną, trzymając za przedni uchwyt, z łańcuchem tnącym odwróconym od ciała. Używaj osłony prowadnicy.

- Przed uruchomieniem pilarki upewnij się, że prowadnica i łańcuch pilarki niczego nie dotykają.

- Zawsze mocno trzymaj pilarkę prawą ręką za tylny i lewą za przedni uchwyt. Trzymanie pilarki w odwrotny sposób zwiększa ryzyko zranień i jest niedozwolone.

- Nie pracuj pilarką na wysokości powyżej ramion, nie używaj jej na drzewie, ani na drabinie.

- Podczas pracy w rowach, obniżeniach, wykopach, czy warunkach ograniczonej swobody ruchu należy ciągle zwracać uwagę na wystarczającą wymianę powietrza – zagrożenie dla życia wskutek zatrucia!

- W razie wystąpienia mdłości, bólu czy zawrotów głowy, zakłóceń widzenia, słuchu lub spadku koncentracji, natychmiast przerwij pracę; symptomy mogą oznaczać zatrucie wysoką koncentracją spalin – niebezpieczeństwo wypadku!

- Nigdy nie puszczaj pilarki w czasie pracy.

- Przepiłowując naprężoną gałąź licz się z możliwością jej odskoczenia. Gdy przestanie działać siła naprężająca włókna drewna, gałąź może Cię uderzyć i/lub wyrwać Ci pilarkę spod kontroli.

- Zachowuj szczególnie ostrożność podczas piłowania poszycia i młodych drzew. Pilarka może pochwycić cienkie gałęzie i wyrzucić je w Twoją stronę.

- Nie dotykaj łańcucha przy pracującym silniku.

- Podczas pracy łańcucha mogą być wyrzucane śladowe ilości oleju (łańcuch jest nasmarowany olejem). Pryskanie oleju na powierzchnię, po której się poruszasz, może grozić poślizgnięciem.

- Podczas pracy urządzeniem emitowane są pyły i migiełki (drzewne i olejowe), które mogą stanowić zagrożenie dla zdrowia (zwłaszcza u alergików). Podczas intensywnego ich występowania używaj osłony twarzy.

- Narażenie na wibracje poprzez długotrwałe stosowanie narzędzi ręcznych może powodować uszkodzenie naczyń krwionośnych lub nerwów w palcach, dłoniach i stawach u osób szczególnie narażonych na wady układu krążenia lub opuchlizny. Dłuższa praca urządzenia może powodować zakłócenia w ukrwieniu rąk spowodowane wibracjami. Jeśli pojawią się symptomy takie jak odrętwienie, ból, osłabienie, przebarwienia lub zmiany skóry, brak czucia w palcach, dłoniach lub stawach przerwij pracę i skonsultuj się z lekarzem. System amortyzatorów tłumiących drgania nie gwarantuje, że wyżej wymienione problemy nie będą występowały. Użytkownicy, którzy regularnie używają narzędzi ręcznych z napędem mechanicznym muszą kontrolować stan zdrowia oraz stan stosowanych przez nich narzędzi. Czas pracy można wydłużyć używając odpowiednich rękawic lub robiąc regularne przerwy, aby uniknąć ryzyka „białych palców”.

Uważaj, aby podczas pracy gorący strumień spalin nie został skierowany na materiały łatwopalne (np. suchą trawę, liście, korę, czy paliwo). Nie dotykaj takich materiałów rozgrzaną powierzchnią tłumika – niebezpieczeństwo pożaru!

- Jeśli powstanie sytuacja nieopisana w tym podręczniku zwrócić się o pomoc na infolinię serwisową producenta.

Bezpieczna konserwacja i przechowywanie

• Sprawdź, czy wszystkie elementy są dobrze dokręcone oraz czy urządzenie jest kompletne i nieuszkodzone. Pamiętaj o sprawdzaniu wszystkich zabezpieczeń. Przed użyciem zleć naprawę uszkodzonych części.
• Starannie konserwuj pilarkę. Sprawdzaj czy ruchome części prawidłowo funkcjonują i nie są zablokowane.
• Nie podejmuj samodzielnych prób naprawiania urządzenia, o ile nie posiadasz właściwego przygotowania zawodowego w tym zakresie. Wszystkie prace, które nie są podane w tej instrukcji, powinien przeprowadzić autoryzowany serwis upoważniony przez producenta.
• Przechowuj urządzenie w suchym miejscu, poza zasięgiem dzieci.
• Dbaj o urządzenie. Pilnuj, aby uchwyty były suche, czyste i nie były zanieczyszczone olejem ani smarem. Tłuste, zabrudzone olejem uchwyty są śliskie i prowadzą do utraty kontroli nad urządzeniem.
• Zakładając łańcuch używaj zawsze rękawic ochronnych.
• Stosuj się do instrukcji smarowania, napinania łańcucha i wymiany akcesoriów. Nieprawidłowo naprężony lub żle nasmarowany łańcuch może się zerwać lub zwiększać ryzyko odrzutu.
• Przechowując pilarkę zawsze zakładaj osłonę na prowadnicę.
• Ze względów bezpieczeństwa zużyte i uszkodzone części bezzwłocznie wymieniaj.
• Używaj wyłącznie oryginalnych części zamiennych i elementów wyposażenia, które zostały dostarczone i/lub są zalecane przez producenta. Użycie innych części zamiennych prowadzi do utraty roszczeń z tytułu gwarancji.

4.4 Zabezpieczenia w urządzeniu

• Wyłącznik O/I, (Rys. 1, poz. 10) - zatrzymuje natychmiast silnik po jego wyłączeniu. Wyłącznik O/I, musi być ustawiony w pozycji ( I ), aby (na nowo) uruchomić silnik.
• Zabezpieczenie dźwigni gazu (Rys. 1, poz. 11) - zapobiega przypadkowemu przyspieszeniu silnika. Dźwignia gazu może zostać aktywowana tylko wtedy, gdy zabezpieczenie dźwigni gazu jest przyciśnięte.
• Chwytak łańcucha (Rys. 1, poz. 20) - zmniejsza zagrożenie zranień, gdyby łańcuch pilarki zerwał się lub ześlizgnął w czasie gdy pracuje silnik. Chwytak łańcucha powinien złapać uderzający o niego łańcuch.
• Dźwignia hamulca łańcucha i przednia osłona dłoni (Rys. 1, poz. 5) – element zabezpieczający, który natychmiast zatrzymuje łańcuch. W przypadku odrzutu dźwignię można też uruchamiać ręcznie. Osłona chroni lewą dłoń użytkownika, jeżeli ześlizgnie się ona z przedniego uchwytu. Nigdy nie zamieniaj jej na żaden nieoryginalny zamiennik, ponieważ jej sposób zamocowania i kształt wpływają na bezpieczeństwo dłoni w momencie odrzutu.
• Niskoodrzutowy łańcuch pilarki (Rys. 1, poz. 2) - pomaga w amortyzowaniu odrzutów przy pomocy specjalnie zaprojektowanych elementów zabezpieczających.
• Ostroga ograniczająca (Rys. 1, poz. 4) - zwiększa stabilność przy wykonywaniu cięć pionowych i ułatwia piłowanie.

4.5 Zagrożenia, których należy być świadomym podczas wykonywania cięcia

Poniżej opisane sytuacje mogą spowodować utratę kontroli nad pilarką, a w konsekwencji ciężkie zranienia użytkownika. Są wynikiem niewłaściwej pracy z urządzeniem – niepewnego uchwytu pilarki, pracy na niepewnym podłożu, cięcia powyżej wysokości ramion, tępym, żle naprężonym lub niezalecanym przez producenta łańcuchem bądź nieoryginalną prowadnicą.

Podczas pracy z pilarką mogą nastąpić następujące sytuacje:

• Szarpnięcie urządzenia do przodu – powstaje, jeżeli tniesz po dolnej stronie prowadnicy. Aby zapobiec temu zjawisku pewnie trzymaj urządzenie w obu rękach i opieraj podczas pracy ostroge ograniczającą o drewno.
• Odrzut (czyli nagły ruch prowadnicy skierowany do tyłu w kierunku użytkownika) - powstaje jeżeli piłujesz pilarką łańcuchową po górnej części prowadnicy. Pilarka posiada prowadnicę i łańcuch, które zmniejszają ryzyko wystąpienia odrzutu, ale go nie eliminują. Aby mu zapobiec zachowaj stabilną pozycję ciała, pewnie trzymaj urządzenie w obu rękach (palce i kciuk muszą obejmować uchwyty) i prowadnicę prowadź wyłącznie w płaszczyźnie szczeliny po przejściu pilarki, a więc unikając zakantowania lub skręcania w szczelinie. Piłuj z wysoką prędkością obrotową silnika.

Unikaj odrzutów, odrzut może spowodować poważne kalectwo lub śmierć.

- Odbicie – powstaje wskutek zetknięcia się końcówki prowadnicy z jakimś przedmiotem lub gdy drewno spowoduje zacięcie się pilarki łańcuchowej w trakcie cięcia. Aby temu zapobiec zawsze pewnie trzymaj pilarkę w obu dłoniach, unikaj piłowania końcówką prowadnicy lub piłowania powyżej wysokości barków.

W momencie wystąpienia jednego z powyższych zagrożeń nigdy nie puszczaj pilarki. Stój stabilnie w rozkroku, ciało i ramiona ustaw w takiej pozycji, aby zamortyzować tę dodatkową siłę i natychmiast wyłącz urządzenie.

Stosuj się do instrukcji producenta dotyczących ostrzenia i konserwacji pilarki - zbyt nisko ustawione

ograniczniki głębokości zwiększają skłonność pilarki do odrzutów i odbić.

4.6 Wskazówki bezpieczeństwa dotyczące mieszanki paliwowej

• Ostrożnie obchodź się z benzyną oraz z gotową mieszanką. Są wysoce łatwopalne, a opary mogą być wybuchowe.
• Używaj wyłącznie atestowanych pojemników na benzynę i mieszankę (np. pojemnika znajdującego się na wyposażeniu).
• Wlewaj paliwo przed uruchomieniem silnika. Nigdy nie odkręcaj korka zbiornika paliwa i nie uzupełniaj mieszanki ani podczas pracy silnika, ani gdy silnik jest jeszcze gorący. Wyłącz silnik i odczekaj przynajmniej 2 minuty zanim dolejesz mieszankę paliwa!
• Po dolaniu mieszanki do zbiornika dobrze dokręć korek paliwa i powycieraj rozlaną mieszankę paliwa, przesuń urządzenie w inne miejsce przed uruchomieniem silnika.
• Uzupełniaj mieszankę na wolnym powietrzu.
• Nie pal tytoniu w trakcie uzupełniania paliwa.
• Przechowuj paliwo w miejscu niedostępnym dla dzieci. Nie trzymaj paliwa, ani pilarki w pomieszczeniach, gdzie jest otwarty ogień lub iskry, np. gazowy podgrzewacz do wody, grzejnik, piec.
• Nie uruchamiaj silnika w zamkniętym pomieszczeniu.
• Nie wdychaj oparów paliwa.

- Utrzymuj silnik w czystości, aby zminimalizować ryzyko pożaru. Usuń z urządzenia wszelkie pozostałości ścinek drewna, nadmiernego smaru, itp.

5. Montaż

Przed montażem poszczególnych elementów sprawdź czy masz wszystkie potrzebne części.

5.1 Montaż ostrogi ograniczającej

Przykręć ostroge ograniczającą (Rys. 2, poz. 4) płaską stronę do korpusu urządzenia, zębami do góry, za pomocą dwóch śrub jak na Rys. 2.

5.2 Montaż prowadnicy i łańcucha

Aby łańcuch i prowadnica były nasmarowane olejem, UŻYWAJ TYLKO ORYGINALNEJ PROWADNICY.

Otwór smarowy (Rys. 3, poz. A) musi być wolny od zabrudzeń i osadów.

1. Przyciągnij przednią osłonę dłoni ((Rys. 1, poz. 5) maksymalnie do uchwytu, aż usłyszysz kliknięcie. Oślona musi być zawsze w pozycji pionowej.

1. Na korpusie pilarki odkręć obie nakrętki (Rys. 5, poz. 18) mocujące osłonę boczną prowadnicy i zdejmij

osłone boczna.

Rys. 5

1. Za pomocą śrubokręta odkręć śrubę napinania łańcucha (Rys. 5 poz. 3) W KIERUNKU PRZECIWNYM DO RUCHU WSKAZOWEK ZEGARA, aż BOLEC (Rys. 6 poz. B) (wystająca końcówka) będzie pasował do otworu w prowadnicy (Rys. 7, poz. 3B) i będzie można założyć prowadnicę z łańcuchem i osłonę boczną.

1. Założ prowadnicę na urządzenie umiejscawiając ją na bolcach prowadnicy (Rys. 7, poz. 18B).

1. Ułoż łańcuch w pętli, przy czym ostrza (Rys. 8, poz. A) powinny być ustawione wokół pętli W KIERUNKU WSKAZOWEK ZEGARA.

1. Przełoż łańcuch dookoła koła zębatego (Rys. 9 poz. B) za sprzęgłem (Rys. 9 poz. C). Proszę zwrócić uwagę, czy ogniwa łańcucha są włożone pomiędzy zębami.

1. Ułoż ogniwa napędowe w rowku (Rys. 9 poz. D) i wokół końca prowadnicy.
2. Pociągnij prowadnicę łańcucha do przodu, aż łańcuch będzie dobrze przylegał. Upewnij się czy wszystkie ogniwa napędowe znajdują się w rowku prowadnicy.
3. Założ osłonę boczną z hamulcem i delikatnie przykręć (12-15Nm) dwoma nakrętkami zgodnie z ruchem wskazówek zegara. Uważaj na to, aby bolec (Rys.6 poz. B) pasował w otwór prowadnicy (Rys.7 poz. 3B). Łańcuch nie powinien przy tym zsunąć się z prowadnicy.
4. Napnij łańcuch tnący śrubą napinania łańcucha (Rys. 1, poz. 3) zgodnie z ruchem wskazówek zegara - zgodnie z instrukcją poniżej.
5. Dokręć obie nakrętki śrub mocowania osłony bocznej.

5.3 Napinanie łańcucha tnącego

Nieprawidłowo napięty łańcuch może się zerwać lub odskoczyć - niebezpieczeństwo doznania obrażeń.

Zawsze noś rękawice ochronne. Przed napinaniem łańcucha upewnij się że silnik jest zgaszony.

Sprawdzaj napięcie łańcucha przed każdym uruchomieniem i po każdej 1 godzinie cięcia.

Nowy łańcuch na początku rozciąga się szybciej, więc bardzo ważne jest napinanie nowego łańcucha w krótszych odstępach (po 5 cięciach). Odstępy mogą być wydłużane wraz ze wzrostem czasu pracy.

Podczas pracy łańcuch może się rozciągać i istnieje ryzyko spadnięcia łańcucha z prowadnicy (Rys. 10,

poz. C). Dlatego zatrzymuj pilarkę co jakiś czas, sprawdzaj napięcie łańcucha i ewentualnie wyreguluj je.

Jeśli napinasz gorący łańcuch – poluzuj go po zakończeniu pracy; w przeciwnym wypadku skurczenie

łańcucha, które nastąpi po jego wystygnięciu, może spowodować zerwanie.

Dobrze napięty łańcuch zapewnia wysoką wydajność cięcia i dłuższą żywotność eksploatacyjną pilarki. Łańcuch

jest prawidłowo napięty, jeśli nie zwisa z dolnej części prowadnicy i daje się całkowicie przeciągnąć dookoła dłonią w rękawicy (Rys. 10 poz. A i B – stan zimny i ciepły). Nie powinien być zbyt mocno napięty – powinna być możliwość podniesienia łańcucha na środku prowadnicy na ok. 5mm.

Upewnij się, że łańcuch jest prawidłowo założony i ogniwa są w rowkach prowadnicy.

Używając śrubokręta przekręcaj śrubę napinającą (Rys. 11 poz. 3) w prawo (W KIERUNKU ZGODNYM Z RUCHEM WSKAZOWEK ZEGARA) aż łańcuch będzie prawidłowo napięty. Aby poluzować łańcuch obracaj śrubę napinającą w lewo (KIERUNKU PRZECIWNYM DO RUCHU WSKAZOWEK ZEGARA). Sprawdź napięcie łańcucha.

Nowa pilarka wymaga docierania przez ok. 5 minut. Bardzo ważne jest tutaj też smarowanie łańcucha.

Po dotarciu sprawdź napięcie łańcucha i wyreguluj jeśli zajdzie potrzeba.

Poprawne naprężenie łańcucha tnącego jest bardzo ważne i musi być sprawdzane przed rozpoczęciem pracy jak i w trakcie pracy z użyciem pilarki. Jeśli poświecisz trochę czasu na prawidłowe ustawienie łańcucha tnącego, uzyskasz lepsze wyniki cięcia i wydłużysz „żywotność” łańcucha.

Po wyregulowaniu, gdy końcówka prowadnicy jest skierowana ku górze, przykręć mocno nakrętki mocujące osłonę boczną (Rys. 1, poz. 18). Łańcuch jest napreżony prawidłowo, jeśli przylega ściśle do prowadnicy i da się przeciągnąć na całej długości ręką w rękawicy roboczej.

Wskazówka

Jeśli łańcuch przeciąga się wokół prowadnicy z trudnościami lub gdy się blokuje, to jest naprężony zbyt mocno. Wtedy należy wykonać następujące niewielkie ustawienia:

1. Poluzuj nakrętki mocujące osłonę prowadnicy, aż dadzą się obracać palcami. Poluzuj naprężenie poprzez powolne przekręcanie śruby napinającej (Rys. 11 poz. 3) W KIERUNKU PRZECIWNYM DO RUCHU WSKAZÓWEK ZEGARA. Przeciągnij łańcuchem po prowadnicy tam i z powrotem. Powtarzaj czynność, aż łańcuch będzie poruszał się bez oporu, ale będzie przy tym ciasno przylegał.

Zwiększ naprężenie, przekręcając śrubę napinającą (Rys. 11 poz. 3) W KIERUNKU ZGODNYM Z RUCHEM WSKAZOWEK ZEGARA.

1. Jeśli łańcuch tnący jest prawidłowo naprężony, trzymaj końcówkę prowadnicy ku górze i mocno przykręć nakrętki mocujące osłone boczną.

5.4 Sprawdzanie poziomu oleju i funkcji automatycznego smarowania

Pilarka jest dostarczana bez oleju lub z niewielką ilością oleju w zbiorniku.

Aby uzupełnić olej:

1. Położ urządzenie na stronę z osłoną boczną prowadnicy.
2. Odkręć korek zbiornika oleju (Rys. 1, poz. 13).
3. Nalej do poziomu MAX oleju łańcuchowego do zbiorniczka (80% pojemności zbiorniczka) - olej o gęstości SAE 30.
4. Sprawdzaj często poziom oleju.
5. Załóż i dokręć mocno korek oleju.
6. Wytrzyj nadmiar oleju i pozostawione ślady oleju.

Przy temperaturach poniżej 0°C, używaj oleju SAE 10. Przy temperaturach wyższych od 25 °C użyj oleju

SAE 40.

Przed rozpoczęciem pracy sprawdź poziom oleju i automatyczne smarowanie.

Włącz pilarkę i przytrzymaj ją nad podłożem o jasnej barwie. Prowadnica pilarki nie może przy tym dotykać podłoża. Jeżeli na podłożu pokaże się ślad oleju (smuga), oznacza to, że pilarka pracuje prawidłowo. Przy zimnej pogodzie olej może stawać się gęsty. Jeżeli na podłożu nie pokazał się ślad oleju, sprawdź odpowiedni dobór oleju do warunków atmosferycznych.

Jeśli występują dalsze problemy - skontaktuj się z autoryzowanym serwisem naprawczym.

To normalne, że olej może przesiąkać, gdy pilarka nie jest użytkowana przez jakiś czas. Dlatego najlepiej

po każdym użyciu opróżnij zbiornik oleju.

Za każdym razem, gdy zbiornik paliwa zostaje uzupełniony, należy również uzupełnić zbiornik oleju do smarowania łańcucha. Zalecane jest stosowanie dostępnego w sprzedaży oleju do smarowania łańcucha.

Pilarka wyposażona jest w automatyczny system smarowania z napędem zębatym. System automatycznie zabezpiecza szynę i łańcuch odpowiednią ilością oleju smarowniczego. Jeżeli silnik przyspiesza, olej wpływa szybciej do płyty prowadnicy.

Na spodniej stronie pilarki łańcuchowej znajduje się śruba (Rys. 12 poz. A) regulująca naoliwianie łańcucha.

Obracając śrubę w kierunku MIN zmniejszasz naoliwianie łańcucha. Obracając śrubę w kierunku MAX zwiększasz smarowanie łańcucha. W celu kontroli systemu smarowania łańcucha przytrzymaj łańcuch nad kartką papieru i przez kilka sekund daj pełen gaz. Na papierze powinny pojawić się krople oleju.

5.5 Paliwo

Używaj normalnej, bezołowiowej benzyny, wymieszanej ze specjalnym olejem do silników 2- suwowych chłodzonych powietrzem. Mieszankę w proporcji 40:1 (czyli 2,5%) przygotuj w specjalnie do tego przeznaczonym zbiorniku (na przykład tym, który jest dołączony do urządzenia). Przed właniem mieszanki ze zbiornika do pilarki potrząśnij odpowiednio zakręconym pojemnikiem, aby wszystko dokładnie wymieszać.

Dla zachowania dłuższej żywotności silnika dopuszcza się stosowanie mieszanki benzyny bezołowiowej i oleju dla silników dwusuwowych w stosunku 30:1.

Do mieszanki zaleca się stosowanie olejów o odpowiedniej jakości. Stosowanie do mieszanki olejów niskiej jakości może spowodować skrócenie żywotności silnika.

Nie używaj czystej benzyny! Niedostateczna ilość oleju spowoduje uszkodzenie silnika i utratę gwarancji na urządzenie! Nie używaj mieszanki paliwa starszej niż 30 dni.

5.6 Hamulec łańcucha

Pilarka łańcuchowa jest wyposażona w hamulec łańcucha, który zmniejsza niebezpieczeństwo zranień na skutek odbicia. Hamulec uruchamia się po naciśnięciu dźwigni hamulca, gdy np. przy odbiciu ręka osoby obsługującej pilarkę uderzy o dźwignię. Uruchomienie hamulca powoduje gwałtowne zatrzymanie łańcucha.

Hamulec łańcucha ma za zadanie zmniejszenie niebezpieczeństwa zranień na skutek odbicia, jednak nie daje on odpowiedniej ochrony w razie nieostrożnej pracy. Sprawdzaj każdorazowo przed pierwszym cięciem, po kilku minutach pracy oraz po pracach konserwacyjnych czy hamulec łańcucha funkcjonuje prawidłowo.

1. Hamulec łańcucha jest ZWOLNIONY (łańcuch może się poruszać), jeśli DŻWIGNIA HAMULCA JEST ODCIĄGNIĘTA DO TYŁU I ZABLOKOWANA (Rys. 13).

1. Hamulec łańcucha jest ZACIAGNIĘTY (łańcuch jest zablokowany), jeśli dźwignia hamulca jest pchnięta do przodu i widoczny jest mechanizm (Rys. 14). Wtedy łańcuch nie powinien dać się poruszać (Rys. 14).

Dźwignia hamulca powinna dać się zablokować w obydwu przypadkach. W razie silnego oporu lub niemożliwości przesunięcia dźwigni nie używaj pilarki. Oddaj urządzenie do naprawy do autoryzowanego serwisu.

Mechaniczny test hamulca łańcucha:

1. Położ pilarkę na stabilnej i płaskiej powierzchni.
2. Włącz silnik.
3. Tylni uchwyt (Rys. 15 poz. 15), trzymaj prawa ręka.
4. Lewa ręką mocno trzymaj przedni uchwyt (Rys. 15 poz. 6) [nie dźwignię hamulca łańcucha (Rys.15 poz. 5)]
5. Wciśnij dźwignię gazu na 1/3 prędkości i natychmiast uruchom kciukiem lewej ręki dźwignię hamulca łańcucha (Rys. 15 poz. 5).

Rys. 15

Uruchom hamulec łańcucha powoli i z rozwagą. Pilarka nie powinna niczego dotykać.

1. Łańcuch powinien gwałtownie się zatrzymać. Natychmiast zwolnij dźwignię gazu.

Jeśli łańcuch nie zatrzyma się, zgaś silnik i zanieś pilarkę do autoryzowanego serwisu w celu naprawy.

1. Jeśli hamulec łańcucha funkcjonuje poprawnie, zgaś silnik i ustaw hamulec łańcucha na pozycji ZWOLNIONY.

7. Praca z urządzeniem

6.1 Kontrola przed uruchomieniem silnika

Nigdy nie uruchamiaj lub nie obsługuj pilarki, jeśli prowadnica lub łańcuch nie są prawidłowo zamontowane.

• Napełnij zbiornik paliwa (Rys. 16 poz. 14) właściwą mieszanką paliwa (nie starsza niż 30 dni).
• Napełnij zbiornik oleju (Rys. 16 poz. 13) właściwym olejem do smarowania łańcucha.
  • Ręcznie przykręć w/w korki zbiorników.
• Sprawdź napięcie i nasmarowanie łańcucha.
• Upewnij się, że hamulec łańcucha (Rys. 16 poz. 5) jest ZWOLNIONY przed uruchomieniem silnika.

Rys. 16

6.2 Uruchomienie silnika

Przed uruchomieniem silnika upewnij się, że łańcuch pilarki niczego nie dotyka.

1. W celu uruchomienia silnika ZWOLNIJ hamulec łańcucha (Rys. 16 poz. 5) – hamulec odciągnięty do tyłu.

1. Wyłącznik O/I (Rys. 17, poz. 10) ustaw na pozycji „ON/ I”.

Rys. 17

1. Wyciągnij dźwignię ssania (Rys. 18 poz. 17) tak daleko, aż kliknie.

Przy uruchamianiu rozgrzanego silnika nie wyciągaj dźwigni ssania.

1. Wciśnij 2-5 x pompkę paliwa (znajduje się pod dźwignią ssania) (Rys. 19, poz. 21).

1. Położ pilarkę na stabilnej i płaskiej powierzchni. Mocno przytrzymaj ją stopą jak przedstawiono na Rys. 20. Kilkukrotnie (1-4x) mocno pociągnij uchwyt linki rozrusznika (Rys. 1, poz. 7).

Linkę rozrusznika wyciągaj zawsze powoli - aż do wyczucia pierwszego oporu - zanim zostanie ona wyciągnięta do uruchomienia. Po udanym uruchomieniu nie puszczaj linki rozrusznika, lecz odprowadź ją z powrotem ręką. Uważaj na pracujący łańcuch!

1. Wciśnij dźwignię ssania. Pociągnij za uchwyt linki rozrusznika. Silnik powinien się uruchomić.

2. Przez moment przyciśnij dźwignię gazu (Rys. 21, poz. 12), aby rozgrzać silnik (około 10 s), kontrolując ustawienia dźwigni gazu i pozwalając łańcuchowi pracować bez obciążenia. Uważaj na pracujący łańcuch!

Rys. 21

Przy pierwszej próbie uruchomienia bądź jeśli zbiornik był całkowicie pusty, może być konieczne jeszcze jedno pociągnięcie linką rozrusznika.

Jeśli silnik nie uruchomi się, powtórz wymienione powyżej czynności, aż zacznie pracować.

Jeśli ponownie uruchamiasz rozgrzany silnik – upewnij się, że Wyłącznik O/I jest ustawiony we właściwej pozycji (I) i kilkukrotnie pociągnij linkę rozrusznika. Silnik powinien się uruchomić.

6.3 Zatrzymanie silnika

1. Puść dźwignię gazu (Rys. 21, poz. 12) i odczekaj, aż silnik zacznie pracować na biegu jałowym.
2. Ustaw Wyłącznik O/I na pozycji (O), "Stop".

Po ustawieniu Wyłącznika O/I w pozycję (O), trzymaj pilarkę obiema dłońmi jeszcze tak długo (nie odkładaj pilarki), aż łańcuch przestanie się całkowicie obracać.

Jeżeli potrzebujesz zatrzymać nagle urządzenie zaciągnij hamulec łańcucha (pchnij dźwignię do przodu) i wyłącznik O/I ustaw w pozycję (O), „Stop”.

6.4 Bezpieczna praca pilarką

Jeśli cięcie przekracza Twoją wiedzę i możliwości - skontaktuj się z profesjonalistą.

Twoje bezpieczeństwo jest najważniejsze.

• Pracui zawsze pilarka na naiwyższych obrotach - występuie mnieisze niebezpieczeństwo szarpniecia i odrzutu.
- Ustaw się stabilnie po lewej stronie pilarki – dzięki temu Twoje ciało nie będzie na linii pilarki (w momencie niekontrolowanego odrzutu przejdzie on ponad Twoim prawym ramieniem).
- Trzymaj lewą dłoń na przednim uchwycie, kciuk poniżej uchwytu - nagły ruch nadgarstka w przód w sytuacji odrzutu aktywuie hamulec łańcucha.
• Co pewien czas upewniaj się, że łańcuch jest prawidłowo napięty.
• Pamietaj, że jeżeli tniesz brudne drewno, łańcuch może wymagać ostrzenia po pracy.
- Nie pozwól by czubek prowadnicy dotykał czegokolwiek, gdy łańcuch pracuje.
- Pracui dolna strona prowadnicy (łańcuch ciągnie). a nie górna – zachowasz lepsza kontrole nad urządzeniem.

Rys. 22

• Nie piłuj więcej niż jedna kłode naraz.
• Pień cietego drzewa nie może pękać, ani się odlupywać.
• Uważaj na spadające kawałki drewna i inne przedmioty, które mogłyby zerwać łańcuch.
• Ostrożnie zagłębiaj prowadnice w nacięcie. Uważaj, by pilarka nie zakleszczała się we wycięciu.

6.4.1 Ścinanie gałęzi (okrzesywanie)

Przy okrzesywaniu drzew zdarza się wiele wypadków. Nigdy nie odpiłowuj gałęzi stojąc na pniu drzewa!

Okrzesywanie oznacza usuwanie konarów i gałęzi ze ściętego drzewa. Wykonując je stosuj się do poniższych wskazówek:

• gałęzie podpierające pień odpilowuj dopiero po przycięciu pnia;
  napreżone gałezie odpitowuj z dołu do góry, aby zapobiec zaklinowaniu pilarki;
• pracuj z lewej strony pnia, jak najbliżej pilarki. W miarę możliwości ciężar pilarki powinien opierać się na pniu;
• zmień pozycję, żeby spiłować konary z drugiej strony pnia;

- rozgałęzione konary przycinaj pojedynczo;

- przy spiłowywaniu grubszych konarów stosuj tę samą technikę co przy przycinaniu pni:

1. Zrób pierwsze podcięcie na gałęzi 15 cm od pnia drzewa, od spodu. Użyj do tego górnej części prowadnicy. Natnij do 1/3 średnicy gałęzi.
2. Przesuń się o 5 cm wzdłuż gałęzi od pnia drzewa. Odetnij gałąż od góry wykonując w ten sposób pierwsze przecięcie.
3. Zrób drugie podcięcie tak blisko pnia drzewa, jak tylko można. Tnij górną częścią prowadnicy. Natnij do 1/3 średnicy gałęzi.
4. Na koniec dokładnie ponad tym podcięciem odetnij gałąź od góry wykonując w ten sposób drugie i ostateczne przecięcie.

Rys.24

6.4.2 Ścinanie drzew

Jeśli cięcie przekracza Twoją wiedzę i możliwości - skontaktuj się z profesjonalistą.

Twoje bezpieczeństwo jest najważniejsze.

• Sprawdź drzewo dookoła, upewnij się, że nie ma na nim suchych czy martwych gałęzi, które mogłyby na Ciebie spaść podczas pracy.
• Sprawdź kierunek wiatru. Pozwoli to określić, na którą stronę drzewo powinno upaść.

- Usuń poszycie leśne wokół drzewa tak, aby zapewnić sobie w razie potrzeby łatwą drogę ucieczki. Powinna ona przebiegać ok. 45 stopni w stosunku do przewidzianego kierunku upadku drzewa.

Rys. 25

• Oczyć drzewo z gałęzi, sprawdź czy w pobliżu nie przebiegają linie wysokiego napięcia.
• Jeżeli to możliwe - stawaj na górcę; ścięte drzewo może się sturlać po upadku.

1. Nacięcie klinowe (Rys. 26)

• Prawidłowo wykonane nacięcie klinowe wyznacza kierunek upadku drzewa. Wykonaj nacięcie klinowe na tej stronie drzewa, w którą drzewo ma upaść.
• Wykonaj nacięcie tak blisko podłoża, na ile to możliwe. Trzymaj pilarkę prowadnicą poziomo, natnij do 1/3 średnicy drzewa.
• Zrób drugie nacięcie na tyle centymetrów wyżej, ile wynosi głębokość pierwszego nacięcia. Przykładowo: jeśli niższe nacięcie ma 20cm głębokości, zacznij górne nacięcie 20cm wyżej od dolnego. Tnij pod kątem ok. 45°, górne nacięcie powinno spotkać się na końcu z nacięciem dolnym.
• Usuń klin powstały przez te nacięcia.

Rys. 26

2. Nacięcie łamiące (Rys. 26)

• Zrób nacięcie łamiące z przeciwnej strony drzewa, 5 cm wyżej od pierwszego nacięcia klinowego. Nacięcie musi być równoległe do pierwszego dolnego nacięcia klinowego.
• Tnij w głąb drzewa. Nie przecinaj całego drzewa! Pozostaw około 5 cm zawiasu – pozwoli to na uniknięcie przewrócenia się drzewa w złym kierunku.
• Gdy nacięcie klinowe będzie dochodzić do zawiasu, drzewo zacznie się przechylać. Jeśli zachodzi potrzeba - wbji klin w nacięcie łamiące, by kontrolować kierunek upadku. Jeśli drzewo zacznie się

przechylac i prowadnica zblokuje się w nacięciu klinowym - wbij klin, by ją wyjąć. Używaj klina drewnianego, plastikowego, bądź z aluminium, nigdy stalowego (mogłoby to spowodować odrzut i uszkodzić pilarkę).

3. Gdy drzewo zacznie upadać:

• Szybko wyciągnij pilarkę z nacięcia.
• Ustaw Włącznik/ Wyłącznik O/I w pozycję (O), aby wyłączyć pilarkę.
• Odłóż pilarkę na bok.
• Odsuń się od drzewa przygotowaną wcześniej drogą ucieczki.

Jeśli pracujesz równocześnie z drugą osobą w tej samej okolicy – zapewnij sobie wystarczający dystans pomiędzy Wami: przynajmniej podwójna długość upadającego drzewa!

6.4.3 Przecinanie drewna (cięcie pnia na podłożu)

Podczas przecinania nie trzymaj kłody ręką, nogą, ani stopą.

Nie pozwól innej osobie na przytrzymywanie klody podczas cięcia.

Przecinanie drewna to inaczej cięcie na kawałki drewna, czy klody, która leży na podłożu.

Podczas przecinania drewna utrzymuj kontrolę zmniejszając nacisk cięcia przy końcu przecinania. Nie "kładź" się na uchwyt pilarki. Nie pozwalaj, aby obracający się łańcuch dotykał klody. Wyłącz pilarkę zanim przejdziesz w inne miejsce. Jeśli znajdujesz się na zboczu upewnij się, że kloda jest zabezpieczona przed sturlaniem się w dół.

Pień podparty z jednej strony (Rys. 28)

1. Zrób pierwsze nacięcie od spodu kłody. Użyj górnej części prowadnicy. Natnij do 1/3 średnicy kłody. Dzięki temu cięciu unikniesz odlupywania kawałków drewna podczas cięcia.
2. Zrób drugie nacięcie bezpośrednio nad pierwszym. Przetnij do końca.

Rys.28

Pień podparty na obu końcach (Rys. 29)

1. Zrób pierwsze nacięcie od góry kłody, natnij do 1/3 średnicy kłody. Zapobiegnie to odlupywaniu kawałków drewna podczas ciecia.
2. Zrób drugie cięcie od spodu klody - bezpośrednio pod nacięciem górnym. Tnij górną częścią prowadnicy, aż do przeciecia całkowitego.

Rys. 29

8. Konserwacja, czyszczenie, przechowywanie i zamawianie części zamiennych

Przed rozpoczęciem jakichkolwiek prac związanych z konserwacją i czyszczeniem wyjmij wtyczkę świecy zapłonowej.

7.1 Czyszczenie pilarki

• Wykonuj po każdym użyciu.
• Używaj miękkiej szmatki zamoczonej w wodzie z mydłem lub przedmuchuj sprężonym powietrzem o niskim ciśnieniu. Uważaj, aby do wnętrza nie dostała się woda! Wytrzyj pilarke do sucha.
• Nie zanurzaj pilarki w wodzie, ani żadnych innych cieczach!
• Nie używaj papieru ściernego.
• Nie używaj środków zawierających amoniak, chlor, czterochlorek węgla lub benzynę.

7.2 Konserwacja prowadnicy

W trakcie prac konserwacyjnych noś zawsze rękawice ochronne. Nie przeprowadzaj czynności konserwacyjnych pilarki, jeśli silnik jest jeszcze gorący.

Większości problemów związanych z prowadnicą łańcucha można uniknąć, jeśli pilarka łańcuchowa jest dobrze konserwowana. Niewystarczające nasmarowanie prowadnicy łańcucha oraz użycie pilarki ze zbyt naprężonym łańcuchem prowadzą do szybkiego zużycia prowadnicy.

Prowadnicę należy odwracać podczas pracy co 8 godzin roboczych, aby zapewnić jej równomierne zużycie.

1. Wyłącz pilarkę.
2. Zdejmij osłone boczną prowadnicy z hamulcem, łańcuch tnący i prowadnicę.
3. Sprawdź prowadnicę pod kątem zużycia. Usuń zadziory i wyrównaj pilnikiem płaskim powierzchnie prowadzące (Rys. 30).

Rys. 30

1. Oczyć przepusty olejowe prowadnicy (Rys. 30, poz. 1) np. za pomocą szpachelki bądź dołączonego wkrętaka, aby zapewnić prawidłowe, automatyczne oliwienie łańcucha tnącego podczas pracy (Rys. 31).

1. Zamontuj prawidłowo prowadnicę, łańcuch tnący i osłonę boczną prowadnicy, napnij łańcuch tnący.

Wymień prowadnicę na nową, jeżeli: jest wygięta, złamana, lub jej rowki są mocno zużyte.

Nigdy nie montuj nowego łańcucha na zużytej prowadnicy.

Rys. 32

Wymagane jest regularne oliwienie prowadnicy łańcucha.

Zęby nowej pilarki zostały z góry fabrycznie nasmarowane. Niewłaściwe smarowanie zębów powoduje utratę ostrości zębów, a tym samym zmniejsza się wydajność pracy.

Uzębienie powinno być smarowane po 10 godzinach roboczych lub raz na tydzień. Przed smarowaniem należy gruntownie wyczyścić zęby. Zaleca się stosowanie smarowniczki do nanoszenia smaru na zęby prowadnicy łańcucha. Smarowniczka posiada końcówkę igłową, potrzebną do nanoszenia smaru.

Do smarowania zębów prowadnicy nie musisz ściagać łańcucha tnącego. Smaruj przy wyłączonym

silniku.

Stan kanalików olejowych możesz łatwo sprawdzić. Jeśli kanaliki są czyste, łańcuch automatycznie rozpyła olej w kilka sekund po uruchomieniu pilarki.

1. Ustaw Wyłącznik O/I na pozycji (O), "Stop".
2. Wyczyść zęby prowadnicy łańcucha.
3. Końcówkę igłową smarowniczki włóż do otworu smarowego (Rys. 33, poz. 2) i wtrysnij smar do środka, aż zacznie wypływać po zewnętrznej stronie uzębienia (Rys. 33, poz. 3).

1. Ręcznie pokręć łańcuchem tnącym. Powtarzaj smarowanie aż do nasmarowania całego Uzbekienia.

Otwór zasilania olejem

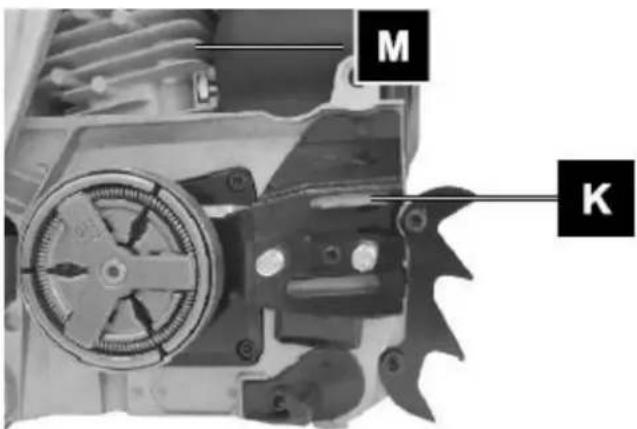

Po każdym użyciu kontroluj otwór zasilania olejem (Rys. 34, poz. K) pod kątem zanieczyszczeń. W tym celu:

1. Zdemontuj osłone boczną prowadnicy, prowadnicę i obejrzyj otwór zasilania olejem (Rys. 34, poz. K).

2. Jeżeli znajdują się tam jakieś nieczystości usuń je.

Rys. 34

7.3 Ostrzenie łańcucha

Ostry łańcuch zapewnia optymalne działanie pilarki - bez trudu przecina drewno, zostawiając duże, długie wióry. łańcuch tnący jest stępiony, gdy musisz używać siły, aby przeprowadzić prowadnicę przez drewno, a wióry drewniane są bardzo małe. Gdy łańcuch tnący jest bardzo stępiony - pilarka nie pozostawia wiórów, tylko pył drzewny.

Tnącymi częściami łańcucha są ogniwa tnące, złożone z zęba tnącego i wypustu ograniczającego głębokość cięcia. Różnica wysokości między tymi dwoma elementami określa głębokość ostrzenia.

Przy ostrzeniu zębów tnących uwzględniaj następujące wartości:

• Kat ostrzenia (30 °)
  • Kat natarcia ostrza (60 °)
  • Głębokość ostrzenia (0,65mm)
  • Średnica pilnika okrągłego (4,8mm)

Rys. 35

Odchylenia od wartości geometrycznych aparatu tnącego mogą zwiększać skłonności pilarki do odrzutów. Zwiększone niebezpieczeństwo wypadku!

Do ostrzenia łańcucha są wymagane specjalne narzędzia (ostrzałki), zapewniające ostrzenie pod odpowiednim kątem i z odpowiednią głębokością. Mniej doświadczonym użytkownikom pilarek radzimy zlecić naostrzenie łańcucha specjaliście lub autoryzowanemu serwisowi.

Procedura ostrzenia:

1. Wyłącz pilarkę.
2. Założ specjalne rękawice (z zabezpieczeniem przed przecięciem).
3. Zdejmij tańcuch.
4. Zadbaj o takie zamocowanie łańcucha, aby był dobrze napięty (patrz rozdział 5.3), co umożliwia prawidłowe naostrzenie.

Do ostrzenia wymagana jest ostrzałka lub pilnik okrągły o średnicy 4,8 mm. Pilniki o innej średnicy uszkadzają łańcuch i mogą powodować zagrożenia podczas pracy.

1. Używając ostrzałki postępuj zgodnie z instrukcją obsługi tego urządzenia. Jeśli ostrzysz przy użyciu pilnika prowadź go zawsze od wewnętrznej strony zęba tnącego do zewnątrz. Odsuwając pilnik unoś go do góry.

Łańcuch jest zużyty i musi zostać wymieniony na nowy, gdy pozostający wymiar zęba wynosi 4,0 mm.

1. Po naostrzeniu wszystkie ogniwa tnące muszą mieć jednakową długość i szerokość.

2. Po co trzecim ostrzeniu należy sprawdzić głębokość ostrzenia (ogranicznik głębokości) i doszlifować ząb pilnikiem płaskim do metalu. Ogranicznik głębokości powinien być niższy od zęba tnącego o ok. 0,65 mm. Po odsunięciu pilnika należy nieco zaokrąglić ogranicznik głębokości do przodu.

Nigdy nie pracuj pilarką bez filtra powietrza! Kurz i zanieczyszczenia zostaną wciągnięte do silnika i go uszkodzą. Utrzymuj filtr w czystości – czyść go co 20 godzin roboczych, ewentualnie zmień.

Czyszczenie filtra powietrza

1. Ustaw Wyłącznik O/I na pozycji (O) "Stop" (w dół).
2. Ściągnij osłone filtra (Rys. 37, poz. A), odkręcając śrubę mocującą pokrywę (Rys. 37, poz. B).

1. Wyciągnij filtr powietrza (Rys. 37, poz. C) ze skrzynki powietrznej.
2. Wyczyść filtr powietrza.

Kurz z powierzchni filtra można usunąć, stukając nim delikatnie w twardą powierzchnię. Aby wyczyścić brud ze środka, rozczep filtr na 2 połówki i posmaruj benzyną. Używając sprężonego powietrza, przedmuchaj go od wewnątrz.

Aby zmontować połówki filtra, ściśnij je ze sobą, aż usłyszysz kliknięcie.

Zaleca się posiadanie zapasowego filtra.

1. Włóż filtr powietrza (Rys. 37, poz. C). Załość osłonę filtra powietrza odpowiednią stronę (Rys. 37, poz. A).

Podczas instalowania filtra upewnij się, że rowki na krawędzi filtra są prawidłowo dopasowane doów na pokrywie cylindra.

1. Dokręć śrubę mocującą pokrywę (Rys. 37, poz. B).

7.5 Filtr oleju i filtr paliwa

Nigdy nie uruchamiaj pilarki bez filtra oleju i filtra paliwa (Rys. 38, poz. L1/ L2). Po kaźdych 100 godzinach roboczych filtr musi zostać wyczyszczony, a w przypadku uszkodzenia wymieniony. Opróżnij zbiornik paliwa przed wymianą filtra paliwa lub zbiornik oleju przed wymiana filtra oleju.

1. Ustaw Wyłącznik O/I na pozycji (O), "Stop".

2. Odkręć korek zbiornika oleju lub zbiornika paliwa (w zależności od tego jaki filtr wymieniasz).

3. Odpowiednio wygnij miękki drut.

4. Włóż go w otwór zbiornika oleju lub zbiornik paliwa i uchwyc wąz oleju lub wąz paliwa. Ostrożnie pociągnij go w kierunku otworu, aż będzie go można złapać palcami.

Nie wyciągaj całkowicie węża ze zbiornika.

1. Wyjmij filtr oleju lub paliwa ze zbiornika (Rys. 38).

Rys. 38

1. Wyczyść filtr. Jeśli jest uszkodzony – zutylizuj.

2. Założ nowy lub wyczyszczony filtr. Włóż koniec filtra w otwór zbiornika. Upewnij się, że filtr znajduje się w dolnym rogu zbiornika. W razie potrzeby za pomocą śrubokręta przesuń go na właściwe miejsce.

3. Napełnij zbiornik odpowiednio świeżym olejem (Punkt 5.4) lub świeżą mieszanką paliwa i oleju (Punkt 5.5). Założ korek zbiornika.

7.6 Świeca zapłonowa

Dla zachowania mocy silnika pilarki konieczne jest utrzymanie świecy zapłonu w czystości i z prawidłowym odstępem elektrod (0,65mm). Czyść ją co 20 godzin roboczych, ewentualnie wymień.

1. Ustaw Wyłącznik O/I na pozycji (O) "Stop" (na dół).

2. Wyjmij filtr powietrza tak jak to opisano w pkt 7.4.

3. Zdejmij przewód zapłonowy (Rys. 39, poz. D) przez pociągnięcie i jednoczesne przekręcanie świecy zapłonu.

1. Wykręć świecę zapłonu kluczem uniwersalnym do świecie. NIE UŻYWAJ INNEGO NARZĘDZIA.
2. Wyczyść świecę zapłonu za pomocą miedzianej szczotki (Rys. 40) i wkręć ją z powrotem lub wymień na nową, jeśli zajdzie taka potrzeba.

Rys. 40

1. Świece wkręcaj zgodnie z kierunkiem wskazówek zegara, a wykręcaj w odwrotny sposób.

7.7 Żebra/ pletwy cylindra

Podczas wykonywania tej czynności noś okulary ochronne.

Kurz i brud zgromadzone między zebrami/ płetwami cylindra mogą powodować przegrzewanie urządzenia. Po każdym użyciu wyczyść zebra/ płetwy cylindra (Rys. 34, poz. M). W tym celu:

1. Zdemontuj filtr powietrza i pokrywę cylindra.

Pamiętaj, aby zasłonić otwór wlotowy powietrza przed przystąpieniem do czyszczenia żeber.

1. Użyj sprężonego powietrza pod niskim ciśnieniem albo szczotki.

Instalując z powrotem pokrywę cylindra, upewnij się, że wewnętrzne okablowanie i uszczelki są prawidłowo ustawione.

7.8 Regulacja gaźnika

Gaźnik został fabrycznie wyregulowany na optymalną moc. Jeśli dodatkowe ustawienia są wymagane należy oddać pilarkę do autoryzowanego serwisu.

Jeżeli uważasz że posiadasz odpowiednie umiejętności możesz dokonać regulacji gaźnika samodzielnie. Upewnij się, że regulujesz gaźnik za pomocą dołączonego śrubokręta.

1. Na silniku wkręć obie igły H i L, aż się zatrzymają. Nigdy nie wykręcaj na siłę. Dokręć, przywracając im odpowiednią pozycję, jak pokazano poniżej.

Igła H: 1%

Igła L: 1¼

Rys. 41

(1) Igła L
(2) Igła H
(3) Śruba regulacji biegu jałowego

1. Uruchom silnik i pozwól mu się rozgrzać przy połowie dźwigni gazu.
2. Obróć powoli igłę L w prawo, aby ustawić odpowiednią pozycję, w której prędkość biegu jałowego jest maksymalna, a następnie ustaw igłę z powrotem o ćwierć (1/4) w lewo.
3. Obróć śrubę regulacji biegu jałowego (Rys. 41, poz. 3)) w kierunku przeciwnym do ruchu wskazówek zegara, aby łańcuch tnący nie obrócił się. Jeśli prędkość biegu jałowego jest zbyt mała, przekręć śrubę zgodnie z ruchem wskazówek zegara.
4. Wykonaj cięcie próbne i wyreguluj igłę H, aby uzyskać najlepszą moc cięcia, a nie maksymalną prędkość.

7.9 Zębatka

Sprawdź, czy nie ma pęknięć i nadmiernego zużycia zakłócającego napęd łańcuchowy. Jeśli zauważysz ślady zużycia wymień zębatkę na nową. Nigdy nie zakładaj nowego łańcucha na zużytą zębatkę lub zużyty łańcuch na nowej zębatce.

Rys. 42

(1) Koło zębate
(2) Łożysko igiełkowe
(3) Bęben sprzęgła
(4) Podkładka
(5) Sprzęgło

7.9 Przechowywanie

Podczas przechowywania używaj osłony prowadnicy.

Jeśli pilarka będzie przechowywana dłużej niż 30 dni, przygotuj ją do tego. W przeciwnym razie ulatniają się znajdujące się w gaźniku pozostałości paliwa, które pozostawiają gumowy osad. To może utrudnić uruchomienie urządzenia i doprowadzić do kosztownych prac naprawczych.

1. Starannie oczyść urządzenie, aby zapobiec powstawaniu pleśni.
2. Nasmaruj łańcuch tnący i prowadnicę olejem smarowniczym i założ osłonę prowadnicy.
3. Odkręcić korek zbiornika paliwa, aby ewentualnie spuścić ciśnienie. Ostrożnie opróżnij zbiornik.
4. W celu usunięcia paliwa z gaźnika włącz silnik i pozostaw włączony, aż zatrzyma się pilarka.
5. Zostaw urządzenie do schłodzenia (ok. 5 min.).
6. Wykręć świecę zapłonową kluczem do świecie.
7. Do komory spalania wlej 1 łyżeczkę czystego oleju 2-suwowego (Rys. 43). Kilka razy powoli pociągnij za uchwyt linki rozrusznika w celu nałożenia na siebie wewnętrznych komponentów. Ponownie wkręć świecie zapłonu.

1. Nie zawijaj pilarki w worki foliowe – może w nich powstać wilgoć i pleśń. Możesz włożyć pilarkę do oryginalnego bądź zastępczego kartonu.

2. Urządzenie przechowuj w suchym, zamkniętym miejscu, zabezpieczonym przed pyłem i poza zasiegiem dzieci.

Ponowne uruchomienie pilarki

1. Wyjmij świecę zapłonową.

2. Zdecydowanym ruchem pociągnij uchwyt linki rozrusznika, aby usunąć wypływający olej z komory spalania.

3. Wyczyść świece zapłonową i sprawdź właściwy odstęp elektrod na świecy lub włóż nową z właściwym odstepem elektrod.

4. Przygotuj pilarke do użytku.

5. Napełnij zbiorniki właściwa mieszanka paliwa i oleju (Punkt 5.5).

7.10 Transport

Podczas transportu używaj osłony prowadnicy.

1. Oczyć pilarkę z brudu i resztek drewna.
2. Założ osłone prowadnicy. Nie kładź urządzenia na osłonie.
3. Transportuj pilarkę w pozycji poziomej i zabezpieczaj ja przed przechyleniem.
4. Przed transportem pilarki opróżnij zbiornik paliwa i oleju.
5. Włóż pilarke do oryginalnego bądź zastępczego kartonu.

7.11 Zamawianie części zamiennych

Przy zamawianiu części zamiennych podaj następujące dane pilarki z tabliczki znamionowej, umieszczonej na obudowie:

• Typ urządzenia
• Numer artykułu
• Numer identyfikacyjny

W celu przyspieszenia realizacji zamówienia podaj numer części zamiennej, którą potrzebujesz. Możesz również dosłać zdjęcie uszkodzonego elementu na adres mailowy producenta: [e-mail] – ułatw i to jednoznaczną identyfikację zwłaszcza w przypadku nieznajomości numeru części.

Zamówienia części możesz dokonać również w autoryzowanych punktach serwisowych, których wykaz znajdziesz na stronie internetowej producenta: www.krysiak.pl

UŻYWAJ TYLKO ORYGINALNYCH CZĘŚCI ZAMIENNYCH.

Części zamienne złej jakości mogą uszkodzić pilarkę i skrócić jej żywotność.

Producent nie ponosi odpowiedzialności za szkody wywołane przez urządzenie, jeżeli zostaną one wywołane z powodu nieprawidłowo wykonanej samodzielnej naprawy, zastosowania nieoryginalnych części zamiennych, względnie zastosowania urządzenia niezgodnie z jego przeznaczeniem.

1. Plan wyszukiwania usterek

Problem	Możliwe przyczyny	Usuwanie
Silnik nie zapala albo zapala, ale potem gaśnie	Nieprawidłowy przebieg rozruchu	Stosuj się do wskazówek zawartych w tej instrukcji
	Żle wyregulowany skład mieszanki w gaźniku	Wyreguluj gaźnik w autoryzowanym serwisie
	Zakopcona świeca zapłonu	Wyczyść/wyreguluj lub wymień świecę
	Zapchany filtr paliwa	Wymień/wyczyść filtr paliwa
Silnik uruchamia się, ale nie pracuje na pełnych obrotach	Zanieczyszczony filtr powietrza	Wyciągnij filtr, wyczyść lub wymień na nowy
	Żle wyregulowany skład mieszanki w gaźniku	Wyreguluj gaźnik w autoryzowanym serwisie
Silnik dławi się	Żle wyregulowany skład mieszanki w gaźniku	Wyreguluj gaźnik w autoryzowanym serwisie
Brak mocy przy obciążeniu	Nieprawidłowe ustawienie świecy zapłonu	Wyczyść/wyreguluj lub wymień świecę
Silnik pracuje nierówno	Żle wyregulowany skład mieszanki w gaźniku	Wyreguluj gaźnik w autoryzowanym serwisie
Silnik nadmiernie kopci	Nieprawidłowa mieszanka paliwa	Użyj właściwej mieszanki
Brak mocy przy obciążeniu	Tępy łańcuch	Naostrz lub wymień łańcuch
	Łańcuch poluzowany	Naciągnij łańcuch
Silnik przestaje pracować	Zbiornik paliwa pusty	Napełnij zbiornik paliwa
	Filtr paliwa w zbiorniku ustawiony nieprawidłowo	Ustaw inaczej filtr paliwa w zbiorniku
Niewystarczające nasmarowanie łańcucha	Pusty zbiornik na olej łańcuchowy	Napełnij zbiornik na olej łańcuchowy
	Zabrudzone otwory smarowania łańcucha	Wyczyść otwory smarowania łańcucha. Wyczyść prowadnicę

10. Gwarancja

Na niniejsze urządzenie obowiązuje 24-miesięczna gwarancja. W ramach gwarancji gwarant zapewnia kupującemu nieodpłatne usunięcie usterek w funkcjonowaniu urządzenia wynikających z jego wadliwości konstrukcyjnych i materiałowych. Niektóre części konstrukcyjne ulegające normalnemu zużyciu oraz szkody wywołane naturalnym zużyciem, przeciążeniem lub nieprawidłową obsługą, są wykluczone z zakresu gwarancji. Warunkiem skorzystania ze świadczeń gwarancyjnych jest przestrzeganie podanych w instrukcji obsługi wskazówek dotyczących oczyszczania, konserwacji i napraw urządzenia. Próby samodzielnej naprawy urządzenia względnie jego rozebranie albo otwarcie obudowy silnika przez osoby nieupoważnione, powodują wygaśnięcie gwarancji.

Warunkiem skorzystania ze świadczenia gwarancyjnego jest przekazanie nierozmontowanego urządzenia wraz z dowodem zakupu naszemu centrum serwisowemu lub sprzedawcy. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 30 dni, licząc od dnia dostarczenia urządzenia przez Użytkownika.

W przypadku reklamacji gwarancyjnej lub zlecenia naprawy należy dostarczyć oczyszczone urządzenie wraz z informacją o usterce pod adres naszego punktu serwisowego. W celu ustalenia wskazówek dotyczących nadania przesyłki należy skontaktować się z gwarantem.

Utylizację Twojego urządzenia przeprowadzimy bezpłatnie.

Naprawy nie objęte gwarancją można zlecać odpłatnie naszemu centrum serwisowemu.

11. Usuwanie odpadów i recycling

Każde gospodarstwo jest użytkownikiem maszyn i urządzeń, a co za tym idzie – potencjalnym wytwórcą niebezpiecznego dla ludzi i środowiska odpadu, z tytułu obecności w tymże niebezpiecznych substancji, mieszanin oraz części składowych. Z drugiej strony zużyty sprzęt to cenny materiał, z którego można odzyskać surowce.

Użytkownik pilarki zgodnie z przepisami o ochronie środowiska zobowiązany jest do prowadzenia prawidłowej gospodarki odpadami zgodnie z przepisami krajowymi. Nie wyrzucaj urządzenia razem z odpadami domowymi. Przekaż je, jego akcesoria i opakowanie do zgodnej z przepisami o ochronie środowiska naturalnego utylizacji. Starannie opróżnij zbiornik oleju oraz paliwa, oddaj pilarkę w punkcie recyklingu – użyte w produkcji elementy z tworzyw sztucznych i metalu można posegregować i poddać selektywnej utylizacji. Nie wylewaj zużytego oleju i resztek paliwa do zlewu, ani do kanalizacji – oddaj go osobno w punkcie recyklingu. Informacje o dostępnym systemie zbierania zużytego sprzętu można znaleźć u sprzedawcy oraz w urzędzie miasta/gminy.

Pamiętaj, że odpowiednie postępowanie ze zużytym sprzętem zapobiega negatywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego!

W przypadku pytań zwrócić się o poradę do Centrum Serwisowego producenta.

Pamiętaj, że producent bezpłatnie przeprowadza utylizację przesłanych do niego zużytych i uszkodzonych swoich urządzeń.

12. Ryzyko resztkowe

Mimo tego iż producent ponosi odpowiedzialność za konstrukcję pilarki eliminującą niebezpieczeństwo, pewne elementy ryzyka są podczas pracy nie do uniknięcia:

• odrzucenie ciętego przedmiotu;
• uszkodzenie słuchu w przypadku długotrwałej pracy bez ochraniaczy;
• uszkodzenie wzroku i twarzy przez odpryskujące elementy obrabianego materiału;
• pochwycenie i wpłatanie odzieży w ruchome części;
• zerwanie łańcucha tnącego;
• dotknięcie nieosłoniętą dłonia obracającej się prowadnicy lub łańcucha tnącego (rana cięta);
• oparzenia i skaleczenia przy wymianie łańcucha tnącego (w celu uniknięcia zagrożenia należy stosować rękawice ochronne);
• wdychanie spalin z silnika oraz małych ścinków ciętego materiału;
• kontakt skóry z benzyną.

Ocena ryzyka resztkowego

Przestrzegając wskazówek znajdujących się w instrukcji obsługi zagrożenie resztkowe przy używaniu pilarki może zostać ograniczone. Istnieje ryzyko w przypadku nie stosowania się do powyższych zaleceń.

1. Rysunek złożeniowy nr 1
