INSTRUKCJA OBSŁUGI QL50 Yolco

Instrukcja obsługi dostępna również na: User manual also available at: Bedienungsanleitung erhältlich auch bei:

1. Objąśnienie symboli

Urządzenie napełnione jest palnym gazem R1234yf.

Ważne informacje dotyczące obsługi i konserwacji. Nieprzestrzeganie może spowodować zagrożenie utraty życia, zdrowia lub zniszczenia mienia.

Przed użyciem urządzenia należy najpierw dokładnie zapoznać się z instrukcją obsługi.

Wskazówki oraz informacje uzupełniające.

Przed uruchomieniem urządzenia należy uważnie przeczytać niniejszą instrukcję. Instrukcję należy zachować. Producent nie odpowiada za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem lub niewłaściwej obsługi.

Ostrzeżenia i ważne informacje o bezpieczeństwie zawarte w niniejszej instrukcji nie obejmują wszystkich możliwych warunków ani sytuacji, które mogą mieć miejsce. Odpowiedzialność za ostrożne i rozważne postępowanie z urządzeniem podczas konserwacji i obsługi spoczywa na użytkowniku.

Zgłoszenia gwarancyjne prosimy rejestrować pod adresem: www.systemrma.pl/aplikacja/obsluga/arkas

Kontaktując się z autoryzowanym centrum serwisowym, należy przygotować poniższe dane: informacje o modelu, numer seryjny. Informacje te można znaleźć na tabliczce znamionowej. Akcesoria, materiały eksploatacyjne oraz oryginalne części zamienne dostępne pod adresem: www.yolco.pl. Zalecamy stosowanie oryginalnych części zamiennych.

Treść instrukcji obsługi może ulec zmianie bez powiadomienia. Najnowsza wersja zawsze dostępna pod adresem: www.yolco.pl

2. Informacje dotyczące bezpieczeństwa

• Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej 8 lat i przez osoby o obniżonych możliwościach fizycznych, umysłowych i osoby o braku doświadczenia i znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie do użytkowania sprzętu w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe. Dzieci nie powinny bawić się sprzętem. Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji sprzętu.
• Dzieci od 3 do 8 lat mogą umieszczać produkty i wyjmować je z urządzenia chłodniczego.
• Zabrania się używania urządzenia i/lub jego przewodu zasilającego, gdy noszą ślady uszkodzeń. Jeżeli urządzenie lub jego przewód wymaga naprawy, należy skontaktować się z producentem, autoryzowanym serwisem lub inną wykwalifikowana osobą.
• Napraw mogą dokonywać tylko odpowiednio wykwalifikowane osoby. Samodzielne naprawy mogą spowodować poważne zagrożenia dla zdrowia lub życia.
• Urządzenie należy podłączyć do źródła zasilania, zgodnego z danymi zawartymi w specyfikacji technicznej, wyłącznie za pomocą dołączonych przewodów zasilających. Zasilanie 100-240V wymaga podłączenia przewodu poprzez adapter AC/DC. Korzystanie ze źródła zasilania o nieprawidłowym napięciu może doprowadzić do uszkodzenia urządzenia lub wywołania pożaru.
• Nie należy umieszczać przenośnych listew zasilających ani przenośnych zasilaczy z tyłu urządzenia.

2. Informacje dotyczące bezpieczeństwa c.d.

- Podczas ustawiania urządzenia należy upewnić się, że przewód zasilający nie jest uwięziony ani uszkodzony.

- Urządzenie należy odłączyć od zasilania po każdorazowym zakończeniu jego eksploatacji oraz przed czyszczeniem/konserwacją. Nie należy wyciągać wtyczki z gniazdka poprzez ciągnięcie za przewód zasilający. Może to spowodować jego uszkodzenie.

- Urządzenie należy chronić przed zachlapaniem wodą oraz przed niekorzystnymi warunkami atmosferycznymi takimi jak deszcz. Nie należy zanurzać urządzenia w wodzie ani innym płynie. Urządzenie nie jest wodoodporne. W razie przypadkowego zalania urządzenia należy suchymi dłońmi odłączyć wtyczkę od źródła zasilania. Nie należy dotykać zalanego urządzenia aż do całkowitego wyschnięcia. Nie należy obsługiwać urządzenia mokrymi rękami.

- Nie należy użytkować lub przechowywać urządzenia w pobliżu otwartego ognia lub innych źródeł ciepła. Nie należy narażać urządzenia na bezpośrednie działanie promieni słonecznych.

- Urządzenia nie należy używać w środowisku o charakterze łatwopalnym, korozyjnym lub wybuchowym.

- Nie należy przechowywać w tym urządzeniu substancji żrácych, zawierających rozpuszczalniki lub wybuchowych, takich jak puszki aerozolowe z palnym propelentem.

- Nie należy używać żadnych urządzeń elektrycznych wewnątrz urządzenia chłodniczego, za wyjątkiem urządzeń zalecanych przez producenta.

- Nie należy używać żadnych urządzeń lub środków przyspieszających odmrażanie urządzenia, za wyjątkiem tych zalecanych przez producenta.

- Zabrania się napełniania komory wodą, lodem lub innymi płynami. Może to spowodować uszkodzenie urządzenia.

- Podczas pracy, przechowywania i przenoszenia urządzenie powinno być ustawione pionowo na płaskiej i równiej powierzchni.

- Podczas pracy urządzenie powinno znajdować się w dobrze wentylowanym pomieszczeniu. Należy zapewnić odpowiednią odległość między urządzeniem a pozostałymi sprzętami (≥ 150mm z tyłu, ≥ 50mm od góry oraz po bokach urządzenia). Należy zapewnić swobodny przepływ powietrza za urządzeniem.

- Układ chłodzenia urządzenia zawiera palny czynnik chłodniczy R1234yf. Izolacja urządzenia zawiera cyklopentan. Ostrzeżenie:

Ostrzeżenie: Ryzyko pożaru / materiały palne

Napraw i konserwacji w obrębie układu chłodzenia mogą dokonywać jedynie osoby posiadające uprawnienia do pracy z palnymi czynnikami chłodniczymi.

- Zabrania się ingerencji użytkownika w układ chłodniczy oraz jego przewody, mającej na celu jego modyfikacje lub uszkodzenie. W przypadku przypadkowego uszkodzenia układu lub stwierdzenia wycieku czynnika należy niezwłocznie odsunąć wszelkie źródła zapłonu od urządzenia. Pomieszczenie należy natychmiast przewietrzyć. Nie należy wyłączać urządzenia poprzez bezpośrednie wyciągnięcie wtyczki przewodu zasilającego.

- Nienadające się do dalszej eksploatacji urządzenie wymaga poddania specjalnej procedurze utylizacji, zgodnej z krajowymi i lokalnymi przepisami.

- Zanim pozbędziesz się starego urządzenia, zdejmij drzwi, ale pozostaw wewnętrzne kosze i ściankę działową (w wybranych modelach), aby dzieci nie mogły wejść do środka.

2. Informacje dotyczące bezpieczeństwa c.d.

- Opakowanie należy przechowywać z dala od dzieci. Istnieje ryzyko uduszenia.

- Nie należy opierać się ani wieszać na otwartych drzwiach urządzenia. Może to spowodować uszkodzenie urządzenia i/lub doprowadzić do obrażeń ciała.

- Urządzenia nie należy przesuwać po powierzchniach podatnych na uszkodzenia i zarysowania.

- Urządzenie to jest przeznaczone do użytku domowego i podobnych zastosowań, w obszarach takich jak:

- W kuchniach dla personelu w sklepach, biurach i innych miejscach pracy;

- W gospodarstwach rolnych oraz do użytku przez gości w hotelach, motelach i innych rodzajach zakwaterowania;

- W pensjonatach i na kwaterach prywatnych;

- W kateringu i podobnych zastosowaniach niedetalicznych.

- To urządzenie chłodnicze nie jest przeznaczone do użytku jako urządzenie do zabudowy.

- To urządzenie chłodnicze nie jest odpowiednie na potrzeby zamrażania środków spożywczych.

- Urządzenie chłodnicze jest przeznaczone do użytku w temperaturze otoczenia mieszczącej się w zakresie od 10°C do 32 °C.

- Okres gwarancji producenta wynosi 24 miesiące licząc od daty zakupu.

- Minimalny okres, w którym dostępne są części zamienne niezbędne do naprawy urządzenia wynosi 7 lub 10 lat w zależności od rodzaju i przeznaczenia części zamiennej i jest zgodny z Rozporządzeniem Komisji (UE) 2019/2019. Wykaz części zamiennych i procedura ich zamawiania są dostępne na stronach internetowych producenta, importera lub upoważnionego przedstawiciela. Więcej informacji o produkcie znajduje się w unijnej Bazie Danych Produktów EPREL na stronie https://eprel.ec.europa.eu. Informacje można uzyskać skanując kod QR z etykiety energetycznej lub wpisując model wyrobu z etykiety energetycznej w wyszukiwarce EPREL https://eprel.ec.europa.eu.

3. Opis działania oraz podstawowe funkcje

• Lodówka służy do schładzania artykułów spożywczych.
• Dzięki wysokiej klasy izolacji oraz wydajnemu kompresorowi proces chłodzenia przebiega wyjątkowo szybko.
• Urządzenie posiada wydzieloną przestrzeń o obniżonej temperaturze.
• Lodówka może być zasilana prądem stałym (12/24V) lub zmiennym (100-240V).
• Urządzenie posiada zabezpieczenie akumulatora pojazdu przed rozładowaniem oraz zabezpieczenie przeciwprzepięciowe, chroniące je przez nagłymi skokami napięcia w sieci elektrycznej.
• Panel sterowania z czytelnym ekranem ciekłokrystalicznym umożliwia intuicyjne sterowanie urządzeniem.
• Dodatkowe półki ułatwiają zarządzanie zawartością urządzenia.

4. Zawartość opakowania

• Lodówka kompresorowa
- Przewód zasilający 12/24V (długość – 2m)
- Adapter AC/DC z przewodem zasilającym 100-240V
- Instrukcja obsługi

5. Wskazówki dotyczące użytkowania

- Przed pierwszym uruchomieniem należy wyjąć urządzenie z opakowania, wyczyścić wnętrze urządzenia wilgotną ściereczką i odczekać 6 godzin.

• W czasie pracy urządzenie powinno znajdować się w pozycji stojącej. Maksymalny kąt nachylenia urządzenia względem podłoża nie powinien być większy niż 5°.

- Jeżeli urządzenie jest używane przy wyłączonym zapłonie w pojeździe silnikowym (przy korzystaniu ze źródła zasilania 12/24V), wyłączy się samodzielnie, gdy napięcie spadnie poniżej ustawionej wartości zabezpieczenia ochrony akumulatora. Urządzenie włączy się ponownie, gdy poprzez naładowanie akumulatora uzyskane zostanie wymagane napięcie. Urządzenie należy wyłączyć lub odłączyć od źródła zasilania w przypadku ładowania akumulatora pojazdu.

Napięcie wyłączeniowe przy zasilaniu 12V	9.6V
Napięcie ponownego włączenia przy zasilaniu 12V	10.9V
Napięcie wyłączeniowe przy zasilaniu 24V	21.3V
Napięcie ponownego włączenia przy zasilaniu 24V	22.7V

Aby uniknąć zanieczyszczenia żywności należy przestrzegać następujących zasad:
- Nie należy otwierać drzwi urządzenia częściej niż jest to konieczne. Może to znacznie podnieść temperatury panującą wewnątrz urządzenia.
- Artykuły spożywcze powinny być przechowywane w oryginalnych opakowaniach lub odpowiednich pojemnikach. Przechowuj surowe mięso i ryby w odpowiednich pojemnikach w lodówce, aby nie stykało się z inną żywnością ani nie kapała na nią.
- Należy regularnie czyścić powierzchnie, które mogą wejść w kontakt z żywnością oraz system odprowadzania wody (w wybranych modelach).
- Zbyt niska lub zbyt wysoka temperatura może negatywnie wpłynąć na przechowywaną żywność. Temperaturę panującą wewnątrz lodówki należy dostosować do temperatury zalecanej przez producenta żywności.
- Jeśli urządzenie pozostaje puste przez dłuższy czas:
- Wyłączyć urządzenie.
– Odszronić urządzenie.
– Wyczyścić i osuszyć urządzenie.
– Pozostawić drzwi uchylone, aby zapobiec powstawaniu pleśni w urządzeniu.
- Przykładowe rozmieszczenie produktów spożywczych:

Jeżeli temperatura ustawiona ≤ +4°C MAX 11kg MAX 3kg MAX 9kg

• Produktów raz rozmrożonych nie należy ponownie zamrażać.
• Nie należy przechowywać szklanych pojemników, butelek, puszek i napojów gazowanych w temperaturze poniżej 0°C.
• Nie należy przekraczać maksymalnego obciążenia półek:
• półka drzwiowa mała – 3kg
• półka drzwiowa duża – 9kg
• półka ażurowa - 11kg

6. Obsługa

Otwieranie/zamykanie urządzenia

• Aby otworzyć urządzenie należy przesunąć klamkę drzwi ku dołowi do momentu zwolnienia zatrzasku.
• Aby zamknąć drzwi należy docisnąć je do korpusu urządzenia do momentu aktywacji zatrzasku.

OPEN

6. Obsługa c.d.

Obsługa urządzenia z poziomu panelu sterowania

Przycisk On/Off Przyciśnij i przytrzymaj przez 3 sekundy aby włączyć/wyłączyć urządzenie. Wyświetlacz LED

Przycisk podwyższenia temperatury Przyciśnij jednokrotnie aby podwyższyć temperaturę wewnątrz urządzenia.
Przycisk obniżenia temperatury Przyciśnij jednokrotnie aby obniżyć temperaturę wewnątrz urządzenia.

Wymiary urządzenia

162mm 510mm 348mm 378mm 267mm 168mm 150mm 207mm 280mm 120mm 296mm 435mm 38 57mm 42mm 503mm 250mm 244mm 57mm 67mm 81mm

28 OPEN Yolco™ 135mm 277mm 446mm 316mm 563mm 510mm 25 28 390mm 446mm 28

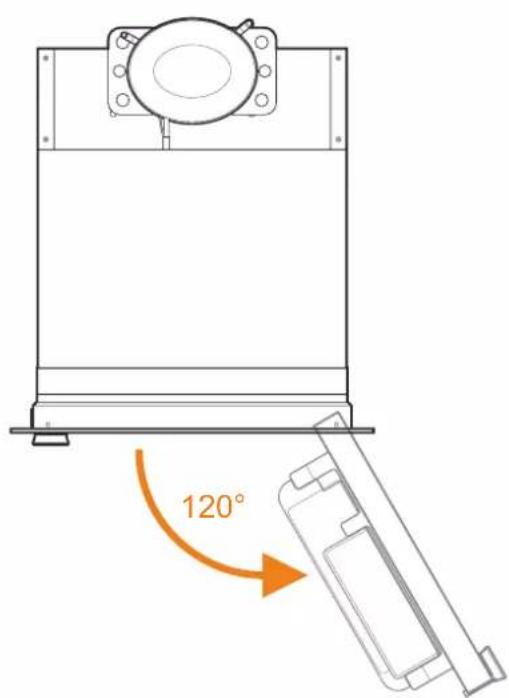

120°

7. Czyszczenie i konserwacja

- Przed każdym czyszczeniem należy wyłączyć urządzenie oraz odłączyć je od zasilania zewnętrznego.

- Urządzenia nie wolno czyścić pod bieżącą woda.

- Do czyszczenia nie należy używać agresywnych środków czyszczących.

- Urządzenie należy czyścić z zewnątrz i od wewnątrz wilgotną ściereczką, z pominięciem panelu sterowania i sekcji zasilania.

- Ręczne odszranianie

W takcie długotrwałej pracy urządzenia, w jego wnętrzu może pojawić sie warstwa szronu. Może to powodować zmniejszenie jego wydajności. Aby odszronić urządzenie należy odłączyć je od zasilania, opróżnić komorę chłodzącą i pozostawić drzwi otwarte. Po skropleniu się warstwy szronu należy wytrzeć pozostałość wody miękką szmatką.

• Wymiana bezpiecznika płytkowego

UWAGA! Przed przystąpieniem do wymiany bezpiecznika w urządzeniu należy je wyłączyć i odłączyć od zasilania.

1. Zdejmij osłonę bezpiecznika.
2. Wyjmij bezpiecznik i zastąp go nowym o identycznych parametrach technicznych.
3. Ponownie zainstaluj osłonę bezpiecznika.

Parametry bezpiecznika

Prąd znamionowy	10 A
Spadek napięcia	109mV
Rezystancja bezpiecznika	7.7 mΩ
I2t	115 A ^2 s

zastąp go nowym o identycznych parametrach technicznych. lesłone bezpiecznika. cznika 10 A 109mV ecznika 7.7 mΩ 115 A²s

8. Usuwanie najczęstszych usterek

• Artykuły spożywcze uległy zamrożeniu:
  Należy zmienić temperaturę chłodzenia na wyższą, ustawiona temperatura jest zbyt niska.
• W okolicy drzwi lodówki pojawiają się krople cieczy:
  Krople cieczy pojawiają się wskutek różnicy temperatur między urządzeniem a jego otoczeniem i są zjawiskiem normalnym.
• Z urządzenia wydobywa się dźwięk przepływającej cieczy:
  Dźwięk taki jest zjawiskiem normalnym.
• Przy uruchomieniu urządzenia z kompresora wydobywają się głośnie dźwięki:
  Głośna praca kompresora przy uruchomieniu jest zjawiskiem normalnym.
• Urządzenie nie działa:
• Należy sprawdzić czy urządzenie jest poprawnie podłączone do źródła zasilania.
• Należy sprawdzić czy urządzenie zostało włączone przyciskiem On/Off!
• Należy sprawdzić czy zasilacz jest sprawny.
• Należy sprawdzić czy bezpiecznik nie uległ przepaleniu.
• Kody błędów na wyświetlaczu:
• Błąd E1 - Napięcie zasilania zbyt niskie – Należy sprawdzić poziom naładowania akumulatora oraz prawidłowe podłączenie urządzenia do zasilania zgodnego z danymi technicznymi urządzenia.
  -Bład E2 – Przeciążenie wentylatora – Należy odłączyć urządzenie od zasilania i odczekać minimum 30 minut przed jego ponownym uruchomieniem.
• Błąd E3 – Błąd rozruchu kompresora – Należy odłączyć urządzenie od zasilania i odczekać minimum 30 minut przed jego ponownym uruchomieniem.
• Błąd E4 - Przeciążenie kompresora – Należy odłączyć urządzenie od zasilania i odczekać minimum 30 minut przed jego ponownym uruchomieniem. Upewnij się, że urządzenie nie znajduje się w nasłonecznionym miejscu a temperatura otoczenia nie przekracza +32°C.
• Błąd E5 – Przegrzanie kontrolera kompresora - Należy odłączyć urządzenie od zasilania i odczekać minimum 30 minut przed jego ponownym uruchomieniem. Upewnij się, że urządzenie nie znajduje się w nasłonecznionym miejscu a temperatura otoczenia nie przekracza +32°C.
• Błąd E6 – Uszkodzenie czujnika temperatury – Należy zgłosić usterkę do serwisu producenta.

9. Dane techniczne

Model produktu	QL50 BLACK
Pojemność całkowita	47L (10.3 gal)
Specyfikacja zasilania	DC 12V/3.8A, 24V/1.9AAC 100-240V, 50-60Hz, max 2.5A
Ilość komór	1
Zakres ustawień temperatur	od 0°C do +10°C (od +32°F do +50°F)
Pobór energii	45W
Klasa klimatyczna	SN
Temperatura otoczenia	od +10°C do +32°C (od +50°F do +89.6°F)
Poziom mocy akustycznej	55dB
Czynnik chłodniczy	R1234yf (42g)
GWP	4
Wymiary bez ramki montażowej (szer. x wys. x gł.)	390 x 510 x 510 mm (15.3 x 20.1 x 20.1 in)
Wymiary z ramką montażową (szer. x wys. x gł.)	446 x 563 x 510 mm (17.6 x 22.2 x 20.1 in)
Waga netto	16 kg (35.3 lb)
Waga brutto	19 kg (41.9 lb)

90/RRT/23

Producent:

ARKAS Sp. z o.o.

ul. Kuziennicza 4,

59-400 Jawor, Polska

www.arkas.pl

www.yolco.pl

Follow us on

Przekreślony symbol kosza na odpady oznacza, że nie należy wyrzucać tego produktu wraz z innymi odpadami pochodzącymi z gospodarstwa domowego. Zużyty sprzęt elektryczny i elektroniczny należy przekazać do przetwarzania i recyklingu zgodnie z obowiązującymi w danym kraju przepisami ochrony środowiska dotyczącymi gospodarowania odpadami. Selektywna zbiorka odpadów przyczynia się do ograniczenia ich potencjalnego negatywnego wpływu na zdrowie ludzi i środowisko, wynikających z obecności w sprzęcie niebezpiecznych: substancji, mieszanin oraz części składowych.

SPECYFIKACJA ZASILACZA SIECIOWEGO

Producent:	Foshan Great Power Co.,Ltd
Numer rejestru handlowego:	91440606663372921C
Adres:	3/F Block, 16th, Street#3, FengxinRoad, Fengxing Industrial Zone, ShundeDistrict, Foshan City, Guangdong Province, Chiny
Numer artykułu:	GRT90-145600
Napięcie wejściowe	100-240V
Wejściowa częstotliwość prądu przemiennego:	50/60Hz
Napięcie wyjściowe:	14,5V
Prąd wyjściowy:	6,0A
Moc wyjściowa:	87W
Średnia sprawność podczas pracy:	90%
Sprawność przy niskim obciążeniu (10%):	89%
Zużycie energii w stanie bez obciążenia:	0.19W
