INSTRUKCJA OBSŁUGI IPS-500 Volt
poczta@voltpolska.pl
WPROWADZENIE
Seria elektronicznych przetwornic napięcia IPS służy do zasilania urządzeń elektrycznych wymagających napięcia przemiennego 230V z akumulatorów i instalacji samochodowych o napięciu stałym 12V lub 24V. Przetwornice doskonale sprawdzają się w miejscach gdzie nie ma możliwości bezpośredniego podłączenia do sieci energetycznej.

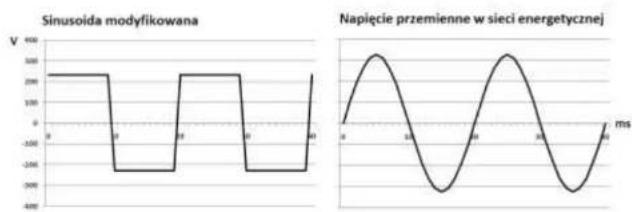

Przetwornice serii IPS wytwarzają na wyjściu tzw. sinusoidę modykowaną. Jest to napięcie przemienne o przebiegu prostokątnym, którego wartość skuteczna jest identyczna, jak wartość skuteczna przebiegu sinusoidalnego występującego w sieci energetycznej. Dzięki zastosowaniu takiej metody generowania napięcia, możliwe jest znaczne ograniczenie ceny i zwiększenie bezawaryjności całego urządzenia.

line
| Time (ms) | Sinusoida modyfikowana (V) | Napięcie przemienne w sieci energetycznej (fms) | |-----------|-----------------------------|-----------------------------------------------| | 0 | 250 | 0 | | 1 | 250 | 250 | | 2 | -300 | 300 | | 3 | -300 | 250 | | 4 | 250 | 0 | | 5 | 250 | -250 | | 6 | -300 | -300 | | 7 | -300 | -250 | | 8 | 250 | -100 | | 9 | 250 | 100 | | 10 | -300 | 250 | | 11 | -300 | 300 | | 12 | 250 | 250 | | 13 | 250 | 100 | | 14 | -300 | 0 | | 15 | -300 | -100 | | 16 | -300 | -250 | | 17 | 250 | -300 | | 18 | 250 | -250 | | 19 | -300 | -100 | | 20 | -300 | 100 | | 21 | 250 | 250 | | 22 | 250 | 300 | | 23 | -300 | 250 | | 24 | -300 | 100 | | 25 | -300 | 0 | | 26 | 250 | -100 | | 27 | 250 | -250 | | 28 | -300 | -300 | | 29 | -300 | -250 | | 30 | -300 | -100 | | 31 | 250 | 100 | | 32 | 250 | 250 | | 33 | -300 | 300 | | 34 | -300 | 250 | | 35 | -300 | 100 | | 36 | 250 | 0 | | 37 | 250 | -100 | | 38 | -300 | -250 | | 39 | -300 | -300 | | 40 | -300 | -250 | | 41 | 250 | -100 | | 42 | 250 | 100 | | 43 | -300 | 250 | | 44 | -300 | 300 | | 45 | -300 | 250 | | 46 | 250 | 100 | | 47 | 250 | 0 | | 48 | -300 | -100 | | 49 | -300 | -250 | | 50 | -300 | -300 | | 51 | 250 | -250 | | 52 | 250 | -100 | | 53 | -300 | 100 | | 54 | -300 | 250 | | 55 | -300 | 300 | | 56 | 250 | 250 | | 57 | 250 | 100 | | 58 | -300 | -100 | | 59 | -300 | -250 | | 60 | -300 | -300 | | 61 | 250 | -250 | | 62 | 250 | -100 | | 63 | -300 | 100 | | 64 | -300 | 250 | | 65 | -300 | 300 | | 66 | 250 | 250 | | 67 | 250 | 100 | | 68 | -300 | -100 | | 69 | -300 | -250 | | 70 | -300 | -300 | | 71 | 250 | -250 | | 72 | -30 | -15 | | 73 | -3 | -1 | | 74 | -1 | -1 | | 75 | -1 | -1 | | 76 | -1 | -1 | | 77 | -1 | -1 | | 78 | -1 | -1 | | 79 | -1 | -1 | | 80 | -1 | -1 | | 81 | -1 | -1 | | 82 | -1 | -1 | | 83 | -1 | -1 | | 84 | -1 | -1 | | 85 | -1 | -1 | | 86 | -1 | -1 | | 87 | -1 | -1 | | 88 | -1 | -1 | | 89 | -1 | -1 | | 90 | -1 | -1 | | 91 | -1 | -1 | | 92 | -1 | -1 | | 93 | -1 | -1 | | 94 | -1 | -1 | | 95 | -1 | -1 | | 96 | -1 | -1 | | 97 | -1 | -1 | | 98 | -1 | -1 | | 99 | -1 | -1 | | Note: The data is in V and ms units for each time point. The values are approximate as they are calculated based on the given code.ZAKRES ZASTOSOWANIA
Przetwornice serii IPS nadają się do wyłącznie do zasilania urządzeń elektronicznych i elektrycznych o rezystancyjnym charakterze obciążenia, takich jak żarówki, grzałki, zasilacze elektroniczne, sprzęt audio-video itp.
Nie wolno podłączać do nich urządzeń wyposażonych w transformatory lub silniki indukcyjne takich jak: elektronarzędzia, sprzęt AGD, świetłówki ze statecznikami elektromagnetycznymi, zasilacze transformatorowe, pompy itp.
Podłączenie tego typu urządzenia może spowodować uszkodzenie zarówno jego jak i samej przetwornicy. Do zasilania urządzeń indukcyjnych i pojemnościowych, konieczne jest zastosowanie droższych przetwornic typu „czysty sinus”, dostępnych również w ofercie VOLT Polska (serla SINUS-500, SINUS-1000, SINUS-1500).
UWAGA:
Jeżeli zachodzi potrzeba dokonania pomiaru napięcia wyjściowego przetwornicy IPS, należy użyć dobrej klasy miernika elektronicznego z funkcją pomiaru rzeczywistej wartości skutecznej (True RMS). Pomiar za pomocą prostego tanlego mulmetru da niepoprawny wynik.
BEZPIECZEŃSTWO UŻYTKOWANIAWANIA
Urządzenie wytwarza na wyjściu wysokie napięcie, które może spowodować porażenie elektryczne lub pożar. Podczas użytkowania należy stosować wszystkie zasady bezpieczeństwa, jakie dotyczą urządzeń elektrycznych na napięcie 230V.
- Zabrania się otwierania obudowy urządzenia. Wysokie napięcie, może utrzymywać się na wewnętrznych elementach nawet po wyłączeniu zasilania. Wszelkie naprawy mogą być dokonywane tylko przez autoryzowany serwis.
- Nie wolno użytkować przetwornicy napięcia w miejscach o wysokiej wilgotności, blisko źródeł ognia, substancji łatwopalnych i światła słonecznego. W przypadku zamoczenia, należy niezwłocznie odłączyć zasilanie.
- Nie wolno podłącać do wyjścia przetwornicy obciążenia większego, niż dopuszczalne dla pracy ciągłej. Przeciążenie może spowodować uszkodzenie urządzenia.
- W przypadku pożaru należy używać gaśnicy przeznaczonej do gaszenia urządzeń elektrycznych pod napięciem, zgodnie z jej instrukcją obsługi.
INSTALACJA
Przetwornica do poprawnej pracy wymaga swobodnej cyrkulacji powietrza. Nie wolno zakrywać otworów wentylacyjnych w obudowie – może być to przyczyną przegrzewania się urządzenia i jego niepoprawnej pracy lub uszkodzenia.

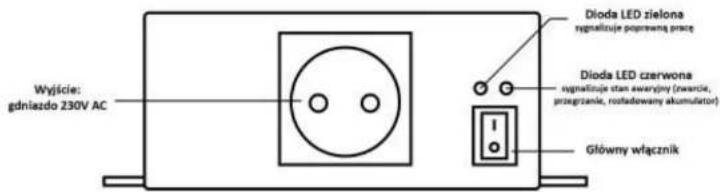

W celu podłączenia urządzenia, należy podłączyć do akumulatora lub gniazda zapalniczki w samochodzie najpierw czarny kabel „minus” a następnie czerwony „plus” i dokładnie dokręcić śruby. Uruchomienie przetwornicy nastąpi po naciśnięciu przycisku głównego włącznika.
Podczas podłączania istotna jest polaryzacja napięcia zasilającego! Odwrotne podłączenie przewodów spowoduje uszkodzenie przetwornicy i utratę gwarancji.
DOBÓR ŹRÓDŁA ZASILANIA
Podczas pracy z pełną mocą, przetwornica może pobierać z akumulatora i alternatora pojazdu bardzo dużo prąd. Należy mieć to na uwadze podczas instalacji urządzenia. Istotny jest dobór jak najkrótszych przewodów zasilających o odpowiednio dużych średnicach. Dotyczy to w szczególności modeli IPS-1000, IPS-1000C, IPS-2000 i IPS-4000. Niepoprawny dobór przewodów będzie powodował ich grzanie się oraz spadek napięcia na wejściu przetwornicy. W skrajnym przypadku, kiedy spadek napięcia na przewodach zasilających będzie dużo, urządzenie wyłączy się, traktując zaistniałą sytuacje jako rozładowanie się akumulatora.
W przypadku kiedy urządzenie będzie do samego akumulatora (poza pojazdem) bardzo istotne jest, by miał on odpowiednio dużą pojemność. Akumulator przeciążony zbyt dużym prądem będzie miał o wiele mniejszą pojemność, niż ta która podana jest przez producenta i ulegnie błyskawicznemu rozładowaniu lub nawet uszkodzeniu. Na przykład mały akumulator samochodowy 35 Ah obciążony mocą 2000W ulegnie pełnemu rozładowaniu już po kilku minutach pracy! Im większy akumulator, tym efektywniej pracuje przy dużych obciążeniach. Zalecane jest również stosowanie akumulatorów ołowiiowych przeznaczonych do pracy ciągłej, zamiast zwykłych akumulatorów rozruchowych.
W tabeli poniżej zestawione są wartości prądu pobieranego ze źródła zasilania, minimalne dopuszczalne średnice przewodów o długości 1m oraz minimalne zalecane pojemności akumulatorów. Wskazane jest stosowanie wartości większych niż te podane w tabeli.
| Wersja 12V | IPS-300 | IPS-500 | IPS-1000IPS-1000C | IPS-2000 |
| Maksymalny pobierany prąd | 30 A | 46 A | 88 A | 185 A |
| Minimalny przekrój przewodów (dt. 1m) | 2,5 mm^2 | 6 mm^2 | 16 mm^2 | 25 mm^2 |
| Przybliżona średnica przewodów | 1,8 mm | 3 mm | 5 mm | 6 mm |
| Minimalna pojemność akumulatora | 30 Ah | 50 Ah | 100 Ah | 220Ah |
| Wersja 24V | IPS-300 | IPS-500 | IPS-1000IPS-1000C | IPS-2000 | IPS-4000 |
| Maksymalny pobierany prąd | 15 A | 23 A | 45 A | 93A | 195 A |
| Minimalny przekrój przewodów (dt. 1m) | 1,5 mm^2 | 2,5 mm^2 | 6 mm^2 | 10 mm^2 | 25 mm^2 |
| Przybliżona średnica przewodów | 1,3 mm | 2 mm | 3 mm | 4 mm | 6 mm |
| Minimalna pojemność akumulatora | 14 Ah | 30 Ah | 50 Ah | 90 Ah | 200 Ah |
PARAMETRY TECHNICZNE
Wszystkie przetwornice serii IPS wyposażone są w szereg zabezpieczeń, gwarantujących bezpieczną i bezawaryjną pracę
• Zabezpieczenie przeciwzwarciowe
- Zabezpieczenie termiczne – wyłącza urządzenie po przekroczeniu temperatury ok. 60°C - 70°C
- Zabezpieczenie podnapięciowe – wyłącza urządzenie w przypadku kiedy napięcie wejściowe jest za niskie (rozładowanie akumulatora)
- Zabezpieczenie nadnapięciowe – wyłącza urządzenie w przypadku gdy napięcie podane na wejściu jest zbyt wysokie
- Zabezpieczenie przeciwprzeciążeniowe – wyłącza urządzenie, jeżeli zostało ono przeciązone przez czas dłuższy niż kilkanasie sekund.
5


| IPS-300 / 12V | IPS-300 / 24V | |
| Moc ciągła | 150W | 150W |
| Moc chwilowa (do 30 min) | 300W | 300W |
| Napięcie wejściowe | 10.5V-15.5V | 21V-31V |
| Napięcie wyjściowe | 225-235V | 225-235V |
| Częstotliwość napięcia wyjściowego | 50 ± 2HZ | 50 ± 2HZ |
| Sprawność przy pełnym obciążeniu | 82% | 82% |
| Próg zadziałania zabezpieczenia podnapłeciowego | 10.7 ± 0.3V | 21.4 ± 0.6V |
| Dopuszczalna temperatura pracy | -10°C - 40°C | -10°C - 40°C |

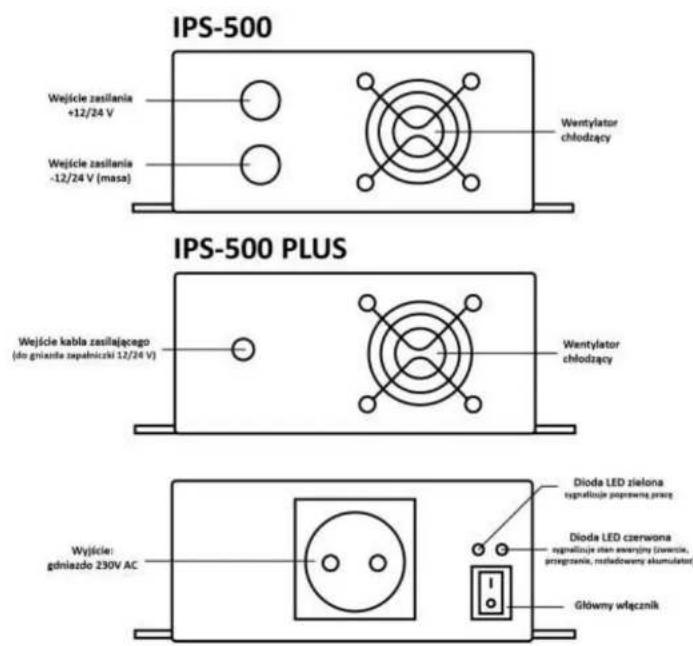

| IPS-500 / 12V | IPS-500 / 24V | IPS-50012V PLUS | IPS-50024V PLUS | |
| Moc ciągła | 350W | 350W | 250W | 250W |
| Moc chwilowa (do 30 min) | 500W | 500W | 500W | 500W |
| Napięcie wejściowe | 10.5V-15.5V | 21V-31V | 10.5V-15.5V | 21V-31V |
| Napięcie wyjściowe | 225-235V | 225-235V | 225-235V | 225-235V |
| Częstotliwość napięcia wyjściowego | 50±2HZ | 50±2HZ | 50±2HZ | 50±2HZ |
| Sprawność przy pełnym obclążenlu | 82% | 82% | 82% | 82% |
| Próg zadziałania zabezpieczenia podnapięciowego | 10.7±0.3V | 21.4±0.6V | 10.7±0.3V | 21.4±0.6V |
| Dopuszczalna temperatura pracy | -10°C - 40°C | -10°C - 40°C | -10°C - 40°C | -10°C - 40°C |

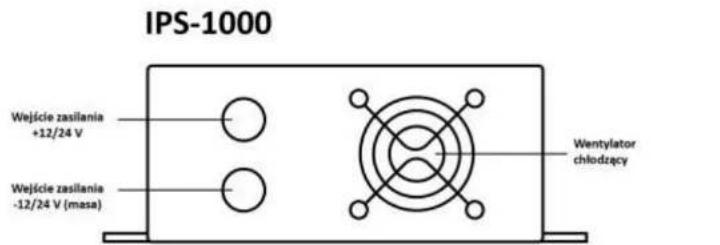

| IPS-1000 / 12V | IPS-1000 / 24V | |
| Moc ciągta | 700W | 700W |
| Moc chwilowa (do 30 min) | 1000W | 1000W |
| Napięcie wejściowe | 10.5V-15.5V | 21V-31V |
| Napięcie wyjściowe | 225-235V | 225-235V |
| Częstotliwość napięcia wyjściowego | 50±2HZ | 50±2HZ |
| Sprawność przy pełnym obciążeniu | 82% | 82% |
| Próg zadziałania zabezpieczenia podnapieciowego | 10.7±0.3V | 21.4±0.6V |
| Dopuszczalna temperatura pracy | -10°C - 40°C | -10°C - 40°C |

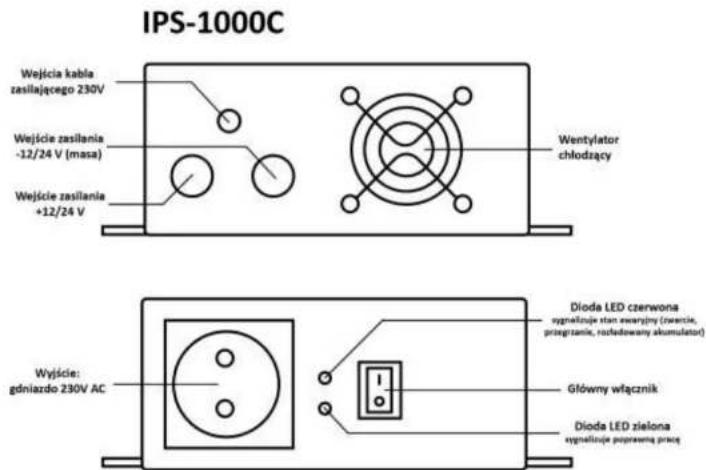

Przetwornica IPS-1000C jest ulepszoną wersją przetwornicy IPS-1000C, wyposażoną w inteligentną ładowarkę akumulatorów oraz układ przełączający. Ładowanie akumulatora następuje automatycznie. Po spadku prądu ładowania poniżej wartości granicznej, urządzenie samoczynnie przechodzi w tryb podtrzymywania napięcia, co zapobiega przeładowaniu akumulatora i zapewnia jego długą żywotność. W trakcie kiedy kabel zasilający 230V jest podłączony przetwornica nie pracuje, akumulator jest ładowany, a urządzenie podłączone do wyjścia zasilane jest z sieci. W momencie wykrycia zaniku napięcia uruchamiana jest przetwornica.
Parametry wbudowanej ładowarki akumulatora (wersje „C”):
| Wersja 12V | Wersja 24V | |
| Napięcie zasilania | 220 – 240 V | 220 – 240 V |
| Maksymalny prąd ładowania | 8 A | 4 A |
| Napięcie ładowania | 14,5 ±0.3 V | 29,0 ±0.6 V |
| Napięcie podtrzymania naładowanego akumulatora | 13,7 ±0.3 V | 27,4 ±0.6 V |
| Maksymalny prąd przejścia do trybu podtrzymania | 1,7 ±0.3 A | 0,9 ±0.3 A |
| Dopuszczalna temperatura pracy | -10°C - 40°C | -10°C - 40°C |

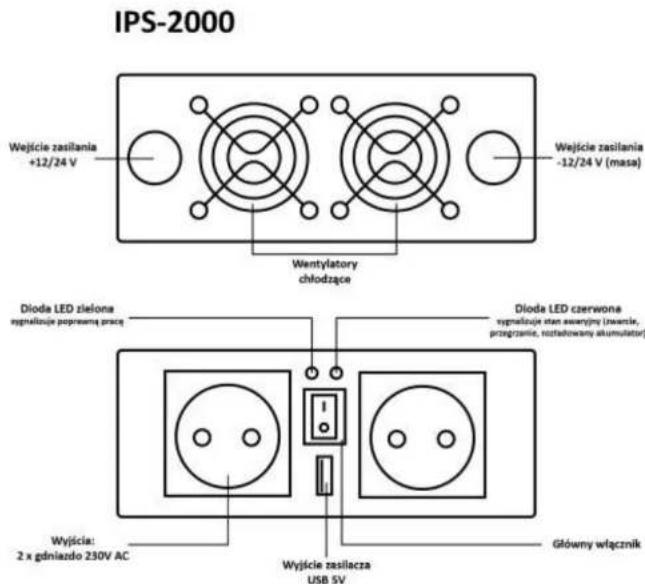

| IPS-2000 / 12V | IPS-2000 / 24V | |
| Moc ciągła | 1500W | 1500W |
| Moc chwilowa (do 30 min) | 2000W | 2000W |
| Napięcie wejściowe | 10.5V-15.5V | 21V-31V |
| Napięcie wyjściowe | 225-235V | 225-235V |
| Częstotliwość napięcia wyjściowego | 50±2HZ | 50±2HZ |
| Sprawność przy pełnym obciążeniu | 82% | 82% |
| Próg zadziałania zabezpieczenia podnapłeciowego | 10.7±0.3V | 21.4±0.6V |
| Dopuszczalna temperatura pracy | -10°C - 40°C | -10°C - 40°C |

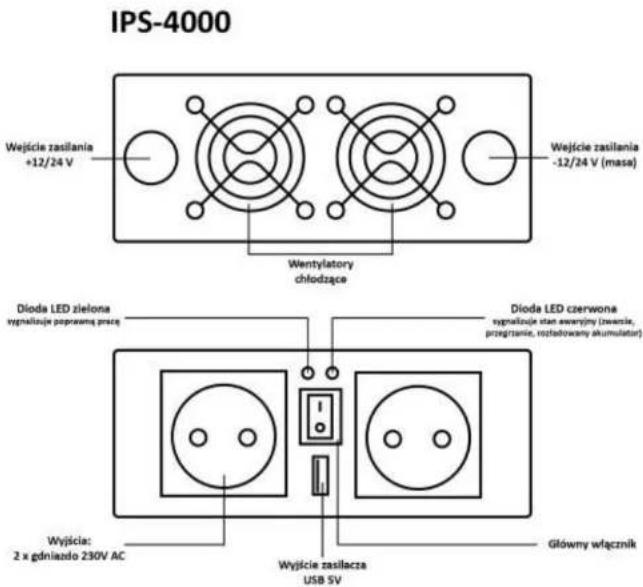

| IPS-4000 / 24V | |
| Moc ciągla | 2000W |
| Moc chwilowa (do 30 min) | 4000W |
| Napięcie wejściowe | 21V-31V |
| Napięcie wyjściowe | 225-235V |
| Częstotliwość napięcia wyjściowego | 50±2HZ |
| Sprawność przy pełnym obciążeniu | 82% |
| Próg zadziałania zabezpieczenia podnapieciowego | 21.4±0.6V |
| Dopuszczalna temperatura pracy | -10°C - 40°C |
KARTA GWARANCYJNA
| MODEL: | |
| DATA SPRZEDAŻY: | |
| SPRZEDAWCA: |
-
Gwarancja obcjujuć urzadzenia zaopatrzonec w Kartę Gwarancyjna. Karta Gwarancyjna jest ważna, jeżeli jest podpisana przez sprzedawoc i posiada czytelnie wypełnione rubryki, bez zmian i skreszeń.
-
Volt Polska Sp. z o.o. zapewnia sprawne działanie urządzenia, na które wydana jest niniejsza Karla Gwarancyjna pod warunkiem korzystania z urządzenia zgodnie z przeznaczeniem i zaleceniami Instrukcji Obsług.
-
Okres gwarancji wynosi 24 miesięcy od daty sprzedaży.
-
Po upływie okresu gwarancji Volt Polska Sp. z o.o. zapcwnia odpłatny scrwis pogwarancyjny,
-
Czas naprawy wynosi 14 dni od daty przyjęcia urządzenia. Dokonywany jest przez serwis Volt Polska Sp. z o.o., ul. Grunwaldzka 76, 81-771 Sopot.
-
W przypadku, gdy naprawa wymaga importu części zamicnnych z zagranicy termin naprawy może ulec. wydłużeniu o 30 dni.
-
Zgłoszenie wady powinno nastąpić niezwłocznie po wykryciu usterki. Używanie uszkodzonego sprzętu powoduje utratę gwarancji.
-
Sprzęt wysyłany jest do serwisu na koszt klienta, natomiast odsyłany na koszt Volt Polska!
-
Swiadczenia z tytułu gwarancji przysługują nabywycy wyłącznie na skutek wady tkwiącej w sprzedanym towarze. Gwarant będzie zwolniony od odpowiedzialności z tytułu gwarancji, jeżeli okaże się, że stwierdzone wady powstały z innych przyczym niż tkwiące w sprzedanym towarze, a w szczególności na skutek:
• Normalnego zuzycia sprzętu
- Samowolnego dokonywania napraw, przeróbek lub wymiany podzespolów
- Uszkodzeń mechanicznych, termicznych, kontaktu z cieczami
• Używania urządzeń niezgodnie z ich przecznaczeniem
• Niewłaściwego użytkowania sprzętu
- Niewłaściwych, niezgodnych z instrukcją działań Nabrywy wykonanych podczas aktualizacji oprogramowania 10. Gwarancja nie obcjujućre reklamacji na uszkodzenia mechaniczne akcesoriów takich jak: kable połączeniowe, uszkodzenia zaczepów, złącz, niewłaściwe podłączenie (zmiana polaryzacji)
-
Gwarancji nie podlegają obudowy i akcesoria podlegające normalnemu zużyciu w czasie eksploatacji jak zarysowanie, zabrudzenia trudne do usunięcia, wytarcie napisów itp.
-
Nabywca traci prawa gwarancyjne w przypadku dokonania zmian konstrukcyjnych lub napraw poza punktem sprzedaży, zerwania lub uszkodzenia założonych plomb.
-
W przypadku stwierdzenia przez sprzedawcę wady niemożliwej do usunięcia, wymiany urządzenia na nowe dokonuje gwarant..
-
W przypaśku zaginięcia Karty Gwarancyjnej nie wydaje się duplikatu a Nabywca nie będzie mógł ządać wykonania obowiązków wynikających z gwarancji.
