INSTRUKCJA OBSŁUGI HRH4T Lider

Numer katalogowy: 19 049 315

Wyprodukowano w ChRL., Instrukcja obsługi: wydanie 2, sierpień 2023 rok

Zgodnie z Rozporządzeniem Ministra Gospodarki z dnia 21 października 2008r. w sprawie zasadniczych wymagań dla maszyn (Dz. U. Nr 199, poz. 1228) i Dyrektywą 2006/42/EC Parlamentu Europejskiego i Rady

Krysiak Sp. z o.o., ul. 9olna 6, 62-081 Baranowo

Osoba odpowiedzialna za przygotowanie dokumentacji technicznej maszyny na terenie UE:

Andrzej Krysiak, Rolna 6, 62-081, Baranowo deklaruje z pełną odpowiedzialnością, że:

Maszyna:	Łuparka elektryczna Lider HRH4T
Model:	LS4T-37
Numery seryjne:	2023015100001-2023015109999
9ok produkcji:	2023
Funkcja:	Rozłupywanie drewna

do której odnosi się niniejsza deklaracja, spełnia wymagania:

2006/42/EC – Dyrektywa Parlamentu Europejskiego i Rady z dnia 17 maja 2006r. w sprawie maszyn

2014/30/EU – Dyrektywa kompatybilności elektromagnetycznej EMC

2011/65/EU i 2015/863EU – Dyrektywa ROHS

Do oceny zgodności zastosowano następujące normy zharmonizowane:

EN 609-1:2017, EN 60204-1:2018, EB 55014-1:2017/A11:2020, EN IEC 55014-1:2021, EN 55014-2:1997/A2:2008, EN IEC 55014-2:2021, EN 61000-3-2:2014, EN 61000-3-2:2019/A1:2021, EN 61000-3-1:2000

EN 62321-1:2013, EN 62321-2:2014, EN 62321-3-1:2014, EN 62321-4:2014+A1:2017, EN 62321-5:2014, EN 62321-6:2015, EN 62321-7-1:2015, EN 62321-7-2:2017, EN 62321-8:2017

Niniejsza deklaracja zgodności WE traci swoją ważność, jeżeli maszyna zostanie zmieniona lub przebudowana bez zgody producenta.

Integralnym elementem maszyny jest instrukcja obsługi.

17/05/2023 Baranowo

Data i miejsce wystawienia

Andrzej Krysiak

Prezes Zarządu

Imię, nazwisko oraz podpis osoby upoważnionej

do sporządzenia deklaracji zgodności

Jednostka: TÜV SÜD Product Service GmbH;

Przeczytaj uważnie niniejszą instrukcję przed rozpoczęciem eksploatacji urządzenia) Zawarte są tu ważne informacje dotyczące zasad właściwego montażu9 sposobu pracy i konserwacji urządzenia9 bezpiecznych dla użytkownika) Przechowuj instrukcję w bezpiecznym miejscu9 aby w razie potrzeby móc do niej wrócić lub przekazać ją kolejnym użytkownikom wraz z urządzeniem)

OSTRZEŻENIE

Zwracaj szczególną uwagę na rozdziały9 które zawierają sygnały ostrzegawcze i uwagi)

OSTRZEŻENIE

Urządzenie to9 używane zgodnie z jego przeznaczeniem9 odpowiada stanowi techniki oraz aktualnym wymogom bezpieczeństwa w momencie jego wprowadzenia)

Urządzenie nie nadaje się do użytku komercyjnego ani przemysłowego)

%ażdy inny sposób użytkowania jest niewłaściwy) Niewłaściwe użycie lub modyfikacje urządzenia lub użycie komponentów9 które nie są przetestowane i zatwierdzone przez producenta9 może spowodować nieprzewidziane uszkodzenia2

%ażde użycie niezgodne z przeznaczeniem i nieuwzględnione w niniejszej instrukcji jest uważane za użycie bez zezwolenia i zwalnia producenta z odpowiedzialności prawnej)

OSTRZEŻENIE

Przedstawione w instrukcji rysunki mają charakter poglądowy i mogą różnić się od

wyglądu rzeczywistego urządzenia)

Nie ma to wpływu na zalecenia dotyczące obsługi9 konserwacji i montażu)

Spis, treści,,

Spis treści....4

1. Zawartość opakowania ....5
2. Przeznaczenie ....5
3. Opis ogólny 6

3.1 Opis działania....6
3.2 Elementy łuparki....7
3.3 Dane techniczne....8

1. Podstawowe zalecenia bezpieczeństwa....8

4.1 Symbole dotyczące urządzenia....8
4.2 Symbole w instrukcji obsługi....11
4.3 Ogólne wskazówki bezpieczeństwa....11
4.4 Dodatkowe wskazówki bezpieczeństwa 14

1. Montaż....18

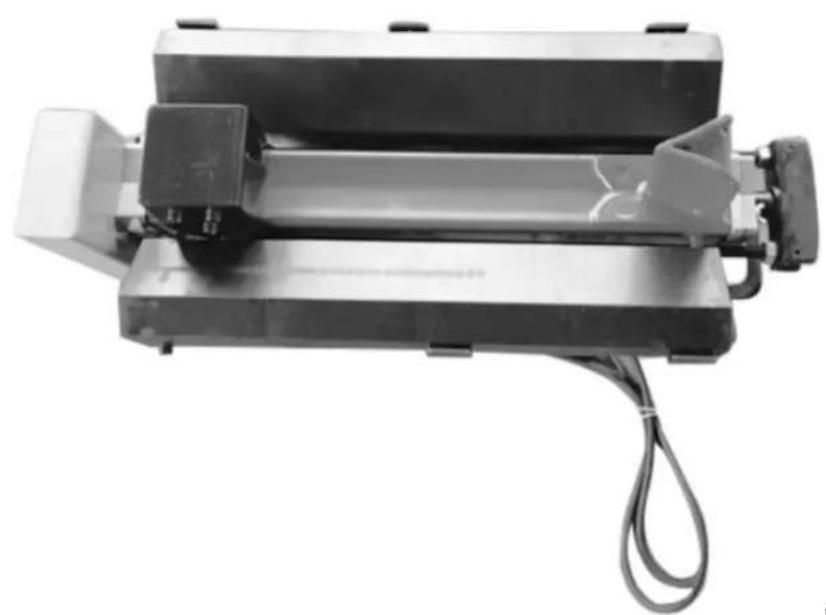

5.1 Montaż płyt podporowych....18

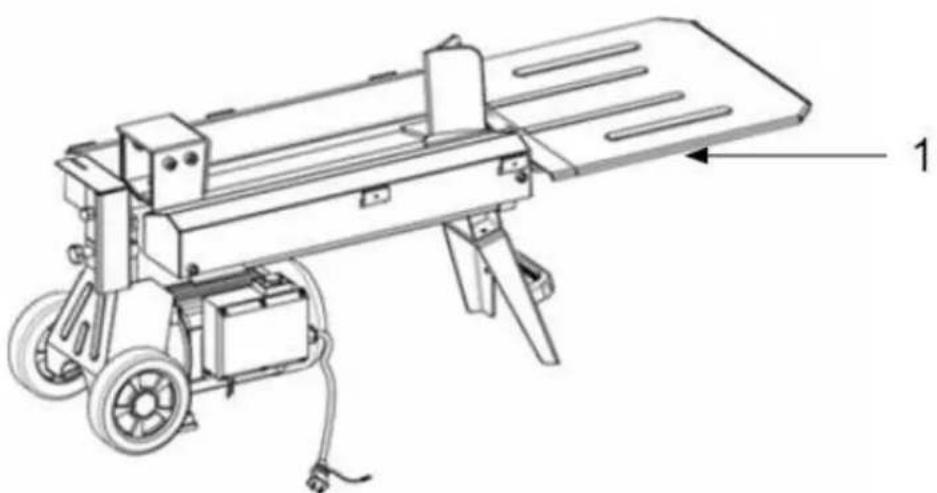

5.2 Montaż stolika roboczego 19

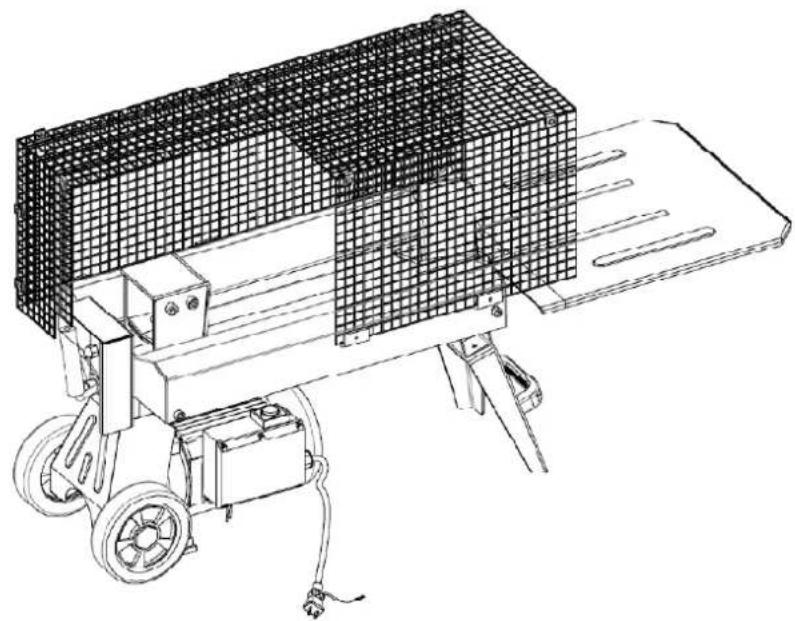

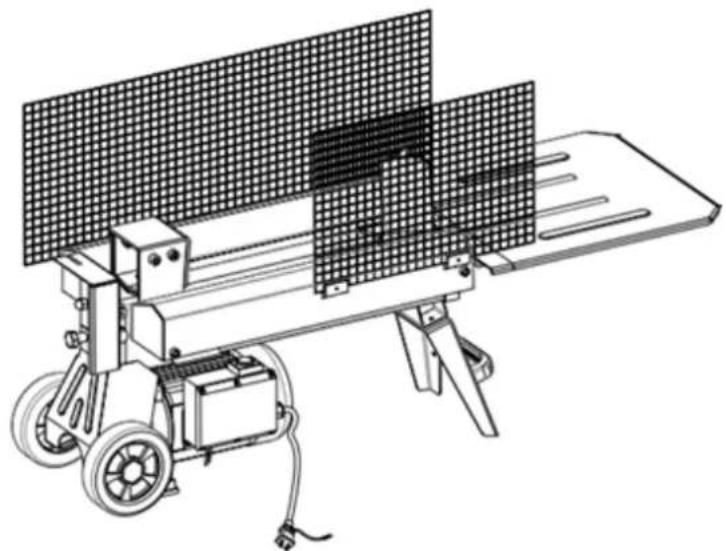

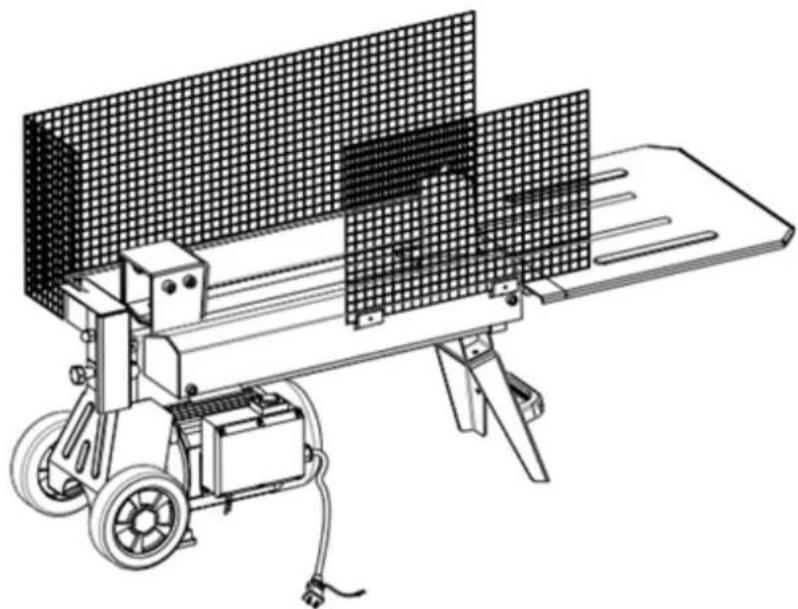

5.3 Montaż ośton ochronnych....19

1. Praca z urządzeniem....22

6.1 Bezpieczeństwo podczas pracy z urządzeniem 22
6.2 Hydraulika....22

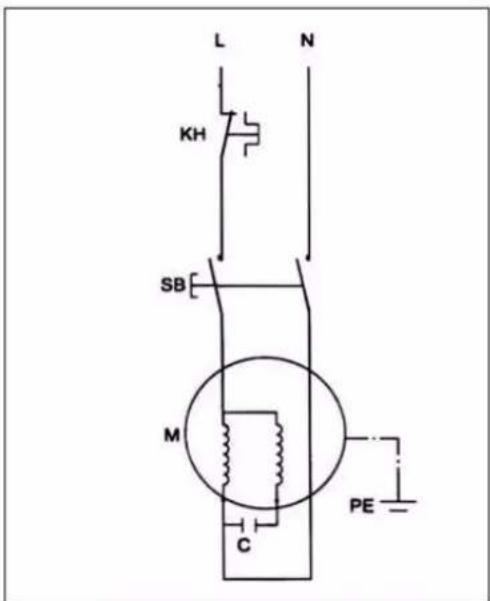

6.3 Schemat obwodu elektrycznego 23

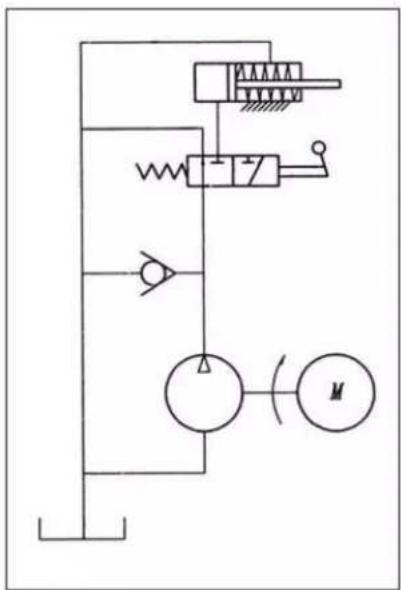

6.4 Schemat hydrauliki 23
6.5 Poprowadzenie przewodu....24
6.6 Sprawdzenie urządzenia (przed każdym uruchomieniem) 24
6.7 Przystąpienie do pracy....25

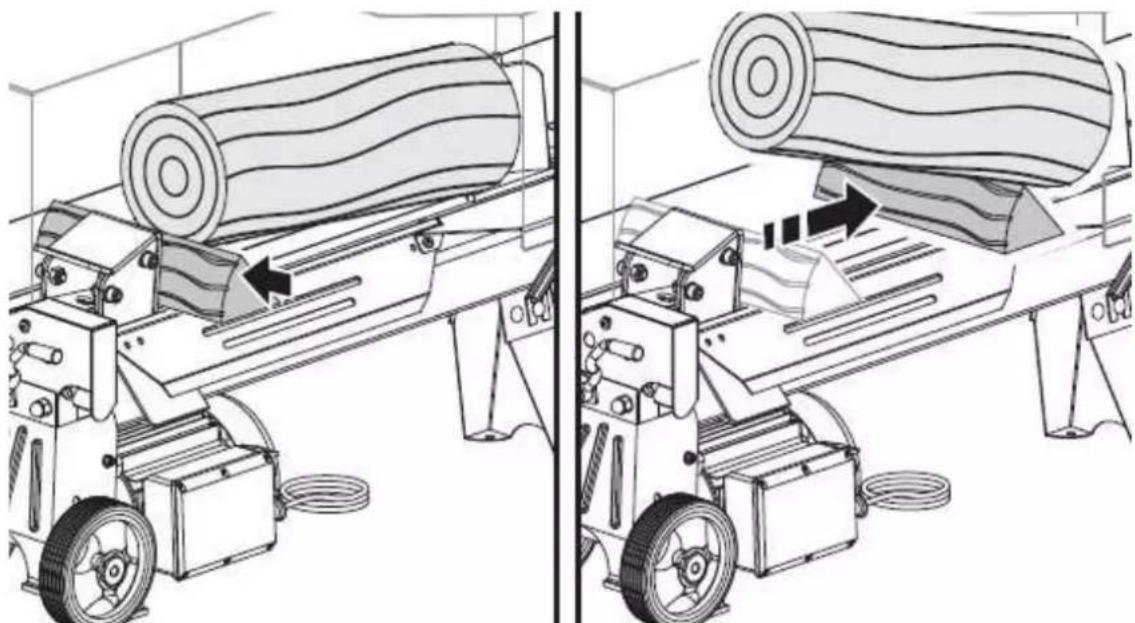

6.8 Usuwanie zaklinowanego materiału....27

1. Czyszczenie, konserwacja, przechowywanie i zamawianie części zamiennych ...... 28

7.1 Czyszczenie i konserwacja 28

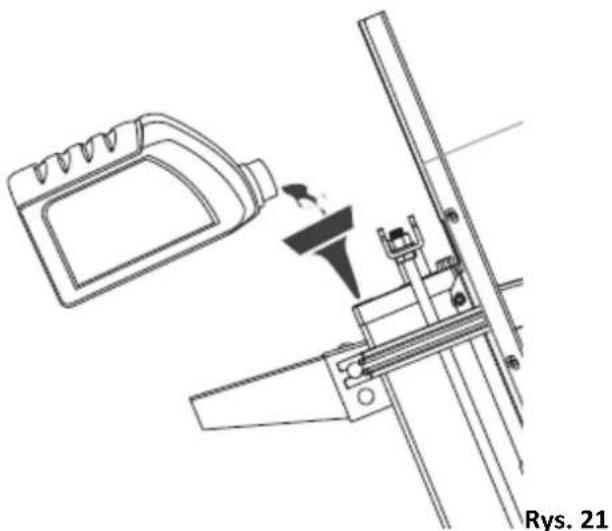

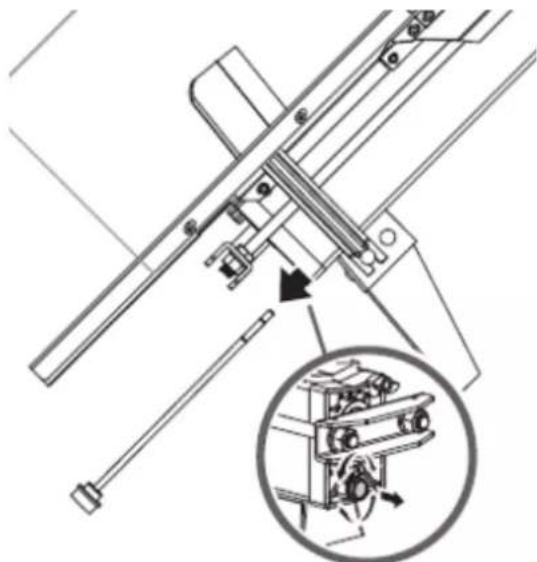

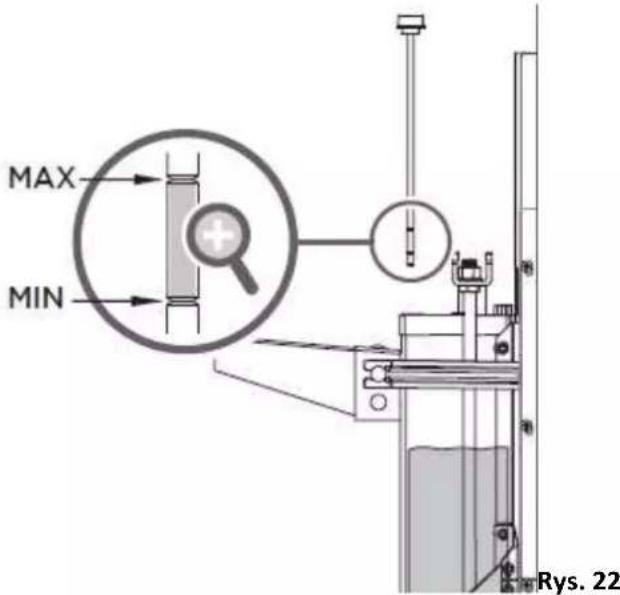

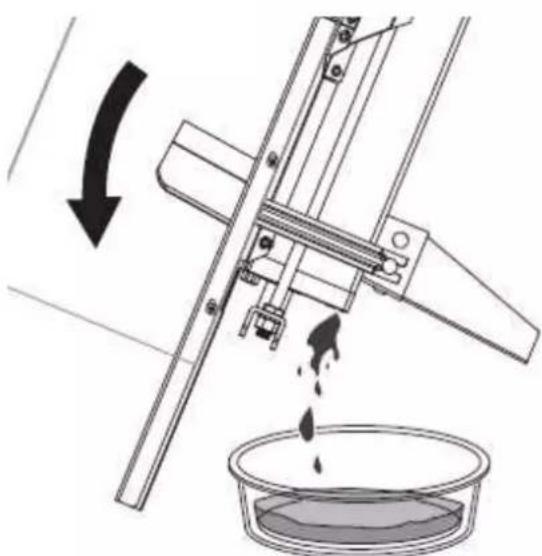

7.2 Wymiana oleju hydraulicznego 28
7.3 Ostrzenie klina....31
7.4 Przechowywanie 31

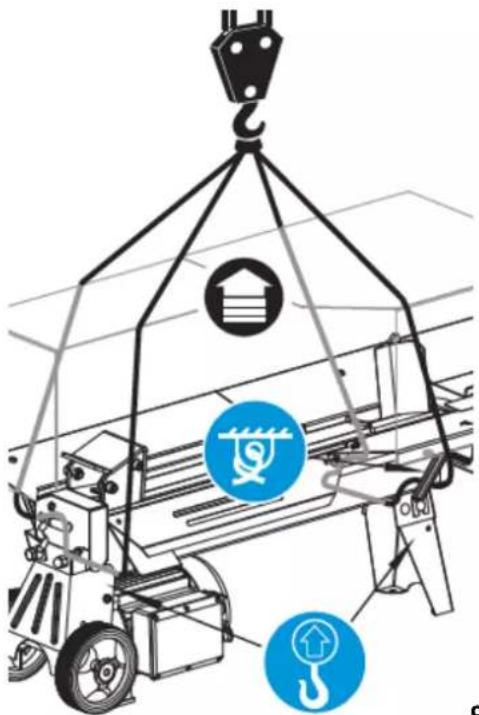

7.5 Przygotowanie do transportu 31
7.6 Zamawianie części 32

1. Rozwiązywanie problemów 33

2. Gwarancja....34

3. Usuwanie odpadów i recycling....34
   11.Ryzyko resztkowe 35

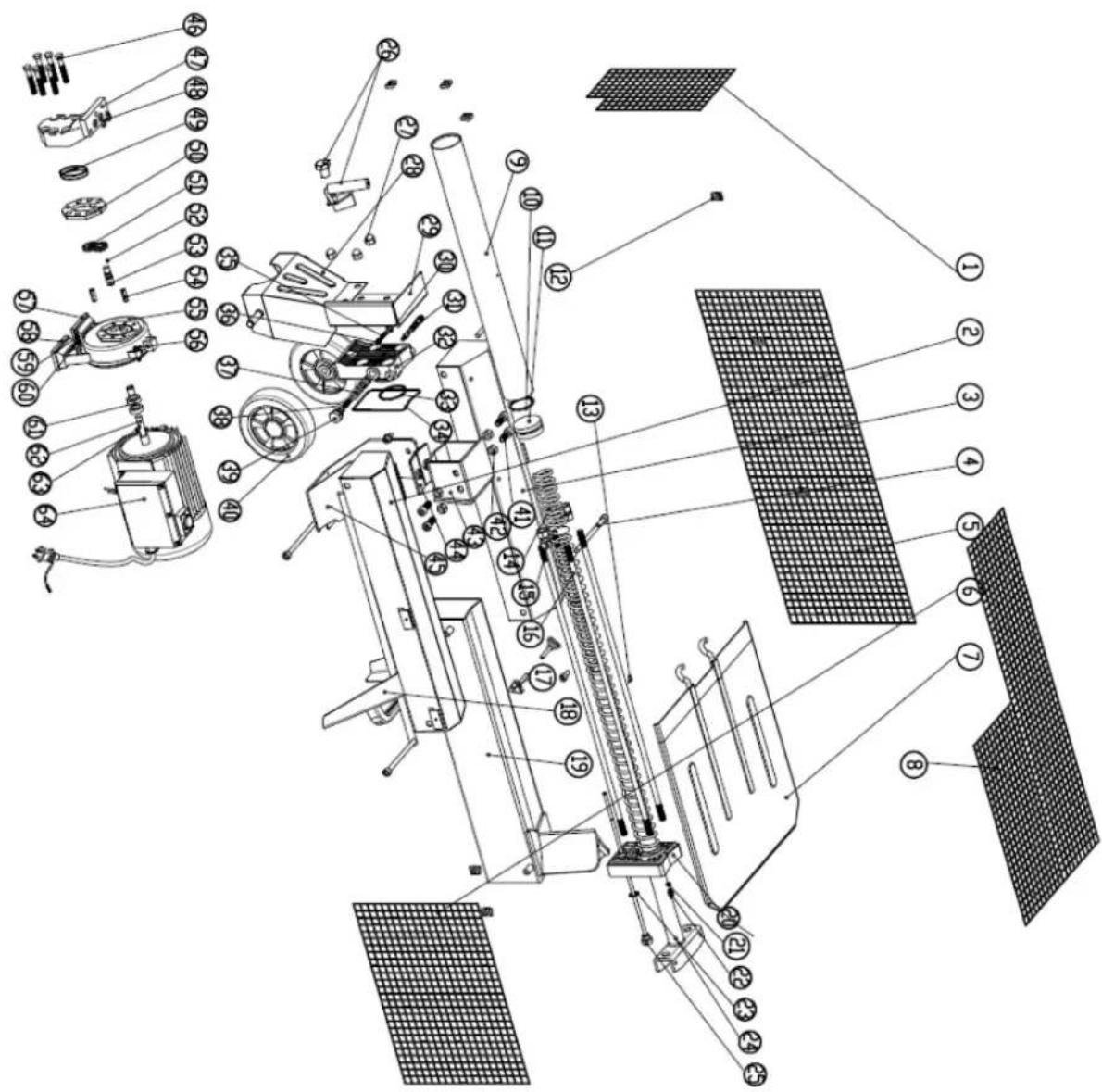

   12.Rysunek złożeniowy nr 1....37

，

”

1. Zawartość opakowania

Ostrożnie otwórz opakowanie i wyciągnij z niego wszystkie elementy łuparki. %omplet powinien zawierać następujące elementy:

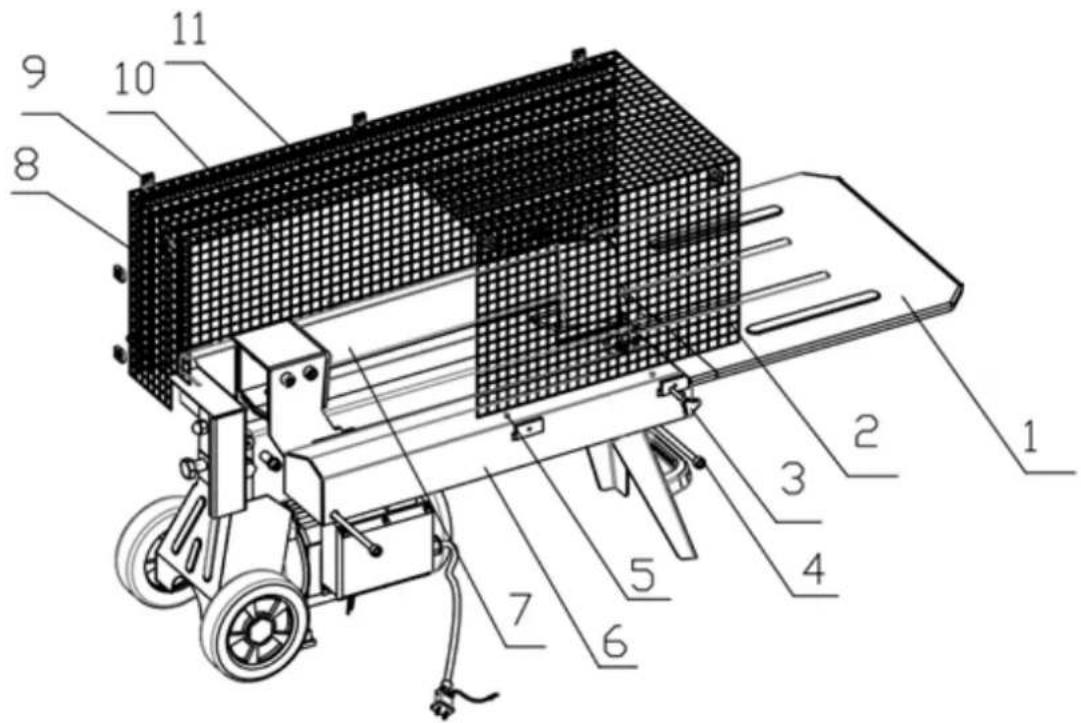

1. stół rozkładany - 1 szt
2. lewa osłona ochronna -1 szt
3. śruba M6 - 1 szt
4. śruba M8 - 4szt
5. śruba samogwintująca M4 - 5szt
6. lewa płyta podporowa - 1szt
7. prawa płyta podporowa - 1szt
8. tylna osłona ochronna - 1 szt
9. metalowa klamra - 8szt
10. prawa osłona ochronna - 1szt
11. górna ostona ochronna - 1szt
    korpus łuparki
    instrukcja obsługi
    karta gwarancyjna

Urządzenie przeznaczone jest tylko i wyłącznie do rozłupywania drewna.

Łuparka jest ściśle przystosowana do pracy tylko jednej osoby. Nigdy nie pozwalaj na zbliżanie się do urządzenia

innym osobom w czasie gdy pracujesz.

OSTRZEŻENIE

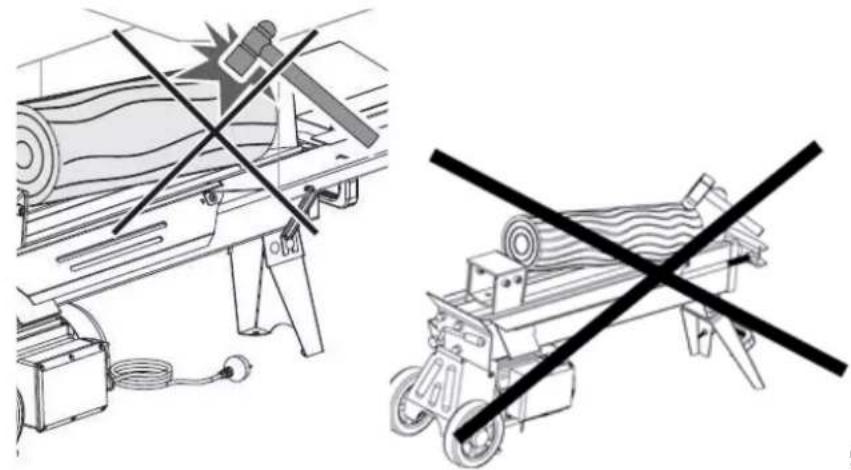

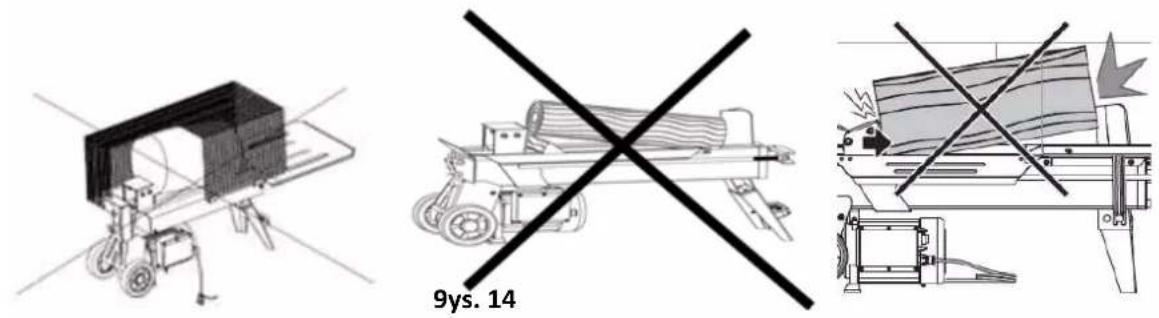

kłodę kładź poziomo na stoliku roboczym. Nie kładź klody w poprzek!

Podczas umieszczania kawałka klody upewnij się, że cała jej podstawa znajduje się na stoliku roboczym.

Każde inne zastosowanie łuparki czy używanie innej metody rozłupywania będzie uznane za użytkowanie niezgodne z przeznaczeniem. Prawidłowe stosowanie urządzenia zgodnie z instrukcją pozwoli uniknąć uszkodzeń urządzenia i wypadków przy pracy.

OSTRZEŻENIE

Ta łuparka jest przeznaczona do rozłupywania klód od 50 mm do max 250 mm średnicy.

Każdy inny sposób używania urządzenia, który nie jest jednoznacznie określony jako dozwolony w niniejszej instrukcji obsługi, może spowodować uszkodzenie urządzenia i stanowić poważne zagrożenie dla użytkownika.

Urządzenie może pracować w temperaturach od 5 do 40°C i nie wyżej niż 1000 m n.p.m. Wilgotność powietrza nie może przekraczać 50% przy 40 °C. Może być przechowywane bądź transportowane w temperaturach od -25 do 55 °C.

Każde inne jego wykorzystanie jest sprzeczne z przeznaczeniem i może stanowić poważne zagrożenie dla użytkownika, a także prowadzić do uszkodzenia urządzenia.

Urządzenie nie jest przeznaczone do użytkowania przez dzieci oraz osoby dorosłe znajdujące się pod wpływem alkoholu, środków odurzających lub leków ograniczających możliwość obsługiwania maszyn. Urządzenie może obsługiwać wyłącznie osoba dorosła, która zapoznała się z niniejszą instrukcją i jest świadoma ryzyka zranień i uszkodzeń, jakie mogą wystąpić w wyniku nieprzestrzegania zasad w niej zawartych.

Producent nie ponosi odpowiedzialności za szkody zaistniałe w wyniku użycia urządzenia niezgodnego z przeznaczeniem oraz jego nieprawidłowej obsługi. Za wszelkie wypadki lub szkody poniesione przez innych ludzi na zdrowiu lub mieniu odpowiada wyłącznie właściciel urządzenia i/lub osoba ją obsługująca.

OSTRZEŻENIE

nie jest przystosowana do użytku komercyjnego. Umowa gwarancyjna nie obowiązuje

w przypadku, gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych lub do innej działalności zarobkowej.

Łuparka jest przeznaczona do rozłupywania krótkich i długich kłód do użytku domowego (kominek, piec itp.). Nie jest przeznaczona do pracy profesjonalnej czy zarobkowej.

3. Opis ogólny

3.1 Opis działania

Łuparka posiada silnik elektryczny z dodatkowymi elementami zabezpieczającymi w postaci ostony dźwigni (osłony ręki) i osłony obszaru pracy. Elektryczny silnik indukcyjny napędza pompę hydrauliczną połączoną z tłokiem siłownika, których zadaniem wytworzenie ciśnienia 16 Mpa w oleju hydraulicznym. Popychacz tłoka naciska rozłupywany kloc leżący poziomo na klin rozłupujący z siłą nacisku 4 ton. Olej po podaniu na drugą stronę tłoka spowoduje cofanie się popychacza i przygotowanie mechanizmu do kolejnej operacji łupania. Stelaż jezdny wyposażony w koła zapewnia stabilność i polepsza mobilność urządzenia.

3.2 Elementy luparki

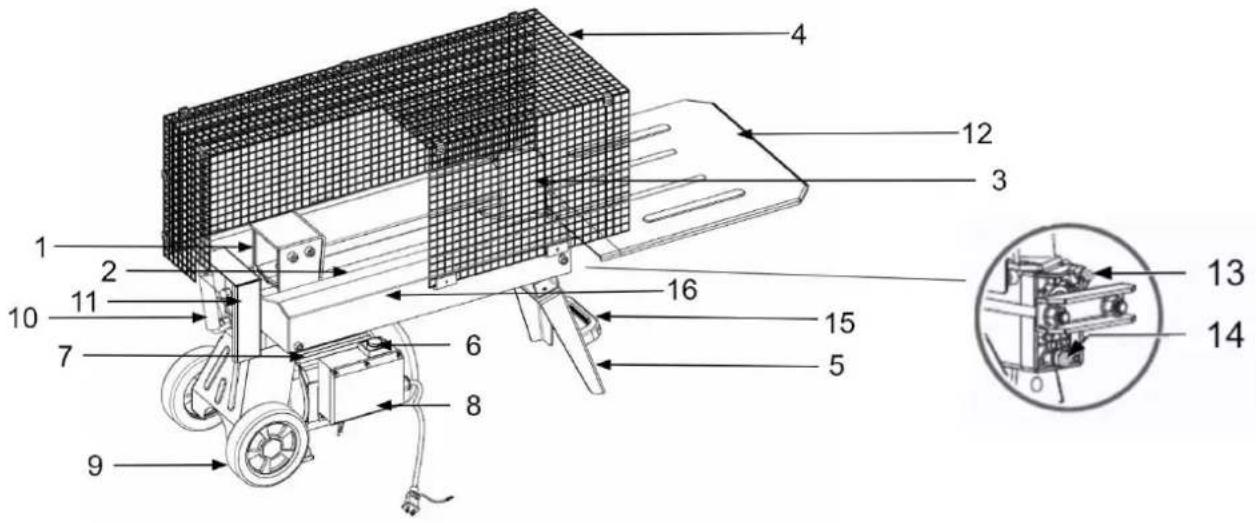

1. Popychacz kłody
2. Miejsce położenia kłody
3. %lin rozłupujący
4. Ostona strefy pracy
5. Noga podpierająca z uchwytem transportowym (na niewielkie odległości)
6. Wyłącznik ON/O++ (przyciskowy)
7. Silnik indukcyjny
8. Skrzynka zaciskowa silnika z przyciskiem
9. %oła (TYL%O do przemieszczania na niewielkie odległości)
10. Dźwignia sterowania hydraulicznego
11. Ostona dźwigni
12. Stolik
13. Śruba – odpowietrznik hydrauliki
14. Śruba spustowa oleju z miarką
15. Uchwyt transportowy
16. Płyty podporowe kłody

Przed złożeniem łuparki zapoznaj się z Rys. 2 przedstawiającym elementy urządzenia.

3.3 Dane techniczne

Model HRH4T, 19 039 315
Moc znamionowa silnika 1500 W (7,5A) /S3 50% *
Napięcie znamionowe 230V~50Hz, 7,5 A
Siła nacisku 4 tony
Max średnica kłody 5-25 cm
Długość kłody 37 cm
Ciśnienie hydrauliczne 16 Mpa
Pojemność zbiornika oleju hydraulicznego 2,5 L
Klasa izolacji
Stopień ochrony IP54
Waga netto 44 kg

*S3 50% praca cykliczna przerywana: czas jednego cyklu wynosi 10 minut w tym: czas pracy przy stałym obciążeniu wynosi 5 min i 5 min przerwy

Podłącz wtyczkę do standardowego źródła zasilania 230V+10% (50Hz+1Hz), które jest wyposażone w styk zerujący, zabezpieczenia podnapięciowe, przepięciowe, nadprądowe oraz wyłącznik różnicowoprądowy (RCD), którego maksymalny prąd różnicowy wynosi 0,03A.

4. Podstawowe zalecenia bezpieczeństwa

Zawarte są tu podstawowe zasady bezpieczeństwa, konieczne do zachowania podczas pracy urządzenia.

Urządzenie jest zaopatrzone w naklejki ostrzegawcze i informacje w postaci piktogramów – umownych znaków ostrzegawczych, które mają przypominać o bezpieczeństwie użytkowania i obsługi. Naklejki te należy utrzymywać w czystości i nie wolno ich odklejać. W przypadku uszkodzenia, zabrudzenia czy utraty czytelności należy dokupić je u importera i ponownie umieścić na maszynie.

Znaki bezpieczeństwa oraz napis ostrzegawczy są umieszczone na obudowie urządzenia.

4.1 Symbole dotyczące urządzenia

Dbaj o to, aby były czytelne: (nie wszystkie są na urządzeniu)

OSTRZEŻENIE

Przeczytaj uważnie instrukcję obsługi przed uruchomieniem łuparki by zapoznać się z elementami sterującymi i prawidłową obsługą sprzętu. Zrozum i stosuj się do wskazówek bezpieczeństwa zawartych w instrukcji. Zachowaj instrukcję i przekaż kolejnym użytkownikom.

0

	OSTRZEŻENIE!Zakładaj ochronniki słuchu i okulary ochronne.Pracuj w rękawicach ochronnych oraz w obuwiu roboczym z przeciwpoślizgową podeszwą.%ażda do drewna może wrzucić obce przedmioty w kierunku oczu) Może to spowodować trwałe uszkodzenie wzroku) Zawsze noś okulary ochronne) Okulary na co dzień mają tylko soczewki odporne na uderzenia)To nie są okulary ochronne)
	Usuń wszystkie niepotrzebne przedmioty np. gwoździe, przewody przec przystąpieniem do pracy
	Sprawdź urządzenie przed włączeniem. Utrzymuj osłony bezpieczeństwa na miejscu i sprawne. Wyrób w sobie nawyk sprawdzania czy klucze regulacyjne są usuwane z urządzenia i obszaru pracy przed włączeniem Wymień uszkodzone, brakujące lub zużyte części przed użyciem.Nie usuwaj lub nie uniemożliwiaj funkcji urządzeń zabezpieczających. Nie demontuj zabezpieczeń.
	N(EBEZP(ECZEŃSTWO! Niebezpieczeństwo porażenia prądem elektrycznym.
	Nie narażaj urządzenia na działanie wilgoci ani nie pracuj w deszczu.
	OSTRZEŻEN(E!Jeśli podczas pracy przewód uszkodzi się, nie dotykaj go. Natychmiast odłącz wtyczkę z gniazdka sieciowego lub odłącz urządzenie od zasilania.Nie ciągnij za przewód i nie dotykaj przewodu.Przed serwisowaniem bądź naprawą wyciągnij wtyczkę z gniazdka.Zachowaj bezpieczną odległość od strefy wyrzutu rozłupanego drewna.
	OSTRZEŻEN(E!Chron swoje dłonie – trzymaj ręce z daleka od pracującej maszyny – ryzyko zmiażdżenia bądź amputacji kończyn. Nie usuwaj zblokowanej klody rękami.Trzymaj ręce z dala od szczelin i pęknięć, które znajdują się w łłodzie;Mogą spowodować szybszy ruch klina i zmiażdżyć lub amputować ręce.Zawsze zwracaj pełną uwagę na ruch popychacza klód.Nie próbuj umieszczać klody do rozłupania, dopóki popychacz się nie zatrzyma.Trzymaj ręce z dala od wszystkich ruchomych części.

0

	OSTRZEŻENIERzyko zranienia i zmiażdżenia) Nigdy nie należy dotykać niebezpiecznych części9 gdy rąbiący klin jest w ruchu) Nie zbliżaj się do ruchomych części) Zawsze obserwuj ruch suwaka kłody.
	Urządzenie może byś obsługiwane wyłącznie przez jedną osobę. Osoby postronne 8szczególnie dzieci1 i zwierzęta domowe powinny znajdować się w bezpiecznej odległości.Nigdy nie korzystaj z pomocy innych osób przy uwalnianiu zblokowane kłody.
	Przed rozpoczęciem eksploatacji urządzenia zwolnij śrubę odpowietrzającą. Zakręć śrubę przed transportem aby uniknąć wycieku oleju.Brak poluzowania śruby spowoduje szczelność powietrza w układzie hydraulicznym9 które zostanie skompresowane po dekompresji. Takie ciągł sprężanie powietrza i dekompresja uszkodząuszczelki i układ hydrauliczny i przyczyni się do trwałego uszkodzenie.Nie zmieniaj ustawień przy śrubie ciśnienia max. (ustawienie fabrycznie).
	UWAGAStarego oleju pozbądź się zgodnie z przepisami prawa. Nie wylewaj starego oleju do gleby9 nie mieszaj z innymi odpadami.
	Punkt podnoszenia – przywiązanie.Do bezpiecznego używania łańcuchów, zawiesi lub śrub oczkowych do podnoszenia lub opuszczania.
	Produkt odpowiada standardom bezpieczeństwa.
	Nie wyrzucaj urządzenia razem ze śmieciami domowymi.Przekaż niepotrzebne urządzenie, jego akcesoria i opakowanie do utylizacji zgodnej z przepisami o ochronie środowiska 8do punktów recyklingu1.
	Pierwsza klasa izolacji - produkt musi być uziemiony 8zerowany1.

4.2 Symbole w instrukcji obsługi

NIEBEZPIECZEŃSTWO

Ten piktogram oznacza zagrożenie poważnym lub wręcz śmiertelnym wypadkiem.

Oznaczone nim środki mogą zapobiec poważnemu lub śmiertelnemu wypadkowi.

OSTRZEŻENIE

Ten piktogram oznacza możliwe zagrożenie poważnym lub wręcz śmiertelnym wypadkiem.

Oznaczone nim środki mogą zapobiec poważnemu lub śmiertelnemu wypadkowi.

WS%AZÓW%A

Ten piktogram przedstawia informacje ułatwiające posługiwanie się urządzeniem.

Oznaczone nim środki mogą zapobiec szkodom w mieniu

4.3 Ogólne wskazówki bezpieczeństwa

NIEBEZPIECZEŃSTWO

Jeśli praca urządzeniem przekracza Twoją wiedzę i możliwości - skontaktuj się z

profesjonalistą. Twoje bezpieczeństwo jest najważniejsze.

Zapoznaj się z elementami sterującymi i odpowiednim sposobem korzystania z urządzenia. Przestrzegaj wszystkich środków bezpieczeństwa określonych w instrukcji. Działaj odpowiedzialnie wobec osób trzecich Operator jest odpowiedzialny za wypadki lub zagrożenia na osobach trzecich.

W przypadku jakichkolwiek wątpliwości dotyczących połączenia i działania urządzenia zwrócić się do naszego centrum obsługi klienta. Personel obsługujący musi być odpowiednio przeszkolony w użytkowaniu9 regulacji i obsłudze urządzenia.

NIEBEZPIECZEŃSTWO

Łuparka do drewna została zaprojektowana tak9 aby być obsługiwana przez 4

osobę. Maszyna nigdy nie może być obsługiwana przez 2 lub więcej osób. Łuparka obsługiwana przez 2 osoby, z jedną trzymającą kawałek drewna, a drugą kontrolującą zacisk drewna jest surowo zabroniona.

OSTRZEŻENIE

Urządzenie w czasie pracy wytwarza pole elektromagnetyczne. Pole to może w

określonych warunkach wpływać na stymulatory serca. Aby zmniejszyć niebezpieczeństwo poważnych lub śmiertelnych obrażeń 9 zalecamy osobom je posiadającym konsultację z lekarzem przed rozpoczęciem obsługiwania urządzenia. Łuparka do drewna została zaprojektowana tylko do łupania drewna w kierunku włókien. Stosuj się do danych technicznych i przestrzegaj środków ostrożności.

OSTRZEŻENIE

Zaznajom się z wszystkimi ostrzeżeniami, wskazówkami, ilustracjami i przepisami

dostarczonymi z tym urządzeniem. Nieprzestrzeganie poniższych wskazówek może spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała0

Przechowuj wszystkie przepisy i wskazówki bezpieczeństwa dla dalszego zastosowania.

Użyte w poniższym tekście pojęcie „urządzenie elektryczne“ odnosi się do urządzenia zasilanego energią elektryczną z sieci (z przewodem zasilającym) i do urządzenia zasilanego akumulatorem (bez przewodu zasilającego).

1. Bezpieczeństwo miejsca pracy

a) Stanowisko pracy utrzymuj w czystości i dobrze oświetlone. Nieporządek w miejscu pracy lub nieoświetlona przestrzeń robocza mogą być przyczyną wypadków.
b) Nie pracuj w otoczeniu zagrożonym wybuchem, w którym znajdują się np. łatwopalne ciecze, gazy lub pyły. Podczas pracy urządzeniem elektrycznym wytwarzają się iskry, które mogą spowodować zapłon (z pyłu albo oparów).
c) Podczas użytkowania urządzenia zwrócić uwagę na to, aby dzieci i inne osoby postronne znajdowały się w bezpiecznej odległości. Odwrócenie uwagi może spowodować utratę kontroli nad urządzeniem elektrycznym.

2. Bezpieczeństwo elektryczne

a) Wtyczka urządzenia elektrycznego musi pasować do gniazda. Nie modyfikuj wtyczki w jakikołwiek sposób. Nie używaj wtyków adapterowych w przypadku urządzeń elektrycznych z uziemieniem ochronnym. Niezmienione wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.
b) Unikaj kontaktu z uziemionymi powierzchniami jak rury, grzejniki, piece i lodówki. Ryzyko porażenia prądem jest większe, gdy ciało użytkownika jest uziemione.
c) Zabezpiecz urządzenie elektryczne przed deszczem i wilgocią. Przedostanie się wody do urządzenia elektrycznego podwyższa ryzyko porażenia prądem.
d) Nigdy nie używaj przewodu do innych czynności. Nigdy nie noś urządzenia elektrycznego, trzymając je za przewód; ani nie używaj przewodu do zawieszenia urządzenia; nie wyciągaj wtyczki z gniazdka ciągnąc za przewód. Chron przewód przed wysokimi temperaturami, trzymaj z dala od oleju, ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem.
e) W przypadku pracy urządzeniem elektrycznym pod gołym niebem, używaj przewodu przedłużającego, dostosowanego również do zastosowań zewnętrznych. Użycie właściwego przedłużacza (dostosowanego do pracy na zewnątrz) zmniejsza ryzyko porażenia prądem.
f) Jeśli używasz elektronarzędzia w wilgotnym miejscu jest nieuniknione, użyj wyłącznika różnicowoprądowego! Ochrona zasilania. Zastosowanie RCD (30mA) zmniejsza ryzyko porażenia prądem.

3. Bezpieczeństwo osób

a) Podczas pracy zachowaj ostrożność, każdą czynność wykonuj uważnie i z rozwagą. Nie używaj urządzenia elektrycznego, gdy jesteś zmęczony lub pod wpływem narkotyków, alkoholu lub lekarstw. Moment nieuwagi przy użyciu urządzenia elektrycznego może stać się przyczyną poważnych urazów ciała.

b) Noś osobiste wyposażenie ochronne. Zawsze noś okulary ochronne. Noszenie osobistego wyposażenia ochronnego tj0 maski przeciwpyłowej, obuwia z podeszwami przeciwpoślizgowymi, kasku ochronnego lub środków ochrony słuchu (w zależności od rodzaju i zastosowania urządzenia elektrycznego) – zmniejsza ryzyko obrażeń ciała0
c) Unikaj niezamierzonego uruchomienia urządzenia elektrycznego. Przed włożeniem wtyczki do źródła zasilania a także przed podniesieniem lub przeniesieniem urządzenia elektrycznego, upewnij się, że urządzenia elektryczne jest wyłączone 8wyłącznik w pozycji „OFF/ O”). Trzymanie palca na wyłączniku podczas przenoszenia urządzenia elektrycznego lub podłączenie do prądu włączonego urządzenia elektrycznego (wyłącznik w pozycji „ON/I”), może stać się przyczyną wypadków0
d) Przed włączeniem urządzenia elektrycznego, usuń narzędzia nastawcze lub klucze. Narzędzie lub klucz, znajdujący się w ruchomych częściach urządzenia elektrycznego mogą doprowadzić do obrażeń ciała0
e) Unikaj nienaturalnych pozycji przy pracy. Dbaj o stabilną pozycję i zachowuj równowagę przez cały czas pracy. To umożliwia lepszą kontrolę urządzenia elektrycznego w nieprzewidzianych sytuacjach0
f) Noś odpowiednie ubranie. Nie noś luźnego ubrania ani biżuterii. Włosy, ubranie i rękawice trzymaj z daleka od ruchomych części. Luźne ubranie, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części0
g) Nie pozwól, aby znajomość uzyskana dzięki częstemu korzystaniu z urządzenia elektrycznego pozwoliła Ci na ignorowanie zasad bezpieczeństwa urządzenia elektrycznego. Bezwzględne działanie może spowodować poważne obrażenia w ciągu jednej sekundy0

1. Prawidłowa obsługa i eksploatacja urządzeń elektrycznych

a) Nie przeciążaj urządzenia elektrycznego. Do pracy używaj urządzenia elektrycznego, które jest do tego przewidziane. Odpowiednio dobranym urządzeniem elektrycznym pracuje się w danym zakresie mocy lepiej i bezpieczniej0

b) Nie używaj urządzenia elektrycznego, którego włącznik/wyłącznik jest uszkodzony. Urządzenie elektryczne, którego nie można włączyć lub wyłączyć jest niebezpieczne i musi zostać naprawione0

c) Przed regulacją urządzenia elektrycznego, wymianą osprzętu lub po zaprzestaniu pracy urządzeniem elektrycznym, wyciągnij wtyczkę z gniazda zasilania. Ten środek ostrożności zapobiega niezamierzonemu włączeniu urządzenia elektrycznego0

d) Przechowuj urządzenie elektryczne w miejscu niedostępnym dla dzieci. Nie udostępniaj urządzenia elektrycznego osobom, które go nie znają lub nie zaznajomiły się z niniejszymi przepisami. Urządzenia elektryczne używane przez niedoświadczone osoby są niebezpieczne0

e) Starannie konserwuj urządzenie elektryczne i jego akcesoria. Sprawdzaj czy ruchome części urządzenia elektrycznego prawidłowo funkcjonują i nie są zablokowane, czy części nie są połamane, poluzowane lub inaczej uszkodzone i czy prawidłowe działanie urządzenia elektrycznego nie jest zakłócone. Przed użyciem urządzenia zleć naprawę uszkodzonych części. Przyczyną wielu wypadków są żle konserwowane urządzenia elektryczne)

f) Elementy tnące urządzenia elektrycznego muszą być zawsze ostre i czyste. Starannie pielęgnowane elementy tnące z ostrymi ostrzami rzadziej się blokują i są łatwiejsze w prowadzeniu0

g) Używaj urządzenia elektrycznego, akcesoriów, oprzyrządowania itd. tylko zgodnie z tymi wskazówkami. Zwracaj przy tym uwagę na warunki pracy i uwzględniaj rodzaj wykonywanej pracy. Używanie urządzeń elektrycznych do celów niezgodnych z ich przeznaczeniem może prowadzić do niebezpiecznych sytuacji0
h) Dbaj o to, by uchwyty i inne obszary słuzące do chwytania były suche, czyste i nie były zanieczyszczone olejem ani smarem. Tłuste, zabrudzone olejem uchwyty są śliskie i prowadzą do utraty kontroli nad urzqdzeniem0

5. Serwis

Naprawę urządzenia elektrycznego zlecaj jedynie wykwalifikowanemu fachowcowi i przy użyciu oryginalnych części zamiennych. To gwarantuje, że bezpieczeństwo urządzenia zostanie zachowane0

4.4 Dodatkowe wskazówki bezpieczeństwa

OSTRZEŻENIE

W przypadku nieprawidłowej eksploatacji urządzenie może spowodować poważne urazy.

W celu uniknięcia szkód osobowych i rzeczowych9 koniecznie przestrzegaj opisanych wskazówek bezpieczeństwa i zachowania szczególnej uwagi. Zaznajom się dobrze ze wszystkimi częściami łuparki przed jej montażem.

OSTRZEŻENIE

Łuparka elektryczna w czasie pracy wytwarza pole elektromagnetyczne. Pole to może w

określonych warunkach wpływać na stymulatory serca. Aby zmniejszyć niebezpieczeństwo poważnych lub śmiertelnych obrażeń 9 zalecamy osobom je posiadającym konsultację z lekarzem przed rozpoczęciem obsługiwania urządzenia.

1. Wskazówki bezpieczeństwa dotyczące pracy narzędziem rozłupującym

NIEBEZPIECZEŃSTWO

Urządzenie może być obsługiwane tylko przez jedną osobę!

- Urządzenie nie jest przeznaczone do używania przez osoby (włącznie z dziećmi) o ograniczonych zdolnościach umysłowych9 fizycznych lub osoby nie posiadające odpowiedniej wiedzy i6lub doświadczenia9 chyba że będą pracować pod nadzorem odpowiedzialnej za ich bezpieczeństwo osoby lub otrzymają od niej wskazówki9 jak powinno być używane urządzenie.

- Nie używaj łuparki do innych celów niż do rozłupywania drewnianych klód o określonej średnicy.

- Noś rękawice robocze przy pracy elementu tnącego.

- Do rozłupywania9 regulacji oraz naprawy urządzenia zawsze zakładaj odpowiednią odzież ochronną i środki ochrony osobistej: okulary i nauszniki ochronne9 maska przeciwpyłowa9 rękawice ochronne. Jeśli pracujesz w miejscu9 w którym istnieje jakiekolwiek ryzyko uszkodzenia głowy (np. przez spadające gałęzie) założ dodatkowo kask ochronny.

- Chronoć oczy i twarz – Łuparka podczas pracy będzie wyrzucać kawałki drewna9 może spowodować to trwałe uszkodzenie oczu9 dlatego do pracy zawsze zakładaj osłonę na twarz lub okulary ochronne. Zwykłe okulary korygujące wzrok nie spełniają funkcji okularów ochronnych2

- Zakładaj do pracy solidne obuwie na nieślizgającej się podeszwie. Nie pracuj na boso oraz w niezapinanym i lekkim obuwiu. Unikaj noszenia rozpuszczonych włosów9 luźnej odzieży z wiszącymi sznurkami czy paskami oraz biżuterii9 gdyż łatwo może dostać się w ruchome części urządzenia.

- Zatrzymaj urządzenie9 jeśli ktoś pojawi się w obrębie obszaru pracy.

• Pamiętaj9 że to użytkownik i/lub właściciel ponoszą odpowiedzialność za wypadki i urazy innych osób oraz ich mienia.
• Sprawdź obrabiany materiał przed rozpoczęciem pracy. Usuń wszelkie ciała obce9 które mogą zakłócić pracę urządzenia lub zostać wyrzucone przez urządzenie.
• Sprawdzaj czy w/na urządzeniu nie znajdują się żadne obce przedmioty9 które mogłyby zostać przypadkowo rozłupane. Uważaj9 by rozłupywane klody nigdy nie zawierały twardych przedmiotów takich jak gwoździe itp.

Gałązki z kłody powinny zostać odcięte przed włożeniem do łuparki.

- Głowa i całe ciało muszą znajdować się w bezpiecznej odległości od obszaru odrzutu klody.

- Przed każdym użyciem przeprowadź kontrolę wzrokową urządzenia. Nie uruchamiaj urządzenia9 jeśli jest uszkodzone lub brak w nim elementów ochronnych (osłony dłoni)9 czy części urządzenia tnącego albo gdy wkręty są zużyte9 uszkodzone lub niedokręcone.

- Przestrzegaj przepisów dotyczących ochrony przed hałasem i przepisów lokalnych. Możliwość eksploatacji urządzenia w określone dni (np. w niedziele i święta)9 w określonych porach dnia (w porze obiadowej9 w czasie ciszy nocnej) oraz w określonych obszarach (np. kurortach lub klinikach) jest ograniczona.

- Nie używaj urządzenia w deszczu9 przy złej pogodzie9 w wilgotnym otoczeniu9 nie obrabiaj mokrego materiału.

- Pracuj wyłącznie w świetle dziennym lub przy bardzo dobrym sztucznym oświetleniu.

- Nigdy nie zostawiaj urządzenia w miejscu pracy bez nadzoru.

- Włączaj i wyłączaj silnik zgodnie z zasadami podanymi w niniejszej instrukcji i tylko stojąc w bezpiecznej odległości od elementów tnących.

- Urządzenie jest przeznaczone do pracy oburęcznej. Jedna ręka steruje dźwignią sterowania hydrauliką a druga wyłącznikiem – aby zapobiec niebezpieczeństwu utraty kontroli nad urządzeniem i odniesienia poważnych obrażeń. Jeżeli jedna z rąk nie będzie spoczywała na elementach sterujących urządzenie zostanie wyłączone i „zastygnie” w danej pozycji. Dopiero gdy obie ręce znajda się na elementach sterujących popychacz wróci do pozycji wyjściowej.

- Przy włączaniu urządzenia oraz przy pracującym silniku trzymaj element tnący z dala od wszelkich części ciała9 a przede wszystkim od rąk i stóp. Istnieje niebezpieczeństwo obrażeń!

- Nie pracuj w pobliżu palnych cieczy i gazów - niebezpieczeństwo pożaru lub wybuchu.

- Nie używaj urządzenia w pomieszczeniach9 gdzie opary farby9 środków czystości czy środków łatwopalnych stwarzają potencjalne ryzyko pożaru.

- Podczas pracy nie pal papierosów9 nie używaj otwartego ognia9 zwłaszcza przy uzupełnianiu oleju hydraulicznego. Nigdy nie pracuj łuparką w pobliżu ognia czy iskier.

- Zachowuj zawsze stabilną pozycję ciała – stój w lekkim rozkroku9 utrzymuj równowagę i używaj maszyny tylko stojąc na stabilnym9 pewnym i równym podłożu. Podczas pracy nie przechylaj urządzenia ani nie przenoś. Poślizgnięcie się lub upadek może spowodować poważne obrażenia ciała.

- Nie pochylaj się do przodu9 nigdy nie stój wyżej niż urządzenie. Śliskie podłoże9 ukryte w nim dziury lub niestabilna pozycja mogą spowodować utratę równowagi lub kontroli nad urządzeniem zwłaszcza w nieoczekiwanej sytuacji.

- Używaj urządzenia tylko w otwartych miejscach (tzn. nie używaj go w pobliżu ścian czy innych sztywnych przedmiotów).

- Unikaj niebezpiecznych warunków pracy – Ustaw urządzenie na wysokim9 stabilnym9 płaskim stole roboczym (o wysokości 60-75 cm) w dużym pomieszczeniu; przymocuj łuparkę do powierzchni9 jeśli jest ryzyko9 że mogłaby się ześlizgnąć i spaść. Niestabilność maszyny może spowodować jej uszkodzenie oraz doprowadzić do wypadku i zranienia. By zapewnić stabilność ustaw urządzenie na płaskiej9 suchej i czystej powierzchni.

- Niestabilność maszyny może spowodować jej uszkodzenie oraz doprowadzić do wypadku i zranienia. By zapewnić stabilność ustaw urządzenie na płaskiej9 suchej i czystej powierzchni.

- Nigdy nie stawaj na urządzeniu. Może dojść do poważnych obrażeń 9 gdy urządzenie się zsunie czy spadnie z blatu.

- W miejscu gdzie stoi łuparka nie powinny znajdować się inne narzędzia9 zwłaszcza nad łuparką. Sieganie po nie9 zwłaszcza przez osobę trzecią może skończyć się przypadkowym zranieniem.

- Unikaj zranień z powodu nieprzewidzianych wypadków. Zawsze bacznie obserwuj ruch popychacza kłody. Trzymaj ręce z dala od wszystkich poruszających się części.

- Chroń swoje dłonie – trzymaj ręce z daleka od pracującej maszyny – ryzyko zmiażdżenia bądź amputacji kończyn. Trzymaj dłonie z dala od pęknięć i szczelin9 które tworzą się w łłodzie podczas rozłupywania. Mogą się nagle zamknąć i zmiażdżyć lub odciąć palce.

- Jeżeli kłoda zablokuje się w łuparce9 ustaw ręczny zawór w pozycji neutralnej (zatrzymaj ruch klina)9 wyłącz silnik i wyjmij wtyczkę z gniazdka sieciowego przed usunięciem zablokowanego materiału. Nie usuwaj zblokowanych kłód rękoma. Użyj w tym celu np. innej kłody.

- Nie przeciążaj urządzenia. Pracuj tylko w podanym przedziale mocy. Nie przeciążaj urządzenia9 nie próbuj rozłupywać kłód większych niż wymieniony w danych technicznych rozmiar. Jest to niebezpieczne i może całkowicie uszkodzić łuparkę.

- Uważaj9 by element tnący nie dotykał przy włączaniu urządzenia i podczas pracy ciał obcych.

- Nie chwytaj ani nie podność urządzenia za element tnący. %ontakt z elementem tnącym może spowodować obrażenia.

- Nie uruchamiaj urządzenia9 gdy nie znajduje się w pozycji roboczej.

- Silnik nagrzewa się podczas pracy i może spowodować poparzenia - nie dotykaj go.

- "o wyłączeniu urządzenia ręce i nogi trzymaj z daleka od elementu tnącego urządzenia.

- Usuwaj resztki rozłupywanego materiału tylko przy wyłączonym urządzeniu.

- Jeśli urządzenie zacznie wibrować w odmienny9 nieprawidłowy sposób9 zatrzymaj silnik i szybko poszukaj przyczyny. Wibracje są ostrzeżeniem przed problemem.

- Zawsze wyłącz urządzenie ze źródła zasilania:

• gdy oddalasz się od urządzenia elektrycznego;
• jeżeli urządzenie jest nieużywane;
• przed czyszczeniem;
• przed sprawdzaniem i przechowywaniem;
• przystępujesz do usuwania blokady z elementu tnącego;
• jeżeli w trakcie pracy urządzenie natrafia na ciało obce lub pojawiają się anormalne wibracje. W takim przypadku sprawdź urządzenie pod kątem uszkodzeń lub ewentualnie napraw - oddaj do autoryzowanego serwisu.

- Podczas pracy urządzeniem emitowane są pyły drzewne9 które mogą stanowić zagrożenie dla zdrowia (zwłaszcza u alergików).

- Jeśli mechanizm rozłupujący uderzy w jakiś obcy obiekt lub maszyna zacznie wydawać dziwne odgłosy czy wibrować 9 wyłącz zasilanie i pozwól by urządzenie się zatrzymało. Odłącz przewód od zasilania elektrycznego i postępuj w następujący sposób:

• sprawdź uszkodzenie;
• usuń ewentualną blokadę;

• sprawdź i dokręć wszystkie luźne elementy maszyny;

• wymień lub napraw uszkodzone części. Jeśli mechanizm rozłupujący uderzy w jakiś obcy obiekt lub maszyna zacznie wydawać dziwne odgłosy czy wibrować, wyłącz zasilanie i pozwól by urządzenie się zatrzymało. Odłącz przewód od zasilania elektrycznego i postępuj w następujący sposób:

• W przypadku pożaru używaj tylko gaśnic proszkowych. Nie gaś pożaru w maszynie wodą; w przeciwnym razie istnieje ryzyko zwarcia. Jeśli nie można natychmiast ugasić pożaru, zwrócić uwagę na wyciekające płyny.
  W przypadku dłuższego pożaru zbiornik oleju lub przewody pod ciśnieniem mogą eksplodować: dlatego nie należy dotykać wyciekających cieczy.
• Jeśli powstanie sytuacja nieopisana w tym podręczniku zwrócić się o pomoc na infolinię serwisową producenta.

2. Bezpieczeństwo elektryczne

• Zwróć uwagę na to, aby napięcie sieciowe było zgodne z danymi znajdującymi się na tabliczce znamionowej.
• Gniazdo przyłączeniowe do przewodu zasilającego musi być wyposażone w 2 styki + dotykowo styk zerujący 10-16A/250V zgodnie z normami europejskimi. Przewody zasilające z sieci nie powinny mieć przekroju mniejszego niż przewód H07 RN-F (o przekroju 2,5 mm²). Używaj tylko przedłużaczy w izolacji gumowej (H07RN-F). Używaj przedłużaczy o intensywnym kolorze, które są lepiej widoczne.
• Podłącz główne przewody do standardowego zasilania elektrycznego 230 V + 10% (50 Hz).
• Urządzenie podłączaj jedynie do gniazda sieciowego z wyłącznikiem ochronnym prądowym (wyłącznikiem FI) o prądzie wyzwalającym nie przekraczającym 30mA.
• Wtyczka urządzenia elektrycznego powinna pasować do gniazda. Nie można jej w żaden sposób modyfikować.
• Stosuj tylko i wyłącznie dopuszczone przewody sieciowe, przeznaczone do stosowania na zewnątrz, których długość wynosi maksymalnie 10 m. Przekrój poprzeczny żyły przewodu sieciowego musi wynosić przynajmniej 2,5 mm². Przed użyciem zawsze całkowicie rozwiń bęben kablowy oraz sprawdź przewód pod względem uszkodzeń.
• Trzymaj przewód zasilający z dala od elementów tnących łuparki. Mogą one uszkodzić przewód jak również prowadzić do porażenia elektrycznego!
• Jeżeli przewód sieciowy jest uszkodzony, nie dotykaj go. Natychmiast wyłącz urządzenie i wyciągnij wtyczkę sieciową z gniazdka wtykowego. Nie podłączaj go ponownie. Uszkodzony przewód musi zostać wymieniony przed ponownym podjęciem pracy przez wykwalifikowaną osobę lub serwis (www.krysiak.pl).

3. Bezpieczna konserwacja, przechowywanie i transport

OSTRZEŻENIE

Przed serwisowaniem, kontrolą lub przechowywaniem urządzenia, bądź też wymianą

części zamiennych wyłącz urządzenie i odłącz od źródła zasilania, upewnij się, że wszystkie ruchome części całkowicie się zatrzymały.

• Nie podejmuj samodzielnych prób naprawiania urządzenia, o ile nie posiadasz właściwego przygotowania zawodowego w tym zakresie. Wszystkie prace, które nie są podane w tej instrukcji, powinien przeprowadzić autoryzowany serwis upoważniony przez dealera.
• Pracując przy elemencie tnącym, zakładaj zawsze rękawice ochronne.

- Nie transportuj urządzenia i nie przechylaj go w czasie9 gdy silnik pracuje. Przenoś urządzenie elektryczne tylko przy nieruchomoym elemencie tnącym. Staranne obchodzenie się z urządzeniem zmniejsza niebezpieczeństwo zranienia przez element tnący. Zabezpiecz klin.

- Dbaj o urządzenie. Utrzymuj je tak9 aby zawsze było czyste9 co umożliwia łatwiejsze i bezpieczniejsze wykonywanie pracy. Uważaj9 by otwory wentylacyjne na obudowie silnika nie były zatkane. Przestrzegaj instrukcji konserwacyjnych.

- Regularnie sprawdzaj klin i oddawaj do ostrzenia. Tępe kliny powodują przeciążenie maszyny. Wywołane w ten sposób szkody nie podlegają gwarancji.

- Regularnie sprawdzaj osłony ochronne pod kątem zużycia i deformacji. Ze względów bezpieczeństwa zużyte i uszkodzone części bezzwłocznie wymieniaj. Zachowaj szczególną ostrożność przy obsługde elementu rozłupującego.

- Używaj wyłącznie oryginalnych części zamiennych i części wyposażenia9 które zostały dostarczone i/lub są zalecone przez producenta. Użycie innych części zamiennych prowadzi do utraty roszczeń z tytułu gwarancji.

5. Montaż

5.1 Montaż płyt podporowych

1. Najpierw wyjmij 4 plastikowe tulejki rurowe z torby z akcesoriami

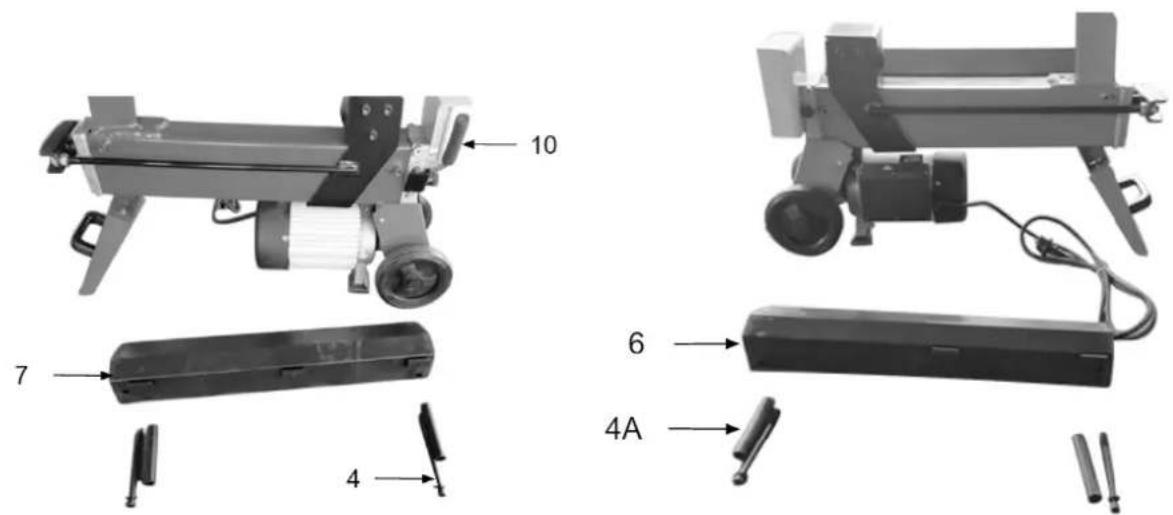

2. Umieść plastikowe rurki (Rys. 39 poz. 4A) w odpowiednich otworach w lewej (Rys. 39 poz. 6) i prawej (Rys. 39 poz. 7) płycie nośnej/ podporowej.

3. Przykręć je śrubami M8x120 (Rys. 39 poz. 4)9 zainstaluj je w odpowiednich gniazdach na śruby po obu stronach platformy roboczej i dokreć je kluczem sześciokatnym.

9ys.3

1. Przymontowane płyty na korpusie powinny wyglądać tak jak na Rys. 4

5.2 Montaż stolika roboczego

Zainstaluj wysuwaną platformę stołu na stole warsztatowym jak na Rys.5

5.3 Montaż osłon ochronnych

1. Umieść lewą (Rys. 19 poz. 2) i prawą osłonę ochronną (Rys. 19 poz. 10) w odpowiednich miejscach odpowiednio na lewej i prawej płycie nośnej. I dokręć wkrętami samogwintującymi M14 (Rys. 19 poz. 5) jak na Rys. 6.

1. Połącz tylną osłonę ochronną (Rys. 1, poz. 8) z prawą osłoną (Rys. 1, poz. 10) za pomocą metalowych klamr (Rys. 1, poz. 9) jak na Rys. 7. Aby to zrobić wykonaj kroki A, B i C.

A. Wkręć śrubę M5 w otwór, jak pokazano na Rys. 8. Następnie wkręć zmontowane śruby M5 w otwór łączący tylną i prawą osłone.

B. Umieść małą klamrę łączącą na dużej klamrze łączącej i przeciągnij ją przez śrubę M5, jak pokazano na Rys. 9.

C. Na koniec dokręć nakrętkę M5 i śrubę M5, jak pokazano na Rys. 10.

1. Połącz górną osłonę (Rys. 1, poz. 11) z tylną osłoną, lewą i prawą osłoną za pomocą metalowych klamr, jak pokazano na Rys. 11.

%ończąc powyższe kroki9 maszyna jest zmontowana. Jeśli wybierzesz maszynę bez dodatkowych nóg lub stojaka9 przed użyciem ustaw ją bezpiecznie na stole warsztatowym na wysokości 850 mm nad ziemią

6. Praca z urządzeniem

6.1 Bezpieczeństwo podczas pracy z urządzeniem

NIEBEZPIECZEŃSTWO

Trzymaj się z dala od ruchomych części łuparki.

Łuparka może być używana tylko w pozycji horyzontalnej. Nie używaj jej w pozycji wertykalnej.

Nigdy nie demontuj ani nie rozkładaj na części łuparki. Możesz doprowadzić do następujących problemów:

a) wyciek oleju;
b) brak ciśnienia roboczego;
c) uszkodzenie pompy i silnika;
d) ciśnienie za wysokie – uszkodzenie cylindra itp.

OSTRZEŻENIE

Nie próbuj dzielić-rozłupywać zielonych khód (mokrych). Suche kłody dzielą się znacznie

łatwiej i nie zacinają się jak zielone drewno.

6.2 Hydraulika

OSTRZEŻENIE

Przed uruchomieniem łuparki należy poluzować śrubę odpowietrzającą o kilka obrotów9

aż powietrze będzie mogło płynnie wchodzić i wychodzić ze zbiornika oleju.

Przepływ powietrza przez otwór śruby odpowietrzającej powinien być wykrywalny podczas pracy łuparki.

Przed przeniesieniem łuparki do drewna upewnij się9 że śruba odpowietrzająca jest dokręcona9 aby uniknąć wycieku oleju z tego miejsca.

OSTRZEŻENIE

NIEOD%REÇENIE ŚRUBY ODPOWIETRZAJĄCEJ POZWOLI UTRZYMAĆ USZCZELNIONE

POWIETRZE W U%ŁADIE HYDRAULICZNYM W STANIE SPREŻENIA PO ROZPREŻENIU. TA%IE CIĄGŁE SPREŻANIE I DE%OMPRESJA POWIETRZA SPOWODUJĄ ROZGRZANIE USZCZELNIEŃ U%ŁADU HYDRAULICZNEGO I POWODUJE TRWAŁE USZ%ODZENIE ŁUPAR%.

NIEPOLUZOWANIE KO9KA SPUSTOWEGO BĘDZIE POWODOWAĆ ZAT9ZYMANIE SKOMP9ESOWANEGO POWIET9ZA W SYSTEMIE HYD9AULICZNYM. MOŻE TO SPOWODOWAĆ ZE9WANIE SIĘ PLOMB W SYSTEMIE HYD9AULICZNYM I T9WALE USZKODZIĆ ŁUPA9KĘ.

OSTRZEŻENIE

Nie reguluj śruby ograniczającej maksymalne ciśnienie!

Maksymalne ciśnienie zostało ustawione fabrycznie, a śruba jest uszczelniona klejem by zapewnić pracę łuparki do nie więcej niż 4 tony nacisku.

Każda regulacja może spowodować uszkodzenie pompy hydraulicznej, a także całej maszyny.

6.3 Schemat obwodu elektrycznego

Schemat obwodu elektrycznego przedstawiono na Rys. 42.

SCHEMAT OBWODU ELEKTRYCZNEGO

9ys. 12

6.4 Schemat hydrauliki

Schemat hydrauliki przedstawiono na Rys. 43.

SCHEMAT HYDRAULIKI

6.5 Poprowadzenie przewodu

Poprowadź przewód zasilający (przedłużacz). Prowadź przewód od źródła zasilania do łuparki w sposób9 który zabezpiecza przed potknięciem na przewodzie lub zabezpiecza przewód przed uszkodzeniem podczas pracy urządzeniem.

Chron przewód zasilający przed uderzeniami9 ciągnięciem lub korozją.

6.6 Sprawdzenie urządzenia 8przed każdym uruchomieniem)

Przed pierwszym uruchomieniem upewnij się9 że łuparka jest w dobrym stanie i żadne widoczne uszkodzenia nie mają miejsca.

Sprawdź przewody hydrauliczne9 połączenia i złącza by wykryć i naprawić ewentualne wycieki oleju. Sprawdź poziom oleju.

Upewnij się9 że wszystkie osłony bezpieczeństwa są na swoim miejscu i nie są uszkodzone. Nie próbuj ściągać tych osłon2

Upewnij się 9 że łuparka nie uszkodzi się przy danej pracy 9 smarowaniu 9 czynnościach konserwacyjnych czy naprawach 9 które wybierzesz. Jeśli zauważysz jakiś problem czy nieprawidłowe funkcjonowanie urządzenia nie uruchamiaj go dopóki usterka nie zostanie usunięta.

OSTRZEŻENIE

Łuparkę należy ulokować na płaskiej, równej powierzchni, w suchym miejscu. Sprawdź

teren wokół łuparki, usuń wszystkie przedmioty, które mogą być źródłem niebezpieczeństwa. Upewnij się, że powierzchnia w obszarze roboczym nie jest śliska. Nie ustawiaj łuparki na śliskiej powierzchni czy lodzie.

Nigdy nie dotykaj rękoma miejsc zaciskowych, gdzie ręce mogą zostać wciągnięte przez przesuwający się klin!

6.7 Przystąpienie do pracy

OSTRZEŻENIE

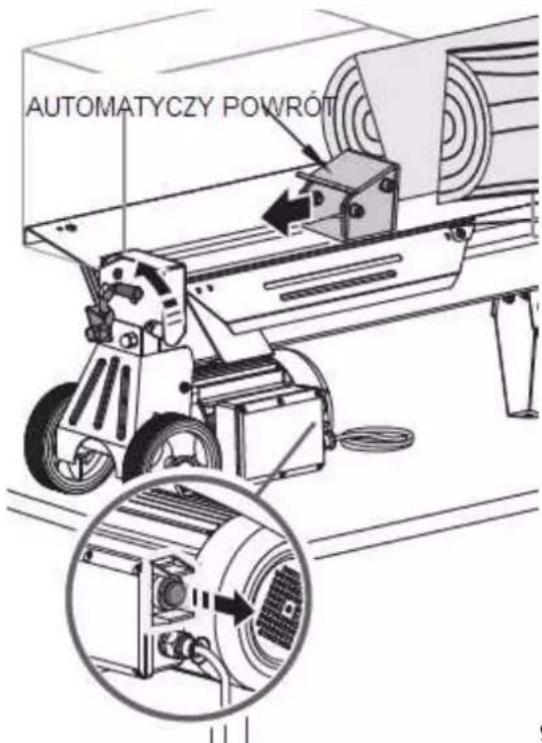

Przed rozpoczęciem pracy poluzuj korek spustowy/ wlewu oleju 89ys. 2, poz. 13),

który pełni rolę odpowietrznika układu hydraulicznego. Po zakończeniu pracy dokręć korek spustowy/wlewu oleju.

Łuparka jest wyposażona w system sterowania, który wymaga pracy obiema rękami – lewa ręka operuje dźwignią sterowania hydraulicznego, podczas gdy prawa ręka operuje wyłącznikiem urządzenia. Łuparka natychmiast się zatrzyma gdy jedna z rąk nie będzie na swoim miejscu. Dopiero po zwolnieniu obu rąk, popychacz klody zaczyna powracać do pozycji wyjściowej.

System włączania użyty w łuparce jest tak skonstruowany, by zapobiegać przypadkowemu wciśnięciu dźwigni sterowania hydraulicznego. Aby uruchomić dźwignię sterowania hydrauliką, pociągnij spust do tyłu palcem wskazującym, zanim popchniesz dźwignię sterowania hydrauliką do przodu.

OSTRZEŻENIE

Nigdy nie próbuj dłużej niż 5 sekund utrzymywać ciśnienia do rozłupania klody, która

jest wyjątkowo twarda.

Po tym czasie olej pod ciśnieniem zostanie mocno przegrzany i można doprowadzić do uszkodzenia maszyny. Przy takich twardych kłodach należy je obrócić o 90 stopni i sprawdzić czy nie da jej się rozłupać od drugiej strony. W każdym przypadku, gdy nie można rozłupać kłody oznacza to, że jej twardość przekracza możliwości wydajności tej łuparki i kłody nie należy rozłupywać na tym urządzeniu.

Zawsze umiejscawiaj kłodę równo na prowadnicach, by żaden z końców nie wystawał. Upewnij się, że kłoda nie przekręci się i nie spadnie podczas rozłupywania. Nie przeciążaj noża klina rozłupując kłodę w jej górnej części. Może to złamać klin bądź uszkodzić maszynę.

Rozłupuj kłodę w kierunku jej włókien. Nie umieszczaj kłody w poprzek łuparki do rozłupywania. Może to być niebezpieczne i może poważnie uszkodzić maszynę.

Nie próbuj rozłupywać jednocześnie 2 kawałków klód. Jeden z nich może wzlecieć i cię uderzyć.

W przypadku niebezpieczeństwa i konieczności nagłego zatrzymania po prostu puść dźwignię albo wyłącznik) W takiej sytuacji tłok ruszy z powrotem)

9ys. 16

Nie próbuj wyciągać rozłupanej klody9 dopóki urządzenie nie jest całkowicie zatrzymane9 tzn) wszystkie ruchome elementy urządzenia zatrzymają się9 a tłok będzie w swojej pozycji wyjściowej)

Zdejmij rozłupane kawałki drewna i oczyść stolik z wiórów i odpadków drewna zanim położysz nową kłodę) Nie rób tego ręką-użyj np) szczotki)

%łodę kładź na stolik tak by dolny koniec9 który spoczywa na stoliku był opiłowany) Nigdy nie kładź rąk na górze klody podczas umieszczania jej na stoliku)

Nie rozłupuj kłód z dużą ilością gałązek) Wszystkie rozłupywane klody powinny być oczyszczone z gałązek)

NIEBEZPIECZEŃSTWO

Zakrzywione pieńki z zielonymi6suchymi gałączkami mogą zostać rozerwane pod

naciskiem klina!

Nie zostawiaj włączonej łuparki bez opieki. Gdy opuszczasz miejsce pracy wyłącz urządzenie.

6.8 Usuwanie zaklinowanego materiału

W zależności od rodzaju rozłupywanego drewna nie zawsze może dojść do rozłupania kłody na dwie części9 a kloda utknie w klinie. Gdy kloda zablokuje się (Rys. 17):

1. Zwolnij dźwignię sterowania hydraulicznego i wyłącznik urządzenia.
2. Po tym jak popychacz wróci na swoje miejsce i całkowicie się zatrzyma włóż kawałek drwalskiego klina pod zblokowaną kłode.
3. Uruchom łuparkę9 by klin wsunąt się całkowicie pod kłodę (Rys.17).

1. Powtarzaj procedurę z mocniej wyostrzonymi klinami aż do całkowitego uwolnienia klody.

OSTRZEŻENIE

Nie próbuj strącać zablokowanej kłody (Rys. 18). Może to spowodować uszkodzenie

urządzenia lub przypadkowo wprawić w ruch kłodę i spowodować wypadek. Nie używaj młotka do odblokowania kłody.

7. Czyszczenie, konserwacja, przechowywanie i zamawianie części zamiennych

OSTRZEŻENIE

Przed wykonaniem prac konserwacyjnych9 czyszczeniem9 transportem bądź

przechowywaniem wyłąc urządzenie9 wyciągnij wtyczkę sieciową i poczekaj9 aż urządzenie się zatrzyma. Pamiętaj by zabezpieczyć klin!

Zleć prace, które nie są opisane w tej instrukcji, upoważnionej placówce serwisowej.

7.1 Czyszczenie i konserwacja

Codzienna konserwacja:

• Po każdym użytkowaniu dokładnie wyczyść urządzenie m.in. z odpadków drewna i brudu. Usuwaj pozostałości rozłupywania używając szczotki.
• Utrzymuj otwory wentylacyjne silnika w czystości. By chronić silnik przed uszkodzeniem bądź pożarem nie dopuszczaj do zbierania się kurzu i innych zabrudzeń.
• Nie czyść urządzenia strumieniem wody ani nie płucz go. Woda nie może dostać się do środka urządzenia.
• Sprawdź poziom oleju hydraulicznego i przewody hydrauliczne (czy nie ma wycieku oleju).
• Nasmaruj wszystkie ruchome części maszyny.

7.2 Wymiana oleju hydraulicznego

Okresowo sprawdzaj poziom oleju hydraulicznego w zbiorniku. Uważaj by podczas sprawdzania poziomu nie zanieczyścić zbiornika brudem9 wiórkami drewna itp. Nie uruchamiaj łuparki bez oleju lub z niskim poziomem oleju. W takim przypadku powietrze może dostać się do systemu hydraulicznego. Nieutrzymywanie dostatecznego poziomu oleju w zbiorniku będzie skutkować słabą pracą urządzenia9 nieregularną pracą tłoka (bardzo nierówne ruchy w przód 6w tył)9 jak i uszkodzeniem pompy.

Pierwsza wymiana oleju powinna zostać przeprowadzona po 25-30 godzinach pracy9 a potem co 150 godzin pracy 6lub raz do roku.

Postępuj wg poniższych kroków:

1. Wyłącz urządzenie i upewnij się9 że wszystkie ruchome części się zatrzymały9 odłącz zasilanie.

2. Odkręć śrubę spustową oleju (Rys. 2, poz. 14) z miarką i wyjmij ją (Rys. 19).

1. Podnieś łuparkę do góry (umieść wcześniej blaszaną miskę lub inny pojemnik o pojemności 4 litry na podłodze) jak na Rys.20 i poczekaj aż wyleci cały olej.

1. Ustaw urządzenie otworem wlewu oleju do góry (Rys. 21).
2. Wlej świeży olej hydrauliczny w ilości 2,5 litra.

1. Wytrzyj miarkę oleju i włóż w zbiornik oleju9 trzymając ciągle łuparkę w pozycji pionowej.

2. Upewnij się 9 że poziom oleju jest między 2 rowkami na miarce (min a max).

1. Wyczyść śrubę spustową przed ponownym założeniem. Upewnij się 9 że jest dobrze dokręcona 9 by zapobiec wyciekowi oleju po powrocie do pozycji poziomej.

2. Sprawdzaj olej regularnie – poziom oleju powinien zawierać się między 2 rowkami na miarce oleju. Jeśli jest za mało oleju, uzupełnij.

OSTRZEŻENIE

Niski poziom oleju może uszkodzić pompę oleju. Może to spowodować nadmierną

temperatura w przekładni hydraulicznej.

9ekomendowane oleje hydrauliczne to:

SHELL Tellus 229 MOBIL DTE 119 ARAL Vitam G+229 BP Energol HLP-HM 22

7.3 Ostrzenie klina

%lin jest wykonany ze stali. Jeżeli klin jest tępy9 możesz go naostrzyć w punkcie serwisowym.

Ta łuparka jest wyposażona w wzmocniony klin rozłupujący9 który posiada ostrze poddane specjalnej obróbce. Po długim okresie pracy i kiedy widać 9 że jest to wymagane naostrzyć klin za pomocą pilnika drobnozębnego usuwający wszelkie zadziory lub płaskie zadziory na krawędzi.

7.4 Przechowywanie

1. Urządzenie przechowuj w suchym9 dobrze wentylowanym miejscu9 z dala od źródeł płomieni9 iskier czy źródeł ciepła9 zabezpieczonym przed pyłem i poza zasięgiem dzieci.
2. Przed ustawieniem urządzenia w zamkniętym pomieszczeniu odłącz urządzenie od zasilania elektrycznego oraz poczekaj9 aż ostygnie silnik.
3. Aby zapobiec wyciekowi oleju urządzenie stawiaj w pozycji poziomej i zabezpiecz przed przechyleniem.
4. Starannie oczyść urządzenie i elementy wyposażenia9 aby zapobiec powstaniu pleśni bądź pożarowi.
5. Nie zawijaj łuparki w worki foliowe – może w nich powstać wilgoć i pleśń.
6. Możesz zapakować urządzenie w oryginalny bądź zastępczy karton.

7.5 Przygotowanie do transportu

1. Przed przesuwaniem9 przenoszeniem czy transportem zawsze wyłącz urządzenie i wyciągnij wtyczkę z gniazdka sieciowego. Zabezpiecz klin.
2. Oczyć łuparkę z brudu i resztek drewna.
3. Urządzenie jest wyposażone w specjalne kółka znajdujące się z tyłu maszyny9 które ułatwiają transport tego urządzenia (na krótkie odcinki) np. aby przenieść łuparkę do drewna na miejsce pracy. Chwyć uchwyt9 aby lekko przechylić łuparkę po upewnieniu się 9 że pokrywa zbiornika oleju jest dokręcona.

Do transportu długodystansowego

Zamocuj łuparkę po podniesieniu jej do ciężarówki9 aby uniknąć jej swobodnego przemieszczania się.

1. Włóż urządzenie do oryginalnego bądź zastępczego kartonu.

OSTRZEŻENIE

Nie transportuj łuparki z załadowaną kłodą!

7.6 Zamawianie części

Przy zamawianiu części zamiennych podaj następujące dane urządzenia z tabliczki znamionowej 9 umieszczonej na obudowie:

• Typ urządzenia
• Numer artykułu
• Numer identyfikacyjny

W celu przyspieszenia realizacji zamówienia podaj numer części zamiennej9 którą potrzebujesz. Możesz również dosłać zdjęcie uszkodzonego elementu na adres mailowy producenta: [e-mail] – ułatw i to jednoznaczną identyfikację zwłaszcza w przypadku nieznajomości numeru części.

Zamówienia części możesz dokonać również w autoryzowanych punktach serwisowych9 których wykaz znajdziesz na stronie internetowej producenta: www.krysiak.pl.

OSTRZEŻENIE

UŻYWAJ TYLKO O9YGINALNYCH CZĘŚCI ZAMIENNYCH.

Części zamienne złej jakości mogą uszkodzić urządzenie i skrócić jej żywotność.

Producent nie ponosi odpowiedzialności za szkody wywołane przez urządzenie9 jeżeli zostaną one wywołane z powodu nieprawidłowo wykonanej samodzielnej naprawy9 zastosowania nieoryginalnych części zamiennych9

względnie zastosowania urządzenia niezgodnie z jego przeznaczeniem

8. 9ozwiązywanie problemów

OSTRZEŻENIE

WSZYSTKIE P9ACE NAP9AWCZE MUSZĄ BYĆ WYKONYWANE P9ZEZ SPECJALISTĘ.

Przed wykonaniem prac związanych z usuwaniem usterek wyciągnij wtyczkę ze źródła zasilania.

OSTRZEŻENIE

Niewłaściwe naprawy mogą spowodować niebezpieczne działanie produktu. To

zagraża Tobie i Twojemu otoczeniu.

Usterki, których nie można usunąć za pomocą poniższej tabeli, mogą zostać usunięte wyłącznie przez specjalistyczną firmę (centrum obsługi klienta).

Należy pamiętać, że wszelkie nieprawidłowe naprawy powodują również unieważnienie gwarancji i mogą zostać poniesione dodatkowe koszty.

Używaj wyłącznie oryginalnych części zamiennych. Tylko te części zamienne są zaprojektowane i odpowiednie dla produktu. Stosowanie innych części zamiennych nie tylko unieważnia gwarancję, ale może również narazić Ciebie i swoje otoczenie.

Problem	Prawdopodobna przyczyna	Rozwiązanie
%łoda nie została rozłupana. %łoda	została umieszczona niepoprawnie.	Umieść kłodę poprawnie.
	%łoda ma zbyt dużą średnicę lub jest zbyt twarda.	Rozłup na mniejsze kawałki.
	%lin nie rozłupuje.	Naostrz klin i sprawdź czy niema na nim wyszczerbień.
	Olej wycieka.	Zlokalizuj wyciek przy pomocy kawałka papieru9 skontaktuj się z autoryzowanym serwisem.
	Ciśnienie hydrauliczne jest zbyt niskie. Dokonano niewłaściwego ustawienia ciśnienia.	Skontaktuj się z autoryzowanym serwisem.
Popychacz napiera nierówno lub z dużymi wibracjami.	Brak oleju. Powietrze w układzie hydraulicznym.	Sprawdź poziom oleju. Uzupełnij go9 jeżeli to konieczne. Jeżeli problem się powtarza skontaktuj się z autoryzowanym serwisem.
Wyciek oleju z ramy lub innych zewnętrznych punktów.	Powietrze w układzie hydraulicznym.	Poluzuj śrubę spustową (3-4 obroty) przed uruchomieniem urządzenia.
	Śruba odpowietrzająca nie została dokręcona przed	Pamiętaj aby dokręcić śrubę odpowietrzającą przed
	transportem urządzenia. transportem.
	Wyciek ze zbiornika.
	Śruba spustowa oleju z miarką nie jest dobrze dokręcona	Dokręć śrubę spustową oleju.
	Zawór sterujący zespołem hydraulicznym został zużyty.	Skontaktuj się z autoryzowanym serwisem.
	Uszczelka olejowa jest nieszczelna.

§

9. Gwarancja

Na niniejsze urządzenie obowiązuje 24-miesięczna gwarancja. W ramach gwarancji gwarant zapewnia kupującemu nieodpłatne usunięcie usterek w funkcjonowaniu urządzenia wynikających z jego wadliwości konstrukcyjnych i materiałowych. Niektóre części konstrukcyjne ulegające normalnemu zużyciu oraz szkody wywołane naturalnym zużyciem9 przeciążeniem lub nieprawidłową obsługą9 są wykluczone z zakresu gwarancji. Warunkiem skorzystania ze świadczeń gwarancyjnych jest przestrzeganie podanych w instrukcji obsługi wskazówek dotyczących oczyszczania9 konserwacji i napraw urządzenia. Próby samodzielnej naprawy urządzenia względnie jego rozebranie albo otwarcie obudowy silnika przez osoby nieupoważnione9 powodują wygaśnięcie gwarancji.

Warunkiem skorzystania ze świadczenia gwarancyjnego jest przekazanie nierozmontowanego urządzenia wraz z dowodem zakupu naszemu centrum serwisowemu lub sprzedawcy. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 30 dni9 licząc od dnia dostarczenia urządzenia przez Użytkownika.

W przypadku reklamacji gwarancyjnej lub zlecenia naprawy należy dostarczyć oczyszczone urządzenie wraz z informacją o usterce pod adres naszego punktu serwisowego. W celu ustalenia wskazówek dotyczących nadania przesyłki należy skontaktować się z gwarantem.

Utylizację Twojego urządzenia przeprowadzimy bezpłatnie.

Naprawy nie objęte gwarancją można zlecać odpłatnie naszemu centrum serwisowemu.

10. Usuwanie odpadów i recycling

%ażde gospodarstwo jest użytkownikiem sprzętu elektrycznego i elektronicznego9 a co za tym idzie – potencjalnym wytwórcą niebezpiecznego dla ludzi i środowiska odpadu9 z tytułu obecności w tymże niebezpiecznych substancji9 mieszanin oraz części składowych. Z drugiej strony zużyty sprzęt to cenny materiał9 z którego można odzyskać surowce takie jak miedź9 cyna9 szkło9 żelazo itp.

Starannie opróżnij zbiornik oleju. Nie wylewaj zużytego oleju do zlewu9 na ziemię9 ani do kanalizacji – oddaj go osobno w punkcie recyklingu.

Użytkownik urządzenia zgodnie z przepisami o ochronie środowiska zobowiązany jest do prowadzenia prawidłowej gospodarki odpadami zgodnie z przepisami krajowymi. Nie wyrzucaj urządzeń razem z odpadami domowymi. Przekaż niepotrzebne urządzenie9 jego akcesoria i opakowanie do zgodnej z przepisami o ochronie środowiska naturalnego utylizacji. Oddaj je w punkcie recyklingu – użyte w produkcji elementy z tworzyw sztucznych i metalu można posegregować i poddać selektywnej utylizacji. Informacje o dostępnym systemie zbierania zużytego sprzętu

elektrycznego i elektronicznego można znaleźć u sprzedawcy oraz w urzędzie miasta6gminy.

Przekaż rozłupany materiał do spalenia w kominku9 nie wyrzucaj go do kontenera na śmieci.

Pamiętaj9 że odpowiednie postępowanie ze zużytym sprzętem zapobiega negatywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego2

W przypadku pytań zwrócić się o poradę do Centrum Serwisowego producenta.

Pamiętaj9 że producent bezpłatnie przeprowadzi utylizację przesłanych do niego uszkodzonych i zużytych swoich urządzeń.

11. 9yzyko resztkowe

ZAG9OŻENIA MECHANICZNE

Mechanizm dwuręcznego sterowania minimalizuje ryzyko i niebezpieczeństwo związane z ruchomymi częściami maszyny9 ponieważ obie dłonie muszą spoczywać w bezpiecznych miejscach na urządzeniu (dźwignia sterowania hydraulicznego i włącznik) i dłoń jest chroniona osłoną bezpieczeństwa.

Puszczenie jednej z rąk wyłączy urządzenie.

OSTRZEŻENIE

Nie usuwaj ani nie demontuj żadnych urządzeń bezpieczeństwa (osłona dłoni) znajdujących

się na maszynie.

OSTRZEŻENIE

Rozłupywanie bez założonych urządzeń bezpieczeństwa może spowodować poważne

obrażenia operatora czy innych osób znajdujących się w pobliżu.

Zachowaj ostrożność podczas pracy9 chron dłonie i palce. Wiele wypadków zdarza się podczas powrotnej drogi tłoka.

ZAG9OŻENIA ELEKT9YCZNE

Wszystkie części maszyny9 które znajdują się pod napięciem są odpowiednio zaizolowane i zaplombowane pod oprawkami. Do ściągania oprawek wymagane są specjalne narzędzia i sprzęt.

NIEBEZPIECZEŃSTWO

Ściąganie oprawek podczas pracy maszyny jest niedozwolone.

Mimo tego iż producent ponosi odpowiedzialność za konstrukcję urządzenia eliminującą niebezpieczeństwo9 pewne elementy ryzyka są podczas pracy nie do uniknięcia:

• odrzucenie rozłupanego przedmiotu;
• uszkodzenie słuchu w przypadku długotrwałej pracy bez ochraniaczy;
• uszkodzenie wzroku i twarzy przez odpryskujące elementy obrabianego materiału;
• pochwycenie i wplątanie odzieży w ruchome części;
• ryzyko zmiażdżenia bądź amputacji kończyn.

OSTRZEŻENIE

Suche i wyschnięte drewno może podskakiwać 9 gdy pęknie może zranić twarz operatora.

Należy nosić odpowiednią odzież ochronną2

OSTRZEŻENIE

%awałki drewniane powstające podczas łupania mogą spaść i zranić nogi operatora)

OSTRZEŻENIE

Podczas łupania drewna części ciała mogą ulec zmiażdżeniu lub oddzieleniu podczas opuszczania klina)

OSTRZEŻENIE

Istnieje ryzyko utknięcia rozłożystego drewna podczas jego łupania) Informujemy9 że drewno oddzielanie jest pod wysokim naciskiem i palce mogą zostać ściśnięte w szczelinie)

OSTRZEŻENIE

%awałki drewna mogą być łupane wyłącznie pod odpowiednim kątem2 %awałki drewna ustawione ukośnie mogą się ześlizgnąć podczas cięcia2

，

„cena,ryzyka,resztkowego,

Przestrzegając wskazówek znajdujących się w instrukcji obsługi zagrożenie resztkowe przy używaniu łuparki może zostać ograniczone) Istnieje ryzyko w przypadku niestosowania się do powyższych zaleceń)

12. 9ysunek złożeniowy nr 1

Dział części zamiennych:

Tel.: [phone]

[e-mail]
