| Typ produktu | Pralka automatyczna |
| Marka | Siemens |
| Model | WM14LPHEPL |
| Wymiary (wys. x szer. x gł.) | 84,8 cm x 59,8 cm x 59,0 cm |
| Głębokość z zamkniętymi drzwiami | 63,2 cm |
| Głębokość z otwartymi drzwiami | 106,3 cm |
| Masa | 71,9 kg |
| Maksymalny wsad | 10,0 kg |
| Napięcie sieciowe | 220-240 V, 50-60 Hz |
| Moc znamionowa | 2300 W |
| Minimalne zabezpieczenie instalacji | 10 A |
| Ciśnienie wody | 100-1000 kPa (1-10 bar) |
| Długość węża doprowadzającego wodę | 150 cm |
| Długość węża odprowadzającego wodę | 150 cm |
| Długość przewodu zasilającego | 160 cm |
| Programy | Bawełna, Eco 40-60, Syntetyki, Mix szybki, Delikatne/Jedwab, Wełna, Płukanie, Wirowanie/Odpompowanie, Higiena, Automatyczny delikatny, Automatyczny, Czyszczenie bębna, Super 15'/30' |
| Funkcje specjalne | i-Dos (inteligentne dozowanie), Home Connect (Wi-Fi), Speed, Pranie wstępne, Dodatkowe płukanie, Wstrzymane płukanie, Moczenie, Mniej zagnieceń, Gotowe za, Zabezpieczenie przed dziećmi |
| Prędkość wirowania | maks. 1400 obr./min |
| Klasa efektywności energetycznej | A (na podstawie programu Eco 40-60) |
| Poziom hałasu (wirowanie) | Ok. 76 dB(A) (typowe) |
| Pobór mocy (tryb czuwania) | 0,50 W; z Wi-Fi: 1,50 W |
Często zadawane pytania - WM14LPHEPL SIEMENS
Pytania użytkowników dotyczące WM14LPHEPL SIEMENS
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Pralka w formacie PDF za darmo! Znajdź swoją instrukcję WM14LPHEPL - SIEMENS i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. WM14LPHEPL marki SIEMENS.
INSTRUKCJA OBSŁUGI WM14LPHEPL SIEMENS
pl Instrukcja obsługi i instrukcje montażu
Więcej informacji na ten temat można znaleźć w cyfrowym podręczniku użytkownika.
1.1 Wskazówki ogólne 4
1.2 Użytkowanie zgodne z przeznaczeniem.... 4
1.3 Ograniczenie grupy użytkowników 4
1.4 Bezpieczna instalacja...... 5
1.5 Bezpieczne użytkowanie ..... 7
1.6 Bezpieczne czyszczenie i konserwacja 9
2 Zapobieganie szkodom materialnym.... 11
3 Ochrona środowiska i oszczędność.... 12
3.1 Usuwanie opakowania ..... 12
3.2 Oszczędzanie energii i zasobów naturalnych .... 12
3.3 Tryb oszczędzania energii..... 13
4 Ustawianie i podłączanie...... 13
4.1 Rozpakowywanie urządzenia ... 13
4.2 Zakres dostawy 13
4.3 Wymagania dotyczące miejsca ustawienia.... 14

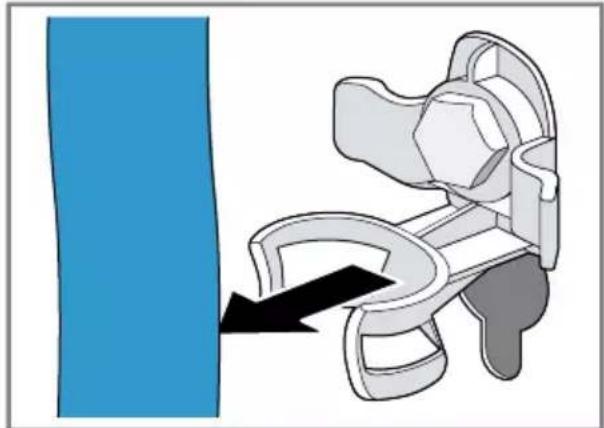

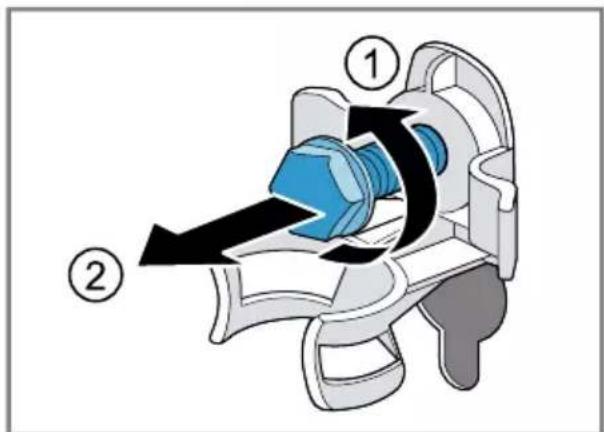

4.4 Demontaż zabezpieczeń transportowych.... 14
4.5 Podłączanie urządzenia ..... 16

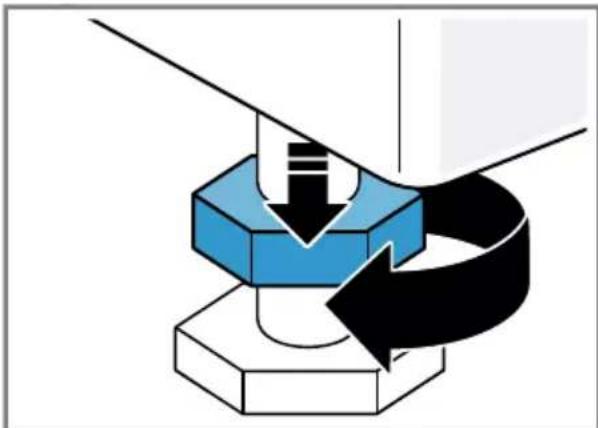

4.6 Wypoziomowanie urządzenia... 17
4.7 Podłączanie urządzenia do sieci elektrycznej ..... 17
5 Poznawanie urządzenia .... 18
5.1 Urządzenie.... 18
5.2 Szufladka na środki piorące..... 18

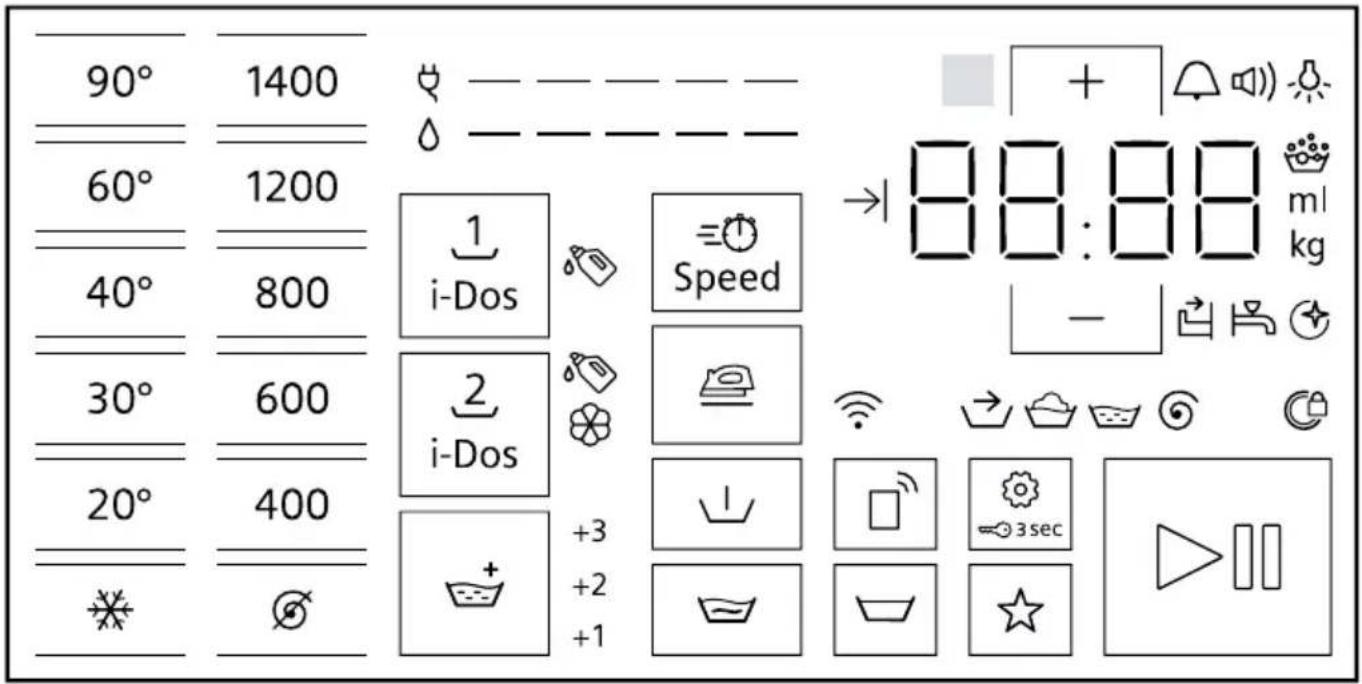

5.3 Pulpit obsługi.... 19
5.4 Logika obsługi.... 19
6 Przed pierwszym użyciem ..... 20

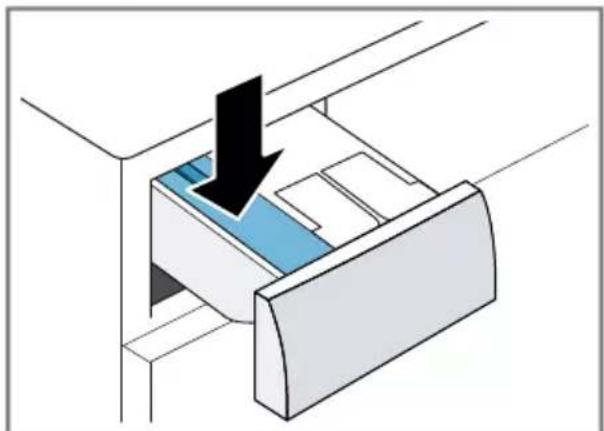

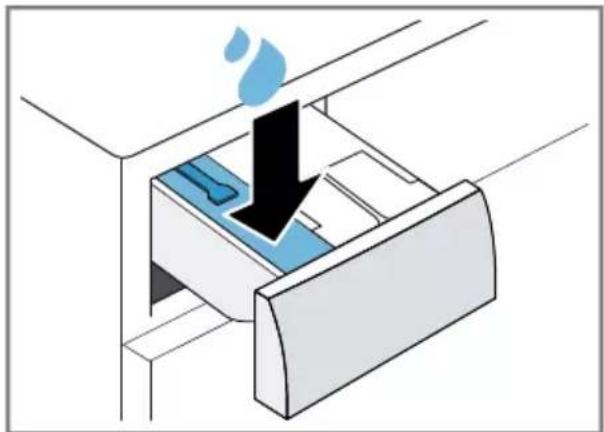

6.1 Uruchamianie cyklu prania bez tekstyliów 20
7 Wyświetlacz.... 22
8 Przyciski 25
9 Programy 28
10 Akcesoria.... 32
11 Pranie.... 32
11.1 Przygotowanie prania...... 32
12 Środki piorące i pielegnacyjne 33
13 Podstawowy sposób obstugi.... 33
13.1 Włączanie urządzenia...... 33
13.2 Ustawianie programu ..... 33
13.3 Dopasowywanie ustawień programu.... 33
13.4 Zapisywanie ustawień programu 33
13.5 Wkładanie prania 34
13.6 Wsypywanie/wlewanie
środka piorącego i pielę-
gnacyjnego.... 34
13.7 Włączanie programu ..... 34
13.8 Dokładanie prania 34
13.9 Przerwanie programu ..... 34
13.10 Wyjąć pranie.... 35
13.11 Wyłączanie urządzenia...... 35
pl
14 Zabezpieczenie przed dziećmi 35
14.1 Aktywacja zabezpieczenia przed dziećmi 35
14.2 Dezaktywacja zabezpieczenia przed dziećmi ..... 35
15 Inteligentny system dozo- wania.... 35
15.1 Uruchamianie programu z inteligentnym systemem dozowania .... 35

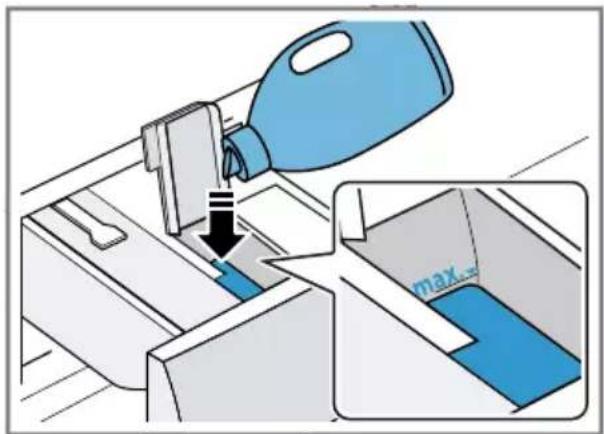

15.2 Napełnianie pojemnika do-
zującego: 36
15.3 Zawartość pojemnika dozu-
jącego.... 37
15.4 Podstawowa ilość dozowanych środków .... 38
16 Home Connect 38
16.1 Konfiguracja aplikacji Home Connect.... 39
16.2 Konfiguracja Home Connect.... 39
16.3 Aktywacja Wi-Fi na urządzeniu.... 39
16.4 Dezaktywacja Wi-Fi na urządzeniu 39
16.5 Resetowanie ustawień sie-
ciowych urządzenia .... 39
16.6 Zdalne włączanie...... 40
16.7 Ochrona danych...... 40
17 Ustawienia podstawowe...... 41
17.1 Przegląd ustawień podsta-
wowych.... 41
17.2 Zmiana ustawień podsta-
wowych.... 42
18 Czyszczenie i pielegnacja...... 42
18.1 Czyszczenie bębna 42
18.2 Czyszczenie szufladki na
środki piorące ...... 43

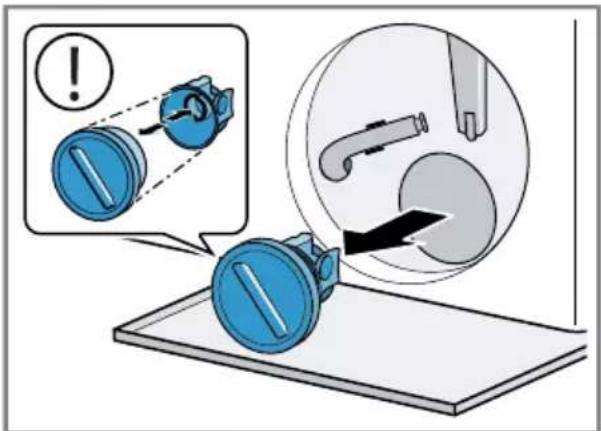

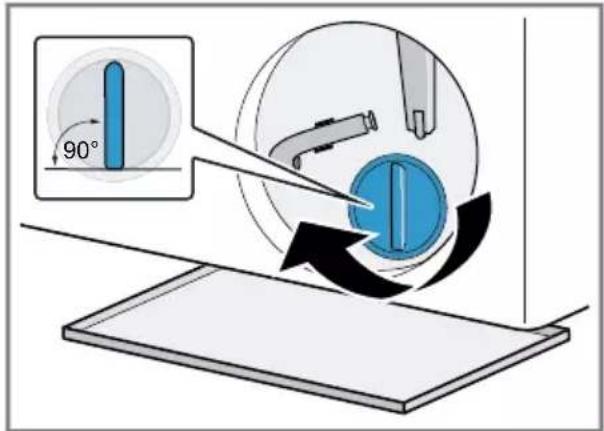

18.3 Czyszczenie pompy wody ..... 44
19 Usuwanie usterek.... 48
19.1 Odblokowanie awaryjne ..... 61
20 Transport, przechowywanie i utylizacja.... 61
20.1 Demontaż urządzenia...... 61
20.2 Montaż zabezpieczeń transportowych.... 61
20.3 Ponowne uruchomienie urządzenia 61
20.4 Utylizacja zużytego urządzenia 62
21 Serwis 62
21.1 Numer produktu (E-Nr) i nu-mer fabryczny (FD)....63
22 Parametry zużycia.... 64
23 Dane techniczne.... 65
24 Deklaracja zgodności ...... 66
1 Bezpieczeństwo
Przestrzegać poniższych wskazówek bezpieczeństwa.
1.1 Wskazówki ogólne
■ Należy dokładnie przeczytać niniejszą instrukcję.
■ Instrukcję należy zachować i starannie przechowywać jako źródło informacji, a także z myślą o innych użytkownikach.
- Jeżeli w trakcie transportu urządzenie zostało uszkodzone, nie wolno go podłączać.
1.2 Użytkowanie zgodne z przeznaczeniem
Urządzenia należy używać wyłącznie:
■ do prania tekstyliów przystosowanych do prania w pralkach automatycznych oraz wełny przystosowanej do prania ręcznego zgodnie z informacjami podanymi na etykiecie produktu.
■ przy użyciu wody wodociągowej i standardowych dostępnych w handlu środków piorących i pielęgnacyjnych.
■ w prywatnym gospodarstwie domowym i zamkniętych pomieszczeniach domowych.
■ do wysokości 4000 m nad poziomem morza.
1.3 Ograniczenie grupy użytkowników
To urządzenie może być obsługiwane przez dzieci powyżej lat 8 oraz przez osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych albo osoby nieposiadające wymaganego doświadczenia i/lub wiedzy tylko pod warunkiem, że znajdują się one pod nadzorem lub zostały dokładnie poinformowane o sposobie bezpiecznej obsługi urządzenia oraz zrozumiały wynikające stąd zagrożenia.
Dzieciom nie wolno bawić się urządzeniem.
Dzieciom nie wolno wykonywać bez nadzoru żadnych przewidzia- nych dla użytkownika czynności z zakresu czyszczenia i konser- wacji urządzenia.
Uniemożliwić dostęp do urządzenia dzieciom do lat 3 i zwierzętom domowym.
1.4 Bezpieczna instalacja
⚠️ OSTRZEŻENIE – Ryzyko porażenia prądem!
Nieprawidłowo wykonane instalacje stanowią poważne zagrożenie.
- Urządzenie należy podłączyć i użytkować zgodnie z informacja- mi podanymi na tabliczce znamionowej.
- Urządzenie musi być podłączone do sieci elektrycznej prądu przemiennego przez prawidłowo zainstalowane gniazdo z elementem uziemiającym.
- Układ przewodów ochronnych domowej instalacji elektrycznej musi być wykonany zgodnie z przepisami. Instalacja musi mieć wystarczająco duży przekrój kabla.
W przypadku stosowania wyłącznika różnicowoprądowego należy stosować tylko jeden typ z oznaczeniem 📞 - Nigdy nie zasilać urządzenia poprzez zewnętrzne urządzenie przełączające, np. wyłącznik czasowy lub pilot zdalnego sterowania.
Jeśli urządzenie jest zainstalowane, wtyczka przewodu zasilającego musi być łatwo dostępna, a jeśli łatwy dostęp nie jest możliwy, w obrębie stałej instalacji elektrycznej należy zainstalować odłącznik zgodny z przepisami instalacyjnymi, odłączający wszystkie bieguny urządzenia od sieci elektrycznej. - Przy ustawianiu urządzenia należy uważać, by nie doszło do zaciśnięcia lub uszkodzenia przewodu sieciowego.
Uszkodzona izolacja lub uszkodzony przewód sieciowy stanowią poważne zagrożenie.
- Nigdy nie dopuszczać do kontaktu przewodu przyłączeniowego z gorącymi częściami urządzenia lub źródłami ciepła.
- Nigdy nie dopuszczać do kontaktu przewodu przyłączeniowego z przedmiotami zakończonymi ostrym czubkiem i ostrymi krawędziami.
- Nigdy nie załamywać, nie zgniatać ani nie modyfikować przewodu przyłączeniowego.
⚠ OSTRZEŻENIE – Ryzyko pożaru!
Używanie przedłużonego przewodu sieciowego i niezaaprobowanych adapterów stanowi zagrożenie.
▶ Nie używać przedłużaczy ani rozgałęźników wielogniazdowych.
- Używać tylko zaaprobowanych przez producenta adapterów i przewodów sieciowych.
Jeżeli przewód sieciowy jest za krótki i nie jest dostępny dłuższy przewód sieciowy, należy się skontaktować ze specjalistyczną firmą elektryczną, która dokona odpowiedniej adaptacji domowej instalacji elektrycznej.
⚠ OSTRZEŻENIE – Ryzyko odniesienia obrażeń!
Duży ciężar urządzenia może spowodować zranienie.
▶ Nie podnosić urządzenia w pojedynkę.
Jeśli pralka i suszarka zostaną ustawione jedna na drugiej nie- zgodnie z instrukcją, urządzenie ustawione na górze może spaść.
- Do mocowania suszarki na pralce używać wyłącznie zestawu łączeniowego producenta suszarki. Inna metoda ustawienia jest niedozwolona.
- Nie stawiać jednego urządzenia na drugim, jeśli producent suszarki nie oferuje odpowiedniego zestawu połączeniowego.
- Nie stawiać urządzeń różnych producentów i o różnej głębokości i szerokości jedno na drugim.
- Nie stawiać pralki i suszarki ustawionych jedna na drugiej na podwyższeniu, gdyż urządzenia mogą się przewrócić.
⚠ OSTRZEŻENIE – Ryzyko uduszenia się!
Dzieci mogą sobie naciągnąć materiały opakowania na głowę lub zawinąć się w nie i udusić się.
- Materiały z opakowania należy trzymać poza zasięgiem dzieci.
- Nie pozwalać dzieciom na zabawę opakowaniem, a szczególnie folią.
⚠ WAŻNE – Ryzyko odniesienia obrażeń!
Urządzenie może wibrować lub przemieszczać się podczas pracy.
▶ Ustawić urządzenie na czystym, równym i twardym podłożu.
Wypoziomować urządzenie za pomocą nóżek i poziomnicy.
Nieprawidłowy montaż węży i przewodów przyłączeniowych grozi potknięciem.
▶ Węże i przewody przyłączeniowe ułożyć w taki sposób, aby nie występowało żadne niebezpieczeństwo potknięcia się.
Jeśli urządzenie jest przesuwane za wystające elementy, jak np. drzwi, części mogą się oderwać.
▶ Nie przesuwać urządzenia za wystające elementy.
⚠ WAŻNE – Ryzyko zacięcia!
Ostre krawędzie urządzenia mogą być przyczyną skaleczeń w przypadku dotknięcia.
▶ Nie dotykać ostrych krawędzi urządzenia.
- Podczas instalacji i transportu urządzenia używać rękawic ochronnych.
1.5 Bezpieczne użytkowanie
⚠️ OSTRZEŻENIE – Ryzyko porażenia prądem!
Uszkodzone urządzenie lub uszkodzony przewód przyłączeniowy stanowią zagrożenie.
▶ Nigdy nie włączać uszkodzonego urządzenia.
- Nigdy nie ciągnąć za przewód przyłączeniowy, aby odłączyć urządzenie od sieci. Zawsze ciągnąć za wtyczkę przewodu przyłączeniowego.
W przypadku uszkodzenia urządzenia lub przewodu przyłączeniowego należy natychmiast wyciągnąć wtyczkę przewodu przyłączeniowego lub wyłączyć bezpiecznik w skrzynce bezpiecznikowej i zamknąć zawór wody.
▶ Wezwać serwis. → Strona 62
Wnikająca wilgoć może prowadzić do porażenia prądem.
▶ Używać urządzenia wyłącznie w zamkniętych pomieszczeniach.
- Nigdy nie narażać urządzenia na działanie wysokiej temperatury i wilgoci.
- Nie używać do czyszczenia urządzenia myjek parowych ani ciśnieniowych, węży i spryskiwaczy.
OSTRZEŻENIE – Ryzyko uszczerbku na zdrowiu!
Dzieci mogą się zamknąć w urządzeniu i narazić się na śmiertelne niebezpieczeństwo.
- Nie ustawiać urządzenia za drzwiami, które mogą uniemożliwiać lub utrudniać otwieranie drzwiczek urządzenia.
- Odłączyć wtyczkę przewodu sieciowego zużytego urządzenia od gniazda sieciowego, a następnie przeciąć przewód sieciowy i zniszczyć zamek drzwi urządzenia, uniemożliwiając ich zamknięcie.
⚠ OSTRZEŻENIE – Ryzyko uduszenia się!
Dzieci mogą połknąć drobne części lub zadławić się nimi, co może doprowadzić do uduszenia.
- Drobne części należy trzymać poza zasięgiem dzieci.
▶ Nie należy pozwalać dzieciom na zabawę drobnymi częściami.
⚠ OSTRZEŻENIE – Ryzyko zatrucia!
Środki piorące i pielęgnacyjne mogą spowodować zatrucie w przypadku połknięcia.
W razie przypadkowego połknięcia środka należy zasięgnąć porady lekarskiej.
- Środki piorące i pielęgnujące przechowywać w miejscu niedostępnym dla dzieci.
⚠ OSTRZEŻENIE – Ryzyko wybuchu!
Jeśli pranie zostało wcześniej poddane działaniu środków czyszczących na bazie rozpuszczalników, może to spowodować wybuch w urządzeniu.
- Przed praniem dokładnie wypłukać rzeczy poddane wstępnełu czyszczeniu.
⚠ WAŻNE – Ryzyko odniesienia obrażeń!
Wchodzenie lub wspinanie się na urządzenie może spowodować pęknięcie pokrywy.
- Nie wchodzić, ani nie wspinać się na urządzenie. Urządzenie może się przewrócić w przypadku siadania na otwartych drzwiach lub opierania się o nie.
▶ Nie siadać na drzwiach urządzenia, ani nie opierać się o nie.
▶ Nie stawiać żadnych przedmiotów na drzwiach urządzenia.
Przy wkładaniu rąk do obracającego się bębna może dojść do zranienia.
- Przed włożeniem rąk poczekać, aż bęben całkowicie się zatrzyma.
⚠ WAŻNE – Ryzyko oparzenia!
Roztwór środka piorącego jest gorący podczas prania w wysokich temperaturach.
▶ Nie dotykać gorącego roztworu środka piorącego.
⚠ WAŻNE – Ryzyko oparzeń chemicznych!
Przy otwieraniu szufladki na środki piorące znajdujące się w urządzeniu środki piorące i pielęgnacyjne mogą pryskać. W przypadku kontaktu z oczami lub skórą może dojść do podrażnień.
W przypadku kontaktu ze środkami piorącymi lub pielęgnacyjnymi dokładnie przepłukać oczy lub skórę czystą wodą.
- W razie przypadkowego połknięcia środka należy zasięgnąć porady lekarskiej.
- Środki piorące i pielęgnujące przechowywać w miejscu niedostępnym dla dzieci.
1.6 Bezpieczne czyszczenie i konserwacja
⚠️ OSTRZEŻENIE – Ryzyko porażenia prądem!
Nieprawidłowo przeprowadzane naprawy stanowią poważne zagrożenie.
- Naprawy urządzenia mogą być wykonywane wyłącznie przez wykwalifikowany personel.
- Do naprawy urządzenia należy używać wyłącznie oryginalnych części zamiennych.
W przypadku uszkodzenia przewodu sieciowego tego urządzenia należy zlecić jego wymianę wymieniony przez producenta, jego serwis lub przez odpowiednio wykwalifikowaną osobę, co jest koniecznym warunkiem wykluczenia zagrożeń.
Wnikająca wilgoć może prowadzić do porażenia prądem.
- Nie używać do czyszczenia urządzenia myjek parowych ani ciśnieniowych, węży i spryskiwaczy.
⚠ OSTRZEŻENIE – Ryzyko odniesienia obrażeń!
Stosowanie nieoryginalnych części zamiennych i elementów wyposażenia dodatkowego jest niebezpieczne.
- Używać wyłącznie oryginalnych części zamiennych i elementów wyposażenia dodatkowego producenta.
⚠ OSTRZEŻENIE – Ryzyko zatrucia!
Stosowanie środków czyszczących zawierających rozpuszczalniki może spowodować powstanie toksycznych oparów.
- Nie stosować środków czyszczących zawierających rozpuszczalniki.
2 Zapobieganie szkodom materialnym
UWAGA!
Nieprawidłowe dozowanie płynów do płukania tkanin, środków piorących, środków pielęgnacyjnych i czyszczących może mieć negatywny wpływ na działanie urządzenia.
- Przestrzegać zaleceń producenta dotyczących dozowania.
Przekroczenie maksymalnej pojemności załadunkowej ma negatywny wpływ na działanie urządzenia.
- Przestrzegać maksymalnej poje- mości załadunkowej dla każdego programu i nie przekraczać jej. → "Programy", Strona 28
Podczas transportu urządzenie ma zamontowane zabezpieczenia transportowe. Nieusunięte zabezpieczenia transportowe mogą spowodować szkody materialne i uszkodzenie urządzenia.
- Przed uruchomieniem należy całkowicie usunąć wszystkie zabezpieczenia transportowe i przechować je.
- Przed każdym transportem należy całkowicie zamontować wszystkie zabezpieczenia transportowe, aby uniknąć szkód transportowych.
Niewłaściwe podłączenie węża dopływowego może prowadzić do powstania szkód materialnych.
- Mocno dokręcić złącza dopływu wody.
Wąż dopływowy podłączać do kra- nu w miarę możliwości bezpośred- nio, bez użycia dodatkowych ele- mentów łączących, takich jak ad- aptery, przedłużki, zawory itp.
- Średnica wewnętrzna kurka musi wynosić co najmniej 17 mm.
Długość gwinta na złączu kranu powinna wynosić co najmniej 10 mm.
Zbyt niskie lub zbyt wysokie ciśnienie wody może mieć negatywny wpływ na działanie urządzenia.
- Upewnić się, że ciśnienie wody w instalacji wodociągowej wynosi co najmniej 100 kPa (1 bar) i maksymalnie 1000 kPa (10 barów).
- Jeśli ciśnienie wody przekracza podaną wartość maksymalną, należy zainstalować zawór redukcyjny między przyłączem wody pitnej a zestawem węży urządzenia.
- Nie podłącać urządzenia do baterii mieszającej bezciśnieniowego podgrzewacza wody.
Zmodyfikowane lub uszkodzone węże wodne mogą spowodować uszkodzenia materialne i uszkodzenia urządzenia.
- Nigdy nie załamywać, zgniatać, modyfikować ani przecinać przewodu sieciowego.
Używać tylko dostarczonych z urządzeniem węży wodnych lub oryginalnych węży zamiennych. - Nigdy nie używać ponownie używanych już wcześniej węży wodnych. Użytkowanie urządzenia przy użyciu zanieczyszczonej lub zbyt gorącej wody może prowadzić do powstania szkód materialnych i spowodować uszkodzenie urządzenia.
- Urządzenie zasilać tylko zimną woda wodociągową.
Nieodpowiednie środki czyszczące mogą uszkodzić powierzchnie urządzenia.
- Nie należy stosować ostrych ani ciernych środków czyszczących.
- Nie używać środków czyszczących o dużej zawartości alkoholu.
- Nie używać poduszeczek ciernych ani szorstkich gąbek.
- Urządzenie należy czyścić wyłącznie wodą i miękką, wilgotną ście-reczką.
pl Ochrona środowiska i oszczędność
- Natychmiast usuwać wszelkie pozostałości środków piorących i sprayów. które mają kontakt z urządzeniem.
3 Ochrona środowiska i oszczędność
3.1 Usuwanie opakowania
Materiały opakowaniowe są przyjazne dla środowiska i nadają się do recyklingu.
- Poszczególne elementy utylizować zgodnie z rodzajem materiału.
3.2 Oszczędzanie energii i za- sobów naturalnych
Urządzenie użytkowane zgodnie z tymi wskazówkami zużywa mniej prądu i wody.
Stosować programy z niskimi temperaturami i dłuższym przebiegiem prania oraz wykorzystywać maksymalną pojemność załadunkową.
- Zużycie energii i wody jest wówczas najbardziej efektywne.
Stosować oszczędne ustawienia programów.
- Po dostosowaniu ustawień danego programu na wyświetlaczu pojawi się informacja o oczekiwanym zużyciu.
Środki piorące w zależności od stopnia zabrudzenia prania.
W przypadku lekkich i normalnych zabrudzeń wystarczająca jest mniejsza ilość środka piorącego. W kwestii dozowania przestrzegać zaleceń producenta środka piorącego.
Zmniejszyć temperaturę prania przy lekko i normalnie zabrudzonym praniu.
√ Przy niższych temperaturach urządzenie zużywa mniej energii. W przypadku lekkiego i normalnego zabrudzenia wystarczają niższe temperatury od podanych na ety-kiecie pielęgnacyjnej.
Ustawić maksymalną prędkość wirowania, jeśli pranie ma być następnie suszone w suszarce bębnowej.
Dzięki temu czas trwania programu suszenia ulega skróceniu i zmniejsza się zużycie energii. Przy wyższej prędkości wirowania wilgotność resztkowa w praniu spada, a natężenie odgłosów wirowania wzrasta.
Prać bez prania wstępnego.
√ Pranie z opcją prania wstępnego wydłuża czas trwania programu oraz zwiększa zużycie energii i wody.
Urządzenie jest wyposażone w automatyczną regulację w zależności od wagi załadunku.
√ Automatyczna regulacja w zależności od wagi załadunku dopasowuje optymalne zużycie wody oraz czas trwania programu w zależności od rodzaju tkaniny i wielkości załadunku.
Urządzenie jest wyposażone w czujnik stopnia zabrudzenia wody.
√ Czujnik stopnia zabrudzenia wody skontroluje zmętnienie wody płuczącej podczas płukania i odpowiednio dostosowuje czas trwania oraz liczbę cykli płukania.
3.3 Tryb oszczędzania energii
Jeżeli urządzenie nie będzie przez dłuższy czas obsługiwane, automatycznie przełączy się na tryb oszczędzania energii.
Tryb oszczędzania energii zostaje zakończony przez ponowne uruchomienie urządzenia.
4 Ustawianie i podłącza- nie
4.1 Rozpakowywanie urządzenia
UWAGA!
Pozostawione w bębnie przedmioty, które nie są związane z pracą urządzenia, mogą być przyczyną szkód materialnych oraz uszkodzeń urządzenia.
- Przed uruchomieniem urządzenia należy usunąć z bębna te przedmioty i dołączone elementy wyposażenia dodatkowego.
- Zdjąć z urządzenia wszystkie elementy opakowania oraz pokrowce ochronne.
→ "Usuwanie opakowania", Strona 12 - Sprawdzić urządzenie pod kątem widocznych uszkodzeń.
- Otworzyć drzwi urządzenia. → "Podstawowy sposób obsługi", Strona 33
- Usunąć z bębna wyposażenie dodatkowe.
- Zamknąć drzwi urządzenia.
4.2 Zakres dostawy
Po rozpakowaniu należy sprawdzić wszystkie części pod kątem ewentualnych uszkodzeń podczas transportu.
UWAGA!
Używanie urządzenia z niekompletnym lub uszkodzonym wyposażeniem może mieć negatywny wpływ na funkcje urządzenia i może prowadzić do szkód materialnych i uszkodzeń urządzenia.
- Nie używać urządzenia z niekompletnym lub uszkodzonym wyposażeniem.
- Wymienić odpowiednie wyposażenie przed uruchomieniem urządzenia.
→ "Akcesoria", Strona 32
Uwaga: W zakładzie produkcyjnym została przetestowana prawidłowość działania urządzenia. W urządzeniu mogą pozostać plamy po wodzie. Plamy znikają po pierwszym praniu.
W zakres dostawy wchodzą:
■ Pralka
■ Dodatkowe dokumenty
■ Zabezpieczenia transportowe → "Demontaż zabezpieczeń transportowych", Strona 14
■ Zaślepki
■ Wąż dopływowy → "Podłączanie węża doprowadzającego wodę", Strona 16
4.3 Wymagania dotyczące miejsca ustawienia
OSTRZEŻENIE
Ryzyko porażenia prądem!
Urządzenie zawiera elementy przewodzące napięcie elektryczne. Dotykanie elementów przewodzących napięcie elektryczne jest niebezpieczne.
- Nie użytkować urządzenia bez pokrywy.
OSTRZEŻENIE
Ryzyko odniesienia obrażeń!
Urządzenie ustawione na cokole może przechylić się podczas eksploatacji.
- Przed uruchomieniem należy bezwzględnie przymocować nóżki urządzenia za pomocą nakładek mocujących → Strona 32 dołączonych przez producenta.
UWAGA!
Zamarznięte resztki wody w urządzeniu mogą spowodować jego uszkodzenie.
- Nie ustawiać i nie użytkować urządzenia w miejscach zagrożonych wystąpieniem mrozu ani na ze- wnątrz.
Jeśli urządzenie zostanie przechylone o ponad 40°, może dojść do wycieku resztek wody z urządzenia i doprowadzić w konsekwencji do powstania szkód materialnych.
- Zachować ostrożność przy przechylaniu urządzenia.
- Transportować urządzenie w pozycji stojącej.
Miejsce ustawie- Wymagania nia
Cokół Zamocować
urządzenie za pomocą nakła- dek mocujących → Strona 32.
Drewniany strop belkowy
Ustawić urządzenie na wodood-pornej płycie drewnianej (grubość min. 30 mm), stabilnie przykręconej do podłogi.
Ciąg kuchenny Urządzenie moż-
na ustawić wy- łącznie pod cią- głym blatem ro- boczym, który jest stabilnie po- łączony z sąsi- dującymi szafka- mi. Wymagana szerokość wnęki: 60 cm.
Przy ścianie Nie zaciskać wę-
ży ani przewodu przyłączeniowego między ścianą a urządzeniem.
4.4 Demontaż zabezpieczeń transportowych
Podczas transportu urządzenie ma zamontowane z tyłu zabezpieczenia transportowe.
Uwaga: Śruby zabezpieczenia transportowego i tuleje należy zachować na wypadek transportu w później-
szym terminie.
→ "Montaż zabezpieczeń transportowych", Strona 61
- Wyjąć węże z uchwytów.
- Za pomocą klucza płaskiego SW13 wykręcić wszystkie 4 śruby zabezpieczeń transportowych① usunąć je ②
- Usunąć z uchwytu przewód przyłączeniowy.
- Przesunąć 4 zaślepki w dół.
Uwaga: Aby blokady transportowe zamontować w urządzeniu na czas transportu, należy wykonać opisane poniżej czynności w odwrotnej kolejności.
pl Ustawianie i podłączanie
4.5 Podłączanie urządzenia
Podłączanie weża doprowadzającego wodę
- Podłączyć do urządzenia wąż do- prowadzający wodę.
- Podłączyć wąż doprowadzający wodę do zaworu wody (26,4 mm = 3/4").
- Ostrożnie otworzyć zawór wody i sprawdzić szczelność w miejscach podłączenia.
Rodzaje przyłączy odpływu wody
Informacje te ułatwiają podłączenie urządzenia do odpływu wody.
UWAGA!
Podczas odpompowywania wody wąż odprowadzający wodę znajduje się pod ciśnieniem i może odłączyć się od zainstalowanego punktu przyłączeniowego.
- Zabezpieczyć wąż odprowadzający wodę przed niezamierzonym odłączeniem.
Uwaga: Uwzględnić wysokości odpompowywania.
Maksymalna wysokość odpompowywania wynosi 100 cm.
Syfon Zabezpieczyć
miejsce podłączenia opaską zaciskową (24-40 mm).
Umywalka Zamocować wąż
odprowadzający wodę za pomocą kolanka → Strona 32 i zabezpieczyć.
Odpływ wody do rury z tworzywa sztucznego z gumowym kołnierzem lub do kratki ściekowej
Zamocować wąż odprowadzający wodę za pomocą kolanka → Strona 32 i zabezpieczyć.
4.6 Wypoziomowanie urządzenia
W celu ograniczenia hałasu i wibracji oraz w celu uniknięcia przemieszczania się urządzenia należy odpowiednio wypoziomować urządzenie.
- Odkręcić nakrętki zabezpieczające kluczem płaskim o rozmiarze 17 w kierunku zgodnym z ruchem wska- zówek zegara.
- W celu wypoziomowania urządzenia obracać nóżki urządzenia. Sprawdzić ustawienie za pomocą poziomnicy.
Wszystkie nóżki urządzenia muszą stać stabilnie na podłożu.
- Nakrętki zabezpieczające dokręcić do obudowy przy użyciu klucza płaskiego o rozmiarze 17.
Przy tym przytrzymać nóżkę urządzenia, nie zmieniając jej wysokości.
4.7 Podłączanie urządzenia do sieci elektrycznej
Uwaga: Dla tego urządzenia instalacja elektryczna domu musi być zgodna z lokalnymi wymogami prawnymi i przepisami bezpieczeństwa oraz powinna być zaopatrzona w wyłącznik różnicowopрядowy.
-
Podłączyć wtyczkę przewodu sieciowego urządzenia do gniazda sieciowego w pobliżu urządzenia. Parametry przyłączeniowe urządzenia można znaleźć w rozdziale Dane techniczne → Strona 65.
-
Sprawdzić, czy wtyczka jest stabilnie połączona z gniazdem sieciowym.
5 Poznawanie urządzenia
5.1 Urządzenie
W tym miejscu można znaleźć przegląd części urządzenia.
W zależności od typu urządzenia przedstawione na ilustracji szczegóły, takie jak kolor czy kształt, mogą się różnić.
| 1 | Klapa konserwacyjna pompy wody → Strona 44 |
| 2 | Drzwi |
| 3 | Szufladka na środki piorące → Strona 18 |
| 4 | Pulpit obsługi → Strona 19 |
| 5 | Wąż odprowadzający wodę → Strona 16 |
| 6 | Przewód przyłączeniowy → Strona 17 |
7 Zabezpieczenia transportowe → Strona 14

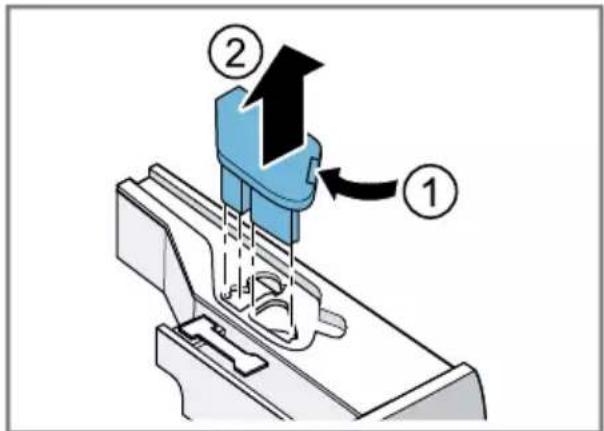

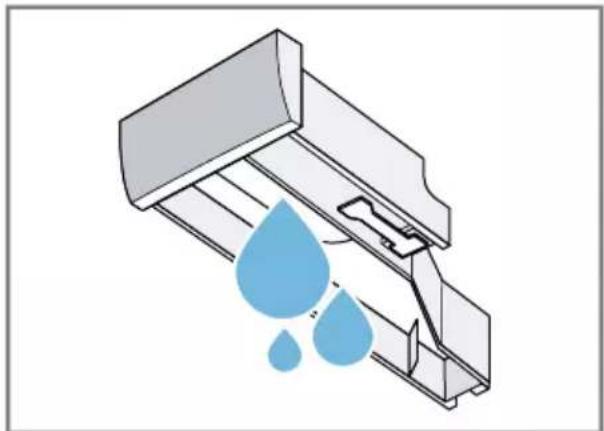

5.2 Szufladka na środki piorące
Uwaga: Przestrzegać podanych przez producenta informacji dotyczących użytkowania i dozowania środków piorących i pielęgnujących oraz
informacji podanych w opisach programów.
| 1 | Przegródka dozowania ręcznego |
| 2 | ☀/ ⚫Pojemnik dozujący płyn do płukania i środki piorące w płynie |
| 3 | 💡: Pojemnik dozujący do środków piorących w płynie |
1 Przegródka dozowania ręcznego
2 ✉/ ⚫Pojemnik dozujący płyn do płukania i środki piorące w płynie
3: Pojemnik dozujący do środków piorących w płynie
5.3 Pulpit obsługi
Panel obsługi służy do sterowania funkcjami urządzenia i zapewnia informacje o jego stanie.
1 Programy → Strona 28
2 Programator → Strona 33
3 Przyciski → Strona 25 i wyświetlacz → Strona 22
5.4 Logika obsługi
Niektóre obszary wyświetlacza są do- tykowe. Aktywują one ustawienia po dotknięciu przycisku. Aktywowane ustawienia są zaznaczone na wyświe- tlaczu jaśniejszym kolorem. Aktywo-
pl użyciem
wane ustawienia można zmienić lub dezaktywować, powtórnie naciskając na wyświetlaczu odpowiednie przyci- ski.
UWAGA!
Wywieranie zbyt dużego nacisku na wyświetlacz może prowadzić do uszkodzeń.
▶ Nie wywierać silnego nacisku na wyświetlacz.
- Nie naciskać wyświetlacza ostro zakończonymi i ostrymi przedmiotami.
6 Przed pierwszym użyciem
Przygotować urządzenie do użycia.
6.1 Uruchamianie cyklu prania bez tekstyliów
Urządzenie zostało poddane dokładnej kontroli przed opuszczeniem fabryki. Aby usunąć resztki wody, pierwsze pranie należy wykonać bez tekstyliów.
-
Nacisnąć ①
Proces włączania trwa kilka sekund. -
Ustawić program Czyszczenie bębna.
-
Zamknąć drzwi.
-
Wyciągnąć szufladkę na środki piorące.
-
Włać ok. 1 I wody wodociągowej do przegródki dozowania ręcznego.
- Wsypać uniwersalny proszek do prania do przegródki dozowania ręcznego.
Aby zapobiec powstawaniu piany, użyć tylko połowy zalecanej przez producenta ilości środka piorące- go do lekko zabrudzonego prania. Nie używać środków piorących do wełny ani do tkanin delikatnych.
-
Wsunąć szufladkę na środki piorące.
-
W celu uruchomienia programu nacisnąć ▷.
√ Na wyświetlaczu widoczny jest po- zostały czas trwania programu.
√ Po zakończeniu programu na wyświetlaczu pojawia się: End.
- Włączyć pierwszy cykl prania lub nacisnąć ① aby wyłączyć urządzenie.
→ "Podstawowy sposób obsługi", Strona 33
7 Wyświetlacz
Na wyświetlaczu wyświetlane są aktualne wartości ustawień, możliwości wyboru lub informacje i wskazówki.
Przykładowe wskazanie na wyświetlaczu
| Wskazanie Nazwa więcej informacji | ||
| 0:401 | Czas trwania programu / czas po-zostały do końca programu | Przewidywany czas trwania programu lub czas pozostały do końca programu w go-dzinach i minutach. |
| →| 101 | Gotowe za | → "Przyciski", Strona 25 |
| 10,01 | Zalecany załadu-nek | Maksymalna pojemność załadunkowa dla ustawionego programu w kg. |
| Pranie Status programu | ||
| Płukanie Status programu | ||
| Wirowanie Status programu | ||
| End Zakończenie pro-gramu | Status programu | |
| +1 | Płukanie dodatko-we | Aktywowane są dodatkowe cykle płuka-nia. |
| +2 | ||
| +3 | → "Przyciski", Strona 26 | |
| 1 Przykład | ||
| Zużycie energii Zużycie energii w przypadku ustawionego programu.■ —: niskie zużycie energii■ —: wysokie-zużycie energii | ||
| Zużycie wody Zużycie wody w przypadku ustawionego programu.■ —: niskie zużycie wody■ —: wysokie-zużycie wody | ||
| Sygnał końca Ustawienie podstawowe | ||
| Dźwięk przyci-sków | Ustawienie podstawowe | |
| Jasność wyświetlacza | Ustawienie podstawowe | |
| Przypomnienie o konieczności wy-czyszczenia bęb-na | miga: bęben jest zanieczyszczony. W celu przeprowadzenia czyszczenia i pielęgnacji bębna oraz zbiornika pralki włączyć pro-gram Czyszczenie bębna.→ "Czyszczenie bębna", Strona 42 | |
| Wi-Fi ■ świeci się: urządzenie jest połączone z siecią domową.■ miga: urządzenie próbuje połączyć się z siecią domową.→ "Home Connect ", Strona 38 | ||
| Pojemnik dozują-cy środki piorące w płynie | ■ świeci się: inteligentny system dozowa-nia środków piorących w płynie jest ak-tywowany.■ miga: minimalny poziom napełnienia pojemnika dozującego nie został osią-gnięty.→ "Inteligentny system dozowania", Strona 35(środek piorący w płynie) | |
| 1 Przykład | ||
| Pojemnik dozują-cy środki piorące w płynie lub płyn do płukania. | ■ świeci się: inteligentny system dozowa-nia środków piorących w płynie lub płynu do płukania jest aktywowany.■ miga: minimalny poziom napełnienia pojemnika dozującego nie został osiągnięty.→ "Inteligentny system dozowania", Strona 35(środek piorący w płynie) ( płyn do płukania) | |
| 50 ml1 | Podstawowa ilość dozowanych środków | Podstawowa ilość dozowanych środków piorących lub płynu do płukania.→ "Podstawowa ilość dozowanych środków", Strona 38 |
| : System kontroli napięcia | miga: automatyczny system kontroli napięcia rozpoznaje niedopuszczalny spadek napięcia. Program zostaje zatrzymany.Uwaga: Program jest kontynuowany, gdy napięcie ponownie osiągnie dopuszczalny poziom. | |
| • System kontroli napięcia | miga: program został wstrzymany z powodu niedopuszczalnego spadku napięcia. Napięcie ponownie osiągnęło dopuszczalny poziom i program jest kontynuowany.Uwaga: Czas przebiegu programu ulega wydłużeniu. | |
| System wykrywania piany | Urządzenie wykryło zbyt dużą ilość piany. | |
| Drzwi ■ świeci się: drzwi są zablokowane i nie można ich otworzyć.■ miga: drzwi nie są zamknięte.■ wył.: drzwi są odblokowane i można je otworzyć. | ||
| Zawór wody ■ Brak ciśnienia wody.■ Ciśnienie wody jest zbyt niskie. | ||
| E:35 / -101 | Błąd Kod błędu, informacja o błędzie, sygnał. | |
| 1Przykład | ||
8 Przyciski
Wybór możliwych ustawień programu zależy od wybranego programu.
| Przycisk Wybór więcej informacji | ||
| ▶▶▶ (Start/Pauza) ■ uruchomienie■ przerwanie■ zatrzymanie | Włączanie, przerywanie lub zatrzymywanie programu. | |
| ≡○ Speed ■ aktywacja■ dezaktywacja | Aktywacja lub dezaktywacja skrócone-go czasu trwania programu.Uwaga: Zwiększa się zużycie energii.Rezultat prania nie ulega przez to pogorszeniu. | |
| 1 i-Dos ■ aktywacja■ dezaktywacja■ Podstawowa ilość dozowanych środków | Krótkie naciśnięcie przycisku powodu-je aktywację lub dezaktywację intel-gentnego systemu dozowania środków piorących w płynie 🎯Naciskanie przycisku przez ok. 3 se-kundy umożliwia ustawienie podsta-wowej ilości dozowanych środków.→ "Inteligentny system dozowania", Strona 35 | |
| 2i-Dos ■ aktywacja■ dezaktywacja■ Zawartość po-jemnika dozują-cego■ Podstawowa ilość dozowa-nych środków | Krótkie naciśnięcie przycisku powodu-je aktywację lub dezaktywację intel-gentnego systemu dozowania płynu do płukania 🎯 lub środka piorącego w płynie 🎯Naciskanie przycisku przez ok. 3 se-kundy umożliwia określenie zawartości pojemnika dozującego lub ustawienie podstawowej ilości dozowanych środków.→ "Inteligentny system dozowania", Strona 35 | |
| - / +(Gotowe za) | do 24 godzin Określić czas zakończenia programu.Czas trwania programu jest już uwzględniony w ustawionej liczbie godzin.Po rozpoczęciu programu wyświetli się czas trwania programu. | |
| ☀ - 90°(Temperatura) | ☀ - 90 Dopasować temperaturę.Ustawiona temperatura w °C. | |
| ∅ - 1400(Wirowanie) | ∅ - 1400 Dopasowanie prędkości obrotowej wirowania lub dezaktywacja wirowania. Ustawiona prędkość wirowania w obr./min.Po dokonaniu wyboru Ⓦwoda zostaje odpompowana, a wirowanie dezaktywowane. Pranie pozostaje mokre w bębnie. | |
| 1 (wyłącznik sie-ciowy) | ■ włączenie■ wyłączenie | Włączenie lub wyłączenie urządzenia. |
| □ (zdalny) ■ aktywacja■ dezaktywacja■ otwarcie menuHome Connect | → "Zdalne włączanie", Strona 40 | |
| ∞ 3 sec (Ustaw.fab. 3 sek) | ■ aktywacja■ dezaktywacja | → "Zabezpieczenie przed dziećmi", Strona 35 |
| ∞(Ustawienia) | Wielokrotny wybór | → "Ustawienia podstawowe", Strona 41 |
| ⊥ (Pranie wstęp-ne) | ■ aktywacja■ dezaktywacja | Aktywacja lub dezaktywacja prania wstępnego, np. do prania mocno za-brudzonych tekstyliów.Uwaga: Po aktywowaniu inteligentne-go systemu dozowania środek piorący jest automatycznie dozowany do pra-nia wstępnego i prania zasadniczego. Jeśli inteligentny system dozowania zostanie dezaktywowany, środek piorący do prania wstępnego należy do-dać bezpośrednio do bębna. |
| ⓷(Woda i płuk.plus) | ■ +1■ +2■ +3 | Aktywacja lub dezaktywacja maksymalnie trzech dodatkowych cykli płu-kania.Zalecane w przypadku szczególnie wrażliwej skóry lub w regionach z bar-dzo miękką wodą. |
| ⊞ (Wstrzymane płukanie) | ■ aktywacja■ dezaktywacja | Aktywacja lub dezaktywacja wirowania i odpompowania wody na zakończe-nie cyklu prania.Po ostatnim płukaniu pranie pozostaje w wodzie. |
| (moczenie) ■ aktywacja■ dezaktywacja | Aktywacja lub dezaktywacja namacza-nia.Przed praniem zasadniczym rzeczy le-ża dłużej w wodzie.Jest to wskazane w przypadku szcze-gólnie trudnych do usunięcia zabru-dzeniach. | |
| (Mniej zagnieceń) | ■ aktywacja■ dezaktywacja | Aktywacja lub dezaktywacja prania z redukcją zagnieceń.Przebieg oraz prędkość obrotowa wi-rowania są dopasowywane w celu zmniejszenia zagnieceń w praniu.Uwaga: Tekstylia po praniu mają wiek-szą wilgotność resztkową. W celu re-dukci zagnieceń rozwiesić tekstylia bezpośrednio po praniu. |
| (Ulubione) ■ zapisz■ ustaw | Przytrzymanie przycisku przez co naj-mniej 3 sekundy powoduje zapisanie indywidualnych ustawień programu.→ "Zapisywanie ustawień programu", Strona 33Krótkie naciśnięcie przycisku powodu-je ustawienie programu zgodnie z in-dywidualnymi ustawieniami. | |
9 Programy
Uwaga: Etykiety pielęgnacyjne na tkaninach zawierają dodatkowe informacje ułatwiające wybór programu.
| Program Opis maks. | załadu-nek(kg) | |
| Bawełna Pranie wytrzymałych tkanin z bawełny, Inu i włókien mieszanych.Nadaje się również jako program krótki dla normal- nie zabrudzonych ubrań, w przypadku aktywowania ≡ Speed.Ustawienie programu:▪ maks. 90°C▪ maks. 1400 obr./min | 10,05,0 ^1 | |
| Eco 40-60 Pranie tekstyliów z bawełny, Inu i włókien miesza- nych.Uwaga:Tekstylia, które zgodnie z symbolem pielę- gnacyjnym przeznaczone są do prania w tempera- turze od 40°C ▼do 60 C , rożna prać razem.Skuteczność prania odpowiada najlepszej klasie skuteczności prania według norm prawnych.W przypadku tego programu temperatura prania zostanie automatycznie dopasowana tak, aby osią- gnąć optymalną efektywność energetyczną przy najlepszej skuteczności prania. Nie można zmienić temperatury prania.Ustawienie programu:Uwaga:W przypadku tego programu nie da się na- stawić temperatury i jest ona ustalona automatycz- nie.▪ maks. - °C▪ maks. 1400 obr./min | 10,0 | |
| Syntetyki Pranie tekstyliów z włókien syntetycznych i miesza- nych.Ustawienie programu:▪ maks. 60 °C▪ maks. 1200 obr./min | 4,0 | |
| ^1 Aktywowano ≡Speed ^2 Pranie nie jest możliwe. | ||
| Mix szybki Pranie tekstyliów z bawełny, Inu, włókien syntetycznych i mieszanych.Program przeznaczony do lekko zabrudzonego prania.Ustawienie programu:▪ maks. 60 °C▪ maks. 1400 obr/min | 4,0 | |
| Delikatne /Jedwab | Pranie delikatnych wyrobów tekstylnych z jedwabiu, wiskozy i syntetyków.Używać środka piorącego do tkanin delikatnych lub jedwabiu.Uwaga:Wyjątkowo delikatne tkaniny lub tekstylia z haftkami lub fiszbinami prać w specjalnych siatkach do prania.Ustawienie programu:▪ maks. 40 °C▪ maks. 800 obr/min | 2,0 |
| Wełna Pranie tkanin wełnianych lub z domieszką wełny,nadających się do prania ręcznego lub w pralce.Aby zapobiec zbieganiu się prania, bęben bardzo delikatnie porusza prane tekstylia, zachowując dłuższe przerwy w procesie prania.Używać środka piorącego do wełny.Ustawienie programu:▪ maks. 40 °C▪ maks. 800 obr/min | 2,0 | |
| Płukanie Płukanie z późniejszym wirowaniem i odpompowa-niem wody.Ustawienie programu: maks. 1400 obr./min. | - | |
| Wirowanie / Od-pompowanie | Wirowanie i odpompowanie wody.Jeśli woda ma zostać tylko odpompowana, aktywo-waćPranie nie zostanie odwirowane.Ustawienie programu: maks. 1400 obr./min. | - |
| ... inne progra-my | Programy dodatkowe można wybierać bezpośred-nio przez aplikację Home Connect.Opis programów jest dostępny w aplikacji Ho-me Connect. | - |
| ^1 Aktywowano ^2 Pranie nie jest możliwe. | ||
| Uwaga: Urządzenie musi być połączone z siecią domową i zarejestrowane w aplikacji Home Connect.→ "Home Connect ", Strona 38 | ||
| Higiena Pranie wytrzymałych tkanin z bawełny, Inu i włókien mieszanych.Program zalecany w przypadku alergii i szczególnie wysokich wymagań higienicznych.Uwaga: Gdy ustawiona temperatura zostanie osiągnięta, jest utrzymywana na stałym poziomie podczas całego procesu prania.Ustawienie programu:■ maks. 60 °C■ maks. 1400 obr/min | 6,5 | |
| Automatyczny delikatny | Pranie delikatnych tekstyliów z bawełny, włókien syntetycznych i mieszanych.Delikatny przebieg procesu prania.Stopień zabrudzenia i rodzaj tkaniny są automatycznie rozpoznawane. Proces prania zostaje dopasowany.Uwaga: W przypadku tego programu nie da się nastawić temperatury ani prędkości obrotowej wirowania i są one ustalone automatycznie.Temperatura wynosi maksymalnie 30 °C.Prędkość obrotowa wirowania wynosi maksymalnie 800 obr./min. | 3,5 |
| Automatyczny Pranie wytrzymałych tkanin z bawełny, syntetyków i włókien mieszanych.Stopień zabrudzenia i rodzaj tkaniny są automatycznie rozpoznawane. Proces prania zostaje dopasowany.Uwaga: W przypadku tego programu nie da się nastawić temperatury ani prędkości obrotowej wirowania i są one ustalone automatycznie.Temperatura wynosi maksymalnie 40 °C.Prędkość obrotowa wirowania wynosi maksymalnie 1400 obr./min. | 6,0 | |
| ^1 Aktywowano ≡Speed ^2 Pranie nie jest możliwe. | ||
| Czyszczenie bębna | Czyszczenie i pielęgnacja bębna.Stosować ten program w następujących przypad-kach:przed pierwszym użyciemw przypadku częstego prania w temperaturze 40°C i niższychpo dłuższej nieobecnościUżywać uniwersalnego proszku do prania lub środ-ka piorącego z wybielaczem. Dodać środek piorący do przegródki dozowania ręcznego.→ "Szufladka na środki piorące", Strona 18Aby zapobiec powstawaniu piany, zmniejszyć ilość środka piorącego o połowę.Nie używać płynu do płukania tkanin.Nie używać środków piorących do wełny lub tkanin delikatnych, jak również środków piorących w płynie. | -^2 |
| Super 15' / 30' Pranie tekstyliów z bawełny, włókien syntetycznych i mieszanych.Krótki program do lekko zabrudzonych tekstyliów w małych ilościach.Czas trwania programu: ok. 30 minut.W celu skrócenia czasu trwania programu do 15 minut, aktywować Speed. Maksymalny ciężar wsadu zmniejsza się do 2,0 kg.Ustawienie programu:maks. 40 °Cmaks. 1200 obr/min | 4,0 | |
^1 Aktywowano = Speed
^2 Pranie nie jest możliwe.
10 Akcesoria
Używać oryginalnych elementów wyposażenia. Są one dokładnie dostosowane do urządzenia.
Uwaga: Niektóre elementy wyposażenia są dostępne w innych kolorach.
Należy skontaktować się z
→ "Serwis", Strona 62.
| Zastosowanie Numer artykułu | ||
| Nakładki mocujące Poprawa stabilności urządzenia. | WX975600 | |
| Kolanko Mocowanie węża odpro-wadzającego wodę. | 00655300 | |
| Podest Ustawić urządzenie na podwyższeniu, aby można było je łatwo załadować i rozładować. | WMZ20490 | |
11 Pranie
11.1 Przygotowanie prania
UWAGA!
Przedmioty pozostawione w praniu mogą spowodować uszkodzenie pranych tekstyliów oraz bębna.
- Przed eksploatacją urządzenia wy- jąć wszystkie przedmioty z kieszeni pranych tekstyliów.
-
Aby oszczędzać urządzenie i prane tkaniny, należy je przygotować.
-
Opróżnić kieszenie
- Usunąć piasek z mankietów i kieszeni
- Zapiąć poszwy na kołdry i poduszki
– Zamknąć wszystkie zapięcia na zamki błyskawiczne, rzepy, haftki i pętelki
– Związać paski z tkaniny, tasiemki fartuchów lub używać siatek do prania
– dłuższe sznurki ściągające lub sznurki z twardymi zakończeniami w kapturach lub spodniach wiązać ze sobą
– Odpiąć od firanek żabki i ołowiane taśmy lub prać firanki w specjalnych siatkach do prania
– W przypadku małych elementów bielizny, np. skarpetek dziecięcych, używać siatki do prania
– Niektóre uporczywe, zaschnięte plamy można usunąć poprzez wielokrotne pranie
– Duże i małe sztuki bielizny prać razem
– Nie wcierać świeżych plam, nasączyć je roztworem wody i mydła
– Rozłożyć pranie i poruszyć, aby nie było ściśle ułożone lub przestrzegać opisu programów.
12 Środki piorące i pielę- gnacyjne
Zalecenia producenta w zakresie stosowania i dozowanie zamieszczone są na opakowaniu.
Uwagi
■ W przypadku używania środków piorących w płynie stosować wyłącznie preparaty samopłynące.
■ nie mieszać ze sobą różnych środków piorących w płynie
■ nie mieszać środka piorącego z płynem do płukania
■ Nie stosować starych i mocno zagęszczonych produktów.
■ nie stosować środków zawierających rozpuszczalniki, substancje żrące lub wydzielające gazy, np. wybielacz w płynie
■ środki farbujące stosować oszczędnie, sól może uszkodzić powłokę ze stali nierdzewnej
■ nie stosować w urządzeniu środków odbarwiających
■ nie napełniać octem pojemników dozujących → Strona 36 do inteligentnego dozowania
13 Podstawowy sposób obsługi
13.1 Włączanie urządzenia
Wymaganie: Urządzenie jest odpowiednio ustawione i podłączone. → "Ustawianie i podłączanie", Strona 13
▶ Nacisnąć①
Proces włączania trwa kilka sekund.
√ Przeprowadzany jest słyszalny test działania.
Uwaga: Oświetlenie bębna gaśnie automatycznie.
13.2 Ustawianie programu
- Obrócić programator w celu wy-brania żądanego programu.
→ "Programy", Strona 28 - W razie potrzeby dopasować ustawienia programu.
→ "Dopasowywanie ustawień programu", Strona 33
13.3 Dopasowywanie usta- wień programu
Wymaganie: Program jest ustawiony. → "Ustawianie programu", Strona 33
▶ Dopasować ustawienia programu.
→ "Przyciski", Strona 25
Przestrzegać informacji na temat Logika funkcjonowania
→ Strona 19.
Uwagi
■ Ustawienia programu nie są zapisywane na stałe dla danego programu.
■ Po włączeniu lub wyłączeniu intelligentnego systemu dozowania ustawienie zostanie zapisane.
13.4 Zapisywanie ustawień programu
Indywidualne ustawienia programu można zapisać w Ulubionych.
Wymagania
■ Program jest ustawiony.
→ "Ustawianie programu", Strona 33
■ Ustawienia programu zostały dopasowane.
→ "Dopasowywanie ustawień programu", Strona 33
Przez ok. 3 sekundy naciskać☆
pl obstugi
W celu wywołania zapisanego programu nacisnąć ☆
Uwaga: W celu nadpisania zapisanego programu powtórzyć wymienione powyżej kroki.
13.5 Wkładanie prania
Uwaga: Aby uniknąć powstawania zagnieceń, przestrzegać maksymalnego załadunku programów. → "Programy", Strona 28
Wymagania
■ Pranie jest przygotowane i posortowane.
→ "Pranie", Strona 32
■ Bęben jest pusty.
- Otworzyć drzwi.
- Włożyć pranie do bębna.
- Zamknąć drzwiczki.
Upewnić się, że w drzwiach urządzenia nie zostało przytrzaśnięte pranie.
13.6 Wsypywanie/wlewanie środka piorącego i piełęgnacyjnego
W przypadku programów, w których inteligentne dozowanie nie jest możliwe lub pożądane, środek piorący można dodać ręcznie.
Wskazówka: Oprócz stosowania intelligentnego dozowania możliwe jest dodawanie do przegródki dozowania ręcznego innych środków pielęgnacyjnych do tkanin, np. odplamiacza, krochmalu czy wybielacza. Do przegródki dozowania ręcznego nie doda- wać środka piorącego, aby uniknąć jego przedawkowania lub powstawa- nia w bębnie nadmiernej ilości piany.
Uwaga: Przestrzegać instrukcji dotyczących Środków piorących i pielęgnacyjnych → Strona 33.
- Wyciągnąć szufladkę na środki piorące.
- Dodać środek piorący. → "Szufladka na środki piorące", Strona 18
- Jeżeli jest taka potrzeba, dodać środek pielęgnacyjny.
- Wsunąć szufladkę na środki piorące.
13.7 Włączanie programu
Wymaganie: Program jest ustawiony.
→ "Ustawianie programu", Strona 33
▶ Nacisnąć ▷□□
√ Na wyświetlaczu widoczny jest po- zostały czas Gotowe za.
√ Po zakończeniu programu na wyświetlaczu pojawia się: End.
13.8 Dokładanie prania
Po uruchomieniu programu można, w zależności od statusu programu, dołożyć lub wyjąć pranie.
- Nacisnać ▷□□
Praca urządzenia zostaje wstrzymana.
Uwaga: W przypadku potrzeby dołożenia prania, przestrzegać wskazówek na wyświetlaczu.
→ "Wyświetlacz", Strona 24
- Otworzyć drzwi.
- Dołożyć lub wyjąć pranie.
- Zamknąć drzwi.
- Nacisnać ▷□□
13.9 Przerwanie programu
- Nacisnać ▷□□
- Otworzyć drzwi.
Ze względu na bezpieczeństwo użytkownika drzwi urządzenia są zablokowane przy wysokiej temperaturze i wysokim poziomie wody.
– W przypadku wysokiej tempera- tury włączyć program Płukanie.
- Przy wysokim poziomie wody włączyć program Wirowanie lub ustawić odpowiedni program w celu odpompowania.
→ "Wyjąć pranie", Strona 35
13.10 Wyjąć pranie
-
Otworzyć drzwi.
-
Wyjąć pranie z bębna.
13.11 Wyłączanie urządzenia
-
Nacisnąć ①
-
Zakręcić zawór wody.
-
Wytrzeć do sucha kołnierz gumowy i usunąć ciała obce.
- Drzwi urządzenia i dozownik na środki piorące pozostawić otwarte, aby pozostałości wody mogły odparować.
14 Zabezpieczenie przed dziećmi
Urządzenie można zabezpieczyć przed niezamierzonym użyciem elementów obsługi.
14.1 Aktywacja zabezpieczenia przed dziećmi
▶ Naciskać 3 sec przez ok. 3 sekundy.
√ Elementy obsługi są zablokowane.
Zabezpieczenie przed dziećmi po- zostaje aktywne również po wyłą- czeniu urządzenia oraz w przypad- ku przerwy w dostawie prądu.
14.2 Dezaktywacja zabezpieczenia przed dziećmi
Wymaganie: Aby dezaktywacja zabezpieczenia przed dziećmi była możliwa, urządzenie musi być włączone.
▶ Naciskać ≈3 sec przez ok. 3 sekundy.
15 Inteligentny system dozowania
W zależności od programu i jego ustawień system automatycznie dozuje optymalne ilości płynnego środka piorącego i zmiękczacza.
15.1 Uruchamianie programu z inteligentnym systemem dozowania
Jeżeli użytkownik nie chce ręcznie dozować środka piorącego w płynie lub płynu zmiękczającego, używać inteligentnego systemu dozowania. Do-
pl Inteligentny system dozowania
stępność tej funkcji jest zależna od ustawionego programu i jest aktywowana automatycznie.
Uwaga
Jeżeli używany jest inteligentny system dozowania, nie napełniać komory do ręcznego dozowania dodatkowymi środkami piorącymi ani płynami zmiękczającymi.
→ "Wsypywanie/wlewanie środka piorącego i pielęgnacyjnego", Strona 34. Jeżeli użytkownik chce dla ustawionego programu dozować ręcznie, należy uwzględnić następujące wskazówki:
■ Przed rozpoczęciem programu dezaktywować inteligentny system dozowania. Ustawienia pozostają zapisane w pamięci również po wyłączeniu urządzenia.
→ "Przyciski", Strona 25
■ Włać środek piorący lub płyn zmiękczający do komory do ręcznego dozowania.
→ "Wsypywanie/wlewanie środka piorącego i pielęgnacyjnego", Strona 34
■ Przed zakończeniu programu aktywować inteligentny system dozowania.
→ "Przyciski", Strona 25
Wymagania
■ Pranie jest przygotowane.
→ "Przygotowanie prania", Strona 32
■ Pranie jest posortowane.
■ Pranie jest włożone.
→ "Wkładanie prania", Strona 34
■ Program jest ustawiony.
→ "Ustawianie programu", Strona 33
■ Inteligentny system dozowania został aktywowany.
→ "Przyciski", Strona 25
→ "Wyświetlacz", Strona 24
→ "Wyświetlacz", Strona 23
-
Napełnić pojemnik dozujący.
→ "Napełnianie pojemnika dozującego:", Strona 36
Aby zastąpić zawartość pojemnika dozującego na inny produkt, wyczyścić dozownik na środki piorące.
→ "Czyszczenie szufladki na środki piorące", Strona 43 -
Jeżeli jest taka potrzeba, dopasować zawartość pojemnika dozującego → Strona 37.
-
W razie potrzeby dopasować podstawową ilość dozowanych środków → Strona 38.
-
W razie potrzeby dopasować ustawienia programu.
→ "Dopasowywanie ustawień programu", Strona 33
- Włączyć program.
→ "Włączanie programu", Strona 34
- Wyjąć pranie.
→ "Wyjąć pranie", Strona 35
15.2 Napełnianie pojemnika dozującego:
Jeżeli używane są inteligentne systemy dozowania lub urządzenie pokazuje podczas pracy informacje, na pełnić pojemniki dozujące.
Uwaga: Pojemniki dozujące napełniać wyłącznie odpowiednimi środka-mi piorącymi i pielęgnującymi → Strona 33.
Jeżeli istnieje potrzeba uzupełnienia środka piorącego w płynie lub płynu zmiękczającego w pojemniku dozującym, używać tego samego środka. Jeżeli istnieje potrzeba zamiany środka piorącego w płynie lub płynu zmiękczającego w pojemniku dozującym lub dozownik na środki piorące jest zanieczyszczony, wyczyścić uprzednio dozownik na środki piorą-
ce.
→ "Czyszczenie szufladki na środki piorące", Strona 43 W celu stosowania środka piorącego w płynie w obu pojemnikach dozujących należy wprowadzić odpowiednie ustawienia Zawartość pojemników dozujących → Strona 37.
Wymaganie: Wyświetlacz pokazuje wskazówkę, aby napełnić pojemnik dozujący.
→ "Wyświetlacz", Strona 24
→ "Wyświetlacz", Strona 23
-
Wyciągnąć szufladkę na środki piorące.
-
Otworzyć pokrywę systemu dozowania.
- Włać środek piorący w płynie oraz płyn do płukania do odpowiednich pojemników dozujących. → "Szufladka na środki piorące", Strona 18
Podczas napełniania nie przekraczać oznaczenia maksymalnego stanu napełnienia.
- Zamknąć pokrywę systemu dozo-wania.
Uwaga: Aby zapobiec wysychaniu środka piorącego w płynie lub płynu do płukania tkanin, zamknąć pokrywy natychmiast po napełnie-niu.
-
Jeżeli jest taka potrzeba, dolać ręcznie pomocniczego środka piorącego do komory. → "Wsypywanie/wlewanie środka piorącego i pielęgnacyjnego", Strona 34
-
Wsunąć szufladkę na środki piorące.
-
Dopasować podstawową ilość dozowanych środków → Strona 38.
15.3 Zawartość pojemnika dozującego
Uwagi
■ W przypadku zmiany zawartości pojemnika dozującego podstawowa ilość dozowanych środków dla tego pojemnika zostanie zresetowana.
pl Home Connect
- Jeśli oba pojemniki dozujące są napełnione środkiem piorącym w płynie, należy dokonać wyboru pojemnika dozującego, który będzie używany podczas prania.
Dopasowywanie zawartości pojemnika dozującego
- Naciskać iDos przez ok. 3 sekundy.
- W celu ustawienia pacisnąć i-2 Dos.
√ Wyświetlacz pokazuje. - W cel ustawienia ♦ponownie naci- snąć 1-Dos.
- W celu zakończenia ustawiania za- czekać przez krótki czas.
15.4 Podstawowa ilość dozo-wanych środków
Podstawowa ilość dozowanych środków zależy od zaleceń producenta środka piorącego, twardości wody i stopnia zabrudzenia prania. Zawsze ustawiać podstawową ilość dozowanych środków, która odpowia-da dozowaniu w przypadku normal- nego załadunku 4,5 kg.
Dopasowywanie podstawowej ilości dozowanych środków
- Naciskać Dos przez ok. 3 sekundy.
√ Na wyświetlaczu widoczne jest ustawienie podstawowej ilości dozowanego środka dla 📋 - W celu dopasowania ustawienia nacisnąć — / .+
- W celu zakończenia ustawiania zaczekać przez krótki czas.
Uwaga: W celu dopasowania podstawowej ilości dozowanego środka dla powtórzyć wymienione powyżej czynności za pomocą Dos.
16 Home Connect
To urządzenie może się łączyć z sie- cią. Połączyć urządzenie z urządze- niem mobilnym, aby umożliwiać sobie obstugiwanie jego funkcji przy użyciu aplikacji Home Connect, dostosowy- wanie jego ustawień podstawowych i monitorowanie jego aktualnego sta- nu.
Usługi Home Connect nie są dostępne we wszystkich krajach. Dostępność funkcji Home Connect jest uzałożniona od dostępności usług Home Connect w kraju użytkownika. Informacje na ten temat można znaleźć na: www.home-connect.com.
Aplikacja Home Connect prowadzi użytkownika przez cały proces rejestracji. W celu dokonania ustawień należy postępować zgodnie ze wskazówkami generowanymi przez aplikację Home Connect.
Wskazówki
■ Zastosować się do dołączonych dokumentów dotyczących funkcji Home Connect.
■ Należy się też stosować do wskazówek wyświetlanych w aplikacji Home Connect.
Uwagi
Należy przestrzegać zasad bezpieczeństwa zawartych w niniejszej instrukcji obsługi i upewnić się, że będą one przestrzegane także w przypadku zdalnego sterowania urządzeniem za pośrednictwem aplikacji Home Connect.
→ "Bezpieczeństwo", Strona 4
- Obsługa urządzenia przy użyciu znajdujących się na nim elementów ma zawsze pierwszeństwo. W tym czasie obsługa urządzenia za pośrednictwem aplikacji Home Connect nie jest możliwa.
16.1 Konfiguracja aplikacji Home Connect
- Zainstalować aplikację Home Connect na mobilnym urządzeniu końcowym.
- Uruchomić aplikację Home Connect i skonfigurować dostęp do Home Connect.
Aplikacja Home Connect prowadzi użytkownika przez cały proces rejestracji.
16.2 Konfiguracja Home Connect
Wymagania
■ Aplikacja Home Connect jest skonfigurowana na mobilnym urządzeniu końcowym.
■ Na routerze jest aktywowane Wi-Fi.
■ W miejscu ustawienia urządzenie znajduje się w zasięgu domowej sieci WLAN (Wi-Fi).
- Przy użyciu aplikacji Home Connect zeskanować kod QR.
- Postępować zgodnie ze wskazów-kami wyświetlanymi przez aplikację Home Connect.
16.3 Aktywacja Wi-Fi na urządzeniu
Uwaga: W przypadku aktywacji Wi-Fi zużycie energii zwiększa się w stosunku do informacji podanych w tabeli wartości zużycia.
- Naciskać ☐ przez ok. 3 sekundy.
- Ustawić program na pozycji 4.
√ Wyświetlacz pokazuje Con.
- Naciskać, daż na wyświetlaczu pojawi się on.
√ Wi-Fi jest aktywowane.
16.4 Dezaktywacja Wi-Fi na urządzeniu
- Naciskać ☐przez co najmniej 3 sekundy.
- Ustawić program na pozycji 4.
√ Wyświetlacz pokazuje Con.
- Naciskać ▷ż na wyświetlaczu pojawi się oFF.
√ Wi-Fi jest dezaktywowane.
Uwaga: Połączenie jest automatycznie przywracane po ponownym włączeniu Wi-Fi.
16.5 Resetowanie ustawień sieciowych urządzenia
- Naciskać ☐przez co najmniej 3 sekundy.
- Ustawić program na pozycji 5.
√ Wyświetlacz pokazuje rES.
- Nacisnać ▷.□□
√ Wyświetlacz pokazuje Yes.
- Nacisnać ▷.□□
√ Ustawienia sieciowe zostaną zresetowane.
Gdy na wyświetlaczu pojawia się End, ustawienia sieciowe są zresetowane.
16.6 Zdalne włączanie
Zezwolić na zdalne włączanie urządzenia poprzez aplikację Home Connect.
Aktywacja zdalnego włączania
Uwagi
■ Ze względów bezpieczeństwa zdalne włączanie zostanie dezaktywowane w następujących przypadkach:
– Otworzyć drzwi urządzenia.
- Nacisnaô>
- Nacisnaçó.
– Wyłączyć urządzenie.
– Po przerwie w zasilaniu.
■ Ze względów bezpieczeństwa zdalne włączanie nie może być aktywowane w następujących przypadkach:
– Drzwi urządzenia są otwarte.
- Dozownik na środki piorące nie został wsunięty.
Wymagania
■ Urządzenie jest połączone z domową siecią WLAN (WiFi).
■ Urządzenie jest połączone z aplikacja Home Connect.
■ Wybrany został program.
▶ Nacisnąć.
Naciskanie przycisku przez co najmniej 3 sekundy powoduje otwarcie menu Home Connect.
Krótkie naciśnięcie przycisku zezwala na zdalne włączenie urządzenia poprzez aplikację Home Connect.
Otwarcie drzwi urządzenia powo- duje automatyczną dezaktywację tej funkcji.
Świeci się.
Uwaga: W celu dezaktywacji tej funkcji nacisnąć □
16.7 Ochrona danych
Należy się zapoznać z informacjami dotyczącymi ochrony danych. Podczas pierwszego łączenia urządzenia z posiadającą dostęp do Internetu siecią domową urządzenie przesyła do serwera Home Connect następujące kategorie danych (pierwsza rejestracja):
- Jednoznaczny identyfikator urządzenia (złożony z kluczy urządzenia i adresu MAC zintegrowanego modułu telekomunikacyjnego Wi-Fi).
■ Certyfikat bezpieczeństwa modułu telekomunikacyjnego Wi-Fi (w celu informatycznego zabezpieczenia połączenia).
■ Aktualna wersja oprogramowania oraz wersja osprzętu urządzenia AGD.
■ Status ewentualnego przeprowadzonego wcześniej przywrócenia ustawień fabrycznych.
Pierwsza rejestracja wstępnie konfiguruje funkcje Home Connect i jest wymagana dopiero, gdy użytkownik zamierza po raz pierwszy skorzystać z funkcji Home Connect.
Uwaga: Należy pamiętać, że funkcje Home Connect są dostępne tylko w połączeniu z aplikacją Home Connect. Informacje dotyczące ochrony danych osobowych można wyświetlać w aplikacji Home Connect.
17 Ustawienia podstawowe
Ustawienia podstawowe urządzenia można dostosować do indywidualnych potrzeb.
17.1 Przegląd ustawień podstawowych
| Ustawienie podstawowe | Symbol Wartość Opis | |
| Sygnał końca 0 (wył.) | Ustawianie głośności sygnału po zakończeniu programu. | |
| 1 (poziom cichy)2 (poziom średni)3 (głośny poziom)4 (poziom bardzo głośny) | ||
| Dźwięk przyci-sków | 0 (wył.)1 (poziom cichy)2 (poziom średni)3 (poziom głośny)4 (poziom bardzo głośny) | Ustawianie głośności sygnału przy naciskaniu przycisków. |
| ^1 Przykład | ||
| Ustawienie podstawowe | Symbol Wartość Opis | ||
| Jasność wyświetlacza | 1 (poziom niski)2 (poziom średni)3 (poziom wysoki)4 (poziom bardzo wysoki) | Ustawianie jasności wyświetlacza. | |
| Przypomnienie o czyszczeniu bębna | On (wł.)OFF (wył.) | Aktywacja lub dezaktywacja przy-pomnienia o konieczności czysz-czenia bębna. | |
| Licznik programów | 5 | 42^1 | Wskazać liczbę zakończonych programów. |
| ^1 Przykład | |||
17.2 Zmiana ustawień podsta- wowych
- W celu wprowadzenia ustawień podstawowych, nacisnąć przycisk
- Aby zamknąć menu ustawień podstawowych, należy wyłączyć urządzenie przy użyciu.
18 Czyszczenie i pielę- gnacja
Aby urządzenie długo zachowało sprawność, należy je starannie czyścić i pielęgnować.
18.1 Czyszczenie bębna
⚠️ WAŻNE
Ryzyko odniesienia obrażeń!
Pranie w niskich temperaturach przez dłuższy czas i brak wentylacji urządzenia mogą uszkodzić bęben i prowadzić do obrażeń.
▶ Regularnie stosować program do czyszczenia bębna i prać w temperaturze minimum 60 C.
- Po każdym użyciu pozostawić urządzenie z otwartymi drzwiami i szuładką na środki piorące do wyschnięcia.
- Przeprowadzić program Czyszczenie bębna bez prania z uniwersalnym proszkiem do prania.
18.2 Czyszczenie szufladki na środki piorące
Jeżeli istnieje potrzeba zmiany środka piorącego w płynie lub płynu zmiękczającego w pojemniku dozującym na inny produkt lub szufkadka na środki piorące jest zanieczyszczona, wyczyścić szufladkę na środki piorące.
UWAGA!
Zespół pompy zawiera części elektroniczne. Podzespoły elektryczne mogą zostać uszkodzone w wyniku kontaktu z cieczami.
- Zespołu pompy nie wolno myć w zmywarce do naczyń ani zanurzać w wodzie.
-
Chronić znajdujące się z tyłu przyłącze elektryczne przed wilgocią, środkami piorącymi i pozostałościami płynu do płukania tkanin.
-
Wyłączyć urządzenie.
→ "Wyłączanie urządzenia", Strona 35
-
Wyciągnąć szufkadkę na środki piorące.
-
Wkład nacisnąć w dół i wyjąć szufladkę na środki piorące.
- Wyjąć agregat pompowy.
- Odblokować pokrywę szufladki na środki piorące i zdjąć.
- Opróżnić szufladkę na środki piorące.
pl Czyszczenie i pielęgnacja
- Wyczyścić agregat pompowy wilgotną ściereczką.
- Szufladkę na środki piorące oraz pokrywę wyczyścić miękką, wilgotną ściereczką lub za pomocą słuchawki prysznicowej.
- Następnie osuszyć szufladkę na środki piorące, pokrywę oraz agregat pompowy i włożyć na miejsce.
- Wyczyścić obudowę szufladki na środki piorące w urządzeniu.
11.Wsunąć szufladkę na środki piorące.
18.3 Czyszczenie pompy wo- dy
Wyczyścić pompę wody w przypadku objawów usterek, np. zatorów lub odgłosów stukania.
Opróżnianie pompy wody
-
Zakręcić zawór wody.
-
Wyłączyć urządzenie.
-
Odłączyć wtyczkę urządzenia od sieci elektrycznej.
-
Otworzyć pokrywę serwisową i zdjąć ją.
- Wsunąć pod otwór wystarczająco duże naczynie.
- Zdjąć wąż spustowy z uchwytu.
- ⚠ WAŻNE - Ryzyko oparzenia!
Roztwór środka piorącego jest gorący podczas prania w wysokich temperaturach.
- Nie dotykać gorącego roztworu środka piorącego.
Aby spuścić roztwór środka piorącego do naczynia, zdjąć zatyczkę.
- Włożyć zatyczkę.
- Zablokować wąż spustowy w uchwycie.
pl Czyszczenie i pielęgnacja
Czyszczenie pompy wody
Wymaganie: Pompa wody jest opróż- niona. → Strona 44
- Ponieważ w pompie wody mogą znajdować się resztki wody, należy zachować ostrożność, odkręcając pokrywę pompy.
- Większe zabrudzenia mogą spowodować, że wkład filtracyjny utknie w obudowie pompy. Usuńąć zabrudzenia i wyjąć wkład filtracyjny.
- Wyczyścić wnętrze, gwint pokrywy oraz obudowę pompy.
Pokrywa pompy składa się z dwóch elementów, które można rozmonotwać w celu czyszczenia.
-
Upewnić się, że wirnik pompy wo- dy daje się obracać.
-
Założyć pokrywę pompy.
- Upewnić się, że elementy pokrywy pompy są poprawnie zamontowane.
- Przykręcić do oporu pokrywę pom- py.
Uchwyt pokrywy pompy musi być ustawiony pionowo.
- Założyć i zamknąć pokrywę serwisową.
Przed następnym praniem
Aby zapobiec spłynięciu niewykorzystanego środka piorącego do odpływu przy następnym praniu, po opróżnieniu pompy odpływowej uruchomić odpowiedni program odpompowania.
-
Otworzyć zawór wody.
-
Podłączyć wtyczkę do gniazda sieciowego.
-
Włączyć urządzenie.
-
Włać 1 litr wody do przegródki dozowania ręcznego.
-
Wybrać odpowiedni program w celu odpompowania.
Mniejsze usterki urządzenia można usuwać samodzielnie. Przed skontaktowaniem się z serwisem należy się zapoznać się z informacjami na temat samodzielnego usuwania usterek. Pozwoli to uniknąć niepotrzebnych kosztów.
OSTRZEŻENIE
Ryzyko porażenia prądem!
Nieprawidłowo przeprowadzane naprawy stanowią poważne zagrożenie.
- Naprawy urządzenia mogą być wykonywane wyłącznie przez wykwalifikowany personel.
- Do naprawy urządzenia należy używać wyłącznie oryginalnych części zamiennych.
W przypadku uszkodzenia przewodu sieciowego tego urządzenia należy zlecić jego wymianę wymieniony przez producenta, jego serwis lub przez odpowiednio wykwalifikowaną osobę, co jest koniecznym warunkiem wykluczenia zagrożeń.
Usterka Przyczyna i rozwiązywanie problemów
| Wyświetlacz jest wy-gaszony i miga ▷.□□ | Tryb oszczędzania energii jest aktywny.► Nacisnąć dowolny przycisk.✓ Wyświetlacz zostanie ponownie wzbudzony. |
| "E:30 / -80" Rura odpływowa lub wąż odprowadzający wodę są zapchane.► Wyczyścić rurę odpływową i wąż odprowadzający wodę. | |
Usterka Przyczyna i rozwiązywanie problemów
| "E:30 / -80" ▶ Jeśli aktywowane jest inteligentne dozowanie,zmniejszyć podstawową ilość dozowanych środków→ Strona 38.▶ W przypadku dozowania ręcznego należy zmniejszyć ilość środka piorącego przy następnym cyklu prania z takim samym załadunkiem. | |
| Zamontowano niedozwolone przedłużenie na wężu odprowadzającym wodę.▶ Usunąć niedozwolony element przedłużający na wężu odprowadzającym wodę.→ "Podłączanie urządzenia", Strona 16 | |
| Pokrywa pompy nie jest całkowicie przykręcona.▶ Upewnić się, że pokrywa pompy jest wkręcona do oporu. Uchwyt pokrywy pompy musi być ustawiony pionowo. | |
| "E:36 / -25 / -26" Zapchana pompa wody.▶ → "Czyszczenie pompy wody", Strona 44. | |
| "E:10 / -00 / -10 / -20" | Pompa inteligentnego systemu dozowania jest zablo-kowana.1. Wyłączyć urządzenie.2. Wyczyścić agregat pompowy.→ "Czyszczenie szufladki na środki piorące", Strona 433. Włączyć urządzenie.4. Jeśli wskazanie pojawi się ponownie po wyczysz-czeniu agregatu pompy, wezwać serwis.→ "Serwis", Strona 62Uwaga: Do momentu usunięcia usterki można dezak-tywować inteligentny system dozowania i dozować ręcznie.→ "Przyciski", Strona 25 |
| "H:32" System kontroli wyważenia przerwał wirowanie z powodu nierównomiernego rozłożenia prania.▶ Ponownie rozmieścić pranie w bębnie.Uwaga: W miarę możliwości wkładać do bębna duże i małe sztuki prania. Rzeczy różnej wielkości zostają le-piej rozmieszczone podczas wirowania. | |
| "E:30 / -10" i/lub Disnienie wody jest zbyt niskie.Usunięcie problemu nie jest możliwe. | |
Usterka Przyczyna i rozwiązywanie problemów
| "E:30 / -10" i/lub Zawór wody jest zamknięty. | |
| ► Otworzyć zawór wody. | |
| Wąż doprowadzający wodę jest załamany lub przycięty.► Upewnić się, że wąż doprowadzający wodę nie jest załamany ani przycięty. | |
| Uszkodzony system pomiaru poziomu wody.Uwaga:Przy tym komunikacie o usterce urządzenie rozpoczyna proces odpompowywania.1. Najpierw odczekać ok. 5 minut aż proces odpom-powywania zostanie zakończony.2. Aby wyłączyć komunikat o błędzie, wyłączyć urzą-dzenie.3. Ponownie włączyć urządzenie.4. Jeśli komunikat pojawi się ponownie, wezwać ser-wis.→ "Serwis", Strona 62 | |
| Miga : System kontroli napięcia wykrywa niedozwolone spad-ki napięcia.► Usunięcie problemu nie jest możliwe.Uwaga:Kiedy zasilanie zostanie przywwrócone, pro-gram będzie normalnie kontynuowany. | |
Poziom wody jest zbyt wysoki.
| Usterka Przyczyna i rozwiązywanie problemów | |
| Świeci się ➕ Wybrać odpowiedni program w celu odpompowa-nia.→ "Programy", Strona 28 | |
| Miga ➕Drzwi nie są zamknięte.► Zamknąć drzwi. | |
| Wszystkie pozostałe kody błędów. | Zakłócenie działania► Wezwać serwis.→ "Serwis", Strona 62 |
| "E:30/-20" Uszkodzony zawór elektromagnetyczny.► Wezwać serwis.→ "Serwis", Strona 62 | |
| Urządzenie nie działa. Wtyczka przewodu przyłączeniowego nie jest włóżona.► Podłączyć urządzenie do sieci elektrycznej. | |
| Program nie włącza się. | Nie naciśnięto ➕ ➕ Nacisnąć ➕ ➕ |
| Drzwi nie są zamknięte.1. Zamknąć drzwi.2. W celu włączenia programu nacisnąć przycisk ➕ ➕ | |
| Zabezpieczenie przed dziećmi jest aktywowane.► → "Dezaktywacja zabezpieczenia przed dziećmi", Strona 35 | |
| Aktywowano ➕ ➕ Sprawdzić, czy aktywowano ➕ ➕ → "Przyciski", Strona 25 | |
| Pranie zostało przytrzaśnięte w drzwiach. | |
| Program nie włącza się. | 1. Ponownie otworzyć drzwi.2. Usunąć przytrzaśnięte pranie.3. Zamknąć drzwi.4. W celu włączenia programu nacisnąć przycisk ▷□□ |
| Szufladka na środki piorące nie została całkowicie wsunięta.► Wsunąć szufladę na środki piorące aż zgaśnie symbol. | |
| Pompa inteligentnego systemu dozowania jest zablokowana.1. Wyłączyć urządzenie.2. Wyczyścić agregat pompowy.→ "Czyszczenie szufladki na środki piorące", Strona 433. Włączyć urządzenie.4. Jeśli wskazanie pojawi się ponownie po wyczysz-czeniu agregatu pompy, wezwać serwis.→ "Serwis", Strona 62Uwaga: Do momentu usunięcia usterki można dezak-tywować inteligentny system dozowania i dozować ręcznie.→ "Przyciski", Strona 25 | |
| Szufladka na środki piorące nie została całkowicie wsunięta.► Wsunąć szufladę na środki piorące aż zgaśnie symbol. | |
| Nie można otworzyć drzwi urządzenia. | Aktywowano ▼► Kontynuować program, wybierając Wirowanie lub Odpompowanie i naciskając ▷□□ |
| Temperatura jest zbyt wysoka.► Odczekać, aż temperatura zostanie obniżona.► → "Przerwanie programu", Strona 34 | |
| Poziom wody jest zbyt wysoki.► Wybrać odpowiedni program w celu odpompowa-nia.→ "Programy", Strona 28 | |
| Awaria zasilania.► Otworzyć drzwi poprzez odblokowanie awaryjne.→ "Odblokowanie awaryjne", Strona 61 | |
Usterka Przyczyna i rozwiązywanie problemów
| Woda po praniu nie jest odpompowywana. | Rura odpływowa lub wąż odprowadzający wodę są zapchane.► Wyczyścić rurę odpływową i wąż odprowadzający wodę. |
| Rura odpływowa lub wąż odprowadzający wodę są zgięte lub zakleszczone.► Upewnić się, że rura spustowa i wąż odpływowy nie są zagięte lub zakleszczone. | |
| Zapchana pompa wody.► → "Czyszczenie pompy wody", Strona 44 | |
| Aktywowano Montynuować program, wybierając Wirowanie lub Odpompowanie i naciskając ▶. | |
| Wąż odprowadzający wodę jest podłączony zbyt wysoko.► Wąż odprowadzający wodę zamontować na wysokości maksymalnie 1 m. | |
| Pokrywa pompy nie jest właściwie zmontowana.► Zmontować właściwie pokrywę pompy. | |
| Ilość dozowanego środka piorącego jest zbyt duża.► Środek doraźny: Wymieszać jedną łyżkę stołową płynu do płukania tkanin z 0,5 l wody i włać mieszankę do komory ręcznego dozowania (nie stosować w przypadku odzieży wierzchniej, sportowej i puchowej).► Jeśli aktywowane jest inteligentne dozowanie, zmniejszyć podstawową ilość dozowanych środków → Strona 38.► W przypadku dozowania ręcznego należy zmniejszyć ilość środka piorącego przy następnym cyklu prania z takim samym załadunkiem. | |
| Zamontowano niedozwolone przedłużenie na wężu odprowadzającym wodę.► Usunąć niedozwolony element przedłużający na wężu odprowadzającym wodę.→ "Podłączanie urządzenia", Strona 16 | |
| Pokrywa pompy nie jest całkowicie przykręcona.► Upewnić się, że pokrywa pompy jest wkręcona do oporu. Uchwyt pokrywy pompy musi być ustawiony pionowo. | |
| Usterka Przyczyna i rozwiązywanie problemów | |
| Urządzenie nie pobiera wody. Środek piorący nie jest spłukiwany do bębna. | Nie naciśnięto ▷.□□► Nacisnąć ▷.□ |
| Filtry w dopływie wody są zapchane.► Wyczyścić filtry w dopływie wody. | |
| Zawór wody jest zamknięty.► Otworzyć zawór wody. | |
| Wąż doprowadzający wodę jest załamany lub przycięty.► Upewnić się, że wąż doprowadzający wodę nie jest załamany ani przycięty. | |
| Kilkukrotne próby rozpoczęcia wirowania. | System kontroli wyważenia podejmuje próby wyrównania wyważenia poprzez wielokrotne rozmieszczanie prania.► Brak usterki - nie jest konieczne żadne działanie.Uwaga: Podczas załadunku należy wkładać do bębna duże i małe sztuki prania. Rzeczy różnej wielkości zostają lepiej rozmieszczone podczas wirowania. |
| Czas trwania programu zmienia się w trakcie procesu prania. | Przebieg programu jest optymalizowany elektronicznie. Może to spowodować zmianę czasu trwania programu.► Brak usterki - nie jest konieczne żadne działanie. |
| System kontroli wyważenia podejmuje próby wyrównania wyważenia poprzez wielokrotne rozmieszczanie prania.► Brak usterki - nie jest konieczne żadne działanie.Uwaga: Podczas załadunku należy wkładać do bębna duże i małe sztuki prania. Rzeczy różnej wielkości zostają lepiej rozmieszcze podczas wirowania. | |
| System kontroli piany włącza dodatkowy cykl płukania w przypadku wykrycia zbyt dużej ilości piany.► Brak usterki - nie jest konieczne żadne działanie. | |
| Woda w bębnie pralki nie jest widoczna. | Poziom wody poniżej okienka drzwi.► Brak usterki - nie jest konieczne żadne działanie.► Nie wolno dolewać wody do pracującego urządzenia. |
| Bęben szarpie po uruchomieniu programu. | Przyczyną jest wewnętrzny test silnika.► Brak usterki - nie jest konieczne żadne działanie. |
| Wibracje i przemieszczanie się urządzenia podczas wirowania. | Urządzenie nie jest prawidłowo wypoziomowane.► → "Wypoziomowanie urządzenia", Strona 17 |
| Nóżki urządzenia nie są stabilnie zamocowane. | |
| Wibracje i przemieszczanie się urządzenia podczas wirowania. | Zamocować stabilnie nóżki urządzenia.→ "Wypoziomowanie urządzenia", Strona 17 |
| Nie usunięto zabezpieczeń transportowych.→ "Demontaż zabezpieczeń transportowych", Strona 14. | |
| Nasilone powstawanie piany. | Ilość dozowanego środka piorącego jest zbyt duża.Środek doraźny: Wymieszać jedną łyżkę stołową płynu do płukania tkanin z 0,5 l wody i włać mieszankę do komory ręcznego dozowania (nie stosować w przypadku odzieży wierzchniej, sportowej i puchowej).Jeśli aktywowane jest inteligentne dozowanie, zmniejszyć podstawową ilość dozowanych środków → Strona 38.W przypadku dozowania ręcznego należy zmniejszyć ilość środka piorącego przy następnym cyklu prania z takim samym załadunkiem. |
| Ji-Dos Nie można użyć przyciskuDos. | Dla tego programu nie jest dostępne inteligentne dozowanie.Brak usterki - nie jest konieczne żadne działanie.→ "Uruchamianie programu z inteligentnym systemem dozowania", Strona 35 |
| Przebieg programu nie pozwala na inteligentne dozowanie.Usunięcie problemu nie jest możliwe. | |
| Urządzenie nie osiąga dużej prędkości wirowania. | Ustawiona jest niska prędkość wirowania.Przy następnym cyklu prania ustawić wyższą prędkość wirowania. |
| AktywowanoWybierać programy odpowiednie dla danego rodzaju tekstyliów. | |
| System kontroli wyważenia podejmuje próby wyrównania wyważenia redukując prędkość wirowania.Ponownie rozmieścić pranie w bębnie.Uwaga:W miarę możliwości wkładać do bębna duże i małe sztuki prania. Rzeczy różnej wielkości zostają lepiej rozmieszczone podczas wirowania.Urchomić program Wirowanie. | |
| Program wirowania nie włącza się. | Rura odpływowa lub wąż odprowadzający wodę są zapchane.► Wyczyścić rurę odpływową i wąż odprowadzający wodę. |
| Rura odpływowa lub wąż odprowadzający wodę są zgięte lub zakleszczone.► Upewnić się, że rura spustowa i wąż odpływowy nie są zagięte lub zakleszczone. | |
| System kontroli wyważenia przerwał wirowanie z powodu nierównomiernego rozłożenia prania.► Ponownie rozmieścić pranie w bębnie.Uwaga:W miarę możliwości wkładać do bębna duże i małe sztuki prania. Rzeczy różnej wielkości zostają le-piej rozmieszczone podczas wirowania.► Uruchomić program Wirowanie. | |
| Odgłosy szumienia, syczenia. | Woda jest spłukiwana pod ciśnieniem do szufladki na środki piorące.► Brak usterki - normalne odgłosy eksploatacji. |
| Dłuższy, brzęczący dźwięk przed praniem lub płukaniem. | Inteligentny system dozowania dozuje środek piorący lub pielęgnacyjny.► Brak usterki - normalne odgłosy eksploatacji. |
| Krótki, brzęczący dźwięk po włączeniu urządzenia. | Inteligentny system dozowania przeprowadza test działania.► Brak usterki - normalne odgłosy eksploatacji. |
| Głośne dźwięki pod-czas wirowania. | Urządzenie nie jest prawidłowo wypoziomowane.► → "Wypoziomowanie urządzenia", Strona 17 |
| Nóżki urządzenia nie są stabilnie zamocowane.► Zamocować stabilnie nożki urządzenia.→ "Wypoziomowanie urządzenia", Strona 17 | |
| Nie usunięto zabezpieczeń transportowych.► → "Demontaż zabezpieczeń transportowych", Strona 14. | |
| Odgłosy stukania, grzechotanie w pom-pie wody. | Do pompy wody przedostało się ciało obce.► → "Czyszczenie pompy wody", Strona 44 |
| Rytmiczny odgłos ssa-nia. | Pompa wody jest aktywna, woda po praniu jest od-pompowywana.► Brak usterki - normalne odgłosy eksploatacji. |
| Powstawanie zagnie-ceń. | Zbyt wysoka prędkość wirowania.► Przy następnym cyklu prania ustawić niższą pręd-kość wirowania. |
| Załadowano za dużo prania.► Przy następnym cyklu prania zmniejszyć wielkość załadunku. | |
| Ustawiony program jest nieodpowiedni w przypadku danego rodzaju tkaniny.► Wybierać programy odpowiednie dla danego rodzaju tekstyliów. | |
| Wynik wirowania nie jest zadowalający. Pranie jest zbyt mo-kre/zbyt wilgotne. | Ustawiona jest niska prędkość wirowania.► Przy następnym cyklu prania ustawić wyższą pręd-kość wirowania.► Uruchomić program Wirowanie. |
| Aktywowano ► Wybierać programy odpowiednie dla danego rodzaju tekstyliów. | |
| Rura odpływowa lub wąż odprowadzający wodę są zapchane.► Wyczyścić rurę odpływową i wąż odprowadzający wodę. | |
| Rura odpływowa lub wąż odprowadzający wodę są zgięte lub zakleszczone.► Upewnić się, że rura spustowa i wąż odpływowy nie są zagięte lub zakleszczone. | |
| System kontroli wyważenia przerwał wirowanie z powodu nierównomiernego rozłożenia prania.► Ponownie rozmieścić pranie w bębnie.Uwaga: W miarę możliwości wkładać do bębna duże i małe sztuki prania. Rzeczy różnej wielkości zostają le-piej rozmieszczone podczas wirowania.► Uruchomić program Wirowanie. | |
| System kontroli wyważenia podejmuje próby wyrówna-nia wyważenia redukując prędkość wirowania.► Ponownie rozmieścić pranie w bębnie.Uwaga: W miarę możliwości wkładać do bębna duże i małe sztuki prania. Rzeczy różnej wielkości zostają le-piej rozmieszczone podczas wirowania.► Uruchomić program Wirowanie. | |
| Resztki środka piorą-cego na wilgotnych tkaninach. | Środki piorące mogą zawierać substancje nierozpusz-czalne w wodzie, które osadzają się na praniu.► Uruchomić program Plukanie. |
| Pojemniki dozujące inteligentnego systemu dozowania zostały napełnione niewłaściwym środkiem piorącym.1. Sprawdzić, czy użyto właściwego środka do prania.→ "Środki piorące i pielęgnacyjne", Strona 332. Opróżnić pojemniki dozujące.→ "Czyszczenie szufladki na środki piorące", Strona 433. Wyczyścić pojemniki dozujące.4. Ponownie napełnić pojemniki dozujące.→ "Napelnianie pojemnika dozującego:", Strona 36 | |
| Podstawowa ilość dozowanych środków nie jest wła-ściciwie ustawiona.► Jeśli aktywowane jest inteligentne dozowanie, zmniejszyć podstawową ilość dozowanych środków→ Strona 38. | |
| Resztki środka piorą-cego na suchych tka-ninach. | Środki piorące mogą zawierać substancje nierozpusz-czalne w wodzie, które osadzają się na praniu.► Po praniu i suszeniu wyszczotkować bieliznę. |
| Pojemniki dozujące inteligentnego systemu dozowania zostały napełnione niewłaściwym środkiem piorącym.1. Sprawdzić, czy użyto właściwego środka do prania.→ "Środki piorące i pielęgnacyjne", Strona 332. Opróżnić pojemniki dozujące.→ "Czyskczenie szufladki na środki piorące", Strona 433. Wyczyścić pojemniki dozujące.4. Ponownie napełnić pojemniki dozujące.→ "Napelnianie pojemnika dozującego:", Strona 36 | |
| Podstawowa ilość dozowanych środków nie jest wła-ściciwie ustawiona.► jeśli aktywowane jest inteligentne dozowanie, zmniejszyć podstawową ilość dozowanych środków→ Strona 38. | |
| Niedostateczna efek-tywność czyszczenia. | Podstawowa ilość dozowanych środków nie jest dopa-sowana.► Jeśli aktywowane jest inteligentne dozowanie, dopa-sować podstawową ilość dozowanych środków→ Strona 38. |
Usterka Przyczyna i rozwiązywanie problemów
| Niedostateczna efektywność czyszczenia. | Środek piorący lub pielęgnacyjny w pojemnikach dozujących inteligentnego systemu dozowania jest zagęszczony.1. Sprawdzić, czy użyto właściwego środka do prania.→ "Środki piorące i pielęgnacyjne", Strona 332. Opróżnić pojemniki dozujące.→ "Czyszczenie szufladki na środki piorące", Strona 433. Wyczyścić pojemniki dozujące.4. Ponownie napełnić pojemniki dozujące.→ "Napelnianie pojemnika dozującego:", Strona 36 |
| Pojemniki dozujące inteligentnego systemu dozowania zostały napełnione niewłaściwym środkiem piorącym.1. Sprawdzić, czy użyto właściwego środka do prania.→ "Środki piorące i pielęgnacyjne", Strona 332. Opróżnić pojemniki dozujące.→ "Czyszczenie szufladki na środki piorące", Strona 433. Wyczyścić pojemniki dozujące.4. Ponownia napełnić pojemniki dozujące.→ "Napelnianie pojemnika dozującego:", Strona 36 | |
| Home ConnectFunkcja nie działa prawidłowo. | Możliwe są różne przyczyny.► Wejść na www.home-connect.com. |
| Brak połączenia z siecią domową. | Wi-Fi jest wyłączone.► → "Aktywacja Wi-Fi na urządzeniu", Strona 39. |
| Wi-Fi jest aktywowane, ale nie można nawiązać połączenia z siecią domową.1. Upewnić się, że sieć domowa jest dostępna.2. Ponownie połączyć urządzenie z siecią domową. | |
| Z węża doprowadzającego wodę wycieka woda. | Wąż doprowadzający wodę nie jest prawidłowo/stabilnie podłączony.1. Prawidłowo podłączyć wąż doprowadzający wodę.→ "Podłączanie węża doprowadzającego wodę", Strona 162. Dokręcić połączenie śrubowe. |
| Z węża odprowadzającego wodę wycieka woda. | Wąż odprowadzający wodę jest uszkodzony.► Wymienić uszkodzony wąż odprowadzający wodę. |
| Wąż odprowadzający wodę nie jest prawidłowo podłączony.► Prawidłowo podłączyć wąż odprowadzający wodę.→ "Rodzaje przyłączy odpływu wody", Strona 16 |
Usterka Przyczyna i rozwiązywanie problemów
| W urządzeniu wyczu-walne są nieprzyjem-ne zapachy. | Wilgoć i pozostałości środków piorących mogą sprzy-jać rozwojowi bakterii.→ "Czyszczenie bębna", Strona 42Gdy urządzenie nie jest używane, drzwi i szufladkę na środki piorące pozostawić otwarte, aby pozosta-ła wody mogła odparować. |
Transport, przechowywanie i utylizacja
pl
19.1 Odblokowanie awaryjne Odblokowanie drzwi
Wymaganie: Pompa wody jest opróżniona. → Strona 44
- UWAGA! Wyciekająca woda może spowodować szkody materialne.
- Nie otwierać drzwi, dopóki w okienku widoczna jest woda. Pociągnąć odblokowanie awaryjne w dół przy pomocy narzędzia i puścić.
Zamek drzwi jest odblokowany.
2. Założyć pokrywę serwisową i zatrasnąć.
3. Zamknąć pokrywę serwisową.
20 Transport, przechowywanie i utylizacja
20.1 Demontaż urządzenia
- Zakręcić zawór wody.
- Opróżnianie węża doprowadzającego wodę.
- Wyłączyć urządzenie.
→ "Wyłączanie urządzenia", Strona 35 - Wyciągnąć wtyczkę urządzenia.
-
Spuścić wodę z pralki. → "Czyszczenie pompy wody", Strona 44
-
Odłączyć węże.
- Opróżnić pojemniki dozujące.
20.2 Montaż zabezpieczeń transportowych
Aby uniknąć uszkodzeń transportowych, należy przed transportem zabezpieczyć urządzenie za pomocą blokad transportowych.
- Usunąć 4 zaślepki śrubokrętem.
Przechować zaślepki.
- Zamontować 4 blokady transportowe.
→ "Demontaż zabezpieczeń transportowych", Strona 14
20.3 Ponowne uruchomienie urządzenia
- Szczegółowe informacje, patrz
→ "Ustawianie i podłączanie", Strona 13 i
→ "Uruchamianie cyklu prania bez tekstyliów", Strona 20.
20.4 Utylizacja zużytego urządzenia
Przyjazna dla środowiska utylizacja urządzenia pozwala odzyskać wartościowe surowce.
OSTRZEŻENIE
Ryzyko uszczerbku na zdrowiu!
Dzieci mogą się zamknąć w urządzeniu i narazić się na śmiertelne niebezpieczeństwo.
- Nie ustawiać urządzenia za drzwia- mi, które mogą uniemożliwiać lub utrudniać otwieranie drzwiczek urządzenia.
-
Odłączyć wtyczkę przewodu sieciowego zużytego urządzenia od gniazda sieciowego, a następnie przeciąć przewód sieciowy i zniszczyć zamek drzwi urządzenia, uniemożliwiając ich zamknięcie.
-
Odłączyć wtyczkę przewodu sieciowego od gniazda sieciowego.
-
Przeciąć przewód sieciowy.
-
Urządzenie utylizować zgodnie z przepisami o ochronie środowiska naturalnego.
Informacje o aktualnych możliwościach utylizacji można uzyskać od sprzedawcy lub w urzędzie miasta lub gminy.
To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/09/UE oraz polską Ustawą z dnia 29 lipca 2005r. „O zużytym sprzęcie elektrycznym i elektronicznym” (Dz.U. z 2005 r. Nr 180, poz. 1495) symbolem przekreślonego kontenera na odpady. Takie oznakowanie informuje, że sprzęt ten, po okresie je-
go użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostka, tworzą odpowiedni system umożliwiający oddanie tego sprzętu. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.
21 Serwis
Istotne z punktu widzenia funkcjonalności oryginalne części zamienne zgodne z odpowiednim zarządzeniem w sprawie ekoprojektu dostępne są w naszym serwisie przez okres co najmniej 10 lat od daty wprowadzenia urządzenia na rynek na terenie Europejskiego Obszaru Gospodarczego.
Uwaga: W ramach warunków gwarancji producenckiej usługi serwisu są nieodpłatne.
Dokładne informacje na temat okresu i warunków gwarancji można uzyskać od naszego serwisu, od sprzedawcy urządzenia lub na naszej stronie internetowej.
Kontaktując się z serwisem należy podać numer produktu (E-Nr.) i numer fabryczny (FD) urządzenia.
Dane kontaktowe serwisu można znaleźć tutaj lub w dołączonym wyka-zie punktów serwisowych albo na naszej stronie internetowej.
21.1 Numer produktu (E-Nr) i numer fabryczny (FD)
Numer produktu (E-Nr) i numer fabryczny (FD) znajdują się na tabliczce znamionowej urządzenia.
Tabliczka znamionowa znajduje się zależnie od modelu:
■ na wewnętrznej stronie drzwi.
■ na wewnętrznej stronie klapy konserwacyjnej.
■ na tylnej stronie urządzenia.
Dane urządzenia i numer telefonu serwisu można zanotować oddzielnie, aby zapewnić sobie do nich szybki dostęp.
22 Parametry zużycia
Następujące informacje podane zostały zgodnie z dyrektywą Ekodesign UE.
Podane wartości dla innych programów jako Eco 40-60 są jedynie punktem odniesienia i zostały określone na podstawie obowiązującej normy EN60456. Automatyczna funkcja dozowania została w tym celu dezaktywowana.
Wskazówka do testu porównawczego: deaktywować automatyczną funkcję dozowania, chyba, że jest ona przedmiotem testu.
| Program Zała-dunek (kg) | Czas trwania progra-mu (h:min) ^1 | Zużycie energii (kWh/cykl) ^1 | Zużycie wody (l/cykl) ^1 | Maksymalna tempe-ratura (°C) 5 min ^1 | Prędkość obroto-wa wi-rowa-nia (w obr./min) ^1 | Wilgot-ność reszt-kowa (%) ^1 |
| Eco 40-60 ^2 | 10,0 3:50 0,990 77,0 35 1351 52,00 | |||||
| Eco 40-60 ^2 | 5,0 2:55 0,460 46,0 28 1400 50,00 | |||||
| Eco 40-60 ^2 | 2,5 2:30 0,220 34,0 23 1400 55,00 | |||||
| Baweł-na 20°C | 10,0 3:30 0,410 98,0 24 1400 49,00 | |||||
| Baweł-na 40°C | 10,0 3:30 1,300 98,0 44 1400 49,00 | |||||
| Baweł-na 60°C | 10,0 3:30 1,900 98,0 60 1400 49,00 | |||||
| Syntety-ki 40°C | 4,0 2:30 0,900 63,0 45 1200 28,00 | |||||
| Mix szyb-ki 40°C | 4,0 1:05 0,700 44,0 42 1400 51,00 | |||||
| Wet-na 30 °C | 2,0 0:40 0,350 48,0 28 800 25,00 | |||||
^1 Wartości rzeczywiste mogą odbiegać od podanych w zależności od ciśnienia wody, twardości wody i temperatury wody na wlocie, temperatury otoczenia, rodzaju, ilości zabrudzeń prania, używanego środka czyszczącego, wahań zasilania prądem i wybranych funkcji dodatkowych.
^2 Program kontrolny zgodnie z dyrektywą UE Ekodesign i dyrektywą UE o etykietach energetycznych do eksploatacji z zimną wodą (15°C).
23 Dane techniczne
| Wysokość urządzenia | 84,8 cm |
| Szerokość urządzenia | 59,8 cm |
| Głębokość urządzenia | 59,0 cm |
| Głębokość urządzenia z zamiętymi drzwiami | 63,2 cm |
| Głębokość urządzenia z otwartymi drzwiami | 106,3 cm |
| Masa 71,9 kg | |
| Maksymalny wsad | 10,0 kg |
| Napięcie siecio-we | 220-240 V, 50-60 Hz |
| Minimalna wartość zabez-pieczenia instala-cji | 10 A |
| Moc znamionowa 2300 W | |
| Pobór mocy Tryb wyłączenia: 0,10 WUrządzenie nie jest wyłączone: 0,50 WCzas do momentu ustawie-nia się trybu gotowości w sieci (Wi-Fi): 5 minTryb czuwania przy podłączeniu do sieci (Wi-Fi): 1,50 W | |
| Ciśnienie wody ■ | Co najmniej:100 kPa(1 bar)■ Maksymalnie:1000 kPa(10 bar) |
| Długość węża doprowadzającego wodę | 150 cm |
| Długość węża odprowadzającego wodę | 150 cm |
| Długość przewodu zasilającego | 160 cm |
Ten produkt zawiera źródła światła klasy energetycznej F. źródła światła są dostępne jako część zamienna i mogą być wymieniane tylko przez przeszkolony i wykwalifikowany personel. Więcej informacji na temat posiada-nego modelu można znaleźć w Internecie na https://eprel.ec.europa.eu/¹. Ten adres internetowy zawiera link do oficjalnej unijnej bazy danych produktów EPREL. Należy się zastosować do wskazówek dotyczących wyszuki-wania modeli. Identyfikator modelu wynika ze znaków poprzedzających ukośnik w numerze produktu (E-Nr.) na tabliczce znamionowej. Alternatywnie identyfikator modelu można znaleźć w pierwszym wierszu etykiety energetycznej UE.
24 Deklaracja zgodności
BSH Hausgeräte GmbH oświadcza niniejszym, że urządzenie obsługujące Home Connect spełnia istotne wymagania oraz pozostałe właściwe postanowienia dyrektywy 2014/53/EU. Pełny tekst deklaracji zgodności RED jest dostępny w Internecie pod adresem siemens-home.bsh-group.com
na stronie poświęconej urządzeniu w zakładce zawierającej dokumenty dodatkowe.
CE
2,4-GHz-pasmo (2400–2483,5 MHz): maks. 100 mW 5-GH-pasmo (5150–5350 MHz + 5470–5725 MHz): maks. 100 mW
BE BG CZ DK DE EE IE Is ES
FR HR IT CY LI LV LT LU HU
MT NL AT PL PT RO SI SK FI
SE NO CH TR IS UK (NI)
Sieć bezprzewodowa 5 GHz (Wi-Fi): Wyłącznie do użytku wewnątrz pomieszczeń.
Sieć bezprzewodowa 5 GHz (Wi-Fi): Wyłącznie do użytku wewnątrz pomieszczeń.
BSH Hausgeräte GmbH
Carl-Wery-Straße 34
81739 München, GERMANY
Wyprodukowane przez BSH Hausgeräte GmbH na mocy licencji Siemens AG
- Więcej informacji na ten temat można znaleźć w cyfrowym podręczniku użytkownika.
- Zapobieganie szkodom materialnym.... 11
- Ochrona środowiska i oszczędność.... 12
- Ustawianie i podłączanie...... 13
- Poznawanie urządzenia .... 18
- Przed pierwszym użyciem ..... 20
- Wyświetlacz.... 22
- Przyciski 25
- Programy 28
- Akcesoria.... 32
- Pranie.... 32
- Środki piorące i pielegnacyjne 33
- Podstawowy sposób obstugi.... 33
- Zabezpieczenie przed dziećmi 35
- Inteligentny system dozo- wania.... 35
- Home Connect 38
- Ustawienia podstawowe...... 41
- Czyszczenie i pielegnacja...... 42
- Usuwanie usterek.... 48
- Transport, przechowywanie i utylizacja.... 61
- Serwis 62
- Parametry zużycia.... 64
- Dane techniczne.... 65
- Deklaracja zgodności ...... 66
- Bezpieczeństwo
- Wskazówki ogólne
- Użytkowanie zgodne z przeznaczeniem
- Ograniczenie grupy użytkowników
- Bezpieczna instalacja
- ⚠️ OSTRZEŻENIE – Ryzyko porażenia prądem!
- ⚠ OSTRZEŻENIE – Ryzyko pożaru!
- ⚠ OSTRZEŻENIE – Ryzyko odniesienia obrażeń!
- ⚠ OSTRZEŻENIE – Ryzyko uduszenia się!
- ⚠ WAŻNE – Ryzyko odniesienia obrażeń!
- ⚠ WAŻNE – Ryzyko zacięcia!
- Bezpieczne użytkowanie
- OSTRZEŻENIE – Ryzyko uszczerbku na zdrowiu!
- ⚠ OSTRZEŻENIE – Ryzyko zatrucia!
- ⚠ OSTRZEŻENIE – Ryzyko wybuchu!
- ⚠ WAŻNE – Ryzyko oparzenia!
- ⚠ WAŻNE – Ryzyko oparzeń chemicznych!
- Bezpieczne czyszczenie i konserwacja
- Zapobieganie szkodom materialnym
- UWAGA!
- pl Ochrona środowiska i oszczędność
- Ochrona środowiska i oszczędność
- Usuwanie opakowania
- Oszczędzanie energii i za- sobów naturalnych
- Tryb oszczędzania energii
- Ustawianie i podłącza- nie
- Rozpakowywanie urządzenia
- Zakres dostawy
- Wymagania dotyczące miejsca ustawienia
- OSTRZEŻENIE
- Ryzyko porażenia prądem!
- Ryzyko odniesienia obrażeń!
- Miejsce ustawie- Wymagania nia
- Demontaż zabezpieczeń transportowych
- pl Ustawianie i podłączanie
- Podłączanie urządzenia
- Podłączanie weża doprowadzającego wodę
- Rodzaje przyłączy odpływu wody
- Wypoziomowanie urządzenia
- Podłączanie urządzenia do sieci elektrycznej
- Poznawanie urządzenia
- Urządzenie
- Szufladka na środki piorące
- Pulpit obsługi
- Logika obsługi
- pl użyciem
- Przed pierwszym użyciem
- Uruchamianie cyklu prania bez tekstyliów
- Wyświetlacz
- Przyciski
- Programy
- Akcesoria
- Pranie
- Przygotowanie prania
- Środki piorące i pielę- gnacyjne
- Uwagi
- Podstawowy sposób obsługi
- Włączanie urządzenia
- Ustawianie programu
- Dopasowywanie usta- wień programu
- Zapisywanie ustawień programu
- Wymagania
- pl obstugi
- Wkładanie prania
- Wsypywanie/wlewanie środka piorącego i piełęgnacyjnego
- Włączanie programu
- Dokładanie prania
- Przerwanie programu
- Wyjąć pranie
- Wyłączanie urządzenia
- Zabezpieczenie przed dziećmi
- Aktywacja zabezpieczenia przed dziećmi
- Dezaktywacja zabezpieczenia przed dziećmi
- Inteligentny system dozowania
- Uruchamianie programu z inteligentnym systemem dozowania
- pl Inteligentny system dozowania
- Uwaga
- Napełnianie pojemnika dozującego:
- Zawartość pojemnika dozującego
- pl Home Connect
- Dopasowywanie zawartości pojemnika dozującego
- Podstawowa ilość dozo-wanych środków
- Dopasowywanie podstawowej ilości dozowanych środków
- Home Connect
- Wskazówki
- Konfiguracja aplikacji Home Connect
- Konfiguracja Home Connect
- Aktywacja Wi-Fi na urządzeniu
- Dezaktywacja Wi-Fi na urządzeniu
- Resetowanie ustawień sieciowych urządzenia
- Zdalne włączanie
- Aktywacja zdalnego włączania
- Ochrona danych
- Ustawienia podstawowe
- Przegląd ustawień podstawowych
- Zmiana ustawień podsta- wowych
- Czyszczenie i pielę- gnacja
- Czyszczenie bębna
- ⚠️ WAŻNE
- Czyszczenie szufladki na środki piorące
- pl Czyszczenie i pielęgnacja
- Czyszczenie pompy wo- dy
- Opróżnianie pompy wody
- Czyszczenie pompy wody
- Przed następnym praniem
- Odblokowanie awaryjne Odblokowanie drzwi
- Transport, przechowywanie i utylizacja
- Demontaż urządzenia
- Montaż zabezpieczeń transportowych
- Ponowne uruchomienie urządzenia
- Utylizacja zużytego urządzenia
- Ryzyko uszczerbku na zdrowiu!
- Serwis
- Numer produktu (E-Nr) i numer fabryczny (FD)
- Parametry zużycia
- Deklaracja zgodności
- CE
Marka : SIEMENS
Model : WM14LPHEPL
Kategoria : Pralka
