Typ produktu	Elektryczny podgrzewacz wody
Pojemność	80 l
Wymiary (wys. x szer. x gł.)	850 x 450 x 450 mm
Masa netto	25 kg
Napięcie zasilania	230 V / 50 Hz
Moc grzewcza	2000 W
Maksymalna temperatura	75 °C
Ciśnienie robocze	6 bar
Klasa efektywności energetycznej	C
Materiał zbiornika	Stal emaliowana z anodą magnezową
Sposób montażu	Pionowy, na ścianie
Regulacja temperatury	Mechaniczny termostat
Zabezpieczenia	Termostat, zawór bezpieczeństwa, zabezpieczenie przed przegrzaniem
Funkcje dodatkowe	Ochrona przed zamarzaniem, szybkie nagrzewanie
Czyszczenie	Odkamianianie co 2 lata
Pobór mocy w trybie czuwania	0 W
Poziom hałasu	0 dB
Gwarancja	2 lata
Kolorystyka	Biały
Zawartość zestawu	Zawór bezpieczeństwa, kable przyłączeniowe

Często zadawane pytania - F-WH80D20 Finlux

Jak zainstalować podgrzewacz wody Finlux F-WH80D20?

Instalacja powinna być wykonana przez wykwalifikowanego instalatora zgodnie z instrukcją. Urządzenie montuje się pionowo na ścianie, podłącza do instalacji wodnej i elektrycznej. Należy zamontować zawór bezpieczeństwa.

Jak ustawić temperaturę wody?

Temperatura jest regulowana pokrętłem termostatu. Zalecane ustawienie to 60°C, aby uniknąć rozwoju bakterii Legionella.

Jak często należy odkamieniać podgrzewacz?

Zaleca się odkamienianie co 2 lata, w zależności od twardości wody. Można użyć specjalnych środków do odkamieniania lub wezwać serwis.

Co oznacza migająca kontrolka?

Miganie kontrolki może oznaczać awarię termostatu lub przegrzanie. Sprawdź instrukcję lub skontaktuj się z serwisem.

Jak wymienić anodę magnezową?

Anodę magnezową należy wymieniać co 1-2 lata. Odkręć pokrywę dolną, wykręć starą anodę i wkręć nową. Użyj klucza nasadowego.

Czy podgrzewacz może zamarznąć w zimie?

Urządzenie posiada funkcję ochrony przed zamarzaniem, ale jeśli nie jest używane, zaleca się opróżnienie zbiornika.

Jak opróżnić podgrzewacz?

Zamknij zawór dopływu wody, otwórz kran z ciepłą wodą, a następnie odkręć zawór spustowy na dole urządzenia.

Jaki jest pobór mocy?

Moc grzewcza wynosi 2000 W. W trybie czuwania urządzenie nie pobiera energii.

Gdzie mogę pobrać instrukcję obsługi?

Instrukcję w formacie PDF można pobrać bezpłatnie z naszej strony internetowej w zakładce 'Pobierz'.

Czy podgrzewacz nadaje się do twardej wody?

Tak, ale regularne odkamienianie jest konieczne, aby zapobiec osadzaniu się kamienia i utrzymać wydajność.

INSTRUKCJA OBSŁUGI F-WH80D20 Finlux

Przede wszystkim gratulujemy wyboru produktu firmy FINLUX wykorzystującego technologię przyjazną naturze.

Chcemy tworzyć produkty, które z nawiązką spełnią Państwa oczekiwania, dlatego produkujemy je w nowoczesnych fabrykach i poddajemy skrupulatnej kontroli jakości. Niniejsza instrukcja obsługi poprowadzi przez proces użytkowania opisywanego urządzenia. Przekonacie się Państwo, że urządzenie wyposażone jest w najbardziej zaawansowane technologicznie rozwiązania i jest dość łatwe w obsłudze.

Trwałość urządzenia wydłuży się, jeśli będą przeprowadzane niezbędne procedury czyszczenia i konserwacji.

Mamy nadzieję, że korzystanie z urządzenia będzie dla Państwa źródłem satysfakcji.

Wskazówki dotyczące bezpieczeństwa

Niniejsza instrukcja obsługi zawiera ważne wskazówki dotyczące pierwszego użycia, bezpieczeństwa, użytkowania zgodnego z przeznaczeniem, czyszczenia i czynności konserwacyjnych urządzenia.

Niniejszą instrukcję obsługi należy zawsze przechowywać razem z urządzeniem. Przekazując urządzenie należy również pamiętać o przekazaniu niniejszej instrukcji obsługi.

Przed przystąpieniem do korzystania z urządzenia należy uważnie zapoznać się z instrukcją obsługi, aby uniknąć poparzeń, porażenia prądem, pożaru lub innych obrażeń. Należy przestrzegać wskazówek dotyczących obsługi, rozwiązywania problemów i czyszczenia urządzenia.

Instalację podgrzewacza wody należy powierzyć autoryzowanemu serwisowi firmy FINLUX.

Podgrzewacz wody należy bezwzględnie uziemić.

OSTROŻNIE: Ryzyko śmierci, poważnych obrażeń lub uszkodzenia mienia.

Spis treści

Ostrzeżenia dotyczące bezpieczeństwa....4

Wskazówki dotyczące bezpieczeństwa podczas instalacji urządzenia 4

Wskazówki dotyczące bezpieczeństwa podczas użytkowania urządzenia....5

Wskazówki dotyczące bezpieczeństwa, które należy wziąć pod uwagę podczas czyszczenia i konserwacji....8

Wskazówki dotyczące bezpieczeństwa, które należy wziąć pod uwagę podczas przenoszenia i transportu....8

Instalacja 9

Wybór miejsca instalacji .....9

Ograniczenie odpowiedzialności....9

Dane techniczne....10

Odległości montażowe .....11

Schemat elektryczny....11

Widok ogólny 12

Funkcje i właściwości podgrzewacza wody....13

Odporność na korozję....13

Wytrzymałość na ciśnienie wody....13

Skuteczna izolacja cieplna....13

Termostat ograniczający....13

Przełącznik automatyczny V....13

Zawór bezpieczeństwa....13

Zabezpieczenie przed zamarznięciem .....13

Zabezpieczenie w przypadku działania urządzenia bez wody ....13

Zabezpieczenie przed niskim napięciem.... 14

System inteligentnego czyszczenia....14

Tryb ekonomiczny....14

Praktyczne i przydatne informacje....15

Wskazówki dotyczące obsługi....15

Czyszczenie i konserwacja....15

Zalecenia dotyczące oszczędności energii....16

Rozwiązywanie problemów....17

Ostrzeżenia dotyczące bezpieczeństwa

Wskazówki dotyczące bezpieczeństwa podczas instalacji urządzenia

OSTRZEŻENIE: Podgrzewacz wody należy podłączyć do zasilania o napięciu 230 V.

OSTRZEŻENIE: Upewnij się, że zawór bezpieczeństwa został zainstalowany na dopływie zimnej wody. Zawór bezpieczeństwa został ustawiony podczas produkcji urządzenia. Nie należy ingerować w mechanizm nastawiania. W przypadku wysokiego ciśnienia woda wypłynie z zaworu bezpieczeństwa. To nie jest usterka i jest wymaga- ne zgodnie z normą bezpieczeństwa.

OSTRZEŻENIE: Podgrzewacz wody należy bezwzględnie uziemić. W przypadku korzystania z podgrzewacza wody bez wtyczki należy bezwzględnie podłączyć go poprzez bezpiecznik do uziemionej linii zasilającej; w przypadku korzystania z podgrzewacza wody z wtyczką należy bezwzględnie podłączyć go do uziemionego gniazdka elektrycznego. Producent nie ponosi odpowiedzialności za jakiekolwiek szkody powstałe w wyniku eksploatacji urządzenia bez uziemienia.

OSTRZEŻENIE: Nie wolno korzy- stać z podgrzewacza wody bez upewnienia się, że został napełniony wodą. Jeśli woda płynie po otwarciu zaworu z ciepłą wodą, oznacza to, że urządzenie zostało napełnione wodą.

OSTRZEŻENIE: Jeśli podgrzewacz wody będzie instalowany i uruchomiany po raz pierwszy, należy zwrócić się do autoryzowanego serwisu firmy FINLUX o pomoc.

OSTRZEŻENIE: Należy unikać instalowania podgrzewacza wody w miejscach, w których istnieje ryzyko zamarznięcia wody.

OSTRZEŻENIE: Nie wolno stosować przedłużaczy ani listew zasilających

OSTRZEŻENIE: Opisywane urządzenie nie może być obsługiwane przez osoby (włącznie z dziećmi) z obniżonymi zdolnościami fizycznymi, zmysłowymi bądź umystowymi, a także przez osoby bez doświadczenia i wiedzy na temat obsługi, chyba że достały pozwolenie, bądź udzielono im instrukcji obsługi urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo.

OSTRZEŻENIE: Uszkodzony przewód zasilający powinien zostać wymieniony przez personel autoryzowanego serwisu firmy FINLUX, aby uniknąć niebezpiecznych sytuacji.

- Instalację i naprawy należy zawsze powierzać personelowi autoryzowanego serwisu.

- Producent nie ponosi odpowiedzialności za jakiekolwiek szkody powstałe w wyniku czynności przeprowadzonych przez osoby nie-upoważnione.

OSTRZEŻENIE: Opisywany podgrzewacz wody został wyprodukowany z przeznaczeniem do użytku domowego i może być stosowany wyłącznie w gospodarstwach domowych do określonych celów. Nie nadaje się do użytkowania komercyjnego ani wspólnego.

OSTRZEŻENIE: Podczas korzystania z urządzenia woda o temperaturze wyższej niż 50°C może spowodować poparzenia, a nawet śmierć z powodu poważnego poparzenia. Należy pa miętać, że dzieci, osoby starsze i niepełnosprawne są bardziej narażone na ryzyko poparzenia.

Wskazówki dotyczące bezpieczeństwa podczas użytkowania urządzenia

OSTRZEŻENIE: Termostat ograni czający wyłączy grzałkę w przypadku nadmiernej temperatury w podgrzewaczu wody lub usterki termostatu do ustawienia temperatury.

OSTRZEŻENIE: Możesz włączyć lub wyłączyć podgrzewacz wody za pomocą przełącznika automatycznego V. Przełącznik automatyczny V działa jak bezpiecznik.

OSTRZEŻENIE: Zawór bezpieczeństwa jest zainstalowany na wlocie zimnej wody w podgrzewaczu wody. Zapobiegnie to odpływowi wody z wnętrza podgrzewacza w przypadku odcięcia dopływu wody.

OSTRZEŻENIE: Podczas instalacji i eksploatacji zaworu bezpieczeństwa należy spełnić następujące warunki.

- Ponieważ z zakończenia odprowa -dzania wody może kapać woda, rurkę należy pozostawić otwartą do atmosfery. Aby kapiąca woda nie spowodowała szkód w otoczeniu, odprowadzanie wody można podłączyć do kanalizacji ściekowej za pomocą węża.

- Urządzenie powinno być wykorzy - stywane z przerwami, aby zapobiec powstawaniu kamienia i upewnić się, że nie zostało zablokowane.

- Podłączając zawór bezpieczeństwa do urządzenia, należy upewnić się, że zakończenie odprowadzania wody jest skierowane do dołu.

- Eksploatacja urządzenia niezgod - nie z przeznaczeniem może do- prowadzić do powstania szkód lub niebezpiecznych sytuacji oraz utraty gwarancji. Uszkodzenia powstałe w takich okolicznościach nie podlegają gwarancji producenckiej.

- Aby uniknąć przeciążenia obwodu elektrycznego, nie wolno używać innego urządzenia o dużym poborze mocy w tym samym obwodzie. Nie wolno stosować przedłużaczy ani listew zasilających. Zignorowanie tych zaleceń może doprowadzić do porażenia prądem, uszkodzeń itp.

- Opisywane urządzenie może być użytkowane przez dzieci w wieku powyżej ośmiu lat i osoby o zmniejszonych możliwościach fizycznych, sensorycznych i umysłowych, a także przez osoby bez doświadczenia i odpowiedniej wiedzy, jeśli są pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo lub zostały poinstruowane na temat bezpiecznego użytkowania urządzenia i rozumieją wiążące się z nim zagrożenia.

- Z zaworu bezpieczeństwa zastos o - wanego w urządzeniu może wycie- kać woda w sekcji odprowadzania, jeśli ciśnienie wody doprowadzonej z głównej instalacji wodnej przekro- czy maksymalne ciśnienie robocze. To normalna sytuacja. Po obniżeniu się ciśnienia wycieki ustaną.

- Jeśli woda z wnętrza urządzenia zostanie odprowadzona i urządzenie pozostanie opróżnione, zbior-

nik nie powinien pozostawać pusty przez dłuższy czas, ponieważ mogłoby to przyspieszyć korozję.

- Dzieci nie powinny wykorzystywać urządzenia do zabawy.

- Dzieci nie powinny czyścić urzą - dzenia ani wykonywać czynności konserwacyjnych, jeśli pozostają bez nadzoru.

- Materiały użyte do opakowania stanowią zagrożenie dla dzieci. Materiały zastosowane do opakowania należy przechowywać w miejscu niedostępnym dla dzieci.

- Przed użyciem należy dokładnie sprawdzić działanie urządzenia.

- Urządzenie powinno być użytko - wane wyłącznie po podłączeniu przewodu zasilającego do źródła zasilania i jeśli nie występują widoczne uszkodzenia obudowy.

- Należy regularnie sprawdzać, czy przewód zasilający nie jest uszkodzony. Nie wolno naciągać przewodu zasilającego urządzenia. Nie wolno umieszczać żadnych przedmiotów na przewodzie zasilającym.

- Uszkodzony przewód zasilający powinien zostać wymieniony przez personel autoryzowanego serwisu zalecanego przez producenta, aby uniknąć niebezpieczeństwa.

- Jeśli ciśnienie robocze wody w

głównej instalacji wodnej przekracza maksymalny poziom, należy podłączyć reduktor ciśnienia do linii zimnej wody przed zaworem bezpieczeństwa. Reduktor ciśnienia powinien znajdować się jak najdalej od urządzenia i jak najbliżej wodomierza.

Nie wolno korzystać z urządzenia w następujących przypadkach:

• Jeśli urządzenie lub przewód zasi - lający jest uszkodzony,
• Jeśli urządzenie nie działa prawi - dłowo,
• Jeśli elementy elektryczne urzą - dzenia są widocznie uszkodzone,
• Jeśli urządzenie jest wilgotne, wpadło do wody lub innej cieczy, zostało narażone na zalanie wodą, doszło do styczności elementów elektrycznych urządzenia z wodą,
• Jeśli urządzenie emituje nietypowe szumy, dym lub zapachy.

W przypadku stwierdzenia któregoł wiek z powyżej wymienionych przypad- ków należy natychmiast wyłączyć urzą- dzenie, odłączyć od sieci elektrycznej i skontaktować się z personelem autory- zowanego serwisu.

- Uszkodzone urządzenie lub jego elementy mogą spowodować po-ważne obrażenia i pożar.

- Opisywane urządzenie nie zawiera żadnych elementów, które mogą być naprawiane przez użytkownika. W przypadku dotknięcia połączeń elektrycznych w urządzeniu oraz w przypadku zmiany konstrukcji mechanicznej urządzenia występuje ryzyko porażenia prądem. W przypadku jakiegokolwiek uszkodzenia nie wolno próbować naprawiać urządzenia samodzielnie. W przeciwnym razie urządzenie utraci gwarancję.

- Stosowanie wyposażenia niezale - canego przez producenta może doprowadzić do obrażeń i uszkodzenia urządzenia.

- Nie wolno dotykać ani uruchamiać urządzenia mokrymi lub wilgotnymi rękami.

- Jeśli urządzenie nie będzie używa - ne przez dłuższy czas, należy odłączyć zasilanie sieciowe za pomocą bezpiecznika.

W następujących przypadkach należy upewnić się, że urządzenie jest wyłączone, a zasilanie sieciowe odłączone za pomocą bezpiecznika/wyłącznika sieciowego:

• Przed przystąpieniem do instalacji,

• Przed przystąpieniem do czyszczenia i konserwacji,
  – Przed przystąpieniem do naprawy.

• Nie wolno spożywać wody odpro - wadzanej z urządzenia. W przeciwnym razie mogą wystąpić poważne problemy zdrowotne.

• Jeśli urządzenie ma zostać prze - niesione w inne miejsce i ponownie zainstalowane, należy skontaktować się z personelem autoryzowanego serwisu.

Wskazówki dotyczące bezpieczeństwa, które należy wziąć pod uwagę podczas czyszczenia i konserwacji

• Aby uniknąć ryzyka porażenia prądem, przed przystąpieniem do czyszczenia należy wyłączyć urządzenie i odłączyć od zasilania sieciowego za pomocą bezpiecznika lub wyłącznika sieciowego.
• Wszelkie czynności konserwacyjne i serwisowe należy powierzyć personelowi autoryzowanego serwisu firmy FINLUX.
• Pręt magnezowy stosowany przez ciw korozji wewnątrz zbiornika należy sprawdzać co roku, a jeśli się zużyje, wymianę należy powierzyć personelowi autoryzowanego serwisu.
• Aby uzyskać optymalną wydaj - ność elektrycznego podgrzewacza wody, zalecane jest regularne usu-

wanie kamienia – który może osadzać się na grzałce z powodu twardej wody i wysokiej temperatury – co dwa lata przez personel autoryzowanego serwisu. Czynności należy przeprowadzić na grzałce.

• Przeprowadzenie wszystkich wyżej wymienionych czynności należy powierzyć personelowi autoryzowanego serwisu firmy FINLUX.
• Do czyszczenia należy stosować ciepłą wodę, amoniak i płynne detergenty niezawierające alkoholu. W przeciwnym razie powierzchnia urządzenia może ulec uszkodzeniu.
• Czyszczenie i czynności konserwa - cyjne należy przeprowadzać zgodnie z opisem podanym w rozdziale „Czyszczenie i konserwacja”.
• Nie wolno stosować środków che -micznych. Nie wolno używać substancji takich jak benzyna, rozpuszczalnik itp.
• Zastosowanie detergentu w prosz - ku może spowodować zarysowanie powierzchni podgrzewacza wody.

Wskazówki dotyczące bezpieczeństwa, które należy wziąć pod uwagę podczas przenoszenia i transportu

W przypadku przenoszenia urządzenia należy upewnić się, że wszystkie połączenia elektryczne zostały odłączone, a woda znajdująca się wewnątrz urządzenia odprowadzona. Podczas przenoszenia urządzenie należy umieścić lub trzymać w taki sposób, aby zapobiec jego uszkodzeniu.

Instalacja

OSTRZEŻENIE: Opisywany podgrzewacz wody powinien zostać zainstalowany przez personel autoryzowanego serwisu firmy FINLUX zgodnie z „Instrukcją instalacji”.

OSTRZEŻENIE: Urządzenia nie wolno instalować na schodach, wyjściach lub korytarzach budynku.

Jeśli musisz użyć bezpiecznika podczas instalacji urządzenia, zastosuj bezpiecznik o parametrach podanych w danych technicznych.

Opisywane urządzenie nie nadaje się do użytkowania na zewnątrz budynku.

Wybór miejsca instalacji

- Nie wolno instalować urządzenia w niewentylowanych i wilgotnych pomieszczeniach.

• Nie wolno umieszczać urządzenia w miejscach narażonych na działanie bezpośredniego światła słonecznego.
• Nie wolno umieszczać urządzenia w miejscach, w których występują niebezpieczne substancje, np. para, kurz lub gaz.
• Nie wolno podłącać urządzenia bezpośrednio do źródeł zasilania, które nie są zabezpieczone przed nagłymi skokami napięcia.

Ograniczenie odpowiedzialności

Wszystkie dane techniczne oraz wskazówki dotyczące obsługi i konserwacji podane w niniejszej instrukcji obsługi zawierają najnowsze informacje o urządzeniu. Producent nie ponosi jakiejkolwiek odpowiedzialności za ewentualne szkody i obrażenia wynikające z nieprzestrzegania zaleceń podanych w niniejszej instrukcji obsługi, niewłaściwego użytkowania urządzenia, napraw i modyfikacji urządzenia przeprowadzonych przez nieupoważnione osoby oraz stosowania części zamiennych niedopuszczonych przez producenta.

Dane techniczne

Model		F-WH35D15SL F-	WH50D20 F-WH65D20 F-WH80D20	F-WH100D20
		F-WH35D15WH F-WH50D20WH F-WH65D20WH F-WH80D20WH F-WH100D20WH
Pojemność litry		35 50 65	80 100
Zakres regulacji tem-peratury wody	°C	25-75	25-75	25-75	25-75
Napięcie	V	220-240	220-240	220-240	220-240
Natężenie prądu	A	7	9	9	9
Moc grzałki	W	1500	2000	2000	2000
Maksymalne ciśnienie robocze zaworu bez-pieczestwa	bar	10(-0.5,+0)	10 (-0.5, +0)	10 (-0.5, +0)	10 (-0.5, +0)
Przyłącza wodne	cale	1/2	1/2	1/2	1/2
Stopień ochrony		IP24	IP24	IP24	IP24
System antykorozyjny	Emaliowany zbiornik wewnętrzny i prêt magnezowy
Wymiary urządzenia	mm	430*456*481	430*456*631	430*456*761	430*456*891

Dane techniczne i niniejsza instrukcja obsługi mogą ulec zmianie bez wcześniejjszego powiadomienia.

Opisywane urządzenie jest zgodne z europejskimi dyrektywami CE nr

z rozporządzeniem w sprawie 2014/30/UE (rozporządzenie w sprawie zgodności elektromagne-

nadzoru nad usuwaniem zużytego tycznej) i nr 2014/35/UE (rozporządzenie w sprawie niskiego napięcia

(LVD))

Opisywane urządzenie jest zgodne
z rozporządzeniem w sprawie
nadzoru nad usuwaniem zużytego
sprzętu elektrycznego i elektro-
nicznego.

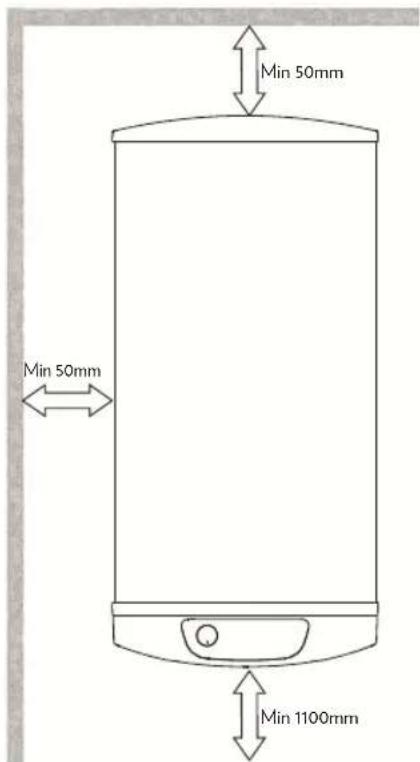

Odległości montażowe

Podczas instalacji urządzenia należy zachować odległości podane na poniższym schemacie.

Min 50mm Min 50mm Min 1100mm

Schemat elektryczny


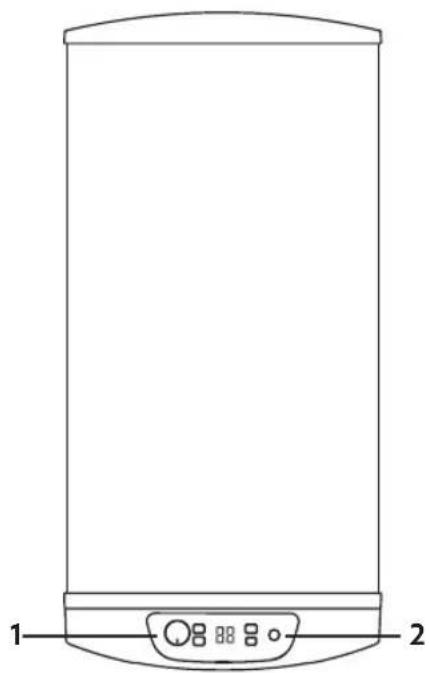

Widok ogólny

Rysunki przedstawione w niniejszej instrukcji obsługi służą wyłącznie do celów informacyjnych, dotyczą elementów urządzenia. Elementy urządzenia mogą się różnic w zależności od modelu. Zamieszczone rysunki mają charakter informacyjny.

1. Przycisk ON/OFF i ustawienia temperatury
2. Wskaźniki stanu

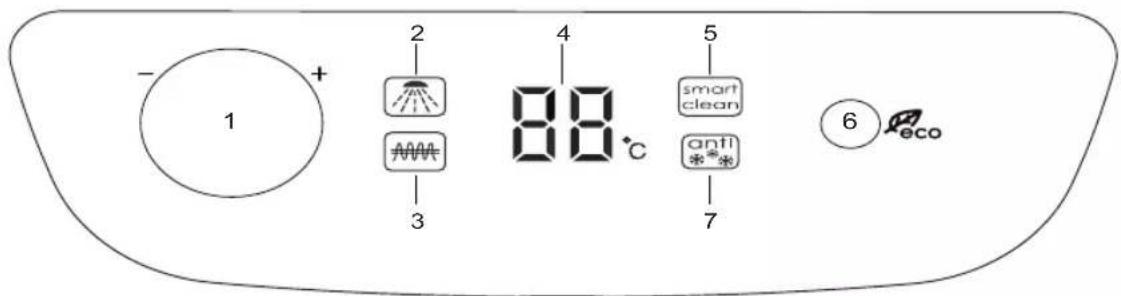

Elementy sterujące i wskaźniki

- + 1 2 3 4 88 °C 5 smart clean anti 7 6 eco

1. Przycisk ON/OFF i ustawienia temperatury
2. Wskaźnik ciepłej wody
3. Wskaźnik grzałki

4. Wskazanie temperatury

5. Wskaźnik SMART CLEAN

6. Wskaźnik ECO
7. Wskaźnik ANTI FREEZE

Funkcje i właściwości pod- grzewacza wody

Odporność na korozję

Wewnętrzny zbiornik podgrzewacza wody, w tym rury dopływu i odpływu wody są emaliowane po spawaniu, dzięki czemu w pełni zabezpieczone przed korozją. Grzałka jest zabezpieczona przed korozją za pomocą pręta magnezowego.

Wytrzymałość na ciśnienie wody

Wewnętrzny zbiornik podgrzewacza wody został przetestowany pod ciśnieniem 12 bar ze względu na ciśnienie wody w głównej instalacji wodnej.

Skuteczna izolacja cieplna

Podgrzewacz wody został zaizolowany za pomocą poliuretanowego materiału termoizolacyjnego o grubości 50 mm, znajdującego się między panelem obudowy i zbiornikiem na wodę. Dzięki temu materiałowii woda w zbiorniku szybko się nagrzewa i powoli stygnie.

Termostat ograniczający

Termostat ograniczający wyłączy grzałkę w przypadku nadmiernej temperatury w zbiorniku lub usterki termostatu do ustawienia temperatury.

Przełącznik automatyczny V

Możesz włączyć lub wyłączyć termostat za pomocą przełącznika automatycznego V. Przełącznik automatyczny V działa jako układ zabezpieczający. Odlączy urządzenie od sieci elektrycznej w przypadku zwarcia elektrycznego lub wyłączenia urządzenia. Instalację dostarczonego w zestawie przełącznika automatycznego V należy powierzyć wyłącznie personelowi autoryzowanego serwisu.

Zawór bezpieczeństwa

Zawór bezpieczeństwa jest zainstalowany na wlocie zimnej wody w podgrzewaczu wody. Zawór stanowi rodzaj zabezpieczenia: zapobiega odprowadzeniu wody z urządzenia w przypadku odcięcia dopływu wody. Ten zawór będzie również spuszczal wodę z zakończenia odprowadzania w przypadku nadmiernego ciśnienia w podgrzewaczu wody.

Zabezpieczenie przed zamarznięciem

Jeśli temperatura wody wewnątrz podgrzewacza spadnie poniżej 5°C, grzałka zostanie automatycznie włączona i podgrzeje wodę do 16°C. Wskaźnik ANTI FREEZE oraz wskaźnik grzałki zaświecą się. System zabezpieczający przed zamarznięciem włącza się, jeśli podgrzewacz wody znajduje się w trybie czuwania. Podgrzewacz wody należy zainstalować w miejscu, w którym nie występuje ryzyko zamarznięcia wody.

Zabezpieczenie w przypadku działania urządzenia bez wody

Jeśli urządzenie będzie działać bez wody z jakiejkolwiek przyczyny, system zareaguje automatycznie i wyświetli się kod błędu E3. W takim przypadku należy odłączyć urządzenie za pomocą przełącznika automatyczny V i sprawdzić, czy podgrzewacz jest napełniony wodą. Po upewnieniu się, że podgrzewacz jest napełniony wodą należy

ponownie podłączyć urządzenia do zasilania sieciowego – podgrzewacz wody rozpoczę-nie normalne działanie.

Zabezpieczenie przed niskim napięciem

Jeśli napięcie obniży się do poziomu niebezpiecznego dla urządzenia na skutek wahań napięcia, włączy się system zabezpieczający przed niskim napięciem i wyświetli kod błędu E2. Po przywróceniu napięcia do normalnego poziomu kod błędu E2 zostanie usunięty, a podgrzewacz wody rozpocznie normalne działanie.

System inteligentnego czyszczenia

Jeśli temperatura wody będzie utrzymywana poniżej 60°C przez dłuższy czas, powstaną odpowiednie warunki do rozwoju bakterii. Jeśli urządzenie znajduje się w trybie czuwania, co najmniej raz w tygodniu woda jest podgrzewana do temperatury powyżej 65°C i utrzymywana na tym poziomie przez jedną godzinę, by zapobiec rozwojowi bakterii. Jeśli podgrzewacz wody zostanie ręcznie ustawiony na temperaturę 65°C lub wyższą, system automatycznie włączy się tydzień później po ostatnim użyciu urządzenia i automatycznie podgrzeje wodę do temperatury powyżej 65°C.

Tryb ekonomiczny

Podczas korzystania z urządzenia woda o temperaturze wyższej niż 50°C może spowodować poparzenia, a nawet śmierć z powodu poważnego poparzenia. Najbardziej korzystna dla ludzkiego zdrowia i oszczędności energii temperatura wynosi ok. 55°C. Temperatura ta jest wskazywana na panelu przednim urządzenia za pomocą symbolu EC. Urządzenie można oszczędnie eksplo- atować ustawiając pokrętło regulacji tempe- ratury na symbol ECO.

Obstuga urządzenia

Po zainstałowaniu i przygotowaniu podgrzewacza wody do użytku przez personel autoryzowanego serwisu możesz włączyć urządzenie obracając pokrętło regulacji temperatury, znajdujące się na panelu sterowania.

- Przed pierwszym użyciem należy upewnić się, że podgrzewacz jest napełniony wodą. Włącz zasilanie za pomocą przełącznika automatycznego V.

- Podczas pierwszego uruchomienia ustawiona temperatura zacznie pulsować na panelu wyświetlacza. Po chwili pulsowanie ustanie, a wyświetli się bieżące wskazanie temperatury wewnętrznej. Aby podgrzać wodę do żądanej temperatury, obracaj pokrętło regulacji temperatury w prawo. Przestań obra cać pokrętło, jeśli panel cyfrowego wyświetlacza wskaże żądaną temperaturę.

- Po ustawieniu temperatury na 55°C za pomocą przycisku (znajdującego się obok wskaźnika) w celu włączenia funkcji ECO, we wskazaniu temperatury pojawi się symbol „EC”. Po ponownym ustawieniu temperatury za pomocą przycisku lub wyłączeniu podgrzewacza wody funkcja ECO zostanie zakończona.

- Po ustawieniu temperatury włączy się grzałka oraz wskaźnik grzałki, znajdują-cy się w lewym dolnym narożniku.

- Jeśli temperatura wody osiągnie war - tość ustawionej temperatury, włączy się grzałka, wskaźnik grzałki zacznie pulso-

wać i włączy się wskaźnik ciepłej wody. Jeśli tak się stanie, ciepła woda jest gotowa do użycia.

• Jeśli temperatura wody spadnie do po - ziomu czterech stopni poniżej ustawionej temperatury, grzałka zostanie pownowie uruchomiona i woda zostanie podgrzana do ustawionej temperatury.
• Jeśli zostanie ustawiona temperatura poniżej 25°C, podgrzewacz wody zostanie automatycznie wyłączony.
• Naciśnij przycisk ⬆, aby włączyć funkcję bardzo szybkiego podgrzewania wody. Podgrzewacz wody uruchomi dodatkową grzałkę i rozpocznie szybkie podgrzewanie, dopóki temperatura wody nie osiągnie wartości ustawionej temperatury. Jeśli temperatura wody osiągnie wartość ustawionej temperatury, szybkie podgrzewanie zostanie zakończone, a dodatkowa grzałka wyłączy się. Możesz wyłączyć funkcję w dowolnej chwili zanim temperatura wody osiągnie wartość żądanej temperatury, naciskając przycisk ⬆.

Praktyczne i przydatne informacje

• Osady i kamień gromadzący się w dolnej części podgrzewacza wody uniemożliwiają bezpośrednią styczność wody z grzałkami. Należy zapobiegać gromadzeniu się osadów i kamienia na spodzie podgrzewacza wody. Podgrzewacz wody należy opróżniać w regularnych odstępach czasu.
• Podgrzewaj wymaganą ilość wody w podgrzewaczu. Zainstaluj podgrze wacz wody z dala od urządzeń takich jak chłodziarka i zamrażarka. W prze-

ciwnym razie częstotliwość pracy wzro- śnie.

• Upewnij się, że została zainstalowa - na izolacja, by zapobiec utracie ciepła w podgrzewaczu wody i instalacji.
• Podgrzewacz wody należy umieścić maks. 6 m od punktów poboru wody. Instalacja w większej odległości spowoduje obniżenie sprawności wymiany ciepła. Należy również zaizolować rury na wodę.
• Jeśli urządzenie nie będzie używane przez dłuższy czas, należy ustawić termostat na najniższą wartość.

Wskazówki dotyczące obsługi

• Nie wolno umieszczać pod podgrzewaczem wody przedmiotów wrażliwych na działanie wody.

• Podejmij poniższe środki ostrożności, jeśli urządzenie nie będzie używane przez dłuższy czas.

• Odtącz urządzenie od zasilania sieciowego.

• Zamknij zawory wody i rozłącz przyłącza wody.

Czyszczenie i konserwacja Przed przystąpieniem do jakichkolwiek czynności należy odłączyć urządzenie od zasilania sieciowego.

• Zainstaluj przezroczysty wąż do od - prowadzania wody z zaworu bezpieczeństwa znajdującego się na dopływie zimnej wody w podgrzewaczu wody w miejscu zabezpieczonym przed zamarznięciem.

• Ciśnienie wody wzrasta wraz z dzia - łaniem podgrzewacza wody. Woda kapiąca z zaworu bezpieczeństwa to normalne zjawisko.

• Odprowadź wodę z podgrzewacza, ustawiając zapadkę zaworu bezpieczeństwa w pozycji pionowej. Aby sprawdzić działanie zaworu bezpieczeństwa, raz w miesiącu zalecane jest ustawienie zapadki w pozycji pionowej, by sprawdzić, czy nie wycieka woda.

• Jeśli woda jest odprowadzana poprzez zawór bezpieczeństwa, nie wolno uruchamiać urządzenia, dopóki woda nie zacznie wypływać z zaworu ciepłej wody.
• Aby uzyskać optymalną wydajność elektrycznego podgrzewacza wody, regularne usuwanie kamienia, który osadza się na grzałce z powodu twardej wody i wysokiej temperatury, należy powierzyć personelowi autoryzowane-go serwisu.

Zalecenia dotyczące

oszczędności energii

• Zalecana jest eksploatacja urządzenia w trybie ECO (55°C), aby przedłużzyć trwałość podgrzewacza i zaoszczędzić energię.
• Aby uzyskać możliwe najlepszą wy - dajność urządzenia element grzejny (grzałkę) należy czyścić, a pręt magnezowy zapobiegający korozji wymieniać co dwa lata. Czyszczenie i wymianę należy powierzyć personelowi autoryzowanego serwisu.
• Anodę i grzałkę należy sprawdzać co roku w regionach o wyższej twardości wody.

Rozwiązywanie problemów

Przed wezwaniem serwisu należy upewnić się, że usterka nie jest spowodowana tymczasową przerwą w zasilaniu lub odcięciem dopływu wody.

W przypadku stwierdzenia nieprawidłowości w działaniu urządzenia można spróbować rozwiązać problem postępując zgodnie z poniższymi wskazówkami. Jeśli urządzenie nadal nie działa prawidłowo, skontaktuj się z infolinią. Możesz uzyskać dostęp do listy autoryzowanych punktów serwisowych i danych kontaktowych na stronie internetowej.

PROBLEM PRZYCZYNA ROZWIĄZANIE
Podgrzewacz wody nie działa.	Przełącznik jest wyłączony.	Włącz zasilanie za pomocą przełącznika.
	Przerwa w zasilaniu.	Odczekaj, dopóki zasilanie nie zostanie przywrócone.
	Główny bezpiecznik w budynku został przepalony.	Napraw bezpiecznik.
Podgrzewacz nie podgrzewa wody.	Podgrzewacz wody nie działa prawidłowo.	Skontaktuj się autoryzowanym serwisem.
Podgrzewacz wody podgrzewa wodę zbyt późno.	Napięcie może być niskie.	Zastosuj odpowiedni regulator napięcia.
	Na grzałce może osadzać się kamień.	Skontaktuj się autoryzowanym serwisem.
Zwiększony poziom szumów podczas pracy urządzenia.	Na grzałce może osadzać się kamień.	Skontaktuj się autoryzowanym serwisem.
	Kamień lub piasek może znajdować się w zaworze bezpieczeństwa.	Skontaktuj się autoryzowanym serwisem.
	Ciśnienie w systemie może rozkładać się nieregularnie.	Zainstaluj regulator ciśnienia.
Podgrzewacz wody nadmiernie podgrzewa wodę (z urządzenia wydobywa się para wodna).	Urządzenie może zawierać zbyt dużo kamienia.	Skontaktuj się autoryzowanym serwisem.
Z zaworu bezpieczeństwa kapie woda.	To normalna sytuacja.	Podłącz dostarczoną w ze-stawię rurkę od zawóru do odprowadzania wody.

KOMUNIKATO BŁĘDZIE	PRZYCZYNA ROZWIAŻANIE
E1 (E1)	Błąd termistora	Skontaktuj się autoryzowanym serwisem.
E2 (E2)	Ostrzeżenie o niskim napięciu	Błąd zostanie usunięty po przywróceniu normalnego napięcia.
E3 (E3)	Działanie urządzenia bez wody	Po napełnieniu podgrzewacza wodą należy odłączyć urządzenie od zasilania i ponownie podłączyć.

18

19

52480446
