Typ produktu	Ogranicznik przepięć / wyłącznik modułowy
Wymiary (szer. x wys. x gł.)	36 mm x 90 mm x 70 mm (moduł 1P)
Waga	Około 100 g
Napięcie znamionowe	230 V AC / 400 V AC
Prąd znamionowy	63 A
Funkcje główne	Ochrona przed przepięciami, wyłączanie przeciążeniowe i zwarciowe
Wytrzymałość zwarciowa	10 kA
Liczba biegunów	1P
Kategoria przepięciowa	II
Stopień ochrony (IP)	IP20
Temperatura pracy	od -25°C do +55°C
Materiał obudowy	Tworzywo termoutwardzalne, samogasnące
Montaż	Na szynie DIN (TH35)
Zaciski	Śrubowe, przekrój przewodu 1‑16 mm²
Identyfikacja wizualna	Zielona dźwignia, oznaczenie WL4033
Konserwacja i czyszczenie	Czyścić suchą szmatką; nie używać rozpuszczalników
Bezpieczeństwo	Zgodny z EN 61009‑1, zabezpieczenie przed przypadkowym dotknięciem
Części zamienne	Dostępne w autoryzowanych punktach serwisowych
Informacje ogólne	Producent: Hager, model WL4033, wyprodukowano w UE

Często zadawane pytania - WL4033 HAGER

Jak prawidłowo zamontować wyłącznik Hager WL4033?

Montaż należy wykonać na szynie DIN TH35 w rozdzielnicy. Przed montażem odłączyć zasilanie. Zaciski śrubowe dokręcać momentem 2 Nm.

Czy Hager WL4033 nadaje się do ochrony urządzeń domowych?

Tak, zapewnia ochronę przed przepięciami i zwarciami w instalacjach domowych 230V/400V.

Jaki jest maksymalny prąd znamionowy WL4033?

Prąd znamionowy wynosi 63 A.

Jak sprawdzić, czy wyłącznik jest sprawny?

Naciśnij przycisk testowy (jeśli występuje) lub sprawdź multimetrem ciągłość obwodu.

Czy można podłączyć przewód o przekroju 10 mm²?

Tak, zaciski akceptują przewody od 1 do 16 mm².

Co zrobić w przypadku zadziałania wyłącznika?

Odłącz urządzenia od obwodu, usuń przyczynę przeciążenia, a następnie włącz wyłącznik ręcznie.

Jaka jest gwarancja na Hager WL4033?

Standardowa gwarancja producenta wynosi 2 lata.

Czy WL4033 może być używany na zewnątrz?

Nie, stopień ochrony IP20 pozwala na użytkowanie tylko w suchych pomieszczeniach.

Jakie są wymiary modułu?

Szerokość 36 mm (1 moduł), wysokość 90 mm, głębokość 70 mm.

Gdzie mogę kupić oryginalne części zamienne?

W autoryzowanych punktach serwisowych Hager oraz u dystrybutorów.

INSTRUKCJA OBSŁUGI WL4033 HAGER

GB
WL403x Push dimmer 60-300 W
PL
WL403x Ściemniacz dotykowy 60-300W

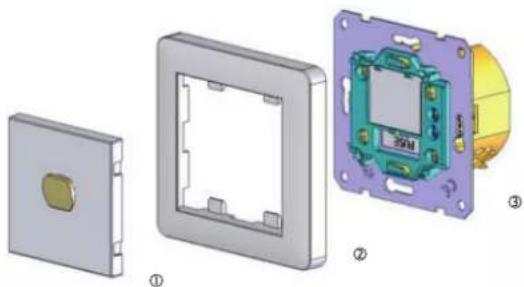

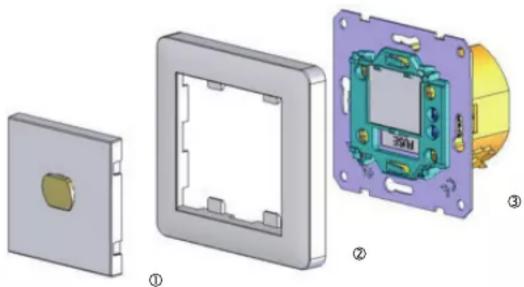

Rys. 1 Assembly / Sposób montażu

Rys. 2 Wiring diagram / Schemat połączeń

GB Manual

Note!

Prace przy napięciu 230 V\~ mogą wykonywać tylko osoby posiadające uprawnienia. Wszystkie czynności powinny być prowadzone przy wyłączonym zasilaniu sieciowym.

Funkcja

Ściemniacz obrotowy do włączania i ściemniania :

- żarówek 230 V

- lamp halogenowych 230 V

Montaż / Instalacja

• Zdemontować klawisz 1 (Rys. 1)
• Podłączyć prawidłowo przewody
• Dla prawidłowego działania należy postępować wg schematu połączeń (Rys. 2) oraz specyfikacji technicznej
• Zamontować mechanizm ③ w puszcze
• Zamontować ramkę ② oraz klawisz ① do mechanizmu

Obstuga / Tryb ręczny

• Aby włączyć / wyłączyć światło, wcisnij klawisz ①
• Aby regulować poziomem natężenia oświetlenia należy przytrzymać dłużej kalwisz. Natężenie światła będzie się zmieniać w sposób ciągły po uzyskaniu odpowiedniego poziomu, puścić klawisz.
• Dioda LED ściemniacza sygnalizuje osiągnięcie osiągnięcie maksymalnego oraz minimalnego poziomu.
• Po ponownym załączeniu, ściemniacz rozpocznie pracę na takim poziomie na jakim został wyłączony.

Obsługa / Regulacja przy użyciu pilota

• Przy wyłączonym ściemniaczu, wcisnąć i przytrzymać klawisz ① przez 10 sek., do momentu aż dioda LED zacznie migać
• Wcisnąć i przytrzymać dowolny przyciks funkcyjny (np. 0-9) dowolnego pilota na podczerwien IRRC*, do momentu aż dioda LED zacznie migać a światło się włączy potwierdzi to zapamiętanie i zaprogramowanie wybranego przycisku w urządzeniu.
• Aby włączyć / wyłączyć ściemniacz należy wcisnąć wybrany przycisk pilota.
• Aby regulowac poziom natężenia światła należy przytrzymać zaprogramowany przycisk. Natężenie światła będzie się zmieniać w sposób ciągły po uzyskaniu odpowiedniego poziomu, puścić przycisk.
• Dioda LED ściemniacza sygnalizuje osiągnięcie osiągnięcie max. lub min. poziomu.
• Po ponownym załączeniu ściemniacz rozpocznie prace na takim poziomie na jakim został wyłączony.
• Użycie innego przycisku niż zaprogramowanego nie spowoduje aktywacji ściemniacza.
• W przypadku zapomnienia który przycisk został zaprogramowany, należy ponowić operację programowania.

*IRRC: Pilot na podczerwień (dowolny pilot uniwersalny)

W przypadku awarii

W momencie, kiedy ściemniacz przestanie działać, proszę sprawdzić podłączoną lampę lub bezpiecznik znajdujący się w ściemniaczu. W razie potrzeby wymienić bezpiecznik, na nowy o tych samych parametrach.

Specyfikacja techniczna

Obciążenie Rezystancyjne
Moc 60-300 W
Napiecie znamionowe 230 V AC/50 Hz
Bezpiecznik 2,5 A
Stopien ochrony IP20
