82100 - Kompresor VOREL - Bezpłatna instrukcja obsługi

Typ produktu	Kompresor powietrza
Model	82100
Marka	VOREL
Zasilanie	230 V ~ 50 Hz
Moc	1500 W
Pojemność zbiornika	24 l
Maksymalne ciśnienie	8 bar (116 psi)
Wydajność ssania	ok. 200 l/min
Liczba stopni sprężania	1
Rodzaj smarowania	Bezolejowy
Poziom hałasu	ok. 75 dB(A)
Waga	ok. 15 kg
Wymiary (dł. x szer. x wys.)	48 x 28 x 50 cm
Funkcje	Pompowanie opon, narzędzi pneumatycznych, natrysk farby
Bezpieczeństwo	Zawór bezpieczeństwa, wyłącznik ciśnieniowy, termiczny bezpiecznik przeciążeniowy
Konserwacja	Regularne spuszczanie kondensatu, czyszczenie filtrów powietrza
Części zamienne	Filtr powietrza, zawór zwrotny, uszczelki – dostępne u producenta

Często zadawane pytania - 82100 VOREL

Jak ustawić ciśnienie w kompresorze VOREL 82100?

Użyj pokrętła regulatora ciśnienia na manometrze. Obracaj zgodnie z ruchem wskazówek zegara, aby zwiększyć ciśnienie, przeciwnie, aby zmniejszyć.

Dlaczego kompresor nie włącza się?

Sprawdź zasilanie i bezpiecznik. Upewnij się, że wyłącznik ciśnieniowy nie jest wyłączony z powodu zbyt wysokiego ciśnienia w zbiorniku.

Jak często spuszczać wodę ze zbiornika?

Po każdym użyciu odkręć zawór spustowy na dnie zbiornika, aby usunąć skropliny. Zapobiega to korozji.

Czy mogę używać kompresora do malowania natryskowego?

Tak, kompresor VOREL 82100 nadaje się do pistoletów natryskowych. Ustaw ciśnienie na około 2-3 bary i użyj odpowiedniego filtra wilgoci.

Jaki olej stosować do smarowania?

Model 82100 jest bezolejowy, nie wymaga smarowania. Regularnie czyść tylko filtr powietrza.

Co zrobić, gdy kompresor się przegrzewa?

Wyłącz urządzenie i odczekaj, aż ostygnie. Sprawdź, czy otwory wentylacyjne nie są zablokowane. Jeśli problem się powtarza, skontaktuj się z serwisem.

Jakie narzędzia pneumatyczne mogę podłączyć?

Można podłączyć klucze udarowe, opryskiwacze, nadmuchiwarki oraz pistolety do przedmuchu. Sprawdź wymagane ciśnienie narzędzia.

Czy zbiornik można malować?

Nie zaleca się malowania zbiornika. Farba może ukryć oznaki korozji. Regularnie sprawdzaj stan zbiornika.

Jak odczytać ciśnienie na manometrach?

Kompresor ma dwa manometry: jeden pokazuje ciśnienie w zbiorniku, drugi – ciśnienie wyjściowe regulowane pokrętłem.

Gdzie znajdę numer seryjny?

Numer seryjny znajduje się na tabliczce znamionowej z boku lub z tyłu kompresora.

INSTRUKCJA OBSŁUGI 82100 VOREL

TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska

Ten symbol informuje o zakazie umieszczania zużytego sprzętu elektrycznego i elektronicznego (w tym baterii i akumulatorów) łącznie z innymi odpadami. Zużyty sprzęt powinien być zbierany selektywnie i przekazany do punktu zbierania w celu zapewnienia jego recyklingu i odzysku, aby ograniczać ilość odpadów oraz zmniejszyć stopnień wykorzystania zasobów naturalnych. Niekontrolowane uwalnianie składników niebezpiecznych zawartych w sprzęcie elektrycznym i elektronicznym może stanowić zagrożenie dla zdrowia ludzkiego oraz powodować negatywne zmiany w środowisku naturalnym. Gospodarstwo domowe pełni ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu. Więcej informacji o właściwych metodach recyklingu można uzyskać u władz lokalnych lub sprzedawcy.

CHARAKTERYSTYKA URZĄDZENIA

• przewód z wtykiem do gniazda 12 V
• wąż powietrzny z zaworem zamykającym
• dwa adaptery do napełniania artykułów sportowych
• wskaźnik ciśnienia

UWAGA! PRZECZYTAĆ UWAŻNIE INSTRUKCJĘ

W przypadku nieprzestrzegania podanych wskazówek może dojść do wypadku!

Nigdy nie pozostawiać sprężarki podczas pracy bez opieki.

Wymagane zasilanie: 12 V d.c., 10 A

Maksymalne ciśnienie: 1,7 MPa (250 psi)

Waga: 0,7 kg

Sprężarka jest przeznaczona do wykorzystania w krótkich okresach czasu (maksymalnie 10 minut). Praca sprężarki przez długi okres czasu spowoduje przegrzanie urządzenia i jego uszkodzenie.

Słaba praca sprężarki lub nagrzanie się króćca ciśnieniomierza oznaczają, że urządzenie pracowało za długo i przegrzewa się. Kiedy to nastąpi, należy natychmiast wyłączyć urządzenie na co najmniej 30 minut i pozwolić, aby ostygło przed ponownym jej uruchomieniem.

INSTRUKCJA OBSŁUGI PRZY POMPOWANIU OPON

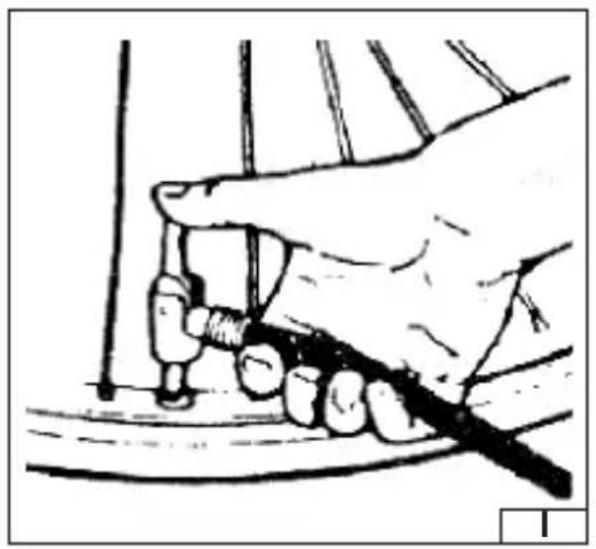

Założyć końcówkę węża na zawór opony (I) i wcisnąć do oporu. Zamknąć zatrzask. (II)

Włożyć wtyk przewodu sprężarki w gniazdo zasilania 12 V. (III)

Aby sprawdzić ciśnienie należy wyłączać sprężarkę przez wyjęcie wtyku przewodu zasilającego i odczytać wartość ze wskaźnika. Zawsze należy wyłączać sprężarkę, aby otrzymać dokładny odczyt.

Po napompowaniu otworzyć zawór zamykający i zdjąć końcówkę węża z zaworu pompowanego obiektu. Zawór zamykający należy pozostawić otwarty.

UWAGA: Przy składowaniu sprężarki zawsze pozostawiać otwarty zawór zamykający.

INSTRUKCJA OBSŁUGI DLA ARTYKUŁÓW NADMUCHIWANYCH

Wybrać odpowiedni adapter i założyć na koniec węża (IV). Zamknąć zatrzask.

Sprawdzić odpowiednie ciśnienie pompowania w naszej tabeli. Tabela ma jedynie charakter informacyjny i przed pompowaniem należy sprawdzić właściwą wartość w instrukcji artykułu nadmuchiwanego.

Podłączyć adapter do zaworu nadmuchiwanego obiektu.

Włączyć przewód zasilający w gniazdo zasilania. (III)

Kiedy zostanie osiągnięte prawidłowe ciśnienie wyłączyć zasilanie.

Odłączyć adapter od pompowanego obiektu. Zdjąć adapter z węża. Zatrzask należy pozostawić otwarty.

Zawsze sprawdzać maksymalne dozwolone ciśnienie pompowanego artykułu.

Unikać przekraczania maksymalnego ciśnienia w pompowanych artykułach.

TABELA INFORMACYJNA CIŚNIEŃ POMPOWANIA

Unikać nadmiernego pompowania. Nigdy nie przekraczać dozwolonego ciśnienia. Pompowany artykuł może rozerwać się powodując poważne obrażenia

Opony rowerowe Zalecane ciśnienie [MPa]
27 x 1-1/4” 0,45
20 x 1-1/2” 0,28
Inne artykuły
piłka nożna 0,09
piłka do koszykówki 0,06
piłka ręczna 0,03
opona traktora ogrodowego 0,15
ponton dwuosobowy aż twardy
materac aż twardy

WYKRYWANIE USTEREK

Sprężarka nie włącza się / przepalają się bezpieczniki

Mocno wcisnąć wtyk przewodu zasilającego w gniazdo i przekręcić w lewo i prawo.

Używając próbnika sprawdzić gniazdo i styki wtyku, czy nie są zabrudzone.

Sprawdzić bezpiecznik gniazda zasilania. Powinien mieć wartość znamionową, co najmniej 10 A.

Upewnić się czy przewód zasilający nie jest odłączony.

Sprężarka pracuje, ale nie pompuje

Upewnić się, że końcówka węża nałożona jest na zawór pompowanego obiektu do oporu przed zamknięciem zatrzasku.

Sprawdzić, czy nadmuchiwany artykuł nie jest nieszczelny.

Sprawdzić, czy wąż nie jest uszkodzony lub nieszczelny na złączach

Sprężarka pracuje powoli

Przyczyną może być przegrzanie spowodowane nadmiernym czasem użytkowania.

Odłączyć przewód zasilania i pozwolić, aby urządzenie ostygło, przez co najmniej 30 minut.

Zbyt niskie napięcie zasilające.

UWAGA!

Ta sprężarka może pompować do ciśnienia 1,7 MPa. Aby uniknąć nadmiernego nadmuchiwania należy przestrzegać instrukcji. Nigdy nie przekraczać zalecanego ciśnienia. Nie pozostawiać sprężarki bez opieki w trakcie pracy.

Sprężarka powinna znajdować się poza zasięgiem małych dzieci

Upewnić się, że końcówka jest wkręcona w wentyl artykułu pompowanego prawidłowo.

Sprężarka jest przeznaczona do pracy w krótkim okresie czasu (maksymalnie 10 minut).

Przed ponownym włączeniem urządzenia należy odczekać, co najmniej 30 minut, aby pozwolić sprężarce ostygnąć.

W przypadkach wykorzystania urządzenia w sposób niezgodny z instrukcją lub jego uszkodzenia z winy nie-prawidłowej obsługi przez użytkownika nastąpi utrata praw gwarancyjnych.
