INSTRUKCJA OBSŁUGI Elba 31 MAAN

Instrukcja obsługi okapu wyspowego

Elba 31

Modele:

OELB 31 RT 3 ST - S3

OELB 31 RT 4 ST - S3

RT - rodzaj turbiny: A/D

ST – rodzaj sterowania: P/KR/KW

MAAN Sp. z o.o.

Podole 9, 05-600 Grójec

Tel./fax [phone]

E-mail: [e-mail]

www.maan.pl

Szanowni Państwo,

Dziękujemy za zaufanie i zakup naszego wyrobu. Nasze urządzenie zaprojektowane zostało z myślą o spełnieniu Państwa oczekiwań w zakresie funkcjonalności oraz estetyki. Z pewnością stanowić będzie element zarówno praktyczny jak i dekoracyjny każdej kuchni. Mamy nadzieję, że urządzenie to będzie Państwu służyć przez wiele lat.

Przed przystąpieniem do prac montażowych okapu należy dokładnie zapoznać się z treścią niniejszej obsługi. Dzięki temu unikną Państwo błędów podczas instalacji oraz problemów z obsługą okapu.

Okap kuchenny przeznaczony jest do stosowania w indywidualnych gospodarstwach domowych, służy on do eliminowania oparów i zapachów powstałych podczas przyrządzania potraw.

TUV NORD Polska PN-EN ISO 9001

Firma MAAN posiada certyfikat zarządzania jakością ISO 9001.

⚠ UWAGA: Producent nie ponosi odpowiedzialności za uszkodzenia powstałe wskutek niepoprawnego montażu lub użytkowania niezgodnego z niniejszą instrukcją obsługi.

⚠ - Ostrzeżenie, należy zwrócić szczególną uwagę na wyróżniony zapis.

Ogólne warunki bezpieczeństwa i montażu

• Niniejszą instrukcję obsługi należy zachować, aby móc z niej skorzystać w każdej chwili.
• Należy zapoznać się z treścią niniejszej instrukcji obsługi, która zawiera dokładne informacje dotyczące instalacji, montażu i konserwacji okapu.
• Okap może różnić się pod względem wyglądu od okapu przedstawionego na rysunkach w niniejszej instrukcji, ale zalecenia dotyczące obsługi, konserwacji i montażu okapu pozostają niezmienione.
• Nie należy dokonywać zmian elektrycznych czy mechanicznych w okapie.
• Nie należy podłącać urządzenia do sieci przed ukończeniem montażu.
• Wszelkie czynności montażowe i konserwacyjne należy wykonywać w rękawicach ochronnych.
• Nie należy używać okapu bez prawidłowo zamontowanego filtra.
• Montaż niezgodny z niniejszą instrukcją obsługi może powodować zagrożenie porażeniem elektrycznym.
• Pod okapem kuchennym nie wolno używać otwartego ognia.
• Posiłki przygotowywane na bazie tłuszczu powinny być stale nadzorowane, gdyż przegrzany tłuszcz może się łatwo zapalić.
• Zasysane powietrze przez okap nie może być odprowadzane do kanału kominowego służącego do odprowadzania spalin z urządzeń spalających gaz lub inne paliwo (nie dotyczy to okapów z obiegiem zamkniętym).
• Jeżeli w gospodarstwie domowym oprócz okapu, eksploatuje się inne urządzenia o zasilaniu nieelektrycznym (np. piece na paliwa ciekłe, grzejniki przepływowe, termy) należy zadbać o wystarczającą wentylację pomieszczeń (dopływ powietrza).

- Nie należy wyciągać wtyczki z gniazda sieciowego pociągając za przewód zasilający.

- Przewód zasilający nie może dotykać gorącej powierzchni.

- Nie należy uruchamiać urządzenia, jeśli przewód zasilający jest uszkodzony.

- Wymiana uszkodzonego przewodu zasilającego może być wykonana wyłącznie przez producenta, serwis lub wykwalifikowanego specjalistę.

- Okap powinien być czyszczony zarówno wewnątrz jak i na zewnątrz przynajmniej raz w miesiącu lub co 35 godzin pracy okapu. Każdorazowo przed czyszczeniem okapu, zasilanie okapu musi być odłączone (należy wyjąć wtyczkę zasilającą lub wyłączyć bezpieczniki).

- Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej 8 lat i przez osoby o obniżonych możliwościach fizycznych, umysłowych i osoby o braku doświadczenia i znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie użytkowania sprzętu w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe.

- Dzieci nie mogą bawić się sprzętem.

- Dzieci bez nadzoru nie mogą wykonywać czyszczenia i konserwacji.

⚠ UWAGA:

Dostępne części mogą być gorące w czasie pracy kuchenki. Niezgodne z instrukcją zastosowanie śrub lub elementów mocujących może grozić porażeniem prądem elektrycznym.

Ochronażśrodowiska

Rys. A

Li-FeS2
Rys. B

To urządzenie zostało zaprojektowane i wykonane z materiałów oraz komponentów wysokiej jakości, które nadają się do ponownego wykorzystania.

Symbol przekreślonego kontenera na odpady umieszczony na wyrobie (Rys. A) oznacza, że produkt podlega selektywnej zbiórce zgodnie z postanowieniami Dyrektywy Parlamentu Europejskiego i Rady 2012/19/UE. Jeżeli na wyrobie umieszczony jest symbol przekreślonego kontenera na odpady (Rys. B) oznacza, że produkt zawiera baterie, które podlegają selektywnej zbiórce zgodnie z postanowieniami Dyrektywy Parlamentu Europejskiego i Rady 2006/66/WE.

Takie oznakowanie informuje, że sprzęt elektryczny i elektroniczny oraz baterie (jeżeli występują) po okresie użytkowania, nie mogą być wyrzucone wraz z innymi odpadami pochodzącymi z gospodarstwa domowego.

Użytkownik jest zobowiązany do oddania zużytego sprzętu oraz baterii (jeżeli występują) prowadzącym punkty zbiórki zużytego sprzętu elektrycznego i elektronicznego oraz baterii. Prowadzący punkty zbiórki, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu oraz baterii (jeżeli występują). Prawidłowa utylizacja zużytego sprzętu oraz baterii (jeżeli występują) przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z możliwości obecności w sprzęcie i bateriach składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu i baterii. Gospodarstwo domowe spełnia ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu, zużytego sprzętu, na tym etapie kształtuje się postawy, które wpływają na zachowanie wspólnego dobra jakim jest czyste środowisko naturalne. Gospodarstwa domowe są także jednym z większych użytkowników drobnego sprzętu i racjonalne gospodarowanie nim na tym etapie wpływa na odzyskiwanie surowców wtórnych. W przypadku niewłaściwej utylizacji tego produktu mogą zostać nałożone kary zgodnie z ustawodawstwem krajowym.

Dane techniczne

Dane techniczne zawarte w niniejszej instrukcji obsługi oraz na dołączonych do okapu etykietach zostały uzyskane poprzez wykonanie pomiarów i obliczeń zgodnie z wymogami rozporządzenia UE nr 65/2014 oraz 66/2014.

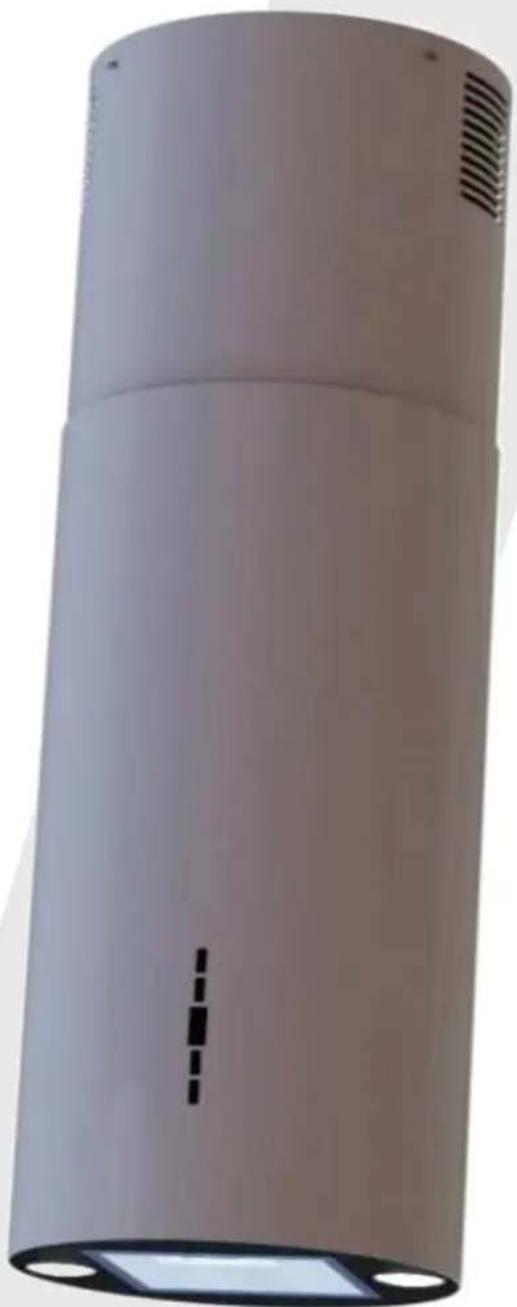

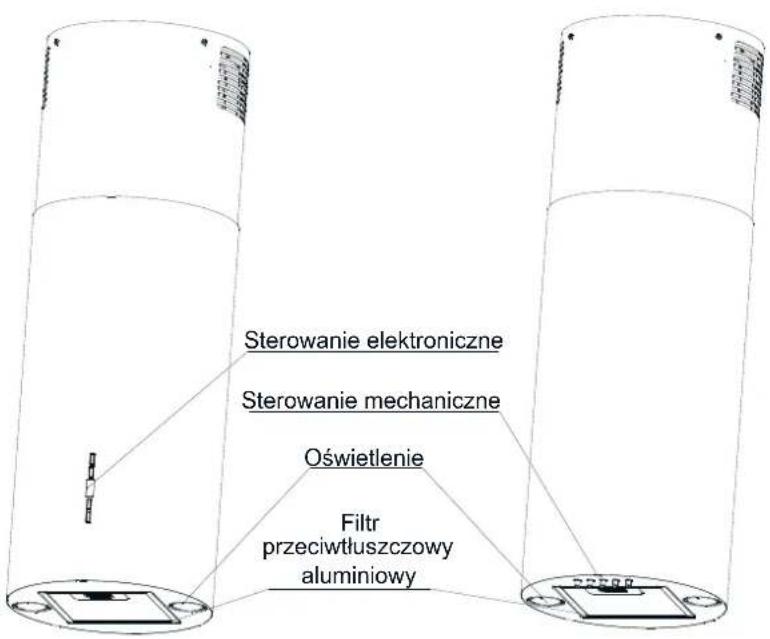

Rys.1 Rysunek poglądowy okapu kuchennego.

Sterowanie elektroniczne Sterowanie mechaniczne Oświetlenie Filtr przeciwtłuszczowy aluminiowy

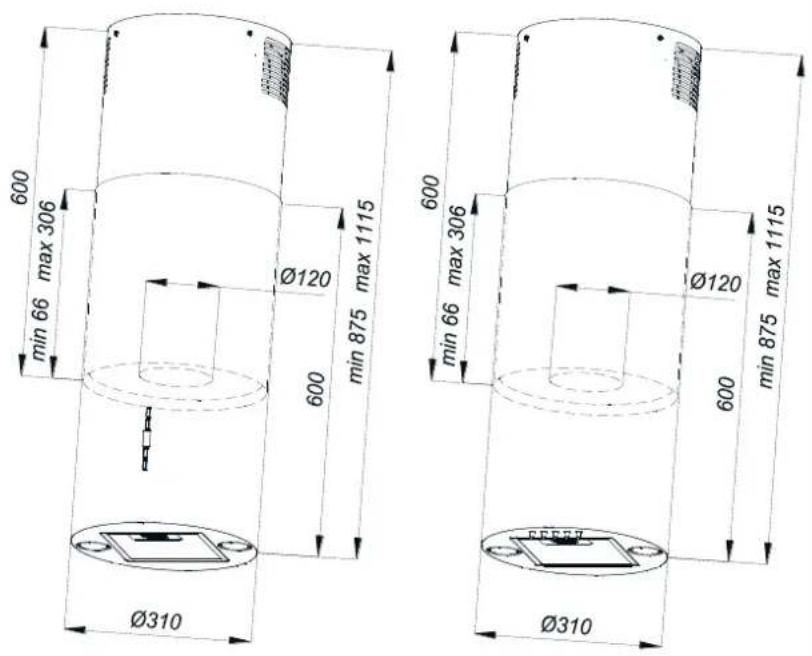

Rys.2 Rysunek gabarytowy.

600 min 66 max 306 Ø120 600 min 875 max 1115 Ø310 600 min 66 max 306 Ø120 600 min 875 max 1115 Ø310

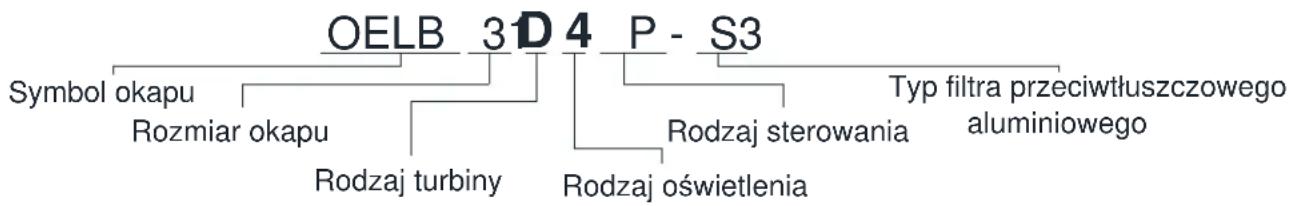

Schemat czytania kodu towaru

Schemat 1. Indeks okapu kuchennego.

Parametry charakterystyczne okapu
Wydajność turbiny okapu uzależniona od rodzaju turbiny	Zgodnie z zamieszczoną kartą produktu
Napięcie znamionowe: AC 220-240V~50Hz
Moc ogólna uzależniona od rodzaju turbiny i oświetlenia:	D 3		185W	A 3		210W
	D 4		121W	A 4		146W
Moc oświetlenia:	X 3		70W
	X 4		6W
Wylot powietrza:	D/A X		Okrągły ∅120mm

Obstuga

Okap jest przeznaczony do zasysania oparów podczas przygotowywania posiłków. Urządzenie może pracować w dwóch trybach:

Jako wyciąg: opary usuwane są na zewnątrz pomieszczenia za pomocą rury odprowadzającej. Rura odprowadzająca nie jest dostępna w komplecie z urządzeniem i należy ją zakupić oddzielnie.

⚠️ UWAGA:

• Należy używać jak najkrótszego przewodu odprowadzającego opary.
• Należy używać przewodu odprowadzającego o jak najgładszej powierzchni wewnętrznej (nie zaleca się stosowania rur typu spiro).
  ■ Stosować przewód o jak najmniejszej liczbie zagięć (kąty zgięć nie powinny być większe niż 90 stopni).
• Nie zaleca się stosowania zmian przekroju przewodu (większego na mniejszy np. wylot powietrza ∅150 mm na wylot powietrza ∅120mm).

Jakożpochłaniacz: opary są oczyszczane z tłuszczu i zapachów zanim zostaną zwrócone do pomieszczenia przez kratki w górnej osłonie komina. Aby okap pracował jako pochłaniacz należy zainstalować filtr węglowy (Rys.18) oraz zamontować zestaw z kierownicą powietrza (Rys.11). Wspomniany zestaw wraz z filtrami należy dokupić u sprzedawcy.

Instalacja okapu

⚠ UWAGA:

Niezgodne z instrukcją zastosowanie śrub lub elementów mocujących może grozić porażeniem prądem elektrycznym.

Minimalna odległość zawieszenia okapu między powierzchnią, na której znajdują się naczynia na urządzeniu grzewczym (kuchenka gazowa, elektryczna), a najniższą częścią okapu kuchennego (Rys.3) powinna wynosić, nie mniej niż 45 cm dla kuchenek o zasilaniu elektrycznym i nie mniej niż 65 cm dla kuchenek gazowych. Jeżeli w instrukcji obsługi urządzenia grzewczego podana jest większa odległość instalowania okapu kuchennego niż wskazana powyżej, należy dostosować się do takich wskazań.

Montaż okapu do sufitu przedstawiony jest na rysunkach (Rys.10 - Rys.17).

Przed montażem okapu należy upewnić się czy element, do którego ma być przymocowany okap, potrafi przenieść wystarczające obciążenia. Okap powinien być montowany bezpośrednio do stropu bądź do konstrukcji nośnej, która jest adekwatnie wytrzymała. Zabrania się montować okap do elementów wiotkich typu płyty kartonowo - gipsowe. Okap wyposażony jest w kołki mocujące do betonu. Podczas montażu należy przestrzegać ogólnie obowiązujących przepisów dotyczących odprowadzenia powietrza z pomieszczeń.

Przed przystąpieniem do instalacji należy:

• Sprawdzić, czy wymiary zakupionego produktu są dostosowane do wybranego miejsca docelowego.
• Odłączyć i usunąć (jeżeli istnieje taka możliwość) meble znajdujące się w obszarze instalacji okapu, aby uzyskać łatwy dostęp do sufitu na którym ma być zamontowany okap. Jeśli nie jest to możliwe należy zabezpieczyć elementy znajdujące się w pobliżu wykonywanych prac.
• Sprawdzić, czy w pobliżu strefy montowania okapu znajdują się wyprowadzone przewody do podłączenia okapu.
• Sprawdzić, czy w miejscach w których będą wykonane wiercenia nie znajdują się przewody instalacyjne (elektryczne, hydrauliczne itp.).
  ■ Wyposażyc się w następujące narzędzia: miarkę, ołówek, wiertarkę /wkrętarkę, wiertło ∅10, śrubokręt.

Czynności montażowe:

1. Wymontować filtr aluminiowy oraz odłączyć wtyczkę turbiny. (Rys.5, Fot.1, Fot.2).
2. Odkręcić sześć śrub M4x12, które łączą korpus dolny z ceownikami mocowania i zdemontować korpus od reszty okapu (Rys.6).
3. Odkręcić ceowniki mocowania, które są przykręcone śrubami M4x12, wyjąć i odłożyć na bok (Rys.7).
4. Odkręcić sześć śrub M4x12 i ostrożnie oddzielić wkładkę turbiny wraz z turbiną od górnego korpusu (Rys.8).
5. Odkręcić śruby M4x12 i wyjąć wspornik sufitowy z górnego korpusu (Rys.9).
6. Zamontować okap wg rysunków (Rys.10 – Rys.17).

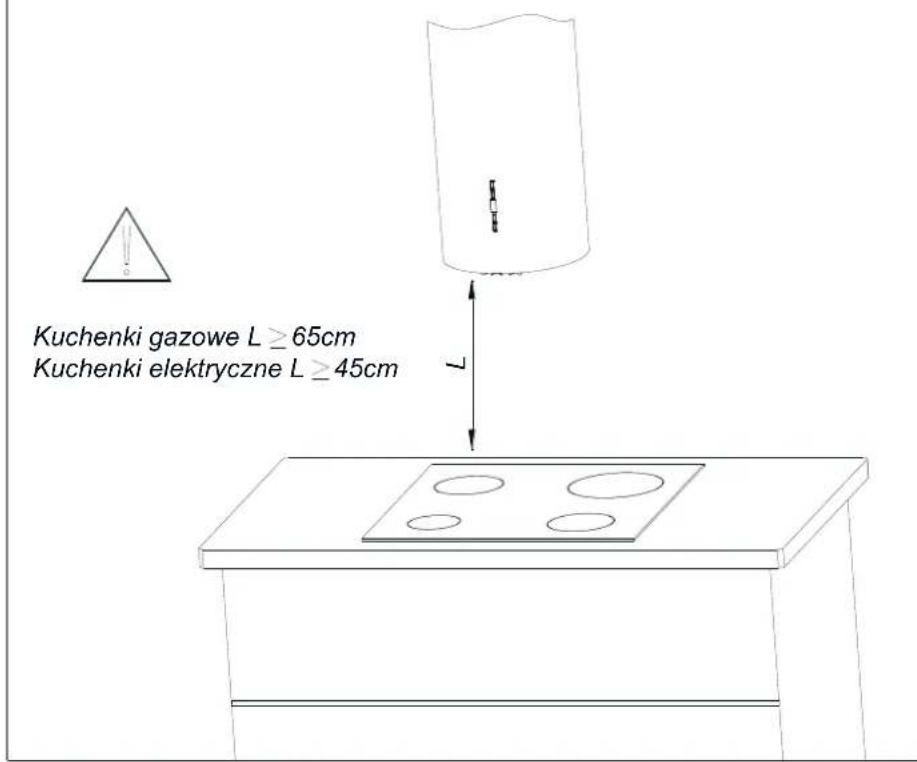

Rys.3 Sugerowana odległość od płyty grzewczej.

Kuchenki gazowe L ≥ 65cm Kuchenki elektryczne L ≥ 45cm

Rys.4 Rysunek montażowy do sufitu.

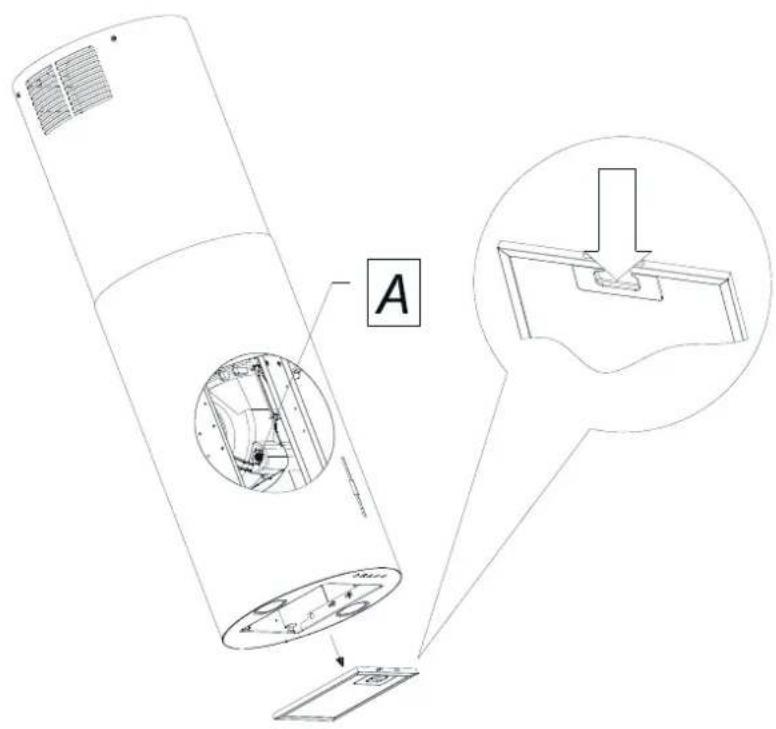

Rys. 5 Demontaż filtra aluminiowego przeciwtłuszczowego

A

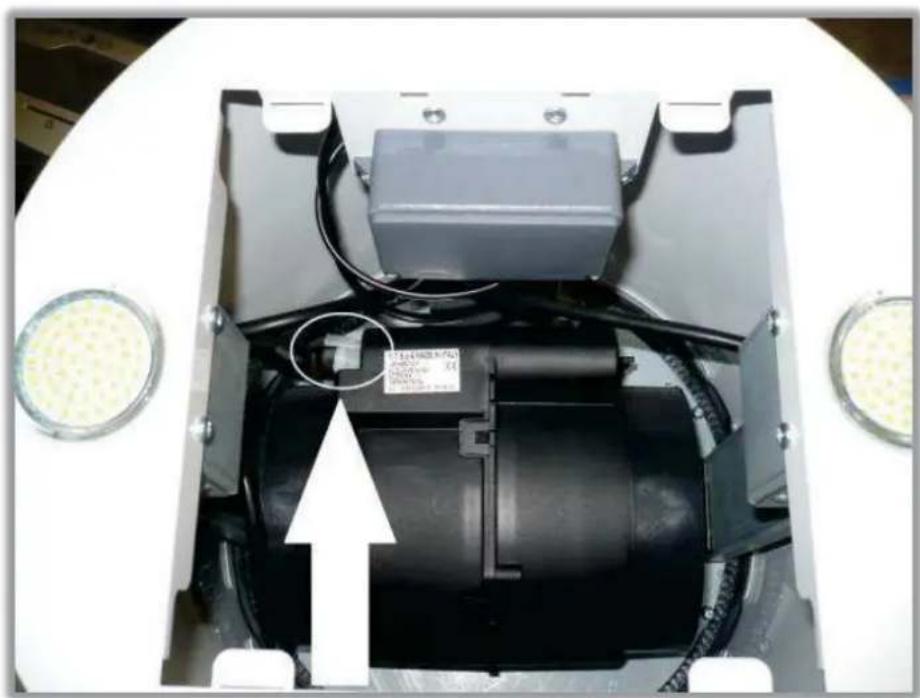

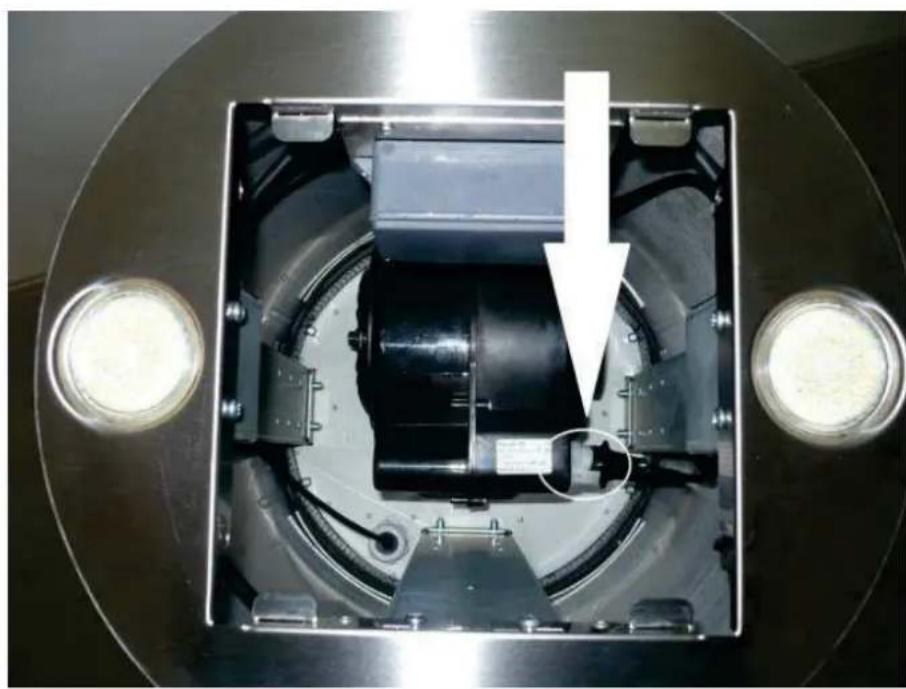

Fot. 1 Oznakowanie wtyczki turbiny (sterowanie mechaniczne).

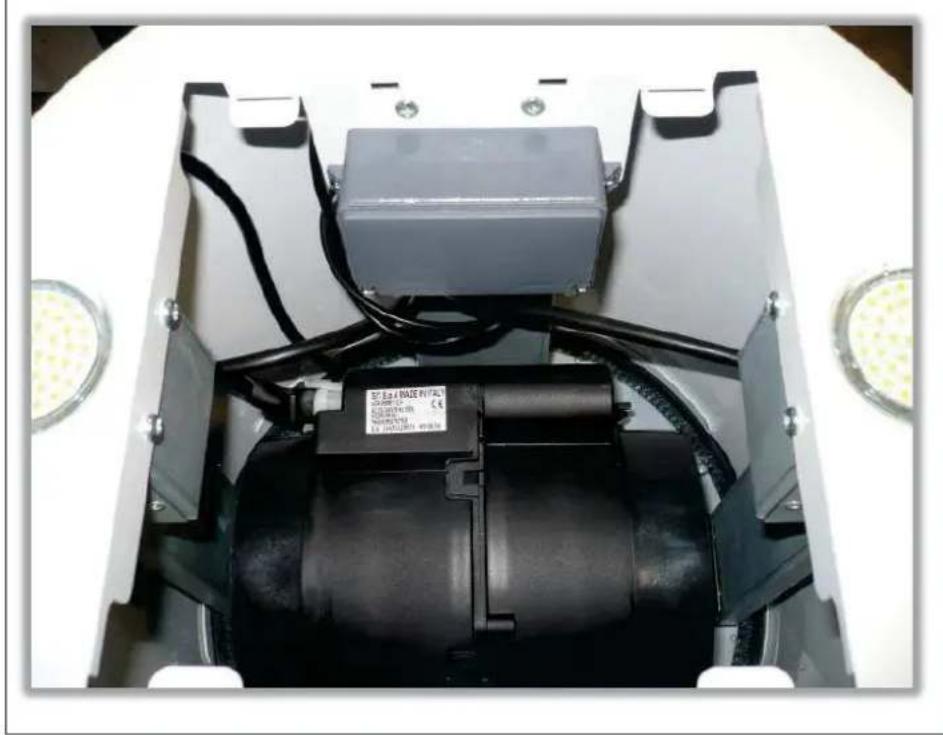

Fot. 2 Oznakowanie wtyczki turbiny (sterowanie elektroniczne Soft Touch).

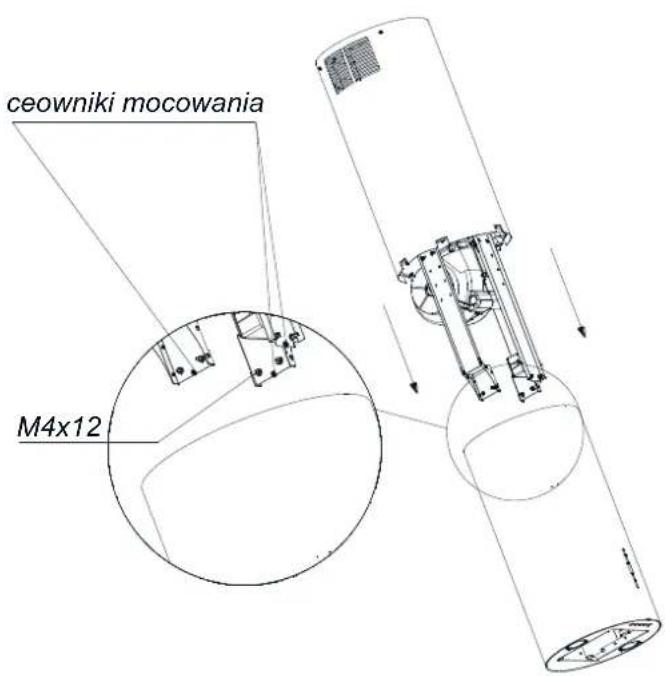

Rys. 6 Demontaż dolnego korpusu.

ceowniki mocowania M4x12

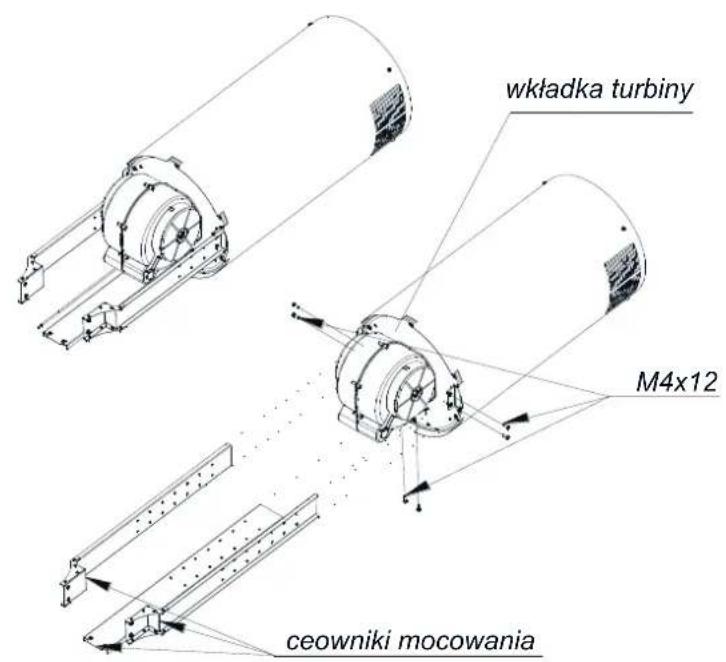

Rys. 7 Demontaż wsporników.

wkładka turbiny M4x12 ceowniki mocowania

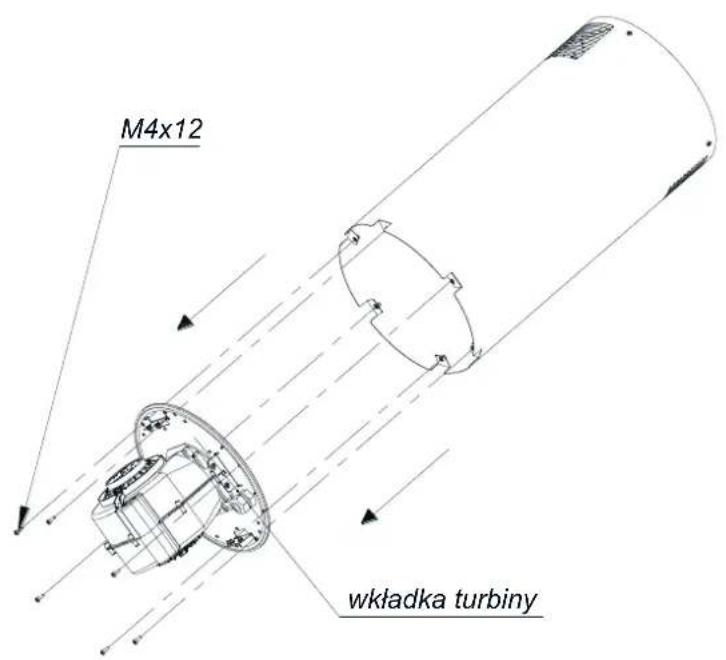

Rys. 8 Demontaż turbiny.

M4x12 wkładka turbiny

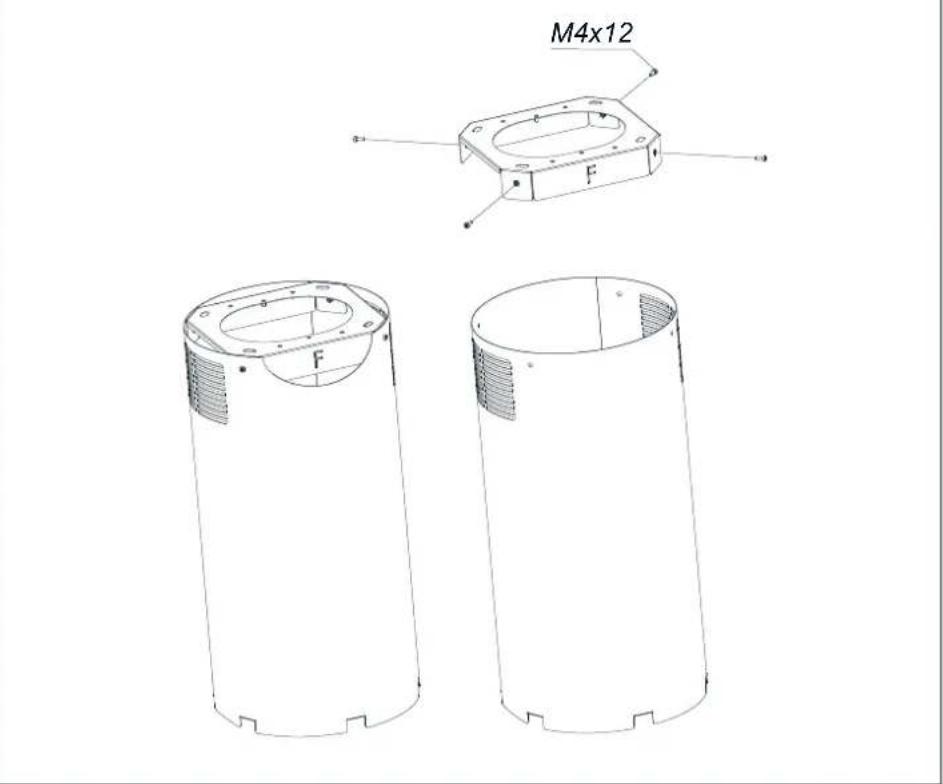

Rys. 9 Demontaż wspornika sufitowego.

Fot.3 Ulokowanie ceowników mocowania względem dolnego korpusu.

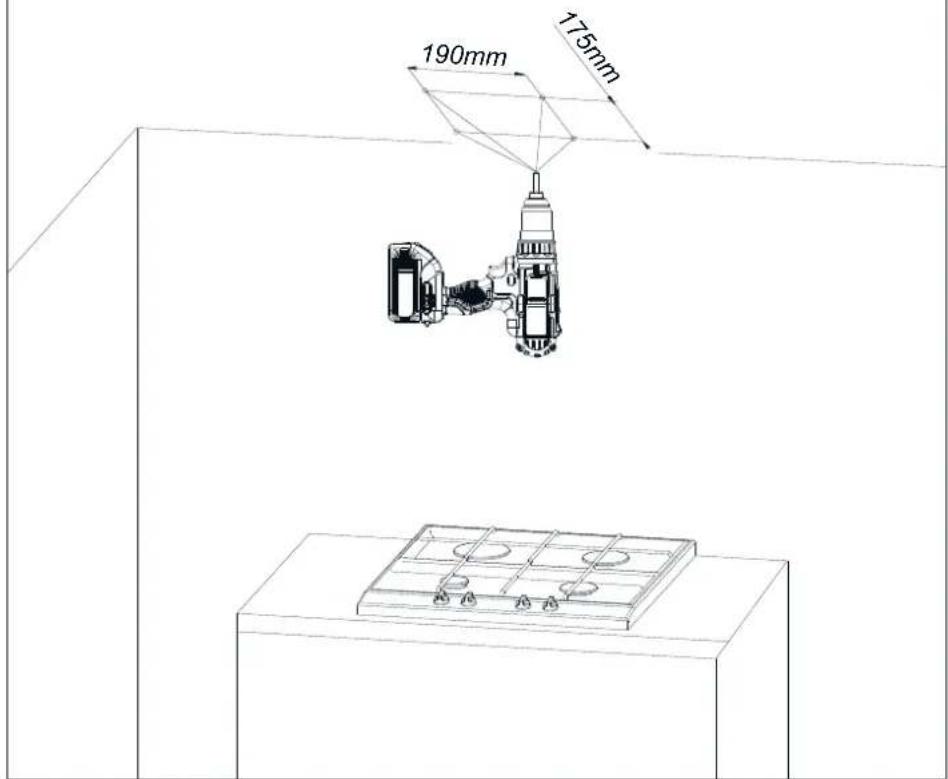

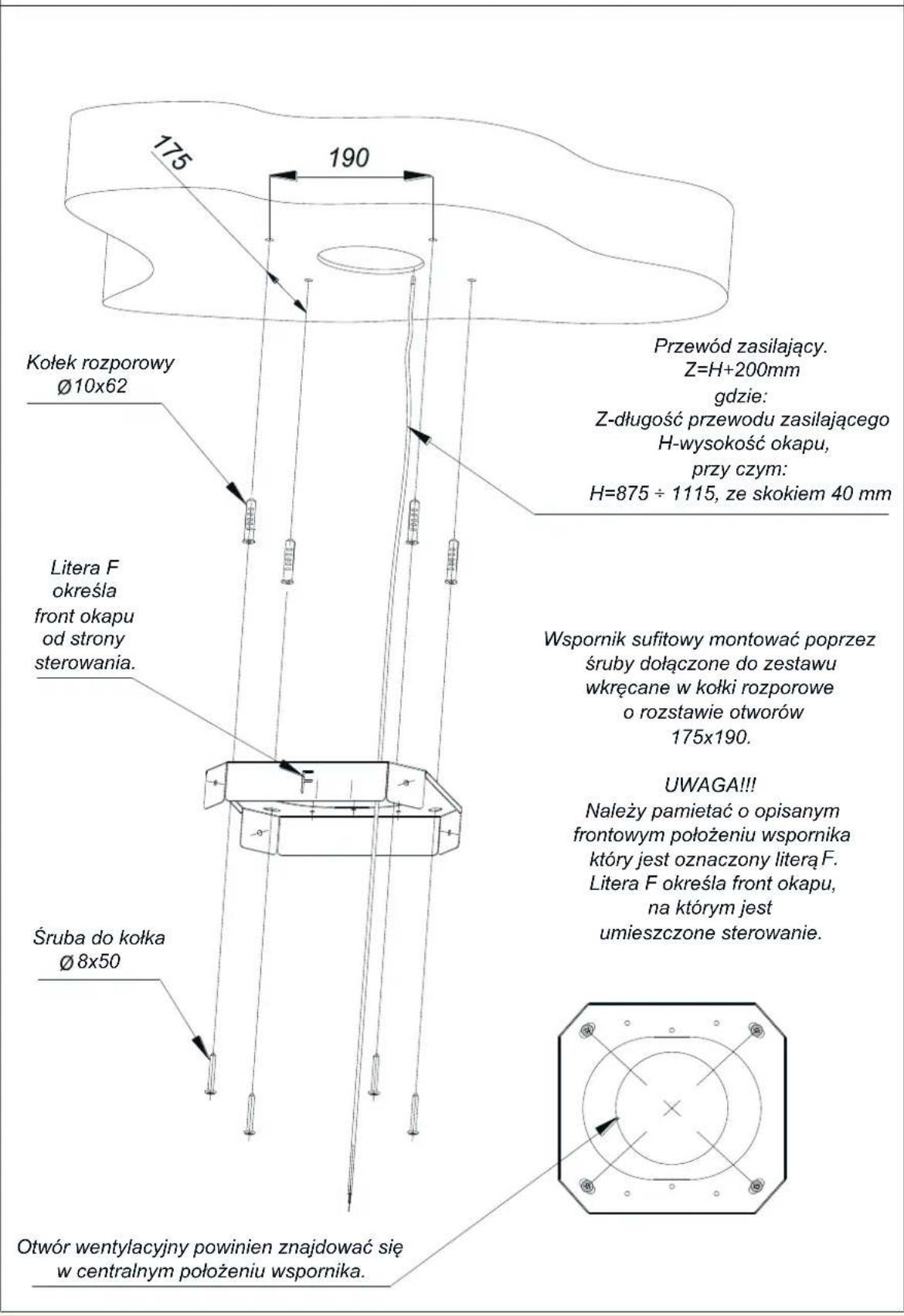

Rys.10 Mocowanie okapu do sufitu. Montaż wspornika sufitowego.

175 190 Kołek rozporowy Ø10x62 Litera F określa front okapu od strony sterowania. Śruba do kołka Ø8x50 Otwór wentylacyjny powinien znajdować się w centralnym położeniu wspornika. Przewód zasilający. Z=H+200mm gdzie: Z-długość przewodu zasilającego H-wysokość okapu, przy czym: H=875 ÷ 1115, ze skokiem 40 mm Wspornik sufitowy montować poprzez śruby dołączone do zestawu wkręcane w kołki rozporowe o rozstawie otworów 175x190. UWAGA!!! Należy pamiertać o opisanym frontowym położeniu wspornika który jest oznaczony literą F. Litera F określa front okapu, na którym jest umieszczone sterowanie. Otwór wentylacyjny powinien znajdować się

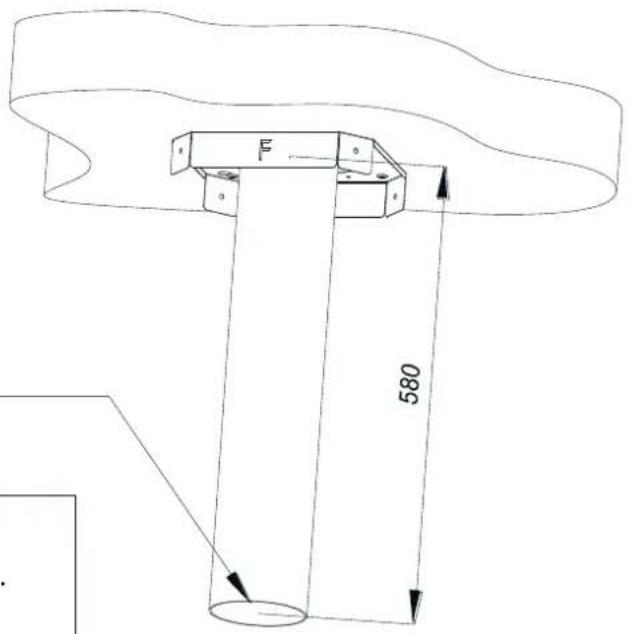

Rys.11 Mocowanie okapu do sufitu. Montaż wylotu.

Montaż rury wylotowej (dla okapu typu wyciąg).

Zamontować rurę gładką lub rurę spiro ∅120/∅25 mm (wym. wewnętrzne) o długości 580 mm

∅120/∅125

580

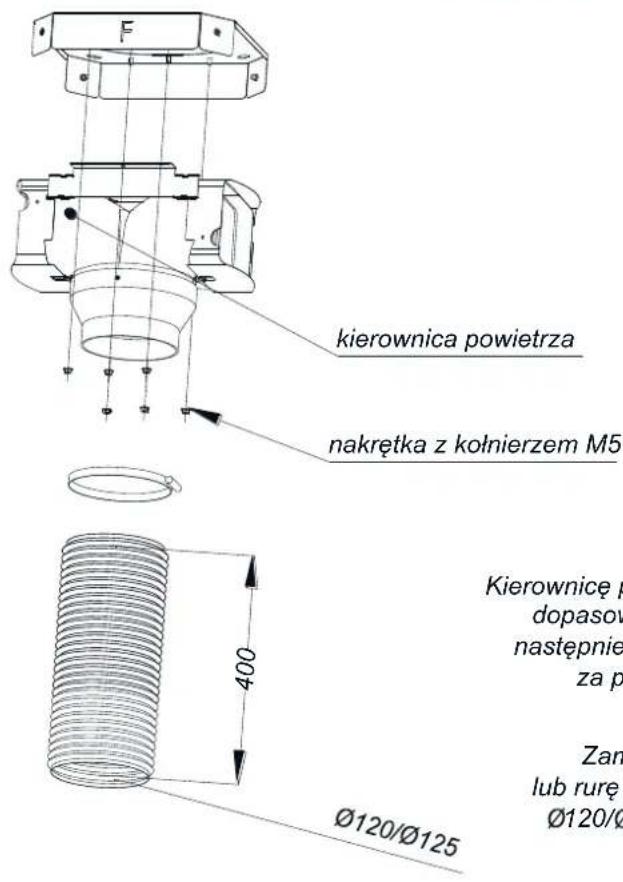

Montaż kierownicy powietrza (dla okapu typu pochłaniacz).

kierownica powietrza nakrętka z kołnierzem M5 Kierownicę p dopasów następnie za p Zan lub rurę Ø120/Ø125

Kierownicę powietrza nałożyć na wspornik dopasowywując otwory do kołków, następnie zamontować dany element za pomocą 6-ciu nakrętek.

Zamontować rurę gładką lub rurę spiro (opaską zaciskową) ∅120/∅125 o długości 400mm.

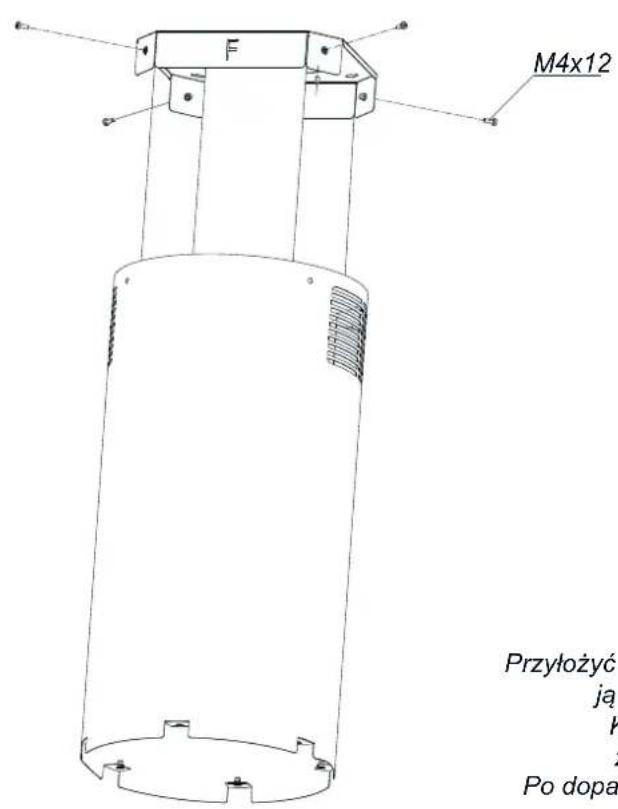

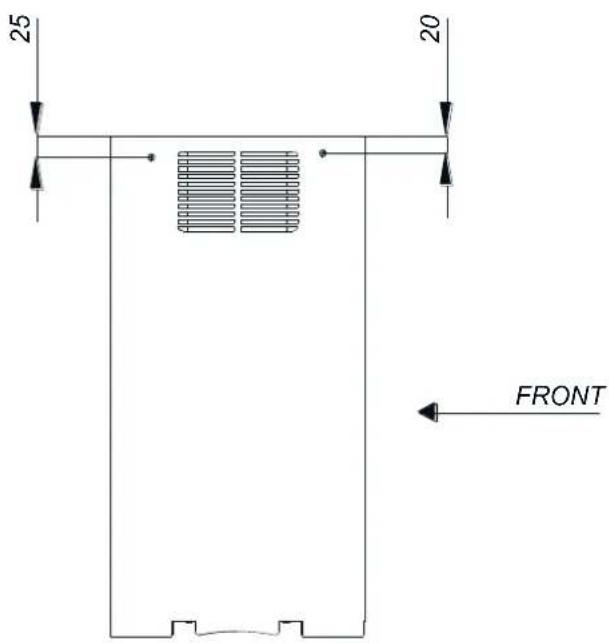

Rys.12 Mocowanie okapu do sufitu. Montaż górnego korpusu.

M4x12 Przyłożyc ja k z Po dopa

Przyłożyć rurę do wspornika dopasowywując ją do otworów montażowych.
Kratki wentylacyjne muszą
znajdować się po bokach.
Po dopasowaniu otworów, przykręcić rurę za pomocą śrub M4x12.

25 20 FRONT

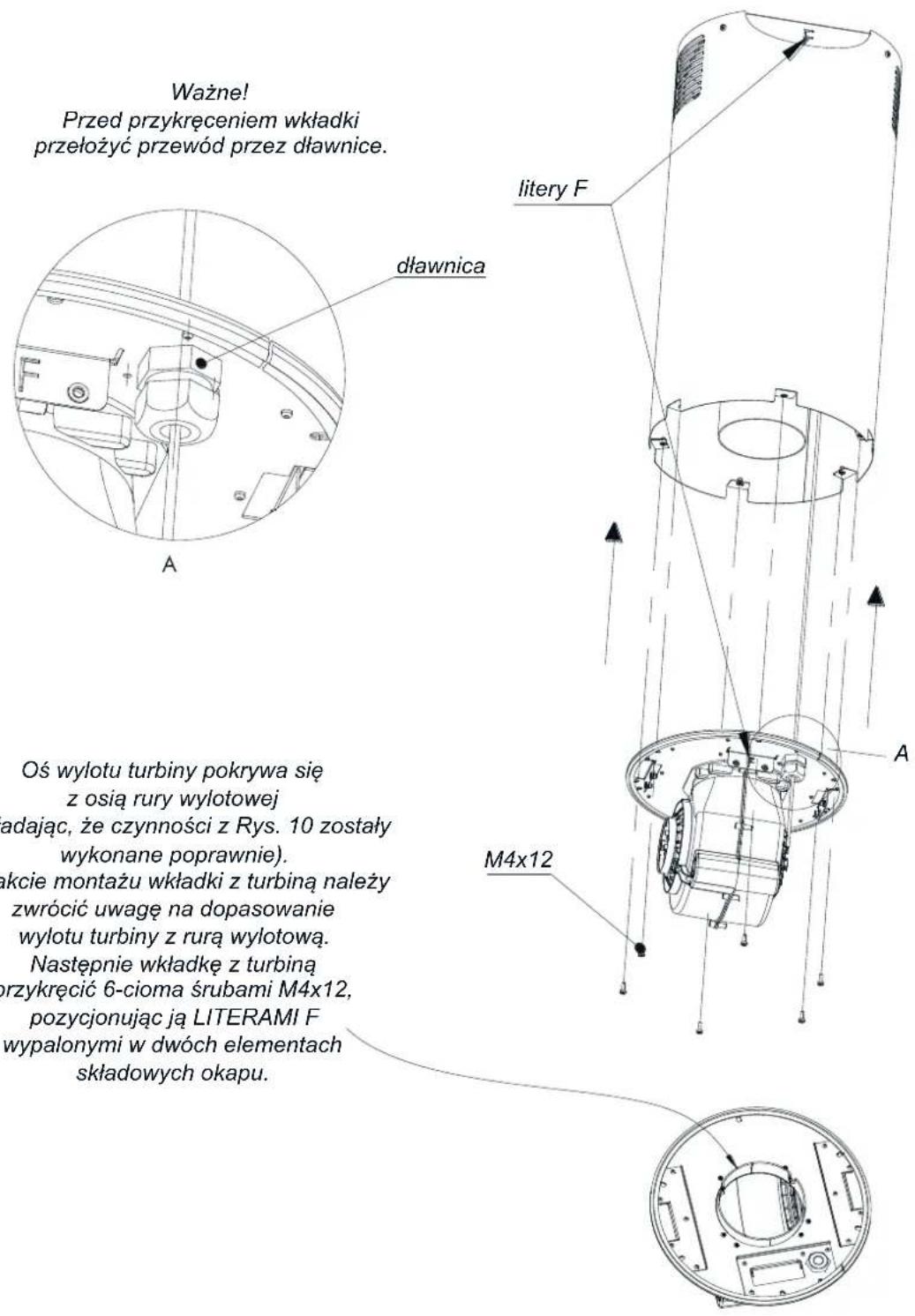

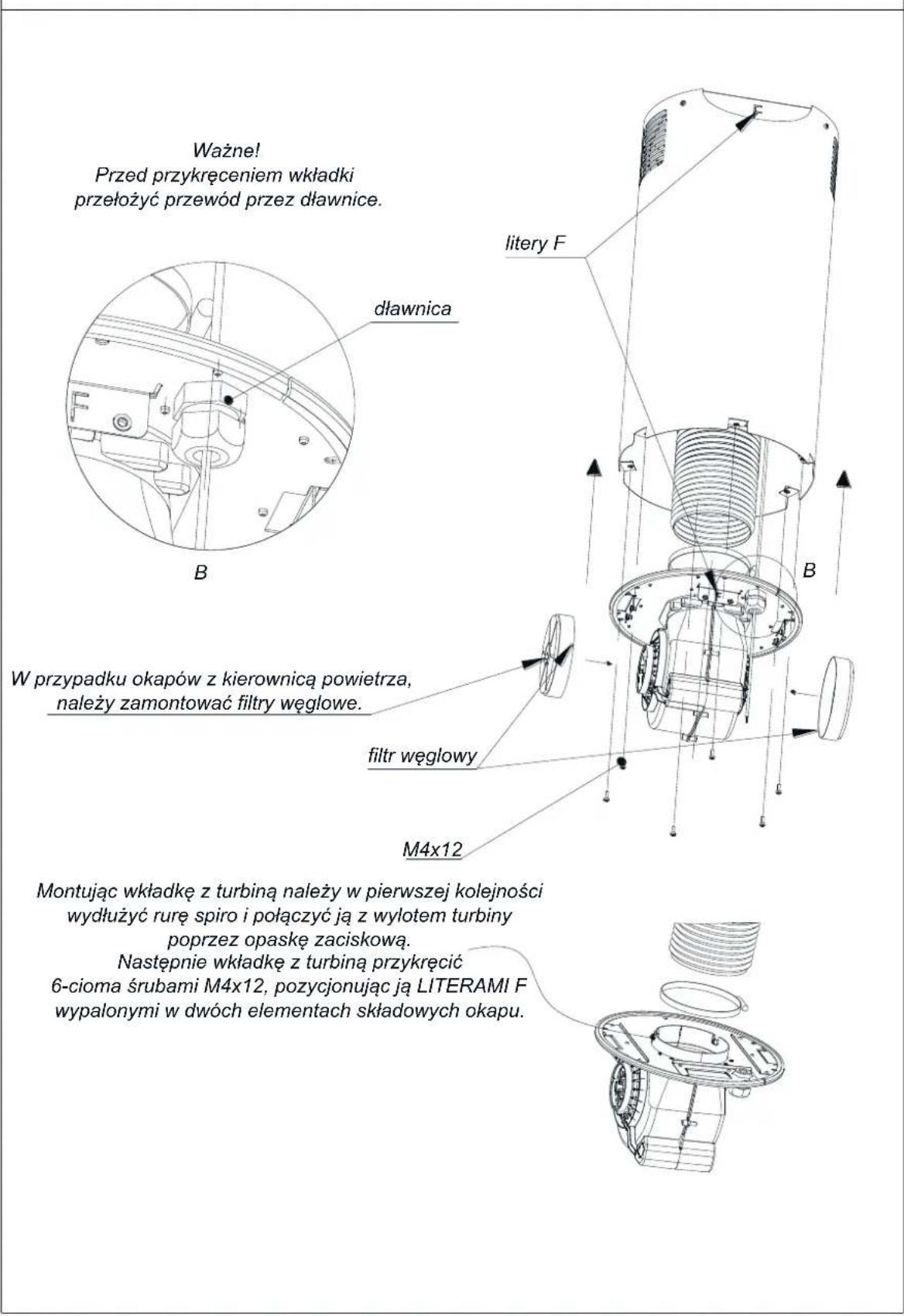

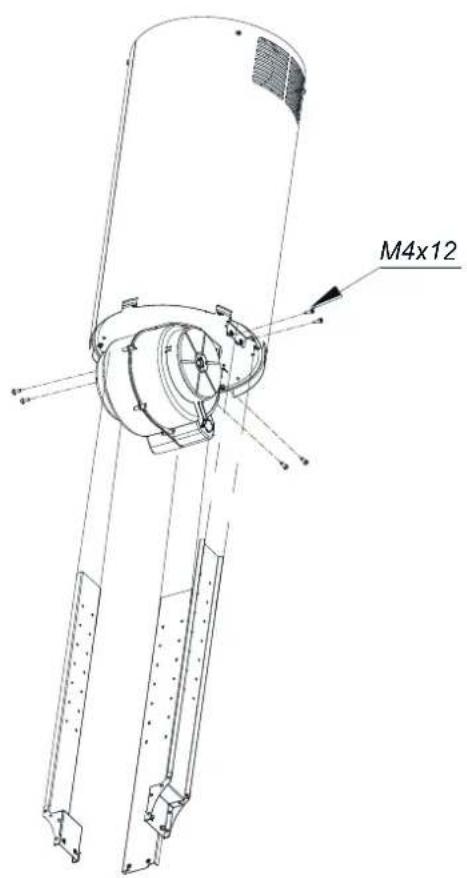

Rys.13 Mocowanie okapu do sufitu. Montaż turbiny do rury wylotowej.

Ważne! Przed przykręceniem wkładki przełożyć przewód przez dawnice. dławnica A litery F Oś wylotu turbiny pokrywa się z osią rury wylotowej nadając, że czynności z Rys. 10 zostały wykonane poprawnie). akcie montażu wkładki z turbiną należy zwrócić uwagę na dopasowanie wylotu turbiny z rurą wylotową. Następnie wkładkę z turbiną przykręcić 6-cioma śrubami M4x12, pozycjonując ją LITERAMI F wypalonymi w dwóch elementach składowych okapu. M4x12

Rys.14 Mocowanie okapu do sufitu. Montaż turbiny do rury elastycznej(spir

Ważne! Przed przykręceniem wkładki przełożyć przewód przez dawnice. dławnica B litery F B W przypadku okapów z kierownicą powietrza, należy zamontować filtry węglowe. filtr węglowy M4x12 Montując wkładkę z turbiną należy w pierwszej kolejności wydłużć rurę spiro i połączyć ją z wylotem turbiny poprzez opaskę zaciskową. Następnie wkładkę z turbiną przykręcić 6-cioma śrubami M4x12, pozycjonując ją LITERAMI F wypalonymi w dwóch elementach składowych okapu.

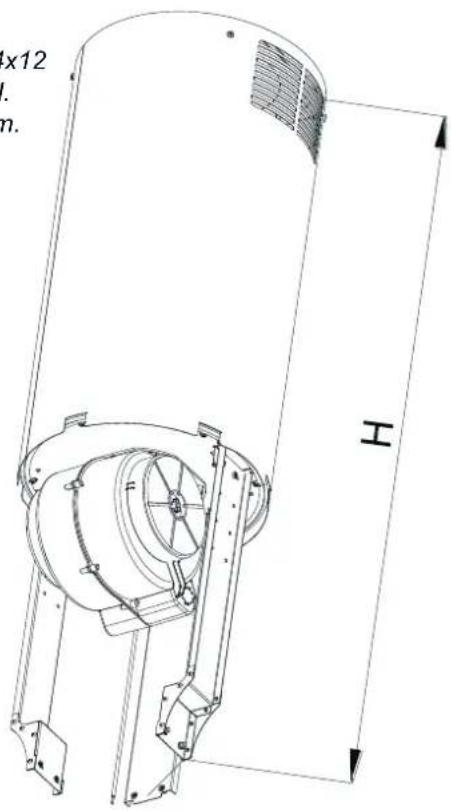

Rys.15 Mocowanie okapu do sufitu. Montaż wsporników.

Zamontować ceowniki mocowania 6-cioma śrubami M4x12 jednocześnie ustawiając żądaną wysokość okapu H. Ceowniki mocowania umożliwiają regulację co 40 mm.

x12 . m.

M4x12

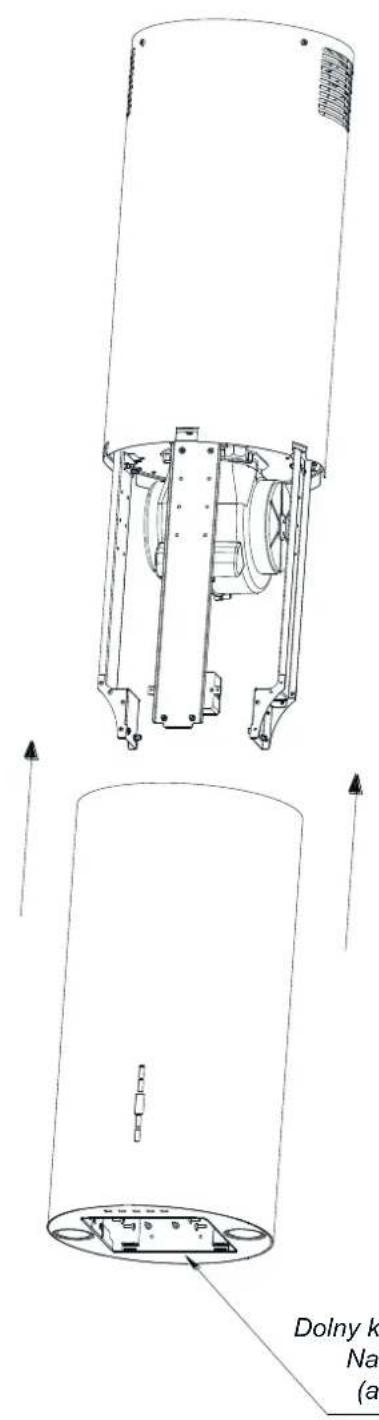

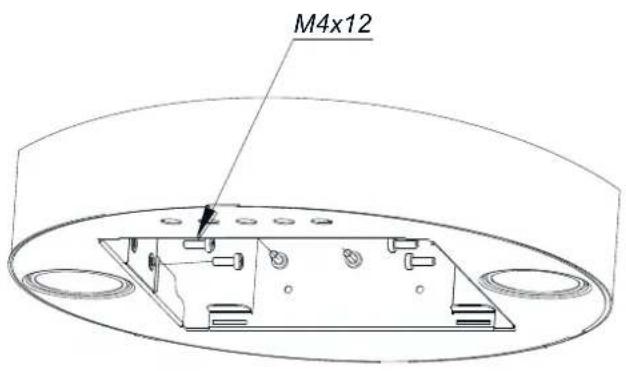

Rys.16 Mocowanie okapu do sufitu. Montaż dolnego korpusu.

Dolny korpus nasunąć na ceowniki mocowania tak jak na Fot.3.

M4x12

Dolny korpus montować do ceowników 6-cioma śrubami M4x12.
Dolny korpus należy delikatnie nasunąć na korpus górny. Należy zwrócić szczególną uwagę na przewody (aby w trakcie montażu nie uszkodzić izolacji).

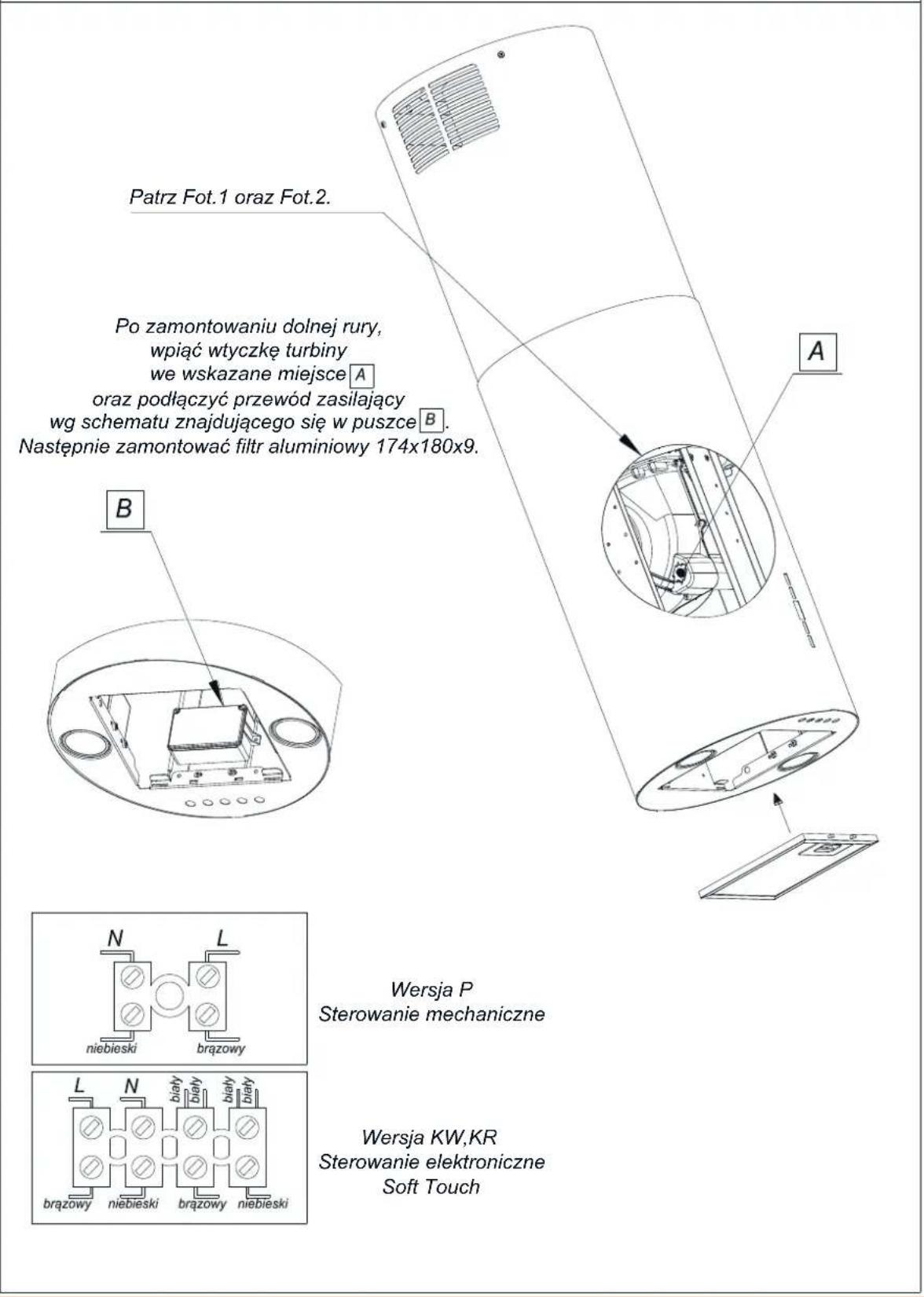

Rys.17 Mocowanie okapu do sufitu. Podłączenie turbiny, zasilania, montaż filtra aluminiowego.

Patrz Fot.1 oraz Fot.2. Po zamontowaniu dolnej rury, wpiąć wtyczkę turbiny we wskazane miejsce A oraz podłączyć przewód zasilający wg schematu znajdującego się w puszce B. Następnie zamontować filtr aluminiowy 174x180x9. A B N L niebieski brązowy Wersja P Sterowanie mechaniczne L N biały biły biały biły brązowy niebieski Wersja KW,KR Sterowanie elektroniczne Soft Touch

Podłączenieżelektryczne

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce umieszczonej w wewnętrznej części okapu. Jeżeli okap wyposażony jest we wtyczkę należy ją umieścić w gniazdku wtykowym spełniającym wymagania obowiązujących przepisów i znajdującym się w łatwo dostępnym miejscu. Jeżeli okap nie jest wyposażony we wtyczkę, instalacje okapu należy powierzyć osobie z odpowiednimi uprawnieniami (np. elektrykowi).

Czyszczenie i konserwacja

Przed wykonaniem jakichkolwiek czynności związanych z konserwacją urządzenia, należy wyjąć wtyczkę z gniazdka. Okap należy czyścić łagodnymi środkami czyszczącymi, nie należy używać środków ściernych. Regularna konserwacja znacznie poprawia jakość pracy i trwałość okapu. Czynność czyszczenia okapu należy powtarzać przynajmniej raz w miesiącu lub co 35 godzin pracy okapu.

Do mycia okapu w żadnym wypadku NIE WOLNO STOSOWAĆź ŚRODKÓWŻ NAŻ BAZIEŻ ALKOHOLU. Elementy satynowe (inox) należy czyścić specjalnymi preparatami przeznaczonymi do tego celu.

⚠️ UWAGA:

Nieprzestrzeganie przepisów dotyczących czyszczenia urządzenia i wymiany filtrów może powodować powstanie zagrożenia pożarem. Zaleca się zatem przestrzeganie podanych wskazówek. Producent nie ponosi odpowiedzialności za ewentualne uszkodzenia silnika lub pożary spowodowane niewłaściwym użytkowaniem.

Filtrżprzeciwtłuszczowy

Okap jest wyposażony w filtr aluminiowy, który zatrzymuje cząstki tłuszczu pochodzące z gotowania. Filtr wyjmuje się poprzez przesunięcie zamków w kierunku wskazanym strzałkami (Rys.5). Filtr powinien być myty ręcznie poprzez zanurzenie na 15 minut w wodzie z płynem do mycia naczyń

o temperaturze 40-50°C. Po upływie 15 minut należy rozpocząć mycie, a następnie dokładnie opłukać filtr. Filtr musi być suchy przed ponownym umieszczeniem w okapie. Filtr może być również myty w zmywarkach. Filtr podczas mycia może się odbarwić, co nie ma wpływu na jego właściwości filtrowania. Nieczyszczony regularnie filtr zmniejsza wydajność okapu i może przyczynić się do powstania pożaru. Filtr należy czyścić przynajmniej co 35 godzin pracy okapu.

Filtrźwęglowy

Okap może być wyposażony w filtr węglowy. Filtr węglowy stosuje się wyłącznie, kiedy okap nie jest podłączony do przewodu wentylacyjnego. Filtr należy umieścić w ramce obudowy okapu, jak ilustruje to rysunek (Rys.18). Filtr węglowy powinien być wymieniany co 6 miesięcy.

⚠ UWAGA:

Nie wolno myć lub regenerować filtra węglowego.

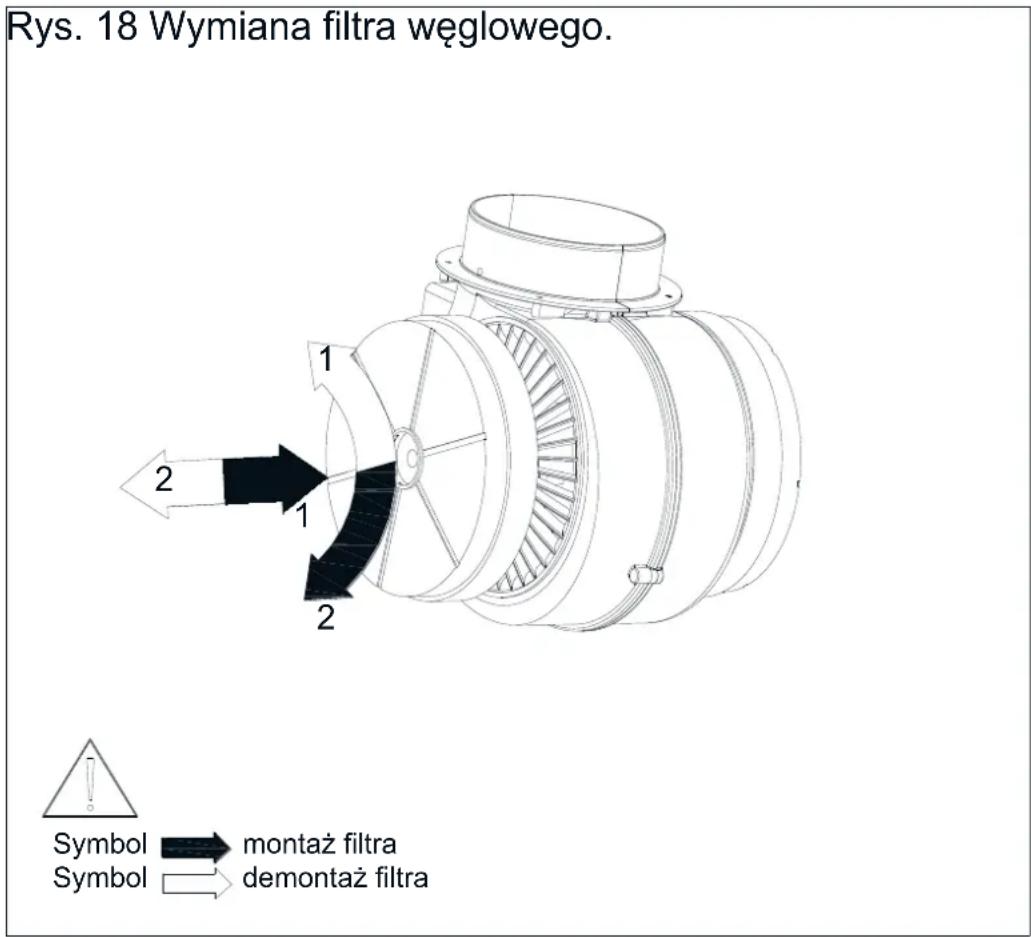

Rys. 18 Wymiana filtra węglowego. Symbol → montaż filtra Symbol → demontaż filtra

Wymianażoświetlenia

Przed przystąpieniem do jakichkolwiek prac związanych z wymianą oświetlenia, należy odłączyć zasilanie. Jeżeli okap był wcześniej włączony należy odczekać aby żarówki się ochłodziły i po ochłodzeniu można przystąpić do ich wymiany. Proces wymiany żarówki przedstawia rysunek (Rys.19).

⚠ UWAGA:

■ Przed wymianą żarówek należy odłączyć zasilanie okapu.
■ Nie należy dotykać żarówek dopóki są gorące.
- Należy uważać, aby nie dotykać bezpośrednio zakładanej żarówki rękami.

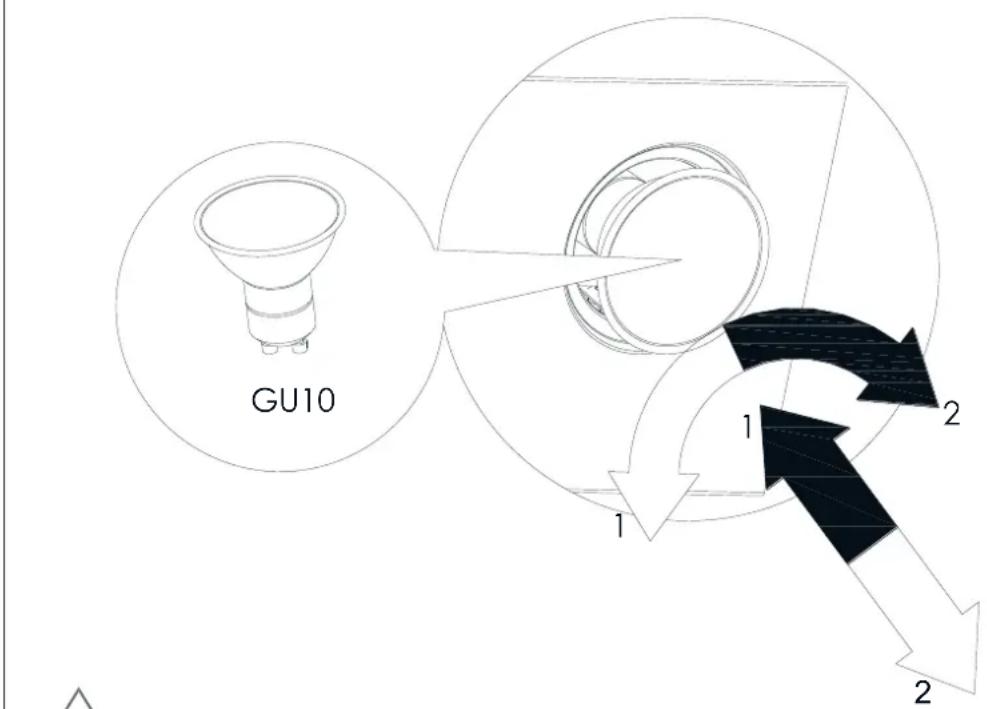

Rys.19 Wymiana oświetlenia

GU10 1 2 1 2

Symbol

Symbol

montaż żarówki
demontaż żarówki

Sterowanieżpracążokapu (ST – P)

Okap wyposażony jest w sterowanie mechaniczne.

■ wciśnięcie przycisku „0” - powoduje wyłączenie turbiny okapu
■ wciśnięcie przycisku „1”- powoduje włączenie turbiny okapu z minimalną prędkością
■ wciśnięcie przycisku „2”- powoduje włączenie turbiny okapu ze średnią prędkością
■ wciśnięcie przycisku „3”- powoduje włączenie turbiny okapu z maksymalną prędkością

Wyższy bieg oznacza większy przepływ powietrza.

- Wciśnięcie przycisku - powoduje włączenie oświetlenia. Powtórne wciśnięcie przycisku wyłącza oświetlenie.

Sterowanieżpracążokapu (ST – KW/KR)

Okap wyposażony jest w sterowanie elektroniczne (Rys. 20).

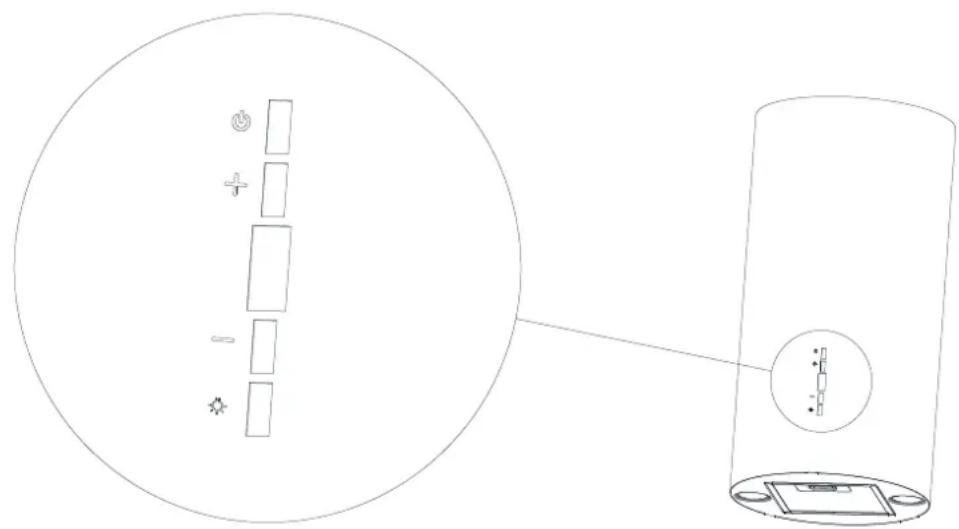

Rys. 20 Usytuowanie sterowania elektronicznego.

Oznaczenia przycisków:

Symbol przycisku włączającego/wyłączającego okap

Symbol przycisku włączającego/wyłączającego oświetlenie okapu

Symbol przycisku zmniejszającego prędkość turbiny Symbol—przycisku zwiększającego prędkość turbiny

■ Sterowanie pracą turbiny:

Turbinę okapu uruchamia się poprzez: naciśnięcie przycisku pod symbolem Ⓤ, powoduje włączenie turbiny na ostatnio używanej prędkości; naciśnięcie przycisku pod symbolem ⏻ powoduje uruchomienie turbiny na maksymalnej prędkości; naciśnięcie przycisku pod symbolem — powoduje włączenie turbiny na minimalnej prędkości. Zwiększenie prędkości turbiny odbywa się przez naciśnięcie przycisku pod symbolem +, zmniejszenie przez naciśnięcie przycisku pod symbolem —. Wraz ze zmianą prędkości pracy turbiny zmieniają się odpowiednio cyfry na wyświetlaczu: 1 – praca turbiny na pierwszym biegu, 2 – praca turbiny na drugim biegu, 3 – praca turbiny na trzecim biegu, 4 – praca turbiny na biegu intensywnym (turbo). Bieg 4-ty występuje w turbinie oznaczonej literą A. Aby wyłączyć okap należy nacisnąć przycisk pod symbolem Ⓤ lub przycisk pod symbolem —, aż do momentu pojawienia się zera na wyświetlaczu.

Zgodnie z rozporządzeniem EU 66/2014 okap wyposażony jest w automatyczny, pięciominutowy licznik zmieniający samoistnie poziom biegu turbiny z czwartego na trzeci po upływie 5 minut (nie dotyczy modeli z turbinami oznaczonych cyfrą literą D).

■ Sterowanie oświetleniem:

Aby włączyć oświetlenie okapu należy nacisnąć przycisk pod symbolem „”, ponowne naciśnięcie powoduje wyłączenie oświetlenia.

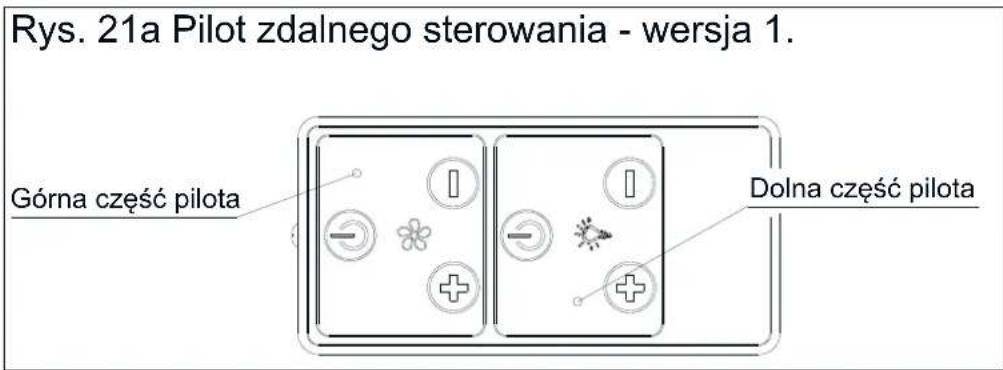

Rys. 21a Pilot zdalnego sterowania - wersja 1. Górna część pilota Dolna część pilota

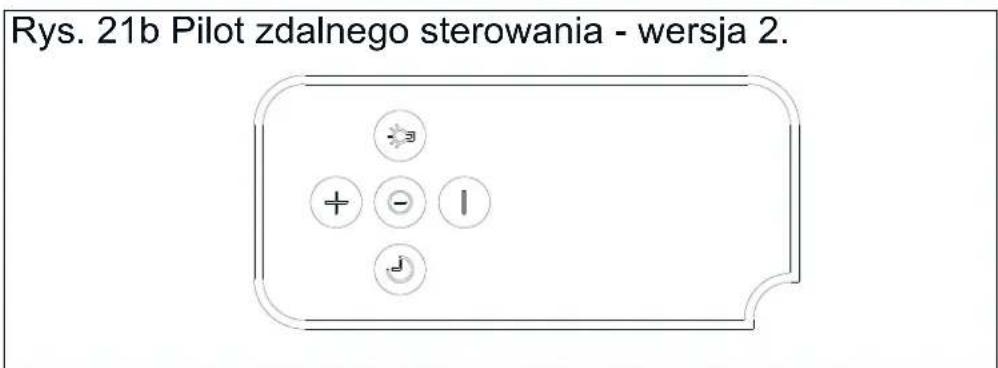

Rys. 21b Pilot zdalnego sterowania - wersja 2.

W pierwszej wersji pilot składa się z dwóch sekcji (Rys. 21a).

■ Sterowanie pracą turbiny:

Za sterowanie pracą turbiny odpowiada górna sekcja pilota oznaczona symbolem ✉. Włączenie / wyłączenie turbiny odbywa się przez naciśnięcie jednego z przycisków z symbolem ⏻, fab . Zwiększanie prędkości odbywa się przez naciskanie przycisku ✉, zmniejszanie przez naciskanie przycisku ✉

■ Sterowanie oświetleniem:

Za sterowanie oświetleniem odpowiada dolna sekcja pilota oznaczona symbolem 🚙️. Włączenie / wyłączenie oświetlenia odbywa się przez naciśnięcie przycisku z symbolem ⏻. Przyciski z symbolem +, są nieaktywne.

W drugiej wersji pilot składa się z jednej wspólnej sekcji, która odpowiada za sterowanie pracą turbiny oraz oświetleniem (Rys. 21b).

■ Sterowanie pracą turbiny:

Za sterowanie pracą turbiny odpowiadają przyciski w środkowej kolumnie pilota. Włączenie / wyłączenie turbiny odbywa się przez naciśnięcie jednego z przycisków z symbolem ①, lub . Zwiększanie prędkości odbywa się przez naciskanie przycisku +zmniejszanie przez naciskanie przycisku .

Dodatkowo podczas pracy turbiny naciśnięcie przycisku z symbolem spowoduje włączenie funkcji timera, który wyłącza turbinę okapu po upływie 15 min od aktywacji funkcji. Wyłącznik czasowy turbiny nie wyłącza oświetlenia. Podczas pracy timera prędkości turbiny można dowolnie zmieniać.

■ Sterowanie oświetleniem:

Za sterowanie oświetleniem odpowiada jeden przycisk oznaczony symbolem 🚙️. Włączenie / wyłączenie oświetlenia odbywa się przez naciśnięcie przycisku.

Sposobyżzmniejszeniażwpływużprocesużgotowaniażnażśrodowisko

■ W celu zmniejszenia zużycia energii należy gotować w naczyniach pod przykrywką.
- Filtry aluminiowe okapu należy utrzymywać w czystości (zalecany czas pracy filtra aluminiowego pomiędzy jego czyszczeniami wynosi max 35h pracy okapu).
■ Należy dbać o drożność przewodów wentylacyjnych.
- Poziom pracy turbiny podczas gotowania należy zawsze ustawiać na minimalny bieg, który pozwoli na usunięcie oparów przy aktualnej intensywności gotowania.

Karta produktu

Karta produktu umieszczona jest wewnątrz okapu.

Rozwiązywanieżproblemów

	Objawy	Przyczynyżwystąpienia	Sposoby naprawy
1*	Podczas pracy okapu na wyświetlaczu pojawia się pulsująca litera "F".	Po 35 godzinach pracy okap sygnalizuje konieczność wyczyszczenia lub wymiany filtra przeciw tłuszczowego.	Należy nacisnąć i przytrzymać przez ok. 8s pole "-" na sterowaniu dotykowym. Filtr należy umyć w zmywarce lub wymienić na nowy.
2*	Wyświetlacz pokazuje jedynie znak "-." (minus oraz kropka w prawym dolnym rogu), okap nie reaguje na próbę włączenia.	Panel dotykowy został zablokowany - jest to funkcja ułatwiająca mycie okapu.	Aby wyłączyć blokadę należy nacisnąć i przytrzymać przez ok. 10s pole z symbolem włącznika.
3*	Na wyświetlaczu nie pojawia się żaden symbol, okap nie reaguje na naciskanie pół sterowania.	Prawdopodobnie zawiesił się panel sterowania.	Należy odłączyć okap od źródła zasilania na ok. 15s i włączyć go ponownie.
4*	Wyświetlacz pokazuje symbol jednego z biegów, okap nie reaguje na naciskanie pół sterowania.	Prawdopodobnie zawiesił się panel sterowania.	Należy odłączyć okap od źródła zasilania na ok. 15s i włączyć go ponownie.
5*	Turbina okapu wyłącza się po 15min pracy, na wyświetlaczu pulsuje np. "1." (numer aktualnego biegu i kropka w prawym dolnym rogu wyświetlacza).	Został aktywowany automatyczny wyłącznik czasowy panelu sterowania.	Aby deaktywować wyłącznik czasowy należy nacisnąć i przytrzymać przez ok. 10s symbol plus lub wyłączyć okap.
6*	Na czwartym biegu pulsuje cyfra "4" na wyświetlaczu, po 5min bieg zmieniany jest na trzeci.	Okap wyposażony jest w tryb turbo, który po 5min pracy automatycznie zmienia bieg na trzeci w celu oszczędzania energii.	Trybu turbo należy używać jedynie przy intensywnym gotowaniu.
7*	Okap można obsługiwać jedynie za pomocą panelu sterowania, nie reaguje na pilota.	Wyczerpała się bateria w pilocie lub odległość jest zbyt duża.	Należy wymienić baterię na nową.
8	Okap słabo zasysa opary.	Prawdopodobną przyczyną są zanieczyszczone filtry.	Filtr przeciwtłuszczowy należy umyć lub wymienić na nowy. Filtr węglowy (jeśli występuje) należy wymienić na nowy.
9	Nie świeci jeden lub więcej punkt świetlny.	Przepalona żarówka halogenowa / ledowa.	Żarówkę należy wymienić na nową, zgodną z symbolem podanym w instrukcji obsługi okapu.
10	Okap generuje nadmierny hałas i wibracje.	Przyczyną może być nieprawidłowy montaż okapu do ściany lub szafki kuchennej. Nie przykręcono wszystkich przewidzianych wkrętów lub nie dokręcono wkrętów, pozostawiając luz.	Okap musi być zamontowany do ściany lub szafki z wykorzystaniem wszystkich punktów przewidzianych przez producenta. Po wyregulowaniu położenia okapu w pionie i w poziomie należy dokręcić wszystkie wkręty montażowe.
* dotyczy okapów ze sterowaniem dotykowym
Jeśli powyższe zalecenia nie rozwiązują problemów, należy skontaktować się z autoryzowanym serwisem AGD uprawnionym do naprawy. Pod żadnym pozorem użytkownik okapu nie jest uprawniony do samodzielnych napraw. Wykaz punktów serwisowych znajduje się na karcie gwarancyjnej oraz na stronie internetowej.

Notatki
