INSTRUKCJA OBSŁUGI OTP750T Handy

Numer katalogowy: 14 047 795

Wyprodukowano w ChRL., Instrukcja obsługi: Wydanie 1, października 2022 rok

Przed rozpoczęciem eksploatacji urządzenia przeczytaj uważnie i ze zrozumieniem instrukcję obsługi.

Krysiak Sp. z o.o., ul. Rolna 6, 62-081 Baranowo niniejszym oświadcza, że poniżej oznaczone według rodzaju i typu urządzenie wprowadzone przez nas do obrotu spełnia odpowiednie wymagania dotyczące bezpieczeństwa i ochrony zdrowia zawarte w obowiązujących Dyrektywach UE z jej późniejszymi modyfikacjami.

Osoba odpowiedzialna za przygotowanie dokumentacji technicznej na terenie UE:

Andrzej Krysiak, Rolna 6, 62-081, Baranowo deklaruje z pełną odpowiedzialnością, że:

Maszyna:	Pilarka/ podkrzesywarka elektryczna Handy OTP750T
Model:	OT7C301S
Numery seryjne:	2023014630001-2023014639999
Rok produkcji:	2022-2023
Funkcja:	cięcie drewna oraz do podcinanie i ścinanie drzew w warunkach przydomowych

2006/42/EC – Dyrektywa Parlamentu Europejskiego i Rady z dnia 17 maja 2006r. w sprawie maszyn

2014/30/EU – Dyrektywa kompatybilności elektromagnetycznej

2000/14/EC + 2005/88/EC – Dyrektywa hałasowa

2011/65/EU i 2015/863EU – Dyrektywa ROHS

Do oceny zgodności zastosowano następujące normy zharmonizowane:

EN 62841-1:2015, EN 11680-1:2021

EN 55014-1:2017, EN 55014-2:2015

EN 61000-3-2:2014, EN IEC 61000-3-3:2013

EN 62321-3-1:2013, EN 62321-4:2013+AMD1:2017&IEC 62321-5:2013,

EN 62321-6:2015, EN 62321-7-1:2015, EN 62321-7-2:2017, 62321-8:2017

Ponadto potwierdzono, zgodnie z dyrektywą w sprawie emisji hałasu 2000/14/EC + 2005/88/EC

Gwarantowany poziom mocy akustycznej: 107 dB

Zmierzony poziom mocy akustycznej: 104 dB(A), K=3dB

Zmierzony poziom ciśnienia akustycznego: 93 dB(A), K=3dB

Wibracje przy uchwycie:3,210m/s², K=1,5m/s²

Zastosowana procedura oceny zgodności odpowiada załącznikowi V dyrektywy 2000/14/EC

Niniejsza deklaracja zgodności WE traci swoją ważność, jeżeli maszyna zostanie zmieniona lub przebudowana bez zgody producenta.

Integralnym elementem maszyny jest instrukcja obsługi.

16/11/2023, Baranowo

Data i miejsce wystawienia

Jednostka notyfikowana: TÜV SÜD Product Service GmbH;

Imię, nazwisko oraz podpis osoby upoważnionej do sporządzenia deklaracji zgodności

Przeczytaj uważnie niniejszą instrukcję przed rozpoczęciem eksploatacji pilarki/ podkrzesywarki.

Zawarte są tu ważne informacje dotyczące zasad właściwego montażu, sposobu pracy i konserwacji urządzenia, bezpiecznych dla użytkownika. Przechowuj instrukcję w bezpiecznym miejscu, aby w razie potrzeby móc do niej wrócić lub przekazać ją kolejnym użytkownikom wraz z urządzeniem.

OSTRZEŻENIE

Zwracaj szczególnie uwagę na rozdziały, które zawierają sygnały ostrzegawcze i uwagi.

Spis treści

Spis treści .... 4

1. Zawartość opakowania 5
2. Przeznaczenie 5
3. Opis ogólny 5

3.1 Opis działania....5
3.2 Elementy pilarki....6
3.3 Dane techniczne 7

1. Podstawowe zalecenia bezpieczeństwa ....7

4.1 Symbole dotyczące urządzenia....8
4.2 Ogólne wskazówki bezpieczeństwa 10
4.3 Dodatkowe wskazówki bezpieczeństwa.... 13
4.4 Zabezpieczenia w urządzeniu 17
4.5 Zagrożenia, których należy być świadomym podczas wykonywania cięcia ..... 17
4.6 Redukcja hałasu i wibracji 18
4.7 Specyficzne wskazówki bezpieczeństwa pracy dla urządzenia na wysięgniku ..... 19

1. Montaż 20

5.1 Montaż prowadnicy i łańcucha ....20
5.2 Napinanie łańcucha tnącego ...... 22
5.3 Sprawdzanie poziomu oleju i funkcji automatycznego smarowania 22
5.4 Montaż rury teleskopowej....23
5.5 Ustawianie kąta pracy 24

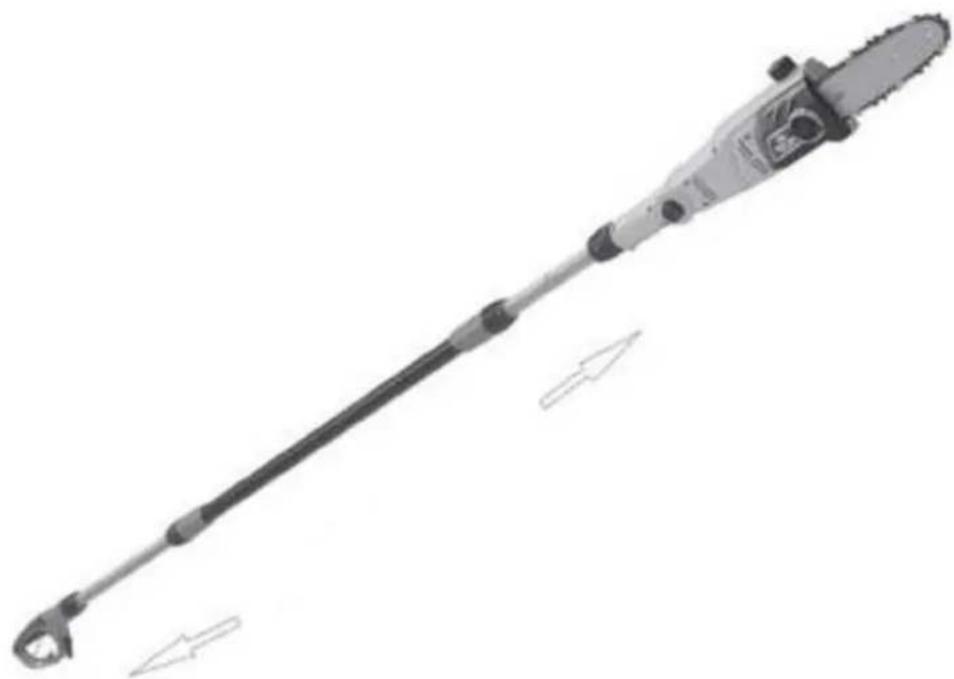

5.6 Regulacja długości teleskopu 25

1. Praca z urządzeniem 25

6.1 Uruchomienie pilarki/ podkrzesywarki 26
6.2 Bezpieczna praca pilarką/ podkrzesywarką....27
6.3 Zakazane czynności 29

1. Czyszczenie, konserwacja, przechowywanie i zamawianie części zamiennych ..... 32

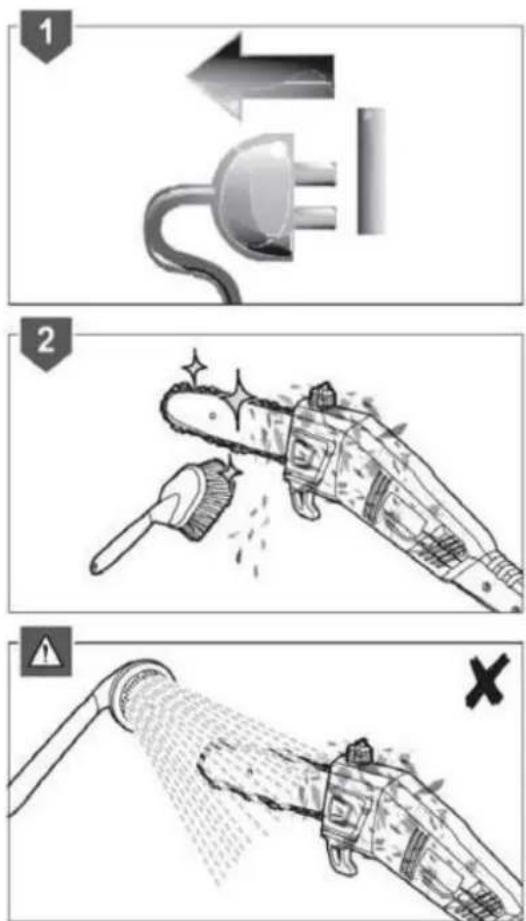

7.1 Czyszczenie pilarki/ podkrzesywarki 32

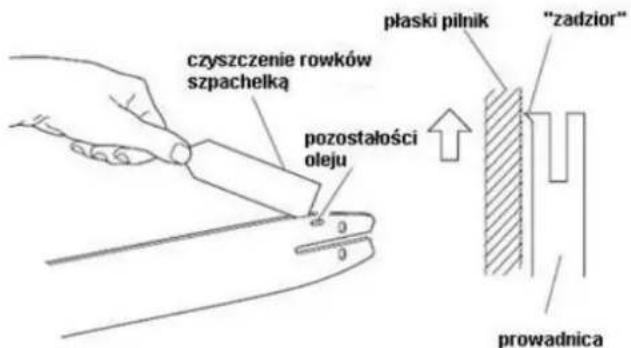

7.2 Konserwacja prowadnicy....33
7.3 Smarowanie zębatki łańcuchowej .... 35
7.4 Ostrzenie łańcucha....35
7.5 Przechowywanie....35
7.6 Przygotowanie do transportu....35
7.7 Zamawianie części 36

1. Rozwiązywanie problemów 36
2. Gwarancja....37
3. Usuwanie odpadów i recykling 37
4. Ryzyko resztkowe....38

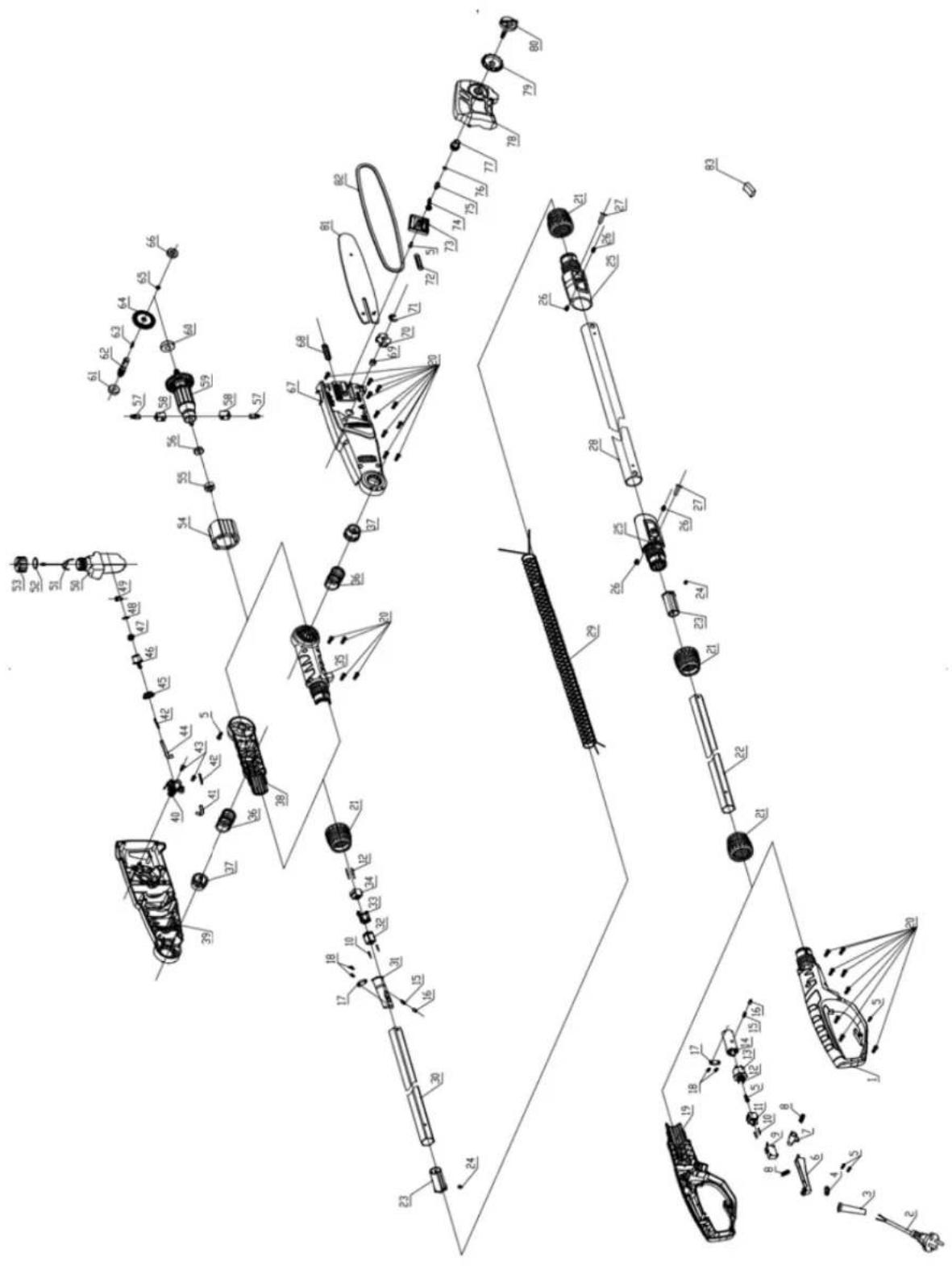

   12.Rysunek złożeniowy 39

1. Zawartość opakowania

Ostrożnie otwórz opakowanie i wyciągnij z niego wszystkie elementy pilarki. Komplet powinien zawierać następujące elementy:

• korpus pilarki/ podkrzesywarki
• rura teleskopowa/ trzon teleskopowy
• uchwyt tylny
• prowadnica
• tańcuch
• ostona prowadnicy
• instrukcja obsługi
• karta gwarancyjna

2. Przeznaczenie

OSTRZEŻENIE

Pilarka/ podkrzesywarka jest przeznaczona wyłącznie do cięcia drewna: kłód, gałęzi,

tarcicy i podobnych materiałów oraz do podcinania i ścinania drzew w warunkach przydomowych. Każde inne jej wykorzystanie jest sprzeczne z przeznaczeniem (np. przecinanie murów, tworzyw sztucznych, czy środków spożywczych) i może stanowić poważne zagrożenie dla użytkownika, a także prowadzić do uszkodzenia urządzenia.

Pilarka/ podkrzesywarka nie jest przeznaczona do użytkowania przez dzieci oraz osoby dorosłe znajdujące się pod wpływem alkoholu, środków odurzających lub leków ograniczających możliwość prowadzenia pojazdów mechanicznych i obsługiwania maszyn. Urządzenie może obsługiwać wyłącznie osoba dorosła, która zapoznała się z niniejszą instrukcją i jest świadoma ryzyka zranień i uszkodzeń, jakie mogą wystąpić w wyniku nieprzestrzegania zasad w niej zawartych.

Producent nie ponosi odpowiedzialności za szkody zaistniałe w wyniku użycia urządzenia niezgodnego z przeznaczeniem oraz jego nieprawidłowej obsługi. Za wszelkie wypadki lub szkody poniesione przez innych ludzi na zdrowiu lub mieniu odpowiada wyłącznie właściciel pilarki i/lub osoba ją obsługująca.

OSTRZEŻENIE

Pilarka/ podkrzesywarka nie jest przystosowana do użytku komercyjnego. Umowa

gwarancyjna nie obowiązuje w przypadku, gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych lub do innej działalności zarobkowej.

3. Opis ogólny

3.1 Opis działania

Pilarka/ podkrzesywarka elektryczna na wysięgniku tnie drewno za pomocą łańcucha umieszczonego na prowadnicy, przesuwającego się z dużą szybkością mniej więcej prostopadle do płaszczyzny cięcia. łańcuch jest wprowadzany w ruch zębatką napędową za pomocą silnika zasilanego prądem sieciowym. Wysięgnik

INSTRUKCJA ORYGINALNA PL

umożliwia dostęp do gałęzi położonych nawet 2,8 m nad poziomem podłoża. Odpowiednie smarowanie łańcucha zapewnia olej. Komfort pracy użytkownika gwarantuje niewielka waga urządzenia, wysięgnik, możliwość regulowania kąta pracy oraz zabezpieczenia - osłony, które chronią przed elementem tnącym, dłonie osoby obsługującej.

3.2 Elementy pilarki

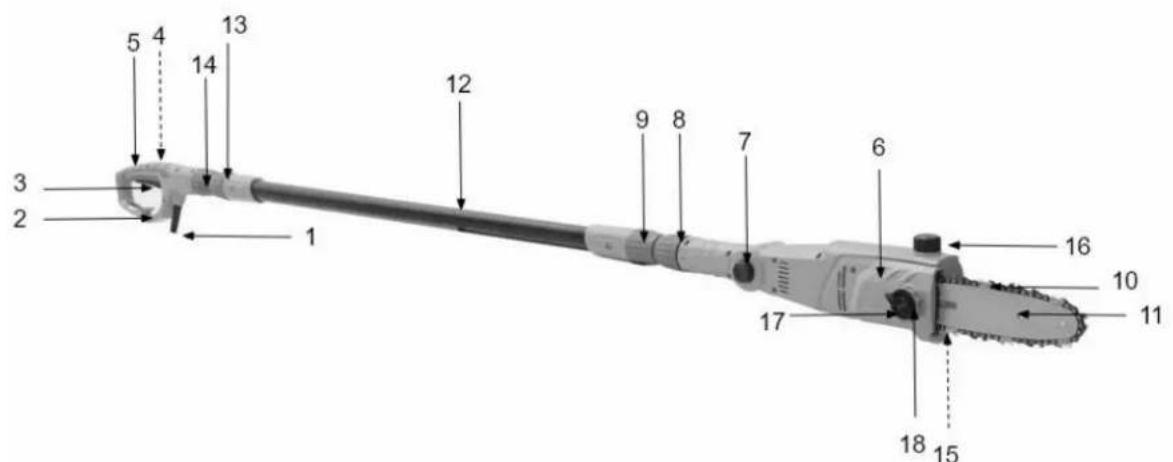

Rys. 1

1. Przewód zasilający

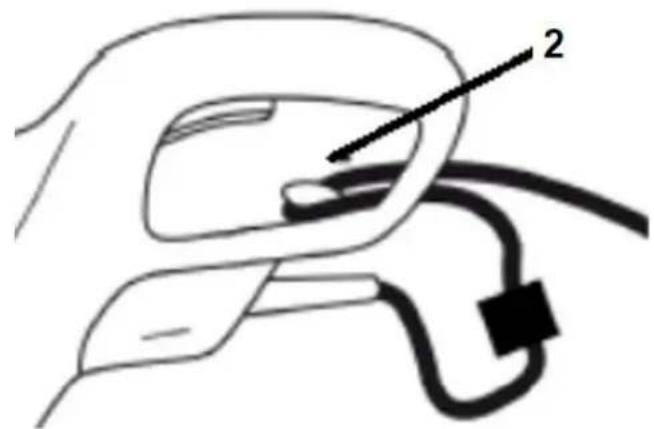

2. Odciążnik przewodu zasilającego
3. Wyłącznik ON(I)/OFF(O)
4. Blokada wyłącznika bezpieczeństwa (niewidoczna)
5. Uchwyt tylny
6. Ośłona zębatki napędowej
7. Przycisk regulacji kąta pracy
8. Pokrętło do montażu rury teleskopowej do korpusu
9. Pokrętło do regulacji długości rury przedniej wysuwanej teleskopowo (wysięgnika)
10. łańcuch
11. Prowadnica
12. Trzon teleskopowy – środkowa rura wysięgnika
13. Pokrętło do regulacji długości tylnej rury wysuwanej teleskopowo (wysięgnika)
14. Pokrętło do montażu rury teleskopowej do uchwytu tylnego
15. Łapacz łańcucha (niewidoczny)
16. Korek zbiornika oleju
17. Nakrętka motylkowa mocująca prowadnicę i łańcuch
18. Pierścień do napinania tańcucha

Przed złożeniem pilarki/ podkrzesywarki zapoznaj się z Rys. 1 przedstawiającym elementy urządzenia.

3.3 Dane techniczne

Model, numer katalogowy	OTP750T, 14 047 795
Napięcie	230V-240V~ 50Hz
Moc	750 W
Klasa ochronności (izolacji)	II ☐
Prędkość ruchu łańcucha bez obciążenia	11 m/s
Prędkość biegu jałowego	6000min ^-1
Długość cięcia	8” 20 cm
Kat pracy pilarki	-30°/0°/+ 30°
Ilość ogniw	33
Podziałka łańcucha	9,525 mm / 3/8"
Grubość ogniwa łańcucha	1,3 mm
Ilość zębów zębatki napędowej	6
Waga netto(bez prowadnicy i łańcucha)	3,87 kg
Pojemność zbiornika oleju	75 ml
Poziom ciśnienia akustycznego LpA	93 dB(A) k= 3 dB
Zmierzony poziom mocy akustycznej LwA	104 dB(A) k= 3 dB
Gwarantowany poziom mocy akustycznej	107 dB(A)
Wibracje	3,210 m/s ^2 k= 1,5 m/s ^2
Prowadnica	AP08-33-507P 8”
Łańcuch	3/8” 1,3mm

Wartości hałasu i drgań zostały określone zgodnie z normami i przepisami określonymi w deklaracji zgodności. Podana wartość emisji drgań została zmierzona metodą znormalizowaną i może być użyta do porównania urządzenia z innymi urządzeniami elektrycznymi oraz do szacunkowej oceny stopnia ekspozycji użytkownika na drgania.

OSTRZEŻENIE

Wartości emisji drgań mogą być rozbieżne z podaną i różne podczas pracy pilarki/ podkrzesywarki, w zależności od sposobu jej użycia. Środki ostrożności mające na celu ochronę użytkownika, powinny opierać się na ocenie ekspozycji w konkretnych, rzeczywistych warunkach pracy (należy wziąć pod uwagę wszystkie składowe cyklu pracy, czyli zarówno czas pracy, jak czas, w którym urządzenie pozostaje wyłączone oraz pracuje bez obciążenia).

*Producent zastrzega sobie prawo do zmian poprawiających funkcjonalność i bezpieczeństwo urządzenia, które niekoniecznie są odzwierciedlone na rysunkach i w opisach niniejszej instrukcji.

4. Podstawowe zalecenia bezpieczeństwa

Zawarte są tu podstawowe zasady bezpieczeństwa, konieczne do zachowania podczas pracy urządzenia.

Urządzenie jest zaopatrzone w naklejki ostrzegawcze i informacje w postaci piktogramów – umownych znaków ostrzegawczych, które mają przypominać o bezpieczeństwie użytkowania i obsługi. Naklejki te należy utrzymywać w czystości i nie wolno ich odklejać. W przypadku uszkodzenia, zabrudzenia czy utraty czytelności

należy dokupić je u importera i ponownie umieścić na maszynie.

Znaki bezpieczeństwa oraz napis ostrzegawczy jest umieszczony na obudowie pilarki/ podkrzesywarki.

4.1 Symbole dotyczące urządzenia

Dbaj o to, aby były czytelne: (nie wszystkie są na urządzeniu)

UWAGA! Zachowaj szczególną ostrożność!

OSTRZEŻENIE!

Przed pierwszym uruchomieniem dokładnie przeczytaj instrukcję obsługi pilarki/ podkrzesywarki.

Aby bezpiecznie obsługiwać to urządzenie, użytkownik musi przeczytać i zrozumieć niniejszą instrukcję obsługi przed pierwszym użyciem urządzenia.

Przestrzegaj wszystkich instrukcji bezpieczeństwa! Niezastosowanie się do tego może wyrządzić krzywdę Tobie i innym.

Zachowaj wszystkie instrukcje użytkowania i instrukcje bezpieczeństwa do wykorzystania w przyszłości.

OSTRZEŻENIE!

Zakładaj odpowiednią odzież ochronną.

Zakładaj kombinezon ochronny odporny na przecięcia. Zakładaj ochronniki słuchu i okulary ochronne.

Jeśli pracujesz w terenie, gdzie występuje ryzyko uderzenia spadającym przedmiotem zakładaj obowiązkowo kask ochronny.

Pracuj w obuwiu roboczym z przeciwpoślizgową podeszwą i wzmocnionymi czubkami oraz w rękawicach ochronnych odpornych na przecięcia.

Ostre narzędzie tnące! Niebezpieczeństwo ucięcia kończyn!

Trzymaj kończyny zdala od noży!

Narzędzia tnące pracują jeszcze przez jakiś czas po wyłączeniu silnika.

	OSTRZEŻENIE!Ryzyko zranienia - niebezpieczeństwo wyrzutu kamieni i innych przedmiotów spod urządzenia.Osoby postronne (szczególnie dzieci) i zwierzęta domowe powinny znajdować się w bezpiecznej odległości (min 15m.)
	Nie narażaj urządzenia na działanie wilgoci.Nie piłuj mokrego materiału ani nie pracuj w deszczu.
	OSTRZEŻENIE!NIEBEZPIECZEŃSTWO PORAŻENIA PRĄDEM ELEKTRYCZNYM!ZAGROŻENIE ŻYCIAPodczas pracy zachowaj odległość co najmniej 15m od napowietrznych przewodów elektrycznych. Osoby postronne (szczególnie dzieci) i zwierzęta domowe powinny znajdować się w bezpiecznej odległości (min 15m.)
	NIEBEZPIECZEŃSTWO PORAŻENIA PRĄDEM ELEKTRYCZNYM!Przed czyszczeniem, konserwacją lub naprawą zawsze odłącz przewód zasilający od zasilania.Wyjmij wtyczkę z gniazdka sieciowego, jeśli przewód jest uszkodzony bądź przecięty.
	NIEBEZPIECZEŃSTWO!Nigdy nie tnij czubkiem prowadnicy – niebezpieczeństwo odrzutu i niebezpieczeństwo uszkodzenia ciała.
	Gwarantowany poziom mocy akustycznej.
	Produkt odpowiada standardom bezpieczeństwa.
	Symbol przekreślonego kosza na śmieci umieszczany na sprzęcie, opakowaniu lub dokumentach do niego dołączonych oznacza, że produktu nie wolno wyrzucać łącznie z innymi odpadami. Oznakowanie oznacza jednocześnie, że sprzęt został wprowadzony do obrotu po dniu 13 sierpni 2005 r. Przekaż niepotrzebne urządzenie, jego akcesoria i opakowanie do zgodnej z przepisami o ochronie środowiska naturalnego utylizacji.Nie wyrzucaj urządzeń razem ze śmieciami domowymi.Należy oddać zużyte urządzenie elektryczne w punkcie recyklingu.

Druga klasa ochronności izolacji – produkt nie musi być uziemiony.

Symbole w instrukcji obsługi

NIEBEZPIECZEŃSTWO

Ten piktogram oznacza zagrożenie poważnym lub wręcz śmiertelnym wypadkiem.

Oznaczone nim środki mogą zapobiec poważnemu lub śmiertelnemu wypadkowi.

OSTRZEŻENIE

Ten piktogram oznacza możliwe zagrożenie poważnym lub wręcz śmiertelnym wypadkiem.

Oznaczone nim środki mogą zapobiec poważnemu lub śmiertelnemu wypadkowi.

WSKAZÓWKA

Ten piktogram przedstawia informacje ułatwiające posługiwanie się urządzeniem.

Oznaczone nim środki mogą zapobiec szkodom w mieniu.

4.2 Ogólne wskazówki bezpieczeństwa

OSTRZEŻENIE

Ta pilarka/ podkrzesywarka przeznaczona jest do użytku tylko przez osoby przeszkolone,

zajmujące się pielęgnacją drzew. Używanie bez odpowiedniego przeszkolenia może powodować ciężkie obrażenia.

NIEBEZPIECZEŃSTWO

Jeśli praca urządzeniem przekracza Twoją wiedzę i możliwości - skontaktuj się z

profesjonalistą. Twoje bezpieczeństwo jest najważniejsze.

OSTRZEŻENIE

Zaznajom się z wszystkimi ostrzeżeniami, wskazówkami, ilustracjami i przepisami

dostarczonymi z tym urządzeniem. Nieprzestrzeganie poniższych wskazówek może spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

Przechowuj wszystkie przepisy i wskazówki bezpieczeństwa dla dalszego zastosowania.

OSTRZEŻENIE

Pilarka elektryczna w czasie pracy wytwarza pole elektromagnetyczne. Pole to może w

określonych warunkach wpływać na stymulatory serca. Aby zmniejszyć niebezpieczeństwo poważnych lub śmiertelnych obrażeń, zalecamy osobom je posiadającym konsultację z lekarzem przed rozpoczęciem obsługiwania urządzenia.

Użyte w poniższym tekście pojęcie „urządzenie elektryczne“ odnosi się do urządzenia zasilanego energią elektryczną z sieci (z przewodem zasilającym).

1. Bezpieczeństwo miejsca pracy

a) Stanowisko pracy utrzymuj w czystości i dobrze oświetlone. Nieporządek w miejscu pracy lub nieoświetlona przestrzeń robocza mogą być przyczyną wypadków.
b) Nie pracuj w otoczeniu zagrożonym wybuchem, w którym znajdują się np. łatwopalne ciecze, gazy lub pyły. Podczas pracy urządzeniem elektrycznym wytwarzają się iskry, które mogą spowodować zapłon (z pyłu albo oparów).
c) Podczas użytkowania urządzenia zwrócić uwagę na to, aby dzieci i inne osoby postronne znajdowały się w bezpiecznej odległości. Odwrócenie uwagi może spowodować utratę kontroli nad urządzeniem elektrycznym.

2. Bezpieczeństwo elektryczne

a) Wtyczka urządzenia elektrycznego musi pasować do gniazda. Nie modyfikuj wtyczki w jakikołwiek sposób. Nie używaj wtyków adapterowych w przypadku urządzeń elektrycznych z uziemieniem ochronnym. Niezmienione wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.
b) Unikaj kontaktu z uziemionymi powierzchniami jak rury, grzejniki, piece i lodówki. Ryzyko porażenia prądem jest większe, gdy ciało użytkownika jest uziemione.
c) Zabezpiecz urządzenie elektryczne przed deszczem i wilgocią. Przedostanie się wody do urządzenia elektrycznego podwyższa ryzyko porażenia prądem.
d) Nigdy nie używaj przewodu do innych czynności. Nigdy nie noś urządzenia elektrycznego, trzymając je za przewód; ani nie używaj przewodu do zawieszenia urządzenia; nie wyciągaj wtyczki z gniazdka ciągnąc za przewód. Chron przewód przed wysokimi temperaturami, trzymaj z dala od oleju, ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem.
e) W przypadku pracy urządzeniem elektrycznym pod gołym niebem, używaj przewodu przedłużającego, dostosowanego również do zastosowań zewnętrznych. Użycie właściwego przedłużacza (dostosowanego do pracy na zewnątrz) zmniejsza ryzyko porażenia prądem.
f) Jeśli nie da się uniknąć używania elektronarzędzia w wilgotnym miejscu, należy użyć zasilacza zabezpieczonego wyłącznikiem różnicowoprądowym (RCD). Zastosowanie RCD zmniejsza ryzyko porażenia prądem.

3. Bezpieczeństwo osób

a) Podczas pracy zachowaj ostrożność, każdą czynność wykonuj uważnie i z rozwagą. Nie używaj urządzenia elektrycznego, gdy jesteś zmęczony lub pod wpływem narkotyków, alkoholu lub lekarstw. Moment nieuwagi przy użyciu urządzenia elektrycznego może stać się przyczyną poważnych urazów ciała.

b) Noś osobiste wyposażenie ochronne. Zawsze noś okulary ochronne i nauszniki ochronne. Zalecamy dodatkowe środki ochrony głowy, rąk i nóg. Jeśli pracujesz w miejscu, w którym istnieje jakiekolwiek ryzyko uszkodzenia głowy (np. przez spadające gałęzie) założ kask ochronny. Zakładaj do pracy solidne obuwie na nieślizgającej się podeszwie. Noszenie osobistego wyposażenia ochronnego tj. maski przeciwpyłowej, obuwia z podeszwami przeciwpoślizgowymi, kasku ochronnego lub środków ochrony słuchu (w zależności od rodzaju i zastosowania urządzenia elektrycznego) – zmniejsza ryzyko obrażeń ciała.

c) Unikaj niezamierzonego uruchomienia urządzenia elektrycznego. Przed włożeniem wtyczki do źródła zasilania, a także przed podniesieniem lub przeniesieniem urządzenia elektrycznego, upewnij się, że urządzenia elektryczne jest wyłączone (wyłącznik w pozycji „OFF/ O”). Trzymanie palca na wyłączniku podczas przenoszenia urządzenia elektrycznego lub podłączenie do prądu włączonego urządzenia elektrycznego (wyłącznik w pozycji „ON/I”), może stać się przyczyną wypadków.
d) Przed włączeniem urządzenia elektrycznego, usuń narzędzia nastawcze lub klucze. Narzędzie lub klucz, znajdujący się w ruchomych częściach urządzenia elektrycznego mogą doprowadzić do obrażeń ciała.
e) Unikaj nienaturalnych pozycji przy pracy. Dbaj o stabilną pozycję i zachowuj równowagę przez cały czas pracy. To umożliwia lepszą kontrolę urządzenia elektrycznego w nieprzewidzianych sytuacjach.
f) Noś odpowiednie ubranie. Nie noś luźnego ubrania ani biżuterii. Włosy, ubranie i rękawice trzymaj z daleka od ruchomych części. Luźne ubranie, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części.
g) Nie pozwól, aby znajomość uzyskana dzięki częstemu korzystaniu z urządzenia elektrycznego pozwoliła Ci na ignorowanie zasad bezpieczeństwa urządzenia elektrycznego. Bezwzględne działanie może spowodować poważne obrażenia w ciągu jednej sekundy.

1. Prawidłowa obsługa i eksploatacja urządzeń elektrycznych

a) Nie przeciążaj urządzenia elektrycznego. Do pracy używaj urządzenia elektrycznego, które jest do tego przewidziane. Odpowiednio dobranym urządzeniem elektrycznym pracuje się w danym zakresie mocy lepiej i bezpieczniej.

b) Nie używaj urządzenia elektrycznego, którego włącznik/wyłącznik jest uszkodzony. Urządzenie elektryczne, którego nie można włączyć lub wyłączyć jest niebezpieczne i musi zostać naprawione.

c) Przed regulacją urządzenia elektrycznego, wymianą osprzętu lub po zaprzestaniu pracy urządzeniem elektrycznym, wyciągnij wtyczkę z gniazda zasilania. Ten środek ostrożności zapobiega niezamierzonemu włączeniu urządzenia elektrycznego.

d) Przechowuj urządzenie elektryczne w miejscu niedostępnym dla dzieci. Nie udostępniaj urządzenia elektrycznego osobom, które go nie znają lub nie zaznajomiły się z niniejszymi przepisami. Urządzenia elektryczne używane przez niedoświadczone osoby są niebezpieczne.

e) Starannie konserwuj urządzenie elektryczne i jego akcesoria. Sprawdzaj czy ruchome części urządzenia elektrycznego prawidłowo funkcjonują i nie są zablokowane, czy części nie są połamane, poluzowane lub inaczej uszkodzone i czy prawidłowe działanie urządzenia elektrycznego nie jest zakłócone. Przed użyciem urządzenia zleć naprawę uszkodzonych części. Przyczyną wielu wypadków są żle konserwowane urządzenia elektryczne.

f) Elementy tnące urządzenia elektrycznego muszą być zawsze ostre i czyste. Starannie pielęgnowany łańcuch pilarki rzadziej się blokuje i urządzenie jest łatwiejsze w prowadzeniu.

g) Używaj urządzenia elektrycznego, akcesoriów, oprzyrządowania itd. tylko zgodnie z tymi wskazówkami. Zwracaj przy tym uwagę na warunki pracy i uwzględniaj rodzaj wykonywanej pracy. Używanie urządzeń elektrycznych do celów niezgodnych z ich przeznaczeniem może prowadzić do niebezpiecznych sytuacji.

h) Dbaj o to, by uchwyty i inne obszary służące do chwytania były suche, czyste i nie były zanieczyszczone olejem ani smarem. Tłuste, zabrudzone olejem uchwyty są śliskie i prowadzą do utraty kontroli nad urządzeniem.

5. Serwis

Naprawę urządzenia elektrycznego zlecaj jedynie wykwalifikowanemu fachowcowi i przy użyciu oryginalnych części zamiennych. To gwarantuje, że bezpieczeństwo urządzenia zostanie zachowane.

4.3 Dodatkowe wskazówki bezpieczeństwa

1. Wskazówki bezpieczeństwa dotyczące pracy pilarką elektryczną

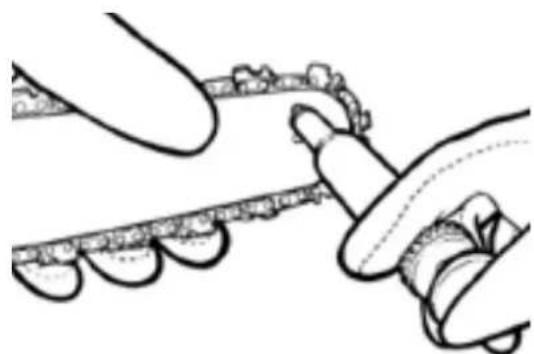

a) Trzymaj wszystkie części ciała z dala od łańcucha piły, gdy działa piła łańcuchowa. Przed uruchomieniem piły łańcuchowej sprawdź, czy łańcuch tnący nie dotyka niczego. Chwila nieuwagi podczas pracy pilarki łańcuchowej może spowodować zaplątanie odzieży lub ciała w łańcuch tnący.

b)

NIEBEZPIECZEŃSTWO

Trzymaj pilarkę wyłącznie za izolowane uchwyty ponieważ może dojść do

niezamierzonego kontaktu z ukrytymi przewodami elektrycznymi. Piła łańcuchowa stykając się z przewodem pod napięciem może doprowadzić do porażenia operatora prądem elektrycznym. Niebezpieczeństwo poważnego lub śmiertelnego wypadku.

c) Noś okulary ochronne. Zalecamy dodatkowe wyposażenie ochronne słuchu, głowy, rąk (mocne, wytrzymałe rękawice), nóg i stopy. Noś maskę przeciwpyłową gdy istnieje ryzyko narażenia na większy pył. Odpowiedni sprzęt ochronny zmniejszy obrażenia ciała przed latającymi odłamkami lub przypadkowym kontaktem z piłą łańcuchową.

d) Stosowanie ochronników słuchu ogranicza możliwość usłyszenia ostrzeżeń (okrzyków lub alarmów). Operator musi zwracać szczególną uwagę na to, co dzieje się w obszarze roboczym.

e) Używanie podobnych narzędzi w pobliżu zwiększa zarówno ryzyko uszkodzenia słuchu, jak i możliwość dostania się innych osób do obszaru pracy.

f) Nie używaj piły łańcuchowej na drzewie. Obstuga piły łańcuchowej podczas przebywania na drzewie może spowodować obrażenia ciała.

g) Zawsze utrzymuj właściwą postawę i obsługuj piłą łańcuchową tylko stojąc na nieruchomoj, bezpiecznej i płaskiej powierzchni. Śliskie lub niestabilne powierzchnie, takie jak drabiny, mogą powodować utratę równowagi lub kontroli nad piłą łańcuchową.

h) Podczas cięcia konaru, który jest napięty, należy uważać na siłę sprężynującą. Kiedy napięcie w włóknach drewna zostanie zwolnione, odciążony sprężynujący konar może uderzyć w operatora i / lub wyrzucić pilarkę w niekontrolowany sposób.

i) Zachowaj szczególną ostrożność podczas cięcia zarośli i sadzonek. Smukły materiał może się zahaczyć o piłę łańcuchową i zostać wyrzucony w Twoim kierunku albo spowodować utratę równowagi.

j) Przenoś pilarkę łańcuchową za przedni uchwyt, gdy piła łańcuchowa jest wyłączona i oddalona od ciała. Podczas transportu lub przechowywania piły łańcuchowej zawsze stosuj osłonę prowadnicy. Właściwa obsługa piły łańcuchowej zmniejszy prawdopodobieństwo przypadkowego kontaktu z ruchomym łańcuchem piły.

k) Postępuj zgodnie z instrukcjami dotyczącymi smarowania, napinania łańcucha i wymiany akcesoriów. Nieprawidłowo napreżony lub smarowany łańcuch może się złamać lub zwiększyć szansę na odrzut.

I) Utrzymuj uchwyty w stanie suchym, czyste i wolne od oleju i smaru. Tłuste, oleiste rączki są śliskie, co

powoduje utratę kontroli.

m) Wycinaj tylko drewno. Nie używaj piły łańcuchowej do celów niezgodnych z przeznaczeniem. Na przykład: nie używaj piły łańcuchowej do cięcia materiałów budowlanych z tworzyw sztucznych, murów lub innych materiałów drewnianych. Używanie piły łańcuchowej do czynności niezgodnych z przeznaczeniem może prowadzić do niebezpiecznej sytuacji.

n) Nie próbuj ściąć drzewa, dopóki nie zrozumiesz ryzyka i nie poznasz zasad jak go uniknąć.

Operator lub osoby postronne mogą odnieść poważne obrażenia podczas ścinania drzewa.

2. Inne wskazówki bezpieczeństwa dotyczące pracy pilarką elektryczną

a) Urządzenie nie jest przeznaczone do używania przez osoby (włącznie z dziećmi) o ograniczonych zdolnościach umysłowych, fizycznych lub osoby nie posiadające odpowiedniej wiedzy i/lub doświadczenia, chyba że będą pracować pod nadzorem odpowiedzialnej za ich bezpieczeństwo osoby lub otrzymają od niej wskazówki, jak powinno być używane urządzenie.

b) Upewnij się, że dzieci nie mogą bawić się urządzeniem.

c) Zawsze miej oko na swoje otoczenie, aby upewnić się, że nie narażasz ludzi lub zwierząt podczas swojej pracy. Żadne inne osoby ani zwierzęta nie mogą znajdować się w promieniu 15 m wokół obszaru cięcia, ponieważ mogą one zostać uderzone przez odrzucane przedmioty.

d) Noś rękawice robocze przy pracy elementu tnącego.

e) Zatrzymaj urządzenie, jeśli ktoś pojawi się w obrębie obszaru cięcia.

f) Pamiętaj, że to użytkownik i/lub właściciel ponoszą odpowiedzialność za wypadki i urazy innych osób oraz ich mienia.

g) Sprawdź teren cięcia przed rozpoczęciem pracy. Usuń wszelkie kamienie, patyki, druty oraz inne ciała obce, które mogą zakłócić pracę urządzenia lub zostać wyrzucone przez urządzenie z obracającego się łańcucha.

h) Przed każdym użyciem przeprowadź kontrolę wzrokową urządzenia. Nie uruchamiaj urządzenia, jeśli jest uszkodzone lub brak w nim elementów ochronnych i zabezpieczających, czy części urządzenia tnącego albo gdy wkręty są zużyte, uszkodzone lub niedokręcone. Nie używaj urządzenia jeżeli wyłącznik OFF nie zatrzymuje silnika.

i) Przed rozpoczęciem pracy zawsze upewnij się, czy wtyczka i przewód zasilający nie noszą widocznych oznak uszkodzenia lub zużycia. Nie używaj urządzenia z uszkodzonym przewodem zasilającym bądź wtyczką.

j) Przestrzegaj przepisów dotyczących ochrony przed hałasem i przepisów lokalnych. Możliwość eksploatacji urządzenia w określone dni (np. w niedziele i święta), w określonych porach dnia (w porze obiadowej, w czasie ciszy nocnej) oraz w określonych obszarach (np. kurortach lub klinikach) jest ograniczona.

k) Nie używaj urządzenia w deszczu, przy złej pogodzie (szczególnie burzy), w wilgotnym otoczeniu, nie tnij mokrego materiału.

I) Pracuj wyłącznie w świetle dziennym lub przy bardzo dobrym sztucznym oświetleniu.

m) Nigdy nie zostawiaj urządzenia w miejscu pracy bez nadzoru.

n) Włączaj i wyłączaj silnik zgodnie z zasadami podanymi w niniejszej instrukcji i tylko stojąc w bezpiecznej odległości od prowadnicy i łańcucha.

o) Urządzenie jest przeznaczone do pracy oburęcznej. Kciuk i palce muszą mocno obejmować uchwyty. Nigdy nie pracuj jedną ręką. Zawsze mocno trzymaj pilarkę prawą ręką za tylny i lewą za przedni uchwyt. Nawet jeżeli jesteś leworęczny.

Trzymanie pilarki w odwrotny sposób zwiększa ryzyko zranień i jest niedozwolone.

p) Przy włączaniu urządzenia oraz przy pracującym silniku trzymaj prowadnicę z dala od wszelkich części ciała, a przede wszystkim od rąk i stóp. Istnieje niebezpieczeństwo obrażeń!

q) Przenoś urządzenie wyłącznie chodząc, nie biegaj z urządzeniem. Przenoś pilarkę wyłączoną, trzymając za przedni uchwyt, z włączonym hamulcem, z łańcuchem tnącym odwróconym od ciała. Używaj osłony prowadnicy.
r) Nie pracuj w pobliżu palnych cieczy i gazów - niebezpieczeństwo pożaru lub wybuchu.
s) Nie pracuj w pobliżu wysypisk, kanałów czy wałów - możesz stracić równowagę i spaść.
t) Uważaj na dziury, koleiny, ukryte przedmioty lub wyboje - wysoka trawa może je łatwo ukryć.
u) Pracuj, zachowując stabilną pozycję, w szczególności na pochyłościach terenu. Poślizgnięcie się lub upadek może spowodować poważne obrażenia ciała.
v) Nie pracuj pilarką powyżej ramion. Nie pochylaj się do przodu ani do tyłu. Nie wyciągaj rąk za bardzo do przodu.
w) Nie pracuj pilarką na wysokości, nie używaj jej na drzewie, ani na drabinie. Praca na drzewie może skutkować obrażeniami ciała.
x) Nigdy nie puszczaj pilarki/ podkrzesywarki w czasie pracy.
y) Uważaj, by prowadnica i łańcuch nie dotykały niczego przy włączaniu urządzenia a podczas pracy aby nie dotykały: kamieni, żwiru, drutów przewodu sieciowego i innych przedmiotów.
z) Nigdy nie próbuj zatrzymywać elementu tnącego (łańcucha) ręką! Zawsze czekaj, aż zatrzyma się sam.
aa) Nie chwytaj ani nie podność urządzenia za prowadnicę/ łańcuch. Kontakt z ostrymi elementami może spowodować obrażenia.
bb) Nie uruchamiaj urządzenia, gdy jest ono obrócone lub gdy nie znajduje się w pozycji roboczej.

3. Dodatkowe wskazówki bezpieczeństwa dotyczące pracy pilarką elektryczną

a) Silnik nagrzewa się podczas pracy i może spowodować poparzenia - nie dotykaj go.
b) Po wyłączeniu urządzenia łańcuch porusza się jeszcze przez kilka sekund. Ręce i nogi trzymaj z daleka od urządzenia.
c) Wyłącz urządzenie każdorazowo podczas przemieszczania się.
d) Usuwaj resztki ściętego materiału tylko przy wyłączonym urządzeniu i wyjętej wtyczce z zasilania.
e) Nie próbuj uwolnić zablokowanej/ zakleszczonego łańcucha, zanim nie wyłączysz urządzenia.
f) Jeśli urządzenie zacznie wibrować w odmienny, nieprawidłowy sposób, zatrzymaj silnik i szybko poszukaj przyczyny. Wibracje są ostrzeżeniem przed problemem.

g) Zawsze wyłącz urządzenie i odłącz od zasilania:

• gdy oddalasz się od urządzenia elektrycznego;
• jeżeli urządzenie jest nieużywane;
• przed czyszczeniem;
• przed sprawdzaniem, przechowywaniem i transportowaniem;
• przystępujesz do usuwania blokady z prowadnicy;
• przed regulacją napięcia łańcucha, bądź wymianą łańcucha i/lub innych akcesoriów;
• jeżeli w trakcie pracy urządzenie natrafia na ciało obce lub pojawiają się anormalne wibracje. W takim przypadku sprawdź urządzenie pod kątem uszkodzeń lub ewentualnie napraw - oddaj do autoryzowanego serwisu.

h) Zachowuj szczególną ostrożność podczas piłowania poszycia i młodych drzew. Pilarka/ podkrzesywarka może pochwycić cienkie gałęzie i wyrzucić je w Twoją stronę

i) Zachowaj ostrożność podczas chodzenia do tyłu. Niebezpieczeństwo potknięcia!

j) Zawsze piłuj z dużą prędkością łańcucha.

k) Nie piłuj drewna, które jest napreżone.

I) Nie pracuj sam! Upewnij się, że masz kontakt słuchowy, wzrokowy lub inny z inną osobą, która jest w stanie udzielić pierwszej pomocy w sytuacjach awaryjnych.
m) Podczas pracy łańcucha mogą być wyrzucane śladowe ilości oleju (łańcuch jest nasmarowany olejem). Pryskanie oleju na powierzchnię, po której się poruszamy, może grozić poślizgnięciem.
n) Podczas pracy urządzeniem emitowane są pyły drzewne, które mogą stanowić zagrożenie dla zdrowia (zwłaszcza u alergików).

o) OSTRZEZENIE Narażenie na wibracje poprzez długotrwałe stosowanie narzędzi ręcznych może powodować uszkodzenie naczyń krwionośnych lub nerwów w palcach, dłoniach i stawach u osób szczególnie narażonych na wady układu krążenia lub opuchlizny. Dłuższa praca urządzenia może powodować zakłócenia w ukrwieniu rąk spowodowane wibracjami. Jeśli pojawią się symptomy takie jak odrętwienie, ból, osłabienie, przebarwienia lub zmiany skóry, brak czucia w palcach, dłoniach lub stawach należy przerwać pracę i skonsultować się z lekarzem. System amortyzatorów tłumiących drgania nie gwarantuje, że wyżej wymienione problemy nie będą występowały. Użytkownicy, którzy regularnie używają narzędzi ręcznych z napędem mechanicznym muszą kontrolować stan zdrowia oraz stan stosowanych przez nich narzędzi. Czas pracy można jednak wydłużyć używając odpowiednich rękawic czy robiąc regularne przerwy w pracy.

p) Jeśli powstanie sytuacja nieopisana w tym podręczniku zwrócić się o pomoc na infolinię serwisową producenta.

4. Bezpieczeństwo elektryczne

• Zwróć uwagę na to, aby napięcie sieciowe było zgodne z danymi znajdującymi się na tabliczce znamionowej.
• W miarę możliwości urządzenie podłączaj jedynie do gniazda sieciowego z wyłącznikiem ochronnym prądowym (wyłącznikiem FI) o prądzie wyzwalającym nie przekraczającym 30mA.
• Wtyczka urządzenia elektrycznego powinna pasować do gniazda. Nie można jej w żaden sposób modyfikować.
• Nie dotykaj wtyczki sieciowej mokrymi rękami! Zawsze odłączaj urządzenie od źródła zasilania ciągnąc za wtyczkę sieciową, a nie za przewód.
• Stosuj tylko i wyłącznie dopuszczone przewody sieciowe, przeznaczone do stosowania na zewnątrz, których długość wynosi maksymalnie 50 m. Przekrój poprzeczny żyły przewodu sieciowego musi wynosić przynajmniej 1,5 mm². Przed użyciem zawsze całkowicie rozwiń bęben kablowy oraz sprawdź przewód pod względem uszkodzeń.
• Jeśli potrzebujesz użyć przedłużacza, upewnij się, że nadaje się do użytku na zewnątrz i ma pojemność prądową wystarczającą do zasilania narzędzia. Sprawdź go przed każdym użyciem pod kątem uszkodzeń. Zawsze rozwijaj go podczas użytkowania, ponieważ zwinięte przewody mogą się przegrzać.
• Używaj odciążnika przewodu zasilającego do właściwego podłączenia przewodu sieciowego (a nie do przewodu urządzenia elektrycznego).
• Prowadź przewód sieciowy w taki sposób, aby podczas cięcia nie został pochwycony przez gałęzie i podobne przedmioty, ani przypadkowo przecięty.
• Jeżeli przewód sieciowy jest uszkodzony, nie dotykaj go. Natychmiast wyłącz urządzenie i wyciągnij wtyczkę sieciową z gniazdka wtykowego. Nie podłączaj go ponownie. Uszkodzony przewód musi zostać wymieniony przed ponownym podjęciem pracy przez wykwalifikowaną osobę lub serwis (www.krysiak.pl).

5. Bezpieczna konserwacja, przechowywanie i transport

OSTRZEŻENIE

Nie podejmuj samodzielnych prób naprawiania urządzenia, o ile nie posiadasz wania zawodowego w tym zakresie. Wszystkie prace, które nie są podane w tej rzeprowadzić autoryzowany serwis upoważniony przez dealera.

• Wszelkie prace związane z konserwacją, przechowywaniem i transportowaniem przeprowadzaj przy odłączonym przewodzie zasilania. Poczekaj aż silnik ostygnie.
• Pracując przy łańcuchu tnącym, zakładaj zawsze rękawice ochronne.
• Przechowuj urządzenie w suchym miejscu, poza zasięgiem dzieci.
• Nie transportuj urządzenia w czasie, gdy silnik pracuje. Przenoś pilarkę tylko za uchwyt i przy nieruchomoym elemencie tnącym. Przy transportowaniu i przechowywaniu pilarki/ podkrzesywarki zawsze zakładaj osłonę prowadnicy. Staranne obchodzenie się z urządzeniem zmniejsza niebezpieczeństwo zranienia przez noże.
• Dbaj o urządzenie. Utrzymuj je tak, aby zawsze było czyste, co umożliwia łatwiejsze i bezpieczniejsze wykonywanie pracy. Uważaj, by otwory wentylacyjne na obudowie silnika nie były zatkane. Przestrzegaj instrukcji konserwacyjnych.
• Stosuj się do instrukcji smarowania, napinania łańcucha i wymiany akcesoriów. Nieprawidłowo naprężony lub nasmarowany łańcuch może się zerwać lub zwiększać ryzyko odrzutu.
• Regularnie sprawdzaj łańcuch i oddawaj do ostrzenia/ wymieniaj na nowy. Tępy łańcuch powoduje przeciążenie maszyny. Wywołane w ten sposób szkody nie podlegają gwarancji.
• Używaj wyłącznie oryginalnych części zamiennych i części wyposażenia, które zostały dostarczone i/lub są zalecone przez producenta. Użycie innych części zamiennych prowadzi do utraty roszczeń z tytułu gwarancji. Jednocześnie zagraża bezpieczeństwu Twojemu i Twojego otoczenia.

4.4 Zabezpieczenia w urządzeniu

• Tylny uchwyt (Rys. 1, poz. 5) chroni dłoń przed konarami i gałęziami oraz przed odbiciem pilarki.
• Niskoodrzutowy łańcuch pilarki/ podkrzesywarki (Rys. 1, poz. 10) pomaga w amortyzowaniu odrzutów przy pomocy specjalnie zaprojektowanych elementów zabezpieczających.
• Wyłącznik ON/OFF (Rys. 1, poz. 3) z blokadą włącznika (Rys. 1, poz. 4) – po zwolnieniu wyłącznika urządzenie natychmiast się wyłączy. Należy odblokować przycisk blokady, aby można było uruchomić pilarkę/ podkrzesywarkę.
• Odciążnik przewodu zasilającego (Rys. 1, poz. 2) został umieszczony na obudowie pilarki/ podkrzesywarki by chronić połączenie elektryczne pomiędzy przedłużaczem a pilarką w przypadku, gdy jakaś siła pociągnie pilarkę.
• Łapacz łańcucha (Rys. 1, poz. 15) służy do chwytania zerwanego łańcucha piły lub takiego łańcucha, który wyskoczył z prowadnicy. Dzięki regularnej konserwacji prowadnicy oraz prawidłowemu i regularnemu napinaniu łańcucha piły można zapobiegać tego typu wypadkom.

4.5 Zagrożenia, których należy być świadomym podczas wykonywania cięcia

Poniżej opisane sytuacje mogą spowodować utratę kontroli nad pilarką, a w konsekwencji ciężkie zranienia użytkownika. Są wynikiem niewłaściwej pracy z urządzeniem – niepewnego uchwytu pilarki/ podkrzesywarki, pracy na niepewnym podłożu, cięcia powyżej wysokości ramion, tępym i źle naprężonym lub niezalecanym przez producenta łańcuchem oraz nieoryginalną prowadnicą.

Podczas pracy z pilarką mogą nastąpić następujące sytuacje:

• Szarpnięcie urządzenia do przodu – powstaje, jeżeli tniesz po dolnej stronie prowadnicy. Aby zapobiec temu zjawisku pewnie trzymaj urządzenie w obu rękach i opieraj podczas pracy ostroge ograniczającą o drewno.

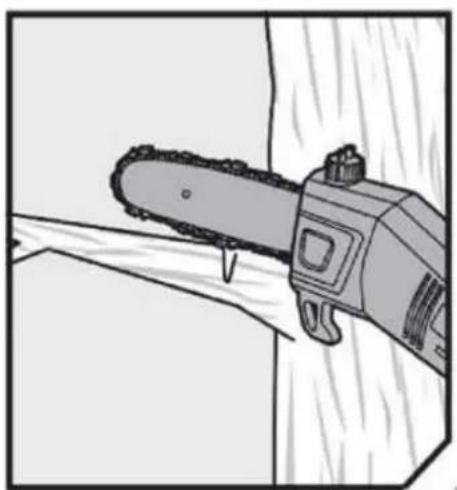

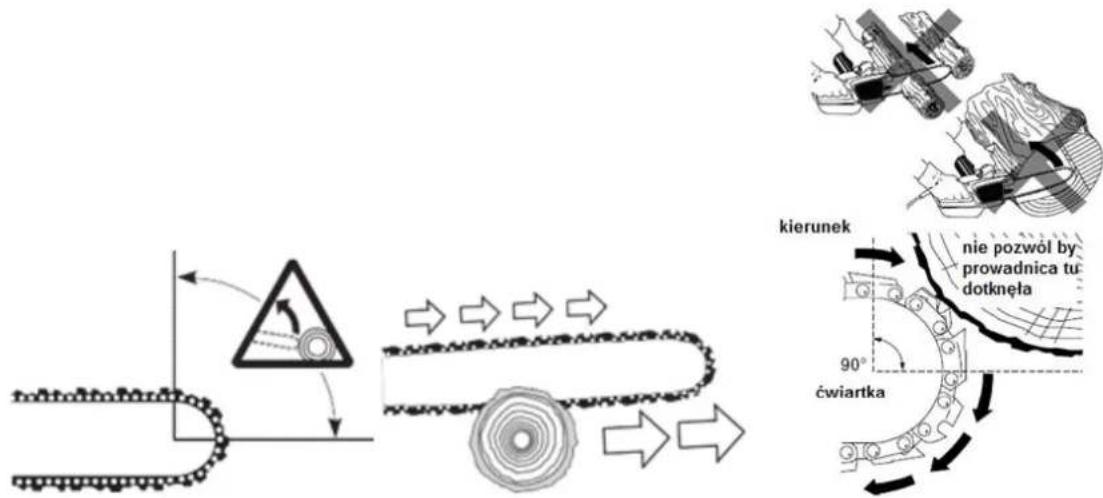

• Odrzut (czyli nagły ruch prowadnicy skierowany do tyłu w kierunku użytkownika) - powstaje jeżeli piłujesz piłą łańcuchową po górnej części prowadnicy. Pilarka/ podkrzesywarka posiada prowadnicę i łańcuch, które zmniejszają ryzyko wystąpienia odrzutu, ale go nie eliminują. Aby mu zapobiec zachowaj stabilną pozycję ciała, pewnie trzymaj urządzenie w obu rękach (palce i kciuk muszą obejmować uchwyty) i prowadnicę prowadź wyłącznie w płaszczyźnie szczeliny po przejściu piły, a więc unikając zakantowania lub skręcania w szczelinie.

NIEBEZPIECZEŃSTWO

Unikaj odrzutów, odrzut może spowodować poważne kalectwo lub śmierć.

- Odbicie – powstaje wskutek zetknięcia się końcówki prowadnicy z jakimś przedmiotem lub gdy drewno spowoduje zacięcie się piły łańcuchowej w trakcie cięcia. Aby temu zapobiec zawsze pewnie trzymaj pilarkę w obu dłoniach, unikaj piłowania końcówką prowadnicy lub piłowania powyżej wysokości barków.

W momencie wystąpienia jednego z powyższych zagrożeń nigdy nie puszczaj pilarki/ podkrzesywarki. Stój stabilnie w rozkroku, ciało i ramiona ustaw w takiej pozycji, aby zamortyzować tę dodatkową siłę i natychmiast wyłącz urządzenie.

Stosuj się do instrukcji producenta dotyczących ostrzenia i konserwacji pilarki/ podkrzesywarki - zbyt

nisko ustawione ograniczniki głębokości zwiększają skłonność pilarki/ podkrzesywarki do odrzutów i odbić. Nie polegaj wyłącznie na zabezpieczeniach wmontowanych w pilarkę łańcuchową. Sam podejmij środki ostrożności opisane poniżej:

• Mając podstawową wiedzę na temat odrzutu, możesz ograniczyć lub wyeliminować element zaskoczenia. Nagłe zaskoczenie przyczynia się do wypadków.
• Upewnij się, że obszar, w którym tniesz, jest wolny od przeszkód. Nie pozwól, aby nos prowadnicy stykał się z gałęzią, kończyną lub jakąkolwiek inną przeszkodą podczas obsługi urządzenia
• Utrzymuj mocny uchwyt, trzymając kciuki i palce za rękojeść piły łańcuchowej, trzymając obie ręce na pilarce i ustaw swoje ciało i ramię tak, aby opierały się siłom odrzutu. Siły odrzutu mogą być kontrolowane przez operatora, jeśli zostaną podjęte odpowiednie środki ostrożności. Nie puszczaj piły łańcuchowej.
• Nie przeciążaj pilarki/ podkrzesywarki..
• Używaj wyłącznie zamiennych prowadnic i łańcuchów określonych przez producenta. Nieprawidłowe prowadnice i łańcuchy mogą spowodować pęknięcie łańcucha i / lub odrzut.
• Postępuj zgodnie z instrukcjami producenta dotyczącymi ostrzenia i konserwacji łańcucha tnącego. Zmniejszenie wysokości ogranicznika głębokości może prowadzić do zwiększonego odrzutu.

4.6 Redukcja hałasu i wibracji

• Aby zredukować hałas i wibracje, podczas użytkowania należy ograniczyć czas użytkowania produktu, i używać trybu niskiej mocy/wibracji i hałasu oraz odpowiedniego sprzętu bezpieczeństwa.
• Wartości drgań określone w danych technicznych reprezentują główne zastosowania urządzenia. Rzeczywiste drgania występujące podczas użytkowania mogą się od nich różnić w wyniku następujących czynników:

- Nieprawidłowe użytkowanie produktu;

• Zamontowano nieodpowiednie narzędzia;
• Nieodpowiedni materiał;
• Niewystarczająca konserwacja urządzenia

- Podejmij następujące środki ostrożności, aby zminimalizować ryzyko narażenia na wibracje i/lub hałas:

• Używaj narzędzia wyłącznie zgodnie z niniejszą instrukcją.
• Upewnij się, że elektronarzędzie jest w dobrym stanie.
• Unikaj pracy urządzeniem w niskich temperaturach. W chłodne dni upewnij się, że podczas pracy Twoje ciało i dłonie są ciepłe. Noś rękawice aby utrzymać ciepło dłoni i nadgarstków.
• Używaj ostrych akcesoriów w dobrym stanie i o odpowiednim przeznaczeniu.
• Trzymaj mocno uchwyty/ uchwyt.
• Konserwuj i smaruj narzędzie zgodnie z tą instrukcją.
• Zaplanuj pracę tak, aby narażenie na silne wibracje rozłożyć na kilka dni.
• Planuj regularne przerwy w pracy aby poruszać dłońmi i poprawić ich krążenie.

Jeśli wystąpi którykolwiek z objawów tego stanu, natychmiast przerwij stosowanie i skontaktuj się z lekarzem w sprawie tych objawów.

OSTRZEŻENIE

• Przeczytaj uważnie tę instrukcję przed użytkowaniem i zapoznaj się z schematem kontroli i konserwacji dotyczącym narzędzia oraz wskazówkami jak używać urządzenia. Nieprzestrzeganie wszystkich instrukcji i wskazówek bezpieczeństwa może spowodować ryzyko porażenia prądem, pożaru i/lub poważne obrażenia ciała.
• Bądź czujny. Zwróć uwagę na wykonywaną pracę i kieruj się zdrowym rozsądkiem podczas pracy z elektronarzędziem.

Szybkie środki ostrożności mogą zapobiec poważnym obrażeniom ciała i/lub szkodom materialnym.

- Natychmiast wyłącz elektronarzędzie i wyjmij wtyczkę ze źródła zasilania, jeśli nie działa prawidłowo. Uszkodzony produkt musi zostać sprawdzony i naprawiony przez wykwalifikowany personel przed ponownym użyciem.

4.7 Specyficzne wskazówki bezpieczeństwa pracy dla urządzenia na wysięgniku

• Zawsze noś kask ochronny, rękawice ochronne i nauszniki ochronne.

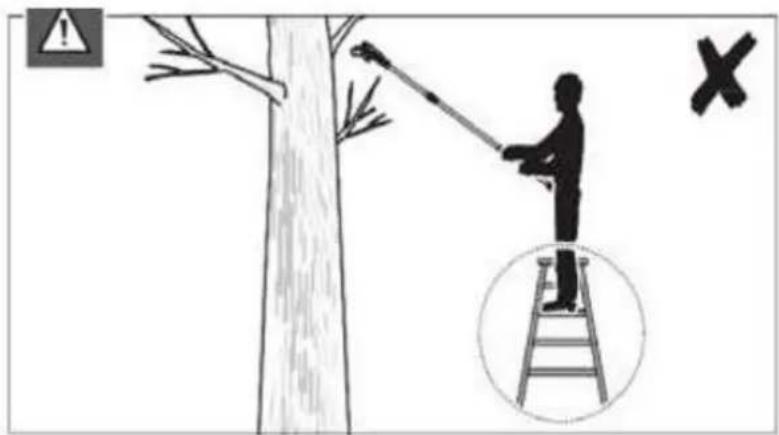

• Nie używaj urządzenia stojąc na drabinie ani niestabilnym podłożu. Stój zawsze w lekkim rozkroku, na dwóch nogach i stabilnym podłożu.
• Nie pochylaj się zbytnio do przodu podczas korzystania z urządzenia. Zawsze szukaj bezpiecznego miejsca i utrzymuj równowagę przez cały czas.
• Noś solidne, antypoślizgowe buty.
• Nie używaj urządzenia w deszczu lub wilgoci.

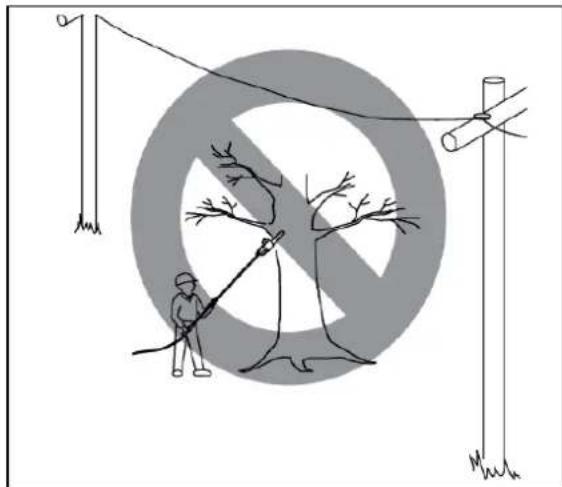

• Nie używaj urządzenia w pobliżu linii energetycznych. Zachowaj minimalną odległość 10 m od napowietrznych linii energetycznych.

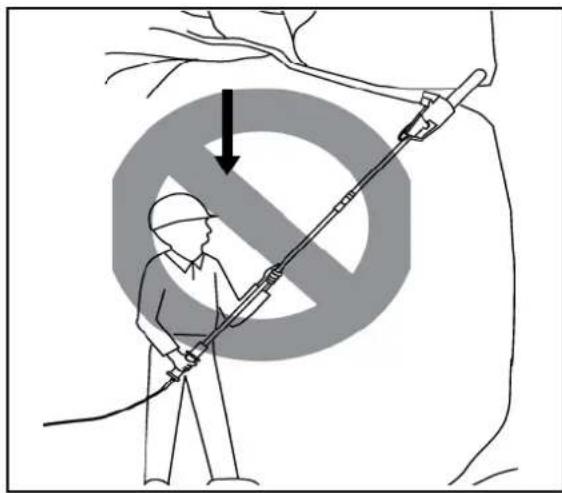

• Nie stawaj pod gałęziami, które chcesz ciąć, aby uniknąć obrażeń spowodowanych przez spadające ścięte materiały. Zwróć też uwagę na rozgałęzione gałączki, aby uniknąć obrażeń. Pracuj pod kątem około 60°.
• Uważaj, aby nie spowodować odrzutu maszyny.

• Zwróć uwagę nie tylko na materiał do obróbki, ale także na materiał przewrócony, aby uniknąć potknięcia.

• Zrób co najmniej jedną godzinę przerwy po 30 minutach pracy

• Noś zawsze rękawice ochronne.
• Przy transporcie i przechowywaniu założ na listwę tnącą osłone.
• Nie używaj maszyny w sytuacjach zagrożenia wybuchem, na przykład w pobliżu łatwopalnych cieczy, gazów lub oparów. Iskry wytwarzane przez maszynę mogą zapalić te opary lub gazy.
• Jeśli łańcuch i prowadnica utkną lub utkną w gałęziach zbyt wysoko, aby dosięgnąć, zasięgnij porady profesjonalnego specjalisty ds. pielęgnacji drzew w sprawie bezpiecznego usunięcia elementów tnących.

5. Montaż

NIEBEZPIECZEŃSTWO

Ryzyko obrażeń podczas pracy!

Nieprawidłowo zamontowane części mogą spowodować ciężkie, a nawet śmiertelne obrażenia podczas użytkowania urządzenia! To urządzenie może być uruchomione tylko wtedy, gdy wszystkie części są całkowicie i prawidłowo zamontowane i żadna część nie jest uszkodzona!

• Dlatego przed montażem części należy przeczytać cały rozdział!
• Zmontuj części ostrożnie i całkowicie.
• Używaj narzędzi, gdy jest to zalecane.

OSTRZEŻENIE

Podczas czynności montażowych i regulacyjnych pilarka/ podkrzesywarka musi być odłączona od zasilania elektrycznego! Założ rękawice ochronne!

OSTRZEŻENIE

Przed montażem poszczególnych elementów sprawdź czy masz wszystkie potrzebne

części.

Włącz silnik dopiero wtedy, gdy pilarka jest zmontowana.

OSTRZEŻENIE

Ryzyko obrażeń z powodu skaleczeń! Zęby piły łańcuchowej są bardzo ostre! Podczas wszystkich prac przy łańcuchu należy nosić rękawice ochronne

NIEBEZPIECZEŃSTWO

Nieprawidłowo zamontowany łańcuch piły powoduje niekontrolowane

zachowanie urządzenia podczas cięcia! Podczas montażu łańcucha przestrzegaj przepisanego kierunku ruchu!

5.1 Montaż prowadnicy i łańcucha

1. Na korpusie pilarki/ podkrzesywarki odkręć śrubę motylkową napinającą łańcuch (Rys. 1, poz. 17) kręcząc przeciwnie do wskazówek zegara i poluzuj pierścień regulacji łańcucha (Rys. 1, poz. 18). Zdejmij osłonę zębatki napędowej (Rys. 1, poz. 6).

2. By zmontować łańcuch na prowadnicy weż go do ręki. Sprawdź czy trzymasz go właściwą stronę – to znaczy czy kierunek ogniw łańcucha jest prawidłowy. Chwyć prowadnicę (Rys. 1, poz. 11), przytrzymaj w pozycji pionowej i nałoż łańcuch (Rys. 1, poz. 10) zaczynając od górnego czubka prowadnicy.

1. Umieść prowadnicę rowkiem (Rys. 3, poz. 19) na śrubie prowadnicy.
2. Założ łańcuch piły (Rys. 1, poz. 10) na zębatkę napędową (Rys. 3, poz. 20). Przestrzegaj kierunku montażu.
3. Założ osłone zębatki napędowej (Rys. 1, poz. 6).
4. Lekko dokręć nakrętkę motylkową mocowania łańcucha (Rys. 1, poz. 17).

Rys. 3

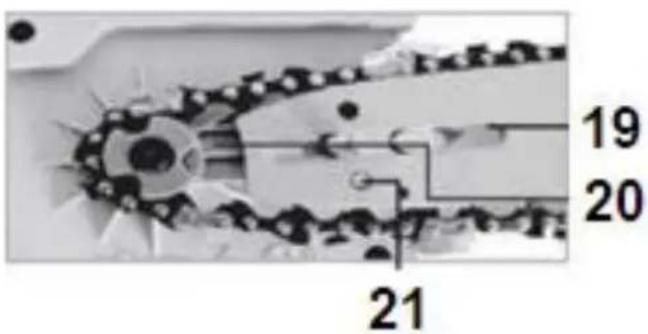

1. Otwór (Rys. 3, poz. 21) na prowadnicy jest otworem na sworzeń napinający łańcuch (Rys. 4, poz. 22) w osłonie zębatki napędowej(Rys.1 poz.6)

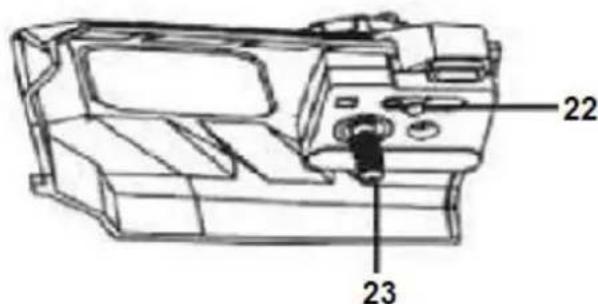

2. Gwint śruby (Rys. 4, poz. 23) w osłonie zębatki napędowe jest do nakrętki motylkowej mocującej łańcuch (Rys. 1, poz. 17)
3. Upewnij się, że sworzeń napinający łańcuch (Rys. 4, poz. 22) znajduje się w otworze (Rys. 2, poz. 21) na prowadnicy. Kołek musi być całkowicie włożony we wspomniany otwór.

Rys. 4

1. Napnij łańcuch pierścieniem napinającym (Rys. 1, poz. 18) zgodnie z pkt 5.2.

5.2 Napinanie łańcucha tnącego

OSTRZEŻENIE

Nieprawidłowo napięty łańcuch może się zerwać lub odskoczyć - niebezpieczeństwo

doznania obrażeń. Sprawdzaj napięcie łańcucha przed każdym uruchomieniem i po każdej 1 godzinie cięcia. Nowy łańcuch powinien zostać ponownie naprężony po maksymalnie 5 cięciach. Jest to normalne w okresie docierania; odstępy między kolejnymi napinaniami będą się zwiększać.

OSTRZEŻENIE

Podczas pracy łańcuch może się rozciągać i istnieje ryzyko spadnięcia łańcucha z

prowadnicy. Dlatego zatrzymuj pilarkę co jakiś czas, sprawdzaj napięcie łańcucha i ewentualnie wyreguluj je.

OSTRZEŻENIE

Jeśli napinasz gorący łańcuch – poluzuj go po zakończeniu pracy; w przeciwnym wypadku

skurczenie łańcucha, które nastąpi po jego wystygnięciu, może spowodować zerwanie.

Dobrze napięty łańcuch zapewnia wysoką wydajność cięcia i dłuższą żywotność eksploatacyjną pilarki/ podkrzesywarki. łańcuch jest prawidłowo napięty, jeśli nie zwisa z dolnej części prowadnicy i daje się całkowicie przeciągnąć dookoła dłonią w rękawicy. Nie powinien być zbyt mocno napięty – powinna być możliwość podniesienia łańcucha na środku prowadnicy na ok. 5mm.

Upewnij się, że łańcuch jest prawidłowo założony i ogniwa są w rowkach prowadnicy.

Łańcuch piły jest prawidłowo napięty, jeśli przylega blisko dolnej części prowadnicy piły i można go łatwo przesuwać ręcznie.

1. Lekko poluzuj nakrętkę motylkową mocującą łańcuch (Rys. 1, poz. 17) przekręcając przeciwnie do wskazówek zegara.
2. Następnie pierścieniem regulacyjnym do napinania łańcucha (Rys. 1, poz. 18) napnij łańcuch kręcząc nim zgodnie z ruchem wskazówek zegara. Aby poluzować napięcie łańcucha, pierścień regulacyjny przekręć przeciwnie do kierunku wskazówek zegara. Potem dokręć nakrętkę motylkową mocującą łańcuch (Rys. 1, poz. 17).

Nowa pilarka/ podkrzesywarka wymaga docierania przez ok. 5 minut. Bardzo ważne jest tutaj też vanie łańcucha. Po dotarciu sprawdź napięcie łańcucha i wyreguluj jeśli zajdzie potrzeba.

5.3 Sprawdzanie poziomu oleju i funkcji automatycznego smarowania

Pilarka/ podkrzesywarka jest dostarczana bez oleju lub z niewielką ilością oleju w zbiorniku (poniżej

poziomu MIN.)

OSTRZEŻENIE

Urządzenie nie może być używane bez wystarczającego nasmarowania łańcucha.

Niewystarczające smarowanie skraca żywotność urządzenia.

OSTRZEŻENIE

Zawsze upewnij się, że pilarka/ podkrzesywarka jest wyłączona, a przewód sieciowy

odłączony, zanim zaczniesz przeprowadzać czynności regulacyjne czy konserwacyjne.

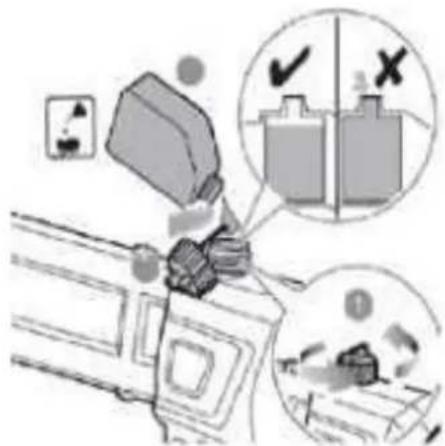

Aby uzupełnić poziom oleju:

1. Ustaw urządzenie na stabilnej powierzchni korkiem zbiornika oleju do góry.
2. Jeżeli to konieczne oczyść korek zbiornika i otoczenie. Odkręć korek zbiornika oleju (Rys. 1, poz. 16).
3. Ostrożnie nalej specjalny olej do smarowania łańcucha do poziomu MAX na zbiorniczku oleju. Nie rozlewaj.
4. Sprawdzaj często poziom oleju na wskaźniku poziomu oleju.
5. Załóż i dokręć ręką mocno korek oleju.
6. Wytrzyj nadmiar oleju i pozostawione ślady oleju.

Przed rozpoczęciem pracy sprawdź poziom oleju i automatyczne smarowanie.

Włącz pilarkę i przytrzymaj ją (ok 15 sek) nad podłożem o jasnej barwie. Prowadnica pilarki/ podkrzesywarki nie może przy tym dotykać podłoża. Jeżeli na podłożu pokaże się ślad oleju (smuga), oznacza to, że pilarka/ podkrzesywarka pracuje prawidłowo. Przy zimnej pogodzie olej może stawać się gęsty. Jeżeli na podłożu nie pokazał się ślad oleju, sprawdź odpowiedni dobór oleju do warunków atmosferycznych. Jeśli tak - skontaktuj się z autoryzowanym serwisem naprawczym.

To normalne, że olej może przesiąkać, gdy pilarka/ podkrzesywarka nie jest użytkowana przez jakiś czas.

Dlatego najlepiej po każdym użyciu opróżnić zbiornik oleju.

5.4 Montaż rury teleskopowej

Montaż uchwytu tylnego i rury teleskopowej

1. Wyjmij trzon teleskopowy i tylny uchwyt
2. Odkręć pokrętło (Rys. 6, poz. 13) w kierunku przeciwnym do ruchu wskazówek zegara i wyciągnij rurę przedłużającą do żądanej długości i przykręć zgodnie z ruchem wskazówek zegara, aby zablokować pozycję.

Wysunięcie rury teleskopu powinno być dłuższe niż 15 cm.

1. Odkręć pokrętło od regulacji rury (Rys. 6, poz. 14) w kierunku przeciwnym do ruchu wskazówek zegara na uchwycie. W następnym kroku ustaw sprężynujący bolec na rurze teleskopowej w jednej linii z otworem w uchwycie (strzałki).

2. Włóż rurę przedłużającą teleskopu do uchwytu. Teraz bolec został zablokowany w otworze uchwytu i nie wypadnie.

3. Dokręć pokrętło (Rys. 6, poz. 14) w kierunku zgodnym z ruchem wskazówek zegara. Na tym etapie połączenie pomiędzy uchwytem a rurą teleskopową jest zakończone.

Montaż korpusu pilarki do rury teleskopowej

1. Wyjmij korpus pilarki i trzon teleskopu.
2. Odkręć pokrętło (Rys. 7, poz. 9) w kierunku przeciwnym do ruchu wskazówek zegara i wyciągnij rurę przedłużającą do żądanej długości. Przekręć zgodnie z ruchem wskazówek zegara, aby zablokować pozycję.

Wysunięta rura teleskopu powinna być dłuższa niż 15 cm.

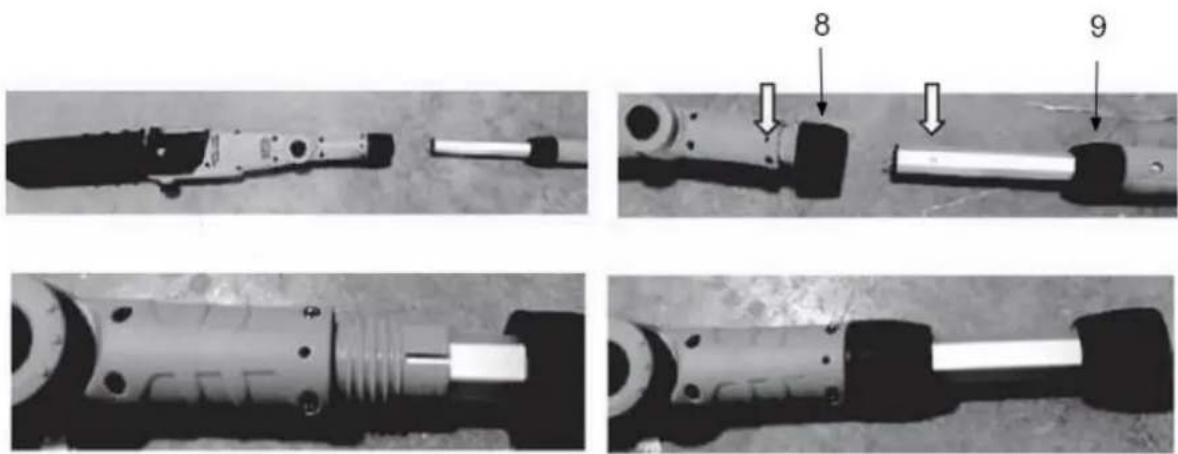

1. Odkręć pokrętło (Rys. 7, poz. 8) na głowicy tnącej w kierunku przeciwnym do ruchu wskazówek zegara.
2. Aby wykonać następny krok, wyrównuj sprężynujący bolec na rurze teleskopowej z otworem w korpusie pilarki(strzałki).
3. Podłącz wysuniętą aluminiową rurę do korpusu pilarki. Teraz trzpień został zablokowany w otworze rękojeści i głowica tnąca nie wypadnie.
4. Dokręć pokrętło (Rys. 7, poz. 8) w kierunku zgodnym z ruchem wskazówek zegara. Na tym etapie połączenie między korpusem pilarki a rurą teleskopową jest zakończone.

5.5 Ustawianie kąta pracy

By ustawić pożądany kąt pracy

1. Wciśnij przycisk regulacji kąta pracy (Rys. 1, poz. 7) i przestaw pilarkę/ podkrzesywarkę w pożądane ustawienie.
2. Zalecany kąt pracy znajduje się pomiędzy -30 a 30 stopni.

5.6 Regulacja długości teleskopu

By ustawić odpowiednią długość teleskopu

a. Odkręć pokrętła do regulacji długości rury teleskopowej (Rys. 1, poz. 9 i 13) i ustaw (wyciągnij lub wsuń) rure w pożadane ustawienie.
b. Zablokuj ruch rury dokręcając pokrętła do regulacji długości rury teleskopowej.

Maszyna jest zaprojektowana do cięcia gałęzi o maksymalnej wysokości 2,8 m.

6. Praca z urządzeniem

Przed rozpoczęciem pracy zamontuj przewód sieciowy (przedłużacza) na odciążniku przewodu zasilającego, który do tego służy. Zrób na końcu przewodu przedłużającego pętlę, przełoż ją przez otwór w tylnym uchwycie pilarki/ podkrzesywarki i zahacz o odciążnik tak jak na Rys. 10. Upewnij się, że przewód zasilający pilarki/ podkrzesywarki i przewód sieciowy (przedłużacza) nie są splątane.

6.1 Uruchomienie pilarki/ podkrzesywarki

Ryzyko zranienia! Urządzenie można

uruchomić tylko wtedy, gdy nie zostaną wykryte żadne usterki. Jeśli jakakolwiek część urządzenia jest uszkodzona, należy ją wymienić przed następnym użyciem.

1. Sprawdź urządzenie i

Sprawdź wyposażenie zabezpieczające i bezpieczny stan urządzenia.

– Sprawdź, czy wszystkie części są dobrze dopasowane.
– Sprawdź, czy nie ma wycieków.
- Sprawdź, czy przewód zasilający i wtyczka są w dobrym stanie.
– Sprawdź, czy nie ma widocznych wad: złamane części, pęknięcia itp.

1. Sprawdź czy poziom oleju jest wystarczający.
2. Zdejmij osłone prowadnicy. Sprawdź, czy łańcuch jest prawidłowo napięty.
3. Podłącz przewód przedłużacza do sieci.

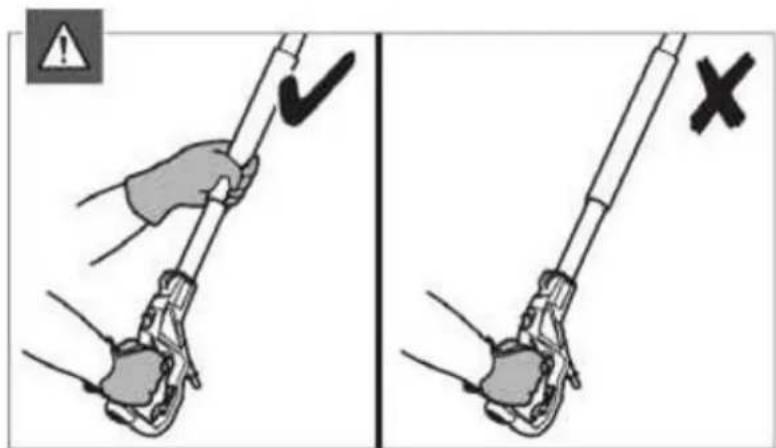

4. Chwyć pilarkę trzymając ją obiema rękami za uchwyty.

1. By uruchomić pilarkę wciśnij blokadę wyłącznika (Rys. 1, poz. 4) i wyłącznik ON(I)/OFF(O) (Rys. 1, poz. 3).
2. By zatrzymać pilarkę zwolnij wyłącznik ON(I)/OFF(O) (Rys. 1, poz. 3). Sprawdź czy wszystkie te funkcje działają bez zarzutu.
3. Sprawdź automatyczne smarowanie – patrz punkt 5.3 niniejszej instrukcji.

OSTRZEŻENIE

Po zwolnieniu wyłącznika ON(I)/OFF(O) trzymaj pilarkę obiema dłońmi jeszcze tak długo, aż

łańcuch przestanie się całkowicie obracać.

6.2 Bezpieczna praca pilarką/ podkrzesywarką

NIEBEZPIECZEŃSTWO

Twoje bezpieczeństwo jest najważniejsze.

Przed użyciem należy dostatecznie zapoznać się z techniką piłowania pilarek łańcuchowych. Informacje na ten temat znajdziesz w literaturze branżowej. Zalecamy udział w odpowiednich szkoleniach. Notatki tutaj służą tylko jako uzupełnienie! Jeśli cięcie przekracza Twoją wiedzę i możliwości - skontaktuj się z profesjonalistą.

• Ustaw się stabilnie po lewej stronie pilarki/ podkrzesywarki – dzięki temu Twoje ciało nie będzie na linii pilarki/ podkrzesywarki.
• Przyjmij stabilną pozycję ciała
  • Co pewien czas upewniaj się, że łańcuch jest prawidłowo napięty.
• Pamiętaj, że jeżeli tniesz brudne drewno, łańcuch może wymagać ostrzenia po pracy.
• Nie pozwól by czubek prowadnicy dotykał czegokolwiek, gdy łańcuch pracuje.
• Pracuj dolną stronę prowadnicy (łańcuch ciągnie), a nie górną – zachowasz lepszą kontrolę nad urządzeniem.

Rys. 12

- Nie piłuj więcej niż jedną kłodę naraz.

- Pień ciętego drzewa nie może pękać, ani się odlupywać.

- Uważaj na spadające kawałki drewna i inne przedmioty, które mogłyby zerwać łańcuch.

- Ostrożnie zagłębiaj prowadnicę w nacięcie. Uważaj, by pilarka/ podkrzesywarka nie zakleszczała się we wycięciu.

- Sprawdź stan drzewa i gałęzi przed rozpoczęciem pracy. Jeśli widoczne są oznaki uszkodzenia, gnicia lub zgnilizny, nie próbuj samodzielnie przycinać. Uszkodzone lub zgniłe gałęzie są bardzo niestabilne. Skorzystaj z usług profesjonalisty.

- Przycięte gałęzie nie zawsze spadają gładko na ziemię. Są łatwo łapane i odbijane przez inne liście. Upewnij się, że podczas przycinania jest dostępna i utrzymana strefa bezpieczeństwa co najmniej dwukrotnie większa od długości gałęzi, która ma być przycinana. Jeśli nie jest to możliwe, skorzystaj z usług profesjonalisty.

- Upewnij się, że spadająca gałąź nie stanowi zagrożenia dla Ciebie, osób postronnych lub mienia, w tym przewodów zasilających.

- Nigdy nie używaj narzędzia z wysięgnikiem ustawionym pod kątem większym niż 60° od poziomu.

- Nigdy nie używaj pilarki/ podkrzesywarki, gdy urządzenie tnące znajduje się bliżej niż 10 m od napowietrznych linii energetycznych.

- Nie używaj siły, pozwól łańcuchowi pracować z własną prędkością.

- Nie próbuj przycinać gałęzi zbyt blisko pnia drzewa. Pozostaw około 15 cm od pnia do cięcia.

- Oprzyj prowadnicę piły na gałęzi, która ma być przycinana, i delikatnie popchnij pilarkę do przodu, tak aby ostroga również dotknęła gałęzi. Wspomoże to stabilność, cięcie i zapewni czystsze cięcia.

- Małe gałęzie, które mają zarówno cienką średnicę, jak i nie są ciężkie, można ciąć jednym cięciem przy użyciu dolnej części prowadnicy.

- W przypadku gałęzi o większej średnicy i cięższych, w przypadku których gałąź może się złamać lub rozszczepić podczas cięcia, należy najpierw odciąć ją spod gałęzi za pomocą górnej części prowadnicy piły. Wykonaj to cięcie około jednej trzeciej drogi przez gałąź. Następnie wykonaj drugie cięcie znad gałęzi, używając dolnej części prowadnicy.

• Nigdy nie próbuj rozpoczynać poprzedniego cięcia z łańcuchem i prowadnicą we wcześniejjszym cięciu. Zawsze rozpoczynaj nowe cięcie.
• Podczas pracy trzymaj urządzenie oburącz. (Rys. 13).

6.3 Zakazane czynności

1. Nigdy nie stój bezpośrednio pod gałęzią, którą zamierzasz obciąc (Rys. 14)

1. Nigdy nie stawaj na drabinie czy na innej niestabilnej podpórze gdy używasz wysięgnika (Rys. 15). Zawsze trzymaj urządzenie oburącz! Nigdy nie tnij gałęzi grubszych niż długość prowadnicy.

1. Nie pracuj gdy w pobliżu znajdują się inne osoby (Rys. 16). Utrzymuj bezpieczny dystans od osób trzecich podczas pracy pilarką/ podkrzesywarką.

1. Nie używaj pilarki/ podkrzesywarki z wysięgnikiem w pobliżu przewodów wysokiego napięcia, linii telefonicznych itp. (Rys. 17). Trzymaj dystans min. 10 m od takich linii.

7. Czyszczenie, konserwacja, przechowywanie i zamawianie części zamiennych

Odlącz pilarkę od zasilania przed serwisowaniem! Kontakt części ciała z obracającym się

łańcuchem grozi obrażeniami, kalectwem lub śmiercią!

Rutynowa kontrola
Przewód zasilający pod kątem uszkodzeń	Przed każdym użyciem
Nasmarowanie prowadnicy	Przed każdym użyciem
Napięcie łańcucha	Przed każdym użyciem i na bieżąco (często)
Ostrość łańcucha	Przed każdym użyciem, wizualnie
Zamierzona kontrola / sprawdzanie
Pod kątem uszkodzonych części	Przed każdym użyciem
Pod kątem dokręcenia nakrętek/ śrub	Przed każdym użyciem

7.1 Czyszczenie pilarki/ podkrzesywarki

W przypadku czyszczenia obudowy pilarki/ podkrzesywarki:

• Używaj miękkiej szmatki zamoczonej w wodzie z mydłem. Wytrzyj pilarkę do sucha.
• Nie zanurzaj pilarki/ podkrzesywarki w wodzie, ani żadnych innych cieczach!
• Nie używaj papieru ściernego.
• Nie używaj środków zawierających amoniak, chlor, czterochlorek węgla lub benzynę.

Rys. 18

7.2 Konserwacja prowadnicy

Prowadnicę należy odwracać podczas pracy co 8-10 godzin roboczych, aby zapewnić jej równomierne zużycie.

1. Wyłącz piłę i odłącz urządzenie od prądu.
2. Zdejmij osłone zębatki łańcuchowej, łańcuch tnący i prowadnicę.
3. Sprawdź prowadnicę pod kątem zużycia. Usuń zadziory i wyrównaj pilnikiem płaskim powierzchnie prowadzące.
4. Oczyć przepusty olejowe prowadnicy, aby zapewnić prawidłowe, automatyczne oliwienie łańcucha tnącego podczas pracy.
5. Zamontuj prawidłowo prowadnicę, łańcuch tnący i osłone zębatki, napnij łańcuch tnący.

Wymień prowadnicę na nową, jeżeli: jest wygięta, złamana lub jej rowki są mocno zużyte.

Rys. 19

Wymagane jest regularne oliwienie prowadnicy łańcucha.

OSTRZEŻENIE

Zęby prowadnicy nowej pilarki/ podkrzesywarki zostały z góry fabrycznie nasmarowane.

Niewłaściwe smarowanie zębów powoduje utratę ostrości zębów, a tym samym zmniejsza się wydajność pracy.

Uzębienie powinno być smarowane po 10 godzinach roboczych lub raz na tydzień. Przed smarowaniem gruntownie wyczyść zęby. Zaleca się stosowanie smarowniczki do nanoszenia smaru na zęby prowadnicy łańcucha. Smarowniczka posiada końcówkę igłową, potrzebną do nanoszenia smaru.

Do smarowania zębów prowadnicy nie musisz ściągać łańcucha tnącego. Smaruj przy wyłączonym

Stan kanalików olejowych możesz łatwo sprawdzić. Jeśli kanaliki są czyste, łańcuch automatycznie olej w kilka sekund po uruchomieniu pilarki/ podkrzesywarki.

1. Odłącz urządzenie od źródła zasilania.
2. Wyczyść zęby prowadnicy łańcucha.
3. Końcówkę igłową smarowniczki włóż do otworu smarowego i wtrysnij smar do środka, aż zacznie wypływać po zewnętrznej stronie uzębienia (Rys. 20).

1. Ręcznie pokręć łańcuchem tnącym. Powtarzaj smarowanie aż do nasmarowania całego uzębienia.

7.3 Smarowanie zębatki łańcuchowej

Łożysko od zębatki łańcuchowej powinno być regularnie smarowane z przodu prowadnicy.

Czynność tę należy wykonywać około 1× na tydzień przy intensywnym użytkowaniu.

– Oczyścić otwór smarujący.

– Nałożyć niewielką ilość smaru uniwersalnego w otwór smarowniczy, jednocześnie przesuwając łańcuch ręką.

7.4 Ostrzenie łańcucha

NIEBEZPIECZEŃSTWO

Niebezpieczeństwo śmierci!

Zużyty lub niewłaściwie naostrzony łańcuch może powodować odbicia. Skutkiem mogą być poważne, a nawet śmiertelne obrażenia!

Do ostrzenia łańcucha piły potrzebne są specjalne narzędzia; Gwarantują one, że cięcie łańcucha będzie się odbywało pod właściwym kątem i na właściwej głębokości. Zalecamy, aby łańcuch był ostrzony przez profesjonalistę.

Ostry łańcuch zapewnia optymalne działanie pilarki/ podkrzesywarki - bez trudu przecina drewno, zostawiając duże, długie wióry. łańcuch tnący jest stępiony, gdy musisz używać siły, aby przeprowadzić prowadnicę przez drewno, a wióry drewniane są bardzo małe. Gdy łańcuch tnący jest bardzo stępiony - pilarka/ podkrzesywarka nie pozostawia wiórów, tylko pył drzewny.

7.5 Przechowywanie

OSTRZEŻENIE

Ryzyko zranienia! Upewnij się, że osoby nieuprawnione nie mają dostępu do

urządzenia!

1. Urządzenie przechowuj w suchym miejscu, zabezpieczonym przed pyłem i poza zasięgiem dzieci.
2. Przed ustawieniem urządzenia w zamkniętym pomieszczeniu odłącz urządzenie od zasilania elektrycznego oraz poczekaj, aż ostygnie silnik.
3. Starannie oczyścić urządzenie i elementy wyposażenia, aby zapobiec powstaniu pleśni.
4. Używaj osłony prowadnicy. Nie kładź urządzenia na osłonie, najlepiej zawieś je na górnym uchwycie.
5. Aby zapobiec wyciekowi oleju odkładaj pilarkę w pozycji poziomej i zabezpieczaj ją przed przechyleniem. Gdy masz zamiar przechowywać urządzenie przez dłuższy czas opróżnij zbiornik na olej smarowniczy. Z olejem postępuj zgodnie z zasadami ochrony środowiska.
6. Nasmaruj łańcuch tnący i prowadnicę olejem smarowniczym i zawiń w papier.
7. Nie zawijaj pilarki/ podkrzesywarki w worki foliowe – może w nich powstać wilgoć i pleśń. Możesz włożyć pilarkę do oryginalnego bądź zastępczego kartonu.

7.6 Przygotowanie do transportu

1. Oczyć pilarkę z brudu i resztek drewna.
2. Założ ostonę prowadnicy. Niekładź urządzenia na ostonie.
3. Transportuj pilarkę w pozycji poziomej i zabezpieczaj ją przed przechyleniem oraz przesuwaniem.
4. Przed transportem pilarki/ podkrzesywarki opróżnij zbiornik na olej smarowniczy.
5. Włóż pilarkę do oryginalnego bądź zastępczego kartonu.

7.7 Zamawianie części

Przy zamawianiu części zamiennych podaj następujące dane pilarki/ podkrzesywarki z tabliczki znamionowej, umieszczonej na obudowie:

• Typ urządzenia
• Numer artykułu
• Numer identyfikacyjny

W celu przyspieszenia realizacji zamówienia podaj numer części zamiennej, którą potrzebujesz. Możesz również dosłać zdjęcie uszkodzonego elementu na adres mailowy producenta: [e-mail] – ułatwii to jednoznaczną identyfikację zwłaszcza w przypadku nieznajomości numeru części.

Zamówienia części możesz dokonać również w autoryzowanych punktach serwisowych, których wykaz znajdziesz na stronie internetowej producenta: www.krysiak.pl

OSTRZEŻENIE

UŻYWAJ TYLKO ORYGINALNYCH CZĘŚCI ZAMIENNYCH.

Części zamienne złej jakości mogą uszkodzić pilarkę i skrócić jej żywotność.

Nr katalogowy części u producenta:

Powołaj się na numer katalogowy pilarki/ podkrzesywarki oraz odpowiedni numer z rysunku złożeniowego.

Producent nie ponosi odpowiedzialności za szkody wywołane przez urządzenie, jeżeli zostaną one wywołane z powodu nieprawidłowo wykonanej samodzielnej naprawy, zastosowania nieoryginalnych części zamiennych, względnie zastosowania urządzenia niezgodnie z jego przeznaczeniem.

8. Rozwiązywanie problemów

NIEBEZPIECZEŃSTWO

Ryzyko zranienia!

Niewłaściwie przeprowadzone naprawy mogą spowodować, że urządzenie nie będzie działać bezpiecznie. To zagraża Tobie i Twojemu środowisku.

Często tylko drobne usterki powodują awarię. Takie usterki można zazwyczaj łatwo naprawić samodzielnie. Przed skontaktowaniem się z lokalnym sklepem należy zapoznać się z poniższą tabelą. Oszczędza to wysiłek i ewentualnie również koszty.

Poniższa tabela przedstawia objawy problemu, możliwe przyczyny i działania naprawcze, jeśli urządzenie nie działa prawidłowo. Jeśli poniższe zestawienie nie pomoże zidentyfikować i nie rozwiąże problemu, skontaktuj się z autoryzowanym serwisem.

OSTRZEŻENIE

Przed weryfikacją usterki wyłącz urządzenie i wyjmij wtyczkę ze źródła zasilania

Problem	Możliwe przyczyny	Rozwiązanie
Urządzenie nie uruchamia się	Brak napięcia sieciowego	Sprawdź przewód, wtyczkę, gniazdo i bezpiecznik.
	Uszkodzony przewód	Udaj się do autoryzowanego centrum serwisowego

9. Gwarancja

Na niniejsze urządzenie obowiązuje 24-miesięczna gwarancja. W ramach gwarancji gwarant zapewnia kupującemu nieodpłatne usunięcie usterek w funkcjonowaniu urządzenia wynikających z jego wadliwości konstrukcyjnych i materiałowych. Niektóre części konstrukcyjne ulegające normalnemu zużyciu oraz szkody wywołane naturalnym zużyciem, przeciążeniem lub nieprawidłową obsługą, są wykluczone z zakresu gwarancji. Warunkiem skorzystania ze świadczeń gwarancyjnych jest przestrzeganie podanych w instrukcji obsługi wskazówek dotyczących oczyszczania, konserwacji i napraw urządzenia. Próby samodzielnej naprawy urządzenia względnie jego rozebranie albo otwarcie obudowy silnika przez osoby nieupoważnione, powodują wygaśnięcie gwarancji.

Warunkiem skorzystania ze świadczenia gwarancyjnego jest przekazanie nierozmontowanego urządzenia wraz z dowodem zakupu naszemu centrum serwisowemu lub sprzedawcy. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 30 dni, licząc od dnia dostarczenia urządzenia przez Użytkownika.

W przypadku reklamacji gwarancyjnej lub zlecenia naprawy należy dostarczyć oczyszczone urządzenie wraz z informacją o usterce pod adres naszego punktu serwisowego. W celu ustalenia wskazówek dotyczących nadania przesyłki należy skontaktować się z gwarantem.

Utylizację Twojego urządzenia przeprowadzimy bezpłatnie.

Naprawy nie objęte gwarancją można zlecać odpłatnie naszemu centrum serwisowemu.

10. Usuwanie odpadów i recykling

Każde gospodarstwo jest użytkownikiem sprzętu elektrycznego i elektronicznego, a co za tym idzie – potencjalnym wytwórcą niebezpiecznego dla ludzi i środowiska odpadu, z tytułu obecności w tymże niebezpiecznych substancji, mieszanin oraz części składowych. Z drugiej strony zużyty sprzęt to cenny materiał, z którego można odzyskać surowce takie jak miedź, cyna, szkło, żelazo itp.

Użytkownik pilarki/ podkrzesywarki zgodnie z przepisami o ochronie środowiska zobowiązany jest do prowadzenia prawidłowej gospodarki odpadami zgodnie z przepisami krajowymi. Nie wyrzucaj urządzenia razem z odpadami domowymi. Przekaż je, jego akcesoria i opakowanie do zgodnej z przepisami o ochronie środowiska naturalnego utylizacji. Starannie opróżnij zbiornik oleju i oddaj piłę w punkcie recyklingu – użyte w produkcji elementy z tworzyw sztucznych i metalu można posegregować i poddać selektywnej utylizacji. Nie wylewaj zużytego oleju do zlewu, ani do kanalizacji – oddaj go osobno w punkcie recyklingu. Informacje o dostępnym systemie zbierania zużytego sprzętu elektrycznego i elektronicznego można znaleźć u sprzedawcy oraz w urzędzie miasta/gminy.

Pamiętaj, że odpowiednie postępowanie ze zużytym sprzętem zapobiega negatywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego!

W przypadku pytań zwrócić się o poradę do Centrum Serwisowego producenta.

Pamiętaj, że producent bezpłatnie przeprowadza utylizację przesłanych do niego zużytych i uszkodzonych swoich urządzeń.

11. Ryzyko resztkowe

Mimo tego iż producent ponosi odpowiedzialność za konstrukcję pilarki/ podkrzesywarki eliminującą niebezpieczeństwo, pewne elementy ryzyka są podczas pracy nie do uniknięcia:

• odrzucenie ciętego przedmiotu;
• uszkodzenie słuchu w przypadku długotrwałej pracy bez ochraniaczy;
• uszkodzenie wzroku i twarzy przez odpryskujące elementy obrabianego materiału;
• pochwycenie i wplątanie odzieży w ruchome części;
• zerwanie łańcucha tnącego;
• dotknięcie nieosłoniętą dłonią obracającej się prowadnicy;
• kontakt z niezabezpieczonym łańcuchem piły (zranienie przez przecięcie)
• wdychanie cząstek z ciętych przedmiotów (pył drzewny)
• kontakt z olejem
• oparzenia i skaleczenia przy wymianie łańcucha tnącego.

Ocena ryzyka resztkowego

W przypadku przestrzegania wskazówek znajdujących się w niniejszej instrukcji zagrożenie resztkowe podczas użytkowania pilarki/ podkrzesywarki jest ograniczone. Niestosowanie się do zasad tu opisanych zwiększa ryzyko resztkowe.

12. Rysunek złożeniowy

Dział części zamiennych:

Tel.: [phone]

częś[e-mail]
