INSTRUKCJA OBSŁUGI XF 1560 KB Trevi

Głośnik przenośny karaoke XF 1560 KB

INSTRUKCJA OBSŁUGI

UWAGI DOTYCZĄCE UŻYTKOWANIA

Długotrwałe słuchanie przy dużej głośności może spowodować uszkodzenie słuchu. Unikaj używania go w następujących przypadkach:

- W pobliżu pół magnetycznych.

- W pobliżu źródeł ciepła, takich jak grzejniki i piece.

- W bardzo wilgotnych miejscach, takich jak fazienki, baseny itp ...

- W miejscach bardzo zakurzonych.

- W miejscach narażonych na silne wibracje.

- Nie umieszczaj ucha w pobliżu głośnika podczas ustawiania i regulacji głośności, a w szczególności utrzymuj minimalną głośność podczas fazy zapłonu.

- Urządzenie należy ustawić tak, aby po jego bokach zawsze było wystarczająco dużo miejsca na swobodną cyrkulację powietrza (co najmniej 5 cm).

- W przypadku przedostania się cieczy do wnętrza urządzenia, należy natychmiast wyjąć wtyczkę z gniazdka i zanieść urządzenie do najbliższego autoryzowanego serwisu TREVI.

- Zawsze sprawdzaj, czy przewód zasilający jest prawidłowo zainstalowany.

- Używaj tylko akcesoriów dostarczonych w zestawie.

- Na urządzeniu nie należy umieszczać źródeł otwartego ognia, takich jak zapalone świece.

PIELEGNACJA I KONSERWACJA

Do czyszczenia zalecamy używanie miękkiej, lekko wilgotnej szmatki. Unikać rozpuszczalników i materiałów ściernych. WAŻNE: Dobra konstrukcja tego urządzenia gwarantuje doskonałe funkcjonowanie przez długi czas. Jednak w przypadku wystąpienia jakiegokolwiek problemu należy zwrócić się do najbliższego autoryzowanego serwisu.

OPIS STEROWNIKÓW

1. Ekran wyświetlacza.

2. 5-pasmowy EQUALIZER

3. MIC. VOL, regulacja głośności mikrofonu.

4. Przycisk MODE, do wyboru źródła sygnału wejściowego.

5. Przycisk REC, funkcja nagrywania.

6. MIC PRI, główny mikrofon.

7. Przycisk TWS, prawdziwe bezprzewodowe stereo.

8. Przycisk REPEAT

9. Przycisk poprzedni utwór

10. Przycisk Play/Pause.

11. Przycisk następny utwór.

12. Regulacja głośności.

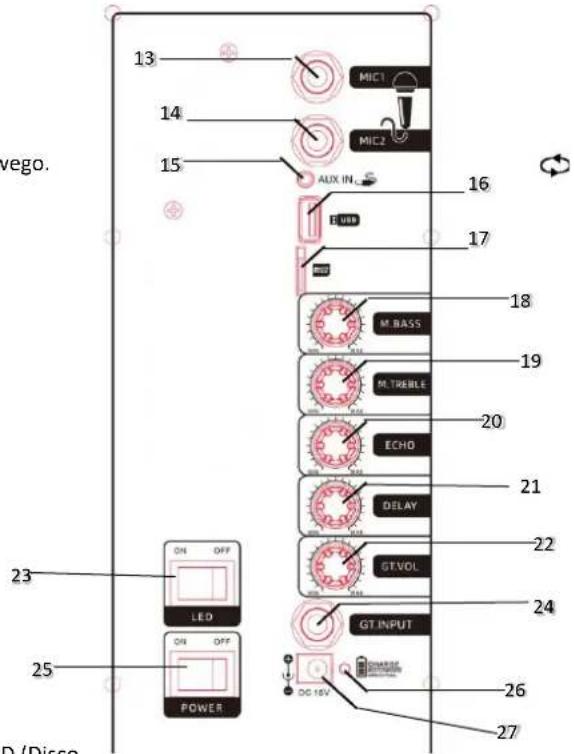

13. MIC1, wejście mikrofonu 1.

14. MIC2, Wejście mikrofonu 2.

15. Wejście AUX IN.

16. Wejście USB.

17. Wejście na kartę TF.

18. Regulacja M.BASS dla mikrofonu.

19. Regulacja M.TREBLE dla mikrofonu.

20. Regulacja ECHO mikrofonu/gitary.

21. Kontrola Microphone/ Guittar DELAY.

22. Regulacja głośności / gitary

23. LED ikona Włączanie/wyłączanie przednich diod LED (Disco Light).

24. wejście gitarowe.

25. Włącznik/wyłącznik zasilania.

26. Wskaźnik ładowania

27. Zewnętrzny adapter zasilania.

1. Klawisz MUTE.
2. Przycisk FL-, Prev. folder.
3. Klawisz trybu EQ.
4. Przycisk poprzedniego utworu.
5. Klawisz nagrywania.
6. Przycisk Stand-by.
7. FL+, Klawisz następnego folderu.
8. FL.REP, klawisz powtarzania folderów.
9. Przycisk powtarzania.
10. VOL +, Przycisk zwiększania głośności.
11. przycisk Play/Pause.
12. przycisk następnego utworu.
13. VOL-, przycisk zmniejszania głośności.
14. Klawiatura numeryczna.
15. Klawisz MODE, do wyboru źródła sygnału wejściowego.

Naciśnij przycisk na rączce wózka, podnieś rączkę do góry do bloku (usłyszysz metaliczny klik). Do transportu, działając na uchwyt wózka, lekko pochyl urządzenie i skorzystaj z dwóch tylnych kół.

Aby odblokować i zamknąć wózek, należy ponownie nacisnąć przycisk na uchwycie i całkowicie opuścić uchwyt. Do transportu można również wykorzystać dwa uchwyty umieszczone poprzecznie do urządzenia.

ZASILANIE/ŁADOWANIE AKUMULATORÓW

Urządzenie pracuje z wewnętrznym akumulatorem ołowiiowym 12V 4,5Ah lub zasilaczem 15V 2A. Gdy bateria jest na wyczerpaniu lub urządzenie nie włącza się, ustaw główny przełącznik POWER (25) w pozycji "OFF", podłącz dostarczony zasilacz do gniazda urządzenia (27), a wtyczkę do gniazdka i naładuj wewnętrzną baterię, wskaźnik LED (26) zmieni kolor na czerwony.

• Lampka wskaźnika LED (26) CZERWONA stała: urządzenie jest prawidłowo podłączone do kabla zasilającego i trwa ładowanie akumulatora.
• Lampka kontrolna LED (26) ZIELONA stała: operacja ładowania zakończona, akumulator jest naładowany.

WŁĄCZANIE/WYŁĄCZANIE ZASILANIA

Naciśnij główny przełącznik POWER (25), aby włączyć i używać urządzenia z jego wewnętrznym akumulatorem. Naciśnij ponownie główny przełącznik POWER (25), aby całkowicie wyłączyć urządzenie lub naładować baterię.

STAND-BY

Możliwe jest wprowadzenie urządzenia w tryb Stand-by za pomocą przycisku (6) na pilocie;

Uwaga:

- W trybie Stand-by, niebieskie podświetlenie LED pokręteł pozostaje włączone, aby wskazać aktywację funkcji Stand-by.

- Pozostawiając urządzenie w Stand-by, bateria ma tendencję do rozładowywania się szybciej niż przy użyciu głównego przełącznika POWER (25).

FUNKCJE TRYBU

Aby zmienić funkcję trybu, naciśnij więcej razy przycisk MODE (4) na urządzeniu lub naciśnij przycisk MODE (15) na pilocie, aby wybrać: BLUETOOTH (na wyświetlaczu "BLUE"), USB/Micro SD (tylko jeśli gniazdo USB (16)/Micro SD (17) jest podłączone do pamięci, na wyświetlaczu pojawi się mały napis "USB" lub "SD"), AUX-IN (na wyświetlaczu "AUX").

REGULACJA GŁOŚNOŚCI

1. Obróć pokrętło VOLUME (12), aby zwiększyć lub zmniejszyć ogólną głośność odtwarzania lub użyj przycisków Vol+ (10) i Vol- (13) na pilocie;
2. Obróć pokrętło MIC. VOL (3), aby dostosować głośność sygnału na wejściu MIC1 (13) i MIC2 (14).

EQUALIZER

To urządzenie ma wbudowany system korektora dźwięku. Dostosuj częstotliwości 5-pasmowego korektora (2), aby ustawić dźwięk i dostosować go do trwającej reprodukcji dźwięku. Ponadto urządzenie posiada wstępnie ustawiony system korekcji dźwięku. Naciśnij kilkakrotnie przycisk EQ (3) na pilocie i wybierz jedną z 6 dostępnych korekcji audio.

USTAWIANIE TONÓW WYSOKICH I NISKICH (MIKROFON)

• Obróć pokrętło M. TREBLE (19), aby wyregulować wysokie tony.
• Obróć pokrętło M. BASS (18), aby wyregulować tony niskie.

EFEKT ECHA (MIKROFON I GITARA)

Obróć pokrętło ECHO (20), aby zwiększyć lub zmniejszyć efekt echa na wejściu MIC/ GUIT.

EFEKT DELAY (MIKROFON I GIT.)

Obróć pokrętło DELAY (21), aby zwiększyć lub zmniejszyć efekt opóźnienia na wejściu MIC/ GUIT.

EFEKTY DISCO-LIGHT

• Naciśnij przełącznik LED (23), aby włączyć efekt Disco-Light na głośniku.
• Naciśnij ponownie przełącznik LED (23), aby wyłączyć efekt Disco-Light.

FUNKCJA BLUETOOTH

1. Włącz urządzenie i wybierz funkcję bluetooth, na wyświetlaczu pojawi się napis "BLUE";
2. W trybie bluetooth słowo "BLUE" na wyświetlaczu będzie migać, a system automatycznie przejdzie w tryb wyszukiwania;
3. Aktywuj funkcję bluetooth na urządzeniu zewnętrznym, które ma być sprzęzone;
4. Zainicjować wyszukiwanie urządzeń. Po wybraniu urządzenia "XF 1560 KB";
5. Wprowadź hało "0000", jeśli jest wymagane;
6. Naciśnij przycisk ▶ II (10) na urządzeniu lub przycisk(11) na pilocie, aby rozpocząć odtwarzanie oraz przyciski▶ (11) o◀ (9) na urządzeniu lub klawisze ▶ (12) i◀ (4) do wyboru utworów.

OBSŁUGA FUNKCJI TWS

Technologia TWS umożliwia użytkownikowi nawiązanie bezprzewodowego połączenia między dwoma głośnikami, które są tego samego modelu i są kompatybilne z TWS. W przypadku połączenia TWS dwa głośniki zostaną automatycznie zgrupowane w system głośników stereofonicznych, który emituje lewy i prawy kanał.

Uwaga: Dwa głośniki muszą być tego samego modelu i oba kompatybilne z TWS.

1. Proszę włączyć oba głośniki i wybrać tryb "Bluetooth";

2. Naciśnij przycisk "TWS" (7) jednego z głośników, aż usłyszysz "beep". Stanie się on głównym głośnikiem (lewy channel), który automatycznie wyszuka i połączy się z innym głośnikiem (prawy kanał). Po połączeniu usłyszysz "beep";

3. Podłącz telefon komórkowy lub odtwarzacz Bluetooth do głośnika przez Bluetooth. Po połączeniu można odtwarzać muzykę za pomocą systemu stereo głośnikowego TWS.

Funkcja TWS działa w trybie TWS, manipulacje wykonywane na głównym głośniku będą jednocześnie wykonywane na innym głośniku. Na przykład regulacja głośności, wybór poprzedniego i następnego utworu, odtwarzanie i pauza, włączanie i wyłączanie zasilania. Uwaga

- Jeśli 2 głośniki nie są sparowane, wyłącz oba urządzenia i powtórz kroki 1, 2 i 3.

- Funkcja TWS działa tylko pomiędzy równymi głośnikami lub z innymi głośnikami, które korzystają z tego samego mikroprocesora lub rozwiązania.

AUX-IN

1. Włącz urządzenie i wybierz funkcję "AUX";

2. Podłącz dowolne urządzenie wyposażone w wyjście audio, poprzez kabel 3,5mm jack do AUX IN (15);

3. Użyj urządzenia zewnętrznego z ich poleceń.

KORZYSTANIE Z MIKROFONU BEZPRZEWODOWEGO

1. Zdejmij pokrywę z tyłu Mikrofonów, włóż 2 baterie "AA" do każdego mikrofonu zwracając uwagę na wskazane polaryzacje i ponownie zamknij pokrywę;

2. Włącz mikrofon przesuwając środkowy przełącznik w górę. Jeśli wskaźnik zasilania miga lub nie świeci się, sprawdź czy baterie są naładowane i czy zostały włożone z właściwą polaryzacją;

3. Wyreguluj głośność, obracając pokrętło MIC VOL (3);

4. Jeśli wskaźnik zasilania miga po włączeniu mikrofonu, baterie są wyczerpane, należy je natychmiast wymienić.

Uwaga:

- Skuteczny zasięg mikrofonu bezprzewodowego wynosi 15m. Nie należy używać ponad ten zasięg.

- Nie należy używać dwóch mikrofonów pracujących na tej samej częstotliwości, w przeciwnym razie wystąpią przestłuchy i zakłócenia.

- Jeśli używasz więcej mikrofonów bezprzewodowych w tym samym czasie, muszą być one ustawione na różne częstotliwości i powinny być oddalone od siebie co najmniej na 30m.

- Nie umieszczaj urządzenia zbyt blisko odtwarzacza DVD/CD/VCD, ponieważ mają one silne częstotliwości i mogą wpływać na mikrofon

DZIAŁANIE FUNKCJI REC

Nagrywanie z mikrofonu do pamięci USB

1. Włącz urządzenie;

2. Włóż pamięć USB do gniazda (16);

3. Włącz mikrofon;

4. Naciśnij przycisk REC (5) na urządzeniu i mów używając mikrofonu;

5. Naciśnij ponownie przycisk REC (5), aby zakończyć nagrywanie; nagrany plik zostanie zapisany w pamięci USB.

DANE TECHNICZNE

1. Zasilanie: 15V 2A, wewnętrzny akumulator kwasowo-ółowiowy 12V 4,5Ah

2. Moc: Maks. 65W

3. Temperatura pracy: 0° \~ 40°C

4. Wilgotność: 5% \~ 90%

5. Moc wyjściowa audio: 120W
6. Pasmo przenoszenia: 45Hz - 20KHz
7. Współczynnik S/N: 71dB
8. Czułość: 95±3dB
9. Impedancja: 4Ω
10. Szczytowa moc transmisji Bluetooth: 2,5mW
11. Maksymalna moc transmisji Bluetooth: 1,9mW
12. Pasmo transmisji Bluetooth: 2,4GHz
13. Wymiary: 435x303x656mm
14. Waga: 12,5 kg

MIKROFONY BEZPRZEWODOWE

1. Zakres częstotliwości: 174MHz - 216MHz
2. Pasmo częstotliwości: VHF
3. Modulacja: FM
4. Częstotliwość nadawania: 202,75MHz i 208,6MHz
5. Moc nadawania: 10mW (±1)
6. Prąd pracy: <30mA
7. Zasilanie: 2x 1,5V (typ "AA") nie dołączone
