TH401KT - Okap kuchenny Götze & Jensen - Bezpłatna instrukcja obsługi

Typ produktu	Okap kuchenny podszafkowy
Model	TH401KT
Marka	Götze & Jensen
Szerokość	60 cm
Głębokość	50 cm
Wysokość (bez komina)	15 cm
Waga netto	8 kg
Zasilanie	230 V / 50 Hz
Moc silnika	150 W
Maksymalny poziom hałasu	65 dB
Wydajność wyciągu	400 m³/h
Liczba biegów	3
Oświetlenie	2 x LED 3 W
Typ filtra	Filtr tłuszczowy aluminiowy, wielokrotnego użytku
Materiał obudowy	Stal nierdzewna
Funkcja recyrkulacji	Możliwa (wymaga filtra węglowego, opcjonalnie)
Czyszczenie filtra	Mycie w zmywarce lub ręczne
Wymiana filtra węglowego	Co 3-6 miesięcy w zależności od użytkowania
Bezpieczeństwo	Wyłącznik automatyczny, zabezpieczenie przed przegrzaniem
Części zamienne dostępne	Tak (filtry, żarówki, panele sterowania)
Gwarancja	2 lata

Często zadawane pytania - TH401KT Götze & Jensen

Jak zainstalować okap TH401KT?

Instalacja powinna być przeprowadzona przez wykwalifikowanego elektryka. Okap montuje się pod szafką kuchenną na wysokości 65-75 cm nad płytą grzewczą. Należy podłączyć do przewodu wentylacyjnego lub użyć trybu recyrkulacji z filtrem węglowym.

Jak czyścić filtr tłuszczowy?

Filtr aluminiowy można myć w zmywarce w temperaturze do 65°C lub ręcznie w ciepłej wodzie z detergentem. Po wyschnięciu zamontować z powrotem. Zaleca się czyszczenie co miesiąc.

Jak wymienić filtr węglowy?

Filtr węglowy znajduje się za filtrem tłuszczowym. Należy go wyjąć i zastąpić nowym. Montaż co 3-6 miesięcy w zależności od intensywności użytkowania.

Dlaczego okap głośno pracuje?

Poziom hałasu może wzrosnąć z powodu zatkanego filtra lub nieprawidłowej instalacji. Sprawdź filtr i drożność przewodu wentylacyjnego. Normalny hałas to 55-65 dB.

Czy okap może pracować w trybie recyrkulacji?

Tak, model TH401KT obsługuje recyrkulację. Wymaga to zakupu filtra węglowego (opcjonalnie). Powietrze jest oczyszczane i zawracane do pomieszczenia.

Jakie oświetlenie jest zastosowane?

Okap wyposażony jest w dwie lampy LED o mocy 3 W każda. Zapewniają dobre oświetlenie płyty grzewczej. W razie potrzeby można je wymienić.

Czy można sterować okapem zdalnie?

Nie, model TH401KT nie posiada pilota ani łączności bezprzewodowej. Sterowanie odbywa się za pomocą przycisków na panelu.

Jaka jest wydajność okapu?

Maksymalna wydajność wyciągu wynosi 400 m³/h przy trzecim biegu. W trybie recyrkulacji wydajność może być nieco niższa.

Jak wyczyścić obudowę?

Obudowę ze stali nierdzewnej przecieraj miękką ściereczką zwilżoną wodą z delikatnym detergentem. Unikaj środków ściernych i chloru.

Gdzie znaleźć części zamienne?

Części zamienne (filtry, żarówki, panele) są dostępne u autoryzowanych dealerów lub na stronie producenta. Zalecamy używanie oryginalnych części.

INSTRUKCJA OBSŁUGI TH401KT Götze & Jensen

1. Niniejszą instrukcję obsługi należy zachować, aby móc z niej skorzystać w każdej chwili.
2. Należy zapoznać się z treścią niniejszej instrukcji obsługi, która zawiera dokładne informacje dotyczące instalacji, montażu i konserwacji okapu.
3. Okap może różnić się pod względem wyglądu od okapu przedstawionego na rysunkach w niniejszej instrukcji, ale zalecenia dotyczące obsługi, konserwacji i montażu okapu pozostają niezmienione.
4. Nie należy dokonywać zmian elektrycznych czy mechanicznych w okapie.
5. Nie należy podłączać urządzenia do sieci przed ukończeniem montażu.
6. Wszelkie czynności montażowe i konserwacyjne należy wykonywać w rękawicach ochronnych.
7. Nie należy używać okapu bez prawidłowo zamontowanego filtra.
8. Montaż niezgodny z niniejszą instrukcją może powodować zagrożenie porażeniem elektrycznym.
9. Pod okapem kuchennym nie wolno używać otwartego ognia.
10. Posiłki przygotowywane na bazie tłuszczu powinny być stale nadzorowane, gdyż przegrzany tłuszcz może się łatwo zapalić.
11. Zasysane przez okap powietrze nie może być odprowadzane do kanału kominowego służącego do odprowadzania spalin z urządzeń spalających gaz lub inne paliwo (nie dotyczy to okapów z obiegiem zamkniętym).
12. Jeżeli w gospodarstwie domowym oprócz okapu, eksploatuje się inne urządzenia o zasilaniu nieelektrycznym (np. piece na paliwa ciekłe, grzejniki przepływowe, termy) należy zadbać o wystarczającą wentylację pomieszczeń (dopływ powietrza).
13. Nie należy wyciągać wtyczki z gniazda sieciowego pociągając za przewód zasilający.
14. Przewód zasilający nie może dotykać gorącej powierzchni.
15. Nie należy uruchamiać urządzenia, jeśli przewód zasilający jest uszkodzony.
16. Wymiana uszkodzonego przewodu zasilającego może być wykonana

wyłącznie przez producenta, serwis lub wykwalifikowanego specjalistę.

1. Okap powinien być czyszczony zarówno wewnątrz jak i na zewnątrz przynajmniej raz w miesiącu lub co 35 godzin pracy okapu. Każdorazowo przed czyszczeniem okapu, zasilanie okapu musi być odłączone (należy wyjąć wtyczkę zasilającą lub wyłączyć bezpieczniki).
2. Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej 8 lat i przez osoby o obniżonych możliwościach fizycznych, umysłowych i osoby o braku doświadczenia i znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie do użytkowania sprzętu w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe. Dzieci nie powinny bawić się sprzętem. Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji sprzętu.

OSTRZEŻENIE:

Należy zwrócić szczególną uwagę na wyróżniony zapis.

UWAGA:

Dostępne części mogą być gorące w czasie pracy kuchenki. Niezgodne z instrukcją zastosowanie śrub lub elementów mocujących może grozić porażeniem prądem elektrycznym.

UWAGA:

Producent nie ponosi odpowiedzialności za uszkodzenia powstałe wskutek niepoprawnego montażu lub użytkowania niezgodnego z instrukcją obsługi.

WPROWADZENIE

Szanowni Państwo! Dzięki jemy za zaufanie i zakup naszego wyrobu. Nasze urządzenie zaprojektowane zostało z myślą o spełnieniu Państwa oczekiwań w zakresie funkcjonalności oraz estetyki. Z pewnością stanowić będzie element zarówno praktyczny jak i dekoracyjny kadej kuchni. Mamy nadzieję, że urządzenie to będzie Państwu służyć przez wiele lat.

Przed przystąpieniem do prac montażowych okapu należy dokładnie zapozna się z treścią niniejszej instrukcji obsługi. Dzięki temu unikną Państwo błędów podczas instalacji oraz problemów z obsługą okapu.

Okap kuchenny przeznaczony jest do stosowania w indywidualnych gospodarstwach domowych, służy on do eliminowania oparów i zapachów powstałych podczas przyrządzania potraw.

OCHRONA ŚRODOWISKA

Rys. A

Li-FeS2
Rys. B

To urządzenie zostało zaprojektowane i wykonane z materiałów oraz komponentów wysokiej jakości, które nadają się do ponownego wykorzystania.

Symbol przekreślonego kontenera na odpady umieszczony na wyrobie (rys. A) oznacza, że produkt podlega selektywnej zbiórce zgodnie z postanowieniem Dyrektywy Parlamentu Europejskiego i Rady 2012/19/UE. Jeżeli na wyrobie umieszczony jest symbol przekreślonego kontenera na odpady (rys. B), oznacza to, że produkt zawiera baterie, które podlegają selektywnej zbiórce zgodnie z postanowieniem Dyrektywy Parlamentu Europejskiego i Rady 2006/66/WE.

Takie oznakowanie informuje, że sprzęt elektryczny i elektroniczny oraz baterie (jeżeli wystpują) po okresie użytkowania, nie mogą by wyrzucone wraz z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania zużytego sprzętu oraz baterii (jeżeli występują) prowadzącym punkty zbiórki zużytego sprzętu elektrycznego i elektronicznego oraz baterii. Prowadzący punkty zbiórki, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu oraz baterii (jeżeli wystpują). Prawidłowa utylizacja zużytego sprzętu oraz baterii (jeżeli wystpują) przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi środowiska naturalnego konsekwencji, wynikających z możliwości obecności w sprzęcie i bateriach składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu i baterii. Gospodarstwo domowe spełnia ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu, zużytego sprzętu, na tym etapie kształtuje się postawy, które wpływają na zachowanie wspólnego dobra jakim jest czyste środowisko naturalne. Gospodarstwa domowe są także jednym z większych użytkowników drobnego sprzętu i racjonalne gospodarowanie nim na tym etapie wpływa na odzyskiwanie surowców wtórnych. W przypadku niewłaściwej utylizacji tego produktu mogą zostać nałożone kary zgodnie z ustawodawstwem krajowym.

DANE TECHNICZNE

Dane techniczne zawarte w niniejszej instrukcji obsługi oraz na dołączonych do okapu etykietach zostały uzyskane poprzez wykonanie pomiarów i obliczeń zgodnie z wymogami rozporządzenia UE nr 65/2014 oraz 66/2014.

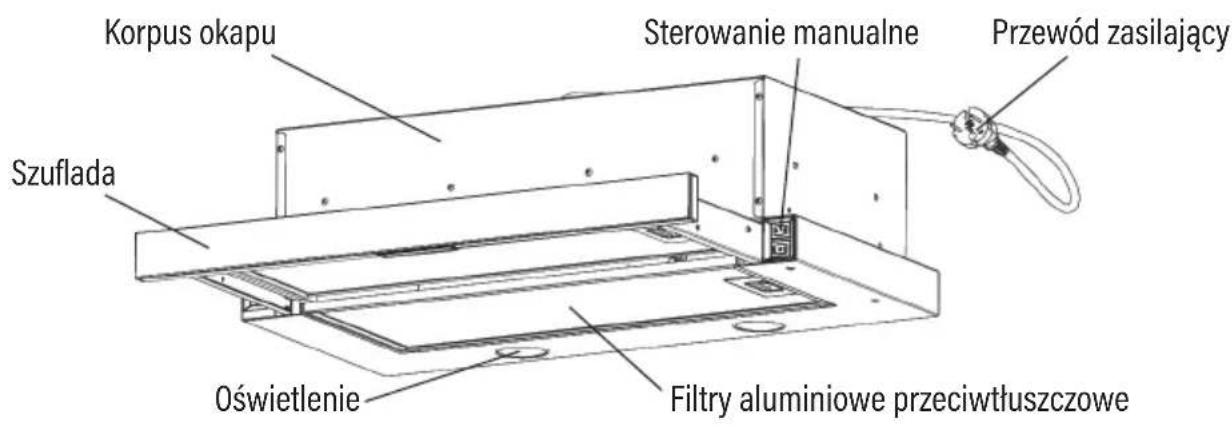

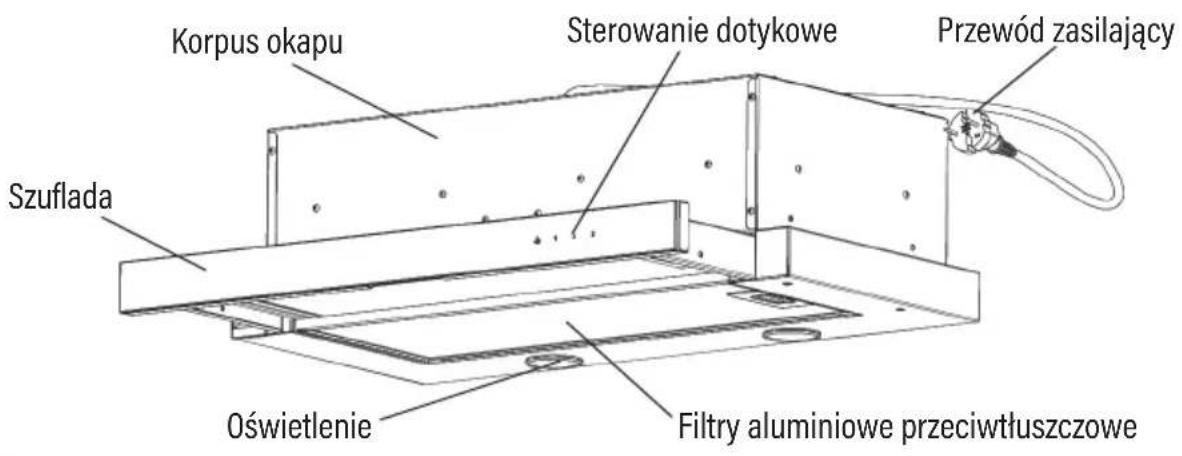

Rys.1 Rysunek poglądowy okapu kuchennego

Korpus okapu Szuflada Oświetlenie Sterowanie manualne Przewód zasilający Filtry aluminiowe przeciwtłuszczowe

Korpus okapu Sterowanie dotykowe Przewód zasilający Szuflada Oświetlenie Filtry aluminiowe przeciwłuszczowe

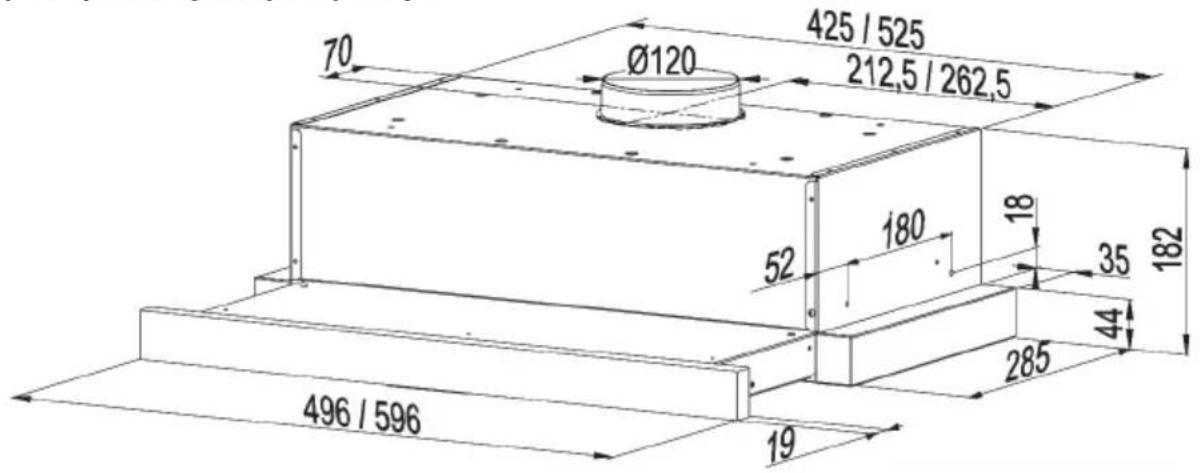

Rys.2 Rysunek gabarytowy okapu

70 Ø120 425 / 525 212,5 / 262,5 52 180 18 35 182 44 285 496 / 596 19

OBSŁUGA

Okap jest przeznaczony do zasysania oparów podczas przygotowywania posiłków. Urządzenie może pracować w dwóch trybach:

Jako wyciąg:

Opary usuwane są na zewnątrz pomieszczenia za pomocą rury odprowadzającej. Rura odprowadzająca nie jest dostępna w komplecie z urządzeniem i należy ją zakupić oddzielnie.

UWAGA:

1. Należy używać jak najkrótszego przewodu odprowadzającego opary.
2. Należy używać przewodu odprowadzającego o jak najgładszej powierzchni wewnętrznej (nie zaleca się stosowania rur typu spiro).
3. Należy stosować przewód o jak najmniejszej liczbie zagięć (kąty zgięć nie powinny być większe niż 90 stopni).
4. Nie zaleca się stosowania zmian przekroju przewodu (większego na mniejszy, np. wylot powietrza ∅ 150 mm na wylot powietrza ∅ 120 mm).

Jako pochłaniacz:

Opary są oczyszczane z tłuszczu i zapachów zanim zostaną zwrócone do pomieszczenia przez kratki w górnej osłonie komina. Aby okap pracował jako pochłaniacz należy zainstalować filtr węglowy (rys. 7). Filtr węglowy nie jest wyposażeniem standardowym, należy dokupić go u sprzedawcy.

INSTALACJA OKAPU

UWAGA:

NIEZGODNE Z INSTRUKCJĄ ZASTOSOWANIE ŚRUB LUB ELEMENTÓW MOCUJĄCYCH MOŻE GROZIĆ PORAŻENIEM PRĄDEM ELEKTRYCZNYM.

Minimalna odległość zawieszenia okapu między powierzchnią, na której znajdują się naczynia na urządzeniu grzewczym (kuchenka gazowa, elektryczna), a najniższą częścią okapu kuchennego (rys. 3) powinno wynosić nie mniej niż 45 cm dla kuchenek o zasilaniu elektrycznym i nie mniej niż 65 cm dla kuchenek gazowych.

Jeżeli w instrukcji obsługi urządzenia grzewczego podana jest większa odległość instalowania okapu kuchennego niż wskazana powyżej, należy dostosować się do takich wskazań.

Montaż okapu i osłony kominowej okapu przedstawiony jest na rysunkach (rys. 5 - rys. 6).

Podczas montażu, należy przestrzegać ogólnie obowiązujących przepisów dotyczących odprowadzenia powietrza z pomieszczeń.

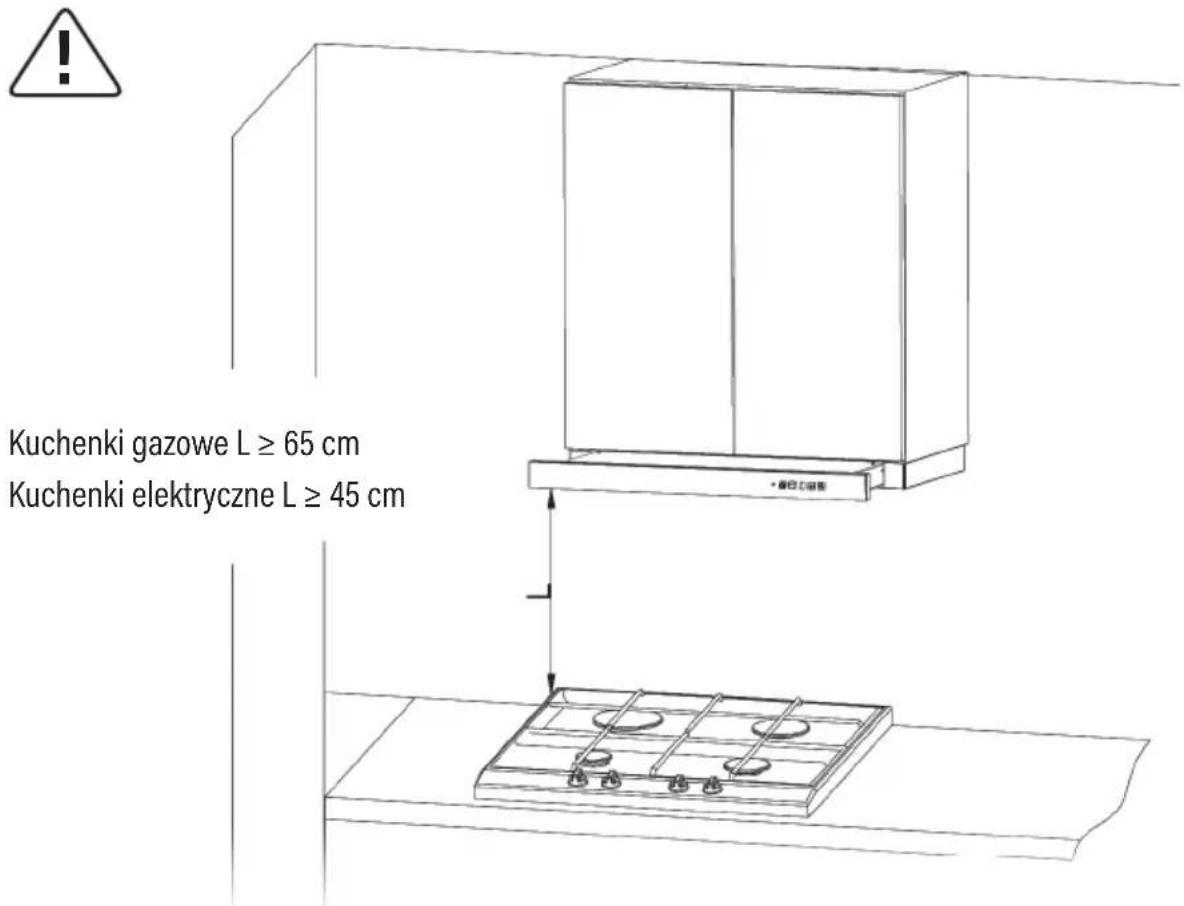

Rys.3 Sugerowana odległość od płyty grzewczej

Kuchenki gazowe L ≥ 65 cm Kuchenki elektryczne L ≥ 45 cm

Przed przystąpieniem do instalacji należy:

1. Sprawdzić, czy wymiary zakupionego produktu są dostosowane do wybranego miejsca docelowego.
2. Sprawdzić, czy w pobliżu strefy montowania okapu, znajduje się gniazdo wtykowe i czy można podłączyć okap do przewodu wentylacyjnego odprowadzającego opary na zewnątrz.
3. Sprawdzić, czy w miejscach, w których będą wykonane wiercenia nie znajdują się przewody instalacyjne (elektryczne, hydrauliczne itp.)
4. Wyposażyc się w następujące narzędzia: miarkę, ołówek, wiertarkę/wkrętarkę, wkręty do drewna, śrubokręt.

Czynności montażowe:

1. Wysunąć szufaldę i wymontować filtry aluminiowe przeciwtłuszczowe z okapu (rys. 4).
2. Przygotować szafkę do montażu okapu. Okap można zamontować na kilka sposobów, w zależności od wersji okapu.

- okap montowany jest do boku szafki (rys. 5a). Należy dodatkowo wyposażć się w element drewniany (szt. 2) „A” i zamontować go w szafce zgodnie z rysunkiem (rys. 5a) bądź okap montowany jest do półki w szafce (rys. 5c). Należy zwrócić szczególną uwagę na wysokość H zaznaczoną na rysunku. Wsunąć delikatnie okap do szafki (rys. 5b, rys. 5d), przytrzymać lub poprosić drugą osobę o pomoc, następnie wkręcić wkręty w miejsca do tego celu przeznaczone;

- okap montowany jest do pleców szafki/ściany. Zaznaczyć na ścianie/pleckach szafki charakterystyczne punkty mocowań okapu. Użyj wiertarki i wywiercić otwory (rys. 6a). W wywiercone otwory włożyć kołki rozporowe, wkręcić wkręty pozostawiając 7 mm długości wkrętu na zewnątrz kółka (rys. 6b). Zawiesić okap kuchenny na niedokręconych wkrętach. Umieścić poziomicę na korpusie okapu kuchennego. Ustawić okap w poziomie zgodnie ze wskazaniem poziomicy, przekręcając element „A”, a następnie dokręcając wkręty (rys. 6c).

1. Zamontować filtry aluminiowe przeciwtłuszczowe. Czynność wykonać w odwrotnej kolejności niż demontaż (rys. 4).

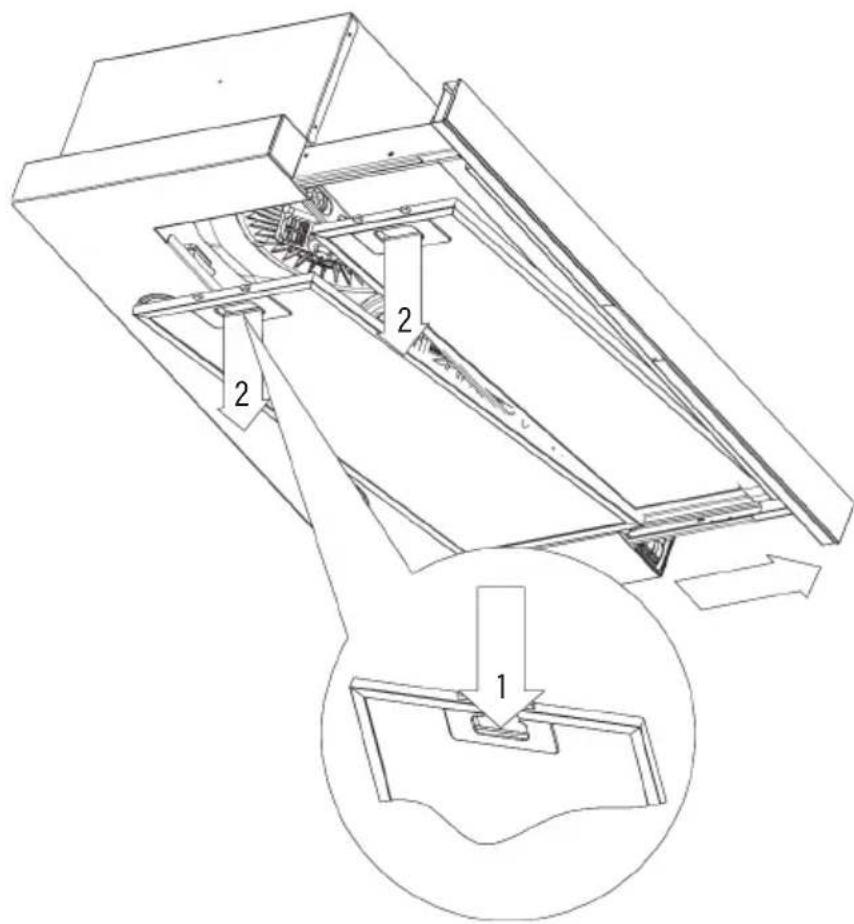

Rys.4 Demontaż filtrów aluminiowych przeciwtłuszczowych

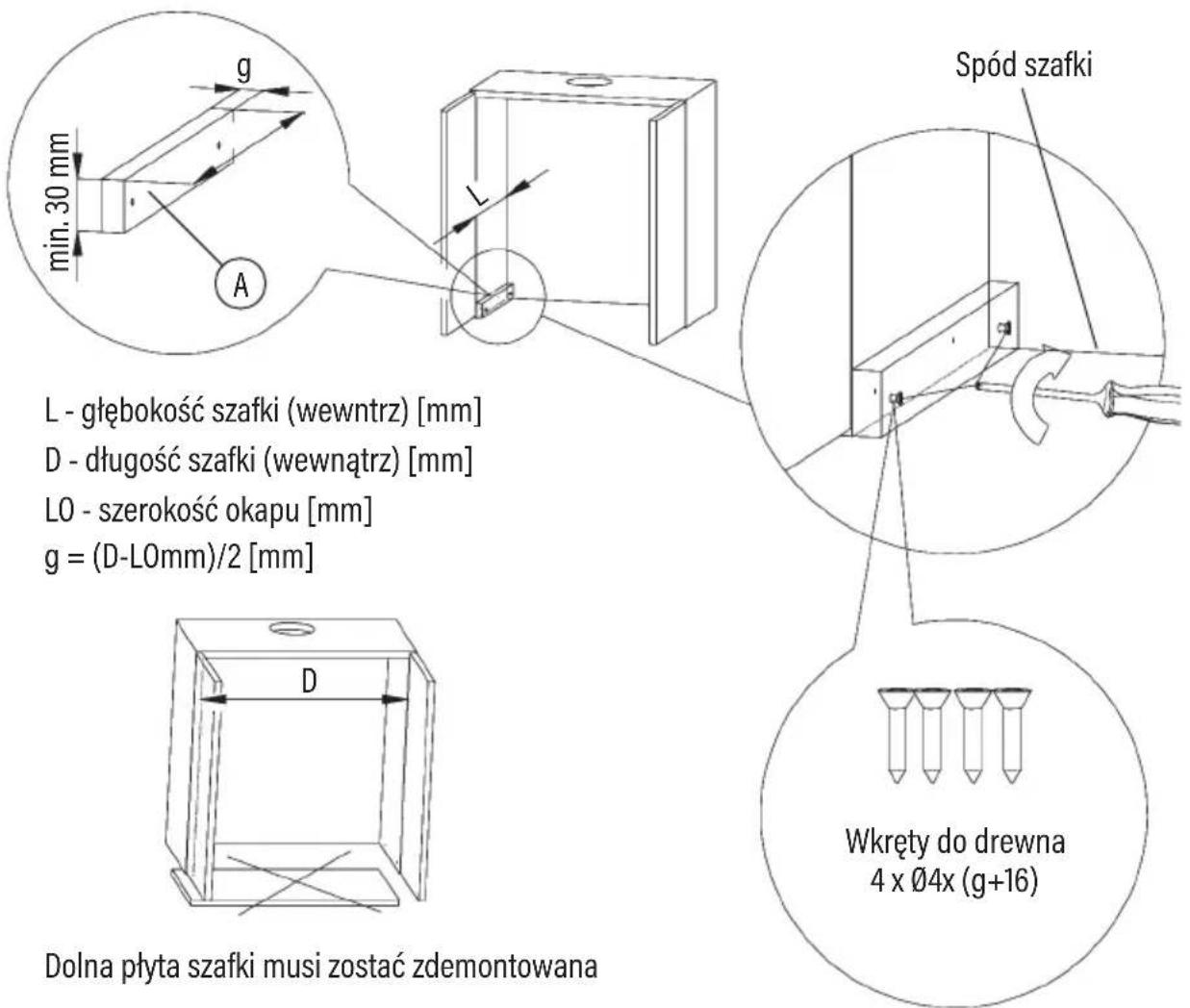

Rys.5a Montaż korpusu okapu, wersja: mocowanie boczne

g min. 30 mm A L - głębokość szafki (wewnitz) [mm] D - długość szafki (wewnątrz) [mm] LO - szerokość okapu [mm] g = (D-LOmm)/2 [mm] Spód szafki D Wkręty do drewna 4 x Ø4x (g+16) Dolna płyta szafki musi zostać zdemontowana

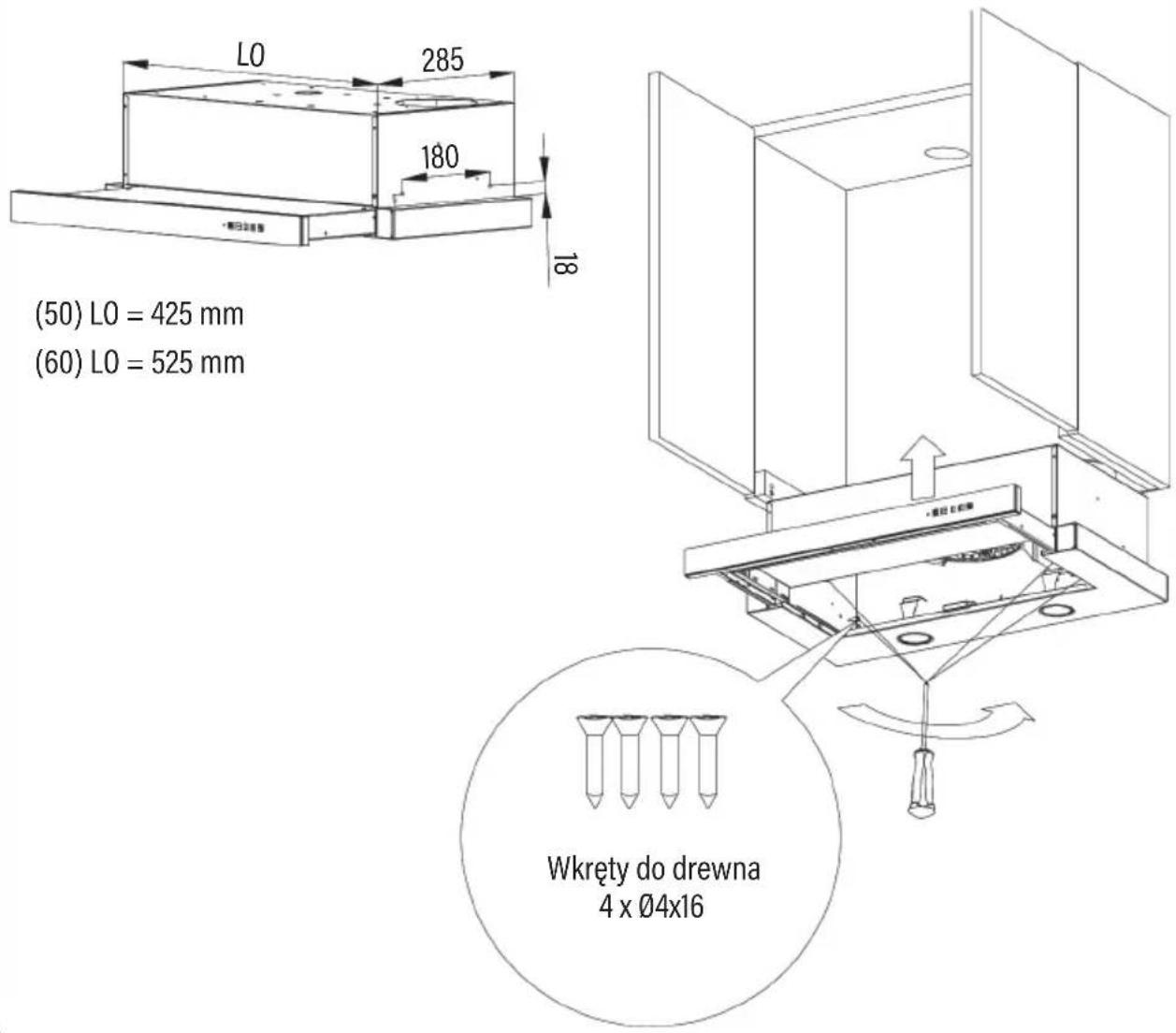

Rys.5b Montaż korpusu okapu, wersja: mocowanie boczne

(50) L0 = 425 mm (60) L0 = 525 mm Wkręty do drewna 4 x Ø4x16

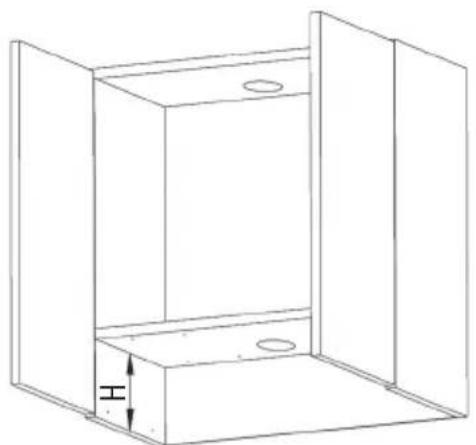

Rys.5c Montaż korpusu okapu, wersja: mocowanie górne

Dolna płyta szafki musi zostać zdemontowana

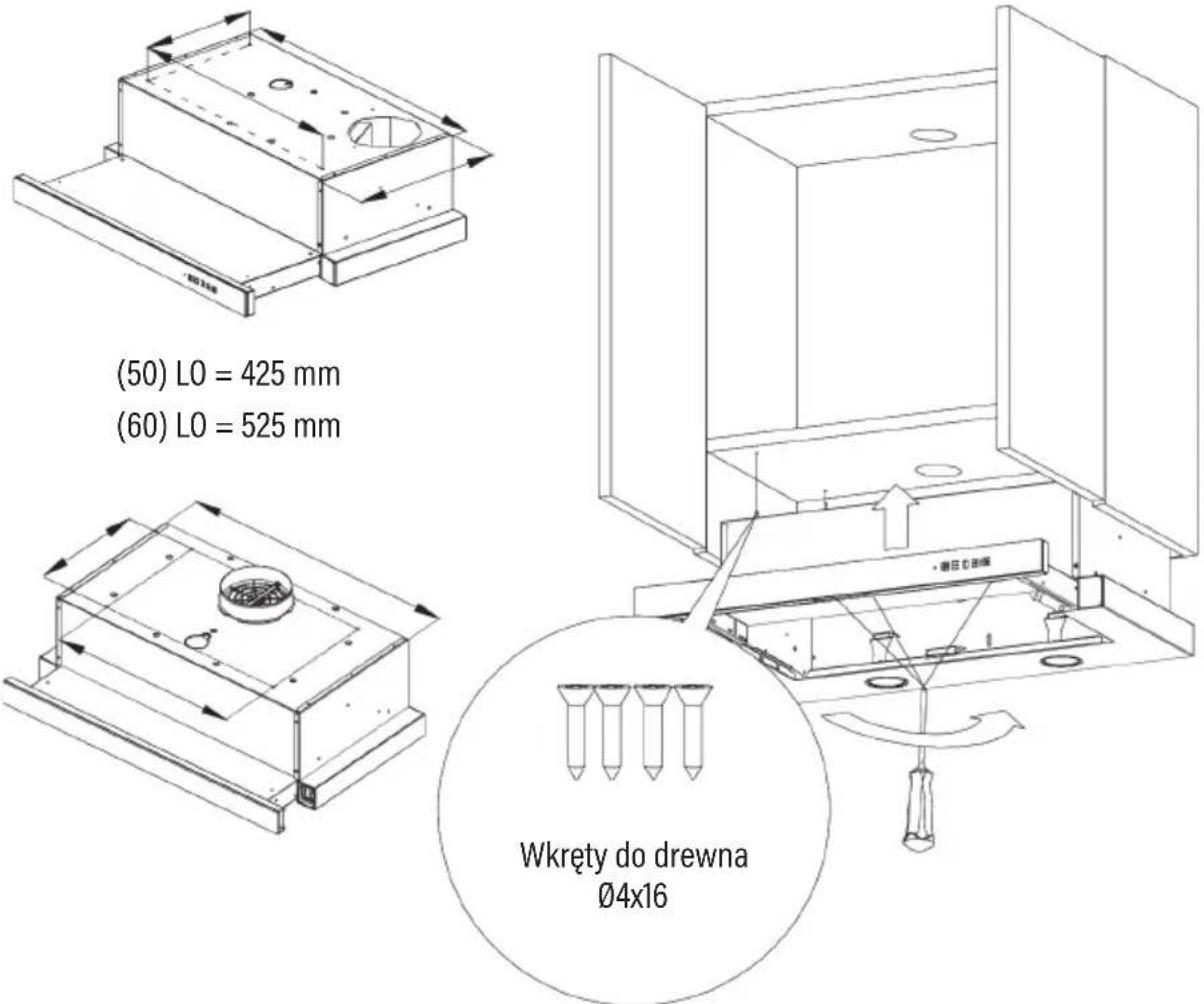

Rys.5d Montaż korpusu okapu, wersja: mocowanie górne

(50) L0 = 425 mm (60) L0 = 525 mm Wkręty do drewna Ø4x16

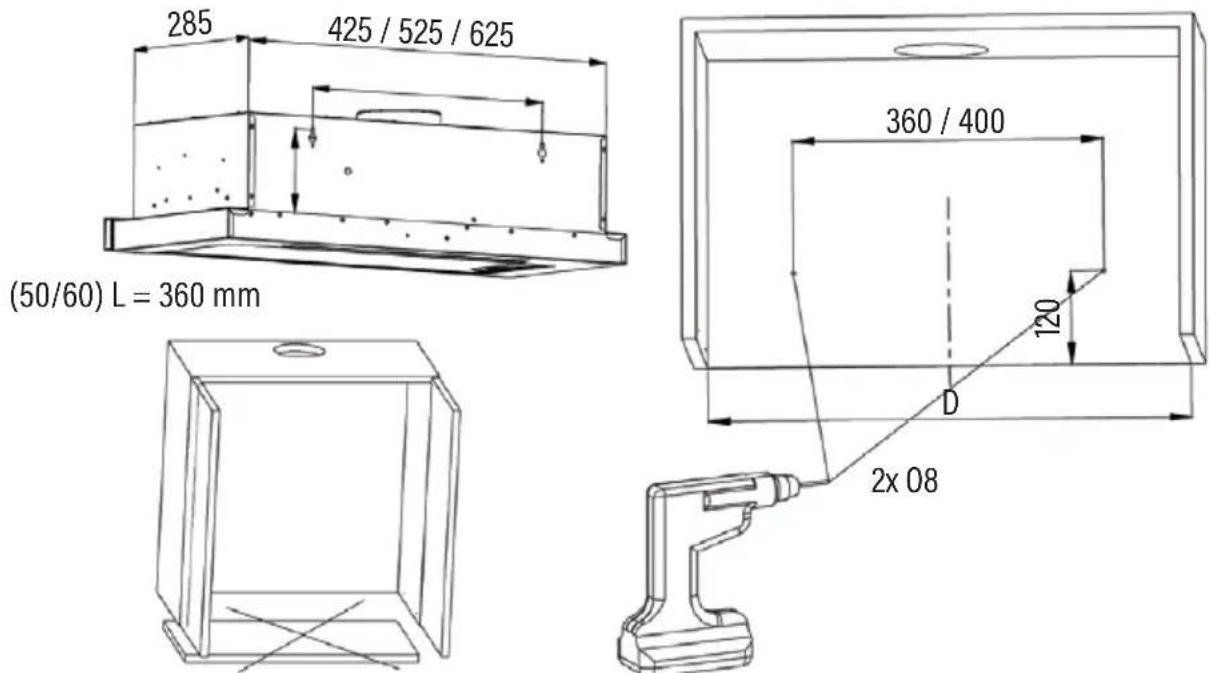

Rys.6 Montaż korpusu okapu, wersja: mocowania na plecach

(50/60) L = 360 mm 285 425 / 525 / 625 360 / 400 120 D 2x 08

Dolna płyta szafki musi zostać zdemontowana

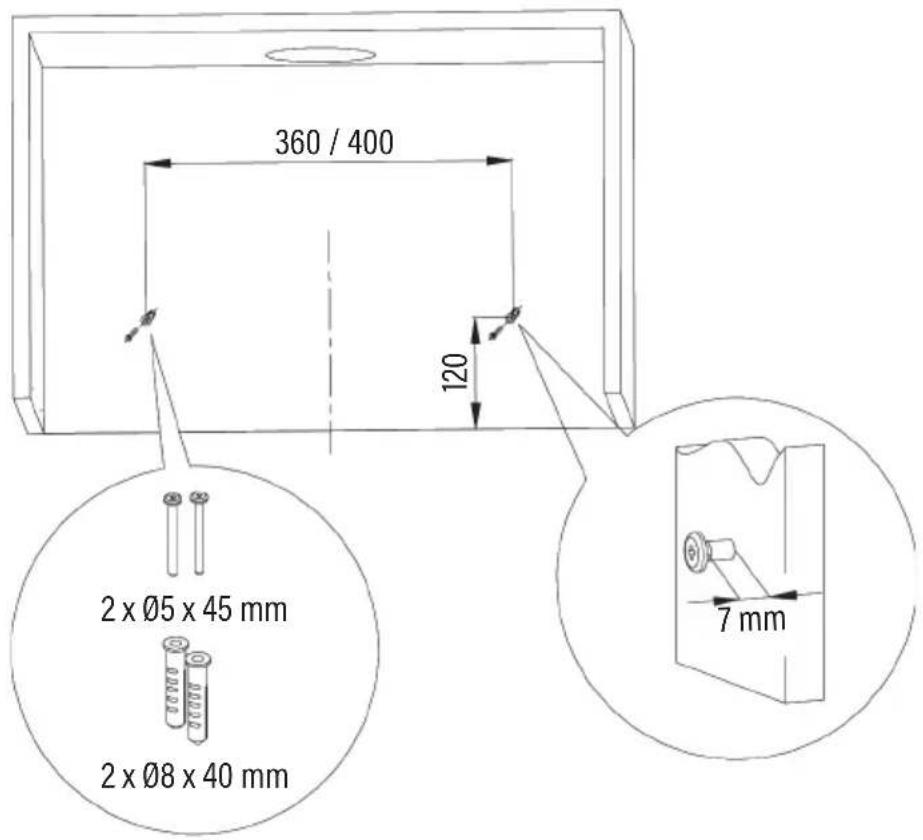

Rys.6b Montaż korpusu okapu, wersja: mocowanie na plecach - montaż kołków

360 / 400 120 2 x Ø5 x 45 mm 2 x Ø8 x 40 mm 7 mm

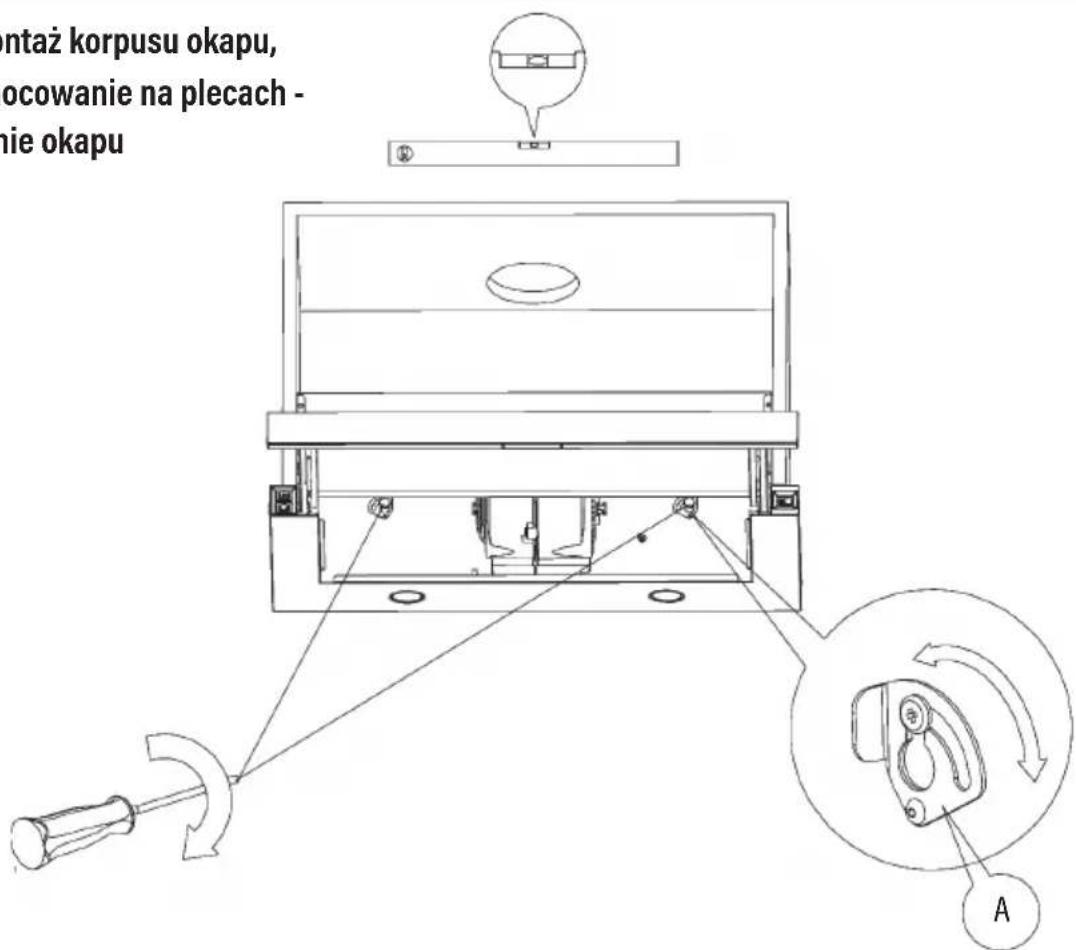

Rys.6c Montaż korpusu okapu, wersja: mocowanie na plecach - zawieszenie okapu

ntaż korpusu okapu, ocowanie na plecach - nie okapu A

PODŁąCZENIE ELEKTRyCZNE

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce umieszczonej w wewnętrznej części okapu. Jeżeli okap wyposażony jest we wtyczkę, należy ją umieścić w gniazdku wtykowym spełniającym wymagania obowiązujących przepisów i znajdującym się w łatwo dostępnym miejscu. Jeżeli okap nie jest wyposażony we wtyczkę, instalację okapu należy powierzyć osobie z odpowiednimi uprawnieniami (np. elektrykowi).

CZySZCZENIE I KONSERWACJA

Przed wykonaniem jakichkolwiek czynności związanych z konserwacją urządzenia, należy wyjąć wtyczkę z gniazdka. Okap należy czyścić łagodnymi środkami czyszczącymi, nie należy używać środków ściernych. Regularna konserwacja znacznie poprawia jakość pracy i trwałość okapu. Czynność czyszczenia okapu należy powtarzać przynajmniej raz w miesiącu lub co 35 godzin pracy okapu. Do mycia okapu w żadnym wypadku NIE WOLNO STOSWAĆ ŚRODKÓW NA BAZIE ALKOHOLU. Elementy satynowe (INOX) należy czyścić specjalnymi preparatami do tego celu przeznaczonymi.

UWAGA:

NIEPRZESTRZEGANIE PRZEPISÓW DOTyCZąCyCH CZySZCZENIA URZąDZENIA I WymIANy fILTRÓW mOŻE POWODOWAĆ POWSTANIE ZAGROŻENIA POŻAREm. ZALECA SIĘ ZATEm PRZESTRZEGANIE PODANyCH WSKAZÓWEK. PRODUCENT NIE PONOSI ODPOWIEDZIALNOŚCI ZA EWENTUALNE USZKODZENIA SILNIKA LUB POŻARy SPOWODOWANE NIEWŁAŚCIWym UŻyTKOWANIEm.

fILTR PRZECIWTŁUSZCZOWy

Okap jest wyposażony w filtr aluminiowy, który zatrzymuje cząstki tłuszczu pochodzące z gotowania. Filtr wyjmuje się poprzez przesunięcie zamków w kierunku wskazanym strzałkami (rys. 4). Filtr powinien być myty ręcznie poprzez zanurzenie na 15 minut w wodzie z płynem do mycia naczyń o temperaturze 40-50°C. Po upływie 15 minut, należy rozpocząć mycie, a następnie dokładnie opłukać filtr. Filtr musi być suchy przed ponownym umieszczeniem w okapie. Filtr może być również myty w zmywarkach. Filtr, podczas mycia, może się odbarwić, co nie ma wpływu na jego właściwości filtrowania. Nieczyszczony regularnie filtr zmniejsza wydajność okapu i może przyczynić się do powstania pożaru. Filtr należy czyścić przynajmniej co 35 godzin pracy okapu.

fILTR WĘGLOWy

Okap może być wyposażony w filtr węglowy. Filtr węglowy stosuje się wyłącznie kiedy okap nie jest podłączony do przewodu wentylacyjnego. Filtr należy umieścić na obudowie turbiny, jak ilustruje to rysunek (rys. 7). Filtr węglowy powinien być wymieniany co 6 miesięcy.

UWAGA:

NIE WOLNO myć LUB REGENEROWAĆ FILTRA WĘGLOWEGO.

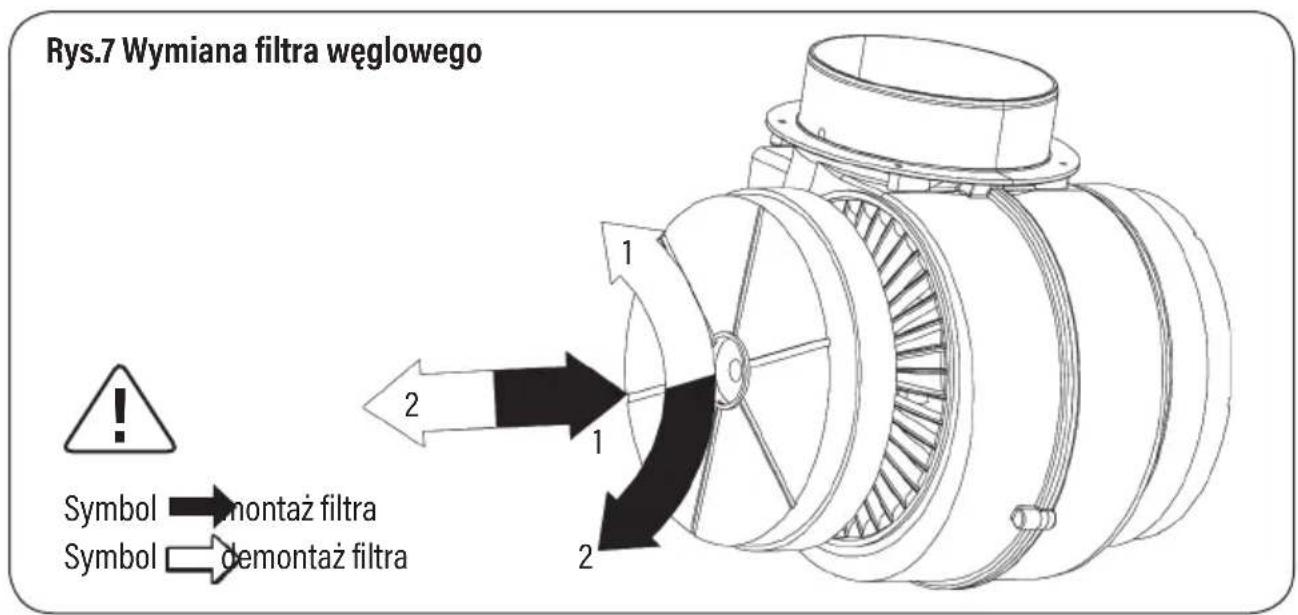

Rys.7 Wymiana filtra węglowego Symbol → montaż filtra Symbol → demontaż filtra

WYMIANA OŚWIETLENIA

Przed przystą pieniem do jakichkolwiek prac zwią zanych z wymianą oświetlenia, należy odłą czyć zasilanie. Jeżeli okap był wcześniej wł ączony należy odczekać, aby żarówki się ochłodziły i po ochłodzeniu można przystą pić do ich wymiany. Proces wymiany żarówki przedstawia rysunek (rys. 8).

UWAGA:

PRZED WYMIANĄ ŻARÓWEK NALEŻY ODŁĄCZYĆ ZASILANIE OKAPU.

NIE NALEŻY DOTYKAĆ ŻARÓWEK DOPÓKI SĄ GORĄCE.

NALEŻY UWAŻAĆ, ABY NIE DOTYKAĆ BEZPOŚREDNIO ZAKŁADANEJ ŻARÓWKI RĘKAMI.

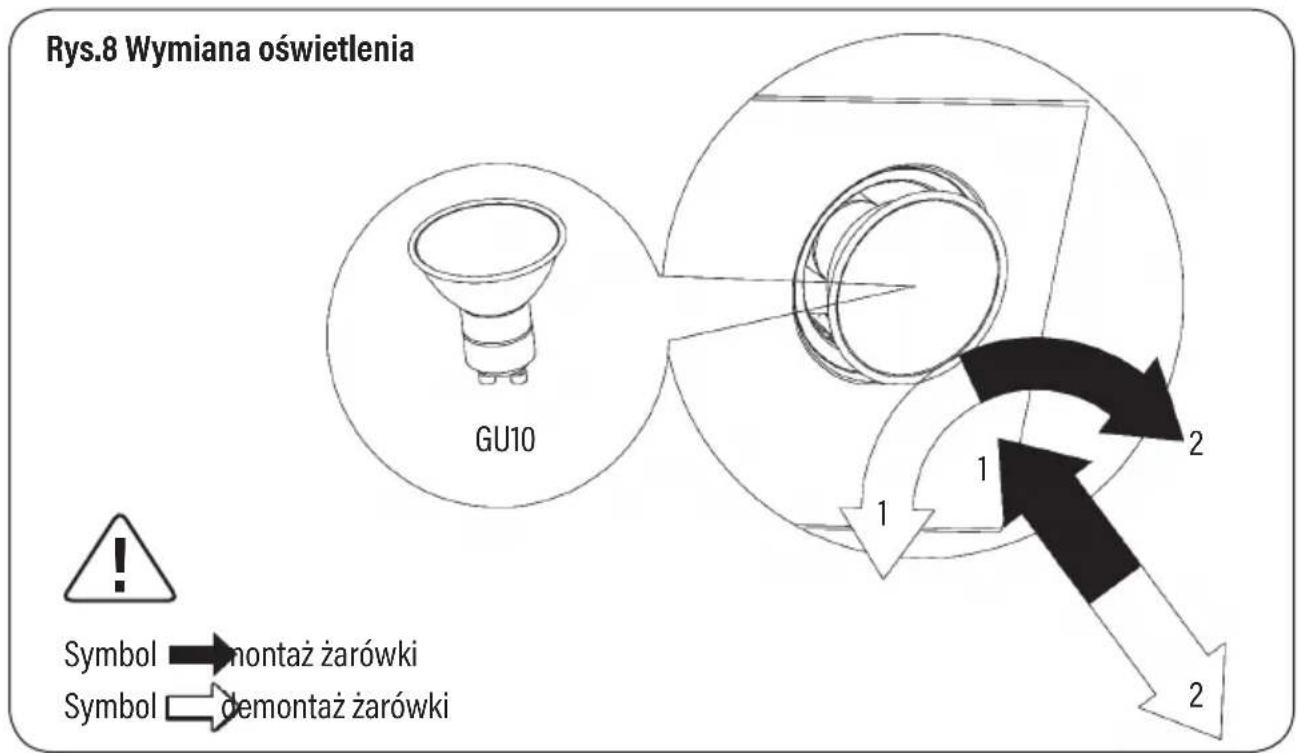

Rys.8 Wymiana oświetlenia GU10 Symbol → montaż żarówki Symbol → demontaż żarówki 1 2 1 2

STEROWANIE PRACĄ OKAPU - STEROWANIE MANUALNE

Włączenie okapu może nastąpić dopiero po rozsunięciu szuflady. Okap wyposażony jest w przełącznik kołyskowy przedstawiony na rysunku poniżej (rys. 9).

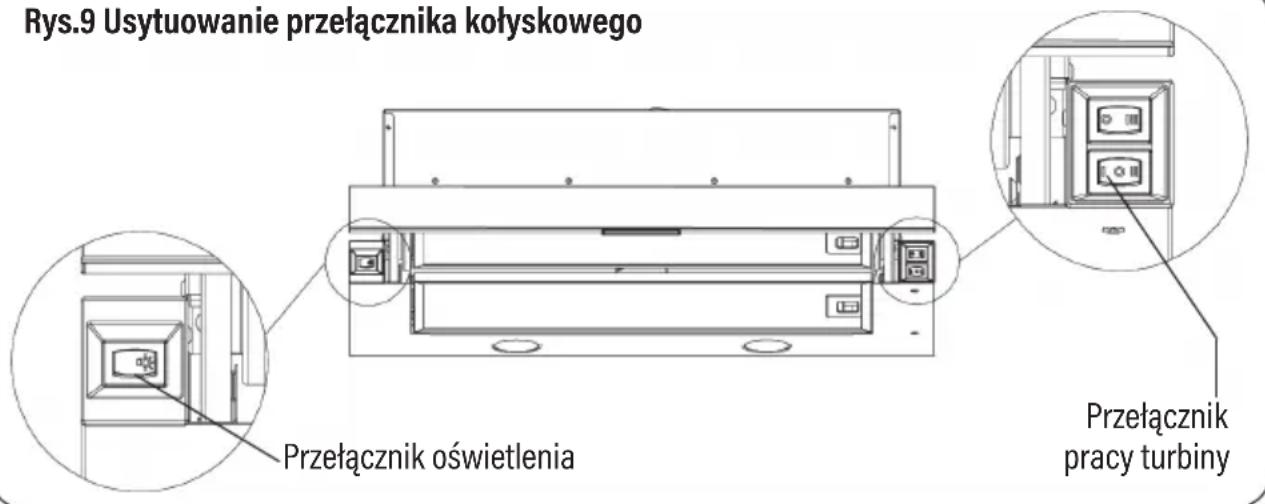

Rys.9 Usytuowanie przełącznika kołyskowego

Rys.9 Usytuowanie przełącznika kołyskowego Przełącznik oświetlenia Przełącznik pracy turbiny

Sterowanie prędkościami turbiny odbywa się za pomocą „przełącznika pracy turbiny”:

• ustawienie przełącznika w pozycji „I” powoduje pracę turbiny z minimalną prędkością;
• ustawienie przełącznika w pozycji „II” powoduje pracę turbiny z średnią prędkością;
• ustawienie przełącznika w pozycji „III“ powoduje pracę turbiny z maksymalną prędkością;
• ustawienie przełącznika w pozycji „0” powoduje wyłączenie turbiny.

Sterowanie oświetleniem odbywa się za pomocą „przełącznika oświetlenia”. Ustawienie przełącznika w pozycji 🔍 powoduje włączenie oświetlenia, w pozycji „0” - wyłączenie.

STEROWANIE PRACĄ OKAPU - STEROWANIE DOTYKOWE

Okap wyposażony jest w sterowanie sensorowe znajdujące się na szybie górnej (rys. 10).

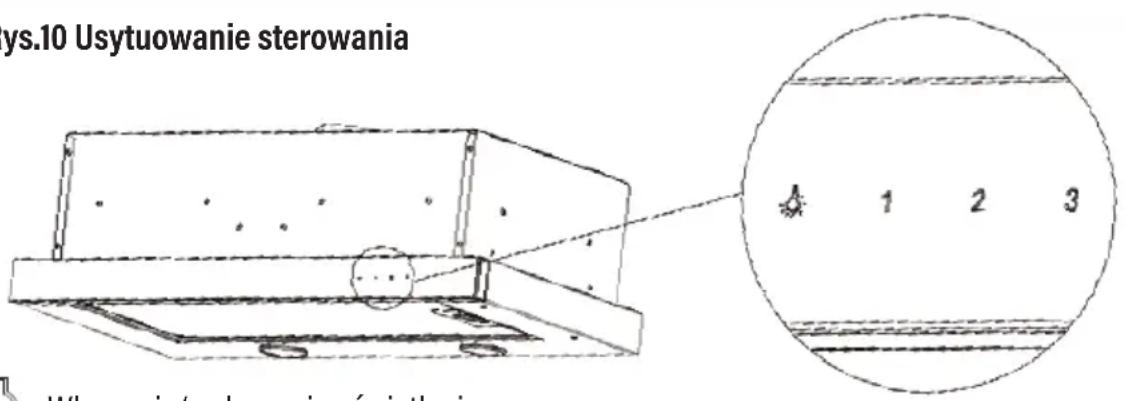

ys.10 Usytuowanie sterowania Właczania/wyłaczania sówietlania

Włączenie/wyłączenie oświetlenia

1 - Uruchomienie pierwszej prędkości roboczej silnika/wyłączenie silnika
2 - Druga prędkość robocza silnika/wyłączenie silnika
3 - Trzecia prędkość robocza silnika/wyłączenie silnika

Okap uruchamia się poprzez naciśnięcie dowolnego przycisku oznaczonego cyfrą 1, 2, 3. Ponowne użycie tego samego przycisku powoduje wyłączenie silnika. Regulacja prędkości okapu pozwala na wybór optymalnej prędkości przy minimalnym hałasie.

Sterownik okapu wyposażony jest w wyłącznik czasowy turbiny, który wyłącza turbinę okapu po upływie 15 minut od włączenia licznika. Aby wyłącznik czasowy mógł zostać włączony turbina okapu musi pracować na dowolnej prędkości biegu 1, 2, 3. Aktywacja timera następuje poprzez przytrzymanie dowolnego przycisku z cyfrą przez 5 sekund. Podświetlenie cyfry zacznie pulsować. Wyłączenia tej funkcji można dokonać przez ponowne przyciśnięcie dowolnej cyfry prędkości okapu.

Sterownik okapu wyposażony jest w funkcję automatycznego wyłączenia pracy turbiny po upływie 2 godzin beczynności sterowania okapem.

SPOSO By ZmNIEJSZENIA WPŁyWU PROCESU GOTOWANIA NA ŚRODOWISKO

• W celu zmniejszenia zużycia energii należy gotować w naczyniach pod przykrywką.
- Filtry aluminiowe okapu należy utrzymywać w czystości (zalecany czas pracy filtra aluminiowego pomiędzy jego czyszczeniami wynosi max. 35 h pracy okapu).
- Należy dbać o drożność przewodów wentylacyjnych.
- Poziom pracy turbiny podczas gotowania, należy zawsze ustawiać na minimalny bieg, który pozwoli na usunięcie oparów przy aktualnej intensywności gotowania.

KARTA PRODUKTU

Karta produktu umieszczona jest wewnątrz okapu.

ROZWIąZyWANIE PROBLEmów

	Objawy Przyczyny wystąpienia Sposoby naprawy
1*	Podczas pracy okapu na wyświetlaczu pojawia się pulsująca litera „F”.	Po 35 godzinach pracy okap sygnalizuje konieczność wyczyszczenia lub wymiany filtra przeciwtłuszczowego.	Należy nacisnąć i przytrzymać przez ok. 8 s pole „-” na sterowaniu dotykowym. Filtr należy umyć w zmywarce lub wymienić na nowy.
2*	Wyświetlacz pokazuje jedynie znak „-” (minus i kropka w prawym dolnym rogu), okap nie reaguje na próbę włączenia.	Panel dotykowy został zablokowany - jest to funkcja ułatwiająca mycie okapu.	Aby wyłączyć blokadę należy nacisnąć i przytrzymać przez ok. 10 s pole z symbolem włącznika.
3*	Na wyświetlaczu nie pojawia się żaden symbol, okap nie reaguje na naciskanie pół sterowania.	Prawdopodobnie zawiesił się panel sterowania.	Należy odłączyć okap od źródła zasilania na ok. 15 si włączyć go ponownie.
4*	Wyświetlacz pokazuje symbol jednego z biegów, okap nie reaguje na naciskanie pół sterowania.	Prawdopodobnie zawiesił się panel sterowania.	Należy odłączyć okap od źródła zasilania na ok. 15 si włączyć go ponownie.
5*	Turbina okapu wyłącza się po 15 min pracy, na wyświetlaczu pulsuje np. „1.” (numer aktualnego biegu i kropka w prawym dolnym rogu wyświetlacza).	Został aktywowany auto-matyczny wyłącznik czasowy panelu sterowania.	Aby deaktywować wyłącznik czasowy należy nacisnąć i przytrzymać przez ok 10 s symbol plus lub wyłączyć okap.
6*	Na IV biegu pulsuje cyfra „4” na wyświetlaczu, po 5 min bieg zmieniany jest na III.	Okap wyposażony jest w tryb turbo, który po 5 min pracy automatycznie zmienia bieg na III celem oszczędzania energii.	Trybu turbo należy używać jedynie przy intensywnym gotowaniu.
7*	Okap można obsługiwać jedynie za pomocą panelu sterowania, nie reaguje na pilota.	Wyczerpała się bateria w pilocie lub odległość jest zbyt duża.	Należy wymienić baterię na nową.
8	Okap słabo zasysa opary. Prawdopodobną przyczyną są zanieczyszczone filtry.	Filtr przeciwtłuszczowy, należy umyć lub wymienić na nowy. Filtr węglowy (jeśli występuje), należy wymienić na nowy.
9	Nie świeci się jeden lub więcej punktów świetlnych.	Przepalona żarówka halogenowa/ledowa.	Żarówkę należy wymienić na nową, zgodną z symbolem podanym w instrukcji obsługi.
10	Okap generuje nadmierny hałas i wibracje.	Przyczyną może być nieprawidłowy montaż okapu do ściany lub szafki kuchennej. Nie przykręcono wszystkich przewidzianych wkrętów lub nie dokręcono wkrętów, pozostawiając luz.	Okap musi być zamontowany do ściany lub szafki z wykorzystaniem wszystkich punktów przewidzianych przez producenta. Po wyregulowaniu położenia okapu w pionie i w poziomie należy dokręcić wszystkie wkręty montażowe.
*Dotyczy okapów ze sterowaniem dotykowym.
Jeśli powyższe zalecenia nie rozwiązują problemów, należy skontaktować się z autoryzowanym serwisem AGD uprawnionym do naprawy. Pod żadnym pozorem użytkownik okapu nie jest uprawniony do samodzielnych napraw. Wykaz punktów serwisowych znajduje się na karcie gwarancyjnej oraz na stronie internetowej.
