INSTRUKCJA OBSŁUGI PRWg 40GEO Celma

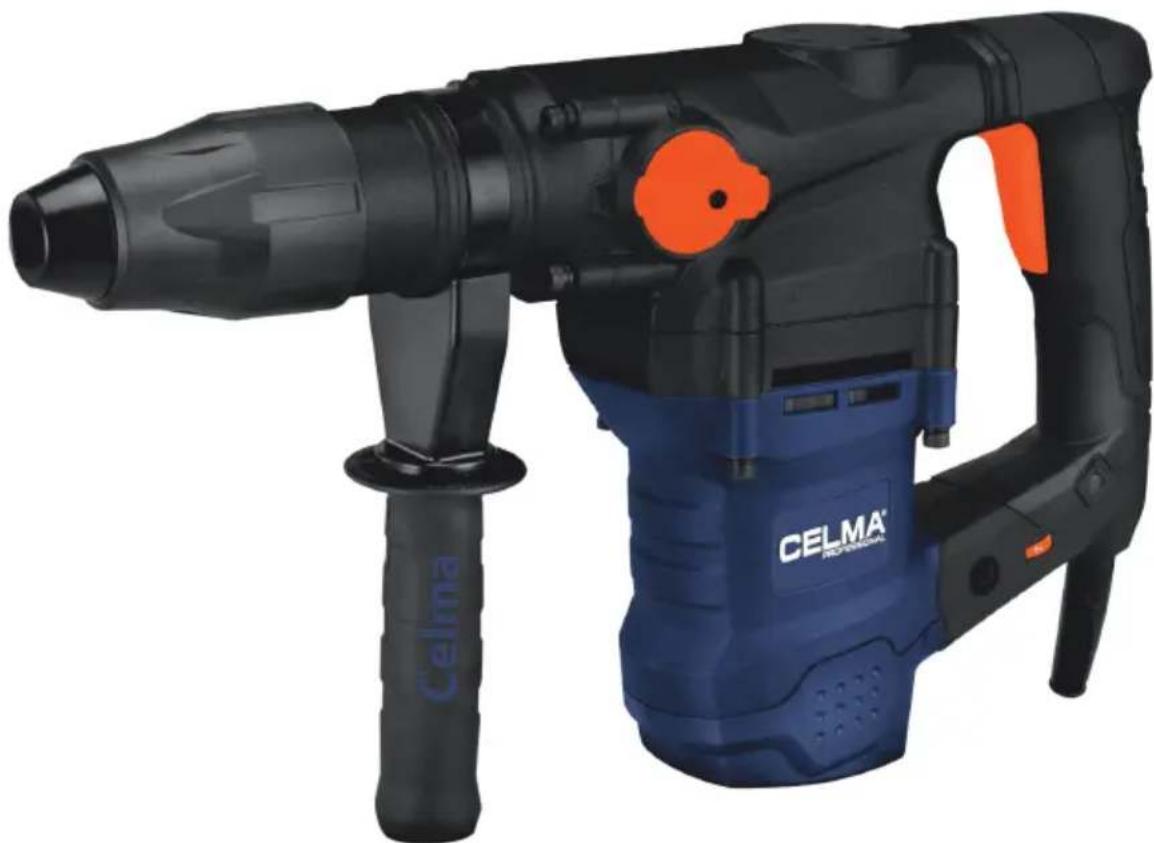

Młot udarowo-obrotowy PRWg 40GEO

INSTRUKCJA ORYGINALNA

Przed przystąpieniem do użytkowania wyrobu konieczne jest dokładne zaznajomienie się z treścią niniejszej instrukcji, a następnie jej ścisłe przestrzeganie

www.celma.com.pl

Młot udarowo-obrotowy PRWg 40GEO

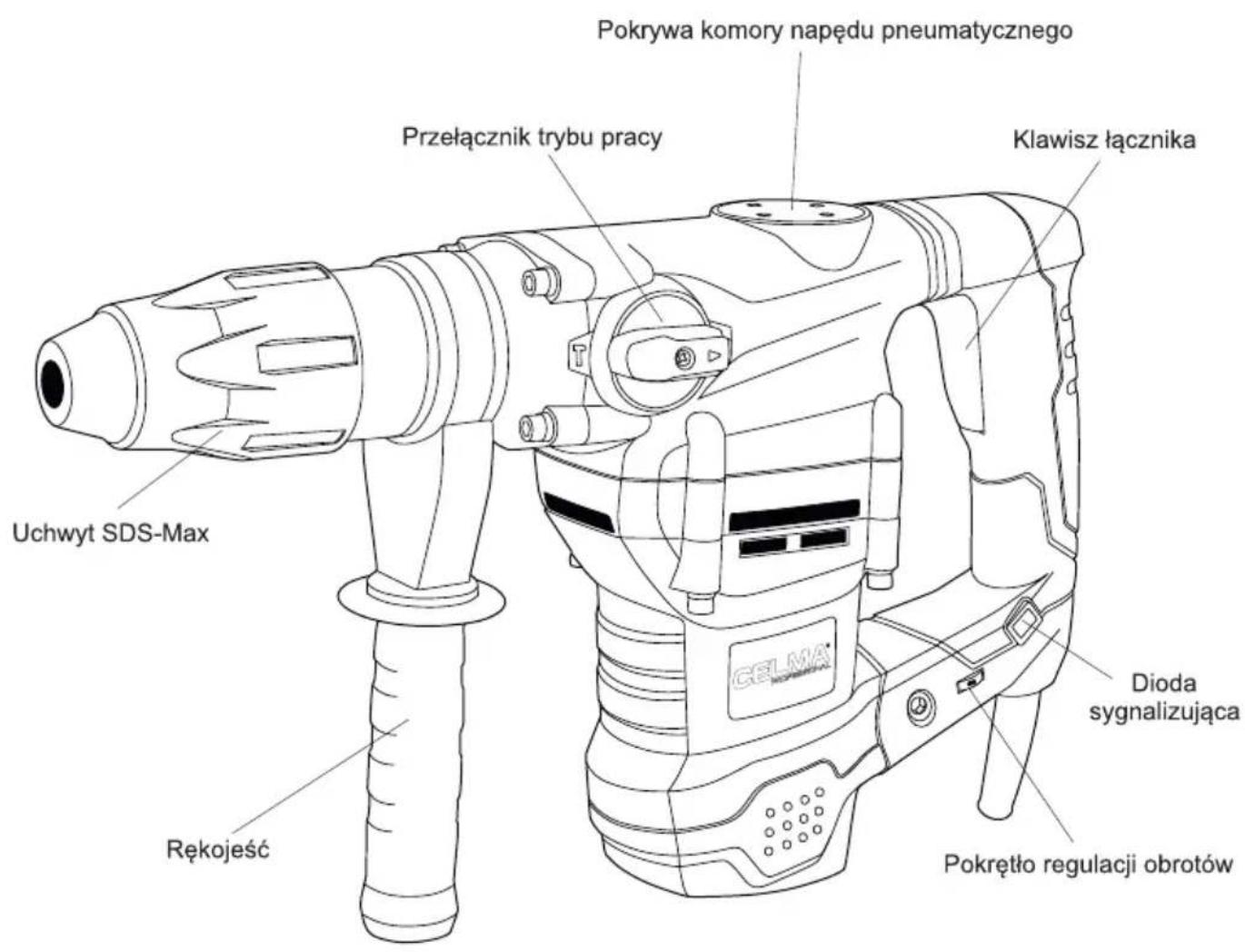

Rys. 1

Polska marka Celma istniejąca na rynku od ponad 50 lat oferuje szeroki asortyment elektronarzędzi profesjonalnych, przeznaczonych dla zakładów przemysłowych i warsztatów rzemieślniczych.

WSTEP

Prawidłowa, niezawodna i bezpieczna praca młotem udarowo-obrotowym PRWg 40GEO, jest uzależniona głównie od prawidłowej eksploatacji. Dlatego w interesie użytkownika jest dokładnie zapoznanie się z treścią niniejszej instrukcji i przestrzeganie wszystkich uwag i zaleceń w niej zawartych. Za szkody powstałe na skutek nieprzestrzegania zaleceń niniejszej instrukcji producent i serwis nie przyjmują odpowiedzialności.

Informacje na które pragniemy zwrócić szczególną uwagę Państwa, zostały napisane wytłuszczoną czcionką i są poprzedzone znakiem „”.

CHARAKTERYSTYKA MŁOTA UDAROWO-OBROTOWEGO PRWg 40GEO

Młot udarowo-obrotowy PRWg 40GEO jest ręcznym narzędziem elektrycznym z klasą izolacji II. Służy do wiercenia z udarem w betonie, podkuwania, długowania, wiercenia pod zakładanie kotew, kruszenia, złobienia, wyrównywania betonu. Urządzenie jest przeznaczone do używania w branżach związanych z montażem instalacji wodno-kanalizacyjnych, centralnego ogrzewania, gazu, a także z wykonaniem hydroizolacji iniekcyjnych.

Młot został wyposażony w uchwyt SDS-Max, elektroniczną regulację obrotów oraz duży, wygodny włącznik. Cały zestaw jest spakowany do trwałej walizki, która znacznie ułatwi transport, przechowywanie, a także zmniejszy ryzyko przypadkowego uszkodzenia elektronarzędzia wraz z wyposażeniem.

PARAMETRY TECHNICZNE MŁOTA UDAROWO-OBROTOWEGO PRWg 40GEO

Napięcie znamionowe 230V, 50Hz

Moc znam. PRWg 40GEO 1600 W

Prędkość obrotowa bez obciążenia 0 - 630 /min

Maksymalna częstotliwość udarów 3800/min

Maks. średnica wiercenia w betonie 40 mm

Energia udaru 10J

Klasa ochrony II

System uchwytów narzędzia SDS-Max

Kabel zasilający 3 m

Masa 7,30 kg

Wymiary 28x46x12

PRODUCENT ZASTRZEGA SOBIE PRAWO DOKONYWANIA ZMIAN KONSTRUKCYJNYCH Młot udarowo-obrotowy PRWg 40GEO, spełnia wymagania Dyrektyw UE.

Karta gwarancyjna stanowi załącznik do niniejszej Instrukcji Obsługi.

Wyposażenie

Szczotki zapasowe	1 sztuka,
Smar	1 sztuka,
Klucz płaski	1 sztuka,
Walizka	1 sztuka.

WARUNKI BEZPIECZNEJ PRACY

OSTRZEŻENIE! Należy przeczytać wszystkie ostrzeżenia i wskazówki dotyczące bezpieczeństwa. Nieprzestrzeganie podanych niżej ostrzeżeń dotyczących bezpieczeństwa i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń.

Zachowaj wszystkie ostrzeżenia i wskazówki dotyczące bezpieczeństwa, aby móc skorzystać z nich w przyszłości.

WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA PRACY Z MŁOTEM UDAROWO-OBROTOWYM

- Należy zakładać ochronniki słuchu podczas pracy. Narażanie się na hałas może spowodować utratę słuchu.

- Narzędzie należy używać z dodatkowymi rękojeściami dostarczonymi z narzędziem. Utrata kontroli może spowodować osobiste obrażenia.

- Podczas wykonywania prac, przy których narzędzie robocze mogłoby natrafić na ukryte przewody elektryczne lub na własny przewód zasilający, elektronarzędzie należy trzymać za izolowane powierzchnie rękojeści. Kontakt z przewodem sieci zasilającej może spowodować przekazanie napięcia na części metalowe elektronarzędzia, co mogłoby spowodować porażenie prądem elektrycznym.

Ogólne ostrzeżenia dotyczące bezpieczeństwa użytkowania narzędzia

OSTRZEŻENIE! Należy przeczytać wszystkie ostrzeżenia i wskazówki dotyczące bezpieczeństwa. Nieprzestrzeganie podanych niżej ostrzeżeń dotyczących bezpieczeństwa i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń.

Zachowaj wszystkie ostrzeżenia i wskazówki dotyczące bezpieczeństwa, aby móc skorzystać z nich w przyszłości.

1. Bezpieczeństwo w miejscu pracy

a) W miejscu pracy należy utrzymywać porządek i dobre oświetlenie. Nieporządek izłe oświetlenie przyczynia się do wypadków.

b) Nie należy używać elektronarzędzia w środowiskach wybuchowych, tworzonych przez łatwopalne ciecze, gazy lub pyły. Elektronarzędzie wytwarza iskry, które mogą zapalić pył lub opary.

c) Nie należy dopuszczać dzieci i obserwatorów do miejsc, w których używa się elektronarzędzi.

Rozproszenie uwagi może spowodować utratę kontroli nad elektronarzędziem.

2. Bezpieczeństwo elektryczne

a) Wtyczki elektronarzędzi muszą pasować do gniazdek. Nigdy w żaden sposób nie należy przerabiać wtyczki. Nie należy używać żadnych przedłużaczy w przypadku elektronarzędzi mających przewód z żyłą uziemienia ochronnego. Brak przeróbek we wtyczkach i gniazdkach wtyczkowych zmniejsza ryzyko porażenia prądem elektrycznym.

b) Należy unikać dotykania powierzchni uziemionych lub zwartych z masą, takich jak rury, ogrzewacze, grzejniki centralnego ogrzewania i chłodziarki. W przypadku dotknięcia części uziemionych lub zwartych z masą, wzrasta ryzyko porażenia prądem elektrycznym.

c) Nie należy narażać elektronarzędzi na działanie deszczu lub warunków wilgotnych. W przypadku przedostania się do elektronarzędzia wody, wzrasta ryzyko porażenia prądem elektrycznym.

d) Nie należy nadwereżać przewodów przyłączeniowych. Nigdy nie należy używać przewodu przyłączeniowego do przenoszenia, ciągnięcia elektronarzędzia lub wyciągania wtyczki z gniazdka. Należy trzymać przewód przyłączeniowy z daleka od źródeł ciepła, olejów, ostrych krawędzi lub ruchomych części. Uszkodzone lub zapłatane przewody przyłączeniowe zwiększają ryzyko porażenia prądem elektrycznym.

e) W przypadku, gdy elektronarzędzie używa się na wolnym powietrzu, przewody przyłączeniowe należy przedłużać przedłużaczami przeznaczonymi do pracy na wolnym powietrzu. Używanie przedłużacza przeznaczonego do pracy na wolnym powietrzu zmniejsza ryzyko porażenia prądem elektrycznym.

f) W przypadku, gdy używanie elektronarzędzia w środowisku wilgotnym jest nieuniknione, jako ochronę przed napięciem zasilania należy

stosować urządzenie różnicowopрядowe (RCD). Zastosowanie RCD zmniejsza ryzyko porażania prądem elektrycznym.

3. Bezpieczeństwo osobiste

a) Należy zachować szczególną ostrożność podczas używania elektronarzędzia. Nie należy używać elektronarzędzia, gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. Chwila nieuwagi podczas pracy elektronarzędziem może spowodować poważne osobiste obrażenia.

b) Należy stosować wyposażenie ochronne. Należy zawsze zakładać okulary ochronne. Używanie w odpowiednich warunkach wyposażenia ochronnego, takiego jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub ochronniki słuchu, zmniejszy osobiste obrażenia. c) Należy unikać niezamierzonego rozruchu. Przed przyłączeniem do źródła zasilania i/lub przed podłączeniem akumulatora oraz zanim podniesie się lub przeniesie się narzędzie należy upewnić się, że wyłącznik elektronarzędzia jest w pozycji wyłączony. Przenoszenie elektronarzędzia z palcem na wyłączniku lub przyłączenie elektronarzędzia do sieci zasilającej przy załączonym wyłączniku może być przyczyną wypadku.

d) Przed uruchomieniem elektronarzędzia należy usunąć wszystkie klucze. Pozostawienie klucza w obracającej się części elektronarzędzia może spowodować osobiste obrażenia.

e) Nie należy wychylac się za daleko. Należy cały czas stać pewnie i zachować równowagę. Umożliwi to lepszą kontrolę nad elektronarzędziem w sytuacjach nieprzewidywalnych.

f) Należy odpowiednio się ubierać. Nie należy nosić lużnego ubrania ani bizuterii. Należy utrzymywać swoje włosy, ubranie i rękawiczki z dala od części ruchomych. Lużne ubrania, bizuteria lub długie włosy mogą zostać zaczepione przez części ruchome.

g) Jeżeli urządzenia są przystosowane do przyłączenia zewnętrznego odciągu pyłu

i pochłaniacza pyłu, należy upewnić się, że są one przyłączone i prawidłowo użyte. Użycie pochłaniaczy pyłu może zredukować zagrożenia zależne od zapylenia.

4. Użytkowanie i troska o elektronarzędzie

a) Nie należy elektronarzędzia przeciązać. Należy stosować elektronarzędzie o mocy odpowiedniej do wykonywanej pracy. Właściwe elektronarzędzie umożliwia pracę lepszą i bezpieczniejszą przy obciążeniu, na jakie zostało zaprojektowane.

b) Nie należy używać elektronarzędzia, jeżeli łącznik go nie załącza i nie wyłącza. Każde elektronarzędzie, którego nie można załączać lub wyłączać łącznikiem, jest niebezpieczne i musi zostać naprawione.

c) Należy odłącać wtyczkę ze źródła zasilania elektronarzędzia i/lub odłączyć akumulator przed wykonaniem każdej nastawy, wymiany części lub magazynowaniem. Takie zapobiegawcze środki bezpieczeństwa redukują ryzyko przypadkowego rozruchu elektronarzędzia.

d) Nieużywane elektronarzędzie należy przechowywać poza zasięgiem dzieci i nie należy pozwalać osobom nie zaznajomionym z elektronarzędziem lub niniejszą instrukcją na używanie elektronarzędzia. Elektronarzędzia są niebezpieczne w rękach nie przeszkolonych użytkowników.

e) Elektronarzędzia należy konserwować. Należy sprawdzać współosiowość lub zakleszczenie się części ruchomych, pęknięcia części i wszystkie inne czynniki, które mogą mieć wpływ na pracę elektronarzędzia. Jeżeli stwierdzi się uszkodzenia, należy elektronarzędzie przed użyciem naprawić. Przyczyną wielu wypadków jest niefachowy sposób konserwacji elektronarzędzia.

f) Narzędzia tnące powinny być ostre i czyste. Odpowiednie utrzymywanie ostrych krawędzi narzędzi tnących zmniejsza prawdopodobieństwo zakleszczenia i ułatwia obsługę.

g) Elektronarzędzie, wyposażenie, narzędzia robocze itp. należy stosować zgodnie z niniejszą instrukcją, biorąc pod uwagę warunki pracy i rodzaj pracy do wykonania. Używanie elektronarzędzia w sposób, do jakiego nie jest przewidziane, może spowodować niebezpieczne sytuacje.

5. Naprawa

a) Naprawę elektronarzędzia należy zlecać wyłącznie osobie wykwalifikowanej, wykorzystującej wyłącznie oryginalne części zamienne. Zapewni to, że użytkowanie elektronarzędzia będzie nadal bezpieczne.

DODATKOWE WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

- Należy używać odpowiednich przyrządów poszukiwawczych w celu lokalizacji ukrytych przewodów zasilających, lub poprosić o pomoc zakłady miejskie. Kontakt z przewodami znajdującymi się pod napięciem może doprowadzić do powstania pożaru, lub porażenia elektrycznego. Uszkodzenie przewodu gazowego może doprowadzić do wybuchu. Przebicie przewodu wodociągowego powoduje szkody rzeczowe.

- Należy zabezpieczyć obrabiany przedmiot. Zamocowanie obrabianego przedmiotu w urządzeniu mocującym lub imadle jest bezpieczniejsze niż trzymanie go w ręku.

- Miejsce pracy należy utrzymywać w czystości. Mieszanki materiałów są szczególnie niebezpieczne. Pył z metalu lekkiego może się zapalić lub wybuchnąć.

- Przed odłożeniem elektronarzędzia, należy poczekać, aż znajdzie się ono w bezruchu. Narzędzie robocze może się zablokować i doprowadzić do utraty kontroli nad elektronarzędziem.

- Nie wolno używać elektronarzędzia z uszkodzonym przewodem. Nie należy

dotykać uszkodzonego przewodu; w przypadku uszkodzenia przewodu podczas pracy, należy wyciągnąć wtyczkę z gniazda. Uszkodzone przewody podwyższają ryzyko porażenia prądem. - Jeżeli podczas pracy elektronarzędzia powstają szkodliwe dla zdrowia, łatwopalne lub wybuchowe pyły, należy zastosować odpowiednie środki ochronne. Na przykład niektóre pyły są rakotwórcze. Zaleca się używanie maski przeciwpyłowej, a po zakończeniu pracy odsysanie pyłu i gruzu.

W przypadku zaniku napięcia w sieci należy natychmiast ustawić łącznik w pozycji wyłączony.

Opis funkcjonowania

Należy przeczytać wszystkie wskazówki i zalecenia.

Nieprzestrzeganie wskazówek i zaleceń może spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

Użycie zgodne z przeznaczeniem

Młot udarowo-obrotowy PRWg 40GEO przeznaczony jest do wiercenia, przebijania, długowania w betonie, kamieniu, cegle i innych materiałach budowlanych. Zastosowanie do prac innych niż podano grozi obrażeniami osobistymi, zniszczeniem elektronarzędzia, może także spowodować szkody rzeczowe.

Użycie niezgodne z przeznaczeniem

Nie należy obrabiać materiałów szklanych. Obróbka takich materiałów grozi pojawieniem się odprysków i w konsekwencji obrażeniami osobistymi operatora.

Nie obrabiać materiałów zawierających azbest. Azbest jest materiałem rakotwórczym.

Wartości pomiarowe wyznaczone są zgodnie z EN 60745-2-6. Mierzony wg skali A poziom ciśnienia akustycznego, emitowanego przez urządzenie wynosi standardowo 93,9 dB(A). Niepewność pomiaru K= 3 dB. Poziom mocy akustycznej 104,9 dB(A). Niepewność pomiaru K= 3 dB.

Stosować środki ochrony słuchu

Wartości łączne drgań (suma wektorowa z trzech kierunków) oznaczone zgodnie z EN 60745-2-6 wynoszą:

Wiercenie udarowe w betonie:

$$ a _ {h} = 1 3, 5 5 0 \mathrm{m} / \mathrm{s} ^ {2}, \text { niepewność } K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Dłutowanie:

$$ a _ {h} = 1 2, 2 9 9 \mathrm{m} / \mathrm{s} ^ {2}, \text { niepewność } K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Podany w ninieszej instrukcji poziom drgań pomierzony został zgodnie z określoną przez normę EN 60745 procedurą pomiarową i może zostać użyty do porównywania elektronarzędzi. Można go też użyć do wstępnej oceny ekspozycji na drgania.

OSTRZEŻENIE Podany poziom drgań jest reprezentatywny dla podstawowych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędziami roboczymi, a także jeśli nie będzie wystarczająco konserwowane, poziom drgań może odbiegać od podanego. Podane powyżej przyczyny mogą spowodować podwyższenie ekspozycji na drgania podczas całego czasu pracy. Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć pod uwagę także okresy, gdy urządzenie jest wyłączone, lub gdy jest wprawdzie włączone, ale nie jest używane do pracy. W ten sposób łączna (obliczana na pełny

wymiar czasu pracy) ekspozycja na drgania może okazać się znacznie niższa. Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę operatora przed skutkami ekspozycji na drgania, np.: konserwacja elektronarzędzia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk, ustalenie kolejności operacji roboczych.

Odsysanie pytów

Pyły obrabianych materiałów, mogą stanowić zagrożenie dla zdrowia. Bezpośredni kontakt fizyczny z pyłami lub przedostanie się ich do płuc może wywołać reakcje alergiczne i/lub choroby układu oddechowego operatora lub osób znajdujących się w pobliżu. Materiały, zawierające azbest mogą być obrabiane jedynie przez odpowiednio przeszkolony personel.

• Należy zawsze dbać o dobrą wentylację stanowiska pracy.
• Zaleca się noszenie maski przeciwpyłowej. Należy stosować się do aktualnie obowiązujących w danym kraju przepisów, regulujących zasady obchodzenia się z materiałami przeznaczonymi do obróbki.

SPRAWDZENIE WYROBU PRZED UŻYCIEM

1. Podłączanie do źródła zasilania

- Należy zwrócić uwagę na napięcie sieci! Napięcie sieci musi zgadzać się zdanymi na tabliczce znamionowej elektronarzędzia.

Elektronarzędzia przeznaczone do pracy przy napięciu 230 V można przyłączać również do sieci 220 V.

2. Przedłużacz

Należy używać przedłużacza, jeśli wymaga tego odległość do źródła zasilania. Przedłużacz musi być wykonany z przewodu odpowiednim przekroju oraz długości, w celu prawidłowego przewodzenia prądu elektrycznego. Zbyt cienki lub zbyt długi przewód będzie powodować

spadek napięcia zmniejszając tym samym moc silnika. Należy używać jak najkrótszych przedłużaczy.

Jeśli przedłużacz jest uszkodzony, należy niezwłocznie wymienić go lub naprawić.

3. Sprawdzenie miejsca pracy

Miejsce pracy musi zostać sprawdzone pod względem zachowania środków ostrożności opisanych w tej instrukcji.

4. Sprawdzenie łącznika

Przed podłączeniem wtyczki do gniazdka należy sprawdzić:

-czy dźwignia łącznika powraca do położenia pierwotnego po naciśnięciu i zwolnieniu,

-czy łącznik jest w pozycji „wyłączony”.

POSŁUGIWANIE SIĘ MŁOTEM UDAROWO-OBROTOWYM PRWg 40GEO

- Przed zmianą narzędzi roboczych lub położenia rękojeści należy najpierw odłączyć elektronarzędzie od sieci.

- Należy zawsze posługiwać się elektronarzędziem z poprawnie zamontowaną rękojeścią dodatkową w celu zwiększenia kontroli nad nim.

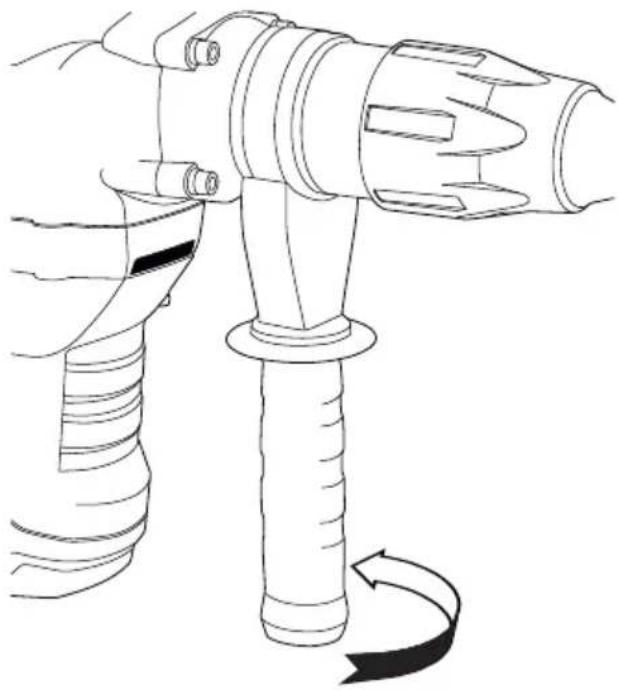

1. Montaż rękojeści dodatkowej

Rękojeść można zamontować po prawej lub po lewej stronie narzędzia.

Aby zamontować rękojeść na szyjce narzędzia należy:

Poluzować śrubę mocującą poprzez obrót uchwytu rękijeści, ustawić rękijeść w żądanym położeniu, zacisnąć obejmę obracając w prawo uchwyt rękijeści.

2. Montaż i demontaż narzędzia roboczego

Aby usprawnić wymianę narzędzia roboczego w młotku zastosowano uchwyt SDS-Max.

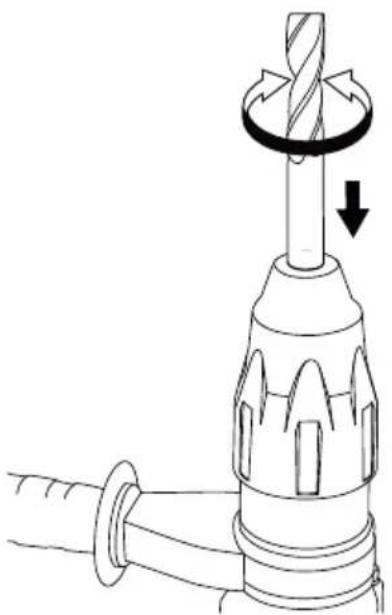

Montaż narzędzia roboczego

Przed zamocowaniem narzędzia roboczego należy oczyscić jego część chwytową i posmarować smarem lub olejem.

Rys. 3

Zakładając narzędzie robocze należy obrócić je do położenia umożliwiającego wsunięcie w rowki prowadzące aż do momentu jego zaryglowania w uchwycie.

Należy każdorazowo sprawdzić czy narzędzie robocze jest właściwie zamocowane poprzez próbę wyciągnięcia z uchwytu.

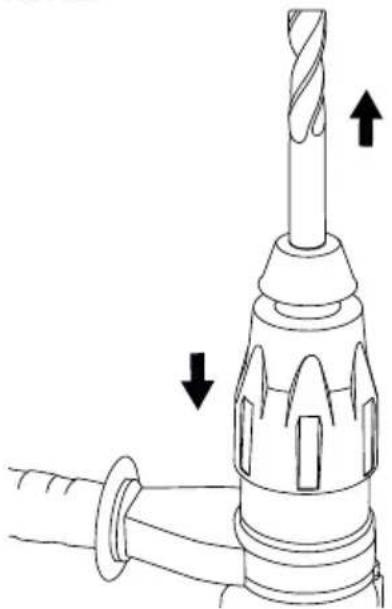

Demontaż narzędzia roboczego

Aby wymocować narzędzie robocze należy odciągnąć tuleję uchwytu w kierunku zaznaczonym strzałką i wyciągnąć narzędzie robocze.

3. Wybór rodzaju pracy

- Nigdy nie należy zmieniać położenia przełącznika pracy podczas działania elektronarzędzia.

W zależności od pracy, którą zamierzamy wykonać należy wybrać położenie przełącznika rodzaju pracy.

Wiercenie w betonie (udarowo-obrotowe)

Aby wiercić w betonie lub innych materiałach budowlanych należy przełącznik pracy ustawić w pozycji jak na rys. 6.

Aby zmienić kąt położenia dłuta, należy ustawić pokrętło zmiany rodzaju pracy w położenie jak na poniższym rysunku.

Rys. 7

Obrócić dłuto do żądanego położenia. Po ustawieniu położenia dłuta przekręcić przełącznik rodzaju pracy w położenie „kucia”.

Należy skierować dłuto w miejsce kucia i nacisnąć klawisz łącznika.

Nie należy zbyt mocno naciskać. Zwiększony nacisk nie podniesie wydajności wiercenia. Mniejszy nacisk na wiertło przedłuża żywotność wiertła.

4. Sprzęgło bezpieczeństwa

Młotek wyposażony jest w sprzęgło bezpieczeństwa wbudowane wewnątrz elektronarzędzia, które włącza się po osiągnięciu pewnego poziomu momentu obrotowego.

Wtedy silnik rozłączy się z przekładnią, a wiertło przestanie się obracać. Funkcja ta nie dopuszcza do utyku silnika.

UWAGA: Po zadziałaniu sprzęgła bezpieczeństwa należy niezwłocznie wyłączyć urządzenie.

5. Regulacja prędkości obrotowej

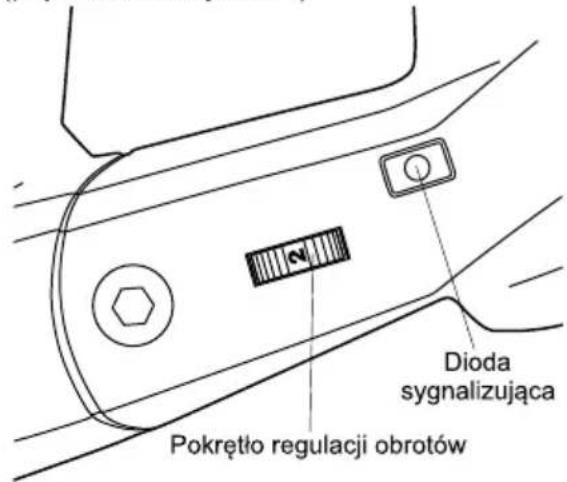

Pokrętłem regulacji obrotów (rys. 9) umieszczonym na uchwycie urządzenia należy wstępnie wybrać prędkość obrotową właściwą dla wykonywanej pracy. Pokrętło umożliwia płynną regulacje obrotów w zakresie od 1 (prędkość minimalna) do 5 (prędkość maksymalna).

Rys. 9

6. Dioda sygnalizująca

Dioda sygnalizująca (rys. 9) informuje, że wyrób podłączony jest do sieci. Jeśli wskaźniknie świeci oznacza to brak zasilania w sieci, uszkodzenie przewodu zasilającego lub wyrobu. W przypadku uszkodzenia wyrobu lub przewodu zasilającego należy skontaktować się z serwisem marki Celma.

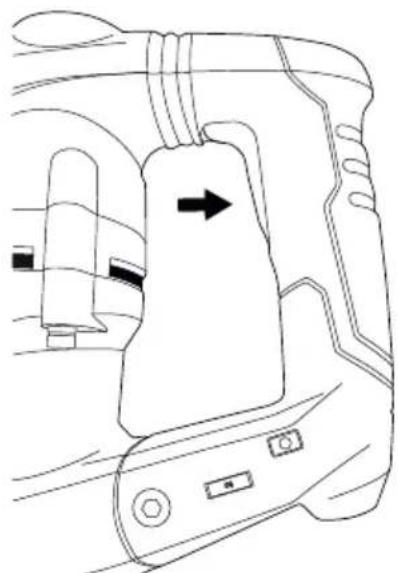

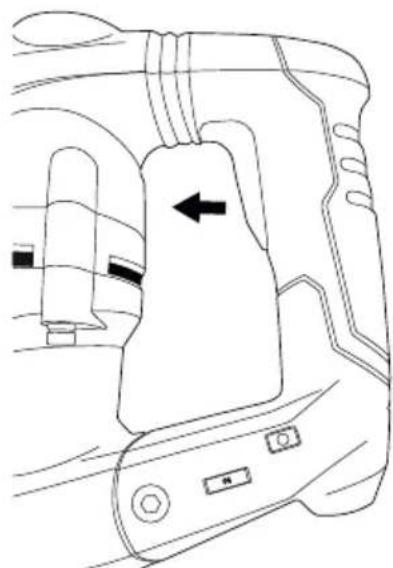

7. Włączanie/wyłączanie

Aby włączyć młotek należy:

Włożyć wtyczkę przewodu przyłączeniowego do gniazdka sieciowego upewniwszy się uprzednio, że klawisz łącznika jest w pozycji wyłączony.

Nacisnąć i przytrzymać klawisz łącznika.

Wyłączenie następuje po zwolnieniu klawisza łącznika.

KONSERWACJA I PRZEGLĄDY

Przed przystąpieniem do jakichkolwiek czynności związanych z montażem narzędzi roboczych, regulacją, naprawą lub obsługą należy odłączyć urządzenie od sieci.

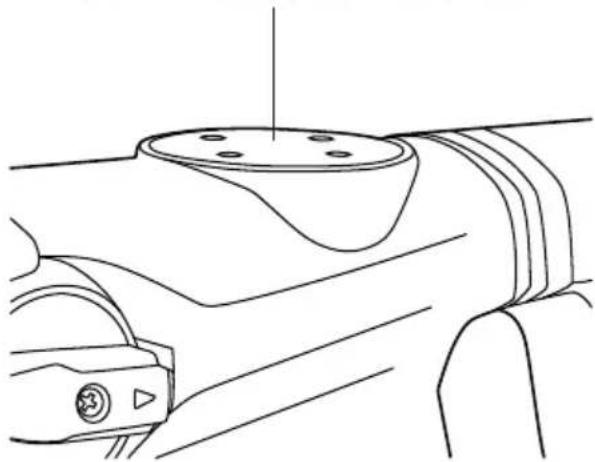

1. Smarowanie układu napędu pneumatycznego

Należy co każde 50 godzin pracy urządzeniem dokonać kontroli smarowania układu napędu pneumatycznego oraz w razie potrzeby uzupełnić smar. W celu dokonania kontroli należy delikatnie poluzować i odkręcić pokrywę systemu korbowego (rys. 12).

Pokrywa komory napędu pneumatycznego

W razie potrzeby uzupełnić smar.

Nie wolno nakładać zbyt dużej ilości smaru.

Zamontować pokrywę dokręcając ją w prawo. Nie należy stosować zbyt dużej siły aby nie urwać gwintu.

Po zakończeniu pracy zaleca się sprawdzenie stanu technicznego elektronarzędzia obejmujące:

2. Oględziny zewnętrzne, w tym zwłaszcza sprawdzenie:

- korpusu silnika i rękojeści (zwrócić uwagę na ewentualne pęknięcia i odłamania);

- przewodu przyłączeniowego z odgiętką (pęknięcia i przecięcia izolacji, przypadenia, zdeformowane kołki wtyczki);

• działania łącznika
• działanie przełącznika trybu pracy,
• śrub i wkrętów pod kątem ich poluzowania.

3. Sprawdzenie zachowania się elektronarzędzia podczas biegu jałowego w czasie od 5—10 sekund i dokonanie oceny:

• natychmiastowego rozruchu,
• równomiernej pracy,
• głośności pracy przekładni zębatych i łóżysk,
• iskrzenia szczotek,
• poziomu drgań.

Wszelkie nieprawidłowości pracy elektronarzędzia, zaobserwowane podczas przeglądu lub wcześniej w czasie pracy (nagrzewanie korpusu, wzrost hałasu przekładni) są sygnałem do przeprowadzenia przeglądu lub naprawy w punkcie serwisowym.

Jeżeli zachodzi konieczność wymiany przewodu zasilającego, to powinien wykonać to odpłatnie autoryzowany serwis, w celu uniknięcia zagrożenia bezpieczeństwa.

Jeśli istnieje konieczność wymiany szczotki, należy wymienić obie szczotki. Należy stosować tylko oryginalne szczotki.

Wymienione szczotki docierać przez uruchomienie młotka bez obciążenia (pokrętło przełącznika rodzaju pracy ustawione na wiercenie), w czasie około 15 minut.

Przed przystąpieniem do pracy oraz po jej wykonaniu należy zwrócić uwagę, aby szczeliny wlotowe i wyłotowe powietrza były zawsze drożne.

Po zakończeniu pracy obudowę oczyścić np. sprężonym powietrzem, pędzelkiem, wilgotną szmatką. Nie używać środków chemicznych i płynów czyszczących.

Urządzenie powinno być regularnie czyszczone. Należy sprawdzić, czy przycisk bezpieczeństwa nie nosi śladów zabrudzeń. Podczas czyszczenia młotka sprężonym powietrzem należy zwracać uwagę, by nie

usunąć oleju z powierzchni obrotowych. Podczas pracy wymagane jest smarowanie wrzeciona co 1-2 godziny. Po zaaplikowaniu kilku kropel oleju wymagane jest włącznie urządzenia na kilka sekund bez obciążenia celem poprawnego rozprowadzenia smaru. Po każdym użyciu wymagane jest również zaaplikowanie 4-5 kropel oleju celem konserwacji narzędzia.

Diagnostyka możliwych problemów

1. Elektronarzędzie nie włącza się:

Możliwa przyczyna	Rozwiązanie problemu
Brak zasilania	Należy sprawdzić źródło zasilania i przewód przyłączeniowy
Silnik jest przeciążony lub przegrzany	Należy pozostawić narzędzie na biegu jałowym, przez ok. 2 min, do ostygnięcia
Szczotki są zużyte	Należy wymienić obie szczotki

1. Zbyt duże wibracje

Wkręty mocujące w wyrobie są poluzowane	Należy dokręcić wszystkie wkręty
Przedmiot obrabiany jest niewłaściwie zamocowany	Należy właściwie zamocować obrabiany przedmiot

OCHRONA ŚRODOWISKA

Elektronarzędzie, jego wyposażenie i opakowanie po zakończeniu użytkowania należy oddać do powtórnego przetworzenia materiałów.

Nie wolno wyrzucać do pojemników na odpady komunalne! Informuje o tym symbol przekreślonego kontenera umieszczonego na wyrobie. Zgodnie z Ustawą z dni. 11 września 2015 r. o zużytym sprzęcie elektrycznym i elektronicznym (tj. Dz. U. z 2015, poz. 1688) informujemy, iż zużyty sprzęt elektryczny i elektroniczny może zawierać niebezpieczne

składniki, które mogą powodować negatywny wpływ na środowisko, a także na zdrowie ludzi. Zabronione jest umieszczanie zużytego sprzętu elektrycznego i elektronicznego i zużytych akumulatorów z innymi odpadami o czym informuje znak przekreślonego kontenera kołowego na odpady. Tak oznaczony sprzęt podlega selektywnej zbiórce w wyznaczonych punktach.

Gospodarstwo domowe spełnia istotną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu poprzez przestrzeganie zasad selektywnej zbiórki.

Sposób gromadzenia zużytego sprzętu jest zgodny z w/w Ustawą, obowiązki z niej wynikające przejęła w imieniu przedsiębiorcy Organizacja Odzysku.

SERWIS I NAPRAWA

W okresie gwarancji użytkownikowi nie wolno wykonywać żadnych przeróbek i samodzielnych napraw. Należy kontrolować stan zużycia szczotek i przed ich całkowitym zużyciem należy dokonać ich wymiany. Pozostała ingerencja lub samodzielna naprawa będzie jednoznaczna z rezygnacją praw do naprawy gwarancyjnej produktu.

Naprawy gwarancyjne wykonuje wyłącznie serwis marki Celma:

Z-Power Sp. z o.o. ul. Milionowa 3/5, 93-102 Łódź e-mail: [e-mail]

Wykonuje również odpłatnie naprawy pogwarancyjne oraz prowadzi sprzedaż części zamiennych.

Aktualne numery telefonów można znaleźć na stronie internetowej www.celma.com.pl

CELMA® PROFESSIONAL

NOTES
