BioLight 100 - Mikroskop Delta Optical - Bezpłatna instrukcja obsługi

Typ produktu	Mikroskop biologiczny
Model	BioLight 100
Marka	Delta Optical
Zakres powiększeń	40x - 1000x
Okular	WF10x (szerokokątny)
Obiektywy	4x, 10x, 40x (sprężynowy), 100x (olejowy, sprężynowy)
Typ oświetlenia	LED, regulacja jasności
Źródło zasilania	Zasilacz sieciowy 230V AC / 50Hz
Stolik	Mechaniczny, z pokrętłami XY
Układ ostrości	Zgrubny i precyzyjny (mikro i makro)
Kondensor	Abbe, z przesłoną irysową
Głowica	Jednookularowa, nachylona pod kątem 45°
Wymiary (dł. x szer. x wys.)	ok. 25 x 15 x 35 cm
Waga	ok. 2,5 kg
Materiał obudowy	Metal i tworzywo sztuczne
Funkcje dodatkowe	Możliwość pracy w trybie ciemnego pola (opcjonalnie)
Zawartość zestawu	Mikroskop, 3 preparaty gotowe, osłona przeciwpyłowa, zasilacz
Kraj pochodzenia	Polska (marka Delta Optical)
Gwarancja	2 lata

Często zadawane pytania - BioLight 100 Delta Optical

Jak prawidłowo ustawić ostrość w mikroskopie BioLight 100?

Najpierw użyj pokrętła makrometrycznego (zgrubnego), aby ustawić ostrość przy małym powiększeniu (4x lub 10x). Następnie wyreguluj ostrość pokrętłem mikrometrycznym (precyzyjnym). Przy wyższym powiększeniu używaj tylko pokrętła mikrometrycznego.

Jak prawidłowo czyścić soczewki mikroskopu?

Do czyszczenia soczewek używaj specjalnych chusteczek do soczewek lub miękkiej ściereczki z mikrofibry. Unikaj dotykania soczewek palcami. W razie potrzeby zwilż chusteczkę alkoholem izopropylowym.

Jakie powiększenia oferuje mikroskop BioLight 100?

Mikroskop oferuje standardowy zestaw powiększeń: 40x (4x okular WF10x), 100x (10x WF10x), 400x (40x WF10x) oraz 1000x (100x olejowy z WF10x).

Czy mogę używać mikroskopu do obserwacji preparatów nieprzezroczystych?

Mikroskop BioLight 100 jest przeznaczony do preparatów przezroczystych (technika jasnego pola). Do obserwacji nieprzezroczystych potrzebny jest mikroskop stereoskopowy lub oświetlenie boczne.

Jak wymienić żarówkę LED w mikroskopie?

Mikroskop wyposażony jest w diodę LED, która ma bardzo długą żywotność (ponad 10 000 godzin). W przypadku uszkodzenia skontaktuj się z serwisem – wymiana LED wymaga wykwalifikowanej obsługi.

Jak używać obiektywu 100x z olejkiem immersyjnym?

Najpierw ustaw ostrość przy 40x, a następnie nanieś kroplę olejku immersyjnego na preparat. Obróć rewolwer tak, aby obiektyw 100x znalazł się nad preparatem, delikatnie zetknij z kroplą i wyreguluj ostrość. Po użyciu oczyść obiektyw z olejku.

Co zrobić, gdy obraz jest zbyt ciemny?

Zwiększ jasność oświetlenia LED za pomocą pokrętła regulacji na podstawie. Sprawdź, czy przesłona irysowa kondensora jest otwarta. Upewnij się, że okular i obiektywy są czyste.

Jak wyregulować stolik mechaniczny?

Stolikiem mechanicznym steruje się za pomocą dwóch pokręteł: jedno przesuwa preparat w osi X, drugie w osi Y. Obrót w prawo i w lewo powoduje ruch w odpowiednim kierunku.

Czy mikroskop nadaje się do edukacji szkolnej?

Tak, BioLight 100 jest idealny do szkół i edukacji domowej. Jest łatwy w obsłudze, wyposażony w niezbędne obiektywy i bezpieczne oświetlenie LED.

Gdzie mogę kupić części zamienne lub serwisować mikroskop?

Części zamienne i serwis dostępne są u autoryzowanych dystrybutorów Delta Optical. Skontaktuj się ze sklepem, w którym zakupiłeś mikroskop, lub odwiedź oficjalną stronę producenta.

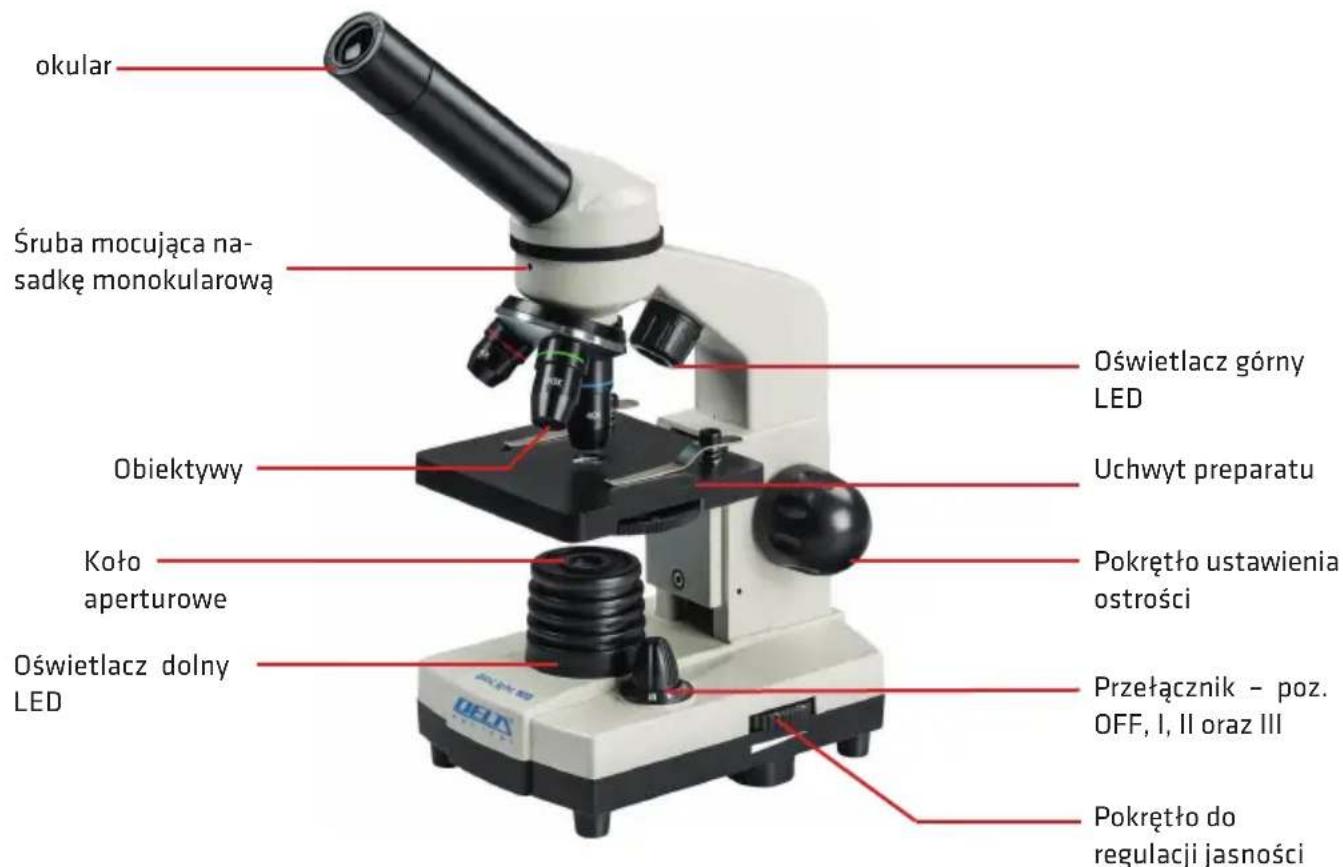

INSTRUKCJA OBSŁUGI BioLight 100 Delta Optical

Mikroskop Delta Optical BioLight 100 został zaprojektowany z myślą o potrzebach najmłodszych miłośników mikroświata. Jest to produkt przeznaczony do użytku w celach edukacyjnych: w domu, w szkołach i innych placówkach oświatowych, pod nadzorem dorosłego instruktora.

Specyfikacja

• głowica monokularowa obracana o 360o, pochylona pod kątem 45o
• trójigniazdowy rewolwer obiektywowy
• obiektywy ze szklaną optyką: 4x, 10x, 40x
• zakres powiększeń w skompletowaniu standardowym 40x - 400x
• okular szerokopolowy ze szklaną optyką: WF10x
• możliwość montażu w tubusie okularowym cyfrowej kamery mikroskopowej lub okularów o większym powiększeniu (do dokupienia)
• obrotowa tarcza aperturowa symulująca pracę przysłony kondensora
• oświetlenie górne (odbite) i dolne (przechodzące) LED z regulacją jasności
• możliwość pracy na bateriach, bez konieczności podłączenia do sieci elektrycznej (3xAA)
• stolik przedmiotowy z metalowymi łapkami do przytrzymywania preparatu
• współosiowe, dwustronne pokrętła regulacji ostrości
• lekki korpus, wykonany z mocnego tworzywa

Uwaga: w trakcie przygotowania preparatów dziecko powinno pracować pod nadzorem osoby dorosłej.

Użytkowanie

Po wyciągnięciu mikroskopu z opakowania można obrócić nasadkę o 180°. W tym celu należy lekko odkręcić śrubę mocującą przy pomocy odpowiedniego klucza ampulowego i przekręcić nasadkę. Po jej ustawieniu należy ponownie zakręcić śrubę mocującą. Następnie trzeba włożyć okular WF10x do tubusu okularowego oraz podłączyć zasilacz sieciowy do mikroskopu i gniazda sieciowego lub umieścić trzy baterie typu AA w specjalnym do tego przeznaczonym miejscu na spodzie mikroskopu, po otworzeniu klapki zabezpieczającej. Dzięki możliwości bezprzewodowej pracy na bateriach, mikroskop można zabrać ze sobą w teren. Czas pracy

bez podłączenia do sieci elektrycznej zależy od użytych baterii i mocy oświetlenia.

Przy pomocy pokrętła regulacji ostrości, służącego do regulacji położenia stolika, należy opuścić stolik do najniższego poziomu (uwaga: po wyczuciu oporu przy osiągnięciu skrajnych położen, nie należy używać pokręteł na siłę). Preparat przeznaczony do obserwacji umieszczamy na stoliku przedmiotowym. Szkiełko przedmiotowe należy przytrzymać dwoma metalowymi łapkami.

Następnie należy włączyć oświetlacz diodowy dolny (przełącznik ustawiony w pozycji I) do obserwacji w świetle przechodzącym preparatów przeźroczystych na szkiełku przedmiotowym z obiektywami 4x, 10x i 40x lub oświetlacz diodowy górny (przełącznik ustawiony w pozycji II) do obserwacji w świetle odbitym, do obserwacji preparatów nieprzeźroczystych, z obiektywami 4x i 10x. Gdy przełącznik jest ustawiony w pozycji „Off” diody LED są wyłączone, a w pozycji III obie diody są włączone jednocześnie.

Obserwację mikroskopową należy rozpocząć od obiektywu o najmniejszym powiększeniu, czyli 4x. W celu ustawienia ostrości należy ostrożnie podnieść stolik do najwyższego położenia za pomocą pokrętła regulacji ostrości. Następnie, patrząc przez okular, powoli przesuwać stolik do dołu, aż do momentu uzyskania ostrego obrazu. Uwaga, wybranie na początek obiektywu 40x, zwłaszcza przy próbie obserwacji obiektów przestrzennych w świetle odbitym i przesunięcie stolika maksymalnie w górę, może skończyć się uszkodzeniem elementów optycznych mikroskopu.

Przy pomocy pokrętła do regulacji jasności należy ustawić właściwy poziom jasności preparatu. Regulacja może być konieczna po każdorazowej zmianie obiektywu.

W celu uzyskania większego powiększenia, należy ostrożnie obrócić rewolwerem obiektywowym tak, aby obiektyw o większym powiększeniu znalazł się nad preparatem. Przy zmianie na obiektyw o powiększeniu 40x należy szczególnie uważać, aby nie zniszczył on szkiełka nakrywkowego i sam nie uległ uszkodzeniu (może do tego dojść, gdy np. preparat lub szkiełko nakrywkowe jest za grube).

Obracając tarczą aperturową można dobrać taki rozmiar otworu, który pozwala na uzyskanie jak najlepszego kontrastu obserwowanego preparatu.

Konserwacja:

Mikroskop należy utrzymywać w czystości, chronić przed uszkodzeniami mechanicznymi oraz przestrzegać informacji zawartych w instrukcji obsługi.

Należy unikać dotykania palcami powierzchni elementów optycznych. Elementy optyczne należy czyścić przy pomocy watki nakręconej na drewniany patyczek i lekko zwilżonej spirytusem izopropylowym (lub czystym alkoholem etylowym). Czyścimy element optyczny delikatnie, bez nacisku, ruchem spiralnym od środka do krawędzi. Pyłki z elementów optycznych możemy zdmuchiwać przy pomocy czystej gumowej gruszki lub usuwać przy pomocy miękkiego pędzelka. Należy również zwracać uwagę na czystość szkiełek przedmiotowych i nakrywkowych. W przypadku gdy kamera nie jest zamontowana w tubusie mikroskopu, należy pamiętać aby jej część optyczna była zabezpieczona czarną zakrywką.

Uwaga: Firma Delta Optical oferuje specjalne zestawy do czyszczenia elementów optycznych (spirytus izopropylowy, specjalne środki czyszczące oraz pędzelki).

Akcesoria opcjonalne:

(zapraszamy na naszą stronę: www.deltaoptical.pl): kamery mikroskopowe, zestawy preparacyjne, mikrotomy, szkiełka przedmiotowe, nakrywkowe, nakrywkowe z łączką, różne zestawy preparatów, okular 16x (daje powiększenie 640x!), okular z podziałką (od modelu Delta Optical Genetic Pro), szkiełko mikrometryczne z podziałką 0,01 mm.

Prawidłowe usuwanie produktu

To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/19/EU oraz polską Ustawą z dnia 11 września 2015r. „O zużytym sprzęcie elektrycznym i elektronicznym” (Dz.U. z dn. 23.10.2015 poz. 168) symbolem przekreślonego kontenera na odpady. Niniejsze oznaczenie informuje, by po zakończeniu eksploatacji nie wyrzucać tego produktu ani jego akcesoriów, baterii czy akumulatorów razem z innymi odpadami komunalnymi.

Jeśli Twoje urządzenie jest w wyposażone w baterię/akumulator zawierające rtęć, kadm lub ołów (Hg, Cd lub Pb) w przypadku nieprawidłowej utylizacji

substancje te mogą spowodować zagrożenie dla zdrowia i życia ludzkiego lub środowiska natu- ralnego

Użytkownik jest zobowiązany do oddania sprzętu oznaczonego tym symbolem w pukcie prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu prosimy skontaktować się z punktem sprzedaży detalicznej, w którym dokona-li zakupu produktu, lub z odpowiednim organem władz lokalnych. Pamiętaj, że przy zakupie nowego produktu stary możesz oddać sprzedawcy do utylizacji (jeśli pełnił te same funkcje i był tego samego rodzaju co sprzęt sprzedawany). Również jeśli naprawa jest nieopłacal- na lub niemożliwa ze względów technicznych serwis jest zobowiązany do nieodpłatnego przyjęcia tego urządzenia.

Segregując śmieci przeznaczone do recyklingu już na poziomie gospodarstwa domowego pomagasz chronić środowisko naturalne i oszczędzasz zasoby Ziemi, które są ograniczone. Przestrzeganie zasad selektywnej zbiórki sprzętu ma zapewnić właściwy poziom zdrowia ludzkiego oraz przyczynia się do ponownego użycia i odzysku surowców.

Wszelkie uwagi i życzenia prosimy nadsyłać na adres firmy:

Adres pocztowy:

Delta Optical

Ul. Piękna 1

Nowe Osiny

05-300 Mińsk Mazowiecki

Adres mailowy: [e-mail]
