INSTRUKCJA OBSŁUGI RSFE-8P-2GE-120 Lanberg

Przełączniki PoE+ typu rack

- seria RS

Rack PoE+ type switches

- RS series

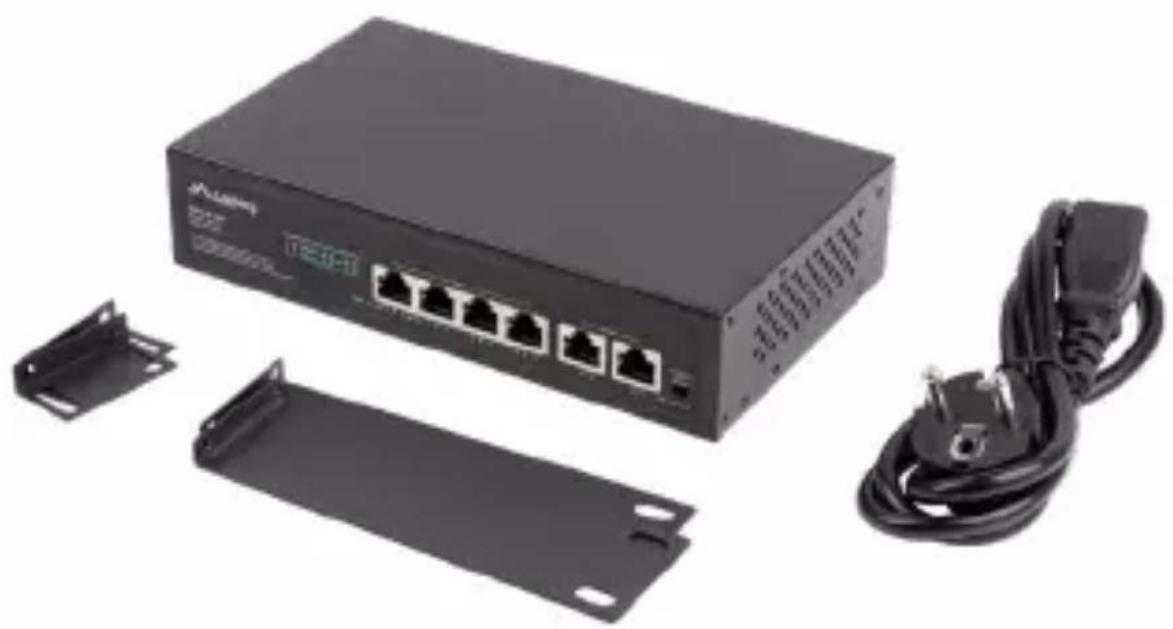

Lanberg RSFE-8P-2GE-120 - - RS series - 1

Skrócona instrukcja obsługi | QIG

Przełączniki PoE+ typu rack

Rack type PoE+ switches

Ten produkt jest zgodny z przepisami Unii Europejskiej (UE) dotyczącymi bezpieczeństwa i środowiska. Wymienione w poniższej instrukcji wyroby zostały dopuszczone do obrotu na terenie UE uzyskując certyfikat deklaracji zgodności Unii Europejskiej, który jest zgodny z zasadniczymi wymaganiami oraz innymi stosownymi postanowieniami poniższych dyrektyw oraz że zastosowano niżej wymienione normy zharmonizowane.

CE RoHS

Deklaracja zgodności (CE) znajduje się na stronie | The Declaration of Conformity (CE) is on the page:

www.lanberg.pl | www.lanberg.eu

UWAGA: Użycie symbolu WEEE (przekreślony kosz) oznacza, że niniejszy produkt nie może być traktowany jako odpad domowy. Prawidłowa utylizacja zużytego sprzętu pozwala uniknąć zagrożeń dla zdrowia ludzi i środowiska naturalnego, wynikających z możliwej obecności w sprzęcie niebezpiecznych substancji, mieszanin oraz części składowych, a także niewłaściwego składowania i przetwarzania takiego sprzętu. Zbiórka selektywna pozwala także na odzyskiwanie materiałów i komponentów, z których wyprodukowane było urządzenie. W celu uzyskania szczegółowych informacji dotyczących recyklingu niniejszego produktu należy skontaktować się z punktem sprzedaży detalicznej, w którym dokonano zakupu, lub organem władzy lokalnej. Użycie symbolu RoHS oznacza, że produkt został wyprodukowany zgodnie z europejską normą RoHS. Jej celem jest zmniejszenie ilości substancji niebezpiecznych, przenikających do środowiska z odpadów elektrycznych i elektronicznych. Użycie symbolu CE oznacza, że produkt jest bezpieczny oraz zgodny z wymaganiami i normami UE.

1) Ważne zalecenia wstępne i informacje dotyczące użytkowania przełączników PoE+ typu rack

1.1) Wprowadzenie

ZACHOWAJ TĘ INSTRUKCJĘ – Niniejszy zbiór zaleceń oraz instrukcji obsługi przełączników PoE+ typu rack marki Lanberg, z wyszczególni eniem obsługiwanych poniżej modeli:

• RSFE-4P-2FE-60
• RSFE-8P-2GE-120

zawiera dane logistyczne, techniczne, instrukcje i przepisy, których należy przestrzegać oraz dostosować się do nich podczas transportu, montażu, użytkowania i serwisowania produktów. Nie należy korzystać z urządzenia przed uważnym przeczytaniem i dostosowaniem się do wszystkich informacji oraz zaleceń dotyczących bezpieczeństwa zawartych w instrukcji obsługi. Zachowaj tą instrukcję do jej wykorzystania w późniejszych celach. Wszelkie zdjęcia, rysunki zawarte w instrukcji mają charakter poglądowy.

UWAGA: W celu uzyskania najbardziej aktualnej wersji tej instrukcji, proszę odwiedzić naszą witrynę internetową pod adresem www.lanberg.pl.

1.2) Zawartość opakowania

  • Przełącznik PoE+ typu rack (RSFE-4P-2FE-60, RSFE-8P-2GE-120),
  • Skrócona instrukcja obsługi,
  • Uchwyty montażowe do zamocowania w szafach rack 10" oraz osobne do 19",
  • Zasilacz: model RSFE-4P-2FE-60: AC 100 V \~ 240 V, 50 / 60 Hz, 0.85 A, DC 52 V, 1.15 A, model RSFE-8P-2GE-120: AC 100 V \~ 240 V, 50 / 60 Hz, 1.8 A, DC 52 V, 2.4 A.

UWAGA: Zawartość opakowania, w tym przełączników PoE+ i jego poszczególnych elementów może różnić się w zależności od konkretnego modelu.

1.3) Ogólne wytyczne dotyczące bezpieczeństwa i środków ostrożności

  • Bezwzględnie należy przestrzegać specyfikacji urządzenia przy uruchamianiu go, posługiwaniu się nim oraz przy podłączaniu go do jakichkolwiek wyrobów zewnętrznych,
  • Nie wolno używać urządzenia do pracy poza znamionowymi wartościami: 100 \~ 240 V, 50 / 60 Hz (przełącznik). Jakiekolwiek uszkodzenia spowodowane przez odstępstwo od tych wartości w trakcie posługiwania się urządzeniem nie podlegają gwarancji,
  • Gniazdo sieciowe (AC) powinno być łatwo dostępne oraz znajdować się w pobliżu urządzenia. Pamiętaj, aby je podłączyć wyłącznie do gniazda z uziemieniem,
  • NIGDY nie dopuść do sytuacji, w której mogłyby wystąpić jakiekolwiek iskry lub płomienie w pobliżu urządzenia. Wystąpienie takiej sytuacji może mieć bardzo negatywne konsekwencje w stosunku do osób oraz rzeczy znajdujących się w pobliżu,
    • W przypadku wydobywania się dymu z urządzenia jak najszybciej odłącz dopływ zasilania sieciowego,
  • W przypadku pożaru natychmiastowo i (możliwie) bez zbędnej zwłoki odłącz dopływ zasilania sieciowego oraz zawiadom straż pożarną o zaistniałej sytuacji, dzwoniąc pod numer straży obowiązujący w kraju, w którym przebywasz,
  • Użytkowanie urządzenia nie wymaga specjalistycznego szkolenia ani uprawnień elektrycznych. Pełni ono podobną funkcję co przełączniki PoE / PoE+, z wyszczególnieniem przeznaczenia do zasilania nimi urządzeń końcowych z tymi samymi trybami zasilania. Urządzenie znajdzie zastosowanie w: systemach monitoringu IP, CCTV, punktach dostępowych umieszczonych w hotelach, magazynach, firmach etc.,

Skrócona instrukcja obsługi Przełączniki PoE+ typu rack

  • Produkt przeznaczony jest do użytku wewnętrznego. Nie należy jakkolwiek przebudowywać i / lub modyfikować samego produktów i / lub jego składowych,
  • Producent i dystrybutor nie odpowiadają za jakiekolwiek szkody powstałe w wyniku niewłaściwego użytkowania i niewłaściwego postępowania z wyrobem (niezgodnego z niniejszą instrukcją).

1.4) Specyfikacja

1.4.1) RSFE-4P-2FE-60

WłaściwośćWartośćWłaściwośćWartość
Napięcie wejściowe100 ~ 240 VNapięcie przełącznika52 V
Częstotliwość wejściowa50 / 60 HzCzęstotliwość przełącznika50 / 60 Hz
Natężenie wejściowe0.85 ANatężenie przełącznika1.15 A
Budżet PoE / PoE+60 WMax. pobór mocy65 W
Max. PoE na port30 W (af + at)Porty PoE / PoE+4x 100 Mb/s (LAN: 1 ~ 4)
Tablica adresów MAC1 KPorty Uplink2x 100 Mb/s (LAN 5 ~ 6)
FunkcjeLink & PoE+ 250 m (@ max. 10 Mb/s), wyłączanie portów PoE / PoE+ od największego do najmniejszego (numeracją) po przekroczeniu budżetu PoE

1.4.2) RSFE-8P-2GE-120

WłaściwośćWartośćWłaściwośćWartość
Napięcie wejściowe100 ~ 240 VNapięcie przełącznika52 V
Częstotliwość wejściowa50 / 60 HzCzęstotliwość przełącznika50 / 60 Hz
Natężenie wejściowe1.8 ANatężenie przełącznika2.4 A
Budżet PoE / PoE+120 WMax. pobór mocy126 W
Max. PoE na port30 W (af + at)Porty PoE / PoE+8x 100 Mb/s (LAN: 1 ~ 8)
Tablica adresów MAC2 KPorty Uplink2x 1000 Mb/s (LAN 9 ~ 10)
FunkcjeLink & PoE+ 250 m (@ max. 10 Mb/s), wyłączanie portów PoE / PoE+ od największego do najmniejszego (numeracją) po przekroczeniu budżetu PoE

Skrócona instrukcja obsługi Przełączniki PoE+ typu rack

2) Znaczenie poszczególnych elementów

2.1) Znaczenie diod LED

Przełącznik PoE+ typu rack Lanberg zawiera na froncie obudowy diody LED. Ich liczba oraz znaczenie mogą się różnić w zależności od posiadanego modelu. Poniżej znajduje się objaśni enie każdej diody niezależnie od modelu.

Wygląd / PodpisZnaczenieDioda świeciDioda migaDioda nie świeci
Power ZasilanieUrządzenie jest włączone-Urządzenie jest wyłączone
1 – 4(RSFE-4P-2FE-60)1 – 8(RSFE-8P-2GE-120)Port(LAN / Ether net z PoE+)Kolor zi elony:Urzadzenie bez trybu PoE / PoE+ jest podłączoneKolor zi elony lub pomarańczowy:Trwa odbieranie / wysyłanie danychUrządzenie nie jest podłączone lub wystąpił błąd z przesyłaniem zasilania w trybie PoE / PoE+
Kolorpomarańczowy:Urzadzenie z trybem PoE / PoE+ jest podłączone
5 – 6(RSFE-4P-2FE-60)9 – 10(RSFE-8P-2GE-120)Port(LAN / Ether net)Urządzenie jest podłączoneTrwa odbieranie / wysyłanie danychUrządzenie nie jest podłączone
PoE+ 250 mPraca portów PoE / PoE+ do 250 metrówFunkcja jest włączona-Funkcja jest wyłączona

2.2) Elementy na obudowie przełącznika PoE+ oraz ich funkcje / właściwości

Przełącznik PoE+ typu rack Lanberg zawiera kilka elementów na obudowie. Ich liczba oraz znaczenie mogą się różnić w zależności od posiadanego modelu. Poniżej znajduje się objaśni enie każdego elementu niezależnie od modelu.

ElementOpis / funkcja / właściwości
Gniazdo zasilania• Modele RSFE-4P-2FE-60: AC 100 ~ 240 V, 0.85 A• Modele RSFE-8P-2GE-120: AC 100 ~ 240 V, 1.8 A
Porty LANPozwalają podłączyć bezpośrednio do 4 lub 8 urządzeń (w tym PoE / PoE+) oraz 2 urządzeń (bez PoE) w sieci lokalnej do przełącznika PoE+• Model RSFE-4P-2FE-60: 4 porty PoE / PoE+ 100 Mb/s + 2 porty Uplink 100 Mb/s• Model RSFE-8P-2GE-120: 8 portów PoE / PoE+ 100 Mb/s + 2 porty Uplink 1000 Mb/s
Przełącznik PoE+ 250 mUmożliwia pracę portów PoE / PoE+ na odległości do 250 metrów przy prędkości max. do 10 Mb/s

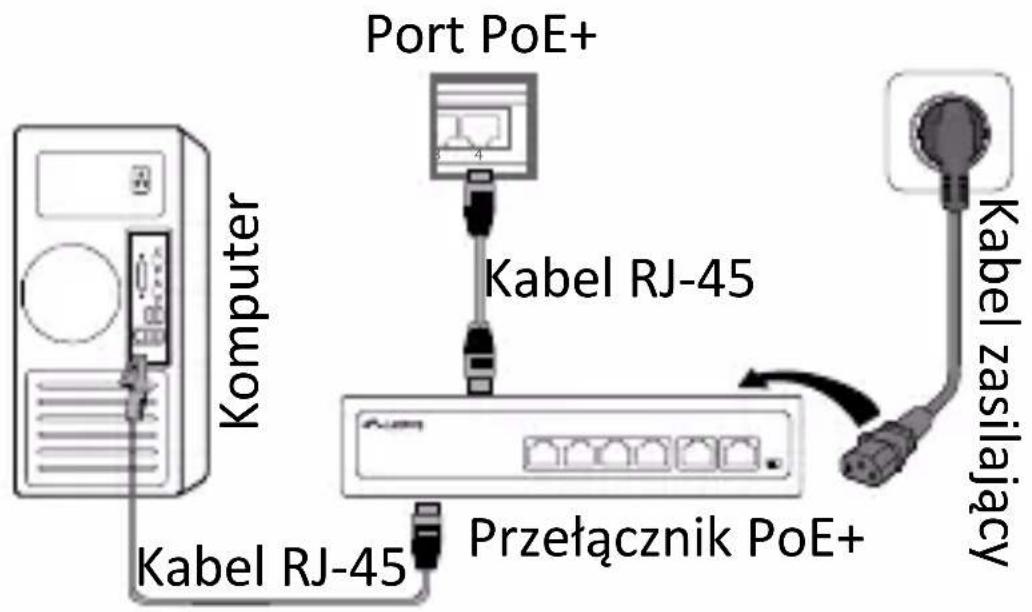

3) Uruchamianie przełącznika PoE+ oraz podłączanie urządzeń do niego

Komputer Port PoE+ Kabel RJ-45 Kabel RJ-45 Przełącznik PoE+ Kabel zasilający

Krok 1) Podłącz zasilanie, wkładając końcówkę wtyczki kabla zasilającego przełącznika PoE+ do jego gniazda zasilania znajdującego się na obudowie,
Krok 2) Podłącz jedną końcówkę kabla krosowego (Ethernet) RJ-45 do jednego z portów (LAN) znajdujących się na przedniej obudowie przełącznika PoE+, a jego drugą końcówkę do urządzenia końcowego (np. komputer, kamerę PoE etc.). Połączenie zostanie automatycznie ustanowione.

4) Funkcje przełącznika PoE+

4.1) Funkcja PoE+ 250 m

Przełącznik wspiera rozszerzoną odległość pracy między nim a urządzeniem końcowym. W tym trybie można użyć jednego kabla o długości maksymalnie do 250 m. Konieczne jest, aby kabel był certyfikowany na kategorię minimum 5e, zbudowany z 8 żył a przewodnik był zbudowany z pełnej miedzi (100% CU). Zmiana przełącznika na pozycję „ON” spowoduje, że wszystkie 4 lub 8 portów (w zależności od modelu) będzie wspierać pracę na dłuższą odległość. Po przełączeniu zasilanie na portach PoE nadal będzie podawane, jednakże połączenie (tzw. link) zostanie zresetowane i wynosić będzie max. do 10 Mb/s.

4.2) Funkcja wyłączania portów PoE / PoE+ po przekroczeniu budżetu PoE

Przełącznik PoE+ zapewnia pełny, całkowity budżet PoE na poziomie 60 lub 120 W (w zależności od modelu). Porty PoE / PoE+ mogą pracować w standardzie IEEE 802.3af lub IEEE 802.3at zapewniając maksymalne zasilanie podłączonych urządzeń do 30 W na port. W przypadku przekroczenia całkowitego dostępnego budżetu PoE mikroukład przełącznika wyłączy zasilanie portów PoE zaczynając od najwyższego numeracją portu PoE do najmniejszego. Procedura wyłączania zostanie zatrzymana w momencie gdy łączne obciążenie podłączonych urządzeń spadnie poniżej dostępnego budżetu PoE. Zalecane jest podłączanie najważniejszych urządzeń zaczynając od portu najmniejszego numeracją. Nigdy nie należy podłączać urządzeń, które w założeniach mogą powodować przekroczenie budżetu PoE do portów PoE najwyższych numeracją – powstanie pętla uruchomieniowa a ciągłość ich pracy nie zostanie zachowana.

Skrócona instrukcja obsługi Przełączniki PoE+ typu rack

5) Rozwiązywanie problemów

  • Dioda zasilania nie świeci: sprawdź czy kabel zasilający jest poprawnie włóżony do kontaktu, a jego wtyczka do przełącznika PoE+. Czy parametry prądu wejściowego są zgodne z specyfikacją. Spróbuj wyjąć i włożyć ponownie wtyczkę lub użyj innego kabla zasilającego zgodnego z specyfikacją.
  • Dioda portu LAN nie świeci: sprawdź czy kabel nie jest uszkodzony oraz czy konfiguracja sieci jest prawidłowa. Następnie sprawdź czy wszystkie urządzenia podłączone do przełącznika PoE+ działają i są dobrze skonfigurowane.
  • Dedykowana dioda PoE portu LAN nie świeci się lub dioda portu LAN nie świeci się na pomarańczowo: sprawdź czy urządzenie końcowe obsługuje tryb aktywnego PoE - przynajmniej jeden z standardów: IEEE 802.3af lub IEEE 802.3at oraz użyto kabla połączeniowego (Ethernet) certyfikowanego na kategorię minimum 5e, zbudowanego z 8 żył a przewodnik wykonany został z pełnej miedzi (100% CU).
  • Dioda funkcji PoE+ 250 m nie świeci: sprawdź czy po przełączeniu przycisku tej funkcji podłączone urządzenia mogą pracować w odległości do 250 m. Jeśli tak to dioda uległa uszkodzeniu.
  • Podłączone urządzenia nie działają na odległości do 250 m: sprawdź czy przełącznik funkcji PoE+ 250 m ustawiony jest na pozycję „ON”. Następnie upewnij się, że użyty kabel połączeniowy (Ethernet) jest certyfikowany na kategorię mini mum 5e, zbudowany jest z 8 żył a przewodnik wykonany został z pełnej miedzi (100% CU).
  • Urządzenia podłączone do portów PoE / PoE+ działają z prędkością do 10 Mb/s: sprawdź czy przełącznik funkcji PoE+ 250 m ustawiony jest na pozycje „ON”. Jeśli tak to przełącz go na „OFF”.
  • Najwyższe numeracją porty PoE / PoE+ wyłączają się i włączają (efekt pętli uruchomieniowej):

1) Gdy urządzenia końcowe, które powodują przekroczenie budżetu PoE są podłączone do portów najniższych numeracją: jest to normalne zachowanie przełącznika. W momencie w którym np. port 1 powoduje przekroczenie budżetu PoE najwyższy port zostanie wyłączony. W momencie jego wyłączenia łączne obciążenie PoE (pomniejszone o obciążenie ostatniego portu) będzie mniejsze niż dostępny budżet. To spowoduje ponowne uruchomienie ostatniego portu przez przełącznik, które z kolei ponownie spowoduje przekroczenie budżetu PoE. Sytuacja ustabilizuje się w momencie gdy obciążenie np. portu 1 nie przekroczy budżetu PoE.

2) Gdy urządzenia końcowe, które powodują przekroczenie budżetu PoE są podłączone do portów najwyższych numeracją: należy podłączyć istotne urządzenia zamierzone do działania 24/7 do portów najniższych numeracją, aby zachować ciągłość ich pracy, co opisano w podpunkcie 1. W przeciwnym razie to samo urządzenie, które powoduje przekroczenie budżetu PoE oraz w zamierzeniu miało działać bez przerwy będzie nieustannie wyłączane i włączane (efekt pętli uruchomieniowej).

• Inne: sprawdź czy wszystkie urządzenia działają w trybie Full-Duplex, a kabel to min. UTP 5e.

Jeśli powyższych przypadków nie udało się samodzielnie naprawić lub występują inne, które nie zostały wymienione to należy skontaktować się z Twoim sprzedawcą w celu wyjaśnienia sprawy i ewentualnego przeprowadzenia usługi serwisowej.
