INSTRUKCJA OBSŁUGI BT725 Elektrobock

Termostat bezprzewodowy

z modułem WiFi

Opis odbiornika 3

Montaż odbiornika 3

Opis nadajnika 4

Opis nadajnika 4

Parowanie odbiornika i nadajnika .. 5

Blokada nadajnika 5

Konfi guracja 6-8

Tryby pracy 9

Ustawienie czasu 10

Ustawianie stałych na nadajniku ... 11

Ustawianie stałych w aplikacji ..... 12-13

Ustawienia programu ..... 14

Reżim urlopowy 15

Porady 16

Parametry techniczne 16

Widea

Obejrzyj fi Im, który pomoże Ci przy PIERWSZEJ KONFIGURACJI:

https://www.elektrobock.cz/bezdratovy-termostat-s-wifi-modulem/p1731

Możesz także udostępniać inne samouczki wideo i wiadomości na naszym kanale YouTube w naszym asortymencie.

https://www.youtube.com/channel/UC68bFklkudV5pW0sNQzQjow

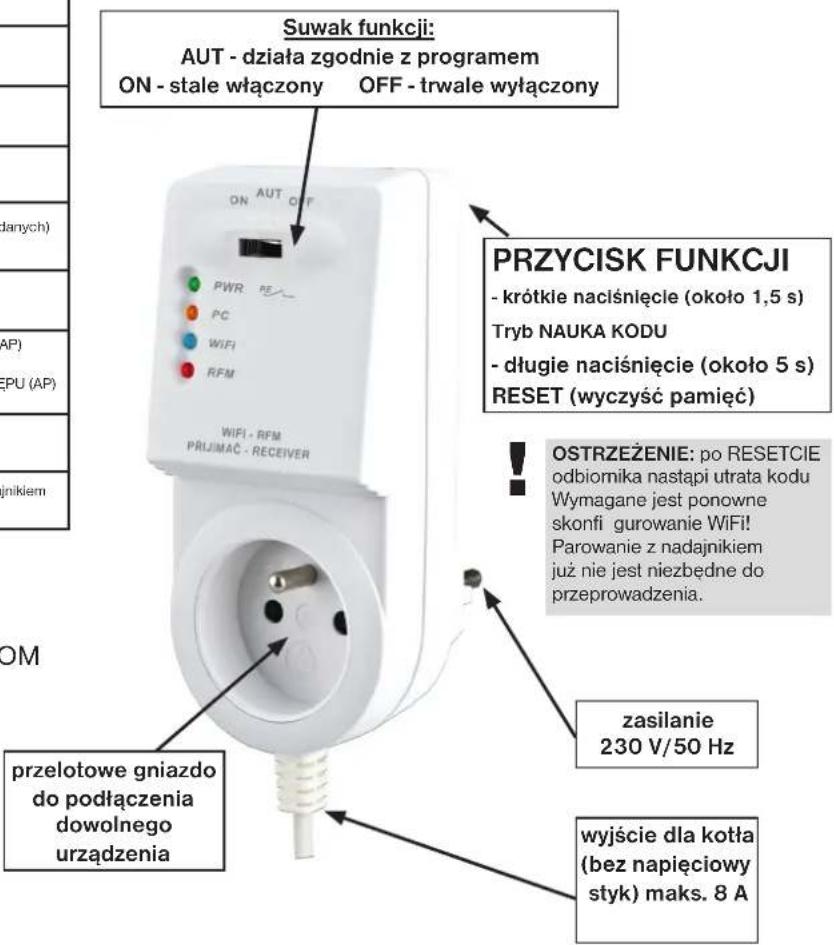

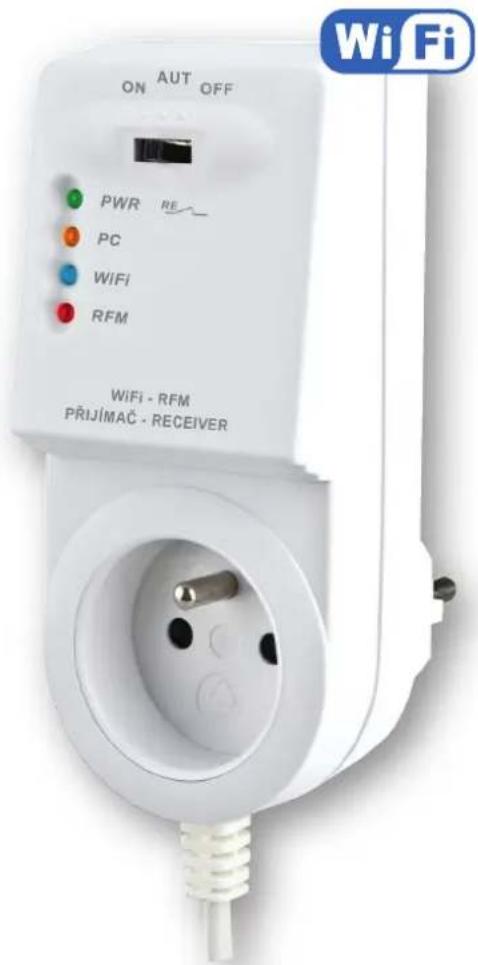

LED	SYGNAŁY LED NA ODBIORNIKU
	świeci przez 4 sekundy po włączeniu wyjścia
	miga przez 4 sekundy, gdy wyjście jest wyłączone
	świeci, gdy podłączony jest komputer (PC) lub urządzenie mobilne
[TST4]	1) miga nieregularnie podozas komunikacji z komputerem (przy wymianie danych)2) miga przez 1/2 sekundy - TRYB PRZECIW ZAMARZANIU
[ZKC6]	świeci, gdy zdalna komunikacja odbywa się za pośrednictwem serwera
	1) 3,5 sekundy świeci i poł sekundy przerwy w trybie PUNKT DOSTĘPU (AP)i nie komunikuje się zdalnie za pośrednictwem serwera2) 3,5 sekundy przerwy i poł sekundy świeci, gdy jest w PUNKCIE DOSTĘPU (AP)3) miga, gdy moduł WiFi jest uszkodzony
	świeci podczas przesyłania danych między odbiomikiem i nadajnikiem
[ZZZW]	miga podczas awarii transmisji lub jeśli nadajnik nie jest w komunikacji z nadajnikiem (czujnikiom temporatury)

• Zasilanie odbiornika 230 V / 50 Hz
- Odbiornik z modułem WiFi i systemem

SAMOUCZENIA KODU oraz z pamięcia E-EPROM

(zachowuje kod nawet gdy brak energii)

Montaż odbiornika

Schemat podłączenia:

Zamontuj odbiornik (w środku) jak najdalej od dużych metalowych obiektów (co najmniej 0,5 m) i poza dużym prądem ze względu na wpływ na odbiór sygnału! Upewnij się, że na miejscu instalacji jest wystarczający sygnał WiFi!

• Wyłącz główny wyłącznik.
• Podłącz odbiornik do kotła zgodnie ze schematem (użyj zaciskow zaprojektowanych do 2-przewodowego termostatu pokojowego!)
• Podłącz odbiornik do źródła zasilania 230V/50Hz.
• Włączyć wyłącznik główny, zielona dioda LED miga na odbiorniku (patrz wyświetlacz LED).
• Odczekaj około 15-20 sekund, zanim termostat połączy się z siecią Wi-Fi (patrz niebieskie diody LED).

Zaleca się, aby instalacja została wykonana przez osobę posiadającą odpowiednie kwalifi kacje elektrotechniczne!

WERYFIKACJA FUNKCJI

Krotko naciśnij PRZYCISK FUNKCJI na tylnej części odbiornika termostatu. Przez chwilę zaświeci się czerwona dioda „RFM“ i na wyświetlaczu nadajnika pojawi się na krotko tEST. Jeśli napis nie pojawi się i czerwona dioda LED zacznie migać, nadajnik musi być sparowany z odbiornikiem (patrz strona 5).

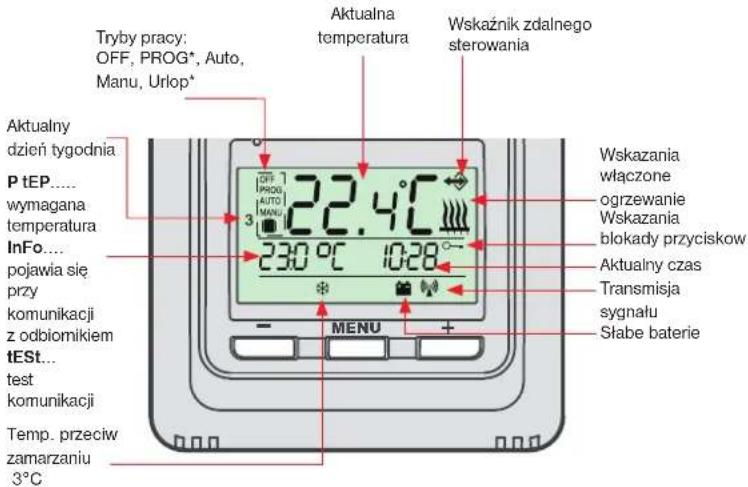

Użyj przycisków + / - na nadajniku, aby ustawić żądaną temperaturę wyższą od aktualnej. Do dwóch minut przekaźnik na odbiorniku termostatu włączy kocioł.

PROG ^4 .....będzie migać, jeśli naciśniemy dowolny przycisk w czasie zdalnego sterowania

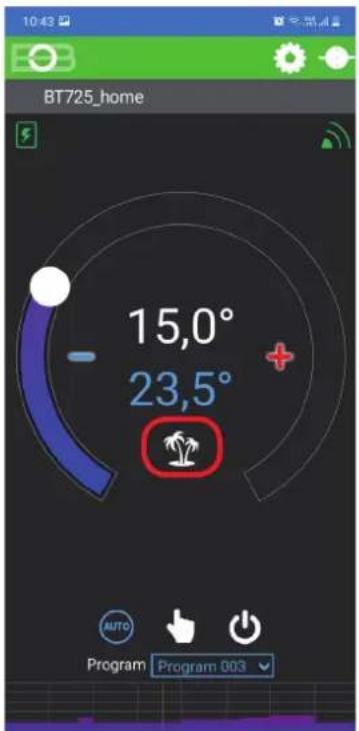

Urlop*... pojawia się, jeśli aktywujesz tryb z poziomu aplikacji wakacje

Dowolny jeden przycisk aktywuje podświetlenie ekranu.

2. naciśnięcie

krótkie naciśnięcie MENU = ENTER (potwierdzenie)

długie naciśnięcie MENU (około 2 s) = krok w tyt

Montaż nadajnika

A

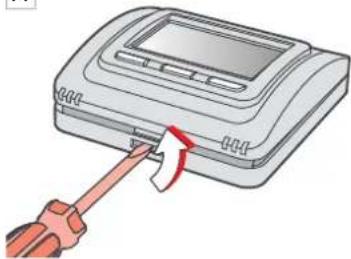

Otwórz przednią pokrywę nadajnika.

B

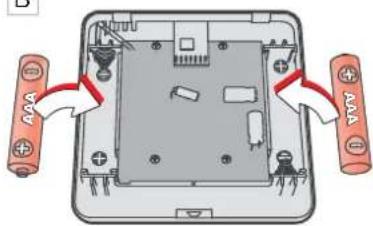

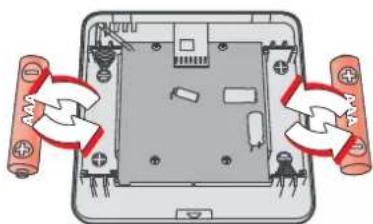

Włóż 2 baterie alkaliczne AAA 1,5 V.

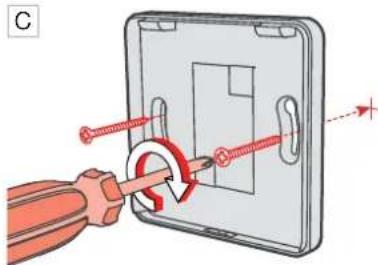

Przymocuj tylną pokrywę do ściany.

D

Nasadź przednią pokrywę na tył.

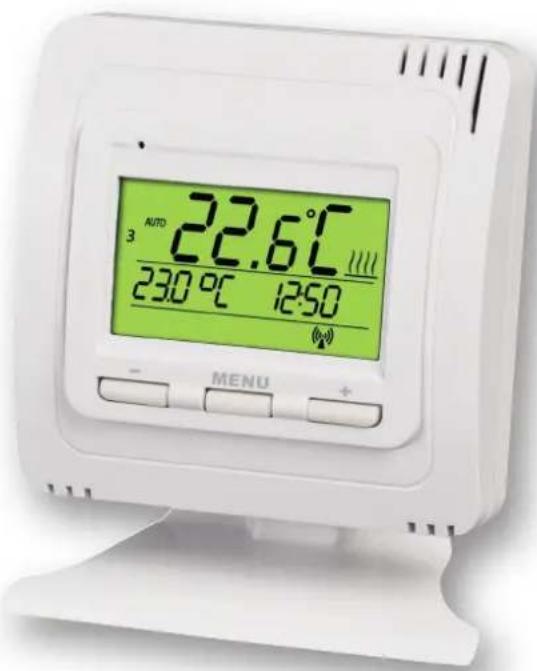

Montaż wolnostojący:

Wsuń termostat na stojak i zabezpiecz go obracając.

Unikaj miejsc takich jak: parapet, telewizor, komputer lub urządzenia z gorącym lub zimnym promieniowaniem.

E

Słabe baterie są indykowane symbolem 📄.

Oddziel przednią część nadajnika. Włóż 2 nowe baterie 1,5V AAA. Połącz przód z tyłem.

Zawsze należy używać baterie alkaliczne 2 x 1,5 V AAA! Nie używaj akumulatorów!

Pozbywaj się zużytych baterii zgodnie z przepisami dotyczącymi postępowania z niebezpiecznymi odpadami!

Urządzenie BT725 WiFi jest gotowe do użycia i po uruchomieniu nadajnika wystarczy otworzyć wybraną funkcję (patrz str.3)! Jeśli jednak pamięć nadajnika zostanie zresetowana (przywrócenie ustawień fabrycznych), wykonaj poniższą procedurę:

A Wyświet. podstawowy

B Pojawi sie AUTO lub MANU

C

Po sparowaniu na wyświetlaczu LCD pojawią się na chwilę słowa Info, DATA, TIME = zsynchronizuje się czas

D

Krótko naciśnij „PRZYCISK FUNKCJI” na odbiorniku BT725 Wifi Na krótko na odbiorniku zapali się czerwona dioda LED i wyświetlacz nadajnika powraca do ekranu wprowadzającego.

Blokada klawiatury

naciśnij prz. MENU + prz. —

Aby anulować funkcję blokady, naciśnij jednocześnie przycisk MENU i prz. +

Funkcję tę można również aktywować za pomocą aplikacji, patrz str 13.

Zanim zaczniesz pracować

Upewnij się, że posiadasz:

• router WiFi
  • poprawny adres e-mail
• smartfon (Android / Apple) lub urządzenie (PC) z Win10

WYBIERZ SPOSÓB STEROWANIA TERMOSTATEM:

1) Sterowanie przez SERWER (w dowolnym miejscu w zasięgu połączenia internetowego).

- skonfi gurować za pomocą smartfona lub komputera.

2) Sterowanie przez router poza siecią domową, konieczne jest posiadanie stałego adresu IP.

- skonfi gurować za pomocą smartfona lub komputera.

3) Kontrola w zasięgu routera (tylko w domu), nie jest konieczne posiadanie publicznego adresu IP.

- skonfi gurować za pomocą smartfona lub komputera.

4) Sterowanie w mieszkaniu, w którym nie ma połączenia WiFi. Termostat tworzy własny hotspot WiFi (punkt dostępu do punktu dostępowego).

- skonfi gurować za pomocą smartfona lub komputera.

5) Sterowanie i ustawianie termostatu za pomocą kabla USB za pomocą komputera z Win10.

- skonfi gurować za pomocą komputera.

6) Sterowanie ręczne, zawsze wiesz, co się dzieje i możesz ręcznie zresetować termostat.

- przewiń do str.9.

1. POBIERZ APLIKACJE NA SWÓJ SMARTFON

Aktualną wersję dla WIN10 można znaleźć w Microsoft Store pod nazwą: EOB PT-WiFi https://www.microsoft.com/cs-cz/p/eob-pt-wifi/9pljr31qfvx2#activetab=pivot:overviewtab

Aktualną wersję na Androida można znaleźć w Google Play pod nazwa: EOB PT-WiFi https://play.google.com/store/apps/details?id=cz.elbock.EOB_PT_WIFI

Aktualną wersję na iOS można znaleźć w App Store pod nazwą: EOB PT-WiFi https://apps.apple.com/cz/app/eob-pt-wifi/id1435475591?l=cs

EOB PT-WiFi_win10

EOB PT-WiFi_android

EOB PT-WiFi iOS

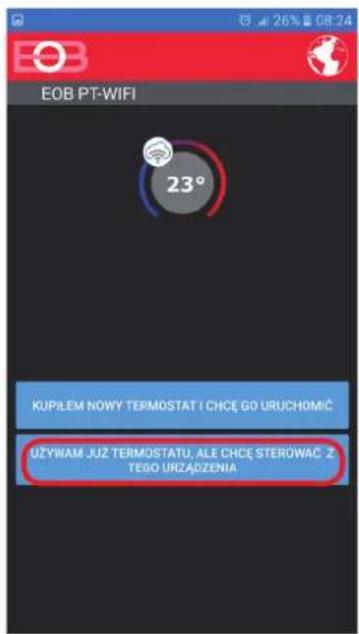

2. URUCHAMIANIE APLIKACJI

Wybierz język aplikacji

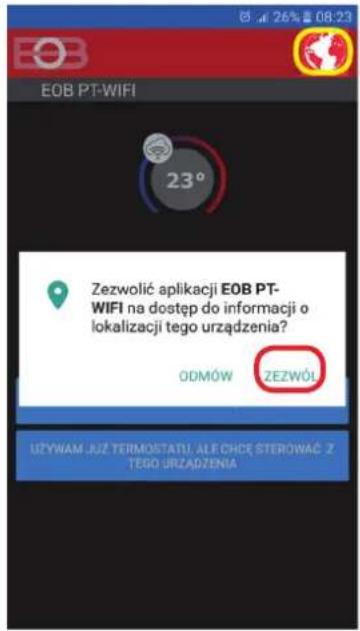

Wybierz ZEZWÓL do automatycznego wykrycia sieci Wi-Fi

Upewnij się, że masz termostat zamontowany w zasilaniu!

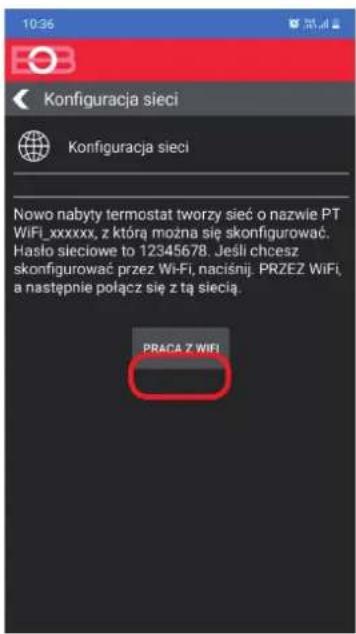

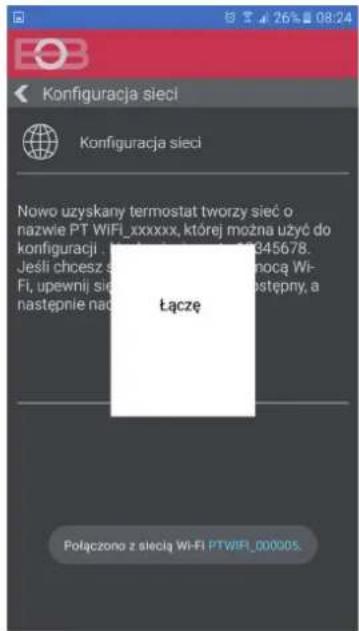

3. USTAW TERMOSTAT PRZY POMOCY WIFI

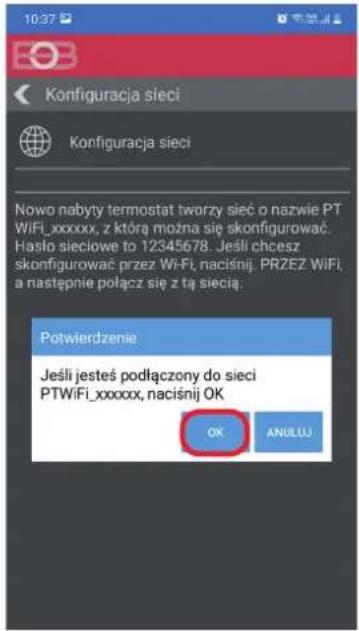

Wybierz PRACA Z WIFI

Jeśli wymagane jest haśło, wprowadź: 12345678 W przypadku Androida 9 i nowszych nie wprowadzaj praca z WIFI gdzie wyświetl się brak dostępu do internetu - wybierz „Połącz mimo to”.

Naciśnij OK, konieczne do wyszukania sieci.

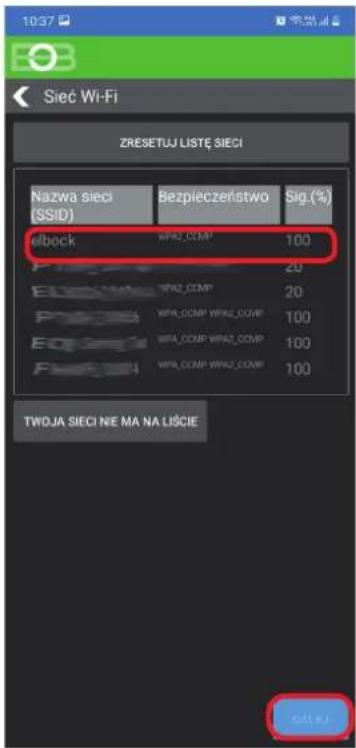

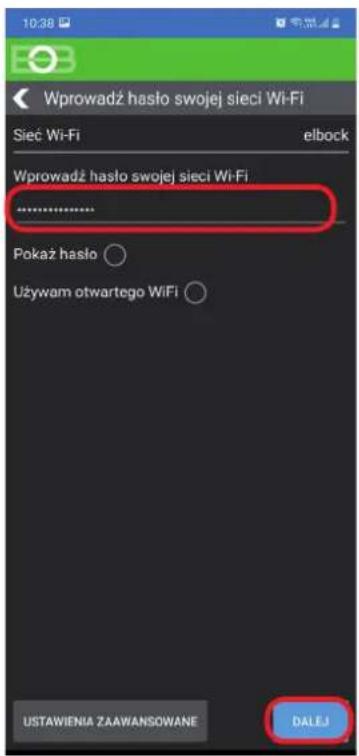

4. WYBIERZ SIEĆ I WPISZ HASŁO DO SIECI

Jeśli twoja sieć nie pojawia się w listę, kliknij w lewym dolnym rogu przycisk: TWOJEJ SIECI NIE MA NA LIŚCIE i postępuł zgodnie z instrukcją.

Wprowadź prawidłowe hało dla wybranej sieci. Zalecamy wyświetlanie hasta.

! UWAGA:

Jeśli wprowadzisz nieprawidłowe hasło lub nazwę sieci, termostat nie łączy się i trzeba wprowadzić ustawienia fabryczne i powtórzyć konfi gurację!

Jak zresetować termostat:

- na ODBIORNIKU wcisnać PRZYCISK

FUNKCYJNY w tylnej części dłużej niż 5 s.

Wszystkie diody mrugną i jest to zresetowanie odbiomika.

Konfi guracja WiFi nie maże kodu pomiędzy nadajnikiem a odbiornikiem!

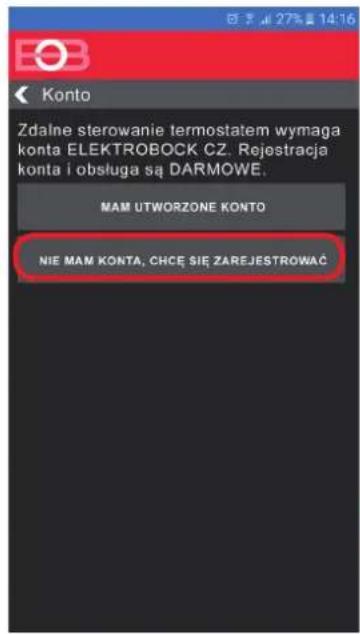

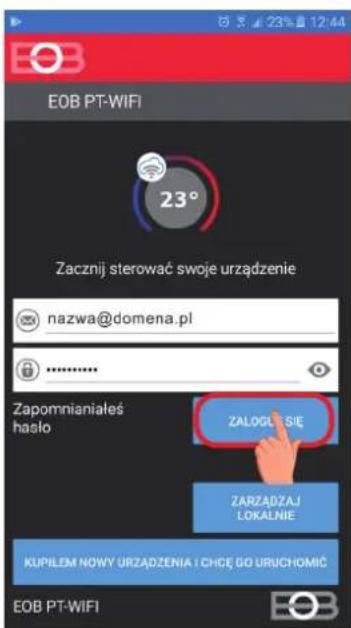

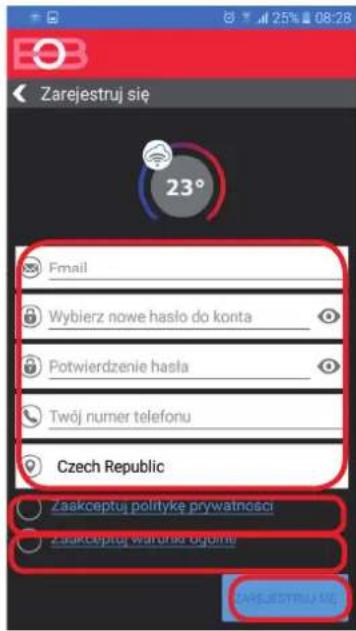

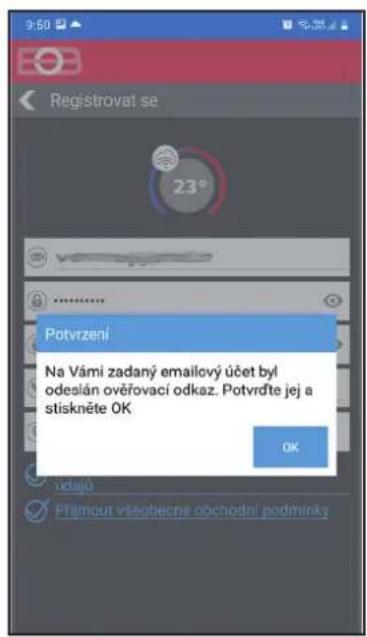

4. ZAŁÓŻ KONTO NA SERWERZE ELEKTROBOCK CZ

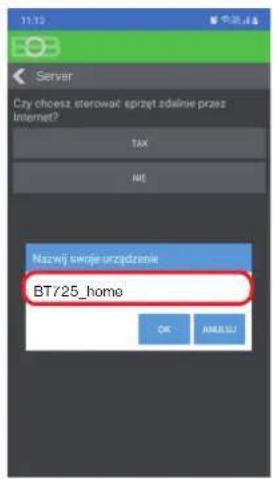

Nazwij urządzenie (np. termostat w domu)

Zalecamy wprowadzenie hasła, które nie jest powiązane z Twoim kontem e-mail! Używane tylko do łączenia się z kontem na serwerze ELEKTROBOCK CZ.

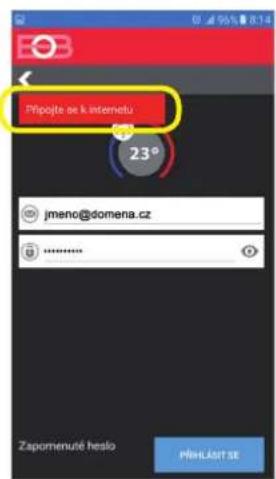

Jeśli pojawi się ten komunikat, upewnij się, że wybrana sieć ma dostęp do Internetu!

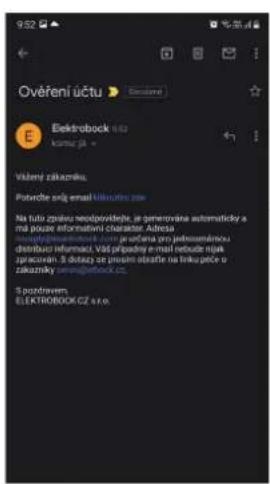

Po wprowadzeniu rejestracji znajdź mall w swojej poczcie z weryfi kacją przez odnieslenie. Kliknij na niego i wciśnij OK.

Jeśli poczta nie dotarła sprawdzać ponownie mail czy nie jest w SPAMIE!

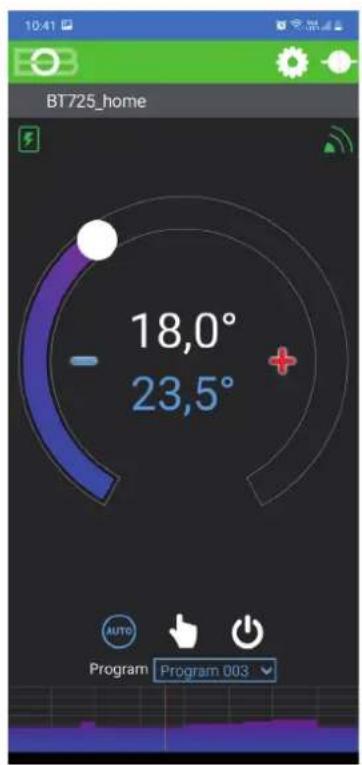

Następnie termostat automatycznie połączy się i zobaczysz w aplikacji dane termostatu.

Jeśli termostat nie łączy się, możliwe, że jest wprowadzone błędne hasło sieciowe: - sprawdź czy na odbiorniku miga niebieska dioda jeśli tak, to wykonaj reset odbiornika do ustawień fabrycznych i skonfi guruj sieć ponownie

Pierwsze naciśnięcie dowolnego przycisku powoduje włączenie podświetlenia wyświetlacza. Kolejne krotkie naciśnięcie przycisku „MENU“ spowoduje wejście do menu głównego, gdzie możesz wybrać tryby pracy.

AUTO

W trybie AUTO termostat pracuje według nastawionego tygodniowego programu.

MANU

W trybie MANU działa termostat według jednej ustawionej temperatury do kolejnej ręcznej zmieniany.

OFF

Termostat wyłączony.

Tryb pracy OFF zalecamy użycie go poza sezonem grzewczym.
i Ochrona przed zamarzaniem (3 °C) jest nadal aktywna.

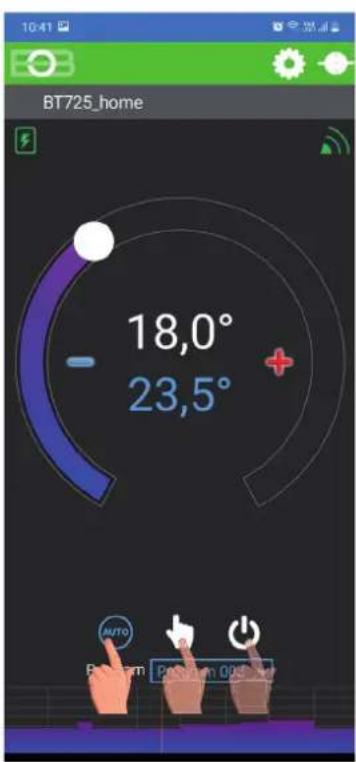

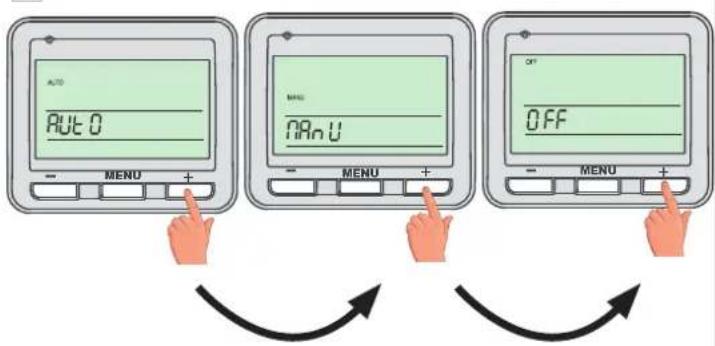

ZMIANA TRYBU PRACY

A Wyświet. podstawowy

B

Klikając na daną ikonę wybierz wymagany reżim.

NIE MUSISZ KONFIGUROWAĆ PRZY ZDALNYM ZARZĄDZANIU. CZAS AUTOMATYCZNIE SYNCHRONIZOWANY Z PODŁĄCZONYM URZĄDZENIEM (KOMÓRKOWY TELEFON lub PC).

A

B

C

D

E

F

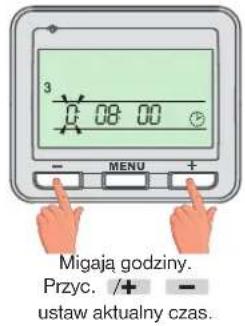

Ustaw w ten sam sposób kolejne minuty, sekundy dzień, miesiąc i rok. Potwierdź każde ustawienie za pomocą przycisku MENU.

G

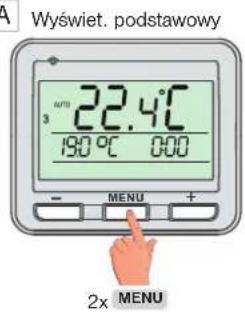

Aby powrócić do menu podstawowego naciśnij dłużej 2x MENU.

OSTRZEŻENIE: Jeśli zdalnie sterujesz

termostatem z innej strefy czasowej, czas musi być ustawiony na urządzeniu w tej samej strefi e czasowej, w której się znajduje umieszczony termostat!

W nadajniku można zmieniać tylko następujące stałe:

korekta mierzonej temperatury, zdalne zarządzanie, zmiana czasu i wyświetlanie wersji. Postępuj zgodnie z poniższymi instrukcjami, aby wprowadzić ustawienia.

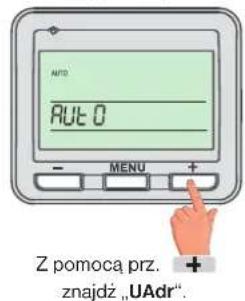

A
Wyświet. podstawowy

B

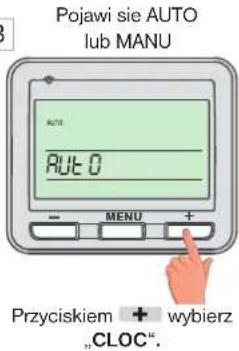

Pojawi sie AUTO lub MANU

C

D

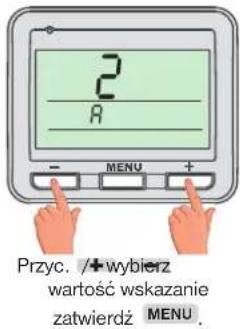

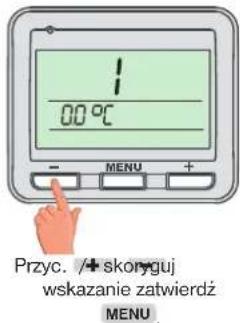

1. Korekta zmierzonej temperatury

(-5^ do +5^)

i

Ta stała służy do manualnej korekty; porównaj odchylenia między rzeczywistą a zmierzoną temperaturą (może to być np. błąd z powodu niewłaściwej lokalizacji termostatu).

E

2. Zdalne sterowanie (A/ - )

i

Ta stała jest wyświetlana tylko wtedy, gdy jest zdalne sterowanie. Zmiana tylko przy rezygnacji z internetu. Po wprowadzeniu „-“ i potwierdzeniu MENU, poczekaj do czasu, zanim tryb zacznie wskazywać na odbiomiku sieci lokalne (niebieska dioda LED miga raz na 3,5 s). Połącz smartfon z siecią lokalną (włącz Wi-Fi) i uruchom aplikację. Kliknij na ZARZADZAJ LOKALNIE, wprowadź adres IP (jeśli nie pojawi się automatycznie, adres IP znajdziesz bezpośrednio w termostacie str. 16).

Po przywróceniu połączenia z internetem możesz ponownie zdalnie sterować termostatem wybierając w aplikacji:

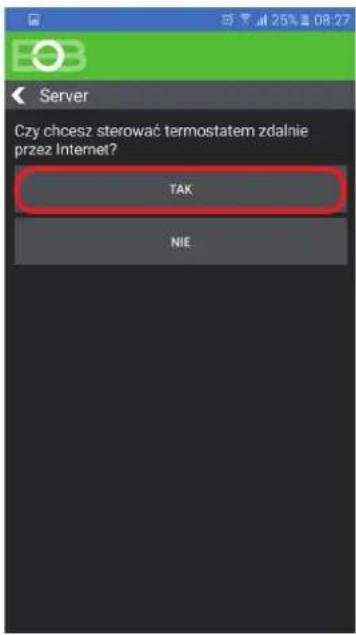

Konfl guracja sieci - Czy chcesz zdalnie sterować termostatem przez Internet?

(aplikacja musi być podłączona do termostatu), zostaniesz poproszony o podanie nazwy termostatu i wprowadzenia danych logowania. Po wprowadzeniu danych naciśnij ZALOGUJ SIE. Termostat połączy się przez internet, a stała 2 będzie w termostacie automatycznie zmieniona na A.

F

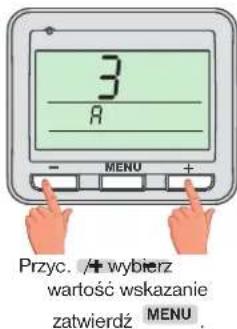

3. Zmiana czasu

(A/-)

i

Jeśli wybrano TAK, występuje automatyczna zmiana LATO / ZIMA czas zgodnie z kalendarzem. Termostat zajmuje się automatyczną regulacją czasu w tym okresie.

G

4. Wersja oprogramowania / Przywró ustawienia fabryczne

i

Poniżej stałej 4 wyświetlana jest informacja wersja oprogramowania.

OSTRZEŻENIE: po zrobieniu RESET należy ponownie wykonać parowanie z odbiornikiem str.5!

Jeśli naciśniesz przycisk — (przez ponad 3 sekundy), pojawia się na wyświetlaczu RESET i termostat powroci do ustawień fabrycznych.

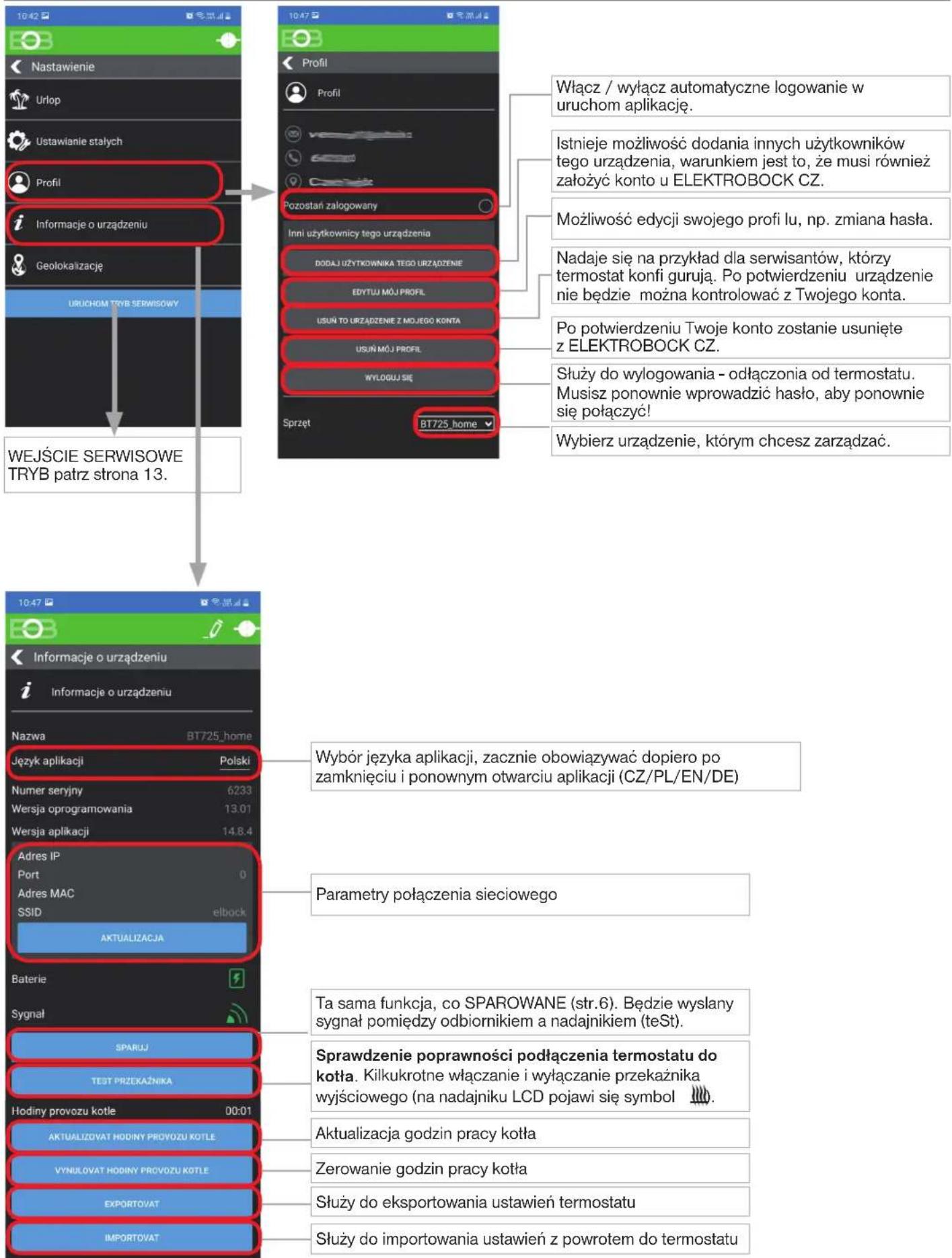

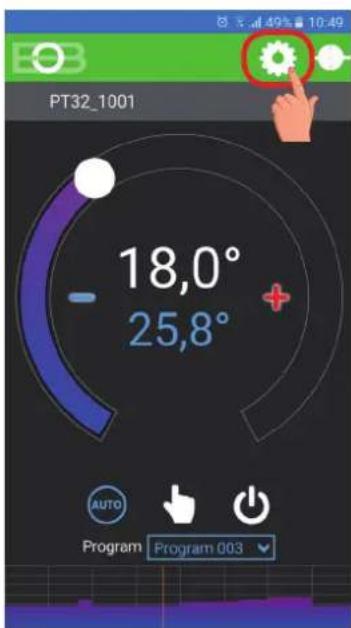

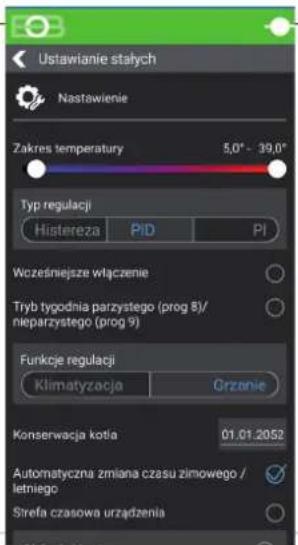

Ustawianie stałych w aplikacji

Ustawianie stałych w aplikacji Istnieje możliwość ustawienia podstawowych stałych w aplikacji oraz pozostałych stałych w TRYBIE SERWISOWYM, które są związane z regulacją systemu. Zawsze dokonuj ustawień w aplikacji w następujący sposób

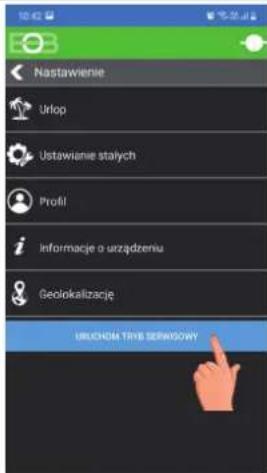

ABY WEJŚĆ W TRYB SERWISOWY NIEZBĘDNE JEST WPROWADZENIE HASŁA SERWISOWEGO PATRZ STRONA 13!

Stałe oznaczone ikoną serwisową ✗ są wyświetlane tylko w trybie serwisowym.

ZAKRES TEMPERATURY

Ustawienie ogranicza minimalną i maksymalną regulowaną temperaturę. Wybieramy w asortymencie od 3°C do 39°C (po 0,5°C).

TYP REGULACJI

Wybor typu regulacji:

PID = regulacja proporcjonalno-całkująco-rożniczkująca

Zasada PID regulacji spoczywa na porównaniu aktualnej temperatury

pomieszczenia z ustawioną i automatyczna adaptacja termostatu do ustawień. Regulator PID pracuje w pętli sprzęenia zwrotnego, oblicza wartość wychyleń jako różnicę pomiędzy zmierzoną wartością zmiennej procesu i pożadaną wartością zadańą i działa w taki sposób, by zredukować wychylenia poprzez odpowiednie dostosowanie sygnału podawanego na wejście regulowanego obiektu. Minimalny czas włączenia nastawiony jest na 2 minuty, pasmo proporcjonalne na 2°C, czasowy odcinek jest automatycznie dobierany do cieplnych zmian (patrz wykres).

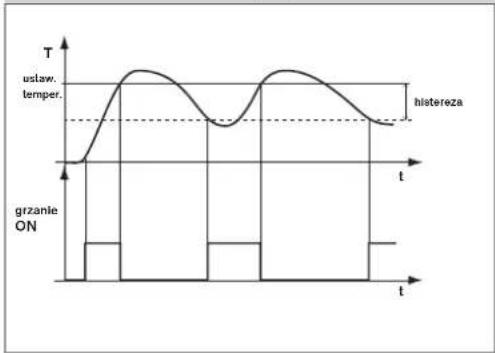

HS = Histereza

Przedział pomiędzy ustawioną a faktyczną temperaturą.

Gdy Histereza wynosi 1°C a ustawiona temperatura 20°C, termostat wyłączy kocioł przy 20°C a włączy przy 19 °C (patrz wykres).

Aby uzyskać prawidłową funkcję histerezy, ustaw parametry zgodnie z rodzajem instalacji grzewczej:

HISTEREZA (ustawienie fabryczne na 0.5°C)

Ustawiamy od 0.1 do 6 °C. W zależności od ustawionej wartości, termostat się włączy w temperaturze: T przełączanie = T wymagane - HISTEREZA

MINIMALNY CZAS WŁĄCZENIA

Ustawiamy minimalny czas włączenia kotła w minutach przy histerezie. Wybieramy według typu zastosowanego systemu grzewczego, wynosi od 1 do 5 minut (patrz tabela).

PI = proporcjonalna regulacja całkowania

Zasada regulacji PI polega na porównaniu rzeczywistej temperatury pomieszczenia do wymaganej temperatury. Celem regulacji PI jest uzyskanie i utrzymanie pożądanej temperatury bez przekroczenia (patrz rys. wykres). Aby zapewnić poprawną pracę regulatora PI, ustaw parametry kontrolne:

INTERWAŁ PI REGULACJI (fabryczne na 10 min.)

Jest wybierany zgodnie z bezwładnością cieplną obiektu. Optymalne ustawienie wynosi 10 do 15 min. Opcjonalny zakres 5 min do 20 min (po 1min).

MINIMALNY CZAS PRACY (fabryczne na 2 min.)

Wybieramy od 1 do 5 minut. Ustawienie jest określone przez typ systemu grzewczego i zależy od wyboru czasu. Regulacja PI. Zalecamy ustawienie zgodnie z tabela.

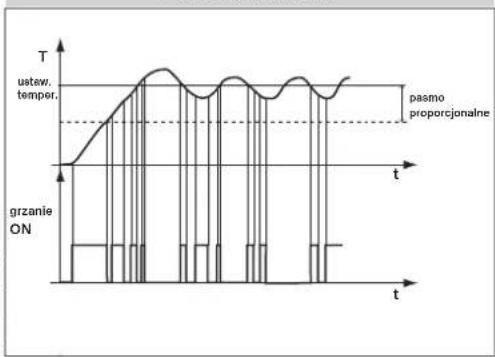

PASMO PI REGULACJI

(fabryczne na 2 °C)

Liczba ta określa, od jakiej wartości będzie działać kontrola Pl. Na przykład wymagana temperatura 22 °C Proporcjonalna szerokość pasma 1,5 °C do 20,5 °C źródło będzie grzać normalnie. Kiedy to zostanie osiągnięte wartości regulacji Pl zacznie działać. Pasmo PROPORCJONALNE można ustawić w zakresie od od 0.5 do 3.0°C (po 0.1°C).

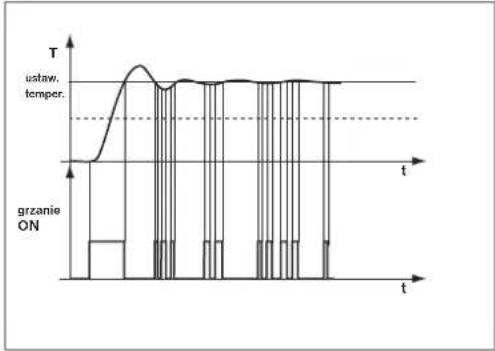

PID REGULACJA

HISTEREZA

PI REGULACJA

Uwaga: wykresy są jedynie orientacyjne, rzeczywisty przebieg grzania rożni się w zależności od rzeczywistych warunków w mierzonym obiekcie!

WCZEŚNIEJSZE WŁĄCZENIE

Ta funkcja gwarantuje żadaną temperaturę w pożadanym czasie. Nie musisz myśleć, kiedy włączyć ogrzewanie rano, aby było ciepłe i nie grzało niepotrzebnie długo. Programuj tylko wtedy, gdy chcesz mieć pożadaną temperaturę na wybraną godzinę. Podczas dwóch dni pracy termostat wykrywa regulację temperatury w pomieszczeniu, a następnie przełącza ogrzewanie na wymaganą z góry. Przedwczesny czas rozpoczęcia jest ograniczony do 2 godzin.

wskazanie aktywnej funkcji

WYBÓR NIE / PARZYSTY TYDZIEN

To ustawienie jest wygodne na przykład w trybie pracy na zmiany (rożne wymagania co do dobrobytu termicznego w budynku w każdym tygodniu). Programy Pr8 i Pr9 są automatycznie przełączane. Programy te można również dostosować do własnych potrzeb.

program U	1	2	3	4	5	6
Poniedziałek	06/20	08/18	14/21	17/22	22/17
Wtorek	06/20	08/18	14/21	17/22	22/17
Środa	06/20	08/18	14/21	17/22	22/17
Czwartek	06/20	08/18	14/21	17/22	22/17
Piątek	06/20	08/18	14/21	17/22	22/17
Sobota	07/21	17/23	22/19
Niedziela	07/21	17/23	22/19

program L	1	2	3	4	5	6
Poniedziałek	08/23	21/18
Wtorek	08/23	21/18
Środa	08/23	21/18
Czwartek	08/23	21/18
Piątek	08/23	21/18
Sobota	08/23	21/18
Niedziela	08/23	21/18

GRZANIE/CHŁODZENIE

Ustawianie funkcji termostatu.

GRZANIE = gdy aktualna temperatura spadnie poniżej wymaganej przekaźnik zewrze wyjście przełączające (dla systemów grzewczych)

CHŁODZENIE = gdy aktualna temperatura zostanie przekroczona powyżej wymaganego wyjścia przekaźnik zewrze wyjście przełączające (dla systemów chłodzenia)

KONSERWACJA KOTŁA

Ustaw datę, kiedy chcemy być informowani o potrzebie serwisu kotła. W sekcji Ustawienia - Informacje pojawia się jako czerwony napis „Wymagana konserwacja kotła” (Anuluj dane, wprowadzając nową datę następnego przeglądu kotła!).

AUTOMATYCZNA ZMIANA CZASU ZIMA / LATO

Jeśli jest zaznaczone. Zmiana czasu LATO/ZIMA następuje automatycznie zgodnie z kalendarzem. Nie wymagana ręczna zmiana, termostat dba o automatyczne ustawienie czasu na dany okres.

ZMIEN SERWISOWE HASŁO

Służy do blokowania stałych związanych z ustawieniem danej regulacji. Wygodny dla serwisantów. Zalecamy zmianę po pierwszym podłączenie do termostatu (hasło 1234 jest ustawione fabrycznie). Po wprowadzeniu hasła zostanie ono automatycznie przekierowane do zakładki „Ustawianie stałych”.

Uwaga: Po wpisaniu hasła masz opcję NIE KORZYSTAJ Z USŁUGI HASŁO, wtedy możesz użyć dowolnych czterech numerów dla trybu serwisowego i zawsze pojawiają się wszystkie stałe. ALE POLECAMY TEN WYBÓR TYLKO DLA TECHNIKÓW!

BLOKADA KLAWIATURY

Służy do blokowania elementów sterujących. Służy jako ochrona przed niechcianą manipulacją.

KOD BLOKADY KLAWIATURY

Użyj tego kodu, aby zablokować przyciski. Ustaw kombinację 4 liczb (od 0 do 9). Klawisze są zablokowane w ciągu 1 minuty (po przejściu do podstawowego ekranu) na wyświetlaczu LCD wyświetlany jest symbol “○—”. Po naciśnięciu dowolnego klawisza wyświetlacz LCD wyświetla monit o wprowadzenie kodu klawisza Jeśli wpiszesz poprawny kod, możesz wprowadzić dowolne zmiany (przyciski działają ponownie). Do ponownej dojdzie automatycznie po zakończeniu ustawień (po ok. 1 minucie).

ZALECENIE: - zapisz kod klucza w tabeli

- anuluj kod, odznaczając w aplikacji lub ustawiając termostat w ustawieniach fabrycznych

TWÓJ KOD

RESET DO USTAWIEN FABRYCZNYCH

Umożliwia resetowanie odbiornika do ustawień fabrycznych. Dojdzie do wymazania konfi guracji Wi-Fi i trzeba będzie wykonać nastawienia!

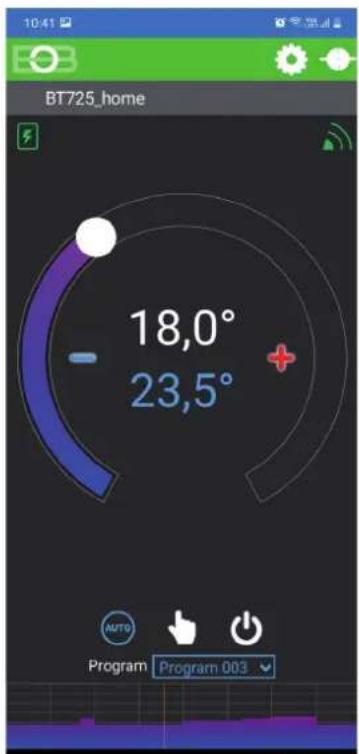

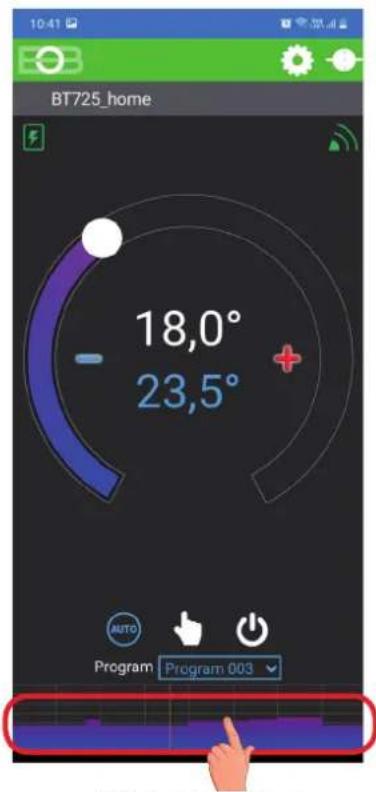

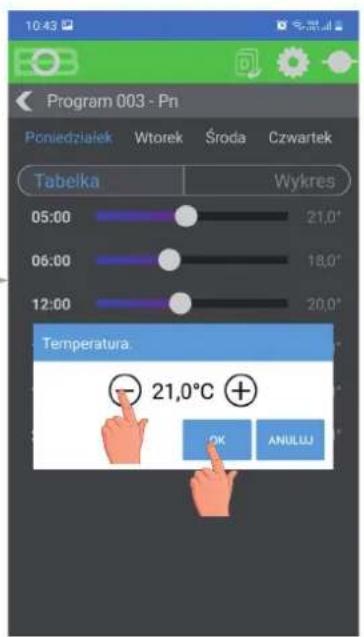

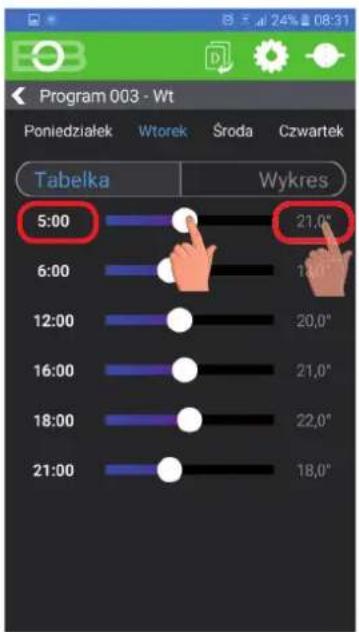

Możliwa jest zmiana programów poprzez kliknięcie wykresu w aplikacji. Dostępnych jest 9 programów tygodniowych z 6 temperaturami zmian dziennie ((program 8 i 9 używany jest przy wyborze nie/parzysty tydzień, patrz str. 13).

Kliknij na temperaturę program

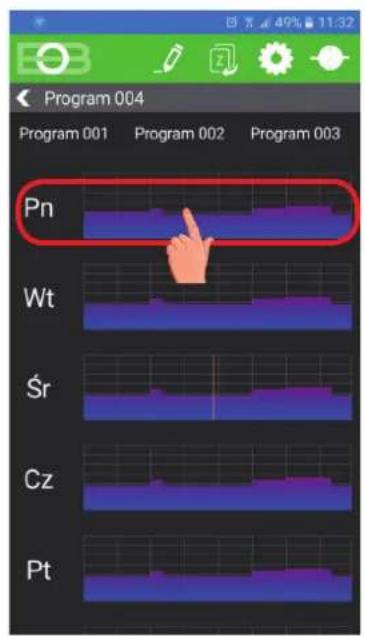

Wybierz dzień, który chcesz ustawić

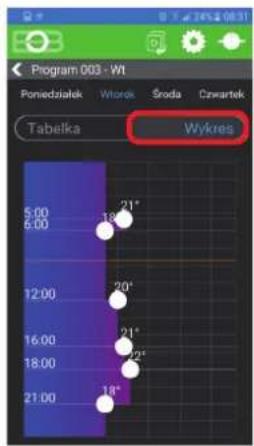

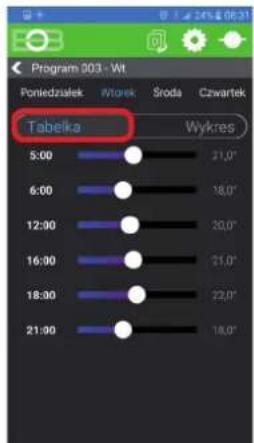

Wybierz opcję ustawienia za pomocą wykresu lub tabell.

Klikając na dane zmieniaj stopniowo wartości czasu. Temperaturę można ustawić przeciągając lub klikając dane temperatura.

program 6	1	2	3	4	5	6
Poniedziątek	07/21	09/18	15/22	18/23	22/18
Wtorek	07/21	09/18	15/22	18/23	22/18
Sroda	07/21	09/18	15/22	18/23	22/18
Czwartek	07/21	09/18	15/22	18/23	22/18
Piątek	07/21	09/18	15/22	18/23	22/18
Sobota	07/21	18/23	22/18
Niedziela	07/21	18/23	22/18

TABELE PROGRAMÓW TEMPERATUROWYCH

program 1	1	2	3	4	5	6
Poniedziałek
Wtorek
Środa
Czwartek
Piątek
Sobota
Niedziela

Termostat utrzymuje ustawioną temperaturę od i do ustawionej daty i godziny. Powróci automatycznie po upływie ustawionego czasu z powrotem do trybu AUTO.

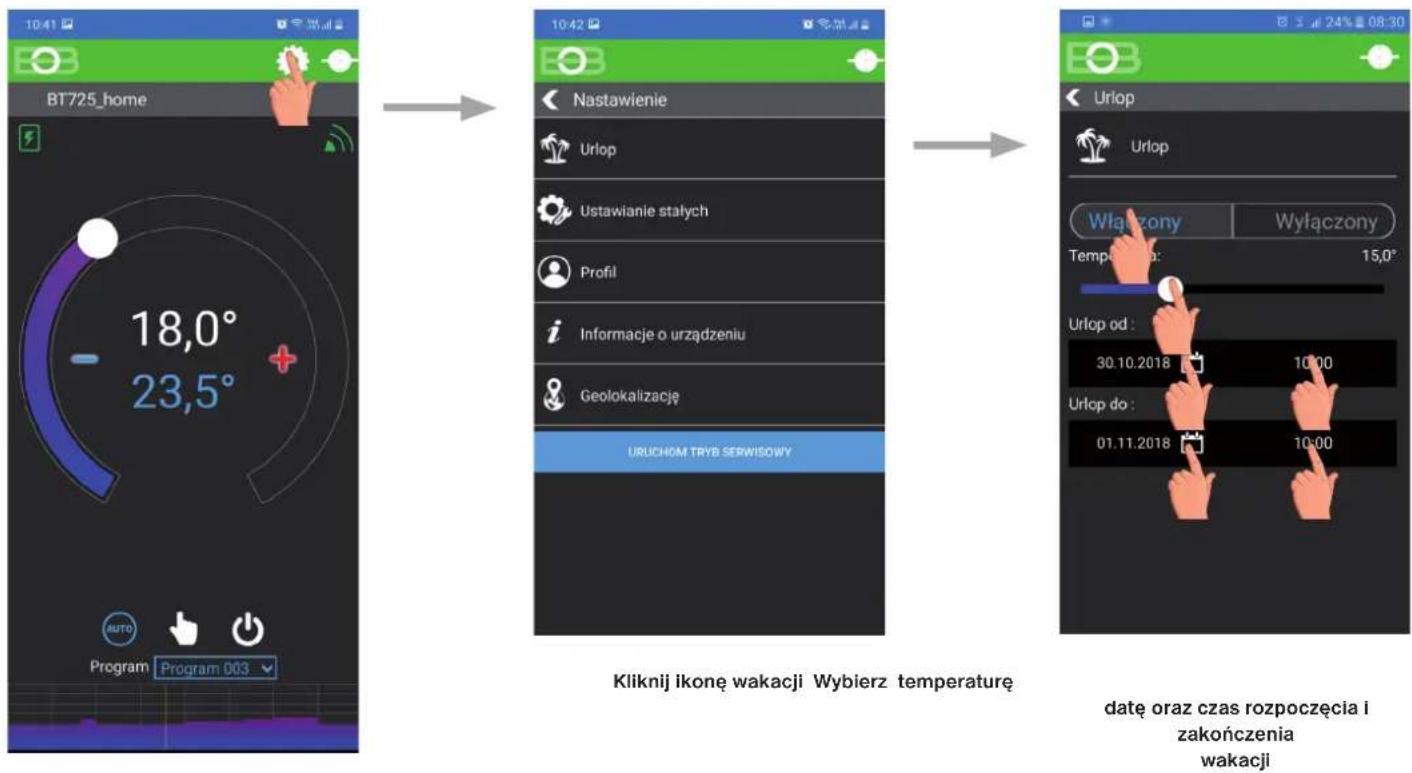

Kliknij ikonę ustawień

Wskazywany aktywny tryb wakacyjny bezpośrednio na ekranie głównym

i Urlop można anulować w dowolnym momencie w aplikacji, wybierając WYŁ.

W aplikacji istnieje możliwość ustawienia daty i godzin końca wakacji.

i Ikona walizki pojawia się na wyświetlaczu nadajnika oraz data zakończenia wakacji.

Służy do zmiany temperatury w zależności od Twojej lokalizacji.

Gdy jesteś w domu, termostat utrzymuje ustawioną przez program temperaturę (w trybie AUTO) lub stałą temperaturę (w trybie MANU). Gdy tylko wyjdziesz z domu i przekroczysz ustawiony promień, termostat automatycznie przełączy się w tryb ekonomiczny ( C ). Po powrocie do domu powraca do ostatnio ustawionego trybu. Oszczędza to nie tylko pieniądze (na energię), ale także Twój czas.

Przed aktywacją geolokalizacji

Upewnij się, że posiadasz:

• wersja termostatu oznaczona symbolem geolokalizacji
• aktualna wersja aplikacji EOB PT-WiFi
• urządzenie umożliwiające włączenie GPS (tu trzeba będzie wyrazić zgodę na udostępnianie lokalizacji)
• aktywne usługi danych w urządzeniu, za pomocą którego będziesz sterować termostatem

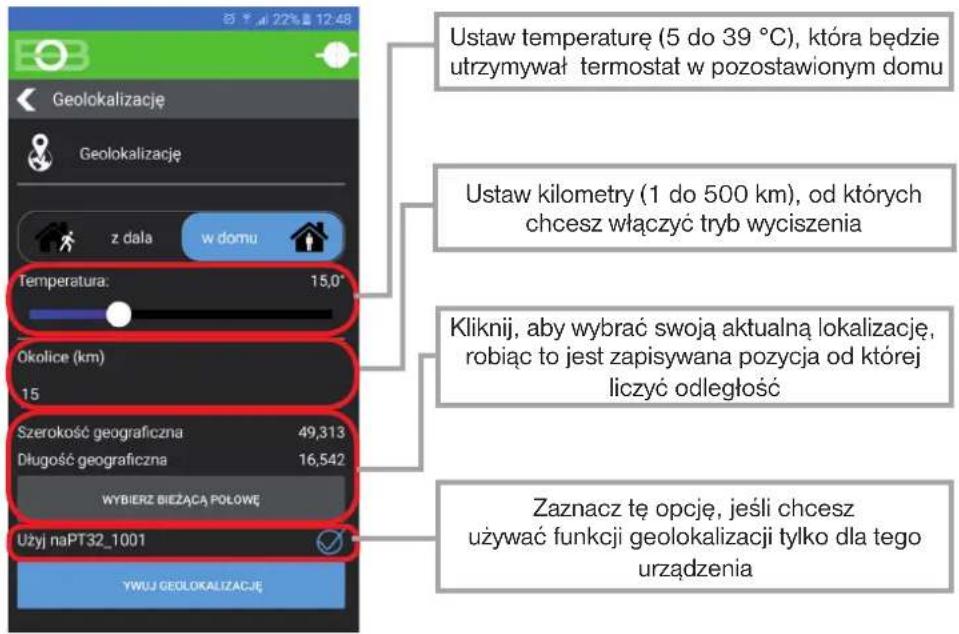

Aktywacja

Po uruchomieniu termostatu zgodnie z odpowiednimi instrukcjami połączyć się z termostatem.

Kliknij ikonę Ustawienia

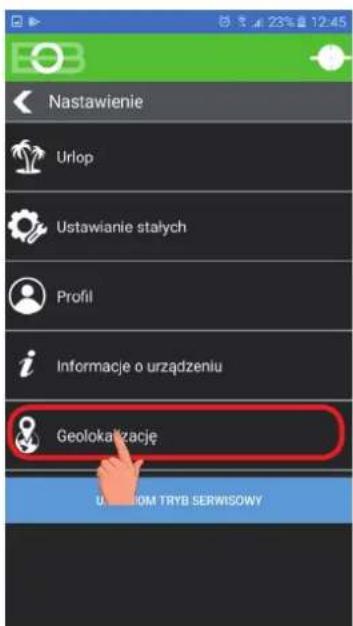

Wybierz geolokalizację

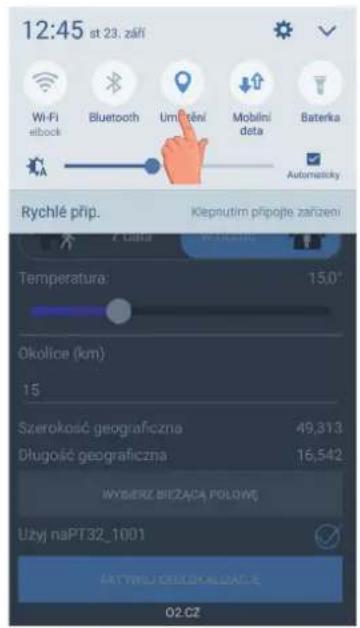

Włącz POSITION (GPS, lokalizacja)

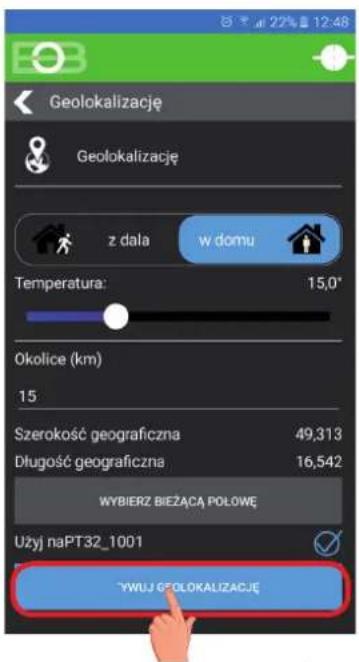

Kliknij, aby aktywować geolokalizację

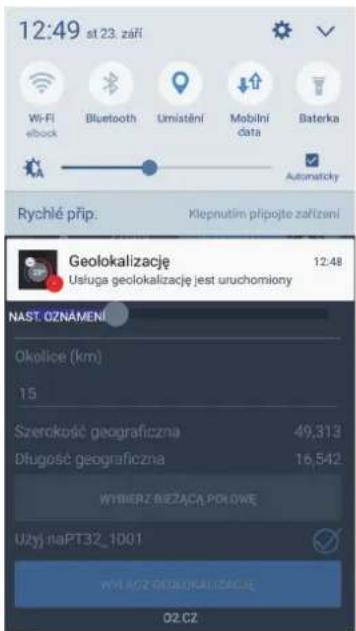

Pojawi się raport z powiadomieniem, że ustuga ruszyła

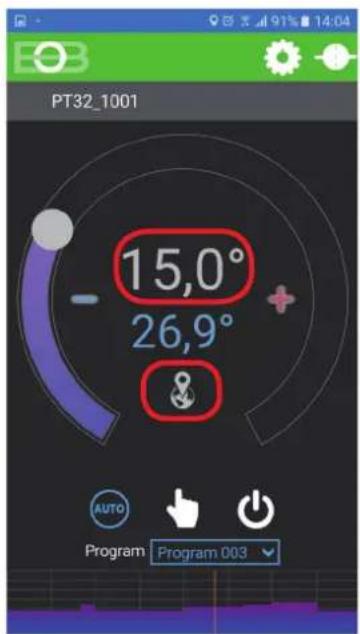

Po wyjściu z domu pojawia się znak Geolokalizacja i ustawiona temperatura

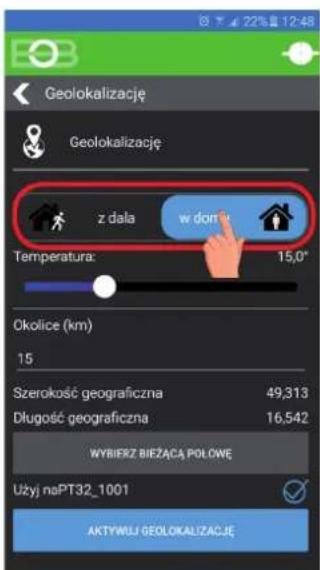

Jeśli chcesz anulować tryb przed osiągnięciem danej pozycji, po prostu użyj przełącznika Podróżuję/jestem w domu.

Lub bezpośrednio na termostacie wybierz inny tryb ręcznie.

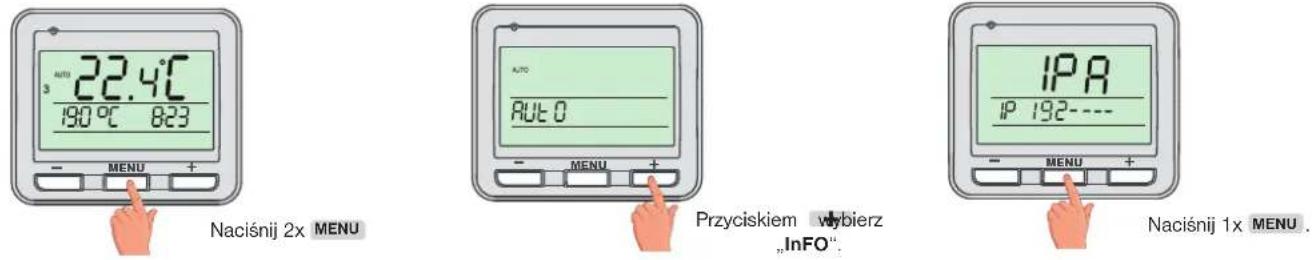

Jeśli chcesz sterować termostatem tylko w sieci lokalnej, konieczna jest znajomość adresu IP. Jak opisano poniżej, IP adres zostanie wyświetlony bezpośrednio na nadajniku LCD.

Komunikaty o błędach

Err trA

= Bład połączenia.

Err trA uwskazuje, że odbiornik nie komunikuje się z nadajnikiem.

Opcje naprawy błędu:

A. Jeśli wystąpi błąd podczas parowania odbiornika z nadajnikiem, powtórz proces parowania jeszcze raz - patrz str. 5.
B. Błąd wystąpił podczas normalnej pracy po pewnym okresie użytkowania:

Sprawdź, czy symbol niskiego poziomu baterii nie jest wyświetlany na nadajniku 🚫.

Jeśli TAK, wymień słabe baterie na nowe.

Jeśli NIE, sprawdź, czy czerwona dioda na odbiorniku miga regularnie.

Jeśli sygnał RFM jest zakłócony, przetestuj połączenie za pomocą przycisku w aplikacji PAROWANIE i poczekaj, aż problem sam zniknie.
Przy utrzymującym się problemie kod w odbiorniku został najwyżraźniej usunięty i proces parowania musi być wykonywany ponownie - patrz str. 5.

12

= termostat nie jest sparowany

Jeśli w tym samym czasie na nadajniku LCD pojawią się cyfry 1 i 2 po lewej stronie, wymagane skonfigurowanie urządzenia patrz strona 5.

PROG

= termostat jest online

Jeśli pojawi się na nadajniku LCD po lewej stronie napis PROG, tzn. została wznowiona komunikacja połączenia online przez aplikację. W tym stanie nie możesz ręcznie zmienić temperaturę bezpośrednio na nadajniku.

M

= termostatu nie można skonfigurować na serwerze

Jeśli na nadajniki LCD w menu po prawej stronie pojawi się znak M, jest konieczne skonfigurowanie termostatu, patrz str. 6.

Odbiornik
Zasilanie 230 V/ 50 Hz
Moduł WiFi (zakres częstotliwości; czułość odbiornika; prędkość transmisji; transmisja mocy)	IEEE802.11b/g/n 2,412 - 2,472 GHz;11b: -97,2 dBm, 11g: -94,1 dBm, 11n: 93,9 dBm;1 - 54 Mbps; 11b: 16 dBm, 11g: 14 dBm, 11n: 12 dBm
Częstotliwość RFM 433.92 MHz
Zasieg RFM	300 m (otwarty teren)35 m (w zabudowie)
Czułość < -102 dBm
Wyjście przekaźnik, max. 8 A
Stopień ochrony IP20
Klasa ochrony II
Temperatura pracy 0°C do +40°C

Vysílač
Zasilanie 2 x1.5 V AAA alkal. baterie
Rodzaj komunikacji dwukierunkowa
Moc Vf	< 10 mW
Częstotliwość	433.92 MHz
Ustawianie temperatury	po 0.5°C
Zakres temperatury	3 do 39°C (przeciw zamarzaniu 3°C)
Min. indykatywny skok	0.1°C
Dokładność	± 0.5°C
Żywotność baterii	sezon grzewczy
Stopień ochrony	IP20
Temperatura pracy	0°C do +40°C

DEKLARACJA ZGODNOŚCI UE

ELEKTROBOCK CZ s.r.o. niniejszym oświadcza, że typ urządzenia radiowego BT725 WiFi jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: www.elbock.cz

W przypadku serwisu gwarancyjnego i pogwarancyjnego, prosimy o przesłanie produktu wraz z dowodem zakupu na adres dystrybutora. Gwarancja nie obowiązuje na awarie spowodowane niewłaściwą obsługą, instalacją, ingerencja w konstrukcję urządzenia.

ELEKTROBOCK CZ

MADE IN CZECH REPUBLIC

www.elbock.cz

Dystrybutor:

Elektrobok PL

ul. Bielowicza 46

32-040 Świątniki Górne

tel./fax:[phone]

e-mail: [e-mail]
