BD-72 - Zamrażarka Electro-line - Bezpłatna instrukcja obsługi

Typ produktu	Zamrażarka skrzyniowa
Model	BD-72
Marka	Electro-line
Pojemność netto	200 litrów
Wymiary (wys. x szer. x gł.)	85 x 60 x 70 cm
Waga	35 kg
Zasilanie	230 V / 50 Hz
Klasa energetyczna	A+
Roczne zużycie energii	220 kWh
Zakres temperatury	-18°C do -24°C
Funkcje	Ręczne rozmrażanie, regulowany termostat, wskaźnik zasilania, zamek
Kosz do przechowywania	1 szt.
Materiał	Stalowa obudowa, wnętrze z tworzywa sztucznego
Czynnik chłodniczy	R600a
Poziom hałasu	42 dB
Konserwacja i czyszczenie	Regularne rozmrażanie, czyszczenie wnętrza wodą z mydłem, unikać ostrych narzędzi
Bezpieczeństwo	Zamek zabezpieczający, odłączanie przed czyszczeniem
Części zamienne	Termostat, bezpiecznik, uszczelka, kosz – dostępne u producenta
Gwarancja	2 lata
Informacje ogólne	Zamrażarka Electro-line BD-72, rok produkcji 2022

Często zadawane pytania - BD-72 Electro-line

Jak ustawić odpowiednią temperaturę w zamrażarce BD-72?

Termostat znajduje się wewnątrz urządzenia. Ustaw go na pozycję środkową, aby uzyskać -18°C. Dostosuj w zależności od ilości przechowywanej żywności.

Jak często należy rozmrażać zamrażarkę?

Zaleca się rozmrażanie, gdy warstwa lodu osiągnie grubość 5-10 mm, zwykle co 6-12 miesięcy. Wyłącz urządzenie, usuń żywność i pozwól lodowi stopić się naturalnie.

Co zrobić, gdy zamrażarka hałasuje?

Sprawdź, czy stoi na równej powierzchni. Obcy przedmiot wokół może wibrować. Normalny hałas to delikatne buczenie i cykliczne odgłosy cyklu chłodzenia.

Jak prawidłowo zainstalować zamrażarkę?

Umieść w suchym, wentylowanym miejscu z dala od źródeł ciepła. Zachowaj 10 cm odstępu z każdej strony. Pozycja musi być wypoziomowana.

Jak oszczędzać energię przy użytkowaniu zamrażarki?

Nie otwieraj drzwi zbyt często. Rozmrażaj regularnie. Przechowuj zamrożoną żywność w szczelnych opakowaniach. Utrzymuj odpowiednią temperaturę.

Co zrobić, jeśli zamrażarka nie chłodzi?

Sprawdź, czy jest podłączona do prądu, czy termostat jest włączony, czy drzwi są zamknięte. Jeśli to nie pomoże, skontaktuj się z serwisem.

Jak czyścić zamrażarkę?

Wyłącz urządzenie, wyjmij żywność. Użyj letniej wody z łagodnym detergentem i miękkiej szmatki. Nie używaj ostrych narzędzi ani środków ściernych.

Jaka jest pojemność zamrażarki BD-72?

Pojemność netto wynosi 200 litrów, co pozwala na przechowanie około 150-200 kg żywności w zależności od opakowania.

Czy zamrażarka ma zamek?

Tak, model BD-72 jest wyposażony w zamek zabezpieczający. Klucze znajdują się w opakowaniu.

Jaka jest gwarancja na zamrażarkę Electro-line BD-72?

Producent udziela 2-letniej gwarancji. Szczegóły znajdują się w karcie gwarancyjnej dołączonej do urządzenia.

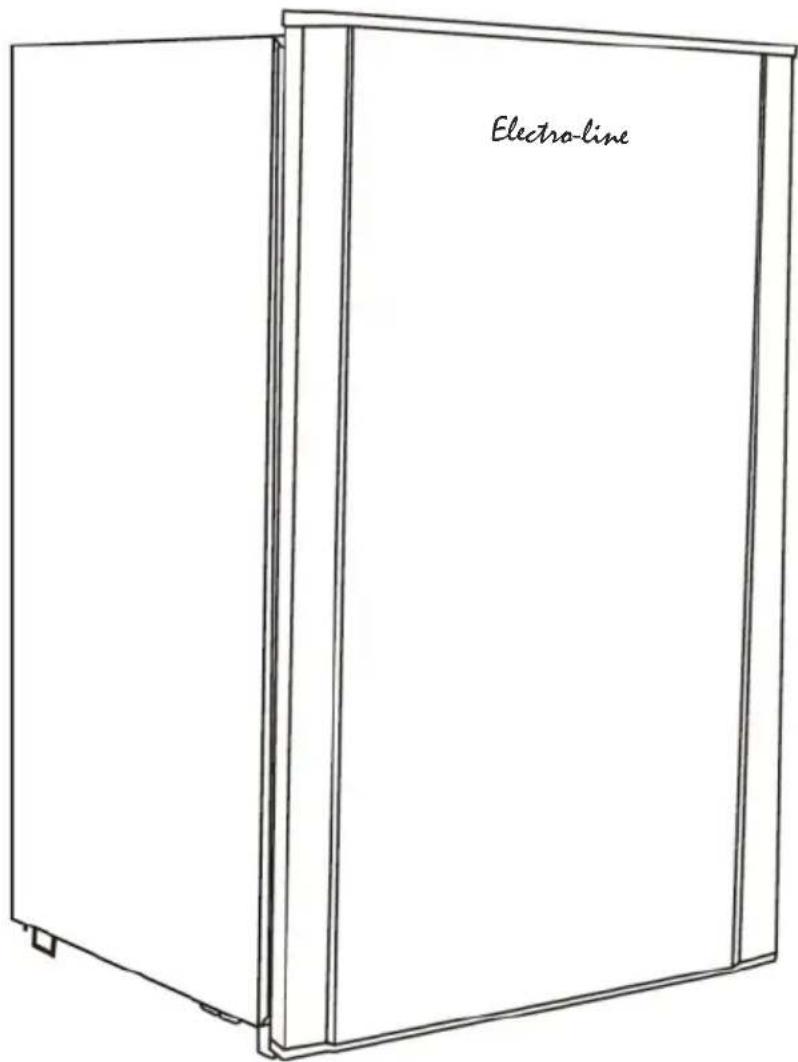

INSTRUKCJA OBSŁUGI BD-72 Electro-line

Zamrażarka szufladowa

Electro-line

model BD-72

Spis treści....2
Ważne wskazówki bezpieczeństwa....2-4
Zamrażarka szufladowa - uwagi ogólne....4
Zamrażarka szufladowa - opis wyrobu....4-5
Transport i postępowanie po dostawie....5-6
Wskazówki dotyczące instalacji urządzenia....6-7
Instrukcja użytkowania....8-9
Rozmrażanie urządzenia - usuwanie szronu....9-10
Wskazówki dotyczące oszczędności energii....10
Mycie i czyszczenie zamrażarki szufladowej....10
Wskazówki eksploatacyjne - co robić gdy....11

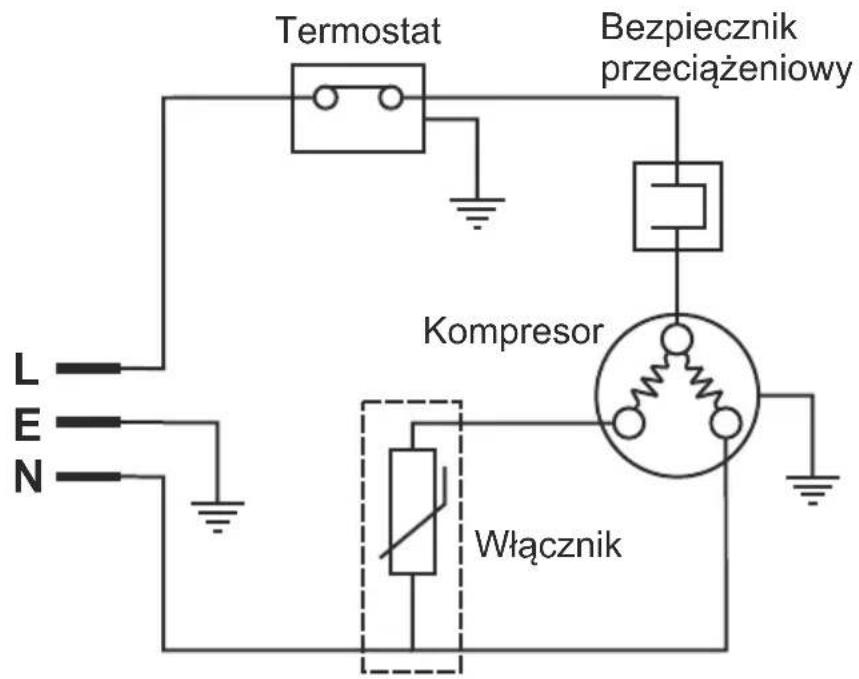

Schemat elektryczny urządzenia....12
Dane techniczne 12
Informacje o serwisie....13
Ważna informacja dla użytkowników....13
Karta produktu....14
Karta gwarancyjna (strony "A" i "B").15-16

WAŻNE WSKAZÓWKI BEZPIECZEŃSTWA

Podczas używania zamrażarki szufladowej „Electro-line” model BD-72 należy przestrzegać podstawowych zasad bezpieczeństwa, włącznie z poniższymi zaleceniami.

Przed użyciem należy przeczytać dokładnie całą instrukcję obsługi. Instrukcję obsługi należy zachować (nie wyrzucać), a przy odsprzedaży zamrażarki (lub jej nieodpłatnemu odstąpieniu) należy przekazać zamrażarkę następnemu użytkownikowi razem z instrukcją obsługi.

UWAGA NIEBEZPIECZEŃSTWO

Aby zmniejszyć ryzyko pożaru, porażenia prądem, skaleczenia lub uszkodzenia urządzenia:

1. Zamrażarki szufladowej BD-72 należy używać zgodnie z jej przeznaczeniem i w sposób opisany w instrukcji obsługi.
2. Zamrażarka szufladowa nie jest przeznaczona do użytkowania przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, psychicznych i czuciowych oraz przez osoby o braku doświadczenia lub znajomości sprzętu, chyba że odbywa się to pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo, a potrafiącej użytkować zamrażarkę zgodnie z jej przeznaczeniem i zaleceniami instrukcji obsługi.

3. Przewód zasilający zamrażarki podłączać wyłącznie do gniazdka z bolcem uziemiającym i sprawną instalacją uziemiającą.
   W przypadku jakichkolwiek wątpliwości, zaleca się aby prawidłowość instalacji zasilającej sprawdził wykwalifikowany elektryk z odpowiednimi uprawnieniami.

4. Nie należy używać urządzenia, gdy przewód zasilający jest uszkodzony, gdy urządzenie nie pracuje poprawnie lub gdy urządzenie jest uszkodzone mechanicznie. W takich przypadkach należy urządzenie dostarczyć do najbliższego autoryzowanego punktu serwisowego w celu sprawdzenia, naprawy, oraz wykonania regulacji elektrycznych i mechanicznych.

5. Zabrania się samodzielnej wymiany uszkodzonego przewodu zasilającego. Przewód zasilający może być wymieniony wyłącznie w autoryzowanym punkcie serwisowym.
6. Nie ustawiać zamrażarki szufladowej w pobliżu źródeł ognia i ciepła.
7. Nie instalować urządzenia w ciasnych, że wentylowanych i wilgotnych pomieszczeniach.
8. Nie instalować zamrażarki w miejscach, gdzie była by narażona na długotrwałe działanie promieni słonecznych.
9. Nie używać urządzenia na wolnym powietrzu (na zewnątrz pomieszczeń).
10. Zamrażarkę należy ustawić na równej i stabilnej powierzchni, w odległości min. 10 cm od ściany tylnej i od ścian bocznych tak, aby zagwarantowany był swobodny obieg powietrza wokół urządzenia. Po ustawieniu zamrażarki, należy ją wypoziomować.
11. Zabrania się przemieszczać (przesuwać, obracać) zamrażarkę w czasie, gdy urządzenie pracuje. Przed jakąkolwiek zmianą miejsca ustawienia należy urządzenie wyłączyć i odłączyć od sieci zasilającej.
12. Zabrania się przechylać urządzenia więcej niż 45° od pionu. Nigdy nie należy klaść urządzenia na ściankach bocznych, a tym bardziej odwracać urządzenia do góry nóżkami, gdyż spowoduje to uszkodzenie urządzenia.
13. Nie narażać urządzenia na ryzyko mechanicznego uszkodzenia. Nie siadać i nie stawać na chłodziarko - zamrażarce, nie kłaść ciężkich przedmiotów, nie huśtać się na drzwiczkach.
14. Nie wyciągać wtyczki z kontaktu przez ciągnięcie za przewód zasilający.
15. Nie wyciągać wtyczki z kontaktu mokrymi palcami dłoni.
16. Wyłączać zamrażarkę przed wykonywaniem jakichkolwiek czynności związanych z odmrażaniem, myciem czy też czyszczeniem urządzenia.
17. Nie używać żadnych aktywnych chemicznie i żracych środków do mycia urządzenia, takich jak proszki i pasty ścierne, rozpuszczalniki itp.
18. Nie wstawiać do szuflad urządzenia gorących, nie schłodzonych produktów.
19. Zabrania się przechowywać w zamrażarce jakichkolwiek materiałów trujących, wybuchowych, łatwopalnych, kwasów,ozpuszczalników, benzyny oraz innych aktywnych chemicznie substancji.
20. Nie pozostawiać pracującej zamrażarki bez nadzoru w sytuacji, gdy w pobliżu znajdują się małe dzieci lub osoby niepełnosprawne, o których mowa w punkcie 2 niniejszego rozdziału.

21. W przypadku uszkodzenia układu chłodniczego zamrażarki należy natychmiast przewietrzyć pomieszczenie, w którym znajduje się zamrażarka. Pomieszczenie dla wyrobów z izobutanem R600a powinno mieć kubaturę minimum 4-ch metrów sześciennych.

22. Producent zastrzega sobie prawo do wprowadzania zmian w wyrobie, bez uprzedniego powiadamiania odbiorców, o ile zmiany te nie zmieniają w istotny sposób cech użytkowych i walorów eksploatacyjnych urządzenia.

23. Producent i dystrybutor nie ponoszą żadnej odpowiedzialności za wszelkiego rodzaju szkody wynikłe wskutek użytkowania zamrażarki niezgodnie z jej przeznaczeniem oraz zaleceniami niniejszej instrukcji obsługi.

ZAMRAŻARKA SZUFLADOWA - INFORMACJE OGÓLNE

• Urządzenie znajduje szerokie zastosowanie w takich miejscach jak hotele, motele, biura, akademiki, kwatery i pokoje gościnne, gospodarstwa domowe.
• Zamrażarka szufladowa służy do zamrażania i konserwowania żywności.
• Zaletami zamrażarek szufladowych „Electro-line” model BD-72 są ich relatymnie małe wymiary gabarytowe, przy stosunkowo dużej pojemności szuflad w komorze zmrażania, niewielki ciężar, niskie zużycie energii elektrycznej, estetyczne wzornictwo oraz łatwość mycia i utrzymania urządzenia w czystości.
• Wbudowany regulator temperatury pozwala na dokładną kontrolę temperatury zamrażania oraz stwarza możliwość łatwego dostosowania temperatury do potrzeb i planowanego zużycia energii.

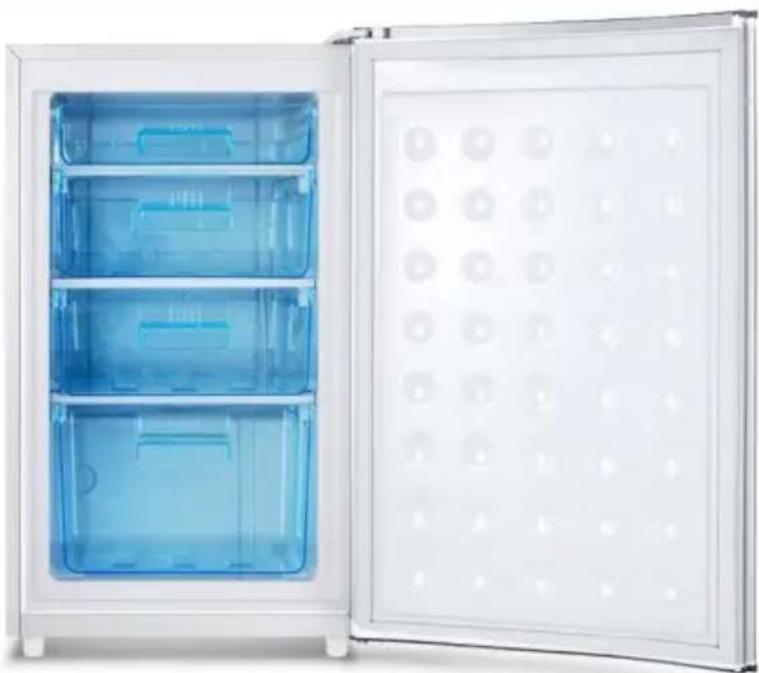

• Proste wnętrze komory zamrażania, wyposażone w 4 szuflady o zróżnicowanej pojemności i głębokości, pozwala lepiej planować przechowywanie zamrażanej żywności.

ZAMRAŻARKA SZUFLADOWA - OPIS WYROBU

Zamrażarka „Electro-line” BD-72 posiada prostą budowę, wyposażona jest w 4 wewnętrzne, wyjmowane szuflady i charakteryzuje się wyjątkowo prostą obsługą eksploatacyjną. Prosta i trwała konstrukcja urządzenia pozwala na jego użytkowanie przez wiele lat. Urządzenie posiada wbudowany agregat sprężarkowy, który jest umieszczony z tyłu urządzenia.

W komorze urządzenia, za najniższą szufladą, znajduje się 8-pozycyjny regulator temperatury z termostatem (pozycje „0", „1", „2", „3", „4", „5", „6", „7").

Im wyższy numer nastawy, tym niższą temperaturę można uzyskać w komorze chłodziarko - zamrażarki. W normalnych warunkach użytkowania, urządzenie potrzebuje od około 2 do 3 godzin, aby osiągnąć zadaną temperaturę i aby termostat wyłączyć sprężarkę.

Nie zaleca się nadmiernego wypełniania szuflad zamrażarki oraz zbyt częstego otwierania drzwiczek urządzenia.

Dane techniczne zamrażarki podane są na stronie 12 niniejszej instrukcji obsługi, jak również w karcie produktu na stronie 14.

UWAGA:

Ustawienie pokrętła regulacji temperatury w pozycji „0" nie powoduje wyłączenia urządzenia. Pozycja „0" jest normalną pozycją pracy w trybie „chłodzenie”, w której termostat utrzymuje w komorze urządzenia temperaturę w zakresie od +6°C do +8°C. Aby wyłączyć urządzenie należy wyciągnąć wtyczkę przewodu zasilającego z gniazdka sieciowego.

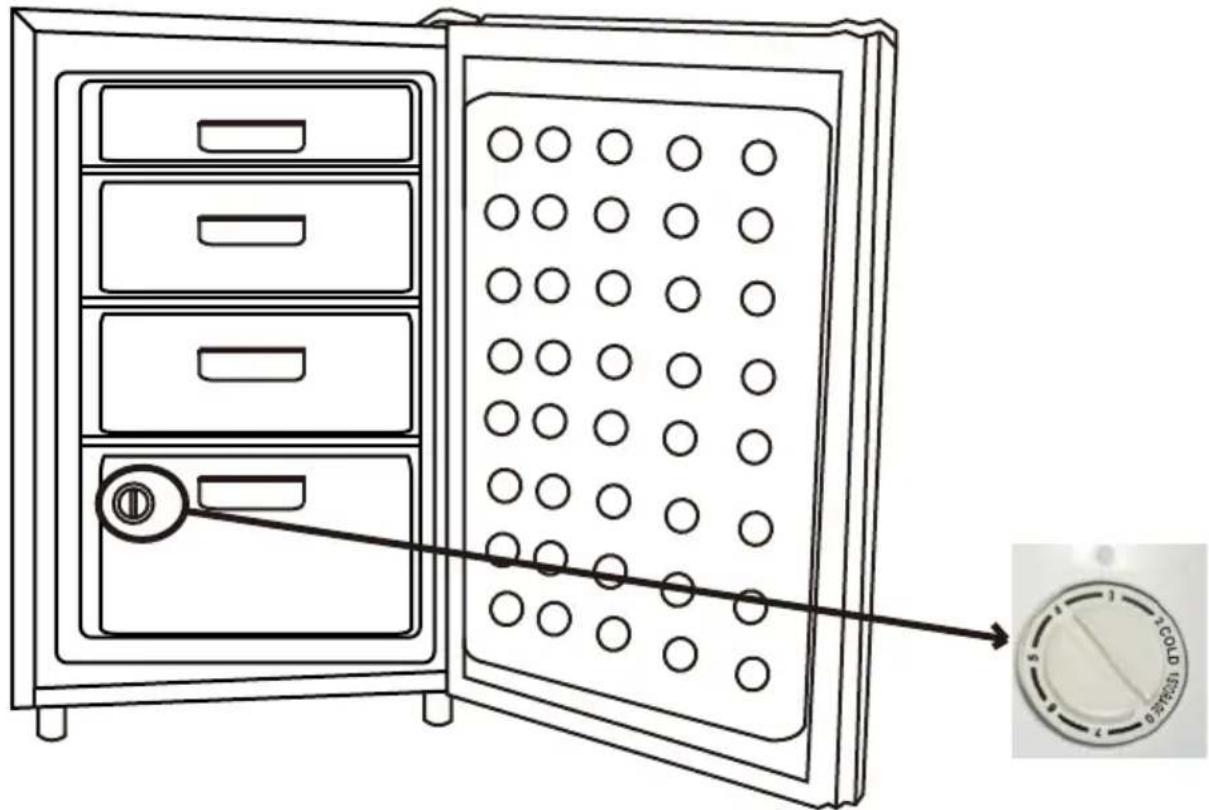

Na zdjęciu powyżej pokazany jest 8-stopniowy regulator temperatury (pozycje „0", "1", "2", "3", "4", "5", "6", "7").

Aktualne ustawienie regulatora można odczytać, patrząc na cyfrę znajdująca się naprzeciw lampki sygnalizacyjnej trybu pracy nad pokrętem regulacji temperatury UWAGA:

Zabrania się pokręcać pokrętem regulacji poza cyfrę "7", to znaczy w przedziale od "7" do "0", gdyż może to doprowadzić do uszkodzenia urządzenia.

Innymi słowy, można obracać pokrętło w prawo (zgodnie z ruchem wskazówek zegara) w zakresie od "0" do "7" oraz w lewo (przeciwnie do ruchu wskazówek zegara) w zakresie od "7" do "0".

Nigdy nie należy kręcić pokrętłem w kółko tak, aby przestawiać go z położenia "7" bezpośrednio w położenie "0".

TRANSPORT I POSTĘPOWANIE PO DOSTAWIE

• Zamrażarka powinna być transportowana w pozycji pionowej, zgodnie z oznakowaniem transportowym, umieszczonym na kartonie.
• W trakcie transportu nie wolno odchylać urządzenia od pionu więcej niż 45°. Oznacza to, że nie można przenosić urządzenie w pozycji poziomej.
• W trakcie transportu należy chronić zamrażarkę przed upadkiem oraz przed jakimkolwiek nagłym i silnym wstrząsem.
• Urządzenie powinno być dostarczone do klienta w oryginalnym opakowaniu producenta.

• Przy dostawie urządzenia, należy dokładnie sprawdzić, czy opakowanie zewnętrzne nie nosi śladów uszkodzeń mechanicznych.

• Po dostawie zamrażarki do klienta, należy ją przemieścić w pobliżu miejsca, gdzie będzie zainstalowana, a następnie odpakować.

• Po odpakowaniu należy sprawdzić kompletność dostawy.
• Przy przesuwaniu zamrażarki, nie należy naciskać bezpośrednio dłońmi na drzwiczki lub ścianki boczne urządzenia.
• Zaleca się zachowanie oryginalnego opakowania zamrażarki szufladowej w okresie gwarancyjnym.
• Jeżeli zamrażarka została dostarczona w stanie mocno schłodzonym (np. wskutek długotrwałego magazynowania lub transportu w niskich temperaturach), to należy zamrażarkę pozostawić na 3-4 godziny w temperaturze pokojowej, w celu nagrzania się do temperatury otoczenia.

WSKAZÓWKI DOTYCZĄCE INSTALACJI URZĄDZENIA

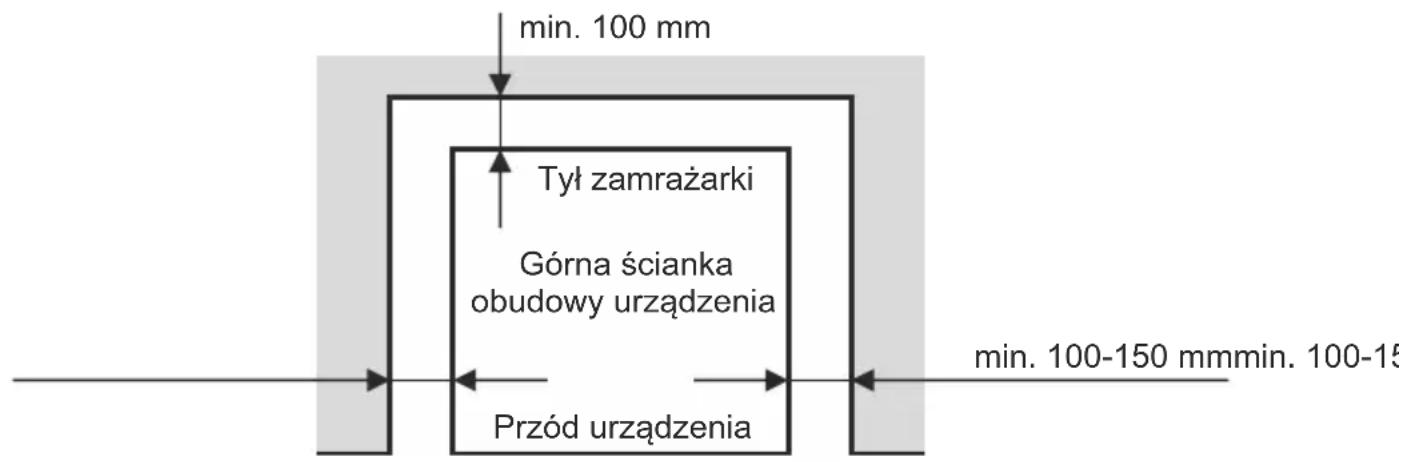

Zamrażarka powinna z każdej strony mieć wolną przestrzeń, co zapewni właściwe odprowadzanie ciepła, wyższą efektywność urządzenia oraz pozwoli uzyskać niższe zużycie energii elektrycznej.

Właściwe odstępy od innych urządzeń lub od ścian pomieszczenia powinny wynosić min. 100 mm z tyłu zamrażarki, 100-150 mm z boków urządzenia oraz 200-300 mm z góry urządzenia.

Ponadto drzwiczki zamrażarki powinny mieć możliwość otwierania się w zakresie kąta co najmniej 120°.

min. 100 mm Tyl zamrażarki Górna scianka obudowy urzȩdzenia Przód urzȩdzenia min. 100-150 mmmin. 100-15

ZASILANIE ZAMRAŽARKI

Zamrażarka przystosowana jest do zasilania jednofazowym prądem zmiennym o napięciu \~220-240 V i częstotliwości 50 Hz. Jeśli wahania napięcia w miejscu zamieszkania użytkownika przekraczają w/w wartości to wówczas zaleca się podłączenie zamrażarki do sieci poprzez stabilizator napięcia.

Gniazdko sieciowe, do którego będzie podłączone urządzenie musi być wyposażone w bolec uziemiający oraz sprawną instalację uziemiającą.

W przypadku jakichkolwiek wątpliwości, zaleca się aby prawidłowość instalacji zasilającej i uziemiającej sprawdził wykwalifikowany elektryk z odpowiednimi uprawnieniami.

UŁOŻENIE PRZEWODU ZASILAJĄCEGO

Przewód zasilający musi leżeć swobodnie i nie może stykać się z innymi przedmiotami, zwłaszcza takimi, które posiadają ostre krawędzie.

Przewód nie może być zgięty, naprężony, zwinięty w spiralę, nie może też dotykać części agregatu chłodniczego, gdyż agregat w czasie pracy nagrzewa się a wysoka temperatura mogłaby uszkodzić izolację przewodu.

Zamrażarka powinna być tak ustawiona, aby jej położenie nie utrudniało dostępu do gniazdka sieciowego.

Nie zaleca się używania jakichkolwiek przewodów przedłużających (przedłużaczy) przy podłączaniu urządzenia do gniazdka sieciowego.

ZABEZPIECZENIE PRZED WILGOCIA

Należy unikać instalowania zamrażarki w pomieszczeniach o wysokiej wilgotności, gdyż może to powodować przyśpieszoną korozję części metalowych urządzenia.

Ponadto zabrania się instalowania zamrażarki w takich miejscach, gdzie narażona byłaby na zraszanie lub bezpośredni kontakt z wodą co mogłoby negatywnie wpłynąć na jakość izolacji, a w następstwie prowadzić do upływu prądu.

ZABEZPIECZENIE PRZED WYSOKĄ I ZBYT NISKĄ TEMPERATURA

Urządzenie nie może być instalowane w pobliżu źródeł otwartego ognia lub nadmiernego ciepła (w pobliżu piecyków elektrycznych i gazowych, kaloryferów. kuchni, termo-nagrzewnic, pieców) czy też w zbyt chłodnych pomieszczeniach. Nie należy też instalować urządzenia w miejscach, gdzie było by narażone na bezpośrednie, długotrwałe oddziaływanie promieni słonecznych.

Zamrażarka nie powinna być instalowana w pomieszczeniach, gdzie temperatura otoczenia wynosi poniżej 18.3°C lub powyżej 29.4°C.

Optymalna temperatura dla pomieszczenia, gdzie będzie instalowana zamrażarka wynosi 22.2°C.

USTAWIENIE NA RÓWNEJ I PŁASKIEJ POWIERZCHNI

Urządzenie powinno być zainstalowane na twardej, równej i płaskiej powierzchni.

Jeśli po ustawieniu zamrażarki zachodzić będzie konieczność jej dokładnego wypoziomowania, należy to wykonać odpowiednio regulując wysokość nożek urządzenia (pokręcając regulowanymi nożkami w prawą lub w lewą stronę).

Zamrażarki nie można instalować w pobliżu łatwo-ulatniających się i łatwo-palnych substancji, takich jak na przykład gaz, benzyna, alkohol, lakier, rozpuszczalniki, aerozole, olej bananowy itp..

Takie substancje nie powinny również być przechowywane w urządzeniu. Nie wolno urządzenia instalować w pomieszczeniu, w którym dozuje się tlen.

PRZYGOTOWANIE DO UŻYTKOWANIA

Po zainstalowaniu zamrażarki oraz przed jej pierwszym użyciem, zaleca się przemycie wewnętrznej komory zamrażarki oraz szuflad przy użyciu miękkiej ściereczki i letniej wody.

Podczas mycia należy sprawdzić, czy wewnętrzne szuflady są prawidłowo wsunięte w prowadnice w komorze zamrażarki.

Jeśli nie, to należy poprawić ustawienie szuflad.

Następnie podłączyć urządzenie do zasilania, wkładając wtyczkę przewodu zasilającego do gniazdka sieciowego z bolcem uziemiającym.

Ustawić pokrętło termostatu w położeniu między pozycją „0" a pozycją „7".

Urządzenie zacznie pracować.

Po upływie 2-3 godzin, można zacząć wkładać produkty spożywcze do komory zamrażarki, celem ich zamrożenia i przechowania.

UŻYTKOWANIE ZAMRAŻARKI

Zamrażarka posiada jedną komorę zamrażania, wyposażoną w 4 wysuwane szuflady, w których przechowuje się zamrożone produkty spożywcze (żywność), zazwyczaj w temperaturze poniżej -18°C.

Zakres temperatur od -18°C do -24°C jest wykorzystywany do głębokiego zamrażania produktów spożywczych i długotrwałego ich przechowywania.

OPIS DZIAŁANIA TERMOSTATU

Pokrętło termostatu chłodziarko - zamrażarki posiada 8 pozycji roboczych.

W pozycjach „0" i „1" urządzenie pracuje jako chłodziarka.

W pozycjach od "2" do "7", urządzenie pracuje jako zamrażarka.

Kompresor urządzenia włącza się automatycznie i okresowo, w zależności od nastawy pokrętła regulacji temperatury i temperatury w komorze urządzenia.

Przy poszczególnych nastawach pokrętła termostatu, temperatura w komorze urządzenia osiąga następujące wartości:

Nastawa „0“: od około + 6°C do + 8°C (chłodzenie)

Nastawa "1": około + 2°C (chłodzenie)

Nastawa "2": około - 10°C (zamrażanie)

Nastawa "3": około - 13°C (zamrażanie)

Nastawa "4": około - 17°C (zamrażanie)

Nastawa "5": około - 20°C (głębokie zamrażanie)

Nastawa "6": około - 24°C (głębokie zamrażanie)

Nastawa "7": poniżej - 24°C (bardzo głębokie zamrażanie)

Należy brać pod uwagę, że temperatura w komorze urządzenia zależy od wielu czynników, takich jak temperatura otoczenia (zależna od pory roku), częstotliwość otwierania drzwiczek, stan wentylacji pomieszczenia, stopień wypełnienia komory zamrażarki produktami spożywczymi, zachowanie zalecanych odległości urządzenia od ścian i innych przedmiotów (mebli) itp. Jeśli nie ma potrzeby głębokiego zamrażania produktów, to można ustawić pokrętło termostatu na niższe nastawy (2-4) co spowoduje, że kompresor będzie częściej wyłączany przez termostat. Będzie to skutkowało wzrostem temperatury w komorze zamrażarki, ale przyniesie oszczędności w zużyciu energii elektrycznej.

SZYBKOŚĆ CHŁODZENIA

Temperatura wewnątrz zamrażarki, przy pustych (nie napełnionych produktami spożywczymi) szufladami, przy temperaturze otoczenia wynoszącej 22.2°C, powinna obniżyć się do poziomu zadanej temperatury w okresie około 2-3 godzin. Tempo schładzania w komorze zależy od nastawy temperatury, jak również warunków otoczenia, o czym użytkownik zamrażarki powinien pamiętać i brać te uwarunkowania pod uwagę.

KONTROLA (NASTAWA) TEMPERATURY

Aby ustawić temperaturę wewnątrz komory chłodziarko - zamrażarki, należy nastawić pokrętło termostatu na symbole od "0" do "7". UWAGA: Nie należy na siłę przekręcać pokrętła regulatora temperatury (termostatu) poza cyfrę "7", gdyż może to spowodować uszkodzenie regulatora.

ZAMRAŻANIE PRODUKTÓW ŻYWNOŚCIOWYCH

• Zamrażać można praktycznie wszystkie artykuły spożywcze, z wyjątkiem jarzyn spożywanych w stanie surowym, np. zielonej sałaty, pomidorów itp..
• Produkty należy pakować w materiały bez zapachu, odporne na przenikanie powietrza i wilgoci oraz niewrażliwe na tłuszcze i ługi. Najlepszym sposobem przygotowywania żywności do zamrożenia, jest jej pakowanie w woreczki foliowe, folię polietylenową lub aluminiową.
• Zaleca się opisywanie opakowania w celu łatwiejszej identyfikacji, jak również zaznaczenie daty zamrożenia.
• Opakowanie powinno być szczelne i ściśle przylegać do zmrażanych produktów.
• Nigdy nie należy zamrażać płynów w szklanych opakowaniach (butelkach, sloikach) lub w plastikowych butelkach, gdyż zamarzający płyn, powiększając swoją objętość rozsadzi opakowanie, uszkadzając komorę chłodzenia lub inne produkty.
• Zamrażaną żywność należy dzielić na racjonalne porcje, do jednorazowego zużycia.
• Produkty raz rozmrożone, ze względów higienicznych, nie powinny być ponownie zamrażane.
• Zaleca się, aby użytkownik zawsze zwracał uwagę na aktualną temperaturę otoczenia, która w istotny sposób wpływa na zakres regulacji temperatury w komorze urządzenia.

ROZMRAŻANIE - USUWANIE SZRONU

W celu zagwarantowania prawidłowej pracy urządzenia zaleca się okresowe usuwanie szronu ze ścianek komory zamrażarki. Operację należy przeprowadzić, gdy grubość szronu na wewnętrznych ściankach komory zamrażania przekroczy wielkość 3 - 4 mm. W tym celu należy odłączyć urządzenie od zasilania wyciągając wtyczkę przewodu zasilającego z gniazdka sieciowego.

Usunąć z komory wszystkie szuflady z zamrożonymi produktami spożywczymi i zostawić otworzone drzwi zamrażarki. Po usunięciu szronu należy umyć komorę zamrażarki (patrz rozdział "Mycie i czyszczenie" na stronie 10).

UWAGA:

Do usuwania szronu w żadnym przypadku nie wolno stosować ostrych narzędzi i przedmiotów metalowych, które mogłyby uszkodzić powierzchnię komory zamrażania.

UWAGA:

Usuwanie szronu należy przeprowadzić w miarę szybko, aby zminimalizować straty w rozmrożonej żywności, która w większości przypadków po rozmrożeniu nie nadaje się już do ponownego zamrożenia.

• Prosimy unikać częstego otwierania drzwiczek zamrażarki szufladkowej, zwłaszcza w dniach, gdy panuje pogoda charakteryzująca się wysoką temperaturą.
  Po otworzeniu drzwiczek i włożeniu (wyjęciu) produktów należy drzwiczki jak najszybciej zamknąć, zwracając uwagę, aby były całkowicie domknięte.
• Sprawdzić a następnie zapewnić odpowiednią wentylację wokół urządzenia tak, aby powietrze mogło swobodnie cyrkulować między zamrażarką a ścianami pomieszczenia.
• Ustawiać pokrętło termostatu zamrażarki na wyższą temperaturę (niższe wartości nastawy) tak szybko, jak tylko produkty ulegną schłodzeniu oraz na tyle, na ile pozwala na to temperatura otoczenia.
• Przed włożeniem produktów do szuład w komorze zamrażarki należy upewnić się, czy nie są ciepłe lub gorące (powinny być uprzednio schłodzone).
• Utrzymywać w czystości uszczelkę drzwiczek i okresowo sprawdzać jej stan techniczny. W przypadku stwierdzenia uszkodzenia uszczelki wymienić niezwłocznie uszczelkę na nową w autoryzowanym punkcie serwisowym.

MYCIE I CZYSZCZENIE ZAMRAŻARKI

ŚRODKI CZYSZCZĄCE: Nigdy nie należy używać proszków i past ściernych, szorstkich zmywaków, środków agresywnych i aktywnych chemicznie jak np.. rozpuszczalniki, benzyna itp.

POWIERZCHNIE ZEWNĘTRZNE (OBUDOWA): Przetrzeć miękką, wilgotną ściereczką powierzchnie zewnętrzne a następnie wytrzeć do sucha ściereczką.

KOMORA ZAMRAŻARKI: Przetrzeć ścianki komory zamrażarki miękką ściereczką, zwilżoną w ciepłym roztworze wody z mydłem. Przetrzeć komorę chłodzenia roztworem wody z sodą (2 łyżeczki od herbaty sody na 1 litr wody) lub ciepłym roztworem wody z mydłem, przetrzeć i wytrzeć do sucha.

SZUFLADY ZAMRAŻARKI: Szuflady można umyć pod bieżącą wodą, używając roztworu wody z delikatnym detergentem lub płynem do mycia naczyń.

USZCZELKA DRZWICZEK: Przetrzeć uszczelkę miękką szmatką zwilżoną ciepłym roztworem wody i mydła.

KOŃCOWE PRACE: Włożyć szuflady, a następnie ustawić pokrętło regulacji temperatury (pokrętło termostatu) na żądaną temperaturę.

Jeżeli urządzenie nie będzie używane przez dłuższy czas, to należy:

• wyciągnąć wtyczkę z gniazdka sieciowego,
• usunąć całą zawartość (wszystkie produkty) z komory urządzenia,
• wymyć komorę urządzenia i pozostawić otwarte drzwiczki na kilka dni.
  Jeżeli zamierzamy zmienić lokalizację urządzenia, to należy:
• wyciągnąć wtyczkę przewodu zasilającego z gniazdka sieciowego,
• zabezpieczyć zawartość i wszystkie akcesoria ruchome ruchome,
• przetransportować urządzenie w pozycji pionowej na nowe miejsce,
• podłączyć urządzenie do zasilania.

Gdy zamrażarka nie pracuje:

• sprawdzić, czy jest napięcie w gniazdku zasilającym,
• sprawdzić, czy wtyczka jest właściwie wetknięta do gniazdka sieciowego,
• sprawdzić, czy bezpiecznik nie jest spalony.

Gdy komora zamrażarki ma zbyt wysoką temperaturę, to należy:

• sprawdzić, czy drzwiczki nie są otwierane zbyt często,
• sprawdzić, czy komora urządzenia nie jest za bardzo przeładowana,
• upewnić się, czy do szuflad zamrażarki nie zostały przypadkiem włożone gorące lub ciepłe produkty, które uprzednio powinny być schłodzone do temperatury pokojowej,
• czy wokół obudowy zamrażarki jest zapewnione dostatecznie dużo miejsca tak, aby zapewnić właściwą wentylację.

Gdy zamrażarka jest zbyt głośna, to należy:

• wypoziomować dokładnie urządzenie i ustawić tak, aby się nie kiwało,
• sprawdzić, czy za zamrażarkę nie wpadły jakieś przedmioty,
• sprawdzić, czy naczynia z produktami w szufladach zamrażarki nie są przypadkiem źródłem hałasu wskutek wibracji.

Gdy agregat chłodniczy (kompresor) jest gorący:

- w czasie pracy, obudowa kompresora może nagrzewać się do temperatury 90°C, co nie świadczy o wadliwej pracy urządzenia. Należy jedynie upewnić się, czy zachowane są zalecane odległości urządzenia od ścian i innych mebli tak, aby zapewniony był prawidłowy obieg powietrza wokół zamrażarki.

Gdy urządzenie emituje dźwięki podobne do odgłosu przelewającej się wody:

- odgłos taki pochodzi z agregatu chłodniczego i nie jest objawem nieprawidłowej pracy urządzenia.

Gdy wilgoć osiada na zewnętrznych ściankach zamrażarki:

- zjawisko takie może wystąpić przy nadmiernej wilgotności w pomieszczeniu. Nie świadczy to o niewłaściwej pracy urządzenia. Zawilgocone powierzchnie zewnętrzne wytrzeć do sucha przy pomocy szmatki lub ręcznika papierowego.

Gdy boczne ścianki zamrażarki nagrzewają się (są ciepłe):

- zjawisko takie występuje przy częstym otwieraniu i zamykaniu drzwiczek, zwłaszcza w okresie letnim przy wysokiej temperaturze zewnętrznej i nie oznacza wadliwej pracy urządzenia.

Gdy zamrażarka nie pracuje normalnie, to należy:

- zasięgnąć porady autoryzowanego punktu serwisowego i oddać zamrażarkę do sprawdzenia i naprawy.

Termostat Bezpiecznik przeciążeniowy Kompresor Włącznik L E N

Gniazdko sieciowe

E L N

Widok gniazdka sieciowego od frontu
Opis oznaczeń:
L - faza (linia)
N- neutralny (zero)
E - uziemienie

UWAGA:

Przewód zasilający zamrażarki podłączać wyłącznie do gniazdka z bolcem uziemiającym i sprawną instalacją uziemiającą.

W przypadku jakichkolwiek wątpliwości, zaleca się aby prawidłowość instalacji zasilającej sprawdził wykwalifikowany elektryk z odpowiednimi uprawnieniami.

DANE TECHNICZNE

Nazwa wyrobu:Model:Napięcie i częstotliwość prądu zasilającego:Klasa energetyczna:Moc znamionowa:Natężenie prądu:Roczne zużycie energii:Pojemność komory zamrażarki:Czynnik chłodzący / ilość czynnika:Zakres zamrażania:Waga netto / brutto:Wymiary zamrażarki(szerokość x głębokość x wysokość):Wymiary opakowania(szerokość x głębokość x wysokość):

Zamrażarka szufladowaBD-72AC ~220-240 V / 50 HzF90 W0.50 A175 kWh / rok80 litrów nettoR600a / 32 god -18°C do -24°C24.5 kg / 27.5 kg505 x 534 x 836 mm572 x 581 x 886 mm

Zamrażarka szufladowa „Electro-line” BD-72 spełnia zasadnicze wymagania Dyrektywy Niskonapięciowej (LVD) oraz Dyrektywy Kompatybilności Elektromagnetycznej (EMC) oraz zgodna jest z odpowiednimi normami europejskimi EN, co producent potwierdza

odpowiednimi deklaracjami zgodności i dokumentacją.

Zamrażarka "Electro-line" model BD-72 jest oznaczona znakiem CE.

W razie jakichkolwiek problemów prosimy kontaktować się z autoryzowanym serwisem lub działem serwisu dystybutora:

SERWIS CENTRALNY

ARKA AGD Sp. z o.o.

ul. Strycharska 4, 26-600 RADOM

Telefon: [phone]

E-mail: [e-mail]

PROSIMY ZACHOWAĆ INSTRUKCJĘ OBSŁUGI PROSIMY ZACHOWAĆ ORYGINALNE OPAKOWANIE W OKRESIE GWARANCYJNYM

Obsługa serwisowa urządzenia winna być dokonywana wyłącznie przez autoryzowane punkty serwisowe.

WAŻNA INFORMACJA DLA UŻYTKOWNIKÓW

o postępowaniu ze zużytym sprzętem elektrycznym i elektronicznym W związku z obowiązkiem informacyjnym wynikającym z wprowadzenia ustawy o zużytym sprzęcie elektrycznym i elektronicznym, informujemy że:

1. Zużyty sprzęt elektryczny i elektroniczny nie może być umieszczany z innymi odpadami.
2. Zużyty sprzęt należy przekazać do punktu zbierania zużytego sprzętu elektrycznego lub sprzedawcy, przy zakupie nowego sprzętu tego samego rodzaju.
3. Umieszczony obok symbol kosza oznacza, iż zużyty sprzęt zostanie poddany procesowi przetwarzania lub odzysku, co zapewnia ochronę zdrowia ludzi oraz ochronę środowiska.
4. Za nie przekazanie zużytego sprzętu punktom zbierania lub umieszczenie go łącznie z innymi odpadami grozi kara grzywny (Ustawa z dnia 11.09.2015 r. o zużytym sprzęcie elektrycznym i elektronicznym - Dz.U. 2015 poz. 1688).
   To urządzenie oznakowane jest specjalnym symbolem odzysku.
   Po okresie użytkowania trzeba je zwrócić do odpowiedniego punktu zbiórki i nie wolno umieszczać go razem z nieposortowanymi odpadami.
   Takie działanie przyniesie korzyść dla środowiska (tylko w Unii Europejskiej).
   Informacji o adresach punktów zbiórki zużytego sprzętu elektrycznego i elektronicznego udzielają jednostki samorządu terytorialnego.

Electro-line

Karta informacyjna produktu według

Rozporządzenia delegowanego Komisji (UE) nr 2019/2016

Marka:Identyfikator:Kategoria określająca typ urządzenia chłodniczego:Klasa energetyczna:Zużycie energii elektrycznej na rok:(w oparciu o wyniki 24-godzinnego testu)Pojemność strefy chłodzenia:Pojemność strefy zamrażania netto:Temperatury w komorze chłodzenia:Temperatura w komorze zamrażania:Mrożenie bez-szronowe (no-frost):Czas wzrostu temperatury:(utrzymania temperatury mrożenia)Zdolność zamrażania:Klasa klimatyczna:Dopuszczalna temperatura otoczenia:Poziom emisji hałasu (nie więcej niż):Typ urządzenia (wolnostojące / do zabudowy):Czynnik chłodzący / ilość czynnikaIzolacja (środek spieniający piankę izolacyjną):

Electro-lineBD-72Zamrażarka szufladowaF175 kWh / roknie dotyczy80 litrównie dotyczydo - 24°C (****)Nie20 godz.4.0 kg / 24 godz.N / STod 16°C do 38°C41 dBWolnostojąceR600a / 32 gC5H10 (cyklopentan)

Telefon do serwisu ogólnego i urządzeń gastronomicznych: (48) 360 91 40

Telefon do serwisu pralek, chłodziarek, kuchenek gazowych: (48) 331 13 10

www.arkaagd.pl

WARUNKI GWARANCJI

1. Gwarancja obejmuje urządzenia wprowadzone na rynek polski przez firmę ARKA AGD Sp. z o.o., zwaną dalej "Gwarantem", zaopatrzone w ważną kartę gwarancyjną i przeznaczone do użytku w warunkach gospodarstwa domowego lub podobnego, z wyłączeniem użytkowania komercyjnego, za wyjątkiem kuchenek gazowych "Gasmaster" serii SRBP, przeznaczonych do użytkowania zarówno w gospodarstwach domowych, jak i do użytkowania komercyjnego (w zakładach tak zwanej "małej gastronomii").
2. Gwarant zapewnia użytkownika, zwanego dalej "Konsumentem" o dobrej jakości sprzętu i udziela 24-miesięcznej gwarancji prawidłowego działania, licząc od daty sprzedaży urządzenia dla Konsumenta.
3. Ujawnione w tym okresie wady fabryczne usuwane będą bezpłatnie w terminie 14 dni, a w przypadkach szczególnych w okresie do 21 dni licząc od daty dostarczenia urządzenia do Serwisu Gwaranta.
4. Warunkiem niezbędnym dla realizacji serwisu jest dostarczenie przez Konsumenta, wraz z reklamowanym urządzeniem, ważnej karty gwarancyjnej oraz kserokopii dowodu zakupu.
5. Reklamowane urządzenie powinno być zapakowane w oryginalne opakowanie producenta, umożliwiające jego odpowiednią ochronę podczas transportu przez firmę kurierską. Dopuszczalne jest zastosowanie opakowania zastępczego, jednak musi ono gwarantować odpowiednią ochronę przed uszkodzeniami mechanicznymi podczas transportu.
6. Gwarancja nie obejmuje mechanicznych/termicznych/chemicznych uszkodzeń sprzętu i wywołanych nimi wad oraz uszkodzeń wynikłych na skutek niewłaściwego lub niezgodnego z instrukcją: użytkowania, montażu, montażu sprzętu wymagającego specjalistycznego podłączenia do sieci przez osoby bez odpowiednich uprawnień, przechowywania, konserwacji i samodzielnego dokonywania napraw, przeróbek i zmian konstrukcyjnych, siły wyższej i zdarzeń losowych.
7. Gwarancja nie obejmuje uszkodzeń wynikłych na skutek użytkowania niezgodnego z przeznaczeniem sprzętu (jeżeli dotyczy sprzętu przeznaczonego do eksploatacji w warunkach gospodarstwa domowego lub podobnego), wadliwego przechowywania, wadliwego podłączenia do instalacji.
8. Usługami gwarancyjnymi nie są objęte czynności związane z konserwacją, czyszczeniem i regulacjami opisanymi w instrukcji obsługi lub instrukcji montażowej.
9. Usługami gwarancyjnymi nie są objęte części oraz ich wymiana, ulegające naturalnemu zużyciu podczas normalnej eksploatacji sprzętu jak: paski, noże, uszczelki, żarówki, lampki sygnalizacyjne, bezpieczniki itp.
10. Czynności wynikające z pkt. 8 i 9 wykonuje Konsument we własnym zakresie i na własny koszt.
11. Gwarant nie odpowiada za wady wynikłe po sprzedaży na skutek zdarzeń losowych.
12. W przypadku bezpodstawnego zgłoszenia naprawy gwarancyjnej (np. brak wady, przypadki nie objęte gwarancją, koszty z tym związane ponosi Konsument w pełnej wysokości.
13. Niniejsza karta gwarancyjna obowiązuje na terenie Rzeczpospolitej Polskiej.
14. Karta gwarancyjna jest nieważna bez wpisanej daty sprzedaży, pieczątki sklepu i podpisu sprzedawcy lub dołączonego dowodu zakupu lub jego kopii.
15. W zakresie nieuregulowanym niniejszymi postanowieniami stosuje się przepisy ustawy z dnia 23 kwietnia 1964 r. - Kodeks Cywilny wraz z późniejszymi zmianami oraz inne przepisy prawa polskiego.

Niniejsza gwarancja nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.
