INSTRUKCJA OBSŁUGI CB30 Yeticool

Instrukcja obsługi dostępna również na:

User manual

also available at:

Bedienungsanleitung

1. Objąśnienie symboli

NIEBEZPIECZEŃSTWO!

Wskazówka dotyczące bezpieczeństwa: Nieprzestrzeganie może spowodować śmierć lub ciężkie obrażenia.

OSTROŻNIE!

Wskazówka dotyczące bezpieczeństwa: Nieprzestrzeganie może spowodować obrażenia.

UWAGA!

Nieprzestrzeganie może doprowadzić do powstania szkód materialnych lub zakłóceń w działaniu produktu.

WSKAZÓWKA

Informacje uzupełniające dotyczące obsługi produktu.

Przed uruchomieniem urządzenia należy uważnie przeczytać niniejszą instrukcję. Instrukcję należy zachować. Producent nie odpowiada za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem lub niewłaściwej obsługi.

2. Informacje dotyczące bezpieczeństwa

• Zabrania się używania urządzenia i/lub jego przewodu zasilającego gdy noszą ślady uszkodzeń.
• Urządzenie należy podłączyć do źródła zasilania, zgodnego z danymi zawartymi w specyfikacji technicznej, wyłącznie za pomocą dołączonych przewodów zasilających. Zasilanie 100-240V wymaga podłączenia przewodu poprzez adapter AC/DC.
• Urządzenie należy odłączyć od zasilania po każdorazowym zakończeniu jego eksploatacji oraz przed czyszczeniem/konserwacją.
• Jeżeli urządzenie wymaga naprawy, należy skontaktować się z serwisem producenta. Dane kontaktowe znajdują się na stronie www.arkas.pl.
• Napraw mogą dokonywać tylko odpowiednio wykwalifikowane osoby. Samodzielne naprawy mogą spowodować poważne zagrożenia dla zdrowia lub życia.
  • Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej 8 lat i przez osoby o obniżonych możliwościach fizycznych, umysłowych i osoby o braku doświadczenia i znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie do użytkowania sprzętu w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe. Dzieci nie powinny bawić się sprzętem. Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji sprzętu.
• Dzieci od 3 do 8 lat mogą umieszczać produkty i wyjmować je z urządzenia chłodniczego.
• W urządzeniu nie należy przechowywać substancji żrácych, zawierających rozpuszczalniki, uchodzących za wybuchowe lub sprężonych gazów palnych.
• Nie należy używać żadnych urządzeń elektrycznych wewnątrz urządzenia chłodniczego, za wyjątkiem urządzeń zalecanych przez producenta.
• Nie należy używać żadnych urządzeń lub środków przyspieszających odmrażanie urządzenia, za wyjątkiem tych zalecanych przez producenta.

- To urządzenie chłodnicze nie jest przeznaczone do użytku jako urządzenie do zabudowy.

• Urządzenie to jest przeznaczone do użytku domowego i podobnych zastosowań, w obszarach takich jak:
• W kuchniach dla personelu w sklepach, biurach i innych miejscach pracy
• W gospodarstwach rolnych oraz do użytku przez gości w hotelach, motelach i innych rodzajach zakwaterowania
• W pensjonatach i na kwaterach prywatnych
• W kateringu i podobnych zastosowaniach niedetalicznych

- To urządzenie chłodnicze nie jest odpowiednie na potrzeby zamrażania środków spożywczych.

- Urządzenie chłodnicze jest przeznaczone do użytku w temperaturze otoczenia mieszczącej się w zakresie od 10°C do 32 °C lub od 16°C do 32°C, lub od 16°C do 38°C, lub od 16°C do 43°C. Szczegółowe informacje zawarte w sekcji „dane techniczne” niniejszej instrukcji.

- Urządzenie należy chronić przed niekorzystnymi warunkami atmosferycznymi takimi jak deszcz. Urządzenie nie jest wodoodporne.

- Nie należy użytkować lub przechowywać urządzenia w pobliżu ognia lub innych źródeł ciepła.

- W czasie pracy urządzenie powinno znajdować się w dobrze wentylowanych pomieszczeniu. Należy zadbać o odpowiednią przestrzeń między urządzeniem a innymi sprzętami (≥200mm z tytu urządzenia, ≥100mm po bokach urządzenia).

- Układ chłodzenia urządzenia zawiera palny czynnik chłodniczy R1234YF. Nienadające się do dalszej eksploatacji urządzenie należy dostarczyć do specjalistycznego zakładu utylizacyjnego w celu odzysku czynnika.

- Zabrania się ingerencji użytkownika w układ chłodniczy oraz jego przewody, mającej na celu jego modyfikacje lub uszkodzenie.

- Izolacja urządzenia zawiera cyklopentan. Nienadające się do dalszej eksploatacji urządzenie należy dostarczyć do specjalistycznego zakładu utylizacyjnego.

- Okres gwarancji producenta wynosi 24 miesiące licząc od daty zakupu.

- Minimalny okres, w którym dostępne są części zamienne niezbędne do naprawy urządzenia wynosi 7 lub 10 lat w zależności od rodzaju i przeznaczenia części zamiennej i jest zgodny z Rozporządzeniem Komisji (UE) 2019/2019.

Wykaz części zamiennych i procedura ich zamawiania są dostępne na stronach internetowych producenta, importera lub upoważnionego przedstawiciela. Wiecej informacji o produkcie znajduje się w unijnej Bazie Danych Produktów EPREL na stronie https://eprel.ec.europa.eu. Informacje można uzyskać skanując kod QR z etykliety energetycznej lub wpisując model wyrobu z etykliety energetycznej w wyszukiwarce EPREL https://eprel.ec.europa.eu.

3. Opis działania oraz podstawowe funkcje

• Lodówka przenośna służy do przechowywania świeżej żywności.
• Dzięki wysokiej klasy izolacji oraz wydajnemu kompresorowi proces chłodzenia przebiega wyjątkowo szybko.
• Lodówka może być zasilania prądem stałym (12/24V) lub zmiennym (100-240V).
• Urządzenie posiada wielopoziomowe zabezpieczenie akumulatora pojazdu przed rozładowaniem oraz zabezpieczenie przeciwprzepięciowe chroniące je przez nagłymi skokami napięcia w sieci elektrycznej.
• Panel sterowania z czytelnym ekranem ciekłokrystalicznym umożliwia intuicyjne sterowanie urządzeniem.
• Lodówka wyposażona jest w nadajnik Bluetooth 5.0. Pozwala to na sterowanie nią za pomocą aplikacji przeznaczonej na urządzenia mobilne (Android/iOS).
• Wewnętrzne przegrody ułatwiają zarządzanie zawartością urządzenia.
• Możliwość podłączenia zewnętrznej baterii zasilającej, pozwalającej na utrzymanie temperatury wewnątrz urządzenia do 4 godzin (5°C/41°F przy temperaturze otoczenia 25°C/77°F). Bateria sprzedawana oddzielnie.

4. Zawartość opakowania

• Lodówka przenośna z kompresorem
• Przegrody szuflady
• Przewód zasilający 12/24V (długość - 3.5m)
• Adapter AC/DC z przewodem zasilającym 100-240V (EU/UK)
• Instrukcja obsługi

5. Wskazówki dotyczące użytkowania

- Przed pierwszym uruchomieniem należy wyjąć urządzenie z opakowania, wyczyścić wnętrze urządzenia wilgotną ściereczką i odczekać 6 godzin.

- W czasie pracy urządzenie powinno znajdować się w pozycji horyzontalnej. Maksymalny kąt nachylenia urządzenia względem podłoża nie powinien być większy niż 5°.

- Jeżeli urządzenie jest używane przy wyłączonym zapłonie w pojeździe silnikowym (przy korzystaniu ze źródła zasilania 12/24V), wyłączy się samodzielnie, gdy napięcie spadnie poniżej ustawionej wartości zabezpieczenia ochrony akumulatora. Urządzenie włączy się ponownie, gdy poprzez naładowanie akumulatora uzyskane zostanie wymagane napięcie. Urządzenie należy wyłączyć lub odłączyć od źródła zasilania w przypadku ładowania akumulatora pojazdu.

- W przypadku korzystania z zewnętrznego zasilania bateryjnego zaleca się zmianę trybu ochrony akumulatora na n

Tryb zabezpieczenia ochrony akumulatora	Niskie (L)		Średnie (M)		Wysokie (H)
Napięcie wyłączeniowe przy zasilaniu 12V	8.5V		10.1V		11.1V
Napięcie ponownego włączenia przy zasilaniu 12V	10.9V		11.4V		12.4V
Napięcie wyłączeniowe przy zasilaniu 24V	21.3V		22.3V		24.3V
Napięcie ponownego włączenia przy zasilaniu 24V	22.7V		23.7V		25.7V

Aby uniknąć zanieczyszczenia żywności należy prze-strzegać następujących zasad:
- Nie należy otwierać szuflady urządzenia częściej niż jest to konieczne. Może to znacznie podnieść temperatury panującą wewnątrz urządzenia.
- Artykuły spożywcze powinny być przechowywane w oryginalnych opakowaniach lub odpowiednich pojemnikach. Przechowuj surowe mięso i ryby w odpowiednich pojemnikach w lodówce, aby nie stykało się z inną żywnością ani nie kapała na nią.
- Należy regularnie czyścić powierzchnie, które mogą wejść w kontakt z żywnością.
- Zbyt niska lub zbyt wysoka temperatura może negatywnie wpłynąć na przechowywaną żywność. Temperaturę panującą wewnątrz lodówki należy dostosować do temperatury zalecanej przez producenta żywności. Optymalna temperatura przechowywania dla świeżej żywności: 0°C - +4°C.
- Jeśli urządzenie pozostaje puste przez dłuższy czas:
- Wyłączyć urządzenie.
– Odszronić urządzenie.
– Wyczyścić i osuszyć urządzenie.
– Pozostawić szufladę uchyloną, aby zapobiec powstawaniu pleśni w urządzeniu.

6. Obsługa

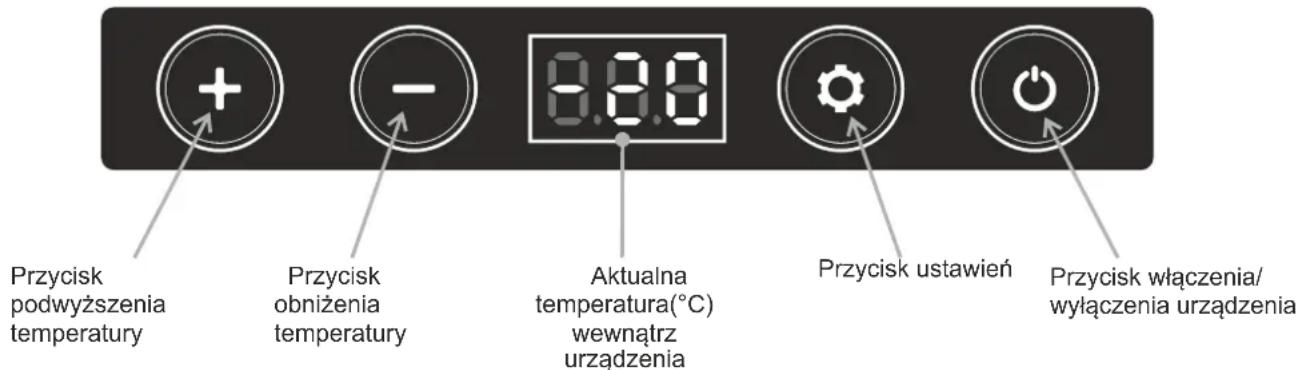

Obsługa urządzenia z poziomu panelu sterowania

Po podłączeniu do źródła zasilania urządzenie automatycznie przejdzie w tryb czuwania

Przycisk podwyższenia temperatury Przycisk obniżenia temperatury 0.00 Aktualna temperatura(°C) wewnątrz urządzenia Przycisk ustawień Przycisk włączenia/ wyłączenia urządzenia

Przycisk	Funkcja
Przycisk włączenia' wyłączenia urządzenia	Jednokrotne wciśnięcie spowoduje włączenie/wyłączenie urządzenia
Przycisk podwyższenia temperaturyPrzycisk obniżenia temperatury	Przyciski odpowiadające za ustawienie temperatury panującej wewnątrz urządzenia.Jednokrotne wciśnięcie podwyższa temperaturęJednokrotne wciśnięcie obniża temperaturę
Przycisk ustawień	Jednokrotne wciśnięcie spowoduje zmianę trybu chłodzenia z EE (energooszczędne) na HH (szybkie chłodzenie).Domyślnie ustawiony na szybkie chłodzenie (HH).
	Wciśnięcie i przytrzymanie umożliwia zmianę pomiędzy trybami ochrony akumulatora (w przypadku zasilania z gniazda 12/24V w pojazdach silnikowych): (wysoka ochrona)/ (średnia ochrona)/(niska ochrona).Domyślnie ustawiona na wysoką ochronę ( ).
	W przypadku łączenia urządzenia z aplikacją poprzez funkcję Bluetooth:Jednokrotne wciśnięcie, w momencie wyświetlenia się komunikatu „AP” na panelu sterowania urządzenia, umożliwia jego połączenie z aplikacją na urządzeniu zewnętrznym.

Zmiana skali temperatury na panelu sterowania (°C/°F)

Przy wyłączonym urządzeniu należy wcisnąć i przytrzymać przycisk ☎ aż do momentu wyświetlenia się komunikatu E1. Następnie kilkukrotnie nacisnąć przycisk ☎ do momentu zmiany treści komunikatu na E5. Użyć przycisku ☎ lub ☎ aby przełączyć się między skalami temperatury °C i °F. Wyłącz urządzenie przyciskiem w celu zapisania ustawienia.

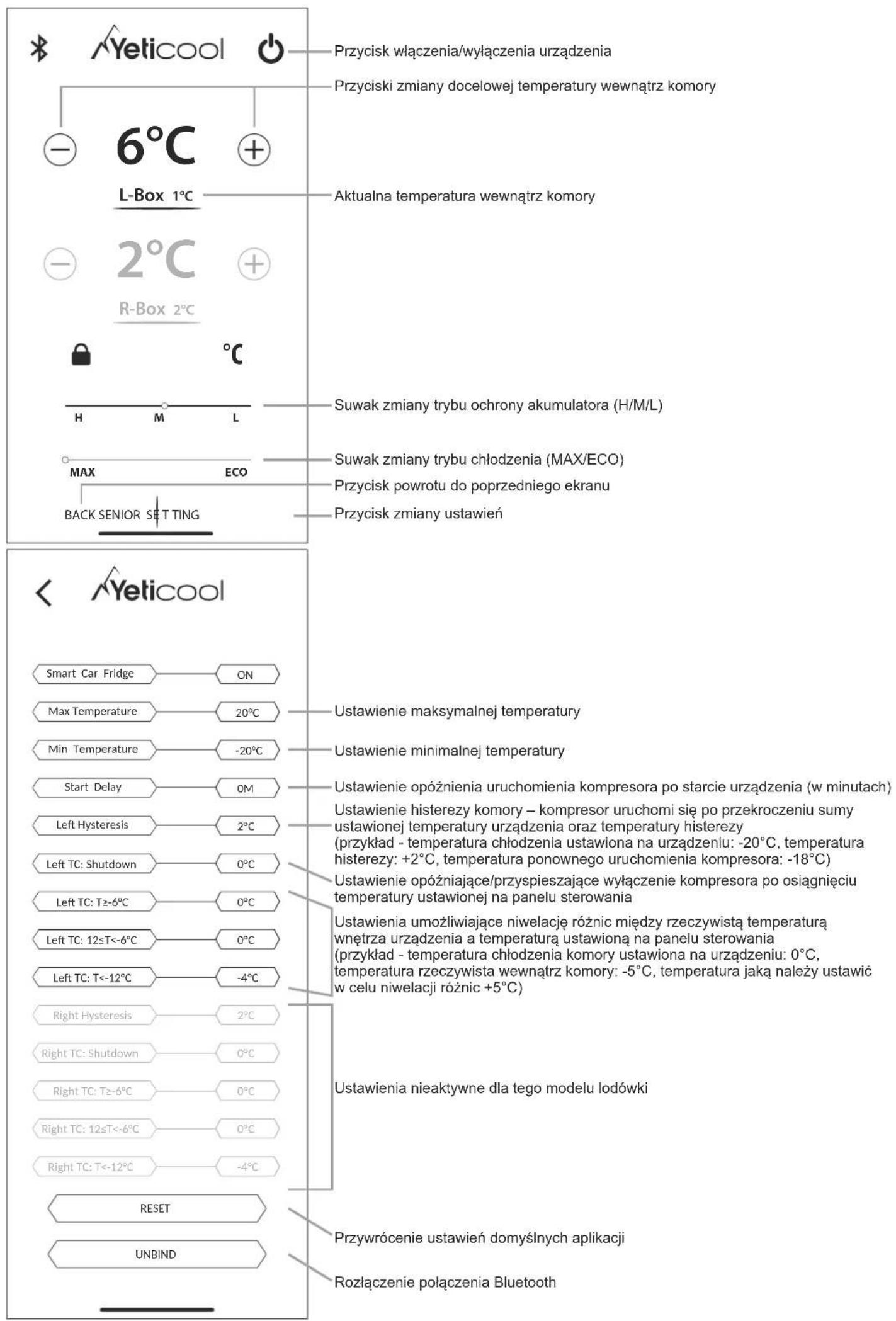

Obsługa urządzenia z poziomu aplikacji (Android/iOS)

Aplikację Yeticool można pobrać ze sklepu GooglePlay (dla urządzeń z systemem Android) lub AppStore (dla urządzeń z systemem iOS). Do poprawnego działania aplikacji wymagane jest włączenie funkcji Bluetooth oraz funkcji lokalizacji na urządzeniu zewnętrznym.

Aby połączyć się z aplikacją należy uruchomić ją na urządzeniu zewnętrznym (smartfon/tablet), wyszukać oraz wybrać lodówkę z listy dostępnych urządzeń. Na panelu sterowania urządzenia chłodniczego wyświetli się komunikat „AP”, który należy potwierdzić poprzez wciśnięcie przycisku 🎯. Tak skonfigurowane urządzenie powinno być gotowe do przyjmowania poleceń z aplikacji.

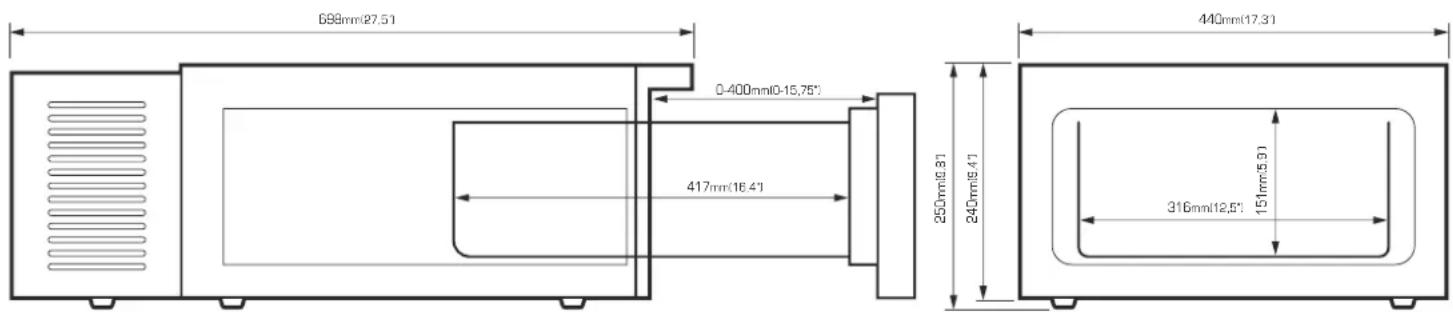

698mm(27.51) 0-400mm(0-15,75°) 417mm(16.41) 250mm(0.81) 243mm(9.41) 316mm(12,5°) 440mm(17.31)

Yeticool Przycisk włączenia/wyłączenia urządzenia Przyciski zmiany docelowej temperatury wewnątrz komory 6°C L-Box 1°C Aktualna temperatura wewnątrz komory 2°C R-Box 2°C Suwak zmiany trybu ochrony akumulatora (H/M/L) Suwak zmiany trybu chłodzenia (MAX/ECO) Przycisk powrotu do poprzedniego ekranu Przycisk zmiany ustawień MAX ECO BACK SENIOR SET TING < Yeticool Smart Car Fridge ON Max Temperature 20°C Min Temperature -20°C Start Delay 0M Left Hysteresis 2°C Left TC Shutdown 0°C Left TC T≥-6°C 0°C Left TC 12≤T<-6°C 0°C Left TC T<-12°C -4°C Right Hysteresis 2°C Right TC Shutdown 0°C Right TC T≥-6°C 0°C Right TC 12≤T<-6°C 0°C Right TC T<-12°C -4°C RESET UNBIND Ustawienie maksymalnej temperatury Ustawienie minimalnej temperatury Ustawienie opóźnienia uruchomienia kompresora po starcie urządzenia (w minutach) Ustawienie histerezy komory – kompresor uruchomi się po przekroczeniu sumy ustawionej temperatury urządzenia oraz temperatury histerezy (przykład - temperatura chłodzenia ustawiona na urządzeniu: -20°C, temperatura histerezy: +2°C, temperatura ponownego uruchomienia kompresora: -18°C) Ustawienie opóźniające/przyspieszające wyłączenie kompresora po osiągnięciu temperatury ustawionej na panelu sterowania Ustawienia umożliwiające niwelację różnic między rzeczywistą temperaturą wnętrza urządzenia a temperatura ustawiona na panelu sterowania (przykład - temperatura chłodzenia komory ustawiona na urządzeniu: 0°C, temperatura rzeczywista wewnątrz komory: -5°C, temperatura jaką należy ustawić w celu niwelacji różnic +5°C) Ustawienia nieaktywne dla tego modelu lodówki Przywrócenie ustawień domyślnych aplikacji Rozłączenie połączenia Bluetooth

7. Czyszczenie i konserwacja

• Przed każdym czyszczeniem należy wyłączyć urządzenie oraz odłączyć je od zasilania zewnętrznego.
• Urządzenia nie wolno czyścić pod bieżącą wodą.
• Do czyszczenia nie należy używać agresywnych środków czyszczących.
• Urządzenie należy czyścić z zewnątrz i od wewnątrz wilgotną ściereczką z pominięciem panelu sterowania, sekcji zasilania oraz otworów wentylacyjnych.
  • Ręczne odszranianie

W takcie długotrwałej pracy urządzenia, w jego wnętrzu może pojawić sie warstwa szronu. Może to powodować zmniejszenie jego wydajności.

Aby odszronić urządzenie należy odłączyć je od zasilania, opróżnić komorę chłodzącą oraz wyjąć szufladę. Po skropleniu się warstwy szronu należy wytrzeć pozostałość wody miękką szmatką lub wylać jej nadmiar.

Wyjmowanie/wkładanie szuflady

Aby wyjąć szufladę z urządzenia, należy zwolnić zaczepy mocujące znajdujące się na bocznych szynach prowadniczych. Prawy zaczep unosimy do góry, a lewy dociskamy ku dołowi. Ostrożnie wysuwamy szufladę z szyn, aż do momentu całkowitego wyjęcia.

Aby włożyć szufladę do urządzenia, należy maksymalnie wysunąć szyny prowadnicze z urządzenia, wsunąć w nie szufladę, a następnie delikatnie zasunąć szufladę do pełnego zamknięcia.

8. Usuwanie najczęstszych usterek

Artykuły spożywcze uległy zamrożeniu:

- Należy zmienić temperaturę chłodzenia na wyższą, ustawiona temperatura jest zbyt niska.

Z urządzenia wydobywa się dźwięk przepływającej cieczy:

- Dźwięk taki jest zjawiskiem normalnym.

W okolicy drzwi lodówki pojawiają się krople cieczy:

- Krople cieczy pojawiają się wskutek różnicy temperatur między urządzeniem a jego otoczeniem i są zjawiskiem normalnym.

Przy uruchomieniu urządzenia z kompresora wydobywają się głośnie dźwięki:

- Głośna praca kompresora przy uruchomieniu jest zjawiskiem normalnym.

Urządzenie nie działa:

• Należy sprawdzić czy urządzenie zostało włączone przyciskiem.
• Należy sprawdzić czy urządzenie jest poprawnie podłączone do źródła zasilania.
• Należy sprawdzić czy zasilacz jest sprawny.

• Należy sprawdzić czy bezpiecznik nie uległ przepaleniu.
  Wymiana bezpiecznika płytkowego

• Zdjąć osłonę bezpiecznika, znajdująca się w bezpośrednim sąsiedztwie gniazda zasilania.

• Wyjąć bezpiecznik i zastąpić go nowym o identycznych parametrach technicznych.
• Ponownie zainstalować osłonę bezpiecznika.

Parametry bezpiecznika

Prąd znamionowy	Spadek napięcia	Rezystancja bezpiecznika	I2t
15 A 102mV 4,8 mΩ			340 A^2s

Urządzenie wyświetla kod F1:

- Kod informujący o spadku napięcia zasilania 12/24V. Należy zmienić ustawienie zabezpieczenie na niższe z (wysokie) do (średnie) lub

z (średnie) do (niskie).

Urządzenie wyświetla kod F2:

- Kod informujący o przeciążeniu wentylatora. Należy wyłączyć i ponownie włączyć urządzenie po upływie 30 minut.

Urządzenie wyświetla kod F3:

- Kod informujący o włączeniu zabezpieczenia przed zbyt częstą pracą kompresora. Należy wyłączyć i ponownie włączyć urządzenie po upływie 30 minut.

Urządzenie wyświetla kod F4:

- Kod informujący o przeciążeniu kompresora. Należy wyłączyć i ponownie włączyć urządzenie po upływie 30 minut.

Urządzenie wyświetla kod F5:

- Kod informujący o przegrzaniu modułu kompresora. Należy wyłączyć i ponownie włączyć urządzenie po upływie 30 minut.

Urządzenie wyświetla kod F6:

- Kod informujący o braku możliwości sczytania parametrów przez kontroler urządzenia. Należy uruchomić urządzenie ponownie. W przypadku powtarzającego się problemu należy skontaktować się ze sprzedawcą.

Urządzenie wyświetla kod F7 lub F8:

- Kod informujący o błędzie sensora temperatury. Należy skontaktować się ze sprzedawcą.

9. Dane techniczne

Model wyrobu:	CB30
Napięcie zasilania:	12/24V DC100-240V AC (50/60Hz)
Prąd znamionowy:	12V/5A24V/2.5A100-240V/0.5-1.2A
Ilość komór chłodzących:	1
Pojemność użytkowa:	20 litrów/5,28gal
Zakres temperatury chłodzenia:	od +20°C do -20°C (od 68°F do -4°F)
Pobór energii:	60W
Klasa klimatyczna:	N, T, SN, ST
Temperatura otoczenia:	od +10°C do +43°C (od 50°F do 109°F)
Poziom emitowanego hałasu:	45dB
Czynnik chłodniczy:	R1234YF (34g)
GWP:	4
Typ łączności:	Bluetooth 5.0 (zasięg działania - do 10m/32,8ft)
Zakres częstotliwości:	2402MHz – 2480 MHz
Maksymalna mocy częstotliwości radiowej:	2 dBm
Wymiary (szer. x wys. x gł.) w mm:	440 x 250 x 698 (cale: 17,3" x 9,8" x 27,5")
Maksymalny wysuw szuflady:	400mm
Waga netto:	16,8kg(37lbs)

67/GTY/22

Producent:

ARKAS Sp. z o.o.

ul. Kuziennicza 4,

59-400 Jawor, Polska

www.arkas.pl

www.yeticool.pl

OŚWIADCZENIE PRODUCENTA

Arkas Sp. z o.o. oświadcza, iż Lodówka Przenośna CB30 jest zgodna z dyrektywami Parlamentu Europejskiego i Rady 2009/125/WE oraz 2014/53/UE z dnia 16 kwietnia 2014r. w sprawie harmonizacji ustawodawstwa państw członkowskich dotyczących udostępniania na rynku urządzeń radiowych i uchylającą dyrektywę 1999/5/WE. Pełny tekst deklaracji zgodności UE publikowany jest na stronie www.arkas.pl

Przekreślony symbol kosza na odpady oznacza, że nie należy wyrzucać tego produktu wraz z innymi odpadami pochodzącymi z gospodarstwa domowego. Zużyty sprzęt elektryczny i elektroniczny należy przekazać do przetwarzania i recyklingu zgodnie z obowiązującymi w danym kraju przepisami ochrony środowiska dotyczącymi gospodarowania odpadami. Selektywna zbiórka odpadów przyczynia się do ograniczenia ich potencjalnego negatywnego wpływu na zdrowie ludzi i środowisko, wynikających z obecności w sprzęcie niebezpiecznych: substancji, mieszanin oraz części składowych.

SPECYFIKACJA ZASILACZA SIECIOWEGO

Producent:	Foshan Great Power Co.,Ltd
Numer rejestru handlowego:	91440606663372921C
Adres:	3/F Block, 16th, Street#3, FengxinRoad, Fengxing Industrial Zone, ShundeDistrict, Foshan City, Guangdong Province, Chiny
Numer artykułu:	GRT90-145600
Napięcie wejściowe	100-240V
Wejściowa częstotliwość prądu przemiennego:	50/60Hz
Napięcie wyjściowe:	14,5V
Prąd wyjściowy:	6,0A
Moc wyjściowa:	87W
Średnia sprawność podczas pracy:	90%
Sprawność przy niskim obciążeniu (10%):	89%
Zużycie energii w stanie bez obciążenia:	0.19W
