INSTRUKCJA OBSŁUGI ARE-A2 Fenix

Ładowarka wielofunkcyjn ARE-A2 (039-382)

FENIX

DYSTRYBUTOR

kolba

41-253 Czeladź, Polska

Ul. Wiejska 46

tel: [phone]

[e-mail]

• Rozmiar: 149 długość × 75 szerokość × 40,5 wysokość [mm]
  • Waga: 178 gramów (bez kabla)
  • Temperatura pracy: -20°C do 50°C
  • Wilgotność podczas pracy: 5% do 90%
  • Temperatura przechowywania: -20°C do 80°C

Specyfikacja bezpieczeństwa

1. Wkładanie akumlatorów

Zachowaj oznaczenia biegunowości akumulatora zgodnie z oznakowaniem ładowarki. Ładuj tylko dozwolone akumlatory, nigdy nie ładuj akumulatora. Ładowanie akumulatora

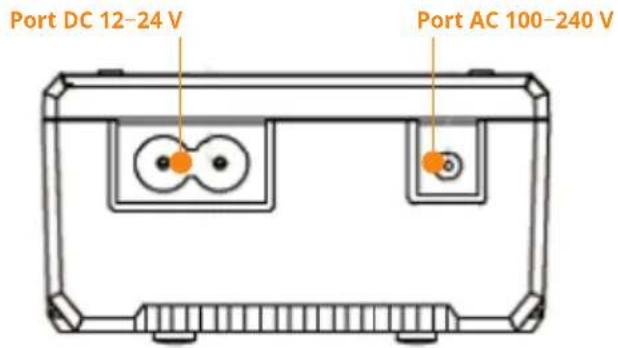

- Ładowarka posiada d wa port y ładowania. Por t okrągły to port ładowania DC, a drugi to port ładowania AC (Rys. 1).

- Podłącz do źródła zasilania. Ekran w y świetlacza LCD w łącz y się. Włóż akumulator. Ekran LCD w yświetli s tan i poziom naładowania ak umlatora.

- Podczas ładowania odpowiedni kanał wyświetli napięcie oraz typ akumlatora, Li-ion lub Mi-MH / Mi-Cd.

- Znamionowy prąd ładowania dwóch kanałów wynosi 1A na kanał, który podczas ładowania będzie mniejszy niż 1A.

- Dwa niezależne kanały mogą być używane oddzielnie. W związku z tym, normalne jest, że akumlatory kontynuują ładowanie w przypadku wymiany dwóch w pełni naładowanych akumlatorów.

Uwaga:

- Podładowywanie nie będzie kontynuowane, jeśli akumulatory litowo-jonowe są w pełni naładowane, aby zapobiec przeładowaniu.

- Podładowywanie 3–5 mA będzie kontynuowane d la akumulatorów Ni-MH / Ni-Cd, aby zapewnić ich pełne naładowanie.

1. Wyświetlacz LCD

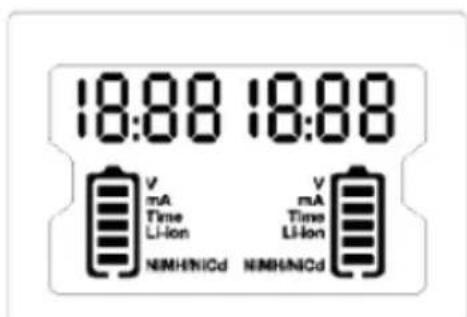

a. Ek ran LCD bę dzie w y ś wietlany pr zez 2 sekundy p o podłączeniu do zasilania (Rys. 2). Jeśli w kanale znajduje się kompatybilny akumlator, ekran LCD wyśw ietl i s t an ładowa n i a . Jeśli nie , 2 se kund y później

ekran LCD wyświetli tylko symbol akumulatora, a następnie ekran zgaśnie po 30 sekundach. Kliknij raz przycisk kanału A lub B, a ekran zostanie podświetlony.

b. Dwa kanały są sterowane oddzielnie za pomocą dwóch przycisków. Typ akumulatora i napięcie akumulatora zostaną wyświetlone po włożeniu akumulatora. Jedno kliknięcie przycisku spowoduje przełączanie między ekranami napięcia akumulatora -> prąd ładowania -> czas ładowania. Długie naciśnię -cie dowolnego przycisku spowoduje włączenie ekranu LCD. Jedno kliknięcie przycisku ponownie włączy ekran LCD, a następnie napięcie akumulatora zostanie wyświetlone.

1. Wskaźnik poziomu akumulatora.

Ładowarka automatycznie ustawi poziom na- ładowania akumulatora, gdy akumulator zo- stanie włożona do źródła zasilania. Poziom akumulatora będzie wyświetlany na ekranie LCD przez pasek stanu akumulatora i rozpocznie się ładowanie. Jeśli nie ma podłączonego zasi- lania, poziom naładowania akumulatora nie zostanie wykryty i wyświetlony, nawet po włożeniu akumulatora.

Poziom akumulatora będzie wyświetlany na pasku stanu:

- Jeden pasek pulsuje, cztery wyłączone: mniej niż 20%, w trakcie ładowania.

- Jeden pasek stale włączony, jeden pulsuje, trzy wyłączone: 20%–40%, w trakcie ładowania.

- Dwa paski stale włączone, jeden pulsuje, dwa wyłączone: 40%–60% w trakcie ładowania.

- Trzy paski stale włączone, jeden pulsuje, jeden wyłączony: 60%–80% w trakcie ładowania

- Cztery paski stale włączone, jeden pulsuje: ponad 80% w trakcie ładowania.

• Pie ć pasków s tale w łączone: pe ł ne naładowanie.

1. Zabezpieczenie przed zwarciem.

Po wykryciu zwarcia ładowanie zostanie automatycznie zatrzymane.

1. Ochrona przed odwrotną polaryzacją.

Jeśli akumulator zostanie włożona nieprawidłowo, ładowanie nie zostanie rozpoczęte, aż akumulatory nie zostana prawidłowo włożone.

1. Ochrona przed przeładowaniem.

Po pe łnym naładowaniu prąd ładowania na ekranie LCD będzie wyświetlał 0.

Uwaga:

Normą jest, że temperatura akumulatora jes t niższa niż 55°C podczas ładowania. Ze względu na wysoki prąd ładowania akumulatora mogą się na - grzewać, więc należy uważać by się nie pop arz yć.

Ostrzeżenie:

1. Tylko dla akumulatorów litowo-jonowych, Ni-MH i

Rys. 1 Rys. 2

Cechy

- Ładowarka jest kompatybilna z następującymi typami akumlatorów:

1. 1044 0, 14500, 1634 0, 18650, 2170 0, 26 650 Li-ion
2. AAA, AA, C Ni-MH / N-Cd

• Napięcie AC 100-240V / 50-60 Hz lub DC 12-24 V
- Ekran LCD wyświetla stan naładowania
- Ekran LCD wyświetla stan akumulatora
- Zabezpieczenie przed zwarciem, zabezpieczenie nadprądowe, ochrona przepięciowa i ochrona przed odwrotną polaryzacją
- Sterowany mikroukładem komputerowym; regulowane cyfrowo ładowanie w celu przedłużenia żywotności akumulatora

Specy kacja techniczna

- Napięcie AC100–240 V/50–60 Hz lub DC12–24 V z zewnętrznego źródła zasilania do ładowarki

Ni-Cd. Inne typy akumulatora mogą spowodować ich uszkodzenie, wyciek lub wybuch, a nawet spowodować uszkodzenie ciała i mienia.

1. Używaj ładowarki w normalnych warunkach pracy i wyłącz ją od zasilania po użyciu.
2. Włóż akumulatora prawidłowo.
3. Nie należy demontować lub modyfikować ładowarki lub używać jej do innych celów niż w skazane.
4. Trzymaj ładowarkę poza zasięgiem dzieci. Dzieci powinny korzystać z ładowarki tylko pod nadzo- rem osoby dorosłej.

• Znamionowa moc wyjściowa: 3W (Ni-MH / Ni-Cd), 8,4 W (Li-ion)
• Aby naładować typy akumlatorów należy spełnić następujące warunki:

Tryb pracy
Napięcie 4,2 V 1,5 V
Prąd 1,0 A
Typ akumulatora	10440,14500,16340,18650,21700,26650	AA,AAA,C

WARUNKI GWARANCJI

1. Sprawne urządzenie nie podlega wymianie.

2. Ujawnione w okresie gwarancji wady będą usuwa- ne bezpłatnie w terminie 21 dni roboczych od daty zgłoszenia reklamacji.

3. W przypadku, gdy naprawa wymaga importu części zamiennych z zagranicy termin naprawy może ulec wydłużeniu.

4. Niniejszą gwarancją są objęte usterki spowodowane wadliwymi częściami i/lub defektami produkcyjnymi.

5. Nabywcy przysługuje prawo wymiany sprzętu na nowy, jeżeli w okresie gwarancji upoważniony zakład stwierdzi, że usunięcie wady nie jest możliwe lub zostaną dokonane cztery naprawy przez upoważniony punkt naprawczy, a sprzęt będzie nadal wykazywał wady uniemożliwiające używanie go zgodnie z przeznaczeniem.

6. Nabywca traci uprawnienia gwarancyjne w przypadku:

- mechanicznego lub termicznego uszkodzenia sprzętu,

- niewłaściwej eksploatacji (niezgodnej z instrukcją)

- niewłaściwego przechowywania lub transportowania,

- uszkodzeń spowodowanych przez wypadki losowe (pożar, wyładowania atmosferyczne, zalanie, działanie środków chemicznych oraz okoliczności i sił wyższego rzedu itp.), samowolnej ingerencji nabywcy oraz innych nieuprawnionych osób we wnętrze produktu przekraczającej zakres normalnych czynności eksploatacyjnych.

1. Gwarancji nie podlegają części obudowy i akcesoria podlegające normalnemu zużyciu w czasie eksploatacji jak zarysowanie, zabrudzenie trudne do usunięcia, wytarcie napisów itp.

2. Gwarancja nie obejmuje materiałów eksploatacyjnych.

3. Karta gwarancyjna jest ważna po okazaniu dowodu zakupu, jeżeli jest ostemplowana przez sprzedawcę, posiada czytelnie i poprawnie wypełnione wszystkie rubryki bez zmian i skreśleń.

4. Reklamujący jest zobowiązany dostarczyć urządzenie do punktu sprzedaży.

5. Ewentualny koszt nieuzasadnionych roszczeń wynikających z warunków gwarancji oraz testowania ponosi Nabywca.

6. W celu przyspieszenia realizacji naprawy gwarancyjnej należy wraz z reklamowanym towarem dostarczyć dokładny opis usterki uwzględniający w szczególności jej zewnętrzne objawy oraz DOKŁADNY ADRES ZWROTNY wraz z TELEFONEM KONTAKTOWYM.

7. Ewentualne spory związane z realizacją obowiązków gwarancyjnych będą rozstrzygane przez sąd właściwy dla siedziby PPHU Kolba.

8. Zakup urządzenia objętego niniejszą gwarancją jest równoznaczne z przyjęciem poniższych warunków.

9. Gwarancja na sprzedany towar konsumpcyjny nie wyłącza, nie ogranicza, ani nie zawiesza upraw - nień kupującego wynikających z niezgodności towaru z umową.
