INSTRUKCJA OBSŁUGI DC301 Götze & Jensen

1. Nie należy uruchamiać urządzenia jeżeli jest ono uszkodzone. Urządzenie musi zostać naprawione przez serwis lub osobę do tego uprawnioną.
2. Nie należy próbować naprawiać urządzenia samodzielnie, ani ingerować w jego wnętrze.
3. Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej 8 lat i przez osoby o obniżonych możliwościach fizycznych, umysłowych i osoby o braku doświadczenia i znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie do użytkowania sprzętu w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe. Dzieci nie powinny bawić się sprzętem. Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji sprzętu.
4. Nie należy zanurzać urządzenia w wodzie oraz innych płynach.
5. Urządzenie nie jest zaprojektowane w celu ochrony własności. Do takiego rozwiązania zaleca się stosowanie profesjonalnego systemu alarmowego.
6. Należy upewnić się, że lokalne przepisy nie zabraniają rejestrowania, przechowywania i edytowania wideo bez zgody osób nagrywanych.

WPROWADZENIE

Dziękujemy za zaufanie, jakim nas Państwo obdarzyli, dokonując zakupu urządzenia marki Götze & Jensen. Jesteśmy przekonani, że to bardzo dobrej jakości urządzenie zapewni Państwu dużo radości i satysfakcji z jego użytkowania.

NALEŻY DOKŁADNIE PRZECZYTAĆ INSTRUKCJĘ OBSŁUGI I JEJ PRZESTRZEGAĆ!

To urządzenie jest przeznaczone do użytku domowego lub innego, nie dotyczącego celów komercyjnych. Producent nie ponosi odpowiedzialności za szkody powstałe w wyniku użytkowania niewłaściwego lub niezgodnego z przeznaczeniem.

SPECYFIKACJA TECHNICZNA

Model DC301
Rozmiar ekranu 4,5"
Kąt widzenia przedniej kamery 120		°
Kąt widzenia tylnej kamery 110		°
Zasilanie Wejściowe DC 12-24V
		Wyjściowe 5V =#A
Rozdzielczość wideo 1080p (interpolowane)
Format wideo AVI
Wbudowany głośnik Tak
Wbudowany mikrofon Tak
Akcelerometr (Czujnik wstrząsów) Tak
Czujnik ruchu Tak
Wejścia		microSD, miniUSB, AV
Obsługa kart pamięci		microSD do 32GB
Nagrywanie pętli		1min/3min/5min
Wymiary urządzenia		30 x 7 x 3cm
Długość przewodu zasilacza		340cm
Długość przewodu sygnałowego		540cm

OPIS URZĄDZENIA

1. Mikrofon.
2. Przycisk OK.
3. Przycisk M.
4. Wyświetlacz.
5. Przycisk w lewo.
6. Przycisk w prawo.
7. Przycisk Wł/Wył.
8. Slot microSD.
9. Wejście miniUSB.
10. Hak montażowy.
11. Głośnik.
12. Przednia kamera.
13. Reset.
14. Złącze AV.

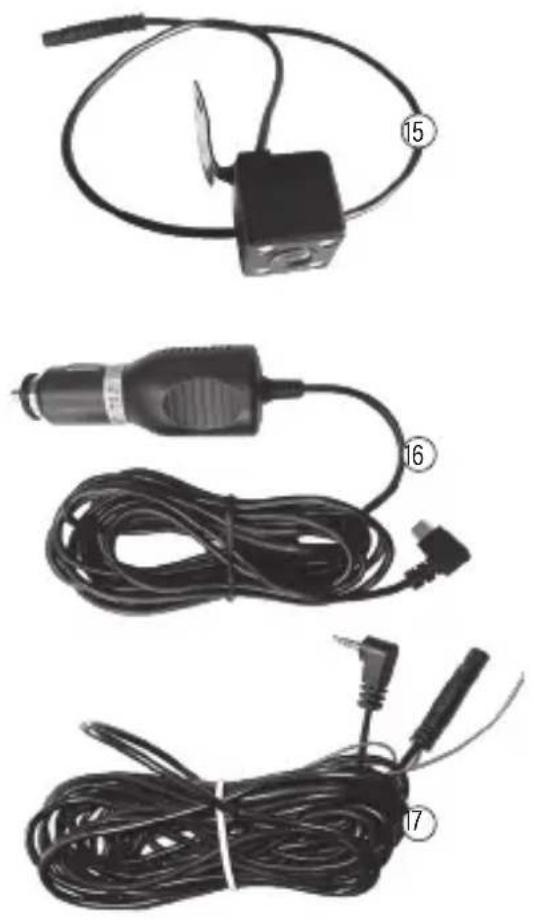

15. Tylna kamera.
16. Przewód zasilający.
17. Przewód sygnałowy do dodatkowej kamery.
18. Gumki montażowe.
19. Zestaw montażowy tylnej kamery.

⑧ ⑨ ⑭ ⑭ 14 Golize & Jensen ⑬ ⑩ ②1 27 3 ⑮ ⑮ ⑮ ⑮ ⑮ ⑮ ⑮ ⑮ ⑮ ④

Aby zamontować DC301:

1. Wypakuj urządzenie z opakowania i pozbadź się wszystkich folii ochronnych.
2. Przyłoż urządzenie do lusterka tak, aby obiektyw kamery wystawał z lewej strony.
3. Nałoż gumki montażowe dołączone do zestawu, najpierw na górną część haków montażowych, otaczając lusterko, następnie nałoż je na dolne części owych haków.

Aby zamontować dodatkową kamerę:

1. Podłącz przewód sygnałowy tylnej kamery do gniazda AV i przeciągnij go na tył samochodu tak, aby w żaden sposób nie zasłaniał widoku kierowcy oraz nie przebiegał przez panele zasłaniające poduszki powietrzne.
2. Dodatkową kamerę zamontuj nad pokrywą bagażnika lub nad tablicą rejestracyjną samochodu, w taki sposób, aby nie wpływało to na Twoje pole widzenia oraz na pole widzenia samej kamery.
3. Zdejmij tylne światło i znajdź przewód odpowiedzialny za światło cofania +12V. Podłącz do niego czerwony przewód, znajdujący się na końcu przewodu sygnałowego. Dzięki temu przy wrzuceniu wstecznego biegu kamera automatycznie przełączy obraz na wyświetlaczu na tylną kamerę.

UWAGA! JAKO, ŻE TEN PROCES WYMAGA INGERENCJI W INSTALACJI SAMOCHODOWEJ, ZALECA SIĘ SKORZYSTAĆ Z USŁUG WYKWALIFIKOWANEGO WARSZTATU.

PIERWSZE URUCHOMIENIE

1. Włóż kartę microSD do gniazda wierzchnią stronę skierowaną do ekranu, aż usłyszysz charakterystyczny klik. Przy poprawnym zainstalowaniu karta nie powinna wysuwać się ze slotu.
2. Podłącz rejestrator do zasilania przez ładowarkę dołączoną do zestawu.
3. Wideorejestrator uruchomi się od razu po podłączeniu. Można też ręcznie włączyć lub wyłączyć urządzenie przytrzymując przycisk Wł/Wył przez ok. 3 sekundy.

OBSŁUGA URZĄDZENIA

Po uruchomieniu urządzenie automatycznie zaczyna nagrywać w pętli. Aby to nagranie zatrzymać, naciśnij przycisk OK. Również, jeżeli ponownie chciałbyś zacząć nagrywanie, naciśnij przycisk OK.

Naciskając krótko przycisk Wł/Wył możesz wygasić wyświetlacz urządzenia.

Dostępne są 3 różne tryby – Nagrywania, Robienia Zdjęć, Odtwarzania.

Aby przełączyć się pomiędzy tymi trybami naciśnij przycisk „M”. Ikonka w lewym górnym rogu informuje o aktualnie włączonym trybie.

1. Tryb nagrywania

W trybie nagrywania naciskając przycisk OK możesz rozpocząć lub zakończyć nagrywanie.

Naciskając przycisk w prawo możesz włączyć lub wyłączyć mikrofon.

Naciskając przycisk w lewo możesz przełączać widok pomiędzy kamerami na wyświetlaczu.

2. Tryb zdjęcia

W trybie zdjęcia naciskając przycisk OK możesz wykonać zdjęcie.

3. Tryb odtwarzania

W trybie odtwarzania możesz przeglądać zapisane nagrania oraz zdjęcia. Przełączaj się między nimi przy pomocy przycisków w prawo i w lewo. Przyciskiem OK możesz otworzyć nagrania, gdzie też przyciskami w prawo i w lewo możesz to nagranie przewijać w przód i w tył.

UWAGA! REJESTRATOR JAZDY NAGRYWA TYLKO W TRAKCIE PODŁĄCZENIA DO ŻRÓDŁA ZASILANIA. WBUDOWANY AKUMULATOR SŁUŻY JEDYNIE DO ZAKOŃCZENIA I ZAPISANIA REJESTROWANEGO MATERIAŁU W PRZYPADKU UTRATY ZASILANIA LUB JEGO ZANIKU.

FUNKCJE URZĄDZENIA

1. Detekcja ruchu

Możesz włączyć tę funkcję w ustawieniach trybu nagrywania. Przy włączonej detekcji ruchu urządzenie, które znajduje się w trybie nagrywania rozpocznie zapis gdy wykryje ruch na przedniej kamerze.

2. Akcelerometr

Możesz włączyć tę funkcję w ustawieniach trybu nagrywania. Przy włączonej funkcji urządzenie zablokuje aktualnie nagrywany materiał przed nadpisaniem, jeśli wykryje wstrząsy podczas nagrywania.

3. Tryb parkingowy

Możesz włączyć te funkcję w ustawieniach trybu nagrywania. Do poprawnego działania trybu parkingowego niezbędne jest włączenie akcelerometru. Z włączonym trybem parkingowym urządzenie po wyłączeniu przejdzie w stan czuwania. Jeżeli urządzenie wykryje wstrząs, uruchomi się i nagra zablokowany film ze zdarzenia.

USTAWIENIA URZĄDZENIA

Przytrzymując przycisk „M” otworzysz menu ustawień. Pierwsze okno dotyczy obecnie włączonego trybu, drugie to ogólne ustawienia urządzenia. Naciśnięcie przycisku „M” przejdzie do następnego okna, następne zamknie ustawienia.

Po menu poruszaj się przyciskami w prawo i w lewo, przycisk OK służy do potwierdzenia, przycisk „M” jako przycisk cofania.

1. Ustawienia trybu nagrywania.

Rozdzielczość – Zmień rozdzielczość nagrań.

Długość pętli – Zmień długość nagrań w pętli.

HDR – Włącz lub wyłącz tryb HDR.

Ekspozycja – Wybierz ustawienia ekspozycji.

Detekcja ruchu – Włącz lub wyłącz czujnik ruchu.

Mikrofon – Włącz lub wyłącz nagrywanie dźwięku.

Znak wodny daty – Włącz lub wyłącz wyświetlanie znaku wodnego daty na nagraniach.

Akcelerometr- Ustaw czułość czujnika wstrząsów.

Tryb parkingowy – Włącz lub wyłącz tryb parkingowy.

Ostrzeżenie o reflektorach – Włącz lub wyłącz ostrzeżenie o aktualnie włączonych reflektorach.

2. Ustawienia urządzenia.

Wygaszanie ekranu – Ustaw po jakim czasie bez aktywności urządzenie ma wygasić ekran.

Automatyczne wyłączanie – Ustaw po jakim czasie bez aktywności urządzenie ma się wyłączyć.

Częstotliwość – Wybierz częstotliwość wyświetlania.

Sygnał dźwiękowy – Włącz lub wyłącz sygnał dźwiękowy przy naciskaniu przycisków.

Język – Wybierz język menu.

Data i godzina – Wybierz datę i godzinę.

Doświetlenie – Włącz lub wyłącz doświetlenie nocnych nagrań.

Formatuj kartę pamięci – Sformatuj kartę pamięci.

Ustawienia fabryczne – Przywróć ustawienia fabryczne urządzenia.

3. Ustawienia trybu zdjęć.

Zdjęcie z opóźnieniem – Wybierz, czy zdjęcie ma być zrobione natychmiast, czy po pewnym opóźnieniu.

Tryb serii - Włącz aby wykonać 3 zdjęcia za jednym razem.

Szybki podgląd – Ustaw ile czasu po wykonania zdjęcia ma się wyświetlać jego podgląd.

Znak wodny daty – Wybierz czy na zdjęciu ma się wyświetlać znak wodny daty.

Ustawienia wpływające na jakość zdjęć: Rozdzielczość, Jakość obrazu, Ostrość, Balans bieli, ISO.

4. Ustawienia trybu odtwarzania.

Usuń – Usuń aktualnie wybrany lub wszystkie zapisane pliki.

Ochrona – Zablokuj lub odblokuj aktualnie wybrany lub wszystkie zapisane pliki przed nadpisaniem.

KARTA MICROSD

1. Kamera współpracuje z kartami microSD o wysokiej prędkości (Class 10) oraz o pojemności do 32GB.
2. Przed użyciem po raz pierwszy, zaleca się sformatowanie karty.
3. Przed instalacją karty pamięci w urządzeniu lub jej wyciągnięciem z kamery należy zawsze wyłączyć urządzenie.

CZYSZCZENIE I KONSERWACJA

Przed czyszczeniem odłącz urządzenie od zasilania.

Do czyszczenia obiektywu i ekranu używaj wilgotnej ściereczki z miękkiej tkaniny.

Nie zanużaj urządzenia w wodzie!

ROZWIĄZYWANIE PROBLEMÓW

PROBLEM MOŻLIWA PRZYCZYNA ROZWIĄZANIE
Nie włącza się. Wideorejestrator nie jest podłączony do zasilania, akumulator jest rozładowany.	Upewnij się, że urządzenie jest podłączone przewodem zasilającym dołączonym do zestawu.
Nie można zrobić zdjęcia lub nagrywać.	Brak karty pamięci lub jest ona zapełniona.	Upewnij się, że karta pamięci została poprawnie zainstalowana oraz czy jest na niej wolne miejsce.
Wideorejestrator nie przestaje nagrywać.	Włączony akcelerometr wykrywa zmiany i blokuje jakiekolwiek akcje.	Zatrzymaj nagrywanie i przejdź do ustawień, gdzie możesz wyłączyć lub zmniejszyć czułość akcelerometru.
Nie można odtworzyć nagrań.	Użyta nieprawidłowa karta pamięci.	Upewnij się, że karta pamięci, którą stosujesz, jest zgodna z zaleceniami w instrukcji.
Urządzenie się zacięło. Nie da się nic zrobić.	Wystąpił błąd w funkcjonowaniu oprogramowania.	Zresetuj urządzenie wciskając przycisk reset na tyle urządzenia przez ok. 5 sekund.

EKOLOGICZNA I PRZYJAZNA DLA ŚRODOWISKA UTYLIZACJA

To urządzenie jest oznaczone, zgodnie z Dyrektywą Parlamentu Europejskiego i Rady 2012/19/UE z dnia 4 lipca 2012 r. w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE), symbolem przekreślonego

kontenera na odpady:

Nie należy wyrzucać urządzeń oznaczonych tym symbolem, razem z odpadami domowymi.

Urządzenie należy zwrócić do lokalnego punktu przetwarzania i utylizacji odpadów lub skontaktować się z władzami miejskimi.

MOŻESZ POMÓC CHRONIĆ ŚRODOWISKO!

Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

WARUNKI GWARANCJI

1. ART-DOM Sp. z o.o. gwarantuje, że zakupione urządzenie jest wolne od wad fizycznych.
2. Ujawniona wada zostanie usunięta na koszt gwaranta w ciągu 14 dni od daty zgłoszenia uszkodzenia do serwisu autoryzowanego lub punktu sprzedaży.
3. W wyjątkowych przypadkach, np. konieczności sprowadzenia części zamiennych od producenta, termin naprawy może zostać wydłużony do 30 dni.
4. Okres gwarancji dla użytkownika wynosi 24 miesiące od daty wydania towaru.
5. Produkt przeznaczony jest do używania wyłącznie w warunkach indywidualnego gospodarstwa domowego.
6. Gwarancja nie obejmuje:
   a. uszkodzeń powstałych na skutek używania urządzenia niezgodnie z instrukcją obsługi,
   b. uszkodzeń mechanicznych, chemicznych lub termicznych,
   c. napraw i modyfikacji dokonanych przez firmy lub osoby nieposiadające autoryzacji producenta,
   d. części z natury łatwo zużywalnych takich jak: żarówki, bezpieczniki, filtry, pokrętła, półki, akcesoria,
   e. instalacji, konserwacji, przeglądów, czyszczenia, odblokowania, usunięcia zanieczyszczeń oraz instruktażu.
7. Klientowi przysługuje wymiana produktu na nowy jeżeli po wykonaniu w okresie gwarancji czterech napraw nadal występują w nim wady.
8. Wymiany produktu dokonuje autoryzowany punkt serwisowy lub, jeśli jest to niemożliwe, placówka sprzedaży detalicznej, w której produkt został zakupiony (wymiana lub zwrot gotówki). Zwracane

urządzenie musi być kompletne, bez uszkodzeń mechanicznych. Niespełnienie tych warunków może spowodować nieuznanie gwarancji.

1. Powyższa gwarancja nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.
2. Niniejsza gwarancja obowiązuje na terytorium Polski.
3. Warunkiem dokonania naprawy lub wymiany urządzenia w ramach gwarancji jest przedstawienie dowodu zakupu.

UWAGA!

Uszkodzenie lub usunięcie tabliczki znamionowej z urządzenia może spowodować nieuznanie gwarancji.

Cały czas udoskonalamy nasze produkty, dlatego mogą się one nieznacznie różnić od zdjęć przedstawionych na opakowaniu oraz w instrukcji obsługi. Przed przystąpieniem do użytkowania urządzenia przeczytaj instrukcję obsługi.

ART-DOM Sp. z o.o., ul. Zakładowa 90/92, 92-402 Łódź. Numer Krajowego Rejestru Sądowego 0000354059.
