Typ produktu	Pralka automatyczna LG XQB50-358SN
Pojemność prania	5.0 kg

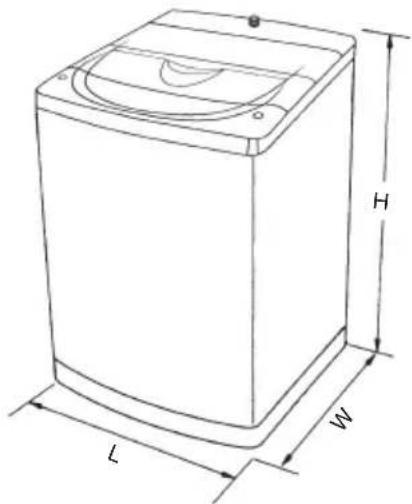

Wymiary (szer. x głęb. x wys.)	505 x 510 x 850 mm
Masa netto	30.0 kg
Zasilanie	220 V ~ 50 Hz
Bezpiecznik	250 V, 5 A
Ciśnienie wody	0.03–1 MPa (0.3–10 kgf/cm²)
Poziomy wody	4: mały (26 L), niski (37 L), średni (43 L), wysoki (48 L)
Hałas podczas prania	57 dB(A)
Hałas podczas wirowania	67 dB(A)
Zużycie energii	0.085 kWh/cykl
Zużycie wody	120 L/cykl
Klasa energetyczna	2
Programy prania	Standardowy, Szybki, Nocny, Wełna
Funkcje specjalne	Inteligentne wykrywanie wsadu, 3-stopniowe pranie, wybór poziomu wody, blokada przed dziećmi, automatyczne wyłączanie
Funkcje bezpieczeństwa	Zatrzymanie przy otwartej pokrywie, wyłącznik awaryjny, ochrona przed przepełnieniem
Konserwacja	Czyszczenie filtra dopływu wody (co 2 miesiące), czyszczenie filtra bębna
Części zamienne	Wąż dopływowy, wąż odpływowy, płyta przeciw gryzoniom (w zestawie), możliwość dokupienia przedłużaczy
Gwarancja	1 rok na całe urządzenie, 3 lata na moduł sterowania, silnik i sprzęgło

Często zadawane pytania - XQB50-358SN LG

Jak włączyć blokadę przed dziećmi?

Naciśnij jednocześnie przyciski Ustaw i Program. Potwierdzi to sygnał dźwiękowy. Aby wyłączyć, ponownie naciśnij te same przyciski lub odłącz zasilanie.

Co zrobić, gdy pralka nie pobiera wody?

Sprawdź, czy kran jest otwarty, ciśnienie wody jest odpowiednie, filtr dopływu wody nie jest zatkany, a wąż nie jest zagięty. Jeśli problem występuje, wyczyść filtr.

Jak wyczyścić filtr odpływu?

Zdejmij filtr, obróć go na lewą stronę i umyj pod bieżącą wodą. Po czyszczeniu załóż z powrotem. Jeśli jest uszkodzony, wymień na nowy.

Dlaczego pralka nie wiruje?

Może być spowodowane nierównomiernym rozmieszczeniem prania. Pralka automatycznie koryguje balans, ale jeśli problem się powtarza, rozłóż równomiernie ubrania i upewnij się, że pralka stoi stabilnie.

Jakie programy prania są dostępne?

Dostępne programy: Standard (codzienne pranie), Szybki (lekko zabrudzone), Nocny (cichszy), Wełna (delikatne tkaniny wełniane).

Ile detergentu należy użyć?

Ilość zależy od poziomu wody i wsadu. Na przykład dla poziomu wysoki (ok. 48 L) i wsadu powyżej 3.1 kg użyj 36 g detergentu skoncentrowanego lub 62 g zwykłego. Wskazówki znajdziesz w tabeli w instrukcji.

Czy można prać kurtki puchowe?

Nie zaleca się prania odzieży wodoodpornej (np. kurtki puchowe, peleryny) w tej pralce, ponieważ mogą one spowodować uszkodzenia lub nierównowagę podczas wirowania.

Jak prawidłowo zainstalować pralkę?

Umieść pralkę na równej, twardej powierzchni, zachowaj odstęp min. 15 cm od ścian. Wyreguluj nóżki, aby była wypoziomowana. Podłącz węże dopływowy i odpływowy zgodnie z instrukcją.

Co oznacza kod błędu IE?

Kod IE (miganie lampek Płukanie i Wirowanie) oznacza brak dopływu wody. Sprawdź kran, ciśnienie wody i filtr wlotowy.

Jak dbać o pralkę?

Czyść filtr wlotowy co 2 miesiące, czyść filtr bębna regularnie, nie używaj agresywnych środków czyszczących. Po praniu zostawiaj pokrywę uchyloną, aby zapobiec pleśni.

INSTRUKCJA OBSŁUGI XQB50-358SN LG

Instrukcja obsługi

Pralka 3-stopniowa

Pralka

XQB50-368SN

XQB50-398SN

XQB50-358SN

CYFROWY

CYFROWY

CYFROWY

W razie problemów

Zadzwoń na infolinię LG

Nanjing LG Panda Appliances Co., Ltd.

Adres: nr 110, ulica Haigang, dzielnica Baixia, Nanjing, Chiny

Tel.: [phone]

Faks: 025-84872931

Kod pocztowy: 210007

Infolinia serwisowa: 025-84876315

Bezpłatna infolinia: 0108298008

(bezpłatny numer ogólnokrajowy)

LG Electronics

Strona internetowa serwisu: http://www.igs-panda.com

P/NO:3826EN3795H (1)

Bezpłatny numer telefonu

8008288008

Przed użyciem tego produktu prosimy o dokładne

zapoznanie się z niniejszą instrukcją i zachowanie jej.

Może być potrzebna w przyszłości.

Spis treści

Ważne informacje dotyczące bezpieczeństwa 2

Cechy charakterystyczne 4

Nazwy części 5

Opis funkcji przełączników 6

Metoda instalacji 7

Przygotowanie do prania 10

Umieszczenie 11

Standardowy program prania 11

Program prania z opóźnieniem 12

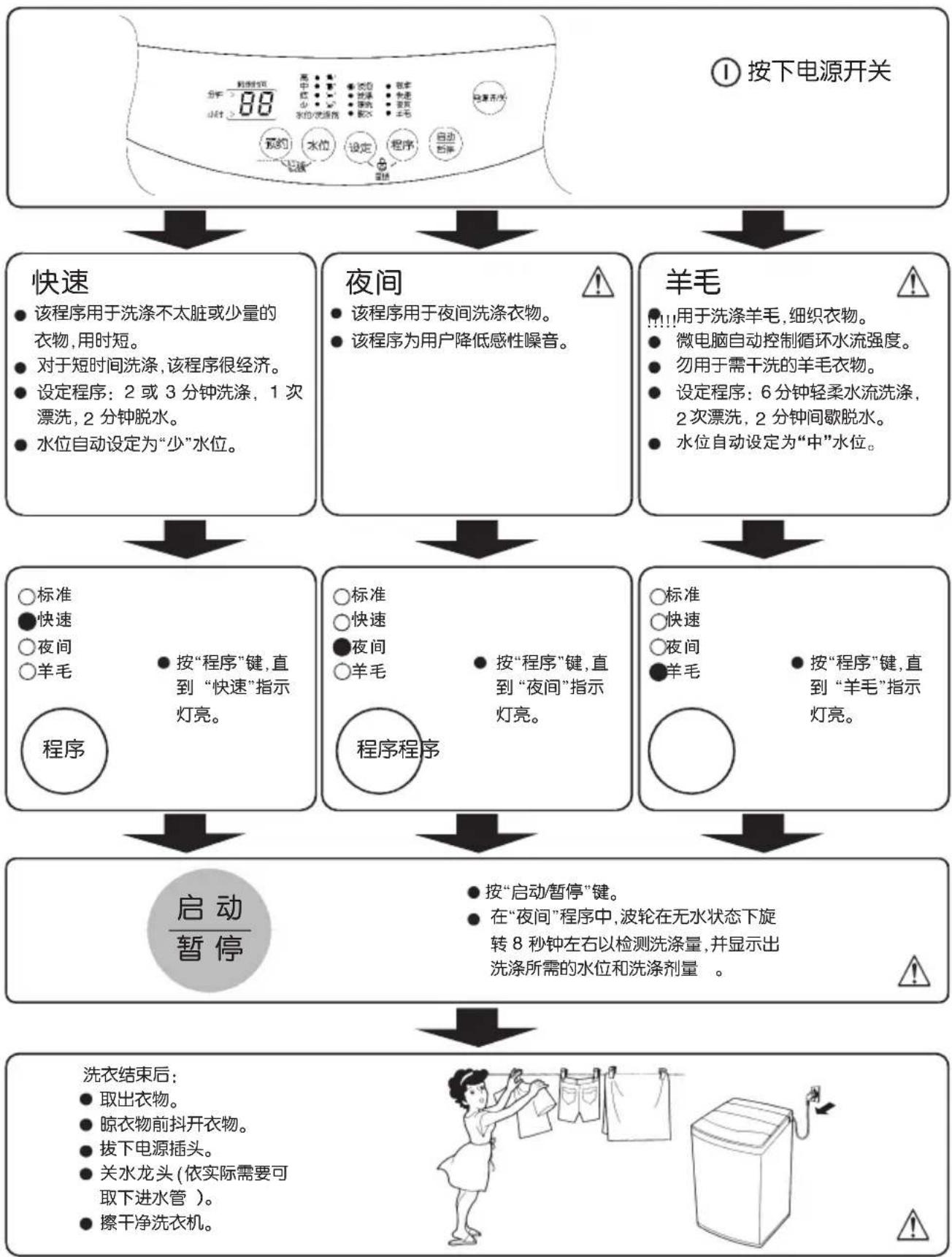

Inne programy prania 13

Dostępne metody prania …… 14

Tabela czasów trwania programów …… 15

Stosowanie detergentów 15

Stosowanie wybielaczy 16

Stosowanie środka zmiękczającego 16

Konserwacja i utrzymanie 16

Diagnostyka usterek 17

Inne 19

Zapisy 19

Specyfikacje 21

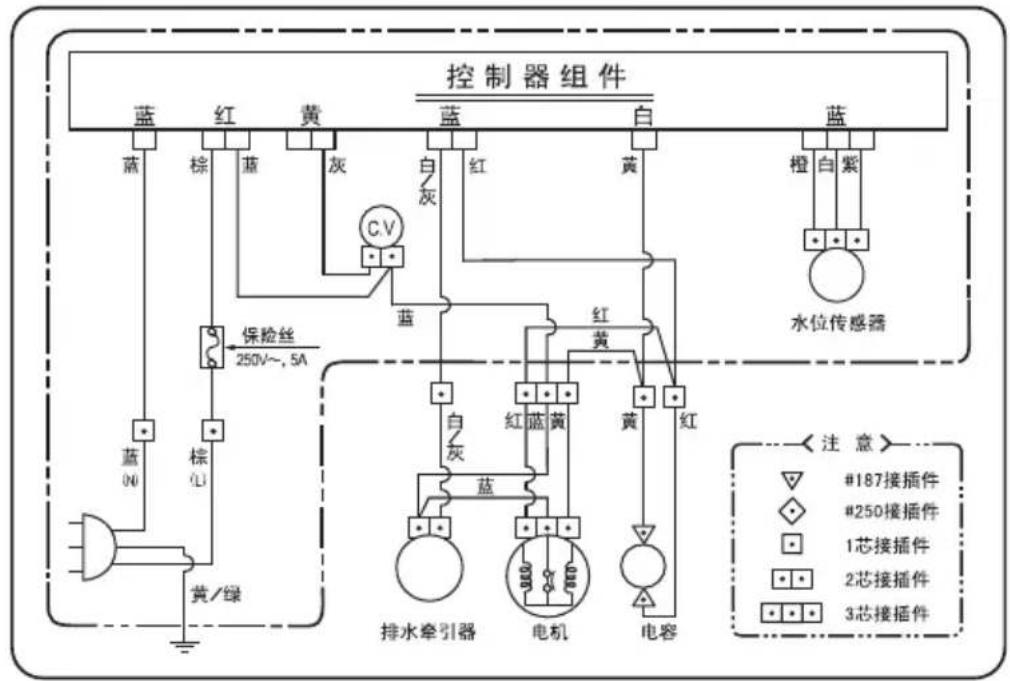

Schemat elektryczny 22

Gwarancja LG na produkty elektroniczne 23

Środki ostrożności dotyczące bezpieczeństwa (należy ich bezwzględnie przestrzegać)

Aby zapobiec szkodom lub obrażeniom użytkownika i innych osób oraz szkodom materialnym, poniżej wyjaśniono kwestie bezpieczeństwa, których należy bezwzględnie przestrzegać.

☐ Poziom zagrożenia lub szkody, które mogą wystąpić w przypadku zignorowania treści oznaczeń i nieprawidłowego użytkowania, jest sklasyfikowany i wyjaśniony za pomocą następujących symboli.

Ostrzeżenie

Treści, które mogą spowodować poważne obrażenia lub śmierć w przypadku naruszenia oznaczonych zasad

Uwaga

Treści, które mogą spowodować lekkie obrażenia lub uszkodzenie produktu w przypadku naruszenia oznaczonych zasad

☐ W przypadku treści, których przestrzeganie jest wymagane, należy sklasyfikować/opisać je za pomocą następujących symboli. Na przykład:

	该图标是对有可能发生危险的事项和操作唤起注意的记号。
	该图标在特定条件下,唤起有可能触电的注意的记号。
	该图标在特定条件下,唤起有可能发生火灾的注意的记号。
	该图标在特定条件下,有可能发生破裂的注意的记号。

Zasady bezpieczeństwa (należy ich bezwzględnie przestrzegać)

Ostrzeżenie

Ryzyko porażenia prądem

1. Nie wolno wkładać/wyciągać wtyczki zasilania mokrymi rękami.
2. Utrzymuj wtyczkę zasilania w czystości, nie odkurzaj jej wilgotną szmatką.
3. Nie obsługuj pralki, gdy maszyna jest uszkodzona, występują usterki, części są rozłączone lub uszkodzone.

Ryzyko porażenia prądem

1. Używaj wyłącznie gniazdka z uziemieniem, trójbolcowego, o napięciu 220 V~ i natężeniu co najmniej 5 A.
2. Gniazdko musi być prawidłowo uziemione.

Ryzyko porażenia prądem

1. Nie wolno demontować ani modyfikować pralki bez uprawnień, chyba że jest się wykwalifikowanym serwisantem.
2. Po użyciu, podczas konserwacji lub czyszczenia, należy wyciągnąć wtyczkę zasilania.
3. Nie wolno myć panelu sterowania wodą.
4. Przewód zasilający jest podłączony w konfiguracji Y. W przypadku uszkodzenia musi zostać wymieniony przez wykwalifikowanego specjalistę lub skontaktuj się z naszą infolinią serwisową.

Może wystąpić pożar lub porażenie prądem.

1. Nie należy dopuszczać do kontaktu pralki ze źródłami ciepła lub otwartym ogniem (np. moskitiera, świeca, papieros itp.).

Może wystąpić pożar, zwarcie lub porażenie prądem.

1. Podczas czyszczenia nie należy polewać pralki wodą.

Może wystąpić pożar lub zwarcie.

1. Po zakończeniu użytkowania i podczas czyszczenia należy wyjąć wtyczkę z gniazdka.
2. Podczas wyjmowania wtyczki nie należy ciągnąć za przewód zasilający.
3. Nie należy używać, jeśli wtyczka jest luźno osadzona w gniazdku.
4. Nie należy mocno zginać, wiązać ani obciążać przewodu zasilającego.
5. Nie należy używać pralki na zewnątrz ani w miejscach o dużej wilgotności.
6. Nie należy używać pralki na dywanie.
7. Zabrania się używania pralki po zalaniu jej przez powódź.

Może nastąpić wybuch.

1. Nie należy umieszczać w bębnie ani w pobliżu pralki substancji łatwopalnych/lotnych lub odzieży nimi nasączonej.

Może spowodować obrażenia ciała.

1. Nie pozwalaj małym dzieciom dotykać ani zbliżać się do pralki.
2. Zużyte opakowanie należy natychmiast wyrzucić, nie dopuszczając do kontaktu dzieci z nim ani do jego połknięcia.
3. Dzieci oraz osoby niepełnosprawne powinny korzystać z produktu pod nadzorem opiekuna.

Może spowodować obrażenia ciała

1. Podczas pracy nie wkładaj rąk pod pralkę.
2. Nie dotykaj ręką ubrań w bębnie, dopóki wirnik całkowicie się nie zatrzyma.

1. Uwaga: nie podłączaj źródła ciepłej wody

Środki ostrożności dotyczące bezpieczeństwa

Uwaga

- Może wystąpić odkształcenie

1. Podczas prania w ciepłej wodzie nie przekraczaj temperatury 40°C. 2. Nie wspinaj się na pralkę ani nie kładź na niej ciężkich przedmiotów.

na pralce.

Może spowodować uszkodzenie

1. Nie pozostawiaj wody w urządzeniu, aby zapobiec zamarznięciu.

- Może powodować wibracje

1. Nie należy prać odzieży wodoodpornej (np. peleryn, kurtek puchowych, zasłon prysznicowych, śpiworów itp.).

Cechy

Pralka nie będzie działać, gdy pokrywa jest otwarta.

Jeśli pokrywa zostanie otwarta podczas prania, płukania lub wirowania, pralka zatrzyma się ze względów bezpieczeństwa.

Nie umieszczaj na pralce żadnych przedmiotów magnetycznych ani przedmiotów, które mogą być zakłócone przez magnetyzm (np. zegarki, budziki itp.).

Wskazówka:

Pralka LG wyposażona jest w bezpieczny system wykrywania. Podczas wirowania, w przypadku niewyważenia, silnych wibracji lub wstrząsów zewnętrznych, pralka automatycznie to wykryje. Aby skorygować tę sytuację, pralka zatrzyma wirowanie, ponownie pobierze wodę, wyrówna ładunek i wznowi wirowanie. Nie jest to usterka. Sprawdź, czy pralka jest wypoziomowana.

Nowatorski bijak i trzy małe wirniki

Bijak i trzy małe wirniki współpracują ze sobą, tworząc trójwymiarowy przepływ wody, co znacznie zmniejsza splątanie ubrań i poprawia skuteczność prania.

Sterowanie logiką rozmyta

• Pralka automatycznie wykrywa ilość prania i ustawia optymalne warunki prania, takie jak poziom wody, czas prania itp. ● System sterowania elektronicznego wykorzystuje najnowocześniejszą technologię, aby zapewnić najlepsze efekty prania.

Pranie z 3-poziomowym poziomem wody

Start

Wykrywanie

Wykrywanie ilości prania Wykrywanie poziomu wody

Ustawienia

Optymalny stan prania

Praca

Automatyczne wyłączanie

!!!!!Pranie z 3-stopniowym poziomem wody polega na praniu w trzech etapach poziomu wody. !!!!Ustawienie 3-stopniowego poziomu wody zwiększy efektywność użycia detergentu, zapewni najlepsze efekty prania, skutecznie zmniejszy splątanie, a pranie będzie dokładniejsze i czystsze.

Krok drugi: poluzowanie

Krok trzeci: rozdzielenie Krok pierwszy: namaczanie

Cechy

Wybór 4 poziomów wody

● 4 poziomy wody oznaczają, że podczas prania można wybrać 4 różne poziomy wody, nawet przy praniu małej ilości ubrań będzie odpowiedni poziom wody. Poziom wody stopniowo wzrasta od niskiego do wysokiego.

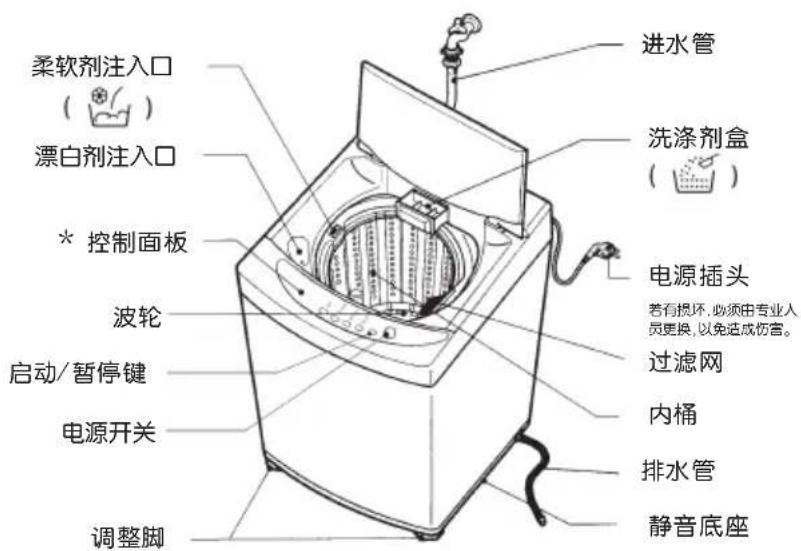

Nazwy części

- Części oznaczone * mogą się różnić w zależności od modelu.

Akcesoria

进水管	排水管		防鼠底板	防鼠底板固定螺钉(可选择)
		一根(P/NO.:5215EN1004A)或
一根(长度1米)(P/NO.:5214FA1609U或者5215EN1003A)		一根(P/NO.:5215EN1004B)	(P/NO.:3550EN1009A)	一个(P/NO.:4JN0002A)

Części sprzedawane osobno

- Wąż dopływowy i odpływowy

Dodatkowe części można kupić w lokalnym centrum serwisowym LG Electronics lub w punkcie serwisowym.

Opis funkcji przełączników sterowania

Odroczone zakończenie

• Gdy chcesz wyjść na jakiś czas, możesz ustawić opóźnione zakończenie prania, aby uniknąć zagnieceń ubrań.
• Modele XQB50-368SN/XQB50-398SN/XQB50-358SN nie mają funkcji odroczonego zakończenia.

Poziom wody i detergent

• W programach „Standard” i „Nocny” pralka wykrywa ilość i rodzaj tkanin, automatycznie określa i wyświetla odpowiedni poziom wody i ilość detergentu.
• W razie potrzeby reguluj poziom wody; każde naciśnięcie przycisku zmienia poziom w cyklu: [średni → wysoki → niski → niski → średni...].

Przycisk Start/Pauza

● Po podłączeniu do zasilania, aby uruchomić urządzenie, należy nacisnąć przycisk „Start/Pauza” (wskaźnik pracy miga). - Aby wstrzymać pracę pralki lub zmienić program, naciśnij ten przycisk ponownie; wskaźnik pracy zmieni się z migającego na stały. Naciśnij ponownie, aby wznowić normalną pracę.

Wyłącznik zasilania

• Służy do włączania/wyłączania zasilania. ● 10 sekund po zakończeniu prania lub 10 minut po wstrzymaniu, zasilanie wyłącza się automatycznie.

• Można wybrać żądany tryb prania zgodnie z poniższą tabelą:

	浸泡洗涤漂洗脱水
接通电源		●	●	●
按1次按键				●
按2次按键			●	●
按3次按键			●
按4次按键		●	●
按5次按键		●
按6次按键	●	●	●	●
按7次按键	●	●	●
按8次按键	●	●

Ustawienie blokady dziecięcej

• Funkcja: Blokuje ustawione programy i wszystkie przyciski, w tym wyłącznik zasilania, aby zapobiec przypadkowej zmianie programu przez dzieci podczas pracy pralki.
• Włączanie: Naciśnij jednocześnie przyciski „Ustawianie” i „Program”.
• Stan: Po uruchomieniu rozlegnie się sygnał dźwiękowy „pik-pik”, a następnie w trybie „Program” wszystkie wskaźniki pracy, z wyjątkiem wskaźnika aktualnie wykonywanego programu, będą migać.
• Wyłączanie: Ponownie naciśnij jednocześnie przyciski „Ustawianie” i „Program” lub wyciągnij wtyczkę z gniazdka.

Program

• Wybierz odpowiedni program w zależności od rodzaju prania:

程序	衣物类型
标准	常规衣物
快速	不太脏的衣物
夜间	常规衣物
羊毛	羊毛细织衣物

• Czyszczenie bębna: Włącz zasilanie, naciśnij jednocześnie przyciski „Odroczony start” i „Poziom wody”, na wyświetlaczu pojawi się „”, następnie naciśnij przycisk „Start/Pauza”, aby rozpocząć program. Po 10 minutach od rozpoczęcia nalewania wody dodaj około 300 g wybielacza tlenowego. Po zakończeniu programu otwórz pokrywę, aby usunąć nieprzyjemny zapach z bębna. Ten program nie służy do prania ubrań. (Funkcja czyszczenia bębna nie dotyczy modeli XQB50-368SN/XQB50-398SN/XQB50-358SN)

Instalacja

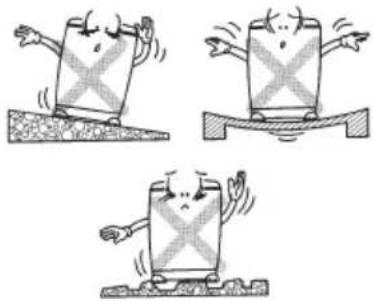

Umieść pralkę na równej, stabilnej powierzchni.

- Nie umieszczaj plastikowej podstawy z opakowania pod pralką, ponieważ może to powodować hałas i uszkodzić pralkę.

- Ustaw pralkę na równej, stabilnej powierzchni.

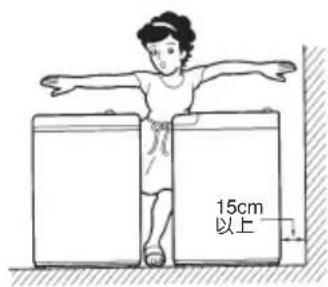

● Zachowaj odległość co najmniej 15 cm od ściany, aby zapewnić odpowiednią wentylację i zmniejszyć hałas.

Wypoziomowanie pralki

- Dwie przednie nóżki pralki są regulowane. Jeśli pralka stoi nierówno, lekko unieś jej przednią część i obracaj nóżki w lewo lub w prawo, aby ją wypoziomować.

Sprawdź, czy pralka jest wypoziomowana, jak pokazano na rysunku.

Montaż płyty zabezpieczającej przed gryzoniami

• Proszę delikatnie położyć pralkę na boku na miękkim podłożu (np. ręcznik, koc), wyjąć płytę przeciw gryzoniom, stroną z napisem "UP" do wewnątrz, delikatnie wsunąć ją od tyłu pralki (jak pokazano na rysunku), aż usłyszy się kliknięcie. (Jeśli płyta przeciw gryzoniom nie zostanie całkowicie wsunięta, podczas prania i wirowania może wystąpić hałas.)
• Zamontować śruby mocujące w otworach na śruby.

Metoda montażu

Montaż węża spustowego

- Podłączyć wąż spustowy do króćca spustowego z boku pralki.

- Najpierw wsunąć wąż spustowy do korpusu, a następnie zabezpieczyć go sprężyną zaciskową.

• Wąż spustowy musi być wsunięty do oporu, w przeciwnym razie może dojść do wycieku wody.
• Podczas pracy pralki wąż spustowy powinien być opuszczony, nie może być skręcony.
• Wysokość węża spustowego powinna być mniejsza niż 6 cm, w przeciwnym razie pralka może nie wirować prawidłowo.

Metoda zmiany kierunku wewnętrznego węża spustowego

1

Poluzować śruby tylnej pokrywy i zdjąć tylną pokrywę.

Poluzować śruby mocujące wąż spustowy do podstawy.

Zdjąć zaślepkę otworu spustowego po przeciwnej stronie.

Króciec węża spustowego

Śruba

2

Ostrożnie przesuń wewnętrzny wąż odpływowy w innym kierunku, nie zaginając go.

Wewnętrzny wąż odpływowy

3

Po zamontowaniu wewnętrznego węża odpływowego na miejscu należy dokręcić śrubę mocującą wąż.

Śruba mocująca

4

Założ tylną pokrywę i dokręć śruby. Zamontuj zaślepkę otworu odpływowego po drugiej stronie podstawy.

Śruba

Tylna pokrywa

Metoda instalacji

Podłączanie węża dopływowego

- Podłączenie węża dopływowego do pralki

Użyj nowego zestawu węża dopływowego dołączonego do pralki, nie używaj starego, już używanego zestawu.

123确认进水管连接座里有黑色的密封橡胶垫。若没有，连接后会出现漏水。

将进水管连接座垂直安放在进水阀口上。

顺时针缓慢旋紧进水管连接座,以确保进水管连接座与进水阀连接牢固。

- 进水管与水龙头的连接

1 一手拿着连接座,一手按住扣环往下拉,将连接座与进水管分开。

将上连接头上的四颗固定螺钉拧松,旋转下连接头,使上下连接头间有3个螺纹的间隙。

32 均匀调整连接头的四个螺钉，使靠墙壁侧的两个螺钉首先与水龙头外侧充分接触。

如果水龙头管径过粗,可去掉里面的塑料导套。

靠近墙壁的螺钉可预先用手拧进一些。

4 将上连接座抵住水龙头口,使其内部密封垫与水龙头充分接触(请注意不可取出密封垫)。

5 如图旋转墙对侧的两个螺钉使其与水龙头接触后,再用螺丝刀旋紧。

6 旋转下连接头直到上下连接头拧紧为止（如未拧紧，会发生漏水）。旋转后，上下连接头之间的间隙在 3mm 以下。

请选用标准水龙头。水龙头口部必须平整。如不平，请挫平。

安装方法

安装进水管

- podłączenie węża dopływowego do kranu

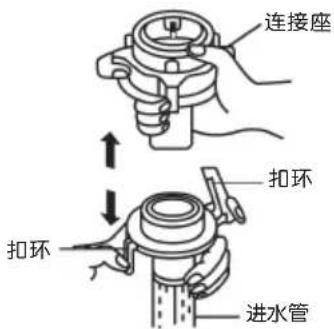

789 Przy zdejmowaniu węża dopływowego: naciśnij pierścień mocujący węża w dół.

Przy instalacji węża dopływowego: Włóż wąż dopływowy do górnej części dolnego gniazda przyłączeniowego, Następnie zwolnij pierścień mocujący.

Upewnij się, że dolne gniazdo przyłączeniowe i wąż dopływowy są prawidłowo połączone.

• Dokręć złącze węża dopływowego do zaworu dopływowego, a następnie powoli odkręć kran, aby sprawdzić, czy nie ma wycieków. ● Jeśli występuje wyciek, zakręć kran i zainstaluj ponownie. (Jeśli górne gniazdo przyłączeniowe nie jest prawidłowo zamontowane lub górne i dolne gniazda nie są dokręcone, może wystąpić wyciek).
• Po dłuższym użytkowaniu może się poluzować. W takim przypadku zainstaluj ponownie w kolejności 1-9. (Przy przeprowadzce lub ponownej instalacji złącza węża dopływowego postępuj w tej samej kolejności).

Przygotowanie do prania

- Sprawdź, czy ubrania można prać w wodzie.

- Pamiętaj, aby usunąć takie przedmioty jak klucze, agrafki, monety.

● Ubrania z plamami oleju lub podatne na blaknięcie należy prać oddzielnie.

Gotowy?

• Podłącz wtyczkę do gniazdka. ● Otwórz kran (jeśli wąż dopływowy został zdjęty, najpierw podłącz go).
• Opuść wąż spustowy.

1. Czy kran jest otwarty?

1. Czy poziom wody jest prawidłowy?

Nie działa

1. Czy pokrywa jest zamknięta? Czy przycisk automatycznej pauzy został naciśnięty?

- Przed praniem strzepnij kurz z ubrań.

- Przed praniem wywróć ubrania na lewą stronę.

- Podczas prania delikatnych tkanin umieść je w nylonowym worku.

Umieszczanie

• Przed praniem poziom wody powinien zakrywać ubrania; dostosuj rozmiar ubrań do rzeczywistych warunków; luźne ubrania nie powinny przekraczać górnego otworu bębna.
• Aby dodać ubrania po rozpoczęciu prania, naciśnij przycisk start, zanurz ubrania w wodzie, zamknij pokrywę, naciśnij przycisk start i kontynuuj pranie.
• Przed praniem dużych i lekkich ubrań (np. kurtek puchowych, watowanych, wełnianych itp.) należy umieścić je w nylonowym worku i całkowicie zanurzyć w wodzie, aby uniknąć uszkodzenia.
• Umieść długie i delikatne ubrania w nylonowym worku do prania; w przypadku ubrań z długimi paskami lub długich ubrań, użycie nylonowego worka skutecznie zapobiegnie splątaniu.
• Nie używaj pralki do prania ubrań wodoodpornych (np. płaszczy przeciwdeszczowych).
• Nie pierz tkanin zabrudzonych substancjami łatwopalnymi (takimi jak wosk, środki czyszczące itp.).

Standardowy program prania

Pranie ogólne

Kroki prania

Pranie ogólne, z wyjątkiem koców i wyrobów wełnianych.

• Naciskaj przycisk „Ustawianie”, aby wybrać „Namaczanie”, „Pranie”, „Płukanie”, „Wirowanie”. ● Modele XQB50-368SN/XQB50-398SN/XQB50-358SN nie mają funkcji programowania z wyprzedzeniem. ● Modele XQB50-368SN/XQB50-398SN/XQB50-358SN nie mają funkcji czyszczenia bębna.

1. Naciśnij przycisk zasilania.

- Po włączeniu zasilania pralka automatycznie ustawia program „Standardowy”.

2. Włóż ubrania do bębna.

3. Naciśnij przycisk „Start/Pauza”.

Wirnik obraca się przez około 8 sekund bez wody, aby wykryć ilość prania, i wyświetla wymagany poziom wody oraz ilość detergentu.

Start

Pauza

4. Dodaj detergent.

- Zgodnie ze wskazówkami kontrolki detergentu, dodaj odpowiednią ilość detergentu.

5. Zamknij pokrywę.

• Jeśli pokrywa nie jest zamknięta, pralka nie będzie działać prawidłowo.
• Po zakończeniu prania rozlegnie się sygnał dźwiękowy.
• Po zakończeniu prania wyciągnij wtyczkę z gniazdka.

Programowanie prania

!!!!!!1按下电源开关。	!!!!!!2程序设定。	!!!!!!3时间设定。
		● 设定洗衣终了时间(希望几小时结束)。XQB50-368SN/XQB50-398SN/XQB50-358SN无预约功能
	● 设定所需程序(羊毛程序除外)。如果不设定,将按标准洗衣程序工作。	● 当按“预约”键时,可选择3-48小时洗衣终了时间,预约洗衣时间由[3→4⋯→12→14→16⋯→48→3]循环。
4.放入衣物后按下“启动/暂停”键。	!!!!!!5投入洗涤剂。	!!!!!!6关上折盖。
● 洗衣机自动感知衣量,并显示参考洗涤剂投放量。● 洗衣机不感知“快速”程序中的衣量,自行设定为“少”水位。	● 把粉末洗涤剂盒向前拉出,投入显示的洗涤剂量,然后推回原位。● 预约洗衣不要投放浓缩型洗涤剂。	● 如果折叠打开,预约洗衣不能进行。● 洗衣终了时,蜂鸣器鸣叫。● 洗衣结束后,拔下电源插头。

Jeśli pojemnik na detergent jest wilgotny, proszek do prania może się zbrylić.

• Jeśli pokrywa jest otwarta, urządzenie nie będzie działać i pojawi się komunikat o błędzie.
• Aby anulować zaprogramowany program, wyłącz zasilanie.

Inne programy prania

Dostępne metody prania

Naciśnij przycisk „Ustaw”, aby wybrać różne dostępne metody prania:

Tylko pranie

- Naciśnij włącznik zasilania, a następnie przycisk „Ustaw”, aż

zaświeci się wskaźnik „Pranie”.

© Namaczanie

• Pranie ○ Płukanie ○ Wirowanie

Ustaw

- Zamknij pokrywę i naciśnij przycisk „Start/Pauza”.

• Po zakończeniu prania rozlega się sygnał dźwiękowy. (Woda w bębnie nie jest w tym czasie automatycznie odprowadzana)
• Po zakończeniu prania wyciągnij wtyczkę z gniazdka.

Brzęczyk... brzęczyk...

Gdy potrzebne jest tylko płukanie

- Naciśnij włącznik zasilania

- Naciskaj przycisk „Ustawianie”, aż zaświeci się wskaźnik „Płukanie”.

© Namaczanie

○ Pranie - Płukanie ○ Wirowanie

Ustawianie

- Zamknij pokrywę i naciśnij przycisk „Start/Pauza”.

• Po zakończeniu płukania rozlega się sygnał dźwiękowy. (Woda w bębnie nie jest w tym czasie automatycznie odprowadzana)
• Po zakończeniu płukania wyciągnij wtyczkę z gniazdka.

Brzęczyk... brzęczyk...

Gdy potrzebne jest tylko wirowanie

- Naciśnij włącznik zasilania i naciskaj przycisk „Ustawianie”, aż

“脱水”指示灯亮。

© 浸泡

○ 洗涤 ○ 漂洗 ● 脱水

设定

- 关上折盖，按下“启动/暂停”键。

• 脱水结束，蜂鸣器鸣叫。
• 脱水结束后，拔下电源插头。

哗…哗…

• 除以上三种洗衣方式外，还有其他几种洗衣方式，详见第六、七页操作开关功能中的“设定”介绍。
• 除洗涤 + 漂洗 + 脱水，浸泡 + 洗涤 + 漂洗 + 脱水两种洗衣方式（四段水位的设定在“中”水位）。
• 选择带有“浸泡”功能时，洗衣机会进行 4 分钟预洗，然后浸泡一段时间以去除顽固污渍，使洗衣更加干净彻底。

各程序运行时间表（分钟）

过程选择程序位选择

区分脱水漂洗洗涤

4段高中低少

高中低少

高中低少

中低少

标准程序

约16

约16

约16

约9

约3

约5

快速程序

约3

约2

约1

约2

夜间程序约

约25

约25

约25

约12

3

约4

羊毛程序

约6

约3

只进行120秒间脱

洗涤剂的使用

□ 洗涤剂放入方法

- 粉末洗涤剂

Zgodnie z instrukcją prania, należy umieścić odpowiedni detergent bezpośrednio w bębnie.

Delikatnie pociągnij pojemnik na proszek do przodu, wsyp proszek, a następnie zamknij pojemnik (przy wyborze funkcji opóźnionego startu).

- Płynny detergent

Rozcieńcz płynny detergent wodą w stosunku 1:2 i wlej go przez otwór do wybielacza.

□ Wybór ilości detergentu

XQB50-368SN/XQB50-398SN/XQB50-358SN

洗涤剂种类		浓缩型普通型
!衣量(洗涤量)	水位	(ZWCN) 粉末液体	(TZA3)	(8033) 粉末液体	(E24H)
3.1kg↑	高(约 48L)	约 36g	约 36ml	约 62g	约 62ml
3.0~2.1kg	中(约 43L)	约 33g	约 33ml	约 57g	约 57ml
2.0~1.1kg	低(约 37L)	约 28g	约 28ml	约 48g	约 48ml
1.0kg↓	少(约 26L)	约 20g	约 20ml	约 34g	约 34ml

●Powyższa tabela dotyczy powszechnie używanych detergentów. W przypadku innych detergentów, należy kierować się ilością wody podaną w tabeli oraz instrukcją na opakowaniu detergentu. - Aby uniknąć przywierania brudu do wewnętrznego i zewnętrznego bębna i zanieczyszczania prania, nie używaj mydła w proszku, płatków mydlanych ani płynnego mydła zawierających oleje roślinne.

Stosowanie wybielacza

Przed użyciem należy koniecznie oddzielić ubrania nadające się do bielenia od tych, które nie mogą być bielone.

• Przed rozpoczęciem prania rozcieńcz wybielacz wodą i wlej go powoli przez otwór wlewu. ● Przestrzegaj instrukcji użycia i dawkowania podanych na opakowaniu wybielacza.
• Nie wlewaj wybielacza bezpośrednio na pranie, aby uniknąć odbarwień lub uszkodzenia tkaniny.

Stosowanie płynu zmiękczającego

Przy wyborze programów „Standard” lub „Nocne”, przed praniem wlej płyn zmiękczający do otworu na płyn zmiękczający; podczas ostatniego płukania płyn automatycznie spłynie do bębna. - Przy wyborze programów „Szybkie” lub „Wełna”, wlej płyn zmiękczający bezpośrednio do bębna podczas ostatniego płukania. - Przy wyborze funkcji „Super Płukanie”, wlej płyn zmiękczający bezpośrednio do bębna podczas ostatniego płukania. - Podczas ostatniego płukania pralka wyda sygnał dźwiękowy, przypominając o wlaniu płynu zmiękczającego. Otwór na płyn zmiękczający ( )

lub

• Podczas wirowania nie otwieraj pokrywy ani nie wstrzymuj programu, aby nie spowodować zbyt wczesnego wlania płynu zmiękczającego.
• Po dozowaniu środka zmiękczającego nie pozostawiać go na zbyt długo.
• Ilość i sposób użycia środka zmiękczającego należy stosować zgodnie z instrukcją jego użycia.

Konserwacja

Czyszczenie filtra zaworu dopływu wody

Przed czyszczeniem wyjąć wtyczkę z gniazdka, nie dotykać wtyczki mokrymi rękami.

Wyciągnąć filtr z zaworu dopływu wody.

Usunąć zanieczyszczenia z filtra szczoteczką do zębów i ponownie włożyć go do zaworu.

* Czyścić filtr zaworu dopływu wody mniej więcej co dwa miesiące. * Po wyczyszczeniu należy ponownie włożyć filtr do zaworu, w przeciwnym razie może dojść do uszkodzenia zaworu. * W przypadku stwierdzenia uszkodzenia filtra należy skontaktować się z serwisem.

(w przypadku ciągłego dopływu wody lub braku dopływu) usługa będzie odpłatna.

Czyszczenie filtra bębna wewnętrznego

Zgodnie z rysunkiem, wyciągnąć filtr z bębna w kierunku strzałki.

Wywinąć filtr na lewą stronę i wypłukać go w wodzie, usuwając zanieczyszczenia.

Przywrócić filtr do pierwotnego kształtu, a następnie wcisnąć go z powrotem, trzymając za ramkę. W przypadku uszkodzenia filtra należy kupić nowy.

Czyszczenie korpusu

W normalnych warunkach należy wycierać go delikatnie wilgotną, miękką szmatką. W przypadku silnego zabrudzenia należy użyć miękkiej szmatki nasączonej roztworem neutralnego mydła lub wody z mydłem.

Nie należy polewać pralki bezpośrednio wodą ani wycierać jej rozcieńczalnikiem, środkami czyszczącymi, naftą, benzyną ekstrakcyjną lub alkoholem. ● W przypadku konieczności użycia środków chemicznych należy ściśle przestrzegać instrukcji producenta.

Diagnostyka usterek

故障现象	检查事项
不进水(“洗涤”“漂洗”指示灯闪烁显示IE)
	●水龙头开了吗?●水压是否太低?	●供水停止了吗?●水龙头冻结了吗?	●滤网清洁了吗?
不排水(“漂洗”“脱水”指示灯闪烁显示OE)
	●排水管朝下放置了吗?	●排水管弯折或支撑排水管冻结了吗太高了吗?	?
不脱水(“洗涤”“漂洗”“脱水”指示灯闪烁显示UE)
	●衣物不均衡吗?	●洗衣机倾斜了吗?
开机报警(“洗涤”“脱水”指示灯闪烁显示DE)
	●折盖关上了吗?若不关,机器发出报警声,洗涤、漂洗和脱水不能进行。
其它E3 PE	需要维修
无电源	电源开关按下了吗?	电源插头是否插上?电源插座是否有电?	电源是否接上或保险丝断了吗?
不工作	●水龙头开了吗?	●水位是否正常?	●折盖关上了吗?●启动/暂停键是否按下?
脱水时,噪音和振动剧烈		●洗衣机是否安装平整稳固?●衣物是否放置均匀?

Diagnostyka usterek

Poniższe zjawiska nie są usterkami

现象	原因
洗涤过程中进水	在洗涤过程中水位会下降,此时洗衣机会自动进水,以补充水量。
脱水中途变成漂洗	当衣物偏在一边,洗衣机会自动进水漂洗,将衣物修正平衡后再自动进行脱水。
脱水时不规则转动	● 在脱水开始时首先有一个间歇脱水过程(即脱水几秒钟,停止几秒钟;再脱水几秒钟,再停止几秒钟如此反复几次),以防衣物偏在一边;● 排水管支撑高度超过 6cm。
水位高低的改变	在漂洗过程开始时,程序设计为自动调整水位的高低。
不进水	洗衣前的准备完成后,按“启动/暂停”键,洗衣机波轮会正反向旋转测量洗涤物的重量,在此期间洗衣机不进水。8秒左右,以
按键操作不起作用	只有在“启动/暂停”键处于暂停状态时,按键操作才有效。童锁功能状态下按键操作无效,应取消童锁功能后再进行按键操作。
水位高于衣物所需水量	当衣物是湿的,或桶内本来就有水时,水位有时会偏高。
水位低于衣物所需水量	当洗涤化纤及混纺等轻质衣料时,水位有时会偏低。

Inne

Międzynarodowe symbole konserwacji tkanin (ITCL) – wyjaśnienie: prasowanie w niskiej temperaturze, nie wirować, nie suszyć

Notatki

Prosimy o zapisywanie wszelkich problemów i uwag podczas użytkowania oraz o przekazywanie ich nam.

Notatki

Prosimy o zapisywanie wszelkich problemów i uwag podczas użytkowania oraz o przekazywanie ich nam.

Specyfikacja

XQB50-368SN/XQB50-398SN/XQB50-358SN

能耗参数\容量	5.0kg
耗电量(千瓦时/工作周期)	0.085
耗水量(升/工作周期)	120
洗净比	0.80
洗涤容量(公斤)	5.0
能耗等级	2

☐ XQB50-368SN/XQB50-398SN/XQB50-358SN □ Zasilanie: 220V\~/50Hz □ Bezpiecznik: 250V, 5A □ Znamionowe pranie/

Pojemność wirowania: 5,0 kg

□Ciśnienie wody wodociągowej: 0,03\~1 MPa

(0,3\~10 kgf/cm ² )

□Masa: 30,0 kg ☐ Wymiary zewnętrzne: 505 mm × 510 mm × 850 mm ☐ Poziom wody standardowy: niski/26 l, niski/37 l

średni/43 l, wysoki/48 l

☐ Hałas podczas prania: 57 dB(A) ☐ Hałas podczas wirowania: 67 dB(A)

W celu poprawy wydajności całego urządzenia, zmiany wyglądu i specyfikacji nie będą dodatkowo ogłaszane. ● Ten produkt jest zgodny z:

GB/T4288 Elektryczne pralki domowe

GB4706.1 Wymagania ogólne dotyczące bezpieczeństwa urządzeń elektrycznych do użytku domowego i podobnego

GB4706.24 Wymagania szczegółowe dotyczące bezpieczeństwa pralek do użytku domowego i podobnego

GB4706.26 Wymagania szczegółowe dotyczące bezpieczeństwa wirówek odśrodkowych do użytku domowego i podobnego

GB4343 Metody pomiaru i dopuszczalne wartości zakłóceń radioelektrycznych dla urządzeń elektrycznych, elektrotermicznych, elektronarzędzi i podobnych urządzeń do użytku domowego i podobnego

GB17625.1 Kompatybilność elektromagnetyczna – Limity emisji harmonicznych prądu (dla urządzeń o prądzie wejściowym na fazę ≤16 A)

GB19606 Limity hałasu dla urządzeń elektrycznych do użytku domowego i podobnego

GB12021.4 Wartości graniczne zużycia energii i klasy efektywności energetycznej dla elektrycznych pralek

Schemat obwodu elektrycznego

Dotyczy XQB50-368SN/XQB50-398SN/XQB50-358SN

Gwarancja na produkty LG Electronics

Dziękujemy za zakup produktu LG Electronics. Kierując się odpowiedzialnością wobec Państwa i aby zapewnić wysokiej jakości serwis posprzedażowy, przedstawiamy następujące informacje dotyczące gwarancji:

I. Obowiązki klienta

1. Przy zakupie należy poprosić sprzedawcę o wypełnienie na fakturze zakupu następujących danych: model, numer seryjny, data zakupu i sklep, oraz o umieszczenie ważnej pieczęci sprzedawcy.
2. Prosimy o wypełnienie dołączonej karty klienta i odesłanie jej do naszej firmy.
3. W przypadku awarii pralki prosimy o kontakt z naszą firmą. Aby zapewnić wysokiej jakości serwis, prosimy nie kontaktować się z innymi numerami. Ogólnokrajowy numer serwisowy:

8008288008 (bezpłatny) 025-84876315

II. Zasady serwisu posprzedażowego LG Electronics

Aby chińscy konsumenci mogli korzystać z produktów firmy z pewnością i satysfakcją, LG Electronics będzie ściśle przestrzegać obowiązujących przepisów państwowych, zgodnie z ustawą o ochronie praw konsumentów, ustawą o jakości produktów oraz przepisami dotyczącymi trzech gwarancji, regulując nasz system serwisowy:

1. Okres gwarancji na cały produkt wynosi jeden rok (płyta sterująca, silnik prania, sprzęgło – trzy lata). Następujące przypadki nie są objęte gwarancją:

* Niewłaściwe użytkowanie przez klienta;

* Uszkodzenie produktu w wyniku przenoszenia;

* Naprawa produktu po awarii w nieautoryzowanym punkcie serwisowym LG Electronics;

* Użytkownik samodzielnie dokonał naprawy lub zmienił numer seryjny urządzenia;

* Brak dowodu zakupu;

* Wystąpienie klęski żywiołowej lub wypadku losowego (np. pożar, powódź, trzęsienie ziemi, wybuch gazu itp.);

* Uszkodzenie w trakcie transportu przez użytkownika;

* Użytkowanie w celach komercyjnych, publicznych lub innych niż domowe.

* Niewłaściwe użytkowanie przez użytkownika; * Uszkodzenie produktu po przeniesieniu; * Po awarii produktu, użytkownik samodzielnie udał się do punktu naprawczego nieautoryzowanego przez LG Electronics; * Użytkownik samodzielnie dokonał naprawy lub zmienił numer seryjny urządzenia; * Brak dowodu zakupu; * Wystąpienie klęski żywiołowej lub wypadku losowego (np. pożar, powódź, trzęsienie ziemi, wybuch gazu itp.); * Uszkodzenie w trakcie transportu przez użytkownika; * Użytkowanie w celach komercyjnych, publicznych lub innych niż domowe.

1. Dla produktów po okresie gwarancyjnym lub nieobjętych gwarancją, świadczymy odpłatne usługi, które obejmują: koszt naprawy + koszt części + koszt wizyty domowej;
2. Okres gwarancji liczony jest od daty zakupu. W przypadku jakiejkolwiek awarii w okresie gwarancyjnym, firma nie pobiera opłat za naprawę ani inne usługi. W razie wątpliwości lub awarii, klient może skontaktować się z nami pod numerem telefonu podanym w niniejszej instrukcji;
3. Jeśli z powodu dostępności części zamiennych lub innych przyczyn, czas naprawy przekroczy trzy miesiące, firma wymieni produkt na nowy zgodnie z życzeniem klienta;
4. W przypadku produktów po okresie gwarancyjnym, jeśli w ciągu trzech miesięcy po naprawie wystąpi ta sama usterka, punkt serwisowy bezpłatnie dokona ponownej naprawy;
5. Firma świadczy usługi naprawcze z wizytą domową. Po rejestracji, serwisant przybędzie w ciągu 24 do 48 godzin. W przypadku klientów mieszkających na przedmieściach lub w innych regionach, firma może przybyć w ciągu 48 do 72 godzin, w tym z dojazdem na dłuższe odległości.
6. Jeśli klient ma specjalne potrzeby, możemy zapewnić odpłatnie: przedłużony wąż dopływowy, przedłużony wąż odpływowy.
