TFI 650 - Termometr Ebro - Bezpłatna instrukcja obsługi

Typ produktu	Termometr na podczerwień
Model	TFI 650
Marka	Ebro
Zakres pomiaru temperatury	-50°C do +650°C
Dokładność	±1,5% lub ±1,5°C (w zależności od zakresu)
Rozdzielczość	0,1°C / 0,1°F
Współczynnik emisyjności	Regulowany w zakresie 0,10–1,00
Odległość od obiektu (D:S)	50:1
Wyświetlacz	Podświetlany wyświetlacz LCD
Wskaźnik laserowy	Tak, klasa II
Funkcje specjalne	Dane MAX/MIN, zatrzymanie pomiaru, auto wyłączenie, alarm niskiego napięcia baterii
Zasilanie	1 bateria 9V (6F22)
Wymiary (dł. x szer. x wys.)	200 mm x 55 mm x 45 mm
Waga	Ok. 250 g (z baterią)
Materiał obudowy	Tworzywo sztuczne ABS
Temperatura pracy	0°C do +50°C
Wilgotność pracy	≤ 90% RH (bez kondensacji)
Klasa ochrony	IP40
Certyfikaty	CE, RoHS
Akcesoria w zestawie	Instrukcja obsługi, bateria 9V
Kraj pochodzenia	Niemcy
Gwarancja	2 lata

Często zadawane pytania - TFI 650 Ebro

Jak włączyć termometr Ebro TFI 650?

Naciśnij i przytrzymaj przycisk spustu (trigger) przez około 1 sekundę. Urządzenie włączy się i wyświetli gotowość do pomiaru.

Jaka bateria jest używana w TFI 650?

Termometr zasilany jest jedną baterią 9V typu 6F22. Aby wymienić baterię, otwórz pokrywę komory baterii z tyłu urządzenia.

Jak zmienić jednostkę temperatury z °C na °F?

Gdy urządzenie jest wyłączone, naciśnij i przytrzymaj przycisk spustu, a następnie naciśnij przycisk °C/°F (jeśli dostępny) lub skorzystaj z menu ustawień. W niektórych modelach jednostka zmieniana jest przez naciśnięcie przycisku MEAS podczas włączania.

Co oznacza symbol lasera na wyświetlaczu?

Symbol lasera wskazuje, że wskaźnik laserowy jest aktywny. Laser pomaga celować w mierzony obiekt. Nie kieruj lasera w oczy.

Jak ustawić współczynnik emisyjności?

Współczynnik emisyjności można regulować w menu ustawień. Domyślna wartość to 0,95, odpowiednia dla większości powierzchni. Dla powierzchni błyszczących ustaw niższą wartość (np. 0,3). Skonsultuj się z instrukcją dla szczegółów.

Jaki jest maksymalny zakres pomiaru temperatury?

Termometr TFI 650 mierzy temperatury od -50°C do +650°C. Pomiary powyżej 650°C mogą uszkodzić urządzenie.

Jak dbać o termometr?

Przechowuj urządzenie w suchym miejscu, z dala od kurzu i wilgoci. Czyść soczewkę miękką, suchą szmatką. Nie używaj rozpuszczalników. Wymieniaj baterię, gdy pojawi się wskaźnik niskiego napięcia.

Czy termometr nadaje się do pomiaru temperatury ciała?

Nie, TFI 650 jest przeznaczony do pomiarów przemysłowych, nie do celów medycznych. Dokładność i zakres nie są odpowiednie dla pomiarów ciała ludzkiego.

Co robić, gdy termometr wskazuje błąd ERR?

Błąd ERR może oznaczać przekroczenie zakresu pomiaru, zbyt silne odbicie lub uszkodzenie. Sprawdź odległość, współczynnik emisyjności i czystość soczewki. Jeśli problem nie ustąpi, skontaktuj się z serwisem.

Jak zresetować termometr do ustawień fabrycznych?

Aby zresetować, wyjmij baterię na 30 sekund, a następnie włóż ją ponownie. Wszystkie ustawienia powrócą do wartości domyślnych.

INSTRUKCJA OBSŁUGI TFI 650 Ebro

Termometr na podczerwień TFI 650 Nr produktu 000101608

ONRAD

Termometr na podczerwień TFI 650

Pomiar w podczerwieni

Zakres pomiarowy .....- 60 do +1500°C (-76 do 2732°F)

Dokładność w temperaturze otoczenia +25°C i przy temperaturze obiektu +15 do +35°C: ±1°C (±2°F)

Dokładność w całym zakresie pomiarowym w temperaturze otoczenia 20-26°C (70-77°F): ±2%

zmierzonej wartości, lub ±2°C (±3.5°F) (zastosowanie ma wyższa wartość)

Czas reakcji (90%) ......ok. 1 sekunda

Współczynnik emisji....0,1 do 1,0

Współczynnik odległości do plamki pomiarowej...50:1

Pomiar z czujnikiem NiCr-Ni

Zakres pomiarowy .....- 64 do +1400°C (-83.2 do +2552°F)

Dokładność w całym zakresie pomiarowym w temperaturze otoczenia 20-26°C (70-77°F):±1%

zmierzonej wartości, lub ±1°C (±2°F) (zastosowanie ma wyższa wartość)

14μm

Uwaga

Termometr na podczerwień TFI 650 należy chronić przed:

EMI (zakłóceniom elektromagnetycznym) z grzejników indukcyjnych i kuchenek mikrofalowych; Wyładowaniem elektrostatycznym;

Szokiem termicznym spowodowanym dużymi lub nagłymi zmianami temperatur — poczekaj 30 minut aż przyrząd ustabilizuje się po narażeniu na szok termiczny.

Nie pozostawiaj przyrządu w pobliżu lub na obiektach o wysokiej temperaturze.

Usuwanie do odpadów:

Jeśli przyrząd przestanie być przydatny do użycia należy usunąć go do odpadów w sposób profesjonalny, tj. oddać do punktu recyklingu, który przyjmuje odpady elektroniczne.

Nigdy nie wyrzucaj przyrządu wraz z odpadami gospodarczymi. Odpowiednio usuwaj baterie.

Załącznik

I Tabela emisji

Emisyjność materiału 8 -14 μm

Aluminium, oksydowane	0,2 - 0,4
Aluminium, zwykłe	0,04
Ołów, uginany	0,4
Ołów, oksydowany	0,2 - 0,%
Żelazo, oksydowane	0,± - 0,9
Żelazo, piaskowane	0,24
Żelazo, zardzewiałe	0,± - 0,7
Miedź polerowana	0,03
Miedź , oksydowana	0,4 - 0,8
Stop niklu i chromu z dodatkiem żelaza, oksydowany		0,7 - 0,9±
Stop niklu i chromu z dodatkiem żelaza, piaskowany		0,3 - 0,%
Asfalt	0,9±
Beton	0,9±
Lód	0,98
Cement	0,8 - 0,±
Szyba szklana	0,8±
Guma	0,9±
=apień	0,98
Drewno	0,9 - 0,9±
Korek	0,7
Grafit	0,7 - 0,8
Ceramika	0,9±
Żużel	0,9±
Papier	0,9±
Płótno	0,9±
Piasek	0,9
Śnieg	0,9
Glina garncarska	0,9±
=oda	0,93

Spis treści

Uwagi 3

Środki zapobiegawcze 5

Spis treści 7

1 Opis 9

2 Zakres dostawy 11

3 Obstuga.... 11

3.1 =kładanie baterii do przyrządu..... 11

3.2 =ybór °C i °F .....11

3.3 Tryb LOCK....11

3.4 =ybór wskaźnika laserowego....13

3.± Podświetlenie ....13

3.%Stopień emisji....13

3.7 Odległość pomiarowa,

Rozmiar plamki pomiarowej....1±

3.8 Pole widzenia....1±

3.9.1 Pomiar temperatury w podczerwieni.....17

3.9.2 Pomiar temperatury czujnikiem NiCr-Ni 19

3.10 Monitorowanie baterii....19

3.11 Inne tryby pracy....21

3.12 Alarm 23

3.13 Raport błędów 23

3.14 =ażne uwagi 2±

4 Serwis kalibracyjny 24

5 Konserwacja 27

6 Co zrobić, kiedy 27

7 Warunki gwarancyjne...... 29

Zatącznik 31

=spółczynniki emisji 31

Dane techniczne ....

1 Opis

Termometr na podczerwień TFI %±0 służy do wykonywania wielu pomiarów i zadań kontrolnych w przemyśle, handlu i rzemiośle.

Optyka przyrządu rejestruje emitowane, odbijana i absorbowane promieniowanie cieplne, którego wiązka skupia się na detektorze.

Elektronika przyrządu konwertuje te informacje na wartość temperatury, która wyświetla się na ekranie. =budowany laser służy do ustawiania celu. Szybko przekonasz się, jak wiele zalet ma ten prosty i szybki w obsłudze przyrząd. P prostu wyceluj i przyciśnij przycisk pomiaru (7).

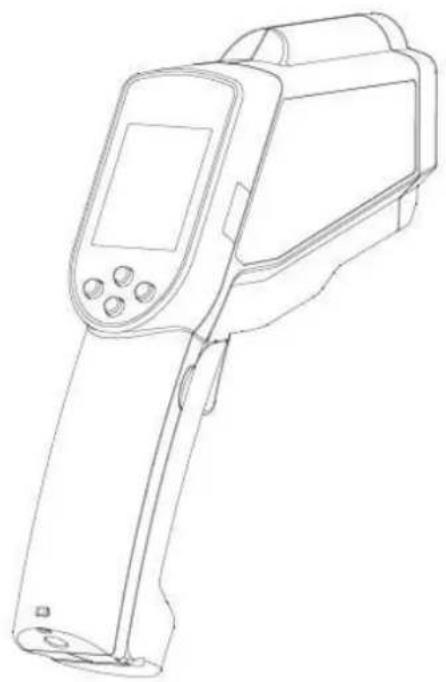

1.....Ekran (LCD)

2.....Przycisk Góra (tryb LOCK)

3..... Przycisk trybu pracy

4..... Przycisk dół / wybór °C°F

±..... Przycisk emisji

% .....Podłączenie SMP dla czujników NiCr-Ni

7..... Przycisk pomiaru

8.....Pokrywa baterii

9.....Czujnik podczerwieni

Strona 5 z 9

10...Dioda

11...Laser

2 Zakres dostawy

Sprawdź zawartość opakowania w zakresie kompletności i możliwych uszkodzeń. = przypadku wykrycia uszkodzenia lub podstawy do zgłoszenia reklamacji, skontaktuj się z Ebro lub naszym sprzedawcą.

Spis części

• Termometr z baterią
  • Certyfikat kalibracji
• instrukcja obsługi

3 Obstuga

3.1 Wkładanie baterii do przyrządu

Zdejmij pokrywę baterii (8) z przodu termometru. Umieść dwie mikro baterie alkaliczne 1,± > AAA (np. typ LR 03) w zasobniku baterii. Przestrzegaj prawidłowej biegunowości.

3.2 Wybór °C i °F

Aby przełączyć pomiędzy stopniami Celsjusza i Fahrenheit, wciśnij przycisk Dół (4). Zmiana zostanie zasygnalizowana symbolem.

3.3 Tryb LOCK

Tryb Lock jest szczególnie przydatny, kiedy zachodzi konieczności ciągłego wyświetlania bieżącej temperatury. Termometr wyświetla bieżącą temperaturę przez %0 minut lub do momentu wciśnięcia przycisku (2).

3.14 Ważne uwagi

• Nie zaleca się użycia do pomiarów błyszczących lub polerowanych powierzchni metalowych (stakl nierdzewna, aluminium itp.). Patrz 'Emisyjność".
• Przyrząd nie dokonuje pomiarów przez powierzchnie przeźroczyste takie jak szkło lub plastik.
  Zmierzy on temperaturę powierzchniową zamiast temperatury szkła.
• Para, pył, dym itp. uniemożliwiają dokładnie pomiar zakłócając prace optyki przyrządu,. Cofnij przyrząd i ustaw pod kątem aby zapewnić jak najbardziej precyzyjny pomiar.
• Przy mierzeniu produktów ciekłych zamieszaj je energicznie podczas pomiaru powierzchni cieczy.

3.4 Wybór wskaźnika laserowego

Aby przełączyć pomiędzy wskaźnikiem laserowym a brakiem wskaźnika laserowego, przyciśnij przycisk pomiaru (7), przytrzymaj go i jednocześnie przyciśnij przycisk Dół (4). Dokonana zmiana jest sygnalizowana symbolem.

3.5 Podświetlenie

Ekran posiada podświetlenie umożliwiające odczyt zmierzonych wartości w warunkach niedostatecznego oświetlenia. Aby włączyć podświetlenie przyciśnij przycisk pomiaru (7), przytrzymaj go i jednocześnie przyciśnij przycisk Góra (2). Aby wyłączyć podświetlenie, ponownie przyciśnij oba przyciski.

3.6 Stopień emisji

=iększość produktów, jaka występuje w branży żywności (w tym woda, inne ciece lub żywność zapakowana w pojemniki plastikowe i papierowe) posiada stopień emisji rzędu 0,9±.

Z tego względu przyrząd ustawiono fabrycznie na 0,9±.

Strona 6 z 9

Aby wykonać ustawienia przyciśnij przycisk wartości emisji (±), a następnie przyciśnij przycisk Góra (2), aby zwiększyć współczynnik emisji lub przycisk Dół (4), aby zmniejszyć współczynnik emisji.

3.12 Alarm

Jak opisano w 3.11, możesz ustawić górne i dolne limity. W przypadku przekroczenia jednaj z wartości granicznych rozlegnie się sygnał dźwiękowy a na ekranie wyświetli się symbol.

3.13 Raport błędów

Jeśli ten symbol wyświetl się na ekranie należy przeprowadzić reset (resetowanie elektroniki) termometru. Zdejmij pokrywę baterii z przyrządu i wyjmij obie baterie. Poczekaj dwie minuty i włóż ponownie baterie, przestrzegając prawidłowej biegunowości., przyrząd pomiarowy jest teraz gotowy do rejestracji pomiarów. Jeśli błąd nadal się wyświetla należy odesłać przyrząd do Ebro lub naszego sprzedawcy celem naprawy.

"Er 2" --> zbyt szybkie zmiany temperatury otoczenia.

"Er 3" --> temperatura otoczenia wynosi 0°C lub powyżej +±0°C.

--> Sprowadź przyrząd do zalecanego zakresu temperatur i poczekaj ok. 30 minut.

"Hi or Lo" --> mierzona temperatura znajduje się poza zakresem pomiarowym. Potwierdź wartość przyciskając przycisk trybu (3).

Współczynniki emisji różnych materiałów znajdziesz w załączniku do niniejszej instrukcji.

Powierzchnie błyszczące lub metaliczne dają niedokładne pomiary.

Możesz tego uniknąć malując powierzchnię, która będzie mierzona czarną matową farbą lub zasłaniając ją matową taśmą. Poczekaj aż warstwa osłony nabierze temperatury mierzonego obiektu. Jeśli chcesz na przykład zmierzyć ruszt, wybierz miejsce gdzie metal zdążył już szczernieć.

3.7 Odległość pomiarowa i rozmiar plamki pomiarowej

Wraz ze wzrostem odległości pomiarowej (D) maleje średnica plamki pomiarowej.

3.8 Pole widzenia

Upewnij się, że mierzony obiekt jest rozmiaru większego niż plamka pomiarowa. Dwa punkty laserowe stanowią odniesienie dla celu plamki pomiarowej. Im mniejszy obiekt mierzony tym bliżej trzeba do niego podejść. Jeśli precyzja pomiaru stanowi kwestię kluczową, mierzony obiekt musi być co najmniej dwukrotnej większości plamki pomiarowej.

3.11 Inne tryby pracy

Przycisk trybu pracy (3)służy do wyboru różnych trybów pracy. Odpowiedni tryb pracy sygnalizowany jest na ekranie,. Ponowne przyciśnięcie przycisku (3) powoduje przejście do kolejnej pozycji trybu.

1 = stopień emisji:

Tutaj wyświetlany jest współczynnik emisji.

2 = maksymalny w trakcie pomiaru

3 = minimalny w trakcie pomiaru

4 = różnica pomiędzy maksimum a minimum

± = wartość średnia

6 = alarm: limit górny ustawiony przyciskiem (2)

7 = alarm: limit dolny ustawiony przyciskiem (4).

Potwierdź wartości przyciskiem pomiaru. W przypadku przekroczenia wartości granicznych rozlegnie się sygnał dźwiękowy i zamiga odpowiedni symbol (HAL lub LAL).

8 = pomiar z elementem cieplnym (patrz 3.9.2)

3.9 Pomiar temperatury

3.9.1 Pomiar temperatury w podczerwieni

Strona 7 z 9

Aby wykonać pomiar skieruj termometr dokładnie w mierzony obiekt. Promienie wbudowanego lasera stają się widoczne jako dwie plamki czerwonego światła na celu po przyciśnięciu przycisku pomiaru (7), co ułatwia jego wykonanie.

Ekran LCD wyświetla bieżącą temperaturę w stopniach Celsjusza lub Fahrenheit. Po pomiarze zwolnij przycisk (7), zmierzona wartość wyświetli się prze kolejne %0 sekund8 napis HOLD (H) zgaśnie. Następnie przyrząd wyłączy się samoczynnie.

3.9.2 Pomiar temperatury czujnikiem NiCr-Ni

Jedną z opcji termometru TFI %±0 jest wykorzystanie elementu cieplnego czujnika NiCr-Ni.

Odpowiedni czujnik możesz wykorzystać na przykład do pomiarów sondą. Podłącz czujnik do złącza SMP (%). Przyciśnij przycisk trybu aż ekran wyświetli używany czujnik wraz z symbolem "PRB".

Umieść czujnik w pozycji pomiarowej. Termometr automatycznie wyświetli temperaturę mierzonego miejsca bez konieczności obsługi żadnego przycisku. Aby wyświetlić temperaturę maksymalną lub minimalną przyciśnij przycisk Góra (2) lub przycisk Dół (4).

Termometr wyłączy się automatycznie po około 12 minutach beczynności.

3.10 Monitorowanie baterii

=skaźnik symbolu baterii wskazuje stan baterii (B).

Bateria OK: pomiary są możliwe.

Bateria prawie pusta: należy wymienić baterię, pomiary nadal są możliwe.

Bateria pusta: wymagana zmiana baterii, pomiary nie są możliwe.

4 Serwis kalibracyjny

Aby zagwarantować wysoką precyzję pomiarów należy przynajmniej raz w roku przeprowadzać kalibrację termometru TFI %±0. serwis kalibracyjny oferujeebro Electronic GmbH & Co. KG.

5 Konserwacja

Czyszczenie soczewek:

Zdmuchnij luźne cząsteczki czystym sprężonym powietrzem. Następnie usuń zabrudzenia miękkim pędzelkiem. Ostrożnie przetrzyj powierzchnię zwilżonym wacikiem. =acik można zwilżyć wodą.

Uwaga: nie stosuj środków czyszczących do czyszczenia soczewek.

Czyszczenie obudowy: wyczyść roztworem mydła i gąbką lub miękką szmatką.

Uwaga: Zabrania się zanurzania przyrządu w wodzie.

6 Co zrobić, kiedy...

Temperatura docelowa jest poza zakresem.

=ybierz cel zgodny ze specyfikacjami.

Bateria pusta

=ymień baterię

7 Gwarancja

Ebro udziela gwarancji materiałowych i wykonawczych w zakresie niniejszego produktu pod warunkiem jego normalnego użytkowania i serwisowania, na okres dwóch lat od daty zakupu, za wyjątkiem informacji zawartych w niniejszym dokumencie. Gwarancja obejmuje wyłącznie Pierwszego nabywcę (pierwsze nabycie oznacza zakup od Ebro lub dystrybutora posiadającego licencję Ebro). Niniejsza gwarancja nie obejmuje baterii. Gwarancja nie obejmuje produktów poddanych niewłaściwemu lub niedbałemu użyciu, wypadkowi lub nienormalnym warunkom pracy i

Strona 8 z 9

składowania. = przypadku uszkodzeń objętych gwarancją zwrócić produkt do Ebro lub do dystrybutora u którego nabyto produkt, celem jego naprawy. = yłącznym prawem gwarancyjnym nabywcy w zakresie produkt będzie jego wymiana, naprawa lub zwrot kosztów zakupu.

Niniejsza gwarancja jest nadrzędna w stosunku do wszystkich pozostałych gwarancji, wyraźnych lub domniemanych, z włączeniem, lecz bez ograniczeń do domniemanych gwarancji kupieckich, gwarancji przydatności do użycia lub przydatności do określonego celu. Ebro nie ponosi odpowiedzialności z tytułu szkód specjalnych, przypadkowych lub wtórnych, umownych, deliktowych i innych.
