Typ produktu	Uchwyt ścienny stały do telewizora
Marka	AV:link
Model	LPT1 (HDF800)
Maksymalne obciążenie	50 kg (szacowane)
Materiał	Stal
Kolor	Czarny
Rodzaj ściany	Drewniana (słupki) lub betonowa lita
Zastosowanie	Do telewizorów z otworami VESA (M4-M8)
Zawartość opakowania	Śruby M4x16, M4x25, M5x16, M5x25, M6x16, M6x25, M8x20, M8x35, M8x50, podkładki 5mm i 14mm, podkładki dystansowe M4/M5/M6, podkładka M8, kotwy betonowe, wkręty M8x50, śruby M5x12, klucz imbusowy
Wymagane narzędzia	Klucz nasadowy, wkrętak krzyżakowy, poziomica, wiertarka, wykrywacz słupków (do drewna), młotek (do betonu)
Instalacja	Wymagane 2 osoby, montaż na słupkach drewnianych lub ścianie betonowej
Bezpieczeństwo	Nie przekraczać maksymalnego obciążenia, sprawdzać mocowanie co kilka miesięcy, produkt zawiera małe elementy – ryzyko zadławienia, tylko do użytku wewnętrznego
Cechy dodatkowe	Poziomica w zestawie, funkcja regulacji poziomu po zawieszeniu
Regulacja	Stały – brak regulacji poza poziomowaniem
Wymiary opakowania	Brak danych
Waga produktu	Około 2-3 kg (szacowane)

Często zadawane pytania - LPT1 AV:link

Czy uchwyt AV:link LPT1 pasuje do mojego telewizora?

Aby sprawdzić zgodność, należy zmierzyć rozstaw otworów montażowych z tyłu telewizora (standard VESA). Uchwyt obsługuje śruby od M4 do M8, więc pasuje do większości telewizorów z otworami w rozstawie od 75x75 mm do 400x400 mm. Upewnij się, że waga telewizora nie przekracza 50 kg.

Jakie narzędzia są potrzebne do montażu?

Do montażu potrzebujesz: klucza nasadowego, wkrętaka krzyżakowego, poziomicy, wiertarki, wykrywacza słupków (dla ściany drewnianej) lub młotka i wiertła do betonu 10mm (dla ściany betonowej). Wszystkie śruby i akcesoria są w zestawie.

Jaka jest maksymalna waga telewizora?

Maksymalne obciążenie uchwytu wynosi około 50 kg. Nigdy nie przekraczaj tej wartości, aby uniknąć uszkodzenia sprzętu lub obrażeń.

Czy mogę zamontować uchwyt na ścianie z płyt gipsowo-kartonowych?

Producent zaleca montaż wyłącznie na ścianach drewnianych (słupki) lub betonowych litych. Ściany z płyt g-k nie są zalecane, chyba że zostaną wzmocnione. Jeśli musisz montować na płycie g-k, użyj odpowiednich kotew do płyt kartonowo-gipsowych, ale ryzyko jest większe.

Czy do montażu potrzebne są dwie osoby?

Tak, zalecamy co najmniej 2 osoby do montażu. Uchwyt i telewizor są ciężkie, a druga osoba pomoże w bezpiecznym zawieszeniu i wypoziomowaniu.

Jak sprawdzić, czy ściana jest wystarczająco wytrzymała?

Użyj wykrywacza słupków, aby zlokalizować drewniane słupki w ścianie. Dla ściany betonowej upewnij się, że beton jest lity i nie ma pustek. Ściana musi wytrzymać łączny ciężar uchwytu i telewizora. W razie wątpliwości skonsultuj się z fachowcem.

Czy w zestawie są wszystkie potrzebne śruby?

Tak, zestaw zawiera różne rozmiary śrub: M4, M5, M6, M8 o różnych długościach, a także podkładki dystansowe i kotwy. Są one odpowiednie dla większości telewizorów. Sprawdź instrukcję, aby dobrać odpowiednie śruby do swojego modelu.

Jak często należy sprawdzać mocowanie uchwytu?

Zaleca się regularne sprawdzanie mocowania co kilka miesięcy. Dokręć wszystkie śruby, aby upewnić się, że uchwyt jest nadal bezpiecznie przymocowany do ściany i telewizora.

Czy uchwyt nadaje się do użytku na zewnątrz?

Nie, uchwyt jest przeznaczony wyłącznie do użytku wewnętrznego. Użycie na zewnątrz może prowadzić do korozji, uszkodzenia produktu i poważnych obrażeń.

Co zrobić, jeśli zgubiłem instrukcję?

Instrukcję można pobrać w formacie PDF ze strony notice-facile.com lub innych serwisów z instrukcjami. Wpisz model 'LPT1' i markę 'AV:link', aby znaleźć dokument.

INSTRUKCJA OBSŁUGI LPT1 AV:link

HDF800 Heavy Duty Fixed TV Bracket

Instrukcja instalacji

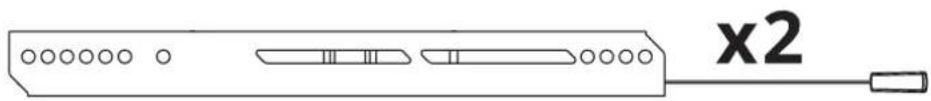

Dostarczone części i elementy montażowe

x4

A:M4×16mm

x4

B:M4×25mm

x4

C:M5×16mm

x4

D:M5×25mm

x4

E:M6x16mm

x4

F:M6x25mm

x4

G:M8×20mm

x4

H:M8×35mm

x4

1:M8×50mm

x8

J:5mm

x4

K:14mm

x4

L:M4/M5/M6

x4

M:M8

x6

N: Kotwa betonowa

x6

O: M8x50mm

x2

P: M5x12mm

M5 Security Torx

Phillips

Wymagane narzędzia: zestaw kluczy nasadowych

Wkrętak krzyżakowy

|||

Poziomica

Wiertarka

Ściana z drewnianych kołków: wykrywacz kołków

7/32" 5.5mm

Wiertło do drewna

Młot do betonu

3/8" 10mm

Wiertło do muru

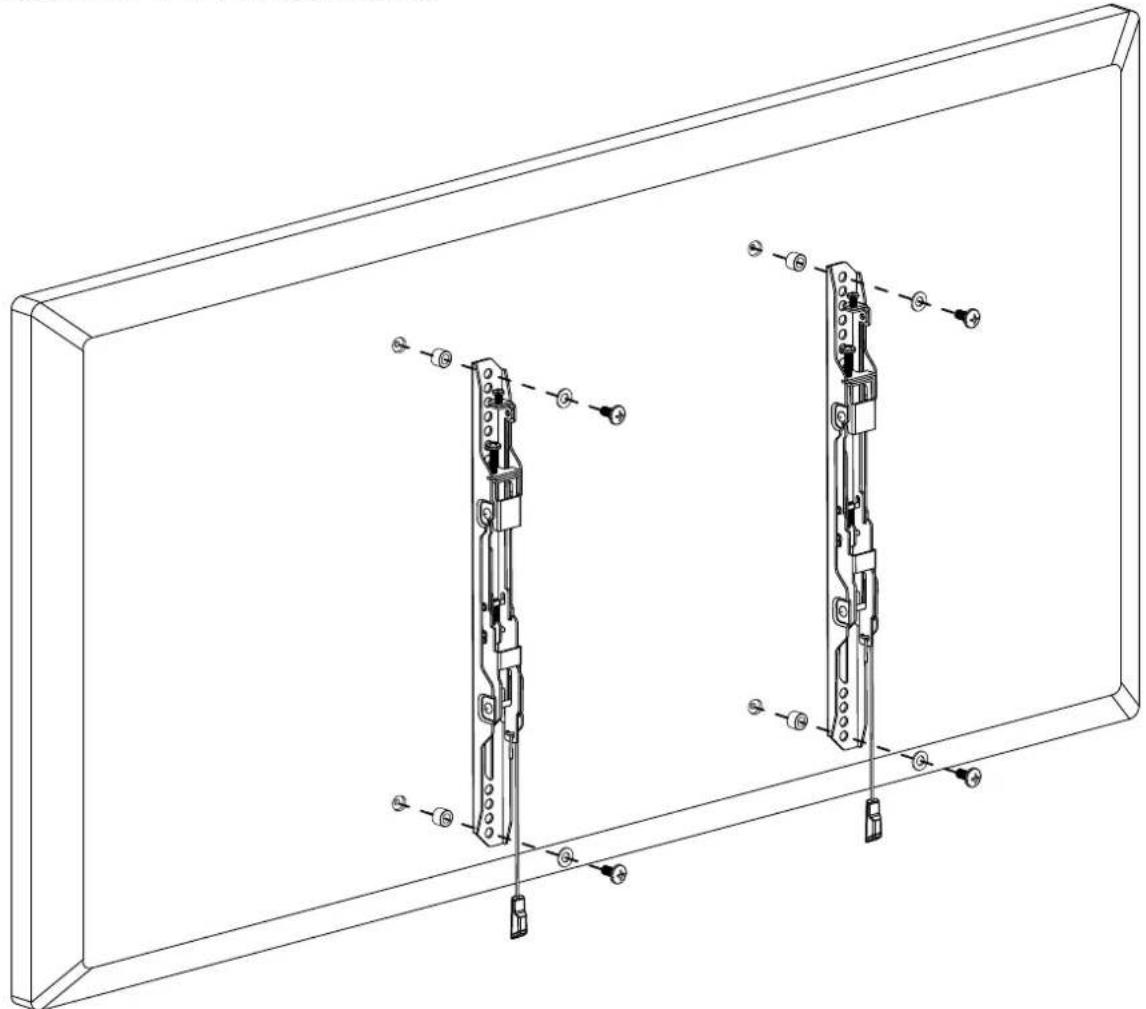

1. Zamocuj uchwyty TV

Dotyczy tylko M4/M5/M6

*Opcjonalnie

2. Narysuj linie za pomocą magnesu

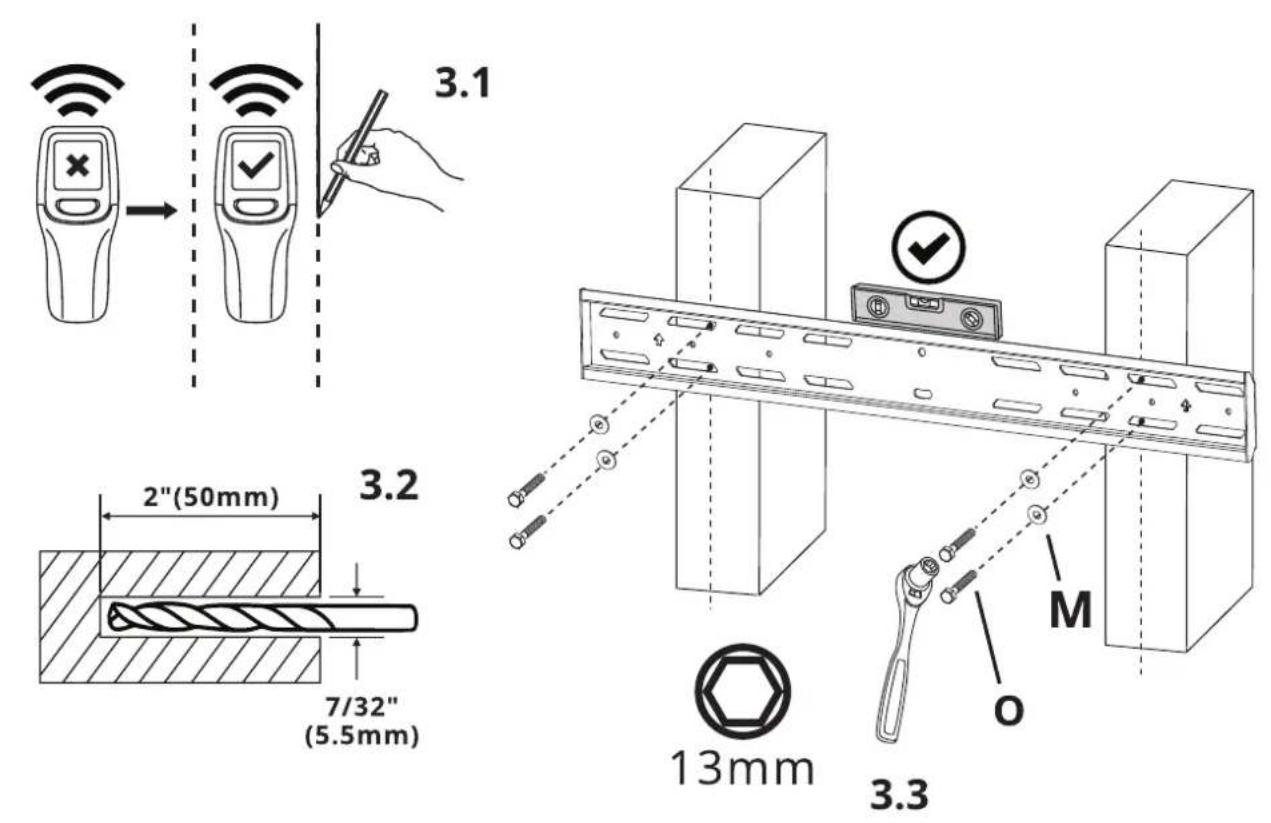

3a. Zamontuj płytę ścienną (ściana z drewna)

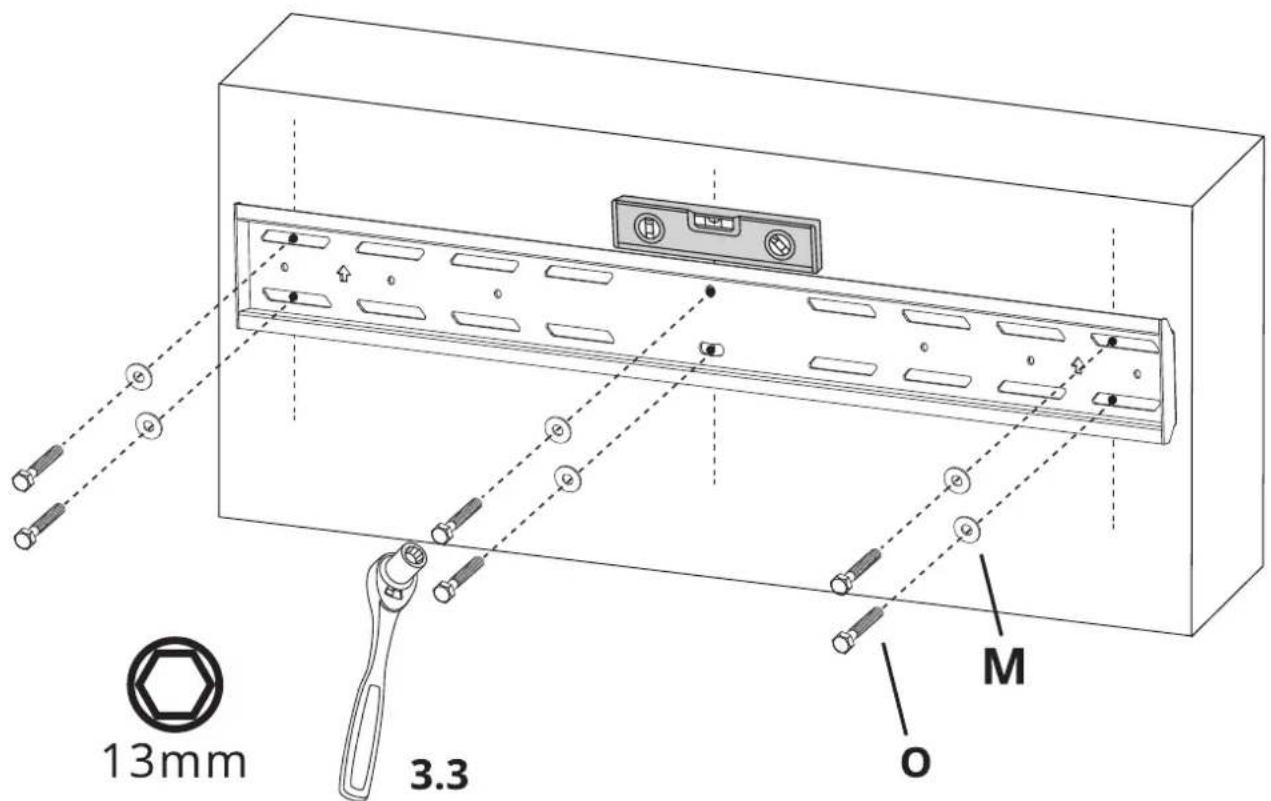

3b. Zamontuj płytę ścienną (ściana betonowa)

3.1

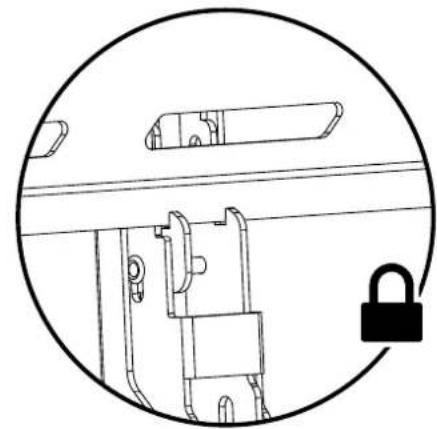

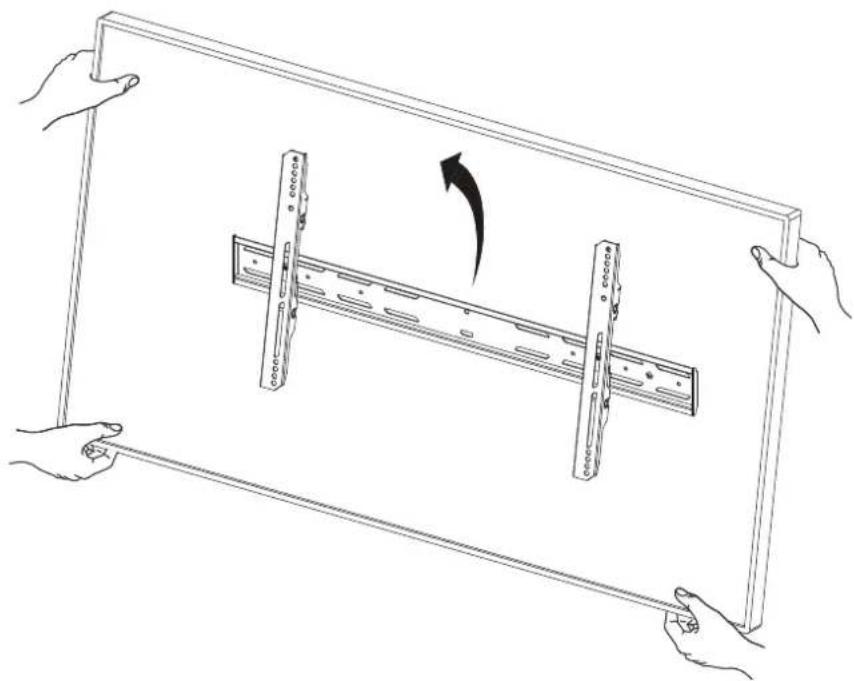

4. Zawieś TV

5. Poziom TV

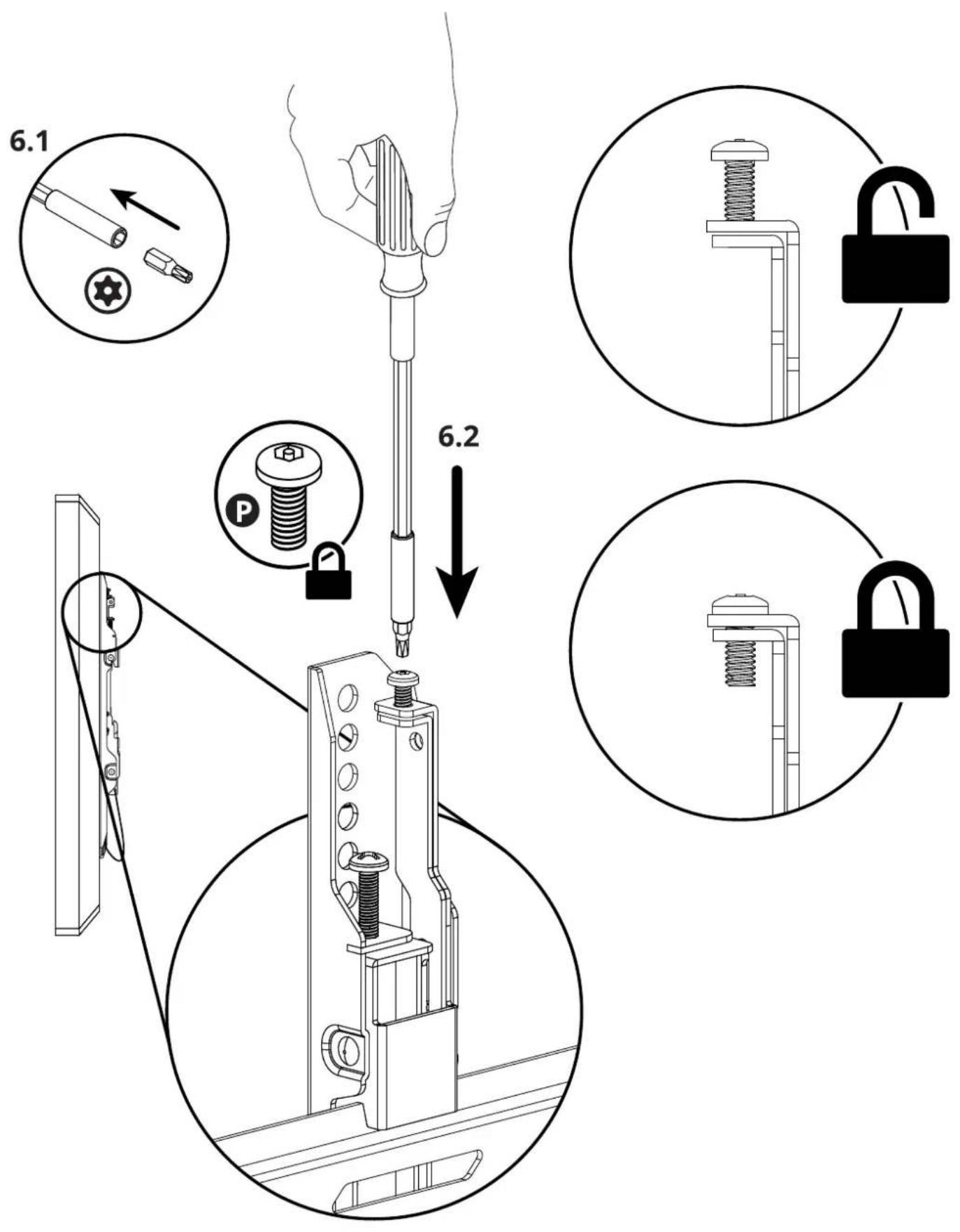

6a. Zabezpiecz TV (opcjonalnie)

6b. Zabezpiecz TV (opcjonalnie)

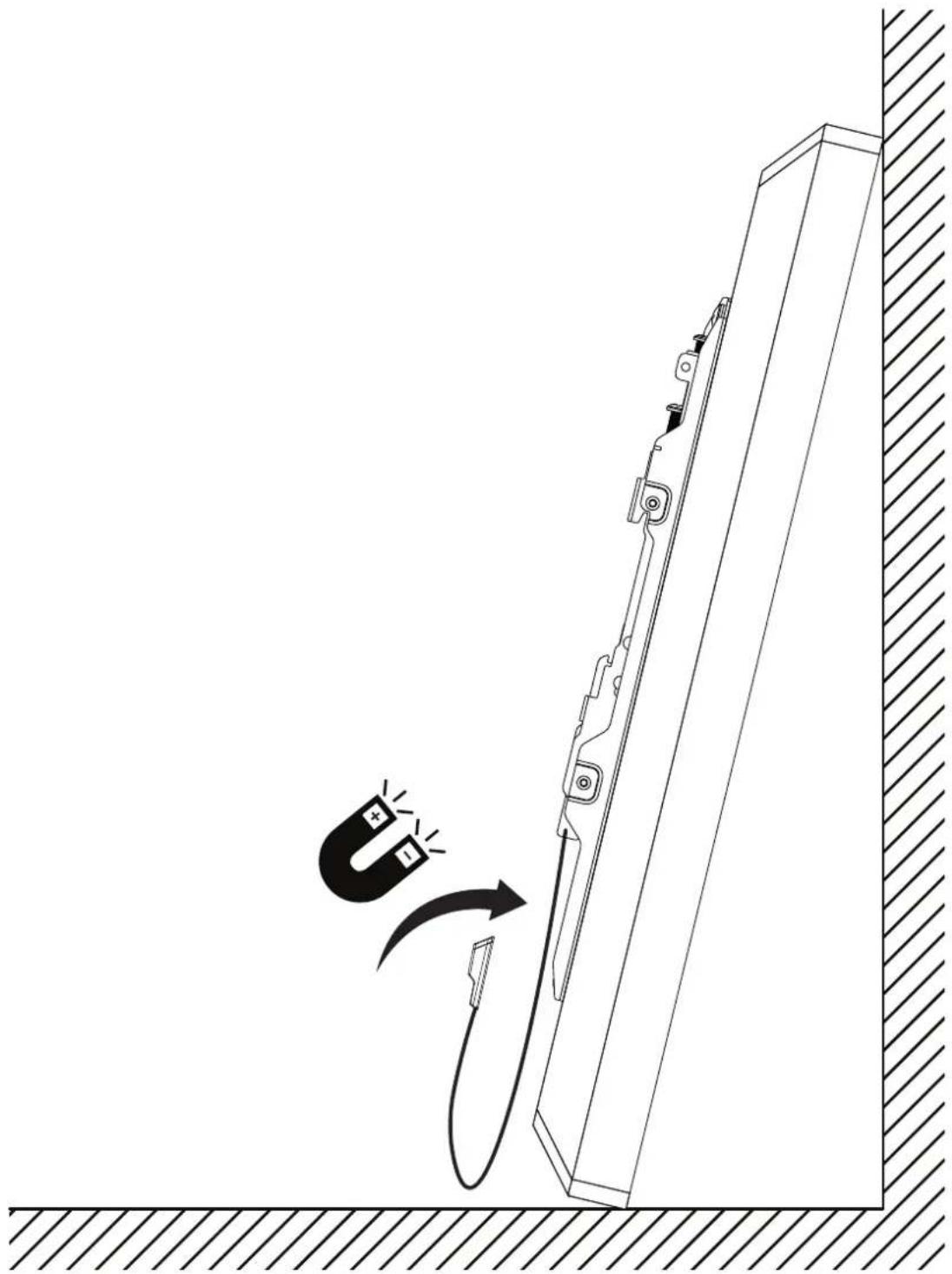

7. Zdejmij TV

7.1

7.2

* Ten produkt zawiera małe elementy, które mogą stanowić zagrożenie zadławienia w przypadku połknięcia. Trzymaj te elementy z dala od małych dzieci.

* Przed przystąpieniem do instalacji należy dokładnie przeczytać i zrozumieć całą instrukcję.

* Ściana lub powierzchnia montażowa musi być w stanie utrzymać łączny ciężar uchwytu i wyświetlacza, w przeciwnym razie należy ją wzmocnić.

* Podczas instalacji należy używać sprzętu bezpieczeństwa i zalecanych narzędzi. Wymagane są również co najmniej 2 osoby, a nieprzestrzeganie tych zaleceń może skutkować uszkodzeniem mienia lub poważnymi obrażeniami.

* Co kilka miesięcy sprawdzaj połączenia śrubowe i upewnij się, że mocowania są nadal bezpiecznie dokręcone.

OSTRZEŻENIE!

Ten produkt został zaprojektowany do montażu wyłącznie na drewnianych kołkach lub litych ścianach betonowych. Przed instalacją upewnij się, że ściana utrzyma łączny ciężar sprzętu i osprzętu. Nigdy nie przekraczaj maksymalnej nośności uchwytu, ponieważ może to spowodować uszkodzenie produktu, mienia lub poważne obrażenia.

UWAGA!

Ten produkt jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń; użycie na zewnątrz może spowodować uszkodzenie produktu i poważne obrażenia.
