Typ produktu	Pralka
Marka	Toshiba
Model	TW-BJ110W4PL
Pojemność znamionowa	10,0 kg
Maksymalna prędkość wirowania	1400 obr/min
Wymiary (S x G x W)	595 x 635 x 850 mm
Masa netto	74 kg
Zasilanie	220-240 V~, 50 Hz
Moc znamionowa	2000 W
Maksymalny prąd	10 A
Klasa efektywności energetycznej	A+++-30%
Ciśnienie wody (min./maks.)	0,05 / 1 MPa
Programy prania	Bawełna, Syntetyczne, Mieszane, Żywy kolor, Bawełna Eco, 45' Pranie codzienne, 10' Super szybkie, Wirowanie, Wełna, Pościel, Czyszczenie bębna, Antyalergiczny, Delikatne, Kurtki, Sportowe
Funkcje specjalne	Automatyczne dozowanie (SENSEDOSE), Opóźnione zakończenie (do 24 h), Szybkie pranie, Pranie wstępne, Łatwe prasowanie, Namaczanie, Eco, Pamięć, Zabezpieczenie przed dziećmi, Sygnalizacja zakończenia
Podajnik środka piorącego	Płynny środek piorący (max 810 ml), zmiękczacz (max 440 ml); możliwość użycia proszku bezpośrednio w bębnie
Poziom hałasu podczas prania	56 dB(A)
Poziom hałasu podczas wirowania	78 dB(A)
Wilgotność resztkowa	53%
Zużycie wody (standardowy cykl bawełna 60°C, pełny załadunek)	57 l/cykl
Zużycie energii (standardowy cykl bawełna 60°C, pełny załadunek)	0,77 kWh/cykl
Czas trwania (standardowy cykl bawełna 60°C, pełny załadunek)	248 min
Roczne zużycie energii (dla 220 cykli)	167 kWh
Roczne zużycie wody (dla 220 cykli)	11440 l
Zabezpieczenia	Blokada drzwi, zabezpieczenie przed dziećmi, pamięć programu po przerwie zasilania, uziemienie

Często zadawane pytania - TW-BJ110W4PL TOSHIBA

Co zrobić, gdy pralka nie uruchamia się?

Sprawdź, czy drzwiczki są prawidłowo zamknięte. Jeśli drzwiczki nie są domknięte, zamknij je i uruchom ponownie. W razie potrzeby sprawdź, czy ubrania nie blokują drzwiczek.

Jak otworzyć drzwiczki, gdy są zablokowane?

Drzwiczki mogą być zablokowane ze względów bezpieczeństwa. Odłącz pralkę od zasilania na kilka minut, a następnie spróbuj ponownie. Upewnij się, że poziom wody i temperatura są bezpieczne.

Co oznacza kod błędu E30?

Kod E30 oznacza niedomknięte drzwiczki. Zamknij drzwiczki prawidłowo i uruchom program ponownie. Sprawdź, czy ubrania nie blokują drzwiczek.

Dlaczego woda wycieka z pralki?

Sprawdź połączenia węża dopływowego i odpływowego – dokręć je, jeśli są luźne. Upewnij się, że wąż nie jest uszkodzony. Oczyść filtr, jeśli jest zablokowany.

Jak wyczyścić filtr pompy odpływowej?

Otwórz dolną osłonę, wyciągnij wąż awaryjny i spuść wodę. Odkręć zatyczkę filtra, usuń zanieczyszczenia, a następnie zamknij zatyczkę i wsuń wąż na miejsce. Pamiętaj, aby przed czyszczeniem odłączyć pralkę od zasilania.

Jak korzystać z funkcji automatycznego dozowania SENSEDOSE?

Funkcja SENSEDOSE umożliwia automatyczne dozowanie środka piorącego i zmiękczacza. W panelu sterowania wybierz odpowiednią opcję: 'Auto' – oba, 'Tylko środek' lub 'Tylko zmiękczacz'. Uzupełnij podajnik odpowiednimi środkami.

Jak ustawić opóźnione zakończenie prania?

Wybierz program prania, a następnie naciśnij przycisk 'Opóźnij zakończenie'. Ustaw żądany czas opóźnienia (od 1 do 24 godzin) za pomocą suwaka i potwierdź przyciskiem OK. Naciśnij Start/Pauza, aby rozpocząć odliczanie.

Pralka wydaje głośne dźwięki podczas wirowania – co robić?

Sprawdź, czy śruby transportowe zostały usunięte. Upewnij się, że pralka stoi stabilnie na równej powierzchni. Nierównomierne obciążenie bębna może powodować hałas – wyrównaj ładunek.

Jak wyczyścić bęben pralki?

Użyj programu 'Czyszczenie bębna', który podgrzewa wodę do 90°C. Nie wkładaj ubrań do bębna podczas tego cyklu. Dla lepszych efektów dodaj odpowiednią ilość wybielacza. Program można uruchamiać według potrzeb.

Co zrobić, gdy na ekranie pojawi się kod błędu E10?

Kod E10 oznacza problem z dopływem wody. Sprawdź, czy kran jest odkręcony i czy ciśnienie wody jest odpowiednie. Wyprostuj wąż dopływowy oraz oczyść filtr wlotowy. Upewnij się, że filtr nie jest zablokowany.

INSTRUKCJA OBSŁUGI TW-BJ110W4PL TOSHIBA

Zapoznaj się z instrukcją

Przed pierwszym użyciem zapoznaj się ze wszystkimi instrukcjami oraz wyjaśnieniami. Stosuj się do wszystkich przedstawionych poleceń. Zachowaj instrukcję do późniejszego użytku. W przypadku sprzedaży lub przekazania urządzenia, przekaż niniejszą instrukcję nowemu właścicielowi.

INSTRUKCJE BEZPIECZEŃSTWA

■ Instrukcje bezpieczeństwa .... 2

INSTALACJA

■ Opis produktu 8
Instalacja 9

DZIAŁANIE

■ Szybkie uruchomienie 13
■ Przed każdym praniem....17

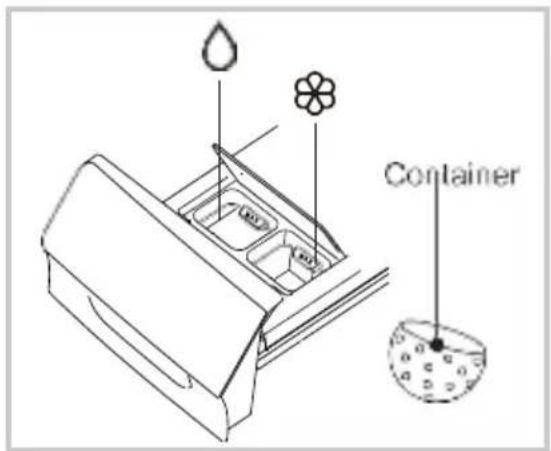

■ Podajnik środka piorącego 18
Panel sterowania 19
■ Opcje....20
■ Pozostałe funkcje ...... 21
■ Programy 25
■ Tabela programów prania....27

KONSERWACJA

Czyszczenie i konserwacja....28
■ Rozwiązywanie problemów....31
■ Specyfikacja techniczna 32
■ Karty produktu....33

■ Instrukcje bezpieczeństwa

- Urządzenie nie zostało przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, zmysłowych oraz umysłowych, nieposiadające doświadczenia w obstudze podobnych urządzeń ani wiedzy o nich, chyba że działają pod opieką lub zgodnie z instrukcjami bezpiecznego użytkowania urządzenia oraz rozumieją zagrożenia wynikające z obsługi urządzenia.

• Nie dopuść by dzieci bawiły się urządzeniem - zawsze powinny znajdować się pod opieką osoby dorostej.
• Uszkodzony przewód zasilania musi zostać wymieniony przez producenta, wyznaczonego przez niego serwisanta lub odpowiednio wykwalifikowaną osobę, by uniknąć zagrożenia.
• Należy użyć nowych przewodów dostarczonych z urządzeniem. Zabronione jest ponowne używanie przewodów uszkodzonych.
• Nie wolno blokować otworów tkaninami.
• Urządzenie przeznaczone jest do użytku domowego oraz podobnych zastosowań, np.:

— w kuchniach pracowniczych sklepów, biur i innych miejsc pracy;
- w gospodarstwach rolnych;
— przez klientów hoteli, moteli i innych środowiskach zamieszkania;
— w domach gościnnych;
— w częściach wspólnych bloków, mieszkań, pralniach.
- Maksymalne dopuszczalne ciśnienie wlotowe wody, 1 MPa,

dla urządzeń przeznaczonych do podłączenia do sieci kanalizacyjnej. Minimalne dopuszczalne ciśnienie wlotowe wody, 0.05 MPa, jeśli konieczne jest do regulacji działania urządzenia.

■ Instrukcje bezpieczeństwa

Dla własnego bezpieczeństwa należy dokładnie stosować się do informacji zawartych w niniejszej instrukcji. Pozwoli to ograniczyć zagrożenie pożarem, porażeniem prądem oraz zapobiec uszkodzeniu urządzenia, odniesieniu obrażeń, a także utraty życia.

Objaśnienie symboli:

Ostrzeżenie!

Połączenie symbolu i słowa ostrzegawczego wskazuje potencjalnie niebezpieczną sytuację grożącą śmierci lub poważnymi obrażeniami.

Uwaga!

Połączenie symbolu i słowa ostrzegawczego wskazuje potencjalnie niebezpieczną sytuację grożącą średnimi lub pomniejszymi obrażeniami lub uszkodzeniem urządzenia/zanieczyszczeniem środowiska.

Ostrożnie!

Połączenie symbolu i słowa ostrzegawczego wskazuje potencjalnie niebezpieczną sytuację grożącą nieznacznymi obrażeniami.

Ostrzeżenie!

Porażenie prądem!

- Uszkodzony przewód zasilania musi zostać wymieniony przez producenta, wyznaczonego przez niego serwisanta lub odpowiednio wykwalifikowaną osobę, by uniknąć zagrożenia.

• Należy użyć nowych przewodów dostarczonych z urządzeniem. Zabronione jest ponowne używanie przewodów uszkodzonych.
• Odłącz zasilanie przed rozpoczęciem konserwacji.
• Należy odciąć dopływ wody oraz odłączyć zasilanie po każdym użyciu. Standardowe ciśnienie wlotowe wody: 0.05MPa\~1MPa.
• Urządzenie musi zostać uziemione. W przypadku awarii uziemienie ograniczy ryzyko porażenia prądem, dając mu drogę ujścia.
• Urządzenie wyposażone jest w przewód-przyłączenie i wtyczka uziemiająca. Wtyczkę należy podłączyć do właściwie zainstalowanego i uziemionego gniazdka, zainstalowanego zgodnie z lokalnymi przepisami.
• Niewłaściwe podłączenie urządzenia do uziemienia grozi porażeniem prądem. W razie wątpliwości skonsultuj się z wykwalifikowanym elektrykiem lub serwisantem.
• Nie modyfikuj wtyczki będącej częścią zestawu. Jeśli nie pasuje do gniazda, wykwalifikowany elektryk powinien zainstalować właściwe gniazdo.
• Podłączenia elektryczne i hydrauliczne muszą zostać wykonane przez wykwalifikowanego technika zgodnie z wytycznymi producenta oraz lokalnymi przepisami prawa.
• Przed czyszczeniem lub konserwacją pralki odłącz ją od prądu.
• Nie podłączaj pralki do gniazda o prądzie znamionowym niższym niż pralki. Nigdy nie wyciągaj wtyczki mokrą dłonią.
• Pamiętaj o odłączeniu zasilania i źródła wody po zakończeniu prania.

Niebezpieczeństwo dla dzieci!

- Urządzenie może być obstugiwane przez dzieci od 8 roku życia oraz osoby o ograniczonych zdolnościach fizycznych, zmysłowych oraz umysłowych, nieposiadające doświadczenia w obstudze podobnych urządzeń ani wiedzy o nich, o ile działają pod opieką lub zgodnie z instrukcjami bezpiecznego użytkowania urządzenia oraz rozumieją zagrożenia wynikające z obsługi urządzenia.. Urządzenie nie służy do zabawy. Zabronione jest czyszczenie i konserwacja urządzenia przez dzieci bez opieki.

• Dzieci poniżej 3 roku życia przebywające w pobliżu urządzenia

INSTRUKCJE

muszą znajdować się pod opieką dorosłych.

• Zwierzęta i dzieci mogą próbować wejść do bębna urządzenia. Przed każdym uruchomieniem sprawdź wnętrze urządzenia.
• Nie dopuść by dzieci bawiły się urządzeniem.
• Szklana część drzwiczek może nagrzewać się podczas pracy urządzenia Podczas pracy pralki nie dopuszczaj w jej pobliżu dzieci ani zwierząt.
• Przed użyciem urządzenia usuń z niego wszelkie elementy opakowania i śruby transportowe. Ich pozostawienie grozi poważnymi uszkodzeniami urządzenia.
• Wtyczka zasilania musi znajdować się w miejscu dostępnym po instalacji.

Zagrożenie wybuchem!

• Zabronione jest pranie rzeczy czyszczonych, pranych, nasączonych lub zaplamionych substancjami palnymi lub wybuchowymi (jak woski, oleje, farby, benzyna, środki odtłuszczające, rozpuszczalniki, kerozyna itp.). Może to doprowadzić do ich zapłonu lub eksplozji.
• Pralka nie jest przeznaczona do użytku z przemysłowymi środkami czyszczącymi.
• Powietrze wylotowe nie może być odprowadzane do komina służącego do odprowadzania spalin.
• Przed włożeniem ich do pralki, dokładnie wypłucz je ręcznie.

Uwaga!

Instalacja urządzenia!

• Prałka przeznaczona jest wyłącznie do użytku w pomieszczeniach.
• Nie została zaprojektowana do umieszczenia w zabudowie.
• Nie wolno blokować otworów tkaninami.
• Pralki nie należy instalować w łazienie, ani wilgotnych pomieszczeniach, ani też w pomieszczeniach, w których ulatniają się żrące lub palne gazy.
• Pralka wyposażona w pojedynczy zawór wlotowy może

INSTRUKCJE

być podłączona wyłącznie do dopływu zimnej wody.

• Wtyczka zasilania musi znajdować się w miejscu dostępnym po instalacji.
• Urządzenia nie wolno instalować za zamykanymi drzwiami, drzwiami przesuwnymi, z zawiasami po stronie przeciwnej do pralki.
• Nie wolno instalować pralki w wilgotnych pomieszczeniach

Ryzyko uszkodzenia urządzenia!

• Pralka nie jest przeznaczona do instalacji w zabudowie.
• Przed użyciem urządzenia usuń z niego wszelkie elementy opakowania i śruby transportowe. Ich pozostawienie grozi poważnymi uszkodzeniami urządzenia.
• Urządzenie przeznaczone jest wyłącznie do zastosowań domowych oraz do prania rzeczy przeznaczonych do prania w pralce.
• Zabronione jest wchodzenie na urządzenie i siadanie na nim.
• Nie wolno opierać się o drzwiczki pralki.

• Podczas transportowania urządzenia należy pamiętać o:

• Konieczności ponownego zainstalowania śrub transportowych przez wykwalifikowaną osobę przed transportem.

• Odprowadzeniu z urządzenia zebranej wody.
• Ostrożnym przenoszeniu urządzenia. Nie podnoszeniu urządzenia za wystające elementy. Drzwiczki urządzenia nie mogą służyć jako uchwyt podczas transportu.
• Urządzenie jest ciężkie! Zachowaj ostrożność podczas transportu
• Zabronione jest wkładanie rąk do działającej misy odprowadzania wody.

- Nie zamykaj drzwiczek przy użyciu siły. Jeśli drzwiczki stawiają opór podczas zamykania, sprawdź czy nie są blokowane przez ubrania.

• Zabronione jest pranie dywanów.

Obstuga urządzenia!

INSTRUKCJE

• Przed pierwszym praniem ubrań należy wykonać jedno pranie z pustym bębnem. Zalecamy użycie programu „CZYSZCZENIE BĘBNA”.
• Zabrania się używania palnych lub wybuchowych rozpuszczalników. Zabronione jest stosowanie benzyn oraz alkoholi w charakterze środków piorących. Prosimy o używanie wyłącznie środków przeznaczonych do pralek ładowanych od przodu, szczególnie wewnątrz bębna.
• Przed praniem opróżnij kieszenie ubrań. Ostre i twarde przedmioty, np. monety, biżuteria, śrubki czy kamienie, mogą poważnie uszkodzić pralkę.
• Przed otwarciem drzwiczek upewnij się, że cała woda została odprowadzona z bębna. Jeżeli widzisz wodę przez drzwiczki - nie otwieraj ich.
• Uważaj, by nie oparzyć się gorącą wodą odprowadzaną z pralki.
• Pod żadnym pozorem nie dolewaj ręcznie wody podczas prania.
• Po zakończeniu prania poczekaj dwie minuty zanim otworzysz drzwiczki.
• Zmiękczacze do tkanin powinny być używane zgodnie z instrukcjami.

Pakowanie/Stare urządzenie

To oznaczenie wskazuje, że produkt nie powinien być utylizowany z innymi odpadami domowymi na terenie UE. Aby zapobiec zanieczyszczeniu środowiska lub zagrożeniu zdrowia przez niekontrolowaną utylizację, poddaj produkt właściwej utylizacji, by odzyskać materiały wtórne .Aby zutylizować stare urządzenie, skontaktuj się z właściwym odbiorcą odpadów lub sprzedawcą urządzenia. Mają oni możliwość poddania produktu bezpiecznemu procesowi recyklingu.

■ Opis produktu

Ostrożnie!

- Schemat linii produktowej służy wyłącznie do celów poglądowych. Jako standard należy traktować faktyczne urządzenie.

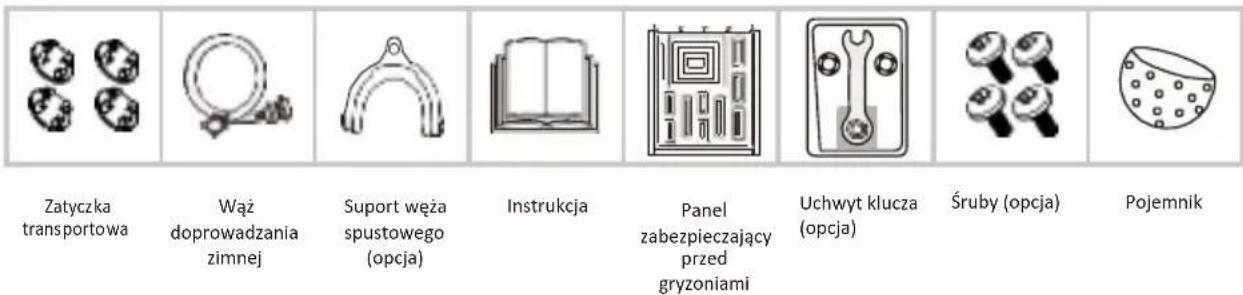

Akcesoria

Instalacja

Miejsce instalacji

Ostrzeżenie!

• Stabilne umiejscowienie pralki zapobiegnie jej przemieszczaniu się!
• Upewnij się, że pralka nie stoi na przewodzie zasilania.

Przed zainstalowaniem pralki wybierz miejsce zgodne

z poniższym opisem:

1. Twarda, sucha, płaska powierzchnia
   2.Ostonięta przed światłem słonecznym
2. Odpowiednia wentylacja
3. Temperatura w pomieszczeniu powyżej 0°C
4. Z dala od źródeł ciepła, takich jak węgiel czy gaz.

• Materiał opakowania (np. folia, styropian) może być niebezpieczny dla dzieci.
• Może grozić uduszeniem! Trzymaj materiały opakowania z dala od dzieci.

1. Usuń kartonowe i styropianowe elementy opakowania.
2. Podnieś pralkę i usuń opakowanie spod jej dołu. Upewnij się że małe piankowe trójkąty również zostały usunięte. W przeciwnym razie położ pralkę na boku i usuń je ręcznie.
3. Usuń taśmę chroniącą wąż spustowy i przewód zasilania.
4. Wyjmij wąż dopływowy z bębna.

Usuń śruby transportowe

Ostrzeżenie!

• Przed uruchomieniem pralki należy koniecznie usunąć śruby transportowe z jej tylnej ściany.
• Zachowaj śruby w bezpiecznym miejscu - będą potrzebne na wypadek transportowania pralki w przyszłości.

Usuń śruby w następujący sposób: 1. Poluzuj 4 śruby za pomocą klucza i wyciągnij je. 2. Zaślep otwory zatyczkami. 3. Zachowaj śruby do użycia w przyszłości.

• Sprawdź za pomocą poziomicy czy pralka ustawiona jest w odpowiedni sposób.
• W przypadku braku poziomicy skorzystaj z poniższej metody.

1. Wypoziomowanie boczne.

• Weź długi kij i przywiąż do jego końca sznurek. Do drugiego końca sznurka przywiąż ciężki przedmiot
• Przyłoż kij do górnej pokrywy pralki tak, by sznurek zwiśał wzdłuż jej boku. Reguluj ustawienie nóżek dopóki odległość między „a” i „b” nie będzie mniejsza niż 1 cm.

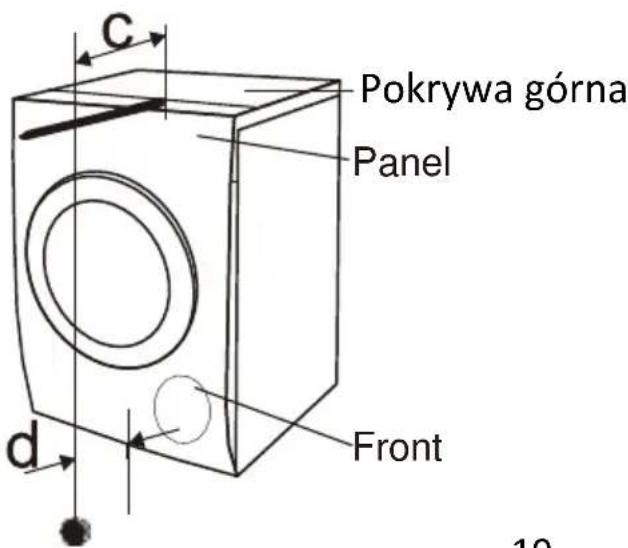

2. Wypoziomowanie frontowe

• Przyłoż kij na wysokości środka panelu sterowania tak, by sznurek zwiśał przed pralką.
• Sznurek powinien zwiśać 13cm od panelu pralki (c). Wyreguluj nóżki tak, by „d” wynosiło 5,5-6,5cm ("d" to odległość od sznurka do frontu pralki).

Poziomowanie pralki

Ostrzeżenie!

- Nakrętki kontrujące wszystkich śrub muszą być dokładnie dokręcone do obudowy.

1. Sprawdź czy nóżki zostały dobrze doczepione do obudowy. Jeśli nie, ustaw je w początkowym położeniu i dokręć nakrętki.
2. Poluzuj nakrętkę obracając nóżką dopóki nie dotknie ona podłogi.
3. Wyreguluj nóżki i zablokuj je za pomocą klucza. Upewnij się że pralka jest stabilna.

Podnoszenie

Opuszczanie

Podłącz wąż doprowadzający wodę

Ostrzeżenie!

- Dokładnie stosuj się do instrukcji zawartych w tym rozdziale, by zapobiec wyciekom wody i uszkodzeniu pralki!

Podłącz wąż dolotowy zgodnie ze wskazówkami. Istnieją dwa sposoby podłączania rury dolotowej.

1. Podłączenie węża do zwykłego kranu.

Poluzuj nakrętkę obejmy i 4 śruby

Dociśnij koniec po stronie kranu do uszczelki wewnątrz zacisku i dokręć 4 śruby

Wsuń tuleję, włóż wąż dolotowy w podstawę złącza

1. Podłączenie węża do kranu gwintowanego.

Gwintowany kran i wąż dolotowy

Kran przeznaczony do pralek

Podłącz drugi koniec rury dolotowej do zaworu wlotowego na tylnej ścianie pralki i dokładnie dokręć rurę obracając ją w prawo.

Wąż spustowy

Ostrzeżenie!

• Nie wgniataj ani nie rozciągaj węża.
• Upewnij się, że wąż jest odpowiednio ustawiony, inaczej wyciek wody może uszkodzić pralkę.

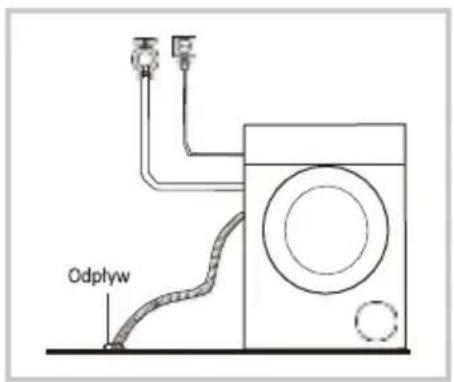

Wąż spustowy można zamocować na dwa sposoby:

1. Wsuń wąż do odpływu.

2. Podłącz wąż do rozgałęzienia rury odpływowej.

- Jeśli pralka wyposażona jest w uchwyt na wąż odpływowy, zainstaluj go w poniższy sposób.

Ostrzeżenie!

• Podczas instalowania węża odpływowego zamocuj go dobrze sznurkiem.
• Jeśli wąż jest zbyt długi, nie próbuj wciskać go do pralki - spowoduje to wydawanie nietypowych hałasów.

■ Szybkie uruchomienie

Uwaga!

• Przed pierwszym praniem upewnij się, że pralka została właściwie zainstalowana.
• Przed pierwszym praniem ubrań należy wykonać jedno pranie z pustym bębnem. Zalecamy użycie programu „CZYSZCZENIE BĘBNA”.

1. Przed praniem

DZIAŁANIE

Ostrożnie!

- Uzupełnij środek piorący lub zmiękczacz, kiedy na ekranie pokaże się komunikat „Środek piorący i zmiękczacz wyczerpane. Uzupełnij poziom!”

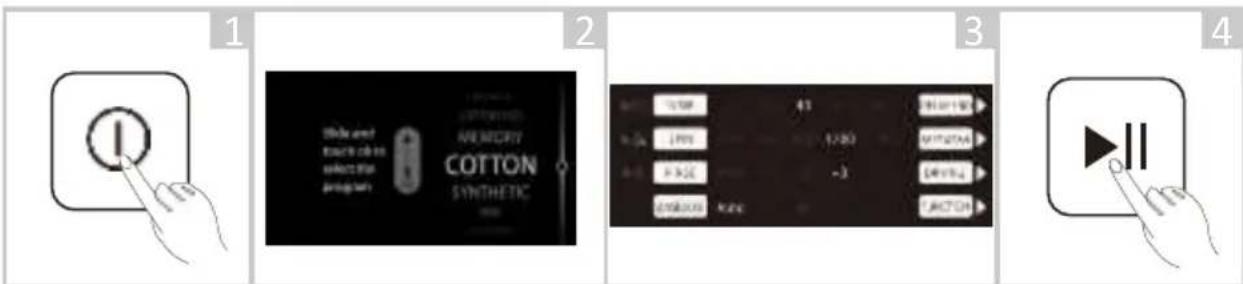

2. Pranie

Włącz
Wybierz program
Uruchom

Wybierz funkcje lub pozostaw domyślnie ( szczegóły na kolejnej stronie)

3. Po praniu

Sygnał dźwiękowy lub napis "End" na wyświetlaczu.

Wybierz funkcje lub pozostaw ustawienia domyślne

• TEMP./ WIROWANIE/ PŁUKANIE/SENSEDOSE Wciśnij (TEMP./ WIROWANIE/ PŁUKANIE/SENSEDOSE) by ustawić parametr.
  • OPÓŹNIJ KONIEC/ SZYBKIE PRANIE

Krok 1: Wciśnij przycisk (OPÓŻNIJ KONIEC/ SZYBKIE PRANIE)

Krok 2: Przesuń i wciśnij OK, by wybrać żądany poziom Po wyborze ekran podświetli odpowiednie ikony.

Krok 3: Aby anulować wybór, przesuń w pozycję ANULUJ i dotknij OK

OPCJE:

OPÓŹNIJ - KONIEC (jedno wciśnięcie): ANULUJ, 1godzina, 2godziny, 3godziny, 4godziny, 5godzin...24godziny. SZYBKIE PRANIE (jedno wciśnięcie): ANULUJ, SZYBKIE, SZYBSZE, NAJSZYBSZE.

DZIAŁANIE

• FUNKCJA (wybór wielu opcji)

Dostępne funkcje: ECO, PRANIE WSTĘPNE, ŁATWE PRASOWANIE, NAMACZANIE, POTWIERDŹ

Krok 1: Wciśnij przycisk (FUNKCJA)

Krok 2: Przesuń i wciśnij OK, by wybrać funkcję Krok można powtórzyć, by wybrać kilka funkcji. Wybrane funkcje zostaną podświetlone.

Krok 3: Aby anulować wybór funkcji - Przesuń do wybranej funkcji i wciśnij OK dopóki dioda nie zgaśnie.

Krok 4: Po dokonaniu wyboru, przesuń w pozycję POTWIERDŹ i wciśnij OK, ekran pokaże odpowiednie ikony.

Ostrożnie!

- Czas wybrany w opcji OPÓŹNIJ KONIEC musi być dłuższy niż czas aktualnego programu, ekran pokaże dostępny czas.

- Po ponownym wciśnięciu tego samego przycisku (OPÓŹNIJ KONIEC/ SZYBKIE PRANIE/ FUNKCJA), ekran wróci do interfejsu programu. Po wciśnięciu innego przycisku (PÓŹNIJ KONIEC/ SZYBKIE PRANIE/ FUNKCJA), ekran przełączy się do interfejsu odpowiadającego przyciskowi.

■ Przed każdym praniem

• Warunki pracy pralki muszą mieścić się w zakresie(0-40)°C. Praca w temp. poniżej 0°C może uszkodzić zawór wlotowy i układ spustowy. Jeśli pralka narażona będzie na temperaturę poniżej 0°C, przed użyciem należy przemieścić ją do pomieszczenia o temperaturze pokojowej, by upewnić się, że w przewodach nie znajduje się lód.
• Prosimy o sprawdzenie etykiety środka piorącego przed rozpoczęciem prania. Używaj niepieniących się środków lub środków o obniżonym pienieniu, odpowiednich do pralek.

Związ długie paski materiału, zapnij suwaki i guziki

Włóż nieduże ubrania do woreczka na pranie

Wywróć ubrania pyłące i o dłuższym włosiu na lewą stronę

Pierz osobno rzeczy o różnych fakturach

!Ostrzeżenie!

• Pranie pojedynczych rzeczy może wywołać alarm zbyt dużej siły odśrodkowej z powodu nierównomiernego obciążenia bębna. Dlatego też zalecamy dołożenie jednej lub dwóch rzeczy, by poprawić proces odprowadzania wody.
• Zabronione jest pranie rzeczy zamoczonych w kerozynie, benzynie, alkoholach i innych materiałach palnych.

Podajnik środka piorącego

Płynny środek piorący

(MAKS: ≈810ml) Zmiękczacz

(MAKS: ≈440ml)

Jeśli chcesz użyć proszku do prania, możesz wstawić go w miarce prosto do bębna. Postaw miarkę na szczycie prania, by zapewnić dobre rozpuszczenie proszku. Nie wybieraj programu „Auto”, ani „SENSEDOSE”, jeśli używasz proszku.

Wysuń szufladę podajnika

Model: TW-BJ110W4PL

Program			Program
KURTKI			SYNTETYCZNE
SPORTOWE			MIESZANE
ANTYALERGICZNY			45' PRANIE CODZIENNE
WEŁNA			10' SUPER SZYBKIE
DELIKATNE			POŚCIEL
ŻYWY KOLOR			WIROWANIE
BAWEŁNA ECO			CZYSZCZENIE BĘBNA
BAWEŁNA

Wymagane o Opcjonalne

Ostrożnie!

• W przypadku gęstych środków lub dodatków, zalecamy dolanie odrobiny wody w celu ich rozcieńczenia przed walaniem do podajnika środka piorącego. Uchroni to podajnik przed zatkaniem i przelaniem.
• Dobierz odpowiedni typ środka do temperatury prania, by uzyskać najlepsze wyniki, a także najniższe zużycie wody i energii.
• Uważaj by nie zamoczyć środka piorącego i regularnie czyść jego podajnik, szczególnie jeśli pralka nie jest używana przez dłuższy czas.

Panel sterowania

Ostrożnie!

Ilustracja służy wyłącznie jako materiał poglądowy. Jako standard należy traktować faktyczny produkt.

1 Wt/Wyt

Włącza lub wyłącza pralkę.

3 Opcja

Pozwala na wybranie dodatkowych funkcji. Wybór zostaje podświetlony.

5 Ekran

2 Start/Pauza

Wciśnij przycisk by uruchomić lub wstrzymać cykl prania

4 Suwak

Do wyboru i potwierdzania programu i funkcji.

Ekran wyświetla ustawienia, szacowany pozostały czas pracy, opcje oraz komunikaty stanu pralki. Pozostanie włączony przez cały czas prania.

Opcje

PRANIE WSTĘPNE

Funkcja prania wstępnego pozwala na wykonanie pierwszego prania, które wyciągnie zabrudzenia na powierzchnię tkanin.

PŁUKANIE

Po wybraniu opcji pranie zostanie dodatkowo wypłukane.

SZYBKIE PRANIE

Funkcja skracająca czas prania.

OPÓŹNIENIE ZAKOŃCZENIA

Ustaw funkcję opóźnienia:

1. Wybierz program
   2.Wciśnij przycisk Opóźnienie zakończenia/OPÓŹNIENIE w celu określenia czasu (pranie można opóźnić w zakresie 1-24 H.) 3.Wciśnij [Start/Pauza] by zatwierdzić wybór

Wł/Wył Wybierz program

Ustawienia czasu

Start

Anulowanie opóźnienia:

Wciśnij [OPÓŻNIJ ZAKOŃCZENIE], za pomocą SUWAKA wybierz ANULUJ. Należy anulować program przed jego rozpoczęciem. Jeśli pranie już się rozpoczęło, wciśnij [Wł/Wył] by zresetować program.

Uwaga!

• Jeśli w trakcie prania dojdzie do przerwania zasilania, specjalna pamięć pralki zachowa wykonywany program i umożliwia automatyczne kontynuowanie go po przywróceniu zasilania.
• Jeśli pralka opóźnia program i dojdzie do przerwania zasilania, pralka nie będzie w stanie uruchomić go automatycznie. Należy ponownie wybrać program.

DZIAŁANIE

Wciśnij przycisk by ustawić temperaturę prania(20 °C,30°C, 40°C,60°C,90°C)

Jeśli nie świeci żadna dioda, pranie odbędzie się w zimnej wodzie.

Wyciszenie sygnału

Wciśnij [PŁUKANIE] przez 3 s, by wyciszyć sygnał.

Wciśnij przycisk w ten sam sposób, by aktywować sygnał. Ustawienie zostanie zachowane do kolejnego resetu.

Uwaga!

- Po wyciszeniu sygnału dźwiękowego, alarm nie będzie wydawać dźwięków.

■ Pozostałe funkcje

SENSEDOSEAUTOMATYCZNE DOZOWANIE

Pozwala na wybór sposobu doprowadzenia środka piorącego.

„Auto” oznacza użycie środka i zmiękczacza "oznacza tylko użycie środka

"oznacza tylko użycie zmiękczacza. Brak podświetlenia ikon oznacza że nie zostanie użyty ani środek piorący, ani zmiękczacz.

WYŁĄDUJ

Działanie to można wykonać w trakcie prania. Kiedy bęben wciąż

obraca się, a wewnątrz bębna jest dużo nagrzanej wody. Stan ten jest

niebezpieczny, nie da się otworzyć drzwiczek przy użyciu siły. Wciśnij

[START/PAUZA] przez 3 s, by wyładować pranie i dodać niewielką liczbę rzeczy

bez przerywania programu. Wykonaj poniższe czynności:

1. Poczekaj aż bęben zatrzyma się.

2. Drzwi zostały odblokowane.

3. Otwórz drzwiczki, dodaj rzeczy do wyprania i zamknij pralkę. Wciśnij

przycisk [START/PAUZA].

Przytrzymaj[Start/Pauza]

przez 3 s.

Dołóż

ubrania

START/PAUZA

Uwaga!

- Nie używaj funkcji jeżeli poziom wody przekracza wysokość środkowego korytka lub temperatura jest zbyt wysoka.

PAMIĘĆ

Zapisuje często używane programy w pamięci.

Wybierz program i opcje, a następnie wciśnij [TEMP.] przez 3 s, ekran wyświetli

„Zapisano w pamięci”. Domyślny program to BAWEŁNA. Wybrany program zastąpi domyślny.

ZABEZPIECZENIE PRZED DZIEĆMI

Aby zapobiec zmianie ustawień przez dzieci.

Wciśnij[WIROWANIE] przez 3 s. do sygnału dźwiękowego.

Uwaga!

• Przytrzymaj [WIROWANIE] przez 3 s, by wyłączyć funkcję.
• Urządzenie zablokuje wszystkie przyciski poza [ Wł/Wył ].
• Wyłącz pralkę, by wyłączyć zabezpieczenie.

Model: TW-BJ110W4PL

- WIROWANIE

Wciśnij przycisk, by zmienić prędkość wirowania.

Program	Prędkość domyślna (obr/min.)	Program	Prędkość domyślna (obr/min.)
KURTKI	800	BAWEŁNA	1400
SPORTOWE	800	MIESZANE	1400
ANTYALERGICZ	800	45' PRANIE	800
WEŁNA	800	10' SUPER	800
DELIKATNE	600	POŚCIEL	1000
COLOR ALIVE	1000	WIROWANIE	1200
BAWEŁNA ECO	1000	SYNTETYCZNE	1200

Uwaga!

- Brak podświetlenia prędkości wirowania (600,800,1000,1200) oznacza, że wirowanie jest wyłączone.

ŁATWE PRASOWANIE

Program ŁATWE PRASOWANIE może sprawić, że rzeczy są napuszone.

NAMACZANIE

Funkcję namaczania można dodać do prania głównego.

ECO

Funkcja ECO pozwala oszczędzić energię.

Programy dostępne są w zależności od typu prania.

BAWEŁNA	Materiały odporne na zużycie wykonane z bawełny lub Inu.
SYNTETYCZNE	Pranie syntetycznych ubrań: koszul, płaszczy.Podczas prania plecionych rzeczy należy zmniejszyć ilość środka piorącego - struktura materiału może zwiększyć jego pienienie.
MIESZANE	Mieszany ładunek ubrań bawełnianych i syntetycznych.
ŻYWY KOLOR	Pranie jasnych kolorów ze szczególną ochroną barw.
BAWEŁNA ECO	Program przeznaczony do zmniejszenia zużycia energii i skrócenia czasu prania.
PAMIĘĆ	Zapisuje często używane programy po wciśnięciu [TEMP.] przez 3 s. Domyślny program to BAWEŁNA
45' PRANIE CODZIENNE	Codzienne pranie niezbyt brudnych rzeczy poniżej 45 minutProgram do szybkiego wyprania niewielkiej liczby niezbyt brudnych rzeczy.
10' SUPER SZYBKIE	Ładunek poniżej 0,5 kg.
WIROWANIE	Dodatkowe wirowanie o regulowanej prędkości .
WEŁNA	Rzeczy wełniane dopuszczane do prania -ręcznego lub maszynowego . Szczególnie delikatny program zapobiegający kurczeniu się rzeczy , częstsze pauzy (tkanina odpoczywa w środku piorącym ).
POŚCIEL	Program przeznaczony do prania pościeli.
CZYSZCZENIE BĘBNA	Specjalny program do czyszczenia bębna i węży. Podgrzewa wodę do 90°C, by wysterylizować bęben i pralkę. Podczas stosowania tego programu nie wolnowkładać ubrań do pralki. Dodanie odpowiedniej ilości wybielacza poprawi skuteczność czyszczenia bębna. Program ten można stosować według potrzeb.
ANTYALERGICZNY	Pranie w temp. 60 °C pozwala na osiągnięcie efektu antyalergicznego.
DELIKATNE	Program do delikatnych materiałów, np. jedwabiu, satyny, materiałów syntetycznych i z włókien mieszanych.
KURTKI Specjalny program do prania kurtek
SPORTOWE sportowych.	Specjalny program do rzeczy

DZIAŁANIE

Program do prania rzeczy wełnianych uzyskał akceptację firmy Woolmark jako program bezpieczny dla ubrań wełnianych, przeznaczonych doprania ręcznego, o ile są one prane zgodnie z instrukcjami na metce oraz zaleceniami producenta pralki. M1770."

■ Tabela programów prania
Model: TW-BJ110W4PL

Program	Ładunek(kg)	Temp.domyślna(°C)	Domyślnyczas
KURTKI	2,0	40	01:27
SPORTOWE	2,0	20	00:45
ANTYALERGICZ	5,0	60	04:31
WEŁNA	2,0	40	00:59
DELIKATNE	2,5	30	00:50
ŻYWY KOLOR	5,0	20	03:47
BAWEŁNA ECO	10,0	40	02:36
BAWEŁNA	10,0	40	02:40
SYNTETYCZNE	5,0	40	02:20
MIESZANE	5,0	40	01:50
45' PRANIE	2,0	30	00:45
10' SUPER	0,5	Zimne	00:10
POŚCIEL	7,0	40	01:48
WIROWANIE	10,0	--	00:12
CZYSZCZENIEBĘBNA	--	90	0:55

Ostrożnie!

- Wartości przedstawione w tabeli służą jedynie do celów poglądowych Wartości rzeczywiste mogą się różnić od przedstawionych.

Czyszczenie i konserwacja

Ostrzeżenie!

- Przed rozpoczęciem prac konserwacyjnych odłącz pralkę od zasilania i zakręć kran.

Czyszczenie obudowy

Właściwa dbałość o pralkę wydłuży jej żywotność. Obudowę czyścić można za pomocą rozcieńczonego detergentu bez środków ściernych, według potrzeb. W przypadku wylania się wody, zetrzyj ją natychmiast zwilżoną ściereczką. Nie używaj ostrych przedmiotów do czyszczenia pralki.

- Zabronione jest czyszczenie pralki z użyciem kwasu mrówkowego oraz jego rozpuszczonych odpowiedników, np. alkoholu, rozpuszczalników, środków chemicznych.

Czyszczenie bębna

Rdza wywołana w bębnie przez metalowe rzeczy powinna być natychmiast usunięta za pomocą detergentów bez zawartości chloru. Nie wolno używać wełny stalowej.

Ostrożnie!

- Podczas czyszczenia bębna nie wkładaj do niego ubrań.

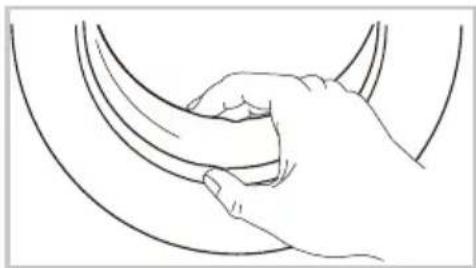

Czyszczenie uszczelki i szyby

Przetrzyj uszczelkę i szybę po każdym praniu, by usunąć zebrane kawałki materiału i plamy. Nagromadzenie się strzępków materiału może powodować wycieki wody. Po każdym praniu usuń spod uszczelki monety, guziki i inne przedmioty.

Czyszczenie filtra dolotowego

Ostrożnie!

- Filtr wymaga czyszczenia jeżeli pralka pobiera zbyt mało wody.

Czyszczenie filtra węża dolotowego 1. Zakręć kran

2.Odkręć wąż od kranu. 3.Oczyść filtr.
4. Podłącz wąż dolotowy.

Czyszczenie filtra w pralce: 1. Odkręć rurę dolotową z tyłu urządzenia,

1. Wyciągnij filtr długimi szczypcami i założ go ponownie po oczyszczeniu.
2. Użyj szczotki do wyczyszczenia filtra. 4. Podłącz rurę dolotową.

Oczyć podajnik środka piorącego

1. Wciśnij miejsce na osłonie zmiękczacza wskazane na Rys. 1, strzałka A.
2. Podnieś pokrywkę, wyjmij osłonę zmiękczacza i umyj ją wodą. 3. Wyczyść wnętrze szczotką lub starą szczoteczką do zębów.
   4.Założ element na swoje miejsce i wsuń szufladkę podajnika.

Wysuń szufladkę podajnika i wciśnij A

Umyj szufladkę pod bieżącą wodą

Wyczyść wnętrze starą szczoteczką do zębów

Wsuń szufladkę na miejsce

Ostrożnie!

Do czyszczenia nie używaj alkoholu, rozpuszczalników, ani środków chemicznych.

Czyszczenie filtra pompy odpływowej

Ostrzeżenie!

• Uwaga na gorącą wodę!
• Poczekaj aż woda ostygnie.
• Przed konserwacją odłącz pralkę od prądu, by uniknąć porażenia prądem
• Filtr pompy odpływowej zbiera kawałki materiału oraz małe przedmioty.
• Aby zapewnić poprawne działanie pralki, należy czyścić go regularnie.

Otwórz dolną osłone

Wyciągnij wąż awaryjny i zdejmij z niego zatyczkę.

Po spuszczeniu wody odłóż wąż na miejsce

Otwórz zatyczkę obracając wąż w prawą stronę

Usuń zbędny materiał

Zamknij zatyczkę filtra i opuść ją.

Uwaga!

• Upewnij się, że zatyczka filtra i węża awaryjnego zostały poprawnie odłożone. Jeśli zatyczki nie zostaną dopasowane do otworów, grozi to wyciekiem wody.
• Podczas działania pralki, zależnie od programu, w pompie może znajdować się duża ilość gorącej wody. Pod żadnym pozorem nie zdejmuj ostony pompy podczas prania, zawsze poczekaj do zakończenia cyklu i opróżnienia pralki. Upewnij się, że ostona została poprawnie dokręcona.

■ Rozwiązywanie problemów

Opis	Powód Rozwiązanie
Pralka nie uruchamia się	Niedomknięte drzwiczki	Uruchom ponownie po zamknięciu drzwiczek Sprawdź
Nie da się otworzyć drzwiczek	Zabezpieczenie pralki uruchomiło się	czy ubrania nie blokują drzwiczek Odłącz zasilanie
Wyciek wody Nieszczelne połączenie rury dolotowej lub węża spustowego		Sprawdź i dokręć połączeniaOczyć wąż
Pozostałości środka piorącego	Nagromadzenie środka piorącego	Oczyść podajnik środka piorącego
Dioda lub ekran nie włącza się	Przewód zasilania niepodłączony lub obluzowany	Upewnij się, że wtyczka jest dobrze włóżona do gniazdka.Sprawdź połączenie
Nadmierny hałas		Sprawdź czy śruby mocujące zostały usunięteSprawdź czy pralka jest zainstalowana na płaskiej powierzchni
Opis	Powód Rozwiązanie
E30	Niedomknięte drzwiczki	Uruchom po domknięciu drzwiczek Sprawdź czy ubrania
E10	Problem z doprowadzaniem wody podczas prania	nie blokują drzwiczek Sprawdź ciśnienie wodyWyprostuj wąż
E21	Długie odprowadzanie wody	Sprawdź, czy filtr dolotowy nie jest zablokowany Sprawdź czy wążspustowy nie jest zablokowany
E12	Wylewanie się wody	Wyłącz pralkę i skontaktuj się z centrum serwisowym
EXX		Inne- Spróbuj naprawić błąd jeszcze jeśli naprawa nie powiedzie się, skontaktuj się z serwisem

Ostrożnie!

- Sprawdź urządzenie, uruchom je ponownie. Jeśli problem nie zostanie rozwiązany lub ekran pokazuje kod błędu skontaktuj się z serwisem.

■ Specyfikacja techniczna

Zasilanie 220-240V\~,50Hz

MAKS.Prąd 10A

Standardowe ciśnienie 0.05MPa\~1MPa wody

Model	Pojemność bębna	Wymiary (S*G*W mm)	Masa netto	Moc znamionowa:
TW-BJ110W4PL	10,0kg	595*635*850	74kg	2000W

■ Karty produktu

Znak towarowy	Toshiba
Nazwa modelu	TW-BJ110W4PL
Pojemność znamionowa w kg	10
Maksymalna prędkość wirowania (obr/min)	1400
Klasa efektywności energetycznej	A+++-30%
Roczne zużycie energii w kWh przy założeniu 220 cykli prania ze standardowymi programami prania tkanin bawełnianych w 60°C i 40°C z pełnym lub częściowym załadunkiem i przy stosowaniu trybów energooszczędnych. Rzeczywiste zużycie energii zależy od sposobu eksploatacji urządzenia.	167
Zużycie energii w W dla trybu wyłączenia	0,5
Zużycie energii w W dla trybu gotowości do pracy	1
Roczne zużycie wody w L przy założeniu 220 cykli prania ze standardowymi programami prania tkanin bawełnianych w 60°C i 40°C z pełnym lub częściowym załadunkiem i przy stosowaniu trybów energooszczędnych. Rzeczywiste zużycie wody zależy od sposobu eksploatacji urządzenia.	11440
Klasa efektywności prania od G (najmniejsza efektywność) do A (najwyższa efektywność)	A
Klasa wydajności wirowania od G (najmniejsza efektywność) do A (najwyższa efektywność)	B
Zużycie energii podczas standardowego prania w 60°C, pełne załadowanie w kWh/cykl	0,77
Zużycie energii podczas standardowego prania w 60°C, niepełne załadowanie w kWh/cykl	0,76
Zużycie energii podczas standardowego prania w 40°C, niepełne załadowanie w kWh/cykl	0,67
Czas trwania standardowego programu prania tkanin bawełnianych w 60°C przy pełnym załadunku w minutach	248
Czas trwania standardowego programu prania tkanin bawełnianych w 60°C przy częściowym załadunku w minutach	248
Czas trwania standardowego programu prania tkanin bawełnianych w 40°C przy częściowym załadunku w minutach	248
Zużycie wody podczas standardowego prania tkanin bawełnianych w 60°C przy pełnym załadunku, w litrach na cykl	57
Zużycie wody podczas standardowego prania tkanin bawełnianych w 60°C przy niepełnym załadunku, w litrach na cykl	50
Zużycie wody podczas standardowego prania tkanin bawełnianych w 40°C przy niepełnym załadunku, w litrach na cykl	50
Wilgotność resztkowa w %	53
Poziom emitowanego hałasu podczas prania w dB(A)	56
Poziom emitowanego hałasu podczas wirowania w dB(A)	78
Urządzenie do zabudowy T/N	nie

TOSHIBA
