Marka	Kernau
Model	KFDW 6751 W
Typ produktu	Zmywarka do zabudowy (w pełni integrowana)
Kolor	Biały
Wymiary (wys. x szer. x głęb.)	82 cm x 60 cm x 57 cm
Pojemność	14 kompletów
Poziom hałasu	44 dB(A)
Klasa energetyczna	D (nowa etykieta 2021)
Roczne zużycie energii	294 kWh
Roczne zużycie wody	3080 l
Liczba programów	6 (np. Eco, Auto, Intensywny, Szybki, Delikatny, Namaczanie)
Funkcje specjalne	Opóźniony start (1-24h), Blokada rodzicielska, Wskaźnik soli i nabłyszczacza, System ochrony przed wyciekiem AquaStop
Materiał kosza	Stal nierdzewna z powłoką antybakteryjną
System suszenia	Kondensacyjny (wymiennik ciepła)
Napięcie zasilania	230 V / 50 Hz
Maksymalna moc przyłączeniowa	2100 W
Ciężar netto	38 kg
Konserwacja	Regularne czyszczenie filtrów i ramion spryskujących; odkamienianie co 3 miesiące
Bezpieczeństwo	System AquaStop (podwójny wąż zabezpieczający przed wyciekiem)
Części zamienne	Dostępne przez autoryzowany serwis przez 10 lat od zakończenia produkcji
Instrukcja serwisowa	Dostępna na stronie producenta

Często zadawane pytania - KFDW 6751 W Kernau

Jak wybrać odpowiedni program mycia?

Wybierz program w zależności od zabrudzenia: Eco dla lekko zabrudzonych, Intensywny dla garnków, Szybki dla świeżych naczyń. Program automatyczny dostosowuje parametry do stopnia zabrudzenia.

Jak czyścić filtr zmywarki?

Odkręć filtr dolny, usuń resztki jedzenia pod bieżącą wodą. Czyść filtr co 2-4 tygodnie. Filtr główny i mikrosiatkę można myć w zmywarce w górnym koszu.

Co zrobić, gdy zmywarka nie myje naczyń?

Sprawdź, czy ramiona spryskujące się obracają i nie są zatkane. Upewnij się, że filtr jest czysty. Sprawdź poziom soli i nabłyszczacza. Jeśli problem występuje, wykonaj program czyszczenia zmywarki.

Jak zainstalować zmywkę do zabudowy?

Zmywarka wymaga wnęki o wymiarach 82x60x57 cm. Podłącz wąż dopływowy do zimnej wody, wąż odpływowy do syfonu. Wyrównaj nóżki. Przymocuj blat i panel frontowy zgodnie z instrukcją.

Czy mogę używać tabletek wszystko w jednym?

Tak, tabletki 3w1/7w1 są zalecane. Należy ustawić odpowiednią opcję w zmywarce (jeśli dostępna). Pamiętaj o dosypywaniu soli regenerującej do zmiękczacza wody.

Jak rozwiązać problem z nie domytymi naczyniami?

Sprawdź ustawienie koszy – nie blokuj ramion spryskujących. Użyj odpowiedniego programu. Zwiększ temperaturę lub dodaj więcej detergentu. Regularnie czyść filtr i ramiona.

Co oznacza kod błędu E15?

Kod E15 oznacza zadziałanie systemu AquaStop. Wyłącz zmywarkę, odłącz od zasilania, zamknij dopływ wody. Skontaktuj się z serwisem – może być wyciek w wężu lub module.

Jak odkamienić zmywkę?

Użyj środka odkamieniającego do zmywarek. Wlej do pojemnika na detergent, uruchom program w wysokiej temperaturze (np. 65°C) bez naczyń. Powtarzaj co 3 miesiące.

Czy można otworzyć zmywkę w trakcie programu?

Tak, ale program zostanie przerwany i po zamknięciu kontynuuje. Uważaj na gorącą parę. Nie otwieraj w fazie suszenia, aby nie zakłócić procesu.

Jak wymienić wąż dopływowy?

Zakręć zawór wody, odkręć starą wężę od zmywarki i zaworu. Podłącz nowy wąż (AquaStop) zgodnie ze strzałką. Sprawdź szczelność. W razie wątpliwości skontaktuj się z serwisem.

INSTRUKCJA OBSŁUGI KFDW 6751 W Kernau

• Specyfikacja techniczna 4
• Zgodność z normami i dane z badań .... 4

Wskazówki dotyczące bezpieczeństwa.... 6

• Recykling....6
• Informacje dotyczące bezpieczeństwa .... 7
  • Zalecenia ....12
• Przedmioty, które nie nadają się do mycia w zmywarce do naczyń ....13

Instalacja urządzenia....14

• Ustawienie urządzenia ....14
- Podłączenie wody 15
- Wąż doprowadzający wodę....16
- Wąż odprowadzający wodę......17
- Podłączenie elektryczne....18
- Umieszczanie urządzenia pod blatem....20
- Przed pierwszym uruchomieniem urządzenia....22

Przygotowanie urządzenia do użytku....22

• Odkamienianie wody....22
• Napełnianie solą....22
• Pasek do sprawdzenia twardości wody 23
• Regulacja zużycia soli 23
• Użycie detergentu 25
• Napełnienie dozownika detergentu 25
• Uniwersalne tabletki do zmywarki 25

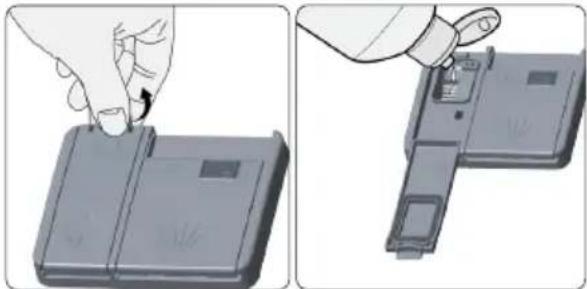

• Napelnianie dozownika środka nabłyszczającego oraz wykonanie ustawienia.... 26

Wkładanie naczyń do zmywarki....27

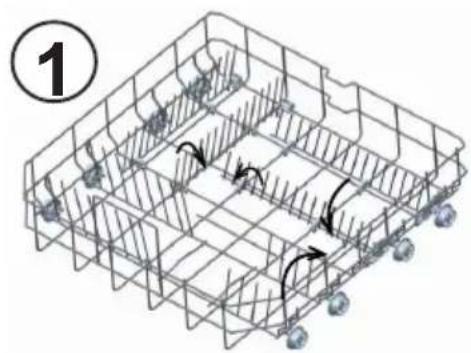

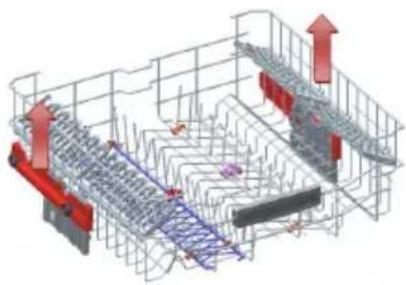

• Kosz górny 27

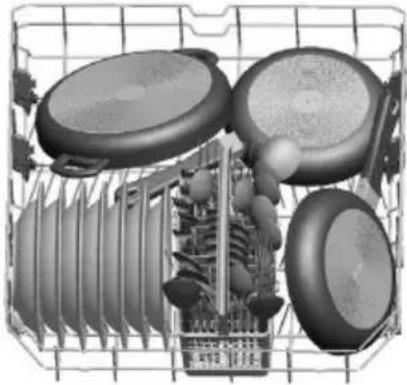

• Przykłady załadunku koszy 28
• Ważna uwaga dotycząca badań laboratoryjnych 29

Opis programów 3

- Programy....31

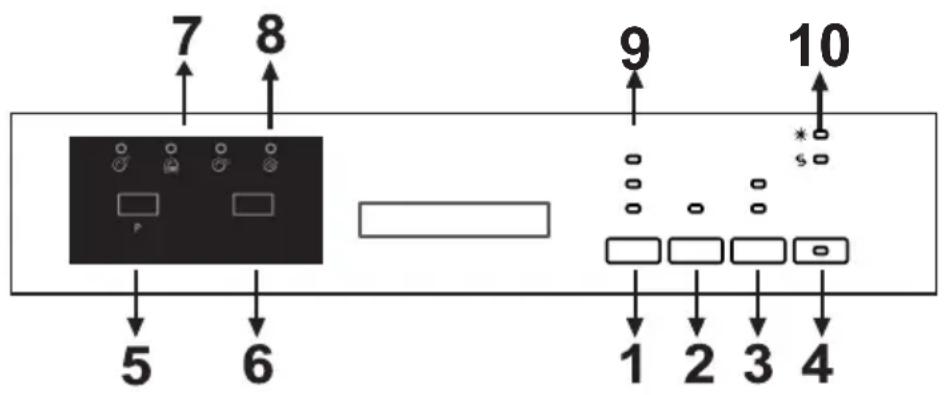

Uruchomienie urządzenia i wybór programu 33

• Przebieg programu.... 34
  • Anulowanie programu.... 34

Czyszczenie i konserwacja.... 35

• Filtry 35
• Ramiona natryskowe.... 36
• Filtr węża 36

Użytkowanie oszczędne i przyjazne środowisku.... 3

Kody błędów i co zrobić w przypadku awarii 37

Porady odnośnie użytkowania.... 39

1. Blat
2. Koszyk górny ze stelażem
3. Górne ramię natryskowe
4. Koszyk dolny
5. Dolne ramię natryskowe

6. Filtry

7. Tabliczka znamionowa

8. Panel sterowania
9. Dozownik detergentu i środka nabłyszczającego
10. Dozownik soli
11. Zatrzask koszyka górnego

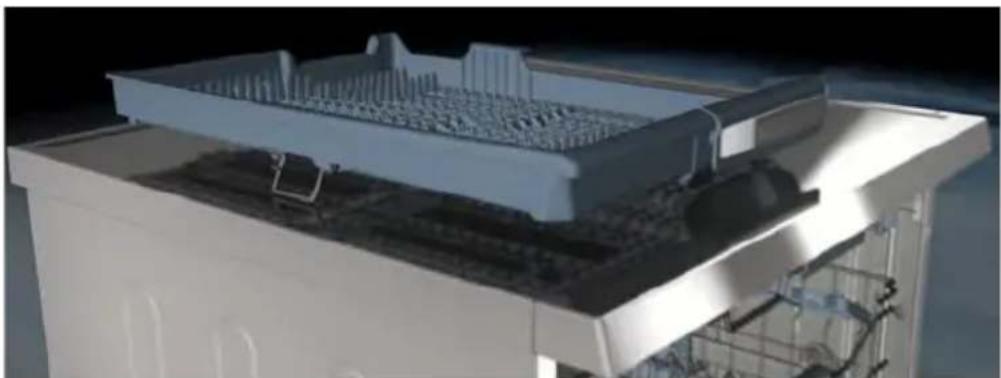

12. Górny koszyk na sztućce

System ten zapewnia lepszą wydajność suszenia naczyń.

Specyfikacja techniczna

Ładowność	15 standardowych kompletów naczyń
Wysokość 850 mm
Wysokość (bez blatu)	820 mm
Szerokość 598 mm
Głębokość	598 mm
Waga netto 46 kg
Przyłącze elektryczne	220-240 V, 50 Hz
Moc znamionowa	1900 W
Moc grzałki	1800 W
Moc pompy 100 W
Moc pompy odpływowej	30 W
Ciśnienie wody	0,03 MPa (0,3 bar)-1 MPa (10 bar)
Natężenie 10 A

Zgodność z normami i dane z badań / Deklaracja zgodności EU C€

Produkt ten spełnia wymagania wszystkich obowiązujących dyrektyw UE wraz z odnośnymi normami zharmonizowanymi, które przewidują oznakowanie CE.

Ważna informacja dla użytkowników: Aby uzyskać tę instrukcję obsługi w formie elektronicznej, prosimy o kontakt pod adresem: "[e-mail]". W e-mailu proszę podać nazwę modelu i numer seryjny (20 cyfr), które znajdują się na drzwiczkach urządzenia.

WSKAZÓWKI i ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA

Recykling

• Niektóre części składowe oraz opakowanie urządzenia zostały wyprodukowane z materiałów, które mogą zostać ponownie przetworzone.
• Części plastikowe są oznaczone skrótami międzynarodowymi: (>PE< , >PS< , >POM<, >PP<,)
• Części kartonowe wyprodukowano z papieru pochodzącego z recyklingu i powinny być wyrzucane do pojemników na odpady papierowe przeznaczone do recyklingu.
• Materiały te nie nadają się do wyrzucania do pojemników na śmieci. Należy je dostarczyć do odpowiednich punktów recyklingu.
• Aby uzyskać informacje odnośnie sposobów i miejsc utylizacji, należy skontaktować się z odpowiednim punktem recyklingu.

Pomóż chronić środowisko naturalne i zdrowie ludzkie. Włóż to opakowanie do właściwego pojemnika na papier jako surowiec wtórny. Pomóż w recyklingu odpadów z urządzeń elektrycznych i elektronicznych. Nie wyrzucaj urządzeń oznaczonych tym symbolem razem z odpadami domowymi. Zwrócić ten produkt do miejscowe punktu zbiórki surowców wtórnych, lub skontaktuj

się z urzędem miasta.

Ostrzeżenie: Niebezpieczeństwo obrażeń ciała lub uduszenia się! Odłącz to urządzenie od zasilania z sieci. Odetnij przewód zasilający i wyrzuć go. Usuń zamek drzwiczek, aby dzieci i zwierzęta nie mogły się zamknąć w środku tego urządzenia.

Informacje dotyczące bezpieczeństwa Podczas przyjmowania dostawy urządzenia

- Sprawdzić, czy urządzenie lub opakowanie nie zostało uszkodzone. Nigdy nie wolno uruchamiać urządzenia, jeżeli jest ono uszkodzone. przypadku należy skontaktować się z autoryzowanym punktem serwisowym.

- Opakowanie usuń w podany sposób, trzymaj je z dala od dzieci i wyrzucić je zgodnie z przepisami.

Na co należy zwrócić uwagę podczas instalacji urządzenia

- Wybierz odpowiednie, bezpieczne i równe miejsce do zainstalowania tego urządzenia.

- Wykonaj instalację i podłączenie urządzenia zgodnie z instrukcją.

- Instalacja oraz naprawa urządzenia powinna być wykonywana wyłącznie przez autoryzowany serwis.

- Stosuj wyłącznie oryginalne części zamienne.

- Przed instalacją upewnij się, że urządzenie jest

odłączone od sieci elektrycznej.

• Sprawdź, czy bezpiecznik domowej instalacji elektrycznej jest podłączony zgodnie z
• Wszystkie połączenia elektryczne muszą być zgodne z wartościami na tabliczce znamionowej.
• Dotyczy tylko Wielkiej Brytanii: Przewód zasilający tę zmywarkę jest zakończony wtyczką z 3 bolcami (z uziemieniem), która pasuje do standardowego gniazdka z 3 otworami (z uziemieniem). Nie wolno odcinać ani wyjmować trzeciego bolca (do uziemienia). Po zainstalowaniu zmywarki wtyczka powinna być łatwo dostępna.

- Zwróć szczególnie uwagę i upewnij się, że zmywarka nie stoi na elektrycznym przewodzie zasilającym.

- Używaj wyłącznie przewodu elektrycznego i zestawu węży dostarczonych wraz ze zmywarką.

- Do przyłączenia nie używaj przedłużaczy ani rozgałęźników. Po zainstalowaniu urządzenia wtyczka powinna być łatwo dostępna.

- Otwory wentylacyjne w zmywarce, ani w konstrukcji, w której jest wbudowana, nie mogą być zasłonięte.

- Po zainstalowaniu zmywarki w odpowiednim miejscu uruchom ją po raz pierwszy niezaładowaną. - Upewnij się, że złącza i przyłączenie węży są pewne i szczelne.

Codzienne użytkowanie

- Zmywarka ta przeznaczona jest wyłącznie do użytku domowego; nie używaj jej do żadnych innych celów. Użytkowanie komercyjne zmywarki powoduje unieważnienie gwarancji.

- Na drzwiczkach zmywarki nie wolno stawać ani siadać, ani niczym ich obciążać, ponieważ może to spowodować ich wyłamanie.

- Nie wlewaj do dozowników detergentu i środka nabłyszczającego zmywarki żadnych innych środków, niż detergenty i środki nabłyszczające przeznaczone specjalnie do zmywarek. Nasza firma nie odpowiada za szkody, które mogą wystąpić w urządzeniu w wyniku użycia niewłaściwych środków.

- Woda w części myjącej zmywarki nie jest wodą pitną, nie wolno jej pić.

- Ze względu na niebezpieczeństwo wybuchu nie umieszczać w części myjącej zmywarki żadnych chemicznych środków rozpuszczających, takich jak rozpuszczalniki.

- Sprawdź, czy przedmioty z tworzyw sztucznych są odporne na działanie temperatury przed myciem ich w zmywarce.

- Urządzenie to może być używane przez dzieci powyżej 8 lat i osoby o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby nieposiadające doświadczenia, lub znajomości

urządzenia, o ile odbywa się to pod nadzorem lub zgodnie z instrukcjami dotyczącymi bezpiecznej obsługi i o ile osoby rozumieją zagrożenia. Nie pozwalać dzieciom na zabawę urządzeniem. Dzieci nie powinny myć ani konserwować urządzenia bez nadzoru.

• Nie wkładaj do zmywarki żadnych przedmiotów, które są przeznaczone do mycia w zmy. Nie przepełniać również koszy zmywarki. Nasza firma nie odpowiada za zarysowania lub rdzewie ścianek wewnętrznych urządzenia spowodowane przesuwaniem koszy.
• Podczas pracy zmywarki pod żadnym pozorem nie wolno otwierać jego drzwiczek przede wszystkim ze względu na możliwość wypłynięcia gorącej wody. W przypadku otwarcia drzwiczek zadziała zabezpieczenie, które spowoduje wyłączenie urządzenia.
• Nie zostawiaj drzwiczek zmywarki otwartych. Nieprzestrzeganie tego może prowadzić do wypadków.
• Noże i inne ostro zakończone przedmioty wkładaj do koszyka na sztućce, ostrzem do dołu.
• Jeśli przewód zasilający jest uszkodzony, musi zostać wymieniony przez producenta, autoryzowany serwis lub osoby o równoważnych kwalifikacjach, aby uniknąć niebezpieczeństwa.
• Jeśli wybrano opcję "Yes" (Tak) funkcji

EnergySave, drzwiczki otworzą się po zakończeniu programu. Nie zamykać drzwiczek na siłę przez 1 minutę, aby uniknąć uszkodzenia mechanizmu automatycznego zamykania drzwiczek. W celu skutecznego suszenia drzwiczki muszą być otwarte przez 30 minut. ( w modelach z automatycznym otwieraniem drzwiczek)

Ostrzeżenie: Nie stawaj przed drzwiczkami po usłyszeniu sygnału automatycznego otwierania.

Bezpieczeństwo dzieci

• Po rozpakowaniu zmywarki usuń opakowanie z dala od dzieci.
• Nie pozwalaj dzieciom na zabawę zmywarką ani jej uruchamianie.
• Przechowuj detergenty oraz środki nabłyszczające poza zasięgiem dzieci.
• Nie pozwalaj dzieciom na przebywanie w pobliżu otwartego urządzenia, ponieważ wewnątrz niego mogą wciąż znajdować się pozostałości substancji czyszczących.
• Upewnij się, że zużyta zmywarka nie stanowi zagrożenia dla dzieci.
  Zdarzało się, że w zezłomowanych maszynach zamykały się dzieci. Aby temu zapobiec, należy wyłamać zamek w zmywarce i odciąć przewody elektryczne.

W przypadku wystąpienia usterki

- Wszelkie usterki zmywarki powinny naprawiać wyłącznie wykwalifikowane osoby. Naprawy, które

zostały wykonane przez osoby inne niż personel autoryzowanego serwisu, powodują gwarancji.

- Przed rozpoczęciem naprawy upewnij się, że zmywarka została odłączona od zasilania z sieci elektrycznej Wyłączyć bezpiecznik lub wyjmij wtyczkę zasilania z gniazdka. Wyjmując wtyczkę z gniazdka nie ciągnij za przewód. Upewnij się, że odłączony został dopływ wody.

Zalecenia

• Aby zaoszczędzić energię oraz wodę, usuń większe zanieczyszczenia z naczyń przed włożeniem zmywarki. Uruchamiać urządzenie po jego całkowitym zapełnieniu.
• Korzystaj z programu mycia wstępnego tylko wtedy, gdy to konieczne.
• Przedmioty takie jak miski, szklanki oraz garnki wkładaj do zmywarki dnem do góry.
  •Zalecamy, aby nie wkładać do zmywarki żadnych innych, ani więcej, naczyń, niż podano.
• Używaj zmywarki do mycia tylko takich przedmiotów, jakie nadają się do zmywania w zmywarce.
• Przed uruchomieniem programu upewnij się, że ramiona spryskiwaczy mogą się swobodnie portu

• Upewnij się, że sztućce i naczynia nie sprzęgły się ze sobą i są luki pomiędzy poszczególnymi przedmiotami.

• Upewnij się, że szklanki nie stykają się ze sobą.
  • Małe przedmioty wkładaj do koszyka na sztućce.

• Przedmioty lekkie wkładaj do górnego koszyka.
• Upewnij się, że rzeczy w zmywarce są nieruchome.

Przedmioty, które nie nadają się do mycia w zmywarce:

• Przedmioty zabrudzone popiołem z papierosów, woskiem świec, lakierem, farbą, substancjami chemicznymi oraz przedmioty wykonanych ze stopu żelaza.
• Sztućce z drewnianymi lub kościanymi trzonkami, z trzonkami pokrytymi kością słoniową lub masą perłową; przedmioty klejone, przedmioty zabrudzone ściernymi, kwasowymi lub zasadowymi chemikaliami.
• Przedmioty z tworzyw sztucznych nieodporne na działanie temperatury, pojemniki pokryte miedzią lub cyną.

- Przedmioty wykonane z aluminium lub srebra (mogą się przebarwić i utracić połysk).

Niektóre rodzaje delikatnego szkła dekoracyjnego, porcelana z ozdobnym nadrukiem – który może zostać starty nawet przy pierwszym myciu, niektóre przedmioty z kryształu – mycie w zmywarce powoduje z czasem utratę przeźroczystości, sztućce z naklejanymi elementami nieodpornymi na działanie temperatury, szkło z kryształu ołowiiowego, deski do krojenia, przedmioty wykonane z włókien sztucznych.

- Przedmioty wchłaniające płyny, takie jak gąbki i ściereczki do naczyń, nie nadają się do mycia w zmywarce.

Ostrzeżenie: Przy przyszłych zakupach zwracaj uwagę, aby kupować rzeczy nadające się do zmywania w zmywarce.

INSTALACJA URZĄDZENIA

Ustawienie urządzenia

Przy wyborze miejsca ustawienia urządzenia wziąć pod uwagę miejsce dogodne do wkładania i wyjmowania naczyń.

Nie ustawiać urządzenia w pomieszczeniu, w這是 temperatura pokojowa może spaść poniżej 0°C.

Przed ustawieniem wyjąć urządzenie z stosując się do podanych na opakowaniu zalece Ustawić urządzenie w pobliżu zaworu wody użytkowej i odpływu. Umieścić urządzenie biorąc pod uwagę to, że po wykonaniu podłączeń nie będzie możliwa ich zmiana.

Nie przesuwać ani też nie podnosić urządzenia, trzymając za drzwiczki lub panel.

Zostawić odstęp ze wszystkich stron urządzenia, aby można było je przesuwać podczas

Upewnij się, że przy ustawianiu zmywarki nie przyciśnięto węży dopływu i odpływu wody.

Ponadto upewnij się, że zmywarka nie stoi na przewodzie elektrycznym.

Wyregulować nóżki urządzenia tak, aby mogło ono stać poziomo i stabilnie. Prawidłowe ustawienie urządzenia zapewnia bezproblemowe otwieranie i zamykanie jego drzwiczek.

Jeżeli drzwiczki zmywarki nie zamykają się prawidłowo, sprawdź, czy zmywarka stoi stabilnie na podłożu, jeżeli nie, wyreguluj nóżki i zapewnij stabilność położenia.

Ostrzeżenie: Wszelkie prace instalacyjne mogą wykonywać wyłącznie wykwalifikowani technicy.

Podłączenie wody

Sprawdzić, czy domowa instalacja wodociągowa nadaje się do podłączenia zmywarki. Zaleca się również zainstalowanie filtra na wlocie rury do domu lub mieszkania, aby uniknąć uszkodzeń urządzenia spowodowanych przez różnego rodzaju zanieczyszczenia ( piasek, glina, rdza, itp. ) znajdujące się niekiedy w sieci wodociągowej lub instalacji wewnętrznej oraz zapobiec takim problemom jak żółknięcie i powstawanie osadów po myciu.

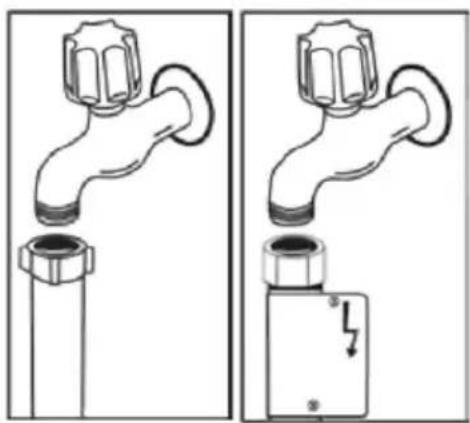

Wąż doprowadzający wodę

Nie używaj węża dopływu wody ze starej maszyny, jeśli został w domu. Użyj nowego węża dopływu wody dostarczonego wraz ze zmywarką. W przypadku podłączenia nowego lub długo nieużywanego węża doprowadzającego wodę do urządzenia przepłukać go wodą przed wykonaniem podłączenia. Podłączyć wąż doprowadzający wodę bezpośrednio do wylotu wody z kranu. Ciśnienie wody w kranie powinno wynosić co najmniej 0,03 MPa i nie więcej niż 1 Mpa. Jeśli ciśnienia wody przekracza 1 MPa, pomiędzy kran, a zmywarkę należy założyć upustowy zawór bezpieczeństwa.

Po wykonaniu przyłączenia należy całkiem otworzyć kran z wodą i sprawdzić szczelność. Ze względu na bezpieczeństwo zmywarki, po zakończeniu programu zmywania zawsze pamiętaj, aby zakręcić kran dopływu wody.

UWAGA: W niektórych modelach stosowane jest zabezpieczenie wycjęziech wody, Aquastop. W przypadku stosowania AquaStop, występują niebezpieczne naprężenia.

Nie przecinaj węża z Aquastop. Nie dopuścić do jego zagięcia ani skręcenia.

max 110cm min 50cm min 4cm

Wąż odprowadzający wodę

Wąż odprowadzający wodę może być podłączony albo bezpośrednio do otworu odprowadzającego wodę albo do króćca syfonu. Za pomocą specjalnej wygiętej rurki (jeśli jest dostępna), woda może być odprowadzana bezpośrednio do zlewu, zaczepiając wygiętą rurkę na krawędzi zlewu.

Połączenie to powinno znajdować się co najmniej 50 cm i maksymalnie 110 cm od płaszczyzny podłogi Odpowiednio zabezpiecz wąż odpływu wody przed wysunięciem się.

Ostrzeżenie: Gdy jest stosowany wąż odprowadzający dłuższy niż 4 m, naczynia mogą pozostawać brudne. W takim przypadku nasza firma nie ponosi za to odpowiedzialności.

Podłączenie elektryczne

Wtyczkę urządzenia z uziemieniem podłączyć do uziemionego gniazdka sieciowego o odpowiednim napięciu i natężeniu prądu. Przy braku instalacji uziemiającej, musi zostać ona wykonana przez elektryka z uprawnieniami. W przypadku używania zmywarki bez zainstalowanego uziemienia, nasza firma będzie zwolniona z odpowiedzialności za wszelkie szkody, jakie mogą wystąpić.

Domowa instalacja elektryczna powinna być wyposażona w bezpiecznik 10–16 A.

Urządzenie jest dostosowane do napięcia 220–240 V. Jeżeli napięcie w sieci zasilającej wynosi 110 V, podłączyć pomiędzy siecią i urządzeniem, transformator 110/220 V o mocy 3000 W.

Urządzenia nie wolno podłączać do sieci elektrycznej podczas ustawiania.

Zawsze stosować wtyczkę dostarczoną razem z urządzeniem.

Praca urządzenia przy niskim napięciu spowoduje pogorszenie się jakości mycia.

Kabel zasilający urządzenia powinien być wymieniany wyłącznie przez autoryzowany serwis lub uprawnionego elektryka. Nieprzestrzeganie tego może prowadzić do wypadków.

Dla bezpieczeństwa zawsze wyciągać wtyczkę z gniazdka sieciowego po zakończeniu programu mycia.

Ze względu na zagrożenie porażeniem prądem elektrycznym nie wyciągać wtyczki z gniazdka sieciowego mokrymi rękami.

Podczas odłączania urządzenia od elektrycznej sieci zasilającej zawsze ciągnąć za wtyczkę.

Nigdy nie ciągnąć za sam kabel.

Umieszczanie urządzenia pod blatem

Jeśli zmywarka ma być umieszczona pod blatem, sprawdzić, czy jest pod nim wystarczająco dużo miejsca i czy okablowanie i rury są do tego odpowiednie.1 Jeśli zdecydujesz, że miejsce pod blatem nadaje się do wstawienia zmywarki, zdejmij blat, jak pokazano na rysunku. 2

1 598 598 850 820 97 50 465° 570 85 ②

Ostrzeżenie: Podpora blatu, pod którego spodem znajdzie zmywarka po zdjęciu górnej pokrywy, musi być stabilna, aby urządzenie się nie chwiało. Aby zdjąć górną pokrywę urządzenia, odkręcić śruby, które ją przytrzymują. Znajdują się one w tylnej części urządzenia. Następnie wypchnąć panel przedni do tyłu, 1 cm od przedniej strony, i podnieść go.

Wyreguluj nóżki zmywarki odpowiednio do nachylenia podłogi. 3 Wsadź zmywarkę wsuwając ją pod blat, unikając zgniecenia i zgięcia węży. 4

Min 570 H Min 600 Wyrób Bez izolacji Z izolacją Wszystkie Wyroby Do 2. koszyka Do 3. koszyka Wysokość 820 mm 835 mm 830 mm 4 3

Ostrzeżenie: Po zdjęciu górnego blatu należy umieścić urządzenie w zamkniętej przestrzeni o wymiarach pokazanych na rys.

Ostrzeżenie: Jeśli ponownie używa się jej jako urządzenie wolnostojące, trzeba ponownie zamontować blat.

Przed pierwszym użyciem urządzenia

• Sprawdzić, czy parametry sieci elektrycznej oraz wodociągowej są zgodne z wartościami podanymi w instrukcji instalacji urządzenia.
  • Wyjąć wszystkie materiały opakowaniowe z wnętrza urządzenia.
  • Ustawić zmiękczacz wody.
• Dodać 1 kg soli do komory na sól i zalać wodą w taki sposób, aby woda się niemal przelewała.
  • Napełnić dozownik środka nabłyszczającego.

PRZYGOTOWANIE URZĄDZENIA DO EKSPLOATACJI

Waga odkamieniania wody

W celu zapewnienia dobrych wyników zmywania zmywarka potrzebuje miękkiej, tj. zawierającej mniej wapnia, wody. W przeciwnym razie na naczyniach oraz wewnątrz urządzenia pojawią się białe osady z kamienia. Będzie to miało ujemny wpływ na parametry zmywania, suszenia oraz nabłyszczania w urządzeniu. Gdy woda przepływa przez system zmiękczacza, jony powodującej jej twardość są usuwane, a woda osiąga poziom miękłości wymagany, aby osiągnąć optymalne wyniki zmywania. W zależności od poziomu twardości doprowadzanej wody jony powodujące twardnienie wody szybko kumulują się w systemie zmiękczacza. W związku z powyższym system zmiękczacza należy odświeżać, aby zawsze pracował z taką samą wydajnością również podczas kolejnego zmywania. W tym celu używa się soli do zmywarek.

Napełnianie solą

Stosować specjalną sól przeznaczoną do użycia w zmywarkach. Aby dodać sól, należy najpierw wyjąć kosz dolny, a następnie odkręcić pokrywę komory na sól.

Odkręcać w kierunku przeciwnym do ruchu wskazówek zegara. 12

Podczas pierwszego napelniania wsypać do komory 1 kg soli oraz dolać wody 3 w taki sposób, aby się przelewała. Jeśli dostępny jest lejek 4, użyć go, aby ułatwić napełnianie. Założyć pokrywę i zamknąć komorę. Jeśli na panelu sterowania włączy się kontrolka ostrzeżenia o braku soli, ponownie napełnić komorę solą.

Wodę włać do komory na sól jedynie przed pierwszym użyciem

Jeśli do komory na sól włóżona zostanie tabletka, nie napełniać komory całkowicie. Zalecamy stosowanie soli drobnoziarnistej lub w proszku przeznaczonej do zmiękczaczy.

Nie dodawać do urządzenia soli kuchennej. W przeciwnym wypadku parametry pracy komory zmiękczacza mogą się pogarszać wraz z upływem czasu. Podczas uruchamiania zmywarki komora na sól napełnia się wodą. W związku z tym należy wkładać sól zmiękczającą przed uruchomieniem urządzenia.

W ten sposób ewentualne rozsypane resztki soli zostaną natychmiast usunięte podczas zmywania. Jeśli natychmiast po dodaniu soli nie będzie przeprowadzany żaden cykl zmywania, należy włączyć krótki program zmywania przy pustym urządzeniu, aby nie dopuścić do uszkodzenia maszyny (korozji) spowodowanej solą rozsypaną podczas napełniania komory na sól.

Pasek do sprawdzenia twardości wody

Skuteczność urządzenia przy zmywaniu zależy od twardości wody wodociągowej. Z tego też powodu, urządzenie jest wyposażone w system zmiękczający wodę wodociągową. Skuteczność zmywania będzie większa, kiedy system zostanie prawidłowo ustawiony. Aby uzyskać informacje o twardości wody w danym obszarze, proszę skontaktować się z odpowiednimi instytucjami lub określić twardość wody za pomocą paska do sprawdzenia twardości wody, o ile jest on dostępny.

Wyjąć pasek z opakowania.	Odkręcić kran na ok. 1 min.	Zanurzyć pasek w wodzie na 1 sek.	Otrząsnąć pasek po wyjęciu z wody.	Poczekać 1 min.	Ustawić twardość wody w urządzeniu zgodnie z wynikiem uzyskanym podczas testu.
				min.	Poziom 1bardzo miękkaPoziom 2miękkaPoziom 3średnio twardaPoziom 4dość twardaPoziom 5twardaPoziom 6bardzo twarda

Regulacja zużycia soli

Tabela ustawień poziomu twardości wody

Poziom twardości wody	Niemieckie stopnie twardości dH	Francuskie stopnie twardości dF	Brytyjskie stopnie twardości dE	Wskaźnik poziomu twardości wody
1	0-5	0-9	0-6	Na wyświetlaczu pojawia się symbol L1
2	6-11	10-20	7-14	Na wyświetlaczu pojawia się symbol L2
3	12-17	21-30	15-21	Na wyświetlaczu pojawia się symbol L3
4	18-22	31-40	22-28	Na wyświetlaczu pojawia się symbol L4
5	23-34	41-60	29-42	Na wyświetlaczu pojawia się symbol L5
6	35-50	61-90	43-63	Na wyświetlaczu pojawia się symbol L6

Jeżeli twardość używanej wody przekracza 90 dF (francuskich stopni twardości wody) lub jeżeli używana jest woda pochodząca ze studni, zaleca się stosowanie filtrów oraz urządzeń uzdatniających wodę.

UWAGA: Twardość wody jest fabrycznie ustawiona na Poziom 3.

Ustawić system zmiękczający wodę zgodnie z twardością wody wodociągowej.

Ustaw stopień twardości wody w urządzeniu zgodnie ze stopniem określonym na pasku testowym w sposób określony poniżej.

• Jeśli urządzenie jest wyłączone, naciśnij przycisk wyboru programu (2).
• Naciśnij przycisk ON/OFF (1), aby włączyć zasilanie urządzenia, a następnie naciśnij i przytrzymaj przycisk wyboru programu (2) przynajmniej przez 3 sekundy.
• Jeśli włączony zostanie tryb „ustawienia stopnia twardości wody”, wyświetli się symbol „SL” przez 2 sekundy.
• Zwolnij przycisk wyboru programu(2). Wyświetli się ostatnio ustawiony stopień twardości wody.
• Naciśnij przycisk wyboru programu (2), aby ustawić żądany stopień twardości wody. Każde naciśnięcie przycisku wyboru programu powoduje zwiększenie stopnia twardości wody. Ustawienie stopnia twardości wody po pozycji 6 powróci do pozycji 1.
• Możesz nacisnąć przycisk ON/OFF (1), aby wyłączyć zasilanie urządzenia w celu zapisania niedawno wybranego stopnia twardości wody.

OSTRZEŻENIE: W przypadku przeniesienia zmywarki do innej lokalizacji skonfigurowanie ustawienia poziomu twardości wody zgodnie ze stopniem twardości wody w danym rejonie jest ważne ze względu na efektywność zmywania.

Użycie detergentu

Stosować detergent przeznaczony do zmywarek domowych.

Na rynku dostępne są detergenty w proszku, żelu oraz tabletkach, które są odpowiednie do użycia w domowych zmywarkach do naczyń.

Detergent powinien zostać umieszczony w dozowniku przed uruchomieniem urządzenia. Detergenty przechowywać w chłodnym, suchym miejscu poza zasięgiem dzieci.

Nie dodawać więcej detergentu niż jest to wymagane, gdyż może to spowodować zarysowania naczyń szklanych oraz doprowadzić do niecałkowitego rozpuszczenia się detergentu.

Więcej informacji odnośnie używanego detergentu uzyskacie Państwo kontaktując się bezpośrednio z producentem danego środka.

Napełnienie dozownika detergentu

Nacisnąć zatrzask pojemnika na detergent w sposób pokazany na rysunku ①. Pojemnik na detergent posiada wewnątrz linie określające ilość wsypanego detergentu. Ułatwiają one odmierzenie właściwej ilości detergentu. Całkowita pojemność pojemnika detergentu wynosi 40 cm ^3 . Otworzyć pojemnik detergentu i umieścić 25 cm ^3 detergentu w większym przedziale ⑥, w przypadku mocno zabrudzonych naczyń lub 15 cm ^3

detergentu, w przypadku mniej zbrudzonych naczyń ②. Jeżeli naczynia

pozostawały brudne przez dłuższy czas i znajdują się na nich zaschnięte resztki jedzenia lub jeżeli w zmywarce znajduje się duża ilość naczyń, należy umieścić 5 cm ^3 detergentu w pojemniku mycia wstępnego ⓐ i uruchomić zmywarkę.

W zależności od stopnia zabrudzenia i od poziomu twardości wody w danym obszarze, może być konieczne dodanie większej ilości detergentu do urządzenia.

Uniwersalne tabletki do zmywarki

Producenci detergentów produkują również uniwersalne tabletki do zmywarek nazywane „2 w 1”, „3 w 1”, „5 w 1’ itp.

Tabletki „2 w 1” zawierają detergent + sól lub środek nabłyszczający. Podczas korzystania z tabletek „2 w 1”, sprawdzić specyfikacje danych tabletek.

Inne tabletki mogą zawierać detergent + środek nabłyszczający + sól + różne inne dodatki.

Ogólnie, tabletki uniwersalne pozwalają uzyskać zadowalające rezultaty wyłącznie w określonych warunkach. Tego rodzaju detergenty zawierają określoną ilość środka nabłyszczającego i/lub soli.

Na co należy zwrócić uwagę podczas korzystania z tego rodzaju detergentów:

• Zawsze sprawdzać specyfikację produktu i upewnić się, czy jest to produkt uniwersalny.
• Sprawdzić, czy stosowany detergent jest odpowiedni do poziomu twardości wody wodociągowej stosowanej w zmywarce.
• Podczas stosowania detergentu, zawsze stosować się do instrukcji podanych na opakowaniu produktu.
• W przypadku stosowania detergentu w postaci tabletek, nigdy nie wkładać ich do wnętrza zmywarki ani do koszyka na sztućce. Wkładać je zawsze do pojemnika detergentu w dozowniku detergentu.
• Użycie tabletek daje pożądane rezultaty wyłącznie w określonych przypadkach stosowania. W przypadku stosowania tego rodzaju detergentów, proszę skontaktować się z producentem detergentu, aby uzyskać informacje odnośnie najbardziej odpowiednich warunków jego użycia.
• W przypadku, gdy warunki stosowania takich produktów i ustawienia urządzenia są odpowiednie, zapewniają zmniejszenie zużycia soli i/lub środka nabłyszczającego.

- Proszę skontaktować się z producentem detergentu, jeśli po wykorzystaniu detergentów „2 w 1” lub „3 w 1” nie są uzyskiwane dobre wyniki zmywania (jeśli na naczyniach występuje nalot i pozostają mokre). Zakres gwarancji urządzenia nie obejmuje żadnych skarg wynikających ze stosowania tych rodzajów detergentów.

Zalecane użycie: W przypadku użycia uniwersalnego detergentu, aby uzyskać lepsze rezultaty uzupełnić środek nabłyszczający w zmywarce, wybrać najniższe położenia ustawienia środka nabłyszczającego (1), a następnie nacisnąć przycisk detergentu w tabletkach. Jeżeli poziom twardości wody jest większy niż 4, należy napełnić solą dozownik soli. W przypadku korzystania z szybkich programów, nie zaleca się stosowania uniwersalnych detergentów.

Rozpuszczalność detergentów w tabletkach wytwarzanych przez różne firmy może różnić się w zależności od temperatury i czasu. Dlatego też, nie zaleca się stosowania takich detergentów do krótkich programów. Do takich programów bardziej odpowiednie jest stosowanie detergentów w proszku.

Ostrzeżenie: W przypadku wystąpienia jakiegokolwiek problemu związanego z użyciem uniwersalnych detergentów, należy bezpośrednio kontaktować się z producentem użytego detergentu.

W przypadku rezygnacji z użycia uniwersalnych detergentów

• Napełnić dozownik soli i środka nabłyszczającego.
• Ustawić najwyższe położenie ustawienia twardości wody i następnie uruchomić pustą zmywarkę.
• Ustawić poziom twardości wody.
• Wybrać odpowiednie ustawienie środka nabłyszczającego.

Napełnianie dozownika środka nabłyszczającego oraz wykonanie ustawienia

Aby napełnić komorę na środek nabłyszczający, należy zdjąć jej pokrywkę. Napełnić komorę środkiem nabłyszczającym do poziomu znacznika MAX, a następnie zamknąć pokrywkę. Należy uważać, aby nie przepelnić komory na środek nabłyszczający, i wytrzeć rozlany środek.

Aby zmienić poziom środka nabłyszczającego, przed włączeniem zmywarki należy wykonać poniższe kroki:

• Nacisnąć i przytrzymać przycisk programu.
• Włączyć zmywarkę.
• Przytrzymać przycisk programu, aż tekst „rA” zniknie z wyświetlacza. Ustawienie dawki środka nabłyszczającego odpowiada ustawionej twardości wody.
• Zmywarka wyświetli bieżące ustawienie.
• Zmienić poziom, naciskając przycisk programu.
• Wyłączyć zmywarkę, aby zapisać ustawienie.

Ustawienie fabryczne to „4”.

Jeśli naczynia nie są suszone prawidłowo lub są na nich plamki, należy zwiększyć poziom. Jeśli na naczyniach tworzą się niebieskie plamy, należy zmniejszyć poziom.

Poziom Dawka nabłyszczacza Wskaźnik
1Środek nabłyszczający nie jest odmierzany Na wyświetlaczu widnieje komunikat r1.
2Odmierzana jest 1 dawka. Na wyświetlaczu widnieje komunikat r2.
3Odmierzane są 2 dawki. Na wyświetlaczu widnieje komunikat r3.
4 Odmierzane są 3 dawki. Na wyświetlaczu widnieje komunikat r4.
5Odmierzane są 4 dawki. Na wyświetlaczu widnieje komunikat r5.

WKŁADANIE NACZYŃ DO ZMYWARKI

Naczynia umieszcza się w zmywarce w odpowiedni sposób.

Naczynia wkłada się do dwóch oddzielnych koszyków w zmywarce. Koszyk dolny służy do przedmiotów okrągłych i głębokich.

Koszyk górny służy do przedmiotów cienkich i wąskich. Aby uzyskać najlepsze rezultaty, zaleca się stosowanie siatki na sztućce.

Aby uniknąć ewentualnych obrażeń, naczynia z długimi trzonkami i ostrymi krawędziami układa się w koszyku ostrymi punktami do dołu lub poziomo.

Ostrzeżenie: Włóż naczynia do zmywarki w sposób, który nie powstrzyma ruchu górnego i dolnego ramion natryskowych.

Podpórki na naczynia

Pod tymi stelażami, dzięki funkcji regulowania wysokości, można umieścić szklanki różnych wielkości. Możesz używać stelaży o 2 różnych wysokościach.

Składane podpórki w górnym koszu są zaprojektowane, aby umożliwiać łatwiejsze układanie dużych rzeczy, jak garnki, patelnie itp. W razie potrzeby każdą część można złożyć osobno, lub można złożyć je wszystkie i uzyskać więcej miejsca. Aby nastawić składane stelaże albo się je podnosi, albo składa w dół.

Regulacja wysokości koszyka górnego, gdy jest pełny.

Mechanizm dostosowywania wysokości na górnym koszu zmywarki jest zaprojektowany, aby umożliwiać Ci dostosowanie wysokości kosza w górę lub w dół, bez konieczności wyjmowania go ze zmywarki, kiedy jest pełny, i powstanie większej ilości miejsca w górnej lub dolnej części zmywarki zgodnie z potrzebami. Fabrycznie kosz w zmywarce jest ustawiony w górnej pozycji. Aby podnieść kosz, złap go z obu stron i pociągnij do góry. Aby go obniżyć, ponownie chwyć go z obu stron i opuść. Sprawdź w mechanizmie dostosowywania załadowanego kosza, czy obie strony są w tej samej pozycji (góra lub dół).

W dolnym koszyku zmywarki są cztery składane stelaże, które ułatwiaj umieszczenie dużych przedmiotów, takich jak garnki, patelnie, itp. W razie potrzeby każdą część można złożyć osobno, lub można złożyć je wszystkie i uzyskać więcej miejsca. Aby je nastawić, podnosi się je, albo składa w dół.

Górny koszyk na sztućce

Do górnego koszyka na sztućce wkłada się widelce, łyżki i noże, długie czerpaki i drobne przedmioty.

Ponieważ łatwo można go wyjąć ze zmywarki, razem z nim można wyjąć umyte naczynia.

Górny koszyk na sztućce składa się z dwóch części; jeśli trzeba zrobić miejsce na naczynia w górnym koszyku, można wyjąć lewą lub prawą część górnego koszyka na sztućce, aby uzyskać więcej miejsca.

Ostrzeżenie: Noże i inne ostre przedmioty trzeba wkładać do koszyka na sztućce poziomo.

Alternatywne sposoby napełniania koszyków Koszyk dolny

Niewłaściwe napełnianie koszyków

Ważna informacja dla laboratoriów badawczych
Aby uzyskać szczegółowe informacje na temat testów wydajności, proszę zapytać pod adresem: "[e-mail]". W e-mailu proszę podać nazwę modelu i numer seryjny (20 cyfr), które znajdują się na drzwiczkach zmywarki.

OPIS PROGRAMÓW

Określenie programu

Nr programu 1 2 3
Nr programu Pre-washing (mycie wstępne)		Rapid Wash (szybkie mycie) 30 min	Delicate Wash (mycie delikatne)
Temperatury - 40°C 40°C
Rodzaj pozostałości potraw	Program mycia wstępnego pomagający w zmiękczeniu i usunięciu pozostałości potraw z zabrudzonych naczyń, które czekały na mycie przez kilka dni	Kawa, mleko, herbata, zimne mięsa, warzywa (niepozostawione przez długi czas)	Kawa, mleko, herbata, zimne mięsa, warzywa (niepozostawione przez długi czas)
Stopień zabrudzenia - Niski Średni
Ilość detergentu B: 25 cm3 / 15 cm3, A: 5 cm3	- B A + B
	Pre-washing (mycie wstępne)	Zmywanie w temp. 40°C Pre-washing (mycie wstępne)
	Koniec Płukanie na zimno Z	Zmywanie w temp. 40°C
		Płukanie na gorąco Płukanie na zimno
		Koniec Płukanie na gorąco
			Suszenie
			Koniec
Czas trwania programu (min)	15 30	74
Zużycie energii (kW/h)	0,02	0,90	0,95
Zużycie wody (litry)	4,2	10.9	13.9

Ostrzeżenie: Programy krótkie nie wymagają etapu suszenia. Wartości podane powyżej uzyskano w warunkach laboratoryjnych zgodnie z odpowiednimi normami. Te wartości mogą się różnić w zależności od sposobu i środowiska użytkowania produktu (napięcie źródła zasilania, ciśnienie wody, temperatura doprowadzonej wody).

Określenie programu

Nr programu Referencyjny 4 5 6 7
Nr programu Tryb Eco	(ekonomiczny)	Codzienny 60°C Super	50 min Intensywne zmywanie
Temperatury 50°C 60°C	65°C 65°C
Rodzaj pozostałości potraw	Kawa, mleko, herbata, zimne mięsa, warzywa (niepozostawione przez długi czas)	Kawa, mleko, herbata, zimne mięsa, warzywa (niepozostawione przez długi czas)	Zupy, sosy, ciasta, jajka, pilaw, ziemniaki i dania z piekarnika oraz dania smażone	Zupy, sosy, ciasta, jajka, pilaw, ziemniaki i dania z piekarnika oraz dania smażone
Stopień zabrudzenia Średni Średni Średni Wysoki
Ilość detergentu B: 25 cm3 / 15 cm3, A: 5 cm3	A + B A + B	A + B	A + B
	Pre-washing (mycie wstępne)	Pre-washing (mycie wstępne)	Zmywanie w temp. 65°C	Zmywanie w temp. 45°C
	Zmywanie w temp. 50°C	Zmywanie w temp. 60°C	Płukanie pośrednie	Zmywanie w temp. 65°C
	Płukanie na gorąco	Płukanie	Płukanie na gorąco	Płukanie na zimno
	Suszenie	Płukanie na gorąco	Koniec	Płukanie na gorąco
	Koniec	Suszenie		Suszenie
		Koniec		Koniec
Czas trwania programu (min)	221	94	50	117
Zużycie energii (kW/h)	0,94 1,12	1,35	1,61
Zużycie wody (litry)	9,0	14.4	10.7	15

Wybieranie programów i obsługa zmywarki

7 8 5 6 9 10 1 2 3 4

Można nacisnąć przycisk wł./wył. (4), aby włączyć zmywarkę. Kontrolki wł./wył. będą się świecić, dopóki zmywarka będzie włączona. Nacisnąć przycisk programów (5), aby ustawić odpowiedni program.

Nacisnąć przycisk Start/Pauza (6), aby ustawić odpowiedni program. Po uruchomieniu wybranego programu zapali się kontrolka zmywania i zostanie wyświetlony czas trwania programu. Jeśli drzwi zmywarki zostaną otwarte podczas trwania programu, numer programu i czas trwania programu będą wyświetlane naprzemiennie (7).

Przebieg programu można śledzić, obserwując lampki przebiegu programu (8) na panelu sterowania. Po włączeniu się kontrolki suszenia maszyna pozostanie cicho przez 40 do 50 minut.

UWAGA: Naciśnięcie przycisku opcji jeden raz (3) powoduje aktywację opcji połowy wsadu. Ta opcja skróci czas trwania wybranych programów w celu zmniejszenia zużycia energii i wody. W przypadku używania detergentu łączonego, który zawiera sól, środek nabłyszczający i inne elementy, należy nacisnąć przycisk opcji drugi raz, aby aktywować funkcję tabletki do zmywania (1). Można użyć przycisku Extra, aby dodać następujące funkcje do zgodnego programu zmywania.

Aktywowanie funkcji higieny zwiększa higieniczność procesu zmywania poprzez zmianę temperatury zmywania i czasu trwania bieżącego programu.

W przypadku wybrania funkcji dodatkowego płukania zaświeci się kontrolka dodatkowego płukania, a zatem do wybranego programu zostaną dodane etapy płukania, dzięki czemu naczynia będą czystsze i bardziej łąniące.

W przypadku wybrania funkcji dodatkowego suszenia zaświeci się kontrolka dodatkowego suszenia, a zatem w wybranym programie zostanie wydłużony etap suszenia, dzięki czemu naczynia będą bardziej suche.

Funkcji dodatkowej higieny i suszenia nie można wybrać jednocześnie, gdyż nie są one zgodne.

W przypadku użycia dodatkowej funkcji w ostatnio wybranym programie zmywania wybrana funkcja będzie aktywna w kolejnym wybranym programie zmywania. Aby anulować tę funkcję w nowo wybranym programie, należy nacisnąć i przytrzymać przycisk odpowiedniej funkcji, dopóki nie zgasną odpowiednie kontrolki lub nacisnąć przycisk wł./wył. (4), aby wyłączyć zmywarkę. Aby wykorzystać dodatkową funkcję w nowo wybranym programie, należy wybrać pożądane funkcje.

Aby zmienić czas opóźnienia, należy nacisnąć najpierw przycisk Start/Pauza, a następnie przycisk Opóźnienie (Delay) (2), aby wybrać nowy czas opóźnienia. Nacisnąć przycisk Start/Pauza, aby aktywować nowy czas opóźnienia. Aby anulować opóźnienie, należy naciskać przycisk Opóźnienie, dopóki czas opóźnienia nie będzie wynosić 0 godz.

UWAGA: W przypadku wyłączenia zmywarki po wyborze czasu opóźnienia i rozpoczęciu programu czas opóźnienia zostanie anulowany.

UWAGA: Można nacisnąć przycisk Opóźnienie (2) przed uruchomieniem programu, aby opóźnić program o 1 do 19 godzin.

UWAGA: Wskaźnik uzupełnienia soli (10) włączy się w przypadku braku lub niewystarczającej ilości soli. W takim przypadku należy uzupełnić sól w dozowniku.

UWAGA: Wskaźnik płynu nabłyszczającego (10) włączy się w przypadku braku lub niewystarczającej ilości płynu nabłyszczającego. W takim przypadku należy uzupełnić płyn nabłyszczający w dozowniku.

Korzystanie z blokady przed dostępem dzieci

Aby wyłączyć blokadę przed dostępem dzieci, należy ponownie naciskać jednocześnie przez 3 sekundy przyciski „Extra” i „Opcja”. Na wskaźniku pozostałego czasu programu zostanie wyświetlony na 2 sekundy symbol „CL”. Aby wyłączyć tę funkcję, należy ponownie nacisnąć jednocześnie przez 3 sekundy przyciski „Extra” i „Opcja”. „CL” mignie dwa razy.

Zmiana programu

Jeśli chcesz zmienić program w trakcie pracy urządzenia:

Naciśnij przycisk startu/pauzy.

P

Po zatrzymaniu programu należy użyć przycisku wyboru programu do ustawienia żądanego programu.

Naciśnij przycisk startu/pauzy, aeby uruchomić nowo wybrany program.

Nowo wybrany program będzie kontynuować pracę w miejsce poprzedniego programu.

Jeśli chcesz anulować program w trakcie pracy urządzenia:

Naciśnij przycisk startu/pauzy i przytrzymaj go przez trzy sekundy.

Podczas anulowania programu pulsuje wskaźnik zakończenia pracy. Urządzenie odprowadzi zużytą wodę w ciągu ok. 30 sekund.

Po włączeniu się wskaźnika zakończenia pracy naciśnij przycisk ON/OFF, aby wyłączyć urządzenie.

Odłącz urządzenie od zasilania. Zakręć zawór wody.

UWAGA: Nie wolno otwierać drzwiczek zmywarki przed zakończeniem programu.

UWAGA: Po zakończeniu programu mycia możesz pozostawić drzwiczki zmywarki uchylone, aby przyspieszyć proces suszenia.

UWAGA: Jeśli podczas cyklu mycia zostaną otwarte drzwiczki lub wystąpi przerwa w zasilaniu, działanie programu zostanie wznowione po zamknięciu drzwiczek lub przywróceniu zasilania.

CZYSZCZENIE I KONSERWACJA

Regularne czyszczenie urządzenia wydłuża jego żywotność.

W części myjącej urządzenia może gromadzić się kamień oraz tłuszcz. W takim wypadku należy:

Napełnić pojemnik detergentu bez wkładania jakichkolwiek naczyń do urządzenia, wybrać program o wysokiej temperaturze oraz uruchomić zmywarkę. Jeżeli będzie to niewystarczające, użyć specjalnego środka czyszczącego dostępnego na rynku. (Specjalny środek czyszczący przeznaczony specjalnie do czyszczenia zmywarek do naczyń).

Czyszczenie uszczelek w drzwiczkach urządzenia

Aby usunąć zabrudzenia nagromadzone na uszczelkach drzwiczek, regularnie wycierać uszczelki wilgotną szmatką.

Czyszczenie urządzenia

Co najmniej raz w miesiącu, czyścić filtry oraz ramiona natryskowe.

Przed rozpoczęciem procesu czyszczenia, wyciągnąć wtyczkę zasilania i zakręcić dopływ wody.

Podczas czyszczenia urządzenia, nie używać twardych materiałów. Czyścić przy pomocy delikatnego środka czyszczącego i miękkiej wilgotnej szmatki.

Filtry

Należy sprawdzić, czy na filtrach zgrubnym i dokładnym nie pozostały jakieś resztki jedzenia. Jeżeli znajdują się na nich resztki jedzenia, wyjąć filtry i dokładnie umyć pod bieżącą woda.

a. Mikrofiltr
b. Filtr zgrubny
c. Filtr metalowo/plastikowy

Aby zdjąć i umyć zespół filtrów, obrócić go w kierunku przeciwnym do ruchu wskazówek zegara i wyjąć podnosząc do góry ①.

Pociągnąć i wyjąć filtr metalowo/plastikowy ③. Następnie wyciągnąć filtr zgrubny z mikrofiltra ②. Przepłukać go dużą ilością wody pod bieżącą wodą. Zamontować ponowie filtr metalowo/plastikowy. Wstawić filtr zgrubny do mikrofiltru zgodnie z oznaczeniami. Zamocować mikrofiltr na filtrze metalowo/plastikowym i obrócić go zgodnie z kierunkiem strzałki. Filtr jest prawidłowo zamocowany, kiedy strzałka na mikrofiltrze znajduje się w położeniu pokazanym na rysunku ④.

• Nigdy nie wolno uruchamiać zmywarki bez założonych filtrów.
• Nieprawidłowo zamontowany filtr zmniejszy skuteczność zmywania.
• Czyste filtry są bardzo ważne do poprawnej pracy urządzenia.

b a 2

Sprawdzić, czy otwory w górnym i dolnym ramieniu natryskowym nie są zatkane. Jeżeli są w jakikolwiek sposób zatkane, wyjąć ramiona natryskowe i oczyścić je pod bieżącą wodą.

Dolne ramię natryskowe można usunąć, pociągając je do góry, a nakrętka górnego ramienia natryskowe może być usunięta przez odkręcenie jej w lewo.

Upewnić się, czy podczas montażu górnego ramienia natryskowego nakrętka jest całkowicie dokręcona.

Filtr węża

Filtr węża zapobiega uszkodzeniom urządzenia spowodowanym przez różnego rodzaju zanieczyszczenia (piasek, glina, rdza, itp.) znajdujące się niekiedy w sieci wodociągowej lub instalacji wewnętrznej oraz takim reklamacjom jak żółknięcie i powstawanie osadów po myciu. Sprawdzać okresowo filtr i wąż oraz czyścić je w razie konieczności. Aby wyczyścić filtr, zakręcić dopływ wody a następnie wyjąć wąż. Po wyjęciu filtra z węża, oczyścić go pod bieżącą wodą. Włożyć oczyszczony filtr z powrotem na jego miejsce wewnątrz węża. Zamontować ponownie wąż.

KODY BŁĘDÓW I CO ZROBIĆ W PRZYPADKU AWARII

KODBŁĘDU	OPIS BŁĘDU DZIAŁANIE
F5	Niewystarczający dopływ wody	Upewnij się, że dopływ jest całkowicie otwarty, a woda jest dostarczana do zmywarki.Zamknij dopływ wody, odłącz wąż doprowadzania wody od zaworu i oczyść filtry na obu końcach węża.Ponownie uruchom zmywarkę, a jeśli problem pozostał, skontaktuj się z serwisem
F3	Błąd ciągłości dopływu wody	Zamknij dopływ wodySkontaktować się z serwisem.
F2	Nie można odprowadzić zużytej wody ze zmywarki.	Wąż odprowadzania wody jest niedrożny.Filtry zmywarki mogą być niedrożne.Wyłącz i włącz zmywarkę i uruchom polecenie anulowania programu.Jeżeli błąd nie ustąpił, skontaktuj się z serwisem.
F8	Błąd grzałki Skontaktować się z serwisem
F1	Aktywny alarm przepelnienia wodą	Wyłącz zmywarkę i zamknij dopływ wody.Skontaktować się z serwisem.
FE	Uszkodzona karta elektroniczna	Skontaktować się z serwisem
F7	Błąd przegrzania (temperatura w zmywarce jest zbyt wysoka)	Skontaktować się z serwisem
F9	Błąd położenia przegródki	Skontaktować się z serwisem
F6	Czujnik uszkodzenia grzałki	Skontaktować się z serwisem

Jeżeli program nie chce się uruchomić

• Sprawdzić, czy urządzenie jest podłączone do zasilania.
• Sprawdzić domowe bezpieczniki.
• Upewnić się, czy zawór wody jest odkręcony.
• Upewnić się, czy drzwiczki zmywarki są zamknięte.
• Upewnić się, czy urządzenie zostało włączone przyciskiem On/Off.
• Upewnić się, czy filtr wlotowy wody oraz filtry w zmywarce nie są zatkane.

Jeżeli w pojemniku pozostają resztki detergentu

- Detergent został dodany do mokrego pojemnika.

Jeżeli po zakończeniu programu, w zmywarce pozostaje woda

• Wąż odprowadzający wodę jest zatkany lub zagięty.
• Filtry są zatkane.
• Program się jeszcze nie skończył.

Jeżeli urządzenie przestaje działać w trakcie zmywania

• Nastąpiła awaria zasilania.
• Awaria wlotu wody.
• Program może znajdować się w trybie oczekiwania.

Jeżeli podczas operacji mycia słychać wstrząsy i stuki

• Naczynia zostały nieprawidłowo ułożone.
• Ramiona natryskowe uderzają o naczynia.

Jeżeli na naczyniach pozostają resztki jedzenia

• Naczynia zostały nieprawidłowo ułożone w zmywarce, natryskiwana woda nie sięga do wszystkich miejsc.
• Kosz jest przeładowany.
• Naczynia opierają się o siebie.
• Użyto zbyt małej ilości detergentu.
• Wybrany został nieodpowiedni program.
• Ramię natryskowe jest zatkane resztkami jedzenia.
• Filtry są zatkane.
• Filtry są nieprawidłowo zamontowane.
• Pompa odpływowa jest zatkana.

Jeżeli na naczyniach występują białe smugi

• Użyto zbyt mało detergentu.
• Zbyt niski poziom ustawienia ilości środka nabłyszczającego.
• Nie użyto soli do zmiękczania, pomimo dużego stopnia twardości wody.
• System zmiękczania wody jest ustawiony na bardzo niskim poziomie.
• Pokrywa pojemnika na sól nie jest prawidłowo zamknięta.
• Został użyty detergent niezawierający fosforanów. Należy spróbować użyć detergentu zawierającego fosforany.

Jeżeli naczynia nie schną

• Został wybrany program bez operacji suszenia.
• Zbyt niski poziom ustawienia ilości środka nabłyszczającego.
• Naczynia zostały zbyt szybko wyjęte.

Jeżeli na naczyniach występują plamy rdzy

• Jakość naczyń ze stali nierdzewnej jest niewystarczająca.
• Wysoka zawartość soli w wodzie myjącej.
• Pokrywa pojemnika na sól nie jest prawidłowo zamknięta.
• Zbyt dużo soli dostało się do wnętrza urządzenia podczas uzupełniania soli.
• Nieprawidłowe uziemienie.

Jeżeli problem nadal występuje lub w przypadku jakiejkolwiek awarii, którą nie opisano powyżej, skontaktować się z autoryzowanym serwisem.

PORADY ODNOŚNIE UŻYTKOWANIA

1. Jeżeli urządzenie nie będzie używane przez dłuższy okres czasu.
2. Odłączyć zmywarkę od elektrycznej sieci zasilającej i zakręcić zawór wody.
3. Uchylić lekko drzwi, aby zapobiec powstawaniu nieprzyjemnych zapachów.
4. Utrzymywać wnętrze zmywarki w czystości.
5. Eliminowanie zaschniętych kropel wody
6. Użyć bardziej intensywnego programu.
7. Wyjąć z urządzenia wszelkie metalowe pojemniki.
8. Nie dodawać detergentu.
9. Prawidłowe ustawienie naczyń w zmywarce zapewni optymalne zużycie energii oraz najlepsze rezultaty mycia i suszenia.
10. Przed włożeniem naczyń do zmywarki, usunąć większe zabrudzenia.
11. Włączać zmywarkę po jej całkowitym napełnieniu naczyniami.
12. Z programu wstępnego mycia, korzystać wyłącznie wtedy, gdy jest to konieczne.
13. Stosować się do informacji o danym programie oraz o zużyciu mediów przy wyborze programu.
14. Urządzenia nie montować w bliskiej odległości od lodówki, ponieważ nagrzewa się ono do wysokiej temperatury.
15. Jeżeli urządzenie jest ustawione w miejscu, w którym temperatura może spaść poniżej 0°C, odprowadzić całkowicie wodę pozostałą w urządzeniu. Zakręcić zawór oraz odłączyć wąż doprowadzający wodę i pozwolić na wyschnięcie wnętrza zmywarki.

KARTA PRODUKTU (wg UE 1059/2010)

Nazwa lub znak handlowy dostawcy KERNAU
Identyfikator modelu wg dostawcy KFDW 6751 W/X
Pojemność znamionowa przy ustawieniach dla standardowego miejsca 15
Klasa efektywności energetycznej * A++
Roczne zużycie energii (AEC) kWh/rok (280 Cycle) ** 270
Zużycie energii (Et) w standardowym cyklu zmywania (kWh/ cykl) 0,94
Zużycie energii w trybie wyłączenia (Po) (W) 0,50
Zużycie energii w trybie czuwania (P1) (W) 1,00
Roczne zużycie wody (AWc), litry/rok (280 Cycle)*** 2520
Klasa efektywności suszenia**** A
Program standardowy *****	Eco
Czas trwania programu w standardowym cyklu zmywania (min)	221
Czas trwania trybu czuwania (Ti) (min)	-
Poziom emitowanego hałasu w dB (A) re 1 pW	47

* w skali od A +++ (najwyższa efektywność) do D (najniższa efektywność)

** Roczne zużycie energii przy 280 standardowych cyklach zmywania, napełnianiu zimną wodą, oraz trybach energooszczędnych. Rzeczywiste zużycie energii zależy od sposobu użytkowania zmywarki.

*** Roczne zużycie wody przy 280 standardowych cyklach zmywania. Rzeczywiste zużycie wody zależy od sposobu użytkowania zmywarki.

**** Klasa efektywności suszenia w skali od G (najmniejsza efektywność) do A (najwyższa efektywność).

****Program standardowy to standardowy cykl zmywania, do którego odnoszą się informacje na etykiecie oraz w niniejszej karcie. Jest to program do zmywania normalnie zabrudzonych naczyń stołowych, najbardziej efektywny pod względem łącznego zużycia energii i wody.
