INSTRUKCJA OBSŁUGI SmartTenne 3 CE UHD TECHNISAT

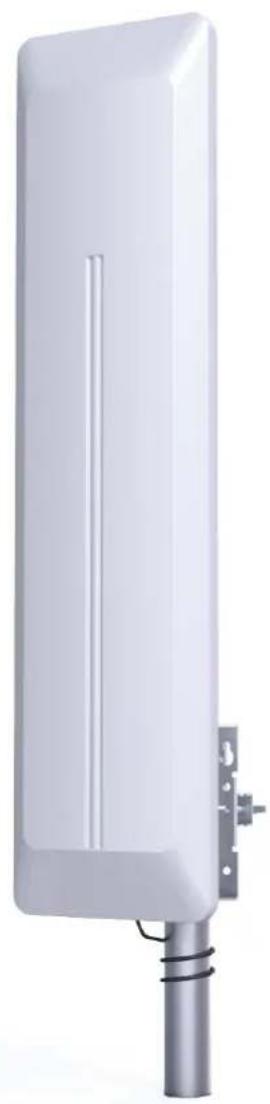

Instrukcja obsługi SMARTENNE 3 CE UHD

Zewnętrzna antena panelowa do odbioru cyfrowej telewizji naziemnej i radia DAB+.

Uwagi dotyczące recyklingu

Opakowanie tego urządzenia jest w całości wykonane z materiałów nadających się do ponownego przetworzenia. Prosimy o ich posortowanie i wrzucenie do odpowiednich pojemników na odpady recyklingowe. Po zakończeniu użytkowania tego odbiornika nie można wyrzucać go razem z normalnymi odpadami komunalnymi. Należy go oddać do utylizacji do specjalnego punktu zbiórki zużytych urządzeń elektrycznych i elektronicznych. W lokalnym urzędzie gminy uzyskają Państwo informacje o najbliższych punktach utylizacji odpadów.

Wprowadzenie:

Antena pozwala na odbiór cyfrowych programów telewizyjnych DVB-T/T2 oraz radia DAB+. Antena działa w paśmie VHF i UHF.

Bezpieczeństwo

• Przed rozpoczęciem korzystania z urządzenia proszę dokładnie przeczytać instrukcję obsługi.
• Proszę mieć świadomość wszystkich zagrożeń opisanych w instrukcji.
• Proszę postępować zgodnie z instrukcją.
• Proszę nie korzystać z urządzenia jeśli spadło do wody.
• Do czyszczenia proszę używać tylko suchej ściereczki.
• Proszę używać tylko z akcesoriami polecanymi przez producenta.
• Proszę odłączyć zasilanie w przypadku burzy, lub gdy urządzenie długo nie będzie używane.
• Wszystkie naprawy powinny być realizowane przez autoryzowany serwis.
• Proszę wyłączyć zasilanie podczas burzy i w przypadku gdy antena nie będzie dłużej używana.

Uwaga:

• Proszę na własną rękę nie zdejmować obudowy.
• Nie należy smarować / natłuszczać urządzenia.
• Nie należy umieszczać urządzenia na innych urządzeniach elektrycznych.

Właściwości urządzenia

• Możliwość montażu na ścianie, na maszcie lub balkonie
• Wbudowany filtr LTE/4G zapobiega zakłóceniom w odbiorze sygnału cyfrowego
• Bardzo dobry odbiór programów cyfrowych DVB-T/T2 oraz programów radiowych DAB+
• Regulowany szeroki kąt odbioru
• Wzmacniacz o wysokim wzmocnieniu i niskich szumach
• Obudowa odporna na działanie wody i promieni UV
• Zasilana przez dołączony zasilacz

Wskazówki dotyczące instalacji

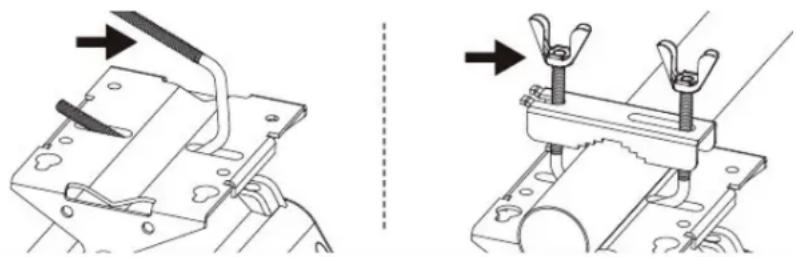

1. Instalacja obejmy.

Wlóż obejmę „U” do otworu uchwytu anteny, a następnie zamocuj zacisk w obejmie „U”. nałówż obejmę „U” na maszt antenowy/słupek balkonowy.

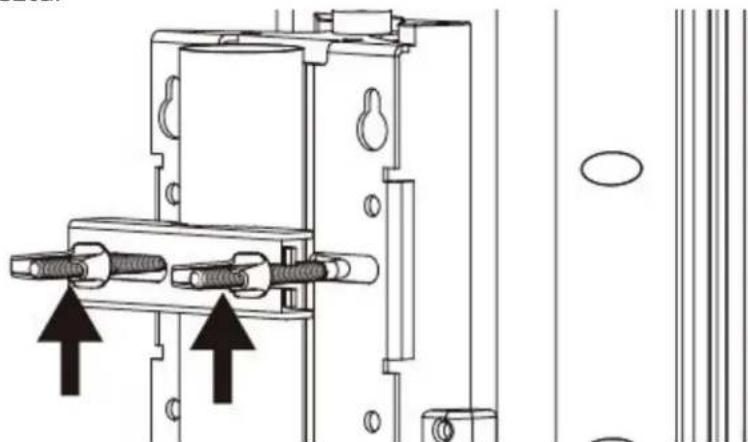

1. Instalacja do masztu.

Przełoż obejmę w kształcie litery „U” przez maszt, wyreguluj uchwyt anteny i dokręć śruby.

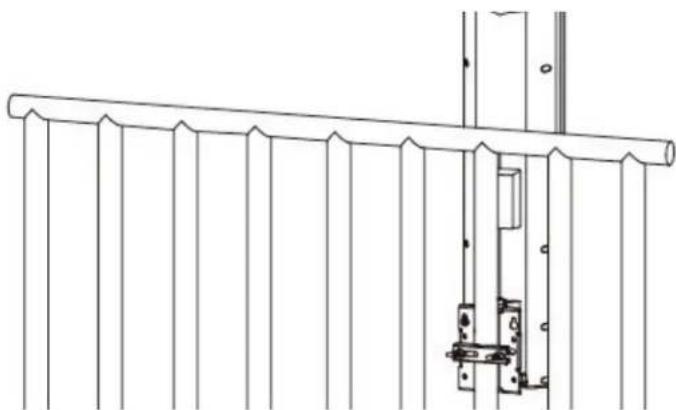

1. Montaż na balkonie.

Za pomocą obejmy w kształcie litery „U” proszę zamocować uchwyt anteny na poręczy i dokręcić śruby.

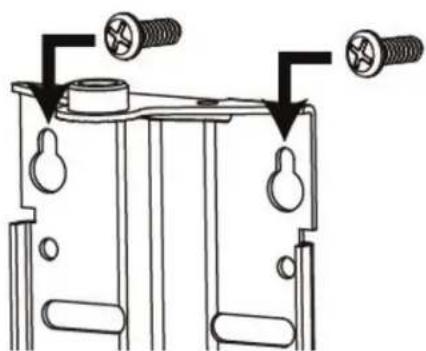

1. Mocowanie do ściany

Proszę wywiercić otwory i zamocować wkręty w ścianie odpowiednio do położenia otworów we wsporniku antenowym, następnie przymocować wspornik do ściany i zamocować śrubami.

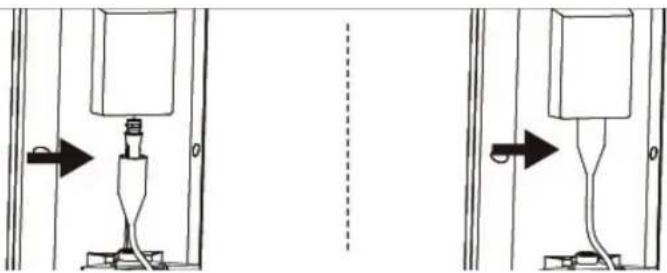

1. Podłączenie przewodu

Podłączyć kabel antenowy do gniazda wyjściowego anteny, a następnie przymocować wodood-porna pokrywę osłony połączeń, aby zabezpieczyć połączenie.

1. Regulacja kierunku odbioru

Dostosuj kierunek anteny, aż otrzymasz dobry sygnał.

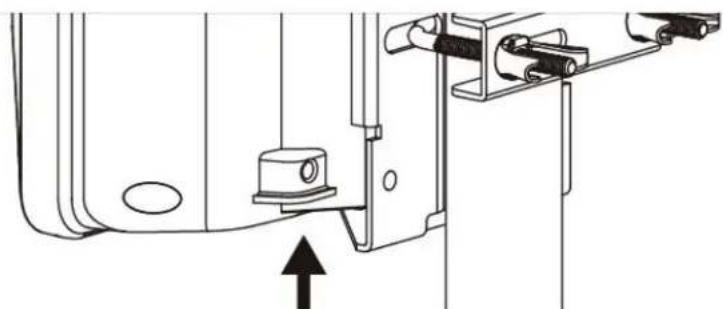

1. Bezpieczeństwo

Warto zabezpieczyć antenę przed upadkiem w przypadku gdy dojdzie do zerwania śrub mocujących (np. na skutek ciężkich warunków atmosferycznych). Proszę przeciągnąć linkę przez otwór w antenie i przywiązać do stabilnego elementu (np. barierki balkonu).

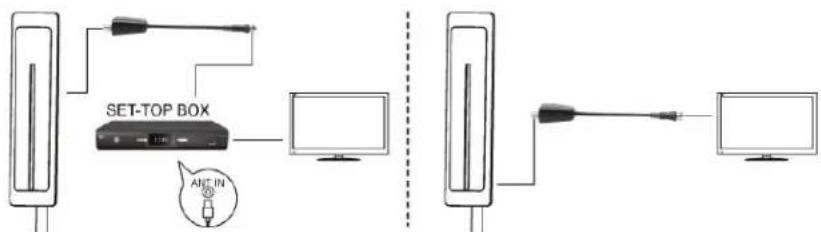

1. Podłączenie

Proszę podłączyć kabel sygnałowy z anteny do gniazda wejścia sygnału wzmacniacza, następnie należy podłączyć wtyczkę wyjścia wzmacniacza do odbiornika cyfrowego/TV. Proszę podłączyć zasilacz do gniazda zasilania i włączyć dekoder / TV.

Dane techniczne:

• Zakres częstotliwości: VHF: 174-230 MHz, UHF: 470-790 MHz
• Zakres odbioru: VHF/UHF
• Maksymalny poziom wyjściowy: 108dBuV
• Polaryzacja: horyzontalna
• Impedancja: 750hm
• Zasilanie: 12V/50mA

Kontakt

Serwis klienta TechniSat Digital Sp. z o.o.

tel.: [phone]

e-mail: [e-mail]

Czynne od poniedziałku do piątku w godzinach: 8:00-16:00

Zgodność

Antena SLIMTENNE CE UHD jest zgodna z zasadniczymi wymaganiami oraz innymi stosownymi postanowieniami, stadardami dyrektywy 2014/53/EU, 2001/95/EC, 2011/65/EU. Urządzenie spełnia wymagane przez UE normy.
