Typ produktu	Zmywarka do naczyń
Model	ZIM 429
Marka	Amica
Wymiary (wys. x szer. x gł.)	82 cm x 45 cm x 56 cm
Waga netto	42 kg
Napięcie zasilania	230 V, 50 Hz
Moc całkowita	1930 W
Bezpiecznik	10 A
Klasa energetyczna	A+
Efektywność zmywania	A
Efektywność suszenia	A
Pojemność	9 kompletów stołowych
Zużycie wody (program Eco)	10 l
Zużycie energii (program Eco)	0,78 kWh
Poziom hałasu	46 dB(A)
System zmiękczania wody	Regulowany twardość wody (wbudowany regulator)
Pojemnik na sól	ok. 1,2 kg

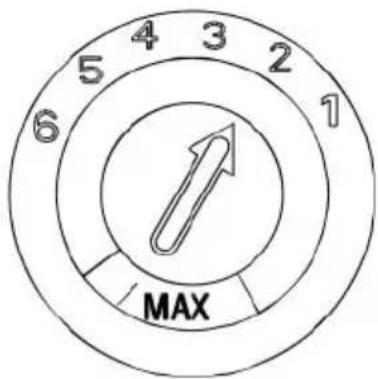

Dozownik nabłyszczacza	ok. 140 ml, regulacja dawki (1-6)
Dozownik detergentu	25 g (główna + komora wstępna 5 g)
Programy zmywania	Mycie wstępne, Krótki, Delikatny, Rapid 45', Eco 50, Express 60', Intensywny, Super Intensywny, Automatyczny
Funkcje specjalne	3 w 1, Opóźnienie startu (0-24 h, co 30 min), Mycie strefowe (górny/dolny kosz)

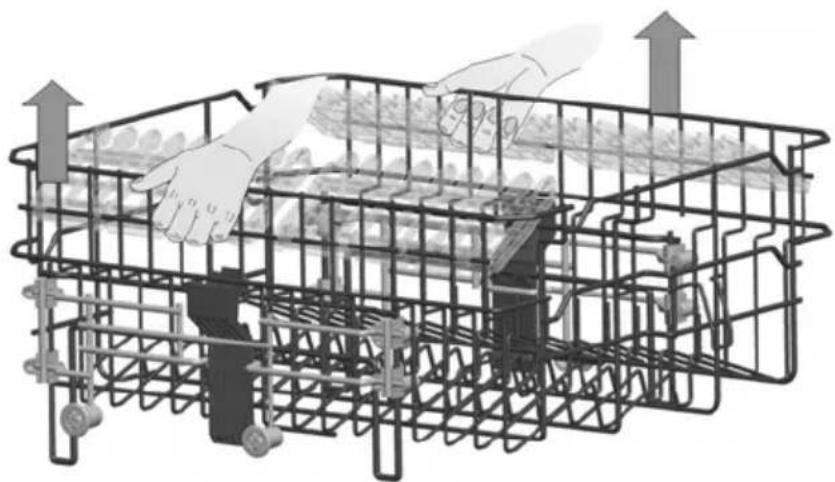

Regulacja kosza górnego	Dwupoziomowa regulacja wysokości
Koszyk na sztućce	Wyjmowany, z możliwością układania sztućców

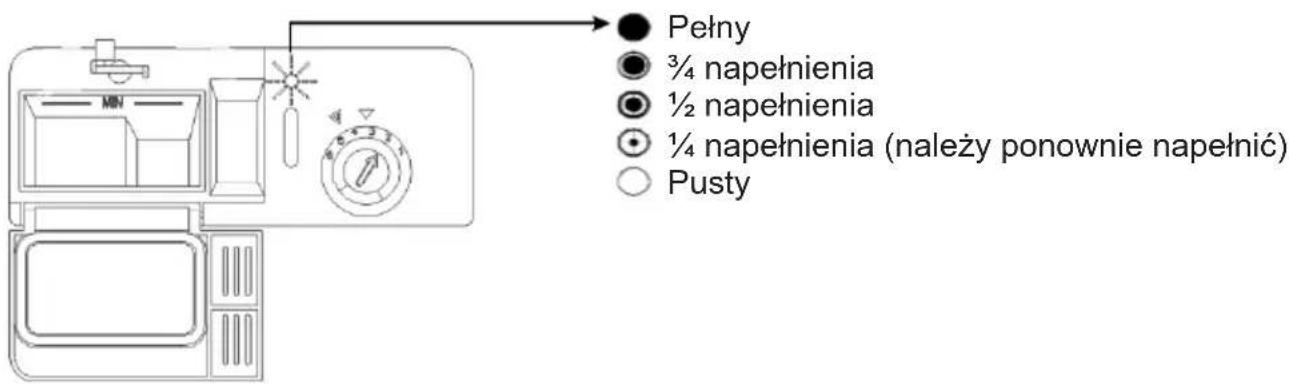

Wskaźniki	Brak soli, brak nabłyszczacza
System bezpieczeństwa	Aqua Stop (opcjonalnie), zabezpieczenie przed dziecięcym otwarciem
Montaż	Do zabudowy lub wolnostojący (zgodnie z instrukcją)
Czyszczenie filtrów	Regularne czyszczenie filtrów i ramion natryskowych

Często zadawane pytania - ZIM 429 AMICA

Jak wybrać odpowiedni program zmywania?

Naciśnij przycisk MENU wielokrotnie, aby wybrać program (np. Eco, Intensywny). Potwierdź przyciskiem OK i zamknij drzwi. Zmywarka uruchomi się po ok. 10 sekundach.

Co zrobić, jeśli naczynia po zmywaniu są mokre?

Sprawdź poziom nabłyszczacza – jeśli jest za niski, uzupełnij i zwiększ dawkę. Możesz też wybrać program z suszeniem (np. Eco 50). Po zakończeniu programu uchyl drzwi na chwilę.

Ile soli wsypać do zmywarki?

Pojemnik na sól mieści ok. 1,2 kg specjalnej soli do zmywarek. Przy pierwszym napełnieniu wlej 0,5 l wody, a następnie wsyp sól za pomocą dołączonego lejka. Po napełnieniu uruchom program mycia.

Czy mogę używać tabletek 3 w 1 bez soli i nabłyszczacza?

Tak, ale tylko z programami obsługującymi funkcję 3 w 1 (Eco 50, Intensywny, Automatyczny). Dla pozostałych programów nadal konieczne jest użycie soli i nabłyszczacza. Włącz funkcję 3 w 1 w menu.

Jak wyczyścić filtry w zmywarce?

Wyjmij kosz dolny, odkręć filtr gruboziarnisty (przekręć w prawo i pociągnij), wyciągnij filtr główny i mikrofiltr. Wypłucz je pod bieżącą wodą, a następnie zamontuj z powrotem – najpierw główny, potem mikrofiltr i gruboziarnisty, przekręcając zgodnie z ruchem wskazówek zegara.

Co oznacza błąd E1 na wyświetlaczu?

Błąd E1 oznacza zbyt długi czas pobierania wody. Sprawdź, czy zawór wodny jest otwarty, czy nie ma zablokowanych rur i czy ciśnienie wody jest odpowiednie (min. 0,4 bar).

Jak ustawić opóźniony start?

Wybierz program, a następnie naciśnij przycisk MENU dwukrotnie, aby aktywować opóźnienie startu. Przyciskami >< ustaw czas opóźnienia (0-24 h, co 30 min). Potwierdź przyciskiem OK i zamknij drzwi.

Czy mogę umyć w zmywarce naczynia z drewnianymi rączkami?

Nie – elementy drewniane, kościane, porcelanowe lub z masy perłowej nie nadają się do zmywarki. Unikaj też mycia alergenów takich jak aluminium, miedź, cyna oraz delikatnych szklanek dekoracyjnych.

Jak sprawdzić twardość wody?

Twardość wody możesz zmierzyć dołączonymi paskami testowymi lub skontaktować się z lokalnym zakładem wodociągów. Ustaw regulator twardości wewnątrz pojemnika na sól zgodnie z wynikiem (np. dla twardości 0-14°dH ustaw na symbol „-”).

Dlaczego w zmywarce pozostaje woda po cyklu?

Sprawdź, czy filtry nie są zatkane – wyczyść je. Upewnij się, że wąż odpływowy nie jest zgięty ani zablokowany. W razie potrzeby oczyść ramiona natryskowe z osadu.

INSTRUKCJA OBSŁUGI ZIM 429 AMICA

Przed podłączeniem wtyczki zmywarki do naczyń do gniazda zasilania i rozpoczęciem eksploatacji należy koniecznie uważnie przeczytać całą instrukcję obsługi i instalacji. Zawarte w niej wskazówki pomogą uniknąć ryzyka obrażeń ciała i uszkodzenia urządzenia.

Dokumentację zmywarki należy przechować w bezpiecznym miejscu w celu poprawnego użytkowania i ewentualnych konsultacji.

Niniejsza instrukcja obsługi została przygotowana dla różnych urządzeń i pewne opisane w niej funkcje mogą nie dotyczyć posiadanego przez Państwa urządzenia.

Amica

Szanowni Państwo,

W przypadku gdy zaistnieją jakiekolwiek problemy związane z użytkowaniem sprzętu Amica nasze Centrum Serwisowe zapewni Wam szybką i w pełni profesjonalną pomoc. Chcemy bowiem wszystkim, którzy zaufali marce Amica zagwarantować pełen komfort korzystania z naszego wyrobu.

1 Szybka i profesjonalna pomoc
2 Jeden ogólnopolski numer zgłoszeniowy
3 Telefoniczne porady w zakresie eksploatacji wyrobu
4 Terminowa i fachowa realizacja zleceń

Model zmywarki ....

Nr fabryczny :

①
②....

Numer centrum serwisowego:

0 801 801 800

Spis treści

Wstęp

1 Złomowanie Strona 5

Utylizacja ....5

Złomowanie starego urządzenia....5

2 Instrukcje bezpieczeństwa Strona 3

Przed instalacją ....5

Przed pierwszym użyciem 5

Bezpieczeństwo dzieci ......6

Codzienna obsługa 6

W razie problemów 6

3 Budowa urządzenia Strona 7

Wygląd urządzenia ....7

Panel sterowania 7

Opis sterowania....8

4 Ustawienia zmywarki Strona 10

Sposób ustawienia reg. twardości wody......10

Uzupełnianie soli w zmywarce....11

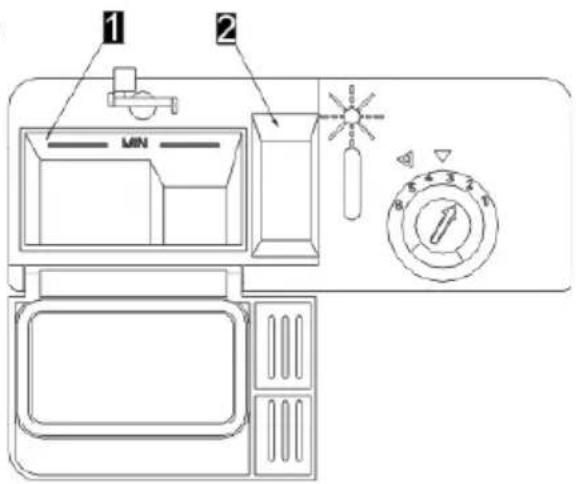

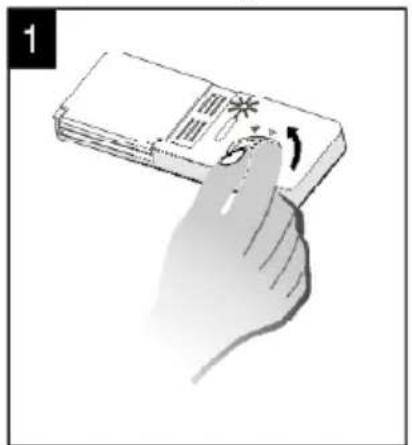

Napełnianie dozownika nabłyszczacza .....12

Napełnianie dozownika detergentu .....13

Pierwsze zmywanie ....16

Zmiana programu 16

5 Czego nie należy myć w zmywarce do naczyń Strona 17

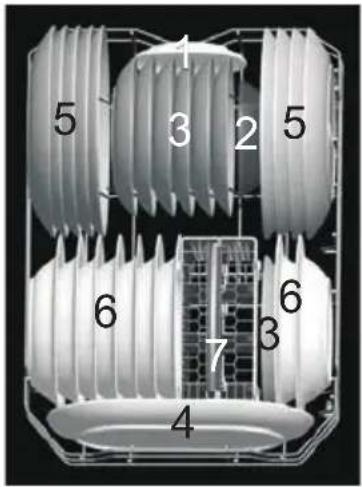

6 Ładowanie naczyń do zmywarki Strona 17

Kosz dolny ....17

Górny kosz 18

Koszyk na sztućce 19

7 Czyszczenie zmywarki do naczyń Strona 19

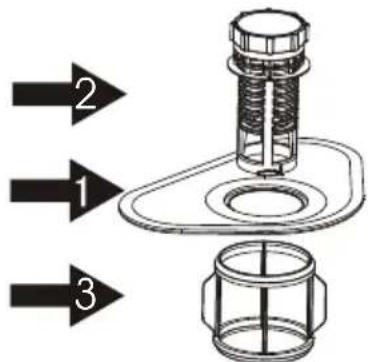

Czyszczenie filtrów .....20

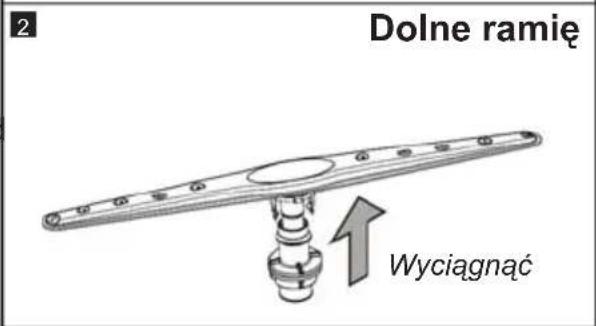

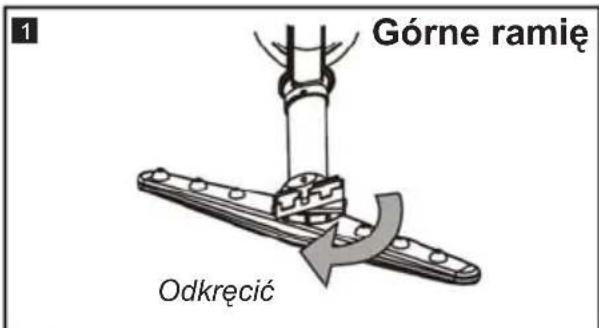

Czyszczenie ramion natryskowych....20

8 Dane techniczne Strona 26

9 Instrukcja instalacji Strona 26

10 Serwis Strona 27

1 Złomowanie

Utylizacja

Opakowanie i niektóre części urządzenia są wykonane z materiałów nadających się do powtórnego przetworzenia. Umieszczono na nich symbol recyklingu i informację o typie materiał.

Przed przystąpieniem do eksploatacji urządzenia należy usunąć opakowanie i pozbyć się go zgodnie z przepisami.

Ostrzeżenie

Opakowanie może być niebezpieczne dla dzieci.

Materiały nadające się do ponownego użytku można oddać do lokalnego skupu odpadów. Dodatkowe informacje można uzyskać u lokalnych władz i w punktach utylizacji odpadów.

Złomowanie starego urządzenia

Po zakończeniu okresu użytkowania nie wolno usuwać niniejszego produktu poprzez normalne odpady komunalne, lecz należy go oddać do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych. Informuje o tym symbol, szony na produkcie, instrukcji obsługi lub opakowaniu.

Zastosowane w urządzeniu tworzywa nadają się do powtórnego użycia zgodnie z ich oznaczeniem. Dzięki powtórnemu użyciu, wykorzystaniu materiałów lub innym formom wykorzystania zużytych urządzeń wnoszą Państwo istotny wkład w ochronę naszego środowiska.

Informacji o właściwym punkcie usuwania zużytych urządzeń udzieli Państwu administracja gminna.

Dziękujemy za Państwa wkład w ochronę środowiska.

Aby uniknąć zagrożeń, do czasu transportu należy uniemożliwić użytkowanie urządzenia.

Należy odłączyć wtyczkę i obciąć kabel zasilający. Ponadto, należy uszkodzić zamek w drzwiach.

2 Instrukcje bezpieczeństwa

Przed instalacja

Sprawdź urządzenie pod kątem uszkodzeń transportowych. Nigdy nie instaluj ani nie używaj uszkodzonego urządzenia. W razie wątpliwości skontaktuj się ze sprzedawcą.

Przed pierwszym użyciem

• Patrz Uwagi dotyczące instalacji (poniżej).
• Zleć instalację systemu uziemienia wykwalifikowanemu elektrykowi.

Producent nie odpowiada za jakiekolwiek szkody powstałe w wyniku użytkowania nieuziemionego urządzenia.

• Przed uruchomieniem urządzenia sprawdź, czy dane podane na tabliczce znamionowej są zgodne z danymi lokalnej sieci zasilającej.

• Na czas instalacji odłącz zmywarkę do naczyń od zasilania.

• Nie podłączaj urządzenia do sieci zasilającej za pomocą przedłużacza. Przedłużacze nie zapewniają dostatecznego bezpieczeństwa (np. mogą się przegrzewać).

• Zawsze używaj oryginalnej wtyczki dostarczonej z urządzeniem.
• Po zainstalowaniu urządzenia, wtyczka powinna być łatwo dostępna.

Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby o braku doświadczenia lub znajomości sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo.

Należy zwracać uwagę na dzieci, aby nie bawiły się zmywarką.

Bezpieczeństwo dzieci

• Nie pozwalaj dzieciom bawić się tym urządzeniem.
• Detergenty do zmywarek do naczyń mogą mieć działanie żrące dla oczu, ust i gardła. Przeczytaj uwagi dotyczące bezpieczeństwa, umieszczane przez producentów detergentów.
• Nigdy nie zostawiaj dzieci bez nadzoru, kiedy urządzenie jest otwarte. Mogą w nim być pozostałości detergentów.
• Woda w zmywarce nie nadaje się do picia. Niebezpieczeństwo obrażeń ze strony środków żrácych.
• Podczas otwierania drzwi w trakcie trwania programu należy zachować ostrożność ze względu na wysoką temperaturę wody
• Zawsze umieszczaj długie i ostre/spiczaste przedmioty (np. widelce, noże) w koszyku na sztućce, skierowane czubkiem w dół lub płasko na górnym koszu, aby uniknąć ewentualnych obrażeń.

Codzienna obsługa

• Używaj urządzenie tylko w gospodarstwie domowym do następującej czynności: zmywanie naczyń.
• Nie stosuj rozpuszczalników chemicznych w urządzeniu; istnieje zagrożenie wybuchem.
• Nie siadaj ani nie stawaj na otwartych drzwiach, ani nie kładź na nich żadnych przedmiotów. Urządzenie może się przewrócić.
• Nie otwieraj drzwi, kiedy urządzenie pracuje. Możesz wypuścić gorącą wodę lub pare.
• Nie zostawiaj otwartych drzwi, ponieważ mogą stwarzać zagrożenie.

W razie problemów

• Zlecaj naprawy i modyfikacje urządzenia tylko wykwalifikowanym pracownikom serwisu.
• W razie problemów lub napraw, odłącz urządzenie od sieci zasilającej:

- odłącz urządzenie, wyciągając wtyczkę,

- wyłącz bezpiecznik.

- Nie ciągnij za kabel, tylko za wtyczkę. Zamknij dopływ wody.

3 Budowa urządzenia

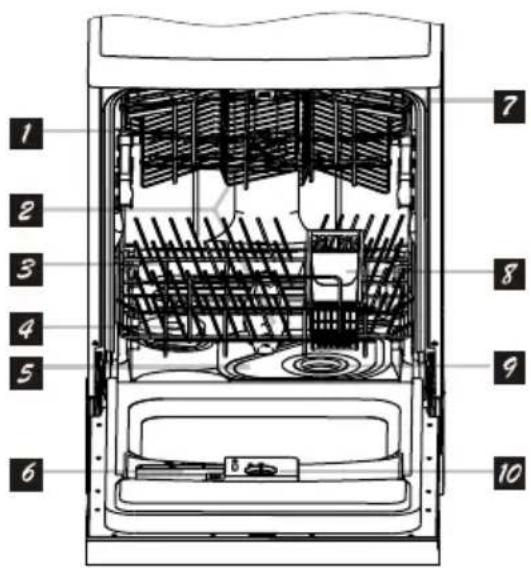

Wygląd urządzenia

Widok z przodu

Widok z tyłu

1 Kosz górny z prowadnicą
2 Ramiona natryskowe
3 Kosz dolny
4 Pojemnik na sól
5 Filtr główny
6 Dozownik detergentu
7 Półka górna
8 Koszyk na sztućce
9 Filtr cząstek stałych
10 Dozownik nabłyszczacza

11 Łacze węża odprowadzającego
12 Łacze węża doprowadzającego wodę
13 Taca dolna

Panel sterowania

1 Przycisk ON / OFF - włączenie/wyłączenie urządzenia
2 Przycisk "OK" - przycisk ten potwierdza wybór odpowiedniej funkcji lub opcji
3 Przycisk "przesuń w prawo" - powoduje przejście do pozycji menu w prawo
4 Przycisk "przesuń w lewo" - powoduje przejście do pozycji menu w lewo
5 Przycisk menu - wybór odpowiedniej funkcji urządzenia (patrz tabelka na kolejnej stronie)
6 wyświetlacz - pokazuje programy, aktualny czas pracy, czas opóźnienia i/lub błędy.

Opis sterowania

Przycisk "MENU" posiada 5 głównych funkcji które wybieramy naciskajać go kilkukrotnie:

Ilość naciśnięćprzycisku “MENU”	Funkcja
ustawione domyślnie	Programy
1 raz Zmywanie
2 razy Opóźnienie startu
3 razy 3 w 1
4 razy Język

1. Wybór programu (Programy)

Aby wybrać program zmywania należy:

• nacisnąć przycisk ON / OFF w celu uruchomienia urządzenia, wówczas zmywarka przejdzie w stan czuwania,
• zmywarka wyposażona jest w funkcję zapamiętywania ostatnio wykonywanego programu. W celu zaoszczędzenia czasu i chęci uruchomienia ostatnio zakończonego programu zmywania należy nacisnąć przycisk "OK" (symbol nr 2 na panelu),
• naciskać przycisk "MENU" w celu wybrania innego niż dotychczas programu (powyższa tabela), odpowiednią opcję można wybrać przy pomocy przycisków "<” oraz “>” (przyciski 3 i 4 na panelu),
• w razie konieczności uruchomienia programu “3 w 1” należy nacisnąć przycisk “MENU”
  trzykrotnie w celu wyboru funkcji “3 w 1”, następnie przy pomocy przycisków “<’ oraz “>” należy uruchomić funkcję “3 w 1”. Funkcja “3 w 1” działa tylko przy programach “ECO 50”, “intensywny”, “automatyczny”.

2. Mycie strefowe (Zmywanie)

Istnieją trzy sposoby załadowania zmywarki, można załadować tylko kosz górny, tylko kosz dolny lub oba kosze jednocześnie. Podczas zmywania zawartości tylko jednego kosza należy użyć tej funkcji w celu określenia który kosz jest załadowany.

Aby wybrać strefę zmywania należy:

- Nacisnąć przycisk ON / OFF w celu uruchomienia urządzenia, zmywarka przejdzie w stan czuwania.

- Naciśnąć dwukrotnie przycisk "MENU" (pozycja 5 na panelu) w celu aktywacji funkcji Mycie strefowe.

- Przy pomocy przycisków “<” oraz “>” należy wybrać kosz górny lub kosz dolny.

- Aby zakończyć wybór kosza, naciśnij przycisk “MENU” w celu przejścia do wyboru kolejnej funkcji lub przejścia w stan czuwania.

3. Opóźnienie startu:

Funkcja ta służy do opóźnionego włączenia się zmywarki w zakresie 0-24h w przedziałach 30minutowych. W funkcji opóźnienie startu możliwy jest załadunek górnego kosza, dolnego kosza lub obu jednocześnie.

Aby nastawić odpowiedni czas, po którym zmywarka zacznie pracę należy:

- nacisnąć przycisk ON / OFF w celu uruchimienia urządzenia, zmywarka przejdzie w stan czuwania,

- wybrać odpowiedni program zmywania (patrz pkt 1 na poprzedniej stronie),

- nacisnąć dwukrotnie przycisk "MENU" (pozycja 5 na panelu) w celu aktywacji funkcji opóźnienie startu,

- nacisnąć przycisk “>” (pozycja 3 na panelu) w celu zwiększenia liczby godzin po którym zmywarka rozpocznie pracę (zmiana odbywa się w przedziałach 30minutowych). Zakres wynosi 0-24h

- nacisnąć przycisk “<” (pozycja 4 na panelu) w celu zmniejszenia liczby godzin po którym zmywarka rozpocznie pracę ((zmiana odbywa się w przedziałach 30minutowych),

- Jeżeli to konieczne wybierz strefę mycia (górny kosz lub dolny kosz). W tym celu należy postąpić jak w pkt 3- mycie strefowe,

- nacisnąć przycisk "MENU" w celu przejścia do wyboru kolejnej funkcji lub przejścia w stan czuwania.

4. Funkcja "3 w 1"

W funkcji “3 w 1” możliwy jest załadunek górnego kosza, dolnego kosza lub obu jednocześnie. Any wybrać funkcję “3 w 1” należy

- nacisnąć przycisk ON / OFF w celu uruchimienia urządzenia, zmywarka przejdzie w stan czuwania,

- nacisnąć trzykrotnie przycisk "MENU" (pozycja 5 na panelu) w celu aktywacji funkcji "3 w 1",

- przy pomocy przycisków “<” oraz “>” włączyć funkcję “3 w 1”,

- nacisnąć przycisk “MENU” w celu przejścia do wyboru kolejnej funkcji lub przejścia w stan czuwania.

⚠ Pozostałe informacje dotyczące programu “3 w 1” znajdują się na stronie 12.

5. Wybór języka

Aby wybrać odpowiedni język w którym będą wyświetlane komunikaty należy:

• nacisnąć przycisk ON / OFF w celu uruchomienia urządzenia,
• nacisnąć przycisk "MENU" czterokrotnie w celu wybrania funkcji "język",
• wybrać język polski przyciskami 5 oraz 6,
• nacisnąć przycisk "MENU" w celu zakończenia wyboru języka i przejścia do wyboru innej funkcji.

Uruchomienie zmywarki

• Gdy wszystkie funkcje i opcje są ustawione prawidłowo należy nacisnąć przycisk "OK" w celu zakończenia ustawień, na wyświetlaczu pojawi się komunikat "Proszę zamknąć drzwi".
• Zamknij drzwi zmywarki w celu rozpoczęcia procesu zmywania (podczas poprawnego zamknięcia drzwi zmywarki będzie słyszalny dźwięk zamka drzwi- klik).
• Około 10 sekund po prawidłowym zamknięciu drzwi zmywarka rozpocznie pracę.

4 Ustawiania zmywarki

Zmiękczanie wody

Zmywarka wymaga wody nie zawierającej wapnia. Twarda woda zostawia ślady na naczyniach. Zmywarka posiada specjalny system zmiękczający wodę, który pozbawia twardości wodę kranową. Poprawne ustawienie tego systemu zwiększa skuteczność mycia.

Aby sprawdzić twardość wody w danej lokalizacji, skontaktuj się z lokalną stacją wodociągów lub określ poziom twardości za pomocą dołączonych pasków testowych.

W razie przeprowadzki, poziom twardości wody prawdopodobnie ulegnie zmianie. Aby uzyskać optymalną skuteczność mycia należy koniecznie ponownie sprawdzić twardość wody.

Poziom twardości wody

Twardość wody dla różnych skal				Ustawienie regulatora twardości wody	Przybliżone zużycie soli regeneracyjnej w gramach na cykl
mmol/l	Skala bryt.°dE	Skala niem.°dH	Skala fran.*°dF
0-1,4 0-	10 0-8 0-	14 / 0
1,4-3,9 10-28 8-22		14-39 Ustawienie	na symbol “-” 20
3,9-8 28-56 22-45		39-80 Ustawienie	na środek 40
>8 >56	>45 >80	Ustawierie na symbol	“+”	60

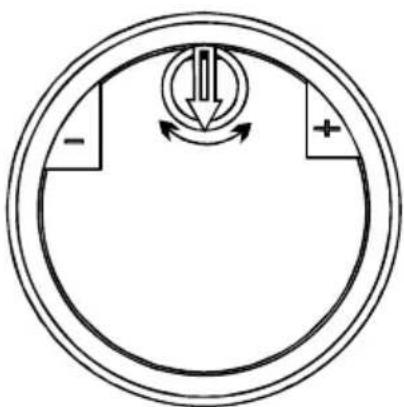

Sposób ustawiania regulatora twardości wody

Regulator twardości wody znajduje się wewnątrz komory zmywarki i jest dostępny dopiero po odkręceniu korka pojemnika na sól regeneracyjną.

Aby ułatwić sobie regulację, można skorzystać z wkrętaka płaskiego.

⚠ Uwaga

Przed uruchomieniem zmywarki po raz pierwszy, w przypadku twardej wody, należy bezwzględnie napełnić odpowiedni zasobnik zmywarki, solą regeneracyjną.

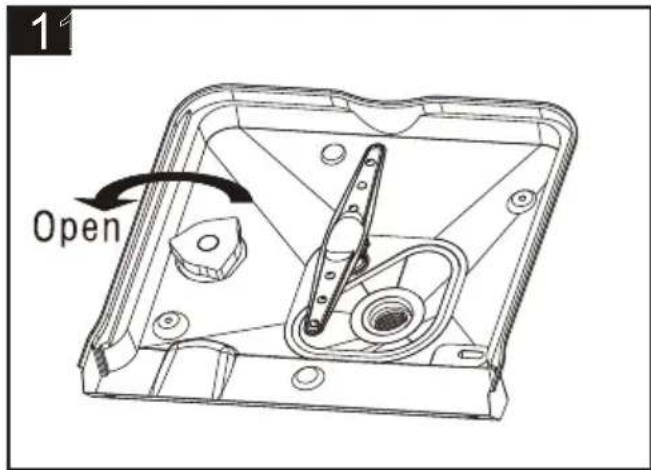

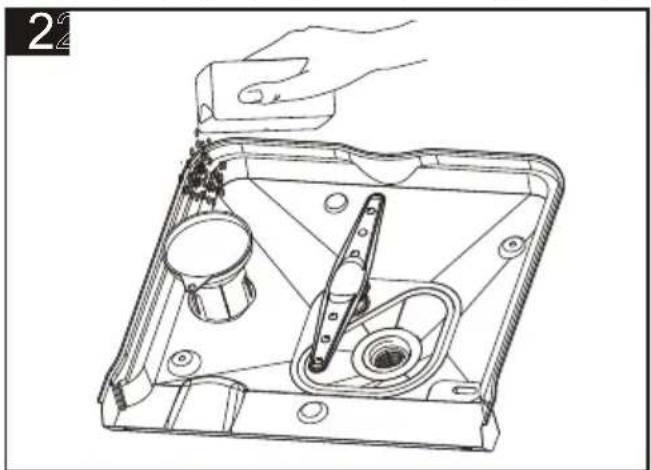

Uzupełnianie soli w zmywarce

⚠ Uwaga

Do zmiękczania wody stosuj tylko specjalną sól do zmywarek do naczyń.

Producent nie odpowiada za szkody powstałe w wyniku zastosowania nieprawidłowego rodzaju soli.

Nie stosuj soli gruboziarnistej, ponieważ późno wywołuje w wodzie odpowiednie stężenie, co może powodować świecenii lampki braku soli przez cały czas.

Małe ziarenka lub sól w proszku znacznie łatwiej się rozpuszczają.

Nigdy nie stosuj soli kuchennej ani stołowej. Te rodzaje soli nie rozpuszczają się łatwo w wodzie i uszkodzą układ zmiękczania.

Wyjmij dolny kosz ze zmywarki.

Odkręć korek pojemnika na sól, obracając go przeciwnie do ruchu wskazówek zegara (rys.1).

Przy pierwszym napełnianiu wlej 0,5 litra wody do pojemnika na sól.

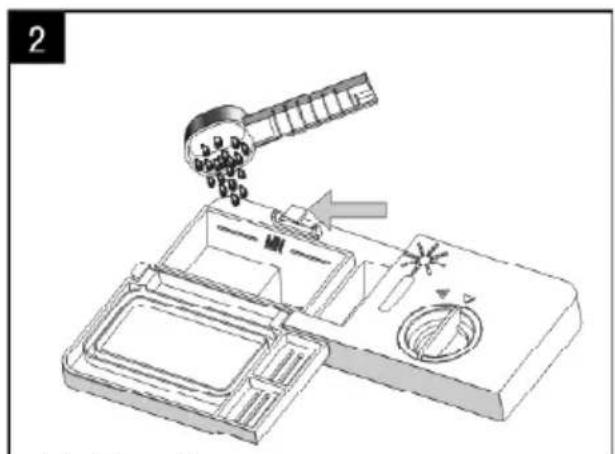

Wsyp sól do pojemnika, używając dołączonego lejka (rys. 2).

Wsyp dość soli, aby napełnić pojemnik. Pojemnik mieści około 1,2 kg.

Dokładnie zakręć korek.

Rozpocznij program mycia natychmiast po napełnieniu pojemnika na sól. Program mycia zapobiegnie uszkodzeniu urządzenia przez wyciek roztworu soli.

Gdy zmywarka wyposażona jest w kontrolę braku soli, po napełnieniu pojemnika zmywaki solą, kontrolka zazwyczaj zgaśnie po kilku dniach (woda w zasobniku musi osiągnąć odpowiednie stężenie)

⚠ Uwaga

Po każdorazowym uzupełnieniu soli regeneracyjnej należy uruchomić program zmywania.

Napełnianie dozownika nabłyszczacza

Nabłyszczacze wspomagają proces płukania i zapobiegają powstawaniu śladów lub smug na naczyniach. Należy stosować tylko nabłyszczacze przeznaczone do zmywarek do naczyń.

Dozownik nabłyszczacza znajduje się na wewnętrznej ścianie drzwi zmywarki.

Odkręć korek nabłyszczacza (Rys.1)

Ostrożnie wlej nabłyszczacz (Rys. 2) obserwując wskaźnik (patrz poniżej).

Zakręć korek nabłyszczacza (Rys.3)

Dokładnie zetrzyj rozlany nabłyszczacz. Nadmiar nabłyszczacza spowoduje powstanie zbyt dużej ilości piany, co może utrudnić mycie.

Podczas napełniania dozownika nabłyszczaczem, wskaźnik będzie stopniowo się zaczerniał. Pojemność dozownika wykosi okało 140 ml. Stopień napełnienia przedstawia optyczny wskaźnik (rys. poniżej). Gdy nabłyszczacza jest zbyt mało, na panelu sterowania (poz. 3) zapali się odpowiednia kontrolka.

Ustawienie dawki nabłyszczacza

Dawkę nabłyszczacza ustawia się za pomocą regulatoraw zakresie 1 i 6 ( patrz rysunek obok ).

Urządzenie jest ustawione fabrycznie na 4.

To ustawienie należy zmienić, tylko jeśli po zmywaniu występują:

- widoczne ślady wody na naczyniach: zwiększyć dawkę

- widoczne smugi na naczyniach: zmniejszyć dawkę

Napełnianie dozownika detergentu

⚠ Uwaga:

Należy stosować tylko detergenty przeznaczone do zmywarek do naczyń. Detergent należy dodawać do zasobnika tóż przed rozpoczęciem zmywania.

Dozownik detergentu znajduje się na wewnętrznej ścianie drzwi zmywarki.

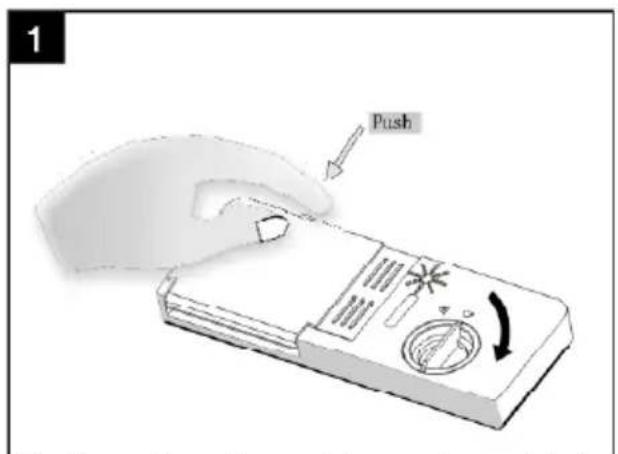

Otwórz pojemnik na detergent, naciskając przycisk (Rys. 1). Napełnij zasobnik detergentem (używając specjalnej łyżki – Rys. 2). Znaczniki wewnątrz pojemnika pomagają określić właściwą ilość detergentu. Pojemnik na detergent mieści łącznie 25 g detergentu.

Wskaźnik „MIN“ w komorze „1“ oznacza załadowanie pojemnika 20g detergentu.

Komora „2” ma natomiast pojemność 5 g detergentu.

Komorę „2” należy napełniać tylko w przypadku zastosowania programu z „Myciem wstępnym” (patrz tabela mycia w dalszej części instrukcji).

Po maksymalnym załadowaniu zmywarki, kiedy naczynia są bardzo brudne, zalecamy napełnienie pojemnika na detergent do oznaczenia „MIN” oraz palenic komorę „2”.

Ilość detergentu dla poszczególnych programów mycia została

podana w tabeli mycia.

Możliwe są odchylenia zależnie od zabrudzenia naczyń i twardości wody.

⚠ Uwaga

Nie stosować detergentu w programie "Mycie wstępne" i "Krótki"

Zmywarka posiada specjalną opcję dla części programów „3 w 1”, do przebiegu których nie trzeba używać soli regeneracyjnej ani nabłyszczacza (patrz tabela mycia). Jedyny środek myjący, który należy wówczas zastosować, to tabletka do zmywarek 3 w 1.

Uwaga:

W przypadku pozostałych programów można stosować również tabletki "3 w 1", jednak konieczne jest napełnienie zbiornika soli i dozownika nabłyszczacza oraz odpowiednie skorygowanie nastawy poziomu twardości wody, a także nabłyszczania. Nie zaleca się stosowania tabletek 3w1 w przypadku programów „Mycie wstępne”, “delikatny”, “rapid 45” oraz “express 60”, z uwagi na skrócony czas trwania który uniemożliwia całkowite rozpuszczenie detergentu, patrz tabela programów - następna strona.

⚠ Uwaga

Nie należy używać tabletek o większych gabarytach niż pojemnik. Tabletki 3 in 1 pokruszone i popękane nie nadają się do zastosowania w tym programie. Chroń detergenty przed dziećmi.

Detergent należy ładować bezpośrednio przed włączeniem programu.

Detergenty

Występują 3 rodzaje detergentów:

1. fosforanowe i zawierające chlor,
2. fosforanowe, nie zawierające chloru,
3. nie zawierające fosforanu ani chloru.

Najnowsze tabletki są zwykle bezfosforanowe. Ponieważ fosforany mają właściwości zmiekczające wodę, zalecamy dodanie soli do pojemnika, nawet jeśli twardość wody wynosi zaledwie 6°dH. W miejscach o twardej wodzie, jeśli stosowany jest detergent bezfosforanowy, na naczyniach i szklankach mogą być widoczne białe ślady. Można temu zapobiec, zwiększając ilość detergentu. Detergenty bezchlorowe mają słabsze działanie wybielające. Kolorowe plamy mogą nie być dokładnie usuwane. Należy wybrać program o wyższej temperaturze mycia.

⚠ Uwaga

Zawsze przechowuj detergenty w chłodnym i suchym miejscu, poza zasięgiem dzieci. Napelniaj dozownik detergentem przed włączeniem urządzenia.

TABELA MYCIA

Nazwa programu	Opis programu zmywania	Przebieg programu	Detergenty (rodzaj/ ilość)	Czas trwania [min]*	Woda [I]*
Mycie wstępne	usuwanie pozostałości na naczyniach, które będą oczekiwać na mycie w maszynie przez kilka dni.	Mycie wstępne	- 10 3,3
Krótki	Zwykle brudne naczynia z resztkami potraw, które jeszcze nie zaschły	Mycie w 40 °C Płukanie Płukanie w 45 °C	0 30 10	1
Delikatny	Lekko zabrudzone naczynia z zaschniętymi resztkami żywności, z zawartością skrobi.	Mycie wstępne Mycie w 45 °C Płukanie Płukanie w 55 °C Suszenie	15 80 9,3
Rapid 45'	Naczynia wymagające odświeżenia.	Mycie w 55 °C Płukanie Płukanie w 70 °C	15 45 9,1
Eco 50 **EN 50242	Standardowy (codzienny) cykl dla normalnie zabrudzonych naczyń, takich jak garnki, talerze, szklanki	Mycie wstępne Mycie w 50 °C Płukanie w 63 °C Suszenie	4 / 23 (lub środek 3 in 1) ★	155-160	10
Express 60'	Lekko średnio zabrudzone naczynia bez suchych resztek i bez skrobi	Mycie w 65 °C Płukanie Płukanie w 60 °C Suszenie	15 g ★	60 10,1
Intensywny	Bardzo brudne naczynia z resztkami potraw, które zaschły	Mycie wstępne Mycie w 45 °C Płukanie Płukanie w 55 °C Suszenie	4 / 23 (lub środek 3 in 1) ★	125-135	9,3
Super Intensywny	Bardzo brudne naczynia z resztkami potraw (zaschnięte), które są w zmywarce od dłuższego czasu	Mycie wstępne 55 °C Mycie w 68 °C Płukanie Płukanie Płukanie w 55 °C Suszenie	4 / 23 (lub środek 3 in 1) ★	120 13
Automatyczny	Określa automatycznie poziom zabrudzenia naczyń i ustawia temperaturę i ilość wody potrzebnej do mycia, jak również czas mycia. Zalecany do wszystkich typów naczyń.	Mycie wstępne 40 °C Automycie 50-60°C Płukanie Płukanie w 70 °C Suszenie	4 / 23 (lub środek 3 in 1) ★	150 9-12

⚠ Uwaga

Przy zastosowaniu środka “3 w 1” przy odpowiednich programach (powyższa tabela) należy dodatkowo włączyć tę funkcję w zmywarce.

- w zasobniku powinien znajdować się dodatkowo środek nabłyszczający (w przypadku niestosowania środka "3 w 1").

* Podane w tabeli wartości zużycia wody i czasu zostały określone w warunkach standardowych. Z tego względu, w praktyce możliwe są odchylenia.

** Program referencyjny dla instytutów badawczych - należy przeprowadzić testy zgodnie z normą EN 50242

PIERWSZE ZMYWANIE

Włączenie zmywarki

Zmywarkę można włączyć dopiero po włożeniu naczyń, dodaniu wszystkich niezbędnych środków chemicznych do dozowników, sprawdzeniu, czy ramiona natryskowe obracają się swobodnie i po zamknięciu drzwiczek.:

1. Załadować kosze naczyniami i dopchnąć je do tylnej ściany zmywarki,
2. Uzupełnić wszystkie niezbędne środki chemiczne; detergent, sól i nabłyszczacz (wyjątek stanowi opcja „3 w 1”)
3. Upewnić się czy zmywaka jest podłączana do sieci i czy woda zasilająca została odkręcona.
4. Nacisnąć przycisk ON/OFF następnie wybrać odpowiedni program zmywania odpowiednim przyciskiem programu, zamknąć drzwi zmywarki i po ok. 10 sekundach - zmywarka zacznie pracę.

ZMIANA PROGRAMU

1. Gdy program zmywania zostanie już uruchomiony, to decyzja o zmianie powinna nastąpić jak najszybciej, w przeciwnym razie detergent już może dostać się do komory zmywarki.
2. Otworzyć drzwi, nacisnąć Przycisk "MENU" (poz. 5 na panelu sterowania) aby odwołać niewłaściwie wybrany program a następnie ustawić odpowiedni program wg odpowiedniego punktu instrukcji.
3. Podczas wyboru programów: "Intensywny", "Automatyczny" i "ECO" można dodatkowo wcisnąć funkcję "3 w 1".

⚠ Uwaga

Jeśli podczas mycia, drzwi zmywarki zostaną otwarte, urządzenie przejdzie w stan pauzy. Po zamknięciu drzwi, zmywarka rozpocznie realizację dalszej części programu po ok. 10 sekundach.

WSKAZÓWKA:

Zakończenie programu zmywarka oznajmia sygnałem akustycznym.

Uwaga

Zmywarka wskazuje także kody błędów urządzenia podczas eksploatacji (patrz poniżej).

Zmywarka wyposażona jest w elektroniczny układ sygnalizujący zagrożenia podczas eksploatacji urządzenia.

W związku z tym zaleca się użytkownikom, aby przed wezwaniem serwisu przejrzeli poniższą listę zagrożeń.

Komunikat na wyświetlaczu Znacznie Prawdopodobna przyczyna
komunikat “Zawór nie jest otwarty”	błąd E1- zbyt długi czas pobierania wody	Zamknięty zwór wodny, zatkane rury w domu lub zbyt niskie ciśnienie wody
komunikat “Przepełnienie wody” błąd	E4- przepełnienie Zbyt wysoki poziom wody dolotowej

5 Czego nie należy myć w zmywarce

• Elementy stalowe podatne na rdze
• Sztućce z drewnianymi lub kościanymi trzonkami
• Sztućce z trzonkami z porcelany lub masy perłowej
• Elementy plastikowe nieodporne na wysoką temperaturę
  • Naczynia lub sztućce klejone
• Elementy wykonane z miedzi, cyny lub aluminium
  • Delikatne dekoracyjne szklanki i porcelana
• Szklanki z kryształu ołowiowego
• Przedmioty rzemiosła rękodzielniczego
• Aluminium i srebro mają tendencję do przebarwień
• Elementy szklane i kryształowe mogą z czasem tracić połysk
  • Gąbki i ściereczki do naczyń

Uwaqa

Nie wolno myć przedmiotów zabrudzonych popiołem z papierosów, woskiem świecie, lakierem, farbami lub chemikaliami.

Zalecenie:

Kupując nowe naczynia, należy zwracać uwagę, czy można je myć w zmywarce (oznaczone jako przeznaczone do zmywarek)

6 Ładowanie naczyń do zmywarki

Informacje ogólne:

Przed załadowaniem zmywarki naczyniami

• Usuwaj większe resztki żywności
• Umieszczaj wszystkie naczynia, takie jak kubki, szklanki i garnki w zmywarce otworami skierowanymi w dół (aby nie gromadziła się w nich woda)
• Niekładź naczyń i sztućców jednych na drugich
• Szklanki nie powinny się dotykać
• Nie blokuj ruchu ramion natryskowych
• Umieszczaj wszystkie duże i bardzo brudne naczynia w dolnym koszu
• Małe i lekkie naczynia możesz umieszczać w górnym koszu
• Długie i wąskie naczynia umieszcza się na środku kosza

Uwaga

Noże i inne przybory ostro zakończone muszą być umieszczone w koszyku ostrym końcem skierowanym w dół lub ułożone poziomo.

Zmywarka mieści maksymalnie 9 nakryć stołowych.

Nie przeładowuj zmywarki i zwracaj uwagę na wskazówki dotyczące naczyń, które można w niej myć. Jedynie w ten sposób uzyskasz optymalne rezultaty mycia przy rozsądnym wykorzystaniu energii.

Kosz dolny

Sugestie ładowania naczyń do zmywarki

Na dolnym koszu umieszczaj talerze, miski, garnki, itp.

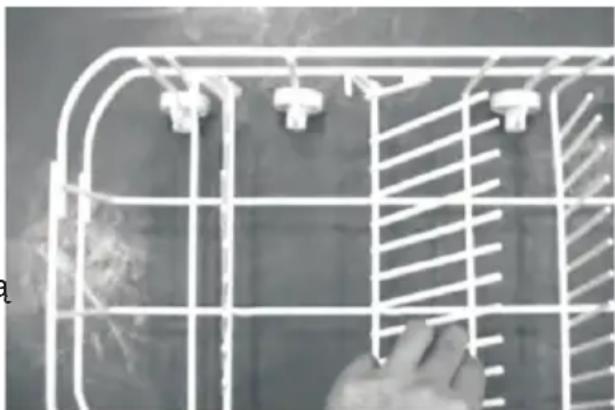

Znajdują się tam składane wsporniki talerzy (w zależności od modelu), które umożliwiają wygospodarowanie w nim miejsca dla rondli i dużych misek.

Można złożyć wg rysunku

Przykładowe rozmieszczenie naczyń w koszu dolnym

1. Postawki do szklanek
2. Miseczka
3. Talerze deserowe
4. Duży półmisek
5. Talerze obiadowe
6. Talerze do zup
7. Koszyk na sztućce

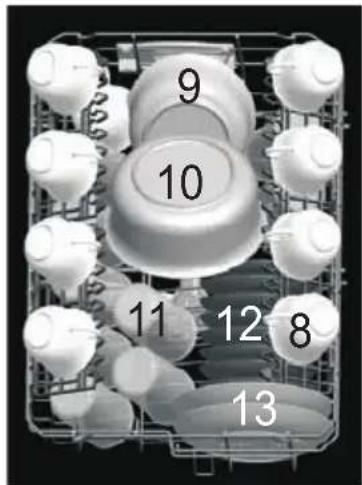

Przykład rozmieszczenia dużych naczyń

Kosz górny

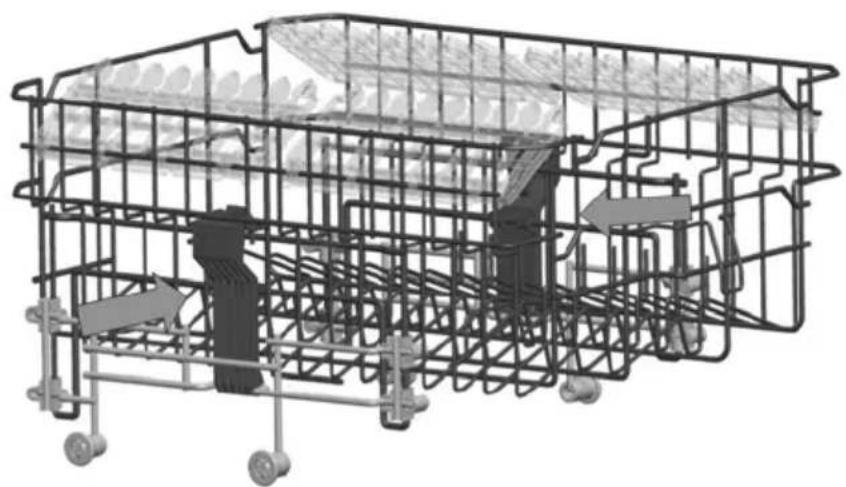

Kosz górny można regulować

W tym modelu można zmienić ustawienie wysokości górnego kosza za pomocą bocznego mechanizmu na dwóch poziomach.

Zmiana pozycji kosza na dolną odbywa się poprzez naciśnięcie w odpowiednich miejscach dwóch uchwytów

Przykładowe rozmieszczenie naczyń w koszu górnym

1. Filižanki
2. Mała miska
3. Duża miska
4. Szklanki
5. Postawki do szklanek
6. Talerzyki deserowe

Koszyk na sztućce

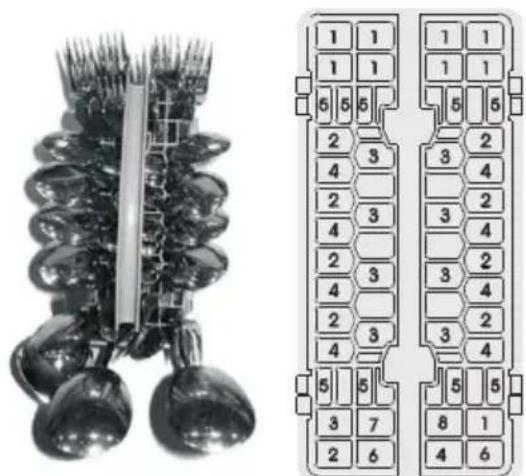

Przykładowe rozmieszczenie sztućców.

Aby ułatwić załadunek, można wyjąć koszyk na sztućce.

Długie przedmioty, np. chochelki, nabierki, itp., umieszczaj na półce w górnym koszu (patrz poprzednia strona).

1. Widelce
2. Łyżki do zupy
3. Łyżki do deserów
4. Łyżki do herbaty
5. Noże
6. Łyżki średnie
7. Mała łyżka od wazy
8. Sredni nóż

⚠ Uwaga: Sztućce nie mogą wystawać poza gabaryt koszyka

7 Czyszczenie zmywarki do naczyń

Regularne czyszczenie urządzenia zwiększy trwałość produktu i ograniczy ryzyko występowania problemów.

⚠️Ostrzeżenie

Przed czyszczeniem zawsze odłączaj kabel urządzenia od gniazda zasilania i odcinaj dopływ wody.

Używaj łagodnych środków czyszczących do powierzchni zewnętrznych i uszczelek drzwiowych.

Czyść panel sterowania tylko szmatką zwilżoną czystą wodą.

Czyszczenie filtrów

Regularnie czyść filtry i ramiona natryskowe.

Brudne urządzenie będzie negatywnie

wpływać na jakość mycia.

Główny filtr

Filtr gruboziarnisty

Mikrofiltr

Demontaż filtrów:

1. Wyjmij dolny kosz z urządzenia.
2. Przekręć filtr gruboziarnisty w prawo i pociągnij go w góre.
3. Całkowicie wyciągnij główny filtr.
4. Naciśnij dwie klapki filtra gruboziarnistego i wyjmij mikrofiltr.
5. Dokładnie wyczyść filtry pod bieżącą wodą. W razie potrzeby użyj szczotki.
6. Zamontuj główny filtr.
7. Włóż mikrofiltr i filtr gruboziarnisty w główny filtr. Przekręć go zgodnie z ruchem wskazówek zegara.

⚠️ Ostrzeżenie

Nie używaj zmywarki do naczyń bez filtra.

Upewnij się, że filtry są prawidłowo zainstalowane.

Regularnie czyść filtry.

Czyszczenie ramion natryskowych

Brud lub osad wapnia mogą blokować dysze w ramionach natryskowych. Z tego względu należy je regularnie sprawdzać.

1 Górne ramię natryskowe
2 Dolne ramię natryskowe

1. Odkręć śrubę mocującą górne ramię natryskowe i wyciągnij je (wg rys.).
   2.Wyjmij dolny kosz z urządzenia.
2. Pociągnij dolne ramię natryskowe w góre i wyciągnij je (wg rys.).
3. Dokładnie wyczyść ramiona natryskowe pod bieżącą woda.
   5.Ponownie założ ramiona natryskowe.

Naczynia nie są czyste

Możliwe przyczyny	Rozwiązania problemów
- Nieprawidłowe załadowanie	- Załaduj zmywarkę zgodnie z instrukcją.
- Wybrano nieprawidłowy program	- Wybierz program, który myje w wyższej temperaturze lub trwa dłużej.
- Zablokowane ramiona natryskowe	- Sprawdź, czy ramiona natryskowe mogą się obracać.- Czyść ramiona natryskowe zgodnie z instrukcją.
- Zapchane filtry	- Czyść wszystkie siatki i filtry zgodnie z instrukcją.
- Nieprawidłowe położenie filtrów	- Sprawdź, czy wszystkie siatki i filtry są w odpowiednich miejscach.
- Zapchane dysze ramienia natryskowego	- Czyść ramiona natryskowe zgodnie z instrukcją.
- Przeładowane kosze	- Nie przeciążaj koszy.
- Wilgotny lub zbrylony detergent	- Przechowuj detergenty w suchym miejscu. Dokładnie zamykaj pokrywę dozownika.
- Zbyt mało detergentu	- Zwiększ ilość detergentu zgodnie z tabelą programów.
- Zbyt mało nabłyszczacza	- Zwiększ ilość nabłyszczacza / uzupełnij dozownik nabłyszcza-cza.
- Otwarta pokrywa dozownika deter gentu	- Zawsze pamiętaj, aby po uzupełnieniu zamykać pokrywę dozownika detergentu.
- Niska jakość powierzchni sztućców	- Tego typu sztućców nie można myć w zmywarkach.

Naczynia nie schną

Możliwe przyczyny	Rozwiązania problemów
- Nieprawidłowe załadowanie	- Załaduj zmywarkę zgodnie z instrukcją.
- Zbyt mało nabłyszczacza	- Zwiększ ilość nabłyszczacza / uzupełnij dozownik nabłyszczacza.
- Zbyt wczesne wyjmowanie naczyń	- Nie opróżniaj zmywarki natychmiast po myciu. Uchyl nieco drzwi, aby wypuścić parę. Opróżniaj zmywarkę, kiedy naczynia są letnie. Najpierw opróżniaj dolny kosz. Zapobiegnie to kapaniu wody z naczyń w górnym koszu.
- Wybrano nieprawidłowy program	- W przypadku krótkich programów, temperatura i skuteczność mycia są niższe. Wybieraj program o dłuższym czasie mycia.
- Niska jakość powierzchni sztućców	- Te elementy utrudniają odpływ wody. Tego typu sztućców i naczyń nie można myć w zmywarkach.Herbata, kawa i inne plamy
Możliwe przyczyny	Rozwiązania problemów
- Wybrano nieprawidłowy program	- Wybierz program, który myje w wyższej temperaturze lub trwa dłużej.
- Wilgotny lub zbrylony detergent	- Wybielacze w detergentach tracą swoją skuteczność, kiedy są przechowywane w niekorzystnych warunkach. Przechowuj detergenty w suchym miejscu. Dokładnie zamykaj pokrywę dozownika.
- Niska jakość powierzchni sztućców	- Mycie tych elementów jest utrudnione ze względu na strukturę ich powierzchni. Tego typu sztućców i naczyń nie można myć w zmywarkach.Smugi wapnia,mleczne powierzchnie
Możliwe przyczyny	Rozwiązania problemów
- Zbyt mało nabłyszczacza	- Zwiększ ilość nabłyszczacza / uzupełnij dozownik nabłyszczacza.
- Nieprawidłowo wybrana twardość wody; zbyt mało soli	- Sprawdź wybrane ustawienia z właściwościami lokalnej wody.
- Brak soli	- Sprawdź, czy korek pojemnika na sól jest mocno dokręcony. Użyj lejka, aby wsypać specjalną sól. Po uzupełnieniu soli rozpocznij program wstępnego mycia. Po zakończeniu programu sprawdź, czy korek nie poluzował się.Brzydki zapach
Możliwe przyczyny- Zapach nowego urządzenia- Brudne filtry- Od kilku dni w zmywarce znajdują się niemyte naczynia	Rozwiązania problemów- Zapach nowego urządzenia zniknie po kilkukrotnym myciu.- Czyść wszystkie siatki i filtry zgodnie z instrukcją.- Usuwaj grubsze zabrudzenia pod bieżącą woda i co 2 dni uruchamiaj program wstępnego mycia bez detergentu. Zamykaj drzwi, aby zapobiec powstawaniu brzydkich zapa-chów.Mleczny wygląd lub niebieski osad na szklankach (korozja szkła)
Możliwe przyczyny- Zbyt dużo detergentu przy niskiej twardości wody i zbyt wysokiej temperaturze mycia	Rozwiązania problemów- Wybierz program o niższej temperaturze i dodaj niewielką ilość detergentu. Sprawdź ustawioną twardość wody zgodnie z właściwościami lokalnej wody.Plamy rdzy, zniszczenie powierzchni
Możliwe przyczyny- Niedokładnie wkręcony korek pojemnika na sól- Resztki żywności pozostają zbyt długo na naczyniach- Urządzenie nie jest prawidłowo uziemione- Części sztućców wykonane z niskiej klasy stali nierdzewnej.- Pordzewiałe elementy naczyń	Rozwiązania problemów- Sól może niszczyć powierzchnie metalowe i powodować rdzewienie.- Sprawdź, czy korek pojemnika na sól jest mocno dokręcony. Użyj lejka, aby wsypać specjalną sól. Po uzupełnieniu soli rozpocznij program wstępnego mycia. Po zakończeniu programu sprawdź, czy korek nie poluzował się.- Usuwaj grubsze zabrudzenia pod bieżącą woda i co 2 dni uruchamiaj program wstępnego mycia bez detergentu.- Sprawdź uziemienie urządzenia. Elektryczność statyczna może tworzyć otwory w metalu i powodować nieodwracalne szkody.- Rdzy na takich elementach nie można uniknąć. Tego typu sztućców i naczyń nie można myć w zmywarkach.- Pordzewiałe naczynia mogą „infekować“ inne elementy. Tego typu sztućców i naczyń nie można myć w zmywarkach.

W dozowniku pozostaje osad po detergencie

Możliwe przyczyny- Wilgoć w dozowniku detergentu- Detergent zbyt długo pozostaje w dozowniku zmywarki- Pokrywa dozownika detergentu nie otwiera się- Wilgotny lub zbrylony detergent- Zapchane dysze ramienia natryskowego	Rozwiązania problemów- Sprawdź, czy dozownik detergentu jest suchy, zanim go napełnisz.- Uzupełniaj detergent tuż przed myciem.- Uważaj, aby przy ładowaniu zmywarki przypadkowo nie otworzyć pokrywy.- Przechowuj detergenty w suchym miejscu. Dokładnie zamykaj pokrywę dozownika.- Czyść ramiona natryskowe zgodnie z instrukcją.Płowienie dekoracji
Możliwe przyczyny- Płowienie dekoracji na szklankach i porcelanie	Rozwiązania problemów- Tego typu szklanek, porcelany i sztućców nie można myć w zmywarkach.Porysowane naczynia
Możliwe przyczyny- Elementy/części naczyń wykona- ne z aluminium- Niedokładnie wkręcony korek pojemnika na sól- Nieprawidłowo wybrana twardość wody; zbyt mało soli- Detergenty są przechowywane w niekorzystnych warunkach- Przeładowane kosze	Rozwiązania problemów- Tego typu sztućców i naczyń nie można myć w zmywar- kach.- Sprawdź, czy korek pojemnika na sól jest mocno dokręcony. Użyj lejka, aby wsypać specjalną sól. Po uzupełnieniu soli rozpocznij program wstępnego mycia. Po zakończeniu programu sprawdź, czy korek nie poluzował się.- Sprawdź wybrane ustawienia z właściwościami lokalnej wody.- Nie przechowuj detergentów dłużej niż przez 2 miesiące. Przechowuj detergenty w suchym miejscu. Dokładnie zamykaj pokrywę dozownika.- Zadbaj, aby poszczególne szklanki i naczynia nie dotykały się. Mogą o siebie uderzać podczas mycia, powodując rysy.Popękane naczynia
Możliwe przyczyny- Nieprawidłowe załadowanie- Przeładowane kosze	Rozwiązania problemów- Załaduj zmywarkę zgodnie z instrukcją.- Nie przeciążaj koszy na naczynia. Naczynia mogą uderzać o siebie i pękać.Piana
Możliwe przyczyny- Naczynia zostały wstępnie umyte ręcznie w dużej ilości detergen-tu- Nabłyszczacz przypadkowo wyciekl do urządzenia- Pokrywa dozownika nabłyszczacza nie była zamknięta	Rozwiązania problemów- Nie trzeba wstępnie myć naczyń. Grubsze zabrudzenia można usuwać ściereczką do naczyń lub pod bieżącą wodą.- Jeśli nabłyszczacz rozłał się w trakcie uzupełniania, usuń środek ręcznikiem papierowym lub gąbką.- Zawsze sprawdzaj po uzupełnieniu nabłyszczacza, czy pokrywa jest zamknięta.Po cyklu płukania w urządzeniu pozostaje woda
Możliwe przyczyny- Zapchane filtry- Zablokowany lub zgięty wąż odpływowy.	Rozwiązania problemów- Czyść wszystkie siatki i filtry zgodnie z instrukcją.- Dopilnuj, aby wąż odpływowy został prawidłowo umieszczony.

8 Dane techniczne

Typ	ZIM 429
Ładowność 9 standardowych kpl. naczyń
Dopuszczalne ciśnienie wody 0,4 – 10 bar=0,04 – 1,0 MPa)
Przyłącze elektryczne 230 V, ~50 Hz, 10 A
(patrz tabliczka znamionowa)
Całkowity pobór mocy	1930 W
Bezpiecznik	10A
Klasa energetyczna	A+
Efektywność zmywania	A
Efektywność suszenia	A
Zużycie wody w cyklu	1 l0
Zużycie enegrii w cyklu	0, kWh78
Poziom hałasu	4 dB (A)6
Wysokość	82 cm
Szerokość	<45 cm
Głębokość	56 cm
Waga netto	42 kg

Zmywarka spełnia warunki następujących dyrektyw UE:

2006/95/WE Dyrektywa niskonapięciowa

2004/108/WE Dyrektywa EMV

93/68/EEC Dyrektywa znakowania CE

9 Instrukcja instalacji

Wskazówki bezpieczeństwa instalacji

Przed instalacją i rozpoczęciem eksploatacji urządzenia, należy je sprawdzić pod kątem ewentualnych uszkodzeń transportowych. Jeśli urządzenie jest uszkodzone, skontaktuj się z dostawcą. Nigdy nie instaluj ani nie używaj uszkodzonego urządzenia.

Aby prawidłowo podłączyć zmywarkę, należy przestrzegać poniższych wskazówek.

• Przed włączeniem urządzenia upewnij się, że dane na tabliczce znamionowej odpowiadają natężeniu i napięciu przyłącza zasilania.
• Urządzenie należy podłączyć tylko do odpowiednio uziemionego gniazda zasilania. Upewnij się, że uziemienie jest zgodne z przepisami.
• Uziemione gniazdo zasilania powinno być łatwo dostępne i znajdować się blisko urządzenia.
• Nie używaj przedłużaczy ani rozgałęźników. Istnieje zagrożenie pożarem z powodu przegrzania.
• Sprawdź kabel zasilający, wąż doprowadzający wodę i wąż odpływowy. Wymianę uszkodzonych części należy zlecać tylko pracownikom serwisu lub wykwalifikowanemu elektrykowi.

Instalacja zmywarki do naczyń

• Wybierz odpowiednie miejsce dla zmywarki. Zadbaj, aby urządzenie było wypoziomowane i stało w bezpiecznym miejscu.
• Nierówności podłogi można zniwelować za pomocą gwintowanych nóżek. Po prawidłowym ustawieniu urządzenia, drzwi można zamykać bez problemów.
• Przyłącze wody i węże odpływowe należy tak umieścić, aby można je było łatwo przesuwać, unikając zginania lub ściskania.
• Nie wolno podłącać urządzenia w pomieszczeniach o temperaturze poniżej 0° C.

Przyłącze wody

• Zmywarkę należy podłączyć do zimnej lub do ciepłej wody o temperaturze maks. 60° C.
• Nie wolno podłączać zmywarki do otwartych ani przepływowych podgrzewaczy wody.

- Uwaga. Tylko modele wyposażone w Aqua Stop (elektrozawór na końcówce węża wlotowego) mogą być podłączone do ciepłej wody. W przypadku podłączenia zmywarki do ciepłej wody zmianie ulegają wartości podane w tabeli programów:

• czas realizacji programu ulega skróceniu
• zmniejsza się zużycie energii

Podłącz wąż doprowadzający wodę

Dopilnuj, aby wąż doprowadzający wodę nie był zgięty ani ściśnięty. Zmywarkę należy podłączyć do sieci wodociągowej za pomocą nowego węża kompletnego. Nie zaleca się ponownego używania starych węży.

Użyj złączki nakręcanej na wąż, aby przyłączyć wąż doprowadzający wodę do zaworu o gwincie zewnętrznym 3/4 cala.

W razie potrzeby użyj wkładu filtrującego, aby odfiltrować osad z rur.

Sprawdź, czy połączenie nie przecieka.

Uwaga

Ze względów bezpieczeństwa, zamykaj zawór po każdym myciu.

Węże zmywarki należy montować na odpowiednich wysokościach - patrz poniżej.

AQUA STOP (w zależności od modelu)

System Aqua Stop zapobiega uszkodzeniu węża doprowadzającego wodę.

Nie zanurzaj obudowy zaworu układu w wodzie; zawiera elementy elektryczne.

W razie uszkodzenia, wyciągnij wtyczkę z gniazda zasilania.

Nie skracaj ani nie przedłużaj wkładu węża, ponieważ zawiera on kable i elementy elektryczne.

Odprowadzanie wody

Podłączanie węża odpływowego.

Dopilnuj, aby wąż odpływowy wody nie był zgięty ani ściśnięty.

Sprawdź, czy wąż odpływowy jest mocno podłączony.

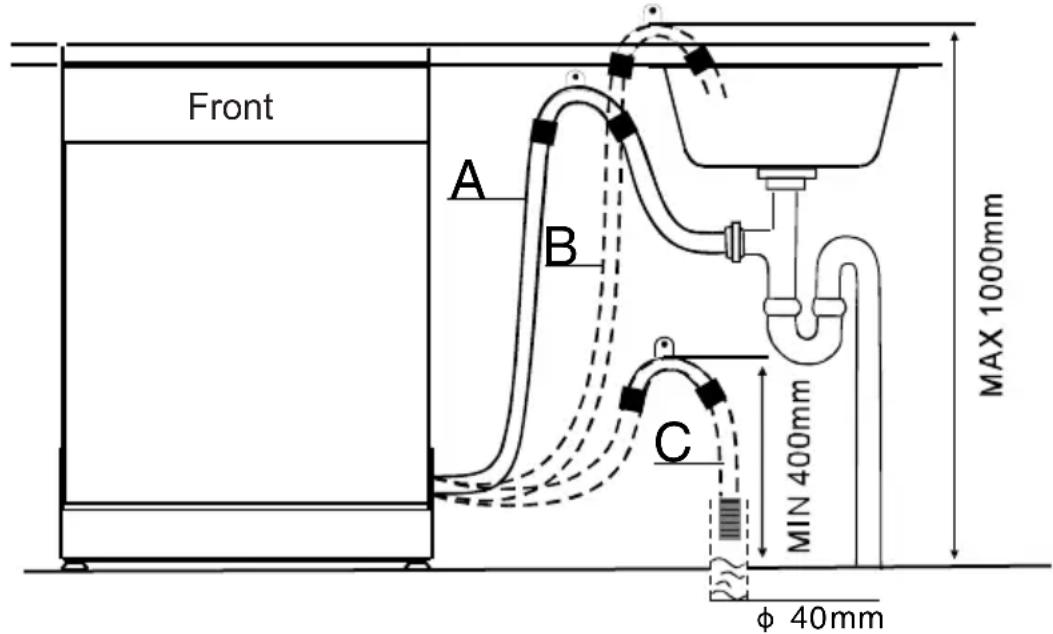

Podłączanie syfonu

Wysokość odpływu powinna wypadać między 40 i 100 cm nad podłogą.

Użyj opasek zaciskowych, aby zamocować wąż odpływowy do syfonu.

Przyłącze elektryczne

Natężenie, napięcie zasilania i bezpieczniki zostały podane na tabliczce znamionowej.

Tabliczka znamionowa znajduje się po wewnętrznej stronie drzwi.

Po instalacji, wtyczka kabla zasilającego powinna być łatwo dostępna.

Kable energetyczne i izolowane nie powinny być dostępne po instalacji.

Uwaga!

Jeżeli przewód zasilający nieodłączalny ulegnie uszkodzeniu, to powinien on być wymieniony u wytwórcy lub w specjalistycznym zakładzie naprawczym albo przez wykwalifikowaną osobę w celu uniknięcia zagrożenia.

Dotyczy sprzętu po gwarancji. Sprzęt na gwarancji naprawia tylko autoryzowany serwis Amica:

801 801 800.

Centrum Serwisowe 0 801 801 800

Jeśli wystąpią jakiekolwiek problemy w eksploatacji urządzenia, należy sprawdzić uwagi i wskazówki w instrukcji obsługi.

Jeśli nie uda się rozwiązać problemu, pracownicy naszego serwisu chętnie udzielą pomocy.

Uwaga:

Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby o braku doświadczenia lub znajomości sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo.

Amica Wronki S.A.

ul.Mickiewicza 52

64-510 Wronki

tel. [phone]

fax [phone]

www.amica.com.pl
