Rodzaj produktu	Zmywarka do naczyń do zabudowy
Model	Amica ZIM 478E
Wymiary (wys. x szer. x gł.)	Około 85 x 45 x 60 cm
Masa	Około 35 kg
Zasilanie	220-240 V, 50 Hz, 10 A
Liczba programów	8 (Auto, Intensywny, Normalny, ECO, Szkło, 90 min, Krótki, Namaczanie)
Pojemność	10 kompletów naczyń
Zużycie wody (program ECO)	9 litrów
Zużycie energii (program ECO)	0,74 kWh
Czas trwania (program ECO)	190 minut
Funkcje dodatkowe	Opóźniony start, połowa załadunku, extra suszenie
Wskaźniki	Brak soli, brak nabłyszczacza, kod błędu
Regulacja twardości wody	6 poziomów (H1-H6)
Dozownik detergentu	Pojemność 30 g, z komorą wstępną
System zabezpieczeń	Aquastop na wężu doprowadzającym wodę
Konserwacja	Czyszczenie filtrów i ramion natryskowych co tydzień
Poziom hałasu	Około 48 dB (szacunkowo)
Klasa efektywności energetycznej	(nie podano, typowo A+ lub A++)
Kolor panelu	Do zabudowy, wymaga własnego panelu meblowego

Często zadawane pytania - ZIM 478E AMICA

Jak ustawić twardość wody w zmywarce Amica ZIM 478E?

Aby ustawić twardość wody, otwórz drzwi, włącz urządzenie i w ciągu 60 sekund naciśnij i przytrzymaj przycisk wyboru programu przez ponad 5 sekund. Gdy wskaźniki soli i nabłyszczacza zaczną migać, naciskaj przycisk programu, aby wybrać odpowiedni poziom (H1-H6). Po 5 sekundach braku operacji ustawienia zostaną zapisane.

Co zrobić, gdy pojawi się kod błędu E1?

Kod E1 oznacza zbyt długi czas pobierania wody. Sprawdź, czy zawór wody jest otwarty, czy węże nie są zablokowane i czy ciśnienie wody jest odpowiednie. Jeśli problem nie ustąpi, skontaktuj się z serwisem.

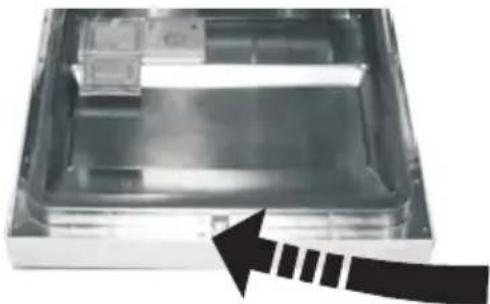

Jak wyczyścić filtry w zmywarce?

Wyjmij dolny kosz, przekręć filtr gruboziarnisty w lewo i wyciągnij go. Następnie zdejmij mikrofiltr. Opłucz wszystkie części pod bieżącą wodą, używając szczotki w razie potrzeby. Zamontuj w odwrotnej kolejności. Nigdy nie uruchamiaj zmywarki bez filtra.

Dlaczego na naczyniach pozostają białe plamy?

Białe plamy mogą wynikać z niedostatecznej ilości detergentu, zbyt niskiego ustawienia dozownika nabłyszczacza, wysokiej twardości wody bez użycia soli lub niewłaściwego ustawienia zmiękczania. Sprawdź i dostosuj te parametry.

Jak używać detergentów wieloskładnikowych (3w1)?

Przed użyciem detergentów wieloskładnikowych sprawdź skład i dostosuj ustawienia. Zaleca się dodanie soli i nabłyszczacza, a twardość wody ustawić na najniższy poziom. Jeśli wyniki nie są zadowalające, skontaktuj się z producentem detergentu.

Co zrobić, gdy zmywarka nie uruchamia programu?

Sprawdź, czy wtyczka jest podłączona, bezpieczniki nie są wyłączone, zawór wody jest otwarty, drzwi są zamknięte, a urządzenie włączone. Upewnij się też, że filtry są czyste.

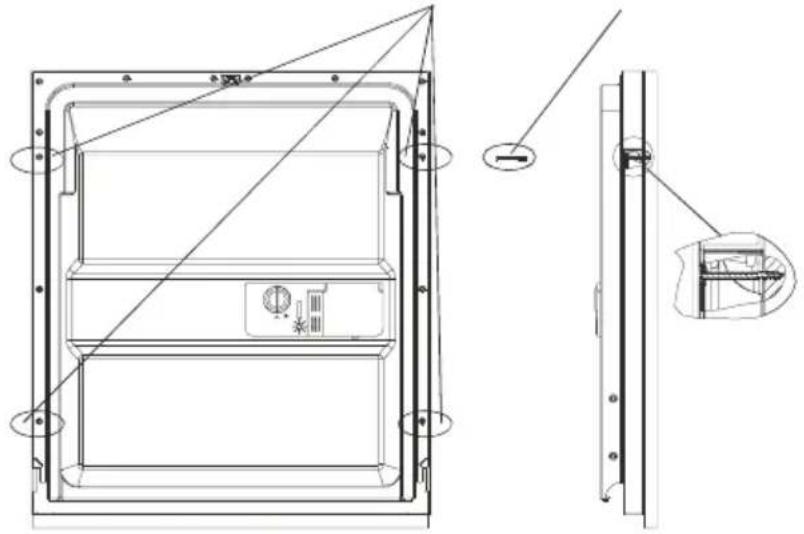

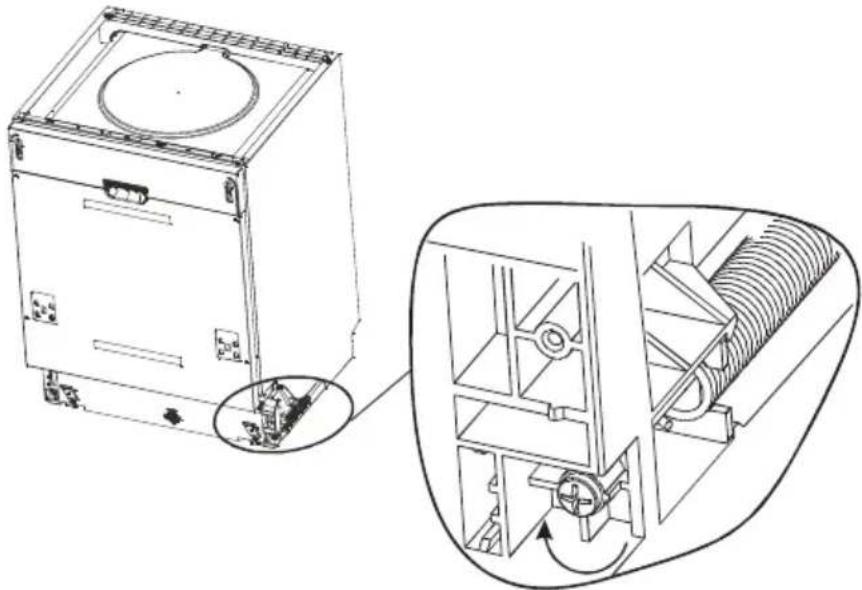

Jak wyregulować napięcie sprężyn drzwi przy panelu meblowym?

Po zamontowaniu drewnianego panelu wykończeniowego obróć śrubę regulacyjną sprężyny za pomocą klucza imbusowego, aby uzyskać odpowiednie napięcie. Drzwi powinny pozostać poziomo po pełnym otwarciu i zamykać się przy lekkim uniesieniu.

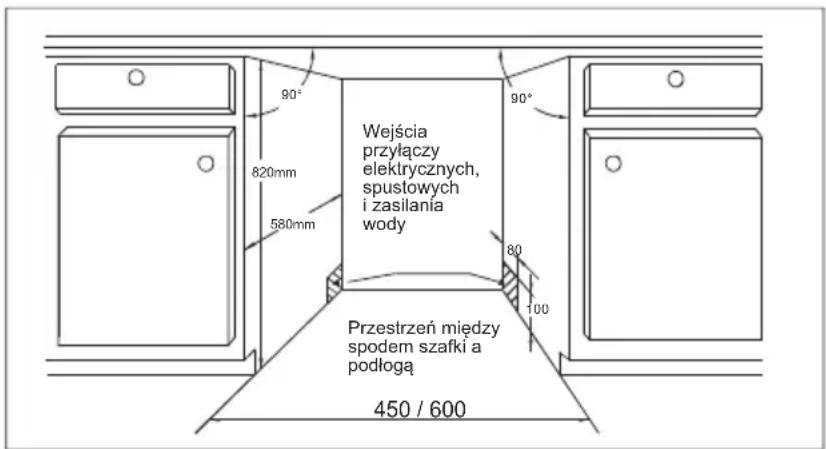

Jakie są wymiary otworu montażowego dla ZIM 478E?

Standardowy otwór dla zmywarki 45 cm: wysokość 82-87 cm, szerokość 45 cm, głębokość 57-60 cm. Przy zabudowie należy uwzględnić miejsce na panel wykończeniowy.

Jak włączyć funkcję opóźnionego startu?

Naciśnij przycisk opóźnienia startu, aby ustawić żądany czas (np. 1-24 godziny). Następnie wybierz program i zamknij drzwi. Zmywarka rozpocznie pracę po upływie ustawionego czasu.

Dlaczego naczynia nie wysychają po programie?

Może to wynikać z wybrania programu bez suszenia (np. Krótki), zbyt małej dawki nabłyszczacza lub wyjęcia naczyń zbyt szybko. Ustaw wyższy poziom nabłyszczacza i odczekaj kilka minut po zakończeniu programu.

INSTRUKCJA OBSŁUGI ZIM 478E AMICA

Przed podłączeniem wtyczki zmywarki do naczyń do gniazda zasilania i rozpoczęciem eksploatacji należy koniecznie uważnie przeczytać całą instrukcję obsługi i instalacji. Zawarte w niej wskazówki pomogą uniknąć ryzyka obrażeń ciała i uszkodzenia urządzenia. Dokumentację zmywarki należy przechować w bezpiecznym miejscu w celu poprawnego użytkowania i ewentualnych konsultacji.

Niniejsza instrukcja obsługi została przygotowana dla różnych urządzeń i pewne opisane w niej funkcje mogą nie dotyczyć posiadanego przez Państwa urządzenia.

Poniżej znajdują się objaśnienia dotyczące symboli występujących w niniejszej instrukcji:

Ważne informacje dotyczące bezpieczeństwa użytkownika urządzenia oraz prawidłowej jego eksploatacji.

Zagrożenia wynikające z niewłaściwe- go postępowania z urządzeniem oraz czynnościach, które może wykonać jedynie wykwalifikowana osoba, na przykład z serwisu producenta.

Wskazówki związane z użytkowaniem sprzętu.

Informacje dotyczące ochrony środowiska naturalnego.

Zakaz wykonywania pewnych czynności przez użytkownika.

SPIS TREŚCI

WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA UŻYTKOWANIA 3

JAK DBAĆ O ŚRODOWISKO 6

INSTALACJA URZĄDZENIA 7

POZNAJ SWOJE URZĄDZENIE 9

PRZYGOTOWANIE URZĄDZENIA DO PRACY 11

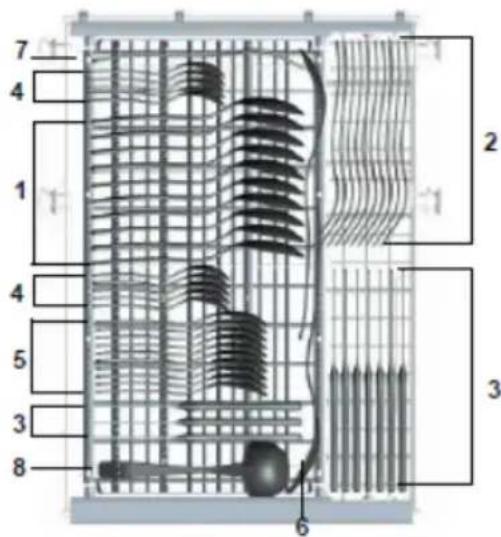

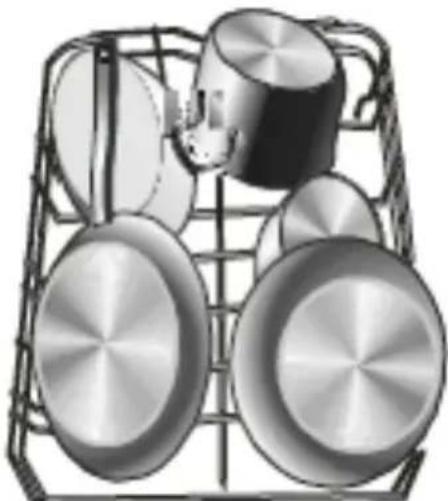

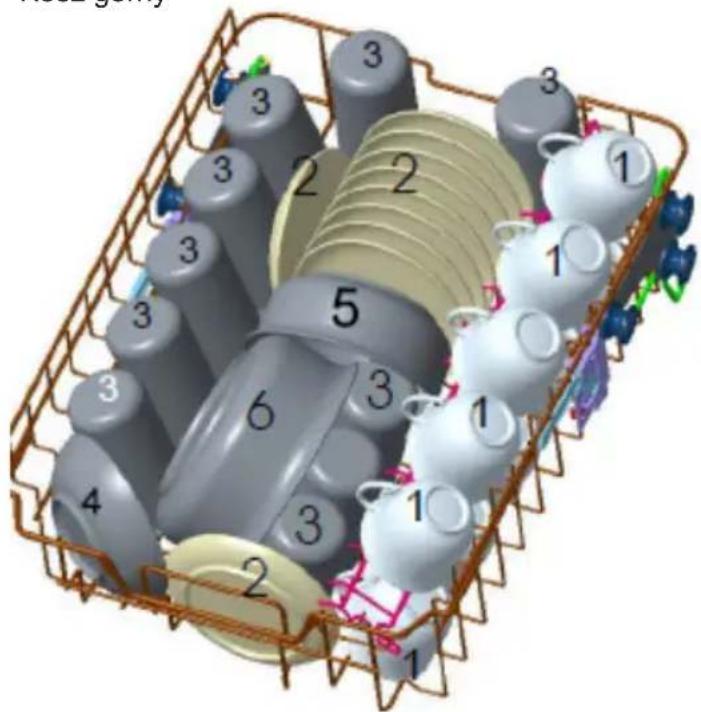

ZAŁADUNEK ZMYWARKI NACZYNIAMI 15

WŁĄCZANIE URZĄDZENIA I WYBÓR PROGRAMU 18

TABELA PROGRAMÓW 20

CZYSZCZENIE I KONSERWACJA 21

KODY BŁĘDÓW I DZIAŁANIA W PRZYPADKU AWARII 22

PORADY PRAKTYCZNE I PRZYDATNE INFORMACJE 23

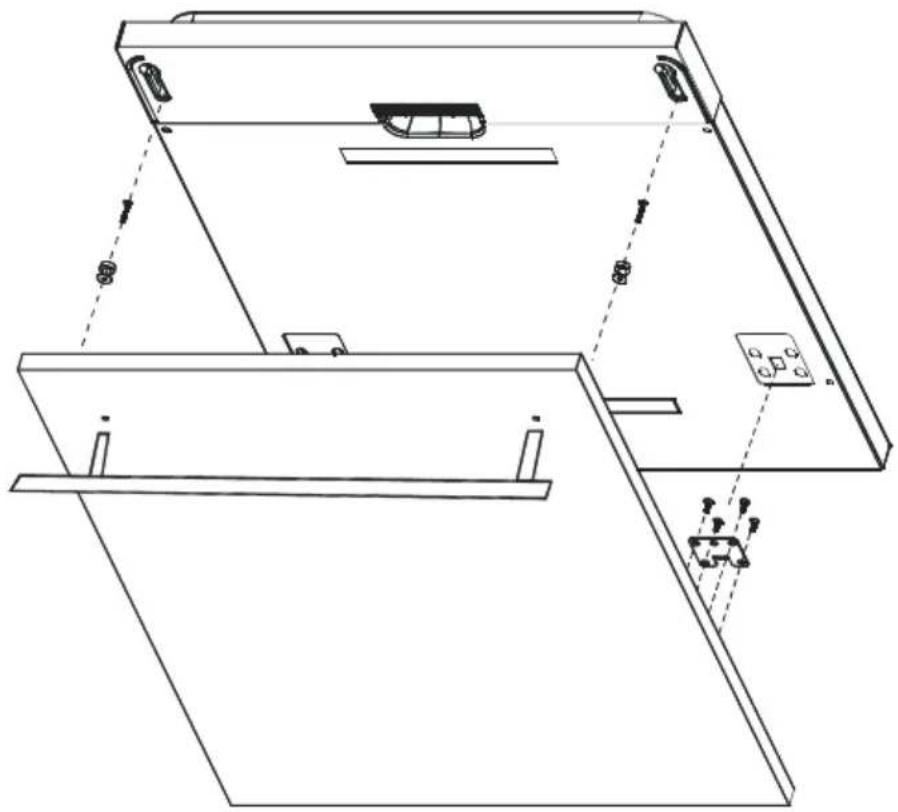

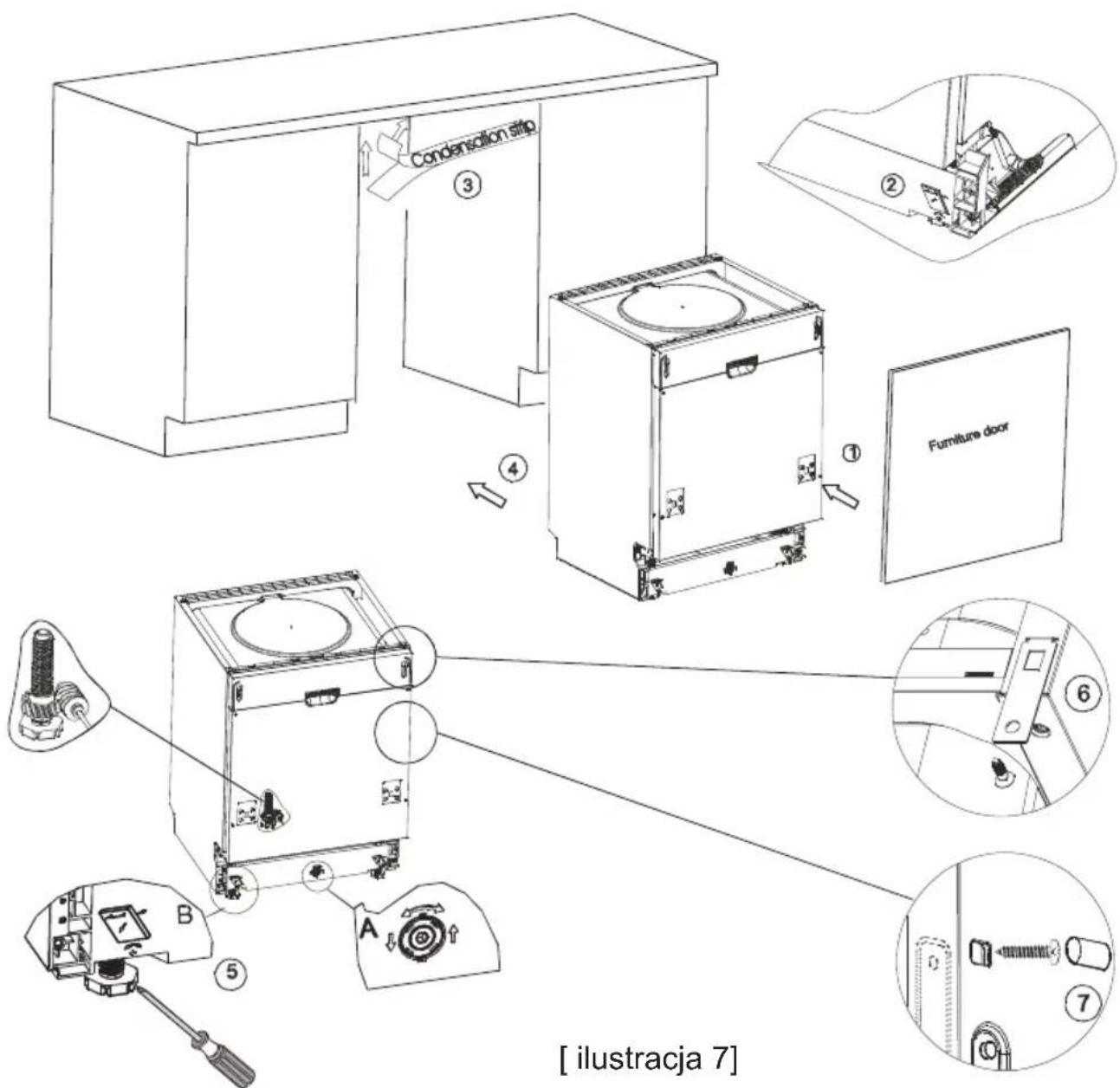

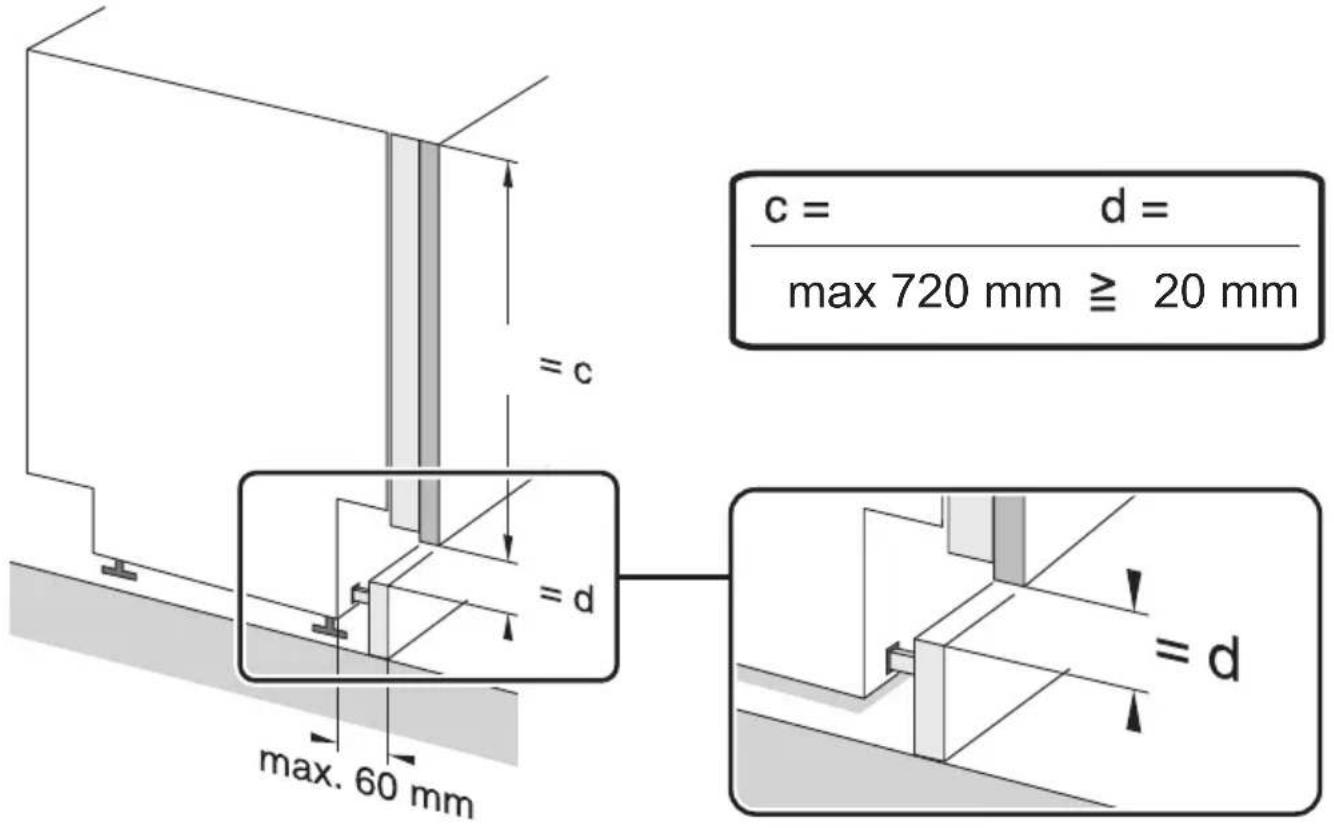

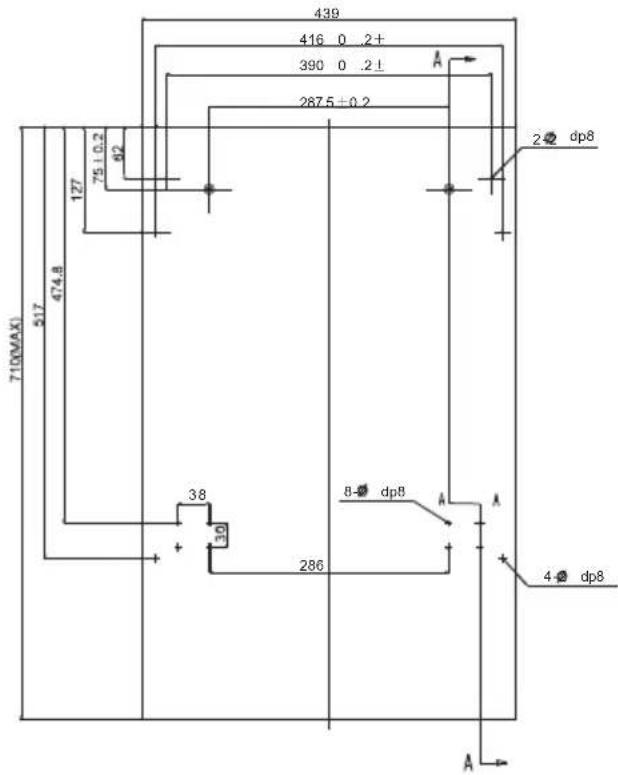

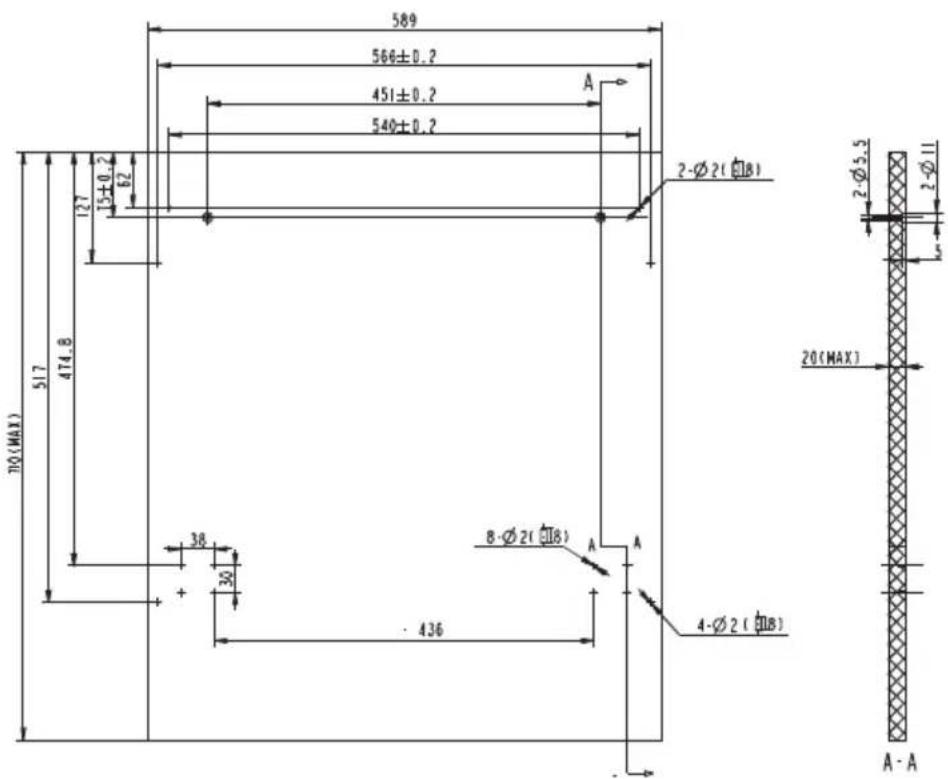

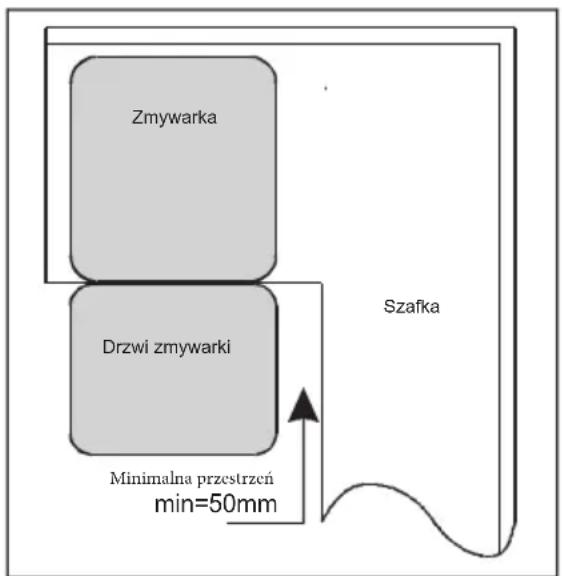

MONTAŻ URZĄDZENIA W ZABUDOWIE MEBLOWEJ 24

Masz wątpliwości? Nie wszystko, co przeczytałeś w instrukcji jest zrozumiałe - zadzwoń do Centrum Serwisowego, gdzie uzyskasz wszechstronną pomoc.

Zmywarka przeznaczona jest wyłącznie do użytku domowego.

Producent zastrzega sobie możliwość dokonywania zmian niewpływających na działanie urządzenia.

Amica

Centrum Serwisowe 801 801 800

Przed instalacja

Sprawdź urządzenie pod kątem uszkodzeń transportowych. Nigdy nie instaluj ani nie używaj uszkodzonego urządzenia. W razie wątpliwości skontaktuj się ze sprzedawcą.

Przed pierwszym uzyciem

• Patrz Uwagi dotyczące instalacji (poniżej).
• Zleć instalację systemu uziemienia wykwalifikowanemu elektrykowi.
• Producent nie odpo-wiada za jakiekolwiek szkody powstałe w wyniku użytkowania nieuziemionego urzą-dzenia.
• Przed uruchomieniem urządzenia sprawdź, czy dane podane na tabliczce znamionowej są zgodne z danymi lokalnej sieci zasilającej.
• Na czas instalacji odłącz zmywarkę do naczyń od zasilania.
• Zawsze używaj oryginalnej wtyczki dostarczonej z urządzeniem.

• Nie podłączaj urządzenia do sieci zasilającej za pomocą przedłużacza. Przedłużacze nie zapewniają dostatecznego bezpieczeństwa (np. mogą się przegrzewać).
• Po zainstalowaniu urządzenia, wtyczka powinna być łatwo dostępna.

Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej 8 lat i przez osoby o obniżonych możliwościach fizycznych, umysłowych i osoby o braku doświadczenia i znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie do użytkowania sprzętu w bezpieczny sposób, tak aby związanane z tym zagrożenia były zrozumiałe. Dzieci nie powinny bawić się sprzętem. Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji sprzętu.

Dzieci poniżej 3 roku życia powinny trzymać się z daleka, chyba że są pod stałą opieką.

Bezpieczeństwo dzieci

• Nie pozwalaj dzieciom bawić się tym urządzeniem.
• Detergenty do zmywarek do naczyń mogą mieć działanie żrące dla oczu, ust i gardła. Przeczytaj uwagi dotyczące bezpieczeństwa, umieszczane przez producentów detergentów.
• Nigdy nie zostawiaj dzieci bez nadzoru, kiedy urządzenie jest otwarte. Moga w nim być pozostałości detergentów.
• Woda w zmywarce nie nadaje się do picia. Niebezpieczeństwo obrażeń ze strony środków żrących.
• Podczas otwierania drzwi w trakcie trwania programu należy zachować ostrożność ze względu na wysoką temperaturę wody
• Zawsze umieszczaj długie i ostre/spiczaste przedmioty (np. widelce, noże) w koszyku na sztućce, skierowane czubkiem w dół lub płasko na górnym koszu, aby uniknąć ewentualnych obrażeń.

Codzienna obsługa

• Używaj urządzenie tylko w gospodarstwie domowym do następującej czynności: zmywanie naczyń.
• Nie stosuj rozpuszczalników chemicznych w urządzeniu; istnieje zagrożenie wybuchem.
• Nie siadaj ani nie stawaj na otwartych drzwiach, ani nie kładź na nich żadnych przedmiotów. Urządzenie może się przewrócić.
• Nie otwieraj drzwi, kiedy urządzenie pracuje. Możesz wypuścić goracą wodę lub parę.
• Nie zostawiaj otwartych drzwi, ponieważ mogą stwarzać zagrożenie.

W razie problemów

• Zlecaj naprawy i modyfikacje urządzenia tylko wykwalifikowanym pracownikom serwisu.
• W razie problemów lub napraw, odłącz urządzenie od sieci zasilającej:
• odłącz urządzenie, wy- ciągając wtyczkę,
• wyłącz bezpiecznik.
• Nie ciągnij za kabel, tylko za wtyczkę. Za-mknij dopływ wody.

Zalecenia

• Dla oszczędności energii i wody przed włożeniem naczyń do zmywarki spłukać pozostałości potraw. Uruchamiać zmywarkę w pełni załadowaną.
• Nie wkładać do urządzenia naczyń z resztkami żywności.
• Z programu mycia wstępnego korzystać tylko w razie potrzeby.
• Miski, szklanki i kubki wkładać do urządzenia spodem do góry.
• Nie wkładać do urządzenia naczyń nie przeznaczonych do mycia w zmywarce oraz nie przepełniać zmywarki.

Naczynia nienadające się do mycia w zmy-warce

• Popielniczki, resztki świec, pasty do czysz-czenia, farby, substan-cje chemiczne, stopy żelaza;
• Widelce, łyżki i noże z trzonkiem drewnianym, z rogu, kości słoniowej lub masy perłowej; elementy klejone, przedmioty zanieczyszczone środkiem ściernym, kwasem lub zasadą

• Plastikowe naczynia nie odporne na działanie wysokiej temperatury, pojemniki miedziane lub z cyny;
• Przedmioty aluminiowe i srebrne (mogą ulegać przebarwieniu, zmatowieniu)
• Niektore delíkatne rodzaje szkła, porcelana z ozdobnymi nadrukami, ponieważ blakną nawet po pierwszym myciu; niektóre naczynia kryształowe, ponieważ z czasem tracą przejrzystość, klejone sztućce nieodporne na działanie wysokiej temperatury, kieliszki z kryształu ołowiowego, deski do krojenia, przedmioty wykonane z włókna syntetycznego;
• Przedmioty nasiąkliwe jak gąbki lub ścierki kuchenne nie nadają się do mycia w zmywarce.
  W przyszłości, przed za- kupem zwracać uwagę czy naczynia są odpo- wiednie do mycia w zmy- warce.

RECYKLING

Opakowanie i niektóre części urządzenia są wykonane z materiałów nadających się do powtórnego przetworzenia. Umieszczono na nich symbol recyklingu i informację o typie materiału.

Przed przystąpieniem do eksploatacji urządzenia należy usunąć opako- wanie i pozbyć się go zgodnie z przepisami.

Ostrzeżenie

Opakowanie może być niebezpieczne dla dzieci. Materiały nadające się do ponownego użytku można oddać do lokalnego skupu odpadów. Dodatkowe informacje można uzyskać u lokalnych władz i w punktach utylizacji odpadów.

ZŁOMÓWANIE STARE- GO URZĄDZENIA

To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/19/UE oraz polską Ustawą o zużytym sprzęcie elektrycznym i elektronicznym symbolem przekreślonego kontenera na odpady.

Po zakończeniu okresu użytkowania nie wolno usuwać niniejszego produktu poprzez normalne odpady komunalne, lecz należy go oddać do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych. Informuje o tym symbol, umieszczony na produkcie, instrukcji obsługi lub opakowaniu.

Zastosowane w urządze- niu tworzywa nadają się do powtórnego użycia zgodnie z ich oznacze- niem. Dzięki powtórnemu użyciu, wykorzystaniu materiałów lub innym for- mom wykorzystania zu- żytych urządzeń wnoszą Państwo istotny wkład w ochronę naszego środo- wiska.

Informacji o właściwym punkcie usuwania zużytych urządzeń udzieli Państwu administracja gminna.

Dziękujemy za Państwa wkład w ochronę środowiska.

Aby uniknąć zagrożeń, do czasu transportu należy uniemożliwić użytkowanie urządzenia.

Należy odłączyć wtyczkę i obciąć kabel zasilający. Ponadto, należy uszkodzić zamek w drzwiach.

INSTALACJA URZĄDZENIA

Ustawienie urządzenia

• Przy wyborze miejsca instalacji brać pod uwagę miejsce, gdzie można łatwo włożyć i wyjąć naczynia ze zmywarki.
• Nie umieszczać urządzenia w pomieszczeniu, gdzie temperatura może spaść poniżej 0°C.
• Przed zainstalowaniem rozpakować urządzenie postępując zgodnie z ostrzeżeniami umieszczonymi na opakowaniu.
• Ustawić urządzenie blisko zaworu lub odpływu wody. Przy instalacji zmywarki należy wziąć pod uwagę, że podłączenia nie będą zmienia-ne po ich wykonaniu.
• Podczas przenoszenia nie chwytać urządzenia za drzwi lub panel sterujący.
• Ze wszystkich stron pozostawić pewien luz, aby mieć wygodny dostęp do zmywarki podczas sprzątania.
• Upewnić się, że podczas ustawiania zmywarki wąż zasilania w wodę i wąż odpływowy nie zostaną ściśnięte. Należy upewnić się również, że urządzenie nie stoi na kablu zasilającym.

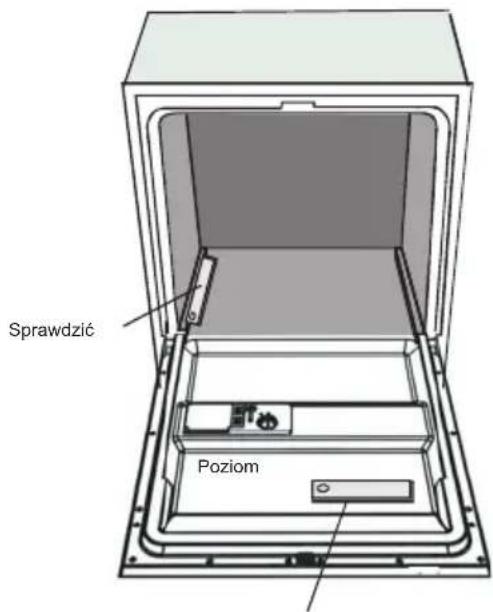

• Poziom wyregulować za pomocą regulowanych nóżek zmywarki. Prawidłowe ustawienie zmywarki gwarantuje bezproblemowe otwieranie i zamykanie jej drzwi.
• Jeśli drzwi zmywarki nie zamykają się poprawnie, sprawdzić czy urządzenie stoi stabilnie na podłodze; jeśli nie, wyregulować za pomocą regulowanych nożek.

Przyłącze wody

Upewnić się, że wewnętrzna instalacja hydrauliczna jest odpowiednia dla instalacji zmywarki. Ponadto zaleca się zamontowanie filtra na wejściu przyłącza wody do mieszkania lub domu, aby uniknąć uszkodzenia urządzenia na skutek zanieczyszczeń (piasek, glina, rdza itp.) sporadycznie nanoszonych przez wodę z sieci lub wewnętrznej instalacji; zapobiega to również żółknięciu i powstawaniu osadów po myciu.

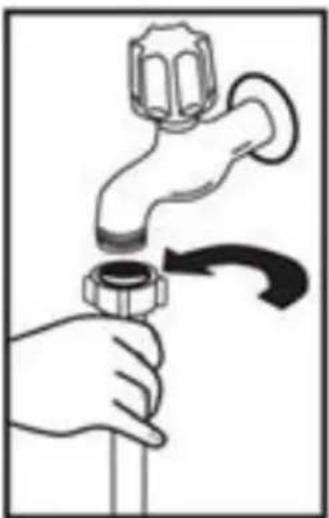

Wąż zasilania wodą

Nie stosować węża zasilania wodą od starej zmywarki. Wykorzystać nowy wąż zasilania wodą dostarczony wraz z urządzeniem. Przed dokonaniem podłączenia przepłukać go wewnątrz wodą. Podłączyć wąż zasilania wodą bezpośrednio do zaworu doprowadzającego wodę. Ciśnienie wody w instalacji powinno wynosić co najmniej 0,03 MPa, a maksymalnie 1 MPa. Jeżeli ciśnienie wody przekracza 1 MPa, należy przed zmy- warką zainstalować zawór redukujący ciśnienie. Po wykonaniu podłączenia, zawór otworzyć całko-

wicie i sprawdzić szczelność. Ze względów bezpieczeństwa należy zawsze zakręcać kurek dopływu wody po każdym myciu.

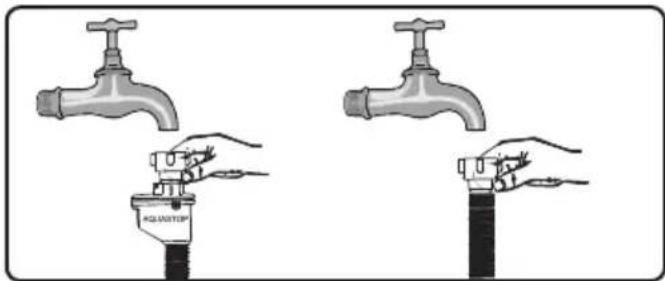

UWAGA: W niektórych modelach zmywarek stosowane jest doprowadzenie wody Aquastop. W przypadku zastosowania Aquastop występuje niebezpieczne napięcie. Nie przecinać doprowadzenia wody Aquastop. Nie dopuszczać do jego zawinięcia lub skręcenia.

Uwaga! Ze względów bezpieczeństwa zakręcaj kurek z wodą po każdym zmywaniu

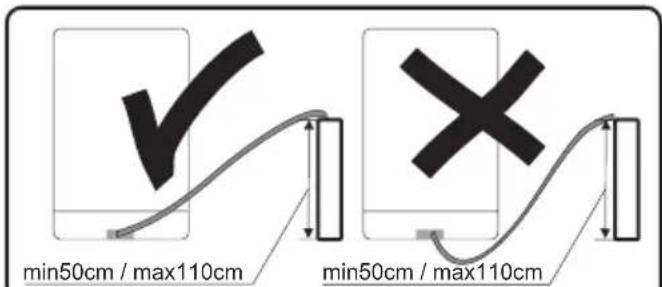

Wąż odpływowy

Wąż odprowadzający wodę można podłączyć bezpośrednio do odpływu wody lub do króćca wylotowego zlewozmywaka. Wodę można odprowadzić również bezpośrednio do zlewozmywaka stosując specjalny uchwyt (jeżeli jest dostępny), zahaczając wygiętą rurę na jego krawędzi. Podłączenie powinno być na wysokości co najmniej 50 cm i maksymalnie 110 cm mierząc od płaszczyzny podłogi.

Jeśli zastosowany wąż odpływowy jest dłuższy niż 4 m, naczynia mogą pozostać brudne. Producent nie ponosi odpowiedzialności za taką sytuację

INSTALACJA URZĄDZENIA

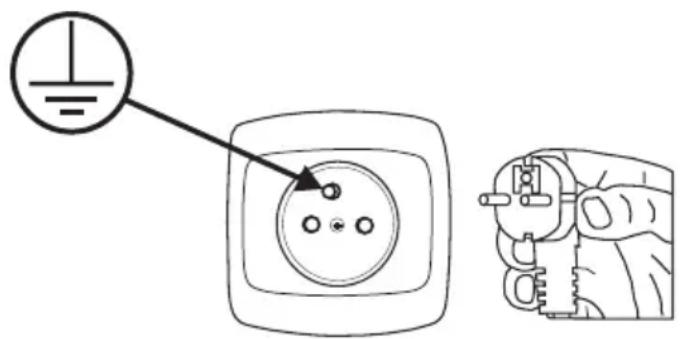

Przyłącze elektryczne

Wtyczkę z uziemieniem należy podłączyć do uziemionego gniazda sieci elektrycznej o odpowiednim napięciu. Jeśli nie ma instalacji uziemiającej, zlecić jej wykonanie wykwalifikowanemu elektrykowi. W przypadku uruchomienia urządzenia bez uziemienia, producent nie ponosi odpowiedzialności za powstałe szkody.

Wewnętrzna instalacja musi posiadać bezpiecznik 10-16 A.

Urządzenie należy zasilać z sieci elektrycznej o napięciu przemiennym 220-240 V. Jeżeli napięcie w sieci wynosi 110 V, należy przed urządzeniem podłączyć transformator 110/220 V o mocy 3000 W. Nie podłączać urządzenia podczas jego ustawiania.

Zawsze używać wtyczki z obudową, dostarczonej z urządzeniem. Uruchamianie urządzenia przy niskim napięciu spowoduje pogorszenie jakości mycia i może doprowadzić do uszkodzenia urządzenia.

Wymiany przewodu zasilającego może dokonywać wyłącznie autoryzowany serwis lub wykwalifikowany elektryk. Nieprzestrzeganie tych zasad może doprowadzić do wypadku.

Ze względów bezpieczeństwa należy zawsze wyjmować wtyczkę z gniazdka po zakończeniu mycia.

Aby nie spowodować porażenia prądem, nie należy wyjmować wtyczki z gniazdka mokrymi rękoma.

Odłączając urządzenie od źródła zasilania, zawsze ciągnąć za wtyczkę. Nigdy nie należy ciągnąć za przewód.

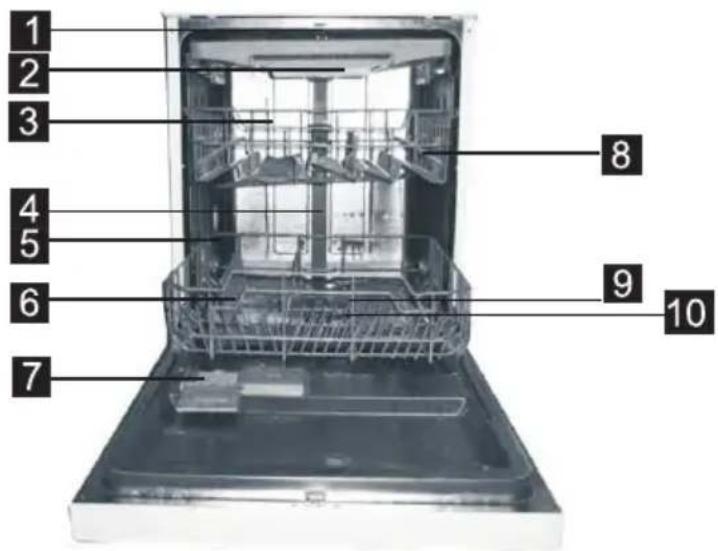

Poniżej wymieniono elementy Twojego urządzenia (Rys. 1):

1. Ramiona natryskowe
2. Kosz na sztućce

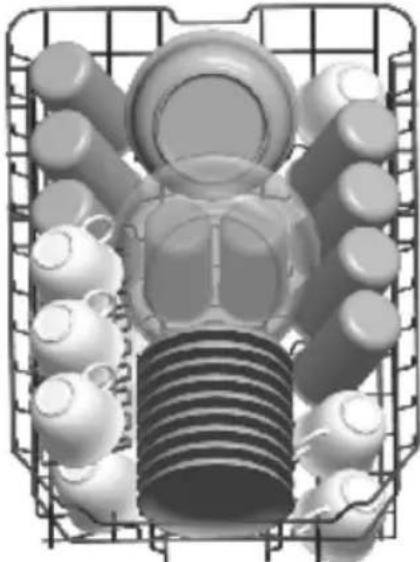

3. Kosz górny
4. Rura wewnętrzna
5. Kosz dolny
6. Pojemnik na sól
7. Dozownik detergentu
8. Półki na kubki i filiżanki
9. Ramiona natryskowe
10. Filtr główny
11. Łacze węża doprowadzającego wodę
12. Wąż odprowadzający wodę
13. Regulator

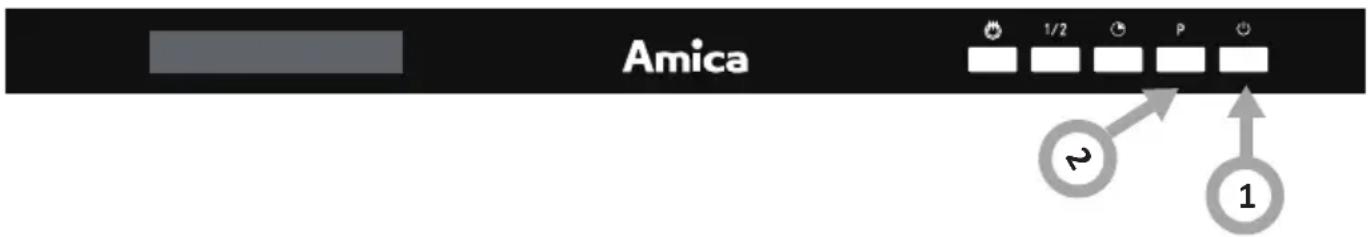

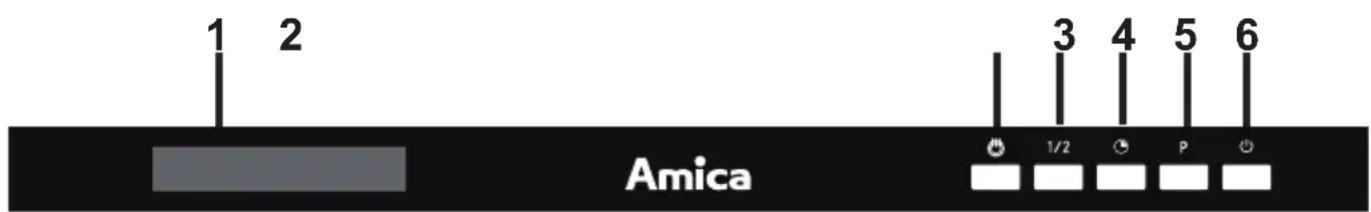

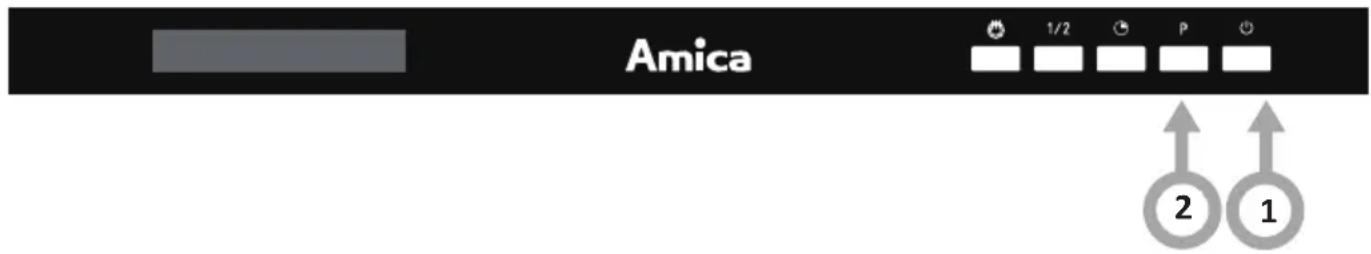

Panel sterowania (Rys. 2):

1) Wyświetlacz - pokazuje kody błędów, opóźnienie czasu itp., na wyświetlaczu znajdują się następujące wskazania:

• Brak soli
• Brak nabłyszczacza
• Czas opóźnienia, kody błędów
• Wskaźniki programów
• Wskaźniki połowy załadunku
• Wskaźniki extra suszenia
• Ostrzeżenie o zakręconym zaworze zasilającym w wodę

2) Przycisk wyboru funkcji extra suszenia
3) Przycisk wyboru funkcji połowy załadunku
4) Przycisk wyboru funkcji opóźnienia startu
5) Przycisk wyboru programu
6). Przycisk On/Off

Kiedy zakończy się wybrany program (bez względu na użyte funkcje czy też rodzaj programu) ustawienia zadanego programu zostaną zapamiętane.

Jeżeli na wyświetlaczu pojawi się informacja o konieczności uzupełnienia soli lub środka nabłyszczającego istnieje możliwość pracy urządzenia bez uzupełnienia środków.

PRZYGOTOWANIE URZĄDZENIA DO PRACY

Przed pierwszym użyciem zmywarki

• Przed uruchomieniem urządzenia sprawdź, czy dane podane na tabliczce znamionowej są zgodne z danymi lokalnej sieci zasilającej.
• Usunąć wszystkie materiały opakowaniowe z wnętrza urządzenia.
• Przygotować środek do zmiękczania wody.
• Napełnić wodą do pełna pojemnik a następnie dodać 2 kg specjalnej soli (przeznaczonej dla zmywarek) do dozownika soli.
• Nalać do dozownika środka nabłyszczającego.

Znaczenie odwapniania wody

Dla dobrej pracy zmywarka potrzebuje miękkiej wody (z niską zawartością wap-nia). W przeciwnym razie na naczyniach i wewnątrz urządzenia pozostają białe pozo-stałości kamienia. Ma to negatywny wpływ na jakość mycia, suszenia i nabłyszczania. Kiedy woda przepływa przez układ zmięk-czania, jony odpowiadające za twardość wody są usuwane, a woda jest odpowiednio miękka, aby uzyskać najlepsze wyniki mycia. W zależności od stopnia twardości wody zasilającej, jony odpowiadające za twardość wody gromadzą się szybko wewnątrz układu zmiękczania. Dlatego układ zmiękczania musi być odświeżany, aby działat z taką samą wydajnością także podczas kolejnego mycia. W tym celu stosuje się sól do zmywarki.

Napełnianie solą

Stosować sól zmiękczającą przeznaczoną do zmywarek. Aby nasypać soli zmiękczającej należy najpierw wyjąć dolny kosz, a następnie otworzyć pokrywę dozownika soli obracając ją w lewo - (1). Na początek napełnić dozownik do pełna solą

(\~1,5kg soli) i woda (2), korzystając z dostarczonego lejka (2). Założyć pokrywkę i zamknąć. Jeśli kontrolka soli na panelu sterowania zaświeci się, ponownie napełnić dozownik solą.

1

Stosować wyłącznie sól przeznaczoną do zmywarek do naczyń.

Napełnić dozownik soli wodą tylko przy pierwszym użyciu.

Nie wsypywać soli kuchennej do zmywarki. Działanie dozownika soli może z czasem pogorszyć się. Po uruchomieniu zmywarki dozownik soli wypełnia się wodą. Dlatego należy nasypać sól zmiękczającą przed uruchomieniem zmywarki.

Dzięki temu wypływająca sól będzie natychmiast wymyta podczas programu mycia. Jeśli bezpośrednio po nasypaniu soli nie będą zmywane żadne naczynia, włączyć krótki program mycia przy pustej zmywarce w celu uniknięcia uszkodzenia (aby zapobiec korozji) zmywarki na skutek wysypania się soli podczas napełniania dozownika

Pasek testowy

Skuteczność mycia w zmywarce zależy od twardości wody z sieci. Dlatego urządzenie jest wyposażone w układ, który zmniejsza twardość wody zasilającej. Skuteczność zmywania wzrośnie po prawidłowym ustawieniu układu. Aby sprawdzić poziom twardości wody w okolicy należy skontaktować się z miejskimi wodociągami lub ustalić poziom twardości wody za pomocą paska testowego (jeśli jest dostępny).

Otworzyć opakowanie z paskiem testowym	Puścić wodę z kranu na 1 min.	Trzymać pasek testowy pod wodą przez 1 sek.	Po wyjęciu z wody strząsnąć pozostałości wody	Odczekać 1 min.	Ustawić twardość wody w zmywarce zgodnie z wykonanym pomiaremPoziom 1 – brak wapniaPoziom 2 – bardzo nieduża zawartość wapniaPoziom 3 – nieduża zawartość wapniaPoziom 4 – średnia zawartość wapniaPoziom 5 – wyższa zawartość wapniaPoziom 6 – wysoka zawartość wapnia
					Level 1 □□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□○Very low lime contentLevel 2 □□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□○Medium lime contentLevel 3 □□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□ □□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□

PRZYGOTOWANIE URZĄDZENIA DO PRACY

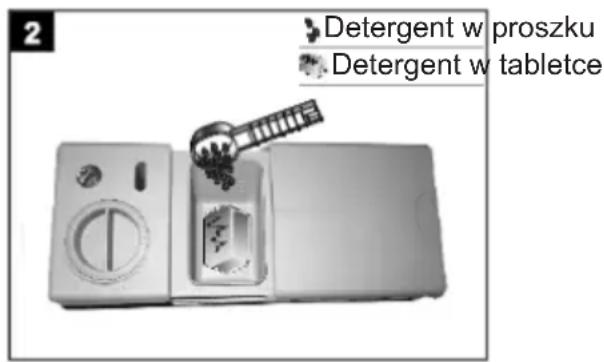

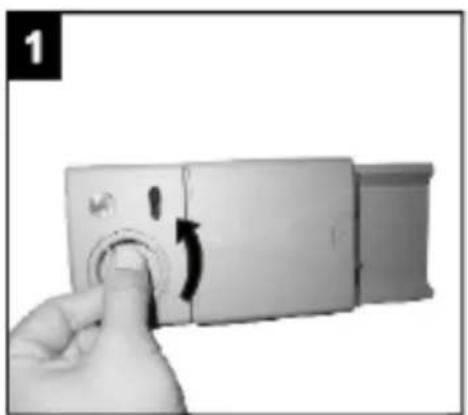

Napełnianie dozownika detergentu

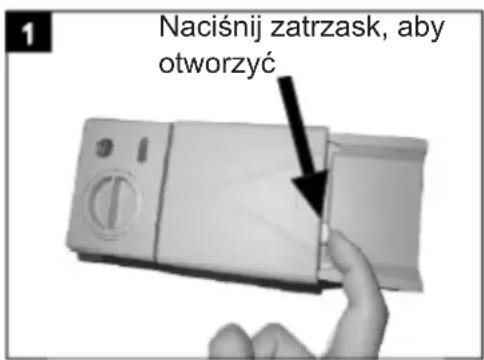

Nacisnąć zatrzask, aby otworzyć dozownik detergentu, jak pokazano na rysunku. (1) Dozownik detergentu posiada wewnątrz wskaźniki ilości. Korzystając z tych wskaźników (linii) można odmierzyć właściwą ilość detergentu. Dozownik może pomieścić maksymalnie 30g detergentu. Otworzyć opakowanie z detergentem do zmywarek i nasypać do większej przegrody (b) w ilości 25 cm³ w przypadku mocno zabrudzonych naczyń lub 15 cm³ w przypadku mniej zabrudzonych naczyń. (2) Jeśli naczynia dłuższy czas stały nieumyte lub w przypadku zaschniętych resztek jedzenia, po załadowaniu zmywarki nasypać (a) 5 cm³ detergentu do przegrody mycia wstępnego i uruchomić zmywarkę. W zależności od stopnia zabrudzenia naczyń oraz twardości wody może zajść konieczność dodania większej ilości detergentu.

Detergenty wieloskładnikowe (np.: "2w1", "3w1" itp.)

Występują 3 rodzaje detergentów:

1. fosforanowe i zawierające chlor,
2. fosforanowe, nie zawierające chloru,
3. nie zawierające fosforanu ani chloru.
   Najnowsze tabletki są zwykle bezfosforanowe. Ponieważ fosforany mają właściwości zmiekczające wodę, zalecamy dodanie soli do pojemnika, nawet jeśli twardość wody wynosi zaledwie 6°dH. W miejscach o twardej wodzie, jeśli stosowany jest detergent bezfosforanowy, na naczyniach i szklankach mogą być widoczne białe ślady. Można temu zapobiec, zwiększając ilość detergentu. Detergenty bezchlorowe mają słabsze

działanie wybielające. Kolorowe plamy mogą nie być dokładnie usuwane. Należy wybrać program o wyższej temperaturze mycia.

Generalnie stosując detergenty wieloskładnikowe uzyskuje się odpowiednie rezultaty tylko w pewnych określonych warunkach. Takie detergenty zawierają środek nabłyszczający i/lub sól w ustalonych ilościach. Zaleca się jednak przy stosowaniu tabletek wieloskładnikowych używania soli regeneracyjnej.

Na co należy zwracać uwagę używając tego typu produktów:

• Zawsze sprawdzać skład używanego detergentu oraz czy jest to produkt wieloskładnikowy.
• Sprawdzić czy używany detergent jest odpowiedni do stopnia twardości wody wodociągowej, do którego dostosowana jest zmywarka.
• Przestrzegać wskazówek podanych na opakowaniu produktu.
• Jeśli detergent ma postać tabletek, nigdy nie wkładać ich do wnętrza koszyka na sztućce. Zawsze umieszczać tabletki w przegrodzie na detergent w dozowniku.
• Stosowanie tych środków daje dobre wyniki tylko w przypadku niektórych rodzajów zastosowania. Stosując tego typu detergenty należy skontaktować się z ich producentem i zapytać o odpowiednie warunki zastosowania.
• Jeśli warunki stosowania takich detergentów i ustawienia zmywarki są odpowiednie, uzyskuje się oszczędności w zużyciu soli i/lub środka nabłyszczającego.
• Jeśli rezultaty mycia podczas stosowania detergentów „2 w 1” lub „3 w 1” nie są zadowalające (jeśli na naczyniach pozostają ślady kamienia i wody), należy skontaktować się z producentem detergentu. Gwarancja zmywarki nie obejmuje reklamacji na skutek stosowania detergentów wieloskładnikowych.

Zalecany sposób użycia: Aby uzyskać najlepsze rezultaty stosując wieloskładnikowe środki myjące, należy dodać sól i środek nabłyszczający do zmywarki i ustawić twardości wody i ilość środka nabłyszczającego na najniższą wartość.

Rozpuszczalność detergentu w postaci tabletek różnych producentów może być różna biorąc pod uwagę temperaturę i czas. Dlatego nie zaleca się stosowania detergentów w tabletkach w krótkich programach. W programach krótkich zaleca się stosowanie detergentów w proszku.

Zawsze przechowuj detergenty w suchym i chłodnym miejscu, poza zasięgiem dzieci. Napełniaj dozownik detergentem bezpośrednio przed włączeniem urządzenia. Ostrzeżenie: Jeśli podczas stosowania detergentu wieloskładnikowego wystąpią niespotykane wcześniej problemy, prosimy o bezpośredni kontakt z producentem detergentu.

PRZYGOTOWANIE URZĄDZENIA DO PRACY

Zaprzestanie stosowania detergentów wieloskładnikowych

• Napełnić dozowniki solą i środkiem nabłyszczającym.
• Ustawić twardość wody na najwyższy poziom (6) i uruchomić pustą zmywarkę.
  • Dostosować twardość wody.
• Dokonać odpowiedniego ustawienia środka nabłyszczającego.

Napełnianie dozownika środka nabłyszczające- go i wybór ustawień

Środek nabłyszczający stosuje się w celu unik-nięcia powstawania białych kropli wody, plam kamienia, białych zacieków, które mogą powsta-wać na naczyniach, jak również w celu poprawy jakości procesu suszenia. W przeciwieństwie do powszechnego przekonania, służy nie tylko do uzyskania błyszczących naczyń, ale również dla przeprowadzenia dostatecznego suszenia naczyń. Z tego powodu należy zwracać uwagę czy w dozowniku znajduje się wystarczająca ilość środka nabłyszczającego przeznaczonego do użycia w zmywarkach domowych.

Jeśli kontrolka środka nabłyszczającego na panelu sterowania zaświeci się, należy napełnić dozownik środkiem nabłyszczającym.

Aby napełnić dozownik środkiem nabłyszczającym należy zdjąć jego pokrywkę odkręcając ją (1).

Napełnić dozownik środkiem nabłyszczającym, aż do momentu gdy wskaźnik poziomu środka stanie się ciemny; (4) założyć pokrywkę i zakręcić ją do wyrównania się znaczników. Sprawdzając wskaźnik poziomu środka nabłyszczającego na dozowniku detergentu, można sprawdzić czy w zmywarce jest wystarczająca ilość środka. Ciemny wskaźnik (4) oznacza, że w dozowniku jest środek nabłyszczający, natomiast jasny wskaźnik (4) wskazuje, że należy napełnić dozownik środkiem nabłyszczającym.

Regulator poziomu środka nabłyszczającego można ustawić w zakresie od 1 do 6. Ustawienie fabryczne dla środka nabłyszczającego to pozycja 4. Należy ustawić wyższą pozycję regulatora jeśli po myciu na naczyniach pozostają plamy wody; jeśli po przetarciu ręką na naczyniach pozostają niebieskie plamy, należy ustawić niższą pozycję regulatora.

Pełny
^3/4 napełnienia
12 napełnienia
1/4 napełnienia (należy ponownie napełnić)
○ Pusty

Ostrzeżenie: Stosować wyłącznie środki nabłyszczające przeznaczone do zmywarek domowych. Pozostałości środka nabłyszczającego rozlane przy przepełnieniu będą powodować tworzenie się dużej ilości piany, a tym samym będą zmniejszać jakość mycia, dlatego należy wytrzeć rozlany środek nabłyszczający ściereczką.

PRZYGOTOWANIE URZĄDZENIA DO PRACY

Zamknięcie komory detergentu

Jeśli naczynia są tylko umiarkowanie zabrudzone, można użyć mniej detergentu niż jest to zalecane.

-Naciśnij na dół pokrywę (1) aż do zatrzaśnięcia (2).

-Jeśli używamy detergentu w postaci tabletek, należy przeczytać zalecenia producenta na opakowaniu, w celu ustalenia, gdzie tabletki powinny być umieszczone wewnątrz zmywarki (na przykład w koszyku na sztućce, komorze detergentu, itp.).

Należy się upewnić, czy pokrywa komory na detergent jest zamknięta, nawet jeśli używamy tabletek.

Tabela twardości wody

Twardość wody	Stopnie nie-mieckie dH	Stopnie fran-cuskie dF	Stopnie bry-tyjskie dE	Wskaźnik pozi-omu twardości	Zużycie soli (g/cykl)
1 0~5 0~9	0~6 H1 0
2 6-11 10	-20 7-14 H2 9
3 12-17	21-30 15-21 H3 12
4 18-22	31-40 22-28 H4 20
5 23-34	41-60 29-42 H5 30
6 35-55	61-98 43-69 H6 60

Jeżeli twardość wody jest wyższa niż maksymalne wartości podane w powyższej tabeli lub w przypadku stosowania wody ze studni zaleca się zastosowanie filtrów i urządzeń do uzdatniania wody.

UWAGA: Ustawienia fabryczne urządzenia są dostosowane do twardości wody na poziomie 3.

Otwórż drzwi (gdy otwiera się drzwi zmywarki, we wnętrzu automatycznie zapala się światło. Dzięki temu wnętrze urządzenia jest doskonale widoczne), włącz urządzenie.

W ciągu 60 sekund od załączenia zmywarki naciśnij i przytrzymaj przycisk wyboru programu przez dłużej niż 5 sekund (wskaźniki soli i nabłyszczacza będą wtedy naprzemiennie migać).

Przed upływem 5 sekund naciskaj przycisk wyboru programu żeby wybrać odpowiednie ustawienie dla Twojego regionu. Możliwe są następujące ustawienia H1-H2-H3-H4-H5-H6.

Naciśnij przycisk lub nie wykonuj żadnej operacji przez 5 sekund by zakończyć ustawienia.

Zużycie detergentów

Stosować detergent przeznaczony do zmywarek domowych. Na rynku można znaleźć detergent w proszku, żelu i tablet-kach, które są przeznaczone do zmywarek domowych. Detergent należy umieścić w dozowniku przed uruchomieniem zmywarki. Przechowywać detergenty w chłodnym i suchym miejscu, poza zasięgiem dzieci. Nie przepełniać dozownika detergentu; w przeciwnym razie mogą powstać rysy na szklankach i detergent może nie rozpuścić się całkowicie. Jeśli potrzebują Państwo więcej informacji na temat stosowanego detergentu, należy skontaktować się bezpośrednio z jego producentem.

ZAŁADUNEK ZMYWARKI NACZYNIAMI

Kosz górny

Kosz górny jest zaprojektowany do zmywania delikatnych typów naczyń takich jak szklanki, filiżanki, talerze itp. Naczynia które są umieszczane w koszu górnym powinny mieć mniejszy stopień zabrudzenia niż naczynia z kosza dolnego. Dodatkowo na półkach można poziomo układać długie widelce, noże i łyżki, tak aby nie blokowały obrotów ramion spryskujących

Składanie półek na kubki

Dzięki tym półkom można zwiększyć pojemność górnego kosza. Można ustawiać szklanki i kubki na półkach.

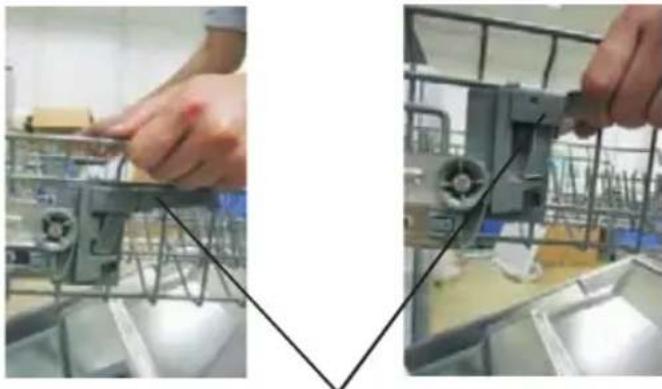

Regulacja wysokości załadowanego górnego kosza

Wysokość górnego kosza może być regulowana w celu utworzenia większej przestrzeni dla dużych naczyń, zarówno na górnym, jak też dolnym koszu. Wysokość górnego kosza może być regulowana poprzez podniesienie kosza do górnego położenia oraz naciśnięcie uchwytu do góry w celu opuszczenia dolnego kosza, patrz ilustracja poniżej.

Podnoszenie kosza do położenia górnego

Naciśnięcie uchwytu do góry w celu obniżenia kosza

Na dolnym koszu umieszczaj talerze, miski, garnki, itp. Upewnij się, że naczynia w koszu dolnym nie blokują ramienia natryskowego i może się ono swobodnie obracać. W koszu dolnym należy umieścić duże naczynia oraz te, które są trudniejsze do zmywania, na przykład garnki, patelnie, pokrywki, półmiski itp. Naczynia należy umieszczać dnem do góry, by w naczyniu nie zbierała się woda.

Naczynia należy umieścić w taki sposób, by nie blokowały ramienia natryskowego.

Składanie elementów kosza dolnego

W celu lepszego ustawienia garnków i rondli, elementy można złożyć w sposób przedstawiony na ilustracji.

Sztućce należy umieszczać osobno od siebie, w odpowiednim położeniu, oraz dopilnować, aby nie zazebiały się, gdyż może to spowodować niewłaściwe efekty mycia.

W celu uzyskania najwyższej jakości mycia, sztućce należy umieścić w koszu, dopilnowując przy tym, aby:

■ nie zazębiały się nawzajem
■ długie przedmioty pośrodku.

⚠ Uwaga: Sztućce nie mogą wystawać poza gabaryt kosza

Półkę na sztućce można ustawić w 2 różnych pozycjach:

Pozycja pierwsza: unieść prawą półkę, prawa i lewa półka znajdują się w pozycji pochyłej.

Pozycja druga: ustawić prawą półkę w dolnej pozycji, prawa półka jest ustawiona płasko, natomiast lewa półka znajduje się w pozycji pochyłej.

Standardowy załadunek i wyniki badań

Pojemność:

Kosz górny i dolny: 10 nakryć stołowych. Górny kosz należy ustawić w górnej pozycji. Filiżanki należy umieszczac na półeczkach.

Detergent/Środek nabłyszczający

3+25g, zgodnie z normami EN 50242, IEC 436 (normy międzynarodowe) / regulacja dozowania środka nabłyszczającego: 6

Test programu

ECO, zgodnie z normą EN 50242 (normy międzynarodowe)

Kosz górny

Łyżeczki

Łyżki deserowe

Łyżki do nakładania potraw

Widelce do nakładania potraw

Łyżki do sosów

Informacje do badań zgodnie z normą EN 50242

Pojemność - 10 standardowych kompletów naczyń

Ustawienie kosza górnego - pozycja dolna

Program - ECO

Ustawienie dawki nabłyszczacza - 6

Ustawienie regulatora łwardości wody - H3

Włączanie urządzenia

1. Wysunąć dolny i górny kosz, włożyć naczynia i wsunąć kosze do zmywarki.
   Zaleca się, aby w pierwszej kolejności załadować dolny kosz, a następnie górny (patrz rozdział pt.
   Załadunek zmywarki naczyniami).
2. Włać/wsypać detergent (patrz rozdział pt. Przygotowanie urządzenia do pracy).
3. Włożyć wtyczkę do gniażda zasilającego. Zasilanie o napięciu przemiennym 220-240 V/50 HZ, specyfikacja dla gniazdka-10A 250VAC. Upewnić się, że zasilanie wodą jest włączone i ustawione na maksymalne ciśnienie.
4. Otworzyć drzwi, nacisnąć przycisk ON/OFF.
5. Nacisnąć przycisk wyboru programu, programy zmywania zmieniają się w następującym kierunku:
6. Po wybraniu programu zapała się wskaźnik programu. Po zamknięciu drzwi zmywarka rozpocznie prace po około 10 sekundach.

Auto->Intensywny->Normalny->ECO->Szkło->90min->Krótki->Namaczanie.

WŁĄCZANIE URZĄDZENIA I WYBÓR PROGRAMU

Zmiana programu

1. Cykl mycia, który jest w toku, można zmienić tylko wtedy, gdy trwa przez krótki okres czasu. W przeciwnym razie, mogło już nastąpić uwolnienie detergentu z dozownika i woda do mycia może być wypompowana z urządzenia. Jeśli tak jest, dozownik detergentu należy uzupełnić.
2. Otworzyć drzwi, zmywarka jest w trybie gotowości, przytrzymać przycisk wyboru programu dłużej niż 3 sekundy, aby zmienić ustawienie programu zmywania.

UWAGA:

Po otworzeniu drzwi podczas mycia, zmywarka zatrzyma cykl mycia. Wskaźnik programu przestanie migać i sygnał dźwiękowy będzie rozlegać się co minutę, aż do zamknięcia drzwi. Po zamknięciu drzwi, po 10 sekundach urządzenie wznowi pracę.

Dokładanie naczyń w trakcie programu:

Dodatkowe naczynie można dodać każdej chwili przed otwarciem pojemnika na detergent.

1. Otworzyć delikatnie drzwi.
2. Po zatrzymaniu ramion spryskujących można otworzyć całkowicie drzwi.
3. Dodać naczynia.
4. Zamknąć drzwi.
5. Zmywarka zacznie działać po 10 sekundach.

Po zakończeniu cyklu mycia

Po zakończeniu cyklu mycia, zmywarka wydaje sygnał dźwiękowy przez 8 sekund, a następnie zatrzymuje cykl. Wyłączyć urządzenie za pomocą przycisku zasilania, odciąć zasilanie wodą i otworzyć drzwi zmywarki. Odczekać kilka minut przed rozładowaniem zmywarki, tak aby nie wyjmować naczyń i sztućców, gdy są jeszcze gorące i bardziej podatne na pęknięcia. Naczynia będą również bardziej suche.

Wyłączyć zmywarkę

Na wskaźniku z przodu świeci się białe światło. Wskazuje to na zakończenie programu.

1. Otworzyć drzwi, wyłączyć zmywarkę naciskając przycisk zasilania.

2. Zakręcić kurek zaworu doprowadzającego wodę!

Ostrożnie otworzyć drzwi.

Gorące naczynia są wrażliwe na uderzenia. W związku z tym, przed wyjęciem z urządzenia, naczynia należy pozostawić do schłodzenia na około 15 minut.

Otworzyć drzwi zmywarki, pozostawić uchylone i odczekać kilka minut przed wyjęciem naczyń. W ten sposób naczynia będą chłodniejsze i bardziej suche.

Wyjmowanie naczyń ze zmywarki

To, że zmywarka jest w środku mokra, jest zjawiskiem normalnym.

Opróżnić dolny, a następnie górny kosz. Ten sposób wyjmowania naczyń zapobiega kapaniu wody z górnego kosza na naczynia znajdujące się w dolnym koszu.

OSTRZEŻENIE!

Niebezpieczne jest otwieranie drzwi podczas mycia, ponieważ gorąca woda może spowodować oparzenia.

Tabela*:

*Czas twania program (min.)	150	165	175	190	125	90	30	15
*Zuzycle energii elektryczne (kWh)	0.9~1.3	1.4	1.1	0.74	0.75	1.15	0.7	0,02
(Zuzycle wody (l))	9.5~13	16.5	13	9	13.5	11.5	10	3.5

Nazwa programu	Auto	Intensywny	Norwayny	**ECO	Szko	90°	Krótki	Namaczanie
Tempera turra	45-55 ° C	60 ° C	55 ° C	45 ° C	65 ° C	45 ° C	-
Zabrudzenia	Automatyczny dobory programu, dypu zabudzeń, z obecnoscja lub bez zaschnię - tych rezstek potraw	Bardzo brudne naczynia z rezstkami potraw, króre zaschny	Brudne naczynia szkłane, porcelanowe - lekko zabrud zone	Naczynia szkłane, porcelanowe - lekko zabrud zone	Lekko zabrud zone naczynia ktorę nie wymagafa suszenia	Krótki program dla lekco zabrudzonych naczyn, ktorę nie wymagafa suszenia	Do naczyn oczekulacyjch na komplexe towanie
Poziom zabrudzenia	rozyny poziom	bardozo zabrudzone	Normalnie zabrudzone	lekko zabrudzone	lekko zabrudzone	lekko zabrudzone	-
Ilość deter-gentu	39/229 (lub 3 w 1)	39/229 (lub 3 w 1)	39/229 (lub 3 w 1)	39/229 (lub 3 w 1)	25g (lub 3 w 1)	20g	-

** Program standardowy. Jednocześnie jest to program referencyjny dla instytutów badawczych. Badania zgodnie z normą PN-EN 50242.

Jest to program odpowiedni do zmywania normalnie zabrudzonych zastaw stołowych. Jest także najbardziej efektywnym programem pod względem łącznego zużycia energii i wody dla tego rodzaju zastawy stołowej.

* Podane w tabeli wartości czasu trwania programu, zużycia energii i zużycia wody zostały określone w warunkach laboratoryjnych. Rzeczywiste wartości mogą posiadać pewne odchylenia.

CZYSZCZENIE I KONSERWACJA

Regularne czyszczenie zmywarki wydłuży okres jej bezawaryjnej pracy.

W komorze zmywarki może gromadzić się tłuszcz i kamień. W przypadku takiego nagromadzenia; - Napełnić dozownik detergentu, nie wkładać naczyń do zmywarki, wybrać program z wysoką temperaturą zmywania i uruchomić urządzenie. W przypadku braku zadowalających rezultatów, należy użyć specjalnego środka czyszczącego dostępnego na rynku. (Środki czyszczące produkowane specjalnie do zmywarek przez producentów detergentów).

Czyszczenie uszczelek w drzwiach zmywarki

Aby wyczyścić wszelkie nagromadzone zanieczyszczenia w uszczelkach drzwi, przecierać uszczelki regularnie wilgotną ściereczką.

Czyszczenie zmywarki

Czyść filtry i ramiona spryskujące co najmniej raz w tygodniu. Przed rozpoczęciem czyszczenia odłączyć zmywarkę od zasilania i zakręcić zawór doprowadzający wodę. Do czyszczenia nie używać twardych materiałów. Umyć łagodnym środkiem myjącym i wilgotną ściereczką.

Filtry

Sprawdzić czy resztki żywności pozostały na filtrze zgrubnym i drobnym. Jeśli pozostały resztki żywności, wyjąć filtry i oczyścić je dokładnie pod bieżącą wodą.

1. Filtr główny
2. Filtr gruboziarnisty
3. Filtr drobnoziarnisty / mikrofiltr

1. Wyjmij dolny kosz z urządzenia.
2. Przekręć filtr gruboziarnisty w lewo i pociągnij go w góre.
3. Całkowicie wyciągnij zestaw filtrów.
4. Zdejmij mikrofiltr z filtra gruboziarnistego
5. Dokładnie wyczyść filtry pod bieżącą wodą. W razie potrzeby użyj szczotki.
6. Zamontuj filtry w kolejności odwrotnej do demontażu.
7. Włóż zestaw filtrów do komory a następnie przekręć filtr gruboziarnisty w prawo.

1

2

• Nigdy nie włączać zmywarki bez filtra.
• Niewłaściwe zamocowanie filtra zmniejsza skuteczności zmywania.
• Czystość filtrów jest bardzo ważna z punktu widzenia prawidłowej pracy zmywarki.

Czyszczenie zamka drzwi

Zamek drzwi jak i jego okolice należy przetrzeć po każdym zmywaniu szmatką z delikatnym detergentem i wytrzeć do sucha. Nie należy zalewać zamka wodą. Nie wolno używać środków do czyszczenia w aerozolu, mogą one uszkodzić zamek i elektryczne elementy znajdujące się wewnątrz.

Sprawdzić czy otwory w górnym i dolnym ramieniu spryskującym nie są zapchane. Jeżeli są zapchane, zdjąć ramiona spryskujące i wyczyścić je pod bieżącą wodą.

Można zdjąć dolne ramię spryskujące pociągając ku górze, podczas gdy górne ramię zdejmuje się obracając nakrętkę w lewo.

Podczas montażu ramienia spryskującego upewnić się, że nakrętka jest dobrze dokręcona.

Filtr węża zasilania wodą

Woda jest filtrowana przez filtr na wężu doprowadzającym wodę, aby uniknąć uszkodzenia urządzenia na skutek zanieczyszczeń (piasek, glina, rdza itp.) sporadycznie nanoszonych przez wodę z wodociągów lub wewnętrznej instalacji; zapobiega to również żółknięciu i powstawaniu osadów po myciu. Okresowo należy sprawdzać filtr oraz wąż i oczyścić je w razie potrzeby. Aby wyczyścić filtr, zakręcić zawór doprowadzający wodę, a następnie zdjąć wąż. Po wyjęciu filtra z węża, wyczyścić go pod bieżącą wodą. Włożyć wyczyszczony filtr na miejsce wewnątrz węża. Zamontować wąż.

KODY BŁĘDÓW I DZIAŁANIA W PRZYPADKU AWARII

Znaczenie wskaźników wyboru programu:

a) wszystkie wskaźniki wyłączone - stan czuwania
b) jeden wskaźnik programu pali się światłem ciągłym - pauza lub oczekiwanie na załączenie programu
c) jeden wskaźnik programu migocze - praca urządzenia
d) Szybkie migotanie - błąd (patrz poniższa tabela)

KOD BŁĘDU OPIS USTERKI DZIAŁANIE
E1	Zbyt długi czas pobierania wody	Zamknięty zawór wody.Zatkane rury w domuZbyt niskie ciśnienie wodyJeżeli błąd nadal występuje skontaktować się z serwisem.
E4 Przepełnienie		Zbyt wysoki poziom wody dolotowejJeżeli błąd nadal występuje skontaktować się z serwisem.

Jeśli jedna z kontrolek monitorowania programu świeci się i kontrolka Start/Pauza miga

- Drzwi zmywarki są otwarte, należy zamknąć drzwi.

Jeśli program nie uruchamia się

• Sprawdzić, czy wtyczka jest podłączona do gniazdka.
• Sprawdzić bezpieczniki instalacji wewnętrznej.
• Upewnić się, że zawór doprowadzający wodę jest otworzony.
• Upewnić się, że drzwi urządzenia są zamknięte.
• Upewnić się, że zmywarka jest wyłączona przez naciśnięcie przycisku On/Off.
• Upewnić się, że filtr dopływu wody i filtry wewnątrz zmywarki są czyste.

Jeśli kontrolki nie gasną po zakończeniu zmywania

• Nie został naciśnięty przycisk On/Off.
• Jeśli w dozowniku detergentu znajdują się pozostałości detergentów
• Nasypano detergentu do mokrego dozownika.

Jeśli po zakończeniu programu wewnątrz zmywarki znajduje się woda

• Wąż odprowadzający wodę jest zapchany lub skręcony.
• Filtry są zapchane.
• Program nie jest jeszcze zakończony.

Jeśli zmywarka zatrzymuje się podczas programy zmywania

• Awaria zasilania.
• Brak dopływu wody.
• Program może być w trybie gotowości.

Jeśli podczas zmywania słychać odgłosy wstrząsów i uderzeń

• Naczynia włożono nieprawidłowo.
• Ramię spryskujące uderza w naczynia.

Jeśli na naczyniach pozostają resztki potraw

• Naczynia nieprawidłowo włożone do zmywarki, woda nie dotarła do wszystkich miejsc.
• Kosz przeładowany.
  • Naczynia opierały się o siebie.
  • Dodana bardzo mała ilość detergentu.
• Wybrany nieodpowiedni, raczej delikatny program zmywania.
• Ramię spryskujące zapchane resztkami żywności.
• Zapchane filtry.
• Filtry nieprawidłowo zamontowane.
• Pompa opróżniająca zapchana.

PORADY PRAKTYCZNE I PRZYDATNE INFORMACJE

Jeśli pojawiły się białawe plamy na naczyniach

• Użyto bardzo niewielkiej ilości detergentu.
• Ustawienie dawki środka nabłyszczającego na bardzo niskim poziomie.
• Nie stosowana jest specjalna sól, pomimo wysokiego stopnia twardości wody.
• Układ zmiękczania wody jest ustawiony na bardzo niskim poziomie.
• Pokrywa dozownika soli nie zamknięta prawidłowo.

Jeśli naczynia nie wysychają

- Został wybrany program, który nie ma etapu suszenia naczyń.

- Ustawienie zbyt małej dawki środka zmiękczającego

• Naczynia wyjęte zbyt szybko ze zmywarki.

Jeśli na naczyniach pojawiły się plamy rdzy

• Jakość naczyń ze stali nierdzewnej jest niska.
• Dużo soli w wodzie do płukania.
• Pokrywa dozownika soli nie zamknięta prawidłowo.
• Zbyt dużo soli rozsypanej w komorze zmywarki podczas napełniania dozownika soli.
• Urządzenie niewłaściwie uziemione.

Jeśli problemu nie udało się usunąć lub w przypadku wystąpienia usterki nie opisanej powyżej prosimy o kontakt z Centrum Serwisowym.

Amica

Centrum Serwisowe 801 801 800

Oświadczenie producenta

Producent deklaruje niniejszym, że wyrób ten spełnia zasadnicze wymagania wy mie nio nych poniżej dyrektyw europejskich:

• dyrektywy niskonapięciowej 2014/35/UE,
• dyrektywy kompatybilności elek tro ma gne tycz nej 2014/30/UE,
• dyrektywy ekoprojektowania 2009/125/EC,
• dyrektywy RoHS 2011/65/UE

i dlatego wyrób został oznakowany oraz została wystawiona dla niego deklaracja zgodności udostępniana organom nadzorującym rynek.

MONTAŻ URZĄDZENIA W ZABUDOWIE MEBLOWEJ

Położenie instalacyjne zmywarki powinno być bliżej istniejącego wlotu i przewodów spustowych oraz kabla zasilania.

Należy wybrać jedną ze stron komory szafki w celu ułatwienia podłączenia przewodów spustowych zmywarki..

Uwaga: należy sprawdzić dołączone akcesoria instalacyjne (hak do panelu wykończeniowego, śruba)

Należy uważnie przeczytać instrukcję instalacyjną.

• Ilustracje wymiarów szafki oraz położenie instalacyjne zmywarki Przygotowania należy przeprowadzić przed przemieszczeniem zmywarki na miejsce instalacji.
  1 Należy wybrać miejsce w pobliżu zlewu w celu ułatwienia instalacji przewodów wlotowego i spustowego (patrz ilustracja 1).
  2 Jeżeli zmywarka jest zainstalowana przy rogu szafki, w momencie otwierania drzwi powinna istnieć pewna przestrzeń (pokazana na ilustracji 2).

[Ilustracja 1]

Rozmiary szafki Mniej niż 5mm między szczytem zmywarki a szafką oraz drzwiami zewnętrznymi przylegającymi do szafki.

[Ilustracja 2]

Minimalna odległość podczas otwierania drzwi.

MONTAŻ URZĄDZENIA W ZABUDOWIE MEBLOWEJ

UWAGA: Ze względu na specyfikę zabudowy meblowej może wystąpić konieczność podcięcia listwy cokołu.

MONTAŻ URZĄDZENIA W ZABUDOWIE MEBLOWEJ

- Wymiary i instalacja panelu wykończeniowego

1 Drewniany panel wykończeniowy może być przygotowany zgodnie z Ilustracją 3a lub 3b (w zależności od szerokości urządzenia).

[Ilustracja 3a]

Modele o szerokości 45cm- Panel wykończeniowy powinien być przygotowany zgodnie z podanymi na ilustracji wymiarami.

Masa płyty meblowej powinna wynosić:

*Dla 45 cm z panelem całkowicie zabudowanym - ≤5kgs

*Dla 45 cm z panelem widocznym - ≤5kgs

(jednostka: mm)

[Ilustracja 3b]

Modele o szerokości 60cm-Panel wykończeniowy powinien być przygotowany zgodnie z podanymi na ilustracji wymiarami.

Masa płyty meblowej powinna wynosić:

*Dla 60 cm z panelem całkowicie zabudowanym - ≤7kgs

*Dla 60 cm z panelem widocznym - ≤6kgs

(jednostka: mm)

MONTAŻ URZĄDZENIA W ZABUDOWIE MEBLOWEJ

2 Należy zainstalować hak na drewnianym panelu wykończeniowym i włożyć hak do szczeliny drzwi zewnętrznych zmywarki (patrz ilustracja 4a). Po wypozycjonowaniu panelu, zamocować go na drzwiach zewnętrznych za pomocą wkrętów i śrub (patrz ilustracja 4b).

[ Ilustracja 4a] Instalacja panelu wykończeniowego

[ Ilustracja 4b ] Instalacja drewnianego panelu wykończeniowego

1. Wyjąć cztery krótkie wkręty
2. Przymocować cztery długie wkręty

Wyjąć cztery krótkie wkręty

Przymocować cz- tery długie wkręty

MONTAŻ URZĄDZENIA W ZABUDOWIE MEBLOWEJ

Regulacja napięcia sprężyny drzwi

Sprężyny drzwi są ustawiona fabrycznie na napięcie właściwe dla drzwi zewnętrznych. W przypadku zainstalowania drewnianego panelu wykończeniowego, będą Państwo musieli wyregulować napięcie sprężyny drzwi. Należy obrócić śrubę regulacyjną w celu dokręcenia regulatora do uzyskania napięcia lub zwolnienia linki stalowej (patrz ilustracja 5).

Napięcie sprężyny dr- zwi jest właściwe, gdy drzwi pozostają w położeniu poziomym podczas pełnego otwarcia, lecz unoszą się do zamknięcia przy lekkim uniesieniu palca.

[ Ilustracja5]

Regulacja napięcia sprężyny drzwi

Kroki instalacji zmywarki

1. Należy zainstalować drzwi meblowe do zewnętrznych drzwi zmywarki z użyciem dostarczonych uchwytów. Pozycjonując uchwyty, należy skorzystać z szablonu.
2. Wyregulować napięcie sprężyn drzwi za pomocą klucza imbusowego, przekręcając go w kierunku zgodnym z kierunkiem ruchu wskazówek zegara w celu dociśnięcia lewej i prawej sprężyny drzwi. Niewykonanie tego może spowodować uszkodzenie Państwa zmywarki (llustracja 2).

MONTAŻ URZĄDZENIA W ZABUDOWIE MEBLOWEJ

1. Należy podłączyć przewód dolotowy do zasilania zimnej wody.
2. Należy podłączyć przewód spustowy. Sprawdzić ze schematem. (Ilustracja 6)
3. Należy podłączyć przewód zasilania.
4. Zamocować tację skroplin pod powierzchnią roboczą szafki. Należy dopilnować, aby taca skroplin była zlicowana z krawędzią powierzchni roboczej.
5. Ustawić zmywarkę w położeniu docelowym (llustracja 4)
6. Wypoziomować zmywarkę. Tylna część może zostać wyregulowana od strony przedniej zmywarki poprzez przekręcenie śruby imbusowej w środku podstawy zmywarki za pomocą klucza imbu-sowego (Ilustracja 5A). W celu wyregulowania przedniej stopy, należy użyć płaskiego śrubokręta i obracać przednią stopę do momentu uzyskania poziomu zmywarki (Ilustracja 5B)
7. Zmywarka musi być zabezpieczona na swoim miejscu docelowym. Można tego dokonać dwoma sposobami:
   A. Normalna powierzchnia robocza : Włożyć hak instalacyjny do szczeliny płaszczyzny bocznej i zabezpieczyć go w na powierzchni roboczej za pomocą wkrętów do drewna (Ilustracja 6).
   B. Blat roboczy marmurowy lub granitowy: Zamocować bok za pomocą Wkrętu. (Ilustracja 7).

MONTAŻ URZĄDZENIA W ZABUDOWIE MEBLOWEJ

Zmywarka naczyń musi być wypoziomowana, aby zapewniać właściwą eksploatację koszy na naczynia oraz efektywność mycia.

1. Należy umieści poziomicę alkoholową na drzwiach oraz szynie kosza wewnątrz komory, jak poka- zano na ilustracji, aby sprawdzić wypoziomowanie zmywarki.
2. Wypoziomować zmywarkę poprzez indywidualne wyregulowanie trzech nóg poziomujących.
3. Podczas poziomowania zmywarki należy zwracać uwagę na to, aby zmywarka się nie przewróciła.

[Ilustracja 8]

llustracja regulacji stóp

WAŻNE:

Maksymalna wysokości regula- cyjna stóp wynosi 50 mm

Sprawdzić
