Typ produktu	Zmywarka
Model	ZZM 436I
Marka	Amica
Pojemność	9 kompletów naczyń
Szerokość	45 cm (do zabudowy)
Napięcie	220–240 V ~ 50 Hz
Zabezpieczenie instalacji	Bezpiecznik 10–16 A
Liczba programów	6: Intensywny, Normalny, Eco, Szkło, 1 godzina, Krótki
Funkcje specjalne	Opóźnienie startu (3/6/9 h), połowa załadunku, wskaźnik braku soli i nabłyszczacza
System zabezpieczeń	Aquastop (w niektórych modelach)

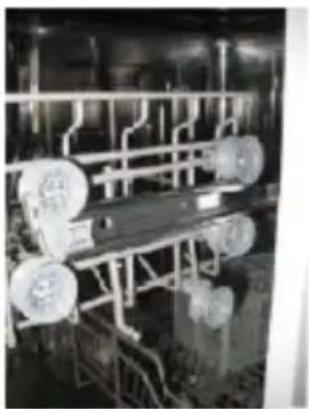

Regulacja kosza górnego	Regulacja wysokości na dwóch poziomach
Typ filtra	Filtr główny, gruboziarnisty, drobnoziarnisty (mikrofiltr)
Zalecany detergent	Proszek, żel lub tabletki do zmywarek
Pojemnik na sól	Tak, ok. 1,5 kg soli
Pojemnik na nabłyszczacz	Tak, z regulacją dawki (1–6)
Ciśnienie wody	0,03–1 MPa
Wysokość odpływu	50–110 cm od podłogi
Max długość węża odpływowego	4 m (dłuższy może pogorszyć mycie)
Typ zabudowy	Do zabudowy (panel ozdobny)
Maksymalna waga panelu	5 kg

Często zadawane pytania - ZZM 436I AMICA

Jak napełnić pojemnik na sól?

Wyjmij dolny kosz, odkręć pokrywę dozownika soli w lewo. Napełnij do pełna solą do zmywarek (ok. 1,5 kg) i wodą tylko przy pierwszym użyciu. Zamknij pokrywę. Jeśli zapali się kontrolka soli, uzupełnij.

Jak ustawić twardość wody?

Włącz urządzenie, w ciągu 60 sekund naciśnij i przytrzymaj przycisk Start/Pauza przez 5 sekund. Naciskaj Start/Pauza, aby wybrać poziom H1–H6 zgodnie z tabelą twardości (np. H4 dla 18–22 °dH). Zakończ przyciskiem zasilania.

Co oznaczają migające kontrolki programów?

Szybkie migotanie kontrolki krótkiego programu oznacza błąd – np. długi czas napełniania (zakręcony zawór) lub przepełnienie. Sprawdź dopływ wody i szczelność. Jeśli kontrolka Start/Pauza miga, drzwi są otwarte.

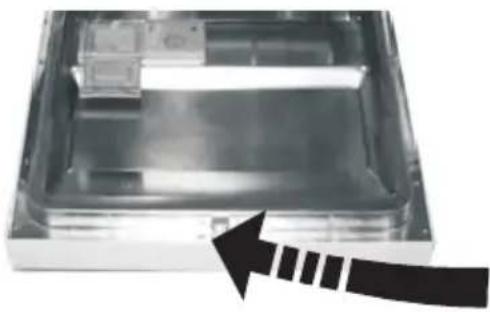

Jak wyczyścić filtry w zmywarce?

Wyjmij dolny kosz, przekręć filtr gruboziarnisty w lewo i wyciągnij zestaw filtrów. Zdejmij mikrofiltr. Oczyść wszystkie elementy pod bieżącą wodą, użyj szczotki. Zamontuj w odwrotnej kolejności, przekręć w prawo. Nigdy nie używaj zmywarki bez filtrów.

Dlaczego naczynia są mokre po suszeniu?

Możliwe przyczyny: wybrany program bez suszenia, za mała dawka nabłyszczacza (ustaw regulator na wyższy poziom), naczynia wyjęte zbyt szybko. Sprawdź też, czy dozownik nabłyszczacza jest pełny.

Jak używać detergentów 3w1?

Sprawdź skład i twardość wody. Jeśli masz twardą wodę, dodaj sól regeneracyjną. Tabletki wkładaj do przegrody na detergent, nie do koszyka. W razie słabych efektów skontaktuj się z producentem detergentu. W krótkich programach lepiej stosować proszek.

Co zrobić, gdy zmywarka nie uruchamia się?

Sprawdź, czy wtyczka jest podłączona, bezpieczniki nie są wyłączone, zawór wody otwarty, drzwi zamknięte. Upewnij się, że urządzenie jest włączone przyciskiem On/Off. Oczyść filtr dopływu wody i filtry wewnętrzne.

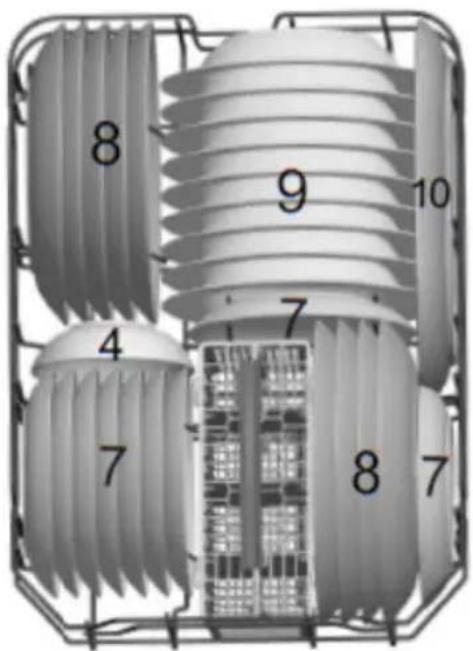

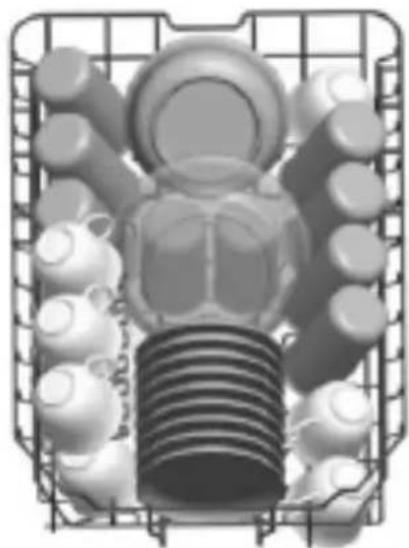

Jak prawidłowo załadować naczynia?

W górnym koszu umieść szklanki, filiżanki, małe talerze – dnem do góry. W dolnym koszu garnki, patelnie, duże talerze. Sztućce w koszyku, ostrymi końcami w dół. Nie blokuj ramion spryskujących. Nie przeładowuj koszy.

Jak odkamienić zmywarkę?

Napełnij dozownik detergentu (bez naczyń), wybierz program o wysokiej temperaturze (np. Intensywny) i uruchom. Możesz też użyć specjalnego środka do czyszczenia zmywarek. Regularnie czyść filtry i ramiona spryskujące.

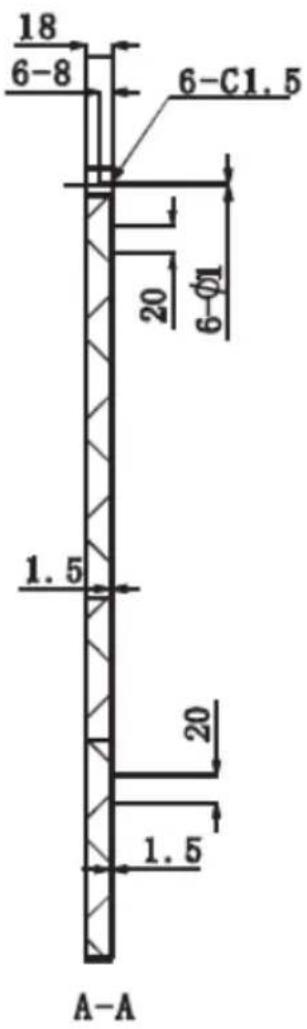

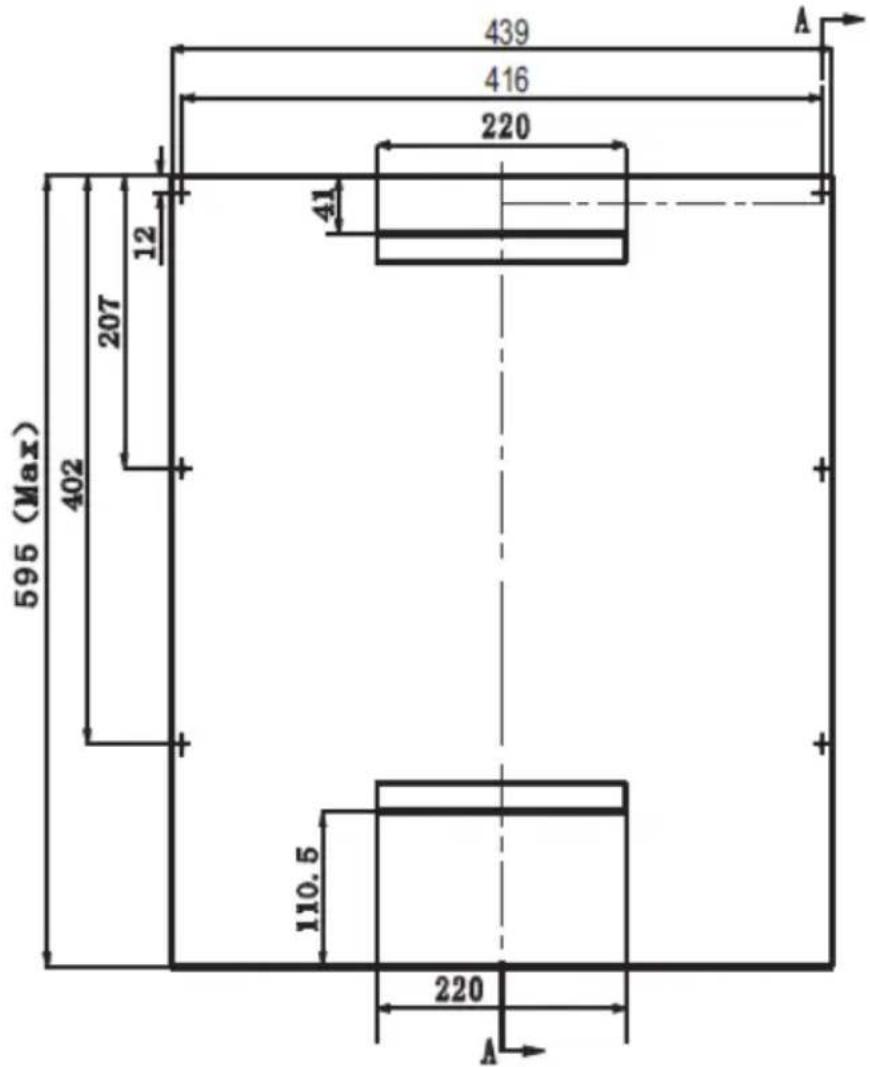

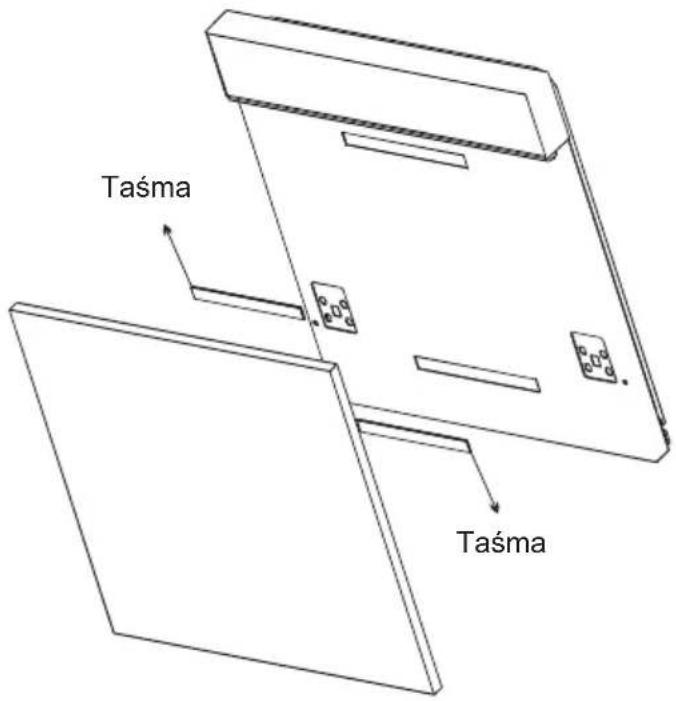

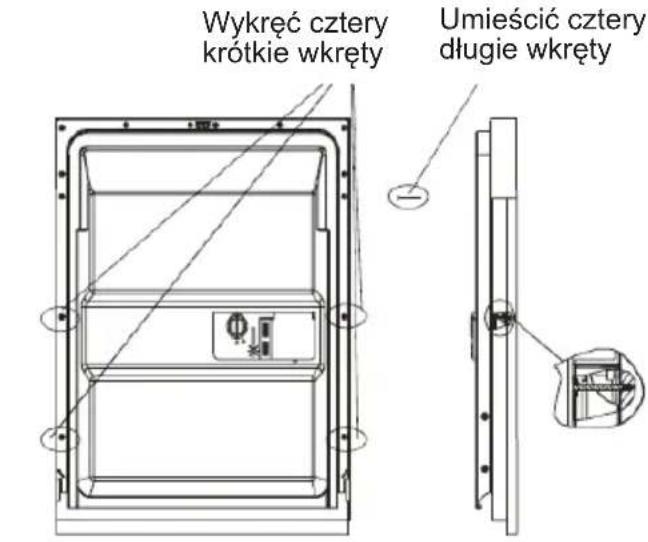

Jak zamontować panel ozdobny?

Przymocuj uchwyty do panelu (waga max 5 kg). Przykręć panel do drzwi zmywarki za pomocą wkrętów. Wyreguluj naciąg sprężyny drzwi śrubą regulacyjną – otwarte drzwi powinny leżeć poziomo. Sprawdź instrukcję montażu.

INSTRUKCJA OBSŁUGI ZZM 436I AMICA

Przed podłączeniem wtyczki zmywarki do naczyń do gniazda zasilania i rozpoczęciem eksploatacji należy koniecznie uważnie przeczytać całą instrukcję obsługi i instalacji. Zawarte w niej wskazówki pomogą uniknąć ryzyka obrażeń ciała i uszkodzenia urządzenia. Dokumentację zmywarki należy przechować w bezpiecznym miejscu w celu poprawnego użytkowania i ewentualnych konsultacji.

Niniejsza instrukcja obsługi została przygotowana dla różnych urządzeń i pewne opisane w niej funkcje mogą nie dotyczyć posiadanego przez Państwa urządzenia.

Poniżej znajdują się objaśnienia dotyczące symboli występujących w niniejszej instrukcji:

Ważne informacje dotyczące bezpieczeństwa użytkownika urządzenia oraz prawidłowej jego eksploatacji.

Zagrożenia wynikające z niewłaściwe- go postępowania z urządzeniem oraz czynnościach, które może wykonać jedynie wykwalifikowana osoba, na przykład z serwisu producenta.

Wskazówki związane z użytkowaniem sprzętu.

Informacje dotyczące ochrony środowiska naturalnego.

Zakaz wykonywania pewnych czynności przez użytkownika.

SPIS TREŚCI

WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA UŻYTKOWANIA 3

JAK DBAĆ O ŚRODOWISKO 6

INSTALACJA URZĄDZENIA 7

POZNAJ SWOJE URZĄDZENIE 9

PRZYGOTOWANIE URZĄDZENIA DO PRACY 11

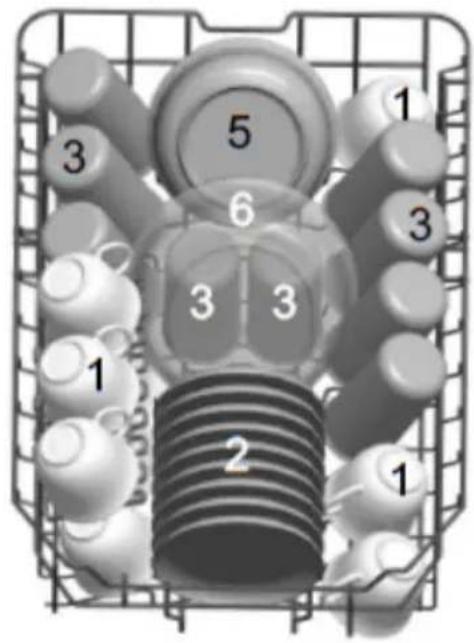

ZAŁADUNEK ZMYWARKI NACZYNIAMI 15

WŁĄCZANIE URZĄDZENIA I WYBÓR PROGRAMU 18

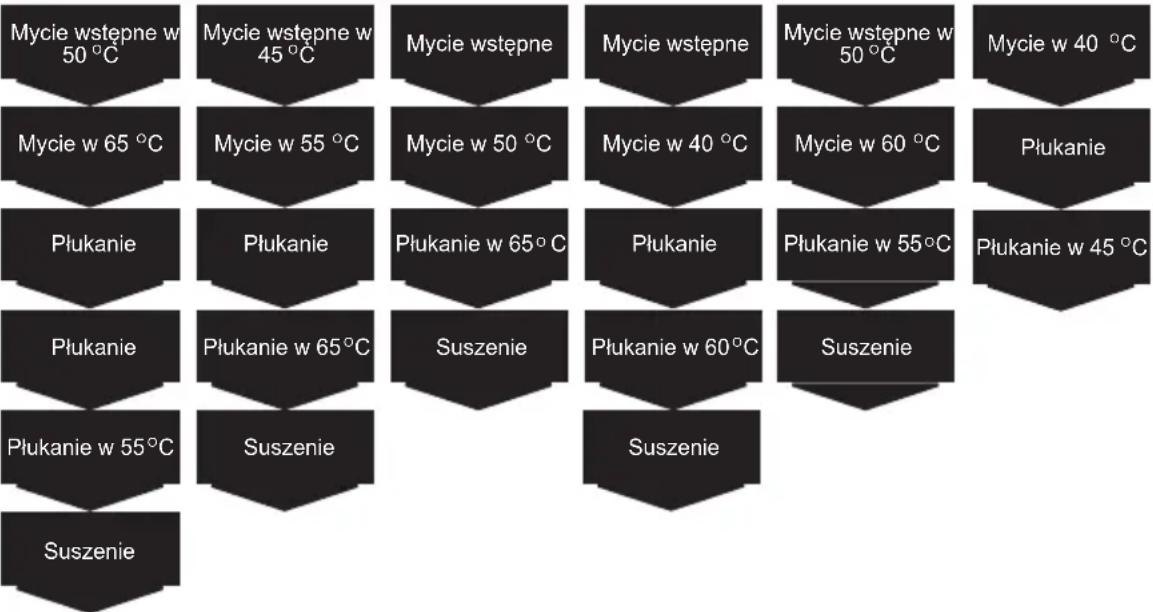

TABELA PROGRAMÓW 20

CZYSZCZENIE I KONSERWACJA 21

KODY BŁĘDÓW I DZIAŁANIA W PRZYPADKU AWARII 22

PORADY PRAKTYCZNE I PRZYDATNE INFORMACJE 23

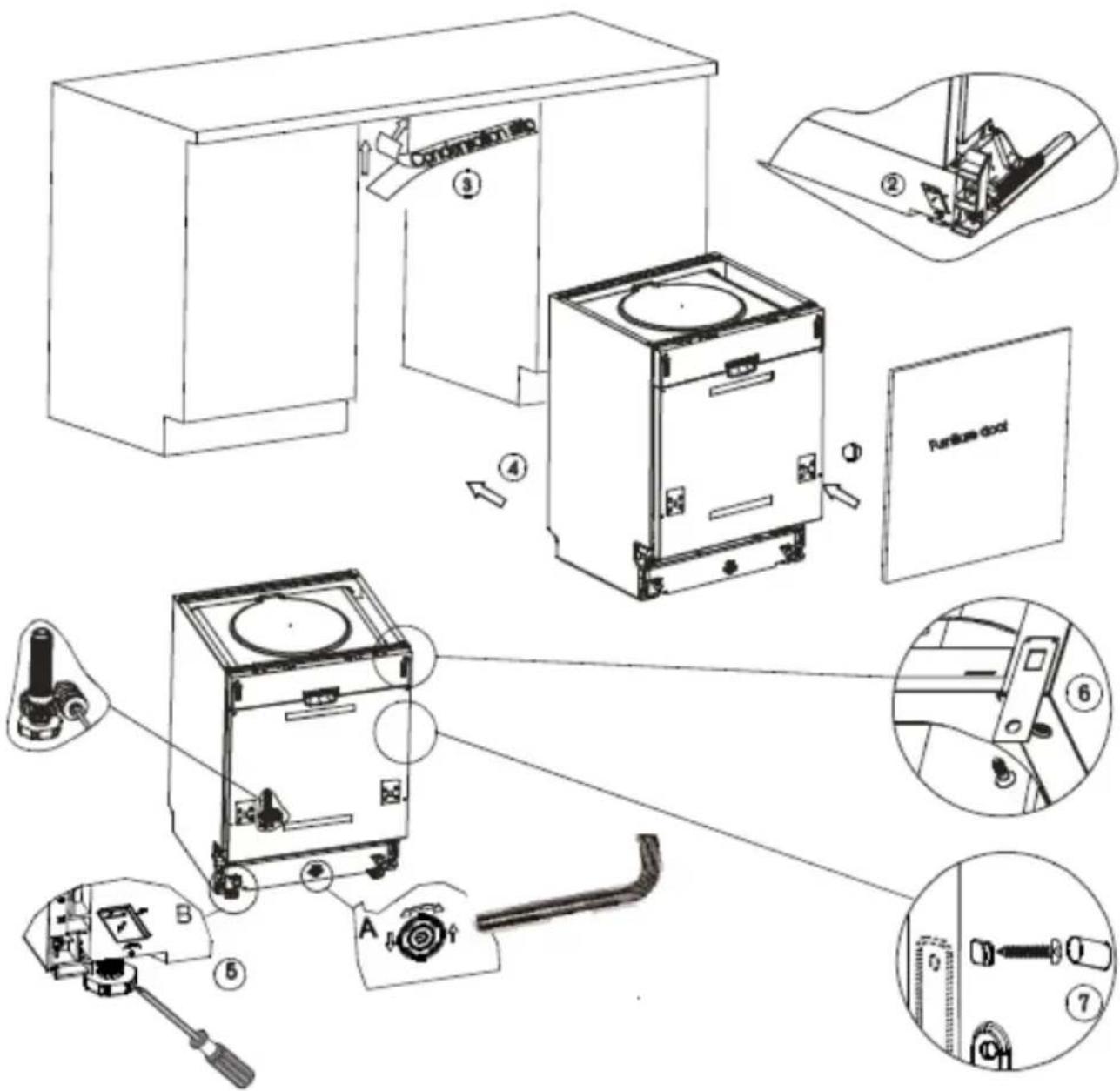

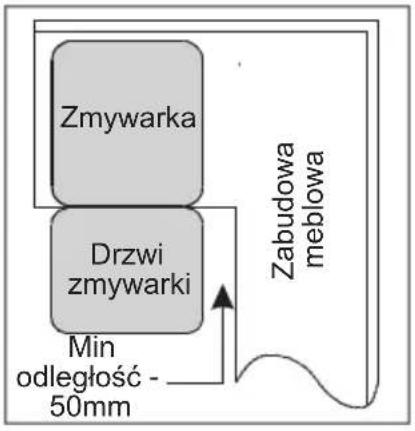

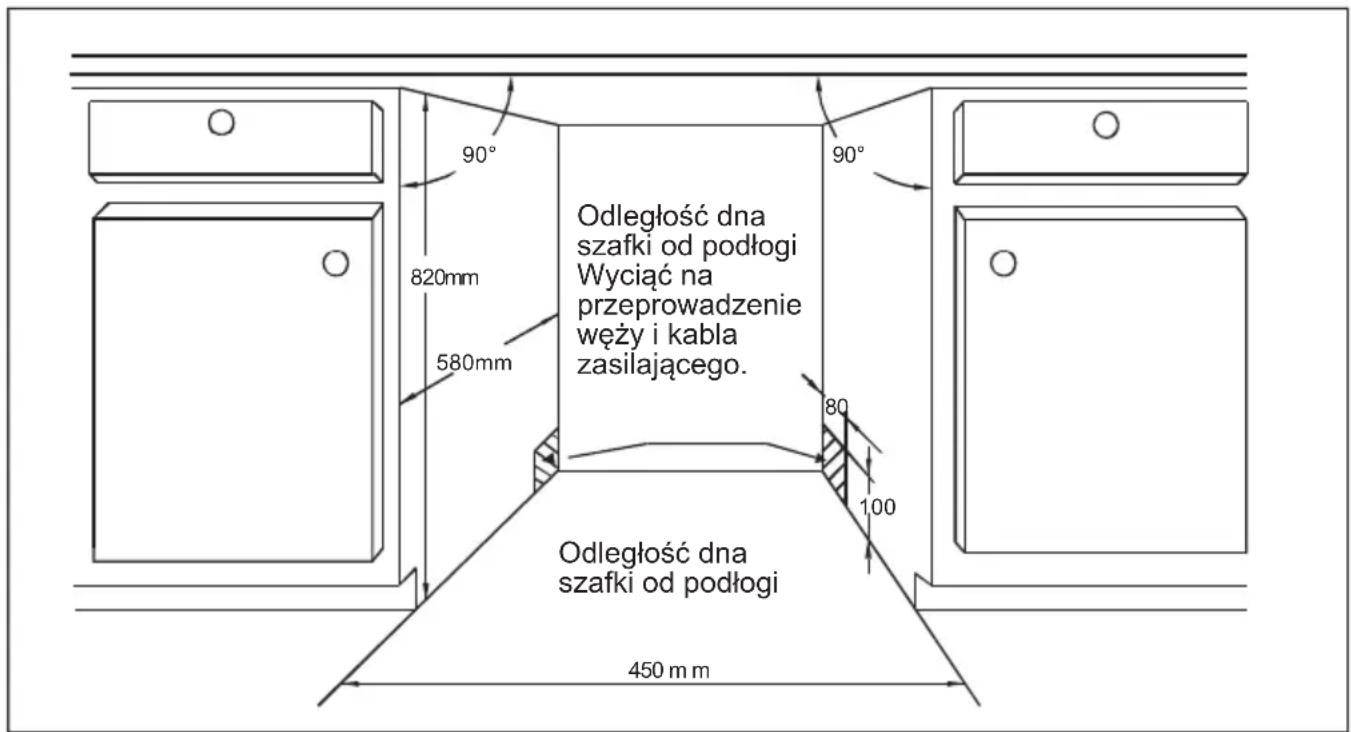

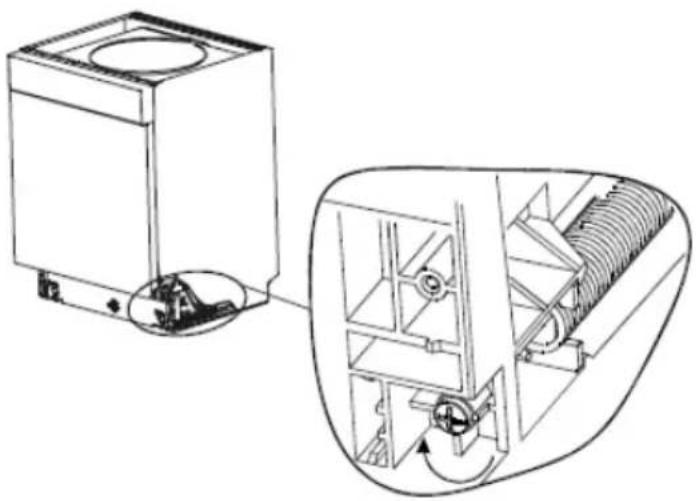

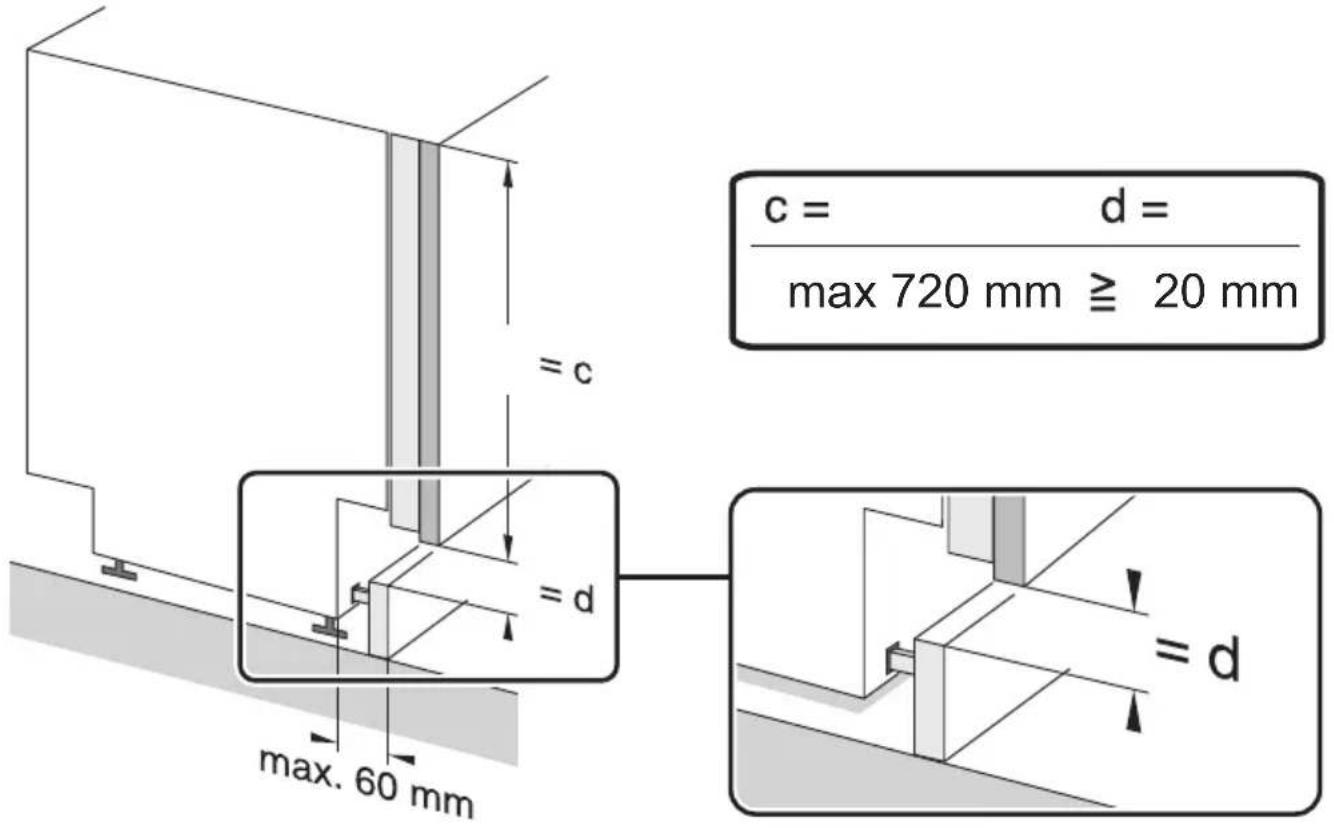

MONTAŻ URZĄDZENIA W ZABUDOWĘ MEBLOWĄ 24

Masz wątpliwości? Nie wszystko, co przeczytałeś w instrukcji jest zrozumiałe - zadzwoń do Centrum Serwisowego, gdzie uzyskasz wszechstronną pomoc.

Zmywarka przeznaczona jest wyłącznie do użytku domowego.

Producent zastrzega sobie możliwość dokonywania zmian niewpływających na działanie urządzenia.

Amica

Centrum Serwisowe 801 801 800

Przed instalacją

Sprawdź urządzenie pod kątem uszkodzeń transportowych. Nigdy nie instaluj ani nie używaj uszkodzonego urządzenia. W razie wątpliwości skontaktuj się ze sprzedawcą.

Przed pierwszym uzy- ciem

• Patrz Uwagi dotyczące instalacji (poniżej).
• Zleć instalację systemu uziemienia wykwalifikowanemu elektrykowi.
• Producent nie odpo-wiada za jakiekolwiek szkody powstałe w wyniku użytkowania nieuziemionego urzą-dzenia.
• Przed uruchomieniem urządzenia sprawdź, czy dane podane na tabliczce znamionowej są zgodne z danymi lokalnej sieci zasilającej.
• Na czas instalacji odłącz zmywarkę do naczyń od zasilania.
• Zawsze używaj oryginalnej wtyczki dostarczonej z urządzeniem.

• Nie podłączaj urządzenia do sieci zasilającej za pomocą przedłużacza. Przedłużacze nie zapewniają dostatecznego bezpieczeństwa (np. mogą się przegrzewać).
• Po zainstalowaniu urządzenia, wtyczka powinna być łatwo dostępna.

Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej 8 lat i przez osoby o obniżonych możliwościach fizycznych, umysłowych i osoby o braku doświadczenia i znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie do użytkowania sprzętu w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe. Dzieci nie powinny bawić się sprzętem. Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji sprzętu.

Dzieci poniżej 3 roku życia powinny trzymać się z daleka, chyba że są pod stałą opieką.

Bezpieczeństwo dzieci

• Nie pozwalaj dzieciom bawić się tym urządzeniem.
• Detergenty do zmywarek do naczyń mogą mieć działanie żrące dla oczu, ust i gardła. Przeczytaj uwagi dotyczące bezpieczeństwa, umieszczane przez producentów detergentów.
• Nigdy nie zostawiaj dzieci bez nadzoru, kiedy urządzenie jest otwarte. Mogą w nim być pozostałości detergentów.
• Woda w zmywarce nie nadaje się do picia. Niebezpieczeństwo obrażeń ze strony środków żrących.
• Podczas otwierania drzwi w trakcie trwania programu należy zachować ostrożność ze względu na wysoką temperaturę wody
• Zawsze umieszczaj długie i ostre/spiczaste przedmioty (np. widelce, noże) w koszyku na sztućce, skierowane czubkiem w dół lub płasko na górnym koszu, aby uniknąć ewentualnych obrażeń.

Codzienna obsługa

• Używaj urządzenie tylko w gospodarstwie domowym do następującej czynności: zmywanie naczyń.
• Nie stosuj rozpuszczalników chemicznych w urządzeniu; istnieje zagrożenie wybuchem.
• Nie siadaj ani nie stawaj na otwartych drzwiach, ani nie kładź na nich żadnych przedmiotów. Urządzenie może się przewrócić.
• Nie otwieraj drzwi, kiedy urządzenie pracuje. Możesz wypuścić goracą wodę lub parę.
• Nie zostawiaj otwartych drzwi, ponieważ mogą stwarzać zagrożenie.

W razie problemów

• Zlecaj naprawy i modyfikacje urządzenia tylko wykwalifikowanym pracownikom serwisu.
• W razie problemów lub napraw, odłącz urządzenie od sieci zasilającej:
• odłącz urządzenie, wy- ciągając wtyczkę,
• wyłącz bezpiecznik.
• Nie ciągnij za kabel, tylko za wtyczkę. Za-mknij dopływ wody.

Zalecenia

• Dla oszczędności energii i wody przed włożeniem naczyń do zmywarki spłukać pozostałości potraw. Uruchamiać zmywarkę w pełni załadowaną.
• Nie wkładać do urządzenia naczyń z resztkami żywności.
• Z programu mycia wstępnego korzystać tylko w razie potrzeby.
• Miski, szklanki i kubki wkładać do urządzenia spodem do góry.
• Nie wkładać do urządzenia naczyń nie przeznaczonych do mycia w zmywarce oraz nie przepełniać zmywarki.

Naczynia nienadające się do mycia w zmy-warce

• Popielniczki, resztki świec, pasty do czysz-czenia, farby, substan-cje chemiczne, stopy żelaza;
• Widelce, łyżki i noże z trzonkiem drewnianym, z rogu, kości słoniowej lub masy perłowej; elementy klejone, przedmioty zanieczyszczone środkiem ściernym, kwasem lub zasadą

• Plastikowe naczynia nie odporne na działanie wysokiej temperatury, pojemniki miedziane lub z cyny;
• Przedmioty aluminiowe i srebrne (mogą ulegać przebarwieniu, zmatowieniu)
• Niektore delíkatne rodzaje szkła, porcelana z ozdobnymi nadrukami, ponieważ blakną nawet po pierwszym myciu; niektóre naczynia kryształowe, ponieważ z czasem tracą przejrzystość, klejone sztućce nieodporne na działanie wysokiej temperatury, kieliszki z kryształu ołowiowego, deski do krojenia, przedmioty wykonane z włókna syntetycznego;
• Przedmioty nasiąkliwe jak gąbki lub ścierki kuchenne nie nadają się do mycia w zmywarce.
  W przyszłości, przed za- kupem zwracać uwagę czy naczynia są odpo- wiednie do mycia w zmy- warce.

RECYKLING

Opakowanie i niektóre części urządzenia są wykonane z materiałów nadających się do powtórnego przetworzenia. Umieszczono na nich symbol recyklingu i informację o typie materiału.

Przed przystąpieniem do eksploatacji urządzenia należy usunąć opako- wanie i pozbyć się go zgodnie z przepisami.

Ostrzeżenie

Opakowanie może być niebezpieczne dla dzieci. Materiały nadające się do ponownego użytku można oddać do lokalnego skupu odpadów. Dodatkowe informacje można uzyskać u lokalnych władz i w punktach utylizacji odpadów.

ZŁOMÓWANIE STARE- GO URZĄDZENIA

To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/19/UE oraz polską Ustawą o zużytym sprzęcie elektrycznym i elektronicznym symbolem przekreślonego kontenera na odpady.

Po zakończeniu okresu użytkowania nie wolno usuwać niniejszego produktu poprzez normalne odpady komunalne, lecz należy go oddać do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych. Informuje o tym symbol, umieszczony na produkcie, instrukcji obsługi lub opakowaniu.

Zastosowane w urządze- niu tworzywa nadają się do powtórnego użycia zgodnie z ich oznacze- niem. Dzięki powtórnemu użyciu, wykorzystaniu materiałów lub innym for- mom wykorzystania zu- żytych urządzeń wnoszą Państwo istotny wkład w ochronę naszego środo- wiska.

Informacji o właściwym punkcie usuwania zużytych urządzeń udzieli Państwu administracja gminna.

Dziękujemy za Państwa wkład w ochronę środowiska.

Aby uniknąć zagrożeń, do czasu transportu należy uniemożliwić użytkowanie urządzenia.

Należy odłączyć wtyczkę i obciąć kabel zasilający. Ponadto, należy uszkodzić zamek w drzwiach.

INSTALACJA URZĄDZENIA

Ustawienie urządzenia

• Przy wyborze miejsca instalacji brać pod uwagę miejsce, gdzie można łatwo włożyć i wyjąć naczynia ze zmywarki.
• Nie umieszczać urządzenia w pomieszczeniu, gdzie temperatura może spaść poniżej 0°C.
• Przed zainstalowaniem rozpakować urządzenie postępując zgodnie z ostrzeżeniami umieszczonymi na opakowaniu.
• Ustawić urządzenie blisko zaworu lub odpływu wody. Przy instalacji zmywarki należy wziąć pod uwagę, że podłączenia nie będą zmienia-ne po ich wykonaniu.
• Podczas przenoszenia nie chwytać urządzenia za drzwi lub panel sterujący.
• Ze wszystkich stron pozostawić pewien luz, aby mieć wygodny dostęp do zmywarki podczas sprzątania.
• Upewnić się, że podczas ustawiania zmywarki wąż zasilania w wodę i wąż odpływowy nie zostaną ściśnięte. Należy upewnić się również, że urządzenie nie stoi na kablu zasilającym.
• Poziom wyregulować za pomocą regulowanych nóżek zmywarki. Prawidłowe ustawienie zmywarki gwarantuje bezproblemowe otwieranie i zamykanie jej drzwi.
• Jeśli drzwi zmywarki nie zamykają się poprawnie, sprawdzić czy urządzenie stoi stabilnie na podłodze; jeśli nie, wyregulować za pomocą regulowanych nożek.

Przyłącze wody

Upewnić się, że wewnętrzna instalacja hydrauliczna jest odpowiednia dla instalacji zmywarki. Ponadto zaleca się zamontowanie filtra na wejściu przyłącza wody do mieszkania lub domu, aby uniknąć uszkodzenia urządzenia na skutek zanieczyszczeń (piasek, glina, rdza itp.) sporadycznie nanoszonych przez wodę z sieci lub wewnętrznej instalacji; zapobiega to również żółknięciu i powstawaniu osadów po myciu.

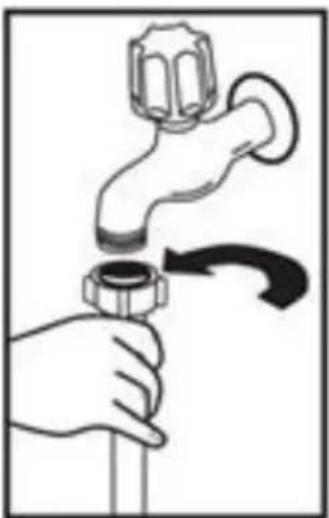

Wąż zasilania wodą

Nie stosować węża zasilania wodą od starej zmywarki. Wykorzystać nowy wąż zasilania wodą dostarczony wraz z urządzeniem. Przed dokonaniem podłączenia przepłukać go wewnątrz wodą. Podłączyć wąż zasilania wodą bezpośrednio do zaworu doprowadzającego wodę. Ciśnienie wody w instalacji powinno wynosić co najmniej 0,03 MPa, a maksymalnie 1 MPa. Jeżeli ciśnienie wody przekracza 1 MPa, należy przed zmy- warką zainstalować zawór redukujący ciśnienie. Po wykonaniu podłączenia, zawór otworzyć całko-

wicie i sprawdzić szczelność. Ze względów bezpieczeństwa należy zawsze zakręcać kurek dopływu wody po każdym myciu.

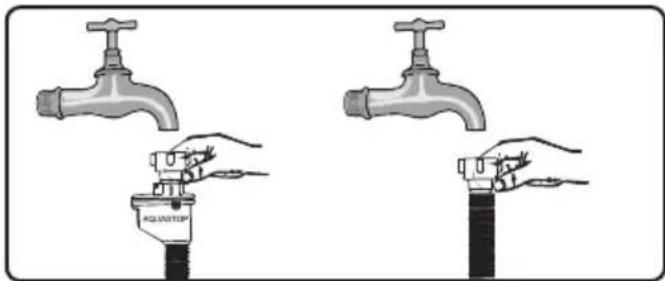

UWAGA: W niektórych modelach zmywarek stosowane jest doprowadzenie wody Aquastop. W przypadku zastosowania Aquastop występuje niebezpieczne napięcie. Nie przecinać doprowadzenia wody Aquastop. Nie dopuszczać do jego zawinięcia lub skręcenia.

Uwaga! Ze względów bezpieczeństwa zakręcaj kurek z wodą po każdym zmywaniu

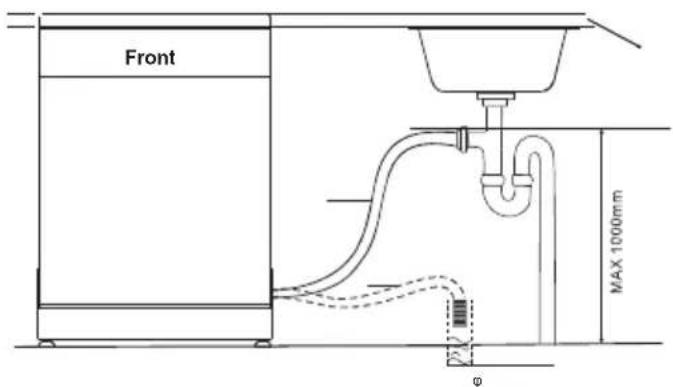

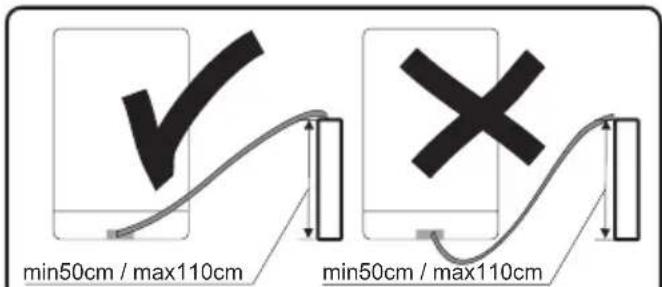

Wąż odpływowy

Wąż odprowadzający wodę można podłączyć bezpośrednio do odpływu wody lub do króćca wylotowego zlewozmywaka. Wodę można odprowadzić również bezpośrednio do zlewozmywaka stosując specjalny uchwyt (jeżeli jest dostępny), zahaczając wygiętą rurę na jego krawędzi. Podłączenie powinno być na wysokości co najmniej 50 cm i maksymalnie 110 cm mierząc od płaszczyzny podłogi.

Jeśli zastosowany wąż odpływowy jest dłuższy niż 4 m, naczynia mogą pozostać brudne. Producent nie ponosi odpowiedzialności za taką sytuację

INSTALACJA URZĄDZENIA

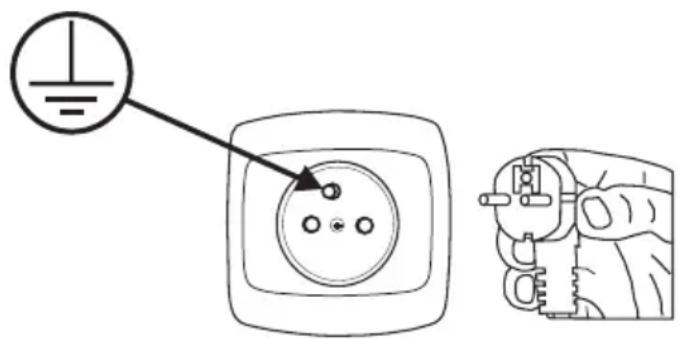

Przyłącze elektryczne

Wtyczkę z uziemieniem należy podłączyć do uziemionego gniazda sieci elektrycznej o odpowiednim napięciu. Jeśli nie ma instalacji uziemiającej, zlecić jej wykonanie wykwalifikowanemu elektrykowi. W przypadku uruchomienia urządzenia bez uziemienia, producent nie ponosi odpowiedzialności za powstałe szkody.

Wewnętrzna instalacja musi posiadać bezpiecznik 10-16 A.

Urządzenie należy zasilać z sieci elektrycznej o napięciu przemiennym 220-240 V. Jeżeli napięcie w sieci wynosi 110 V, należy przed urządzeniem podłączyć transformator 110/220 V o mocy 3000 W. Nie podłączać urządzenia podczas jego ustawiania.

Zawsze używać wtyczki z obudową, dostarczonej z urządzeniem. Uruchamianie urządzenia przy niskim napięciu spowoduje pogorszenie jakości mycia i może doprowadzić do uszkodzenia urządzenia.

Wymiany przewodu zasilającego może dokonywać wyłącznie autoryzowany serwis lub wykwalifikowany elektryk. Nieprzestrzeganie tych zasad może doprowadzić do wypadku.

Ze względów bezpieczeństwa należy zawsze wyjmować wtyczkę z gniazdka po zakończeniu mycia.

Aby nie spowodować porażenia prądem, nie należy wyjmować wtyczki z gniazdka mokrymi rękoma.

Odłączając urządzenie od źródła zasilania, zawsze ciągnąć za wtyczkę. Nigdy nie należy ciągnąć za przewód.

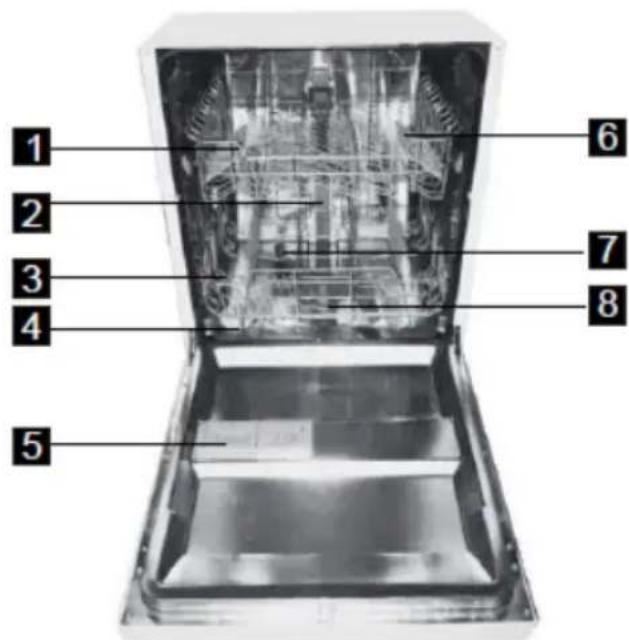

Poniżej wymieniono elementy Twojego urządzenia (Rys. 1):

1. Kosz górny
2. Rura wewnętrzna
3. Kosz dolny
4. Pojemnik na sól
5. Dozownik detergentu
6. Półki na kubki i filiżanki
7. Ramiona natryskowe
8. Filtr główny

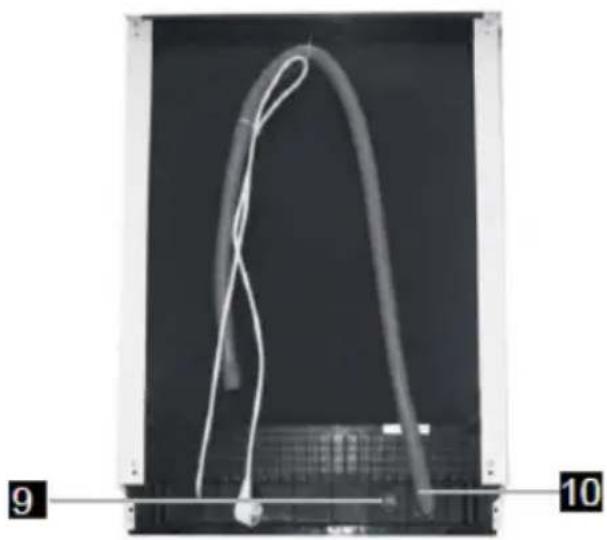

9. Łącze węża doprowadzającego wodę
10. Wąż odprowadzający wodę

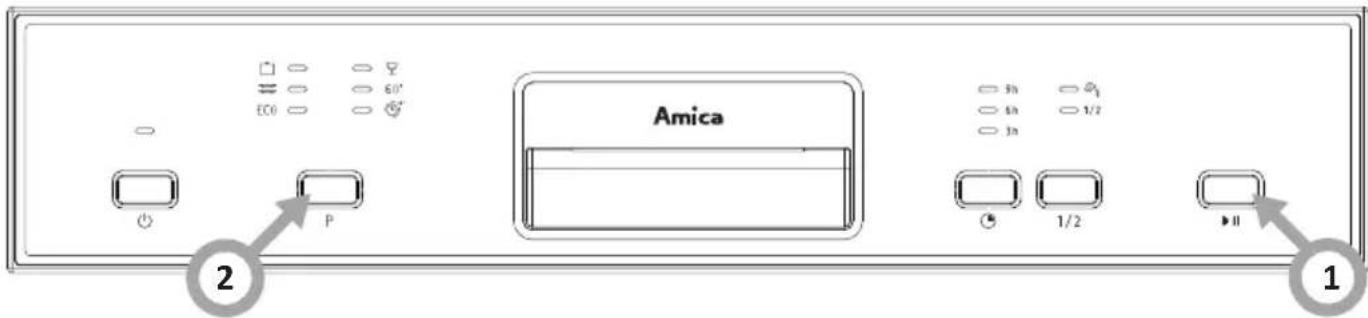

Panel sterowania (Rys. 2):

1) Przycisk Standby - włączenie / wyłączenie urządzenia.
2) Przycisk wyboru programu - Przycisk ten służy do wyboru odpowiedniego programu zmywania.
3) Przycisk opóźnienia startu - przy pomocy tej funkcji można ustawić czas opóźnionego załączenia urządzenia.
4) Przycisk 1/2 załadunku - Po załadowaniu obu koszy naczyniami w mniejszej ilości można wybrać tę funkcję w celu zmniejszenia zużycia energii elektrycznej oraz wody.
5) Przycisk "Start/Pauza" - Przycisk ten służy do wybrania odpowiedniego programu, lub do wstrzymania programu w czasie pracy urządzenia.
6) Wskaźnik zasilania - Wskaźnik zapala się, gdy urządzenie jest włączone
7) Wskaźnik wyboru programu - Sygnalizuje wybrany program przyciskiem wyboru programu.
8) Wskaźnik opóźnienia statu - Wskaźnik dotyczy wybranego opóźnienia przyciskiem opóźnienia startu, odpowiednio 3h, 6h lub 9h.
9) Wskaźnik braku soli / wskaźnik połowy załadunku - Wskaźniki sygnalizują odpowiednio konieczność uzupełnienia soli w zmywarce oraz aktywną funkcję 1/2 załadunku

PRZYGOTOWANIE URZĄDZENIA DO PRACY

Przed pierwszym użyciem zmywarki

• Przed uruchomieniem urządzenia sprawdź, czy dane podane na tabliczce znamionowej są zgodne z danymi lokalnej sieci zasilającej.
• Usunąć wszystkie materiały opakowaniowe z wnętrza urządzenia.
• Przygotować środek do zmiękczania wody.
• Napełnić wodą do pełna pojemnik a następnie dodać 2 kg soli do dozownika soli.

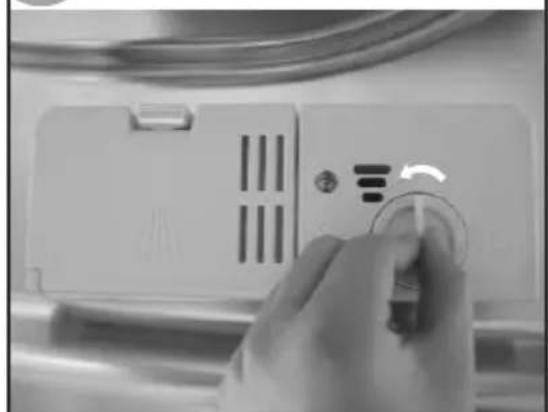

• Nalać do dozownika środka nabłyszczającego.

Znaczenie odwapniania wody

Dla dobrej pracy zmywarka potrzebuje miękkiej wody (z niską zawartością wap-nia). W przeciwnym razie na naczyniach i wewnątrz urządzenia pozostają białe pozo-stałości kamienia. Ma to negatywny wpływ na jakość mycia, suszenia i nabłyszczania. Kiedy woda przepływa przez układ zmięk-czania, jony odpowiadające za twardość wody są usuwane, a woda jest odpowied-nio miękka, aby uzyskać najlepsze wyniki mycia. W zależności od stopnia twardości wody zasilającej, jony odpowiadające za twardość wody gromadzą się szybko wewnątrz układu zmiękczania. Dlatego układ zmiękczania musi być odświeżany, aby działat z taką samą wydajnością także podczas kolejnego mycia. W tym celu stosuje się sól do zmywarki.

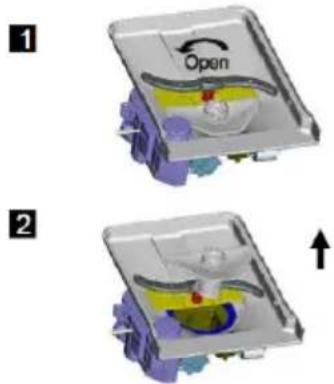

Napełnianie solą

Stosować sól zmiękczającą przeznaczoną do zmywarek. Aby nasypać soli zmiękczającej należy najpierw wyjąć dolny kosz, a następnie otworzyć pokrywę dozownika soli obracając ją w lewo - (1). Na początek napełnić dozownik do pełna solą (\~1,5kg soli) i wodą (2), korzystając z dostarczo-

Pasek testowy

Skuteczność mycia w zmywarce zależy od twardości wody z sieci. Dlatego urządzenie jest wyposażone w układ, który zmniejsza twardość wody zasilającej. Skuteczność zmywania wzrośnie po prawidłowym ustawieniu układu. Aby sprawdzić poziom twardości wody w okolicy należy skontaktować się z miejskimi wodociągami lub ustalić poziom twardości wody za pomocą paska testowego (jeśli jest dostępny).

nego lejka (2). Założyć pokrywkę i zamknąć. Jeśli kontrolka soli na panelu sterowania zaświeci się, ponownie napełnić dozownik solą.

1

2

Stosować wyłącznie sól przeznaczoną do zmywarek do naczyń.

Napełnić dozownik soli wodą tylko przy pierwszym użyciu.

Nie wsypywać soli kuchennej do zmywarki. Działanie dozownika soli może z czasem pogorszyć się. Po uruchomieniu zmywarki dozownik soli wypełnia się wodą. Dlatego należy nasypać sól zmiękczającą przed uruchomieniem zmywarki.

Dzięki temu wypływająca sól będzie natychmiast wymyta podczas programu mycia. Jeśli bezpośrednio po nasypaniu soli nie będą zmywane żadne naczynia, włączyć krótki program mycia przy pustej zmywarce w celu uniknięcia uszkodzenia (aby zapobiec korozji) zmywarki na skutek wysypania się soli podczas napełniania dozownika

Otworzyć opakowanie z paskiem testowym	Puścić wodę z kranu na 1 min.	Trzymać pasek testowy pod wodą przez 1 sek.	Po wyjęciu z wody strząsnąć pozostałości wody	Odczekać 1 min.	Poziom 1 – brak wapniaPoziom 2 – bardzo nieduża zawartość wapniaPoziom 3 – nieduża zawartość wapniaPoziom 4 – średnia zawartość wapniaPoziom 5 – wyższa zawartość wapniaPoziom 6 – wysoka zawartość wapnia
	1 min.

PRZYGOTOWANIE URZĄDZENIA DO PRACY

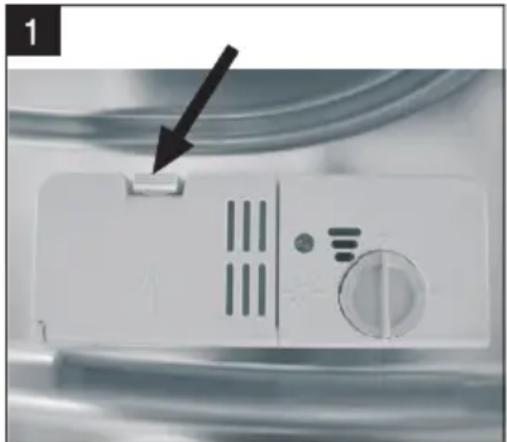

Napełnianie dozownika detergentu

Nacisnąć zatrzask, aby otworzyć dozownik detergentu, jak pokazano na rysunku. (1) Dozownik detergentu posiada wewnątrz wskaźniki ilości. Korzystając z tych wskaźników (linii) można odmierzyć właściwą ilość detergentu. Dozownik może pomieścić maksymalnie 30g detergentu. Otworzyć opakowanie z detergentem do zmywarek i nasypać do większej przegrody (b) w ilości 25 cm³ w przypadku mocno zabrudzonych naczyń lub 15 cm³ w przypadku mniej zabrudzonych naczyń. (2) Jeśli naczynia dłuższy czas stały nieumyte lub w przypadku zaschniętych resztek jedzenia, po załadowaniu zmywarki nasypać (a) 5 cm³ detergentu do przegrody mycia wstępnego i uruchomić zmywarkę. W zależności od stopnia zabrudzenia naczyń oraz twardości wody może zajść konieczność dodania większej ilości detergentu.

Detergenty wieloskładnikowe (np.: "2w1", "3w1" itp.)

Występują 3 rodzaje detergentów:

1. fosforanowe i zawierające chlor,
2. fosforanowe, nie zawierające chloru,
3. nie zawierające fosforanu ani chloru.
   Najnowsze tabletki są zwykle bezfosforanowe. Ponieważ fosforany mają właściwości zmiekczające wodę, zalecamy dodanie soli do pojemnika, nawet jeśli twardość wody wynosi zaledwie 6°dH. W miejscach o twardej wodzie, jeśli stosowany jest detergent bezfosforanowy, na naczyniach i szklankach mogą być widoczne białe ślady. Można temu zapobiec, zwiększając ilość detergentu. Detergenty bezchlorowe mają słabsze

działanie wybielające. Kolorowe plamy mogą nie być dokładnie usuwane. Należy wybrać program o wyższej temperaturze mycia.

Generalnie stosując detergenty wieloskładnikowe uzyskuje się odpowiednie rezultaty tylko w pewnych określonych warunkach. Takie detergenty zawierają środek nabłyszczający i/lub sól w ustalonych ilościach. Zaleca się jednak przy stosowaniu tabletek wieloskładnikowych używania soli regeneracyjnej.

Na co należy zwracać uwagę używając tego typu produktów:

• Zawsze sprawdzać skład używanego detergentu oraz czy jest to produkt wieloskładnikowy.
• Sprawdzić czy używany detergent jest odpowiedni do stopnia twardości wody wodociągowej, do którego dostosowana jest zmywarka.
• Przestrzegać wskazówek podanych na opakowaniu produktu.
• Jeśli detergent ma postać tabletek, nigdy nie wkładać ich do wnętrza koszyka na sztućce. Zawsze umieszczać tabletki w przegrodzie na detergent w dozowniku.
• Stosowanie tych środków daje dobre wyniki tylko w przypadku niektórych rodzajów zastosowania. Stosując tego typu detergenty należy skontaktować się z ich producentem i zapytać o odpowiednie warunki zastosowania.
• Jeśli warunki stosowania takich detergentów i ustawienia zmywarki są odpowiednie, uzyskuje się oszczędności w zużyciu soli i/lub środka nabłyszczającego.
• Jeśli rezultaty mycia podczas stosowania detergentów „2 w 1” lub „3 w 1” nie są zadowalające (jeśli na naczyniach pozostają ślady kamienia i wody), należy skontaktować się z producentem detergentu. Gwarancja zmywarki nie obejmuje reklamacji na skutek stosowania detergentów wieloskładnikowych.

Zalecany sposób użycia: Aby uzyskać najlepsze rezultaty stosując wieloskładnikowe środki myjące, należy dodać sól i środek nabłyszczający do zmywarki i ustawić twardości wody i ilość środka nabłyszczającego na najniższą wartość.

Rozpuszczalność detergentu w postaci tabletek różnych producentów może być różna biorąc pod uwagę temperaturę i czas. Dlatego nie zaleca się stosowania detergentów w tabletkach w krótkich programach. W programach krótkich zaleca się stosowanie detergentów w proszku.

Zawsze przechowuj detergenty w suchym i chłodnym miejscu, poza zasięgiem dzieci. Napełniaj dozownik detergentem bezpośrednio przed włączeniem urządzenia. Ostrzeżenie: Jeśli podczas stosowania detergentu wieloskładnikowego wystąpią niespotykane wcześniej problemy, prosimy o bezpośredni kontakt z producentem detergentu.

PRZYGOTOWANIE URZĄDZENIA DO PRACY

Zaprzestanie stosowania detergentów wieloskładnikowych

• Napełnić dozowniki solą i środkiem nabłyszczającym.
• Ustawić twardość wody na najwyższy poziom (6) i uruchomić pustą zmywarkę.
  • Dostosować twardość wody.
• Dokonać odpowiedniego ustawienia środka nabłyszczającego.

Napełnianie dozownika środka nabłyszczające- go i wybór ustawień

Środek nabłyszczający stosuje się w celu unik-nięcia powstawania białych kropli wody, plam kamienia, białych zacieków, które mogą powsta-wać na naczyniach, jak również w celu poprawy jakości procesu suszenia. W przeciwieństwie do powszechnego przekonania, służy nie tylko do uzyskania błyszczących naczyń, ale również dla przeprowadzenia dostatecznego suszenia naczyń. Z tego powodu należy zwracać uwagę czy w dozowniku znajduje się wystarczająca ilość środka nabłyszczającego przeznaczonego do użycia w zmywarkach domowych.

Jeśli kontrolka środka nabłyszczającego na panelu sterowania zaświeci się, należy napełnić dozownik środkiem nabłyszczającym.

Aby napełnić dozownik środkiem nabłyszczającym należy zdjąć jego pokrywkę odkręcając ją (1).

Napełnić dozownik środkiem nabłyszczającym, aż do momentu gdy wskaźnik poziomu środka stanie się ciemny; (4) założyć pokrywkę i zakręcić ją do wyrównania się znaczników. Sprawdzając wskaźnik poziomu środka nabłyszczającego na dozowniku detergentu, można sprawdzić czy w zmywarce jest wystarczająca ilość środka. Ciemny wskaźnik (4) oznacza, że w dozowniku jest środek nabłyszczający, natomiast jasny wskaźnik (4) wskazuje, że należy napełnić dozownik środkiem nabłyszczającym.

Regulator poziomu środka nabłyszczającego można ustawić w zakresie od 1 do 6. Ustawienie fabryczne dla środka nabłyszczającego to pozycja 4. Należy ustawić wyższą pozycję regulatora jeśli po myciu na naczyniach pozostają plamy wody; jeśli po przetarciu ręką na naczyniach pozostają niebieskie plamy, należy ustawić niższą pozycję regulatora.

1

Pełny
^3/_4 napełnienia
12 napełnienia
• 14 napełnienia (należy ponownie napełnić)
○ Pusty

Ostrzeżenie: Stosować wyłącznie środki nabłyszczające przeznaczone do zmywarek domowych. Pozostałości środka nabłyszczającego rozlane przy przepełnieniu będą powodować tworzenie się dużej ilości piany, a tym samym będą zmniejszać jakość mycia, dlatego należy wytrzeć rozlany środek nabłyszczający ściereczką.

PRZYGOTOWANIE URZĄDZENIA DO PRACY

Tabela twardości wody

Twardość wody	Stopnie niemieckie dH	Stopnie francuskie dF	Stopnie brytyjskie dE	Wskaźnik pozi-omu twardości
1 0~5 0~9 0~6 H1 (Krótki)
2 6-11 10-20 7-14 H2 (1h)
3 12-17 21-30 15-21 H3 (1h; Krótki)
4 18-22 31-40 22-28 H4 (Szkło)
5 23-34 41-60 29-42 H5 (Szkło; Krótki)
6 35-55 61-98 43-69 H6 (Szkło; 1h)

Jeżeli twardość wody jest wyższa niż maksymalne wartości podane w powyższej tabeli lub w przypadku stosowania wody ze studni zaleca się zastosowanie filtrów i urządzeń do uzdatniania wody.

UWAGA: Ustawienia fabryczne urządzenia są dostosowane do twardości wody na poziomie 4.

Włączyć urządzenie;

W ciągu 60 sekund od załączenia zmywarki nacisnąć i przytrzymać przycisk Start/Pauza przez dłużej niż 5 sekund. Zostanie wybrane odpowiednie ustawienie. (Wskaźnik soli i środka nabłyszczającego włączają się okresowo w ustawieniu);

Nacisnąć przycisk Start/Pauza aby wybrać odpowiednie ustawienie dostosowane do lokalnych warunków. Możliwe są następujące ustawienia: H1->H2->H3->H4->H5->H6;

Aby zakończyć ustawienie nacisnąć przycisk zasilania.

Zużycie detergentów

Stosować detergent przeznaczony do zmywarek domowych. Na rynku można znaleźć detergent w proszku, żelu i tablet-kach, które są przeznaczone do zmywarek domowych. Detergent należy umieścić w dozowniku przed uruchomieniem zmywarki. Przechowywać detergenty w chłodnym i suchym miejscu, poza zasięgiem dzieci. Nie przepełniać dozownika detergentu; w przeciwnym razie mogą powstać rysy na szklankach i detergent może nie rozpuścić się całkowicie. Jeśli potrzebują Państwo więcej informacji na temat stosowanego detergentu, należy skontaktować się bezpośrednio z jego producentem.

ZAŁADUNEK ZMYWARKI NACZYNIAMI

Kosz górny

Kosz górny jest zaprojektowany do zmywania delikatnych typów naczyń takich jak szklanki, filiżanki, talerze itp. Naczynia które są umieszczane w koszu górnym powinny mieć mniejszy stopień zabrudzenia niż naczynia z kosza dolnego. Dodatkowo na półkach można poziomo układać długie widelce, noże i łyżki, tak aby nie blokowały obrotów ramion spryskujących

Składanie półek na kubki

Dzięki tym półkom można zwiększyć pojemność górnego kosza. Można ustawiać szklanki i kubki na półkach.

Regulacja wysokości załadowanego górnego kosza

Wysokość górnego kosza może być regulowana w celu utworzenia większej przestrzeni dla dużych naczyń, zarówno na górnym, jak też dolnym koszu. W tym modelu można zmienić ustawienie wysokości górnego kosza za pomocą rolek na dwóch poziomach. Po zmianie pozycji kosza sprawdzić, czy ramię natryskowe nadal może się obracać.

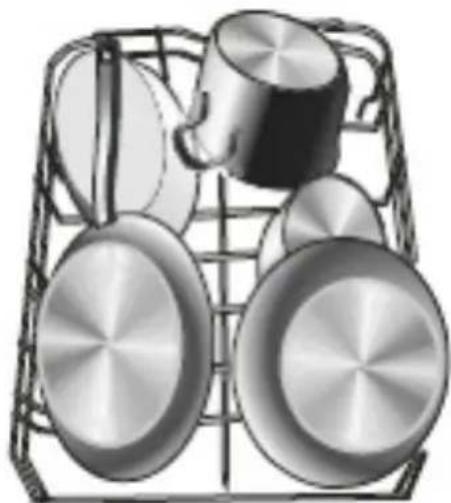

Na dolnym koszu umieszczaj talerze, miski, garnki, itp. Upewnij się, że naczynia w koszu dolnym nie blokują ramienia natryskowego i może się ono swobodnie obracać. W koszu dolnym należy umieścić duże naczynia oraz te, które są trudniejsze do zmywania, na przykład garnki, patelnie, pokrywki, półmiski itp. Naczynia należy umieszczać dnem do góry, by w naczyniu nie zbierała się woda.

Naczynia należy umieścić w taki sposób, by nie blokowały ramienia natryskowego.

Składanie elementów kosza dolnego

W celu lepszego ustawienia garnków i rondli, elementy można złożyć w sposób przedstawiony na ilustracji.

Sztućce należy umieszczać w pojemniku na sztućce, osobno od siebie, w odpowiednim położeniu, oraz dopilnować, aby nie zazębiały się, gdyż może to spowodować niewłaściwe efekty mycia.

W celu uzyskania najwyższej jakości mycia, sztućce należy umieścić w koszu, dopilnowując przy tym, aby:

■ nie zazębiały się nawzajem
■ sztućce były ustawione do góry
■ długie przedmioty pośrodku.

Uwaga: Sztućce nie gą wystawać poza aryt koszyka

Standardowy załadunek i wyniki badań

Pojemność:

Kosz górny i dolny: 9 nakryć stołowych. Górny kosz należy ustawić w górnej pozycji. Filiżanki należy umieszczac na półeczkach.

Detergent/Środek nabłyszczający

5+22g, zgodnie z normami EN 50242, IEC 436 (normy międzynarodowe) / regulacja dozowania środka nabłyszczającego: 6

Test programu

Eco, żgodnie z normą EN 50242 (normy międzynarodowe)

Kosz górny

Kosz dolny

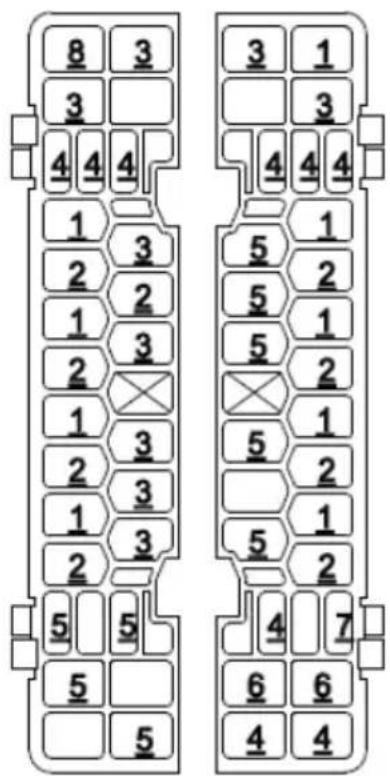

Kosz na sztućce

1 Łyżki stołowe

2 Widelce

3 Noże

4 Łyżeczki

5 Łyżki deserowe

6 Łyżki do nakładania potraw

7 Widelce do nakładania potraw

8 Łyżki do sosów

Informacje do badań zgodnie z normą EN 50242

Pojemność - 9 standardowych kompletów naczyń

Ustawienie kosza górnego - pozycja dolna

Program - Eco

Ustawienie dawki nabłyszczacza - 6

Ustawienie regulatora łwardości wody - H4

Włączanie urządzenia

1. Wysunąć dolny i górny kosz, włożyć naczynia i wsunąć kosze do zmywarki.
2. Zaleca się, aby w pierwszej kolejności załadować dolny kosz, a następnie górny (patrz rozdział pt. Załadunek zmywarki naczyniami).
3. Włać/wsypać detergent (patrz rozdział pt. Sól, detergent i środek nabłyszczający).
4. Włożyć wtyczkę do gniazda zasilającego. Zasilanie o napięciu przemiennym 220-240 V/50 HZ, specyfikacja dla gniazdka-10A 250VAC. Upewnić się, że zasilanie wodą jest włączone i ustawione na maksymalne ciśnienie.
5. Otworzyć drzwi, nacisnąć przycisk Włącz/Wyłącz. Włączy się wskaźnik załączenia.
6. Nacisnąć przycisk wyboru programu, programy zmywania zmienia się w następującym kierunku:

Intensywny-> Normalny> ECO-> Szkło> 1 godzina-> Krótki;

Po wyborze programu na wyświetlaczu zapali się kontrolka programu. Następnie zamknąć drzwi i naci- snąć przycisk Start/Pauza, zmywarka rozpocznie cykl mycia.

WŁĄCZANIE URZĄDZENIA I WYBÓR PROGRAMU

Zmiana programu

1. Cykl mycia, który jest w toku, można zmienić tylko wtedy, gdy trwa przez krótki okres czasu. W przeciwnym razie, mogło już nastąpić uwolnienie detergentu z dozownika i woda do mycia może być już wypompowana z urządzenia. Jeśli tak jest, dozownik detergentu należy uzupełnić (patrz rozdział pt. „Napełnianie dozownika detergentu”).

2. Otworzyć drzwi, zmywarka jest w trybie gotowości, przytrzymać przycisk wyboru programu dłużej niż 3 sekundy, aby zmienić ustawienie programu zmywania (patrz rozdział pt. „Uruchomienie cyklu mycia”).

Po otworzeniu drzwi podczas mycia, zmywarka zatrzyma cykl mycia. Wskaźnik programu przestanie migać i sygnał dźwiękowy będzie rozlegać się co minutę, aż do zamknięcia drzwi. Po zamknięciu drzwi, po 70 sekundach urządzenie wznowi pracę.

Urządzenie posiada funkcję pamięci i po zaniku zasilania dokończy wybrany program mycia.

Dokładanie naczyń w trakcie programu:

Dodatkowe naczynie można dodać w każdej chwili przed otwarciem pojemnika na detergent.

1. Otworzyć delikatnie drzwi.
2. Po zatrzymaniu ramion spryskujących można otworzyć całkowicie drzwi.
3. Dodać naczynia.
4. Zamknąć drzwi
5. Zmywarka zacznie działać po 10 sekundach.

- Po zakończeniu cyklu mycia

Po zakończeniu cykłu mycia, zmywarka wydaje sygnał dźwiękowy przez 8 sekund, a następnie zatrzymuje cykl. Wyłączyć urządzenie za pomocą przycisku [Włącz/Wyłącz], odciąć zasilanie wodą i otworzyć drzwi zmywarki.

Odczekać kilka minut przed rozładowaniem zmywarki, tak aby nie wyjmować naczyń i sztućców, gdy są jeszcze gorące i bardziej podatne na pęknięcia. Naczynia będą również bardziej suche.

- Wyłączyć zmywarkę

Program jest zakończony wyłącznie wtedy, gdy kontrolka programu zmywania jest zapalona, lecz nie miga.

1. Wyłączyć zmywarkę naciskając przycisk [Włącz/Wyłącz].

2. Zakręcić kurek zaworu doprowadzającego wodę!

- Ostrożnie otworzyć drzwi.

Gorące naczynia są wrażliwe na uderzenia. W związku z tym, przed wyjęciem z urządzenia, naczynia należy pozostawić do schłodzenia na około 15 minut.

Otworzyć drzwi zmywarki, pozostawić uchylone i odczekać kilka minut przed wyjęciem naczyń. W ten sposób naczynia będą chłodniejsze i bardziej suche.

- Wyjmowanie naczyń ze zmywarki

To, że zmywarka jest w środku mokra, jest zjawiskiem normalnym.

Opróżnić dolny, a następnie górny kosz. Ten sposób wyjmowania naczyń zapobiega kapaniu wody z górnego kosza na naczynia znajdujące się w dolnym koszu.

OSTRZEŻENIE!

Niebezpieczne jest otwieranie drzwi podczas mycia, ponieważ gorąca woda może spowodować oparzenia.

TABELA PROGRAMÓW

Tabela*:

Nazwa programu	Intensywny N	Normalny **Eco	Delikatny Express ECO	Press 60' Krótki	60'
Temperatura	65 ° C 55 ° C	50 ° C 40 ° C	60 ° C 40 ° C
Rodzaj zabrudzenia	Bardzo brudne naczynia z resztkami potraw, które zaschły	Normalnie zabrudzone naczynia z resztkami potraw, które zaschły	Naczynia szklane, porcelanowe - lekko zabrudzone	Naczynia szklane, porcelanowe - lekko zabrudzone	Lekko zabrudzone naczynia które nie wymagają pełnego suszenia	Którki program dla lekko zabrudzone naczynia które nie wymagają pełnego suszenia
Poziom zabrudzenia	bardzo zabrudzone	bardzo zabrudzone	lekko zabrudzone	lekko zabrudzone	lekko zabrudzone	-
Ilość detergentu	5g /22g 5g	22g 5g /22g 5g	22g 5g /22g 20g

    H["Mycie wstępne w 45 °C"] --> I["Mycie w 55 °C"]
    I --> J["Płukanie"]
    J --> K["Plukanie w 65 °C"]
    K --> L["Suszenie"]
    L --> M["Suszenie"]

    N["Mycie wstępne"] --> O["Mycie w 40 °C"]
    O --> P["Płukanie"]
    P --> Q["Plukanie w 55 °C"]
    Q --> R["Suszenie"]
    R --> S["Suszenie"]

    T["Mycie w 50 °C"] --> U["Mycie w 40 °C"]
    U --> V["Płukanie"]
    V --> W["Plukanie w 60 °C"]
    W --> X["Suszenie"]
    X --> Y["Suszenie"]

    Z["Mycie w 40 °C"] --> AA["Mycie w 60 °C"]
    AA --> AB["Płukanie"]
    AB --> AC["Plukanie w 45 °C"]

*Czas trwania programu (min.)	130 155	175 110 60 40
*Zużycie energii elektrycznej (kWh)	1,2 1,07	0,78 0,7 0,85 0,45
*Zużycie wody (l)	16	13	9	13	9	10
*Środek nabłyszczający

Uwaga: ( ★ ) oznacza: Nalać środka nabłyszczającego do dozownika w pojemniku detergentów.

** Program standardowy. Jednocześnie jest to program referencyjny dla instytutów badawczych. Badania zgodnie z normą PN-EN 50242. Jest to program odpowiedni do zmywania normalnie zabrudzonych zastaw stołowych. Jest także najbardziej efektywnym programem pod względem łącznego zużycia energii i wody dla tego rodzaju zastawy stołowej. * Podane w tabeli wartości czasu trwania programu, zużycia energii i zużycia wody zostały określone w warunkach laboratoryjnych. Rzeczywiste wartości mogą posiadać pewne odchylenia.

CZYSZCZENIE I KONSERWACJA

Regularne czyszczenie zmywarki wydłuży okres jej bezawaryjnej pracy.

W komorze zmywarki może gromadzić się tłuszcz i kamień. W przypadku takiego nagromadzenia; - Napełnić dozownik detergentu, nie wkładać naczyń do zmywarki, wybrać program z wysoką temperaturą zmywania i uruchomić urządzenie. W przypadku braku zadowalających rezultatów, należy użyć specjalnego środka czyszczącego dostępnego na rynku. (Środki czyszczące produkowane specjalnie do zmywarek przez producentów detergentów).

Czyszczenie uszczelek w drzwiach zmywarki

Aby wyczyścić wszelkie nagromadzone zanieczyszczenia w uszczelkach drzwi, przecierać uszczelki regularnie wilgotną ściereczką.

Czyszczenie zmywarki

Czyść filtry i ramiona spryskujące co najmniej raz w tygodniu. Przed rozpoczęciem czyszczenia odłączyć zmywarkę od zasilania i zakręcić zawór doprowadzający wodę. Do czyszczenia nie używać twardych materiałów. Umyć łagodnym środkiem myjącym i wilgotną ściereczką.

Filtry

Sprawdzić czy resztki żywności pozostały na filtrze zgrubnym i drobnym. Jeśli pozostały resztki żywności, wyjąć filtry i oczyścić je dokładnie pod bieżącą woda.

1. Filtr główny
2. Filtr gruboziarnisty
3. Filtr drobnoziarnisty / mikrofiltr

1. Wyjmij dolny kosz z urządzenia.
2. Przekręć filtr gruboziarnisty w lewo i pociągnij go w góre.
3. Całkowicie wyciągnij zestaw filtrów.
4. Zdejmij mikrofiltr z filtra gruboziarnistego
5. Dokładnie wyczyść filtry pod bieżącą wodą. W razie potrzeby użyj szczotki.
6. Zamontuj filtry w kolejności odwrotnej do demontażu.
7. Włóż zestaw filtrów do komory a następnie przekręć filtr gruboziarnisty w prawo.

• Nigdy nie włączać zmywarki bez filtra.
• Niewłaściwe zamocowanie filtra zmniejsza skuteczności zmywania.
• Czystość filtrów jest bardzo ważna z punktu widzenia prawidłowej pracy zmywarki.

Czyszczenie zamka drzwi

Zamek drzwi jak i jego okolice należy przetrzeć po każdym zmywaniu szmatką z delikatnym detergentem i wytrzeć do sucha. Nie należy zalewać zamka wodą. Nie wolno używać środków do czyszczenia w aerozolu, mogą one uszkodzić zamek i elektryczne elementy znajdujące się wewnątrz.

Sprawdzić czy otwory w górnym i dolnym ramieniu spryskującym nie są zapchane. Jeżeli są zapchane, zdjąć ramiona spryskujące i wyczyścić je pod bieżącą wodą.

Można zdjąć dolne ramię spryskujące pociągając ku górze, podczas gdy górne ramię zdejmuje się obracając nakrętkę w lewo.

Podczas montażu ramienia spryskującego upewnić się, że nakrętka jest dobrze dokręcona.

Filtr węża zasilania wodą

Woda jest filtrowana przez filtr na wężu doprowadzającym wodę, aby uniknąć uszkodzenia urządzenia na skutek zanieczyszczeń (piasek, glina, rdza itp.) sporadycznie nanoszonych przez wodę z wodociągów lub wewnętrznej instalacji; zapobiega to również żółknięciu i powstawaniu osadów po myciu. Okresowo należy sprawdzać filtr oraz wąż i oczyścić je w razie potrzeby. Aby wyczyścić filtr, zakręcić zawór doprowadzający wodę, a następnie zdjąć wąż. Po wyjęciu filtra z węża, wyczyścić go pod bieżącą wodą. Włożyć wyczyszczony filtr na miejsce wewnątrz węża. Zamontować wąż.

KODY BŁĘDÓW I DZIAŁANIA W PRZYPADKU AWARII

Znaczenie wskaźników wyboru programu:

a) wszystkie wskaźniki wyłączone - stan czuwania
b) jeden wskaźnik programu pali się światłem ciągłym - pauza lub oczekiwanie na załączenie programu
c) jeden wskaźnik programu migocze - praca urządzenia
d) Szybkie migotanie - błąd (patrz poniższa tabela)

KOD BŁĘDU OPIS US	TERKI DZIAŁANIE
Wskaźnik programu krótkiego mycia miga szybko	Dłuższy czas napełniania wodą.	Zawór jest zamknięty, wlot wody jest zablokowany lub ciśnienie wody jest zbyt niskie.
Wskaźnik programu krótkiego mycia miga szybko	Przepełnienie. Element	zmywarki jest nieszczelny.

Jeśli jedna z kontrolek monitorowania programu świeci się i kontrolka Start/Pauza miga

- Drzwi zmywarki są otwarte, należy zamknąć drzwi.

Jeśli program nie uruchamia się

• Sprawdzić, czy wtyczka jest podłączona do gniazdka.
• Sprawdzić bezpieczniki instalacji wewnętrznej.
• Upewnić się, że zawór doprowadzający wodę jest otworzony.
• Upewnić się, że drzwi urządzenia są zamknięte.
• Upewnić się, że zmywarka jest wyłączona przez naciśnięcie przycisku On/Off.
• Upewnić się, że filtr dopływu wody i filtry wewnątrz zmywarki są czyste.

Jeśli kontrolki nie gasną po zakończeniu zmywania

• Nie został naciśnięty przycisk On/Off.
• Jeśli w dozowniku detergentu znajdują się pozostałości detergentów
• Nasypano detergentu do mokrego dozownika.

Jeśli po zakończeniu programu wewnątrz zmywarki znajduje się woda

• Wąż odprowadzający wodę jest zapchany lub skręcony.
• Filtry są zapchane.
• Program nie jest jeszcze zakończony.

Jeśli zmywarka zatrzymuje się podczas programy zmywania

• Awaria zasilania.
• Brak dopływu wody.
• Program może być w trybie gotowości.

Jeśli podczas zmywania słychać odgłosy wstrząsów i uderzeń

• Naczynia włożono nieprawidłowo.
• Ramię spryskujące uderza w naczynia.

Jeśli na naczyniach pozostają resztki potraw

• Naczynia nieprawidłowo włożone do zmywarki, woda nie dotarła do wszystkich miejsc.
• Kosz przeładowany.
  • Naczynia opierały się o siebie.
  • Dodana bardzo mała ilość detergentu.
• Wybrany nieodpowiedni, raczej delikatny program zmywania.
• Ramię spryskujące zapchane resztkami żywności.
• Zapchane filtry.
• Filtry nieprawidłowo zamontowane.
• Pompa opróżniająca zapchana.

PORADY PRAKTYCZNE I PRZYDATNE INFORMACJE

Jeśli pojawiły się białawe plamy na naczyniach

• Użyto bardzo niewielkiej ilości detergentu.
• Ustawienie dawki środka nabłyszczającego na bardzo niskim poziomie.
• Nie stosowana jest specjalna sól, pomimo wysokiego stopnia twardości wody.
• Układ zmiękczania wody jest ustawiony na bardzo niskim poziomie.
• Pokrywa dozownika soli nie zamknięta prawidłowo.

Jeśli naczynia nie wysychają

- Został wybrany program, który nie ma etapu suszenia naczyń.

- Ustawienie zbyt małej dawki środka zmiękczającego

• Naczynia wyjęte zbyt szybko ze zmywarki.

Jeśli na naczyniach pojawiły się plamy rdzy

• Jakość naczyń ze stali nierdzewnej jest niska.
• Dużo soli w wodzie do płukania.
• Pokrywa dozownika soli nie zamknięta prawidłowo.
• Zbyt dużo soli rozsypanej w komorze zmywarki podczas napełniania dozownika soli.
• Urządzenie niewłaściwie uziemione.

Jeśli problemu nie udało się usunąć lub w przypadku wystąpienia usterki nie opisanej powyżej prosimy o kontakt z Centrum Serwisowym.

Amica

Centrum Serwisowe 801 801 800

Oświadczenie producenta

Producent deklaruje niniejszym, że wyrób ten spełnia zasadnicze wymagania wy mie nio nych poniżej dyrektyw europejskich:

• dyrektywy niskonapięciowej 2014/35/UE,
• dyrektywy kompatybilności elek tro ma gne tycz nej 2014/30/UE,
• dyrektywy ekoprojektowania 2009/125/EC,
• dyrektywy RoHS 2011/65/UE

i dlatego wyrób został oznakowany oraz została wystawiona dla niego deklaracja zgodności udostępniana organom nadzorującym rynek.

MONTAŻ URZĄDZENIA W ZABUDOWIE MEBLOWEJ

Przed montażem zmywarki należy zapoznać się z niniejszą instrukcją. Instrukcja zawiera wskazówki dotyczące ustawienia zmywarki oraz jej podłączenia do zasilania i instalacji wodnej.

Uwaga:

Podłączenie do instalacji elektrycznej oraz wodnej powinno być wykonane przez specjalistów.

Ostrzeżenie
	Niebezpieczeństwo porażenia prądem. Przed montażem zmywarki odłącz ją z zasilania. Nie odłączenie urządzenia z sieci może grozić śmiercią lub porażeniem prądem.

Przed montażem

Zmywarka powinna być ustawiona w pobliżu instalacji wodnej i elektrycznej, wybierając miejsce ustawienia zmywarki, należy wziąć pod uwagę konieczność podłączenia węża spustowego. Jeżeli woda ze zmywarki będzie odprowadzana do zlewozmywaka kuchennego, należy zapewnić miejsce na zamocowanie węża.

Uwaga: sprawdź kompletność elementów niezbędnych do montażu zmywarki (uchwyty panelu ozdobnego, wkręty).

Wskazówki montażowe

Przed użyciem zapoznaj się dokładnie z instrukcją. Wymiary wnęki na zmywarkę i ustawienie urządzenia. Przy wyborze miejsca ustawienia zmywarki, należy zapewnić następujące warunki:

1. Zmywarka musi być ustawiona odpowiednio blisko miejsca podłączenia węża poboru wody i węża spustowego do instalacji wodnej (Rys. 1).
2. Przy ustawieniu zmywarki w roku zabudowy kuchennej, konieczne jest sprawdzenie, czy drzwiczki urządzenia będą się swobodnie otwierać.

Rys. 1

Wymiary wnęki na zmywarkę Ok. 5 mm przestrzeni między górną krawędzią wnęki a drzwiczkami zmywarki.

MONTAŻ URZĄDZENIA W ZABUDOWIE MEBLOWEJ

UWAGA: Ze względu na specyfikę zabudowy meblowej może wystąpić konieczność podcięcia listwy cokołu.

MONTAŻ URZĄDZENIA W ZABUDOWIE MEBLOWEJ

Rys. 2
Minimalna przestrzeń między krawędzią otwartych drzwiczek a zabudową kuchenną.

Wymiary i montaż panelu ozdobnego

Rys. 3
Montaż panelu należy przeprowadzić zgodnie z wymiarami podanymi na schemacie.

Masa płyty meblowej powinna wynosić:
*Dla 45 cm z panelem całkowicie zabudowanym - ≤5kgs
*Dla 45 cm z panelem widocznym - ≤5kgs

MONTAŻ URZĄDZENIA W ZABUDOWIE MEBLOWEJ

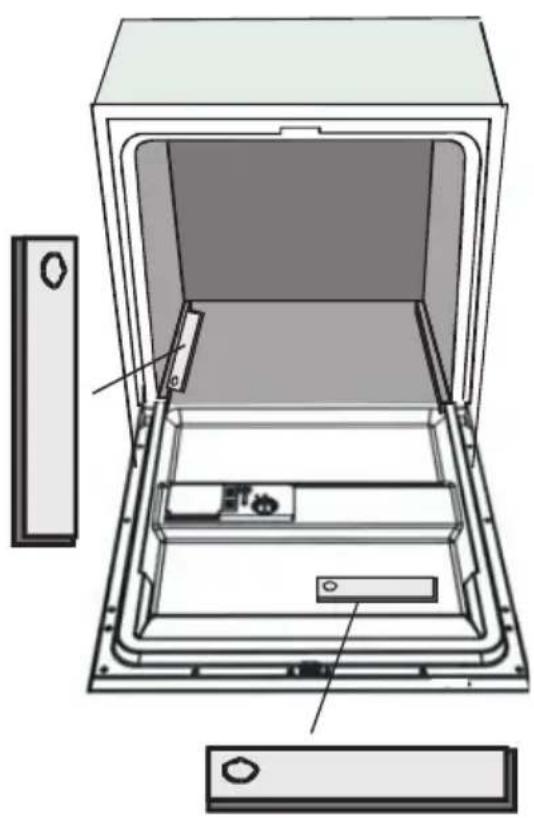

1. Umieść taśmę na drzwiach zmywarki i na panelu ozdobnym (rys. 4a). Po odpowiednim ustawieniu panelu przykręć panel do drzwi za pomocą wkrętów (rys. 4b).

Rys. 4a
Montaż panelu ozdobnego

Rys. 4b
Montaż drewnianego panelu ozdobnego

1. Wykręć śrubę
2. Zamontuj długie śruby

Regulacja naciągu sprężyny w drzwiczkach

Fabryczny naciąg sprężyny jest prawidłowy. Po montażu panelu ozdobnego konieczne będzie wyregulowanie naciągu sprężyny. Śrubą regulacyjną zmniejsz lub zwiększ naciąg stalowej linki (Rys. 5) Przy właściwym naciągu sprężyny, otwarte drzwiczki zmywarki leżą poziomo, a samoczynnie zamykają się po lekkim podniesieniu palcem. Rys. 5 Regulacja naciągu sprężyny w drzwiczkach zmywarki

Podłączenie węża spustowego

Wąż spustowy wody należy podłączyć do odpływu o minimalnej średnicy 4 cm lub zawiesić na krawędzi zlewu za pomocą plastikowej kształtki. Wąż nie może być załamany lub skręcony. Wolny koniec węża musi znajdować się na wysokości 40-100cm. Nie należy zanurzać końcówki w wodzie. UWAGA: Plastikowa kształtka powinna być przymocowana do ściany, co uniemożliwi przemieszczenie się węża i oprowadzenie wody poza zlewozmywak.

MONTAŻ URZĄDZENIA W ZABUDOWIE MEBLOWEJ

Etapy montażu zmywarki

1. Za pomocą uchwytów zamocuj panel ozdobny na drzwiczkach zmywarki. Uchwyty zamocuj zgodnie z rysunkiem montażowym.

2. Kluczem imbusowym wyreguluj naciąg sprężyny drzwiczek (przekręć w prawo, aby naciągnąć sprężyny). Używanie zmywarki bez wyregulowanych sprężyn może prowadzić do uszkodzenia urządzenia (Rys. 7, pkt. 2)

3. Podłącz wąż poboru wody do zaworu zimnej wody.

4. Podłącz wąż spustowy zgodnie z Rys. 6

5. Podłącz kabel zasilający do gniazdka elektrycznego.

6. Ustaw zmywarkę na prowadnicach (Rys. 7, pkt. 4).

7. Zamocuj pasek kondensacyjny postępując zgodnie ze wskazówkami na nim zamieszczonymi.

8. Wsuń zmywarkę na miejsce.

9. Wypoziomuj zmywarkę. Zmywarkę można wypoziomować poprzez wkręcanie lub wykręcanie jej tylnych lub przednich nóżek (Rys. 7, pkt. 6AB).

10. Zmywarkę należy zabezpieczyć, co można wykonać na dwa sposoby:

A. Zwykły blat kuchenny – przykręć blat wkrętami do drewna tak, aby nie stykał się ze zmywarką (Rys. 7, pkt. 7).

B. Blat marmurowy lub granitowy – przymocuj bok zmywarki uchwytami do ścianki bocznej wnęki. Nałoż gumową zaślepkę na otwór wkrętu (Rys. 7, pkt. 8).

Optymalna praca zmywarki będzie zapewniona tylko przy jej właściwym wypoziomowaniu.

1. Pomiarów na drzwiczkach oraz wewnątrz komory dokonaj poziomicą.

2. Wkręcane nóżki umożliwiają proste poziomowanie zmywarki.

2.1 Uwaga A na poniższym Rys. 8 – przekręć śrubę tylnych nóżek w prawo do uzyskania odpowiedniej wysokości zmywarki.

2.2 Uwaga B na poniższym Rys. 8 – wkręć lub wykręć tylne nożki do uzyskania odpowiedniej wysokości zmywarki.

1. Podczas poziomowana należy zachować ostrożność, aby zmywarka nie przewróciła się po nadmiernym przechyleniu.

Przed użyciem

Przed włączeniem zmywarki, należy sprawdzić:

1. czy zmywarka jest wypoziomowana i unieruchomiona.

2. czy zawór poboru wody jest odkręcony.

3. czy na wszystkie połączenia węży szczelne.

4. czy kabel zasilający jest podłączony.

5. czy instalacja zasilania jest włączona.

6. czy węże nie są załamane lub przytrzaśnięte.

7. czy komora zmywarki jest opróżniona.

Rys. 8
Regulacja nóżek zmywarki

Po montażu zmywarki zachowaj instrukcję. Instrukcja zawiera informacje przydatne dla użytkowników nie znających obsługi zmywarki.

UWAGA:

W związku z ciągłym udoskonalaniem swoich wyrobów, producent zastrzega sobie prawo do modyfikacji urządzeń bez powiadomienia.

Amica S.A.

ul.Mickiewicza 52

64-510 Wronki

tel. [phone]

fax [phone]

www.amica.pl
