Typ produktu	Głośnik samochodowy
Marka	Blaupunkt
Model	Nissan GTx 1662
Średnica	16,5 cm (6,5 cala)
Moc znamionowa (RMS)	50 W
Moc maksymalna	150 W
Impedancja	4 Ω
Czułość	90 dB
Pasmo przenoszenia	50 Hz – 20 kHz
Konstrukcja	2-drożna (głośnik nisko-średniotonowy + tweeter)
Materiał membrany	Polipropylen
Materiał zawieszenia	Guma
Materiał kosza	Stal tłoczona
Wymiary (średnica x głębokość)	165 mm x 65 mm
Waga	0,9 kg
Napięcie zasilania	12 V (instalacja samochodowa)
Montaż	Standardowe otwory 3 lub 4 punkty
Akcesoria w zestawie	Instrukcja obsługi, śruby montażowe, naklejki
Kolor	Czarny z szarym stożkiem
Kompatybilność	Większość samochodów z gniazdami 6,5 cala
Części zamienne	Dostępne u autoryzowanych dealerów Blaupunkt
Czyszczenie	Sucha szmatka; unikać wilgoci i środków chemicznych
Bezpieczeństwo	Wyłączyć zasilanie przed montażem; nie przekraczać mocy wzmacniacza
Kraj pochodzenia	Chiny
Gwarancja	2 lata od daty zakupu

Często zadawane pytania - Nissan GTx 1662 BLAUPUNKT

Jakie wymiary ma głośnik Blaupunkt Nissan GTx 1662?

Głośnik ma średnicę 16,5 cm (6,5 cala) i głębokość montażową około 65 mm. Przed zakupem warto zmierzyć otwór w samochodzie.

Jaką moc wytrzymuje ten głośnik?

Moc znamionowa (RMS) wynosi 50 W, a maksymalna 150 W. Zaleca się podłączanie do wzmacniacza o mocy RMS nieprzekraczającej 50 W na kanał.

Czy głośnik Nissan GTx 1662 jest dwudrożny?

Tak, jest to głośnik 2-drożny – zawiera przetwornik nisko-średniotonowy oraz osobny tweeter dla lepszej reprodukcji wysokich tonów.

Jaka jest impedancja i czułość tego modelu?

Impedancja wynosi 4 Ω, a czułość 90 dB. Dzięki temu głośnik jest łatwy do nagłośnienia nawet przy słabszych wzmacniaczach.

Czy mogę zamontować ten głośnik w drzwiach samochodu?

Tak, głośnik pasuje do standardowych otworów montażowych 16,5 cm. Należy upewnić się, że głębokość (65 mm) nie koliduje z mechanizmem szyby.

Jaki jest zakres przenoszonych częstotliwości?

Pasmo przenoszenia rozciąga się od 50 Hz do 20 kHz, co zapewnia zarówno głęboki bas, jak i czyste wysokie tony.

Jak dbać o głośnik, aby służył jak najdłużej?

Czyść suchą ściereczką, unikaj bezpośredniego nasłonecznienia i wilgoci. Nie używaj detergentów ani rozpuszczalników.

Czy do głośnika są dostępne części zamienne?

Tak, oryginalne części zamienne (membrany, cewki) można nabyć u autoryzowanych dealerów Blaupunkt lub przez serwis.

Czy mogę podłączyć głośnik bezpośrednio do radia samochodowego?

Tak, głośnik jest przystosowany do bezpośredniego podłączenia do radia o impedancji 4 Ω. Upewnij się, że radio ma odpowiednią moc.

Gdzie znajdę pełną instrukcję obsługi?

Instrukcję w formacie PDF można pobrać za darmo z naszej strony notice-facile.com w zakładce dotyczącej tego modelu.

INSTRUKCJA OBSŁUGI Nissan GTx 1662 BLAUPUNKT

NISSAN PLUG & PLAY

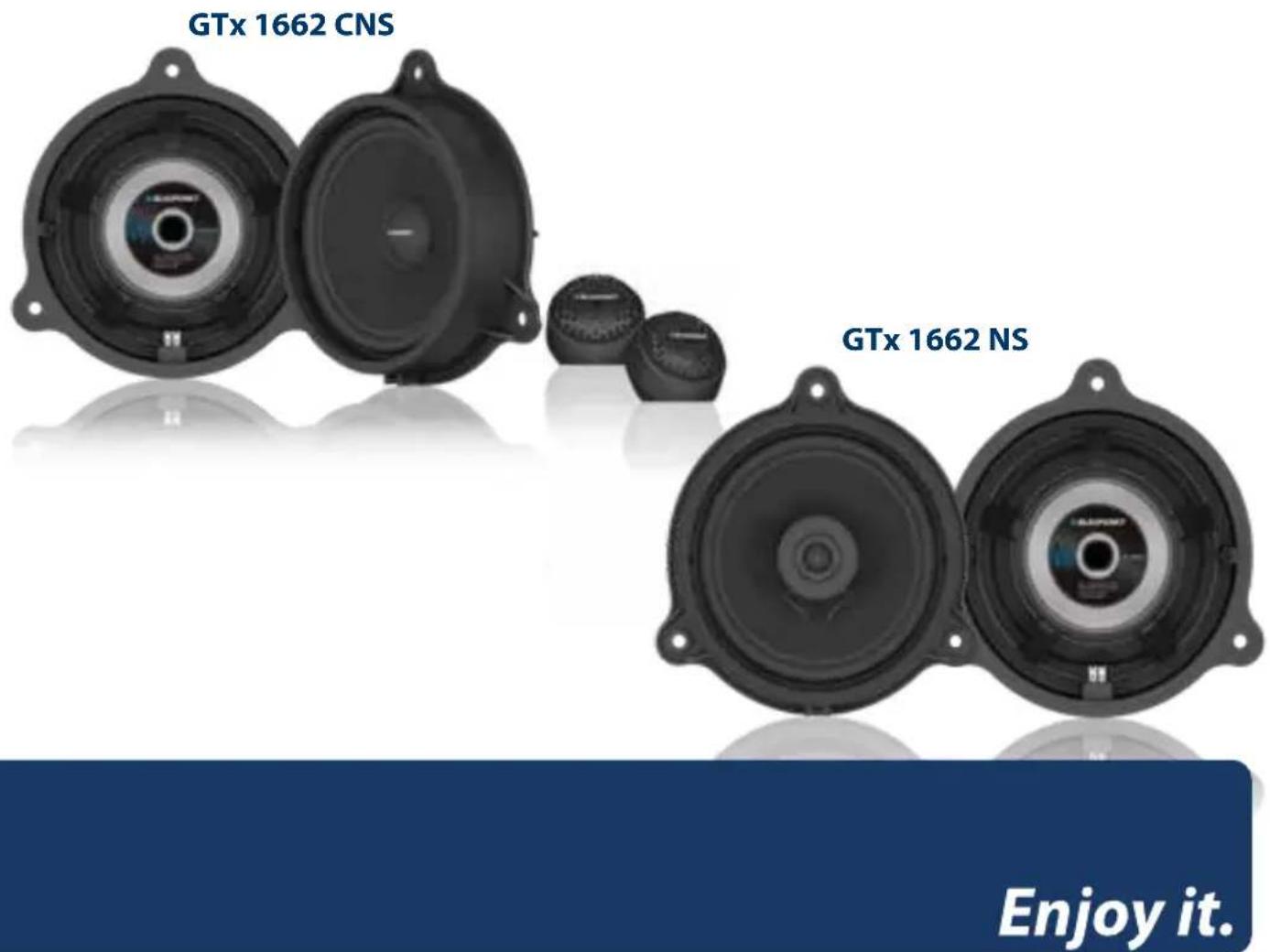

2-WAY COMPONENT SPEAKER UPGRADE GTx 1662 CNS

2-WAY COAXIAL SPEAKER UPGRADE GTx 1662 NS

INTRODUCTION

Proper system planning is vital in order to maximize the device's performance and road safety. Plan your installation carefully to avoid compromising performance reliability of the system. Consult an authorized Blaupunkt delaler for installation or reparation. Read the manual carefult before operating the device for the first time.

Safety Notes

Ensure to follow below safety notes during installation and wiring connection: -

• Disconnect the negative terminal of the battery. Refer to the safety notes of the vehicle manufacturer.
• Ensure positions of the holes are nowhere near the vehicle component to avoid any damage during drilling.
• Ensure cross section of the cable is no less than 2.5mm^2 if the positive and negative cables are too long.
• Incorrect installation may result in malfunction of the device or the car sound system.

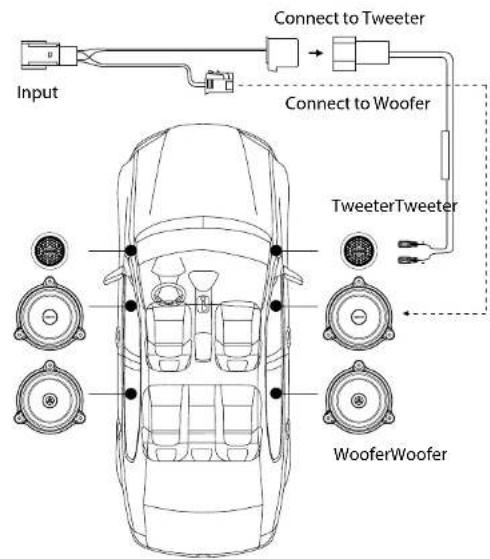

Installation and Connection Instructions

• Select a dry and well-ventilated location to install the device.
• The device must not be installed in overly exposed location such on therear shelf, rear seat etc.
• The installation location must be suitable for screw holes and have stable ground support.

Disclaimer

In no event shall Blaupunkt be liable for any direct, indirect, punitive, incidental, special consequential damages to property or life and whatsoever arising out of or connected with the use or misuse of our products.

USA & CANADA: This product is not intended for sale in the United States and Canada. If purchased in the U.S. or Canada, this product is purchased on as-is basis. No warranty, whether expressed or implied is provided in the U.S. or Canada.

Voltage Supply

• Use the supplied power extension cable to connect to the positive battery terminal.
• Firmly and carefully connect the ground lead to a bare metal point on the vehicle chassis.
• The control of the device should be a two-channel control, either via the preamplifier output of the car sound system.

- A control solely via the right or left channel is also possible since the low-frequency portion of the music is generally identical on both channels.

Recycling and Disposal

Do not dispose of your old unit in the household trash! Use the return and collection systems available to dispose of the old device.

This manual may be updated from time to time without any notice.

SPECIFICATION

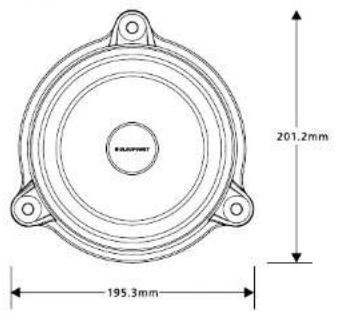

GTx 1662 CNS

Woofer

Tweeter

Pair of 6.5" Nissan plug & play 2-way component speaker to upgrade OF speaker for selected models with Synthetic Fiberglass Cone including mounting hardware

• Max. Power Handling : 80W
• Normal Output Power (RMS) : 40W
• Voice Coil: 25.5mm
- Tweeter Size: 25.4mm
• Impedence: 4ohms
• Frequency Response : 61Hz - 22,000Hz
- Sensitivity:88dB
- Mounting Depth: 41mm
• Mounting Hole Diameter: 193mm

SPECIFICATION

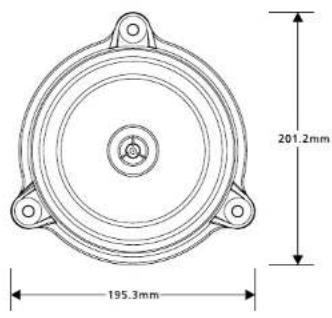

GTx 1662 NS

Pair of 6.5" Nissan plug & play 2-way coaxial speaker to upgrade OE speaker for selected models with Synthetic Fiber glass Cone including mounting hardware

• Max. Power Handling : 80W
• Normal Output Power (RMS) : 40W
• Voice Coll: 25.5mm
- Tweeter Size: 13.28mm
• Impedence : 4ohms
• Frequency Response : 61Hz - 20,000Hz
• Sensitivity : 88dB
• Mounting Depth: 43mm
• Mounting Hole Diameter: 193mm

INSTALLATION COMPATIBILITY LIST

TROUBLESHOOTING

If any of the following problem occur, please resort to Troubleshooting for the possible solutions. Consult Blaupunkt authorized dealer if problem persist.

Problems	Possible Causes	Solutions
Speaker does not work	Incorrect or loose wiring connection.	Ensure proper wiring connections of speaker.
	Fraying or broken cables.	Repair or replace if the cables are damaged.
	Speaker is damaged.	Replace with a new speaker.
Distorted and hissing sound	Voice coil or speaker cone is damaged.	Replace with a new speaker.

GTX 1662 CNS & GTX 1662 NS can be installed in the following list of car models:

Model	Mounting Position
March	Front/rear door
TIIDA	Front/rear door
Livina	Front/rear door
Versa	Front/rear door
Sentra/Sylphy	Front/rear door
Lannia	Front/rear door
Altima/Tesna	Front/rear door
Maxima	Rear door
Kicks	Front/rear door
QASHAQAI	Front/rear door
Terra	Front/rear door
Rogue/X-trail	Front/rear door
Murano	Front/rear door
Pathfinder	Rear door
Armada	Rear door
Patrol	Rear door

Designed and engineered by Blaupunkt Competence Centre

GTx 1662 CNS 1 111 20 027 02 01

GTx 1662 NS 1 111 20 028 02 01
