INSTRUKCJA OBSŁUGI 60-ZMI-03 MPM

Przeczytanie rozdziału Rozwiązywanie Problemów pomoże samodzielnie rozwiązać niektóre typowe problemy.

Jeśli nie możesz samodzielnie rozwiązać problemów, poproś o pomoc profesjonalnego technika.

Producent zastrzega sobie prawo do wprowadzania zmian technicznych w urządzeniu i jego dokumentacji bez uprzedzenia użytkownika a koniecznych ze względu na ciągły rozwój produktów i ich unowocześniania.

W przypadku utraty lub nieaktualności można otrzymać nową instrukcję obsługi od producenta lub odpowiedzialnego sprzedawcy.

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

OSTRZEŻENIE

Podczas korzystania ze zmywarki należy przestrzegać poniższych środków ostrożności:

Instalację i naprawę może przeprowadzić wyłącznie wykwalifikowany technik.
Urządzenie przeznaczone jest do użytku w gospodarstwie domowym i miejscach o podobnym charakterze, np.:
– w pomieszczeniach kuchennych dla pracowników sklepów, biur i innych środowisk pracy;
– budynkach gospodarstw rolnych;
– przez gości w hotelach, motelach i innych instytucjach pobytowych;
– pensjonatach typu bed and breakfast.

Używaj zmywarki wyłącznie w sposób zgodny z jej przeznaczeniem.

Zmywarka przeznaczona jest tylko do użytku wewnątrz pomieszczeń.

Dozwolone jest korzystanie z opisywanego urządzenia przez dzieci w wieku lat 8 i więcej oraz osoby o zmniejszonych zdolnościach fizycznych, sensorycznych i psychicznych lub bez doświadczenia i wiedzy, o ile działają one pod nadzorem lub zostały poinstruowane w kwestii bezpiecznego użytkowania urządzenia i zdają sobie sprawę z istniejących zagrożeń.

Dzieci nie powinny bawić się urządzeniem. Czyszczenie i konserwacja urządzenia nie mogą być wykonywane przez dzieci poniżej 8 roku życia bez nadzoru osoby dorosłej.

Elementy opakowania mogą być niebezpieczne dla dzieci!

Urządzenie nie jest przeznaczone do profesjonalnego użytku.

Aby zabezpieczyć się przed ryzykiem porażenia prądem, nie zanurzaj urządzenia, przewodu lub wtyczki w wodzie lub innym płynie.

Przechowuj urządzenie i jego przewód w miejscu niedostępnym dla dzieci poniżej 8 lat.
Ostrzeżenie! Nie pozwalaj dzieciom bawić się folią. Niebezpieczeństwo uduszenia.
Przed czyszczeniem i konserwacją urządzenia odłącz je od zasilania.
Użyj miękkiej szmatki zwilżonej wodą z łagodnym mydłem, a następnie użyj suchej szmatki, aby ponownie wytrzeć urządzenie.

INSTRUKCJA UZIEMIENIA

Urządzenie musi być uziemione. W przypadku usterki lub awarii, uziemienie zmniejszy ryzyko porażenia prądem, zapewniając ścieżkę najmniejszego oporu prądu elektrycznego. Urządzenie jest wyposażone we wtyczkę przewodu uziemiającego.
Wtyczka musi być podłączona do odpowiedniego gniazdka, które jest zainstalowane i uziemione zgodnie ze wszystkimi lokalnymi przepisami i rozporządzeniami.
Niewłaściwe podłączenie przewodu uziemienia urządzenia może spowodować ryzyko porażenia prądem.
W razie wątpliwości, czy urządzenie jest prawidłowo uziemione, skontaktuj się z wykwalifikowanym elektrykiem lub przedstawicielem serwisu.
Nie modyfikuj wtyczki dołączonej do urządzenia, jeśli nie pasuje do gniazdka.
Wykwalifikowany elektryk powinien zainstalować odpowiednie gniazdko.
Obchodź się ostrożnie z drzwiczkami zmywarki i koszami na naczynia. Nie siadaj ani nie stawaj na tych elementach po ich otwarciu lub wysunięciu ze zmywarki.
Nie włączaj zmywarki, jeśli jej obudowa jest otwarta.
Jeśli zmywarka jest włączona, należy bardzo ostrożnie otworzyć drzwi, istnieje ryzyko wytrysku wody.
▶ Nie stawiaj ciężkich przedmiotów na otwartych drzwiczkach zmywarki ani nie stawaj na nich. Grozi to przewróceniem się urządzenia.

Podczas ładowania naczyń do zmywarki:

1) Ostre przedmioty wkładaj do komory tak, aby nie przeciąć uszczelki drzwiczek.

2) Ostrzeżenie! Noże i sztućce o ostrych krawędziach i końcach należy wkładać do kosza szpicem w dół lub układać płasko.

Środki myjące (detergenty) do zmywarek do naczyń są silnie żracymi substancjami zasadowymi. Połknięcie ich może być skrajnie niebezpieczne dla zdrowia i życia. Chroń oczy i skórę przed takimi substancjami. Dzieci nie powinny zbliżać się do otwartej zmywarki – w jej komorze mogą znajdować się resztki środków myjących.

Po zakończeniu cyklu mycia naczyń sprawdź, czy dozownik środka myjącego jest pusty.

W zmywarce wolno myć przedmioty z tworzyw sztucznych, które nadają się do mycia w zmywarce – są oznaczone specjalnym znakiem. Jeżeli przedmiot nie ma takiego znaku, zapoznaj się z instrukcją jego mycia wydaną przez producenta.

Używaj wyłącznie środków myjących i nabłyszczających przeznaczonych do zmywarek automatycznych. Środki takie jak mydło, proszki i płyny do prania tkanin lub płyny do mycia naczyń nie nadają się do zmywarek.

Drzwi nie powinny być otwarte, ponieważ może to zwiększyć ryzyko potknięcia.

Ostrzeżenie! Uszkodzenie przewodu zasilającego jest niebezpieczne dla zdrowia i życia. Jeżeli przewód jest uszkodzony, to należy bezwzględnie zlecić jego wymianę producentowi urządzenia, jego upoważnionemu serwisowi lub osobie o odpowiednich kwalifikacjach technicznych.

Podczas instalowania urządzenia nie wolno silnie skręcać ani przygniatać jego przewodu zasilającego.

Nie wolno bawić się przyciskami sterującymi urządzeniem.

Urządzenie należy podłączyć do głównego zaworu wodnego za pomocą nowych zestawów węży. Stare zestawy nie powinny być ponownie używane.

Aby oszczędzać energię, w trybie czuwania urządzenie wyłączyć się automatycznie, gdy w ciągu 30 minut nie będzie żadnej operacji.

Maksymalne dopuszczalne ciśnienie wody wlotowej wynosi 1 MPa.

Minimalne dopuszczalne ciśnienie wody włotowej wynosi 0,04 MPa.

Oznaczenie umieszczane na produkcie wskazuje, że produktu po upływie okresu użytkowania nie należy usuwać z innymi odpadami pochodzącymi z gospodarstw domowych. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie

ludzi wskutek niekontrolowanego usuwania odpadów, zużyte urządzenie należy dostarczyć do punktu odbioru zużytego sprzętu AGD lub zgłosić jego odbiór z domu. W celu uzyskania szczegółowych informacji na temat miejsca i sposobu bezpiecznego usuwania odpadów elektrycznych i elektronicznych użytkownik powinien skontaktować się z punktem sprzedaży detalicznej lub z lokalnym Wydziałem Ochrony Środowiska. Produktu nie należy usuwać razem z innymi odpadami komunalnymi.

Zużyte urządzenie i jego opakowanie należy przekazać do punktu zbiórki surowców wtórnych. Przed wyrzuceniem urządzenia należy odciąć jego przewód zasilający i trwałe uszkodzić zamek drzwiczek.
Oznaczenie umieszczane na produkcie wskazuje, że produktu po upływie okresu użytkowania nie należy usuwać z innymi odpadami pochodzącymi z gospodarstw domowych. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, zużyte urządzenie należy dostarczyć do punktu odbioru zużytego sprzętu AGD lub zgłosić jego odbiór z domu. W celu uzyskania szczegółowych informacji na temat miejsca i sposobu bezpiecznego usuwania odpadów elektrycznych i elektronicznych użytkownik powinien skontaktować się z punktem sprzedaży detalicznej lub z lokalnym Wydziałem Ochrony Środowiska. Produktu nie należy usuwać razem z innymi odpadami komunalnymi.
Opakowanie kartonowe wyprodukowano z makulatury. Należy je przekazać do punktu zbiórki tego surowca.
Postępując właściwie ze zużytym urządzeniem pomagasz chronić zdrowie ludzkie i środowisko naturalne przed szkodliwymi zanieczyszczeniami pochodzącymi z niewłaściwego składowania i utylizacji takiego sprzętu.
Szczegółowe informacje o możliwości przekazania urządzenia na surowce wtórne można uzyskać w urzędzie samorządowym oraz miejscowym przedsiębiorstwie komunalnym.
UTYLIZACJA ZUŻYTEGO URZĄDZENIA I JEGO OPAKOWANIA: Nie utylizuj tego produktu wraz z niesortowanymi odpadami komunalnymi. Konieczne jest składowanie takich odpadów oddzielnie w celu specjalnej obróbki.

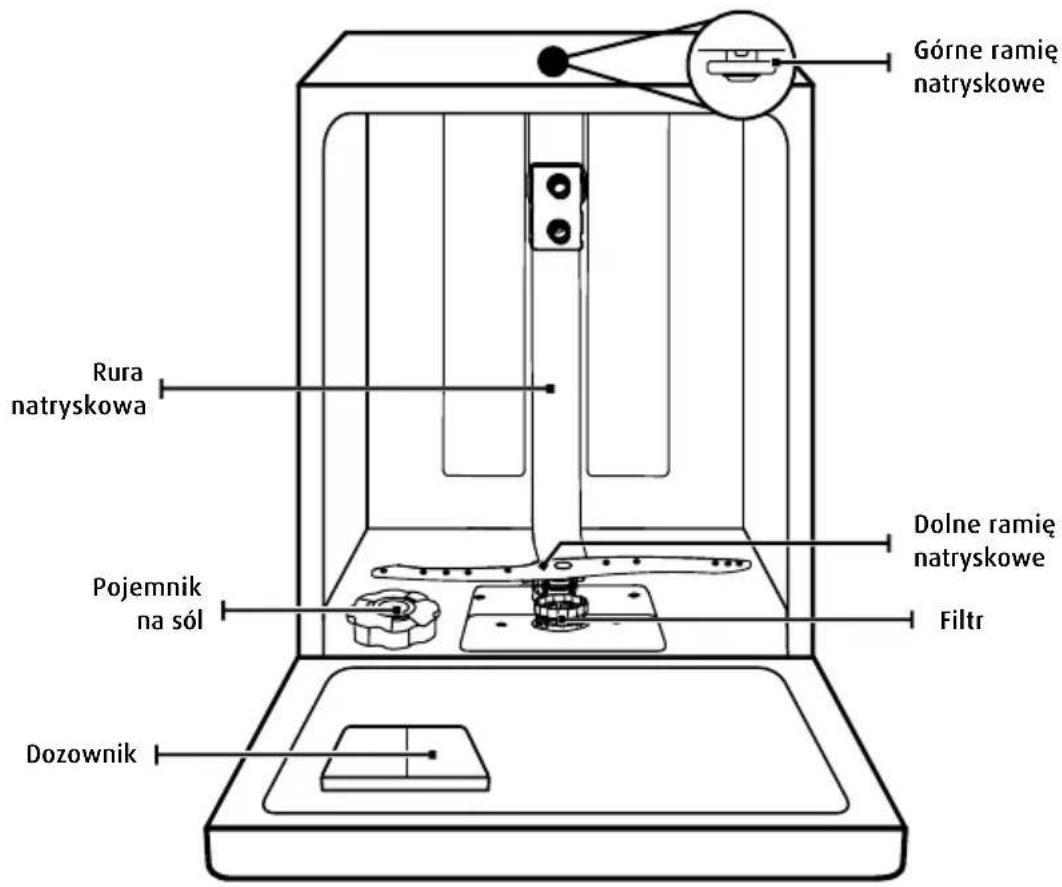

OPIS PRODUKTU

UWAGA:

Jeżeli używasz zmywarki po raz pierwszy, najpierw przeczytaj w całości niniejszą instrukcję obsługi. Dzięki niej zmywarka będzie spisywała się w maksymalnie zadowalający Cię sposób.

Środkowe ramię Uchwyt na kubki natryskowe
Górny kosz Dolny kosz

Zdjęcia są tylko w celach informacyjnych, różne modele mogą się różnić.

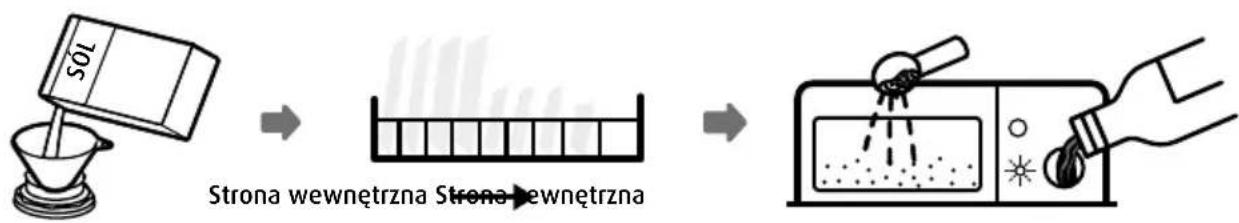

KORZYSTANIE ZE ZMYWARKI

Przed użyciem zmywarki:


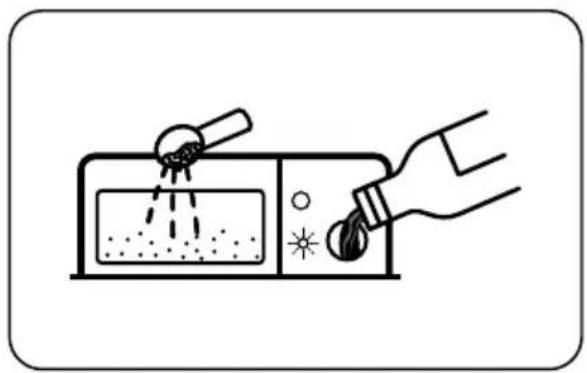

1. Ustawienia układu zmiękczania wody
2. Wsypywanie soli do układu zmiękczania wody

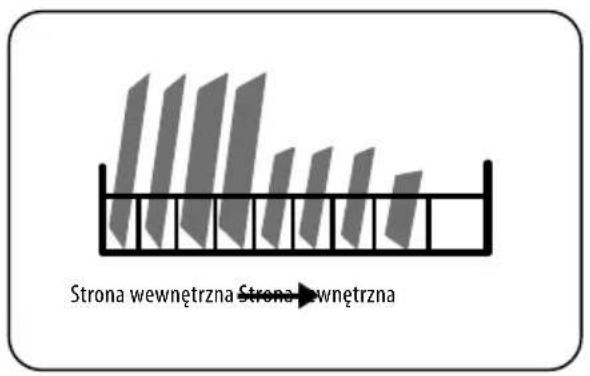

3. Ładowanie kosza

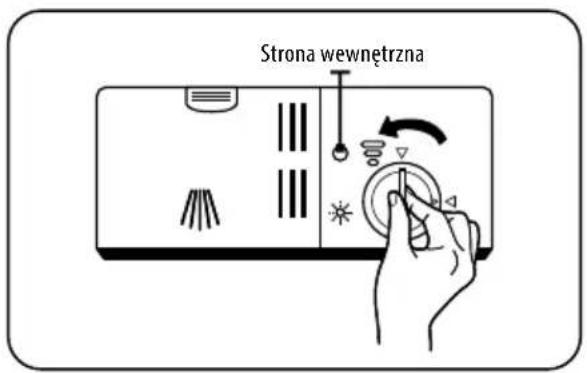

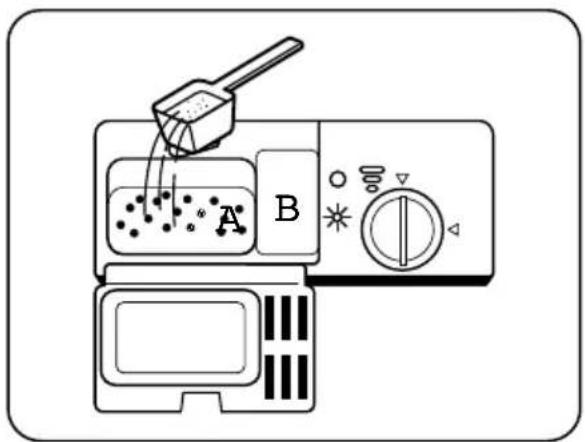

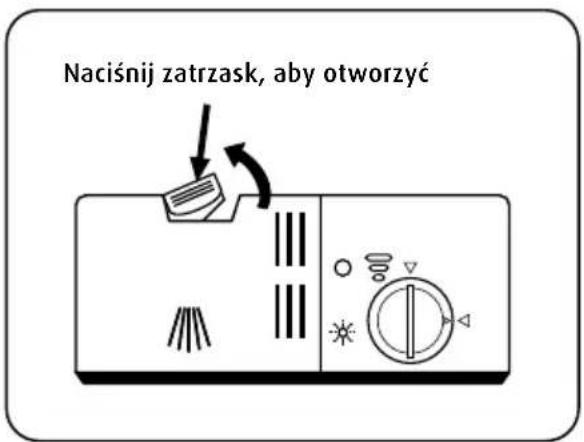

4. Napełnianie dozownika

WSYPYWANIE SOLI DO UKŁADU ZMIĘKCZANIA WODY

UWAGA:

Jeżeli Twoja zmywarka nie ma układu zmiękczania wody, możesz pominąć tą część. Zawsze używaj soli przeznaczonej do mycia w zmywarce.

Pojemnik na sól znajduje się na dnie komory zmywarki, pod dolnym koszem. Należy napełnić go w następujący sposób:

OSTRZEŻENIE

Używaj wyłącznie soli przeznaczonych specjalnie do zmywarek!

Inne rodzaje soli, tj. sole nieprzeznaczone do zmywarek, a zwłaszcza sól kuchenna mogą uszkodzić układ zmiękczania wody. Producent nie udziela gwarancji na uszkodzenia zmywarki spowodowane używaniem nieprawidłowych rodzajów soli ani nie odpowiada w żaden sposób za ich skutki.

Napełniaj tylko solą przed uruchomieniem cyklu.

Pełny cykl mycia dokładnie wypłucze sól i słoną wodę z wnętrza zmywarki. Stojąca słona woda i kryształki soli mogą spowodować korozję elementów urządzenia.

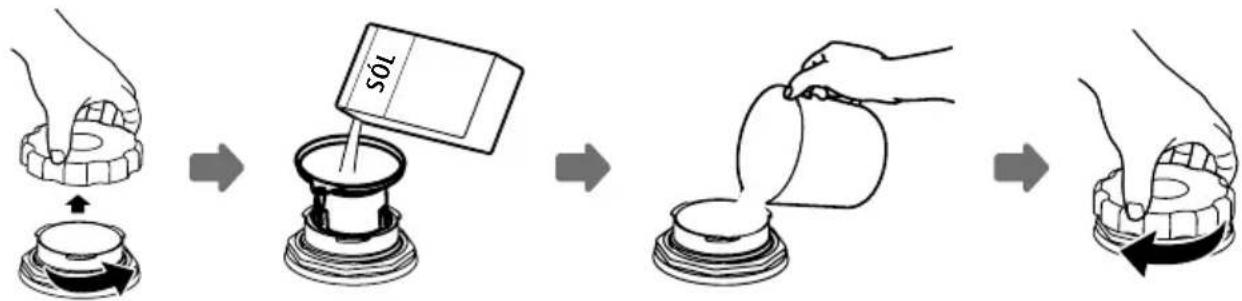

Aby dodać sól do zmywarki, wykonaj poniższe czynności:

1. Zdejmij dolny kosz i odkręć korek zbiornika.

2. Umieść koniec lejka (w zestawie) w otworze i wsyp około 1,5 kg soli do zmywarek.

3. Dopełnij wodą. Z pojemnika na sól wypłynie niewielka ilość wody.

4. Po napełnieniu pojemnika mocno dokręć nakrętkę.

5. Wskaźnik poziomu soli przestanie migać po napełnieniu pojemnika.

6. Natychmiast po wsypaniu soli do pojemnika należy uruchomić program zmywania (zalecamy użycie krótkiego programu). W przeciwnym razie system filtracyjny, pompa lub inne ważne części zmywarki mogą zostać uszkodzone przez słoną wodę. Gwarancja nie obejmuje takich uszkodzeń.

UWAGA:

Pojemnik na sól należy uzupełniać tylko wtedy, gdy wskaźnik poziomu soli (⇨) na panelu sterowania włącza się. W zależności od tego, jak dobrze sól się rozpuszcza, wskaźnik może nadal świecić, nawet, jeśli pojemnik na sól jest napełniony.

Jeżeli chcesz wiedzieć, kiedy należy dodać soli do zmywarki, a na panelu sterowania nie ma lampki wskaźnika jej braku (w przypadku niektórych modeli urządzenia), wystarczy policzyć liczbę cykli mycia, które zmywarka wykonała od czasu, gdy poprzednio dodano sól.

Jeśli sól się rozsypała, uruchom program namaczania lub szybkiego mycia, aby ją usunąć.

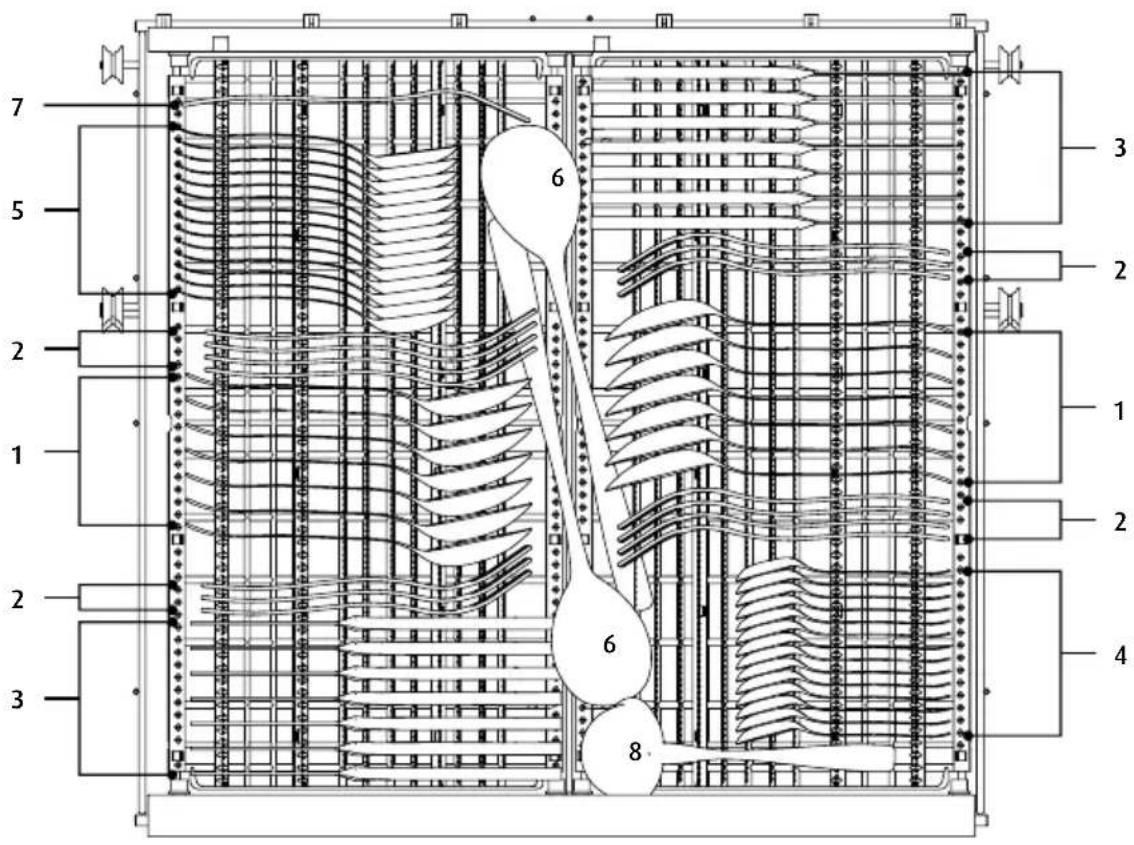

WSKAZÓWKI DOTYCZĄCE KOSZA

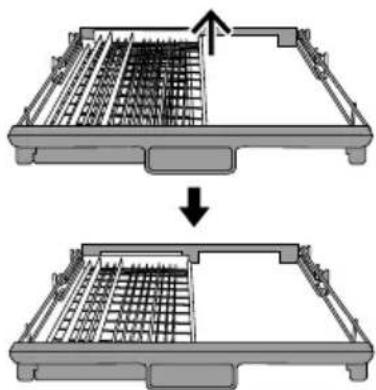

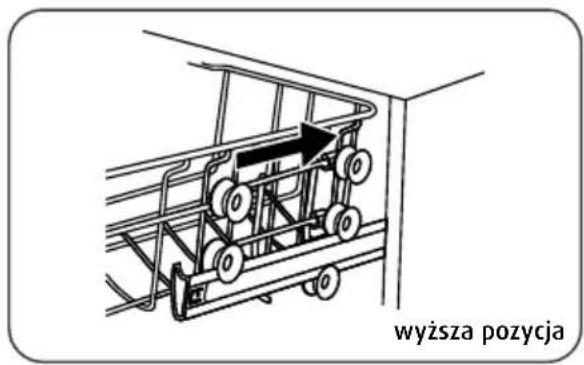

Regulacja górnego kosza

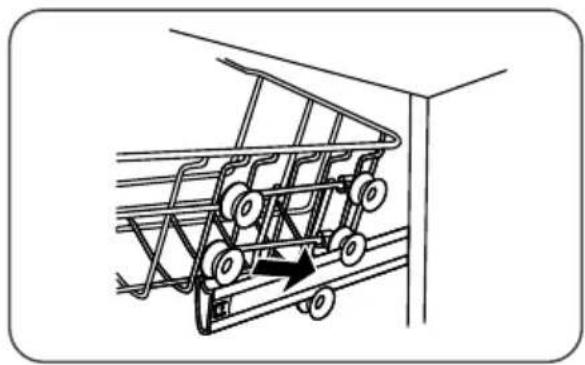

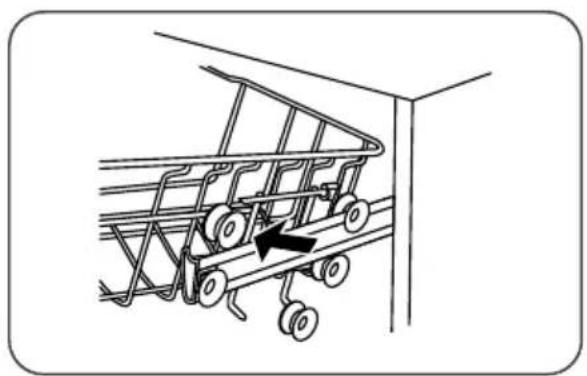

Typ 1:

Wysokość górnego kosza można łatwo regulować, aby zmieścić wyższe naczynia w górnym lub dolnym koszu.

Aby dostosować wysokość górnego kosza, wykonaj następujące kroki:

1. Wysuń górny kosz. 2. Wyjmij górny kosz.

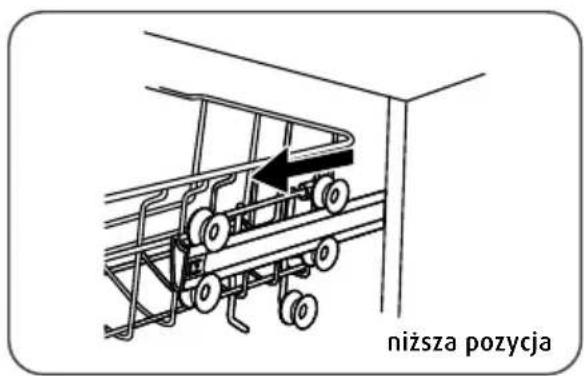

1. Ponownie przymocuj górny kosz do górnych lub dolnych rolek.

1. Wsuń górny kosz.

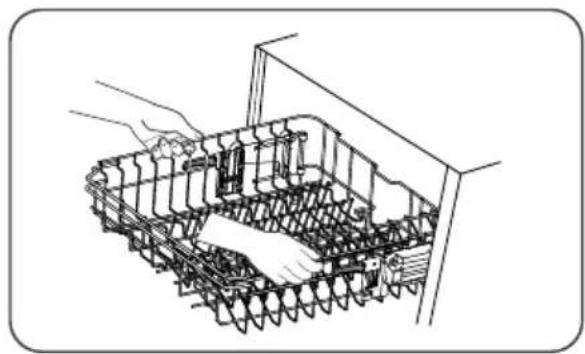

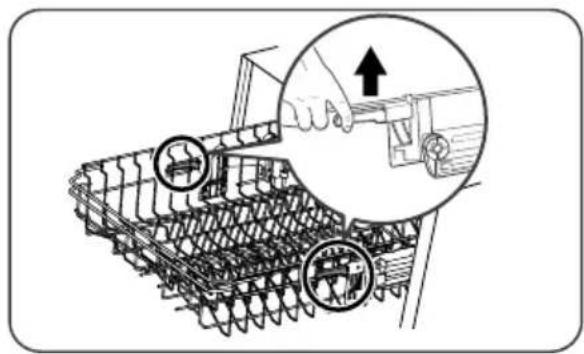

Typ 2:

1. Aby podnieść górny kosz, unieś go na środku każdej strony, aż kosz zablokuje się w górnym położeniu. Nie jest konieczne podnoszenie uchwytu regulatora.

1. Aby opuścić górny kosz, podnieś uchwyty regulacji po obu stronach, aby zwolnić kosz i opuścić go do niższej pozycji.

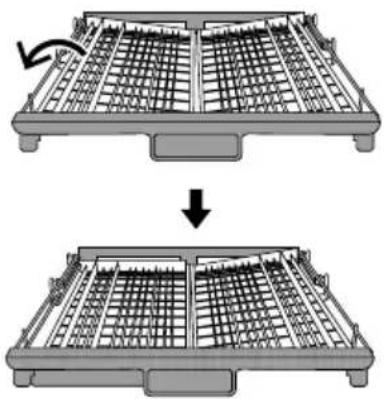

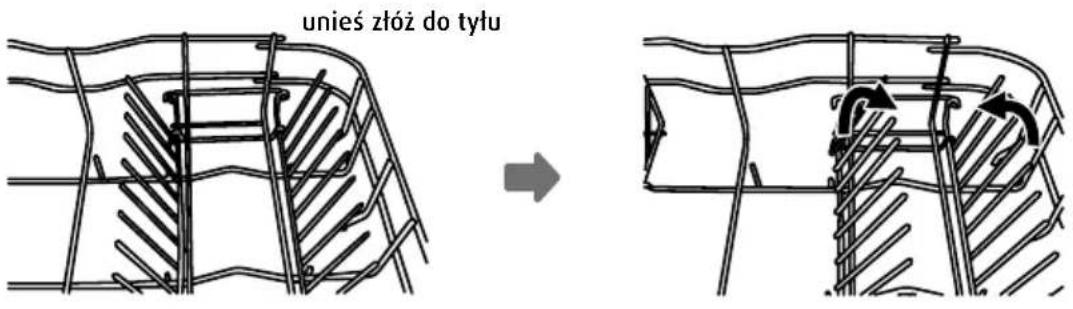

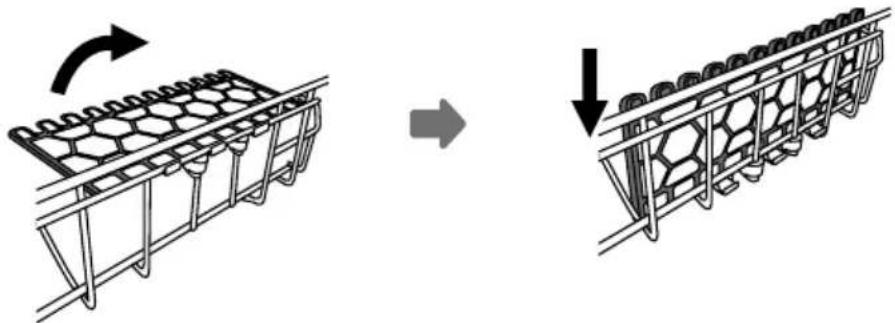

Składanie półek na kubki

Aby zrobić miejsce na wyższe przedmioty w górnym koszu, podnieś stojak na kubki. Możesz wtedy oprzeć na nim wysokie szklanki. Możesz go także wyjąć, gdy nie jest konieczny.

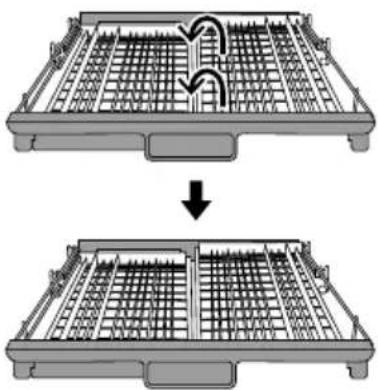

Rozkładanie półek na kubki

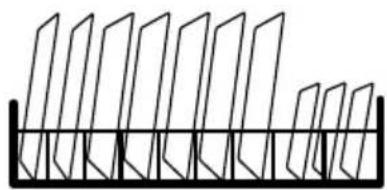

Kolce dolnego kosza słuzą do utrzymywania talerzy i półmisków. Można je obniżyć, aby zrobić więcej miejsca na duże naczynia.

KONSERWACJA I CZYSZCZENIE

PIELEGNACJA CZĘŚCI ZEWNETRZNYCH

Drzwi i uszczelka drzwi

Regularnie czyść uszczelki drzwi miękką wilgotną szmatką, aby usunąć osady z żywności. Gdy zmywarka jest ładowana, resztki jedzenia i picia mogą kapać na boki drzwi zmywarki. Powierzchnie te znajdują się na zewnątrz komory mycia i nie mają kontaktu z wodą z ramion natryskowych. Wszelkie osady należy usunąć przed zamknięciem drzwi.

Panel sterowania

Jeśli wymagane jest czyszczenie, panel sterowania należy przetrzeć tylko miękką wilgotną szmatką.

OSTRZEŻENIE

Aby uniknąć przedostania się wody do zamka drzwi i podzespołów elektrycznych, nie należy używać żadnych środków czyszczących w sprayu.
Nigdy nie używaj ściernych środków czyszczących lub szorujących na zewnętrznych powierzchniach, ponieważ mogą zarysować wykończenie. Niektóre rodzaje ręczników papierowych również mogą uszkodzić powierzchnię zmywarki.

PIELEGNACJA CZĘŚCI WEWNĘTRZNYCH

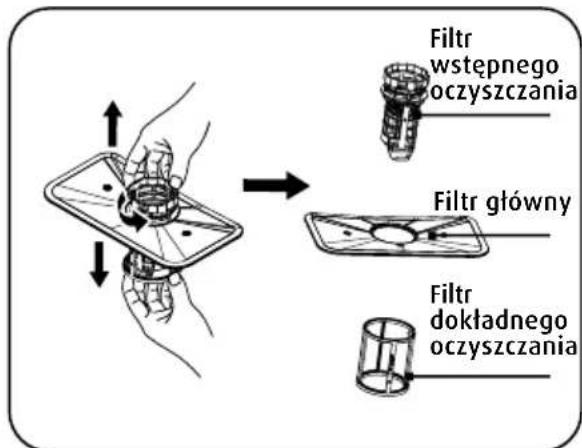

System filtrujący

System filtrujący w podstawie komory zmywarki zatrzymuje większe zanieczyszczenia z cyklu mycia. Większe zanieczyszczenia mogą powodować zatkanie filtrów. Regularnie sprawdzaj stan filtrów i czyść je, jeśli to konieczne, pod bieżącą wodą. Wykonaj poniższe czynności, aby wyczyścić filtry.

UWAGA:

Zdjęcia są tylko w celach informacyjnych, różne modele systemu filtrującego i ramiona natryskowe mogą się różnić.

1. Przytrzymaj filtr wstępnego oczyszczania i obróć go w kierunku przeciwnym do ruchu wskazówek zegara, aby go odblokować. Podnieś filtr do góry i wyjmij ze zmywarki.

1. Filtr dokładnego oczyszczania można zdjąć z dolnej części zespołu filtra. Filtr wstępnego oczyszczania można odłączyć od filtra głównego, delikatnie ściskając wypustki u góry i odciągając je.

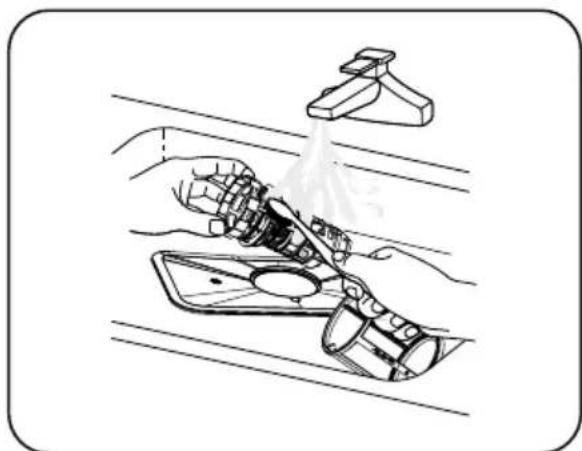

1. Większe resztki żywności można zmyć, przepłukując filtr pod bieżącą wodą. Aby dokładnie wyczyścić filtr, użyj miękkiej szczotki do czyszczenia.

4.. Zmontuj filtry w odwrotnej kolejności do demontażu, wymień wkład filtra i obróć zgodnie z ruchem wskazówek zegara do strzałki zamknięcia

OSTRZEŻENIE

• Nie dokręcaj nadmiernie filtrów. Włóż filtry z powrotem w odpowiedniej kolejności, w przeciwnym razie grube zanieczyszczenia mogą dostać się do systemu i spowodować zatkanie.
• Nie wolno włącać zmywarki bez filtrów. Nieprawidłowy montaż filtrów w zmywarce grozi obniżeniem jej sprawności, a nawet uszkodzeniem mytych w niej naczyń i sztućców.

Ramiona natryskowe

Regularnie czyść ramiona rozpylaczy wody. Minerały w twardej wodzie wodociągowej mogą zatykać kamieniem dysze na ramionach oraz łożyska ramion.

Aby wyczyścić ramiona, postępuj zgodnie z poniższymi instrukcjami:

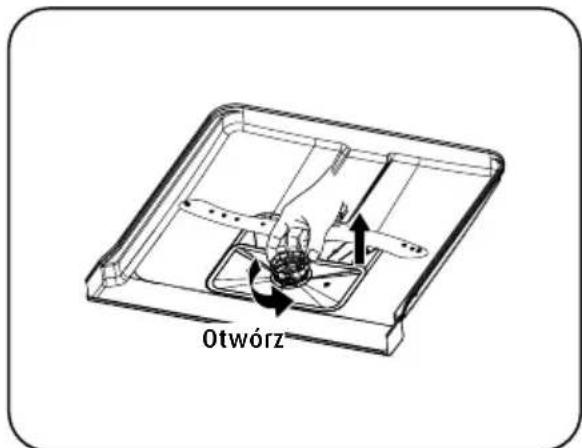

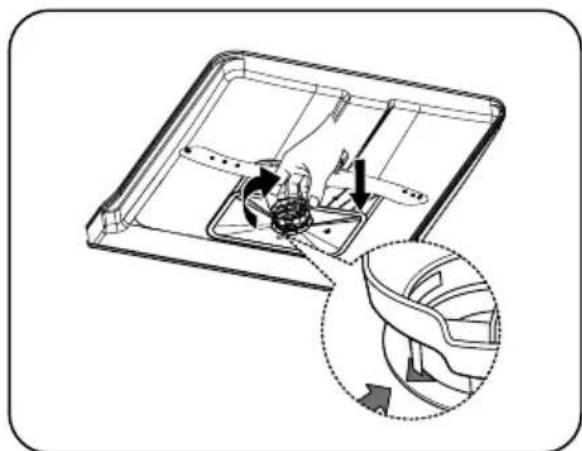

1. Aby zdjąć górne ramię, przytrzymaj nakrętkę na środku i obróć ramię spryskujące w kierunku przeciwnym do ruchu wskazówek zegara, aby je wyjąć.

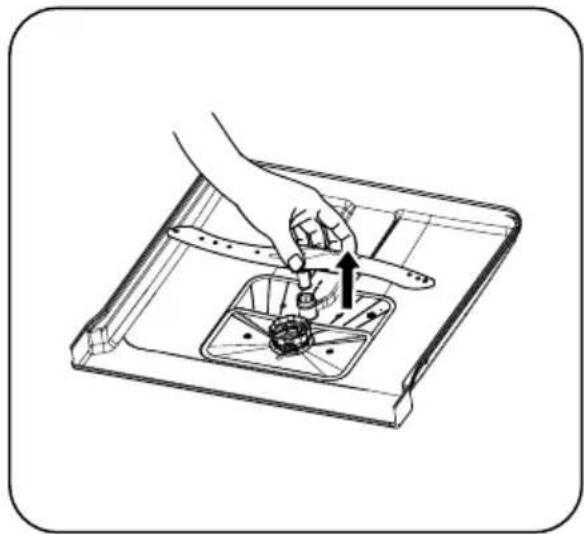

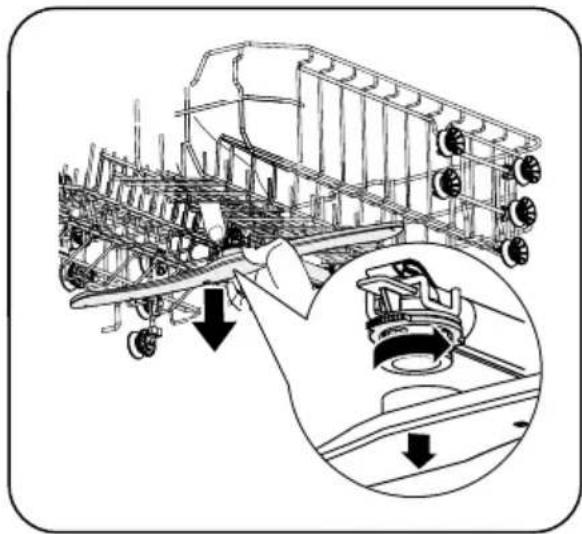

1. Aby wyjąć dolne ramię natryskowe, wyciągnij ramię natryskowe do góry.

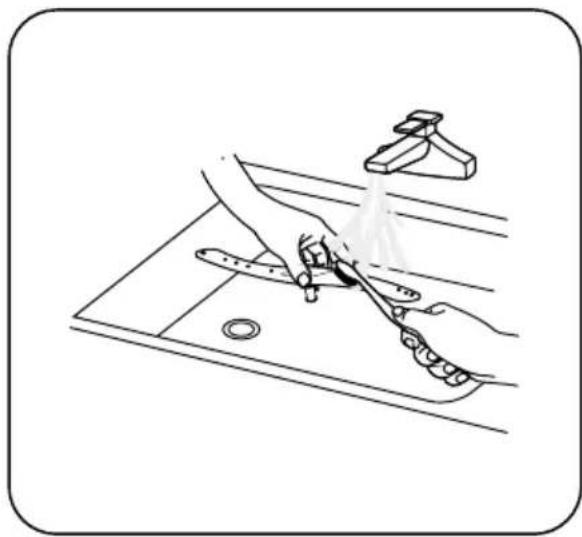

1. Umyj ramiona w ciepłej wodzie z mydłem. Oczyć dysze z kamienia za pomocą szczotki. Wypłucz dokładnie umyte ramiona i zamontuj je w zmywarce.

PIELEGNACJA ZMYWARKI

Ochrona przed mrozem

Jeżeli urządzenie umieszczone jest w pomieszczeniu sezonowym należy zabezpieczyć je przed mrozem. Za każdym razem po cyklach zmywania należy postępować w następujący sposób:

1. Wyłącz zasilanie elektryczne zmywarki.
2. Wyłącz dopływ wody i odłącz przewód dopływowy wody od zaworu wodnego.
3. Spuść wodę z węża dopływowego i zaworu wodnego.(Wodę należy zlać do naczynia)
4. Ponownie podłącz przewód dopływowy wody do zaworu wodnego.
5. Następnie, wyjmij system filtrów ze zmywarki i za pomocą gąbki wybierz wodę ze studzienki odpływowej.

Po każdym myciu naczyń

Po zakończeniu mycia zamknij dopływ wody do urządzenia i uchyl lekko jego drzwiczki, aby wilgoć odparowała z komory.

Odłącz wtyczkę przewodu od prądu

Przed czyszczeniem lub konserwacją zawsze wyjmuj wtyczkę z gniazdka.

Nie wolno czyścić rozpuszczalnikami ani środkami szorującymi

Nie wolno czyścić części gumowych i elementów zewnętrznych zmywarki za pomocą rozpuszczalników ani środków do szorowania (z substancjami ściernymi). Czyść zmywarkę szmatką i ciepłą wodą z mydłem.

Plamy i zacieki z powierzchni wewnętrznych można usuwać szmatką zwilżoną w wodzie z odrobiną octu lub preparatami przeznaczonymi do czyszczenia zmywarek.

Nieużywanie zmywarki przez dłuższy czas

Zaleca się przeprowadzenie cyklu zmywania przy pustej zmywarce, a następnie wyjęcie wtyczki z gniazdka, wyłączenie dopływu wody i pozostawienie drzwi urządzenia lekko otwartych. W ten sposób wydłużysz trwałość uszczelek drzwi i przewietrzysz zmywarkę, chroniąc ją przed stęchlizną i zawilgoceniem.

Transport urządzenia

Jeżeli chcesz przenieść lub przewieźć urządzenia, musisz przewozić je pionowo, w pozycji stojącej. Urządzenie można położyć wyłącznie na tylnej ściance i tylko wtedy, gdy jest to absolutnie konieczne.

Uszczelki

Zapach stęchlizny i zepsucia bierze się między innymi z żywności, która przedostaje się spod uszczelki. Należy regularnie myć uszczelki wilgotną gąbką.

INSTRUKCJE DOTYCZĄCE MONTAŻU

OSTRZEŻENIE

Niebezpieczeństwo porażenia prądem

Przed podłączeniem zmywarki wyłącz zasilanie w instalacji elektrycznej.

W przeciwnym razie istnieje niebezpieczeństwo śmiertelnego porażenia prądem.

UWAGA:

Podłączanie przewodów wody i przewodów elektrycznych należy powierzyć specjaliście. Informacje o podłączeniu zasilania

OSTRZEŻENIE

Dla bezpieczeństwa osobistego:

Nie używaj przedłużacza ani wtyczki adaptera z tym urządzeniem.

Pod żadnym pozorem nie wycinaj/wyłamuj ani w żaden sposób nie usuwaj trzeciego bolca uziemiającego z przewodu.

Wymagania elektryczne

Sprawdź tabliczkę znamionową, aby poznać napięcie znamionowe i podłącz zmywarkę do odpowiedniego źródła zasilania. Zaleca się użycie wymaganego bezpiecznika 10A/13A/16A, bezpiecznika zwłocznego lub wyłącznika obwodu i zapewnienie oddzielnego obwodu obsługującego tylko to urządzenie.

Podłączanie do sieci elektrycznej

Upewnij się, że napięcie i częstotliwość mocy odpowiadają wartościom podanym na tabliczce znamionowej. Wtyczkę należy wkładać tylko do prawidłowo uziemionego gniazdka elektrycznego. Jeśli gniazdo elektryczne, do którego chcesz podłączyć urządzenie, nie jest odpowiednie dla wtyczki, należy wymienić gniazdo, a nie używać adapterów itp., ponieważ mogą one spowodować przegrzanie i poparzenia.

Przed użyciem upewnij się, że istnieje prawidłowe uziemienie.

PRZYŁĄCZE WODY I SPUST

Podłączenie zimnej wody

Podłącz wąż dopływu wody zimnej do złączki gwintowanej 3/4 cala i szczelnie ją dokręć. Jeżeli przewody w instalacji wodnej zasilającej urządzenie są nowe lub nie używano ich przez dłuższy czas, należy przed podłączeniem urządzenia spuścić z nich wodę, aby była czysta i pozbawiona np. stałych drobin. Ten środek ostrożności jest potrzebny, aby uniknąć ryzyka zablokowania wlotu wody i uszkodzenia urządzenia.

zwykły wąż zasilający

wąż zasilający bezpieczeństwa

Informacje dotyczące węża zasilającego bezpieczeństwa

Wąż zasilający ma podwójne ściany. System węża gwarantuje działanie poprzez zablokowanie przepływu wody w przypadku pęknięcia węża zasilającego i gdy przestrzeń powietrzna między samym wężem zasilającym a zewnętrznym wężem falistym jest pełna wody.

OSTRZEŻENIE

Wąż, który przymocowany jest do kranu, może pęknąć, jeśli jest zainstalowany na tej samej linii wodnej, co zmywarka. Jeśli Twój zlew ma taki kran, zaleca się odłączenie węża i zatkanie otworu.

Jak podłączyć wąż zasilający bezpieczeństwa

1. Całkowicie wyciągnij węże zasilające ze schowka znajdującego się z tyłu zmywarki.
2. Mocniej dokręć śruby węża zasilającego do kranu gwintem na 3/4 cala.
3. Całkowicie włącz wodę przed uruchomieniem zmywarki.

Jak odłączyć wąż zasilający bezpieczeństwa

1. Wyłącz wodę.
2. Odkręć wąż zasilający od kranu.

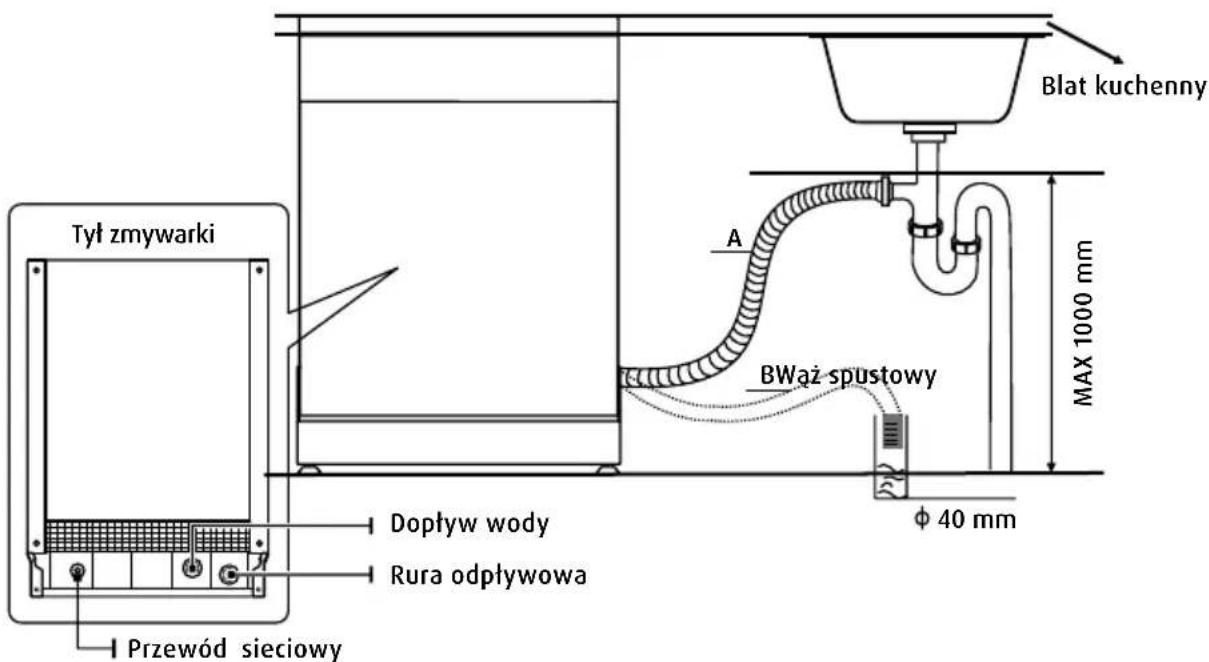

PODŁĄCZENIE WEŻY SPUSTOWYCH

Wóż wąż odpływowy do rury spustowej o minimalnej średnicy 4 cm lub włóż go do zlewu, upewniając się, że nie ma nigdzie zgięć. Wysokość rury spustowej musi być mniejsza niż 1000 mm. Wolny koniec węża nie może być zanurzony w wodzie, aby uniknąć jego wstecznego przepływu.

Bezpiecznie zamocuj wąż spustowy w pozycji A lub B

Odprowadzanie nadmiaru wody z węży

Jeżeli krawędź zlewu znajduje się ponad 1000 mm nad podłoga, nie da się złać wody z węży do jego odpływu. Trzeba ją wyłać do miski lub innego naczynia, które należy postawić niżej niż znajduje się krawędź zlewu.

Odpływ wody

Podłącz wąż odpływowy. Należy go podłączyć starannie i szczelnie, aby nie ciekł. Wąż dopływu wody nie może być załamany ani niczym ściśnięty.

Przedłużka do węża

Jeśli potrzebujesz przedłużenia węża odpływowego, upewnij się, że używasz podobnego węża spustowego.

Całkowita długość węża (z przedłużką) nie może przekraczać 4 metrów. W przeciwnym razie zmywarka może nie domywać naczyń.

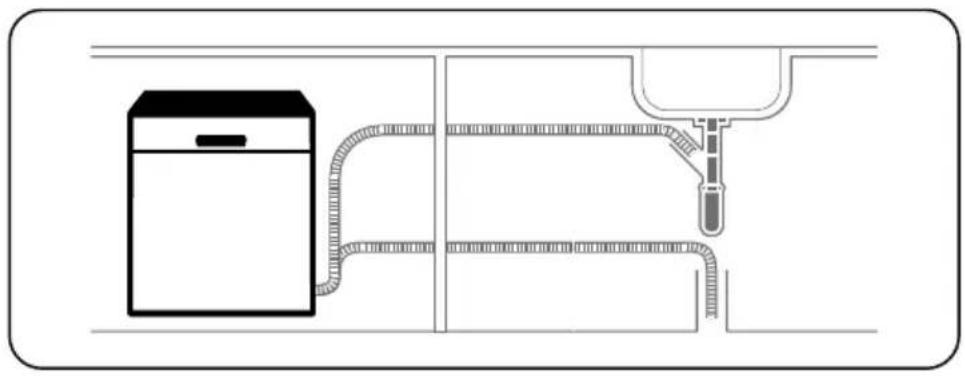

Podłączanie do syfonu

Należy podłączyć wylot węża do ujścia do kanalizacji które znajduje się na wysokości do 100 cm powyżej dna komory zmywarki. Wąż odpływowy wody powinien być zamocowany za pomocą odpowiedniej opaski.

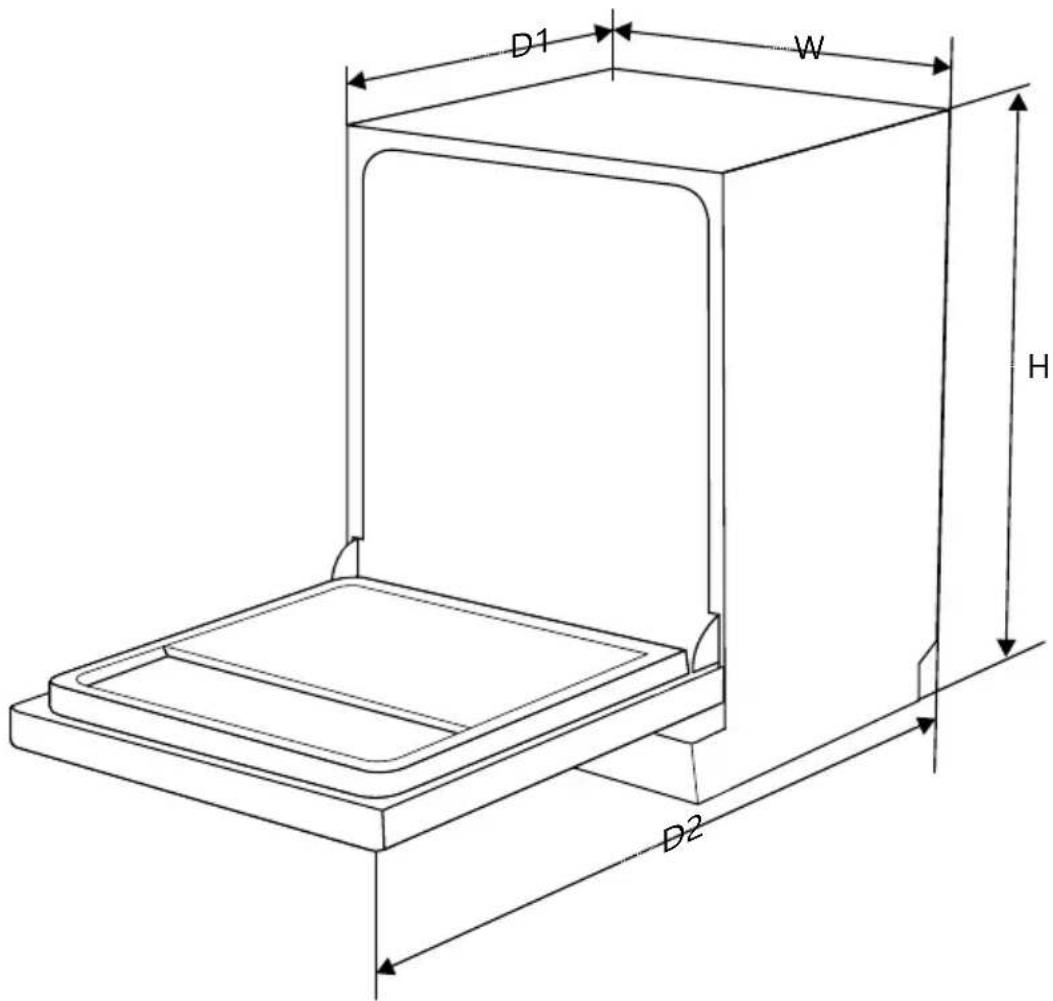

USTAWIENIE URZĄDZENIA

Postaw urządzenie w miejscu, w którym ma pracować. Tył urządzenia powinien dotykać ściany, zaś boki przylegać do szafek w ciągu kuchennym lub do jednej ze ścian. Zmywarka ma w komplecie wąż dopływu i odpływu wody, które można wyprowadzić w lewą lub prawą stronę, zależnie od miejsca montażu.

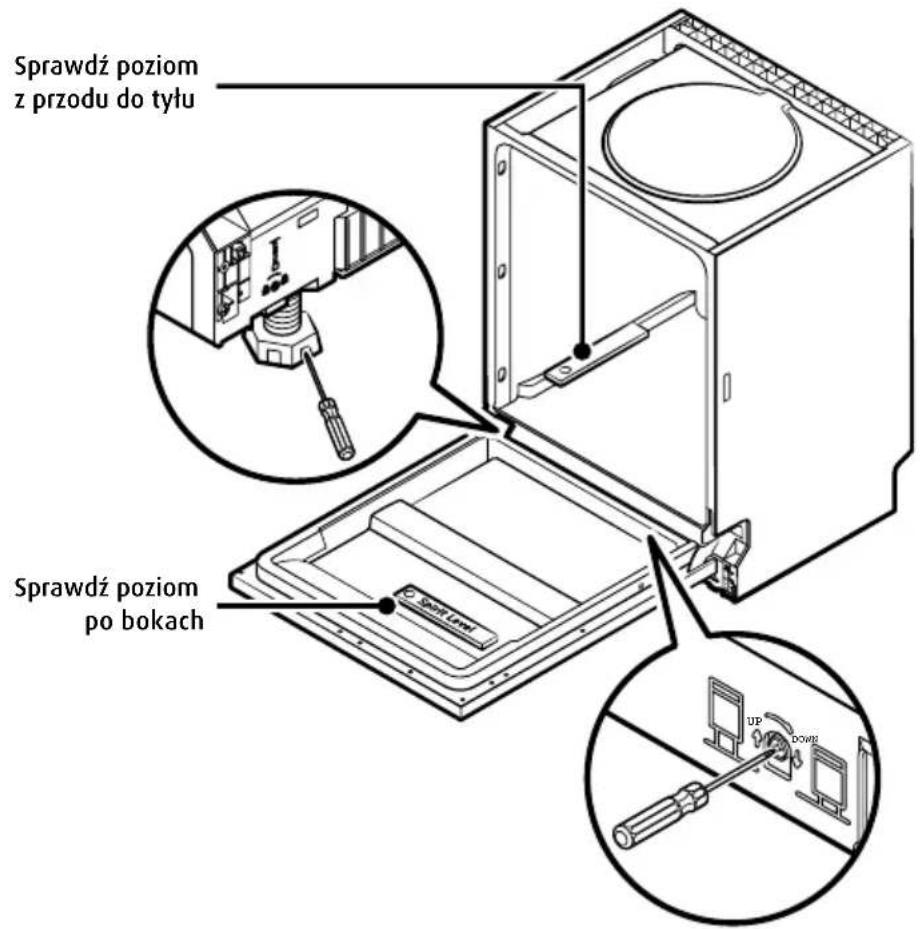

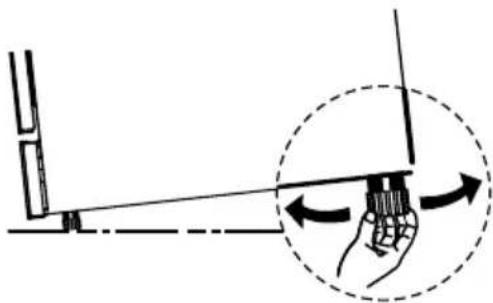

Poziomowanie urządzenia

Po ustawieniu urządzenia do poziomowania, wysokość zmywarki może zostać zmieniona poprzez regulację poziomu nóżek. Zmywarka nie powinna być odchylona od pionu o więcej niż 2°.

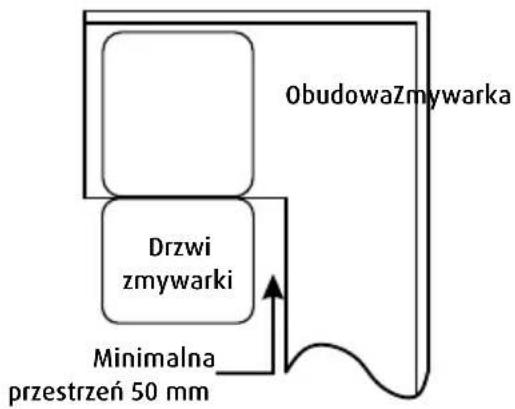

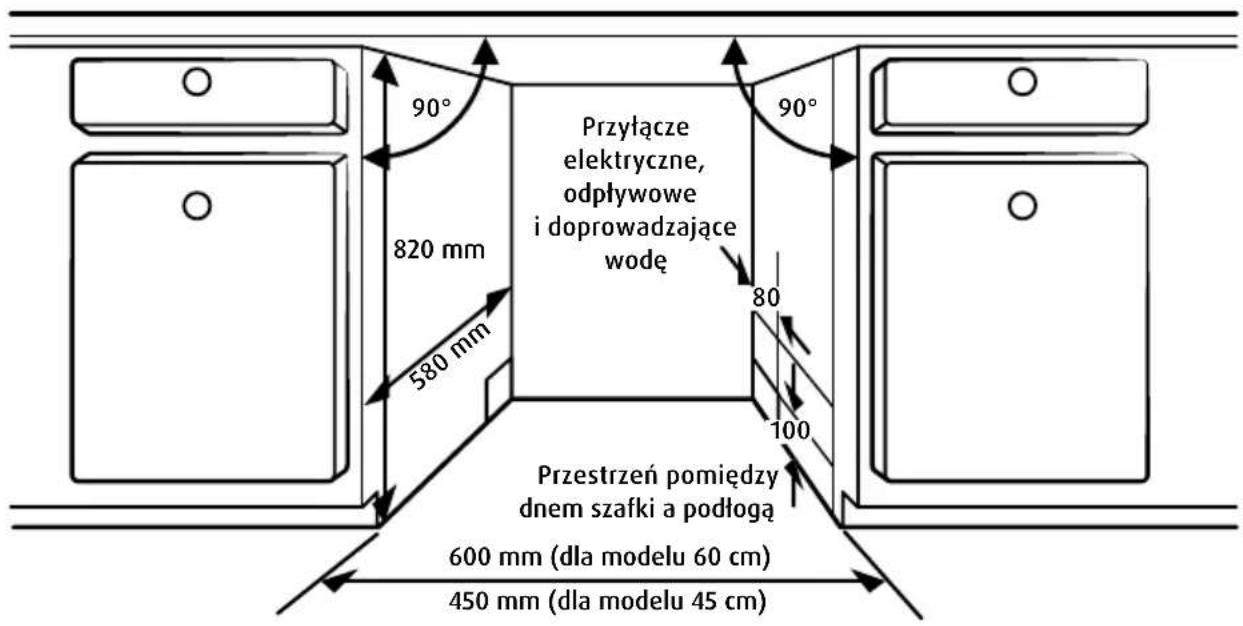

Krok 1. Wybór najlepszego miejsca dla zmywarki

Miejsce montażu zmywarki powinno znajdować się w pobliżu istniejących węży włotowych i spustowych oraz przewodu zasilającego.

Ilustracje wymiarów szafki i pozycji montażu zmywarki.

1. Mniej niż 5 mm między górną częścią zmywarki a szafką a zewnętrznymi drzwiami szafki.

1. Jeśli zmywarka jest montowana w rogu szafki, należy zostawić trochę miejsca po otwarciu drzwi.

PAMIĘTAJ:

W zależności od tego, gdzie znajduje się gniazdo elektryczne, może być konieczne wycięcie otworu po przeciwnej stronie szafki.

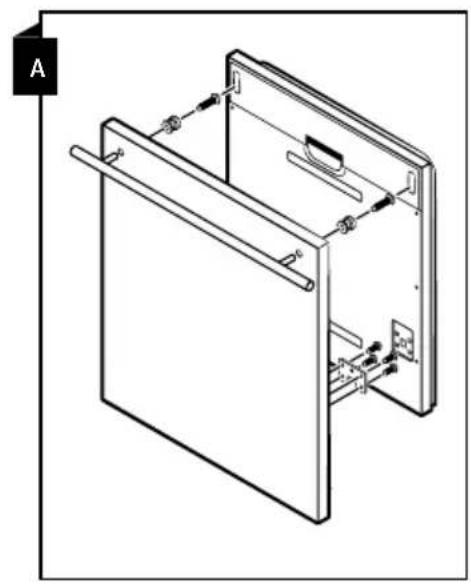

Krok 2. Wymiary i instalacja frontu meblowego na drzwiach zmywarki

Model w pełni zintegrowany

Zamontuj haczyk na froncie meblowym i umieść go w szczelinie zewnętrznych drzwi zmywarki (patrz rysunek A). Po ustawieniu przymocuj do drzwi zewnętrznych za pomocą śrub (patrz rysunek B).

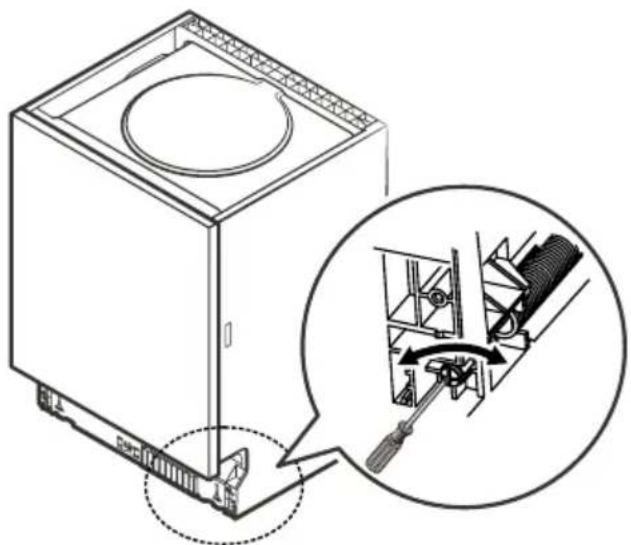

Krok 3. Regulacja naciągu sprężyny drzwi

1. Sprężyny drzwiowe są fabrycznie ustawione na odpowiednie napięcie drzwi zewnętrznych. Jeśli zainstalowano front meblowy, należy dostosować napięcie sprężyny drzwi. Obróć śrubę regulacyjną, aby ustawić regulator w celu naprężenia lub rozluźnienia linki stalowej.
2. Napreżenie sprężyny drzwi jest prawidłowe, gdy drzwi pozostają poziome w pozycji całkowicie otwartej, a jednocześnie można je zamknąć jednym palcem.

Krok 4. Kroki instalacji zmywarki

Należy odnieść się do określonych kroków instalacji na rysunkach instalacyjnych.

1. Przymocuj pasek kondensacji pod powierzchnią szafki. Upewnij się, że pasek jest wyrównany z krawędzią powierzchni roboczej. (Krok 2)
2. Podłącz wąż wlotowy do źródła zimnej wody.
3. Podłącz wąż spustowy.
4. Podłącz przewód zasilający.
5. Postaw zmywarkę na miejscu. (Krok 4)
6. Wypoziomuj zmywarkę. Tył można regulować z przodu zmywarki, przekręcając śrubę na środku podstawy zmywarki. Aby wyregulować przednie nożki, użyj płaskiego śrubokręta i obróć przednie nożki, aż zmywarka będzie stała poziomo. (Krok 5 do 6)
7. Zamontuj front do zewnętrznych drzwi zmywarki. (Krok 7 do 10)
8. Wyreguluj sprężyny drzwi za pomocą klucza imbusowego obracając zgodnie z ruchem wskazówek zegara, aby dokręcić lewą i prawą sprężynę drzwi. Niezastosowanie się do tego zalecenia może spowodować uszkodzenie zmywarki. (Krok 11)

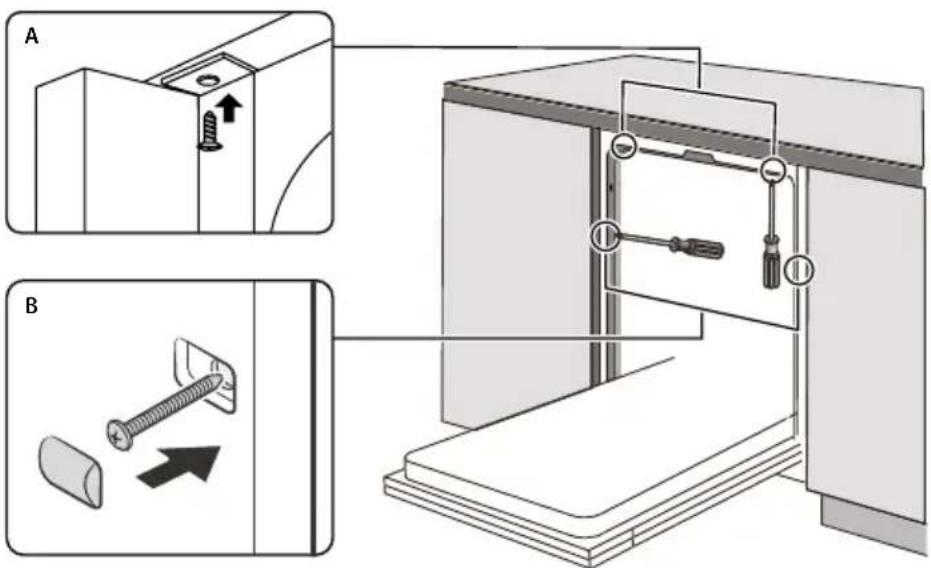

9. Zmywarka musi być zabezpieczona w miejscu. Można tego dokonać na dwa sposoby:

A. Normalna powierzchnia robocza: Umieść hak montażowy w szczelinie płaszczyzny bocznej i przymocuj go do powierzchni roboczej za pomocą wkrętów do drewna.

B. Blat roboczy z marmuru lub granitu: Przymocuj bok za pomocą śruby.

Krok 5. Wypoziomuj zmywarkę

Zmywarka musi być wypoziomowana, aby zapewnić prawidłową pracę i mycie naczyń.

1. Umieść poziomicę na drzwiach i szynach wewnątrz, jak pokazano na Rysunku, aby sprawdzić, czy zmywarka jest wypoziomowana.
2. Wypoziomuj zmywarkę, regulując trzy nogi poziomujące indywidualnie.
3. Gdy poziomujesz zmywarkę, zwróć uwagę, aby się nie przewróciła.

UWAGA:

Maksymalna wysokość regulacji nóżek wynosi 50 mm.

ZANIM POPROSISZ O POMOC TECHNICZNA

Zapoznaj się z poniższą tabelą problemów i ich rozwiązania. Bye może podane w nich wskazówki pomogą rozwiązać problemy ze zmywarką bez pomocy serwisanta.

Problem Możliwe przyczyny Rozwiązania
Zmywarka nie włącza się	Wyłączyć się lub przepalił się bezpiecznik w instalacji elektrycznej.	Wymień bezpiecznik na nowy lub włącz bezpiecznik, jeśli jest automatyczny. Odłącz wszelkie urządzenia elektryczne od obwodu zasilającego zmywarkę.
	Nie włączono zasilania.	Włącz zasilanie zmywarki i dokładnie zamknij drzwiczki zmywarki. Podłącz prawidłowo wtyczkę przewodu zasilającego do gniazdka elektrycznego.
	Za małe ciśnienie wody na dopływie.	Upewnij się, że prawidłowo podłączono dopływ wody do zmywarki i że zawory są otwarte.
	Drzwi zmywarki nie są prawidłowo zamknięte.	Upewnij się, że drzwi zostały prawidłowo zamknięte i zatrzaśnij je.
Woda nie jest pompowana ze zmywarki	Skręcony lub zapchany wąż spustowy. Sprawdź wąż spustowy.
	Filtr zatkany. Sprawdź filtr wstępnego oczyszczania.
	Zlew kuchenny zatkany.	Sprawdź zlewozmywak, aby upewnić się, że odpływ nie jest zapchany. Jeśli problemem jest zlewozmywak, z którego nie spływa woda, może być potrzebny hydraulik, a nie serwisant do zmywarek.
Mydliny na dnie komory zmywarki	Zły detergent.	Używaj środków przeznaczonych do zmywarek do naczyń, które chronią przed nadmiernym pienieniem i mydlinami. Jeżeli w zmywarce są mydliny, otwórz szeroko jej drzwiczki i zaczekaj, aż znikną. Wlej ok. 4 litry zimnej wody do komory zmywarki. Zamknij drzwiczki zmywarki, a następnie wybierz dowolny cykl. Początkowo woda spłynie ze zmywarki. Następnie, otwórz drzwi i sprawdź, czy mydliny zniknęły. W razie konieczności powtarzaj zabieg do skutku.
	Rozlany środek nabłyszczający.	Po dodaniu środka nabłyszczającego należy natychmiast wytrzeć jego plamy.
Plamy w komorze zmywarki i na jej dnie	Być może użyto detergentu z barwnikiem.	Używaj wyłącznie środków myjących bez barwników.
Powierzchnie wewnątrz zmywarki są pokryte białą warstewką zacieków	Twarda woda.	Wymyj komorę zmywarki gąbką ze środkiem do zmywarek. Używaj gumowych rękawic. Nigdy nie używaj innych środków czyszczących niż detergenty do zmywarek, ponieważ może to spowodować pienienie lub mydliny.
Na sztućcach są plamy rdzy	Uszkodzone przedmioty nie są odporne na korozję.	Unikaj mycia naczyń, które nie są odporne na korozję w zmywarce.
	Program nie został uruchomiony po dodaniu soli do zmywarek. Ślady soli dostalę się do cyklu prania.	Po dodaniu soli zawsze uruchamiaj program zmywania bez naczyń. Nie wybieraj funkcji Turbo (jeśli jest dostępna) po dodaniu soli do zmywarki.
	Pokrywa pojemnika na płyn zmiękczający jest lużna.	Sprawdź, czy pokrywa jest zabezpieczona.
Hałasy w zmywarce	Ramię rozpyłające uderza w przedmiot w koszu.	Przerwij program i przestaw elementy, które blokują ramię natryskowe.
Grzechotanie w zmywarce	Naczynia są luźne w zmywarce.	Przerwij program i zmień pozycje naczyń.
Hałasy w rurach	Może to być spowodowane instalacją na miejscu lub przekrojem rurociągu.	Nie ma to wpływu na funkcjonowanie zmywarki. W razie wątpliwości skontaktuj się z wykwalifikowanym hydraulikiem.

Naczynia nie są czyste	Naczynia nie zostały poprawnie załadowane.	Patrz CZĘŚĆ II „Przygotowywanie i ładowanie naczyń”.
	Program nie był wystarczający. Wybierz bardziej intensywny program.
	Za mało dozowanego detergentu. Użyj więcej detergentu lub zmień detergent.
	Naczynia blokują ruch ramion natryskowych.	Zmień układ naczyń, aby ramiona mogły się swobodnie obracać.
	System filtrów nie jest czysty lub nie jest prawidłowo zamontowany w podstawie komory myjącej. Może to spowodować zablokowanie dysz ramienia natryskowego.	Prawidłowo wyczyść i / lub dopasuj filtr. Oczyć dysze ramienia natryskowego.
Szkło jest matowe.	Przyczyną jest miękka woda i nadmiar środka myjącego.	Jeżeli woda jest miękka, używaj mniejszej ilości środka myającego i myj szkło najkrótszym programem.
Na naczyniach i szklankach pojawiają się białe płamy	Twarda woda może powodować osady kamienia.	Dodaj więcej detergentu.
Czarne lub szare ślady na naczyniach	Naczynia ocierały się o sztućce z aluminium.	Usuń ślady łagodnym środkiem do szorowania (np. mleczkiem).
W kieszeniach dozownika są resztki środka myjącego	Naczynia w zmywarce uniemożliwiają otwarcie wieczka dozownika.	Prawidłowo umieść naczynia w zmywarce.
	Żle umieszczono naczynia w koszach. Załaduj zmywarkę zgodnie z zaleceniami.
Naczynia nie wysychają	Naczynia są wyjmowane zbyt wcześniej.	Nie opróżniaj zmywarki natychmiast po umyciu. Otwórz lekko drzwi, aby para wyleciała. Wyjmij naczynia wtedy, kiedy temperatura wewnątrz będzie wystarczająco niska. Najpierw rozładuj dolny kosz, aby zapobiec spadaniu wody z górnego kosza.
	Wybrano niewłaściwy program.	W krótkim programie temperatura mycia jest niższa, co zmniejsza wydajność. Wybierz program o długim czasie mycia.
	Używanie sztućców z powłoką niskiej jakości.	Odprowadzanie wody jest trudniejsze w przypadku tych przedmiotów. Sztućce lub naczynia tego typu nie nadają się do mycia w zmywarce.

1. Górny kosz:

1 Kubki
2 Spodki
3 Szklanki
4 Małe miseczki
5 Średnie miseczki
6 Duże miski

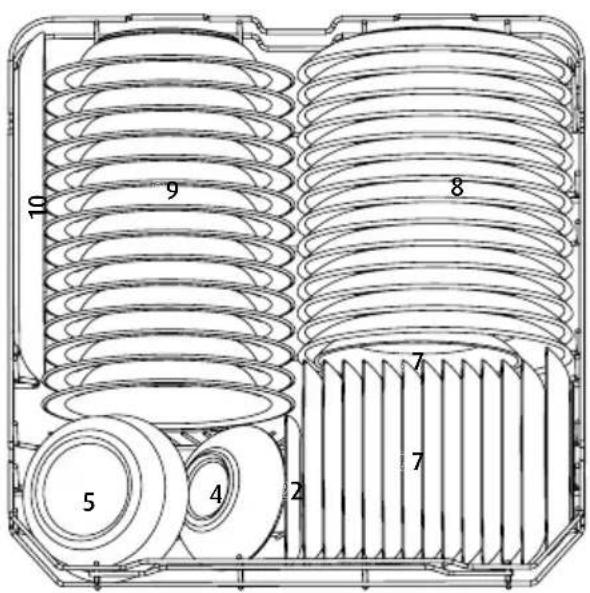

2. Dolny kosz:

7 Naczynia deserowe
8 Talerze płaskie
9 Talerze głębokie
10

Półmiski owalne

3. Koszyk na sztućce:

Numer Przedmiot
1 Łyżki stołowe
2 Widelce
3 Noże
4 Łyżeczki
5 Łyżeczki deserowe
6	Łyżki do nakładania
7	Widelec do nakładania
8	Łyżka wazowa (chochelka do sosu)

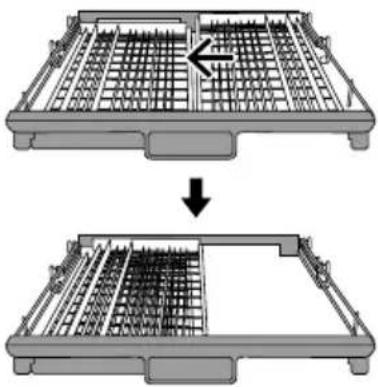

KORZYSTANIE Z KOSZYKA NA SZTUĆCE

Podnieś lewy kosz do góry, ustaw go w dolnym położeniu, lewy koszyk jest płaski, a prawy koszyk znajduje się z boku.

Podnieś prawy koszyk do góry, zarówno lewy, jak i prawy kosz są płaskie.

Przesuń prawy koszyk od prawej do lewej, dwa koszyki zachodzą na siebie.

Wyjmij prawy koszyk z tacy, zostaje tylko lewy koszyk.

SZYBKI PRZEWODNIK UŻYTKOWNIKA

Zapoznaj się z odpowiednią treścią w instrukcji obsługi, aby uzyskać szczegółową metodę działania.

(Patrz rozdział 5 „INSTRUKCJA INSTALACJI” w CZĘŚCI I: Wersja ogólna.)

1. Usuwanie większych pozostałości żywności ze sztućców

1. Ładowanie koszy

1. Napełnianie dozownika

1. Wybór programu i uruchomienie zmywarki

PANEL STEROWANIA

Działania (przycisk)

1 Włączanie	Naciśnij ten przycisk, aby włączyć zmywarkę, ekran zaświeci się.
2 Program
	90 MinDo normalnie zabrudzonych naczyń, które wymagają szybkiego mycia.
	SzybkiCykl szybkiego mycia mało zabrudzonych naczyń, które nie wymagają suszenia w zmywarce.
3 Dodatkowe suszenie	Naciśnij ten przycisk, aby poprawić skuteczność suszenia (tylko Intensywne, Normalne, EKO, Szkło i 90 min mają tę funkcję). Tylko górny i dolny kosz. Po naciśnięciu tego przycisku zapali się odpowiedni wskaźnik.
4 Połowa ładunku	W przypadku małych ładunków można użyć tylko górnego lub dolnego kosza, aby oszczędzać energię. Każde naciśnięcie przycisku Połowa ładunku powoduje przełączanie pomiędzy górnym a dolnym koszem. Po naciśnięciu tego przycisku zapali się odpowiedni wskaźnik.
5 Opóźnienie	Naciśnij przycisk, aby ustawić czas opóźnienia.

6 Ostrzeżenie wskaźnik

Pomoc w płukaniu

Jeśli zapali się wskaźnik „ ✉”, oznacza to, że w zmywarce jest mało środka nabłyszczającego i wymaga uzupełnienia.

Sól

Jeśli zapali się wskaźnik „ \$ ”, oznacza to, że w zmywarce jest mało soli i wymaga uzupełnienia.

UKŁAD ZMIĘKCZANIA WODY

Zmiękczanie wody należy ustawić ręcznie, używając pokrętła twardości wody.

Układ zmiękczania wody usuwa związki soli i minerałów z wody. Chroni w ten sposób zmywarkę przed osadzaniem się kamienia, który jest dla niej szkodliwy i może doprowadzić do awarii urządzenia.

Im więcej jest minerałów, tym twardsza jest woda.

Nastaw układ zmiękczania wody na wartość odpowiednią dla wartości wody doprowadzonej do zmywarki.

Informacje o twardości wody wodociągowej można uzyskać od miejscowego przedsiębiorstwa wodociągowego.

Dostosowywanie zużycia soli

Zmywarka jest zaprojektowana tak, aby umożliwiać regulację ilości soli zużywanej na podstawie twardości wody. Ma to na celu optymalizację i dostosowanie poziomu zużycia soli. Wykonaj poniższe kroki, aby dostosować zużycie soli.

1. Włącz urządzenie;
2. Naciśnij przycisk Szybki przez ponad 5 sekund, aby uruchomić ustawianie zmiękczania wody w ciągu 60 sekund po włączeniu urządzenia;

3. Naciśnij przycisk Szybki, aby wybrać odpowiedni zestaw zgodnie z lokalnym środowiskiem, zestawy zmienią się w następującej kolejności:H1->H2->H3->H4->H5->H6;

4. Naciśnij przycisk Wł./Wył., aby zakończyć konfigurację.

TWARDOŚĆ WODY				Poziom zmiękczacza wody	Zużycie soli (gram / cykl)
Niemiecki ° dH	Francuski ° fH	Angielski °Clarke Mmol/l
0 – 5 0 – 9 0 – 6 0 – 0,94 H1-> Szybki 0
6 – 11 10 – 20 7 – 14 1,0 – 2,0			H2-> 90 Min	9
12 – 17	21 – 30	15 – 21	2,1 – 3,0	H3-> Szybki, 90 Min	12
18 – 22	31 – 40	22 – 28	3,1 – 4,0	H4-> Eko	20
23 – 34	41 – 60	29 – 42	4,1 – 6,0	H5-> Szybki, Eko	30
35 – 55	61 – 98	43 – 69	6,1 – 9,8	H6-> 90 Min Eko	60

1^ = 1.25^ = 1.78^ = 0.178mmol / l

Ustawienie fabryczne: H3

Informacje o twardości wody wodociągowej można uzyskać od miejscowego przedsiębiorstwa wodociągowego.

MIĘTAJ:

Jeżeli Twoja zmywarka nie ma układu zmiękczania wody, możesz pominąć tą część. Układ zmiękczania wody

Twardość wody zależy od miejsca w którym zmywarka jest używana. Jeżeli zmywarka zasilana jest twardą wodą z wodociągu, to na zmywanych naczyniach i sztućcach będą pojawiały się zacieki i smugi.

Urządzenie ma układ zmiękczania wody który wymaga soli przeznaczonej do zmywarek. Za jej pomocą usuwa kamień oraz minerały z twardej wody wodociągowej.

PRZYGOTOWANIE I ŁADOWANIE NACZYŃ

Rozważ zakup naczyń oznaczonych jako nadające się do zmywania w zmywarce.
W przypadku niektórych naczyń wybierz program o najniższej możliwej temperaturze.
Aby zapobiec uszkodzeniu sztućców i szkła, wyjmij je ze zmywarki natychmiast po zakończeniu programu mycia.

Następujących sztućców/naczyń

Nie można myć w zmywarce

Sztućce z rączkami drewnianymi, porcelanowymi lub z macicy perłowej
Przedmioty plastikowe nieodporne na działanie wysokich temperatur
Sztućce starszego typu z klejonymi częściami, które nie są odporne na wysokie temperatury
Sztućce lub naczynia sklejane
Przedmioty z cyny lub miedzi
Wyroby z kryształu
Wyroby stalowe nieodporne na rdzewienie
Drewniane półmiski i talerze
Wyroby z włókien syntetycznych

Mycie w zmywarce nie jest zalecane

Niektóre naczynia szklane mogą matowieć po wielokrotnym myciu w zmywarce.
Elementy wykonane ze srebra i aluminium mogą odbarwiać się w zmywarce.
Częste mycie naczyń z wzorzystą glazurą grozi ich blaknięciem.

Zalecenia dotyczące ładowania zmywarki

Usuń z naczyń duże resztki żywności. Zmiękcz resztki przypalonego jedzenia na patelni. Nie ma potrzeby płukania naczyń pod bieżącą wodą.

Przestrzegaj poniższej instrukcji, aby możliwe najskuteczniej myć naczynia.

(Funkcje i wygląd koszy i koszy na sztućce mogą się różnić w zależności od modelu.)

Umieść naczynia w zmywarce w następujący sposób:

Kubki, filiżanki, szklanki, kieliszki, garnki, rondle itp. należy wkładać do góry dnem.
Przedmioty zakrzywione lub z wnękami (np. chochle) należy ułożyć tak, aby woda mogła swobodnie z nich wyciekać.
Naczynia należy ustawić tak, aby stały stabilnie i nie przewracały się w koszach.
Wszystkie naczynia powinny być umieszczone w taki sposób, aby ramiona spryskujące mogły się swobodnie obracać podczas mycia.

Naczynia głębokie, np. kieliszki, filiżanki, kubki, garnki, itp. należy stawiać do góry dnem, aby nie stała z nich woda po myciu.
Naczynia i sztućce nie powinny leżeć jedne na drugich ani zachodzić na siebie.
Aby uniknąć uszkodzenia, szklanki nie powinny się dotykać.
Górny kosz przeznaczony jest do mycia naczyń delikatnych, małych i lekkich, np. szkła i filiżanek.
Noże o długich ostrzach nie powinny sterczeć pionowo – grozi to zranieniem!
Długie i ostre sztućce, np. noże do mięsa należy klaść płasko w górnym koszyku.
Staraj się nie wkładać za dużej ilości naczyń do zmywarki. Przestrzegaj tych porad, a zmywarka będzie myła dokładnie i zużywała mniej energii.

PAMIĘTAJ:

Nie należy wkładać do koszy przedmiotów na tyle małych, że mogą wypaść przez druty kosza podczas mycia.

Wyjmowanie naczyń po myciu

Najpierw wysuń i opróżnij dolny kosz, a następnie górny. Dzięki temu woda ściekająca z górnego kosza nie zachlapie naczyń w dolnym koszu.

OSTRZEŻENIE

Naczynia będą gorące! Aby zapobiec uszkodzeniom, nie wyjmuj szkła i sztućców ze zmywarki przez około 15 minut po zakończeniu programu.

Układanie naczyń w górnym koszu

Górny kosz przeznaczony jest do naczyń delikatnych i lekkich, tj. szkieł (kieliszków i szklanek), filiżanek i spodków, a także małych talerzy, miseczek i płytkich rondli i patelni (chyba że są bardzo brudne). Ustaw naczynia tak, żeby nie poruszył ich rozprysk wody.

Uktadanie naczyń w dolnym koszu

Dolny kosz służy do mycia dużych naczyń oraz takich, które trudno jest domyć, tj.: garnków, patelni, rondli, pokrywek, talerzy płaskich i głębokich oraz salaterek i naczyń do serwowania oraz półmisków. Patrz rysunek poniżej. Półmiski i pokrywki garnków należy stawiać bokiem przy skrajach kosza, aby nie zablokowały górnego ramienia rozpylacza wody. Maksymalna średnica zalecana dla talerzy z przodu dozownika detergentu wynosi 19 cm, aby nie przeszkadzać w jego otwieraniu.

Sztućce należy umieszczać w stojaku na sztućce oddzielnie od siebie w odpowiednich pozycjach i upewniać się, że nie będą do siebie przylegać, co może to spowodować złe działanie.

OSTRZEŻENIE

Przedmioty nie powinny wystawać z dołu koszy.

Zawsze ładuj sztućce ostrą stronę w dół!

Aby uzyskać najlepszy efekt mycia, załaduj kosze zgodnie ze standardowymi opcjami ładowania w ostatnim rozdziale

CZEŚCI II: Wersja ogólna

UŻYCIE ŚRODKA DO PŁUKANIA I DETERGENTU

Środek nabłyszczający wypływa z dozownika podczas ostatniego płukania. Ułatwia on spływanie kropli wody z naczyń i w ten sposób chroni je przed zaciekami. Dzięki środkowi nabłyszczającemu woda łatwiej odpływa z naczyń, co ułatwia ich suszenie. Do zmywarki wolno wlewać jedynie specjalne środki nabłyszczające.

OSTRZEŻENIE

Używaj wyłącznie markowych środków nabłyszczających przeznaczonych do zmywarek. Nie wolno wlewać innych płynów (np. środków do mycia zmywarki ani detergentów w płynie) do dozownika środka nabłyszczającego. Grozi to uszkodzeniem urządzenia

Kiedy należy napełniać dozownik środka nabłyszczającego

Jeśli lampka ostrzegawcza nabłyszczacza () na panelu sterowania nie jest włączona, zawsze można oszacować ilość z koloru optycznego wskaźnika poziomu umieszczonego obok nakrętki.

Gdy pojemnik na nabłyszczacz jest pełny, wskaźnik będzie całkowicie ciemny. Rozmiar ciemnej kropki zmniejsza się, gdy zmniejsza się ilość środka nabłyszczającego. Nigdy nie pozwól, aby poziom nabłyszczacza był mniejszy niż 1/4.

Gdy środek nabłyszczający zaczyna się kończyć, zmienia się rozmiar czarnej kropki na wskaźniku poziomu środka nabłyszczającego, jak pokazano poniżej.

● Petny

3/4

1/2

1/4

○ Pusty

Funkcja detergentu

Składniki chemiczne, z których składa się detergent, są niezbędne do usunięcia, rozpuszczenia i zmycia całego brudu ze zmywarki. Zmywarka może pracować z większością środków myjących przeznaczonych dla tych urządzeń i dostępnych handlu.

OSTRZEŻENIE

Właściwe użycie detergentu

Używaj wyłącznie detergentów specjalnie przeznaczonych do zmywarek. Przechowuj środki myjące w miejscu chroniącym je przed wilgocią i zanieczyszczeniem.

Dodaj środek myjący do dozownika dopiero bezpośrednio przed włączeniem programu mycia.

Detergent do zmywarek jest żrzący! Detergenty do zmywarek przechowywać w miejscu niedostępnym dla dzieci.

NAPEŁNIANIE DOZOWNIKA ŚRODKA NABŁYSZCZAJĄCEGO

1. Otwórz dozownik obracając korek wlewu w lewo, ku strzałce, a następnie wyjmij go.

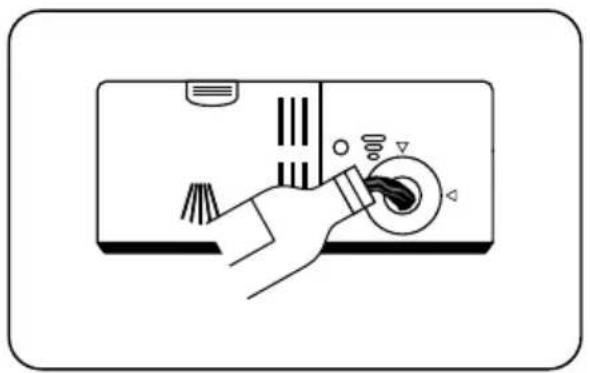

1. Ostrożnie wlej nabłyszczacz do dozownika, unikając jednocześnie jego przepełnienia.

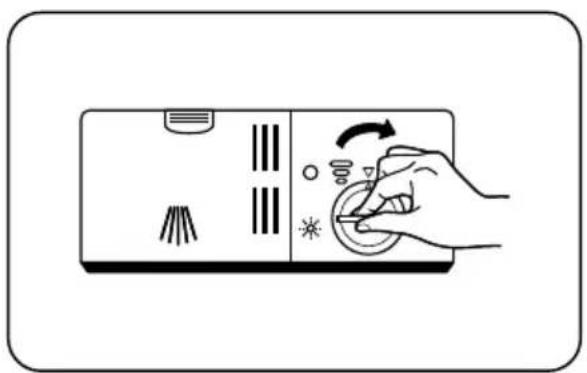

1. Zamknij dozownik wkładając korek równo ze strzałką otwarcia korka, a następnie obróć korek ku strzałce położenia zamkniętego.

PAMIĘTAJ:

Zetrzyj rozlany środek nabłyszczający za pomocą chłonnej ściereczki. Plamy nabłyszczacza w komorze zmywarki silnie pienią się podczas mycia.

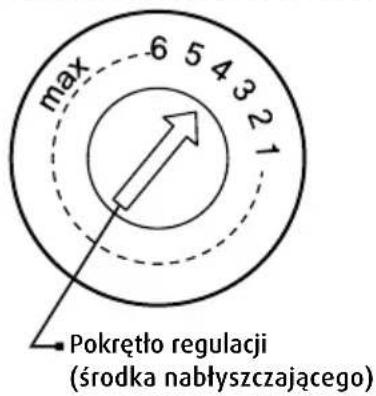

Regulacja zbiornika nabłyszczacza

Zbiornik płynu nabłyszczającego ma sześć ustawień. Zarówno zalecane ustawienie, jak i ustawienie fabryczne to „4”. Jeśli naczynia nadal nie schną lub mają zacieki, wybierz kolejny stopień regulacji dozownika. Powtarzaj czynność aż naczynia będą myte bez zacieków i suche po zakończeniu mycia. Jeżeli na naczyniach są białawe, lepkie zacieki lub na szklankach i nożach widać niebieskawe plamy, należy wybrać niższy stopień regulacji dozownika.

NAPEŁNIANIE DOZOWNIKA DETERGENTU

1. Naciśnij zatrzask zwalniający na dozowniku detergentu, aby otworzyć pokrywę.

1. Zamknij wieczko dozownika, dociskając je tak, aby zatrzask chwycił.

1. Dodaj detergent do większej wnęki (A) w głównym cyklu prania. W przypadku bardziej zabrudzonych naczyń należy dodać trochę detergentu do mniejszej komory (B) w celu wykonania cyklu prania wstępnego.

UWAGA:

Pamiętaj, że w zależności od zabrudzenia wody ustawienie może być inne.
Przestrzegaj zaleceń podanych na opakowaniu środka myjącego.

PROGRAMOWANIE ZMYWARKI

TABELA CYKLI MYCIA

Poniższa tabela pokazuje, które programy są najlepsze dla poziomów pozostałości żywności i ile detergentu należy zastosować. Pokazuje także różne informacje o programach.

(●) Środki: należy wypełnić dozownik płynem nabłyszczającym.

Program Opis cyliu		Środek do mycia: wstępnego/ zasadniczego	Czas pracy (min) Energia (Kwh) Woda (L)			Pomoc w płukaniu	Model
[KA3]Intensywny	Pranie wstępne (50°C) Mycie (60°C) Płukanie Płukanie Płukanie (70°C) Suszenie	3/22 g(1 kostka)	165 1,4 16,5			●	MPM-45-ZMI-02
		5/30g(1 lub 2 kostki)	170 1,6 18,5	MPM-60-ZMI-03
Normalny	Mycie wstępne (45°C) Pranie (55°C) Płukanie Płukanie (65°C) Suszenie	3/22 g(1 kostka)	175 1,1 13			●	MPM-45-ZMI-02
		5/30g(1 lub 2 kostki)	180 1,3 15	MPM-60-ZMI-03
ECO EKO	Mycie wstępne Pranie (45°C) Płukanie (65°C) Suszenie	3/22 g(1 kostka)	190 0,74 9			●	MPM-45-ZMI-02
		5/30g(1 lub 2 kostki)	190 0,93 11	MPM-60-ZMI-03
90 Min	Mycie (65°C) Płukanie Płukanie (65°C) Suszenie	25 g(1 kostka)	90 1,15	11,5		●	MPM-45-ZMI-02
		5/30g(1 sztuka)	90 1,35	12,5 MPM-60-ZMI-03
Szybki	Mycie (45°C) Płukanie (50°C) Płukanie (55°C)	20g 30 0,7 10				○	MPM-45-ZMI-02
		25g	30	0,75	11		MPM-60-ZMI-03

ROZPOCZĘCIE CYKLU

1. Wyciągnij dolny i górny kosz, załaduj naczynia i wsuń kosze do zmywarki. Najpierw włóż naczynia do dolnego kosza, a następnie do górnego.
2. Dodawanie środka myjącego.
3. Włóż wtyczkę przewodu zasilającego zmywarki do gniazdka elektrycznego. Informacje o zasilaniu znajdują się na ostatniej stronie „Karty produktu”. Otwórz zawór dopływu wody do zmywarki, aby woda dopływała pod pełnym ciśnieniem.
4. Otwórz drzwiczki, dotknij przycisku zasilania i zapali się lampka Wł./Wył.
5. Wybierz program, włączy się lampka. Następnie zamknij drzwi, zmywarka rozpocznie cykl.

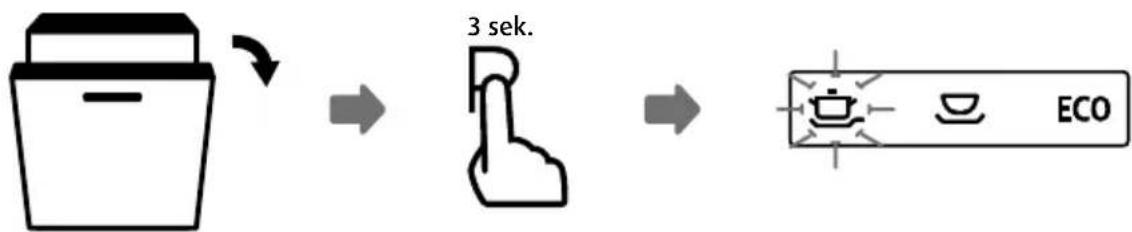

ZMIANA PROGRAMU W POŁOWIE CYKLU

Cykl mycia może zostać zmieniony tylko wtedy, gdy był uruchomiony przez krótki czas, w przeciwnym razie detergent mógł już zostać zwolniony, a zmywarka mogła spuścić wodę do mycia. W takim przypadku zmywarka musi zostać zresetowana, a dozownik detergentu musi zostać ponownie napełniony. Aby zresetować zmywarkę, postępuj zgodnie z poniższymi instrukcjami:

1. Otwórz nieco drzwi, aby zatrzymać zmywarkę, a gdy ramię natryskowe przestanie działać, możesz całkowicie otworzyć drzwi.
2. Przytrzymaj przycisk Program dłużej niż trzy sekundy, urządzenie będzie w stanie gotowości.
3. Możesz zmienić program na żądane ustawienie cyklu.


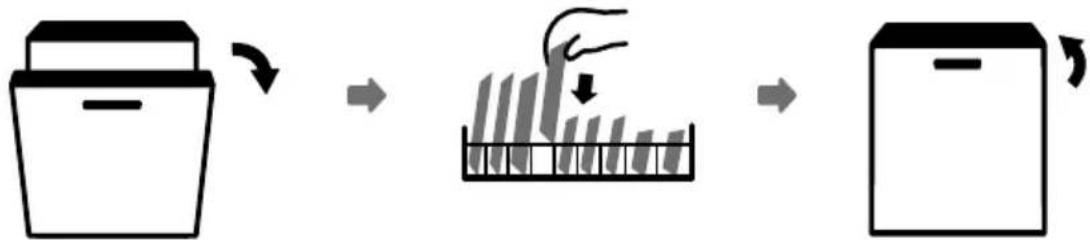

ZAPOMNIAŁEŚ WŁOŻYĆ NACZYNIA...?

Możesz dołożyć naczynia zanim zmywarka otworzy dozownik środka myjącego. W takim przypadku postępuj zgodnie z poniższymi instrukcjami:

1. Uchyl nieco drzwiczki aby przerwać trwający program mycia.
2. Zaczekaj, aż ramiona rozpylaczy wody zatrzymają się. Wówczas otwórz drzwiczki do końca.
3. Dodaj naczynia.
4. Zamknij drzwiczki zmywarki.
5. Zmywarka zacznie działać ponownie.

Otwieranie drzwiczek w trakcie mycia jest niebezpieczne – grozi poparzeniem gorącą wodą.

KODY BŁĘDÓW

Jeśli wystąpi usterka, zmywarka wyświetl kody błędów, aby je zidentyfikować:

Kod Znaczenie Możliwe przy czyny
Lampka Szybki miga Dłuższy czas wlotu.		Kran nie jest otwarty, lub pobór wody jest ograniczony lub ciśnienie wody jest zbyt niskie.
Lampka Szybki i 90 min miga	Zmywarka nie osiąga wymaganej temperatury.	Awaria elementu grzejnego.
Lampka EKO miga Doszło do przelania się wody w zmywarce. Nieszczelny element zmywarki.

OSTRZEŻENIE

Jeżeli doszło do przelania się wody, zamknij dopływ wody zanim zadzwonisz do serwisu.
Jeżeli na dnie komory zmywarki stoi woda (np. na skutek przelania się jej lub wycieku), należy ją usunąć.

DANE TECHNICZNE

MPM-45-ZMI-02

Wysokość (H): 815 mm

Szerokość (W): 448 mm

Głębokość (D1): 550 mm (przy zamkniętych drzwiach)

Głębokość (D2): 1150 mm (przy otwartych drzwiach 90°)

Wysokość (H): 815 mm

Szerokość (W): 598 mm

Głębokość (D1): 550 mm (przy zamkniętych drzwiach)

Głębokość (D2): 1150 mm (przy otwartych drzwiach 90°)

KARTA PRODUKTU

Karta danych technicznych zmywarki do naczyń dla gospodarstw domowych wg wymagań rozporządzenia delegowanego Komisji UE nr 1016/2010 i 1059/2010:

Producent MPM MPM
Typ / opis MPM-45-ZMI-02 MPM-60-ZMI-03M
Pojemność znamionowa 10 14
Klasa energetyczna 1 A++ A++
Roczne zużycie energii elektrycznej 2	211 kWh	266 kWh
Zużycie energii w standardowym cyklu zmywania 0.74 kWh 0,93 kWh
Zużycie energii w trybie wyłączenia 0,45 W 0,45 W
Zużycie energii w trybie czuwania 0,49 W 0,49 W
Roczne zużycie wody 3	2520 litrów	3080 litrów
Klasa efektywności suszenia 4	A	A
Standardowy cykl zmywania	ECO 45°C	ECO 45°C
Czas programu dla standardowego cyklu zmywania 5	190 min	190 min
Poziom emitowanego hałasu 49 dB(A) re 1 pW	49 dB(A) re 1 pW
Zabudowa	Wbudowany	Wbudowany
Możliwość zabudowy stałej	TAK	TAK
Zużycie energii	1760-2100W	1760-2100W
Napięcie znamionowe i częstotliwość zasilania	220-240V/50Hz	220-240V/50Hz
Ciśnienie wody (ciśnienie przepływu)	0,04-1,0MPa=0,4-10 bar	0,04-1,0 MPa = 0,4-10 bar

UWAGA:

① A+++ (najwyższa efektywność) – D (najniższa efektywność
② Zużycie energii w oparciu o 280 standardowych cykli zmywania przy użyciu napełniania zimną wodą i zużycie trybów niskiej mocy. Rzeczywista wartość rocznego zużycia energii zależy od sposobu użytkowania urządzenia.
3 Zużycie wody na podstawie 280 standardowych cykli zmywania. Rzeczywista wartość rocznego zużycia wody zależy od sposobu użytkowania urządzenia.
4 A (najwyższa efektywność) – G (najniższa efektywność)
5 Program przeznaczony jest dla normalnie zabrudzonych naczyń zastawy stołowej i jest najwydajniejszy pod względem łącznego zużycia energii i wody do zmywania takich naczyń.

Życzymy zadowolenia z użytkowania naszego wyrobu i zapraszamy do skorzystania z szerokiej oferty handlowej firmy MPM)

MPM agd S.A.

ul. Brzozowa 3, 05-822 Milanówek, Polska

biuro tel.: [phone]

serwis tel.: [phone]

www.mpm.pl

BDO: 000027599
