INSTRUKCJA OBSŁUGI ACT 6455/NB WHIRLPOOL

Niniejsze instrukcje będą również dostępne w witrynie internetowej: www.whirlpool.eu

BEZPIECZEŃSTWO UŻYTKOWNIKA I INNYCH OSÓB JEST BARDZO WAŻNE

Niniejsza instrukcja zawiera ważne informacje dotyczące bezpieczeństwa, z którymi należy się zapoznać i których należy ścisłe przestrzegać.

Ten symbol informuje o potencjalnym ryzyku dla bezpieczeństwa użytkownika i osób trzech. Wszystkie komunikaty dotyczące bezpieczeństwa będą poprzedzone tym symbolem oraz następującymi oznaczeniami:

! NIEBEZPIECZEŃSTWO

Oznacza niebezpieczną sytuację, której ewentualne zaistnienie prowadzi do poważnych obrażeń.

! OSTRZEŻENIE

Oznacza niebezpieczną sytuację, której ewentualne zaistnienie mogłoby prowadzić do poważnych obrażeń.

Wszystkie komunikaty dotyczące bezpieczeństwa informują o potencjalnych zagrożeniach, o sposobach zmniejszenia niebezpieczeństwa obrażeń oraz konsekwenciach nieprzestrzegania instrukcji.

- Urządzenie należy odłączyć od zasilania elektrycznego przed przystąpieniem do jakiejkolwiek czynności montażowej. - Prace montażowe i konserwacyjne powinny być przeprowadzane przez technika specjalistę zgodnie z instrukcjiami producenta oraz obowiązującymi miejscowymi przepisami dotyczącymi bezpieczeństwa. Nie należy naprawiać ani wymieniać żadnej części urządzenia, jeśli nie jest to wyraźnie dozwolone w instrukcji obsługi.

! OSTRZEŻENIE

Jeśli Informacje w niniejszej instrukcji nie będą dokładnie przestrzegane, może dojść do pożaru lub wybuchu powodującego uszkodzenia mienia lub obrażenia ciała.

W pobliżu tego urządzenia nie należy przechowywać ani używać benzyny ani innych łatwopalnych cieczy i gazów.

Sposób postępowania w przypadku pojawienia się zapachu gazu:

- Nie próbować zapalać jakiegokolwiek urządzenia.

- Nie dotykać przełączników elektrycznych.

- Nie korzystać z telefonu w budynku

Natychmiast skontaktować się z dostawcą gazu, korzystając z telefonu sąsiada. Postępować zgodnie z instrukcjami dostawcy gazu.

- Jeśli nie można skontaktować się z dostawcą gazu, należy skontaktować się ze strazą pozarną.

- Instalacja i naprawy muszą być wykonywane przez wykwalifikowanego instalatora, agencję usługową lub dostawcę gazu. - Urządzenie może być użytkowane wyłącznie w dobrze wentylowanych pomieszczeniach.

Połączenia elektryczne i gazowe muszą być zgodne z lokalnymi przepisami.

- Podczas instalacji płyty należy zainstalować wielobiegunowy wyłącznik obwodu o odległości styków co najmniej 3 mm, który zapewnia całkowite odlaczenie.

- Zgodnie z przepisami urządzenie musi być uziemione.

- Przewód zasilający powinien mieć wystarczającą długość, aby umożliwiać podłączenie zabudowanego urządzenia do sieci

- Do połączenia gazowego należy używać wyłącznie elastycznego lub sztywnego węza metalowego.

- W razie potrzeby elektryczny przewód zasilający należy wymienić wyłącznie na przewód o identycznych parametrach, jak przewód oryginalny dostarczony przez producenta (typ H05V2V2-F 90°C lub H05RR-F). Operacja ta musi być wykonana przez wykwalifikowanego elektryka.

Producent nie ponosi odpowiedzialności za jakiekołwiek szkody wyrządzone osobom, zwierzętom domowym lub mieniu, bedace następstwem nieprzestrzegania tych wymagań.

- Nie należy stosować rozgałęziaczy ani przedłużaczy.

- Nie odlącać urządzenia od zasilania, ciągnąc za przewód.

- Po zakończeniu montażu użytkownik nie powinien mieć dostępu do komponentów elektrycznych urządzenia.

- Nie dotykać urządzenia mokrymi częściami ciała i nie obsługiwać go boso.

- Niniejsza płyta (klasy 3) jest przeznaczona wyłącznie do użytkowania w gospodarstwach domowych w celu przygotowywania żywności. Nie należy używać tego urządzenia do ogrzewania pomieszczeń. Może to spowodować zatrucie tierkiem węgla i przegrzanie płyty. Producent nie ponosi żadnej odpowiedzialności za uszkodzenia i straty spowodowane niewłaściwym użyciem lub nleprawickłowa konfiguracja ustawień.

- Urządzenie nie powinno być obsługiwane przez osoby (w tym dzieci) o ograniczonej sprawności ruchowej, sensorycznej lub umysłowej, ani przez osoby niedoświadczone lub nieposiadające wystarczającej wiedzy, chyba że obsługują one urządzenie pod nadzorem lub po uprzednim przeszkoleniu z kąresie prawidłowej przez osoby odpowiedzialną za ich bezpieczeństwo.

- Należy piłnować, aby dzieci nie zbliżaty się do urządzenia i nie bawiły się nim. Użytkowanie urządzenia gazowego powoduje wytwarzanie ciepła i zwiększenie wilgotności w pomieszczeniu. Należy upewnić się, że pomieszczenie jest dobrze wentyłowane, ewentualnie zainstalować wyciąg kuchenny.

- W przypadku długotrwałego użytkowania może być wymagana dodatkowa wentylacja (przez otwarcie okna lub zwiększenie prędkości działania wyciągu).

- Po użyciu należy upewnić się, że pokrętła znajdują się w pozycji wyłączonej, a następnie zamknąć główny zawór gazowy lub zawór butli gazowej. - Przegrzane tłuszczne i oleje mogą się łatwo zapalić. Należy zawsze uważnie nadzorować gotujące się potrawy zawierające dużo tłuszczu, oleju i alkoholu (np. rumu, koniaku lub wina).

- Materiały opakowaniowe należy przechowywać w miejscu niedostępnym dla dzieci.

- Przed rozpoczęciem czyszczenia lub konserwacji należy odczekac na ostygnięcie płyty. - Niniejsze instrukcje obowiązują wyłącznie w krajach, w których symbol znajduje się na tabliczce znamionowej (pod płyta kuchenna).

- Niniejszy produkt nie jest przeznaczony do instalacji i użytkowania na zewnątrz pomieszczeń.

OSTROŻNIE: W przypadku rozbicia szyby pola grzejnego:

- niezwłocznie wyłączyć wszystkie palniki i wszelkie elektryczne elementy grzejne i odłączyć urządzenie od zasilania, nie dotykać powierzchni urządzenia,

- nie korzystać z urządzenia.

ZACHOWAĆ NINIEJSZE INSTRUKCJE

INSTALACJA

Po rozpakowaniu płyty należy upewnić się, że nie uległa uszkodzeniu podczas transportu. W przypadku problemów należy się skontaktować z najbliższym serwisem technicznym.

INFORMACJE TECHNICZNE DLA INSTALATORA

- Podczas przenoszenia, przygotowania I instalowania urządzenia należy używać rękawic ochronnych. - Ninjelsze urządzenie może być zamontowane w blacle o grubości od 20 do 60 mm.

- Jeśli pod płytą nie ma piekarnika, należy umieścić panel rozdzielający o powierzchni co najmniej równej otworowi w powierzchni roboczej. Panel należy umieścić w odległości najzyjeż 150 mm pod górną powierzchnią roboczą, jednakże w żadnym razie poniżej 20 mm od dolnej powierzchni płyty. Jeśli pod płytą na zostać zainstałowany piekarnik, należy upewnic się, że został wyposażony w system chłodzenia. Producent zrzeka się wszelkiej odpowiedzialności, jeśli pod płytą jest (*innażowna powierzchni innej marki).

- Przed instalacja należy upewnić się, że:

- lokalne warunki dostaw gazu (rodza) i ciśnienie) są zgodne z ustawleniami płyty (patrz tabliczka znamionowa i tabela wtryskiwaczy);

- zewnętrzne powierzchnie mebli i urządzeń sąsiadujących z płytą są odpome na działanie wysokich temperatur zgodnie z lokalnymi przepisami;

- urządzenie nie jest podłączone do instalacji odprowadzania oparów. Urządzenie należy zainstalować zgodnie z

obowiązującymi przepisami dotyczącymi instalacji. Szczególną uwagę należy zwrócić na wymagania dotyczące wentylacji;

- produkty spalania są odprowadzane na zewnątrz przez specjalne wyciągi lub wentylatory elektryczne zamontowane w ścianach i/lub w oknach.

PODŁĄCZENIE GAZU

OSTRZEŻENIE

Operacja ta musi być wykonana przez wykwalifikowanego technika.

- Instalacja gazowa musi być zgodna z lokalnymi przepisami.

• Szczególne przepisy obowlązujące w niektórych krajach można znaleźć w części "Lokalne przepisy". Jeśli dla danego kraju nie zostały podane zadne informacje, należy zapytać instalatora o szczegóły.
• Podłączenie płyty do instalacji lub butli gazowej należy wykonać za pomocą sztywnej rury miedzianej lub stalowej ze złączami zgodnymi z obowiązującymi przepisami lub za pomocą węża ze stali nierdzewnej o ciągłej powierzchni zgodnego z obowiązującymi przepisami. Maksymalna długość węża to 2 metry bieżące.
• Podłączyć kolanko (A) lub (B) dostarczone z główną rurą wlotową płyty, używając dołaczonej podkładki (C), zgodnie z EN 549.
  * We Francji należy użyć kolanka (A), natomiast w innych krajach należy użyć kolanka (B).

WAŻNE: W przypadku użycia węża ze stall nierdzewnej należy go zainstalować w taki sposób, aby nie dotykał żadnej ruchomej części umeblowania. Musi przechodzić przez obszar wolny od jakichkolwiek przeszkód i umożliwiający kontrolę na całej długości.

o podłączeniu urządzenia do instalacji gazowej należy sprawdzić połączenie pod kątem wycieków przy użyciu wody z mydłem. Uruchomic palniki i obrócić pokrętla od pozycji maksymalnej do pozycji minimalnej, aby sprawdzić stabilność piomienia.

PODŁACZENIE DO ZASILANIA ELEKTRYCZNEGO

OSTRZEŻENIE

Operacja ta musi być wykonana przez wykwalifikowanego technika.

OSTRZEŻENIE

- Połączenia elektryczne muszą być zgodne z lokalnymi przepisami.

- Zgodnie z przepisami urządzenie musi być uziemione.

- Nie należy używać przedłużacza.

WAŻNE: Dane dotyczące napięcia i poboru mocy zostały podane na tabliczce znamionowej.

MONTAZ

Po oczyszczeniu powierzchni krawędzi nałożyć na płytę dostarczoną uszczelkę w sposób przedstawiony na rysunku.

Umieścić płytę na przygotowanym w blacie otworze o rozmiarach podanych w Instrukcji.

UWAGA: Przewód zasilający musł mieć odpowiednią długość, aby umożliwiać przełożenie do góry.

Do unieruchomienia płyty użyć dostarczonych wraz z nią uchwytów (A). Zamontować uchwyty w odpowiednich otworach wskazanych strzańka, a następnie dokręcić za pomocą śrub w sposób uzależniony od grubości blatu roboczego (patrz poniższe rysunki).

Blat 20 mm Blat 40 mm

Blat 30 mm Blat 60 mm

DOSTOSOWANIE DO RÓŻNYCH TYPÓW GAZU

OSTRZEŻENIE

Operacja ta musi być wykonana przez wykwalifikowanego technika.

Jeśli urządzenie ma być użytkowane z gazem innego typu niż podany na tabliczce znamionowej i etykiecie informacyjnej w górnel części płyty, należy zmienić wtryskiwacze.

Zdjąć etykietę informacyjną i przechowywać wraz z broszurą z instrukcjami.

Użyć regulatorów ciśnienia odpowiednich do ciśnienia gazu wskazanego w Instrukcji.

• Wtryskiwacz gazu musi być wymieniany przez serwis techniczny lub wykwalifikowanego technika.

• Wtryskiwacz niedostarczony wraz z urządzeniem należy zamówić w serwisie technicznym.

- Wyregulować minimalne ciśnienie zaworów.

UWAGA: W przypadku korzystania z gazu płynnego (G30/G31) śrubę minimalnego ustawienia gazu należy maksymalnie dokręć.

WAZNE: Trudności z obracaniem pokręteł palników mogą oznaczać uszkodzenie zaworu palnika. W takiej sytuacji należy skontaktować się z serwisem technicznym w celu wymiany wadliwego zaworu.

WAŻNE: W przypadku korzystanla z gazu w butlach należy zapewnić odpowiednie ustawlenie butll (w pozycji) pionowej).

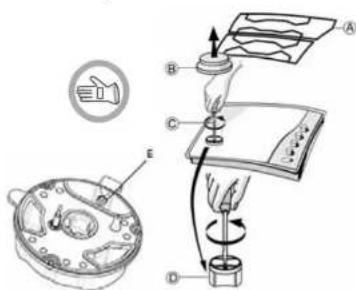

WYMIANA WTRYSKIWACZY (patrz tabela dysz w Instrukcji)

• Z d j q c k r a t k i ( A).

- Wyjąć palniki (B).

- Za pomocą klucza nasadowego o odpowiednim rozmiarze odkręcić wtryskiwacz (C), który ma zostać wymieniony.

- Zastąpić go wtryskiwaczem odpowiednim dla nowego typu gazu.

- Ponownie zamontować wtryskiwacz elemencie (D).

• W przypadku palnika o wielu koronach należy do wymiany wtryskiwacza (E) użyć klucza płaskiego.

Przed zainstalowaniem płyty należy pamiętać, aby umieścić tabliczkę kalibracji gazu dostarczoną wraz z wtryskiwaczami w taki sposób, aby zaslaniała istniejące informacje dotyczące kalibracji gazu.

Aby zapewnić prawidłowe minimalne ustawienie, należy zdjąć polkrętło i postępować zgodnie z poniższą procedurą.

- Dokręcić śrubę, aby zmniejszyć wysokość płomienia (-); - Poluzować śrubę, aby zwiększyć wysokość płomienia (+)

Regulację należy przeprowadzić przy zaworze w pozycji minimalnego ustawienia gazu (mały płomień)

- Nie ma potrzeby ustawiania powietrza głównego zaworów. - Na tym etapie uruchomić palniki i obrócić pokrętła od pozycji maksymalnej do pozycji minimalnej, aby sprawdzić stabilność płomienia.

Po zakończeniu regulacji należy przeprowadzić ponowne uszczelnienie za pomocą wosku do uszczelniania lub odpowiednika.

MIEJSCOWE PRZEPISY

PL

Instalacja oraz podłączenia gazowe i elektryczne powinny być wykonywane przez wykwalifikowanego technika, zgodnie z instrukcjami producenta i lokalnymi przepisami bezpieczeństwa

SERWIS TECHNICZNY

Przed wezwaniem serwisu technicznego należy przygotować następujące Informacje: - typ usterki lub problemu; - dokładny model (napisany na etykiecie dołączonej do instrukcji/karty gwarancyjnej); - numer serwisowy podany po słowie SERVICE na tabliczce znamionowej pod płytą ora - na etykiecie dołączonej do instrukcji/karty gwarancyjnej; - pełny adres i numer telefonu użytkownika. Jeśli wymagana jest naprawa, należy skontaktować się z autoryzowanym serwisem technicznym wskazanym na karcie gwarancyjnej.

SERVICE

0000 000 00000

INSTRUKCJA ROZWIĄZYWANIA PROBLEMÓW

Jeśli płyta nie funkcjonuje prawidłowo, przed skontaktowaniem się z serwisem technicznym należy zapoznać się z Instrukcją rozwiązywania problemów, aby określić usterkę.

1. Nie można zapalić palnika lub płomień jest nierównomierny

Sprawdzić, czy:

• Gaz lub zasilanie elektryczne nie są odłączone, a w szczególności że zawór instalacji gazowej jest otwarty.

- Butla gazowa (z gazem płynnym) nie jest pusta.

• Otwory palnika nie sa zatkane.

• Końcówka zapalnika nie jest zabrudzona.

- Wszystkie części palnika zostały prawidłowo umieszczone.

• W pobliżu płyty nie ma przyciągów

2. Palnik nie pozostaje zapalony

Sprawdzić czy

• Podczas zapalania palnika pokretło jest nariśniete przez czas wystarczający do unuchomienia urządzenia

zabezpieczajacero

- Otwory palnika nie sa zatkane w pobliżu termopary.

• Końcówka urządzenia zabezpieczalacego nie jest zabrudzona

- Minimalne ustawlenje gazu jest prawidkowę (patraz odpowiednia cześć)

3. Naczynia nie są stabilne

Sprawdzić, czye

• Dno naczynia jest płaskie

• Naczynie jest ustawione centralnie względem palnika.

- Kratki nie były wymieniane lub nieprawidłowo umieszczone

Jeśli po przeprowadzeniu powyższych czynności urządzenie nadal nie działa prawidłowo, należy skontaktować się z najbliższym serwisem technicznym.

CZYSZCZENIE POWIERZCHNI PŁYTY

OSTRZEŻENIE Przed przystąpieniem do wykonywania jakichkolwiek czynności konserwacyjnych należy odłączyć urządzenie od zasilania.

- Wszystkie emailowane i szklane części należy myć ciepła woda z neutralnym środkiem do czyszczenia.

- Powierzchnie ze stali nierdzewnej mogą być zabrudzone przez twardą wodę lub zbyt długł kontakt z agresywnymi detergentami. Wszystkie resztki zywności (woda, sosy, kawa ltp.) należy zetrzeć przed wyschnieclern.

- Urządzenie należy我的心 ciepła woda i neutralnym detergentem, a następnie wytrzeć miękką szmatką lub Irchą. Ślady przypalenia należy usuwać za pomocą specjalnych środków do powierzchni ze stali nierdzewnej. UWAGA: Stal nierdzewną należy czyścić wyłącznie miękką szmatką lub gąbką.

- Nie należy używać środków ściernych lub żrących, środków na bazie chloru ani środków do szorowania.

- Nie należy stosować urządzeń czyszczących parą,

- Nie należy stosować środków łatwopalnych.

- Nie należy pozostawiać na płycie substancji kwaśnych ani zasadowych, takich jak ocet, musztarda, sól, cukier lub sok z cytryny.

CZYSZCZENIE ELEMENTÓW PŁYTY

- Elementy szklane i emaliowane należy czyścić wyłącznie wiekka szmatką lub gabka.

- Kratki, nakładki na palniki oraz palniki można zdeimować do czyszczenia.

- Należy mieć je ręcznie ciepią wodą z detergentem bez właściwości ściernych, usuwając resztki żywności i sprawdzając, czy otwory palnika nie są zatkane.

Prze płukaci wytrze

• Zamontować ponownie palniki i nakładki na palniki w odpowiednich obudowach.

- Podczas ponownego zakładania kratek należy upewnić się, że obszar do stawiania naczyń jest wyrównany z palnikiem.

• Modele wyposażone w elektryczne zapalniki i urządzenia zabezpieczające wymagają starannego czyszczychna końcówki zapalnika w celu zapewnienia prawidłowego działania. Należy regularnie sprawdzić te elementy i w razie potrzeby czyscić zwilżoną szmatka. Przypalone resztki żywności należy usuwać wykałączką lub igłą.

UWAGA: Aby nie dopuścić do uszkodzenia zapalnika elektrycznego, nie należy używać go, gdy palniki nie znajdują się w obudowach.

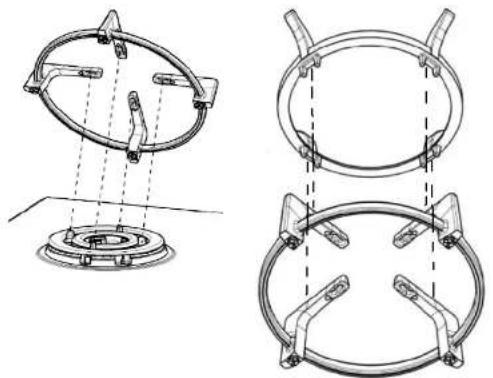

KROK 1 KROK 2

Przy zakładaniu kratek należy pamiętać, aby prawa kratka została położona pierwsza i aby zagłębienia łączące lewej kratki prawicłowo nachodziły na występy ustalające prawej kratki (patrz szczegóły na rysunku).

DEKLARACJA ZGODNOŚCI (€

• Niniejsza płyta została zaprojektowana, skonstruowana i jest sprzedawana zgodnie z następującymi przepisami: - wymogi bezpieczeństwa dyrektywy "gazowej" 2009/142/WE (wcześniej: EWG 90/396);
• zasady bezpieczeństwa dyrektywy "niskonapięciowej" 2006/95/WE (która zastępuje dyrektywę 73/23/EWG z późniejszymi zmianami);
• wymogi bezpieczeństwa dyrektywy EWG 'EMC' 2004/108/WE.
• To urządzenie spełnia wymagania projektowania ekologicznego rozporządzenia europejskiego nr 66/2014 zgodnie z europejską normą EN 30-2-1.

OCHRONA ŚRODOWISKA

Utylizacja opakowania

Material z opakowania w 100% nadaje się do recyklingu i jest oznaczony odpowiednim symbolem ( ). Części opakowania nie należy wyrzucać, lecz utylizować zgodnie z przepisami określonymi przez lokalne władze.

Utylizacja urządzenia

Niniejsze urządzenie jest oznaczone jako zgodne z Dyrektywą Europejską 2002/96/WE (WEEE) o zużytnym sprzęcle elektrycznym i elektronicznym.

- Właściwa utylizacja i złomowanie pomagają wyeliminować niekorzystny wpływ złomowanych produktów na środowisko naturalne oraz zdrowie człowieka.

- Symbol na urządzeniu lub w dokumentacji do niego dołączonej oznacza, że urządzenia nie wolno traktować jak zwykłego odpadu domowego. Należy oddać je do punktu zajmującego się utylizacją i recyklingiem urządzeń elektrycznych i elektronicznych.

OPIS PRODUKTU

图1-4

1. Zdejmowane kratki do stawiania naczyn

2. Palnik sredni

3. Palnik średni

4. Palnik dużej mocy

5. Palnik dodatkowy

6. Pokrętło regulacji palnika dodatkowego

7. Pokrętło regulacji palnika średniego

8. Pokrętło regulacji palnika średniego

9. Pokrętło regulacji palnika dużej mocy

Symbole

Wypełnione kółko Zawór ●mknięty

Duży płomień

Maksymalne otwarcie/podawanie i elektryczny zapłon

Mały płomień Minimalne otvarcie lub obniżone dostarczanie

PRAKTYCZNE PORADY DOTYCZĄCE KORZYSTANIA Z PALNIKÓW

Płyta została wyposażona w palniki o różnych średnicach. W celu zapewnienia optymalnej wydajności palników należy przestrzegać następujących zasad: - Korzystać z garnków i patelni o szerokości dna takiej samej lub nieco większej od szerokości palników (patrz tabela po prawej stronie).

- Używać wyłącznie garnków i patelni z płaskim dne. - Do gotowania używać odpowiedniej ilości wody i przykrywać garnek pokrywy. - Upewnić się, że garnki stojace na kratkach nie wystają poza krawędz płyty - W przypadku patelni z wypukłym dneł (woków) należy korzystać z dostarczonej kratki podpierającej, którą należy umieszcać wyłącznie na palniku wielopęścienikowym.

WAŻNE: nieprawidłowe używanie kratek może powodować uszkodzenie płyty: nie klaść kratek spodem do góry ani nie przesuwać ich po powierzchni płyty. Nie należy używać:

- Zeliwnych form do pieczenia, kamiennych płyt, garnków i patelni z terakoty. - Rozpraszczy ciepła takich jak siatki metalowe i inne. - Jednocześnie dwóch palników do jednego naczynia (np. kocioł do gotowania ryb). Płyny rozlane na powierzchni gorącego palnika mogą spowodować uszkodzenie szyby.

SPOSÓB KORZYSTANIA Z PŁYTY

OSTRZEŻENIE

Płomień palnika nie powinien wystawać poza krawędź naczynia.

WAŻNE: PODCZAS KORZYSTANIA Z PŁYTY CAŁA JEJ POWIERZCHNIA MOŻE BYĆ GORĄCA.

- Aby zapalić jeden z palników, należy obrócić odpowiednie pokrętło w lewo do pozycji maksymalnego płomienia. - Docisnąć pokrętło do panelu sterowania, aby zapalić palnik. - Po zapaleniu palnika naciskać pokrętło jeszcze przez około 5-10 sekund, aby zadziała orządzenie zabezpieczające. Urządzenie zabezpieczające palnik wyłącza podawanie gazu do palnika po przypadkowym zgaśnięciu płomienia (spowodowanych przez nagły przeciąg, przerwę w dostawie gazu, wykipienie gotowanych płynów itp.). - Pokrętła nie należy naciskać dłużej niż przez 15 sekund. Jeśli po upływie tego czasu palnik nie pozostaje zapalony, odczekać co najmniej jedną minutę, a następnie spróbować zapalić palnik ponownie. UWAGA: Jeśli parametry gazu utrudniają zapalenie palnika, zalecane jest powtórzenie operacji przy pokrętle ustawionym w pozycji małego płomienia. Po zwolnienlu pokrętła palnik może zgvarsząć. Oznacza to, że urządzenie zabezpieczające nie zostało wystarczające rozgrzane. W takim przypadku należy powtórzyć operacje opisane powyżej.

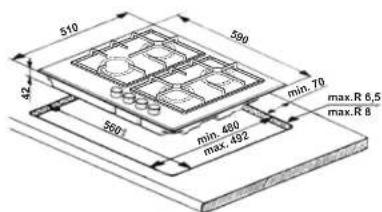

WYMIARY I WYMAGANE ODLEGŁOŚCI (mm)

510 42 560 590 min. 70 max.R 6,5 max.R 8 min. 480 max. 492

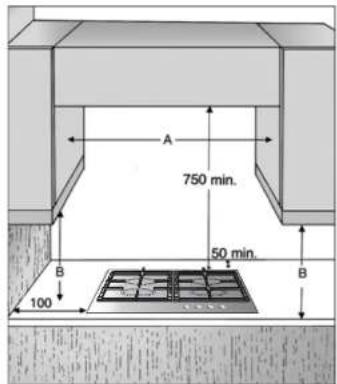

UWAGA: jeśli odległość "A" między szafkami ściennymi wynosi od 600 mm do 730 mm, wysokość "B" musł wynosić co najmniej 530 mm. Jeśli odległość "A" między szafkami ściennymi jest większa niż szerokość płyty kuchennej, wysokość "B" musł wynosić co najmniej 400 mm. W przypadku instalacji wyciągu nad płytą kuchenną należy zapoznać się z instrukcjami wyciągu w celu określenia prawidłowych odległości

750 min. 50 min. 100 A B B

Palnik Średnica garnka

Szybki Od 24 do 26 cm

Średni Od 16 do 22 cm

Dodatkowy Od 8 do 14 cm

TABELA WTRYSKIWACZY KATEGORIA II2ELwLs3B/P

Typ stosowanego gazu	Typ palnika	Oznaczenie wtryskiwaza	Znamionowa prędkość przepływu termicznego kW min.	Zużycie znamionowe	Ograniczona wydajność cieplna kW	Ciśnienie gazu mbar
GAZ ZIEMNY (metan) G20	SzybkiŚredniDodatkowy	125A97AD8A	3,001,751,00	286 l/h167 l/h95 l/h	0,600,350,30	16	20	25
GAZ ZIEMNY G2.350	SzybkiŚredniDodatkowy	170D129CD4	3,001,751,00	397 l/h231 l/h132 l/h	0,600,350,30	10	13	16
GAZ ZIEMNY G27	SzybkiŚredniDodatkowy	142B11285D	3,001,751,00	348 l/h203 l/h116 l/h	0,600,350,30	16	20	23
GAZ PŁYNNY (propan) G31	SzybkiŚredniDodatkowy	796247	3,001,751,00	218 g/h127 g/h73 g/h	0,700,450,35	25	37	45

Typ stosowanego gazu	Konfiguracja modelu	Znamionowa prędkość przepływu termicznego (kW)	Całkowite zużycle znamionowe	Powietrze wymagane ( m^3 ) do spalenia 1 m^3 gazu
G20 20 mbar	1 szyb.- 2 śred. - 1 dodatk.	7,50	715 l/h	9,52
G2.350 13 mbar	1 szyb.- 2 śred. - 1 dodatk.	7,50	991 l/h	6,85
G27 20 mbar	1 szyb.- 2 śred. - 1 dodatk.	7,50	870 l/h	7,90
G30/31 37 mbar	1 szyb.- 2 śred. - 1 dodatk.	7,50	545 g/h	30,94

ZASILANIE ELEKTRYCZNE: 220-240 V \~ 50/60 Hz - 0,6 W

ADAPTER WOKA (nie załączony, można go nabyć oddzielnie w serwisie)
