INSTRUKCJA OBSŁUGI SF122PZE SMEG

1.1 Ogólne zalecenia dotyczące bezpieczeństwa 4
1.2 Odpowiedzialność producenta 5
1.3 Przeznaczenie urządzenia 5
1.4 Utylizacja 5
1.5 Tabliczka znamionowa 6
1.6 Instrukcja obstugi 6
1.7 Jak czytać instrukcje obsługi 6

2 Opis 7

2.1 Opis ogólny 7
2.2 Panel sterowania 8
2.3 Pozostałe części 8
2.4 Dostępne akcesoria 9

3 Użytkowanie 11

3.1 Ostrzeżenia 11
3.2 Pierwsze użycie 11
3.3 Użytkowanie akcesoriów 12
3.4 Użytkowanie piekarnika 14
3.5 Porady dotyczące przygotowywania potraw 22
3.6 Specjalne funkcje i automatyczne programy 24
3.7 Menu drugorzędne 30

4 Czyszczenie i konserwacja 34

4.1 Ostrzeżenia 34
4.2 Czyszczenie urządzenia 34

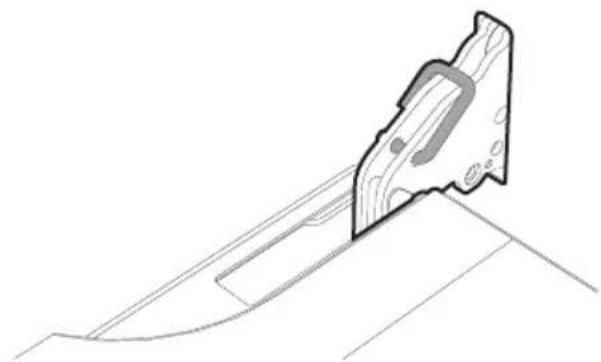

4.3 Demontaż drzwiczek 34
4.4 Czyszczenie szklanych drzwiczek 35
4.5 Czyszczenie komory urządzenia 37
4.6 Czyszczenie parowe: wspomagane czyszczenie komory 39
4.7 Konserwacja nadzwyczajna 41

5 Montaż 44

5.1 Podłączenie elektryczne 44
5.2 Wymiana przewodu 44

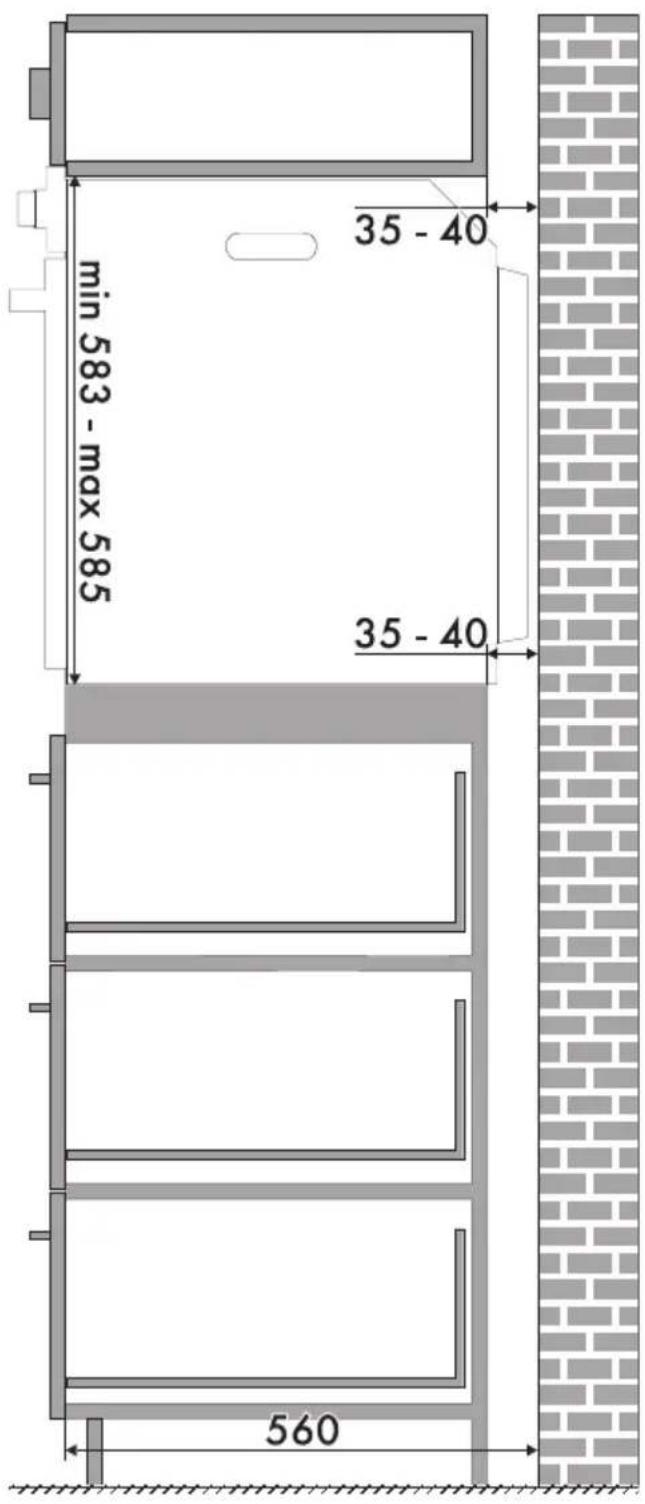

5.3 Ustawienie 45

Zalecamy Państwu uważne przeczytanie niniejszej instrukcji, ponieważ zawiera ona wskazówki, dzięki którym możliwe będzie zachowanie estetyki i funkcjonalności zakupionego urządzenia.

Dodatkowe informacje o produkcie dostępne na stronie: www.smeg.com

1 Ostrzeżenia

1.1 Ogólne zalecenia dotyczące bezpieczeństwa

Szkody powstałe na osobach

• Urządzenie i jego elementy są bardzo gorące podczas użytkowania.
• Podczas użytkowania nie należy dotykać elementów grzejnych.
• Dzieci poniżej 8 roku życia nie powinny przebywać w pobliżu urządzenia bez opieki osoby dorostej.
• Urządzenie nie służy do zabawy.
• Podczas użytkowania nie kłaść na urządzeniu metalowych przedmiotów takich, jak widelce, łyżki i pokrywki.
• Po zakończeniu użytkowania wyłączyć urządzenie.
• Nie należy nigdy próbować gasić płomienia lub pożaru woda: wyłączyć urządzenie i nakryć płomień pokrywą lub ognioodporną narzutą.
• Czynności związane z czyszczeniem i konserwacją nie powinny być wykonywane przez dzieci bez nadzoru.
• Montaż i naprawy powinny być wykonywane przez wykwalifikowany personel zgodnie z obowiązującymi przepisami.

• Nie wprowadzać zmian na urządzeniu.

• Nie należy wkładać ostro zakończonych metalowych przedmiotów (sztućce lub przyrządy) do szczelin.

• Nigdy nie należy próbować naprawiać urządzenia samodzielnie lub bez pomocy wykwalifikowanego specjalisty.
• Jeśli przewód zasilania elektrycznego jest uszkodzony, należy natychmiast skontaktować się z serwisem technicznym, który dokona jego wymiany.

Uszkodzenie urządzenia

• Nie stosować ściernych lub agresywnych detergentów (np. produktów z granulkami, odplamiaczy i metalowych gąbek) na częściach szklanych.
• Ewentualnie używać drewnianych lub plastikowych narzędzi.
• Nie siadać na urządzeniu.
• Nie stosować pary do czyszczenia urządzenia.
• Nie zatykać otworów, szczelin wentylacyjnych i odprowadzających ciepło.
• Nie zostawiać urządzenia bez nadzoru podczas przyrządzania potraw, które mogą wydzielać tłuszcz lub olej.
• Nie zostawiać przedmiotów na powierzchniach pieczenia.
• W żadnym razie nie używać urządzenia do ogrzewania pomieszczeń.

Informacje na temat omawianego urządzenia

• Przed wymianą żarówki upewnić się, że urządzenie jest wyłączone.
• Nie opierać się ani nie siadać na otwartych drzwiczkach.
• Sprawdzić, czy w drzwiczkach nie ma zaklinowanych przedmiotów.

1.2 Odpowiedzialność producenta

Producent nie ponosi żadnej odpowiedzialności za szkody osobowe lub rzeczowe powstałe w wyniku:

• użycia urządzenia w sposób niezgodny z przeznaczeniem;
• nieprzestrzegania zaleceń zawartych w instrukcji użytkowania;
• naruszenia chociaż jednej części urządzenia;
• używania nieoryginalnych części zamiennych.

1.3 Przeznaczenie urządzenia

• Urządzenie jest przeznaczone do przyrządzania potraw w warunkach domowych. Każde inne użycie jest nieprawidłowe.
• Urządzenie może być używane przez dzieci powyżej 8 roku życia oraz osoby o ograniczonych zdolnościach psychofizycznych lub nieposiadające odpowiedniego doświadczenia lub wiedzy pozostające pod kontrolą osób dorosłych odpowiedzialnych za ich bezpieczeństwo.
• Urządzenie nie zostało zaprojektowane do działania w zmiennej temperaturze zewnętrznej lub z systemami zdalnego sterowania.

1.4 Utylizacja

Urządzenie należy poddać utylizacji oddzielnie od innych odpadów (dyrektywy 2002/95/ WE, 2002/96/WE, 2003/108/WE). Urządzenie nie zawiera substancji w ilości niebezpiecznej dla zdrowia i środowiska, zgodnie z obowiązującymi dyrektywami europejskimi.

Aby dokonać utylizacji urządzenia należy:

- Odłączyć przewód zasilania elektrycznego i usunąć go razem z wtyczką.

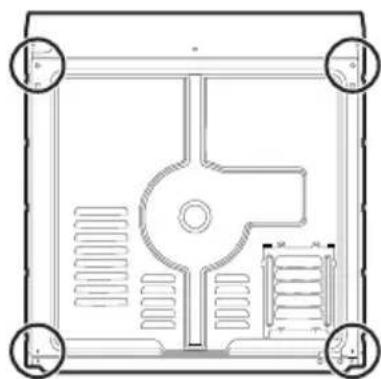

Napięcie elektryczne Niebezpieczeństwo porażenia prądem

• Odtączyć główne zasilanie elektryczne.
• Odtączyć przewód zasilający od instalacji elektrycznej.

- Powierzyć urządzenie odpowiednim centrom selektywnej zbiórki odpadów elektrycznych i elektronicznych lub oddać sprzedawcy w momencie zakupu podobnego urządzenia.

Opakowanie urządzenia zostało wykonane z materiałów, które nie zanieczyszczają środowiska i nadają się do recyklingu.

- Materiały z opakowania należy oddać do odpowiednich punktów selektywnej zbiórki odpadów.

Opakowania z tworzyw sztucznych Niebezpieczeństwo uduszenia się

• Nie pozostawiać opakowania i jego elementów bez nadzoru.
• Dzieci nie powinny bawić się plastikowymi torebkami z opakowania.

1.5 Tabliczka znamionowa

Tabliczka znamionowa zawiera dane techniczne, numer seryjny i oznaczenie. Nie wolno zdejmować tabliczki znamionowej.

1.6 Instrukcja obstugi

Niniejsza instrukcja stanowi integralną część urządzenia i powinna być przechowywana w całości oraz w zasięgu ręki użytkownika przez cały okres eksploatacji urządzenia.

Przed użyciem urządzenia należy uważnie przeczytać niniejszą instrukcję obsługi.

1.7 Jak czytać instrukcje obsługi

W instrukcji zastosowano następujące symbole ułatwiające czytanie:

Ostrzeżenia

Ogólne informacje dotyczące instrukcji obsługi, bezpieczeństwa i końcowej utylizacji. Opis

Opis urządzenia i akcesoriów.

Użytkowanie

Informacje o użytkowaniu urządzenia i akcesoriów, porady dotyczące przyrządzania potraw. Czyszczenie i konserwacja

Informacje dotyczące prawidłowego czyszczenia i konserwacji urządzenia.

Montaż

Informacje dla wykwalifikowanego technika: montaż, uruchomienie i próba techniczna.

Ostrzeżenia dotyczące bezpieczeństwa

Informacja

Porada

1. Sekwencja instrukcji obstugi.

- Pojedyncza instrukcja użytkowania.

2 Opis

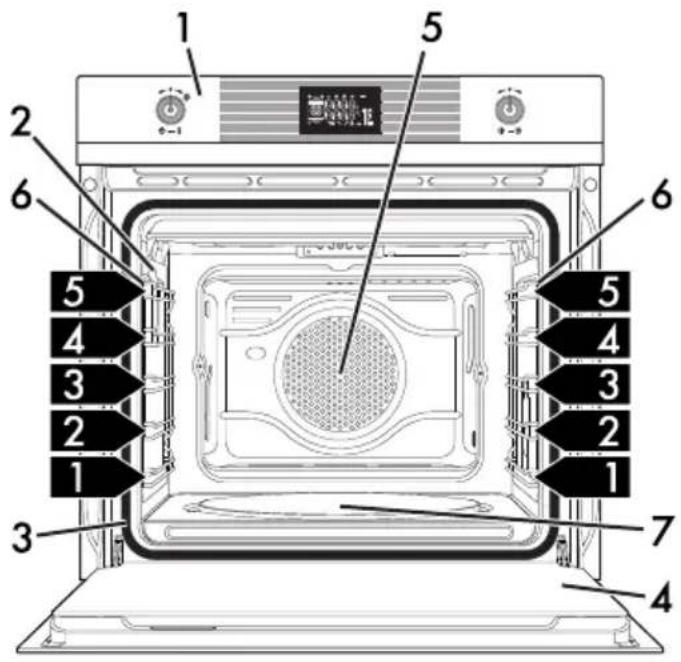

2.1 Opis ogólny

1 Panel sterowania
2 Lampka
3 Uszczelka
4 Drzwiczki

5 Wentylator
6 Ramki na ruszty/blachę
7 Płyta na pizze

1,2,3... Poziom ramki

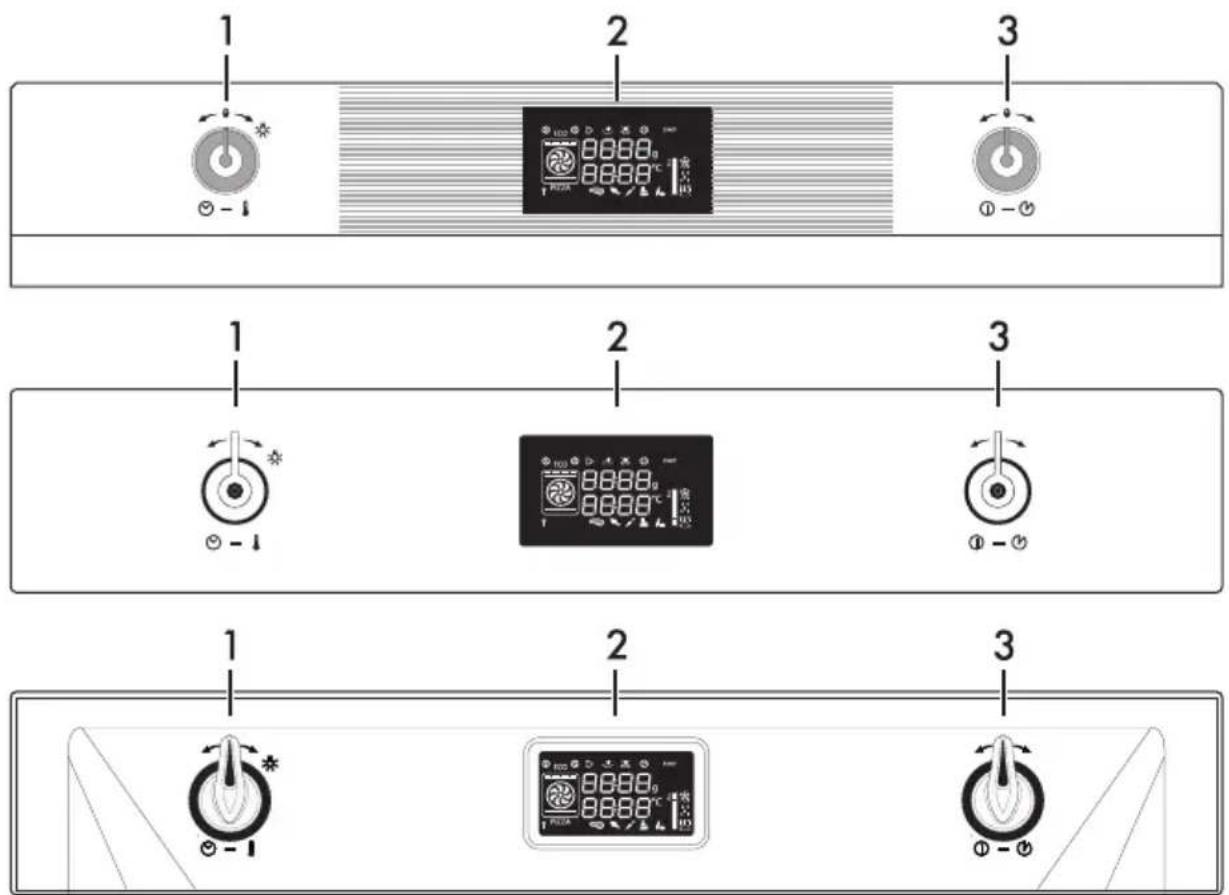

2.2 Panel sterowania

1 2 3 0 - 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 2 3 0 - 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 2 3

1 Pokrętło czasu/temperatury

Za pomocą tego pokrętta można wybrać temperaturę pieczenia, czas trwania, ustawić zaprogramowane pieczenie, bieżącą godzinę i włączyć lub wyłączyć wewnętrzne oświetlenie komory.

2 Wyświetlacz

Wyświetła bieżącą godzinę, wybraną funkcję i temperaturę pieczenia oraz ewentualnie przypisany czas trwania.

3 Pokrętło funkcji

Za pomocą tego pokrętła można włączyć/wyłączyć urządzenie i wybrać funkcję pieczenia.

2.3 Pozostałe części

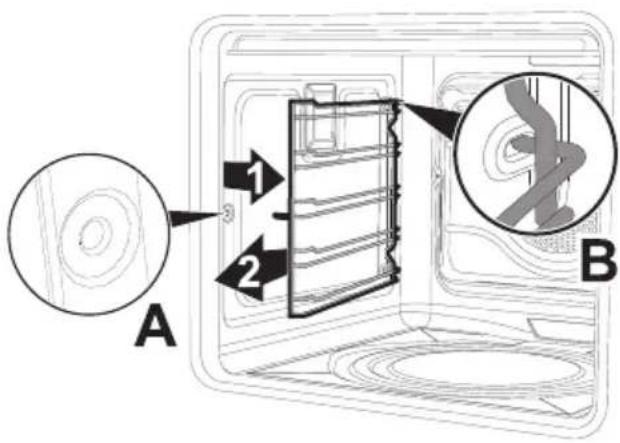

Uchwyty poziomów

Urządzenie posiada poziomy do umieszczania na nich blach i rusztów na różnych wysokościach. Wysokości ustala się od dołu do góry (patrz 2.1 Opis ogólny).

Wentylator

Wentylator chłodzi urządzenie i uruchamia się podczas pieczenia.

Funkcjonowanie wentylatora powoduje przepływ powietrza, które ulatnia się nad drzwiczkami i może trwać przez kilka chwil, nawet po wyłączeniu urządzenia.

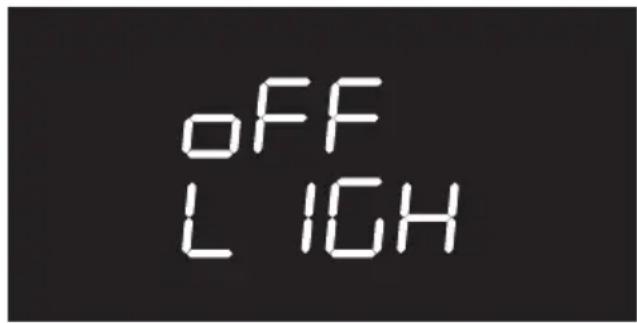

Oświetlenie wewnętrzne

Wewnętrzne oświetlenie urządzenia włącza się:

• po otwarciu drzwiczek;
• po uaktywnieniu jakiejkolwiek funkcji z wyjątkiem funkcji Czyszczenie Parowe

- Po przekręceniu na krótko pokrętła czasu/temperatury w prawo (ręczna aktywacja i dezaktywacja).

Gdy drzwiczki są otwarte nie można wyłączyć wewnętrznego oświetlenia.

2.4 Dostępne akcesoria

W niektórych modelach nie są dostępne wszystkie akcesoria.

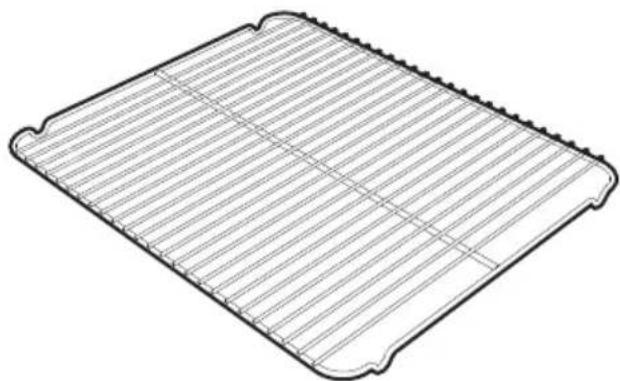

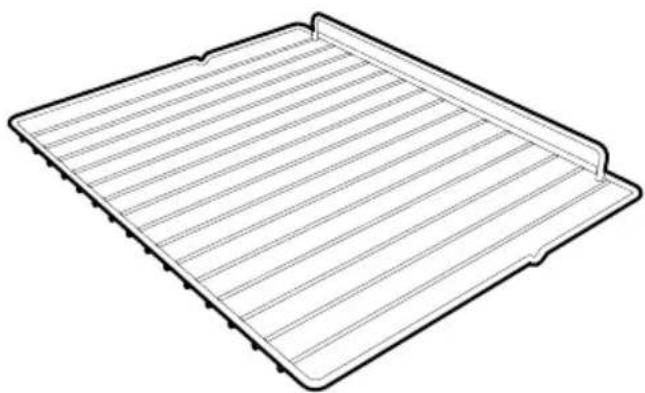

Ruszt

Do podtrzymywania naczyń z pieczoną potrawą.

Ruszt do blachy

Do umieszczenia na nim blachy w celu pieczenia produktów, które mogą kapać.

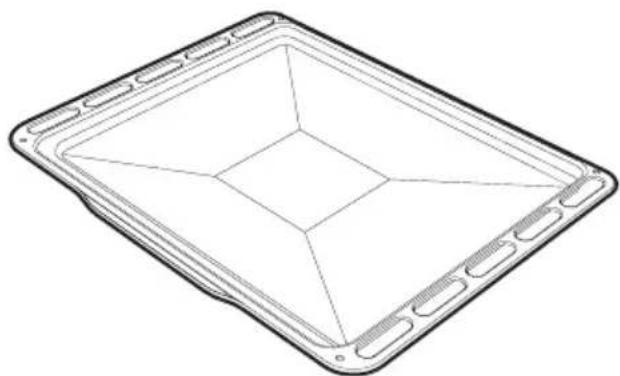

Blacha piekarnika (tylko w niektórych modelach)

Do gromadzenia tłuszczu wydzielającego się z produktów umieszczonych na górnym ruszcie.

Głęboka blacha

Do gromadzenia tłuszczu wydzielającego się z produktów umieszczonych na górnym ruszcie i pieczenia tortów, pizzy i ciast.

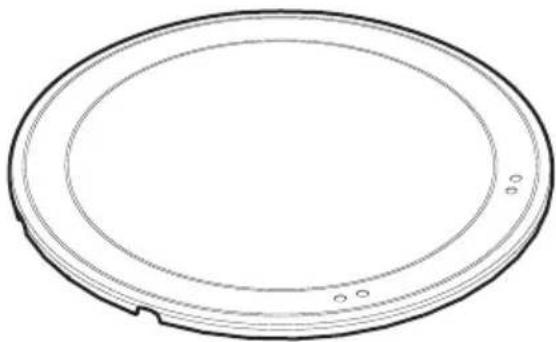

Płyta na pizze

Specjalnie zaprojektowana do pieczenia pizzy i podobnych.

Łopatka do pizzy

Dla utatwienia wkładania pizzy na płytę.

Pokrywa płyty na pizzę

Umieszczana na dnie komory pieczenia, na miejscu płyty na pizzę, gdy ta nie jest stosowana.

Akcesoria, które mają styczność z żywnością są wykonane z odpowiednich materiałów, zgodnych z obowiązującymi normami.

Oryginalne akcesoria dostarczane z piekarnikiem lub opcjonalne można zamówić w autoryzowanych centrach serwisowych. Należy używać tylko oryginalnych akcesoriów producenta.

3 Użytkowanie

3.1 Ostrzeżenia

Niedozwolone użycie Ryzyko uszkodzenia powierzchni

• Nie przykrywać dna komory urządzenia folią aluminiową lub cynfolią.
• W przypadku przygotowywania potrawy w papierze do pieczenia, należy umieścić go tak, aby nie zaktócat cyrkulacji gorącego powietrza wewnątrz komory pieczenia.
• Nie kłaść garnków lub blach bezpośrednio na dnie komory pieczenia.
• Nie wlewać wody na bardzo gorące blachy.

Wysoka temperatura wewnątrz komory pieczenia podczas użytkowania

Niebezpieczeństwo poparzeń

• Podczas pieczenia drzwiczki powinny być zamknięte.
• Podczas przekręcania żywności w komorze pieczenia, należy chronić ręce zakładając rękawice termiczne.
• Nie dotykać elementów grzejnych wewnątrz komory.
• Nie wlewać wody na bardzo gorge blachy.
• Nie pozwolić, aby dzieci zbliżaty się do urządzenia podczas pieczenia.

Wysoka temperatura wewnątrz komory pieczenia podczas użytkowania

Niebezpieczeństwo pożaru lub wybuchu

• Nie rozpyłać produktów w sprayu w pobliżu urządzenia.
• Nie używać materiałów łatwopalnych w pobliżu urządzenia.
• Nie używać naczyń stołowych lub plastikowych pojemników do przyrządzania potraw.
• Nie wkładać do komory pieczenia potraw w zamkniętych puszkach lub pojemnikach.
• Nie zostawiać urządzenia bez nadzoru podczas przygotowywania potraw, które mogą wydzielać tłuszcz lub olej.
• Wyjąć z komory pieczenia wszystkie blachy i ruszty, które nie są używane podczas pieczenia.

3.2 Pierwsze użycie

1. Usunąć ewentualną folię ochronną znajdującą się na zewnątrz lub wewnątrz urządzenia lub akcesoriów.
2. Usunąć ewentualne etykiety (za wyjątkiem tabliczki z danymi technicznymi) z akcesoriów i komory pieczenia.
3. Wyjąć i umyć wszystkie akcesoria urządzenia (patrz 4 Czyszczenie i konserwacja).
4. Rozgrzać pusty piekarnik do maksymalnej temperatury, aby usunąć ewentualne pozostałości fabryczne.

3.3 Użytkowanie akcesoriów

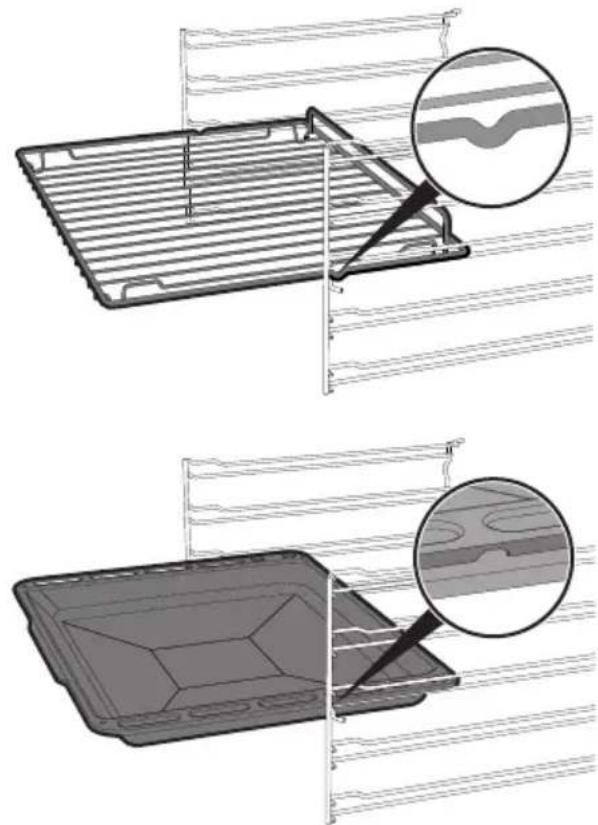

Ruszty i blachy

Ruszty i blachy powinny być wkładane w boczne ramki, aż do punktu zatrzymania.

- Mechaniczne blokady bezpieczeństwa, które zapobiegają przypadkowemu wyjęciu rusztu powinny być odwrócone do dołu, w kierunku tylnej części komory pieczenia.

Delikatnie włożyć ruszty i blachy aż do końca.

Przed pierwszym użyciem wyczyścić blachy w celu usunięcia pozostałości z produkcji.

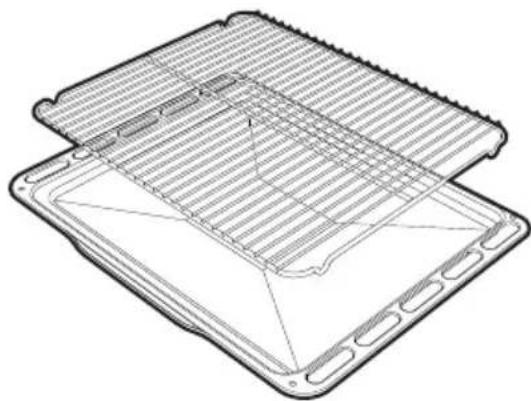

Ruszt do blachy

Ruszt do blachy należy do niej włożyć. W ten sposób będzie można zebrać tłuszcz z pieczonego produktu.

Pokrywa i Płyta na pizzę

Niedozwolone użycie Ryzyko uszkodzenia powierzchni

• Nie stosować płyty na pizzę w sposób inny niż wskazano, na przykład na gazowych lub witroceramicznych płytach kuchennych, lub w piekarnikach nie posiadających takiej opcji.
• Tylko po wyjęciu z komory pieczenia można doprawić pizzę olejem: ewentualne plamy mogłyby niekorzystnie wpłynąć na wygląd i funkcjonalność płyty.
• Jeżeli nie używa się płyty na pizzę, przykryć dno odpowiednią pokrywą znajdującą się w wyposażeniu.

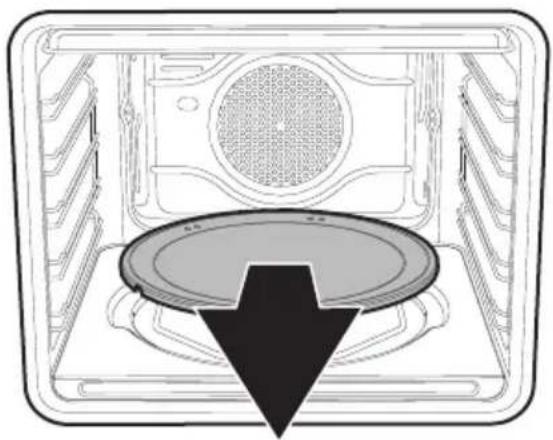

Gdy piekarnik jest zimny, wyjąć pokrywę z dna i włożyć płytę na pizzę. Uważać, aby płyta znajdowała się na prawidłowej pozycji, w wyznaczonym dla niej miejscu. Do pieczenia użyć odpowiedniej funkcji

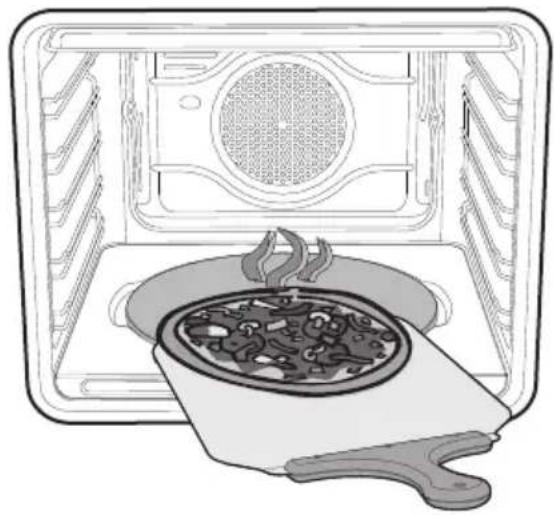

PIZZA

Trzymać topatkę do pizzy zawsze za uchwyt i wkładać lub wyjmować produkt z piekarnika. Zaleca się posypanie powierzchni topatki mąką, aby ułatwić posuwanie świeżych produktów, które z powodu wilgotności mogą się przyklejać.

3.4 Użytkowanie piekarnika

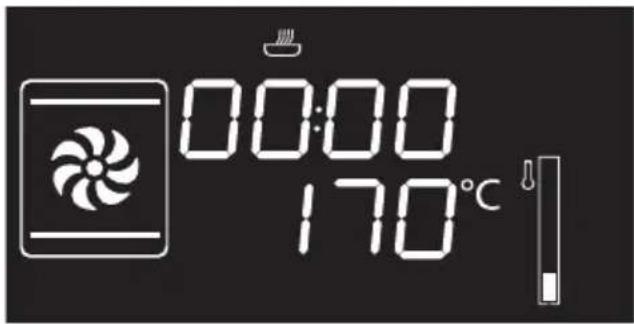

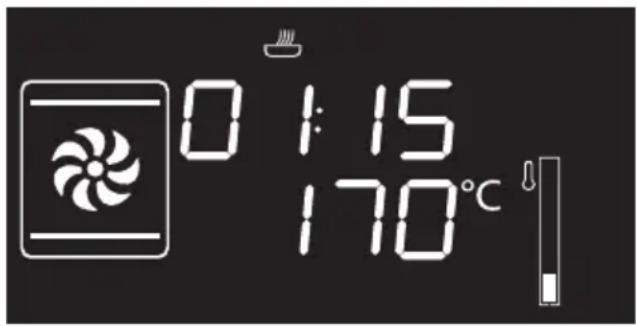

Wyświetlacz

E ECO S START 88:88g 88:88°C PIZZA

Kontrolka Eco Logic

Kontrolka Show Room

Kontrolka minutnika

Kontrolka pieczenia na czas

Kontrolka pieczenia

zaprogramowanego

Kontrolka zegara

Kontrolka blokady sterowania

Poziom osiągniętej temperatury

Warunki funkcjonowania

Stand-by: Gdy nie wybrano żadnej funkcji na wyświetlaczu pokazywana jest bieżąca godzina.

12:30

ON: Po uaktywnieniu jakiejkolwiek funkcji na wyświetlaczu przedstawiane są ustawione w niej parametry: temperatura, czas trwania i osiągnięcie temperatury.

12:30 160°C

Użytkowanie

Po każdym wciśnięciu pokrętta czasu/temperatury, gdy jedna z funkcji jest włączona, przechodzi się stopniowo do stanu parametrów w następującej kolejności.

Temperatura

Czas trwania minutnika

Czas trwania

Zaprogramowany czas trwania

pieczenia (jeżeli wybrano pieczenie na czas)

Wyświetlenie godziny

W każdym ze stanów można zmienić daną wartość przekręcając pokrętło czasu/temperatury w prawo lub w lewo.

Przytrzymać przekręcone pokrętło w celu szybkiego zwiększenia lub zmniejszenia wartości.

Ustawienie godziny

Przy pierwszym zastosowaniu lub po przerwie w zasilaniu energią, na wyświetlaczu urządzenia miga symbol

Aby rozpocząć pieczenie

należy ustawić bieżącą godzinę.

1. Przekręcić pokrętło czasu/temperatury w celu ustawienia wyświetlonej godziny (przytrzymać przekręcone pokrętło, aby szybko zwiększyć lub zmniejszyć).

2. Wcisnąć pokrętło czasu/temperatury.

3. Przekręcić pokrętło czasu/temperatury w celu ustawienia minut (przytrzymać przekręcone pokrętło, aby szybko zwiększyć lub zmniejszyć).

4. Wcisnąć pokrętło czasu/temperatury, aby zakończyć ustawienie.

Może się okazać konieczna zmiana bieżącej godziny, na przykład z powodu zmiany czasu z zimowego na letni i odwrotnie. Z pozycji stand-by przytrzymać przekręcone pokrętło czasu/temperatury w prawo lub w lewo, dopóki wartość godzin nie zacznie migać.

Nie można zmienić godziny, jeżeli urządzenie jest w stanie ON.

Funkcje pieczenia

12:30 160°C

1. Za pomocą pokrętła funkcji wybrać jedną z funkcji pieczenia.
2. Wcisnąć i przekręcić pokrętło czasu/temperatury, aby zmienić temperaturę pieczenia.
3. Wcisnąć pokrętło funkcji, aby uaktywnić tradycyjne pieczenie.

W każdej chwili można przerwać funkcję przytrzymując wciśnięte przez przynajmniej 3 sekundy pokrętło funkcji.

Etap wstępnego podgrzewania

Rzeczywiste pieczenie poprzedza etap wstępnego podgrzewania, który pozwala na szybsze osiągnięcie temperatury pieczenia.

Taki etap jest wskazywany miganiem poziomu osiągnięcia temperatury.

Po nagrzaniu poziom osiągnięcia jest wyświetlany stale i następuje emisja sygnału dźwiękowego, który wskazuje, że piekarnik jest gotowy i można włożyć produkt do komory.

Spis funkcji

ECO Eco

Ta funkcja jest szczególnie zalecana do pieczenia na jednym poziomie, przy niskim zużyciu energii elektrycznej.

Idealna do pieczenia mięsa, ryb i warzyw. Nie zalecana do wypieków wymagających wyrastania.

Aby uzyskać maksymalną oszczędność energii i ograniczyć czas pieczenia, zaleca się wkładanie produktów bez nagrzewania komory.

Podczas pieczenia w funkcji ECO nie powinno się otwierać drzwiczek.

W funkcji ECO czas pieczenia (i ewentualnego nagrzewania) jest dłuższy.

Grzałka górna i dolna

Ciepto pochodzące równocześnie z góry i z dołu sprawia, że taki system nadaje się do pieczenia szczególnego rodzaju potraw. Pieczenie tradycyjne nazywane statycznym nadaje się do przyrządzania jednej potrawy na raz. Idealne do przygotowywania każdego rodzaju pieczeni, chleba, nadziewanego ciasta i szczególnie wskazane do tłustych mięs takich, jak gęś i kaczka.

Grill

Ciepto wytwarzane przez grzałkę grilla pozwala na uzyskanie optymalnego rezultatu podczas grillowania, zwłaszcza kawałków mięsa średniej i matej wielkości, a w potączeniu z rożnem (gdzie przewidziany) umożliwia równomierne przyrumienienie pod koniec pieczenia. Idealne do pieczenia kiełbasy, żeberek, boczku. Taka funkcja umożliwia równomierne grillowanie dużej ilości produktu, zwłaszcza mięsa.

Grzałka dolna

Ciepto pochodzące wyłącznie z dotu umożliwia dokończenie potraw wymagających wyższej temperatury bez wpływu na ich opieczenie. Idealne do słodkich i słonych ciast, kruchego ciasta i pizzy.

Grzałka z obiegiem powietrza

Działanie wentylatora w połączeniu z tradycyjnym systemem zapewnia równomierne pieczenie, nawet złożonych potraw. Idealne do pieczenia ciastek i ciast, nawet na kilku poziomach jednocześnie. (Do pieczenia na kilku poziomach używać 2-ego i 4-ego poziomu)

Grill z obiegiem powietrza

Powietrze wytwarzane przez wentylator zmniejsza falę ciepła emitowaną przez grill umożliwiając optymalne grillowanie dużej wielkości kawałków. Idealne do dużych kawałków mięsa (np. golonka wieprzowa).

Grzałka dolna z obiegiem powietrza

Połączenie wentylatora z jedną tylko dolną grzałką pozwala na szybsze zakończenie pieczenia. Taki system jest zalecany do sterylizacji lub dokończenia pieczenia podpieczonych zewnętrznie produktów, ale nie wewnątrz, które dlatego właśnie wymagają umiarkowanego ciepła z góry. Idealne do każdego rodzaju potrawy.

Termoobieg

Połączenie termoobiegu z grzałką termoobiegu (wbudowana w tylną część komory) pozwala na pieczenie potraw na różnych półkach, pod warunkiem że wymagają takiej samej temperatury i takiego samego rodzaju pieczenia. Obieg gorącego powietrza zapewnia natychmiastowe i równomierne rozprowadzenie ciepła. Jest na przykład możliwe jednoczesne pieczenie (na kilku poziomach) ryb, warzyw i ciastek, bez przechodzenia zapachów i smaków.

Turbo

Połączenie systemu z termoobiegiem z tradycyjnym sprawia, że pieczenie jest bardzo szybkie i skuteczne w przypadku produktów umieszczonych na różnych poziomach, bez przesyłtania zapachów i smaków. Idealne do potraw o dużej objętości, wymagających intensywnego pieczenia.

Pizza

Dziatanie wentylatora w połączeniu z grillem i dolną grzałką zapewnia równomierne pieczenie, nawet złożonych potraw. Idealny nie tylko do pizzy ale również do pieczenia ciastek i ciast.

Użytkowanie

Minutnik

Ta funkcja nie przerywa pieczenia, uaktywnia wyłącznie sygnał dźwiękowy.

Minutnik można uaktywnić na etapie pieczenia oraz w stanie stand-by.

1. Wcisnąć jeden raz pokrętło czasu/temperatury (2 razy, jeżeli trwa pieczenie). Na wyświetlaczu pojawią się

liczby i miga kontrolka .

00:00

1. Przekręcić pokrętło, aby ustawić czas trwania (od 1 minuty do 4 godzin). Po

kilku sekundach kontrolka

przestanie migać i rozpocznie się odliczanie.

1. Wybrać żądaną funkcję pieczenia i poczekać na sygnał dźwiękowy wskazujący o zakończeniu czasu. Miga

kontrolka

1. Przekręcić pokrętło, aby wybrać dodatkowy minutnik lub wcisnąć pokrętło czasu/temperatury, aby wyłączyć sygnał dźwiękowy.

Aby skasować minutnik, należy ustawić wartość na zero

Pieczenie na czas

Pieczenie na czas jest funkcją, która pozwala na rozpoczęcie i zakończenie pieczenia po upływie ustawionego przez użytkownika czasu.

Aktywacja tej funkcji unieważnia ewentualny, ustawiony wcześniej minutnik.

1. Po wybraniu jednej z funkcji i temperatury pieczenia, trzy razy wcisnąć pokrętło czasu/temperatury. Na wyświetlaczu pojawią się liczby

i miga kontrolka

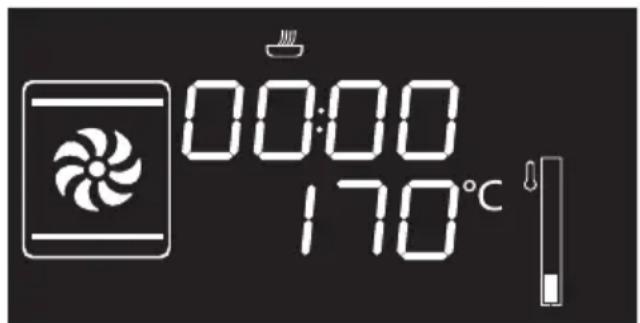

00:00 170°C

1. Przekręcić pokrętło czasu/temperatury w prawo lub w lewo, aby ustawić czas trwania pieczenia od 00:01 do 12:59. Przytrzymać przekręcone pokrętło w celu szybkiego zwiększenia lub zmniejszenia wartości.

0 1:15 170°C

1. Po kilku minutach od wyboru żądanego czasu, przestanie migać kontrolka rozpocznie się pieczenie na czas.

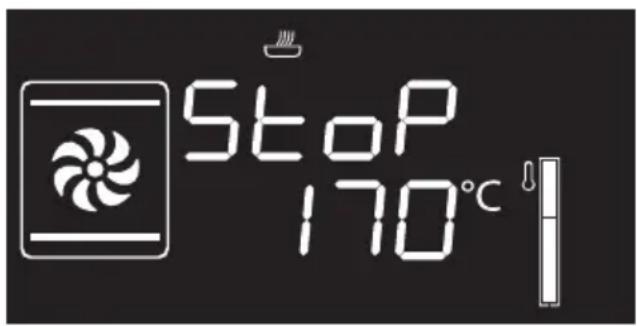

2. Po zakończeniu pieczenia na wyświetlaczu pojawi się napis Stop i włączy się sygnał dźwiękowy, który można wyłączyć wciskając pokrętło czasu/temperatury.

Stop 170°C

Aby wybrać dodatkowe pieczenie na czas, ponownie przekręcić pokrętło czasu/temperatury w prawo lub w lewo.

Aby ręcznie wydłużyć czas pieczenia, ponownie wcisnąć pokrętło czasu/temperatury. Urządzenie wznowi normalne funkcjonowanie według wcześniej wybranych ustawień.

Aby wyłączyć urządzenie przytrzymać wciśnięte pokrętło funkcji.

Zmiana danych w funkcji pieczenia na czas

Podczas funkcjonowania można zmienić czas trwania pieczenia na czas:

1. Gdy kontrolka 📄ł stała i trwa pieczenie, dwukrotnie wcisnąć pokrętło czasu/temperatury. Kontrolka 📄ł zacznie migać.
2. Przekręcić pokrętło czasu/temperatury w prawo lub w lewo, aby zmienić wcześniej ustawiony czas pieczenia.

Użytkowanie

Zaprogramowane pieczenie

Zaprogramowane pieczenie jest funkcją umożliwiającą automatyczne zakończenie w ustalonym czasie, ustawionym przez użytkownika, z konsekwentnym automatycznym wyłączeniem urządzenia.

1. Po wybraniu jednej z funkcji i temperatury pieczenia, trzy razy wcisnąć pokrętło czasu/temperatury. Na wyświetlaczu pojawią się liczby

i miga kontrolka

00:00 170°C

1. Przekręcić pokrętło w prawo lub w lewo, aby ustawić czas trwania pieczenia od 00:01 do 12:59. Przytrzymać przekręcone pokrętło w celu szybkiego zwiększenia lub zmniejszenia wartości.

0:15 170°C

1. Wcisnąć czwarty raz pokrętło czasu/temperatury. Miga kontrolka

Przekręcić pokrętło w prawo lub w lewo, aby ustawić godzinę zakończenia pieczenia.

1. Po kilku sekundach kontrolki przestaną migać. Urządzenie ustawi się w stanie oczekiwania zaprogramowanej godziny rozpoczęcia pieczenia.

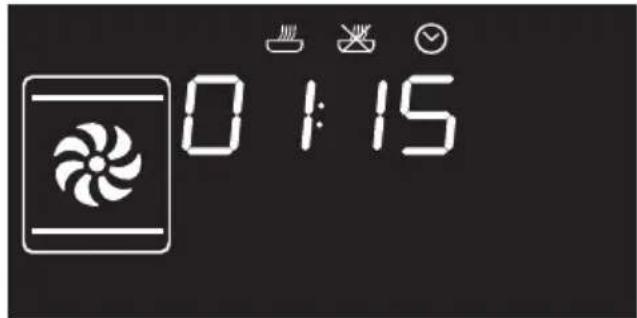

0 1:15

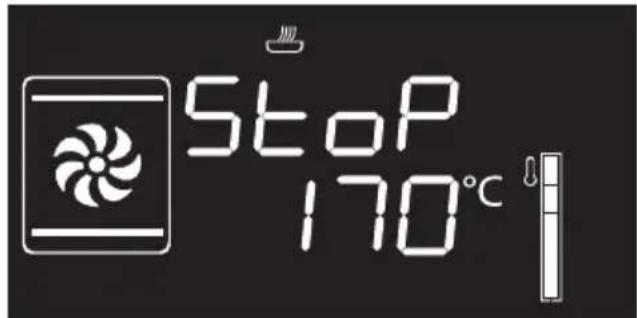

1. Po zakończeniu pieczenia na wyświetlaczu pojawi się napis StoP i włączy się sygnał dźwiękowy, który można wyłączyć wciskając pokrętło czasu/temperatury.

Stop 170°C

Aby ręcznie wydłużyć czas pieczenia, ponownie wcisnąć pokrętło czasu/temperatury. Urządzenie wznowi normalne funkcjonowanie według wcześniej wybranych ustawień.

Aby wyłączyć urządzenie przytrzymać wciśnięte pokrętło funkcji.

Ze względów bezpieczeństwa, można ustawić czas zakończenia pieczenia wyłącznie po uprzednim zaprogramowania czasu trwania.

Zmiana danych w funkcji zaprogramowanego pieczenia

Po zmianie czasu trwania pieczenia, konieczne jest ponowne ustawienie godziny jego zakończenia.

Podczas funkcjonowania można zmienić czas trwania zaprogramowanego pieczenia:

1. Gdy kontrolki są towe i urządzenie oczekuje na rozpoczęcie pieczenia, dwukrotnie wcisnąć pokrętło czasu/temperatury. Kontrolka zacznie migać.

2. Przekręcić pokrętło czasu/temperatury w prawo lub w lewo, aby zmienić wcześniej ustawiony czas pieczenia.

3. Ponownie wcisnąć pokrętło czasu/temperatury. Kontrolka łątczy się i
   zacznie migać kontrolka 📄ka wyświetlaczu pojawi się czas zakończenia pieczenia.

4. Przekręcić pokrętło czasu/temperatury w prawo lub w lewo, aby opóźnić godzinę zakończenia pieczenia.

5. Po kilku sekundach kontrolki przestaną migać i zaprogramowane pieczenie zostanie wznowione według nowych ustawień.

3.5 Porady dotyczące przygotowywania potraw

Porady ogólne

• Aby uzyskać równomierne pieczenie na kilku poziomach zastosować jedną z funkcji z termoobiegiem.
• Zwiększenie temperatury nie skraca czasu pieczenia (produkt jest mocno upieczony na zewnątrz i niedopieczony wewnątrz).

Porady dotyczące przygotowywania mięsa

• Czas pieczenia zależy od wielkości, ilości i indywidualnego smaku.
• Podczas przygotowywania pieczeni używać termometru do mięsa lub nacisnąć na nie łyżką. Jeżeli jest zwarte to znaczy, że jest gotowe, w przeciwnym wypadku potrzebuje jeszcze kilku minut.

Porady dotyczące pieczenia z funkcją Grill i Grill z ob. pow.

• Mięso można grillować wkładając je zarówno do zimnego urządzenia jak i do nagrzanego, jeżeli chce się zmienić rezultat.
• W funkcji Grill z ob. pow., przed grillowaniem zaleca się wstępne nagrzanie komory pieczenia.
• Należy umieścić produkt na środku rusztu.

Porady dotyczące przygotowywania ciast i ciastek

• Najlepiej używać ciemnych metalowych foremek: lepiej pochtaniają ciepto.
• Temperatura i czas trwania pieczenia zależą od jakości i konsystencji surowego ciasta.
• Aby sprawdzić, czy ciasto jest upieczone w środku: po zakończeniu pieczenia wbić wykałaczkę w jego najwyższy punkt. Jeżeli ciasto nie przykleja się do wykałaczki to znaczy, że jest ono upieczone.
• Jeżeli po wyjęciu z piekarnika ciasto opada, podczas kolejnego pieczenia obniżyć ustawioną temperaturę o około 10°C ewentualnie ustawiając dłuższy czas pieczenia.

Porady dotyczące rozmrażania i wyrastania ciasta

• Umieścić na pierwszym poziomie komory pieczenia zamrożony produkt bez opakowania w pojemniku bez pokrywki.
• Nie nakładać produktów jeden na drugim.
• Aby rozmrozić mięso użyć rusztu na drugim poziomie i blachy na pierwszym. W ten sposób produkt nie wejdzie w kontakt z płynem wydzielanym przy rozmrażaniu.
• Najbardziej delikatne części można przykryć folią aluminiową.
• Dla zapewnienia prawidłowego wyrastania umieścić na dnie komory pieczenia pojemnik z wodą.

Oszczędność energii

• Wyłączyć pieczenie kilka minut przed upływem ustawionego czasu. Pieczenie trwa przez pozostałe minuty dzięki wysokiej temperaturze w komorze.
• Nie otwierać zbyt często drzwiczek, aby nie rozpraszać ciepła.
• Urządzenie powinno być zawsze czyste wewnątrz.
• (Gdzie istnieje) Jeżeli nie używa się płyty na pizzę, należy ją wyjąć i zastąpić odpowiednią pokrywą.

3.6 Specjalne funkcje i automatyczne programy

Rozmrażanie wg czasu

00:00 30°C

1. Włożyć potrawę do komory pieczenia.
2. Wcisnąć i przekręcić pokrętło funkcji, aby uaktywnić funkcję rozmrażania wg

CZASU

1. Przekręcić pokrętło czasu/temperatury, aby ustawić czas trwania (od 1 sekund do 99 minut).
2. Wcisnąć pokrętło czasu/temperatury, aby potwierdzić ustawiony czas trwania.

Miga napis

1. Wcisnąć pokrętło funkcji, aby uaktywnić rozmrażanie wg czasu.
2. Po zakończeniu pojawi się napis

i włączy się sygnał

dźwiękowy, który można wyłączyć wciskając pokrętło czasu/temperatury.

1. Przytrzymać pokrętło funkcji przez przynajmniej 3 sekundy w celu wyjścia z funkcji.

Wyrastanie ciasta

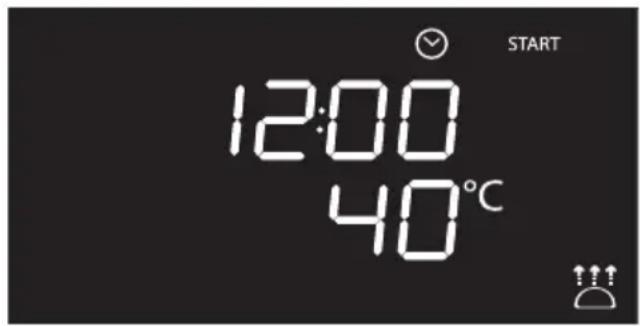

12:00 40°C START

W funkcji wyrastania nie można zmienić temperatury.

Dla zapewnienia prawidłowego wyrastania umieścić na dnie komory pieczenia pojemnik z wodą.

1. Umieścić cisto do wyrośnięcia na drugiej pótce.
2. Wcisnąć i przekręcić pokrętło funkcji, aby uaktywnić funkcję wyrastania

ciasta

Miga

1. Wcisnąć pokrętło funkcji, aby uaktywnić wyrastanie.
2. Po zakończeniu pojawi się napis

i włączy się sygnał

dźwiękowy, który można wyłączyć wciskając pokrętło czasu/temperatury.

1. Przytrzymać pokrętło funkcji przez przynajmniej 3 sekundy w celu wyjścia z funkcji.

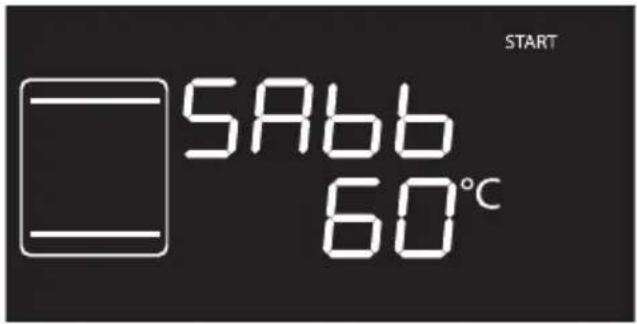

Szabat

START 5A66 60°C

Funkcja ta pozwala na pieczenie potraw zgodnie z tradycją żydowskiego święta.

W takim ustawieniu urządzenie wykonuje pewne szczególne funkcje:

• Pieczenie nie może trwać przez nieokreślony czas, nie można ustawić żadnego pieczenia na czas.
• Nie jest wykonywane wstępne nagrzewanie.
• Temperatura pieczenia w zakresie 60-100 °C.
• Lampka urządzenia jest wyłączona, nie uaktywnia się po otwarciu drzwiczek lub ręcznej aktywacja za pomocą pokrętta.
• Wewnętrzny wentylator jest wyłączony.
• Podświetlenie pokręteł i sygnały dźwiękowe są wyłączone.

Po uaktywnieniu funkcji Sabbath nie można zmienić żądnego parametru.

Wciskanie pokręteł nie daje żadnych efektów; jest aktywne wyłącznie pokrętło funkcji umożliwiające wyłączenie urządzenia.

1. Wcisnąć i przekręcić pokrętło funkcji, aby uaktywnić funkcję Szabat
2. Wcisnąć i przekręcić pokrętło czasu/temperatury, aby zmienić temperaturę funkcji.
3. Wcisnąć pokrętło czasu/temperatury, aby potwierdzić ustawioną temperaturę.
   Miga napis START
4. Wcisnąć pokrętło funkcji, aby uaktywnić funkcję Szabat.
5. Przytrzymać pokrętło funkcji przez przynajmniej 3 sekundy w celu wyjścia z funkcji.

Rozmrażanie wg wagi

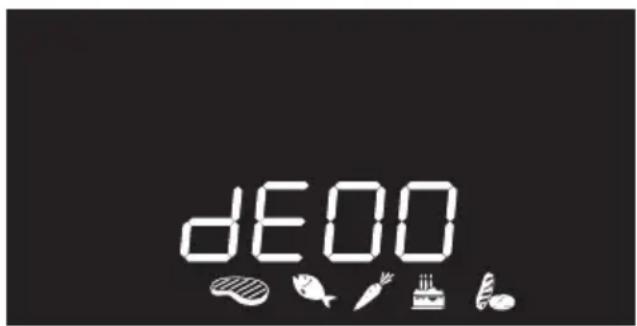

dE00

Taka funkcja umożliwia rozmrażanie produktów na podstawie ich ciężaru i rodzaju.

1. Włożyć potrawę do komory pieczenia.
2. Wcisnąć i przekręcić pokrętło funkcji w celu wybrania rozmrażania wg wagi
   oznaczonego napisem
   podświetlonymi symbolami produktów

1. Wcisnąć pokrętło funkcji, aby potwierdzić rozmrażanie wg wagi.

2. Przekręcić pokrętło funkcji w celu wybrania rodzaju produktu do rozmrożenia.

3. Przekręcić pokrętło czasu/temperatury w celu wybrania ciężaru (w gramach) produktu do rozmrożenia.

4. Wcisnąć pokrętło funkcji, aby potwierdzić ustawione parametry i rozpocząć rozmrażanie.

5. Po zakończeniu pojawi się napis

i włączy się sygnał

dźwiękowy, który można wyłączyć wciskając pokrętło czasu/temperatury.

1. Przytrzymać pokrętło funkcji przez przynajmniej 3 sekundy w celu wyjścia z funkcji.

Ustawione wstępnie parametry

dE Rodzaj		Cieżar (g)	Czas (min)
01 ∧	500 105
02 R	00 40
03 C	300 45
04 C	300 20

Użytkowanie

Programy automatyczne

Pr00

Automatyczne programy pieczenia są podzielone pod względem rodzaju potraw.

1. Wcisnąć i przekręcić pokrętło funkcji w celu wybrania pieczenia według automatycznych programów oznaczonego napisem POD podświetlonymi symbolami produktów

1. Wcisnąć pokrętło funkcji, aby potwierdzić pieczenie za pomocą automatycznego programu.

2. Przekręcić pokrętło funkcji, aby wybrać ustalony program (patrz Tabela programów automatycznych).

3. Przekręcić pokrętło czasu/temperatury w celu wybrania ciężaru (w gramach) produktu do pieczenia.

4. Po zakończeniu wstępnego nagrzewania zacznie migać napis

START. Włożyć produkt do pieczenia i wcisnąć pokrętło funkcji, aby uaktywnić pieczenie.

1. Po zakończeniu pojawi się napis

Stop i włączy się sygnał dźwiękowy, który można wyłączyć wciskając pokrętło czasu/temperatury.

1. Przytrzymać pokrętło funkcji przez przynajmniej 3 sekundy w celu wyjścia z funkcji.

W każdej chwili można przerwać funkcję przytrzymując wciśnięte przez przynajmniej 3 sekundy pokrętło funkcji.

Użytkowanie

Tabela programów automatycznych

MIĘSO (01 - 05)

Pr Rodzaj	Cieżar (g)	Poziom Funkcja	Temperatura (°C)	Czas (w minutach)
01 Pieczeń wołowa	1000 2 200 40
02 Piecz. wieprzowina	1000 2 190 75
03 Jagnięcina	1000 2 190 110
04 Cielęcina	1000 2 190 65
05 Kurczak pieczony	1000 2 200 64

RYBY (06 - 07)

Pr Rodzaj	Cieżar (g)	Poziom Funkcja	Temperatura (°C)	Czas (w minutach)
06 Świerze ryby	500 2 160 35
07 Ryby mrożone	500 2 160 45

WARZYWA (08 - 10)

Pr Rodzaj	Cieżar (g)	Poziom Funkcja	Temperatura (°C)	Czas (w minutach)
08 Różne grillowane	500 4 250 25
09 Pieczone	1000 2 200 45
10 Ziemniaki pieczone	1000 2 220 40

Użytkowanie

SŁODYCZE (11 - 13)

Pr Rodzaj	Cieżar (g)	Poziom Funkcja	Temperatura (°C)	Czas (w minutach)
11 Ciastka	600 2 160 18
12 Muffiny	500 2 160 18
13 Tarta	800 2 170 40

CHLEB - PIZZA - MAKARON (14 -20)

Pr Rodzaj	Cieżar (g)	Poziom Funkcja	Temperatura (°C)	Czas (w minutach)
14 Drożdżówka	1000 2 200 30
15 Pizza z blachy	1000 1 280 7
16 Pizza z kamienia	500 1 280 4
17 Zapiekanka makaronowa	2000 1 220 40
18 Lasagne	2000 1 230 35
19 Paella	500 2 190 25
20 Quiche	1000 1 200 40

Cza wskazany w tabelach nie uwzględnia czasu wstępnego nagrzewania.

3.7 Menu drugorzędne

Urządzenie posiada drugorzędne chowane menu z następnymi funkcjami:

• Aktywacja lub dezaktywacja Blokady Sterowania.
• Aktywacja lub dezaktywacja trybu Show Room (wyłącza wszystkie elementy grzejne pozostawiając aktywny tylko panel sterowniczy).
• Aktywacja lub dezaktywacja trybu Niskiej Mocy (Eco-Logic).
• Aktywacja lub dezaktywacja trybu podgrzewanie potrawy (Keep Warm).
• Aktywacja lub dezaktywacja ustawienia na czas lampki (Eco Light).

Z urządzeniem w stanie stand-by

1. Uaktywnić wewnętrzną lampkę szybko przekręcając pokrętło czasu/temperatury.
2. Wcisnąć i przytrzymać pokrętło czasu/temperatury przez przynajmniej 5 sekund.
3. Przekręcić pokrętło czasu/temperatury w prawo lub w lewo, aby zmienić stan ustawienia (ON/OFF).
4. Wcisnąć pokrętło czasu/temperatury aby przejść do kolejnego trybu.

Użytkowanie

Tryb Bezpieczeństwa Sterowania

Ten tryb pozwala na automatyczne zablokowanie sterowania, po upływie jednej minuty funkcjonowania bez żadnych interwencji użytkownika.

OFF BLOC

on bLoc

Podczas normalnego funkcjonowania jest wskazywany włączeniem się kontrolki

Aby podczas pieczenia chwilowo wyłączyć blokadę przytrzymać wciśnięte przez 5 sekundy pokrętło czasu/temperatury. Po upływie jednej minuty od ostatniej interwencji, blokada ponownie się uaktywnia.

W przypadku zmiany pozycji pokręteł, na wyświetlaczu pojawia się napis i kwajcy kilka sekund.

Gdy jest aktywny tryb blokady sterowania można mimo wszytko wyłączyć urządzenie wciskając pokrętło funkcji przez 3 sekundy.

Tryb Show Room (tylko w sklepie)

Ten tryb umożliwia wyłączenie elementów grzejnych i jednoczesne zachowanie aktywnego panela sterowania.

OFF SHo

Aby używać urządzenia w normalny sposób należy ustawić ten tryb na OFF.

ON SHo

Jeżeli tryb jest aktywny na wyświetlaczu włącza się kontrolka 📋.

Tryb Niskiej Mocy

Taki tryb pozwala urządzeniu na ograniczenie mocy.

Wskazany w przypadku jednoczesnego stosowania kilku urządzeń.

HI: moc zwyczajna.

HI Po

LO: moc niska.

Lo Po

Po uaktywnieniu niskiej mocy czas nagrzewania wstępnego i pieczenia mogą się wydłużyć.

Jeżeli tryb jest aktywny na wyświetlaczu włącza się kontrolka E.

Tryb Podgrzewanie potrawy

Dzięki takiej funkcji, po zakończeniu pieczenia z ustawionym czasem trwania (jeżeli nie zostanie ręcznie przerwane), piekarnik utrzymuje przez około 1 godzinę ciepło (w niskiej temperaturze) upieczonej potrawy.

oFF Ho Id

on Ho Id

Tryb ustawienia lampki na czas

Dla oszczędności energetycznej lampka jest automatycznie wyłączana po upływie jednej minuty od rozpoczęcia pieczenia.

ON LIGHT

Aby urządzenie nie wyłączyło automatycznie lampki po jednej minucie ustawić taki tryb na OFF.

OFF LIGHT

Można zawsze ręcznie włączyć/ wyłączyć przekręcając pokrętło czasu/temperatury w prawo w obydwu ustawieniach.

Czyszczenie i konserwacja

4 Czyszczenie i konserwacja

4.1 Ostrzeżenia

Niedozwolone użycie Ryzyko uszkodzenia powierzchni

• Nie stosować pary do czyszczenia urządzenia.
• Nie stosować produktów czyszczących zawierających chlor, amoniak lub wybielacze na częściach stalowych lub wykończonych powłoką metalową (np. anodowane, niklowane, chromowane).
• Nie stosować ściernych lub agresywnych detergentów (np. produktów z granulkami, odplamiaczy i metalowych gąbek) na częściach szklanych.
• Nie stosować materiałów chropowatych, ściernych lub ostrych metalowych skrobaków.

4.2 Czyszczenie urządzenia

Używać produktów do czyszczenia sprzedawanych przez producenta.

Porady dotyczące czyszczenia komory pieczenia

Aby utrzymać komorę pieczenia w dobrym stanie należy go regularnie czyścić po każdym użyciu. Zawsze poczekać, aż wystygnie.

Nie dopuścić do zaschnięcia wewnątrz komory resztek z żywności, ponieważ mogłyby uszkodzić emalię.

Zawsze przed czyszczeniem wyjąć wszystkie możliwe do usunięcia części.

Aby ułatwić czynności związane z czyszczeniem, zaleca się zdjęcie:

• drzwiczek
• ramek na ruszty/blachy
• uszczelki piekarnika.

W przypadku stosowania specyficznych środków czyszczących, po wyczyszczeniu zaleca się włączenie urządzenia z maksymalną temperaturą na około 15-20 minut, aby usunąć ewentualne pozostałości.

4.3 Demontaż drzwiczek

Aby ułatwić czynności związane z czyszczeniem, zaleca się zdjęcie drzwiczek i położenie ich na ściereczce. Aby zdjęć drzwiczki należy:

1. Otworzyć zupełnie drzwiczki i włożyć dwa sworznie w otwory zawiasów pokazanych na rysunku.

Czyszczenie i konserwacja

1. Ująć drzwiczki z dwóch stron obydwoma rękami, podnieść je ku górze pod kątem około 30° i wyjąć.

30°

1. Aby ponownie zamontować drzwiczki, włożyć zawiasy do odpowiednich otworów na piekarniku, upewniając się, że rowki A całkowicie opierają się na szczelinach. Opuścić drzwiczki do dołu i po ich ustawieniu wyjąć sworznie z otworów zawiasów.

4.4 Czyszczenie szklanych drzwiczek

Należy utrzymywać drzwiczki w czystości. Używać papierowych ręczników kuchennych. W przypadku uporczywego brudu, umyć wilgotną gąbką i zwyczajnym detergentem.

Używać produktów do czyszczenia sprzedawanych przez producenta.

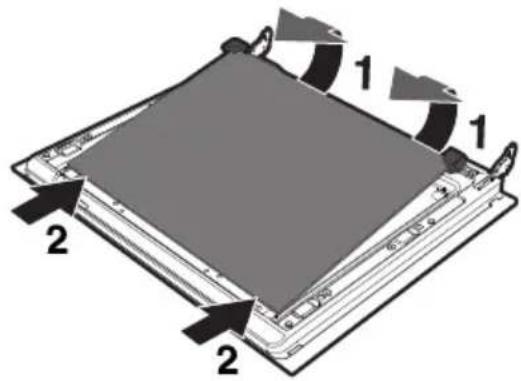

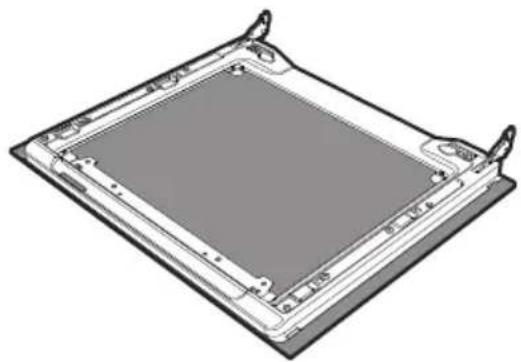

Demontaż szybek wewnętrznych

Aby ułatwić czyszczenie, można rozmontować wewnętrzne szybki wchodzące w skład drzwiczek.

1. Wyjąć wewnętrzną szybkę pociągając ją delikatnie ku górze w części tylnej, ruchem wskazanym przez strzałki (1).

2. Następnie pociągnąć szybkę ku górze w części przedniej (2). W ten sposób 4 sworznie zamocowane do szybki odczepiają się od gniazd w drzwiczkach.

1 2 1 2

Czyszczenie i konserwacja

1. W niektórych modelach znajduje się szybka środkowa. Wyjąć szybkę środkową podnosząc ją do góry.

1 1 2 2

1. Wyczyścić szybkę zewnętrzną i szybki wyjęte wcześniej. Używać papierowych ręczników kuchennych. W przypadku uporczywego brudu, umyć wilgotną gąbką i neutralnym detergentem.

1. Włożyć szybki stosując te same czynności co przy wyjęciu, ale w odwrotnej kolejności.

2. Włożyć szybkę wewnętrzną. Zwrócić uwagę na wyśrodkowanie i zamocowanie 4 sworzni w gniazdach, lekko je dociskając.

Czyszczenie i konserwacja

4.5 Czyszczenie komory urządzenia

Wyjęcie ramek na ruszty/blachy

Wyjęcie ramek ułatwia czyszczenie bocznych części. Taką czynność należy przeprowadzać zawsze podczas automatycznego czyszczenia (tylko w niektórych modelach).

Aby usunąć ramki: pociągnąć ramkę do wewnątrz komory, aby odczepić go z mocowania A, następnie wysunąć ze znajdujących się na tylnej ściance gniazd B. Po zakończeniu czyszczenia powtórzyć opisane czynności, aby włożyć ramki na miejsce.

A 1 2 B

Czyszczenie górnej części

Komora urządzenia jest wyposażona w wahliwą grzałkę, która umożliwia czyszczenie części górnej.

1. Delikatnie popchnąć listwę górnej grzałki do tyłu komory, aby odczepić ją z środkowej tulei.

1. Powoli obniżyć grzałkę, aż do jej ogranicznika.

Niedozwolone użycie Ryzyko uszkodzenia urządzenia

- Podczas czyszczenia nie wyginać nadmiernie grzałki.

1. Po wyczyszczeniu umieścić grzałkę na pozycji.

Czyszczenie i konserwacja

Czyszczenie dolnej części

1. Wyjąć po kolei pokrywę płyty na pizzę (1) i dno (2), na którym jest umieszczona. Należy podnieść dno do góry, na kilka milimetrów a następnie wyjąć je na zewnątrz.

1. Podnieść do góry, na kilka centymetrów, końcówkę dolnej grzałki (3) i wyczyścić dno komory.

3

1. Poprawić dno, na którym umieszczana jest płyta na pizzę popychając je do końca tylnej części komory i obniżyć, aby zaczepić płytkę grzatki z podstawą.

Czyszczenie płyty na pizzę

Płyte należy czyścić oddzielnie, zgodnie z następującą procedurą:

płyte należy czyścić po każdym zastosowaniu. Nie podgrzewać ponownie, jeżeli na płycie znajduje się zaschnięty osad. W celu wyczyszczenia wyłać na płytę 50 m3 octu, pozostawić na 10 minut, następnie wytrzeć metalową lub ścierną gąbką. Przetrzeć wodą i wytrzeć na sucho.

• Przed czyszczeniem, usunąć spalony brud z kamienia przy pomocy metalowej topatki lub skrobaka do witroceramicznych płyt kuchennych.
• W celu zapewnienia idealnej czystości, kamień musi być jeszcze ciepławy lub umyty w gorącej wodzie.
• Użyć metalowych gąbek lub gąbek typu scotch-brite nasączonych cytryną lub octem.
• Nie stosować detergentów.
• Nie myć w zmywarce.
• Nie moczyć kamienia w wodzie.
• Nie wolno używać wilgotnego kamienia przed upływem 8 godzin od zakończenia czyszczenia.
• Z upływem czasu na powierzchni kamienia mogą się pojawić pęknięcia. Jest to normalny proces, któremu ulega pod wysoką temperaturą emalia pokrywająca kamień.

Czyszczenie i konserwacja

4.6 Czyszczenie parowe: wspomagane czyszczenie komory

Funkcja Czyszczenie parowe jest czyszczeniem wspomaganym, które ułatwia usuwanie brudu. Dzięki takiemu procesowi można w bardzo prosty sposób wyczyścić wnętrze komory pieczenia. Resztki brudu są zmiękczane przez ciepto i parę wodną co ułatwia ich usuwanie.

Niedozwolone użycie Ryzyko uszkodzenia powierzchni

• Usunąć z wnętrza komory resztki jedzenia lub pozostałości pochodzące z poprzedniego pieczenia.
• Przeprowadzać czyszczenie wspomagane tylko, gdy piekarnik jest zimny.

Czynności wstępne

Przed uruchomieniem funkcji Czyszczenie parowe:

• Usunąć wszystkie akcesoria z wnętrza komory pieczenia. Górna ochrona może pozostać wewnątrz komory.
• Umieścić blachę na dnie komory.

- Włać na blachę około 40 cm3 wody. Uważać, aby nie wylata się z rowka.

- Za pomocą spryskiwacza rozpryskać wewnątrz komory urządzenia roztwór wody z płynem do naczyń. Spryskać w kierunku ścianek bocznych, do góry, na dół i w kierunku deflektora.

- Zamknąć drzwiczki.

Zaleca się spryskać co najmniej 20 razy.

Ustawienia funkcji Czyszczenie Parowe

Jeżeli wewnętrzna temperatura jest wyższa od ustalonej dla cyklu Czyszczenie Parowe, cykl zostanie natychmiast przerwany i na wyświetlaczu pojawi się napis

Stop. Przed uaktywnieniem funkcji wspomaganego czyszczenia poczekać, aż urządzenie wystygnie.

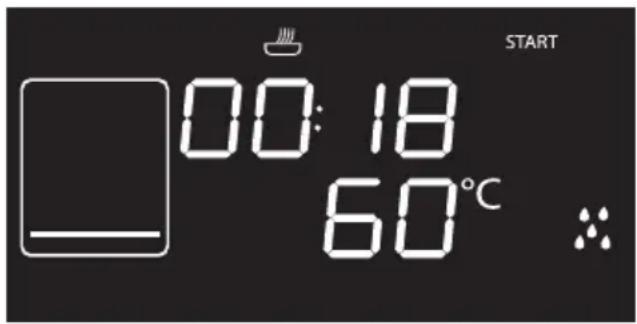

1. Wcisnąć i przekręcić pokrętło funkcji, aby uaktywnić Czyszczenie Parowe Na wyświetlaczu pojawi się czas trwania i temperatura cyklu czyszczenia.

START 00:18 60°C

Użytkownik nie może zmienić parametrów temperatury i czasu.

1. Wcisnąć pokrętło funkcji, aby rozpocząć cykl automatycznego czyszczenia.

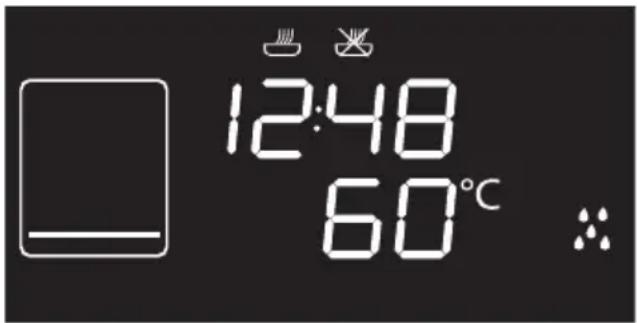

Zaprogramowana funkcja Czyszczenie Parowe

Jak w przypadku normalnych funkcji pieczenia, również w przypadku funkcji Czyszczenie Parowe można ustawić godzinę jej zakończenia.

1. Po wybraniu funkcji Czyszczenie Parowe wcisnąć pokrętło czasu/temperatury. Kontrolka zycznie migać. Na wyświetlaczu pojawi się czas zakończenia funkcji.

12:48 60°C

1. Przekręcić pokrętło czasu/temperatury w prawo lub w lewo, aby opóźnić godzinę zakończenia pieczenia.
2. Wcisnąć pokrętło czasu/temperatury, aby potwierdzić godzinę zakończenia funkcji.
3. Wcisnąć pokrętło funkcji. Urządzenie ustawi się w stanie oczekiwania zaprogramowanej godziny rozpoczęcia pieczenia.

Koniec cyklu Czyszczenie Parowe

Po zakończeniu pojawi się napis

i włączy się sygnał dźwiękowy, który można wyłączyć wciskając pokrętło czasu/temperatury.

1. Przytrzymać pokrętło funkcji przez przynajmniej 3 sekundy w celu wyjścia z funkcji.
2. Otworzyć drzwiczki i wytrzeć szmatką z mikrofibry zabrudzenia mniej uciążliwe.
3. Do usunięcia bardzo opornego brudu użyć nieściernej gąbki z włókningą z mosiądzu.
4. W przypadku resztek tłuszczu można użyć specjalnych detergentów do czyszczenia piekarników.
5. Usunąć wodę pozostałą wewnątrz komory pieczenia.

Dla większej higieny oraz, aby przykry zapach nie przechodził na potrawy, wysuszyć komory pieczenia za pomocą funkcji z wentylacją przy 160°C przez około 10 minut.

Podczas czyszczenia zaleca się stosowanie gumowych rękawic.

Aby ułatwić ręczne usuwanie trudno dostępnych części można zdjąć drzwiczki.

4.7 Konserwacja nadzwyczajna

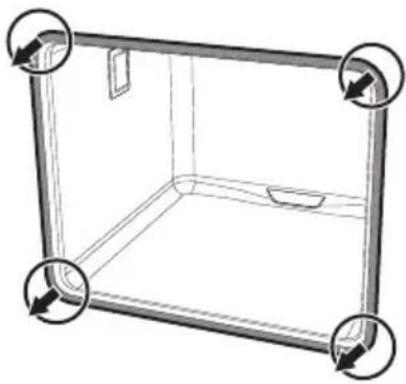

Wymontować i zamontować uszczelkę piekarnika

W celu wymontowania uszczelki piekarnika, należy:

- Odczepić zaczepy umieszczone na 4 rogach i pociągnąć uszczelkę na zewnątrz.

W celu zamontowania uszczelki piekarnika, należy:

- Zaczepić zaczepy umieszczone w 4 rogach uszczelki piekarnika.

Porady dotyczące konserwacji uszczelki piekarnika

Uszczelka piekarnika musi być miękka i elastyczna.

- Utrzymywać uszczelkę piekarnika w czystości stosując nieściernej gąbki i letniej wody.

Czyszczenie i konserwacja

Wymienić lampkę oświetlenia wewnętrznego

Części pod napięciem Niebezpieczeństwo porażenia prądem

- Odtączyć urządzenie od zasilania elektrycznego.

1. Usunąć wszystkie akcesoria z wnętrza komory urządzenia.

2. Wyjąć ramki na ruszty/blachy.

3. Zdjąć pokrywę lampy za pomocą odpowiedniego narzędzia (na przykład śrubokręta).

Uważać, aby nie zarysować emalii na ściance komory pieczenia.

Nie dotykać żarówki halogenowej bezpośrednio palcami, ale użyć odpowiedniego materiału zabezpieczającego.

1. Wymienić żarówkę na nową o takiej samej charakterystyce (40 W).

2. Zamontować pokrywkę. Pozostawić wewnętrzny profil szybki (A) skierowany do drzwiczek.

1. Nacisnąć ostone, aby przylegata do oprawki.

Co robić, jeżeli...

Wyświetlacz jest całkowicie wyłączony:

• Sprawdzić zasilanie sieci.
• Sprawdzić, czy ewentualny wyłącznik omnipolarny umieszczony przed zasilaniem urządzenia znajduje się na pozycji „On”.

Urządzenie nie grzeje:

- Sprawdzić, czy nie ustawiono funkcji „show room” (szczegóły w paragrafie „Menu drugorzędne”).

Elementy sterownicze nie odpowiadają:

- Sprawdzić, czy nie ustawiono funkcji „blokada sterowania” (szczegóły w paragrafie „Menu drugorzędne”).

Czas pieczenia jest dłuższy niż wskazano w tabeli:

- Sprawdzić, czy nie ustawiono funkcji „moc niska” (szczegóły w paragrafie „Menu drugorzędne”).

Na wyświetlaczu pojawia się napis „ERR4” - Błąd4:

- Blokada drzwiczek nie zaczepita się prawidłowo, ponieważ prawdopodobnie nastąpiło ich przypadkowe otwarcie podczas aktywacji. Wyłączyć i ponownie włączyć urządzenie; poczekać kilka minut na ponowne wybranie nowego cyklu czyszczenia.

Po otwarciu drzwiczek podczas trwania funkcji z termoobiegiem wentylator wyłącza się:

- To nie usterka, to normalne przewidziane funkcjonowanie urządzenia, umożliwia doprawianie lub przekręcanie produktu bez wydobywania się nadmiernego ciepła. Przy zamknięciu drzwiczek wentylator wznowi normalne funkcjonowanie.

Jeżeli problem nie został rozwiązany lub w razie innych nieprawidłowości skontaktować się z najbliższym serwisem technicznym.

W przypadku pojawienia się innych komunikatów ERRx- Błądx: zapisać komunikat, ustawioną funkcję i temperaturę i skontaktować się z najbliższym serwisem technicznym.

5 Montaż

5.1 Podłączenie elektryczne

Napięcie elektryczne Niebezpieczeństwo porażenia prądem

• Podłączenie elektryczne powinno być wykonane przez wykwalifikowany personel techniczny.
• Należy obowiązkowo wykonać uziemienie, zgodnie z normami bezpieczeństwa dotyczącymi instalacji elektrycznych.
• Odłączyć główne zasilanie elektryczne.

Informacje ogólne

Sprawdzić, czy charakterystyka sieci elektrycznej odpowiada danym przedstawionym na tablice znamionowej.

Tabliczka znamionowa, zawierająca dane techniczne, numer seryjny i oznaczenie, jest umieszczona na urządzeniu, w widocznym miejscu.

Nie należy nigdy zdejmować tabliczki znamionowej.

Urządzenie jest zasilane prądem 220-240 V\~. Używać trójżyłowego kabla (kabel 3 x 1,5 mm², w odniesieniu do przekroju wewnętrznego przewodu).

Uziemienie powinno być wykonane za pomocą przewodu dłuższego niż pozostałe o przynajmniej 20 mm.

220-240V~ 1.5 mm² 20 mm

Podłączenie state

Zgodnie z zasadami prawidłowego wykonywania instalacji zastosować na linii zasilającej wyłącznik omnipolarny.

Wyłącznik omnipolarny powinien być łatwo dostępny i znajdować się w pobliżu urządzenia.

Podłączenie za pomocą gniazda i wtyczki

Sprawdzić, czy wtyczka i gniazdo są tego samego typu.

Unikać używania przejściówek, przedłużaczy i boczników, ponieważ mogą spowodować nagrzewanie lub zapalenie.

5.2 Wymiana przewodu

Napięcie elektryczne Niebezpieczeństwo porażenia prądem

- Odłączyć główne zasilanie elektryczne.

1. Odkręcić śruby tylnej ostony i zdjąć ją, aby uzyskać dostęp do listwy zaciskowej.

1. Wymienić kabel.
2. Upewnić się, że przewody (piekarnika lub ewentualnej płyty kuchennej) przechodzą w odpowiednich miejscach, bez jakiegokolwiek kontaktu z urządzeniem.

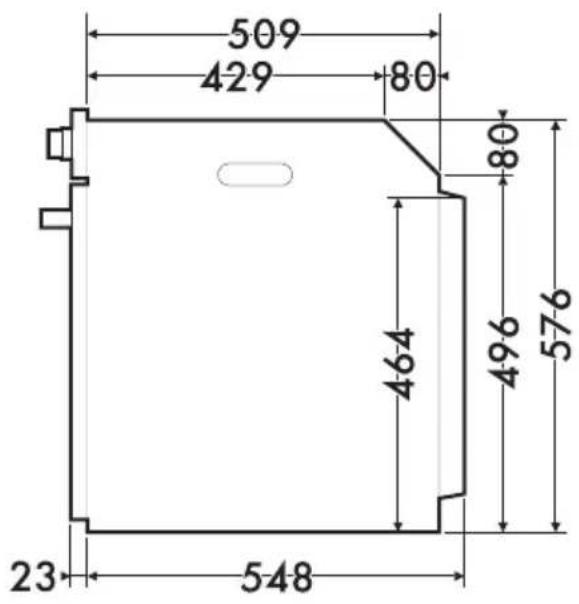

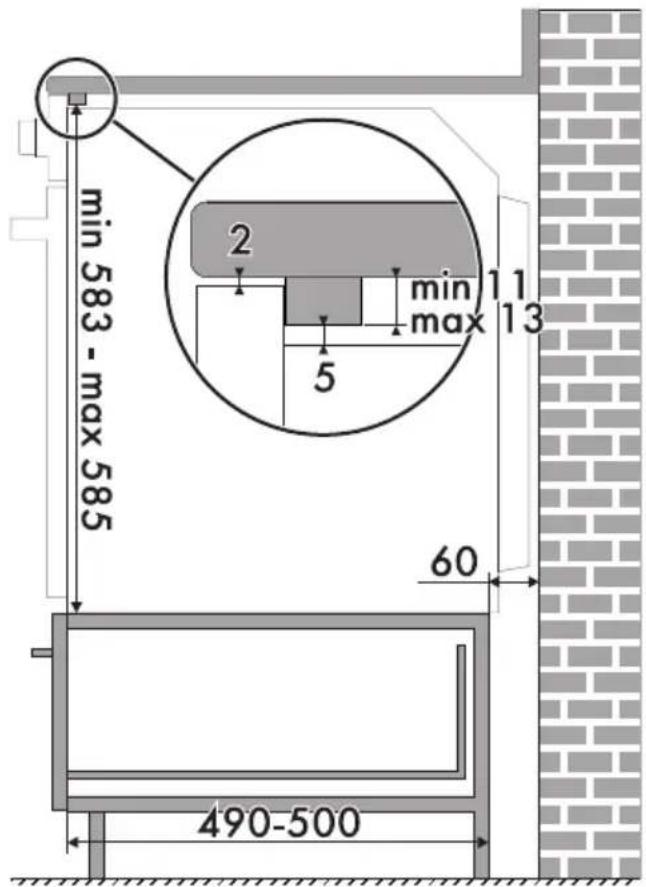

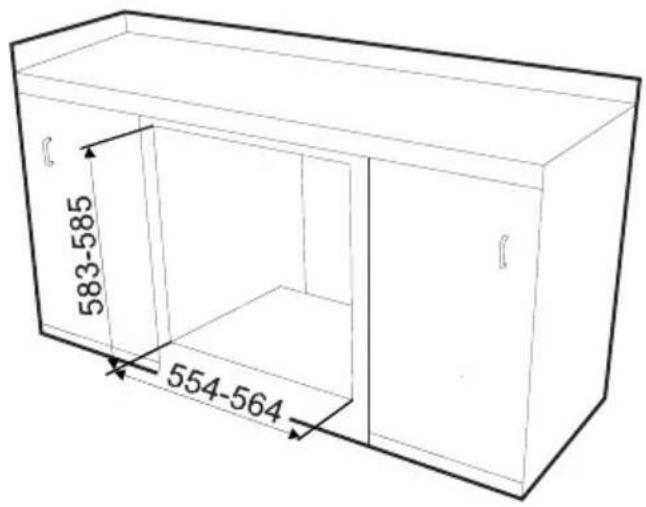

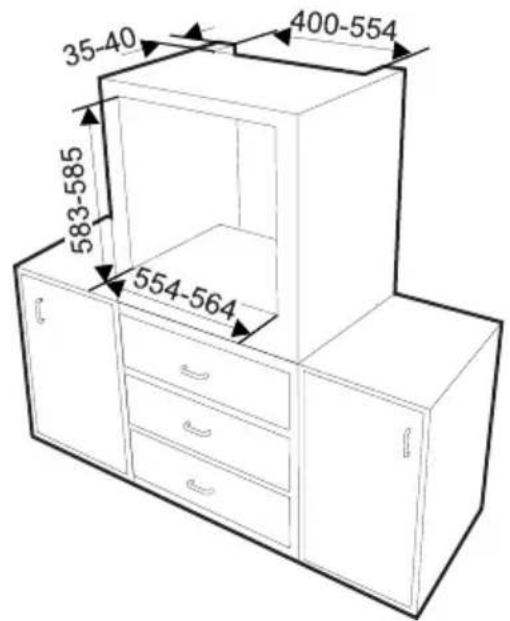

5.3 Ustawienie

Ciężkie urządzenie Niebezpieczeństwo zranienia przez zgniecenie

- Z pomocą drugiej osoby umieścić urządzenie w meblu.

Naciśnięcie na otwarte drzwiczki Ryzyko uszkodzenia urządzenia

• Nie używać otwartych drzwiczek jako dźwigni do ustawienia urządzenia w meblu.
• Nie wywierać zbyt dużego nacisku na otwarte drzwiczki.

Wydzielanie ciepła podczas działania urządzenia Ryzyko pożaru

• Sprawdzić, czy materiał z którego wykonany jest mebel jest odporny na wysoką temperaturę.
• Sprawdzić, czy posiada wymagane otwory.
• Nie montować urządzenia we wnęce zamkniętej drzwiczkami lub w zamkniętej szafce.

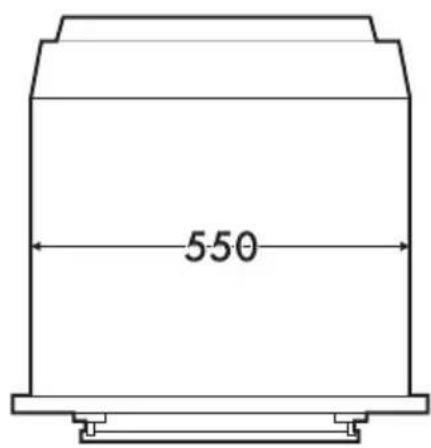

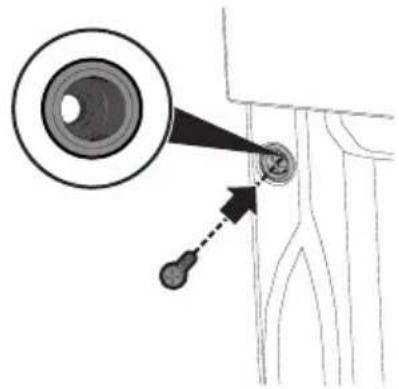

Pozycja kabla zasilającego

Przykleić uszczelkę znajdującą się w wyposażeniu na tylnej części frontu, aby uniknąć przenikania wody lub innych płynów.

1. Zdjąć zatyczki tulei umieszczone na froncie urządzenia.

1. Umieścić urządzenie w meblu.
2. Przymocować je śrubami.

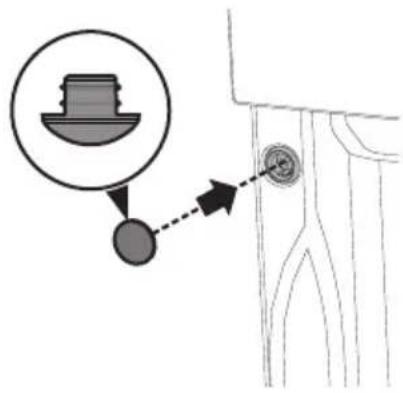

1. Zakryć tuleje zdjętymi wcześniej zatyczkami.

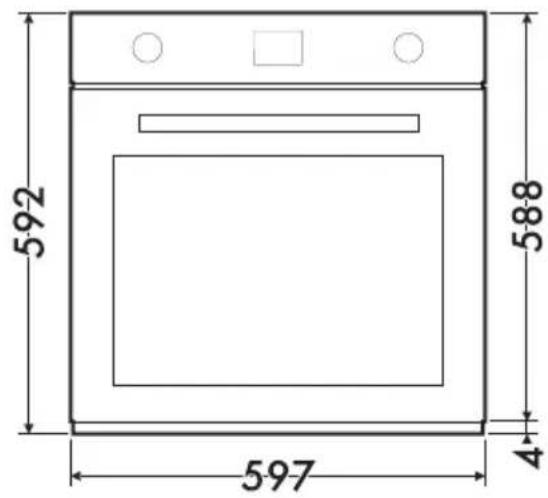

Gabaryty urządzenia (mm)

592 588 597 4

509 429 80 80 464 496 576 23 548

550

Zabudowa pod blatem (mm)

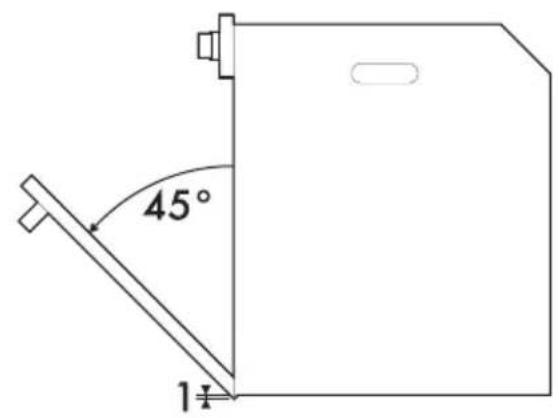

45° 1

583-585 554-564

PL

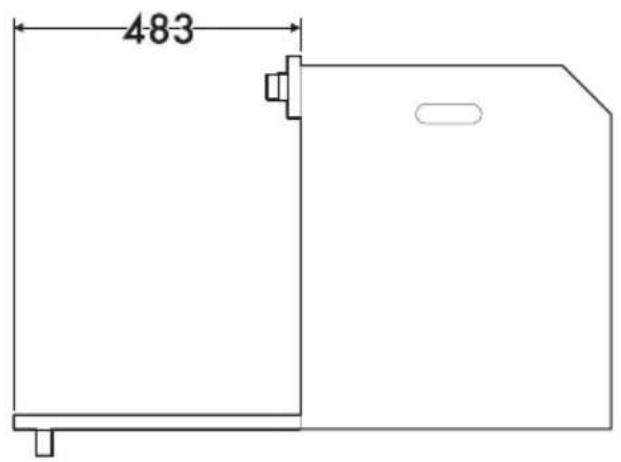

483

min 583 - max 585 2 min 11 max 13 5 60 490-500

Upewnić się, że na tylnej/dolnej części mebla znajduje się otwór o wielkości około 60 mm.

Zabudowa na kolumnie (mm)

35-40 400-554 583-585 554-564

Upewnić się, że na górnej/tylnej części mebla znajduje się otwór o głębokości około 35-40 mm.

min 583 - max 585 35 - 40 35 - 40 560
