Typ produktu	Płyta kuchenna ceramiczna (witoceramiczna) z panelem sterującym dotykowym
Liczba pól grzejnych	4
Rodzaj pól grzejnych	Hi-Light (promiennikowe)
Moc całkowita	7,1 kW (model SVK71TS) / 6,4 kW (model SVK72TS)
Zasilanie	230 V ~, 50 Hz (podłączenie 2N AC 400 V)
Sterowanie	Elektroniczne czujniki dotykowe
Funkcja blokady	Tak (blokada przed dziećmi)
Timer (regulacja czasowa)	Tak, zakres 1–99 minut, możliwość ustawienia dla wybranego pola grzejnego
Automatyczne gotowanie	Tak (praca z pełną mocą przez określony czas, a następnie kontynuacja na wybranym stopniu)
Dodatkowe strefy grzejne	Tak (pole 2 – podwójna/triple; pole 4 – podwójna)
Wskaźnik ciepła resztkowego	Tak (symbol H na wyświetlaczu)
Ogranicznik czasu pracy	Tak (automatyczne wyłączenie pola po określonym czasie zależnym od stopnia mocy)
Materiał powierzchni	Szkło ceramiczne (witoceramika)
Czyszczenie	Specjalne środki do ceramiki, skrobaczka do przypalonych zabrudzeń
Możliwość zabudowy	Tak, w blat o grubości 30–50 mm, minimalna szerokość szafki 600 mm
Minimalna odległość od okapu	650 mm
Minimalna odległość od sąsiedniego wysokiego mebla	40 mm
Typ podłączenia	2N AC 400 V, przewód H05 RR-F 4x1,5 mm² lub H05 VV-F 4x1,5 mm²
Zabezpieczenie	Wyłącznik nadmiarowo-prądowy, wyłącznik różnicowoprądowy (zalecane)

Często zadawane pytania - ECT780AL GORENJE

Jak włączyć płytę ceramiczną Gorenje ECT780AL?

Aby włączyć płytę, dotknij przycisku głównego wyłącznika (A). Na wyświetlaczach pojawi się 0. Następnie w ciągu 10 sekund wybierz pole grzejne, dotykając przycisków + lub - i ustaw żądany stopień mocy (1–9).

Co oznacza symbol H na wyświetlaczu?

Symbol H oznacza, że pole grzejne jest jeszcze gorące (ciepło resztkowe). Nie dotykaj go ani nie stawiaj przedmiotów wrażliwych na temperaturę. Gdy symbol zgaśnie, powierzchnia jest bezpieczna do dotknięcia.

Jak włączyć blokadę przed dziećmi?

Naciśnij i przytrzymaj przez około 3 sekundy przycisk blokady (B). Zapali się lampka kontrolna (B1). Blokada uniemożliwia zmianę ustawień, ale można wyłączyć płytę głównym wyłącznikiem. Aby odblokować, ponownie naciśnij przycisk blokady.

Jak prawidłowo czyścić powierzchnię witroceramiczną?

Po ochłodzeniu płyty używaj specjalnych środków do ceramiki i miękkiej ściereczki. Do przypalonych zabrudzeń użyj skrobaczki (ostrożnie, aby nie porysować). Unikaj druciaków i proszków. Zanieczyszczenia zawierające cukier usuwaj natychmiast, nawet gdy płyta jest gorąca.

Co zrobić, gdy pojawi się kod błędu F?

Kod F oznacza usterkę. Wyłącz płytę głównym wyłącznikiem i odczekaj kilka minut. Jeśli błąd nie zniknie, odłącz urządzenie od zasilania na 30 sekund, a następnie podłącz ponownie. Jeśli problem nadal występuje, skontaktuj się z serwisem.

Czy można używać naczyń aluminiowych na płycie ceramicznej?

Nie, nie wolno używać naczyń aluminiowych ani plastikowych. Mogą one uszkodzić powierzchnię. Zalecane są naczynia z płaskim, ciemnym dnem, najlepiej dopasowane do wielkości pola grzejnego.

Jak ustawić timer (regulację czasową)?

Po włączeniu płyty dotknij przycisku timera (H). Na wyświetlaczu pojawi się 00. Ustaw czas za pomocą + lub - (od 1 do 99 minut). Aby przypisać timer do konkretnego pola, naciskaj przycisk timera wielokrotnie, aż wybierzesz żądane pole (wskaźnik pokaże kropkę).

Jaka jest maksymalna moc pola grzejnego?

Maksymalny stopień mocy to 9. Dla poszczególnych pól moc znamionowa wynosi: lewe przednie do 2,3 kW, lewe tylne 1,2 kW, prawe tylne (podwójne) 2,4 kW, prawe przednie 1,2 kW (w zależności od wersji). Łączna moc płyty to 7,1 kW.

Jak działa funkcja automatycznego gotowania?

Po wybraniu stopnia mocy 9 (dotknięciem +) na wyświetlaczu pojawi się kropka (•). Następnie w ciągu 10 sekund ustaw niższy stopień mocy (1–8) za pomocą -. Pole będzie pracować z pełną mocą przez określony czas (np. 82 s dla stopnia 1), a potem kontynuować na wybranym niższym stopniu. Kropka zgaśnie po zakończeniu automatycznego gotowania.

Jak zainstalować płytę ceramiczną do blatu?

Instalację może wykonać tylko wykwalifikowany specjalista. Blat musi mieć grubość 30–50 mm, a wycięcie odpowiednie do wymiarów płyty. Po podłączeniu elektrycznym (2N AC 400 V) zamocuj płytę za pomocą dołączonych uchwytów. Zachowaj odstępy od okapu (min. 650 mm) i sąsiednich mebli (min. 40 mm).

INSTRUKCJA OBSŁUGI ECT780AL GORENJE

Ceramiczna płyta kuchenna z panelem sterującym

Szanowni Państwo!	Ceramiczna płyta kuchenna z panelem sterującym przeznaczona jest do użytkowania w gospodarstwie domowym.Do opakowania produktów używamy materiały, przyjazne dla środowiska, które można bez dodatkowej szkodliwości recykłować, deponować oraz zniszczyć.Materialy te są odpowiednio oznaczone na opakowaniu.Gdy wyrobu już nie będziecie używać, prosimy zadbać, by nie został ciężarem dla środowiska. Radzimy go oddać kolekcjonerom “zużytych” artykułów gospodarki domowej.
Instrukcja obsługi	Instrukcja obsługi przeznaczona jest dla użytkownika. Zawiera opis urządzenia i sposób jego użytkowania. Instrukcja odnosi się do różnych typów urządzeń dlatego też może zawierać opisy funkcji, których urządzenie państwa nie posiada.
Instrukcja przyłączenia	Przyłączenie urządzenia musi być wykonane zgodnie z zasadami zawartymi w załączonej instrukcji oraz zgodnie z obowiązującymi przepisami i standardami. Podłączenie płyty kuchennej do sieci elektrycznej może dokonać wyłącznie uprawniony fachowiec.
Tabliczka znamionowa	Tabliczka znamionowa zawierająca podstawowe dane ceramicznej płyty kuchennej, umieszczona jest na jej dolnej stronie.
Bezpieczeństwo przeciwpożarowego	Urządzenie tego typu może być wbudowane do mebla kuchennego tak, że z jednej strony może być element meblowy wyższy od urządzenia, a z drugiej strony element meblowy musi być tej samej wysokości co element, w którym jest wbudowana ceramiczna płyta kuchenna.
	Ważne ostrzeżenia......21Ceramiczna płyta kuchenna zpanelem sterującym......22Oszczędność energii......24Obsługa płyty kuchennej ......25Czyszczenie i konserwacja powierzchni ......32witroceramicznej ......32Podłączenie do sieci elektrycznej ......33Wbudowanie ceramicznej płyty kuchennej......34Dane techniczne ......36

Ważne ostrzeżenia

• Urządzenie może wbudować do mebla kuchennego oraz podłączyć do sieci elektrycznej wyłącznie fachowiec.
• Poszczególne części urządzenia podczas działania się zagrzewają (okolice pół grzejnych). Radzimy ostrzec dzieci żeby się nie poruszały w okolicach urządzenia bo przez nieuwage może dojść do poparzeń.
• Przegrzany tłuszcz się szybko zapala. Dlatego dania przygotowywane na tłuszczu lub oleju (np. frytki) radzimy przygotowywać uważnie i pod stałą kontrolą.
• Pól grzejnych nie wolno zostawiać włączonych bez naczyń.
• Urządzenia nie wolno używać do ogrzewania pomieszczeń.
• Płyty ceramicznej nie radzimy używać jako płyty roboczej. Z ostrymi narzędziami możemy zadrapać powierzchnie płyty.
• Przyrzadzanie potraw w naczyniach aluminiowych oraz plastykowych na gorących płytach kuchennych nie jest dozwolone. Na ceramiczną płytę kuchenną nie wolno klaść przedmiotów z plastyku jak również folię aluminiową.
• W przypadku gdy jest podłączone do sieci elektrycznej jeszcze jakieś inne urządzenie, trzeba uwazać aby się kabel podłączeniowy nie dotykał gorących pół grzejnych.
• Pod urządzeniem nie wolno przechowywać przedmiotów wrażliwych na temperaturę, npr. środków czyszczących, aerosoli,...
• Pękniętej lub uszkodzonej ceramicznej płyty kuchennej nie wolno używać. W przypadku pojawienia się jakiegokolwiek widocznego pęknięcia trzeba urządzenie od razu odłączyć od sieci elektrycznej.
• W przypadku jakichkolwiek zakłóceń należy urządzenie od razu odłączyć od prądu. Zawiadomić serwis.
• Urządzenia nie wolno czyścić przy pomocy urządzeń czyszczących gorącą parą lub wysokim ciśnieniem.

Symbol na produkcie lub na opakowaniu oznacza, że tego produktu nie wolno traktować tak, jak innych odpadów domowych. Należy oddać go do właściwego punktu skupu surowców wtórnych zajmującego się złomowanym sprzętem elektrycznym i elektronicznym. Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych produktów na środowisko naturalne oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

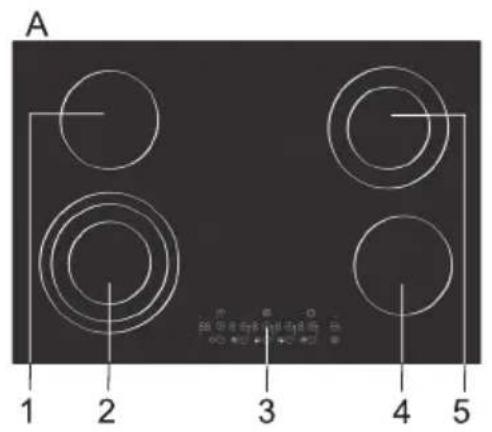

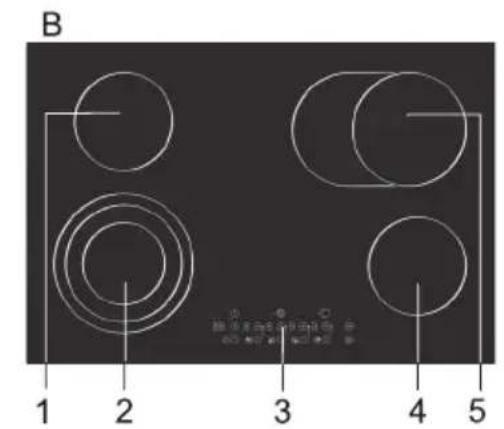

Ceramiczna płyta kuchenna z panelem sterującym

1. Tylne lewe pole grzejne
2. Przednie lewe pole grzejne
3. Moduł sterowania polami grzejnymi
4. Przednie prawe pole grzejne
5. Tylne prawe pole grzejne

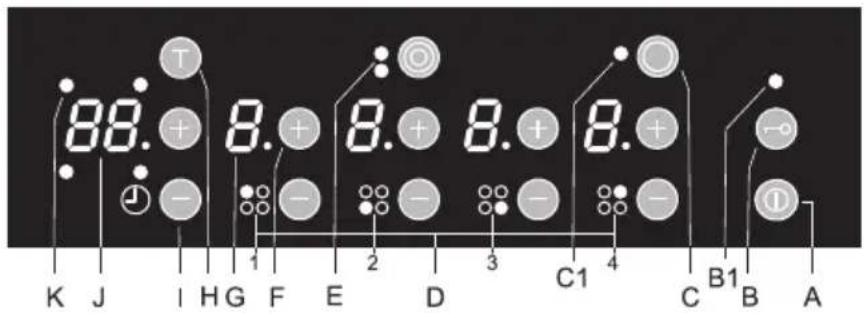

Panel sterujący

A Przycisk elektroniczny włączenia/wyłączenia głównego wyłącznika
B Przycisk elektroniczny włączenia/wyłączenia blokady
B1 Sygnalizacja włączenia blokady
C Przycisk elektroniczny włączający dodatkową strefę grzejną
C1 Lampka kontrolna (LED) drugiej strefy grzejnej (pole grzejne 4)
D Pole grzejne
E Lampki kontrolne (LED) drugiej i trzeciej strefy grzejnej (pole grzejne 2), (tylko w niektórych modelach)
F (+) przycisk elektroniczny
G Wskaźnik stopnia mocy pola grzejnego (0...9), sygnalizacja pozostałego ciepła "H" oraz sygnalizacja uruchomienia automatycznego gotowania "•"
H Przycisk elektroniczny włącznika czasowego (timer)
I (-) przycisk elektroniczny
J Wskaźnik czasu
K Sygnalizacja czasowej regulacji działania pola grzejnego

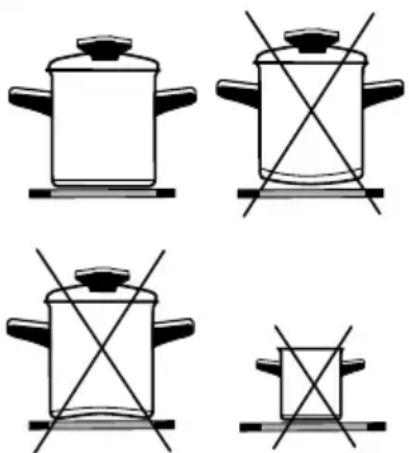

Naczynia

Ceramiczna płyta kuchenna z panelem sterującym posiada cztery pola grzejne i panel sterujący. Powierzchnia płyty jest gładka, bez krawędzi w których zwykle zatrzymuje się brud. Naczynia można bez większego wysiłku przemieszczać po powierzchni płyty.

• Pola grzejne bardzo szybko osiągają wybraną temperaturę, ale okolica pół grzejnych zostaje zimna.
• Ceramiczna płyta kuchenna jest odporna na szoki temperatury.
• Płyta ceramiczna jest odporna i na uderzenia. Naczynia można postawić na płytę nawet bardziej energicznie nie uszkadzając jej.
• Nie radzimy gotować dań w naczyniach mniejszych od przekroju pół grzejnych, ponieważ możemy uszkodzić powierzchnię płyty.

UWAGA!

• Nie używać pękniętej lub złamanej płyty. Upadek przedmiotu ostrą krawędzią na płytę może spowodować uszkodzenie płyty, które może okazać się dopiero po pewnym czasie. W przypadku pojawienia się jakiegokolwiek pęknięcia należy płytę od razu wyłączyć z sieci elektrycznej.
• W przypadku rozsypania cukru lub rozlania mocno słodzonej potrawy po gorącym polu grzejnym należy płytę od razu wytrzeć lub cukier usunąć za pomocą strugaczki nawet, gdy pole grzejne jest jeszcze gorące. W ten sposób można uniknąć większych uszkodzeń.
• Nie wolno czyścić powierzchni płyty za pomocą środków czyszczączch, gdy pola grzejne są jeszcze gorące. Takie czyszczenie może spowodować uszkodzenie powierzchni płyty.

Należy używać jakościowo dobrych naczyń z równym i stabilnym dnem.

• Podczas gotowania naczynie powinno się znajdować na środku pola grzejnego.
• Gotując w żaroodpornym lub porcelanowym naczyniu należy przestrzegać wskazówek producenta naczyń.
• Używając do gotowania szybkowaru należy go kontrolować, dopóki nie osiągniemy w nim należytego ciśnienia.
  Pole grzejne nastawić na najwyższy stopień gotowania, po osiągnięciu należytego ciśnienia w szybkowarze w odpowiednim czasie zmniejszyć stopień gotowania według wskazań producenta szybkowaru.

- Jeśli używamy do gotowania na płycie witroceramicznej naczyń posiadających dno odbijające ciepło (jasne metalizowane powierzchnie) lub naczyń o grubym dnie, czas potrzebny do zagotowania może przedłużyć się o kilka minut (do 10 minut). Do zagotowania większej ilości płynu zalecamy używania naczyń posiadających równe ciemne dno.

Pole grzejne może ulec uszkodzeniu gdy:

• Gdy pole grzejne jest włączone bez naczynia lub na nim znajduje się puste naczynie.
• Gdy stosuje się niewłaściwe naczynia na przykład: naczynia z nierównym, falistym dnem lub naczynia ze zbyt małą średnicą (np. czajnik).
• Nie należy używać glinianych naczyń, gdyż te na powierzchni płyty pozostawiają rysy.
• Przed postawieniem naczynia na pole grzejne należy osuszyć jego dno. Sucha powierzchnia dna naczynia zapewnia dobre przewodzenie ciepła oraz nie powoduje uszkodzeń płyty

Oszczędność energii

• Dno naczynia powinno być lekko wkłęsłe. W ten sposób zapewnione jest dobre przewodzenie ciepła z pola grzejnego.
• Średnice naczyń powinny być takie same jak średnice pół grzejnych. Jeśli naczynie jest zbyt małe dochodzi do strat ciepła, a pole grzejne może ulec uszkodzeniu.
• Zawsze należy używać pokrywek, jeśli na to pozwala przygotowywana potrawa.
• Wielkość naczynia powinna być dostosowana do ilości przygotowywanej potrawy. Gotowanie małej ilości potrawy w dużym naczyniu oznacza stratę energii.
• Potrawy, wymagające długiego gotowania, należy gotować w szybkowarach.
• Różnego rodzaju warzywa, ziemniaki itd. można gotować w mniejszej ilości wody. W ten sposób potrawa ugotuje się o wiele szybciej. Podczas gotowania naczynie powinno być szczelnie pokryte przykrywką. Po zagotowaniu należy zmniejszyć moc grzania do temperatury umożliwiającej powolne gotowanie.

Obsługa płyty kuchennej

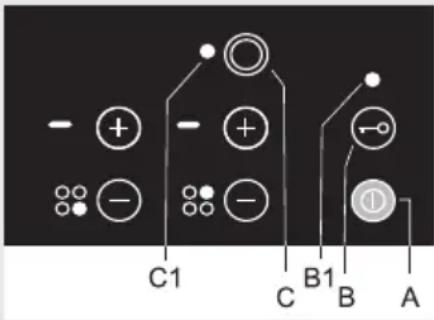

Włączenie płyty kuchennej

• Po podłączeniu do sieci elektrycznej (również po przerwie w dostawie prądu) urządzenie samoczynnie wykona proces przystosowawczy do warunków otoczenia, aby zagwarantować optymalne warunki działania elektronicznych przycisków i umożliwiać sterowanie.
• Po pomyślnym wykonaniu procesu przystosowawczego na wskaźnikach na kilka sekund pojawi się symbol “-”, który po chwili zniknie. Włączy się sygnał dźwiękowy potwierdzający gotowość do użytkowania.
• W czasie trwania procesu przystosowawczego pola elektronicznych przycisków nie należy niczym przykrywać. W innym przypadku proces ten zostanie przerwany i zasygnalizowany zostanie błąd. Urządzeniem nie będzie można sterować.
• Witroceramiczna płyta kuchenna jest wyposażona w elektroniczne przyciski włączające lub wyłączające daną funkcję poprzez dotknięcie palcem oznaczonego miejsca. Każde włączenie przycisku jest potwierdzane sygnałem dźwiękowym.
• Należy zwrócić uwagę, aby zawsze na chwilę (około 1 sekundy) dotknąć tylko jednego przycisku elektronicznego. Jeśli jednocześnie dotknie się kilku przycisków, polecenie nie zostanie przyjęte. Dłuższe przyciskanie elektronicznych przycisków uruchomi funkcję korygowania błędu i urządzenie się wyłączyć.
• Na pole przycisków elektronicznych nie należy stawiać żadnych przedmiotów (sygnalizacja błędu) czy naczyń, gdyż gorące naczynia mogłyby uszkodzić przyciski. Należy zadbać, by powierzchnia elektronicznych przycisków była zawsze czysta.
• W momencie, gdy płyta kuchenna nie jest w użyciu, wszystkie pola grzejne są wyłączone i wskaźniki się nie świecą. Płyta kuchenna włączy się po dotknięciu przycisku głównego wyłącznika i na wszystkich wskaźnikach na 10 sekund wyświetli się "0".
• Wtedy za pomocą przycisków (+) lub (-) będzie można ustawić wybraną moc grzejną (patrz: Nastawienie stopnia mocy grzejnej) każdego z pół grzejnych.
• Jeżeli w ciągu tych 10 sekund nie zostanie włączone żadne pole grzejne, płyta kuchenna się wyłączy. Włączy się krótki ostrzegawczy sygnał dźwiękowy.

Włączenie pola grzejnego

- Po włączeniu płyty kuchennej za pomocą przycisku głównego wyłącznika należy w ciągu następnych 10 sekund, dopóki świecą się wskaźniki, poprzez aktywację przycisków (-) lub (+) włączyć wybrane pole grzejne i ustawić stopień mocy grzejnej. Jeśli w ciągu 10 sekund nie wybierze się stopnia mocy, wskaźnik "0" zgaśnie i pole grzejne się wyłączy.

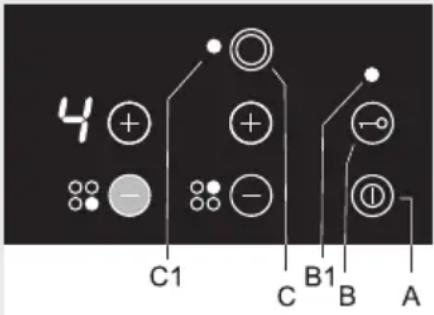

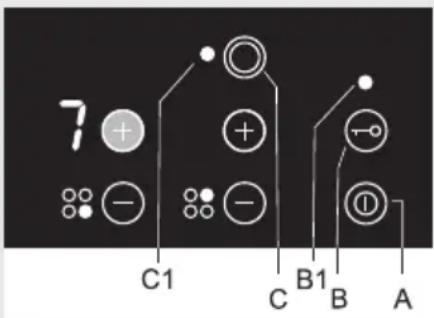

Nastawienie stopnia mocy grzejnej

- Dopóki świecą się wskaźniki, należy za pomocą przycisków (-) lub (+) ustawić stopień mocy grzejnej (1...9) i w razie potrzeby go zmieniać. Dotykając przycisku (+) moc grzejna stopniowo wzrośnie do "9", a przyciskając przycisk (-) moc grzejna zmaleje do "0" (pole grzejne się wyłączy). Jeżeli ustawianie zacznie się za pomocą przycisku (-), stopień mocy od razu nastawi się na "4", natomiast jeśli zacznie się za pomocą przycisku (+), stopień mocy nastawi się na "9•", przy czym uruchomi się automatyczne gotowanie (patrz: rozdział o automatycznym gotowaniu). Gdy jedno z pół grzejnych jest w użyciu, na pozostałych wskaźnikach symbol "0" zgaśnie. Aby włączyć kolejne pole grzejne, należy dotknąć przycisków "+" lub "-". Najpierw wyświetl się symbol "0", a po ponownym dotknięciu będzie można wybrać dowolny stopień mocy grzejnej za pomocą jednego z odpowiednich przycisków elektronicznych.

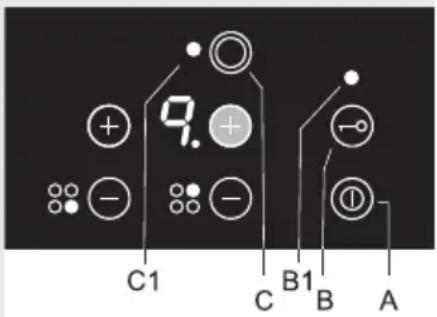

Automatyczne gotowanie

• Po uruchomieniu tej funkcji pole grzejne, w zależności od wybranego stopnia mocy, będzie określony czas działało na najwyższej mocy, a po upływie tego czasu gotowanie będzie kontynuowane na wybranym uprzednio stopniu mocy (patrz: tabela). Automatyczne gotowanie można włączyć na każdym polu grzejnym, na wszystkich stopniach mocy oprócz "9".
• Automatyczne gotowanie można uruchomić, gdy płyta kuchenna jest włączona poprzez dotknięcie przycisku “+”, przy czym, oprócz wyświetlonego na wskaźniku stopnia mocy “9” wyświetli się jeszcze kropka (•). Następnie, w ciągu 10 sekund należy za pomocą przycisku (-) wybrać stopień mocy grzejnej do kontynuowania gotowania. Kropka pozostanie widoczna przez cały czas działania tej funkcji. Za pomocą przycisków (+) i (-) można w którymkolwiek momencie zmienić stopień mocy dalszego gotowania. Jeżeli w ciągu 10 sekund nie wybierze się innego stopnia mocy do kontynuacji gotowania, automatyczne gotowanie się wyłączyć. Symbol kropki zgaśnie.

- Po upływie określonego czasu, jak to zostało pokazane w tabeli, funkcja się wyłączy i kropka zgaśnie. Automatyczne gotowanie można wyłączyć w dowolnym momencie za pomocą przycisku (-), ustawiając stopień mocy grzejnej na “0”.

Stopień mocy do kontynuacjigotowania	Czas gotowania na najwyższej mocy w sekundach
1	82
2 164
3 246
4 328
5 410
6	82
7 164
8 164

Włączenie dodatkowych stref grzejnych (pole grzejne 2 i 4)

- Przy włączonym polu grzejnym (2 i 4) dotykając odpowiedniego elektronicznego przycisku można włączyć dodatkową strefę grzejną (patrz: rysunek panelu sterującego). Kiedy lampka kontrolna (LED) nad wskaźnikiem pokaże włączoną dodatkową strefę grzejną, wtedy można będzie wybrać dowolny stopień mocy grzejnej dla obu stref grzejnych jednocześnie. Dodatkową strefę grzejną można wyłączyć ponownie dotykając przycisku albo zmniejszając stopień mocy grzejnej na "0" bądź też wyłączając pole grzejne przez równoczesne użycie przycisków (+) i (-), ewentualnie również wyłączając urządzenie za pomocą głównego wyłącznika.

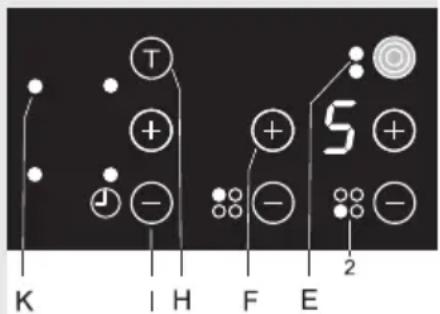

Włączenie drugiej strefy grzejnej

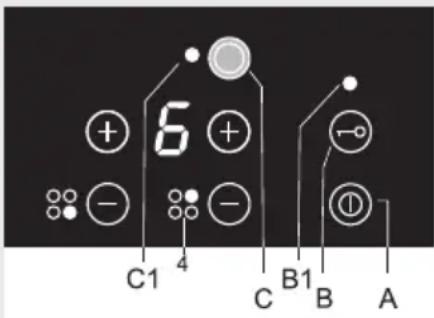

- Pole grzejne (4), prawe z tyłu, posiada dodatkową strefę grzejną, którą włącza się za pomocą odpowiedniego przycisku uruchomiającego dodatkową strefę. Włączenie dodatkowej strefy grzejnej jest sygnalizowane przez lampkę kontrolną nad wskaźnikiem.

Włączenie trzeciej strefy grzejnej

(tylko w niektórych modelach)

- Pole grzejne (2), lewe z przodu, ma dwie dodatkowe strefy grzejne. Drugą strefę należy włączyć za pomocą odpowiedniego przycisku (lewy u góry). Zaświeci się lampka kontrolna nad wskaźnikiem (LED). Aby włączyć trzecią strefę grzejną należy ponownie dotknąć przycisku i zaświeci się dodatkowo jeszcze jedna lampka kontrolna (LED). Obie dodatkowe strefy grzejne należy wyłączyć poprzez ponowne przyciśnięcie elektronicznego

Wyłączenie pola grzejnego

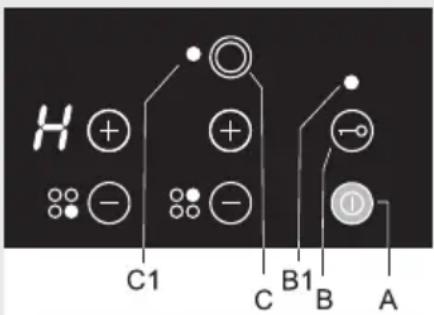

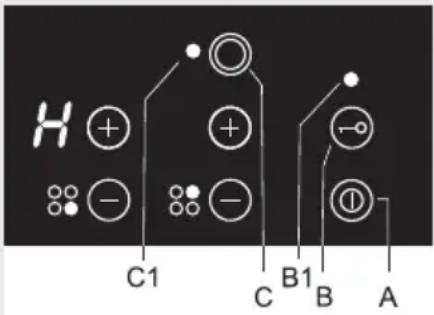

Wskaźniki pozostałego ciepła

Wyłączenie całej płyty kuchennej

przycisku. Strefy grzejne wyłączą się również wtedy, gdy wyłączone zostanie pole grzejne lub cała płyta kuchenna.

- Jedno pole grzejne można wyłączyć za pomocą przycisku (-), dopóki nie osiągnie się stopnia mocy "0" lub od razu przyciskając jednocześnie na odpowiednie przyciski elektroniczne (+) i (-). Pole grzejne wyłączy się również po upływie czasu nastawionego na włączniku czasu. Na wskaźniku na kilka sekund wyświetli się "0", a następnie pole grzejne wyłączy się, na wskaźniku wyświetli się natomiast ilość pozostałego ciepła "H".

- Zaraz po wyłączeniu gorącego pola grzejnego lub całej płyty kuchennej, na wskaźniku wyświetl się symbol "H", sygnaliujący "pole grzejne jest gorące". Czas sygnalizowania jest wyliczony w odniesieniu do stopnia mocy i zależy od tego, ile czasu było włączone każde z pół grzejnych.

- W tym czasie pola grzejnego nie należy dotykać ani stawiać na nim przedmiotów nieodpornych na ciepło. Niebezpieczeństwo oparzeń!

- Zgaśnięcie wskaźnika oznajmia, że powierzchnia ochłodziła się już na tyle, aby można było bez narażenia się na oparzenie dotknąć pola grzejnego. Ze względów bezpieczeństwa, w przypadku przerwy w dostawie prądu informacja o pozostałym cieple zachowana zostanie w pamięci i po wznowieniu dostawy prądu wskaźnik nadal będzie świecił, dopóki nie upłynie czas, wyliczony podczas wcześniejjszego użytkowania. W sytuacji, gdy nastąpiła dłuższa przerwa w dostawie prądu, pole grzejne może być już całkiem zimne, a mimo tego na wskaźniku wciąż będzie się wyświetlał symbol "H". Możliwe też jest, że nie było dłuższej przerwy i pole grzejne jest jeszcze gorące, dlatego na wszelki wypadek doradza się ostrożność.

- Całą płytę kuchenną należy wyłączyć za pomocą przycisku głównego wyłącznika. Włączy się sygnał dźwiękowy i wszystkie wskaźniki zgasną, jedynie wskaźniki odpowiadające tym polom grzejnym, które są jeszcze gorące, wyświetlać będą symbol "H", informujący o ilości pozostałego ciepła. Kiedy na wszystkich polach grzejnych wybrany zostanie stopień mocy grzejnej "0" lub też upłynie nastawiony czas, wówczas cała płyta kuchenna wyłączy się po 10 sekundach i wyświetl się informacja o ilości pozostałego ciepła "H".

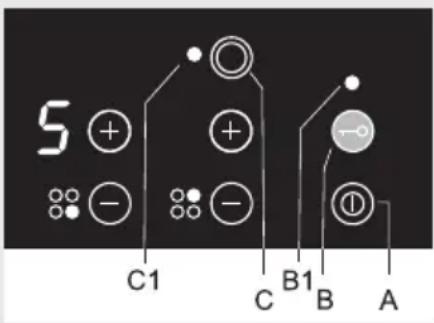

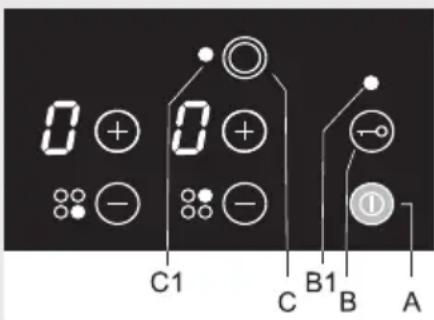

Funkcja blokady

Funkcja regulacji czasowej (timer)

- Funkcja blokady służy do zabezpieczenia płyty grzejnej przed niepożądanym włączeniem lub zmianą nastawienia mocy grzania pola grzejnego wywołanego przez dzieci lub zwierzęta itd. Blokadę włączamy przez naciśnięcie odpowiedniego sensoru przez około 3 sekundy. Nad sensorem zapali się lampka sygnalizacyjna (LED) i świeci przez kilka sekund. Blokadę można uruchomić zarówno podczas działania płyty grzejnej jak i wtedy gdy jest ona wyłączona. Blokada, blokuje działanie wszystkich sensorów oprócz sensora wyłączenia głównego przełącznika oraz sensora blokady. Po zablokowniu płyty grzejnej, wyłączenie pola grzejnego jest możliwe tylko wtedy gdy naciśniemy jednocześnie na (+ i -) odpowiedniego sensora, lub wyłączenie wszystkich pół grzejnych za pomocą sensora głównego przełącznika. Blokada jest włączona. Jeśli podczas blokady chcemy włączyć jeden z sensorów, lampka sygnalizacyjna blokady włączy się na kilka sekund. Jeżeli jedno z pół grzejnych jest czasowo sterowane, czas nastawiony mimo blokady odlicza się normalnie. Po upływie czasu pole grzejne wyłączy się. Wówczas włączy się sygnał dźwiękowy. Blokadę można w każdej chwili wyłączyć przez naciśnięcie sensoru, po czym włączy się krótki sygnał dźwiękowy. Lampka kontrolna blokady nad sensorem (LED) wyłączy się.

Gdy płyta kuchenna jest włączona, istnieją dwie możliwości wykorzystania regulacji czasowej, a więc:

1. odliczanie czasu bez funkcji wyłącznika,
2. czasowa regulacja działania dowolnie wybranego pola grzejnego.
3. W przypadku wyłączonej płyty kuchennej timer można włączyć za pomocą przycisku włącznika czasowego, wyświetli się "00". Nastawić można czas od 1 do 99 minut i za pomocą przycisków "+" lub "-" w każdej chwili zmienić ustawienie o kolejną minutę. Jeśli natomiast dłużej przyciska się włącznik czasowy, ustawienie zmienia się szybciej, każdorazowo o 5 minut.

Ograniczenie czasu działania

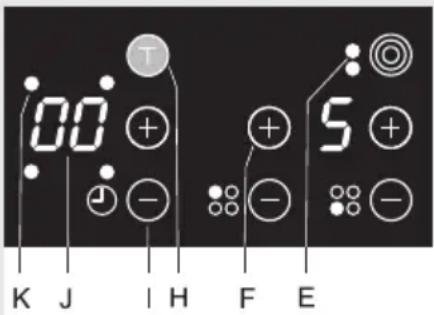

Odliczanie nastawionego czasu

• Uaktywnieniem timera, na wskaźniku "00", zostaje włączone odliczanie nastawionego czasu. Za pomocą senzora (+) wyświetlenie rozpocznie się jedną minutą i kontynuuje w jednominutowych skokach. Po naciśnięciu senzora (-) wyświetlenie ustawia się na "99" minutach. Naciskaniem na senzory (+) lub (-) ustawia się żądany czas. Żądany czas można dowolnie zmieniać podczas działania.
• Po upływie żądanego czasu włącza się sygnał dźwiękowy na wyświetlaczu mruga "00" który można wyłączyć naciskając jeden z senzorów timera.

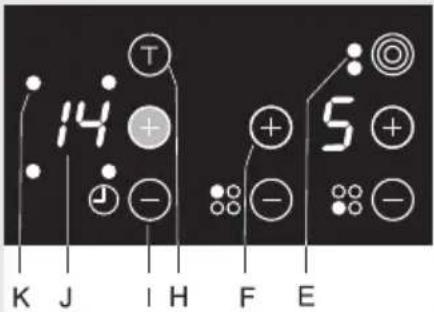

Czasowa regulacja działania wybranego pola grzejnego

- Funkcja ta umożliwia nastawienie czasu działania któregokolwiek z pół grzejnych. Po upływie tego czasu pole grzejne się automatycznie wyłączy. Nastawienie jest możliwe jednocześnie tylko dla jednego pola grzejnego, które musi być włączone. Za pomocą przycisku włącznika czasowego należy włączyć timer. Po ponownym przyciśnięciu timera wyświetli się informacja o czasie oraz pokaże się kropka, a także informacja o tym, które pole grzejne działa z regulacją czasową. Jeżeli włączonych jest więcej pół grzejnych, odpowiednie pole grzejne należy wybrać wielokrotnie przyciskając przycisk timera, wskaźnik pokaże wtedy wybrane w tym momencie pole grzejne z regulacją czasową. Gdy zostało wybrane pole grzejne, za pomocą przycisków “+” i “-” wystarczy jeszcze tylko nastawić czas gotowania.

• Po upływie nastawionego czasu wybrane pole grzejne się automatycznie wyłączy, na chwilę pulsując wyświetl się informacja o czasie, włączy się sygnał dźwiękowy. Na wskaźniku stopnia mocy pola grzejnego wyświetli się "0". Po kilku sekundach uruchomi się sygnalizacja pozostałego ciepła "H".
• Pole grzejne, które nie działało z regulacją czasową, działa przez cały czas bez zmian.

Ze względu na większe bezpieczeństwo eksploatacji Państwa płyta kuchenna wyposażona jest w ogranicznik czasu działania, oddzielnie dla każdego pola grzejnego. Czas użytkowania wylicza się w odniesieniu do ostatniego wybranego stopnia mocy grzejnej. Jeżeli stopnia mocy nie zmienia się przez dłuższy czas,

pole grzejne po upływie określonego czasu, w zależności od wybranego stopnia mocy (wyższy stopień – krótszy czas – patrz: tabela), automatycznie się wyłączy.

Stopień mocy grzejnej	Maksymalny czas eksploatacji w godzinach
1	10
2	5
3	5
4	4
5	3
6	2
7	2
8	2
9	1

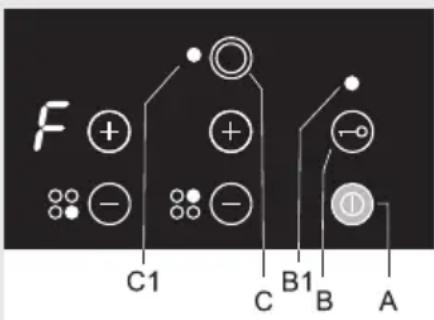

Uwagi szczególne i sygnalizacja błędu

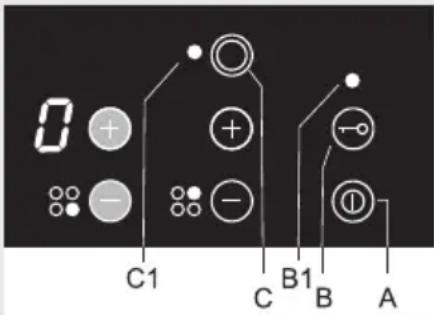

• Jeżeli przyciski (-) i (+) przyciśnie się równocześnie, pole grzejne się wyłączy.
• Jeżeli wszystkie stopnie mocy grzejnej są na wielkości "0", wówczas płyta kuchenna wyłączy się po 10 sekundach.
• Jeżeli jeden z przycisków elektronicznych został przyciśnięty na więcej niż 10 sekund, płyta kuchenna się wyłączy, włączy się sygnał dźwiękowy, wskaźnik wyświetlać będzie pulsujący symbol "F".
• Jeżeli większość elektronicznych przycisków przykryta jest jakimkolwiek przedmiotem lub ich powierzchnia zalana jest wykipiałym płynem, płyta kuchenna się wyłączy.
• Do błędu może dojść w czasie procesu przystosowawczego przy włączeniu urządzenia lub w czasie jego działania. Gdy pojawi się błąd, na wskaźnikach wyświetli się odpowiednia kombinacja symboli. Jeżeli usterki nie można usunąć, należy powiadomić serwis naprawczy.
• O ile błąd pojawi się w czasie użytkowania, płyta kuchenna samoczynnie się wyłączy. Na wskaźniku pola, na którym doszło do usterki, wyświetli się pulsując symbol "F". Równocześnie włączy się trwający kilka sekund sygnał dźwiękowy, który będzie się powtarzał co 30 sekund. Po 15 minutach sygnał dźwiękowy się wyłączy.

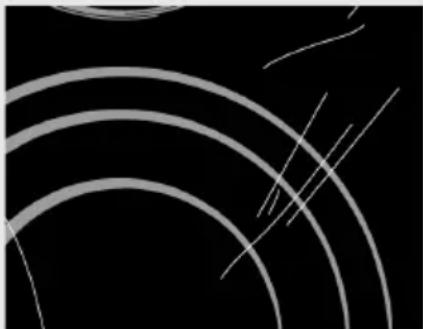

Czyszczenie i konserwacja powierzchni witroceramicznej

Ochłodzoną powierzchnię witroceramiczną należy czyścić po każdorazowym użytku, ponieważ podczas następnego korzystania nawet najmniejsze zabrudzenie przypali się do gorącej powierzchni. Do regularnej konserwacji powierzchni witroceramicznej należy stosować specjalne środki czyszczące, tworzące filtr ochronny zapobiegający zabrudzeniom. Przed każdorazowym użytkiem należy z powierzchni witroceramicznej oraz z dna naczynia usunąć kurz lub ewentualne inne ciała obce, które mogłyby porysować powierzchnię (rys. 1).

Uwaga: używając druciaka, gąbek do czyszczenia i proszków czyszczących można porysować powierzchnię. Uszkodzić można ją również stosując silnie działające rozpylacze i nieodpowiednie płyny czyszczące (rys.1 i rys. 2). Wzór może się zetrzeć z powodu stosowania silnie działających środków czyszczących lub chropowatych bądź uszkodzonych denek naczyń (rys. 2). Mniejsze zabrudzenia należy usunąć wilgotną miękką ściereczką, a następnie powierzchnię wytrzeć do sucha (rys. 3). Zacieki po wodzie należy usuwać za pomocą delikatnego roztworu octu, którym nie należy jednak wycierać obramowania (dotyczy niektórych modeli), ponieważ traci ona połysk. Nie należy stosować silnie działających rozpylaczy i środków usuwających kamień wodny (rys. 3). Większe zabrudzenia należy usuwać przy pomocy specjalnych środków do czyszczenia powierzchni witroceramicznych. Należy przy tym stosować się do zaleceń producenta środka czyszczącego. Należy uważać, aby po wyczyszczeniu dokładnie usunąć środek czyszczący, ponieważ pozostałości środków czyszczących mogą po ogrzaniu się spirali uszkodzić powierzchnię witroceramiczną (rys. 3). Trudne do usunięcia i przypalone zabrudzenia należy usuwać za pomocą skrobaczki. Należy przy tym uważać, aby plastykowa rączka skrobaczki nie dotykała gorącej powierzchni płyty kuchennej (rys. 4). Posługując się skrobaczką należy uważać, aby się nie skaleczyć! Cukier i żywność zawierająca cukier mogą trwale uszkodzić powierzchnię witroceramiczną (rys.5), dlatego za pomocą skrobaczki należy od razu usunąć z powierzchni witroceramicznej cukier i produkty zawierające cukier, mimo tego, iż powierzchnia jest jeszcze gorąca (rys. 4). Zmiana koloru powierzchni witroceramicznej nie wpływa na działanie i stabilność powierzchni. Najczęściej zmiana koloru jest skutkiem przypalenia pozostałych na powierzchni resztek żywności bądź może ją spowodować dno naczynia (na przykład aluminiowe lub miedziane), co jest bardzo trudno całkowicie usunąć. Ostrzeżenie: Wszystkie omówione powyżej usterki mają charakter jedynie estetyczny i nie wpływają bezpośrednio na działanie urządzenia. Usunięcie tych usterek nie podlega naprawie gwarancyjnej.

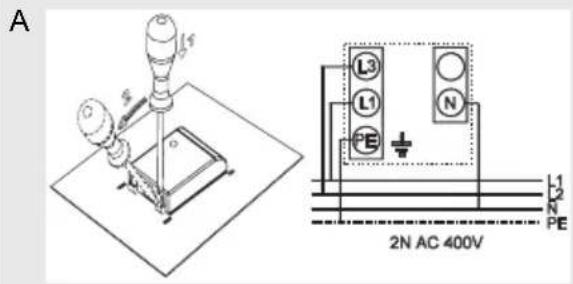

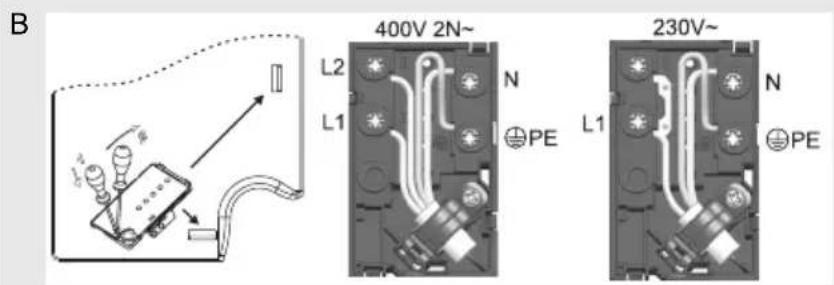

Podłączenie do sieci elektrycznej

• Podłączenia do sieci elektrycznej może dokonać wyłącznie uprawniony fachowiec. Zabezpieczenie instalacji elektrycznej musi odpowiadać obowiązującym przepisom
• Klamerki podłączeniowe dostępne są po odkręceniu przykrywy gniazdka podłączeniowego.
• Przed podłączeniem należy skontrolować czy napięcie znamionowe, napisane na tabliczce znamionowej odpowiada napięciu w sieci elektrycznej.
• Tabliczka znamionowa ceramicznej płyty kuchennej z panelem sterującym jest przyklejona na spodniej stronie urządzenia.
• Urządzenie przystosowane jest do prądu zmięennego AC 230 V.
• Instalacja elektryczna powinna posiadać prełącznik, który płytę całkowicie odłącza od sieci elektrycznej i w którym w pozycji otwartej rozstaw pomiędzy stykami wynosi przynajmniej 3 mm. Zalecane są bezpieczniki, przełącznik FI, i t.p.
• Przyłącze musi być dobrane z uwzględnieniem możliwości instalacji elektrycznej i bezpiecznika.

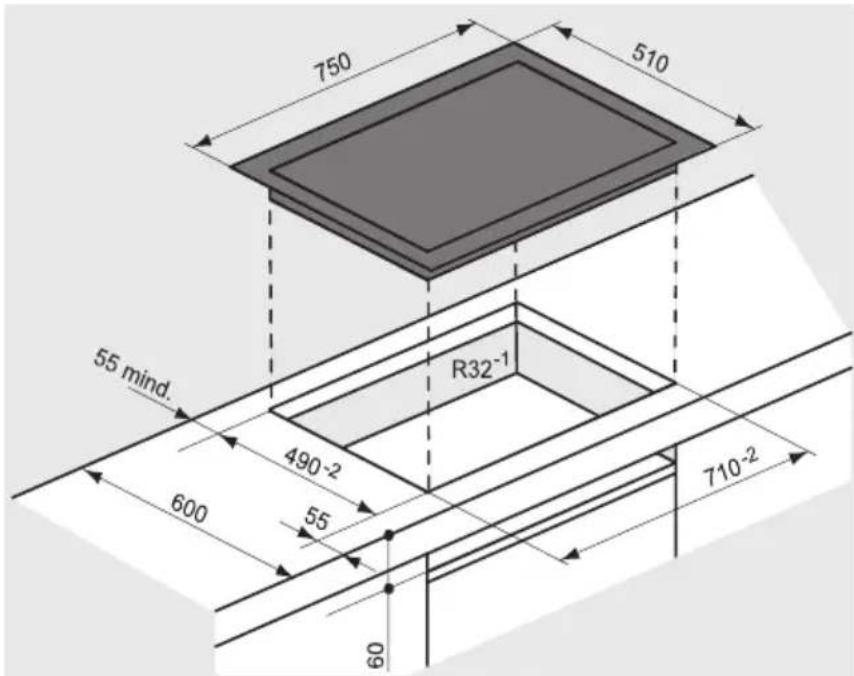

• Urządzenie tego typu może być wbudowane do mebla kuchennego tak że z jednej strony może być element meblowy wyższy od urządzenia, a z drugiej strony element meblowy musi być tej samej wysokości co element, w którym jest wbudowana ceramiczna płyta kuchenna.
• Izolacja płyty i przewody po zamontowaniu w obudowę meblową muszą być zabezpieczone przed kontaktem z użytkownikami.
• Odległość pomiędzy ceramiczną płytą kuchenną i okapem musi wynosić co najmniej tyle ile zaleca producent okapu.
• Pod ceramiczną płytę kuchenną z panelem sterującym z boku nie można wbudować szuflady.

Podstawowe przystosowanie czujników do okolicy

Po każdorazowym podłączeniu do sieci elektrycznej by zapewnić optymalne funkcjonowanie czujników, automatycznie przeprowadza się podstawowe przystosowanie. Na wszystkich wskaźnikach pojawi się znak “ –”. Po minsłnie przeprowadzonym przystosowaniu, sygnał dźwiękowy zostaje włączony, wszystkie wskaźniki wyłączą się, po czym płyta kuchenna nadaje się do sterowania.

Podczas procesu przystosowania na czujnikach nie powinny znajdować się żadne przedmioty. Jeśli zdarzy się, że czujniki nie będą puste, proces przystosowania będzie przerwany do momentu usunięcia przedmiotów. W tym czasie sterowanie płytą kuchenną jest niemożliwe.

UWAGA!

Przed przystąpieniem do wykonywania jakichkolwiek czynności montażowych i naprawczych urządzenie należy wyłączyć z sieci elektrycznej. Uzwzględniając napięcie sieciowe urządzenie podłącza się według przedstawionego schematu.

Przewód uziemiający (PE) podłączyć na klamerkę oznaczoną znakiem za uziemienie 12 .

Kabel podłączeniowy musi przechodzić przez odciążające urządzenie, które kabel zabezpiecza przed wyciągnięciem.

Po podłączeniu należy włączyć wszystkie pola grzejne na około 3 minuty, aby skontrolować ich działanie.

Schemat podłączenia

UWAGA: W niektórych klamrach podłączeniowych mostki łączące ustawione są pomiędzy kontaktami 4 i 5, w niektórych zaś odłożone w do tego przystosowanym miejscu w klamrze. W takim przypadku śrubki przyłącz są w pozycji odkręconej i nie trzeba ich odkręcać. Podczas przykręcania gdy usłyszymy delikatny "klik", dopiero wtedy należy śrubę mocno dokręcić.

Do podłączenia można użyć:

• gumowe kable podłączeniowe typu H05 RR-F 4x1,5 z żółto-zielonym przewodem uziemiającym,
• kable podłączeniowe izolowane z PCV typu H05 VV-F 4x1,5 z żółto-zielonym przewodem uziemiającym oraz
• innych kabli tych samych jakości lub lepszych.

Wbudowanie ceramicznej płyty kuchennej

Uwagi

• Urządzenie może zostać zamontowane w elemencie meblowym oraz podłączone do sieci elektrycznej jedynie przez fachowca.
• Fornir czy też okleina elementu meblowego do zabudowy powinny być wykonane z użyciem klejów odpornych na wysokie temperatury (100°C), w innym przypadku z powodu minejszej wytrzymałości na temperaturę mogą zmienić kolor i kształt.
• Płyta kuchenna jest przystosowana do zabudowy w blacie kuchennym nad elementem kuchennym o szerokości 600 mm i więcej.
• Dolny (stojący) element kuchenny nie powinien posiadać szuflady. Jeśli element kuchenny posiada wbudowaną poziomą przegrodę, powinna ona być 60 mm oddalona od spodniej powierzchni blatu kuchennego. Przestrzeń między przegrodą a płytą kuchenną powinna być pusta i nie należy w tym miejscu przechowywać żadnych przedmiotów.
• Wiszące nad płytą kuchenną elementy kuchenne powinny

Rozmiary wycięcia na tę kuchenna

Procedura zabudowy

być umieszczone na tyle wysoko, by nie przeszkadzały w użytkowaniu urządzenia.

- Odległość między płytą kuchenną a okapem kuchennym powinna wynosić co najmniej tyle, ile przewiduje instrukcja montażu okapu kuchennego. Najmniejsza odległość wynosi 650 mm.

- Najmniejsza odległość między brzegiem urządzenia a sąsiednim wysokim elementem kuchennym wynosi 40 mm.

- Stosowanie listw wykończeniowych z litego drewna na blacie kuchennym za płytą kuchenną jest dozwolone, jeżeli minimalny odstęp pozostaje taki, jak to jest oznaczone na rysunkach demonstrujących zabudowę.

- Najmniejsza odległość między płytą kuchenną do zabudowy a tylną ścianą jest oznaczona na rysunkach demonstrujących zabudowę płyty kuchennej.

- Płytę kuchenną do zabudowy można wmontować w blaty kuchenne o grubości 30 do 50 mm.

- Blat kuchenny musi być zamontowany całkowicie równo.

- Wycięte powierzchnie należy odpowiednio zabezpieczyć.

- Załączone elementy mocujące 4 (oraz 6 niektóre modele) za pomocą załączonych śrub 4 (oraz 6 niektóre modele) należy przykręcić na przednią i tylną ściankę płyty kuchennej w miejscu już do tego przygotowanego otworu i wycięcia.

- Płyte kuchenną należy podłączyć do sieci elektrycznej (patrz: instrukcja podłączenia do sieci elektrycznej).

- Płytę kuchenną należy wstawić w wycięty otwór.

- Płyte kuchenną należy mocno od góry przycisnąć do blatu kuchennego.

Dane techniczne

Typ SVK71TS SVK72TS
Końcówka podłączeniowa 2N AC 400 V
Napięcie robocze 230 V, 50 Hz
Rodzaj przełączników Czujniki elektroniczne
Pola grzejne (ø mm/kW) HL=Hi-Light
Z przodu po lewej	210/175/120/2,3/HL	210/175/120/2,3/HL
Z tyłu po lewej	145/1,2/HL	145/1,2/HL
Z tyłu po prawej	170x265/2,4/HL	180/120/1,7/HL
Z przodu po prawej	145/1,2/HL	145/1,2/HL
Łączna moc znamionowa (kW)	7,1 6,4
